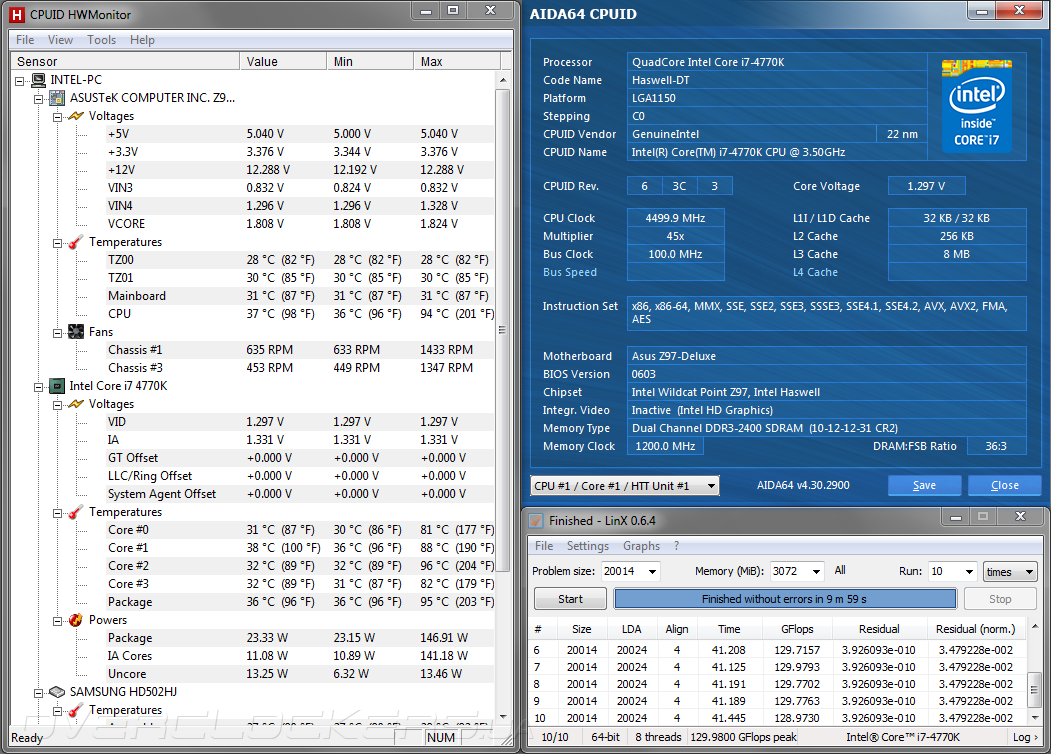

Во время изучения дизайна и прошивки мы с вами убедились, что ASUS Z97-Deluxe обладает мощным преобразователем напряжения и функциональным UEFI Setup, поэтому, от системной платы ожидались если не выдающиеся, то очень хорошие результаты разгона. Увы, реальность оказалось суровой... Мне не удалось поднять частоту тестового процессора Intel Core-i7 4770K выше 4500 МГц по причине банального перегрева. Несмотря на неоднократные попытки повторной установки кулера температурный датчик одного из вычислительных ядер упорно демонстрировал критические 96° С. При этом процессор балансировал на грани включения режима пропуска тактов, отчего напряжение Vcore пришлось ограничить на уровне 1,3 В. В это время модули ОЗУ работали на частоте 2400 МГц в соответствии с профилем X.M.P., тогда как Uncore-часть функционировала на штатных 3900 МГц, поскольку её разгон практически не влияет на итоговое быстродействие.
В чем причина такого странного поведения нашего процессора — мы попытаемся выяснить в самом ближайшем будущем, а пока, предлагаю вам оценить возможности новинки по увеличению базовой частоты. При значении параметра CPU Strap = 1.67 системная плата позволила нарастить BCLK до 195 МГц, что можно считать очень хорошим показателем.

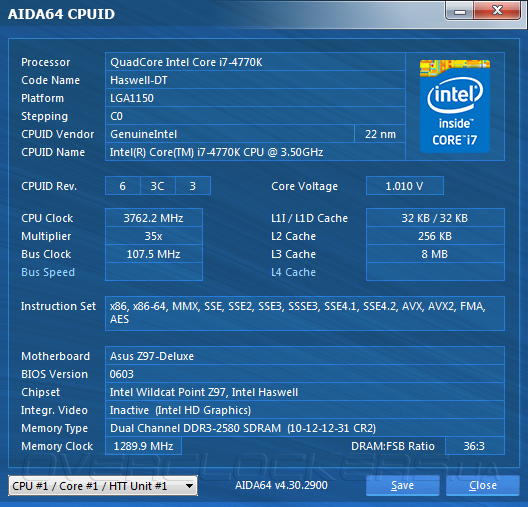

Но гораздо важнее выглядят достижения ASUS Z97-Deluxe при CPU Strap = 1.00, при котором разгон базовой частоты составил невероятные 115 МГц, что особо важно для владельцев младших моделей Intel Haswell с заблокированным коэффициентом умножения!
В части повышения быстродействия ОЗУ героиня сегодняшнего обзора обеспечила стабильную работу тестового комплекта G.Skill F3-2400C10D-8GTX на частоте 2580 МГц при напряжении на модулях 1,65 В. Это далеко не рекордный результат, зато, удалось установить довольно агрессивные тайминги 10-12-12-31-2Т.
Что касается автоматического разгона, то системная плата предлагает целых два профиля повышенного быстродействия, которые выбираются при помощи микропереключателя TPU. После активации первого набора настроек частота центрального процессора увеличилась до 4100 МГц при напряжении 1,176 В, а для подсистемы оперативной памяти был активирован профиль X.M.P. Важной особенностью данного режима является полная работоспособность технологий энергосбережения.
Второй профиль автоматического разгона повысил частоту процессора до 4250 МГц при напряжении 1,2 В. При этом BCLK была зачем-то увеличена до 125 МГц, а модули ОЗУ функционировали на 2000 МГц с задержками 10-12-12-31-2Т. Отмечу, что в простое понижалась только тактовая частота процессора, тогда как напряжения на вычислительных ядрах оставалось на неизменном уровне.
Тестовый стенд
Для тестирования разгонного потенциала и уровня быстродействия системной платы ASUS Z97-Deluxe был собран тестовый стенд следующей конфигурации:
- процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
- кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
- термопаста: Noctua NT-H1;
- оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
- видеокарта: ASUS GTX670-DCMOC-2GD5 (NVIDIA GeForce GTX 670);
- накопитель: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
- блок питания: Seasonic X-650 (650 Вт);
- операционная система: Windows 7 Enterprise 64 bit SP1;
- драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 9.5.0.1367;
- драйвер видеокарты: GeForce 335.23.
- ASUS Z97-Deluxe (UEFI Setup 0603 от 14.04.2014);
- ASUS Z87-Deluxe/Dual (UEFI Setup 1802 от 14.03.2014).
- AIDA64 4.30.2900 (Cache & Memory benchmark);
- Futuremark PCMark 8 (2.0.228);
- Futuremark 3DMark (1.2.362);
- Batman: Arkham City;
- F1 2012;
- Total War: Rome II.
Результаты тестирования

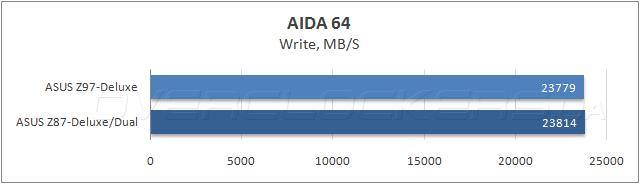

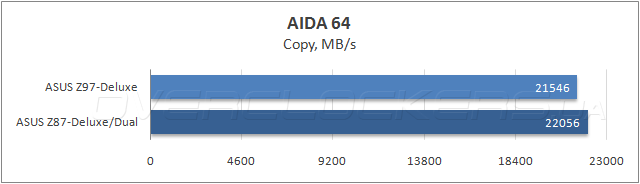

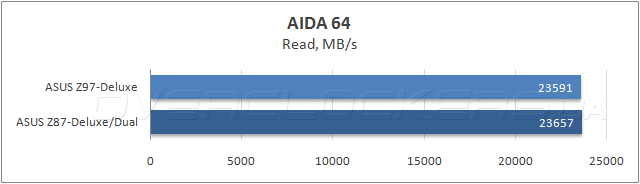

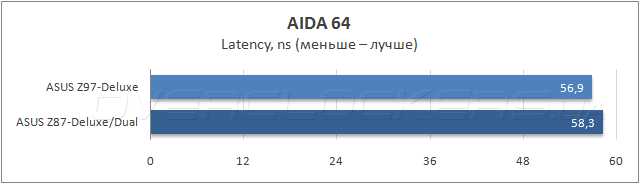

Результаты измерения пропускной способности ОЗУ в программе AIDA64 показали идентичность быстродействия обеих системных плат в операциях чтения и записи, и только при копировании данных модель ASUS Z87-Deluxe/Dual опередила новинку, зато, героиня сегодняшнего обзора показала меньшую латентность.

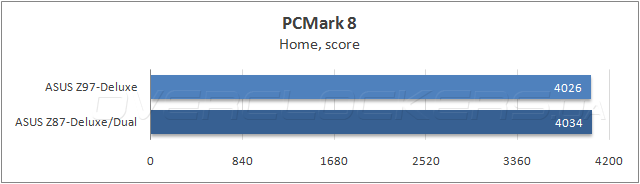

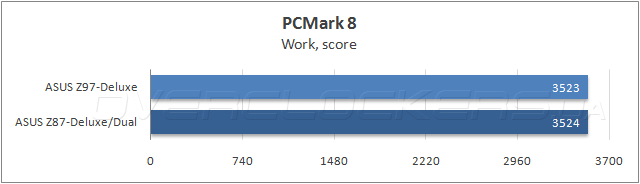

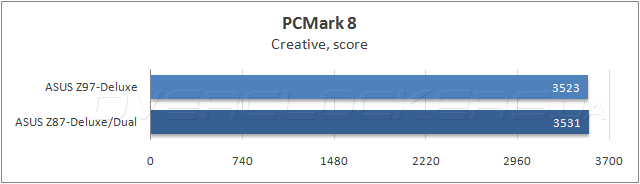

При тестировании в комплексном бенчмарке Futuremark PCMark 8, который довольно точно отражает быстродействие систем при выполнении повседневных прикладных задач, явного победителя нет, обе участницы показали похожую продуктивность.
В графическом тестовом пакете Futuremark 3DMark скорости работы соперниц практически совпадают. Это говорит о хорошей оптимизации прошивок обеих материнских плат.

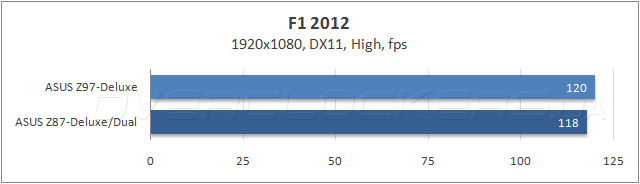

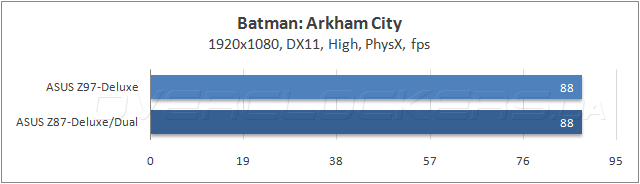

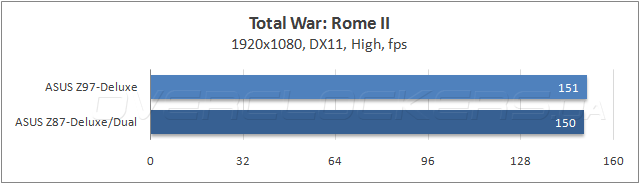

Одинаково хорошо обстоят дела у сегодняшних конкурсанток и с уровнем fps в современных видеоиграх. Можно с уверенностью сказать, что ни одна из участниц не станет фактором, сдерживающим частоту смены кадров.
Энергопотребление

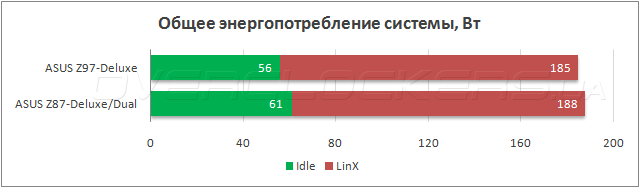

Оценка энергопотребления тестовых стендов выполнялась при использовании прибора Basetech Cost Control 3000, с помощью которого были измерены пиковые значения потребляемой мощности при прохождении стресс-теста LinX и среднее энергопотребление тестовых стендов в простое.
Системная плата ASUS Z97-Deluxe оказалась чуть лучше как при максимальной нагрузке, так и в режиме простоя. Разница, скорее всего, объясняется различными настройками прошивок, так как конструкция VRM у обеих «материнок» практически идентична.
Выводы
Сегодняшнее тестирование материнской платы Z97-Deluxe показало, что продуктовая линейка ASUS пополнилась очередным удачным продуктом. Новинка получила максимальные возможности расширения, продуманный дизайн и мощную подсистему питания, способную раскрыть разгонный потенциал любого процессора Intel Haswell. От моделей на чипсетах Intel 8-й серии героиня сегодняшнего обзора отличается, в первую очередь, переработанным UEFI Setup, которое обрело новый интерфейс и ряд дополнительных функций, тогда как сама структура меню мало в чем изменилась, как и базовый управляющий микрокод. Косвенным доказательством последнего факта служит идентичный уровень быстродействия в большинстве тестов. Из отличительных особенностей ASUS Z97-Deluxe нельзя не отметить поддержку высокоскоростного интерфейса для подключения накопителей SATA Express, правда, подходящих накопителей на рынке пока не так много, но в будущем ситуация наверняка изменится в лучшую сторону.
Что касается разгонного потенциала, то системная плата показала великолепные результаты повышения базовой частоты и неплохую реализацию функций автоматического повышения быстродействия, тогда как показатели максимального оверклокинга тестового Core-i7 4770K отнюдь не впечатлили. Но в этой ситуации следует разобраться, так как влияние «материнки» в данном случае неочевидно, в любом случае, никаких объективных предпосылок, ограничивающих разгон, обнаружено не было.
Если говорить о розничной стоимости ASUS Z97-Deluxe, то на момент публикации статьи в украинской рознице новинка не была представлена, тогда как в зарубежных интернет-магазинах её можно приобрести менее чем за 300 долларов. Очевидно, примерно такую сумму следует готовить потенциальным покупателям и у нас.
