Обзор и тестирование системной платы ASUS Z97-Deluxe на новом чипсете Intel Z97

C момента анонса процессоров Intel Haswell прошел почти год — немалый срок, за который мы с вами убедились в возросшей производительности, снижении энергопотребления в сравнении с предшественниками, тогда как разгонный потенциал не только не улучшился, а даже снизился из-за повышенных требований к системе охлаждения. Между тем, чипмейкер расширил продуктовую линейку, представив в мае этого года обновленные 22-нм модели — так называемые Haswell refresh. Правда, все «обновление» свелось к небольшому увеличению тактовой частоты и корректировке розничных цен на «устаревшие» позиции в прайсе компании. Гораздо более интересными для энтузиастов выглядят процессоры Devil's Canyon, обещанные на 3-й квартал 2014 года — специальные версии Haswell с улучшенным термоинтерфейсом между кристаллом и крышкой теплораспределителя, а также Pentium со свободным коэффициентом умножения, выпуск которых приурочен к 20-летию бренда. Обладая конструктивным исполнением LGA1150 процессоры Haswell refresh и Devil's Canyon будут совместимы с нынешним парком системных плат на чипсетах Intel 8-й серии, которым для корректной работы может потребоваться обновление управляющего микрокода. Тем не менее, анонс новых моделей CPU дал повод подготовить очередную 9-ю серию системной логики.

Intel Z97

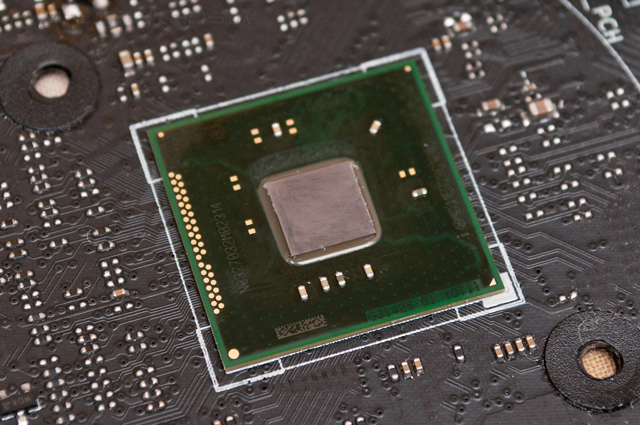

Впрочем, обновление чипсетов не принесло никаких инноваций. Единственное отличие системной логики Intel 9-й серии от предшественников — официальная поддержка дисковых накопителей с интерфейсом SATA Express. Всего же для процессоров Intel в исполнении LGA1150 предложено две новых микросхемы PCH (Platform Communication Hub): H97 и Z97. Первая ориентирована на использование в мультимедийных и универсальных системных платах, а вторая предназначена для построения производительных систем для энтузиастов и любителей разгона. Технические характеристики новинок, а также сравнение их со спецификациями чипсетов Intel 8-й серии приведены в следующей таблице:

Модель Z97 H97 Z87 H87 B85 Q87 Q85
Поддержка процессоров серии K + +
Поддержка CrossFireX/SLI + +
Конфигурация PCI-Express 3.0 x16
8+x8
8+x4+x4
x16 x16
8+x8
8+x4+x4
x16 x16 x16 x16
Количество линий PCI-Express 2.0 8 8 8 8 8 8 8
Поддержка PCI
Порты USB 14 (6х USB3.0, 10x USB2.0) 14 (6х USB3.0, 10x USB2.0) 14 (6х USB3.0, 10x USB2.0) 14 (6х USB3.0, 10x USB2.0) 12 (4х USB3.0, 8x USB2.0) 14 (6х USB3.0, 10x USB2.0) 14 (4х USB3.0, 10x USB2.0)
Serial ATA 6x SATA 6Gb/s 6x SATA 6Gb/s 6x SATA 6Gb/s 6x SATA 6Gb/s 2x SATA 6Gb/s
4x SATA 3Gb/s
6x SATA 6Gb/s 2x SATA 6Gb/s
4x SATA 3Gb/s
SATA Express + +
AHCI + + + + + + +
RAID 0/1/5/10 + + + + +
Smart Response + + + + +
Small Business Advantage + + + +

Полная идентичность функций и возможностей расширения «новых» и «старых» PCH наводит на мысль, что чипмейкер ограничился сменой маркировки, тогда как физически это, скорее всего, одни и те же микросхемы. Тем не менее, производители системных плат положительно восприняли инициативу «силиконового гиганта» и воспользовались возможностью обновить продуктовые линейки. Одной из первых в нашу тестовую лабораторию попала ASUS Z97-Deluxe, основанная на чипсете Intel Z97.

ASUS Z97-Deluxe

Новинка поддерживает любые процессоры Intel Haswell, в том числе будущие модели Devil's Canyon, и предлагает пользователям богатейшие возможности расширения. О конструктивных особенностях системной платы, ее разгонном потенциале и уровне быстродействия вы узнаете в процессе сегодняшнего обзора, а пока, предлагаю ознакомиться с её спецификациями:

Модель ASUS Z97-Deluxe
Чипсет Intel Z97
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*/3100*/3200*/3300* (OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8), 1 x PCI Express 2.0 x16@x4, 4 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы DisplayPort, HDMI, Mini DisplayPort
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2
Порты USB 10 x 3.0 (6 разъемов на задней панели, Intel Z97 + ASMedia ASM1074, ASMedia ASM1042E)
8 x 2.0 (4 разъема на задней панели, Intel Z97)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z97)
2 канала SATA 6 Гбит/с (ASMedia ASM1061)
2 канала SATA 6 Гбит/с (ASMedia ASM106SE)
SATA Express 1 канал SATA Express 10 Гбит/с (Intel Z97)
1 канал SATA Express 10 Гбит/с (ASMedia ASM106SE)
eSATA
RAID 0, 1, 5, 10 (Intel Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel I218V (Gigabit Ethernet)
Intel I211-AT (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Поддержка беспроводных сетей (IEEE 802.11a/b/g/n/ac и Bluetooth v4.0/3.0+HS), выносная двухполосная антенна, кнопки включения и перезагрузки, клавиша Clear_CMOS, индикатор кодов POST, поддержка AMD 3-Way CrossFireX и NVIDIA Quad-GPU SLI, разъем M.2


Комплект поставки

Материнская плата продается в крупной картонной коробке, оформление которой несколько отличается от продуктов ASUS предыдущего поколения. На лицевой стороне помимо наименования модели можно найти логотип 5-Way Optimization — комплекса фирменных технологий, который сочетает управление энергосбережением EPU, разгоном TPU, тонкими настройками силовой подсистемы DIGI+ Power Control, режимом работы вентиляторов FanXpert 3, а также динамическое повышение быстродействия Turbo App. Последняя функция распознает запущенное приложение и настраивает систему на оптимальный уровень производительности.

ASUS Z97-Deluxe

На тыльной поверхности упаковки приведено схематическое изображение и краткая спецификация системной платы, а также приведены подробности о ключевых особенностях новинки. О самых интересных и значимых из них мы поговорим во время изучения дизайна и комплектного ПО.

ASUS Z97-Deluxe

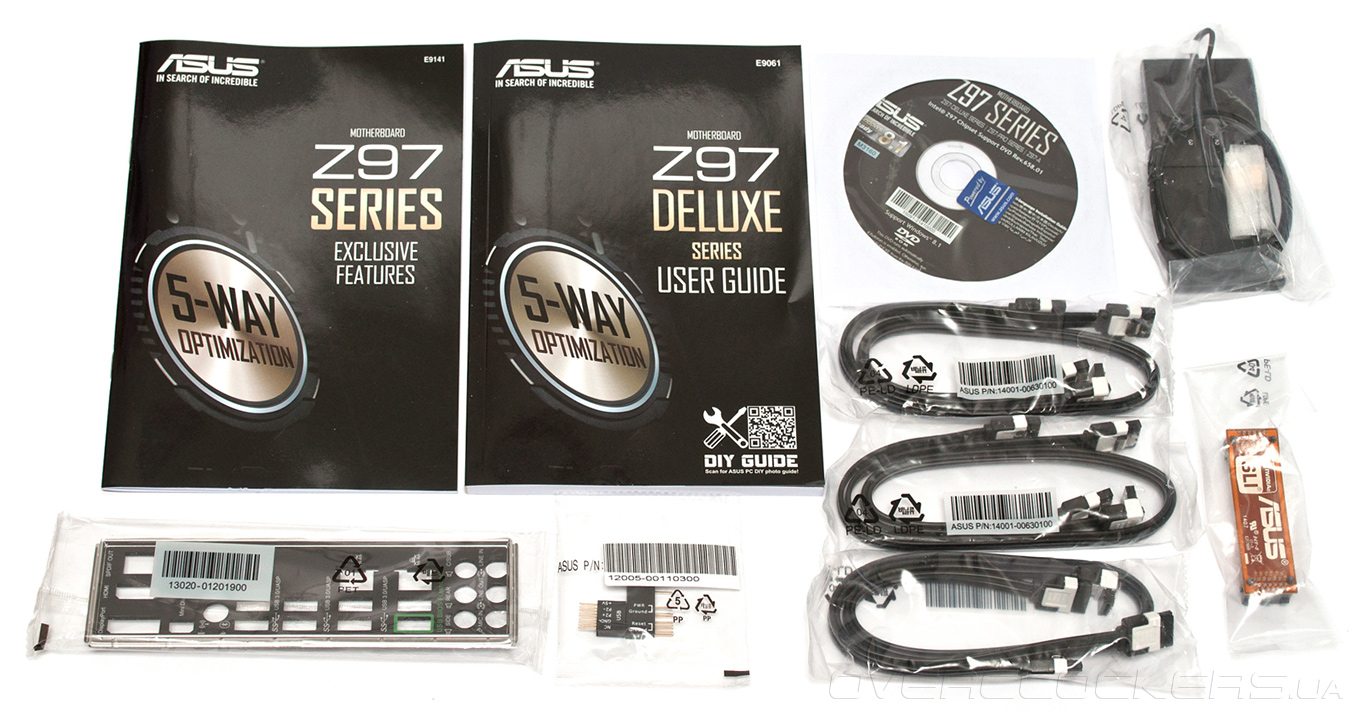

Набор аксессуаров, поставляемый вместе с ASUS Z97-Deluxe состоит из:
  • заглушки на заднюю панель I/O Shield;
  • шести кабелей SATA 6 Гбит/с;
  • антенны Wi-Fi;
  • мостика NVIDIA SLI;
  • набора коннекторов Q-Connectors;
  • DVD-диска с драйверами и в программами;
  • руководства пользователя;
  • инструкции по работе с фирменным ПО.
ASUS Z97-Deluxe


Комплект поставки хорош, но все-таки, от продукта со словом Deluxe в названии модели невольно ожидаешь чего-то большего. Отмечу, что на рынке существует модификация ASUS Z97-Deluxe(NFC & WLC), которая оснащена коммуникационным модулем NFC, совмещенным с беспроводной зарядкой WLC.


Дизайн

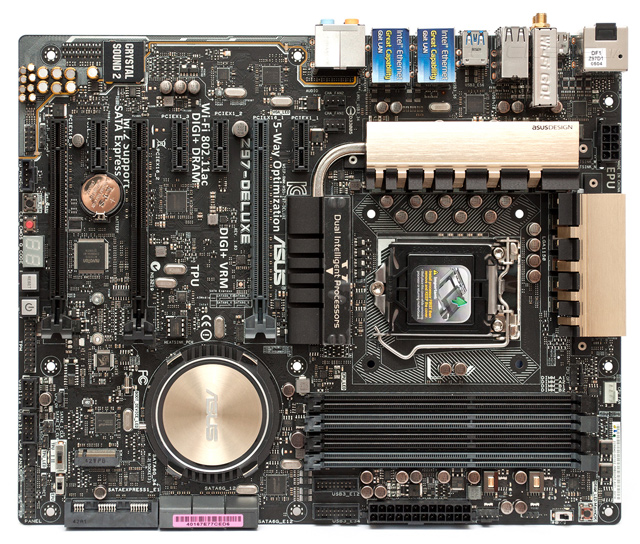

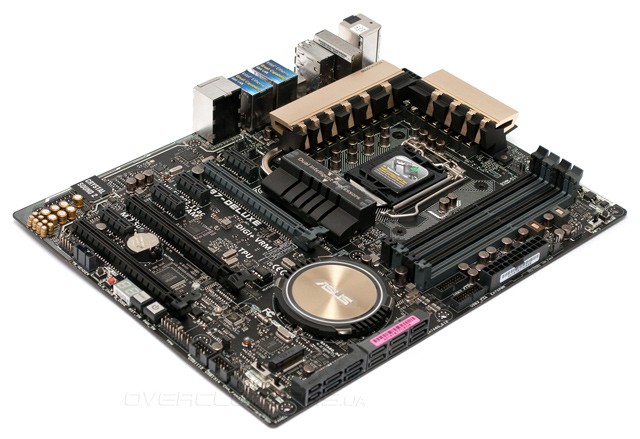

«Материнка» ASUS Z97-Deluxe выполнена в форм-факторе ATX, её размеры составляют 305х244 мм. Компоновка печатной платы близкая к классической и напоминает таковую для ASUS Z87-Deluxe/Dual — модели, основанной на чипсете Intel Z87. Отмечу плотное размещение компонентов и отсутствие свободных мест на текстолите новинки, что, впрочем, характерно для высокоуровневых продуктов.

ASUS Z97-Deluxe

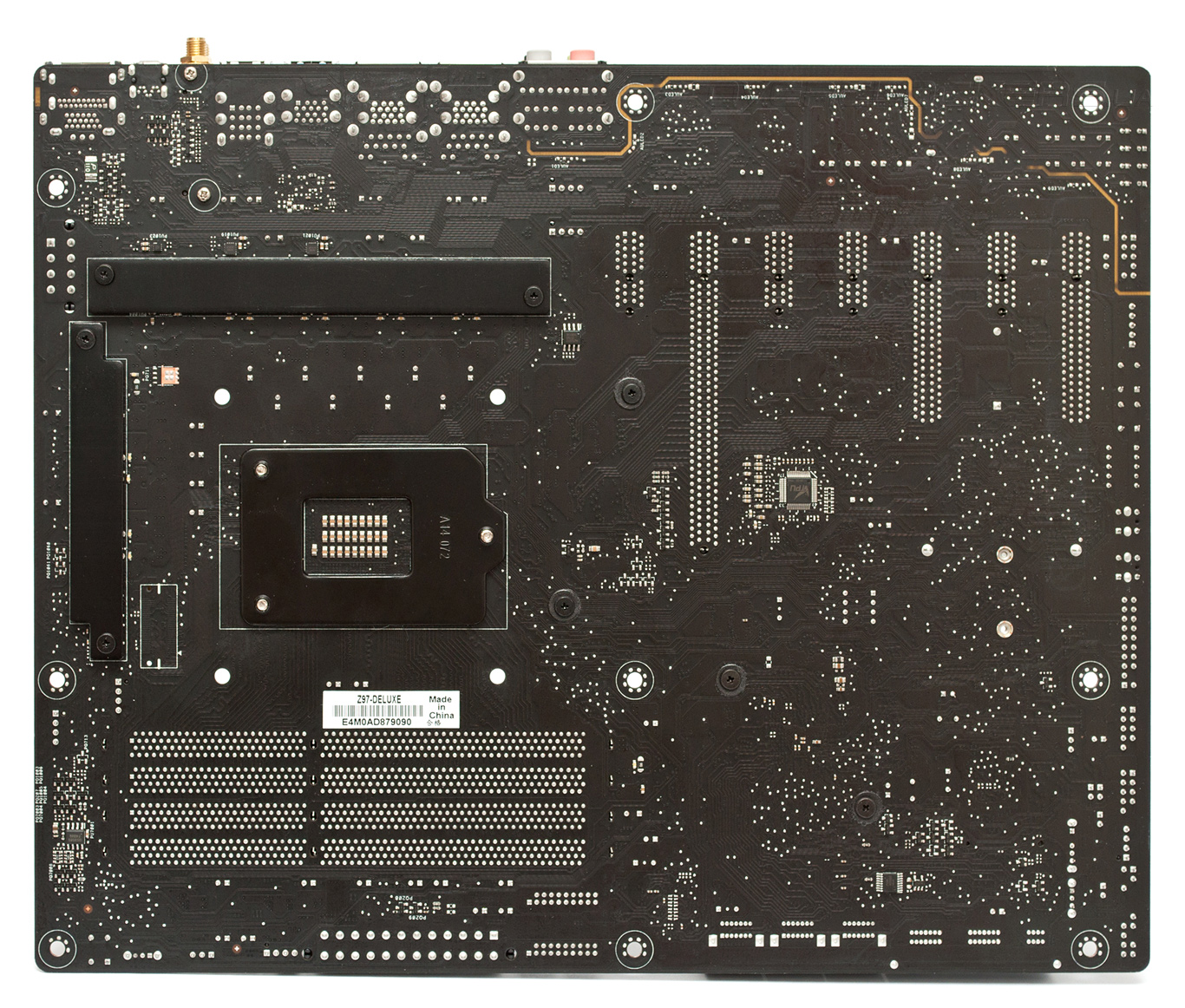

С обратной стороны материнской платы в районе процессорного разъема видны две металлические пластины, являющиеся частью системы охлаждения VRM. Их размеры и конфигурация таковы, что они не должны препятствовать установке массивных кулеров, без которых невозможен полноценный разгон Intel Haswell.

ASUS Z97-Deluxe

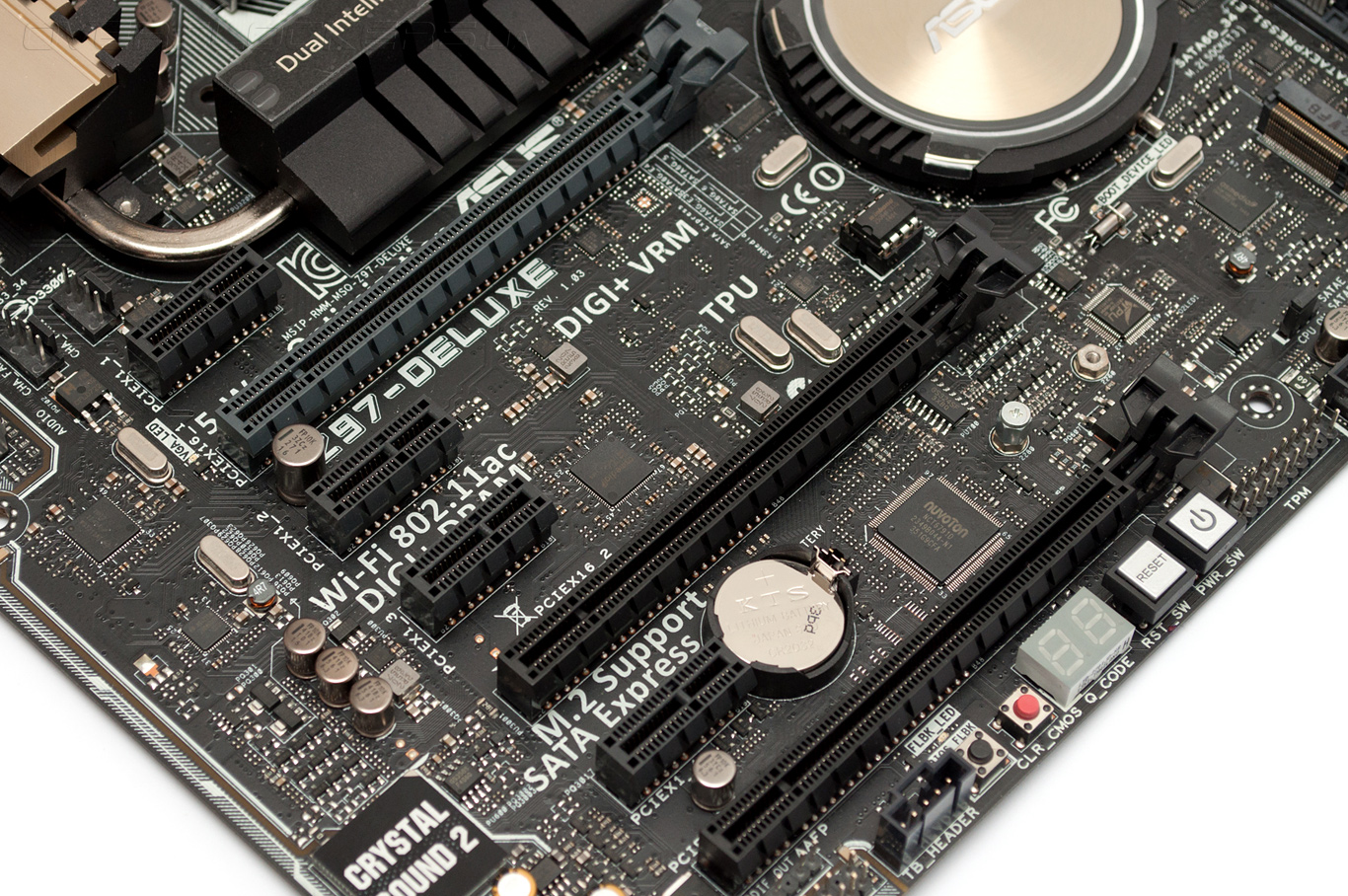

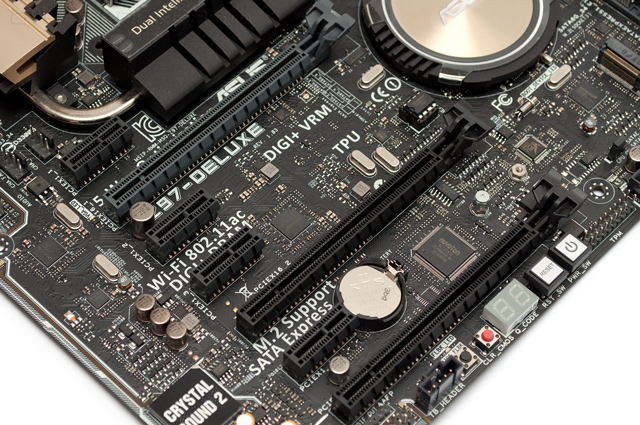

Героиня сегодняшнего обзора оснащена четырьмя слотами DIMM для установки модулей ОЗУ стандарта DDR3 суммарным объемом до 32 ГБ включительно. Благодаря использованию технологии T-Topology производитель заявляет поддержку рабочих частот оперативной памяти до 3300 МГц. Для организации графической подсистемы ASUS Z97-Deluxe располагает парой разъемов PCI Express 3.0 x16, которые могут работать в режимах «x16+x0» и «x8+x8», обеспечивая функционирование конфигураций AMD CrossFireX и NVIDIA SLI. Третий слот PCI Express 2.0 x16 подключен к чипсету, он работает в режиме x16@x4. Его можно использовать для установки третьей видеокарты, или платы расширения, требовательной к пропускной способности интерфейса. Помимо того, для установки дополнительных контроллеров предназначены четыре разъема PCI Express 2.0 x1, а для обеспечения одновременной работы этих слотов и многочисленных встроенных устройств на плате используется восьмипортовый коммутатор линий PCI-E ASMedia ASM1187e.

ASUS Z97-Deluxe

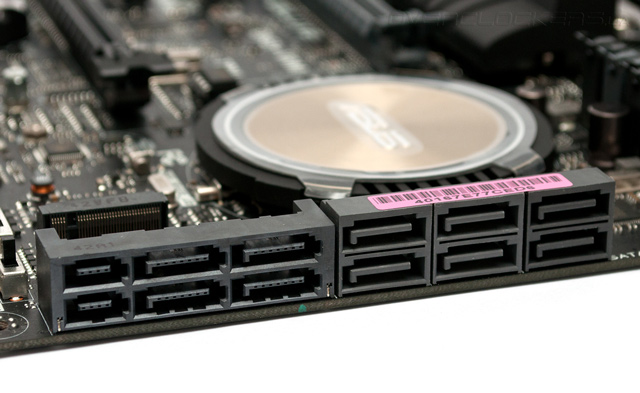

Дисковая подсистема материнской платы состоит из шести чипсетных портов SATA 6 Гбит/с с поддержкой RAID и технологии кэширования Intel Smart Responce. Еще четыре дополнительных канала SATA 6 Гбит/с обеспечиваются парой контроллеров ASMedia. Отличительной чертой новинки является поддержка двух портов SATA Express с пропускной способностью до 10 Гбит/с (левые разъемы на нижнем снимке). За работу одного из разъемов (верхнего) отвечает контроллер ASMedia ASM106SE, а второй реализован на базе чипсета Intel Z97. Совмещенные с ними порты SATA 6 Гбит/с при отсутствии прогрессивного устройства можно использовать по их прямому назначению.

ASUS Z97-Deluxe

На сегодняшний день накопители с разъемом SATA Express на рынке практически отсутствуют, поэтому, для оценки пропускной способности компания ASUS предоставила прототип Hyper Express емкостью 480 ГБ. Данный продукт является предсерийным образцом, отчего его быстродействие может существенно отличаться от розничных экземпляров. Измерения быстродействия ASUS Hyper Express в программе AS SSD Benchmark 1.7.4739.38088 дало следующие результаты:

ASUS Z97-Deluxe

Показатели скоростей линейного чтения и записи впечатляют, тогда как при работе с блоками 4К накопитель показал весьма посредственные результаты. Возможно, причина кроется во внутреннем строении SSD, который состоит из пары твердотельных накопителей формата mSATA, объединенных в массив RAID 0 с помощью контроллера ASMedia ASM1062R. Остается надеяться, что запоминающие устройства с «родной» поддержкой SATA Express будут показывать лучшие результаты.

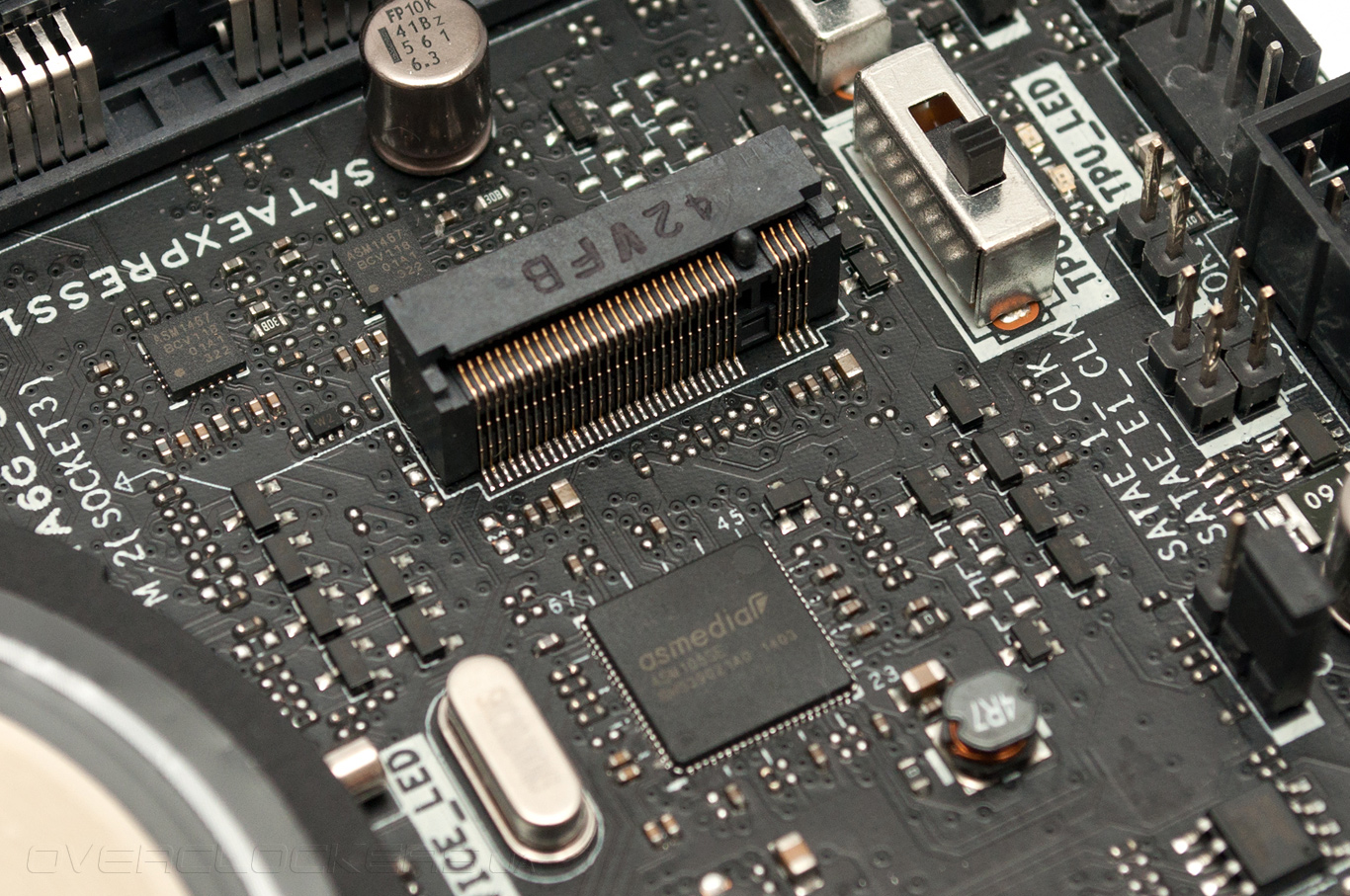

Также ASUS Z97-Deluxe оснащена разъемом M.2 «тип 3» с пропускной способностью 10 Гбит/с для установки твердотельных накопителей в миниатюрном форм-факторе NGFF2260/2280, правда, при его работе отключается чипсетный порт SATA Express.

ASUS Z97-Deluxe

Следует отметить, что материнская плата не поддерживает высокоскоростной интерфейс Intel Thunderbolt, но, благодаря наличию встроенного адаптера на базе чипа Broadcom BCM4352 способна работать в беспроводных сетях Wi-Fi 802.11a/b/g/n/ac и Bluetooth V4.0. Из шести портов USB 3.0 четыре подключены к системной логике Intel Z97,за работу двух оставшихся отвечает контроллер ASMedia ASM1042E, а еще четыре устройства USB 3.0 можно подсоединить к внутренним разъемам на системной плате. Для подключения к локальной сети героиня сегодняшнего обзора оснащена двумя портами Gigabit Ethernet, реализованными на базе контроллеров Intel I218V и Intel I211-AT. Что касается звуковой подсистемы Crystal Sound 2, которая базируется на 7.1 HD-аудиокодеке Realtek ALC1150, то в её конструкции применяются высококачественные конденсаторы, звуковой чип накрыт металлическим экраном, низкочастотные цепи отделены от остальной части системной платы изолирующим зазором в проводниках. Все эти меры направлены на повышение качества звука. Наконец, на плате имеются три цифровых видеовыхода, которые обеспечивают одновременное подключение трех мониторов.

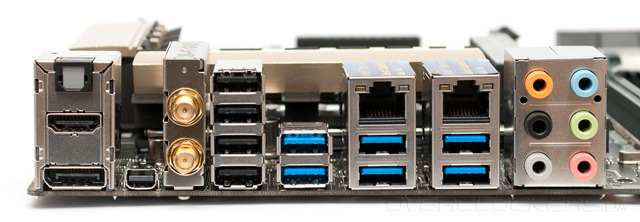

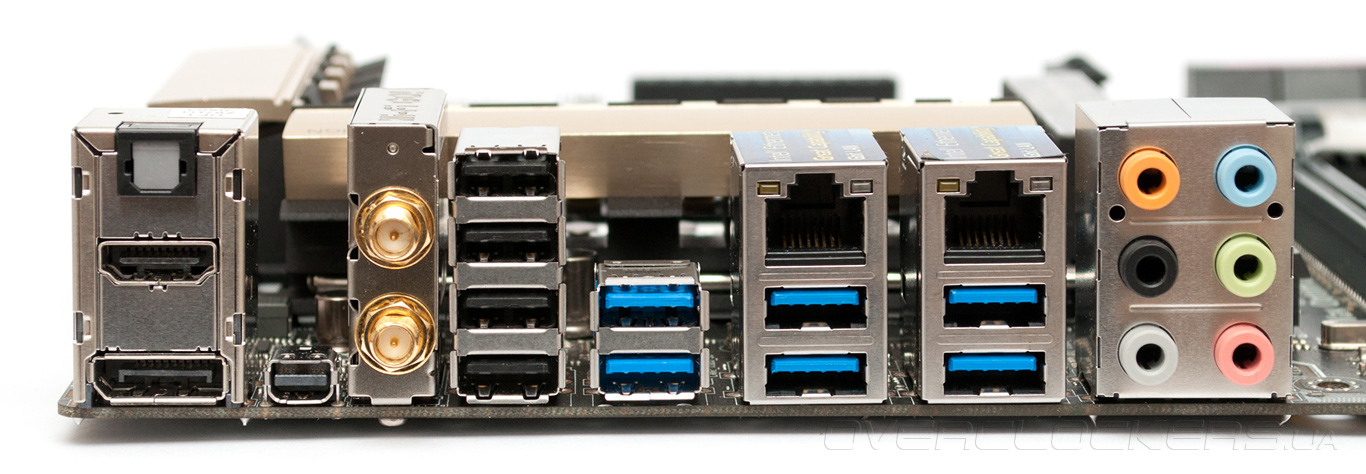

В итоге, на задней панели ASUS Z97-Deluxe нашлось место для:
  • оптического порта S/PDIF;
  • видеовыходов HDMI, DisplayPort и Mini DisplayPort;
  • пары ВЧ-разъемов для подключения антенны Wi-Fi;
  • четырех портов USB 2.0;
  • шести интерфейсов USB 3.0;
  • двух сетевых розеток RJ-45;
  • шести аналоговых аудиовыходов.
ASUS Z97-Deluxe

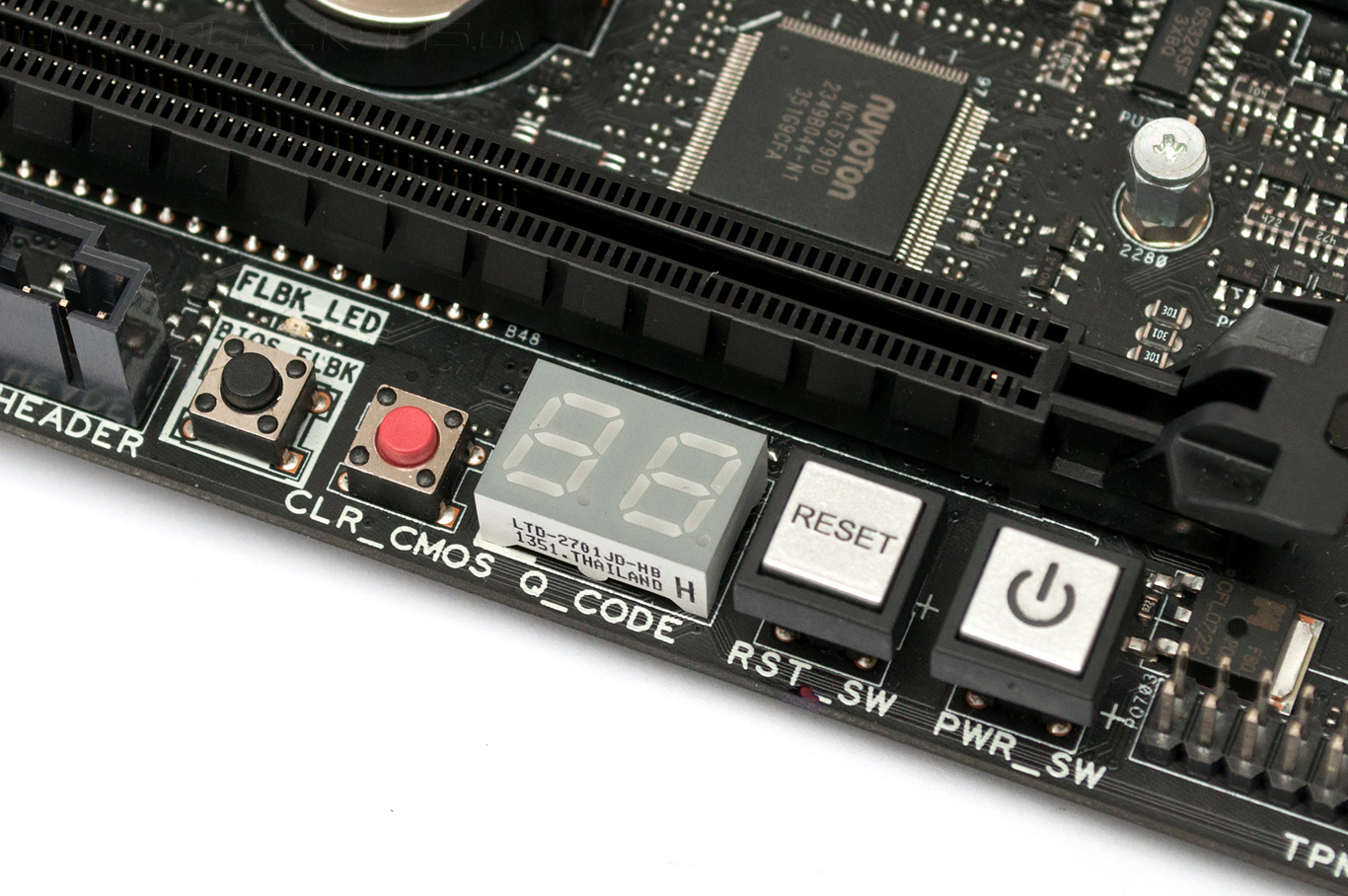

«Материнка» отлично приспособлена для эксплуатации в условиях открытого стенда. Например, снизу от разъема PCI Express 2.0 x16@x4 находится кнопка BIOS_FLBK, запускающая функцию обновления USB BIOS Flashback, клавиша Clear-CMOS, светодиодный индикатор кодов POST, а также кнопки включения и перегрузки.

ASUS Z97-Deluxe

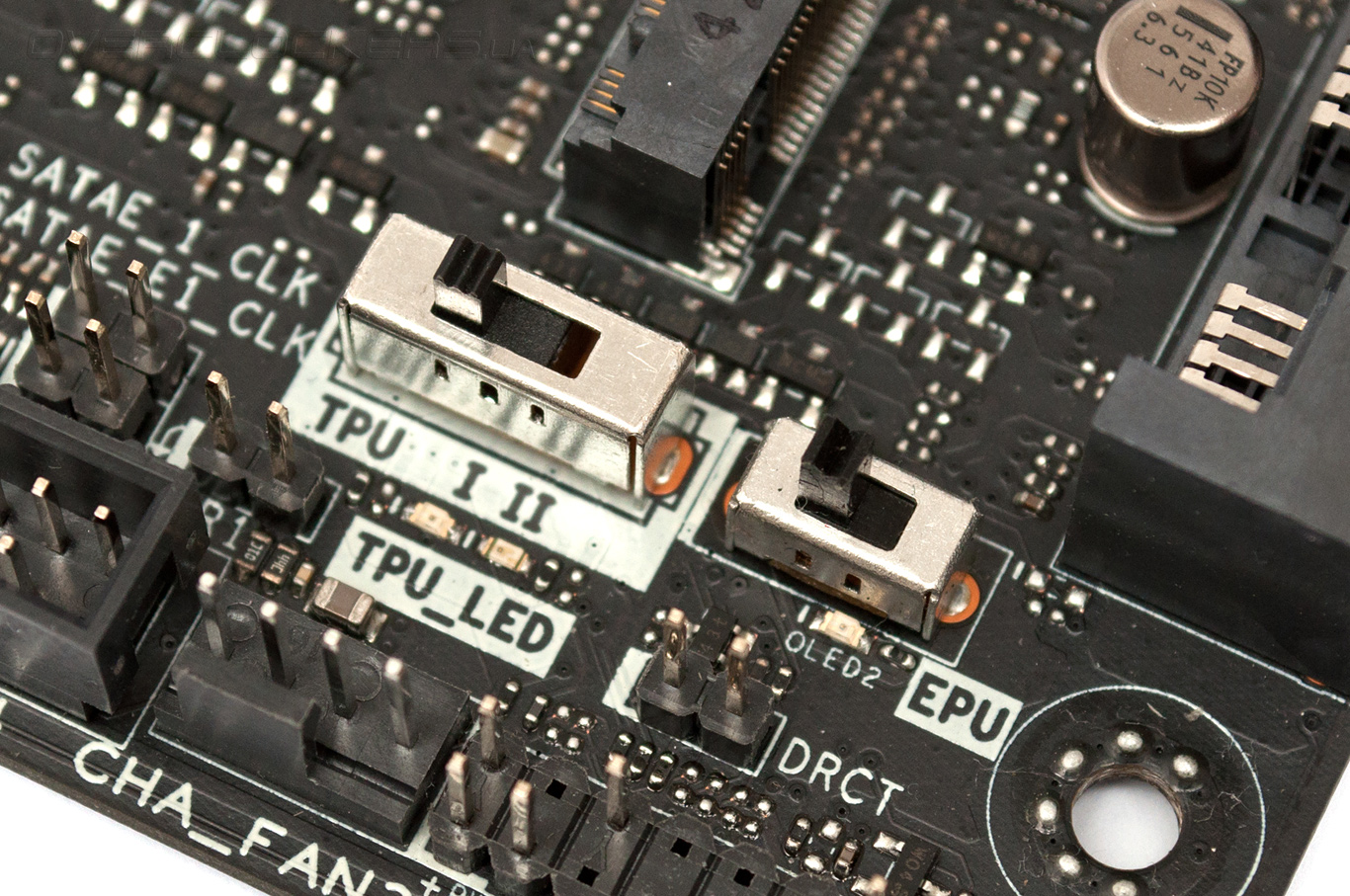

На правом нижнем крае системной платы расположены переключатели EPU и TPU. Первый включает фирменную технологию энергосбережения, а второй отвечает за активацию автоматического разгона. Рядом с переключателями находится двухконтактный разъем T_SENSOR1, к которому можно подключить внешний температурный датчик. Правда, последний в комплекте поставки отсутствует.

ASUS Z97-Deluxe

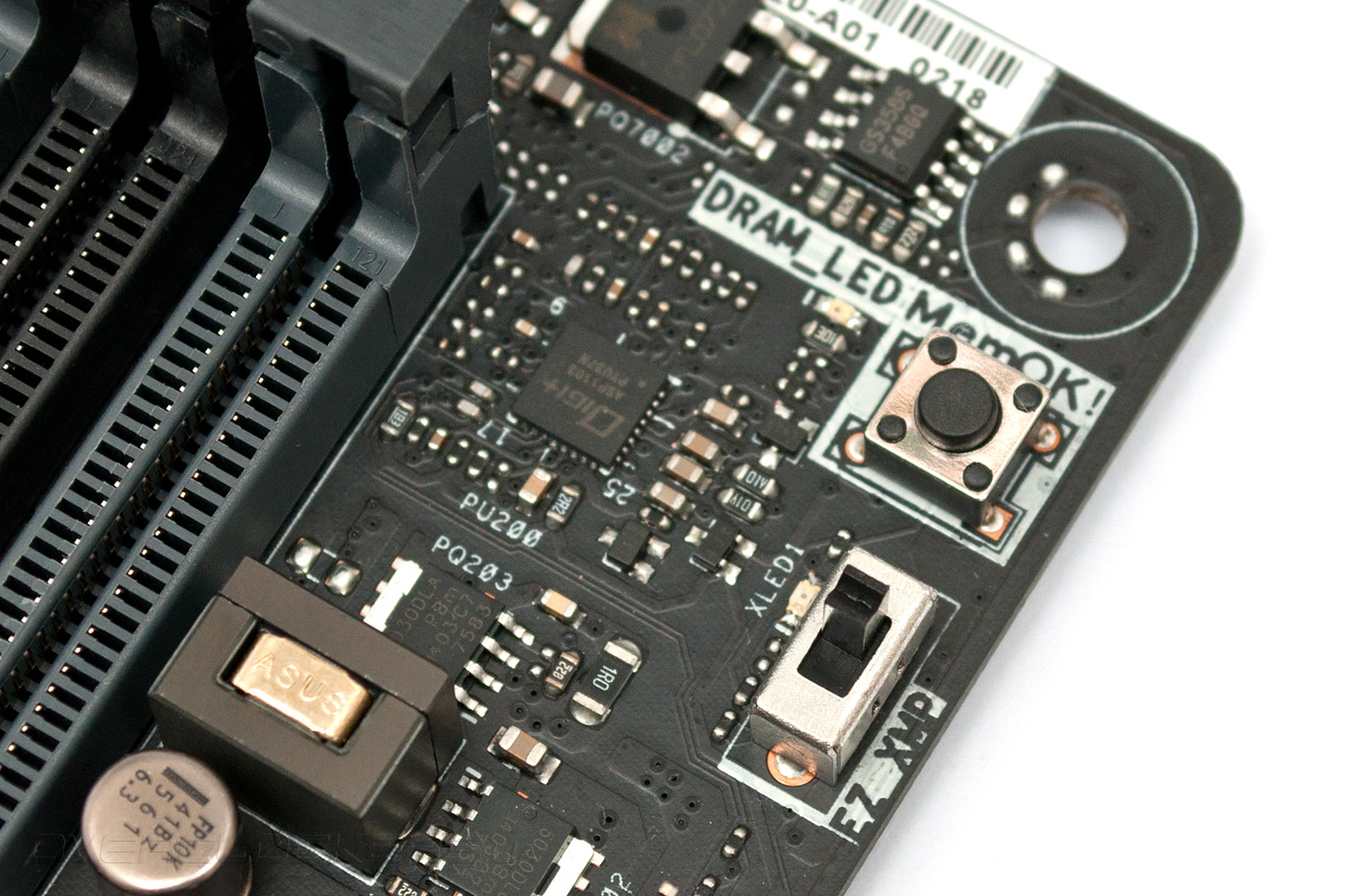

Рядом с разъемами оперативной памяти находится кнопка MemOK! и микропереключатель EZ_XMP, который позволяет активировать профили X.M.P. не входя в меню настройки.

ASUS Z97-Deluxe

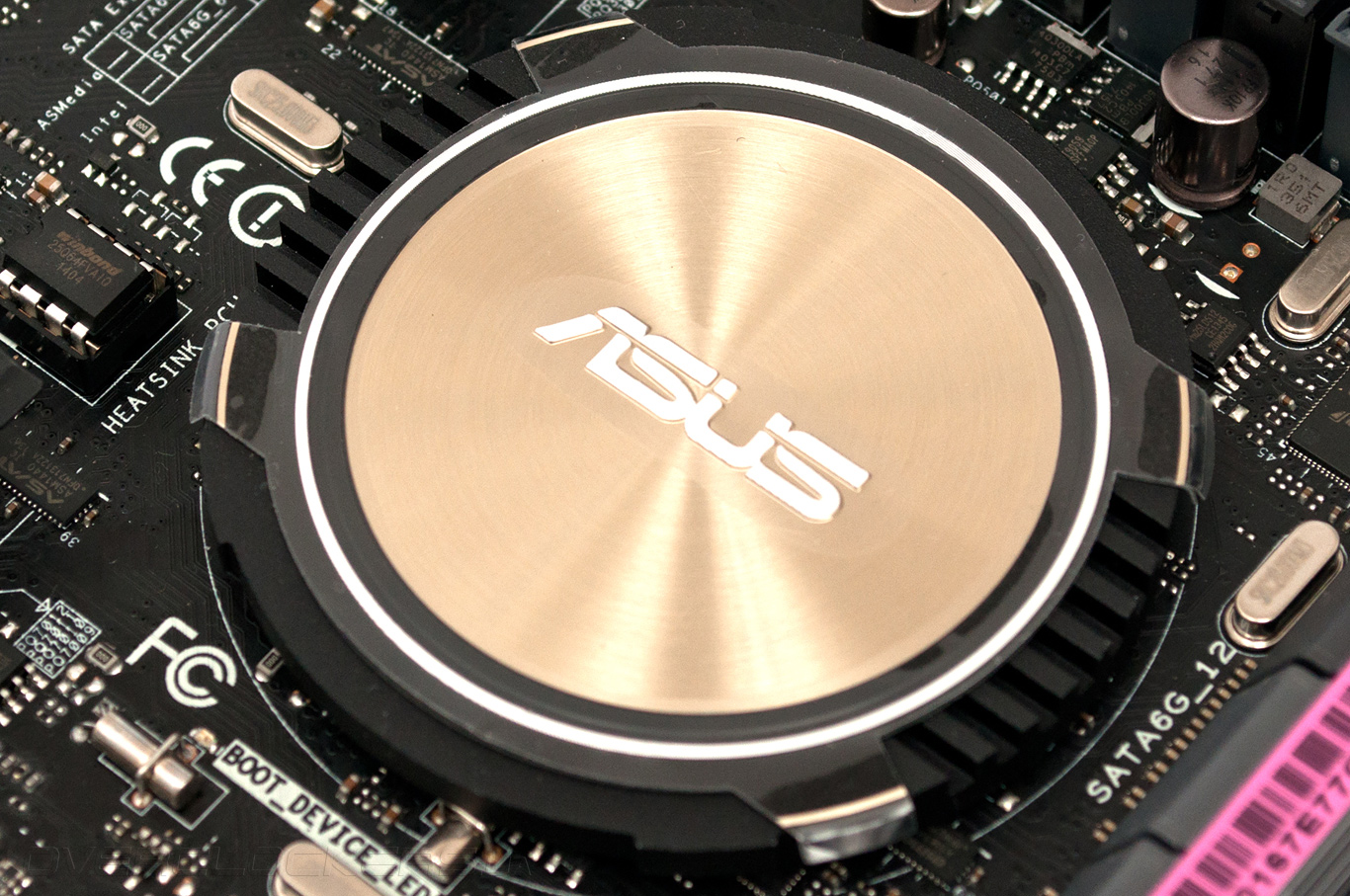

Для подключения вентиляторов на материнской плате имеются шесть четырехконтактных разъемов, все с поддержкой управления скоростью вращения с помощью ШИМ. Тепло от микросхемы системной логики отводится плоским радиатором непривычной округлой формы. Несмотря на простоту конструкции её эффективности должно хватить, так как тепловыделение чипсета вряд ли превышает аналогичные показатели для Intel Z87, для которого установлен TDP 4,1 Вт.

ASUS Z97-Deluxe

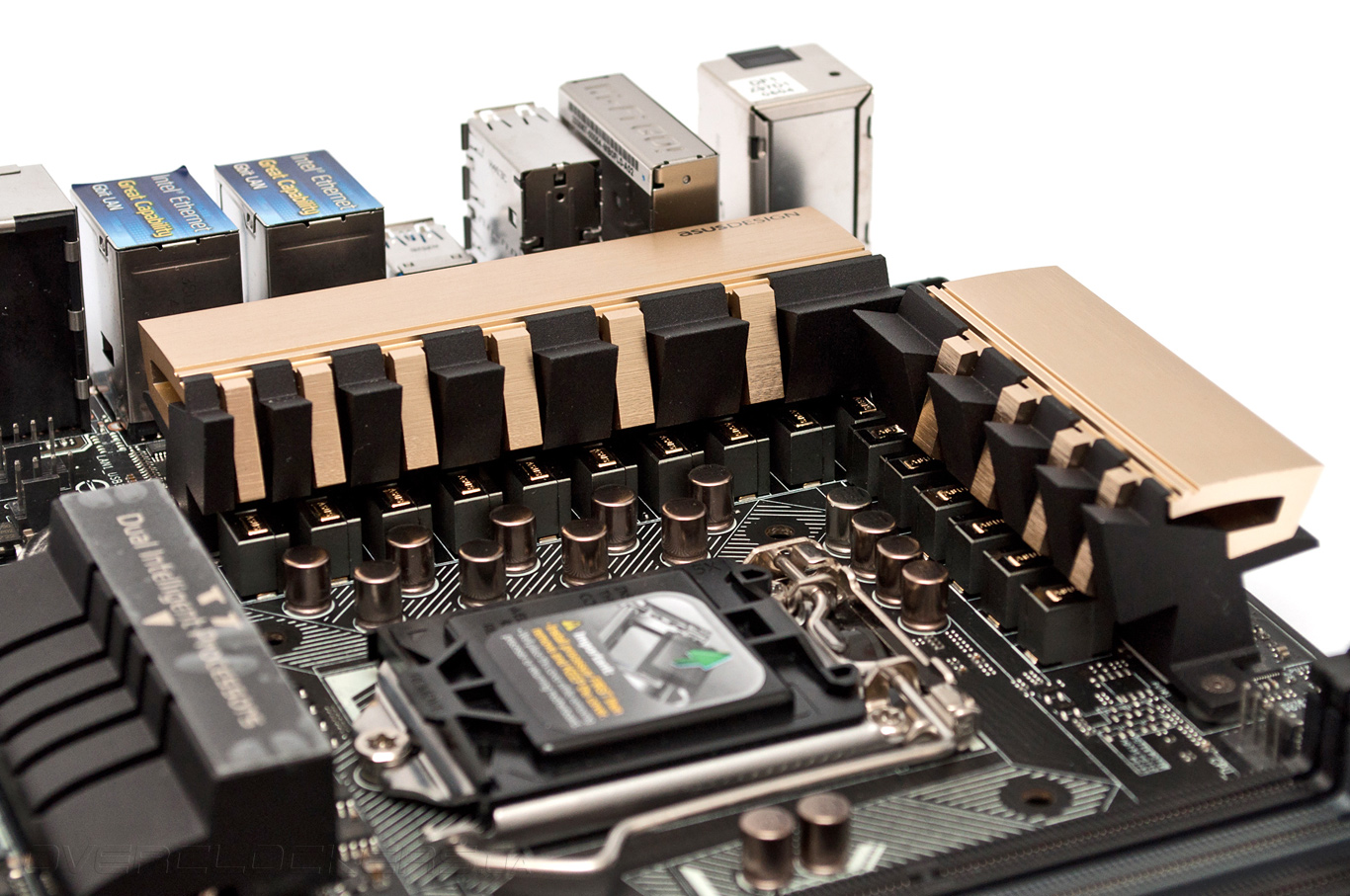

Подсистема питания ASUS Z97-Deluxe охлаждается тремя радиаторами, два из которых установлены непосредственно на силовых элементах, а еще один охладитель находится на том месте, где у старых материнских плат располагалась микросхема северного моста.

ASUS Z97-Deluxe

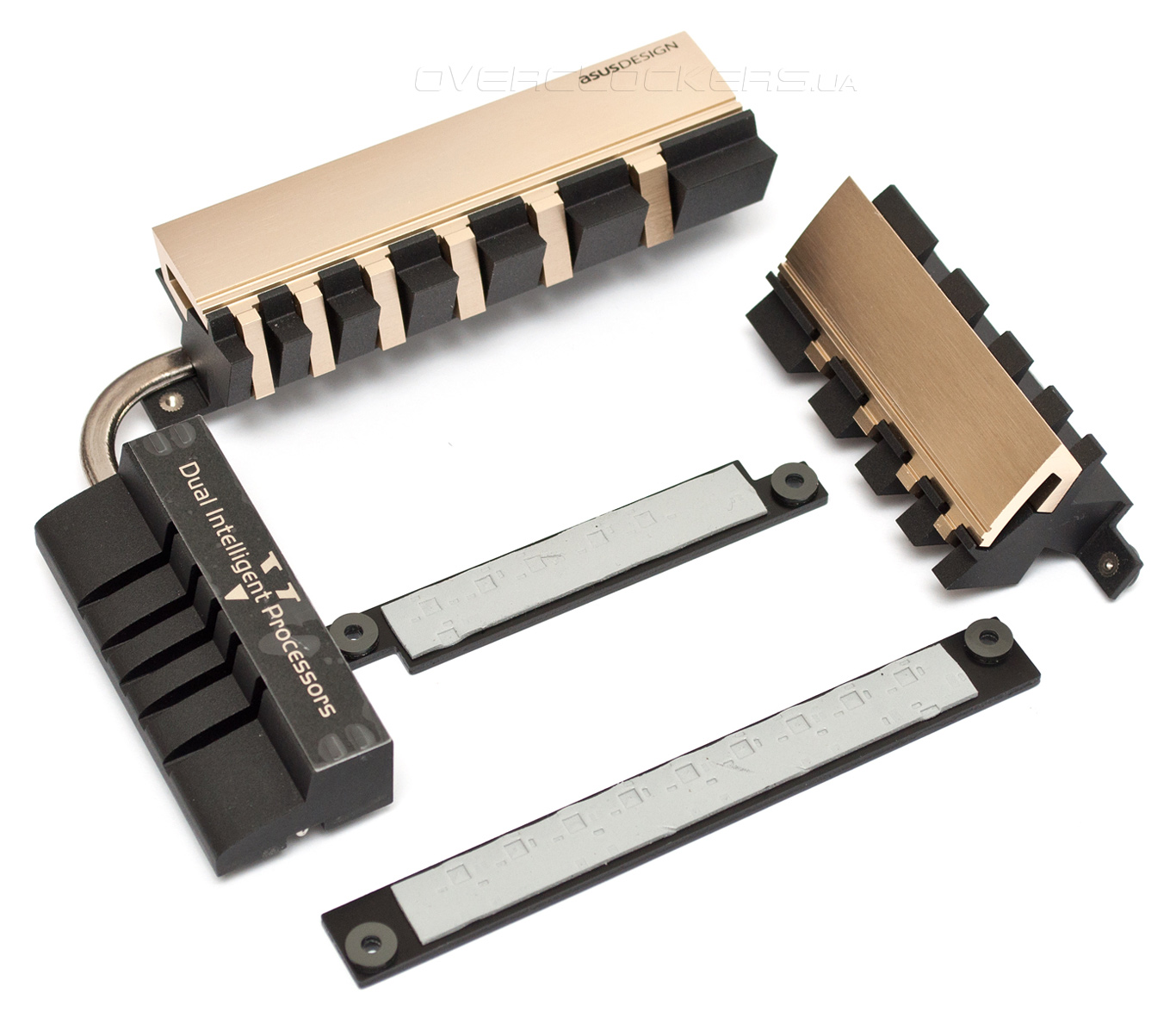

В конструкции новинки данный компонент отсутствует, поэтому, третий радиатор используется с целью увеличения площади теплоотвода. Для этого в конструкции системы охлаждения использована термосифонная трубка.

ASUS Z97-Deluxe

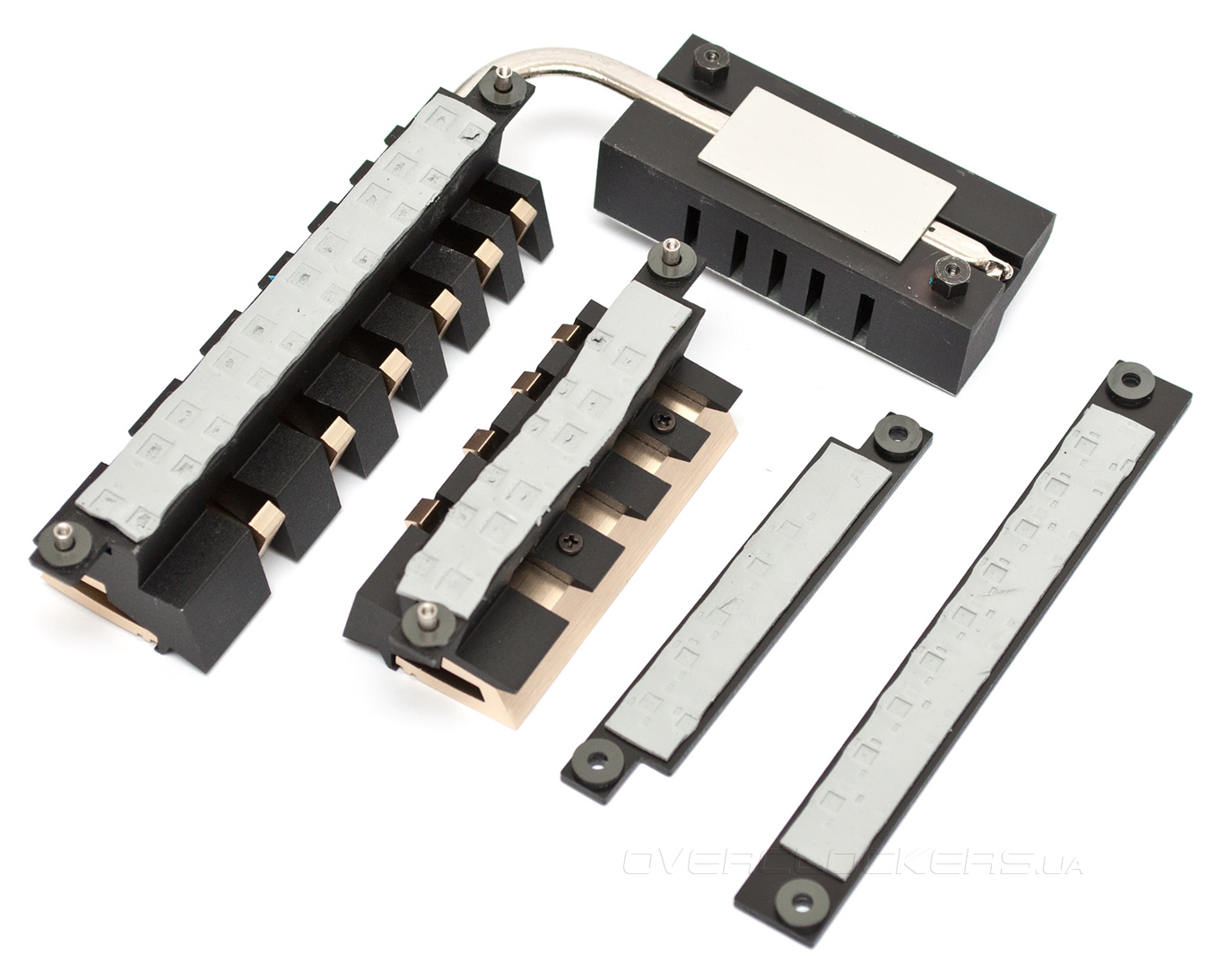

Все элементы системы охлаждения имеют надежное винтовое крепление, для обеспечения достаточного усилия прижима с обратной стороны печатной платы есть металлические усилительные пластины, а в качестве термоинтерфейса используется привычная «терможвачка».

ASUS Z97-Deluxe

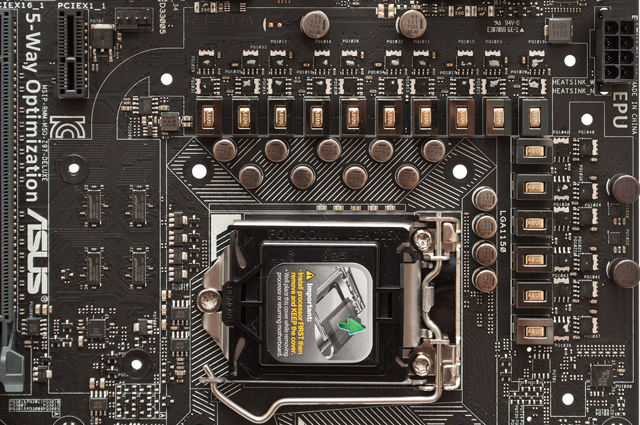

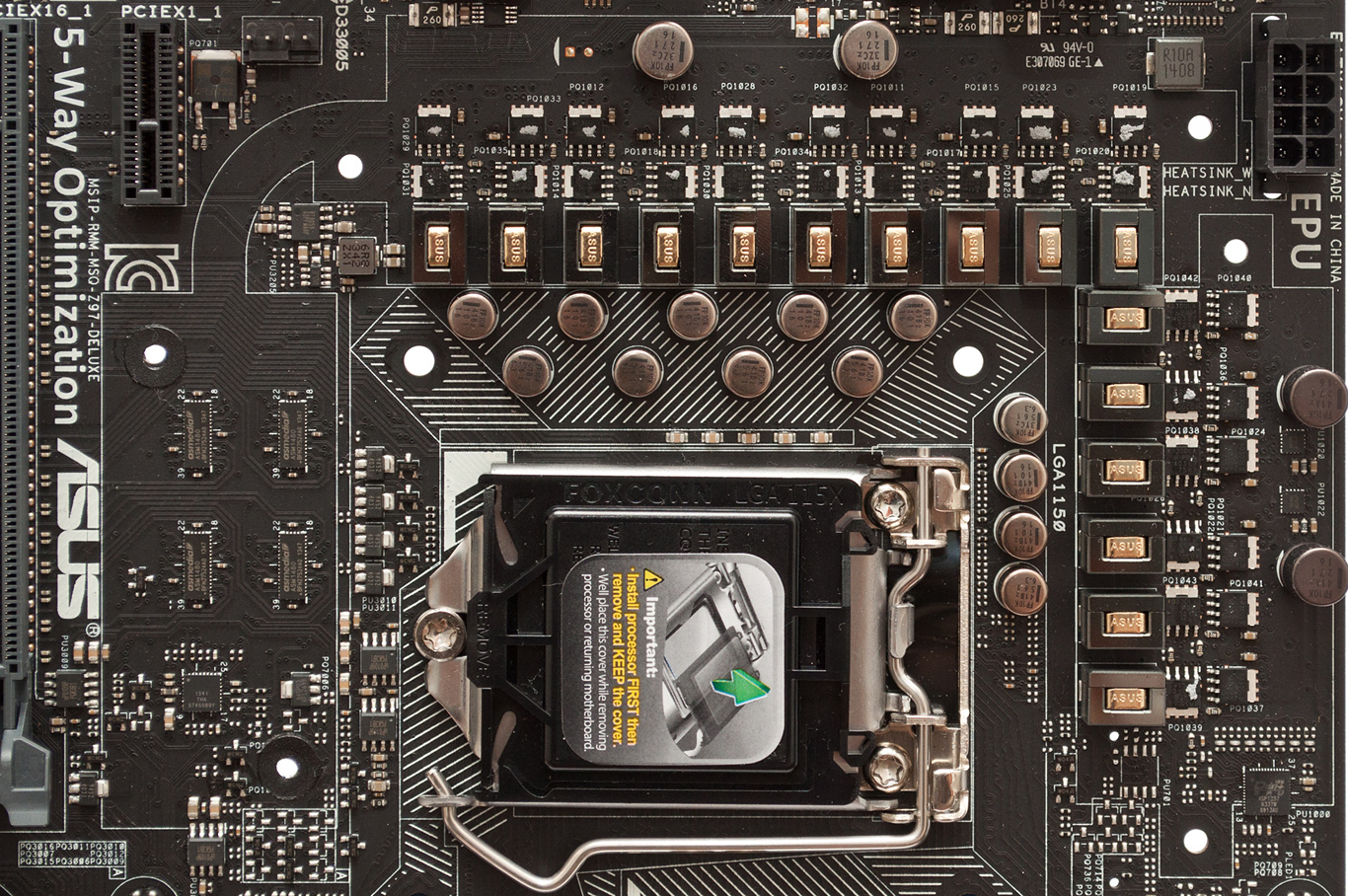

VRM материнской платы запитан от восьмиконтактного разъема, а сам преобразователь, формирующий напряжение VCCIN, построен по 16-канальной схеме. За его управление отвечает ШИМ-контроллер DIGI+ VRM ASP1257, в качестве силовых элементов используются традиционные MOSFET в количестве двух штук на каждую фазу.

ASUS Z97-Deluxe

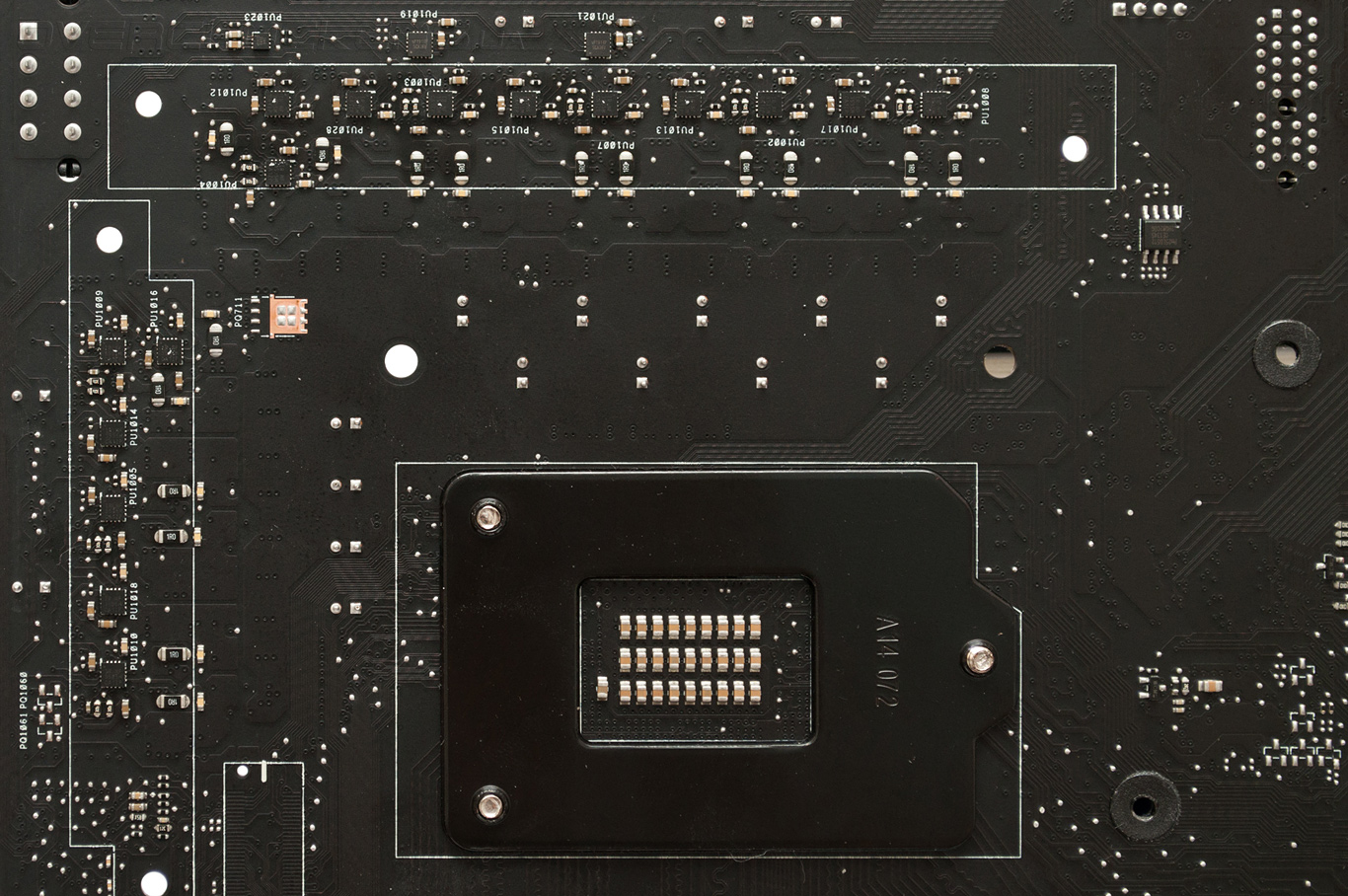

C обратной стороны PCB расположены 16 микросхем-драйверов, которые выделяют минимальное количество тепла, так что об их перегреве можно не беспокоиться.

ASUS Z97-Deluxe

Очевидно, что конструкция силовой подсистемы ASUS Z97-Deluxe выполнена с колоссальным запасом прочности, который может быть востребован, разве что, при разгоне с использованием криогенных систем охлаждения.
