Обзор материнской платы ASUS Z87-Deluxe/Dual для процессоров Intel Haswell

Материнская плата ASUS Z87-Deluxe/Dual занимает высшую ступеньку в модельном ряду компании для процессорного разъёма LGA1150, без учёта продуктов серии ROG. Данная плата была анонсирована немногим позже обычной Z87-Deluxe и отличается от последней наличием двух портов Intel Thunderbolt и небольшими изменениями в расположении компонентов. Как и полагается продукту серии Deluxe, «материнка» обладает широкими функциональными возможностями и рассчитана на самых взыскательных пользователей. Итак, познакомимся поближе с ASUS Z87-Deluxe/Dual.

ASUS Z87-Deluxe/Dual

Рассматриваемое решение от других представителей линейки, прежде всего, отличается максимальным оснащением и более широким комплектом поставки. Продукт предоставляет пользователю полноценные возможности разгона. При этом ценник устройства значительно ниже, чем у верхней ступеньки линейки ROG — ASUS Maximus VI Extreme. Со спецификациями новинки можно ознакомиться по таблице ниже.

Модель ASUS Z87-Deluxe/Dual
Чипсет Intel Z87
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*/3200*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
4 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics 4600
Видеоразъемы 1 x HDMI
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2
Порты USB 8 x 3.0 (6 разъемов на задней панели, Intel Z87)
8 x 2.0 (4 разъема на задней панели, Intel Z87)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z87)
4 канала SATA 6 Гбит/с (ASMedia ASM1061)
eSATA
RAID 0, 1, 5, 10 (Intel Z87)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel I217V (Gigabit Ethernet)
Realtek 8111GR (Gigabit Ethernet)
Thunderbolt 2
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Модуль ASUS Wi-Fi GO! (IEEE 802.11a/b/g/n/ac и Bluetooth v4.0/3.0+HS), выносная двухполосная антенна, возможность подключения TPM-модуля, кнопки включения и перезагрузки, POST-индикаторы, поддержка AMD 3-Way CrossFireX и NVIDIA Quad-GPU SLI, считыватель NFC Express


Упаковка и комплектация

Материнская плата поставляется в коробке стандартных размеров, оформленной в золотисто-чёрной гамме, ничем не отличающейся от других продуктов линейки на новых чипсетах Intel. На лицевой стороне упаковки помимо названия присутствуют ярлыки некоторых поддерживаемых технологий.

ASUS Z87-Deluxe/Dual

Присутствует и привычная для высокоуровневых продуктов фальш-крышка, под которой находится прозрачное окно, через которое видна материнская плата.

ASUS Z87-Deluxe/Dual

На тыльной стороне коробки отмечены основные особенности новинки, акцент сделан на поддержку беспроводной сети, энергосберегающих технологий, наличие двух портов Thunderbolt и считывателя NFC Express.

ASUS Z87-Deluxe/Dual

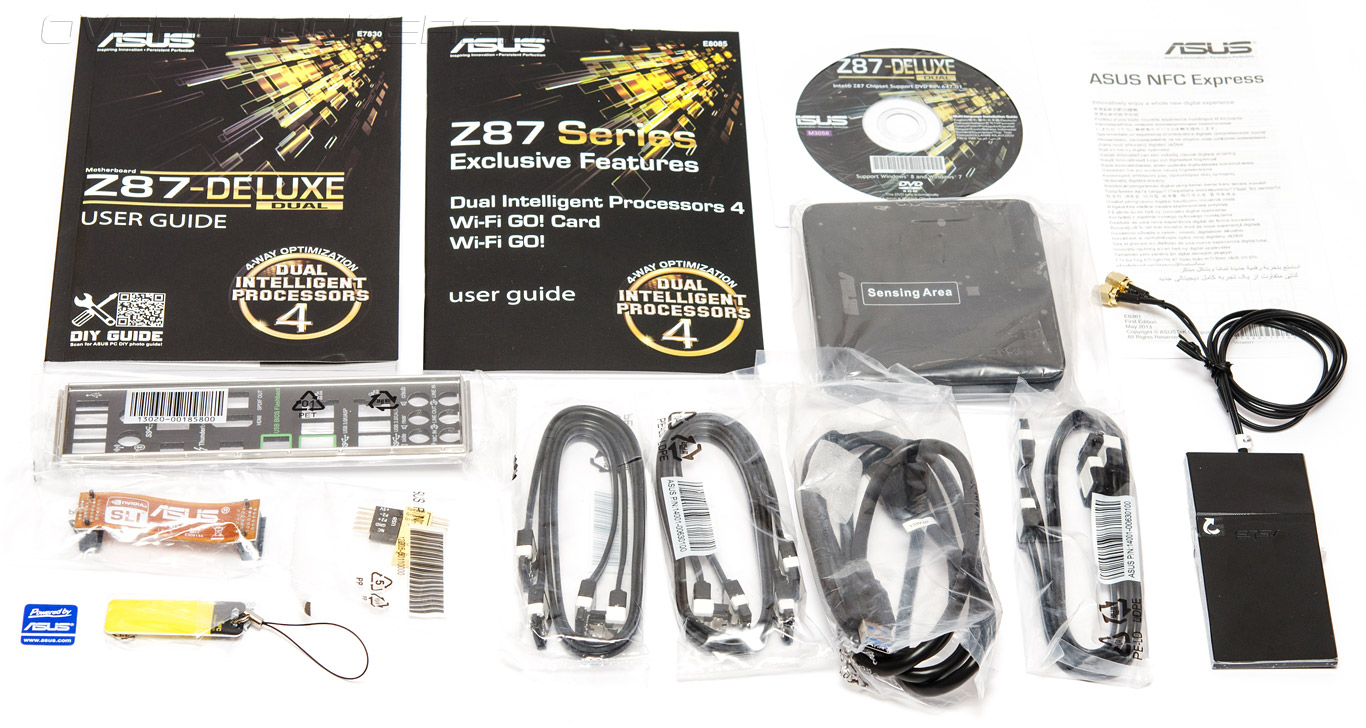

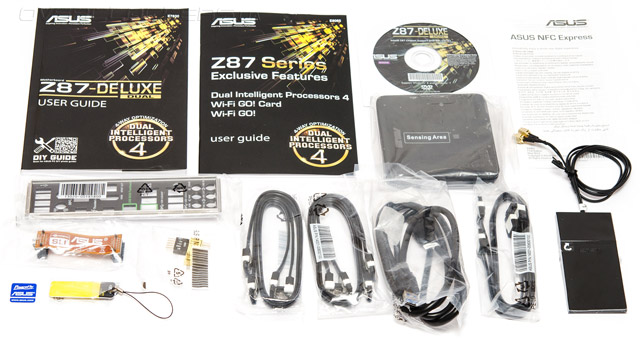

Комплект поставки представлен следующими аксессуарами:
  • Wi-Fi-антенна;
  • гибкий SLI мост;
  • шесть кабелей SATA 6 Гбит/с;
  • колодки Q-Connector для подключения лицевой панели корпуса и двух портов USB 2.0;
  • заглушка на заднюю панель;
  • модуль NFC Express и кабель USB 3.0;
  • три руководства пользователя, одно по материнской плате, второе о фирменных технологиях, третье по модулю NFC Express;
  • фирменная наклейка;
  • диск с драйверами и программным обеспечением.
ASUS Z87-Deluxe/Dual

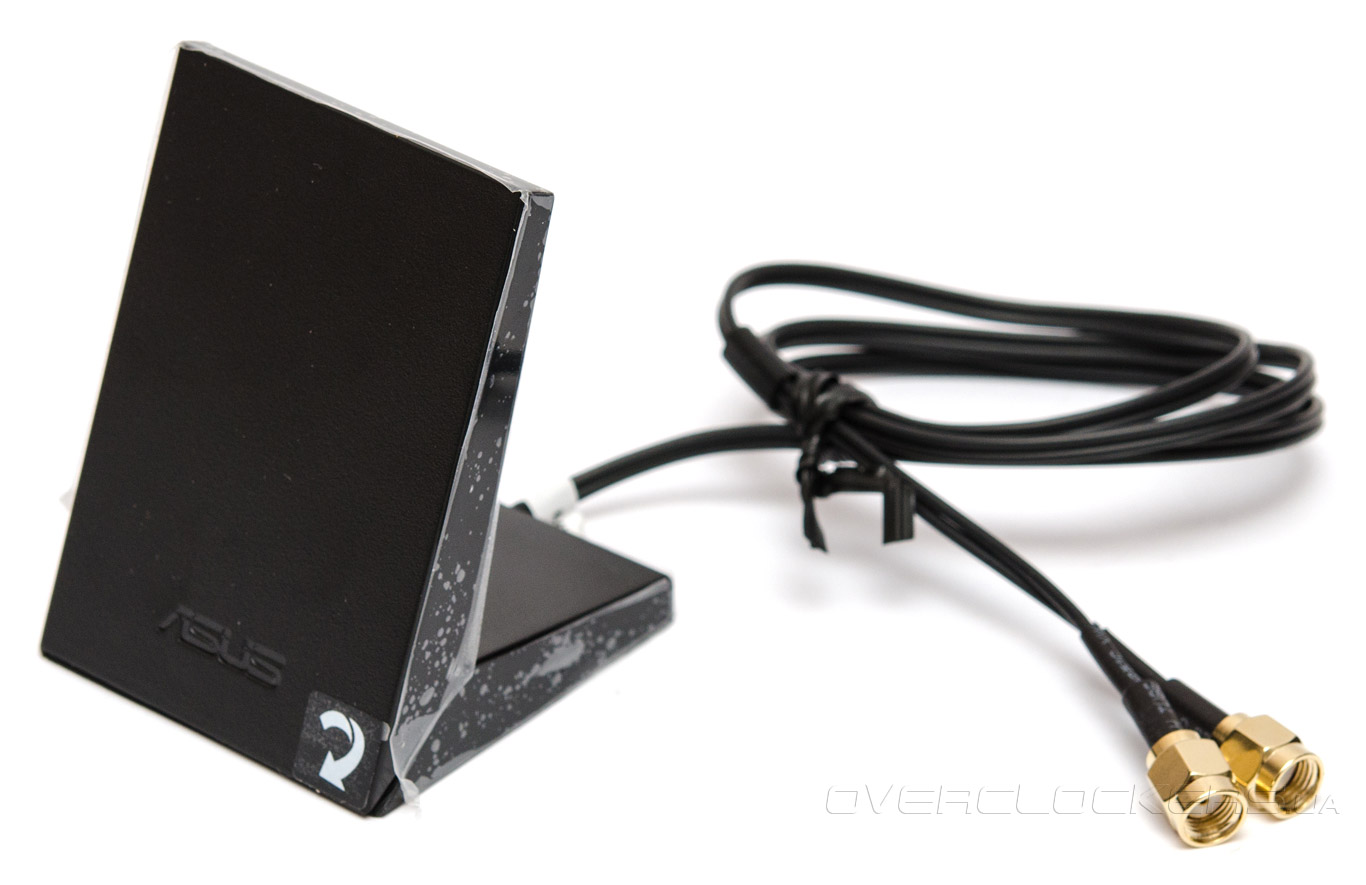

Антенна-трансформер причудливой формы позволяет работать сразу в двух частотных диапазонах — 2,4 ГГц и 5 ГГц.

ASUS Z87-Deluxe/Dual

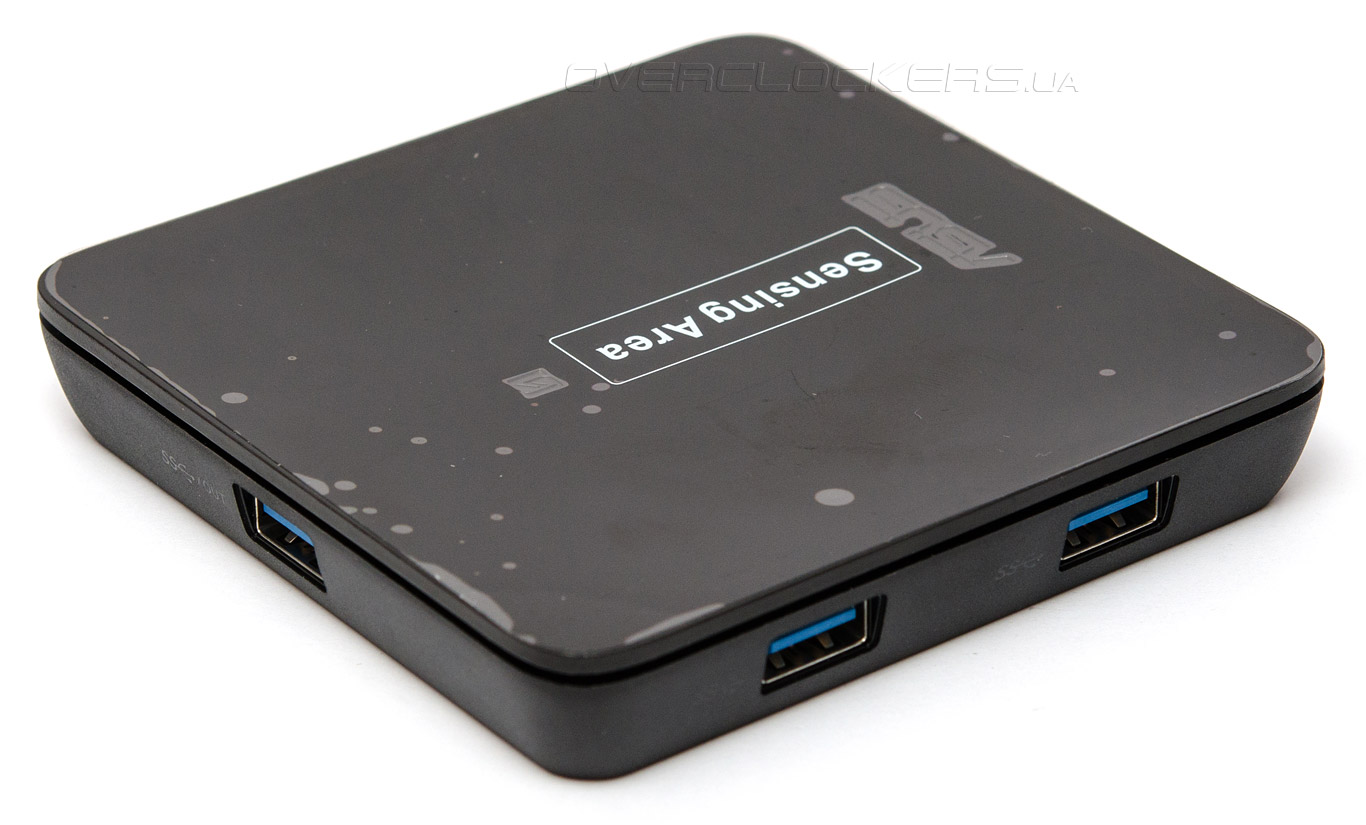

Небольшая чёрная коробочка с названием ASUS Sensing Area — устройство, на которое возложены функции разветвителя USB 3.0 и ресивера NFC. Оно упрощает подсоединение к компьютеру телефонов и планшетов с поддержкой NFC на базе ОС Android.

ASUS Z87-Deluxe/Dual

С его помощью можно быстро и удобно обмениваться данными между устройствами, а также использовать мобильный телефон Android в качестве пульта ДУ для компьютера. Этот аксессуар также продаётся в виде отдельного продукта. Однако у этого устройства есть один заметный недостаток — драйверы и ПО для него доступны только для Windows 8. Принудительная установка драйверов и попытки запустить устройство под управлением Windows 7 так и не увенчались успехом.


Дизайн

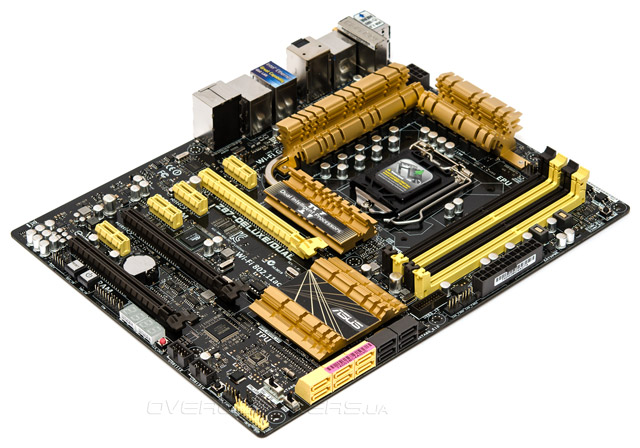

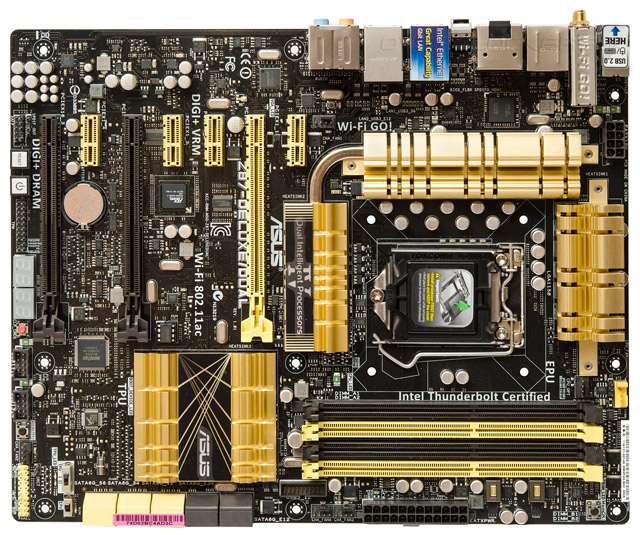

Материнская плата ASUS Z87-Deluxe/Dual выполнена в форм-факторе АТХ, её размеры составляют 305х244 мм. Обновлённая линейка продуктов ASUS для LGA1150 в своём оформлении сочетает тёмно-коричневый, почти чёрный лак с жёлтыми разъёмами и золотистыми радиаторами системы охлаждения.

ASUS Z87-Deluxe/Dual

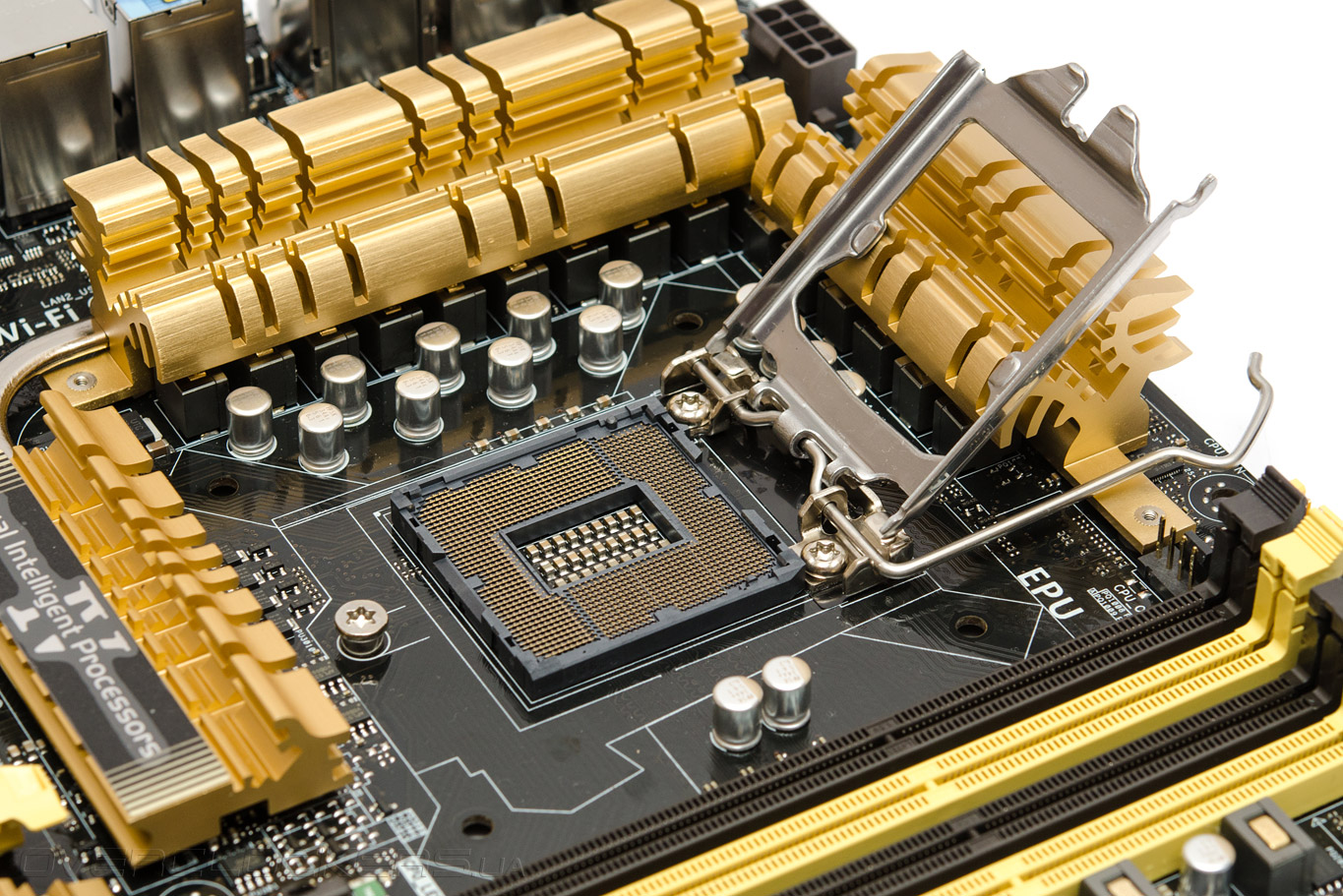

В основе лежит набор системной логики Intel Z87, обеспечивающий совместимость с любыми процессорами семейства Haswell, включая модели с разблокированным множителем. Материнская плата позволяет установить до четырёх модулей памяти DDR3 суммарным объёмом до 32 ГБ. Поддерживается частота памяти 3200 МГц и выше в режиме разгона.

ASUS Z87-Deluxe/Dual

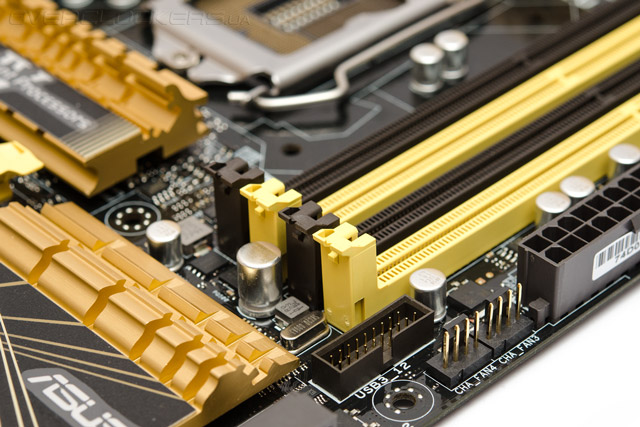

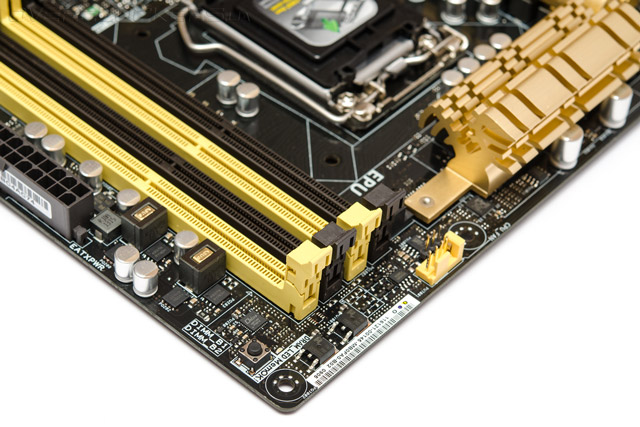

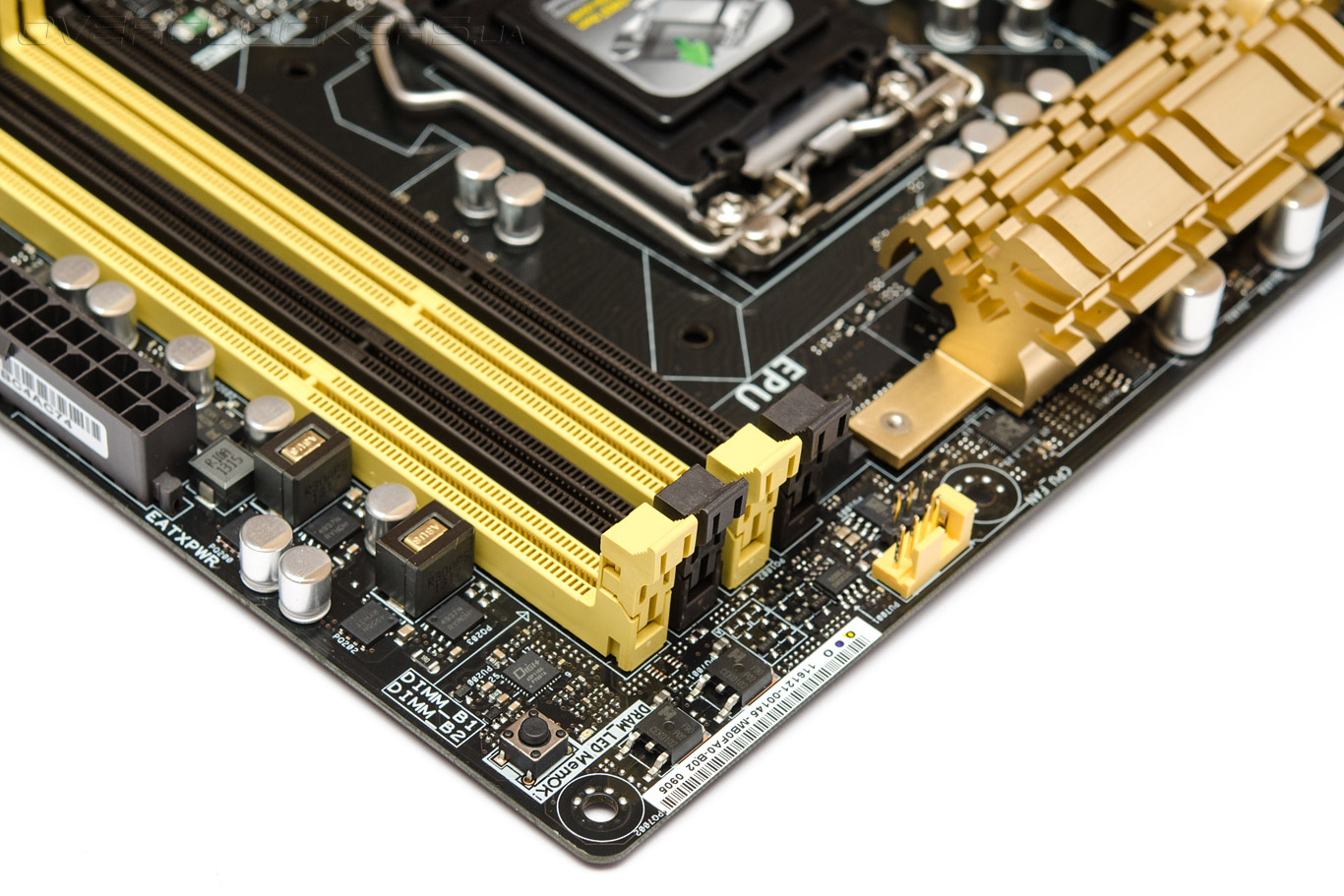

Разводка платы грамотная, все элементы и органы управления расположены удобно и не мешают друг другу. Для дополнительного удобства защёлки слотов DIMM находятся только с одной стороны, ближе к краю плат, тогда как с другой — встроенные защелки.

ASUS Z87-Deluxe/Dual

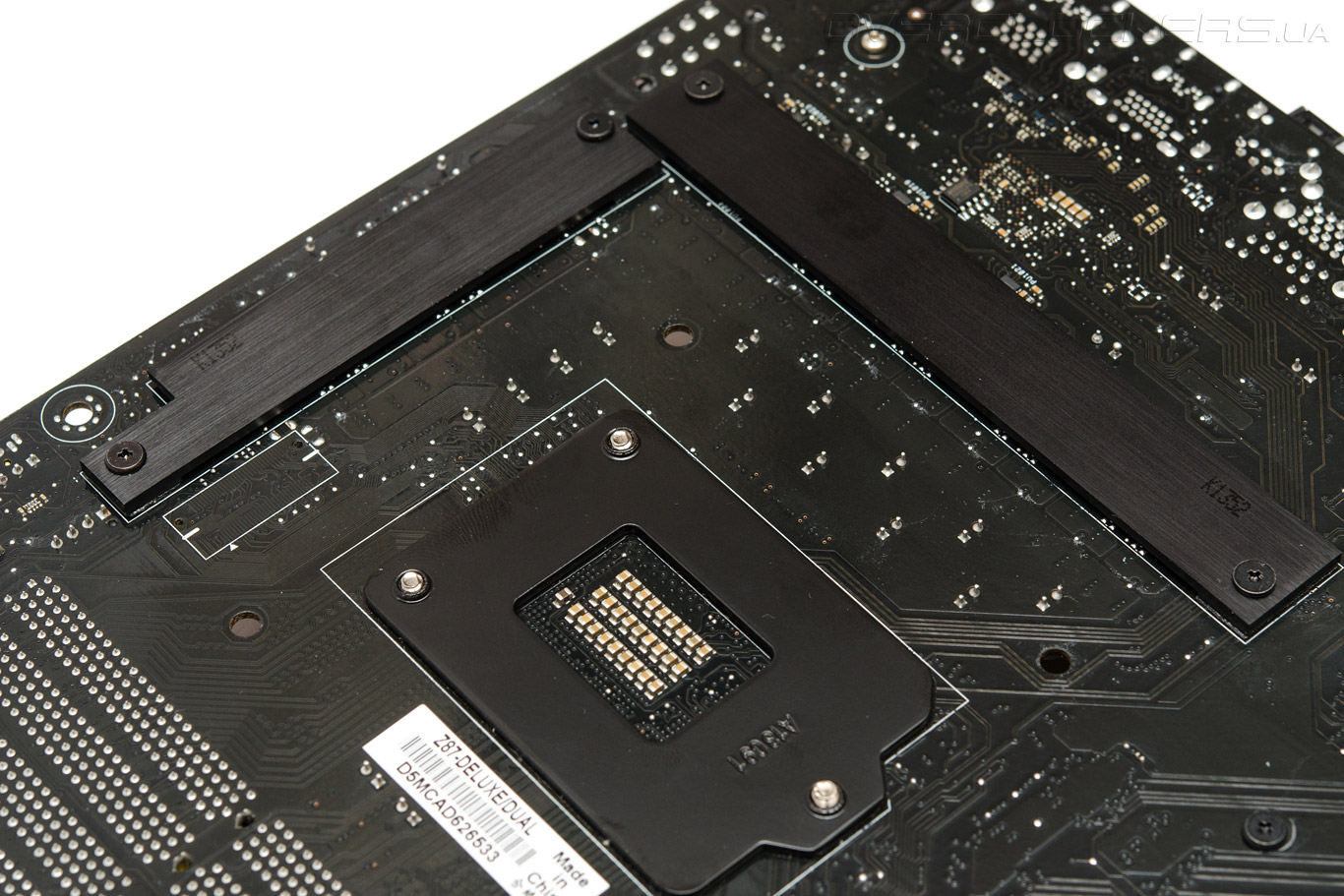

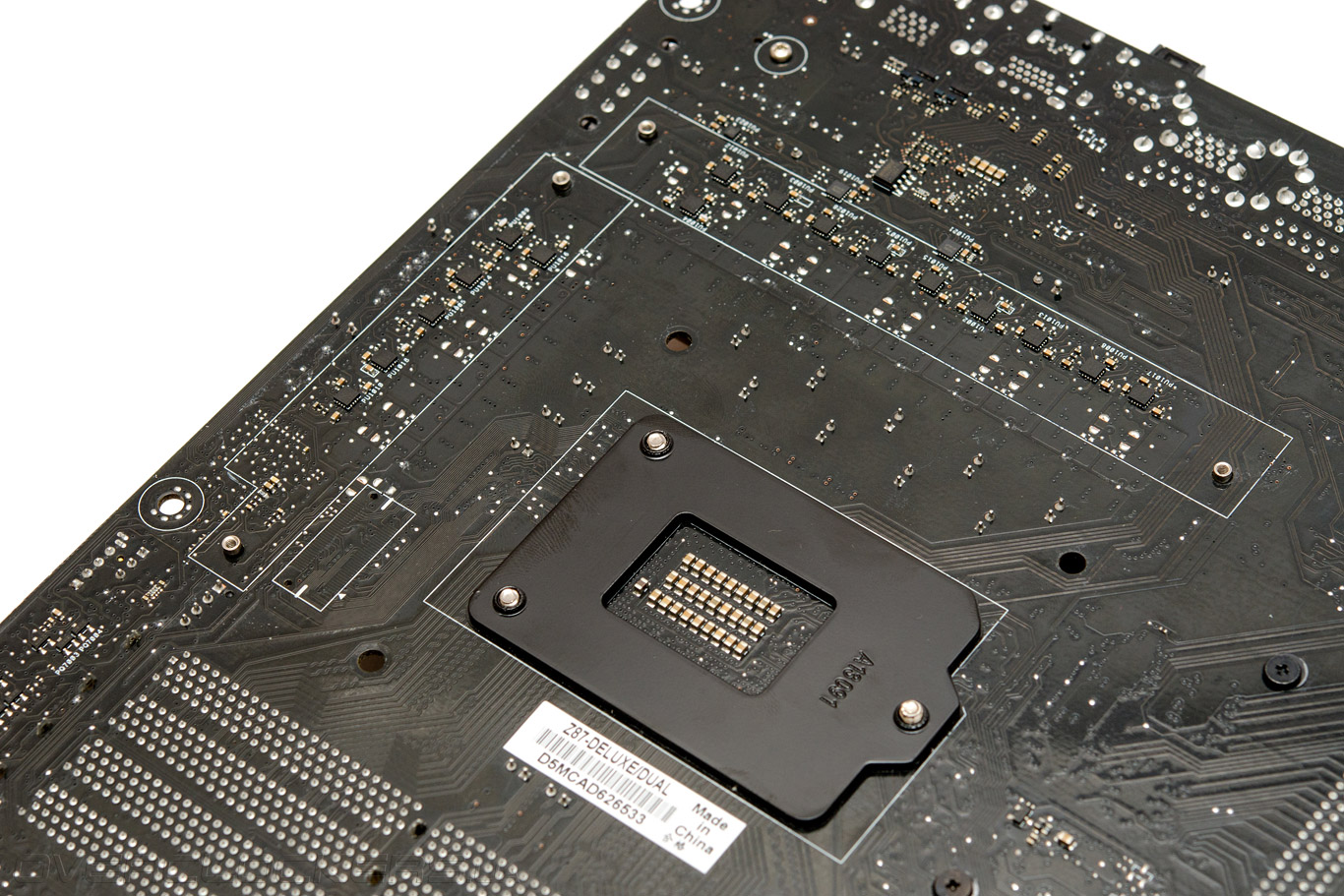

С тыльной стороны платы в районе процессорного гнезда можно увидеть два небольших алюминиевых радиатора, охлаждающие силовые элементы узла питания процессора. Эти радиаторы могут усложнить установку некоторых процессорных кулеров и водоблоков с особенно крупными усилительными пластинами.

ASUS Z87-Deluxe/Dual

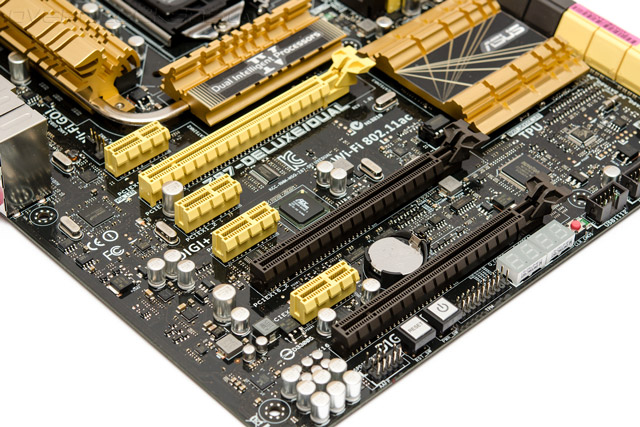

Для организации графической подсистемы предусмотрено два разъёма PCI Express 3.0 x16. При использовании одной видеокарты первый слот будет работать на полной скорости, а после установки второго видеоадаптера оба слота будут функционировать в режиме PCI Express 3.0 х8. Третий разъём PCI Express 2.0 x16 подключён к чипсету и всегда работает на скорости х4. Материнская плата поддерживает конфигурации видеоадаптеров 2-Way SLI и 3-Way CrossFireX. Для расширения функциональности ASUS Z87-Deluxe/Dual служат четыре разъёма PCI Express 2.0 x1.

ASUS Z87-Deluxe/Dual

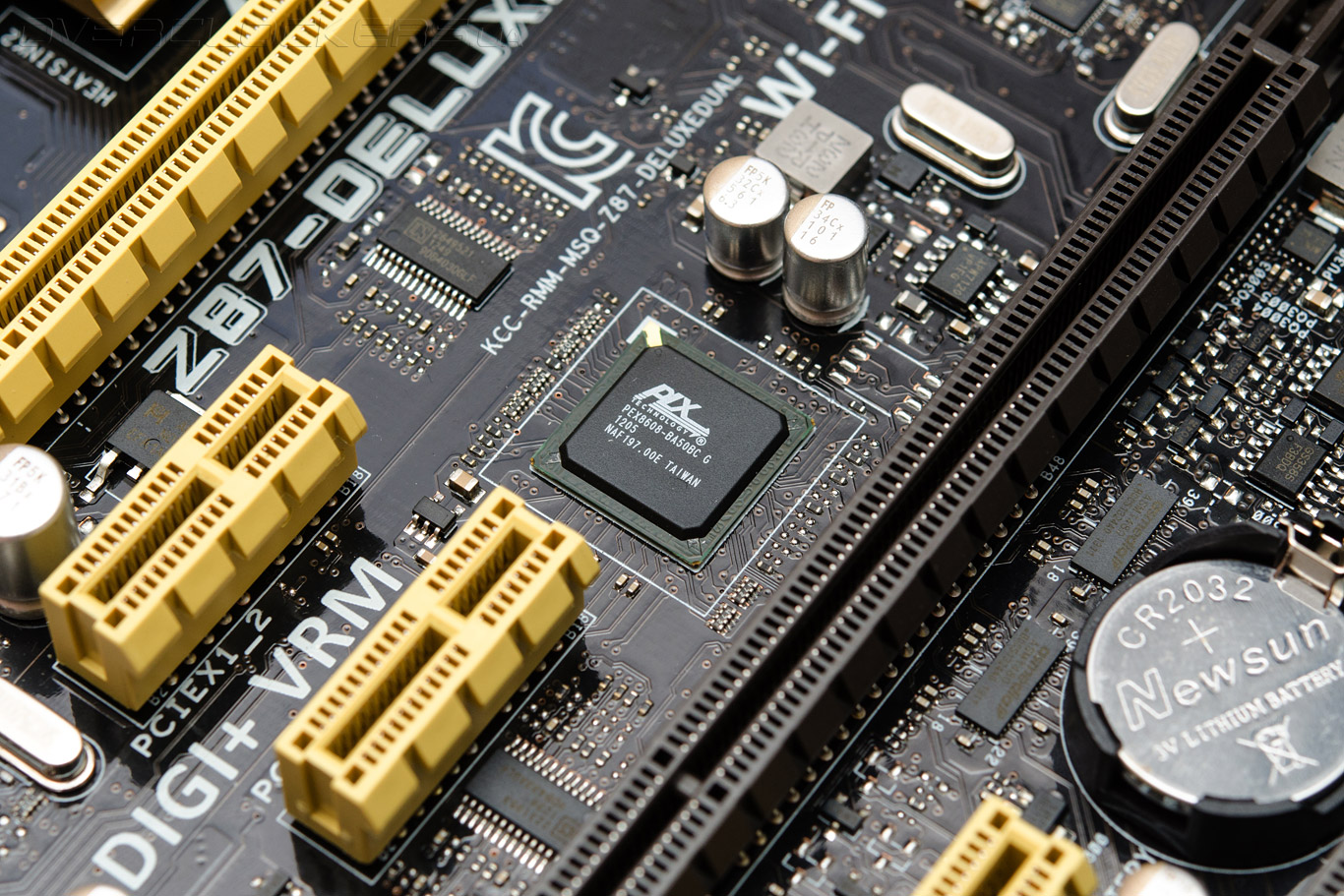

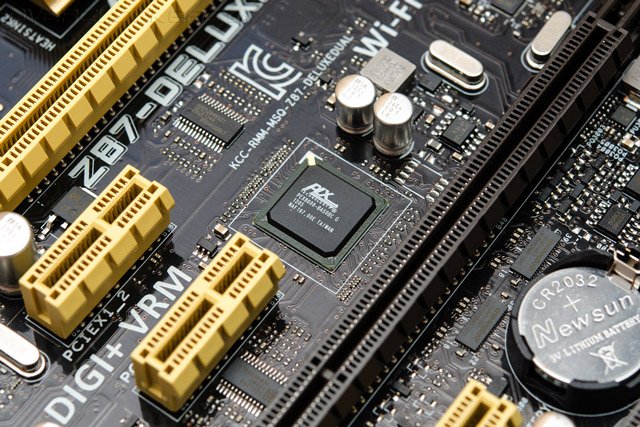

Нужно отметить, что у материнских плат Z87-Deluxe и Z87-Deluxe/Dual линии PCI-E 2.0 равномерно распределены по слотам и контроллерам. То есть можно задействовать все слоты расширения, и при этом разъём PCI Express 2.0 x16 всегда будет работать на скорости х4, а не снижать ее. Чтобы обеспечить такую функциональность был установлен дополнительный PCI-E мост PLX PEX8608.

ASUS Z87-Deluxe/Dual

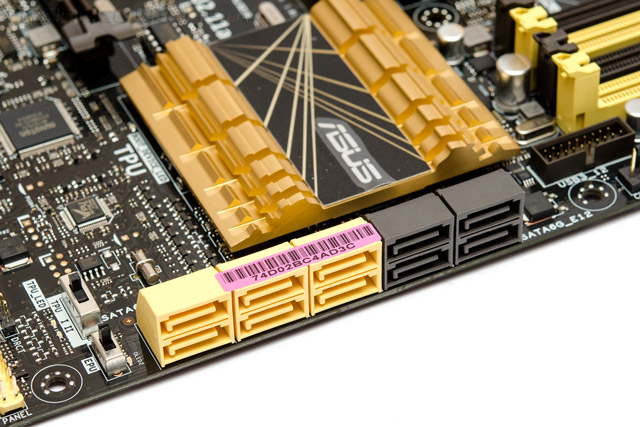

Дисковая подсистема рассматриваемой платы представлена шестью портами SATA 6 Гбит/с, работающими от чипсета, а также четырьмя разъемами SATA 6 Гбит/с, подключенными к двум сторонним контроллерам ASMedia ASM1061.

ASUS Z87-Deluxe/Dual

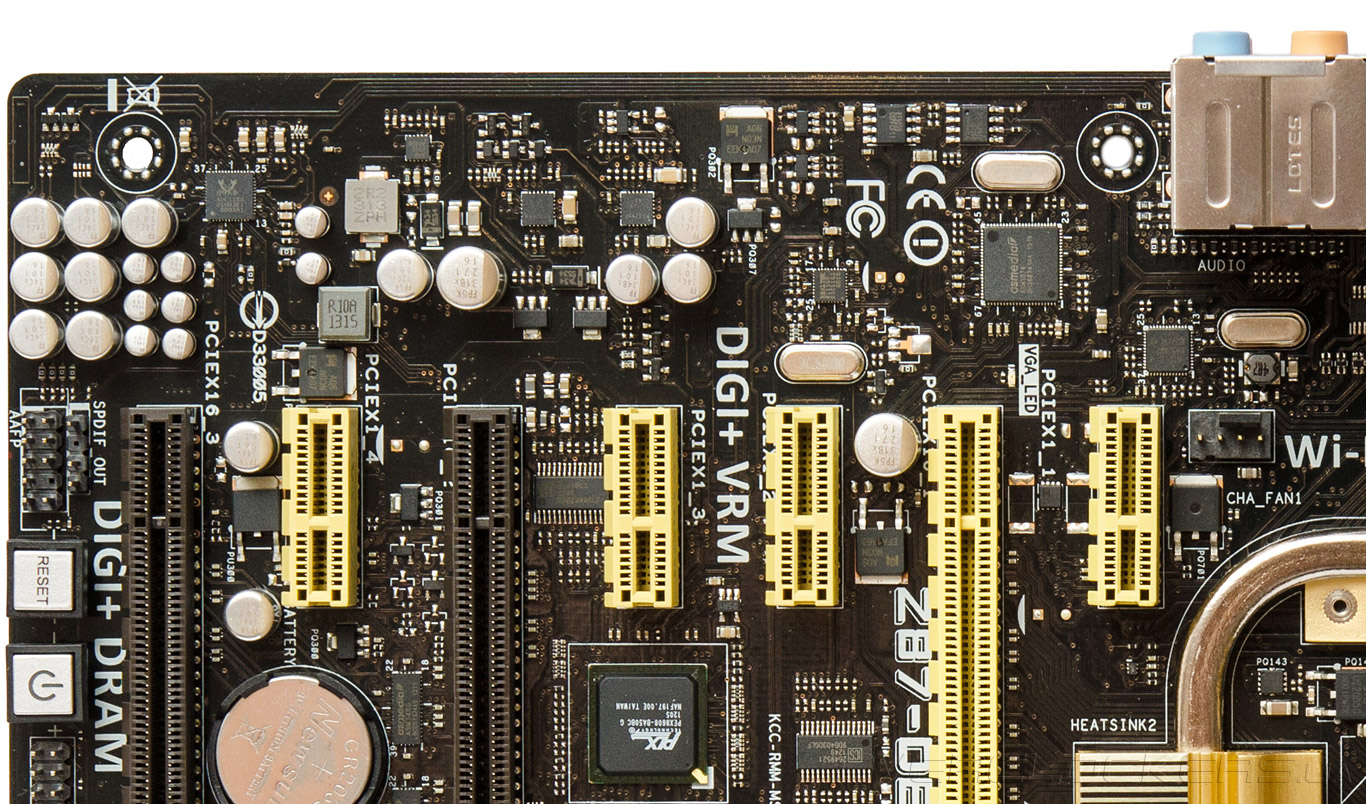

Как и полагается высокоуровневому продукту, звуковая подсистема реализована с использованием последней разработки Realtek — 7.1-канальнго HD-аудиокодека ALC1150. Эта микросхема позволяет аппаратно декодировать аудиодорожки дисков Blu-ray, а также поддерживает технологии передачи звука DTS Connect и DTS Ultra PC II. Кроме того, в обвязке звукового кодека используются высококачественные полимерные конденсаторы.

ASUS Z87-Deluxe/Dual

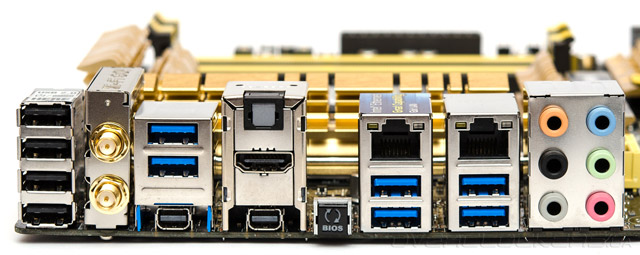

На задней панели расположены следующие элементы:
  • два порта Intel Thunderbolt;
  • два разъёма для подключения антенны Wi-Fi;
  • шесть портов USB 3.0;
  • четыре разъема USB 2.0;
  • кнопка USB BIOS Flashback;
  • оптический порт S/PDIF Out;
  • видеовыход HDMI 1.4a;
  • два сетевых разъема RJ-45;
  • шесть аналоговых звуковых выходов.
ASUS Z87-Deluxe/Dual

Разъёмы USB 3.0 реализованы возможностями чипсета Intel Z87 и микросхемы ASMedia ASM1074. Функции локальной сети Gigabit Ethernet возложены на контроллеры Intel I217V и Realtek 8111GR. Новинка поддерживает беспроводные сети стандарта Wi-Fi и Bluetooth. За работу высокоскоростного интерфейса Thunderbolt отвечает микросхема Intel DSL4510. Из трех возможных видеовыходов, которые может обеспечить интегрированный графический контроллер Intel HD Graphics 4600, реализован только один — HDMI 1.4a. При необходимости ещё два монитора можно подключить через Thunderbolt. Встроенная графика поддерживает вывод изображения в разрешении 4К (4096x2160).

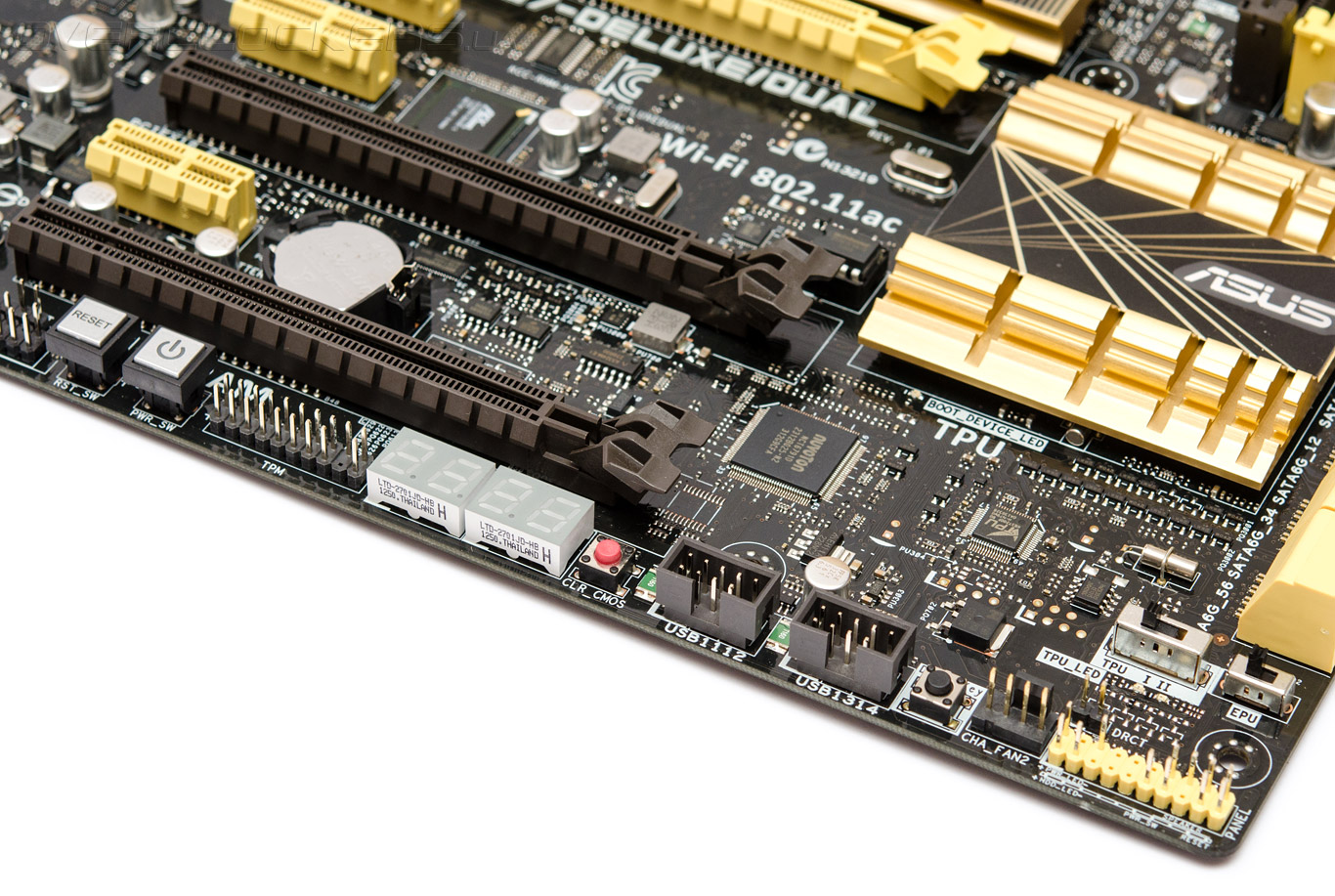

Плата оснащена кнопками включения и перезагрузки, кнопкой сброса настроек UEFI, кнопкой DirectKey, DIP-переключателями режимов энергосбережения TPU и EPU, а также четырёхсимвольным индикатором POST-кодов.

ASUS Z87-Deluxe/Dual

Рядом с разъёмами DIMM находится клавиша MemOK!, позволяющая в случае неполадок с модулями ОЗУ загрузиться на щадящих настройках.

ASUS Z87-Deluxe/Dual

Система охлаждения ASUS Z87-Deluxe/Dual довольно крупная, изготовлена из алюминия и рассчитана на эксплуатацию в режиме разгона. К плате можно подключить шесть вентиляторов посредством четырехконтактных разъемов, все поддерживают ШИМ-регулировку оборотов. Разъем процессорного вентилятора оснащается специальным переключателем, который замыкается при подключении 4-контактных вентиляторов, при этом активируется соответствующий алгоритм управления скоростью вращения крыльчатки.

ASUS Z87-Deluxe/Dual

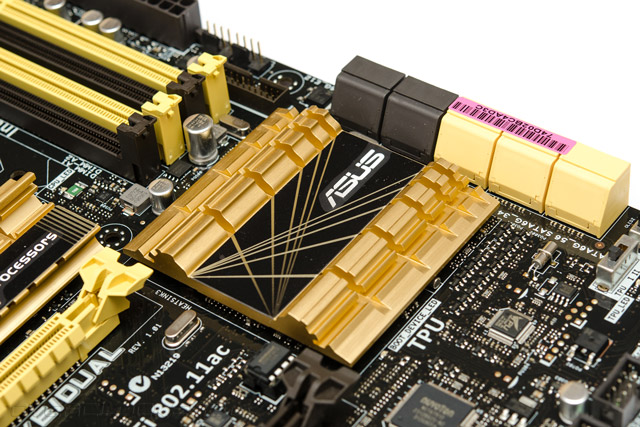

Чипсет охлаждается большим плоским радиатором, который не мешает установке габаритных видеоадаптеров.

ASUS Z87-Deluxe/Dual

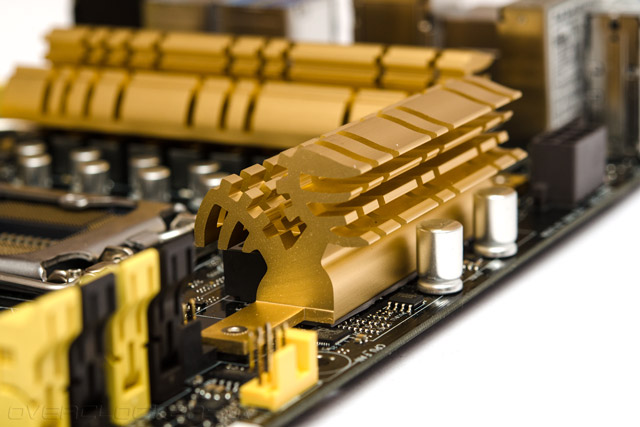

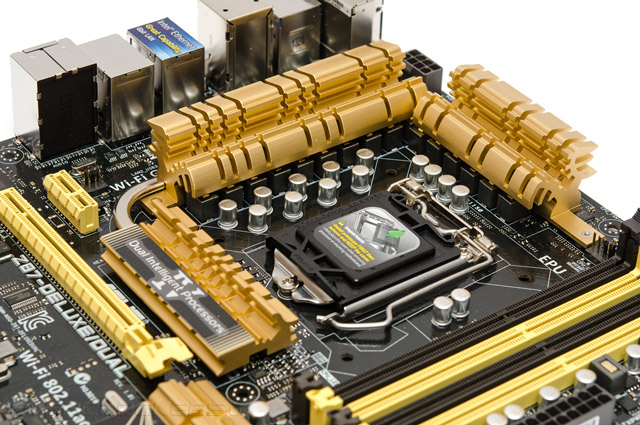

Радиаторы силовых элементов VRM имеют замысловатую форму, которая обеспечивает качественное охлаждение без дополнительного обдува. Для улучшения равномерности отвода тепла применяется тепловая трубка, соединяющая два радиатора секций VRM и радиатор, закрывающий чипы-переключатели линий PCI Express.

ASUS Z87-Deluxe/Dual

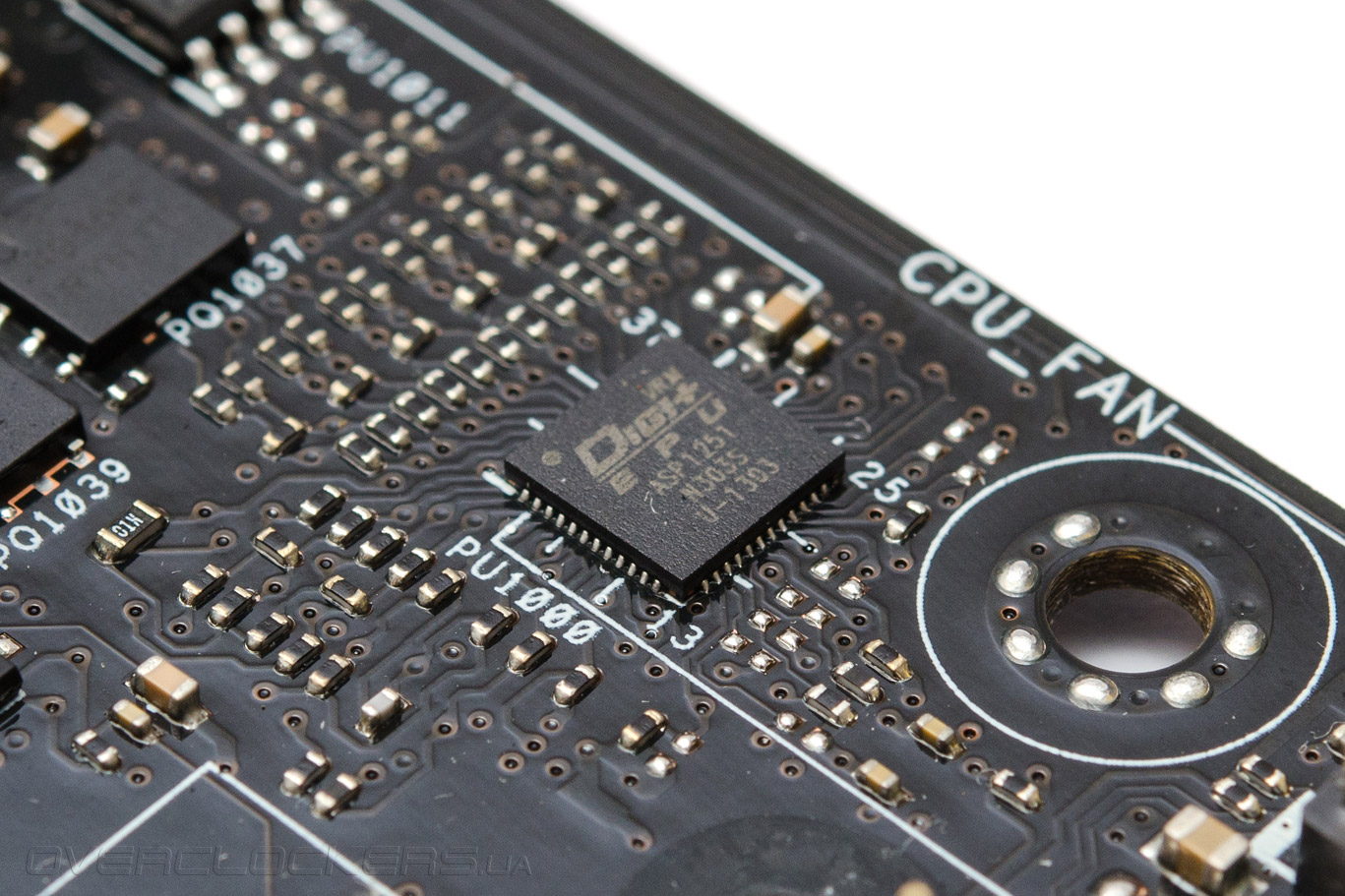

В основе системы питания процессора лежит уже знакомый нам контроллер с маркировкой DIGI+ ASP1251.

ASUS Z87-Deluxe/Dual

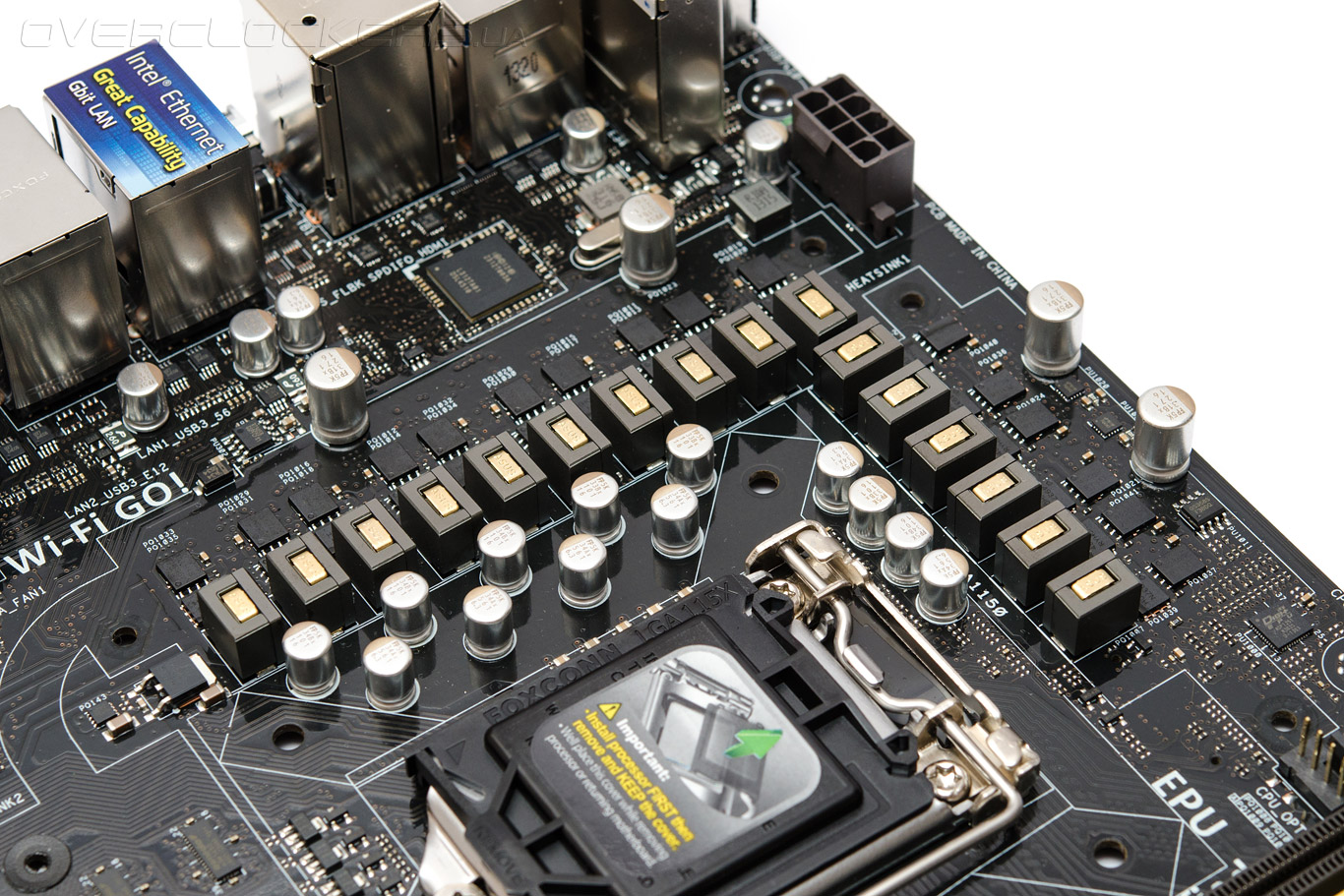

Узел процессорного питания выполнен по шестнадцатифазной схеме. Используется один восьмиконтактный разъём EPS12V.

ASUS Z87-Deluxe/Dual

Шестнадцать микросхем-драйверов IR3535 расположены на тыльной стороне материнской платы. На каждую фазу приходится по одному транзистору NTMFS4937N и NTMFS4955N.

ASUS Z87-Deluxe/Dual

Оперативная память питается от двухфазного преобразователя.
