Обзор mini-ITX платы ASUS H87I-Plus. Разгоняем Core i5-4670K на H87

Возможности UEFI

Одним из главных обретённых нововведений в составе функциональности плат с чипсетом H87 является их способность разгонять процессоры. Существует мнение, что в недалёком будущем такая возможность будет утрачена либо с новой версией UEFI, либо блокирована программными средствами. Перед началом тестирования мы обновили микрокод H87I-Plus до последней доступной версии, и, учитывая её возможную уникальность, сделали резервную копию в нашем файловом архиве.

С обновлённым UEFI от ASUS наши постоянные читатели уже имели возможность не один раз познакомиться.

UEFI Setup ASUS H87I-Plus

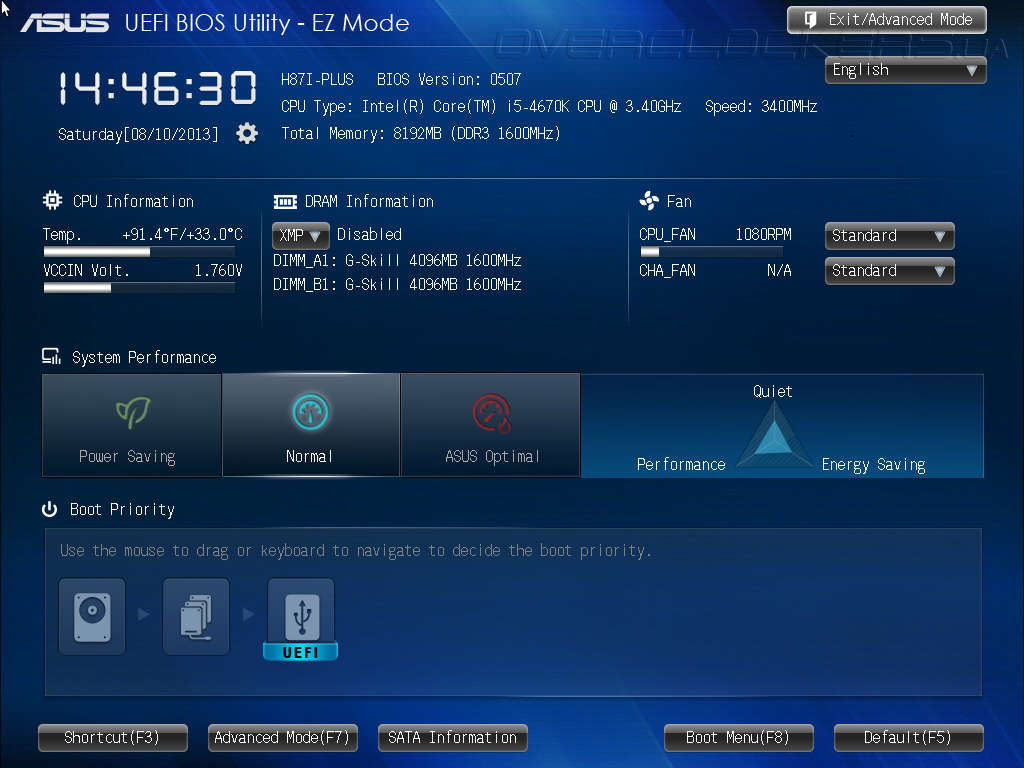

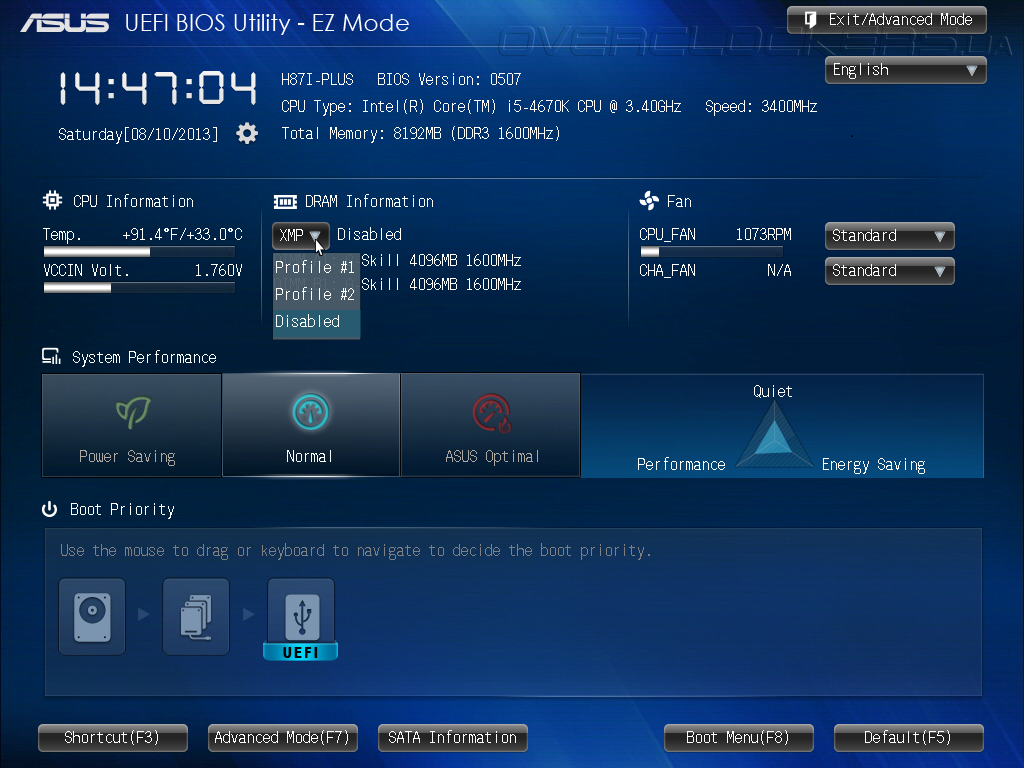

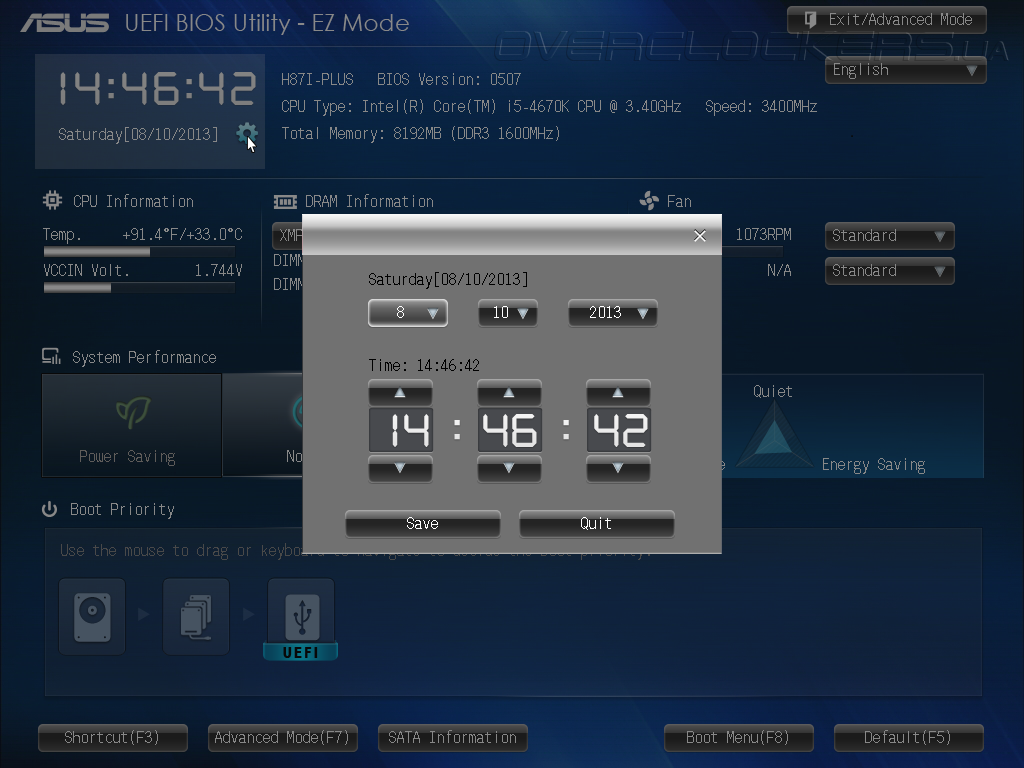

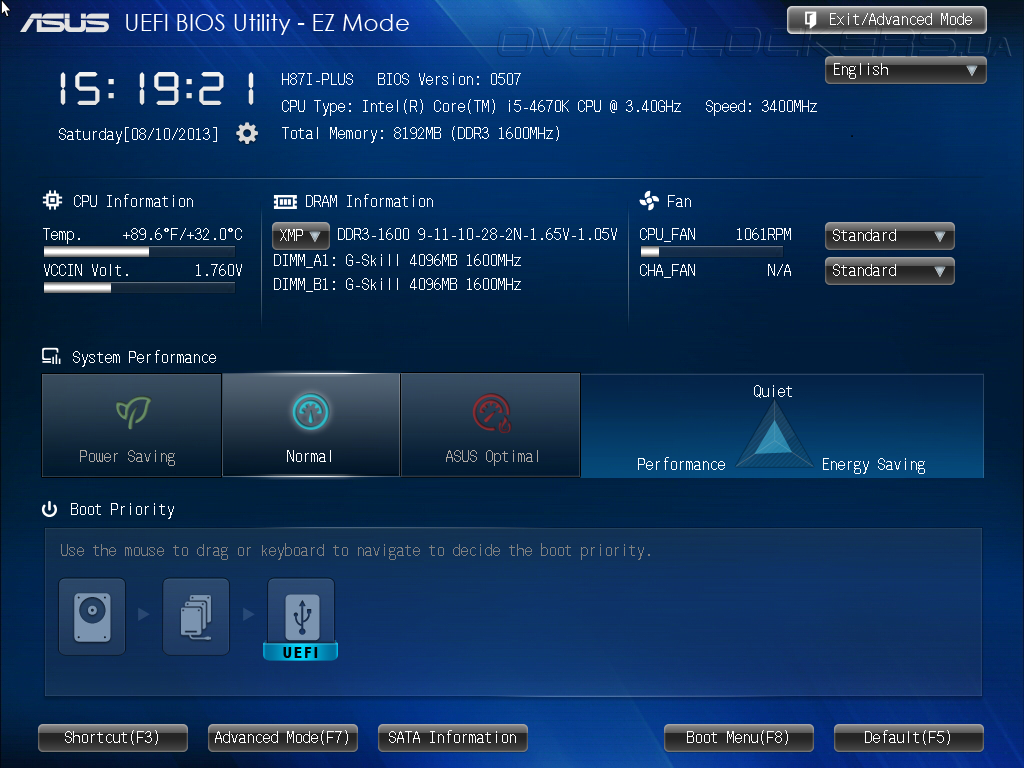

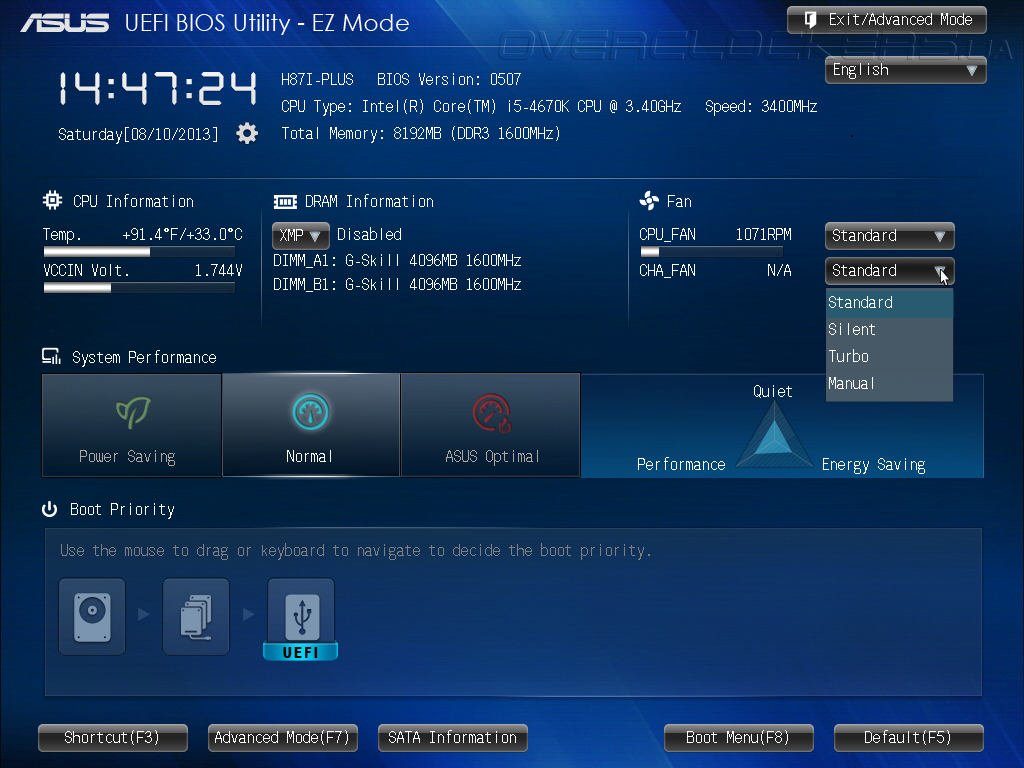

В упрощённом EZ Mode к изменению доступны текущие дата и время, быстрая активация XMP-профиля оперативной памяти, выбор режима работы двух охладителей на основе трёх готовых алгоритмов.

UEFI Setup ASUS H87I-Plus

UEFI Setup ASUS H87I-Plus

UEFI Setup ASUS H87I-Plus

Что касается отличий от старшей сестры Z87-Plus, то вместо действующего напряжения на ядрах ЦП отображается входящее напряжение от преобразователя материнской платы.

Тонкие настройки системы производятся в расширенном режиме.

UEFI Setup ASUS H87I-Plus

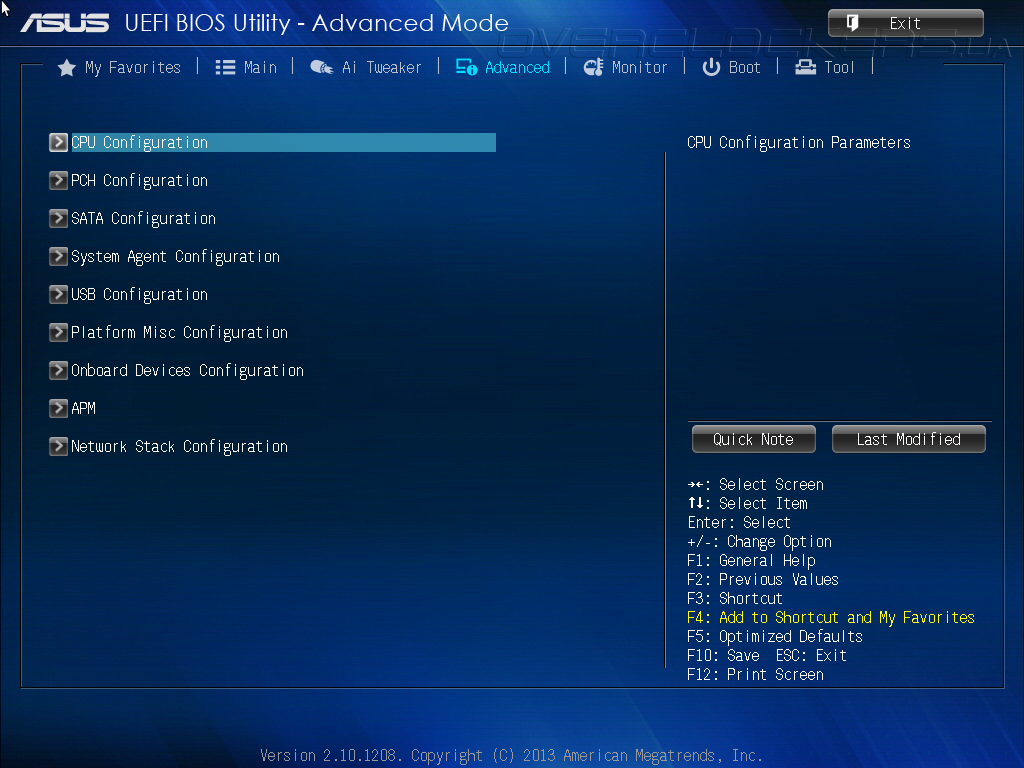

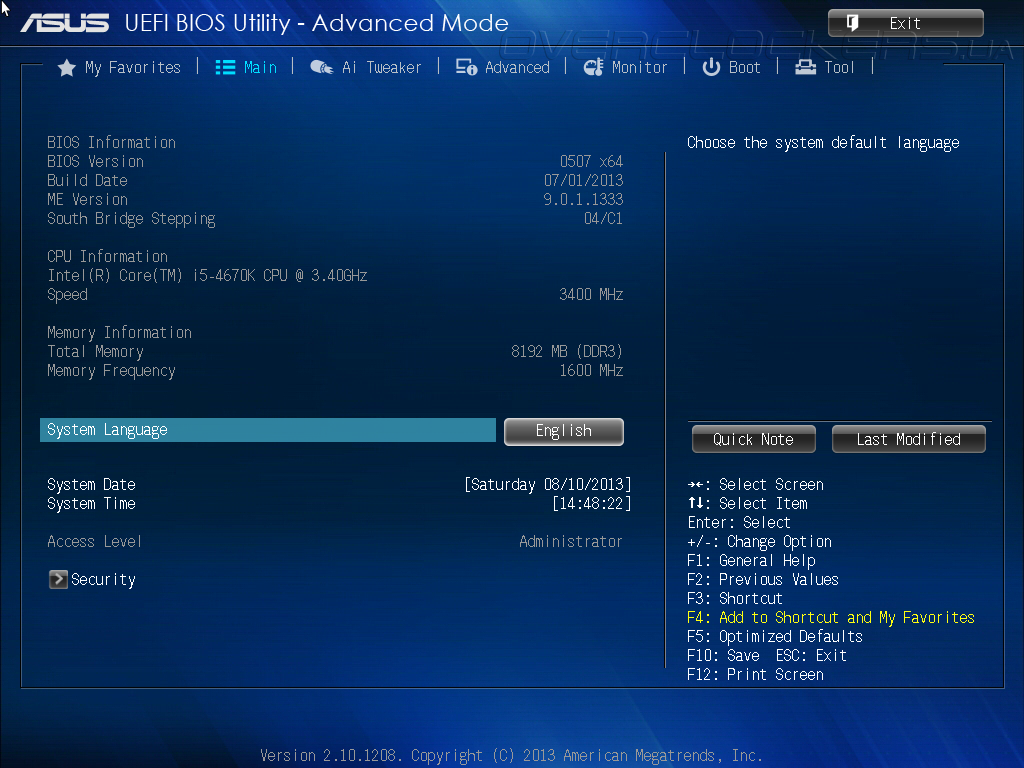

По своей сути возможности H87 практически идентичны таковым у Z87, поэтому структура меню, названия разделов и пункты внутри них практически идентичны.

UEFI Setup ASUS H87I-Plus

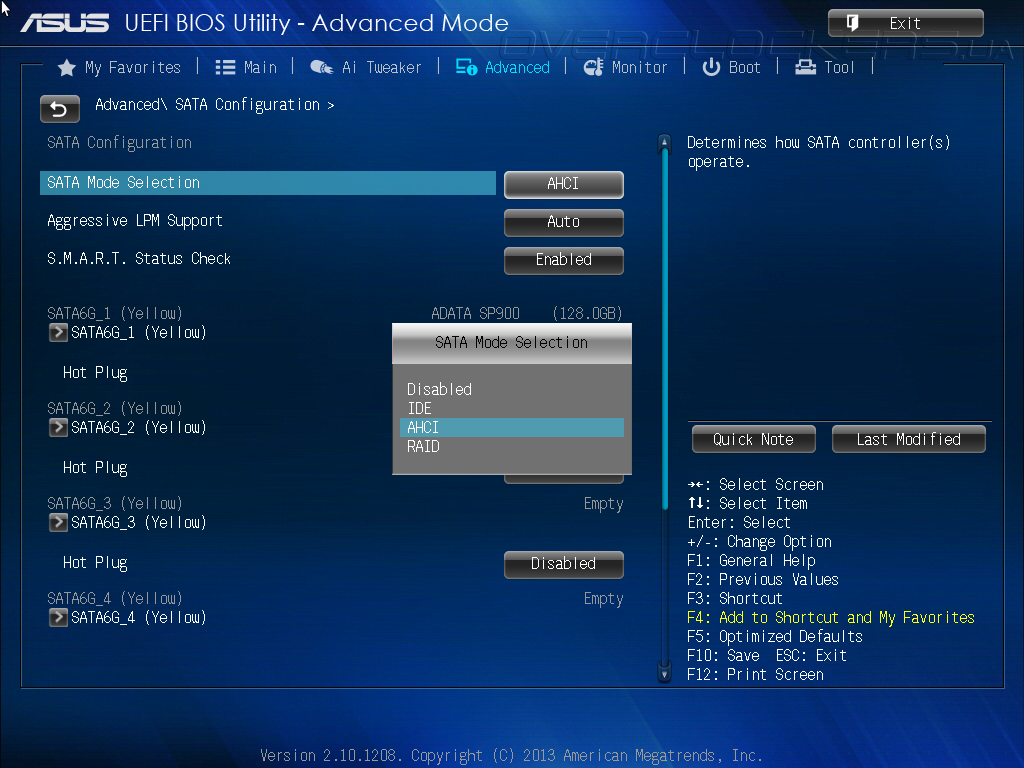

Все SATA-гнёзда теперь имеют исполнение 6 Гбит/с, а режим их работы варьируется так же, как и у старших соплеменников.

UEFI Setup ASUS H87I-Plus

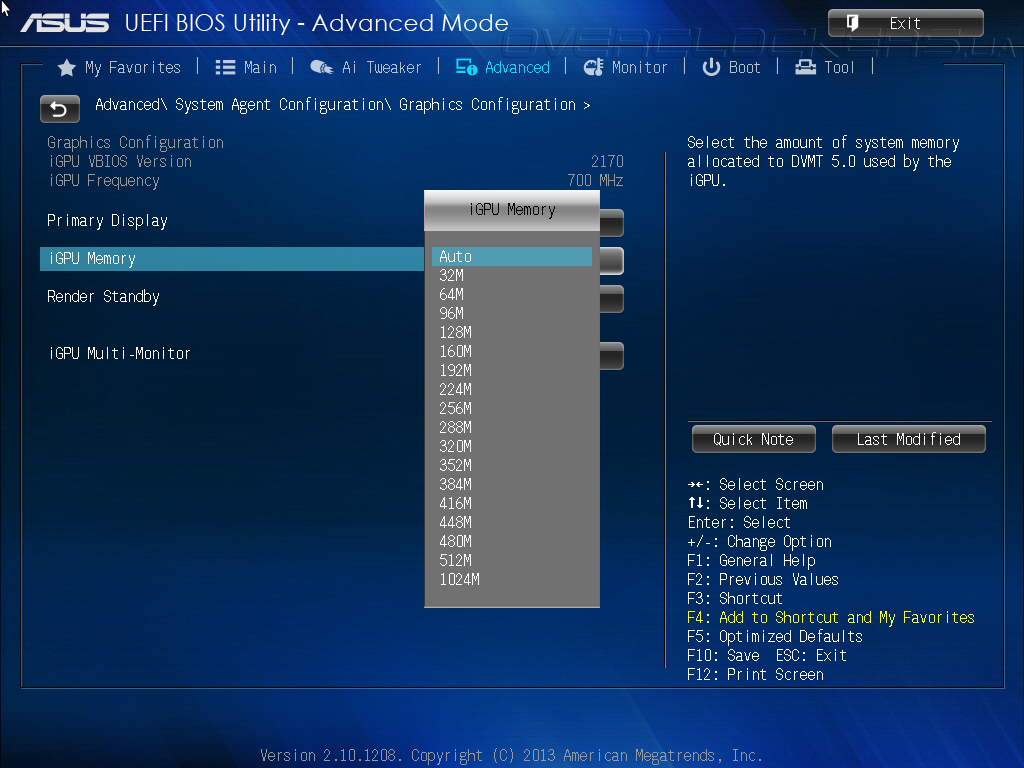

Объём видеопамяти ограничен на отметке 1024 Мбайт.

UEFI Setup ASUS H87I-Plus

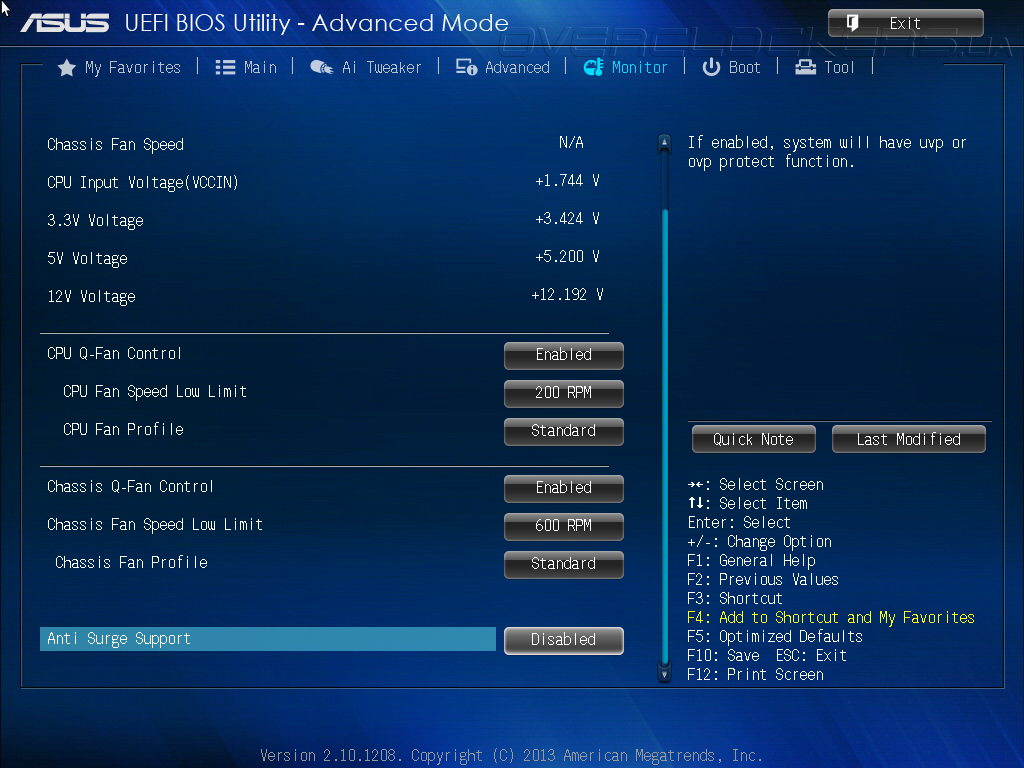

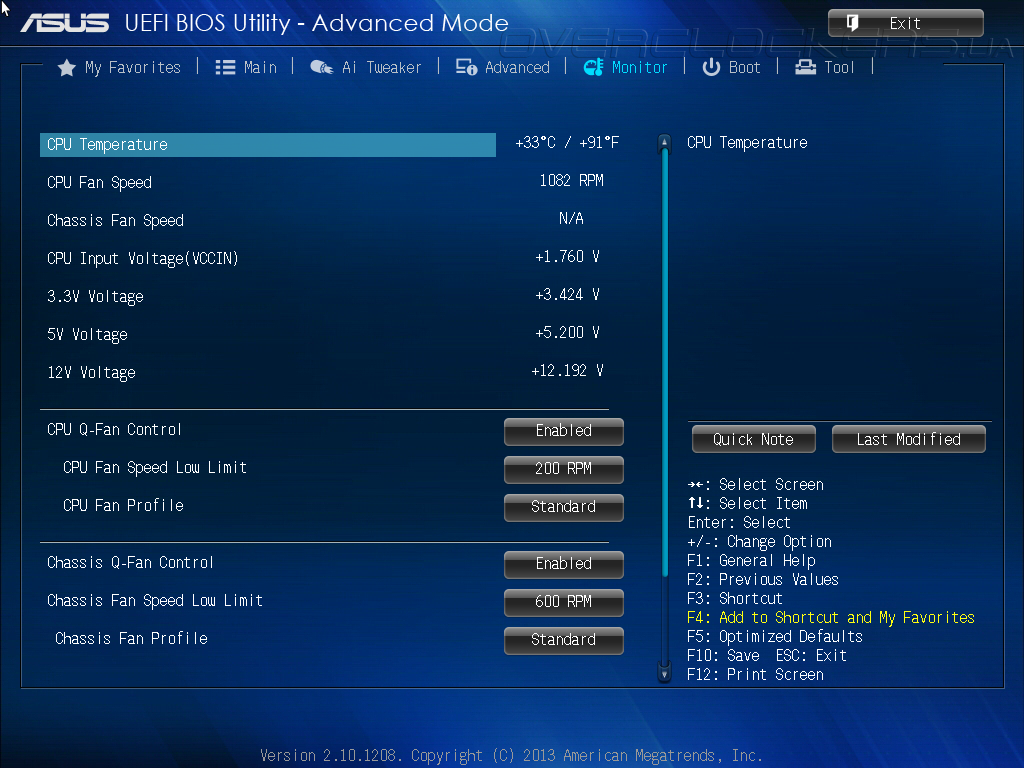

Более весомые отличия наблюдаются в разделе Monitor. Здесь отображены только самые важные характеристики. Их число существенно меньше, чем у ранее рассмотренных продуктов на базе чипсета Intel Z87.

UEFI Setup ASUS H87I-Plus

Благодаря наличию лишь двух колодок для подключения вентиляторов общая наполненность раздела оказалась крайне скромной.

UEFI Setup ASUS H87I-Plus

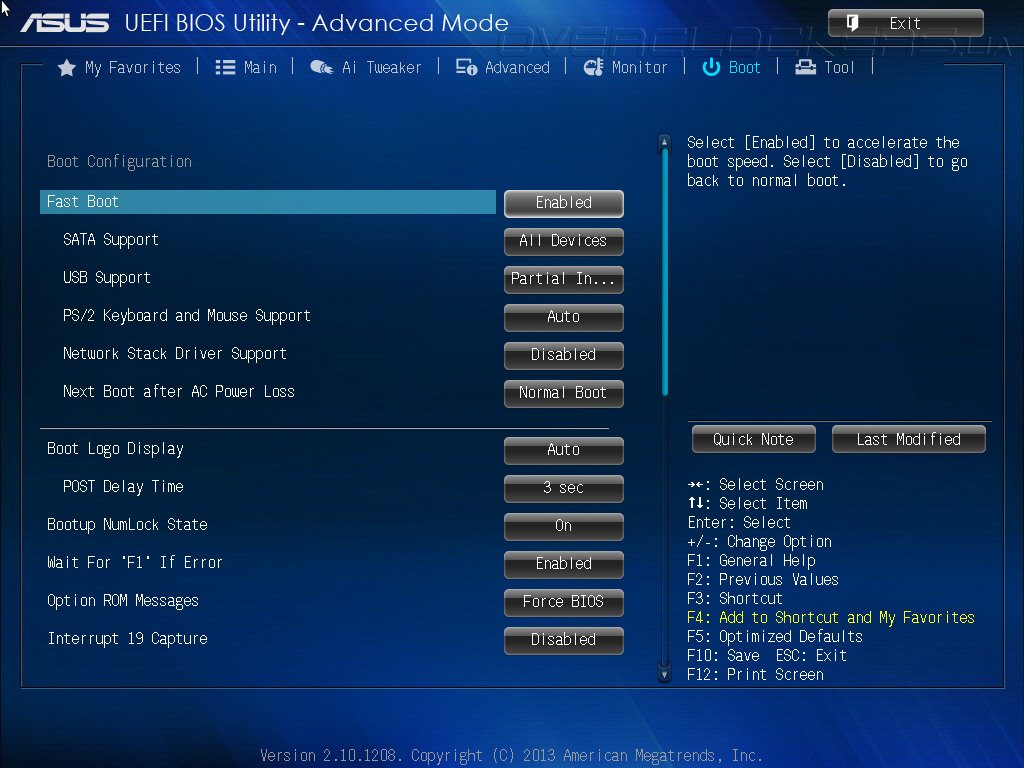

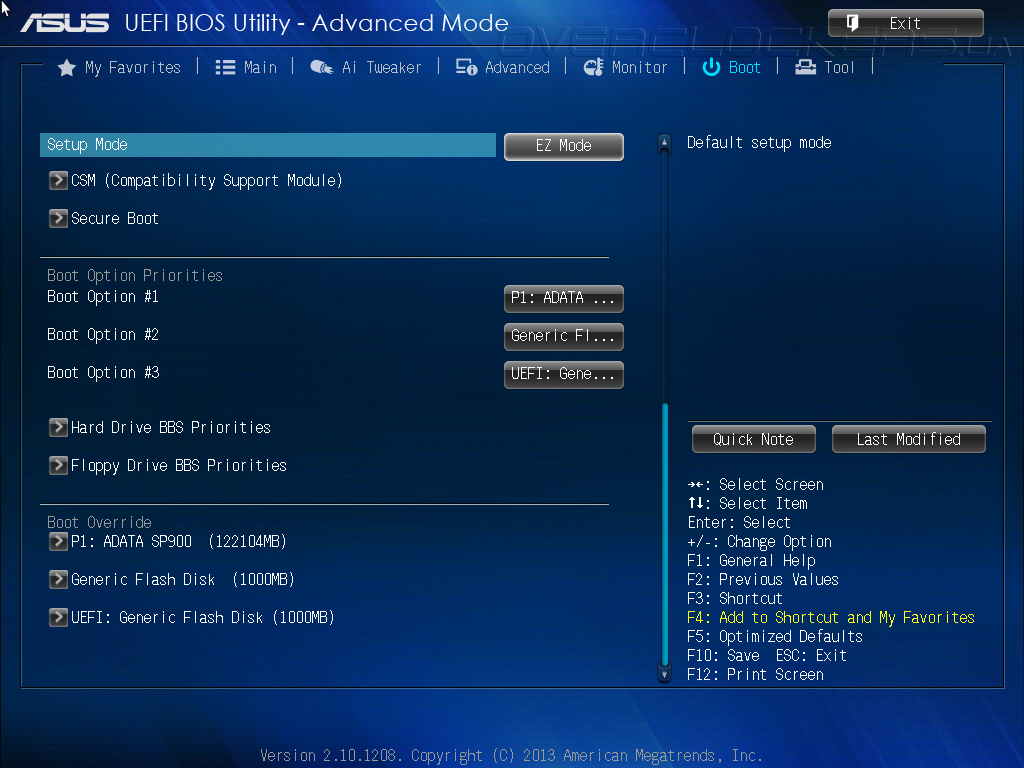

Следующая глава — Boot — не растеряла какой-либо функциональности, исключение составил пункт по настройке Direct Key в виду её отсутствия на PCB.

UEFI Setup ASUS H87I-Plus

UEFI Setup ASUS H87I-Plus

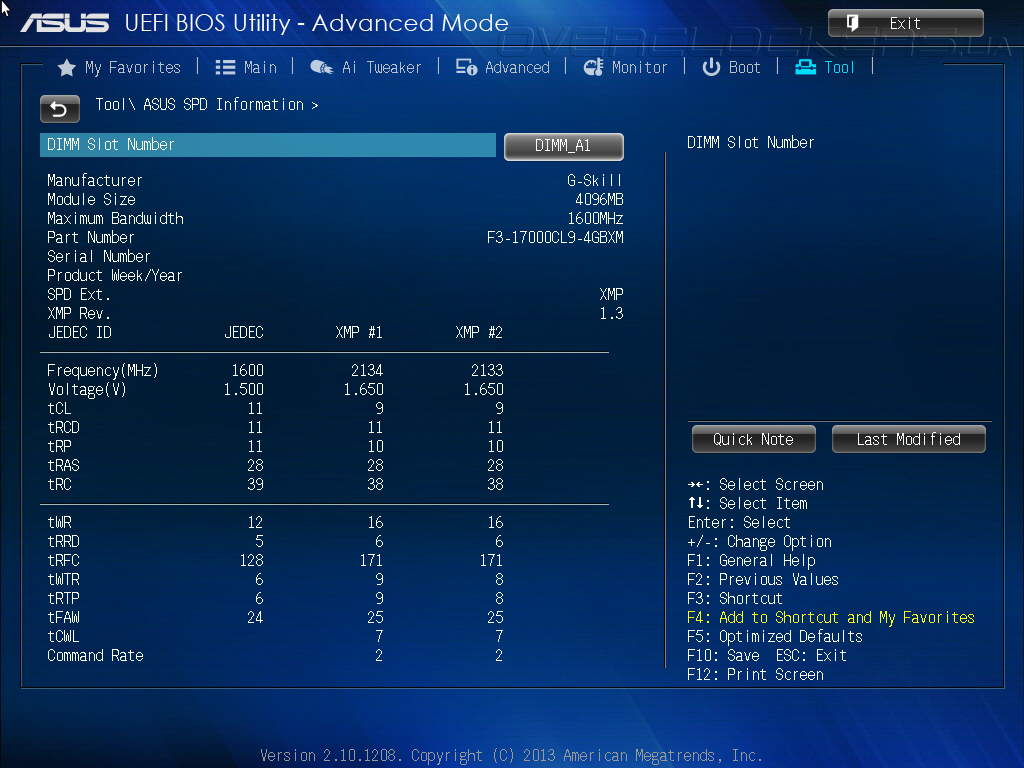

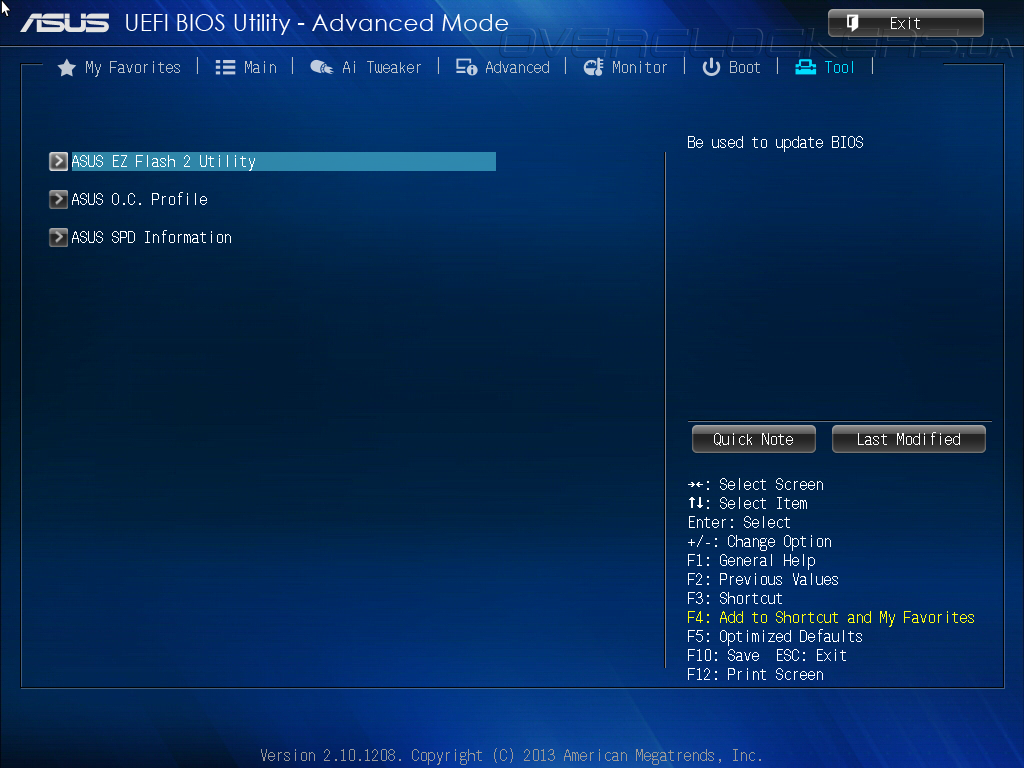

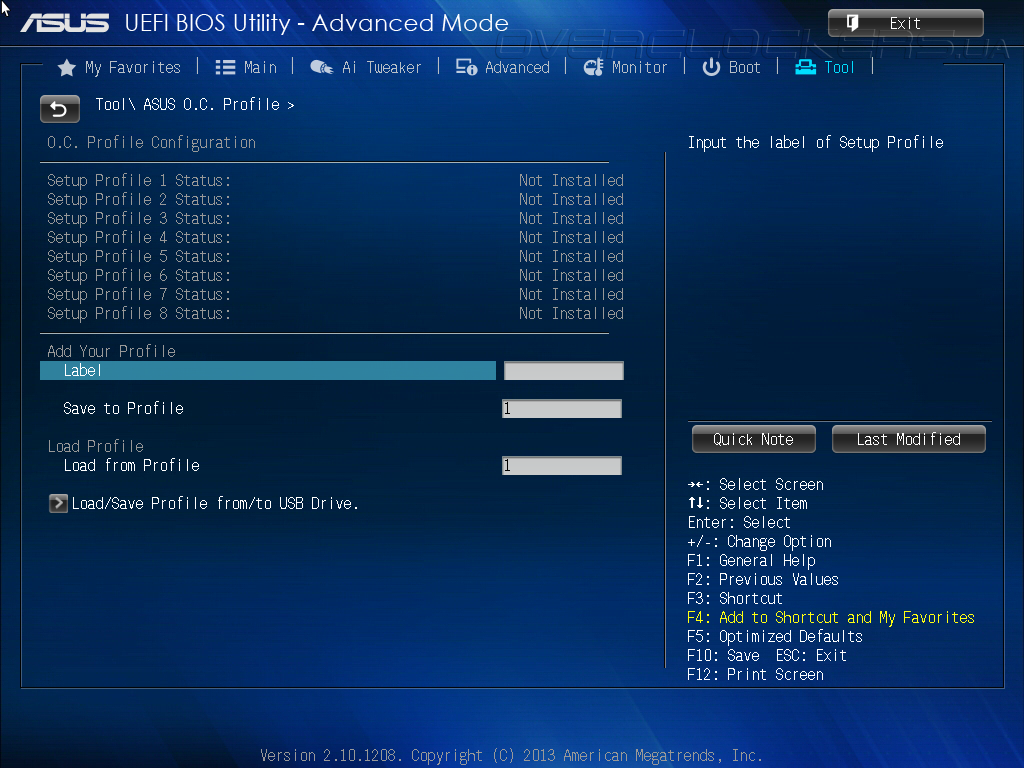

Наполнение меню Tools не подверглось изменениям, и здесь всё также доступны восемь слотов для сохранения настроек UEFI и удобный инструмент для просмотра содержимого SPD оперативной памяти.

UEFI Setup ASUS H87I-Plus

UEFI Setup ASUS H87I-Plus

UEFI Setup ASUS H87I-Plus

Сосредоточимся на самом главном разделе — Ai Tweaker. Здесь, безусловно, нас ожидают наибольшие изменения, в виду скромности возможностей H87, даже после их неожиданного расширения. Нет никакого способа по управлению опорной частотой, так что она будет фиксирована на отметке 100 МГц.

UEFI Setup ASUS H87I-Plus

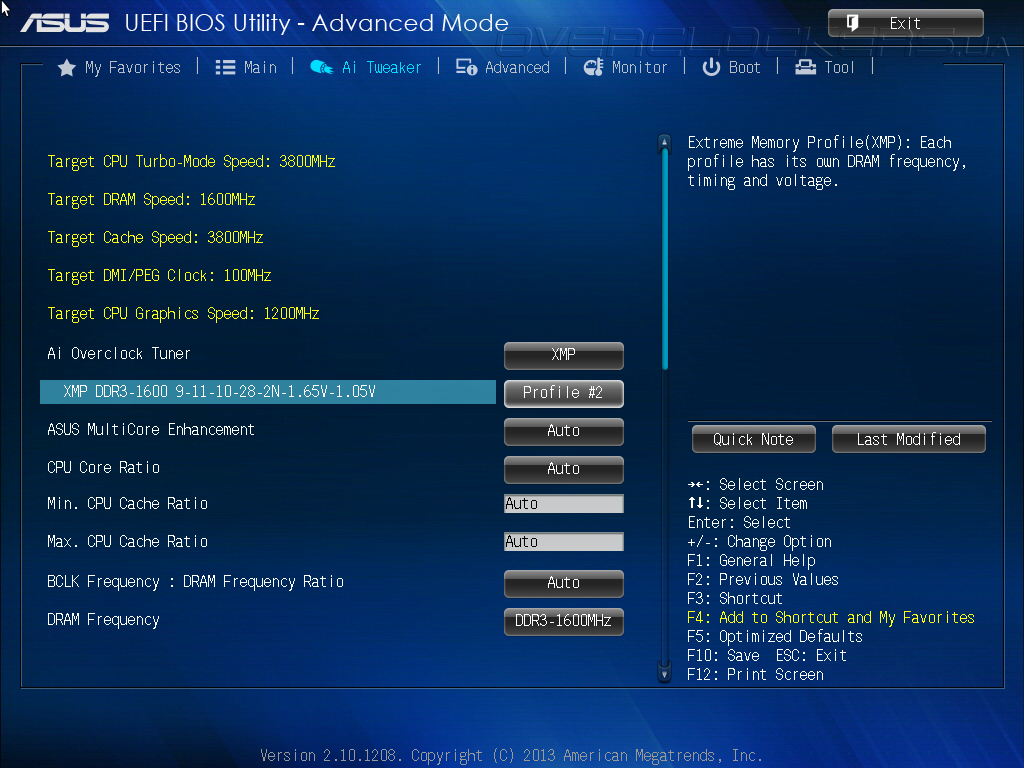

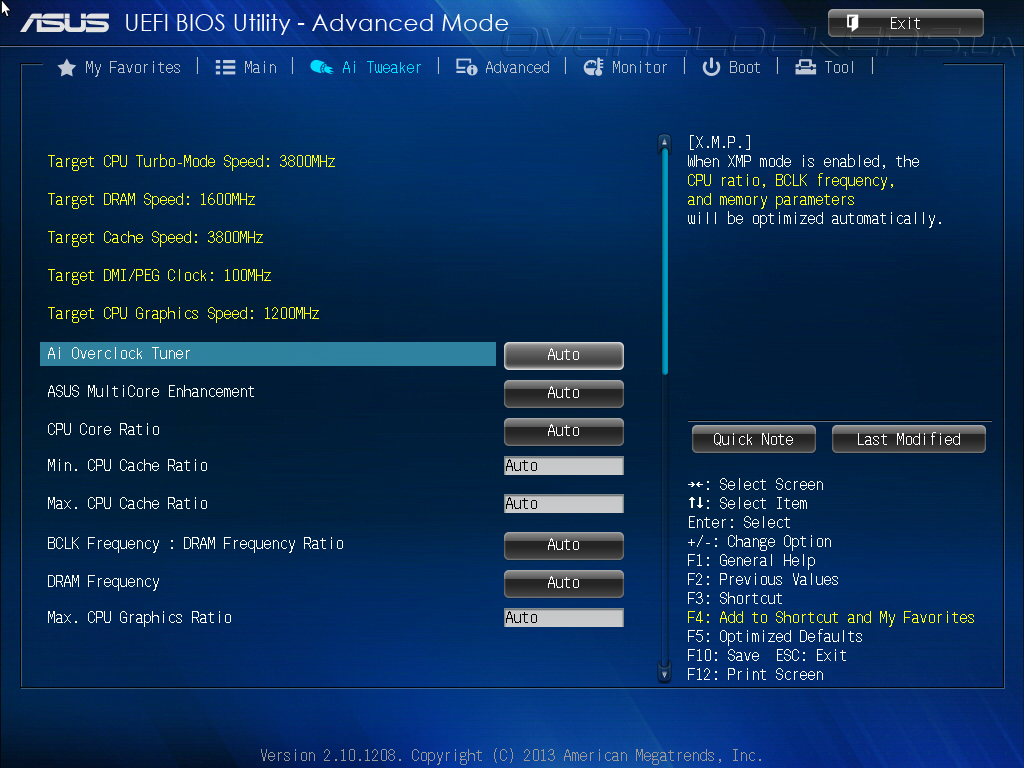

Ai Overclock Tuner позволяет активировать XMP-сценарий увеличения быстродействия системы, но каким бы элитным не был комплект оперативной памяти, итоговая частота будет ограничена на отметке 1600 МГц.

UEFI Setup ASUS H87I-Plus

UEFI Setup ASUS H87I-Plus

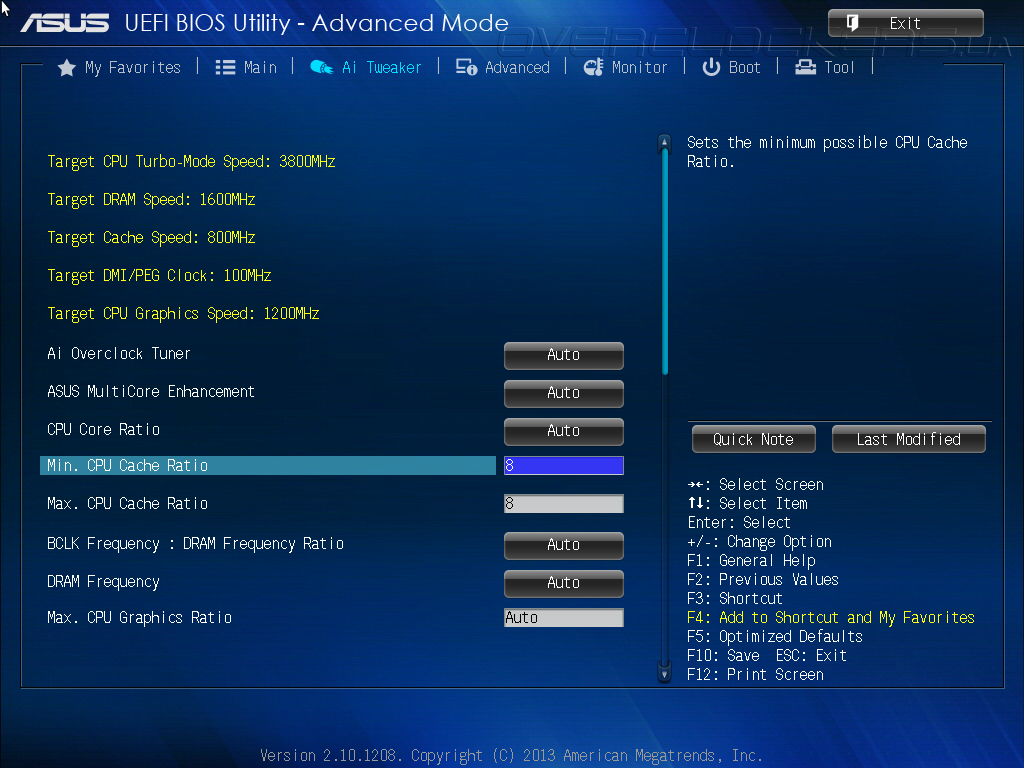

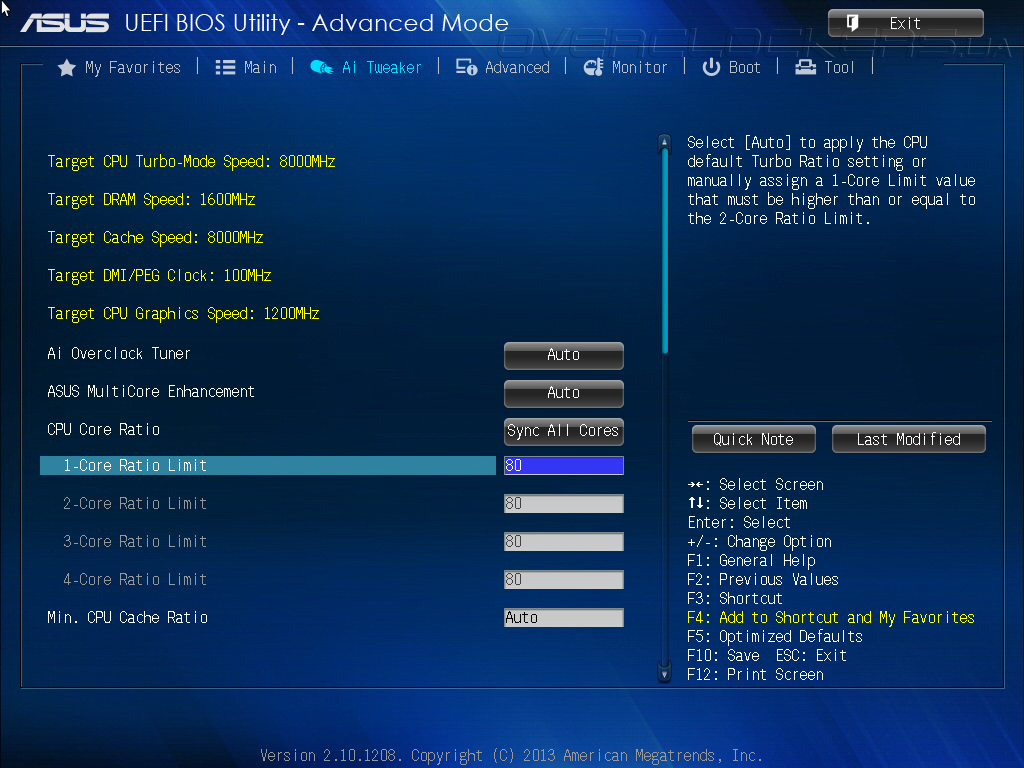

Приятным моментом стало знакомство с возможностями по изменению множителей CPU Core и Cache для нашего Core i5-4670K — они абсолютно идентичны таковым у ранее рассмотренных продуктов ASUS. Иными словами, здесь не используются какие-то готовые профили по разгону процессора — весь механизм полон и находится у нас в руках.

UEFI Setup ASUS H87I-Plus

UEFI Setup ASUS H87I-Plus

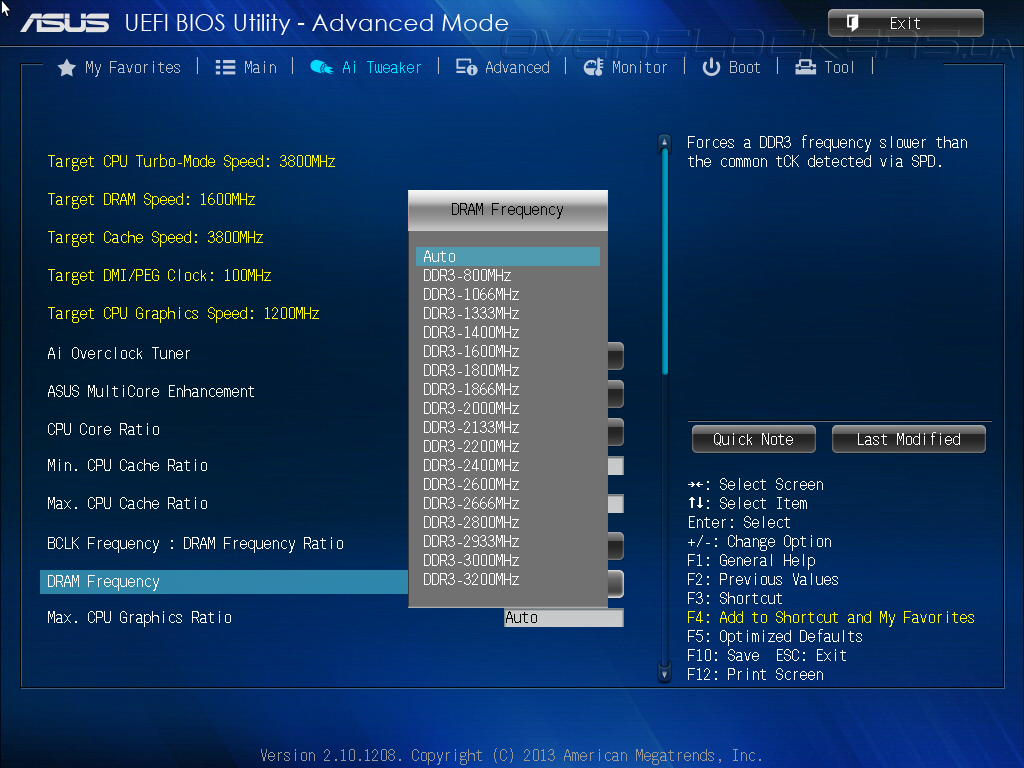

Возможная (максимальная) частота оперативной памяти составляет задекларированные 3200 МГц, но не стоит обольщаться и забывать про предел в 1600 МГц.

UEFI Setup ASUS H87I-Plus

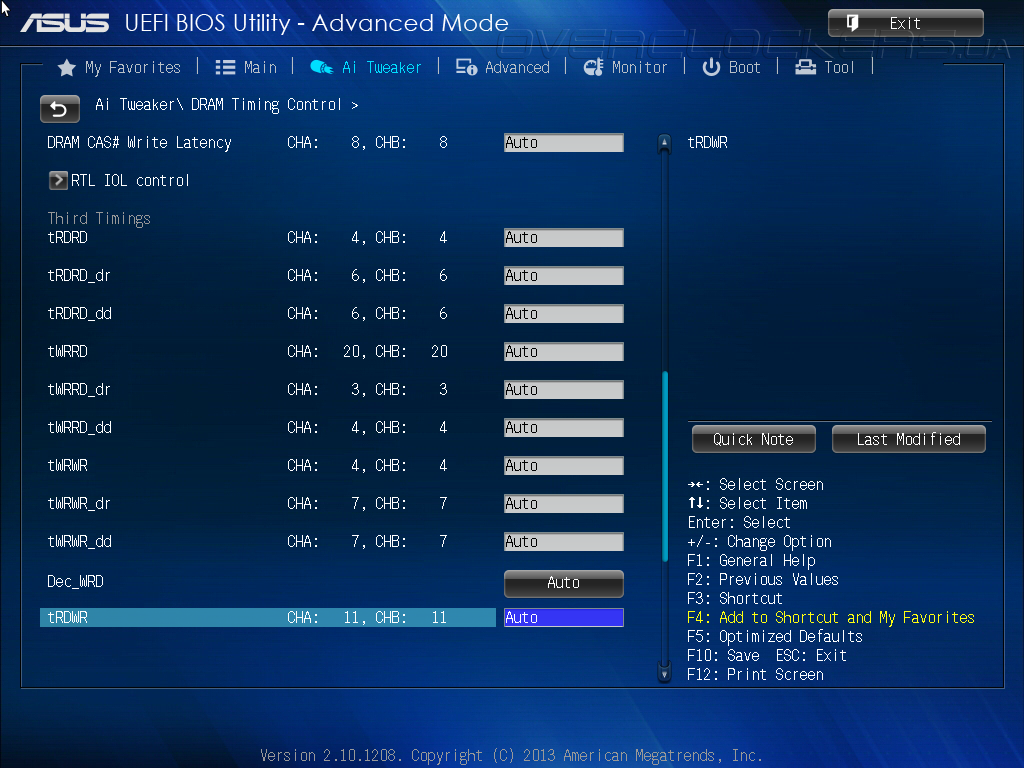

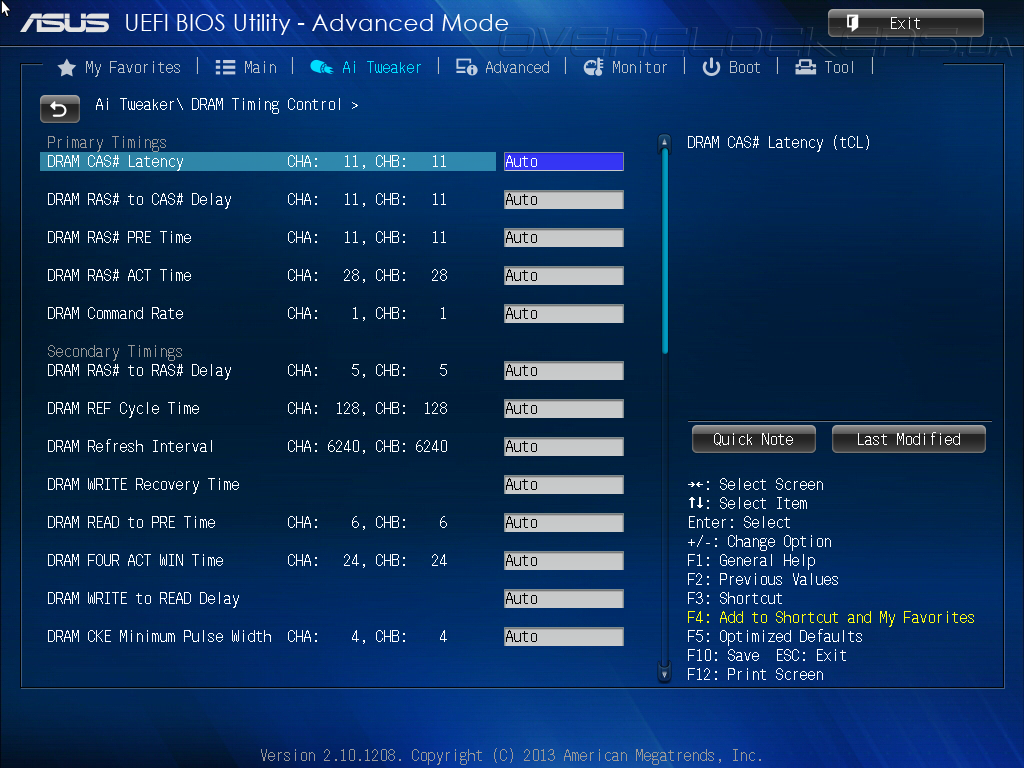

Настройки задержек по прежнему весьма богаты.

UEFI Setup ASUS H87I-Plus

UEFI Setup ASUS H87I-Plus

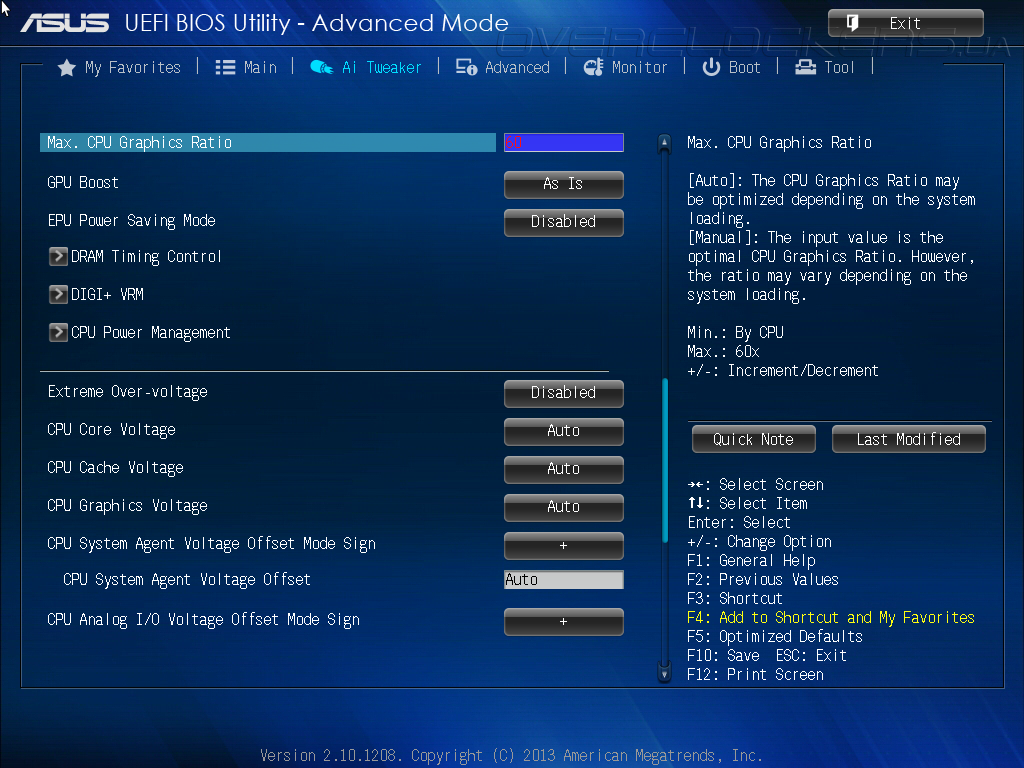

Частотная конфигурация встроенного графического ядра не подвергалась усечению. А вот пункт OC Tuner сменился на GPU Boost. EPU Power Saving также доступен для активации.

UEFI Setup ASUS H87I-Plus

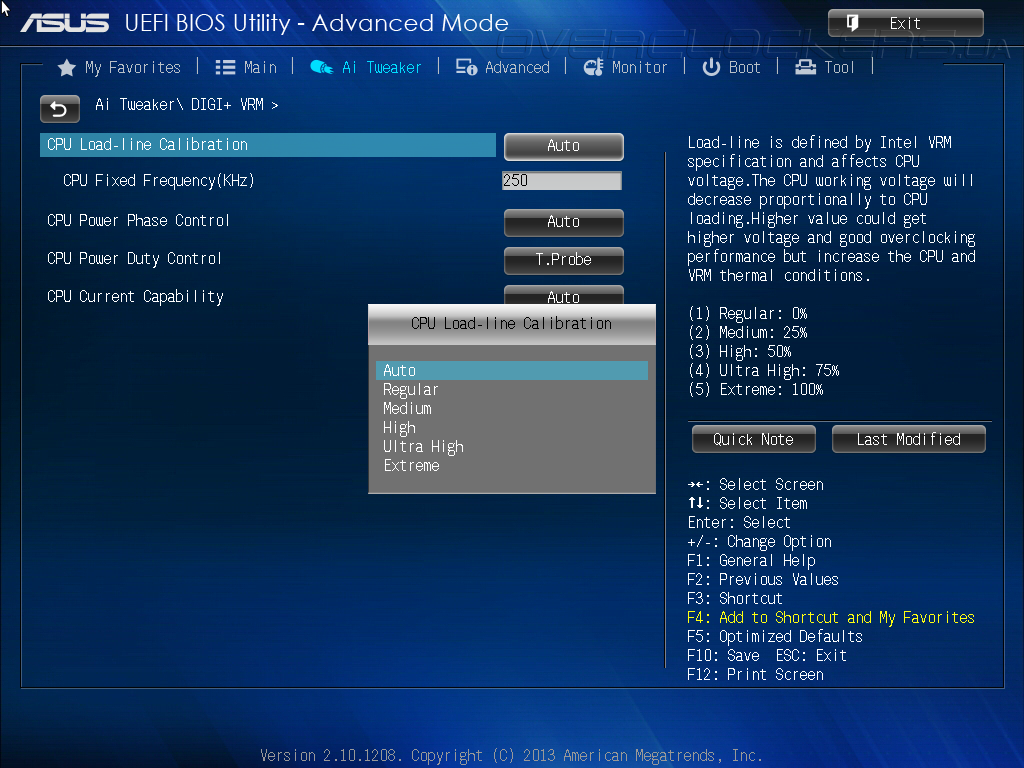

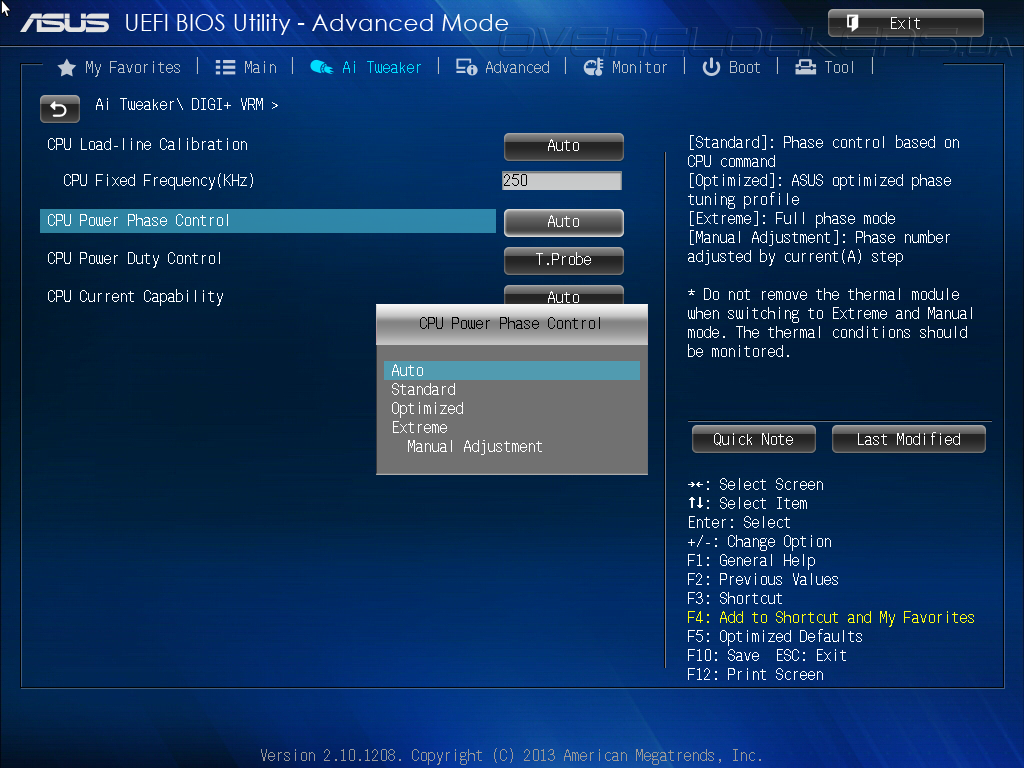

Возможности фирменного регулятора напряжения DIGI+ оказались урезаны. Из них пропали все пункты, относящиеся к DRAM, очевидно, из-за их неуместности в комплексе с H87. Количество отсечек в работе LLC уменьшилось до пяти.

UEFI Setup ASUS H87I-Plus

UEFI Setup ASUS H87I-Plus

UEFI Setup ASUS H87I-Plus

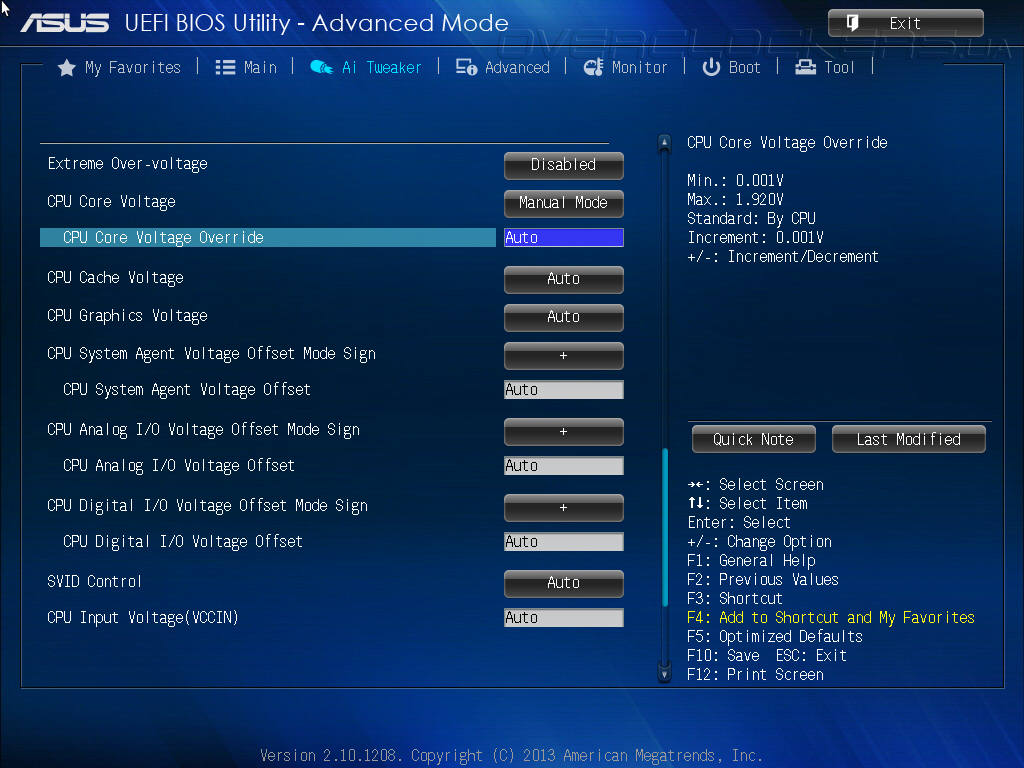

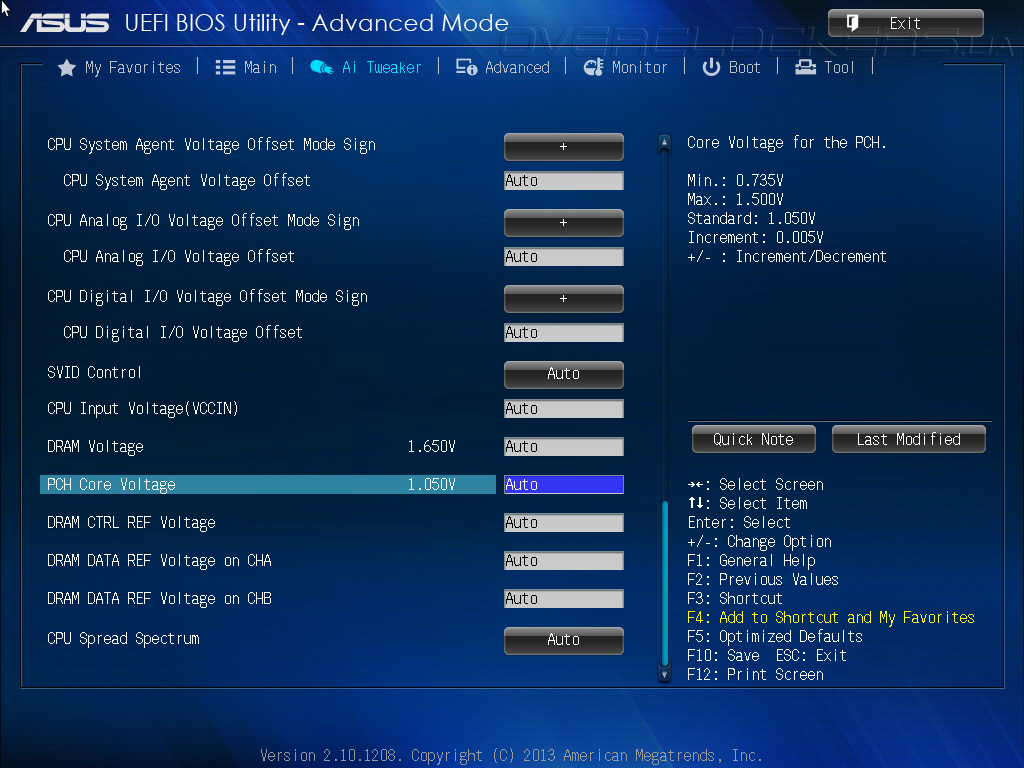

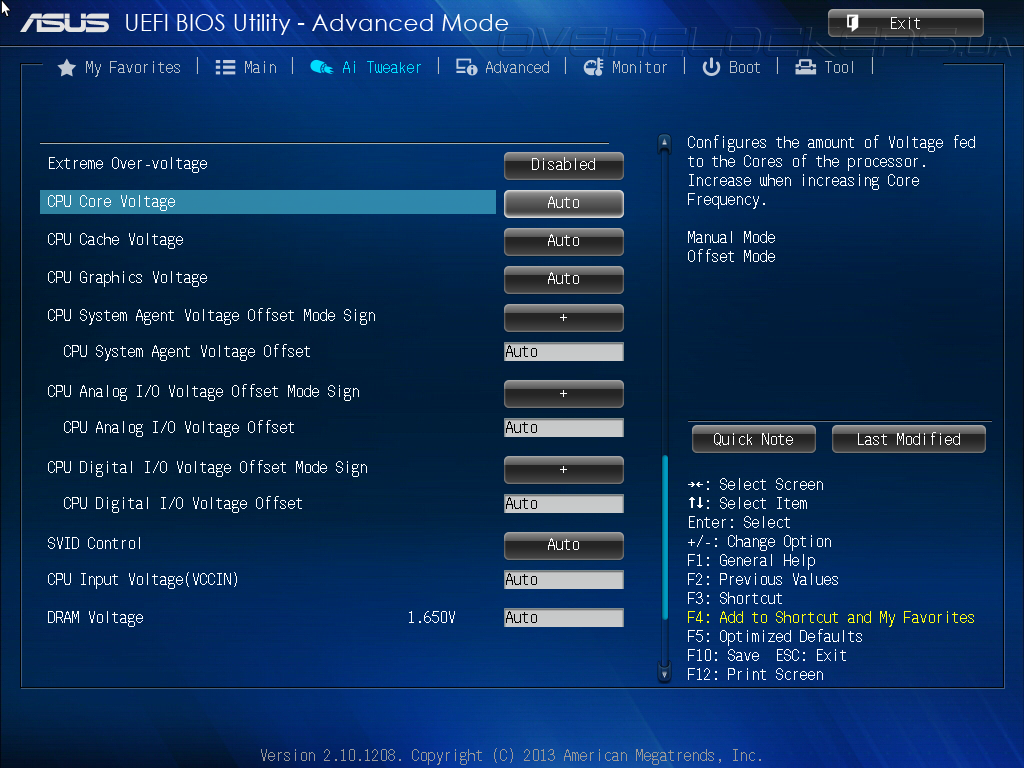

Замыкающий блок Ai Tweaker ответственен за разнообразные напряжения, действующие на основных узлах системы. Теперь нет возможности увидеть хоть какой-то точный показатель. Все пункты оказываются наполнены параметром Auto, а где-либо рядом нет реальных цифр, за исключением напряжения оперативной памяти и чипсета. Позабыли даже про напряжение Vcc In, значение которого успешно отображается в меню Monitor.

UEFI Setup ASUS H87I-Plus

UEFI Setup ASUS H87I-Plus

Что же до возможных значений напряжений, формируемых на CPU и «северном мосте», то беспокоиться не о чем. Величины их идентичны более именитым товарищам.

UEFI Setup ASUS H87I-Plus

Сведём основные параметры, необходимые для разгона системы, в единую таблицу:

Параметр Диапазон регулировки Шаг
CPU Core Ratio (Multiplier) 8–80 1
CPU Load-line Calibration Auto
Regular (0%)
Medium (25%)
High (50%)
Ultra High (75%)
Extreme (100%)
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,001–1,92 0,001
CPU Input Voltage (B) 0,8–2,7 0,01
CPU Cache Ratio (Multiplier) 8–80 1
CPU Cache Voltage Override (В) 0,001–1,92 0,001
DRAM Frequency (МГц), задекларировано 1400–3000, 800–3200 200, 266
DRAM Voltage (B) 1,185–1,800 0,005
CPU System Agent Voltage Offset (В) (+/-) 0,001–0,999 0,001
PCH Core Voltage (В) 0,735–1,50 0,005
Max. CPU Graphics Ratio (Multiplier) 8(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,001–1,92 0,001

Имеющиеся возможности UEFI по тонкой настройке системы скромнее, чем у ранее рассмотренных плат, но их вполне достаточно для выполнения разгона.


Комплектное ПО

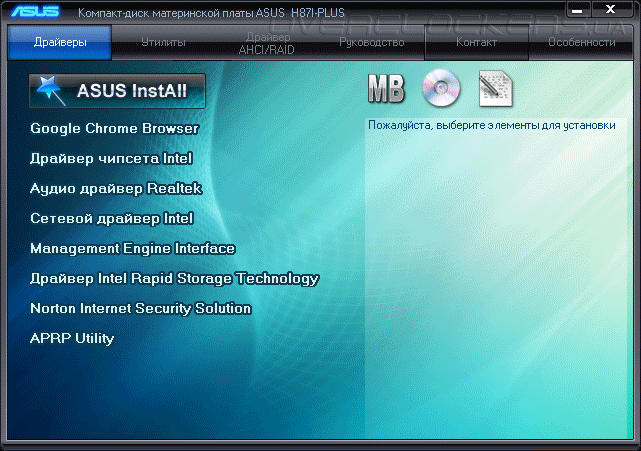

Внешний вид и структура меню при работе с диском поддержки ничем новым не порадовала.

ASUS H87I-Plus

Алгоритм работы инструмента InstAll также не претерпел изменений.

ASUS H87I-Plus

В состав фирменного комплекса AI Suite III вошло несколько меньшее число вспомогательных утилит, по сравнению с более функциональными сёстрами.

ASUS AI Suite 3

Панель мониторинга по возможностям полностью идентична разделу UEFI — Monitor.

ASUS AI Suite 3

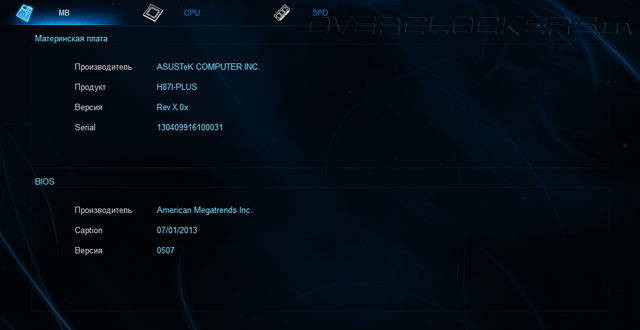

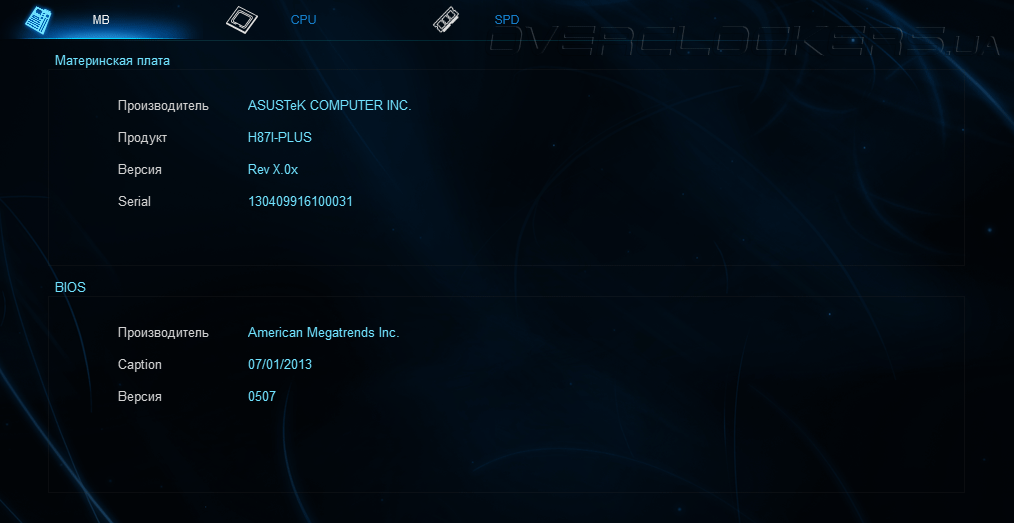

Информация о системе отображается правильно.

ASUS AI Suite 3

Не смотря на отсутствие какой-либо громкой технологии оптимизации, как, например, Dual Intelligent Processors 4 у Z87-Plus, структура организации работы AI Suite идентична. Запустив лишь одну из составляющих только что озвученного комплекса старшего представителя — происходит переход в следующую общую оболочку, из которой простым переходом по вкладкам мы активируем интересующие нас подразделы, без необходимости возврата к общему окну комплекса AI Suite.

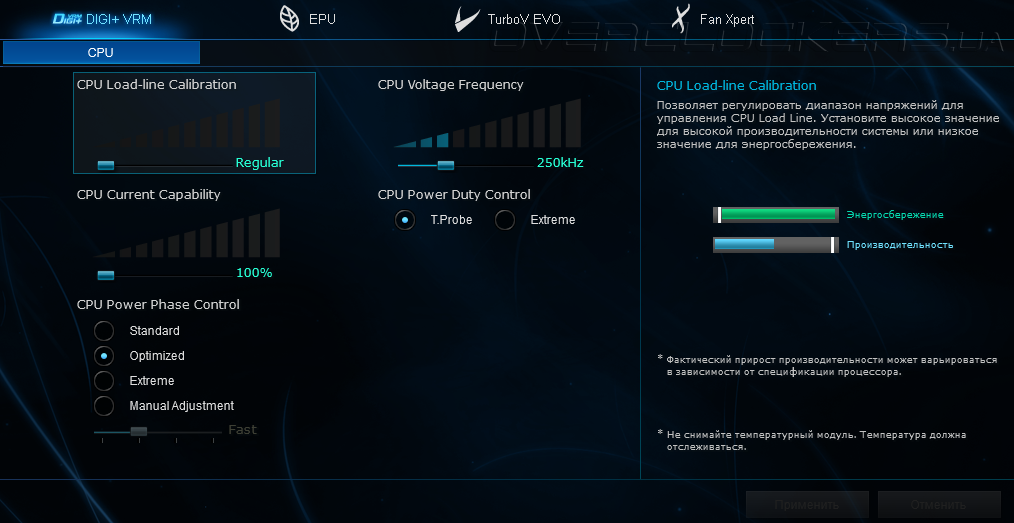

Структура блока DIGI+ VRM, как и с мониторингом напряжений, лишь дублирует функциональную возможность, доступную в UEFI. По этой причине все настройки, относящиеся к DRAM у старших продуктов, исчезли.

ASUS AI Suite 3

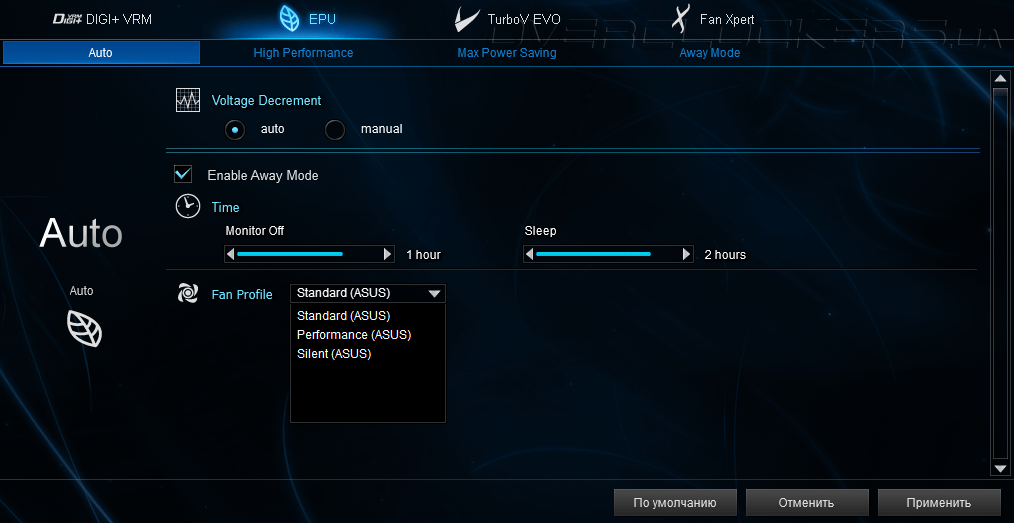

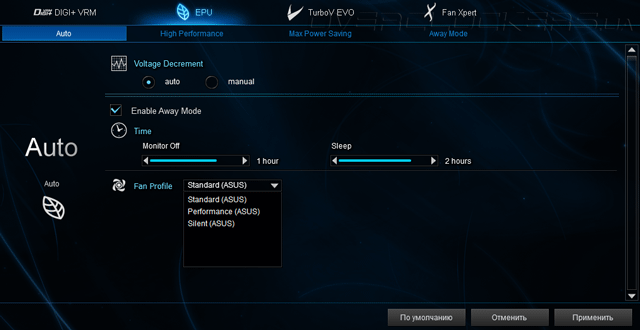

Зато модуль EPU никак не растерял своих богатых возможностей.

ASUS AI Suite 3

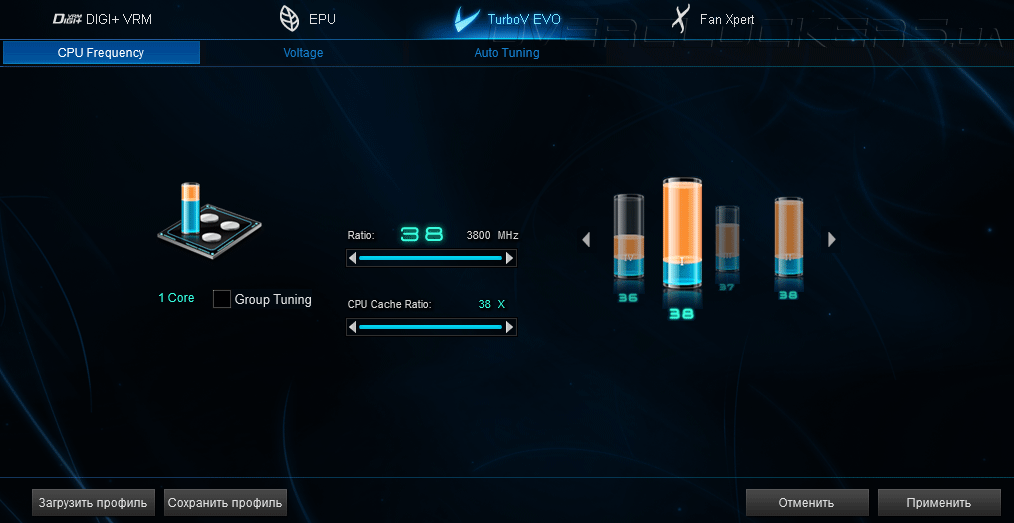

Раздел, посвященный оверклокингу, базируется на возможностях UEFI — теперь никак нельзя влиять на опорную частоту, да и количество изменяемых напряжений тоже немного убавилось.

ASUS AI Suite 3

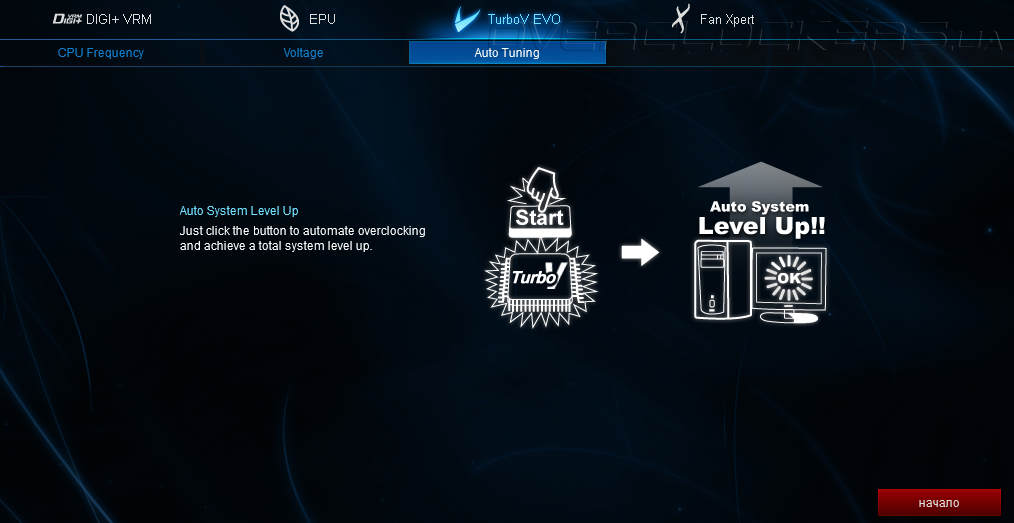

Новообретённые возможности заключаются в активации автоматического разгона системы по нажатию одной лишь кнопки.

ASUS AI Suite 3

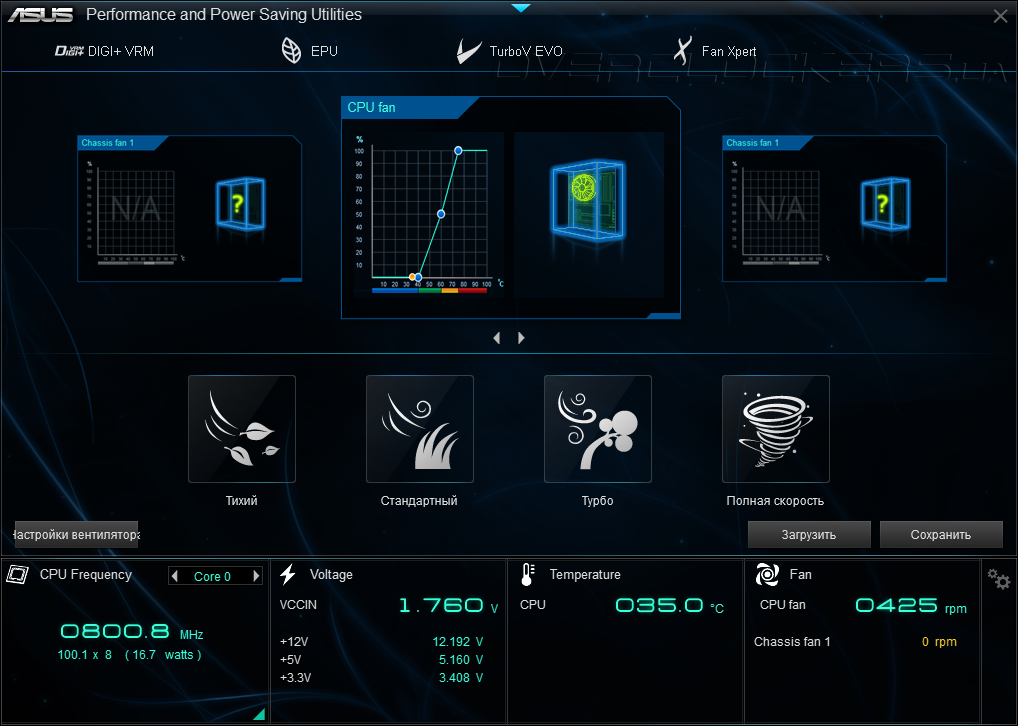

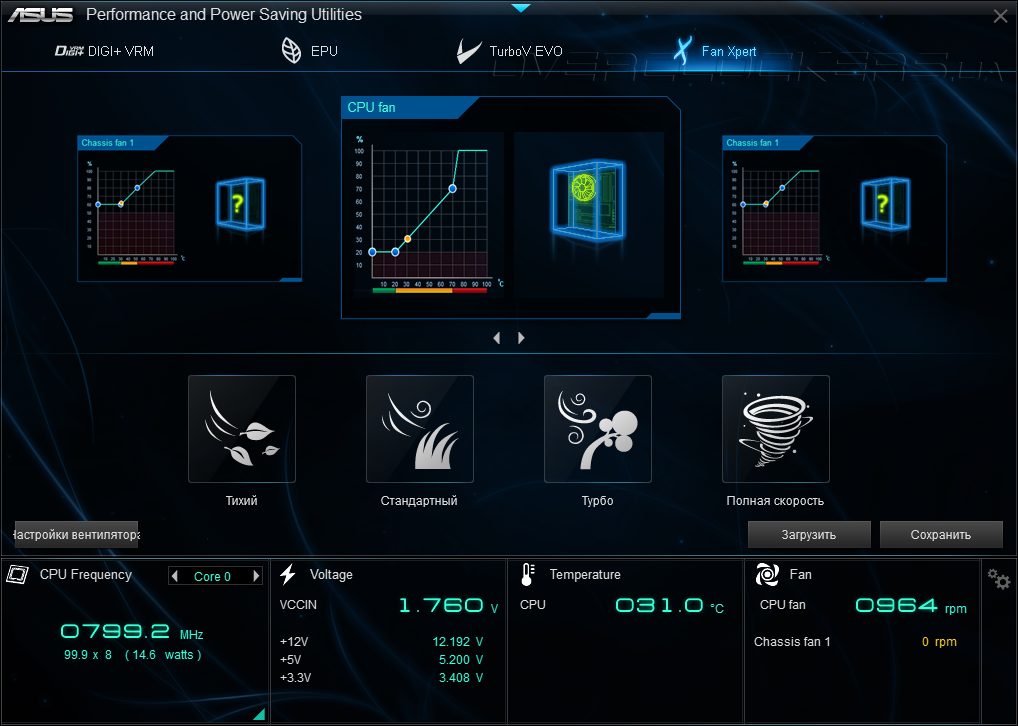

Модуль Fan Expert потерял цифру 2.

ASUS AI Suite 3

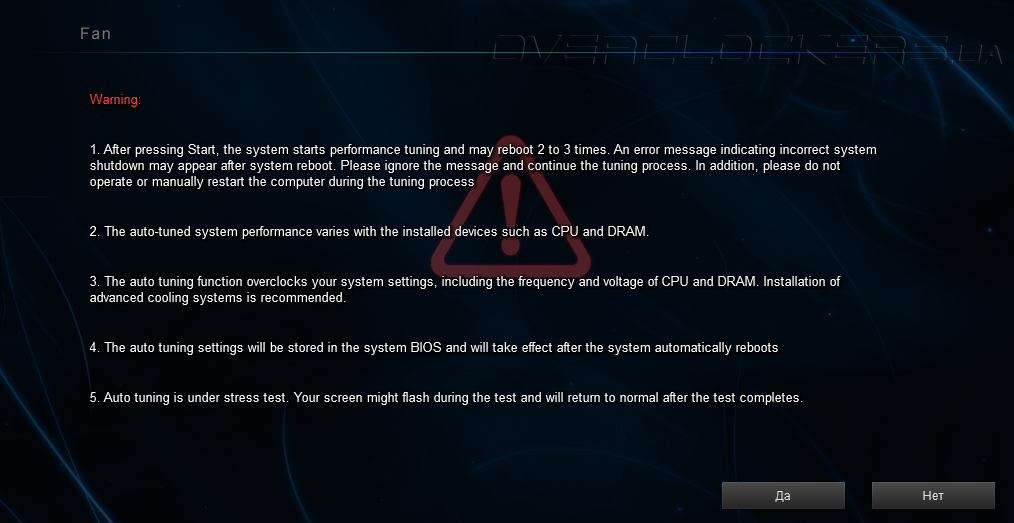

Теперь при калибровке вентиляторов запускается единый механизм по оптимизации работы системы, в обязанности которого входит и её разгон.

ASUS AI Suite 3

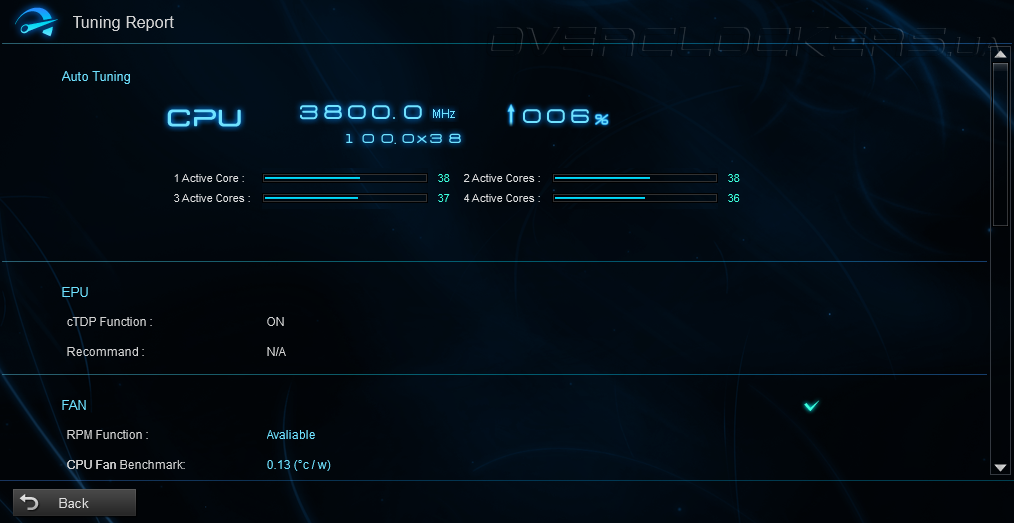

Поскольку при тестировании Fan Expert мы никак не разгоняли процессор, то и получившиеся результаты оказались скромными. С другой стороны, мы всего лишь хотели откалибровать охладитель, а лишняя нагрузка в виде автотюнинга здесь немного неуместна.

ASUS AI Suite 3

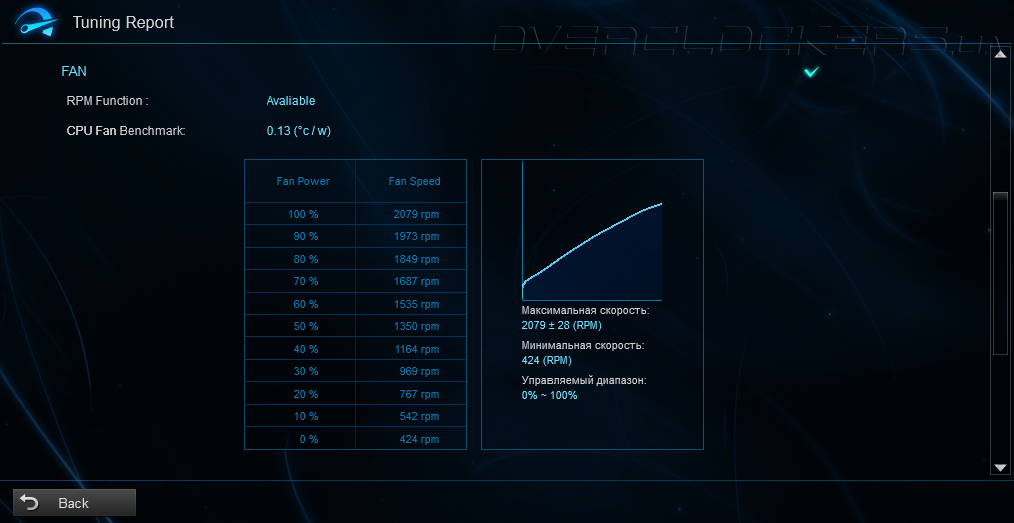

Полученная таблица с характеристиками выявила общий стиль в подходе к измерениям и калибровке.

ASUS AI Suite 3

По всей видимости, цифра 2 должна означать двойственный характер, проявляемый в управлении охладителей старшими продуктами. У нашей H87I-Plus отсутствует RPM Mode, поэтому единый алгоритм управления вентиляторами основывается на ШИМ-методе.

ASUS AI Suite 3

Значение оборотов с применением автоматических настроек выявляет идентичный подход к таковой реализации у всех рассмотренных на сегодня плат ASUS на платформе LGA1150.

ASUS AI Suite 3

Перейдем к тестированию, где сможем проверить возможности AI Suite по автоматическому разгону.
