Обзор материнской платы ASUS Vanguard B85. Разгоняем Core i5-4670K на B85

Возможности UEFI

Продукт совсем недавно появился на рынке, поэтому успел обзавестись лишь одним обновлением микрокода. Для процедуры прошивки мы воспользовались встроенной в UEFI утилитой EZ Flash 2.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

Внешний вид упрощённого EZ Mode уже хорошо знаком нашим постоянным читателям. Интуитивно понятную форму здесь обрели элементы по изменению даты и времени; рядом приведена информация об используемых компонентах — самой материнской плате и версии её прошивки, разновидность используемого процессора, его текущая температура, действующее напряжение. Для оперативной памяти доступны к активации XMP-профили (при их наличии), а ещё здесь есть быстрый выбор режима работы системных охладителей — для всех пяти каналов.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

Кроме этого, можно выполнить разгон системы в один клик или же снизить её быстродействие для лучшей энергоэффективности. Ниже простым перетягиванием выполняется изменение приоритета использования загрузочных устройств. Незакреплёнными за горячими кнопками оказались: изменение языка интерфейса, информация о подключенных устройствах SATA и вызов меню сохранения/выхода.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

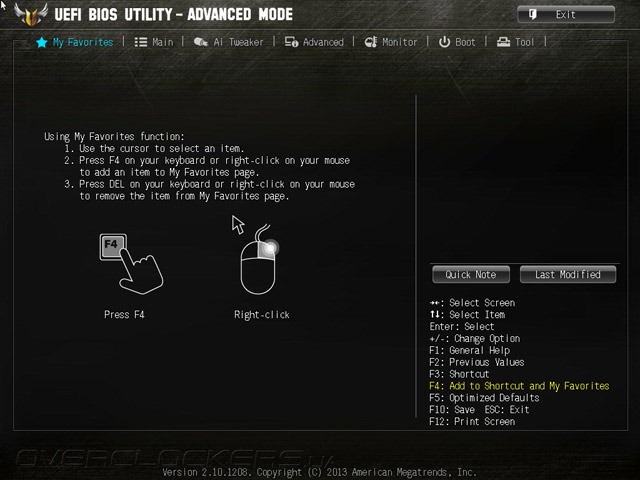

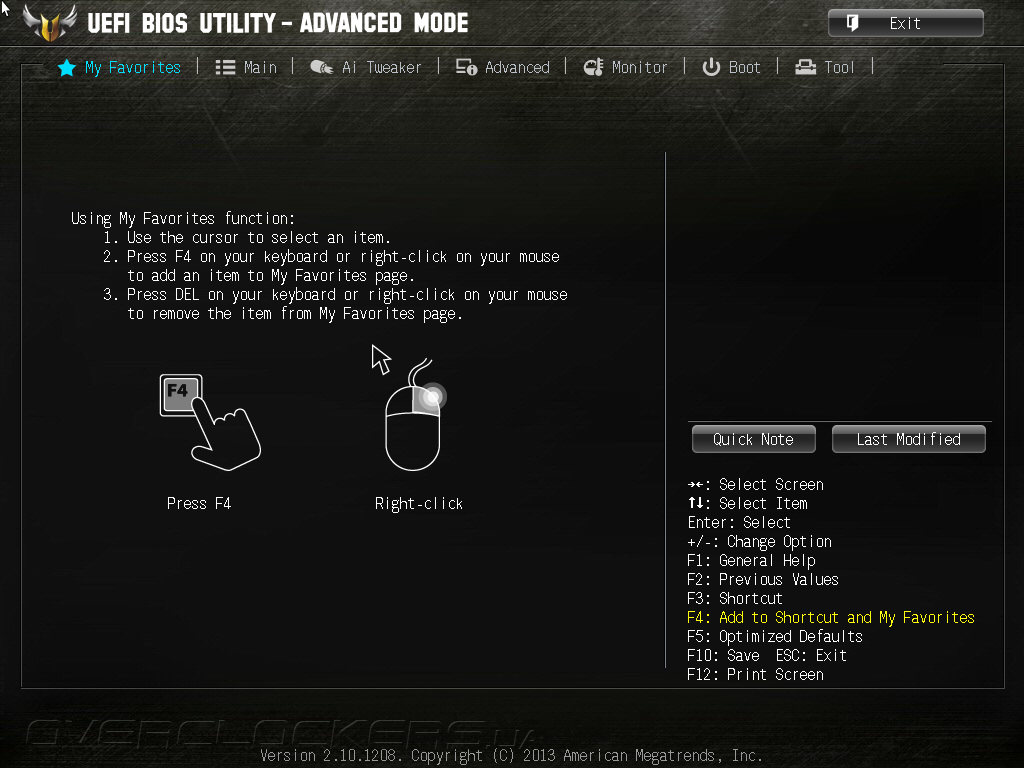

В расширенном режиме настроек первым пунктом является My Favorites, здесь можно создать ярлыки для наиболее часто используемых пунктов из прочих разделов.

UEFI Setup ASUS Vanguard B85

Следующий раздел — Main — содержит краткие сведения о системных компонентах (менее подробные, чем отображаемые в EZ Mode) и прочие возможности, повторяющие половину функционала стартовой страницы. Ещё можно установить пароль, воспользовавшись пунктом меню Security.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

Наиболее интересный для нас раздел — Ai Tweaker. В его шапке расположились информационные поля, чьё содержимое тот час меняется, как только мы проводим изменения в настройках компонентов системы. Бегло окинув взглядом наполнение этой страницы можно преисполниться оптимизмом — настроек вполне предостаточно для выполнения разгона процессора.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

Первый пункт — Ai Overclock Tuner — лишился значения Manual, поскольку B85 всё же не позволяет манипулировать базовой частотой системной платы. Остался выбор между режимами Auto и XMP.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

В то же время с CPU Core Ratio всё в полном порядке, механизм ничем искусственно не ограничен. Это справедливо и для CPU Cache Ratio.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

Судя по всему, прошивку просто «портировали» из более функциональной модели, позабыв убрать лишние функции, которые особенно забавно дают о себе знать в разделе DRAM Frequency.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

OC Tuner тоже лишился выбора между Ratio First и BCLK First по вполне понятным причинам. Теперь есть лишь один (очевидно — первый) вариант, который можно активировать; не позабыт EPU Power Saving Mode.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

Настройка конфигурации задержек оперативной памяти упрощению не подверглась — механизм по-прежнему богат своими возможностями.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

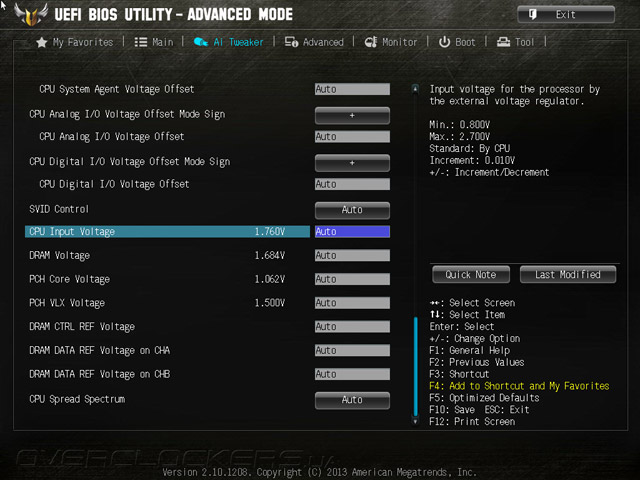

Модуль по управлению и контролем над питанием узлов лишился пунктов, ответственных за DRAM, что вполне логично, учитывая невозможность повышения частоты выше отметки в 1600 МГц. Для ЦП всё выглядит достаточно неплохо, практически идентично более маститому соплеменнику — Gryphon Z87.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

О подразделе CPU Power Management тоже не забыли, впрочем, ещё ни разу нам не доводилось что-либо там менять.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

Диапазоны изменения напряжений оказались практически идентичными более старшим продуктам.

UEFI Setup ASUS Vanguard B85

Все важные параметры мы свели в единую таблицу.

Параметр Диапазон регулировки Шаг
CPU Core Ratio (Multiplier) 8–80 1
CPU Load-line Calibration Auto/Level1…8 1
CPU Current Capability (%) Auto/100…140 10
CPU Power Thermal Control 124–152 2
CPU Core Voltage Override (В) 0,001–1,92 0,001
CPU Input Voltage (B) 0,8–2,7 0,01
CPU Cache Ratio (Multiplier) 8–80 1
CPU Cache Voltage Override (В) 0,001–1,92 0,001
DRAM Frequency (МГц) 1400–3000
800–3200
200
266
DRAM Voltage (B) 1,20–1,92 0,01
CPU System Agent Voltage Offset (В) (+/–) 0,001–0,999 0,001
CPU Analog I/O Voltage Offset (+/–) 0,001–0,999 0,001
CPU Digital I/O Voltage Offset (+/–) 0,001–0,999 0,001
PCH Core Voltage (В) 0,70–1,50(by DRAM Voltage) 0,0125
PCH VLX Voltage (В) 1,20–2,00 0,0125
Max. CPU Graphics Ratio (Multiplier) 8(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,001–1,92 0,001

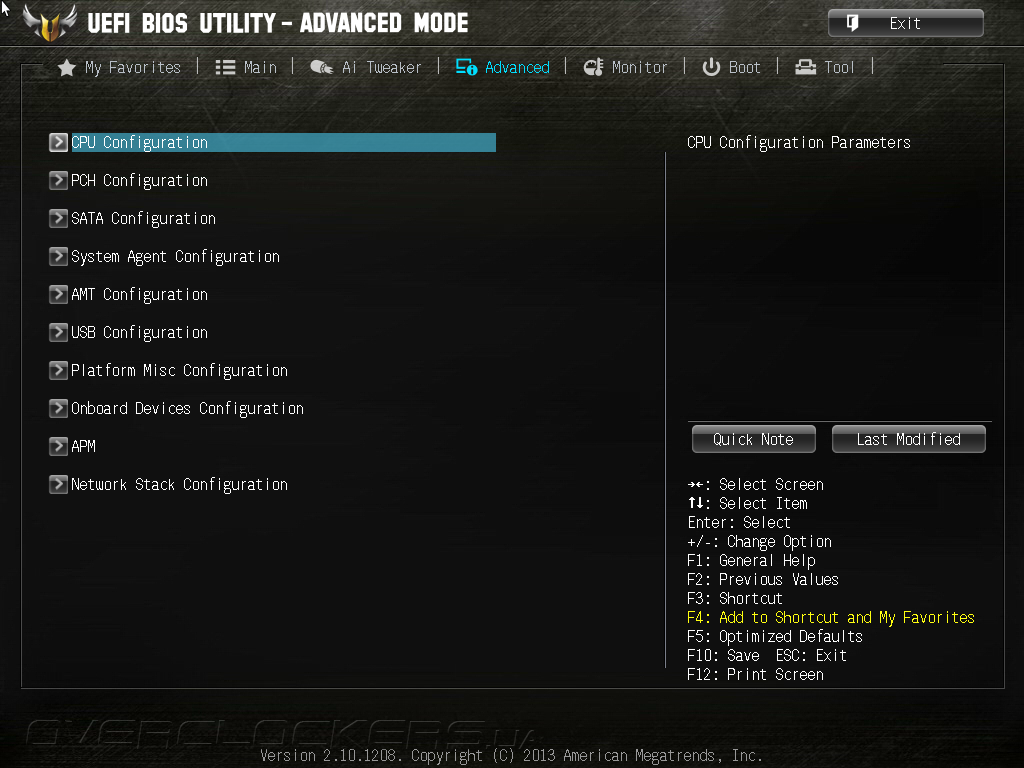

Страница Advanced выглядит полноценно, более того, в виду возможностей B85, она обзавелась ещё одним пунктом — AMT Configuration.

UEFI Setup ASUS Vanguard B85

CPU Configuration содержит в себе пункты по тонкой настройке его режима работы, не вошедшие в предыдущий раздел. Здесь можно, помимо прочего, поменять количество используемых ядер, активировать поддержку глубоких режимов сна.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

PCH Configuration не лишилась технологий Smart Connect и Rapid Start. Третий пункт содержит небольшие возможности по управлению линиями PCI-E.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

SATA Configuration предлагает выбор между AHCI и IDE, а RAID, как и предполагалось, отсутствует.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

Настройки «северного моста» сосредоточены в System Agent Configuration. В основном они касаются использования встроенного видеоадаптера.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

Intel Active Management Technology — розовая мечта всех системных администраторов, технология присуща (всё ещё) лишь продуктам бизнес-сегмента.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

В USB Configuration заложен механизм индивидуального отключения любого из портов USB.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

В целом, никаких упрощений на фоне более старших продуктов нами обнаружено не было.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

Раздел Monitor вобрал в себя показания значений температур компонентов и напряжений первостепенной важности, а также данные об оборотах пяти системных охладителей. Немного ниже разместился механизм по управлению скорости их вращения.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

Для CPU Q-Fan Control необходимо вручную указать тип используемого вентилятора, хотя старшие продукты оснащены удобным аппаратным решением. Помимо трёх готовых профилей с понятными названиями (Silent, Standard и Turbo) есть ещё ручной режим, возможности которого меркнут на фоне современных, к тому же присутствующих в фирменном ПО решений.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

Vanguard B85 достаточно быстро проходит процедуру инициализации устройств. В разделе Boot можно всячески влиять на характер этой операции — отключить Fast Boot, задать Delay Time. Также здесь необходимо определиться с типом используемого загрузчика операционной системы, выбрать наиболее подходящий интерфейс UEFI, открывающийся по умолчанию, а в разделе Secure доступны для включения в работу различные аппаратные ключи.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

Раздел Tool содержит уже опробованную нами EZ Flash 2, просмотрщик информации, находящейся в SPD оперативной памяти, а также весьма удобную в использовании закладку, где можно сохранять свои настройки в один из восьми слотов, при этом задавая им внятное именование. Помимо этого места хранения можно использовать ещё и дополнительные носители информации.

UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85UEFI Setup ASUS Vanguard B85

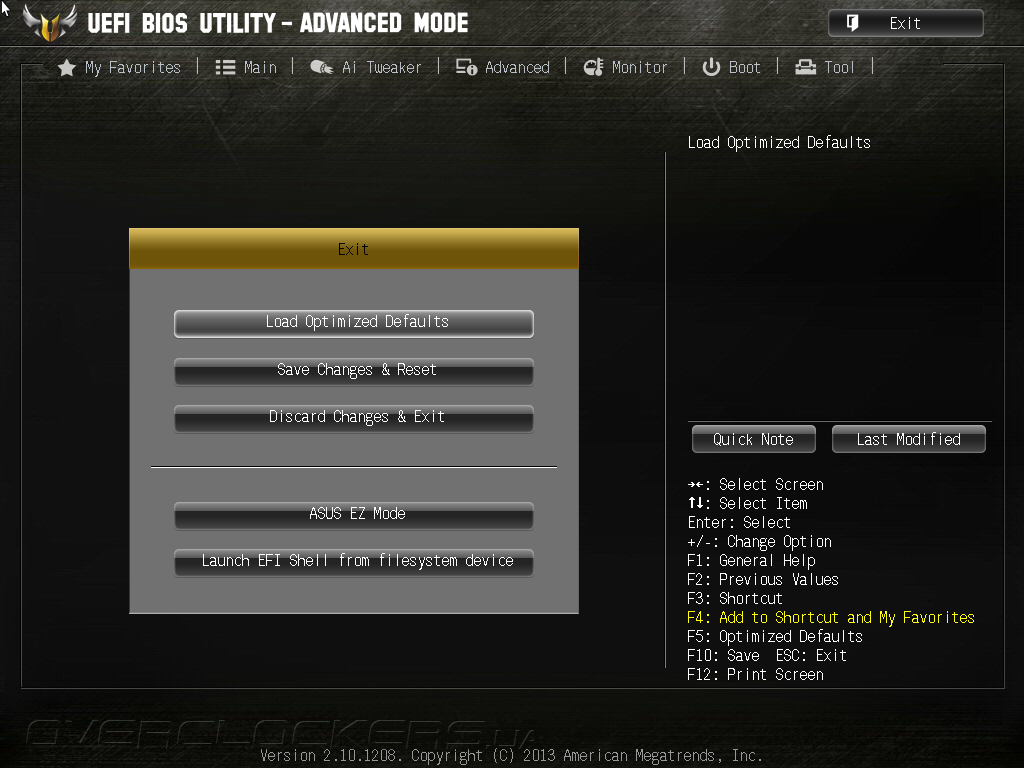

Подведём итог — помимо очевидных упрощений, свойственных чипсету B85, никаких искусственных ограничений для проведения тонкой настройки системы производителем введено не было.

UEFI Setup ASUS Vanguard B85

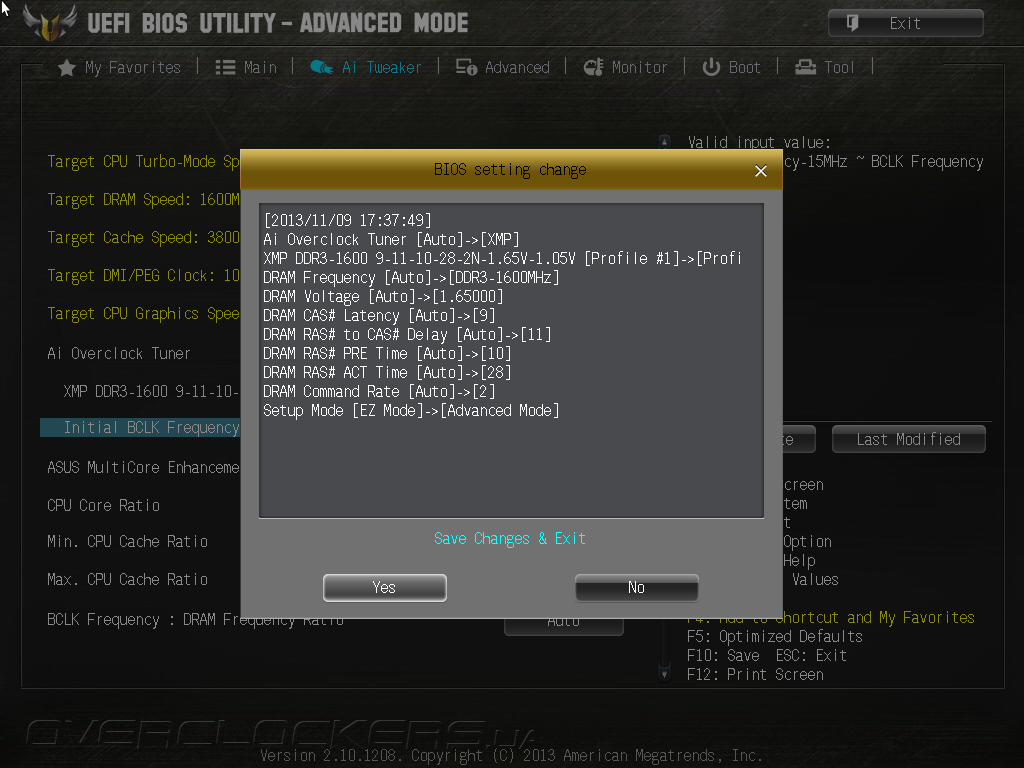

Пока лишь изделия от ASUS обладают очень полезной функцией — отображать проведённые изменения перед их непосредственным вступлением в силу. Сегодняшний продукт также не стал исключением.

UEFI Setup ASUS Vanguard B85


Комплектное ПО

Фирменный диск поддержки уже длительный период не подвергался изменениям. Разделы, где находятся драйверы и утилиты, оснащены собственными мастерами по выполнению установки.

ASUS Vanguard B85ASUS Vanguard B85ASUS Vanguard B85ASUS Vanguard B85ASUS Vanguard B85ASUS Vanguard B85ASUS Vanguard B85

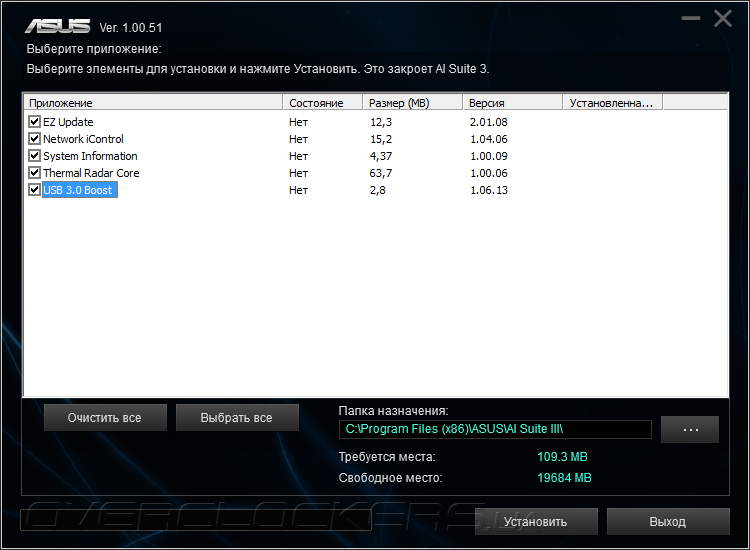

Количество необходимых драйверов для системы, в чьей основе лежит столь простая системная плата, не слишком велико. Процедура их установки прошла в видимом режиме, а о запланированных перезагрузках нас предупредили заранее.

ASUS Vanguard B85ASUS Vanguard B85

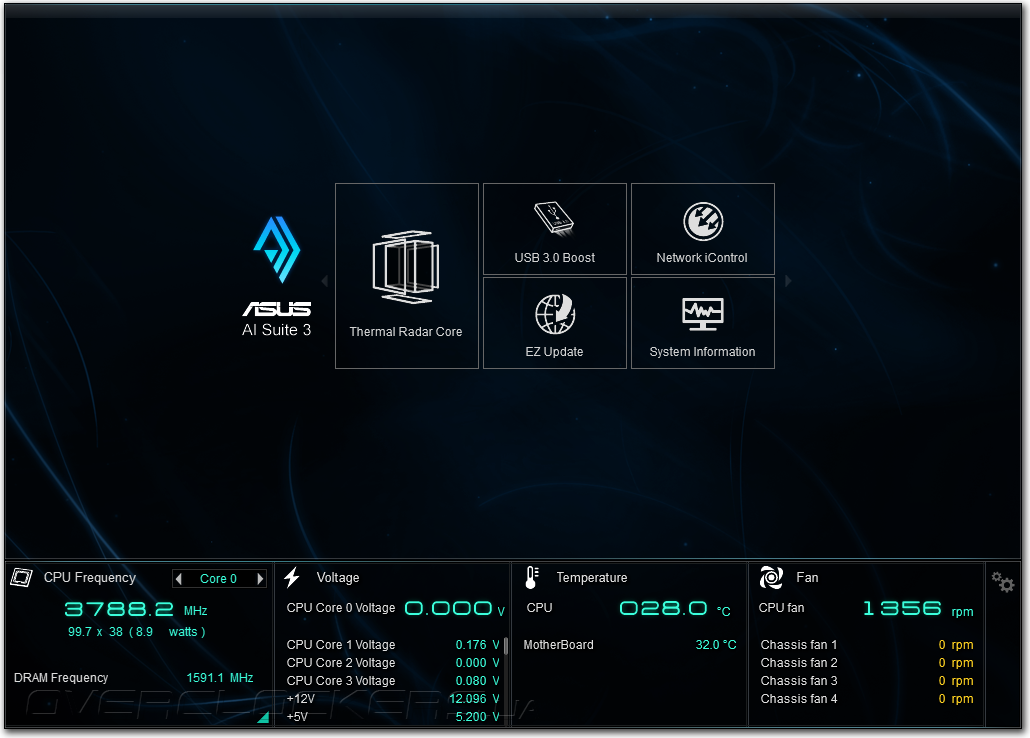

AI Suite 3 объединяет весь спектр фирменных программных решений. Для Vanguard B85 их число не столь внушительно, как для более именитой плеяды побратимов.

ASUS AI Suite 3

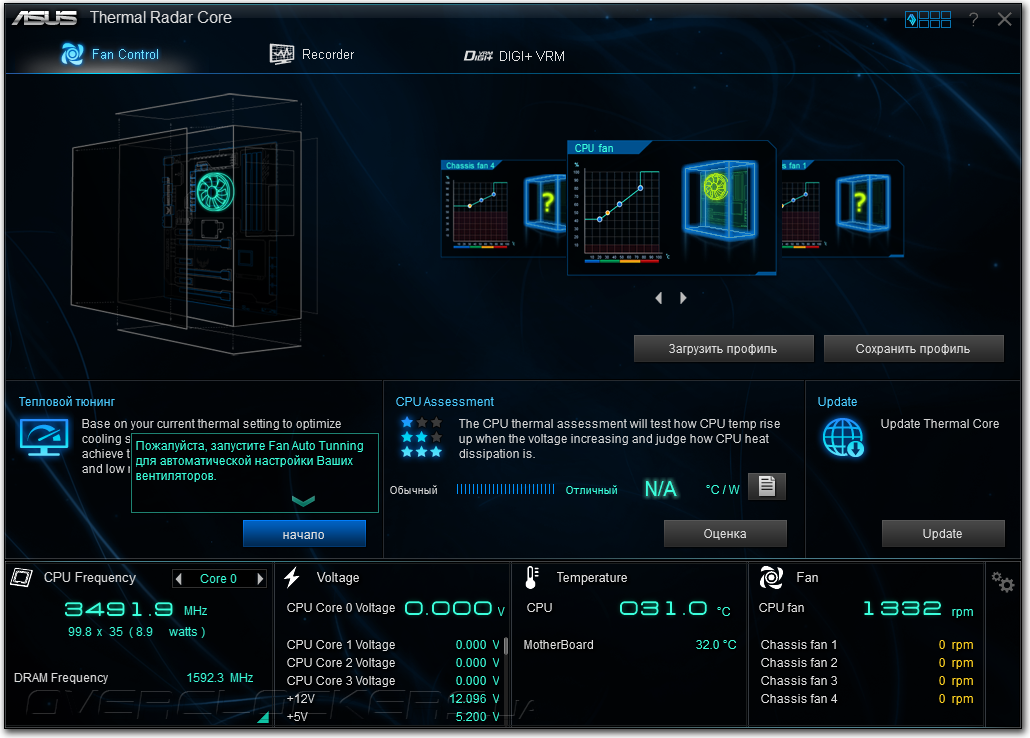

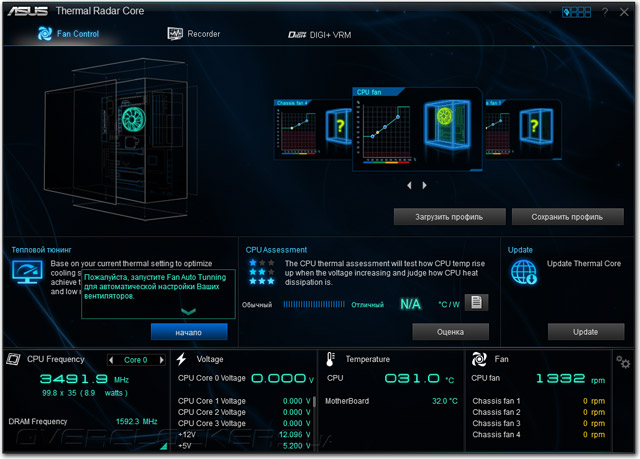

Безусловно, главенствующим среди прочих является Thermal Radar Core. Видимо, именно поэтому этот компонент запускается при открытии всего комплекса.

ASUS AI Suite 3

Переход к другим компонентам осуществляется по нажатию небольшой иконки в правом верхнем углу окна.

ASUS AI Suite 3

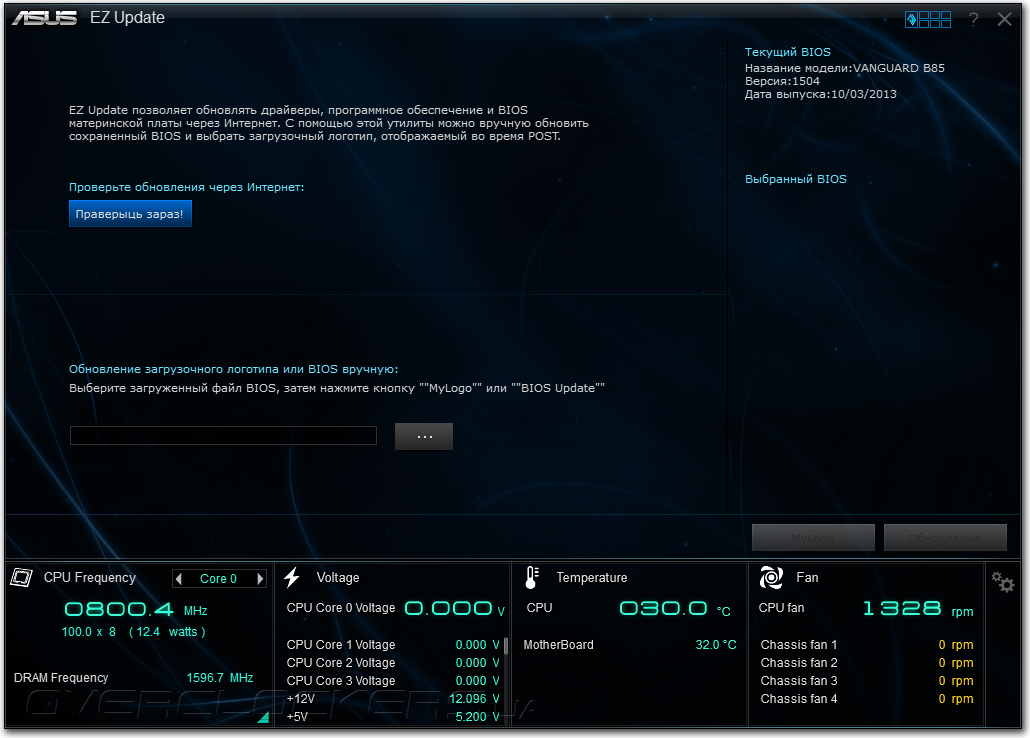

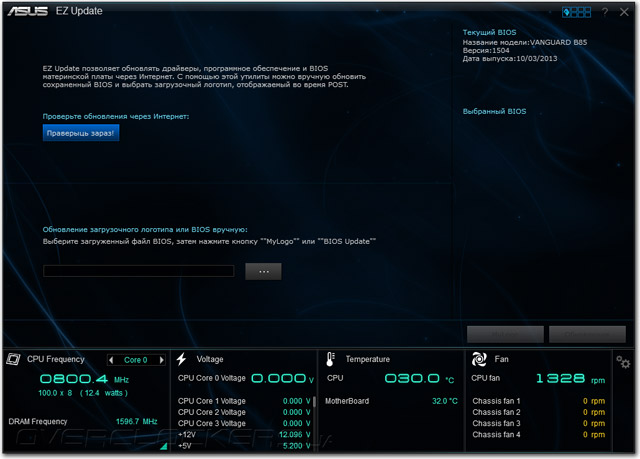

Системный инструмент EZ Update поможет найти в Сети и обновить версию микрокода на последнюю для вашего продукта. Также здесь можно изменить логотип, отображаемый при загрузке системы.

ASUS AI Suite 3

Ещё одним местом, где можно получить информацию о системных компонентах (кроме UEFI) является среда Windows, а именно раздел AI Suite с одноимённым названием — System Information. Полученные сведения были корректными.

ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3

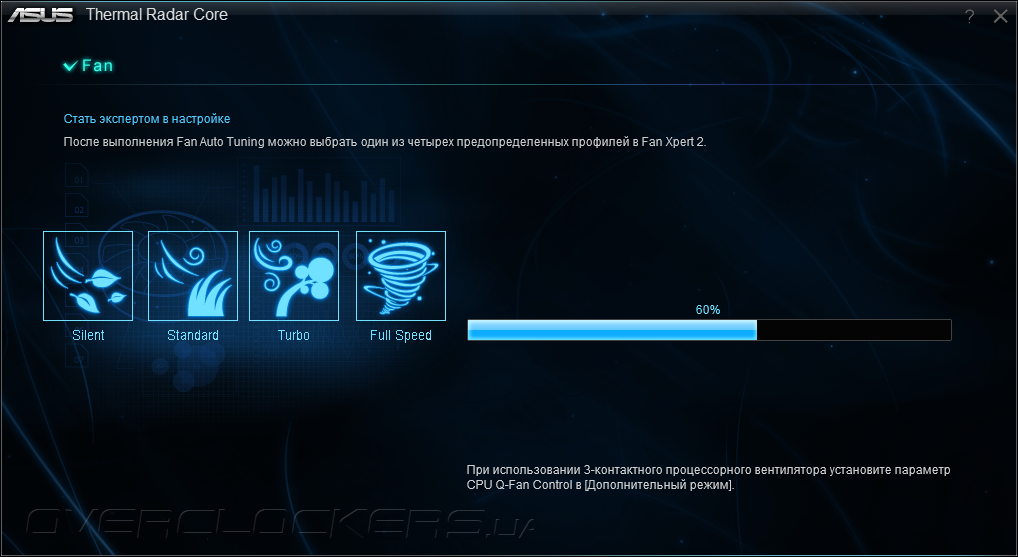

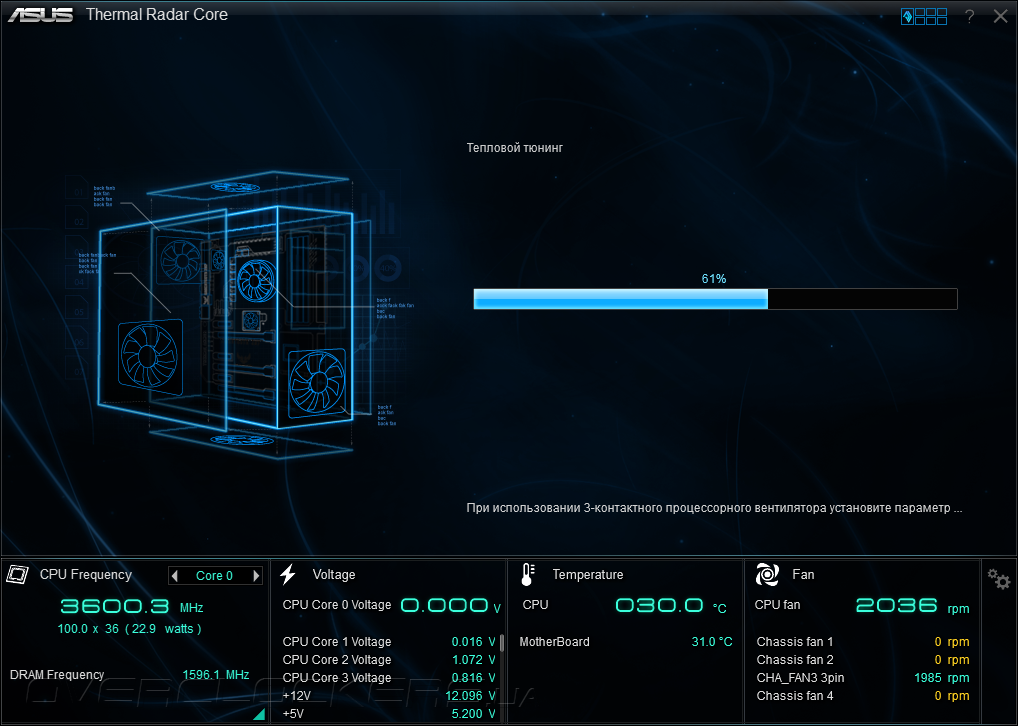

Итак, рассмотрим Thermal Radar Core — всё то, что осталось от могучего комплекса Thermal Radar 2. Поскольку Vanguard B85 не содержит, как его старшие товарищи, многочисленных термодатчиков, сценарий работы системных охладителей будет опираться лишь на показания температуры ЦП. Как перед процедурой калибровки, так и после неё можно задать собственное имя любому вентилятору и выбрать место его положения.

ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3


Калибровка выполняется одновременно для всех подключенных вентиляторов. Версия ПО, оказавшаяся записанной на диск, томит пользователя загадками, чему виной, вероятно, проблемы с локализацией.

ASUS AI Suite 3

Обновлённая версия уже лишена таких недостатков.

ASUS AI Suite 3

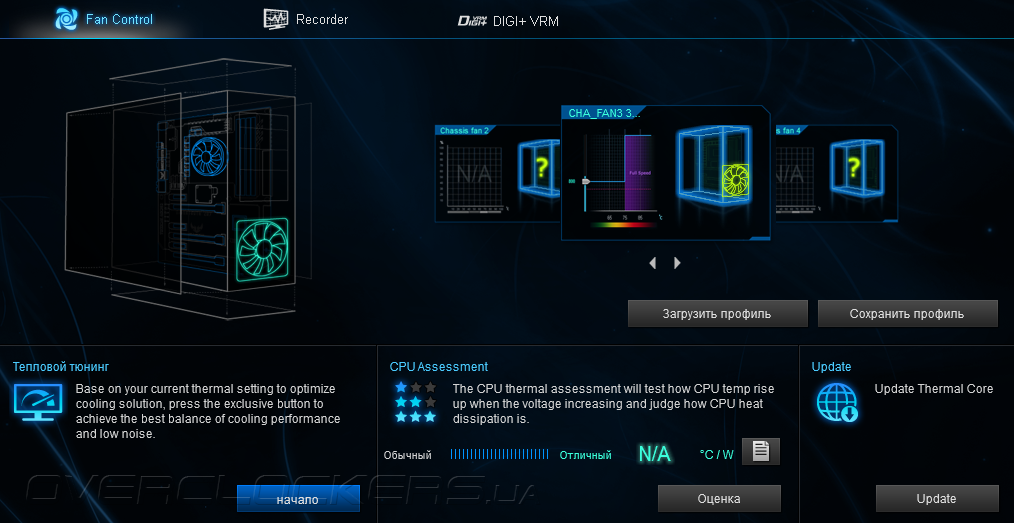

По завершению процедуры мы можем вносить изменения в сценарий работы любого канала. Напомним, что всего их пять, и все они независимые. Прежде всего, следует выбрать желаемый из анимированного каталога. Интерактивность этого меню позволяет видеть выбранный метод работы, а щелчок по этому месту (графику кривой) открывает пользователю возможность по выполнению собственных корректив.

ASUS AI Suite 3

В развёрнутом окне нам доступен паспорт охладителя и выбор среди двух режимов управления его работой — Smart и RPM Mode.

ASUS AI Suite 3ASUS AI Suite 3

На примере подключенного трёхконтактного 120-мм вентилятора мы убедились в способности платы корректно управлять такими устройствами.

ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3

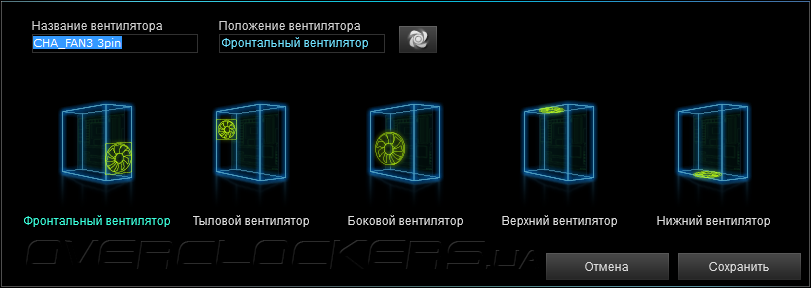

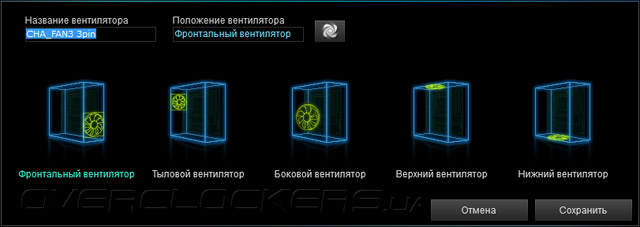

Нажав на месте изображения системного блока можно задать новое имя для канала и выбрать место расположения вентилятора, подключенного к нему.

ASUS AI Suite 3

ASUS AI Suite 3

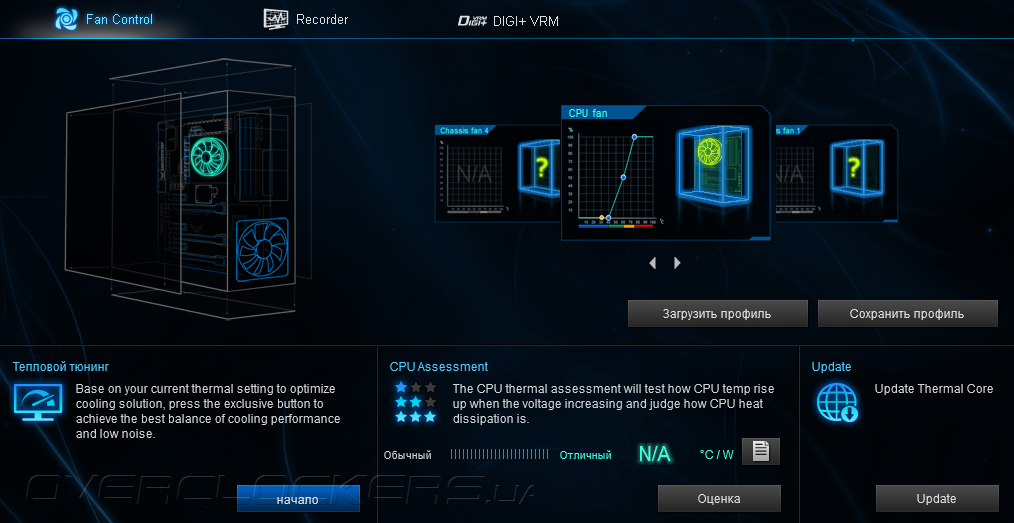

После выполнения всех настроек можно произвести оценку качества отведения тепла от CPU, как по цифровому показателю, так и опираясь на заполнение полосы «Обычный — Отличный».

ASUS AI Suite 3ASUS AI Suite 3

Последним пунктом в окне Fan Control является не совсем очевидный — Update. C его работоспособностью полный порядок.

ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3

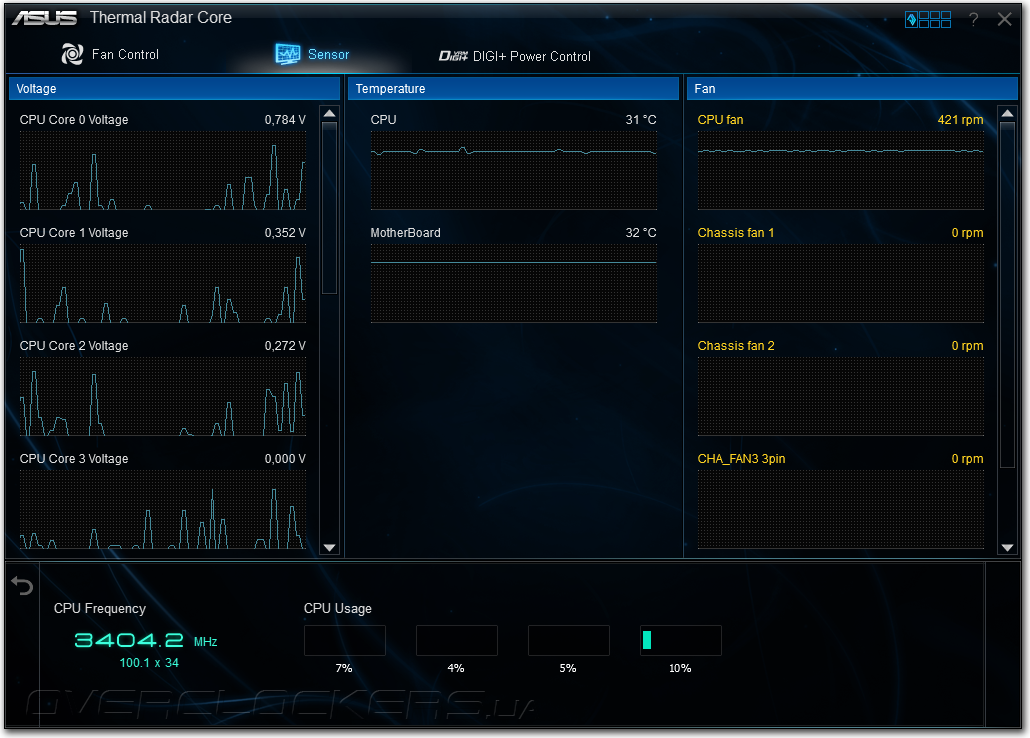

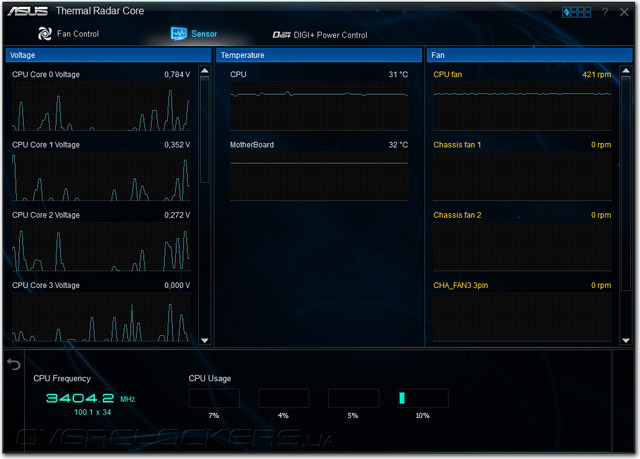

Существуют ещё два пункта в этом комплексе — Sensor (Recorder) и DIGI+ Power Control. Потуги всех без исключения производителей как-то организовать запись снимаемых показателей пока что вызывает в лучшем случае лишь скепсис. И в этот раз нам приходится довольствоваться лишь тем, что есть, без возможности как-то участвовать в настройке (хотя бы в отключении) чего бы ни было.

ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3

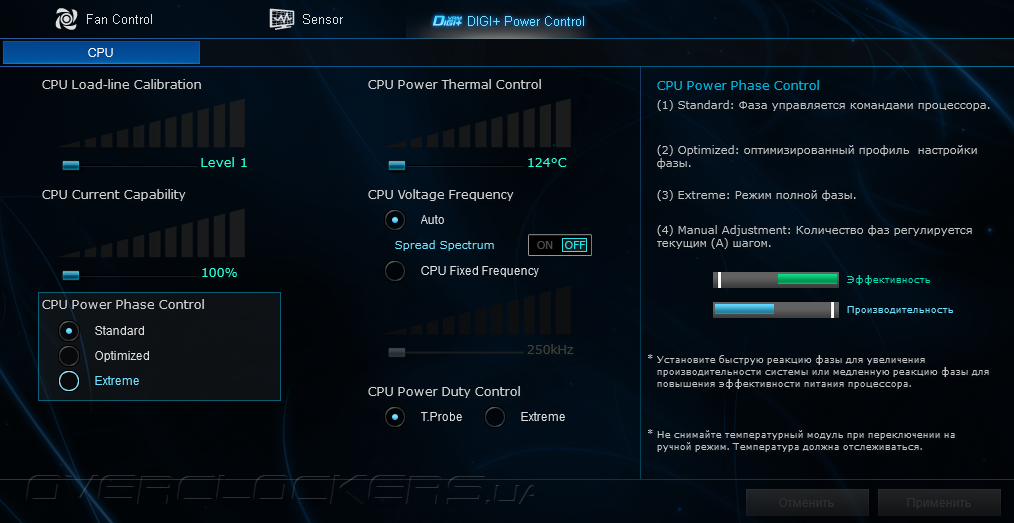

Модуль по контролю над параметрами преобразователя напряжения ЦП дублирует доступные в UEFI возможности.

ASUS AI Suite 3

В нашем обзоре не хватает описания нижней части Thermal Radar Core. Здесь происходит мониторинг в реальном времени всей той информации, на основании которой строятся графики кривых в разделе Sensor.

ASUS AI Suite 3ASUS AI Suite 3

Для CPU Frequency доступен расширенный режим, который в своих возможностях уступает даже Диспетчеру Задач Windows, а его активация скрывает отображение всех прочих параметров.

ASUS AI Suite 3

В настройках этой панели можно сузить диапазон, укладывающиеся значения в который будут считаться приемлемыми, а остальные будут подкрашивать действующий параметр в красный цвет. Для вентиляторов обороты ниже установленного уровня приобретают оранжевые оттенки. В завершении можно изменить единицу измерения температурной шкалы.

ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3

На этом, казалось бы, можно и закончить раздел по ознакомлению с фирменным ПО, но изучение официального сайта принесло неожиданные результаты. Там мы нашли упоминание об ASUS Probe II Sense, которой не оказалось на диске. Загрузив предложенный дистрибутив с официальной страницы продукта, мы обнаружили лишь установщик драйвера. Оказывается, необходимое ПО находится на Windows Store! Однако связывать себя с Live ID мы не стали, немногочисленное число отзывов о таком решении тоже не подогрело наш интерес.

ASUS Probe II SenseASUS Probe II SenseASUS Probe II Sense

Thermal Radar Core лишился главного своего козыря — привязки к различным температурным датчикам, но прочие возможности оказались полностью работоспособными. Модуль по управлению системными вентиляторами для многих пользователей станет полноценной заменой аппаратного реобаса.
