Формально, новинка является младшей представительницей модельного ряда ASUS для платформы LGA2011-3, однако, этот факт вовсе не означает, что ее функциональность или набор оверклокерских инструментов искусственно ограничены. Напротив, X99-A обладает всем необходимым для построения высокоуровневого системного блока. В подтверждение этих слов ниже представлена спецификация материнской платы.
| Модель | ASUS X99-A |
| Чипсет | Intel X99 |
| Процессорный разъем | Socket LGA2011-3 |
| Процессоры | Core i7 (Haswell-E) |
| Пам'ять | 8 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200* (OC), максимум 64 ГБ |
| Слоты PCI-E | 4 x PCI Express 3.0 x16 (x16+x0+x0+x0, x16+x0+ x16+x0, x16+x0+x16+x8), 1 x PCI Express 2.0 x16@x4, 2 x PCI Express 2.0 x1 |
| Слоты PCI | – |
| Встроенное видеоядро (в процессор) | – |
| Видеоразъемы | – |
| Количество подключаемых вентиляторов | 6x 4pin |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 8 x 3.0 (4 разъема на задней панели, Intel X99+ASM1074), 2 x 3.0 (2 разъема на задней панели, ASMedia ASM1042), 8 x 2.0 (4 разъема на задней панели, Intel X99) |
| ATA-133 | – |
| Serial ATA | 10 каналов SATA 6 Гбит/с (Intel X99) |
| SATA Express | 1 канал SATA Express 10 Гбит/с (Intel X99) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel X99) |
| Встроенный звук | Realtek ALC1150 (7.1, HDA) |
| S/PDIF | 1 (Оптический) |
| Встроенная сеть | Intel I218V (Gigabit Ethernet) |
| Thunderbolt | – |
| FireWire | – |
| COM | – |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | MemOK!, USB BIOS Flashback, кнопки включения и перезагрузки, индикатор кодов POST, разъем M.2, поддержка AMD CrossFireX и NVIDIA SLI |
Комплект поставки
Системная плата поставляется в картонной коробке стандартных размеров, что еще раз подчеркивает скромное место X99-A в табели о рангах ASUS, и лишь дизайн упаковки роднит новинку со старшей моделью X99-Deluxe. Лицевую поверхность украшает изображение «материнки», здесь же нанесено наименование модели и логотип технологии 5-Way Optimization, которая служит для оптимизации параметров быстродействия, энергопотребления, режима работы охладителей и подсистемы питания, а также индивидуальной настройки уровня производительности для каждого приложения.
С обратной стороны коробки приведена спецификация системной платы, а также указаны ее ключевые конструктивные особенности, главной из которых является использование эксклюзивного процессорного разъема ASUS O.C. Socket, в котором за счет дополнительных контактов усилено электропитание CPU, что должно положительным образом отразиться на стабильности при разгоне.
Комплект поставки вновь напоминает о рыночном позиционировании ASUS X99-A, набор дополнительных принадлежностей состоит из:
- заглушки на заднюю панель I/O Shield;
- четырех кабелей SATA 6 Гбит/с;
- набора коннекторов Q-Connectors;
- мостика NVIDIA SLI;
- DVD-диска с драйверами и ПО;
- наклейки на корпус системного блока с логотипом O.C. Adrenaline;
- подробного руководства пользователя.
Замечу, что подобный перечень аксессуаров типичен для материнских плат ASUS среднего уровня, например, Z97-A, c той лишь разницей, что в комплекте у героини сегодняшнего обзора на два кабеля SATA 6 Гбит/с больше.
Дизайн
Печатная плата ASUS X99-A имеет размеры 305х244 мм, что в точности соответствуют стандарту АТХ. Системная плата позволяет эксплуатировать любые модели Intel Haswell-E в исполнении LGA2011-3, в том числе серверные модификации Xeon E5. Модель базируется на чипсете Intel X99, который совместим со всеми современными интерфейсами и обеспечивает полный набор инструментов для оверклокинга. Процессорный разъем окружен восемью слотами DIMM для установки ОЗУ стандарта DDR4. Поддерживается четырехканальный доступ, максимальный объем оперативной памяти составляет 64 ГБ (при использовании модулей ОЗУ по 8 ГБ каждый), а тактовая частота в режиме разгона может достигать 3200 МГц.
С обратной стороны системной платы находится значительное количество электронных компонентов, в том числе один из двух чипов TPU, отвечающий за функции разгона. Кроме того, в районе процессорного разъема видна металлическая пластина, которая является составной частью системы охлаждения VRM. В то же время, беспокоиться о совместимости крупногабаритных кулеров из-за выступающих элементов на обороте РСВ не приходится, так как большинство процессорных охладителей для платформы LGA2011-3 используют штатную усилительную пластину.
Для организации графической подсистемы ASUS X99-A предлагает три слота PCI Express 3.0 x16, подключенных к процессорному контроллеру, режим работы которых зависит от модели эксплуатируемого CPU. При использовании старших Haswell-E, которые располагают 40 линиями PCI-E, разъемы могут работать по схемам «x16+x0+x0», «x16+x16+x0» или «x16+x16+x8», тогда как в случае установки младших процессоров работа портов PCI Express 3.0 x16 ограничивается режимами «x16+x0+x0», «x16+x8+x0 и «x16+x8+x4». Таким образом, новинка позволяет эксплуатировать одновременно до трех видеокарт с возможностью их объединения в конфигурации AMD CrossFireX и NVIDIA SLI. Третий по счету разъем PCI Express 2.0 x16@x4 подключен к системной логике, но его тоже можно использовать для инсталляции графического акселератора. Также, ASUS X99-A оснащена двумя портами PCI-E 2.0 x1 для установки плат расширения, правда, в случае установки видеоускорителей с массивными системами охлаждения в первые два слота PCI Express 3.0 x16 оба они будут заблокированы.
Дисковая подсистема новинки обходится без дополнительных контроллеров и опирается исключительно на возможности чипсета Intel X99. Системная логика обеспечивает работу восьми каналов SATA 6 Гбит/с и одного порта SATA Express 10 Гбит/с, который предназначен для подключения высокоскоростных SSD. К разъему SATA Express можно подсоединить два накопителя SATA 6 Гбит/с, так что суммарно «материнка» способна обеспечить работу до десяти запоминающих устройств, причем, шесть из десяти чипсетных портов поддерживают создание массивов RAID и фирменную технологию кэширования Intel Smart Response.
Системная плата оснащена слотом М.2, который можно использовать для эксплуатации твердотельного накопителя формата NGFF с интерфейсом PCI Express. К разъему подведены четыре линии PCI-E 3.0 x1 от процессорного контроллера, которые обеспечивают пропускную способность до 32 Гбит/с. Замечу, что при установке SSD в порт М.2 автоматически отключается четвертый по счету разъем PCI Express 3.0 x16, так что пользователям придется выбирать между инсталляцией третьего графического ускорителя и твердотельного накопителя формата NGFF. Рядом с разъемом M.2 находятся три микропереключателя. Первый из них активирует профиль X.M.P. для модулей ОЗУ, второй служит для включения экономичного режима EPU, ну а третий — трехпозиционный — предназначен для управления функцией автоматического разгона TPU.
На нижнем крае печатной паты нашлось место для светодиодного индикатора кодов POST, а также кнопок включения и перегрузки, но их конструкция и размещение не располагают к частому использованию даже при работе в условиях открытого стенда. Слева от них находится разъем EXT_FAN, предназначенный для подключения карты расширения Fan Extension Card, которая обеспечивает работу трех дополнительных вентиляторов. Правда, самой платы в комплекте поставки нет, и, сдается мне, что отдельно приобрести ее в наших краях будет весьма непросто.
Новинка поддерживает фирменную технологию ASUS MemOK!, которая позволяет войти в UEFI Setup даже в том случае, если установлены неработоспособные параметры ОЗУ. Кнопка управления и светодиод, сигнализирующий о работе функции, находится в правом верхнем углу материнской платы. Рядом с ними расположен преобразователь напряжения, отвечающий за электропитание двух из четырех каналов ОЗУ. Пару оставшихся каналов оперативной памяти питает аналогичный VRM, в двух фазах которого установлены интегральные сборки IR3553M, а за управление отвечает цифровой ШИМ-контроллер DIGI+ ASP1250.
В основе сетевой подсистемы ASUS X99-A лежит контроллер Intel I218V с поддержкой Gigabit Ethernet, а встроенный звуковой адаптер базируется на современном 7.1 HD-аудиокодеке Realtek ALC1150. Звуковой чип накрыт металлическим экраном, защищающим его от электромагнитных помех, а низкочастотные цепи аудиотракта отделены от остальной части печатной платы зазором в медных проводящих слоях. Все это, а также использование японских конденсаторов и применение в схеме ОУ R4580i производства Texas Instruments призвано повысить качество звучания. Для подключения периферии материнская плата располагает восемью портами USB 2.0 и десятью интерфейсами USB 3.0. Из шести чипсетных каналов USB 3.0 четыре выполнены в виде внутренних разъемов, еще один канал выведен на заднюю панель, а к оставшемуся подключен чип-коммутатор ASMedia ASM1074, обеспечивающий работу еще трех портов USB 3.0 на задней панели. Для тех, кому этого покажется недостаточно, новинка предлагает еще два дополнительных канала USB 3.0, подключенных к контроллеру ASMedia ASM1042. В итоге, на задней панели ASUS X99-A нашлось место для:
- кнопки USB BIOS Flashback;
- комбинированного порта PS/2;
- четырех разъемов USB 2.0 и шести каналов USB 3.0;
- сетевой розетки RJ-45;
- пяти аналоговых аудиоразъемов;
- цифрового выхода S/PDIF.
Набор интерфейсов способен удовлетворить большинство требовательных пользователей, не хватает, разве что, поддержки беспроводных сетей. Следует отметить, что ASUS X99-A поддерживает фирменную технологию USB BIOS Flashback, которая позволяет выполнить обновление или восстановление прошивки даже при отсутствии CPU и модулей ОЗУ. Для подключения вентиляторов служат шесть четырехконтактных разъемов с поддержкой управления скоростью вращения посредством ШИМ. Кроме того, еще три «карлсона» можно подсоединить к плате расширения Fan Extension Card.
Микросхема системной логики охлаждается компактным плоским радиатором, который оставался едва теплым в процессе тестирования.
За отвод тепла от силовых элементов узла электропитания отвечает небольшой охладитель, распложенный над процессорным гнездом, тогда как второй радиатор, находящийся между разъемами задней панели и слотами ОЗУ, играет сугубо декоративную роль и не участвует в отводе тепла. Миниатюрные габариты системы охлаждения дают повод усомниться в ее эффективности при серьезном разгоне, так что пользователям придется позаботиться об организации интенсивной вентиляции околосокетного пространства.
На подошву охладителя VRM нанесена толстая прокладка из мягкого теплопроводящего материала, для крепления используются винты, а массивная металлическая пластина, распложенная с обратной стороны РСВ, предотвращает деформацию текстолита и обеспечивает высокое усилие прижима. Как и следовало ожидать, термоинтерфейс на бутафорском радиаторе отсутствует.
Силовая подсистема ASUS X99-A сконструирована со значительным запасом прочности, который может потребоваться для разгона старших моделей Intel Haswell-E. Питание к VRM подводится с помощью восьмиконтактного разъема, а сам преобразователь напряжения насчитывает восемь фаз, где в качестве силовых элементов используются интегральные сборки 4C85N производства ON Semiconductor. За управление силовой подсистемой отвечает цифровой ШИМ-контроллер Digi+ EPU ASP1257, который широко используется на старших моделях системных платах ASUS.
Все силовые элементы уместились на фронтальной поверхности печатной платы, а с обратной стороны расположились восемь микросхем-драйверов, которые выделяют минимальное количество тепла и не требуют интенсивного охлаждения.

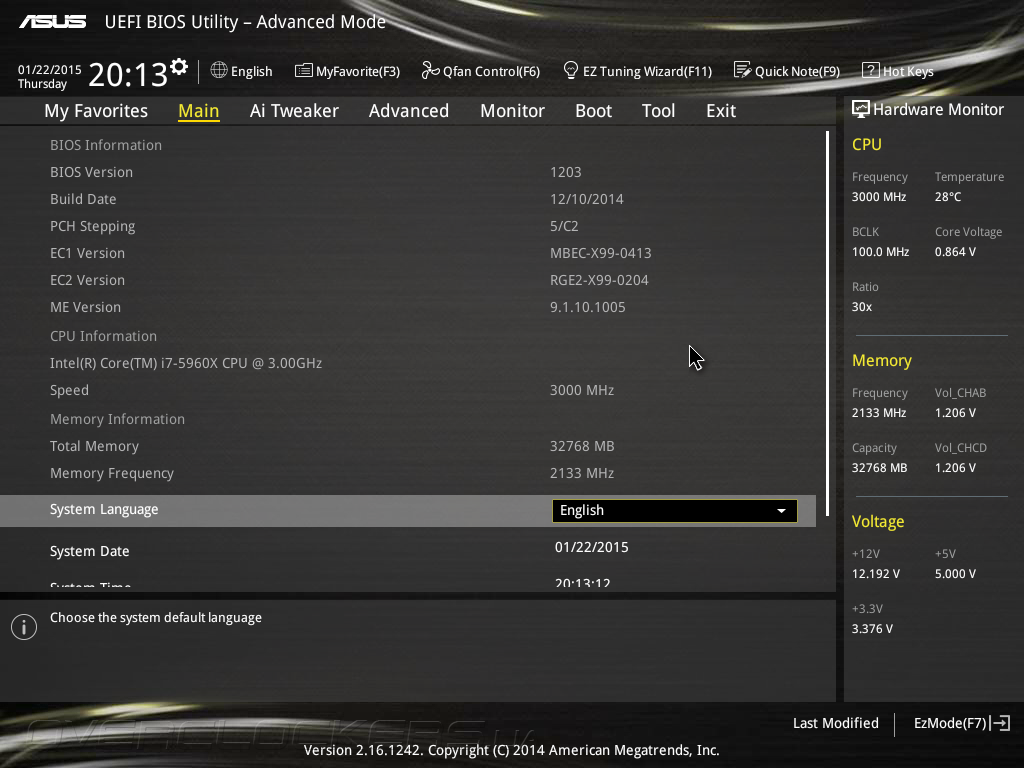

Прошивка системной платы ASUS X99-A базируется на управляющем микрокоде UEFI разработки AMI. Возможности меню настройки новинки практически не отличается от таковых у старшей модели ASUS X99-Deluxe, что не может не радовать. После входа в UEFI Setup пользователи могут выбрать в каком из режимов работать: упрощенном EZ Mode или расширенном Advanced, который дает полный контроль над всеми настройками «материнки». После входа в меню открывается вкладка Main, где выводятся подробные сведения о версии управляющего микрокода и выбирается язык отображения интерфейса. Правую часть экрана занимает информационная панель, на которой отображаются режимы работы процессора и подсистемы ОЗУ, а также напряжения на основных питающих шинах.

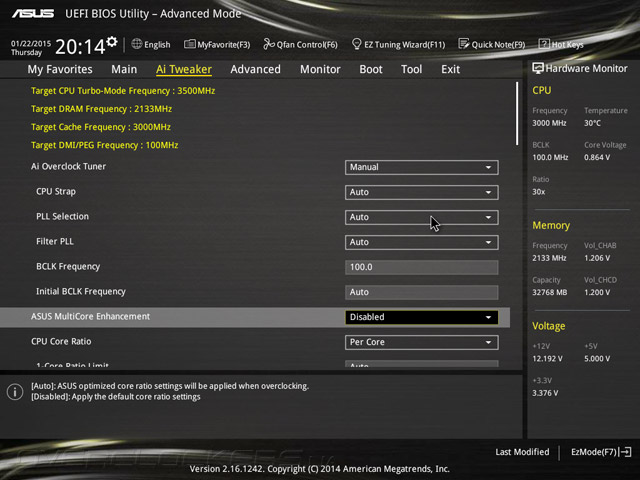

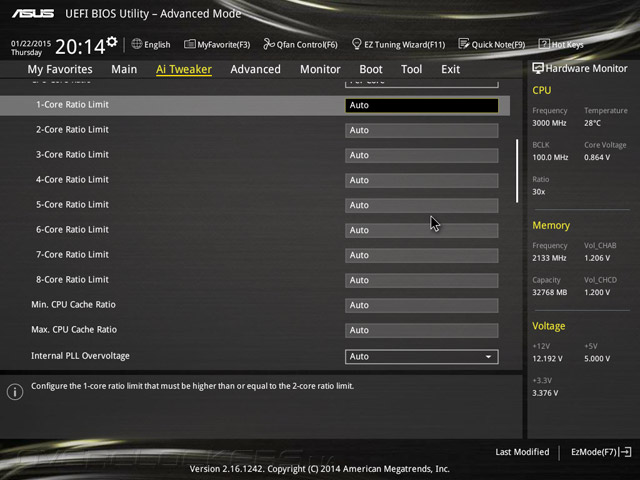

За разгон и настройки производительности отвечает раздел Ai Tweaker. Именно здесь устанавливается базовая частота и множители центрального процессора, задается значение параметра CPU Strap, который позволяет повысить BCLK до 167 МГц и выше, а также включается опция ASUS MultiCore Enhancement, увеличивающая скорость работы приложений, не имеющих оптимизации для многопоточного выполнения. Помимо того, в разделе Ai Tweaker активируется функция Internal PLL Overvoltage, которая позволяет повысить разгонный потенциал, и фирменная технологии энергосбережения EPU Power Saving Mode.

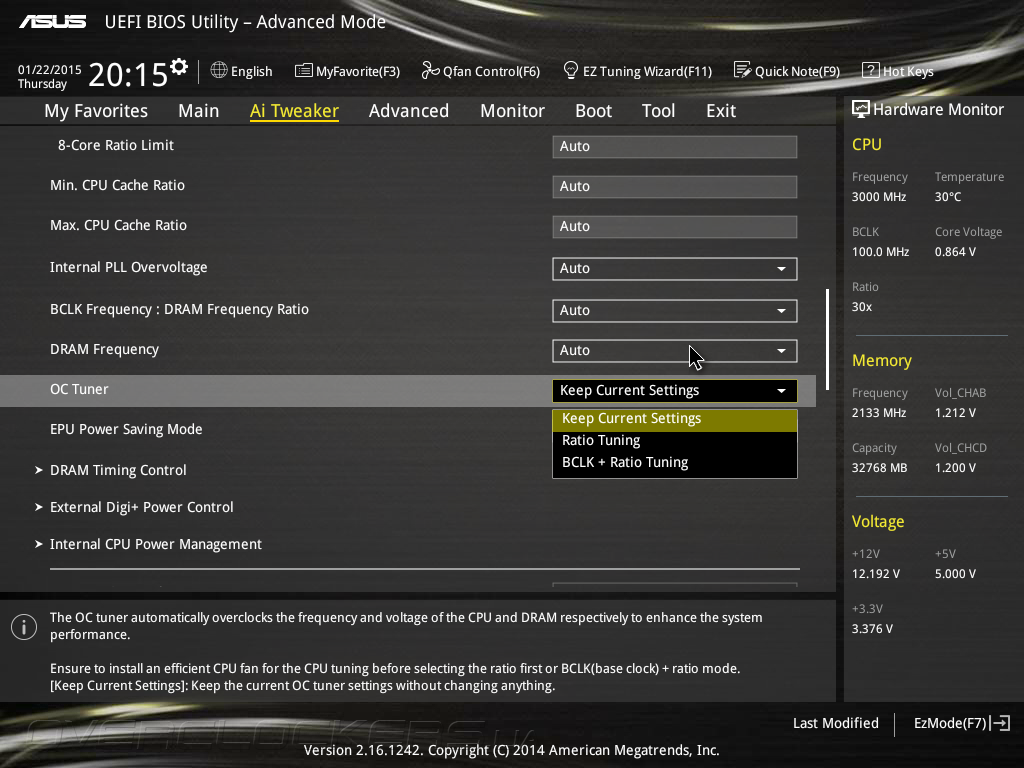

Прошивка новинки оснащена функцией автоматического разгона OC Tuner, эффективность ее работы будет обязательно оценена во время испытаний материнской платы на прочность.

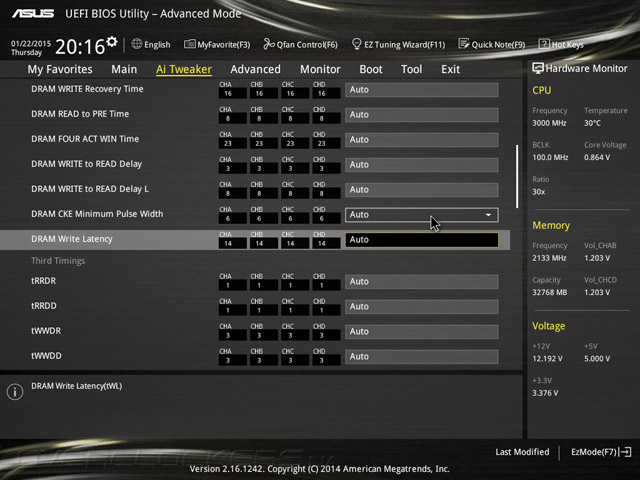

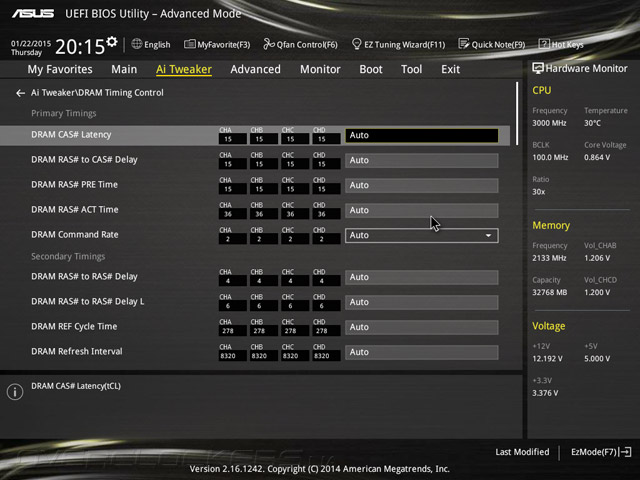

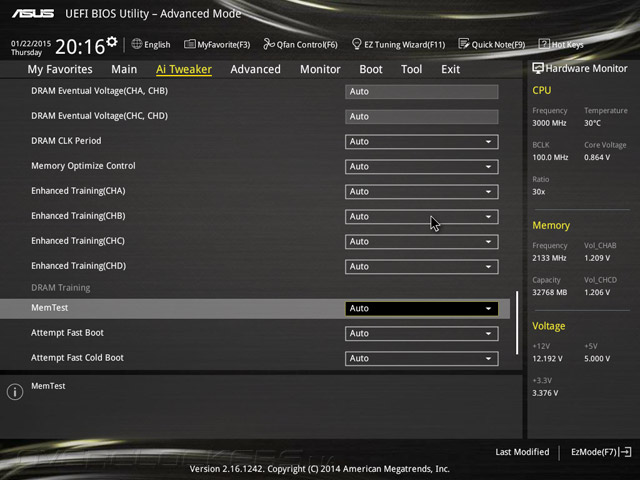

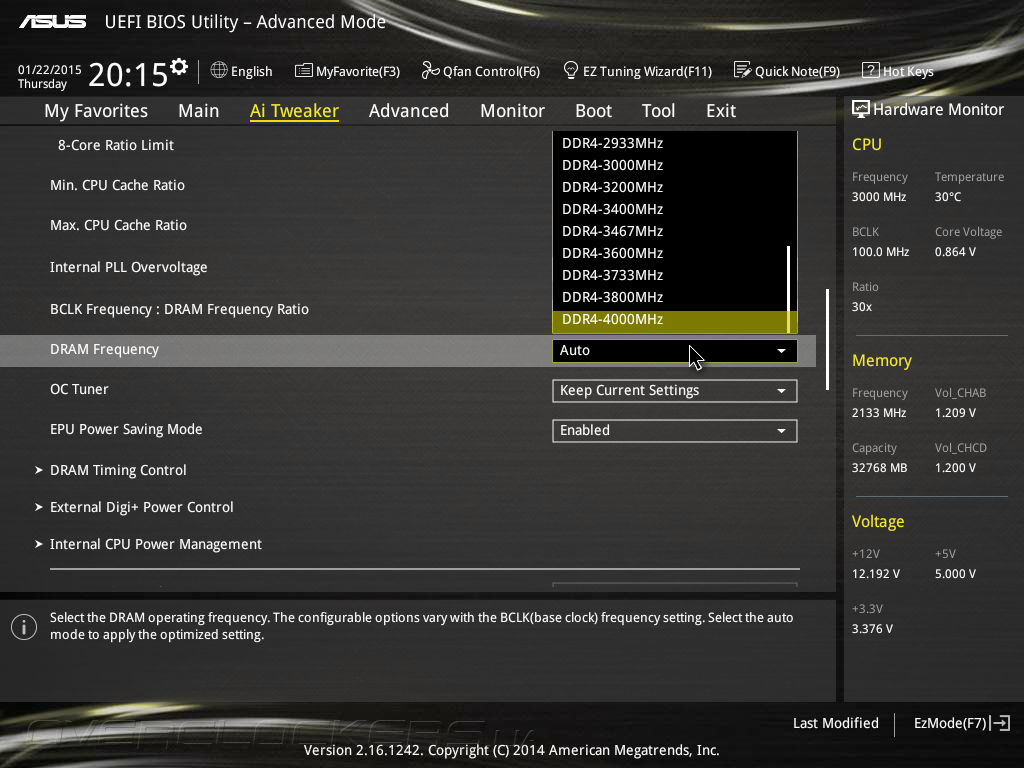

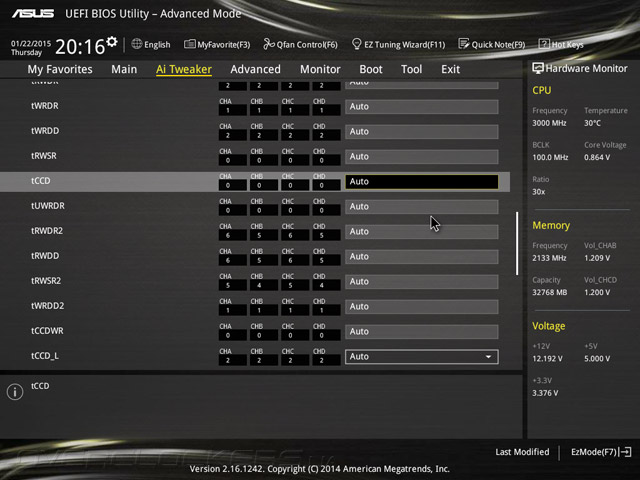

Для подсистемы ОЗУ позволено устанавливать частоту до 4000 МГц включительно, а для регулировки таймингов и других параметров модулей памяти служит вкладка DRAM Timing Control.

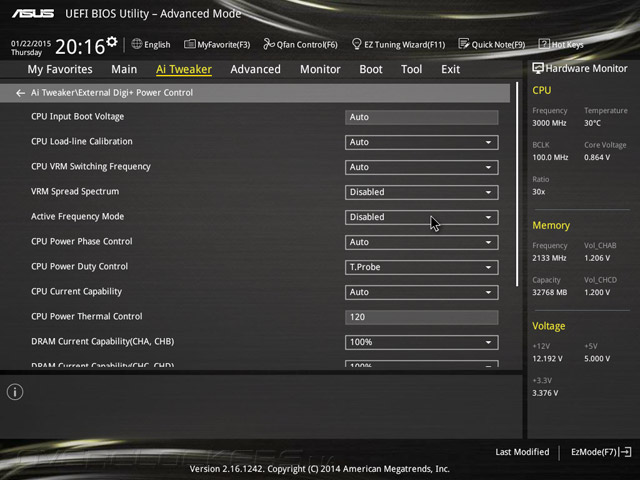

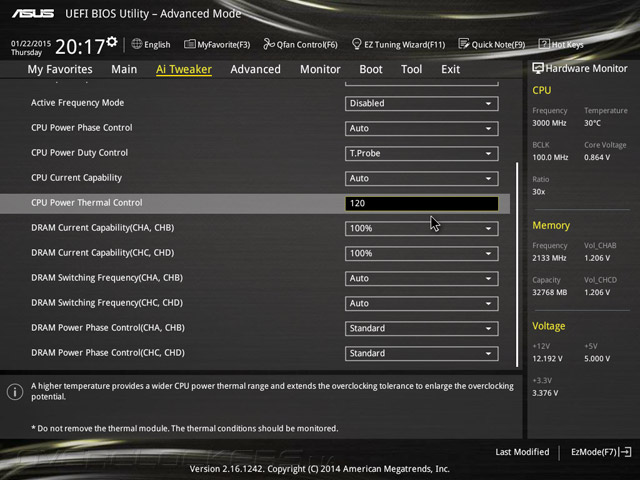

Настройки цифровой подсистемой питания, в том числе управление опцией CPU Load-line Calibration, частотой переключения силовых элементов и защитными механизмами, находятся в подменю External Digi+ Power Control.

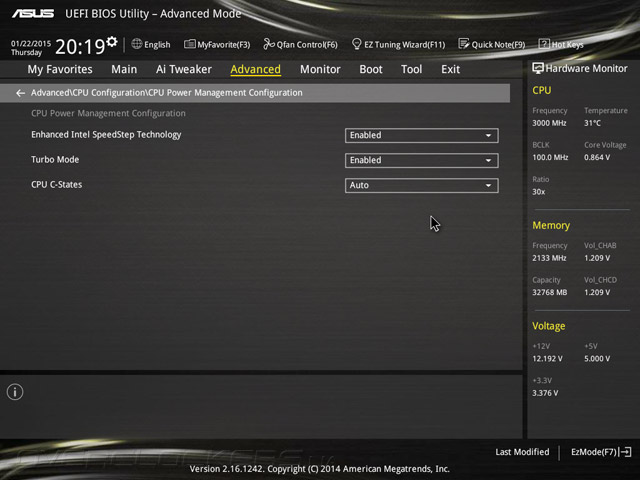

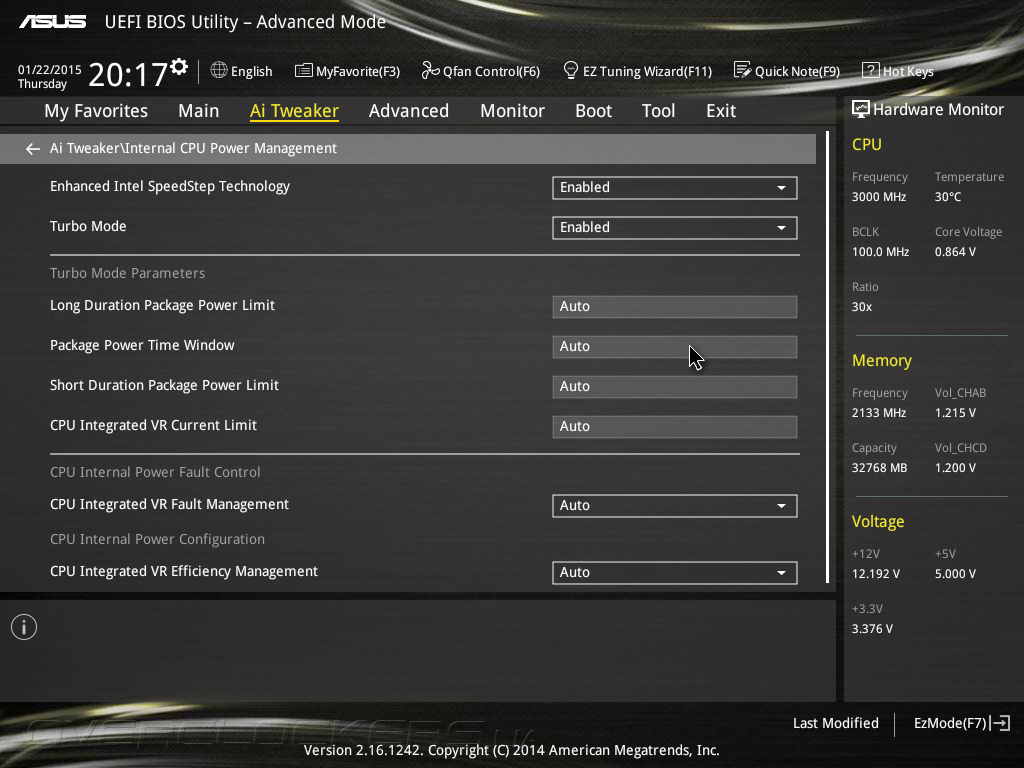

Подраздел CPU Power Management, как следует из названия, отвечает за работу встроенного в процессор регулятора напряжения, ограничение потребляемой мощности, а также включение технологий EIST и Turbo Booost.

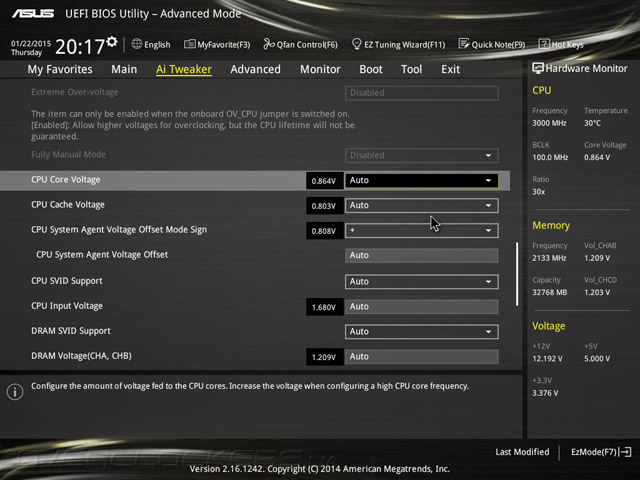

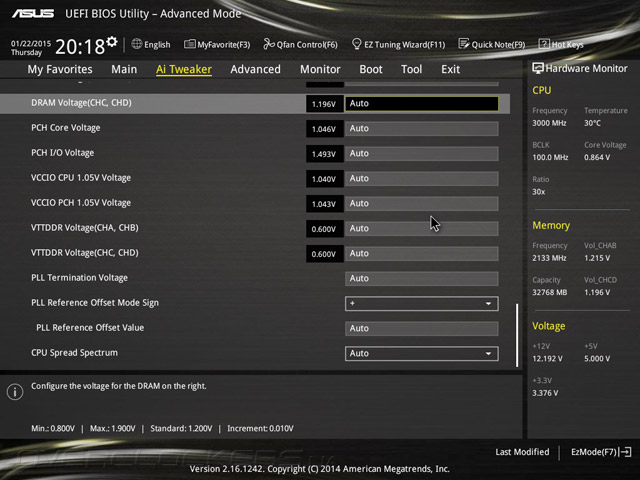

По части возможностей управления электропитанием прошивка героини сегодняшнего обзора ничуть не уступает UEFI Setup старшей модели ASUS X99-Deluxe. Регулировке поддаются напряжения на процессоре, модулях ОЗУ и всех основных узлах материнской платы.
Перечень параметров, их диапазоны и шаги изменения приведены в следующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Core Voltage Override | 0,001–1,92 | 0,001 |
| CPU Core Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU Cache Voltage Override | 0,001–1,92 | 0,001 |
| CPU Cache Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU System Agent Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU InputVoltage | 0,8–2,7 | 0,001 |
| DRAM Voltage (CHA, CHB) | 0,8–1,9 | 0,01 |
| DRAM Voltage (CHC, CHD) | 0,8–1,9 | 0,01 |
| PCH Core Voltage | 0,7–1,8 | 0,00625 |
| PCH I/O Voltage | 1,2–2,2 | 0,00625 |
| VCCIO CPU 1.05V Voltage | 0,7–1,8 | 0,00625 |
| VCCIO CPU 1.05V Voltage | 0,7–1,8 | 0,00625 |
| VTTDDR Voltage (CHA, CHB) | 0,2–1,0 | 0,00625 |
| VTTDDR Voltage (CHC, CHD) | 0,1–1,0 | 0,00625 |
| PLL Termination Voltage | 0,2–1,7976 | 0,0066 |

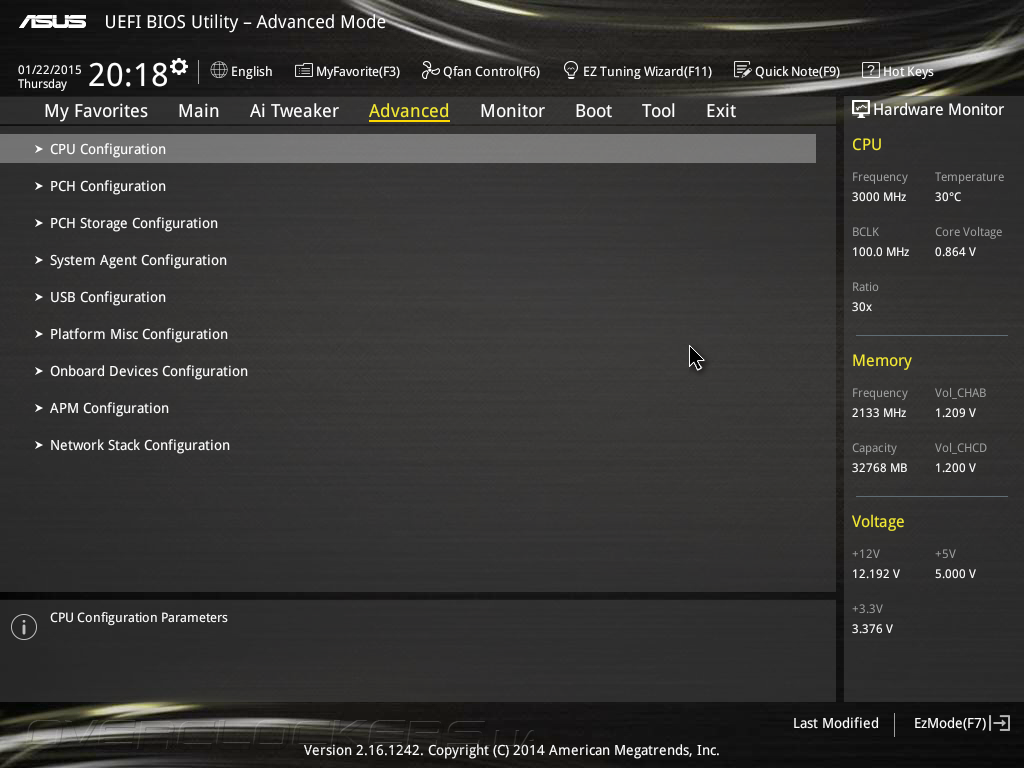

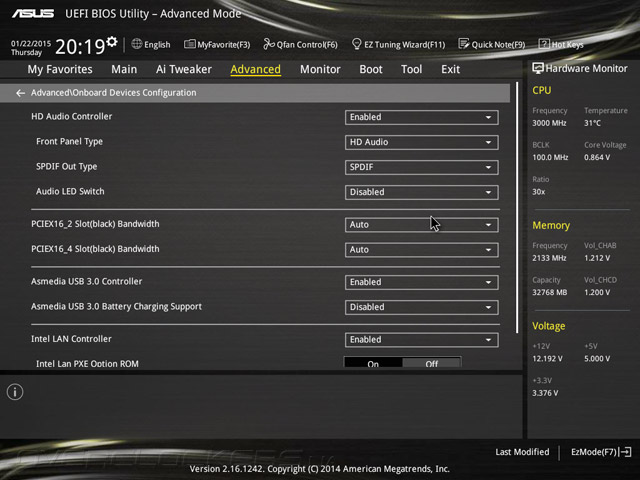

Управление функциями расширения системной платы сосредоточено в разделе Advanced.

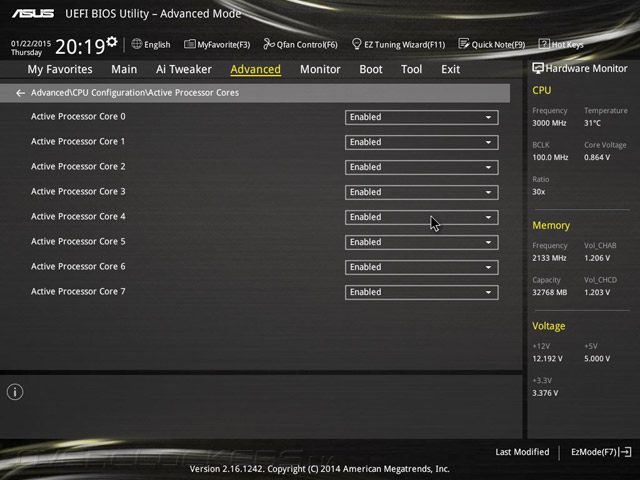

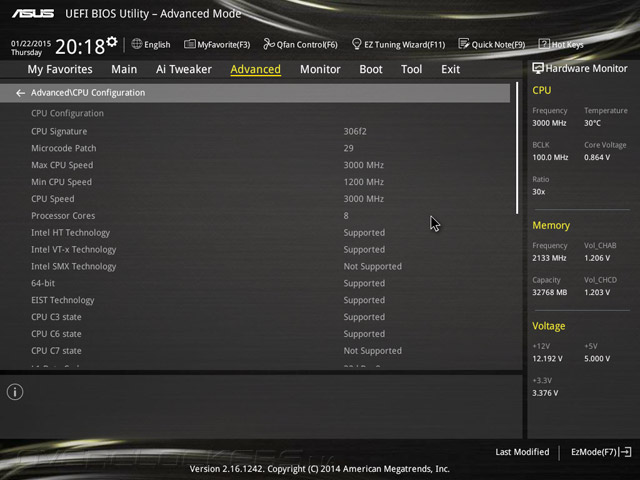

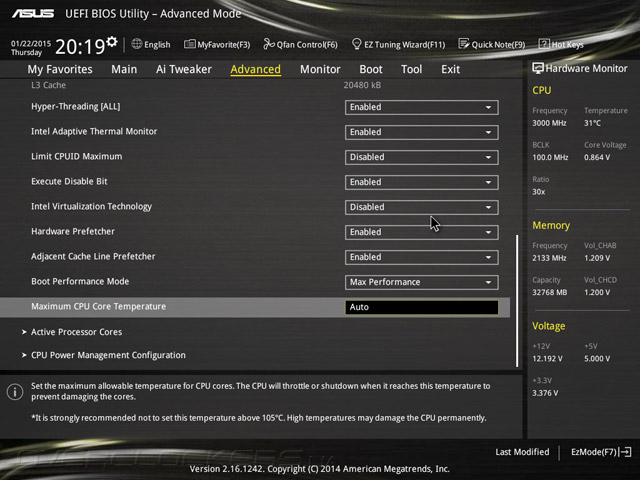

Во вкладке CPU Configuration выводится подробная информация об установленном центральном процессоре. Здесь же находятся тонкие настройки его специфических функций, таких как Hyper Threading или аппаратная виртуализация, задается значение параметра Maximum CPU Core Temperature, который устанавливает граничную температуру включения режима пропуска тактов, определяется количество активных вычислительных ядер и включаются процессорные функции энергосбережения.

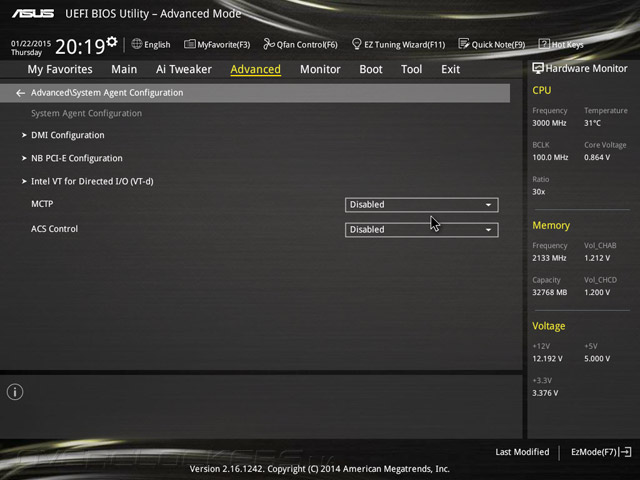

Подменю System Agent Configuration предназначен для управления встроенным «северным мостом», а подраздел Onboard Device Configuration служит для настроек немногочисленных дополнительных контроллеров.

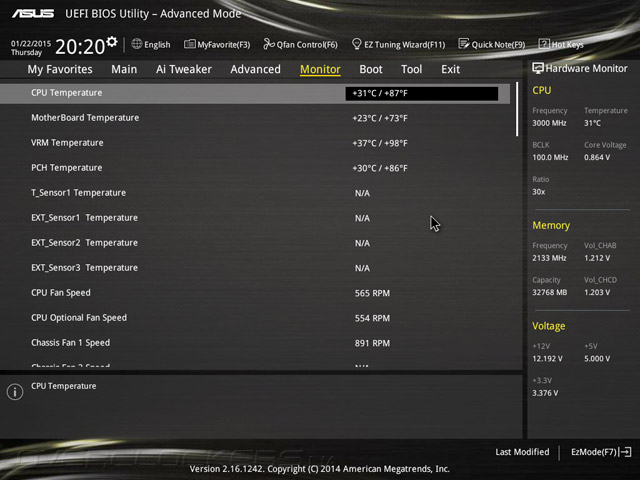

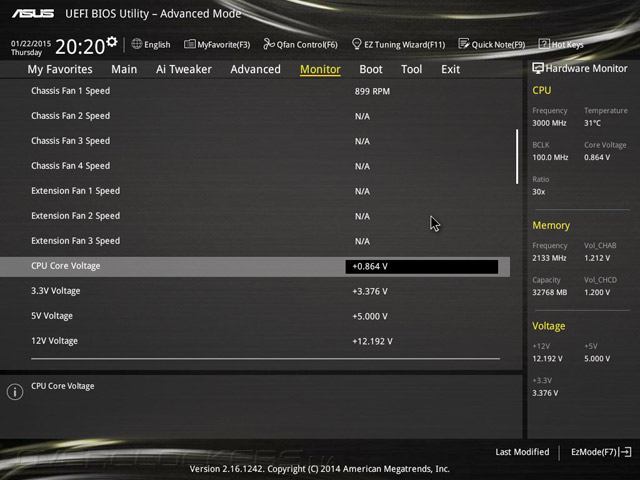

Функции аппаратного мониторинга сосредоточены в разделе Monitor. Именно здесь отображаются данные с четырех внутренних температурных датчиков, одной внешней термопары и трех дополнительных сенсоров, которые подключаются к плате расширения Fan Extension Card, выводятся скорости вращения вентиляторов, подключенных к шести внутренним разъемам, а также трех «карлсонов», которые можно подсоединить к опциональной карте расширения. Кроме того, в разделе Monitor дублируются показания напряжений на процессоре и основных шинах питания, которые выводятся на боковую информационную панель.

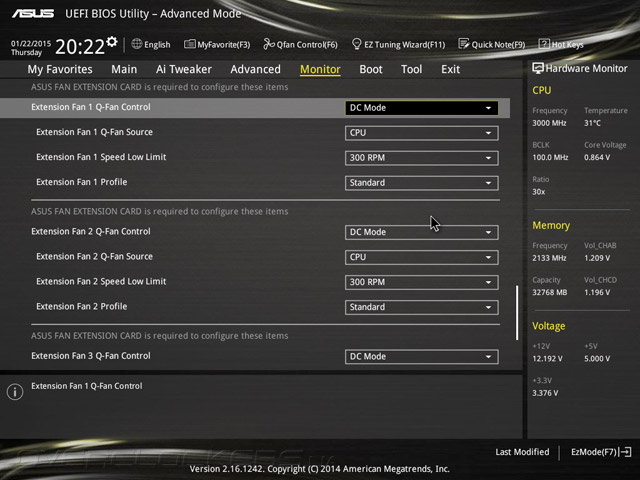

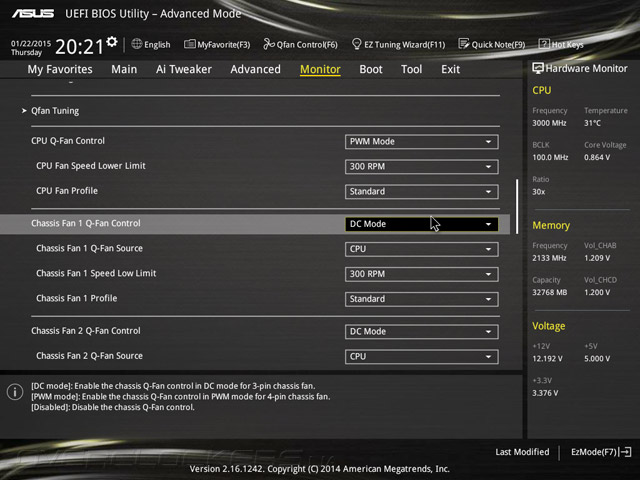

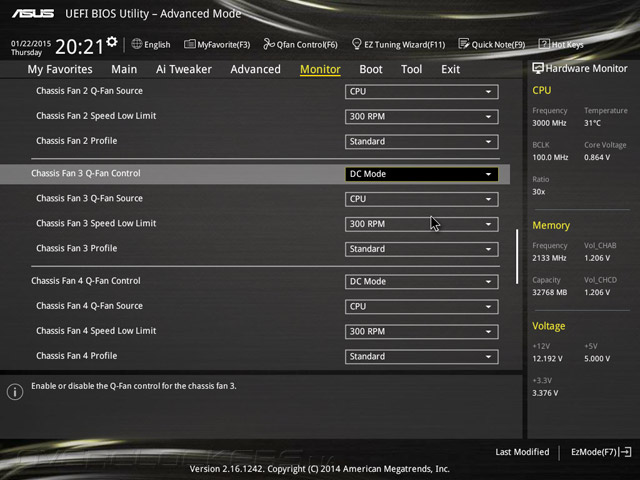

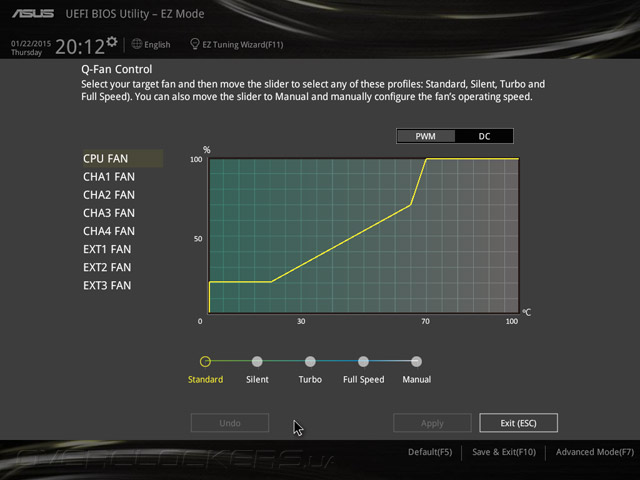

Прошивка X99-A позволяет гибко управлять скоростями вращения всех вентиляторов, в том числе подключенных к Fan Extension Card. Для каждого охладителя пользователи могут выбрать один из трех предустановленных профилей, или задать скорость вращения вручную, установив зависимость между скоростью вращения и показаниями любого из температурных датчиков.

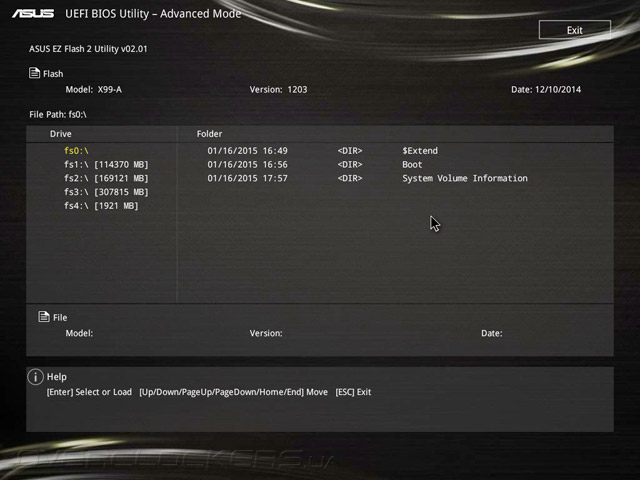

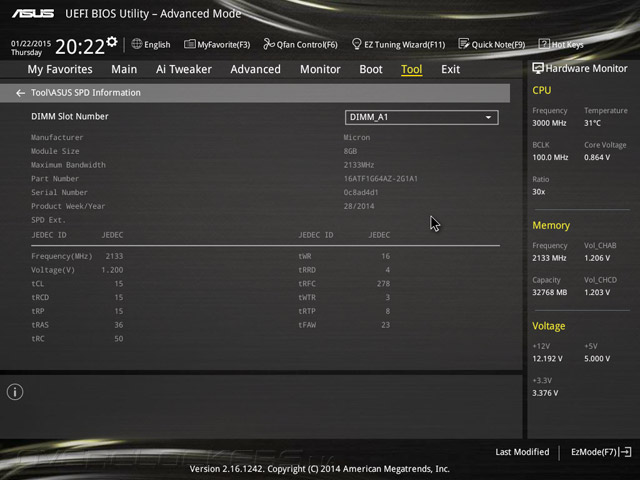

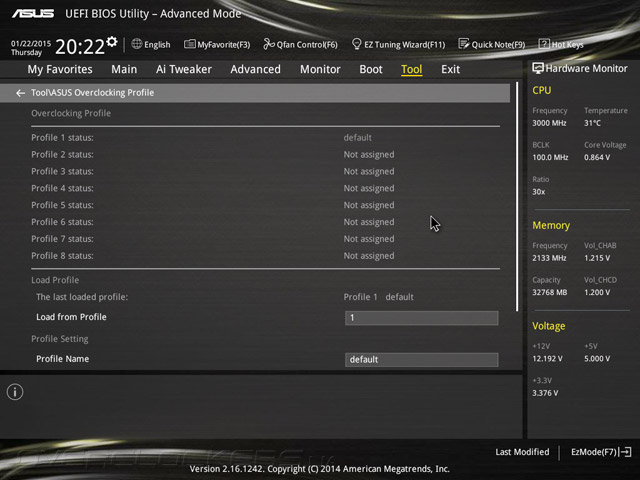

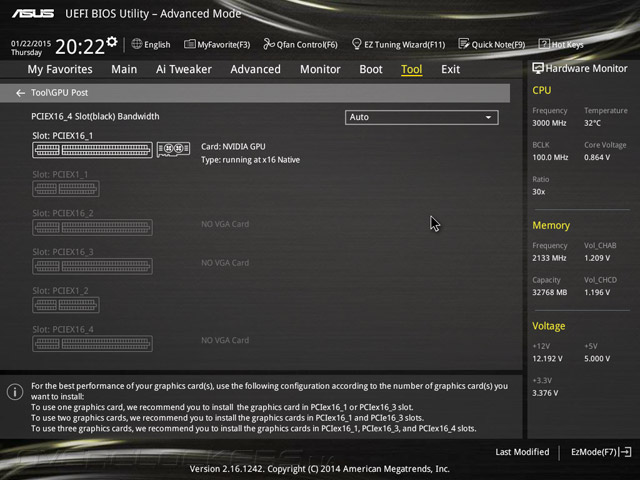

Из дополнительных возможностей, которыми располагает UEFI Setup новинки, следует отметить утилиту GPU Post, предназначенную для получения информации об использовании слотов расширения, подпрограмму ASUS EZ Flash 2, которая служит для обновления управляющего микрокода, функцию Overclocking Profile для сохранения до восьми профилей с настройками прошивки и, наконец, вкладку SPD Information, где выводятся подробные сведения об установленных модулях ОЗУ.

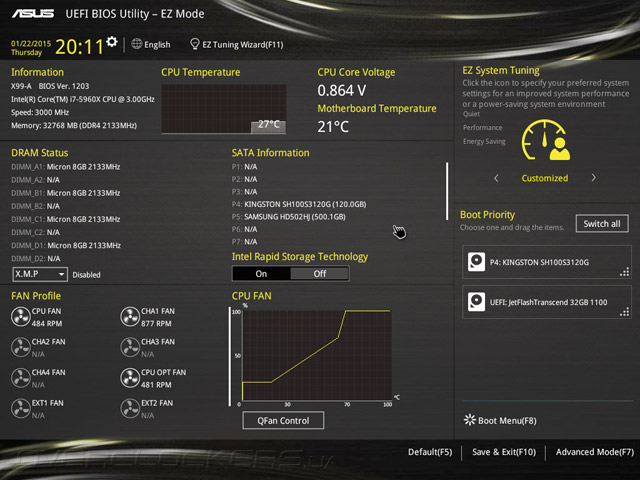

Помимо расширенного режима управления меню настройки предлагает упрощенный EZ Mode, в котором пользователи могут выполнить начальную конфигурация системной платы, а именно: задать дату и время, настроить работу системы охлаждения, установить порядок загрузочных устройств, активировать профили X.M.P. для модулей ОЗУ, получить сведения об установленных компонентах и режимах их работы, а также считать показания системного мониторинга.

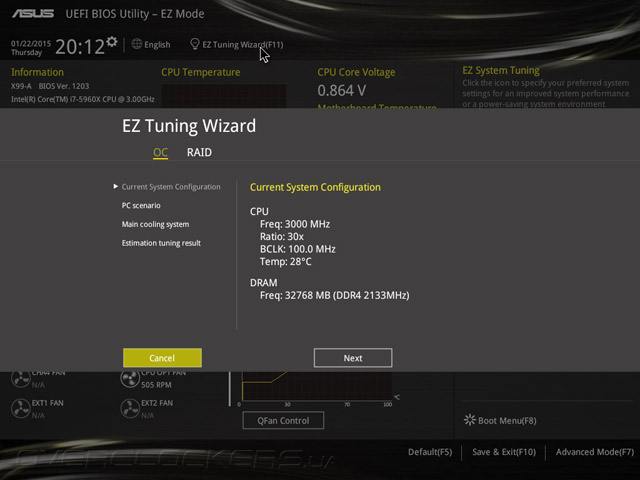

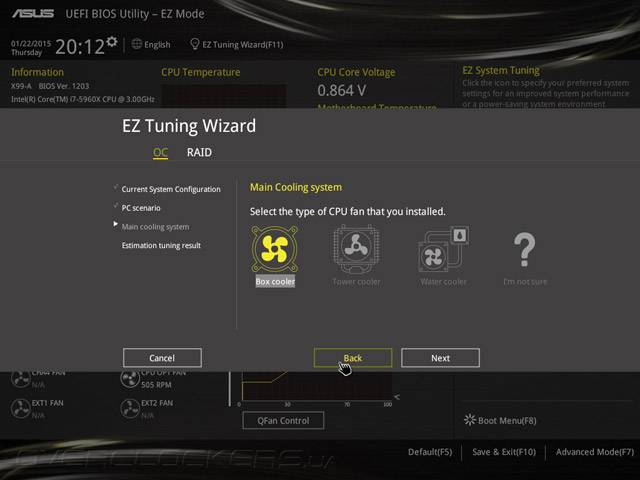

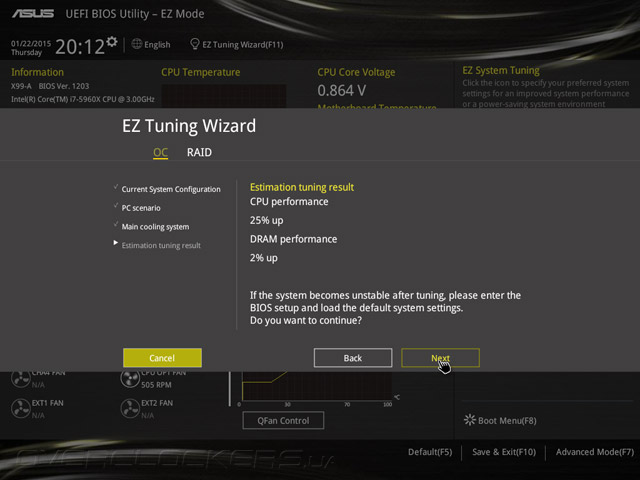

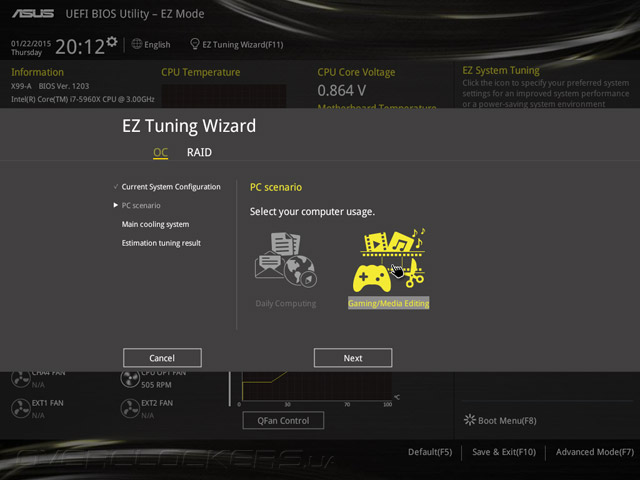

Из упрощенного режима можно вызвать подпрограмму EZ Tuning Wizard, которая позволяет оптимизировать быстродействие системного блока в зависимости от сценария использования персонального компьютера и типа используемого кулера.
В итоге, EZ Mode может стать надежным помощником для новичков и нетребовательных пользователей, тогда как энтузиасты и корифеи разгона непременно прибегнут к использованию расширенного режима.
Комплектное ПО
Набор программного обеспечения, которым комплектуется X99-A, содержит все необходимые драйверы и целый ряд полезных утилит, в том числе программный продукт Ai Suite 3, хорошо знакомый нам из предыдущих обзоров материнских плат ASUS. Ai Suite 3 состоит из отдельных функциональных подпрограмм, каждая из которых отвечает за тот или иной аспект функциональности.

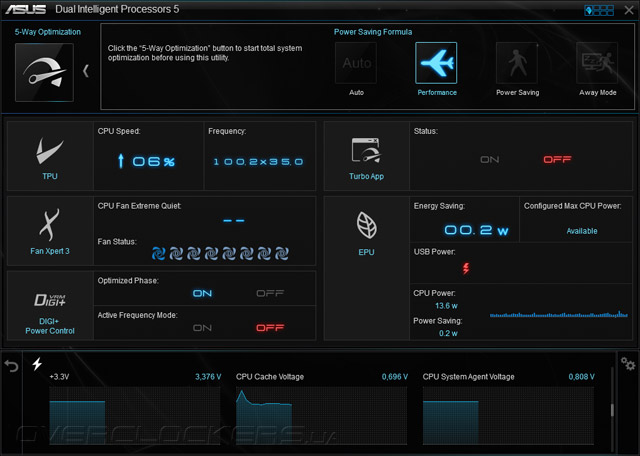

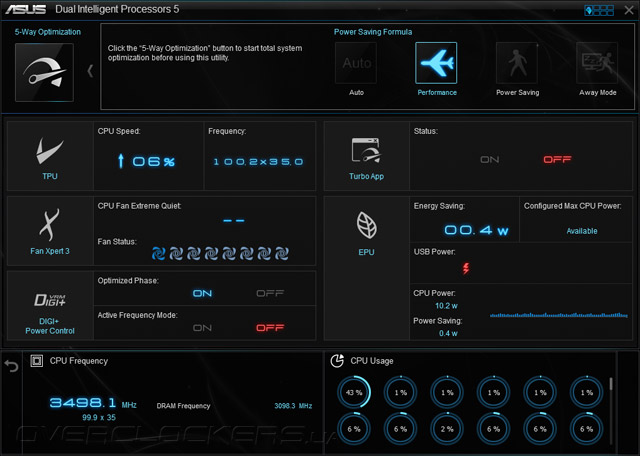

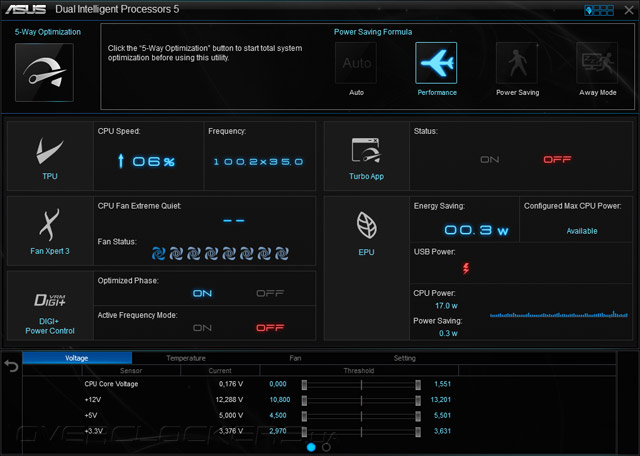

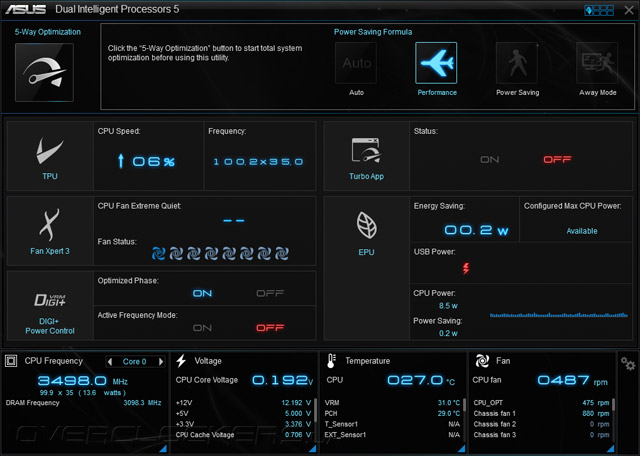

Например, Dual Intelligent Processor 5 служит для оптимизации работы системной платы по пяти основным направления, за каждое из которых отвечает отдельный программный модуль. В нижней части окна выводится информационная панель, на которой отображаются текущие параметры быстродействия, данные с датчиков аппаратного мониторинга и динамика изменения показателей. Здесь же задаются границы, по достижении которых срабатывает сигнализация.

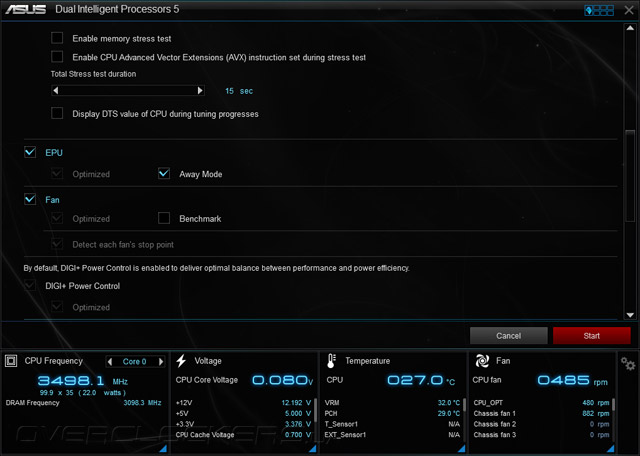

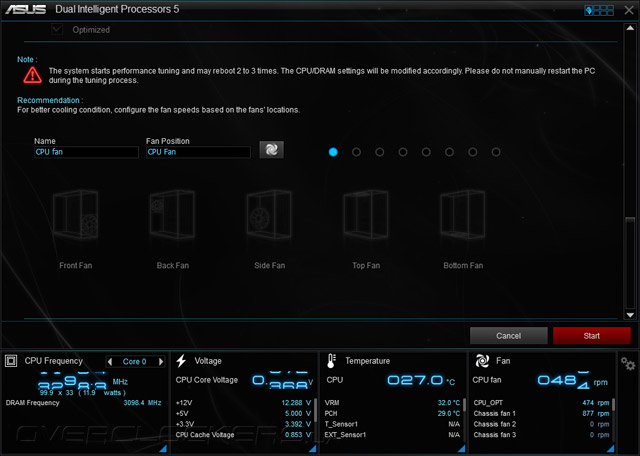

Модуль 5-Way Optimisation предназначен для автоматической настройки быстродействия, оптимизации режима работы силовой подсистемы, функций энергосбережения и охладителей. В режиме Extreme Tuning доступно значительное количество опций, настройкой которых можно легко добиться заметного повышения уровня быстродействия.

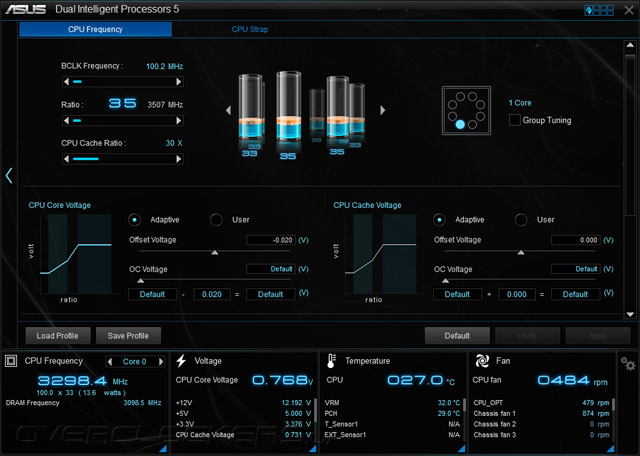

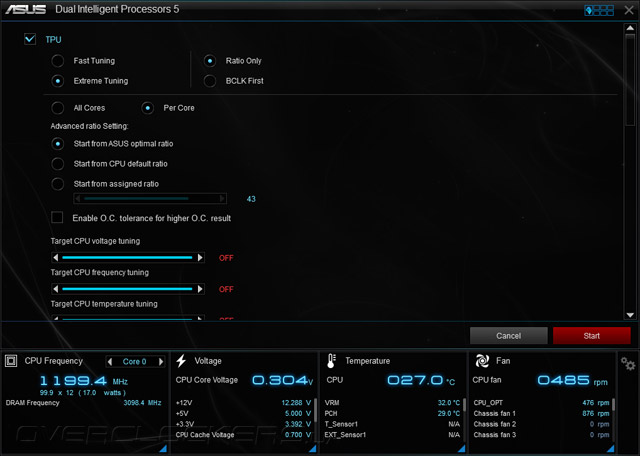

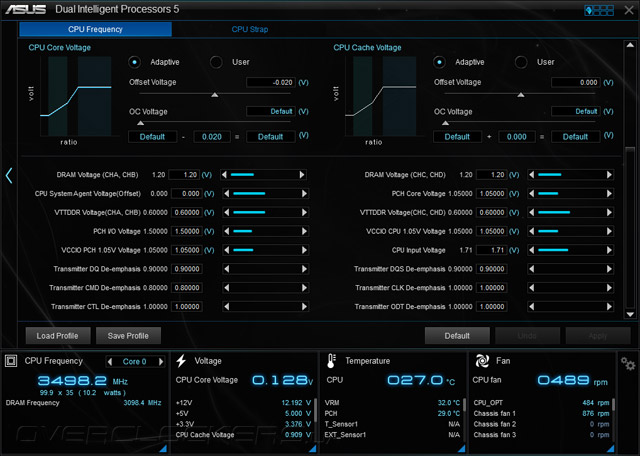

Для ручного управления оверклокингом служит TPU, отвечающий за регулировку базовой частоты, множителей вычислительных ядер и кэша 3-го уровня, а также установку напряжений на всех основных компонентах системной платы.

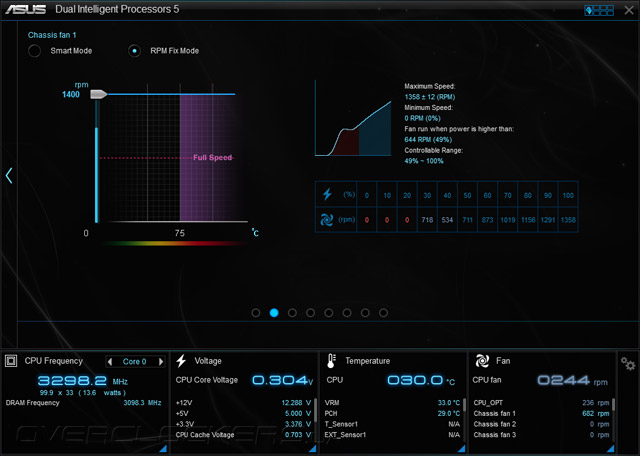

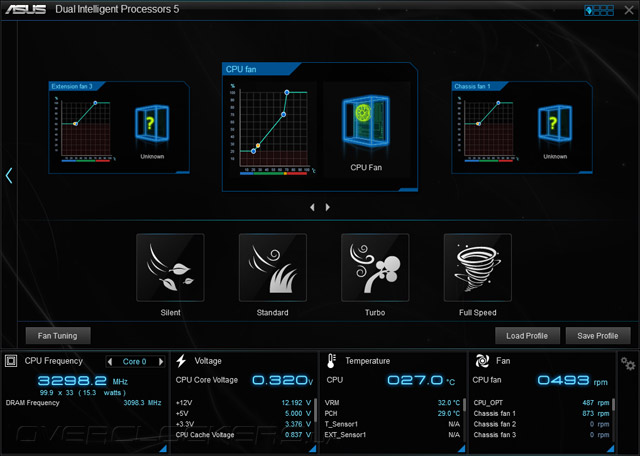

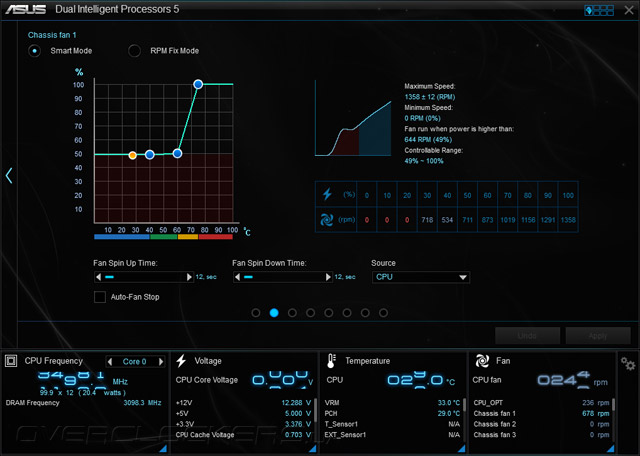

За настройку работы многочисленных охладителей отвечает программный модуль Fan Xpert 3. С его помощью пользователи могут выбрать один из четырех предустановленных профилей, либо выполнить идентификацию местоположения каждого вентилятора и калибровку его скорости вращения, после чего задать режим работы «карлсона» в зависимости от показаний температурных сенсоров или установить количество оборотов вручную.

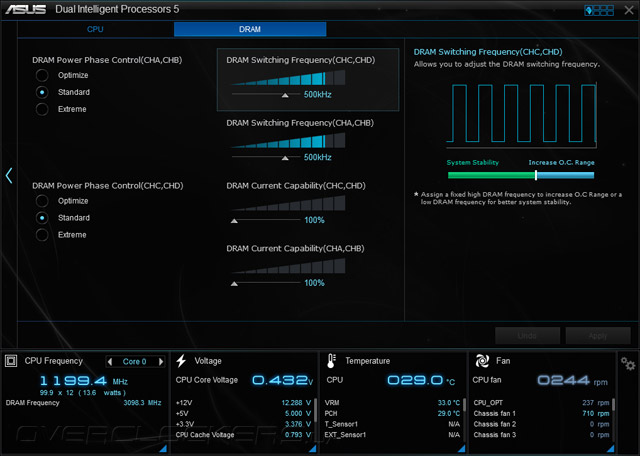

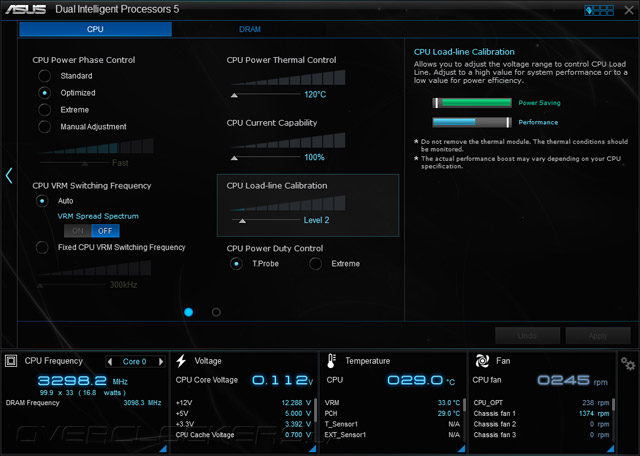

Управление цифровой подсистемы питания поручено подпрограмме Digi+ Power Control. Именно здесь задается режим работы опции CPU Load-line Calibration, регулируется частота переключения силовых элементов, определяется режим отключения неиспользуемых фаз VRM, а также настраиваются разнообразные защитные механизмы.

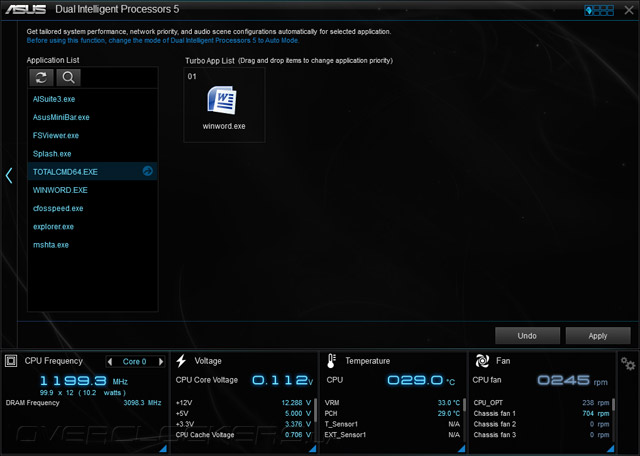

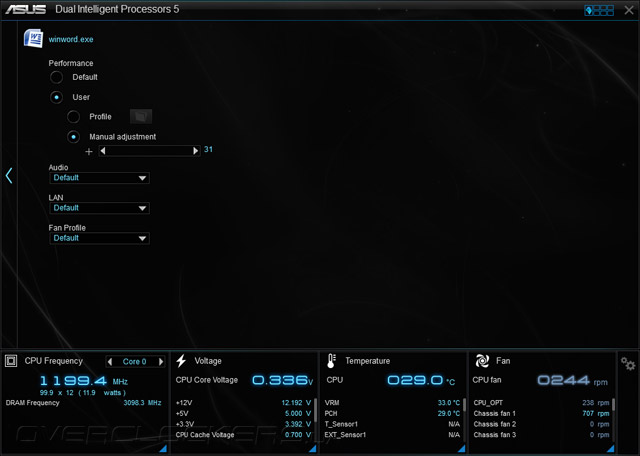

Среди возможностей Dual Intelligent Processor 5 нельзя не отметить функцию TurboAPP, с помощью которой для каждого приложения можно задать требуемый уровень быстродействия, режимы функционирования сетевой и звуковой подсистем, а также выбрать нужный профиль работы охладителей.

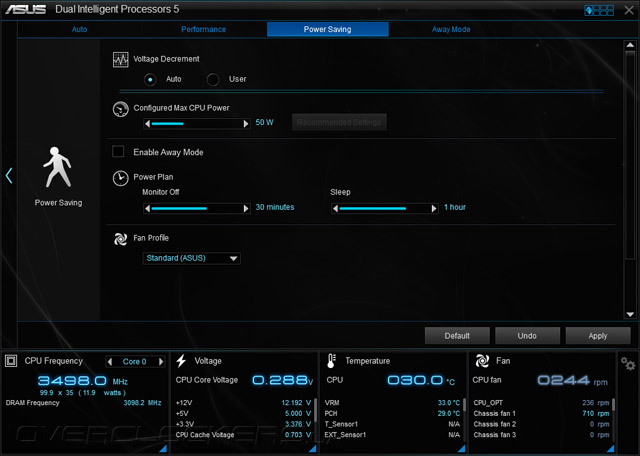

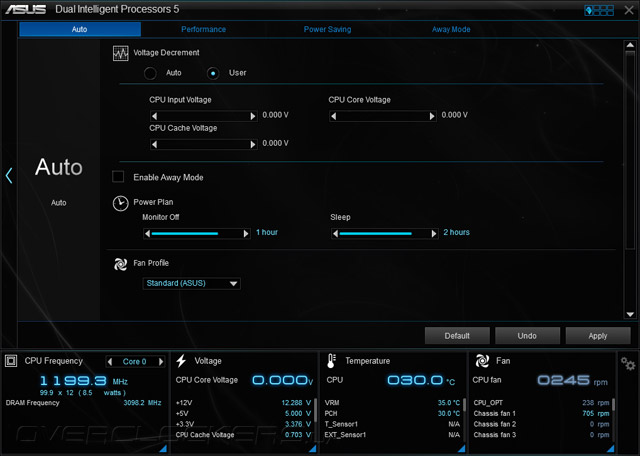

Наконец, программный модуль EPU предназначен для управления фирменными функциями экономии электроэнергии, в том числе управления TDP и понижения напряжений центрального процессора.

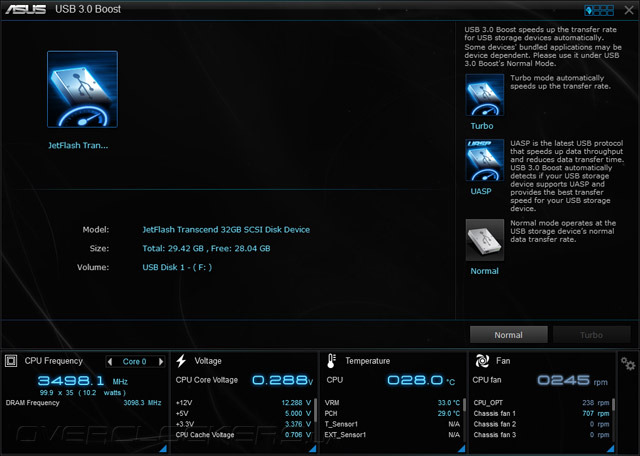

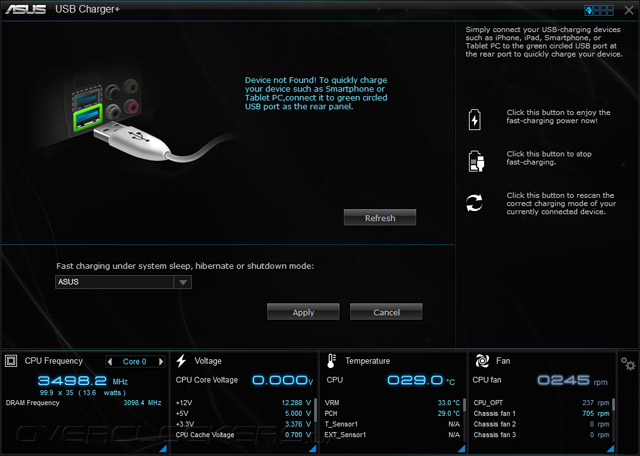

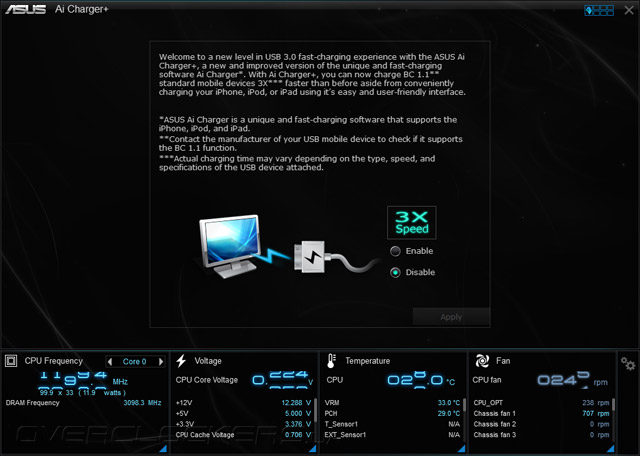

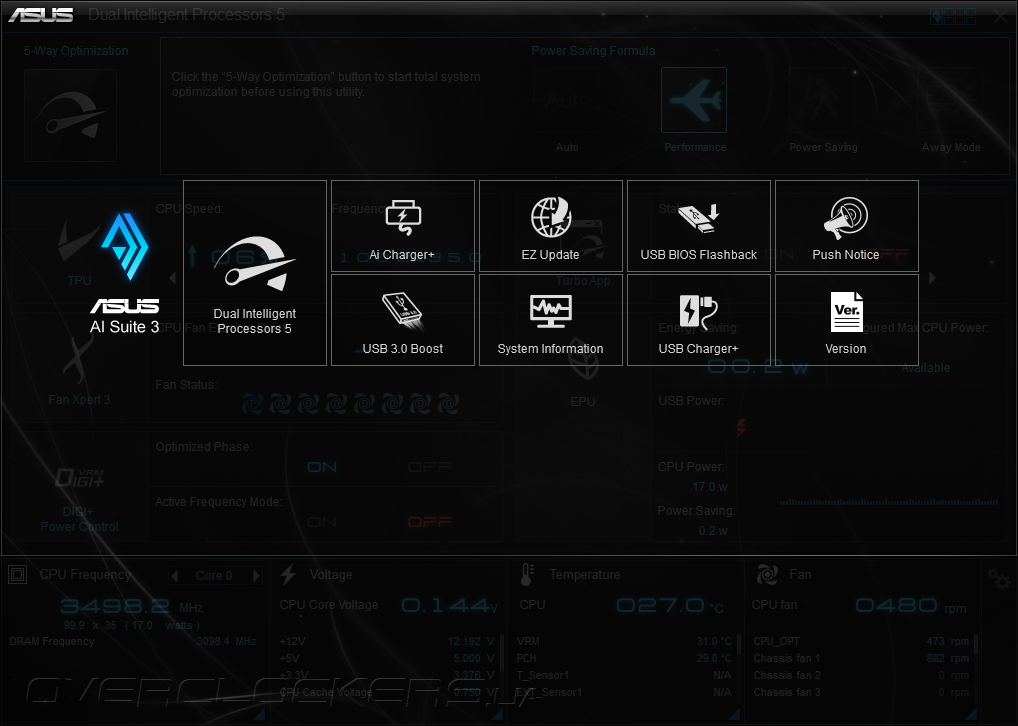

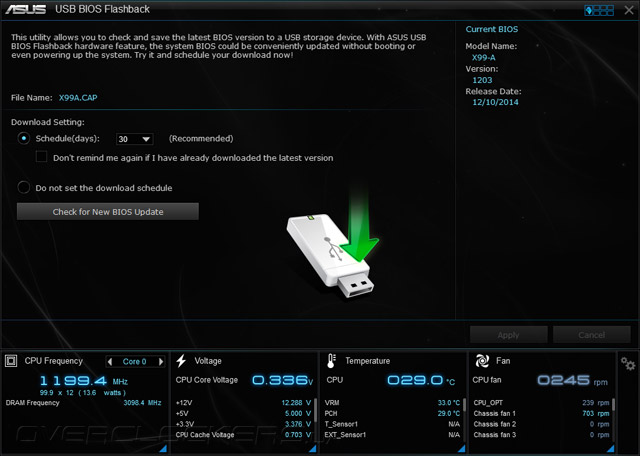

Помимо Dual Intelligent Processor 5 в состав Ai Suite 3 входят утилита USB 3.0 Boost, повышающая скорость работы с внешними накопителями за счет включения протокола UASP, подпрограммы Ai Charger+ и USB Charger+, которые служат для ускорения зарядки разнообразных мобильных устройств от плотов USB, а также программный продукт USB BIOS Flashback, предназначенный для обновления прошивки системной платы.

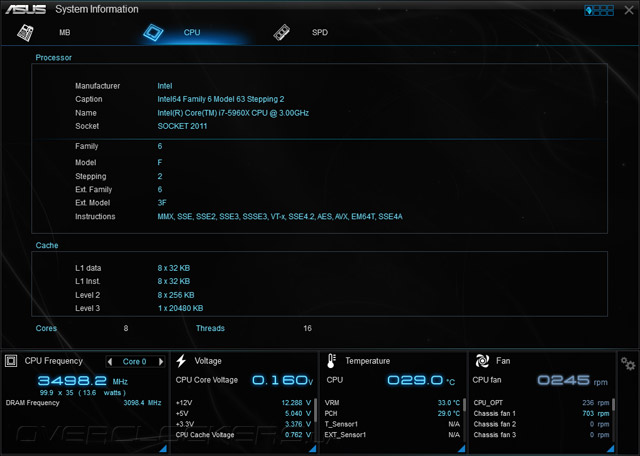

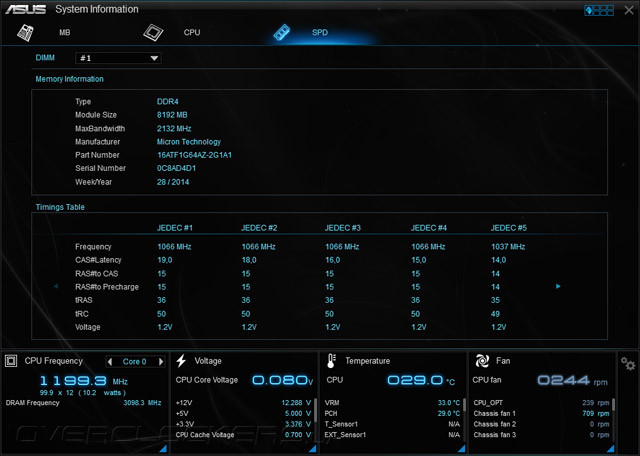

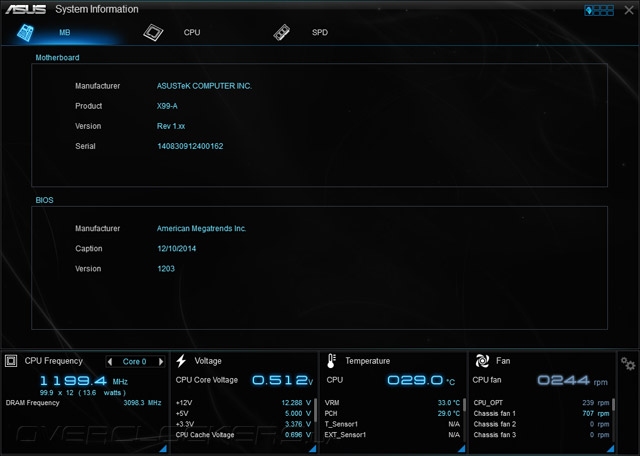

Наконец, ASUS X99-A комплектуется утилитой System Information, которая выводит подробную информацию о системной плате, центральном процессоре и модулях ОЗУ.

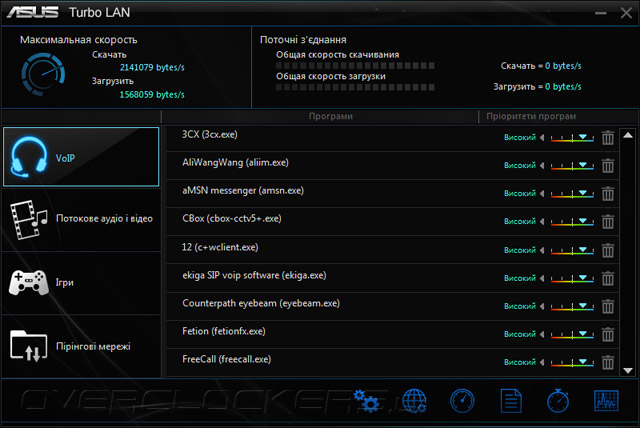

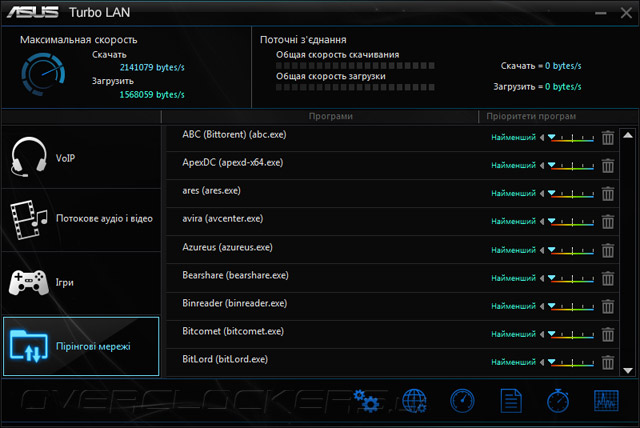

Вместе с «материнкой» покупатели получают ПО Turbo LAN — мощный и удобный инструмент от cFos Software GmbH для управления полосой пропускания и приоритетами доступа приложений в сети Интернет. Утилита содержит предустановки для многих популярных программ с возможностью ручной коррекции настроек.
Оценка уровня производительности и частотного потенциала системной платы ASUS X99-A проводились при использовании набора таких аппаратных и программных средств:
- процессор: Intel Core i7-5960X (3,0 ГГц, 20 МБ кэш L3);
- кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
- термопаста: Noctua NT-H1;
- оперативная память: Crucial CT4K8G4DFD8213 (4x8 ГБ, DDR4-2133, CL15-15-15-36-2T);
- видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
- накопитель: Kingston HyperХ SSD 120GB (120 ГБ, SATA 6Gb/s);
- блок питания: Seasonic X-650 (650 Вт);
- операционная система: Windows 7 Enterprise 64 bit SP1;
- драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 10.0.1.1000;
- драйвер видеокарты: NVIDIA GeForce 340.43.
- ASUS X99-A (UEFI Setup 1203 от 10.12.2014);
- ASUS Rampage V Extreme (UEFI Setup 0802 от 16.10.2014);
- ASUS X99-Deluxe (UEFI Setup 0801 от 01.09.2014);
- Gigabyte GA-X99-SOC Force (UEFI Setup f6d от 18.09.2014);
- MSI X99S Gaming 7 (UEFI Setup H.13 от 26.08.2014);
- MSI X99S MPOWER (UEFI Setup 22.3 от 14.11.2014).
- AIDA64 5.00.3300 (Cache & Memory benchmark);
- Futuremark PCMark 8 (2.2.282);
- Futuremark 3DMark (1.4.828);
- Batman: Arkham City;
- Total War: Rome II.
Разгонный потенциал
Силовая подсистема ASUS X99-A имеет неплохой запас прочности, который в полной мере удалось реализовать в виде отличного разгона центрального процессора. В оверклокерских экспериментах использовался старший восьмеядерный Core i7-5960X, тактовую частоту которого удалось повысить до 4250 МГц при напряжении на вычислительных ядрах 1,225 В, тогда как VCCIN фиксировалось на уровне 1,8 В, а опция CPU Load-line Calibration устанавливалась в значение Level 7. Тактовую частоту Uncore-части процессора удалось поднять до 3500 МГц при напряжении 1,175 В, а подсистема ОЗУ функционировала в штатном режиме на частоте 2133 МГц с таймингами 15-15-15-36-1Т. Для мониторинга температуры пришлось воспользоваться программой HWiNFO64 версии 4.48-2350, поскольку HW Monitor самой последней версии 1.26 некорректно интерпретировал показания процессорных термодатчиков и не позволял отследить перегрев. В итоге, при работе стресс-теста LinX 0.6.5 температура самого горячего ядра достигла 103 °C, что всего на пару градуса ниже предельно допустимого значения. Замечу, что режима пропуска тактов удалось избежать лишь благодаря установке параметра Maximum CPU Core Temperature в значение 105 °C, но рекомендовать такой режим для длительной эксплуатации нельзя ввиду повышенного риска деградации полупроводникового кристалла.
По части повышения BCLK новинка ничуть не разочаровала, достигнув внушительных 175 МГц, что наряду с ASUS Rampage V Extreme является одним из лучших результатов нашей тестовой лаборатории!
Что касается разгона подсистемы ОЗУ, то здесь ASUS X99-A порадовала увеличением тактовой частоты оперативной памяти со штатных 2133 МГц до 2859 МГц, что лишь на 140 МГц уступает результату, полученному на X99S MPOWER. Во время тестов на модули ОЗУ подавалось напряжение 1,4 В, а тайминги пришлось «расслабить» до 17-18-18-36-1Т.
В процессе исследования функций автоматического разгона новинка повела себя также как и старшая модель ASUS X99-Deluxe. При использовании опции OC Tuner в режиме Ratio Tuning тактовая частота процессора возросла до 3900 МГц при относительно безопасном Vcore=1,168 В. На первый взгляд такой разгон выглядит сомнительным достижением, но не стоит забывать, что штатная частота Intel Core i7-5960X составляет всего 3000 МГц, так что прирост в 900 МГц заслуживает определенного уважения.
Чуть худшие результаты получились при установке функции OC Tuner в режиме BCLK+Ratio Tuning. Несмотря на то, что разгон составил 3874 МГц, что можно считать приемлемым значением, напряжение на вычислительных ядрах 1,2 В оказалось несколько завышенным, что чревато дополнительной нагрузкой на процессорный кулер. Корме того, подсистема ОЗУ работала на пониженной частоте 1667 МГц, и даже низкие тайминги 12-12-12-28-1Т вряд ли способны компенсировать снижение быстродействия.
Тестирование аудиподсистемы
Совершенство реализации звуковой подсистемы материнской платы ASUS X99-A оценивалось с помощью программы RightMark Audio Analizer 6.4.0. Во время измерений линейный аудиовыход системной платы соединялся с линейным входом звуковой карты ASUS Xonar U7 с интерфейсом USB. Тесты проходили при разрядности сигнала 16 бит и частоте дискретизации 44,1 кГц, а также в режиме 48 кГц/24 бит. Результаты измерения приведены в следующей таблице вместе с характеристиками звуковых трактов двух материнских плат для платформы LGA2011-3: ASUS Rampage V Extreme и MSI X99S MPOWER.
| ASUS X99-A (ALC1150) 44,1 КГц/16 бит | ASUS X99-A (ALC1150) 48 КГц/24 бит | MSI X99S MPOWER (ALC1150) 44,1 КГц/16 бит | MSI X99S MPOWER (ALC1150) 48 КГц/24 бит | ASUS Rampage V Extreme (ALC1150) 44,1 КГц/16 бит | ASUS Rampage V Extreme (ALC1150) 48 КГц/24 бит | |||||||
| Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ | +0,03, –0,02 | Отлично | +0,21, +0,18 | Отлично | +0,21, +0,01 | Очень хорошо | +0,19, +0,13 | Отлично | +0,02, –0,02 | Отлично | +0,17, +0,10 | Отлично |
| Уровень шума, дБ (А) | –84,5 | Хорошо | –84,4 | Хорошо | –85,2 | Хорошо | –86,8 | Хорошо | –93,6 | Очень хорошо | –95,9 | Отлично |
| Динамические диапазон, дБ (А) | 81,5 | Хорошо | 83,9 | Хорошо | 84,8 | Хорошо | 87 | Хорошо | 89,8 | Хорошо | 96,1 | Отлично |
| Гармонические искажения, % | 0,0053 | Очень хорошо | 0,038 | Очень хорошо | 0,0062 | Очень хорошо | 0,0071 | Очень хорошо | 0,0055 | Очень хорошо | 0,005 | Очень хорошо |
| Гармонические искажения + шум, дБ(A) | –75,2 | Средне | –77,2 | Средне | –77,7 | Средне | –77,8 | Средне | –78,9 | Средне | –80,4 | Хорошо |
| Интермодуляционные искажения + шум, % | 0,022 | Хорошо | 0,017 | Очень хорошо | 0,016 | Очень хорошо | 0,014 | Очень хорошо | 0,011 | Очень хорошо | 0,011 | Очень хорошо |
| Взаимопроникновение каналов, дБ | –76,5 | Очень хорошо | –76,2 | Очень хорошо | –78,4 | Очень хорошо | –79,0 | Очень хорошо | –80,8 | Очень хорошо | –87,7 | Отлично |
| Интермодуляции на 10 кГц, % | 0,02 | Хорошо | 0,016 | Очень хорошо | 0,018 | Очень хорошо | 0,017 | Очень хорошо | 0,022 | Очень хорошо | 0,014 | Очень хорошо |
| Общая оценка | Очень хорошо | Очень хорошо | Очень хорошо | Очень хорошо | Очень хорошо | Отлично | ||||||
Инструментальная оценка показала, а субъективное прослушивание эталонных композиций это лишь подтвердило, что ничем особенным звуковая подсистема ASUS X99-A похвастаться не может. Звуку не хватало динамики и детализации, хотя, посторонние шумы при воспроизведении отсутствовали, так что качество воспроизведения можно смело назвать приемлемым, во всяком случае, большинство пользователей останутся довольными.
Результаты тестирования
По части пропускной способности ОЗУ новинка заняла вторую позицию в трех подтестах из четырех, уступив лишь флагманской модели ASUS Rampage V Extreme, тогда как в сценарии записи данных в оперативную память все участницы показали примерный паритет.
Результаты ASUS X99-A в комплексном тестовом пакете Futuremark PCMark 8 близки к максимальным, то есть недостатка производительности при выполнении типичных повседневных задач ощущаться не должно.
То же самое касается быстродействия новинки в полусинтетическом игровом бенчмарке Futuremark 3DMark, где героиня сегодняшнего обзора выступила очень уверенно, на уровне лучших моделей для платформы Intel LGA2011-3.
В реальных игровых приложениях ASUS X99-A показала отличный fps, а значит, системная плата вряд ли станет фактором, сдерживающим производительность в современных видеоиграх.
Энергопотребление
Оценка энергопотребления тестовых стендов выполнялась при использовании прибора Basetech Cost Control 3000, с помощью которого были измерены пиковые значения потребляемой мощности при прохождении стресс-теста LinX 0.6.5 и среднее энергопотребление тестовых стендов в простое.
Уровень экономичности X99-A в простое оказался недостижимым для моделей конкурентов, да и под нагрузкой младшая из системных плат ASUS продемонстрировала образцовую энергоэффективность. К счастью, низкое энергопотребление не влечет за собой падение быстродействие, за что конструкторов и программистов ASUS можно лишь поблагодарить!
Выводы
В процессе сегодняшнего тестирования зародилась призрачная надежда, что благодаря системным платам, таким как ASUS X99-A, платформа LGA2011-3 со временем станет доступной широкому кругу компьютерных энтузиастов. Производитель пошел по верному пути, снабдив продукт только самыми необходимым и востребованными возможностями расширения, но оставил весь набор инструментов по разгону, в том числе функциональную прошивку и силовую подсистему с отличным запасом прочности. Это позволило материнской плате продемонстрировать отличное сочетание потребительских характеристик при весьма умеренной стоимости. В итоге, скудный комплект поставки на этом фоне смотрится как наименьшее из зол, а вот скромная система охлаждения процессорного VRM выглядит несколько неуместно. Право же, лучше было бы «добавить металла» в радиатор силовой подсистемы, чем устанавливать бутафорский охладитель между слотами ОЗУ и разъемами задней панели. Впрочем, даже это не помешало новинке показать выдающиеся результаты разгона, стоит только не забывать об организации эффективной вентиляции пространства вокруг процессорного разъема.
Если же сравнивать ASUS X99-A с другими моделями, побывавшими в нашей тестовой лаборатории, то наиболее близким конкурентом оказывается MSI X99S MPOWER, которая дает пользователям аналогичный набор возможностей расширения, но демонстрирует чуть худшие результаты разгона CPU, зато, стоит при этом несколько дешевле — около 300 долларов, тогда как приобретение героини сегодняшнего обзора обойдется примерно в $325. В итоге, выбор не столь однозначный, как того хотелось бы, и решающим фактором могут стать лишь только личные предпочтения покупателя.
