Обзор материнской платы ASUS Sabertooth Z170 S. Арктический камуфляж, отсутствие декоративных пластин и сниженная цена

В прошлом сезоне специалисты ASUS представили на суд публики ограниченное издание Sabertooth Z97 Mark S. За основу тогда приняли крепкую Mark 1 и раскрасили её в белый цвет. Стоимость такого решения оказалась немного выше, но поклонников такой ход определённо не смутил. В этот раз в белую «пиксельку» окрасили не старшее решение, а наоборот — младшее, правда, самостоятельной единицы классического тёмного издания на сегодня в продаже нет. То есть в семействе TUF на базе Intel Z170 присутствуют пока две модели.

Новинка лишена защитных пластин — верхней пластиковой и нижней металлизированной. Прочие элементы защитных конструкций также были исключены из комплекта поставки, нет теперь и двух вентиляторов скромного диаметра. Более важно отметить всего один сетевой контроллер и обычное число выходов SATA — шесть штук. На этом список упрощений, по сути, заканчивается. Забегая наперёд, в комплекте поставки ещё не найти бонусной карты расширения ASUS Hyper M.2 x4 mini.

ASUS Sabertooth Z170 S

Подсистема питания, на первый взгляд, выглядит так же, разве что, заменили радиаторы на транзисторах. Небольшое изменение есть и в конфигурации колодок под вентиляторы, ведь специфических гнёзд теперь нет. Во всём остальном модель осталась крепким представителем именитого производителя, о наборе возможностей можно сделать вывод, изучив таблицу с характеристиками:

Модель ASUS Sabertooth Z170 S
Официальная страница продукта в Сети asus.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400, максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8), 1 x PCI Express 3.0 x16 (x4, x2), 3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы DisplayPort, HDMI
Количество подключаемых вентиляторов 10 (9x 4pin, 1x 3pin)
1x 5pin (Extension Fan connector)
1x 4pin (Water Pump header)
Порты PS/2
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1142)
6 х 3.1 Gen1 (2 разъёма на задней панели, Z170)
8 x 2.0 (4 разъёма на задней панели, Z170)
SATA Express 2 (Z170)
Serial ATA 6 x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук Realtek ALC1150 (7.1, HDA), Texas Instruments RC4580
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Thunderbolt header, TUF Thermal Radar 2, Q-LED (CPU, DRAM, VGA, Boot Device LED), поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, TUF Detective USB port
Цена в рознице, $ 282

TUF Detective USB port — специальное гнездо на задней панели, куда можно подключить мобильное устройство. Установив в нем специальное приложение, пользователь сможет отследить изменение различных системных показаний в режиме реального времени.

Упаковка и комплектация

Необычная расцветка коробки выполнена в традиционном строгом для ASUS стиле. Главный акцент — расширенный срок гарантии относительно обычных плат.

ASUS Sabertooth Z170 S

Все детали находятся на обратной стороне коробки. Есть фото платы и её задней панели, таблица с характеристиками. Отдельного внимания удостоен фирменный программный продукт — Thermal Radar 2, также написали и про TUF Detective.

ASUS Sabertooth Z170 S

Комплект поставки следующий:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • документы об условиях ограниченной пятилетней гарантии;
  • сертификат качества (надёжности) TUF-компонентов;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом TUF;
  • две наклейки для корпуса с логотипом TUF на прозрачной основе;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • фирменный пластиковый фиксатор для процессоров;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • крепёжный винт и стойка для устройств формата M.2;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • заглушка для корпуса, дополненная наклейкой в белых тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • пылевой фильтр к ней.
ASUS Sabertooth Z170 S

Состав практически идентичен младшей версии семейства прошлого поколения — ASUS Sabertooth Z97 Mark 2.

Внешний вид

Изменения относительно старшей версии минимальны: не видать крепёжных отверстий для защитного кожуха, заметно пустующее место, где прежде находилось два порта SATA. Во всём остальном — плата та же.

ASUS Sabertooth Z170 S

Сзади видны лишь шляпки винтов, закрепляющих охлаждающие конструкции и пара саморезов для колпака над задней панелью. Россыпи светодиодов, привычных для большинства серьёзных и не очень плат, тоже нет.

ASUS Sabertooth Z170 S

«Святящимся» является радиатор PCH. Здесь распаяно пять ярких светодиодов белого цвета. Это индикатор питания и комплекс Q-LED из четырёх штук. Часть из них неудобно перекрывается габаритной видеокартой. Сам охладитель массивный и с лёгкостью справляется с возложенными обязанностями. Подсветку можно отключить в UEFI.

ASUS Sabertooth Z170 S

Пара выходов SATA-E и два обычных SATA 6 Гбит/с — весь набор для подключения накопителей, конечно, есть ещё и M.2.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Для нужд корпусных гнёзд USB припасены по паре колодок для каждой из ревизий (второй и третьей).

ASUS Sabertooth Z170 S

Процессорные линии PCI-E могут быть поделены между парой слотов PCI-E x16. Самое нижнее связано с чипсетом. PCI-E x1 обычного типа, где можно использовать лишь компактные платы расширения.

ASUS Sabertooth Z170 S

Звуковой кодек Realtek ALC1150 дополнен операционным усилителем Texas Instruments RC4580. Сетевой контроллер всего один — Intel I219V.

ASUS Sabertooth Z170 S

Из вспомогательных элементов есть кнопки MemOK! и USB BIOS Flashback на задней панели (странный выбор её места размещения, как по мне).

ASUS Sabertooth Z170 S

У сокета ЦП теперь довольно просторно, также облегчился доступ и к вентиляторным колодкам на плате.

ASUS Sabertooth Z170 S

Защитный колпак предусматривает возможность монтажа нагнетающего вентилятора, но последнего в комплекте поставки не предусмотрено, да и нужды в этой процедуре фактически нет.

ASUS Sabertooth Z170 S

Используется другой тип радиаторов. Их два — каждый ответственен за разную подсистему питания. Они изготовлены из какого-то небывало лёгкого сплава, хотя выглядят весьма убедительно. Термопрокладка их традиционный спутник. Судя по всему, их должна была связывать тепловая трубка, но её нет (образованное углубление–пустота вряд ли будет повышать эффективность теплоотвода).

ASUS Sabertooth Z170 S

Как и ожидалось, схема VRM изменений не претерпела. Используется ШИМ-контроллер ASP1405I. Систему питания процессора формируют восемь «виртуальных» каналов на основе четырёх реальных. Достигается это при помощи удвоителей IR3599. Для интегрированного ГП используется всего два реальных канала с удвоенным числом элементов в составе каждого. Выходит, всего десять каналов, для каждого есть свой собственный драйвер — IR3535. Силовые элементы производства ON Semiconductor — NTMFS4C06N (большинство) и NTMFS4C09N.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Задняя панель платы весьма неплоха. Есть пара видеовыходов, множество USB, пять аудиогнёзд и даже S/PDIF. HDMI дополнен конвертером уровней сигналов ASM1442.

ASUS Sabertooth Z170 S

Осмотр дизайна платы ничего необычного не выявил. Перед нами фактически старшая модель с совсем небольшим усечением функциональности. Взглянем на программное сопровождение.

Возможности UEFI

Продукт прибыл на тестирование с последней версией микрокода, потому в этот раз я лишь смог получить подтверждение с серверов компании об этом факте, процедуры обновления не понадобилось. В случае необходимости имеется возможность использовать классический способ с привлечением какого-либо носителя информации.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Первый режим работы с настройками UEFI приготовлен для широкой аудитории пользователей. Здесь видна некоторая информация о системных компонентах и режимы работы системы. Для изменения доступны базовые вещи: дата и время, локализация интерфейса, активация XMP, несколько готовых профилей для большого числа системных охладителей. Отдельное меню у мастера по разгону системы и формированию конфигураций RAID, именуемое EZ Tuning Wizard. В случае наличия большого числа накопителей не лишним будет увеличение области отображения Boot Menu.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Полный спектр настроек находится в Advanced Mode. Первая глава — My Favorites, будет полезна тем, кто регулярно что-нибудь настраивает. Её содержимое можно редактировать. Следующий раздел Main покажет больше сведений об программной оснастке материнской платы. Ещё здесь есть механизм по ограничению доступа к системе.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Все пункты, имеющие отношение к разгону компонентов системы, сосредоточены в разделе Ai Tweaker. Различия относительно старшей модели заключаются лишь в аппаратном переключателе режима Extreme Over-voltage. Все остальные строки и подразделы оказались неизменными.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Я не нашёл никаких отличий между платами и при более глубоком осмотре возможностей обозреваемой модели.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Все наиболее важные параметры сведены в таблицу:

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–650 0,01…0,50
CPU Core Ratio (Multiplier) 8–83 1
CPU Load-line Calibration Auto/Level1…8 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 800–3200
800–4266
100
133
DRAM Voltage (B) 1,0–2,0 0,005
CPU System Agent Voltage (В) 0,7–1,8 0,0125
CPU VCCIO Voltage (В) 0,7–1,8 0,0125
PCH Core Voltage (В) 0,7–1,8 0,0125
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

Настройки периферической составляющей сконцентрированы на странице Advanced.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Насыщение изделия колодками для вентиляторов весьма обильное, но всего их можно использовать на одну штуку меньше относительно ASUS Sabertooth Z170 Mark 1. Набор возможностей остался таким же. Есть столько же интегрированных на PCB температурных датчиков (вместе с температурой процессора — десять). Ещё три термопары могут быть подключены к предусмотренным для того штырьковым гнёздам. В качестве способа изменения скорости вращения вентиляторов можно выбирать между напряжением (DC) и скважностью ШИМ (PWM) для любого изделия, в том числе — процессорного охладителя. Есть три готовых профиля для любого канала и возможность использовать собственные настройки в режиме Manual. Кроме того, для системных изделий роль опорной температуры для установленного алгоритма может играть любой из действующих датчиков.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Вероятно, из-за такого обилия дополнительных технических возможностей, длительность прохождения процедуры POST оставляет желать лучшего. В первую очередь это относится к «холодному» старту ПК. Попробовать повлиять на это можно путём изучения страницы Boot.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

У моделей серии TUF меньше дополнительных инструментов, чем у родственных представительниц из семейства ROG. Наиболее, на мой взгляд, востребованный пункт меню — Overclocking Profile. Здесь можно сохранить восемь состояний системы.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Как показал осмотр UEFI, структура, общее число пунктов и пределы изменяемых параметров оказались идентичными старшей модели, что не может не радовать.

Комплектное ПО

Совсем немного поредел состав фирменных утилит. Убрали PC Cleaner из AI Suite 3, ещё теперь нет Wi-Fi GO!

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger+, EZ Update, Mobo Connect, Push Notice, System Information, Thermal Radar 2, USB 3 Boost, USB BIOS Flashback), Boot Setting, HyStream, PC Diagnostics, Product Registration Program
Сетевое HomeCloud, Media Streamer, Turbo LAN, WebStorage
Дополнительное ASUS CPU-Z, DAEMON Tools Pro

 Самой интересной программой, включённой в состав комплекса AI Suite 3, является Thermal Radar 2.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Практически все действия здесь нацелены на обеспечение взаимодействия системных охладителей и платы. Вначале проводится калибровка изделий. Затем можно приступать к подбору алгоритма работы каждого вентилятора. Выбирать придётся между интеллектуальным режимом функционирования Smart Mode, где роль опорной температуры будет отдана на откуп уже трём датчикам (на выбор пользователя), причём можно изменять участие каждого в процентном соотношении. Также можно предпочесть фиксированные обороты, но лишь до тех пор, пока процессор не прогреется до 75 °C. Проверить эффективность настройки можно здесь же, воспользовавшись страницей Thermal Status.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Четвёртая вкладка — Recorder, пока ещё никак не видоизменённый. Информативности при работе с ним маловато, да и периодичность снятия свежих показателей не регулируется. Настройки подсистем питания видны в разделе DIGI+PowerControl.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Более подробно о фирменном ПО можно почитать в обзоре ASUS Sabertooth Z170 Mark 1. В этот раз сборка Turbo LAN оказалась работоспособной, а потому лишний раз можно убедиться в её истинном родстве с утилитой cFosSpeed. Она имеет множество преднастроек, пользователю достаточно выбирать лишь сценарий функционирования системы — максимальная скорость либо же минимальное время ответа системы («пинг»).

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Звуковая составляющая сопровождается поддержкой, выраженной в фирменном конфигураторе от Realtek. Там можно настроить лишь работу ОУ, то есть направить его использование на нужды передней панели ПК или же задней самой платы. Это даёт незначительное изменение в картине звучания.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Благодаря работоспособной версии программы Turbo LAN, теперь можно точно сказать о полной готовности по работе с устройством в последней версии операционной системы Windows. Общее число утилит не так велико, как у изделий игровой направленности, но и не мало, один лишь Thermal Radar 2 может выступить серьёзной мотивацией для рассмотрения испытуемой на роль будущей системной платы, ведь подобного функционального оснащения нет ни у одного из конкурентов на рынке. Собой она с лёгкостью заменит не один продвинутый образец реобаса.

Разгонный потенциал

В этой части обзора использовался инженерный образец Core i5-6600K, пока ещё не слишком искривлённый после наших экспериментов.

Первыми испытание пройдут готовые профили по разгону ПК. Крайним режимом механизма EZ Tuning Wizard является набор из Gaming/Media Editing и Water cooler. Частота ЦП должна вырасти до 4326 МГц, а память — заработать на 2472 МГц (хотя в UEFI явно видна попытка активации профиля XMP, очевидно — неудачная).

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

Напряжение ЦП повышалось лишь до 1,328 В, но для LinX этого оказалось недостаточно. Примечательно, для плат серии ROG в подобном режиме оно составляет 1,38 В, чего было достаточно для стабильной работы системы.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

Фирменный механизм TPU имеет два режима. Первый активно использует технологию Turbo Boost, с ней частота ЦП будет расти до 4,3 ГГц. DRAM разгонится до 2933 МГц.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

Однако значений выше 4,1 ГГц редко где можно будет добиться. Напряжение при этом вырастает до всё тех же 1,328 В. Система с такими настройками работала без проблем.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

Получается, для разгона «в один клик» лучше всего подходит второй профиль TPU, когда частота ЦП будет составлять 4,4 ГГц, а у памяти — 2933 МГц.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

Все основные напряжения при этом повышаются (CPU Core, SA, IO и DRAM Voltage). У процессора оно росло до 1,344 В, что и обеспечило стабильную работу компьютеру.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

Всего выпущено две финальных версии прошивки на момент написания материала, возможно, этот факт послужил не такому высокому разгону BLCK, как у старшей модели. Частота, когда система стартовала и функционировала должным образом, оказалась равной 355,5 МГц.

asus-sabertooth-z170-sasus-sabertooth-z170-s

Специфические настройки из раздела Tweaker's Paradise не привлекались.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

Разгон процессора прошёл без особых проблем, частота равнялась 4,7 ГГц, у кольцевой шины — 4,4 ГГц. У ОЗУ режим работы соответствовал профилю XMP, то есть был обеспечен серьёзный цикл тестирования для проверки работоспособности системы.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

Стабилизационные свойства оказались унаследованы со всеми их недостатками. Профиль LLC «Level 5» имеет свойство немного влиять на снижение напряжение ЦП под возрастающей нагрузкой, потому для итоговых 1,408 вольт в UEFI фиксировалось значение 1,425 В. Также повышались CPU SA и IO.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

Наиболее горячим был учаcток VRM с температурой 57 °C, радиатор не прогревался выше 48 °C. Не вижу особой нужды применять активную систему охлаждения при таких скромных результатах замеров. Пределы потребляемой стендом энергии составили 51–198 Вт. Эффективность подсистемы питания отличная.

asus-sabertooth-z170-s

Повысив напряжение питания памяти до 1,41 вольт, вспомогательных линий питания CPU SA и IO — до 1,25 и 1,15 В, а также применяя проверенную конфигурацию задержек 18-18-18-39-1T, удалось заставить работать комплект из четырёх модулей ОЗУ на частоте 3266 МГц. Штатным рубежом при разгоне является отметка 3,2 ГГц, то есть нынешняя испытуемая весьма неплохо проявляет себя и в оверклокинге DRAM, но до ASUS Maximus VIII Impact ей, конечно же, далеко.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

При больших значениях частоты система загружалась, но о её стабильности речи уже не шло.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

Оказалось, Sabertooth Z170 S имеет отличные оверклокерские способности. Есть готовый вариант для тех, кто не хочет долго что-либо настраивать. Энтузиасты останутся довольны низкой температурой области VRM и широким спектром настроек. Система неплохо понимает, когда с новыми параметрами невозможно пройти процедуру POST, практически сразу предлагая внести изменения в настройки. За весь цикл тестов я ни разу не сбрасывал их вручную. Теперь время оценить быстродействие со штатными настройками.

Тестовый стенд

В состав стенда вошли:

  • операционная система: Windows 10 Pro x64 (10.0.10240);
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.9), Intel Management Engine Interface (11.0.0.1158), Intel IGP Driver (15.40.4.64.4256), Intel Serial IO Driver (30.63.1519.7), GeForce 355.60 (10.18.13.5560), PhysX 9.15.0428.

Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.60 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;
  • x265 HD Benchmark;
  • MAXON CINEBENCH R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.0;
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • BioShock Infinite (1.1.25.5165);
  • Hitman: Absolution (1.0.447.0);
  • Total War: Attila (1.2.1.0).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13
ASUS Sabertooth Z170 S 1602 5.60.3755 4.1.643-x64 1.5.915
MSI Z170A XPower Gaming TE 1.51 5.60.3739 4.1.643-x64 1.5.915
ASUS Maximus VIII Impact 1302 5.60.3732 4.1.643-x64 1.5.915
Gigabyte GA-B150-HD3 DDR3 F2 5.60.3716 4.1.643-x64 1.5.915
ASUS Maximus VIII Gene 1202 5.60.3703 4.1.643-x64 1.5.915
ASUS Z170-P D3 0509 5.50.3657 4.1.643-x64 1.5.915
MSI Z170A SLI Plus 1.0E 5.50.3643 4.1.643-x64 1.5.915
ASUS Maximus VIII Extreme 1104 5.50.3643 4.1.643-x64 1.5.915
MSI Z170I Gaming Pro AC 1.34 5.50.3634 4.1.643-x64 1.5.915
Gigabyte GA-Z170XP-SLI F5f 5.50.3626 4.1.643-x64 1.5.915
ASUS Sabertooth Z170 Mark 1 1101 5.50.3620 4.1.643-x64 1.5.915
ASUS H170M-E D3 0702 5.50.3610 4.1.643-x64 1.5.915
Gigabyte GA-Z170M-D3H DDR3 F2 5.50.3604 4.1.643-x64 1.5.915
MSI B150M Mortar C.09 5.30.3561 4.1.643-x64 1.5.915
Gigabyte GA-Z170X-Gaming 3 F3 5.30.3542 4.1.643-x64 1.5.915
ASUS Z170-A 0504 5.30.3521 4.1.643-x64 1.5.915
MSI Z170A Gaming M7 1.54 5.30.3516 4.1.643-x64 1.5.915

Результаты тестирования

В рамках сравнительного тестирования использовался розничный Core i5-6600K, работающий при 3,9 ГГц, вместе с активированным профилем XMP для комплекта памяти. При сохранении настроек система UEFI предлагает дополнительно форсировать некие улучшающие работу механизмы, что и было принято к исполнению.

ASUS Sabertooth Z170 S

Ознакомимся с полученными замерами.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Подсистема памяти работает согласно ожиданиям, быстродействие на хорошем уровне.

ASUS Sabertooth Z170 S

ASUS Sabertooth Z170 SASUS Sabertooth Z170 S

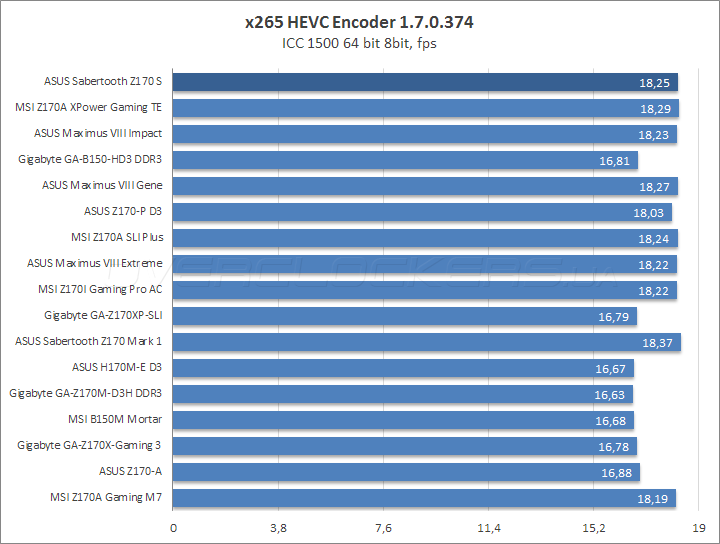

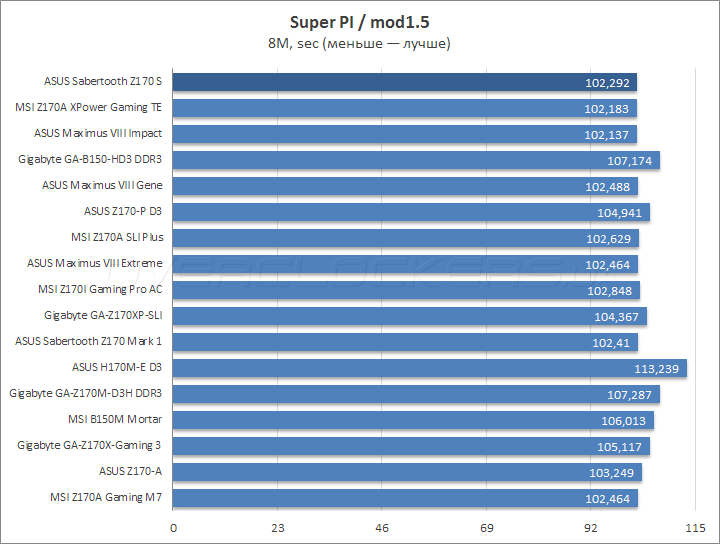

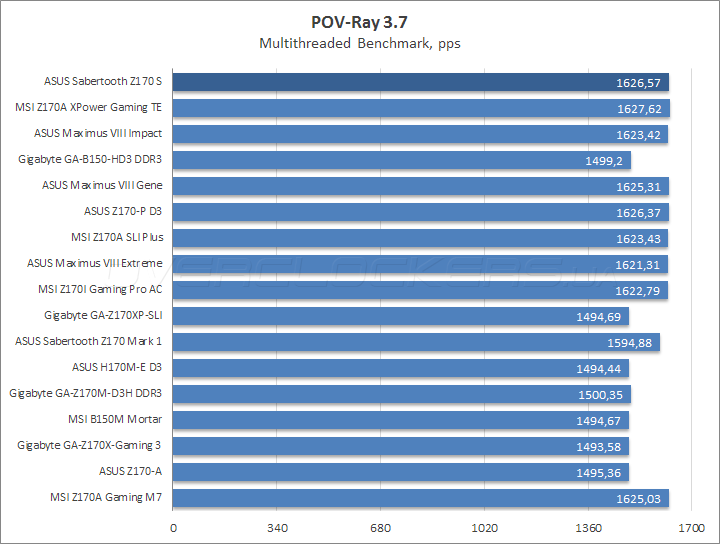

Производительность в расчётных бенчмарках также на высоте.

ASUS Sabertooth Z170 S

ASUS Sabertooth Z170 SASUS Sabertooth Z170 S

ASUS Sabertooth Z170 S

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Расчёты операций, более приближённых к реальным вычислениям, происходят с отличной скоростью.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Ещё не было ни единого случая, когда были бы обнаружены проблемы с 3DMark, этот раз ним точно не стал.

ASUS Sabertooth Z170 S

ASUS Sabertooth Z170 SASUS Sabertooth Z170 S
ASUS Sabertooth Z170 SASUS Sabertooth Z170 S
ASUS Sabertooth Z170 SASUS Sabertooth Z170 S

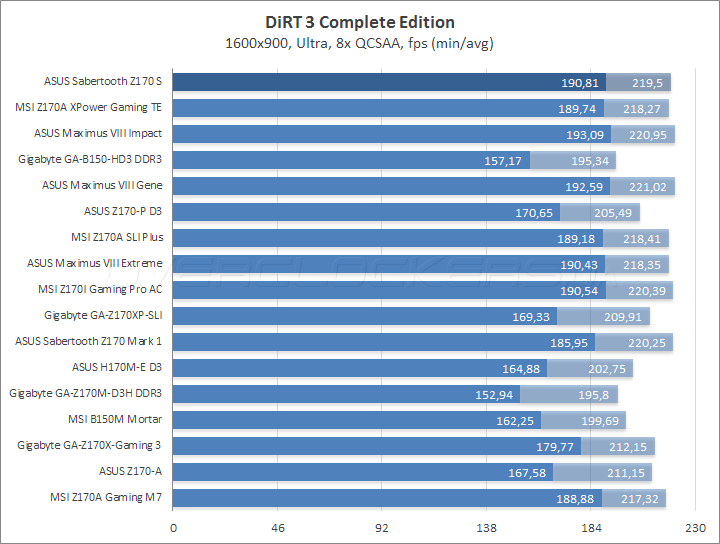

Пусть не рекордным, но очень хорошим стало выступление продукта во всех играх.

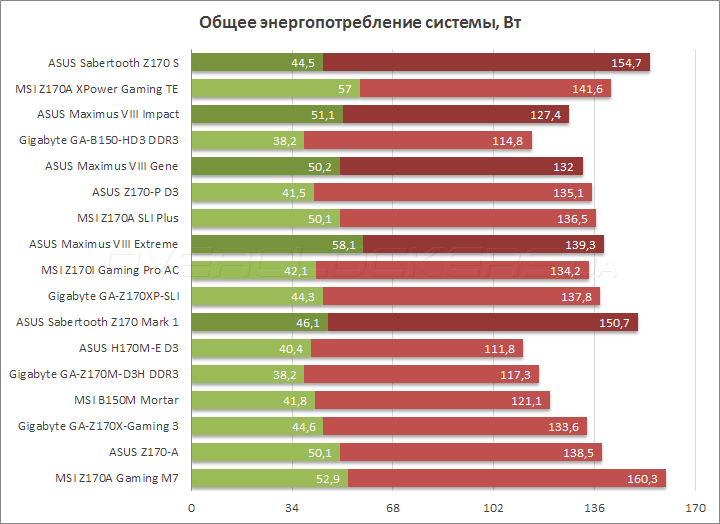

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

asus-sabertooth-z170-s

Особый оттенок старших решений ASUS в сводном графике символизирует БП отличный от штатного, входящего обычно в состав тестового стенда. Результаты замеров немного обескураживают. Среди плат, где ЦП работал с частотой 3,9 ГГц, испытуемая отличилась одним из лучших значений потребляемой энергии в простое. Но вместе с тем, она же заняла одну из лидерских позиций по необычно высоким требованиям к электросети при нагрузке. Как и во многих случаях, бороться с этим можно путём снижения второстепенных напряжений CPU SA и IO, они весьма значительно вырастают при активации XMP. Но радикально картину это всё равно не изменит (отыграть можно всего пять ватт), очевидно и по тестированию старшего решения — выдающегося КПД у подсистемы питания не получилось.

Вывод

На мой взгляд, производителю удалось найти хороший баланс между упрощением старшей модели из семейства TUF, приданием необычного облика и итоговыми потребительскими характеристиками. Фактически, получилась равноценная плата с точки зрения быстродействия, разгонных способностей и имеющихся возможностей по настройке UEFI. Sabertooth Z170 S без труда прошла все шаги по разгону системных компонентов, есть небольшие замечания по стабилизационным свойствам напряжения ЦП, но, благо, имеется множество профилей LLC.

Как у типичного представителя TUF, в наличии огромное число гнёзд для подключения вентиляторов и масса температурных датчиков, распаянных на плате. Комплект поставки оказался серьёзно урезанным, но и без него десяти показаний температуры должно быть достаточно для тонкой настройки схемы работы охладителей при содействии Thermal Radar 2.

Сниженная цена сблизила рассматриваемую модель с младшими представителями серии ROG. Здесь куда меньше внимания уделено всевозможным «игровым» веяниям, а в мощности преобразователя питания сомневаться не приходится. Поэтому у приверженцев продуктов от компании ASUS появился ещё один дополнительный вариант для списка потенциальных приобретений.

asus-sabertooth-z170-s Выбор редакции: высокое качество

Крови необходим адреналин!
