Обзор материнской платы ASUS Sabertooth Z170 S. Арктический камуфляж, отсутствие декоративных пластин и сниженная цена

Разгонный потенциал

В этой части обзора использовался инженерный образец Core i5-6600K, пока ещё не слишком искривлённый после наших экспериментов.

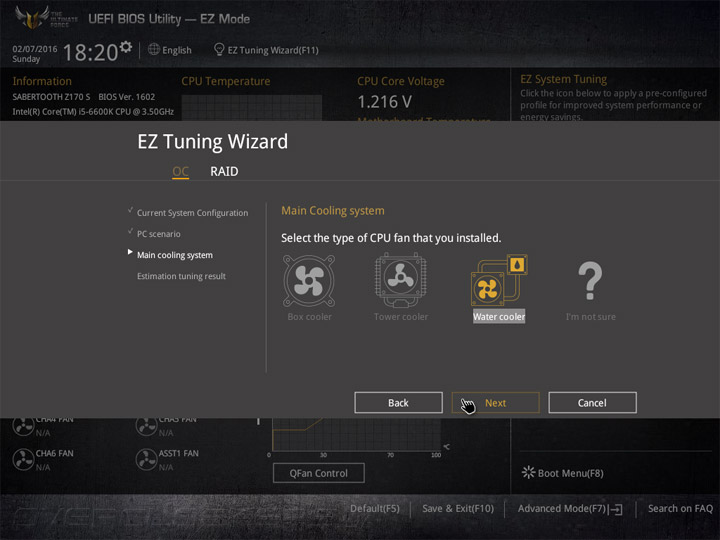

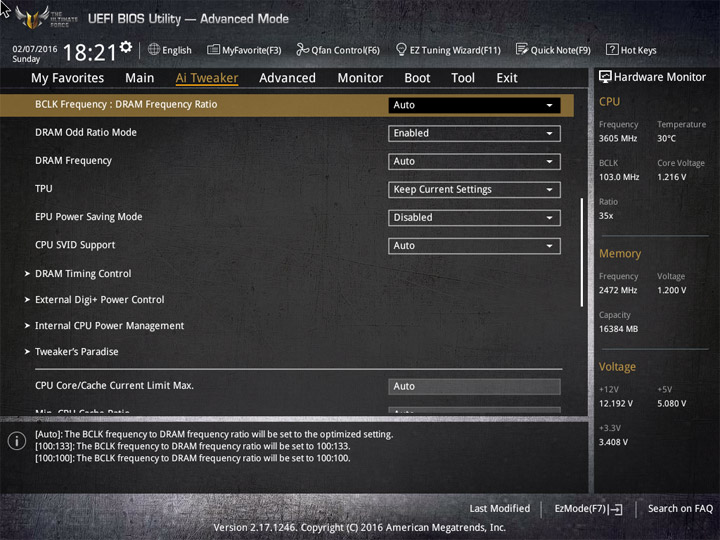

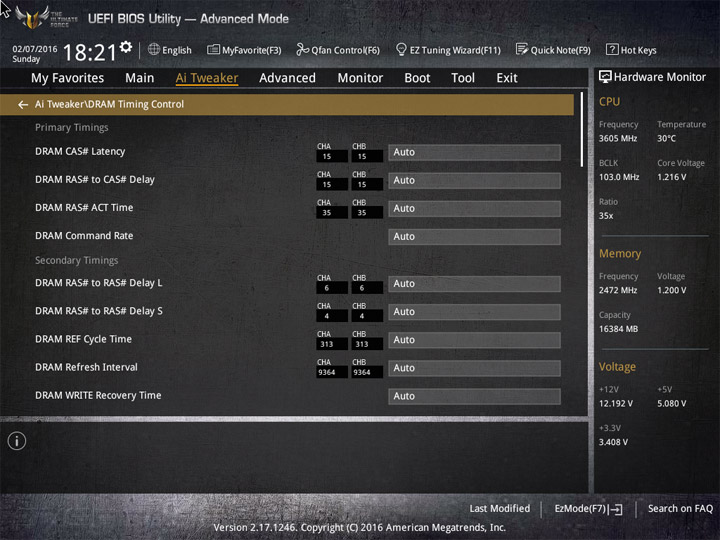

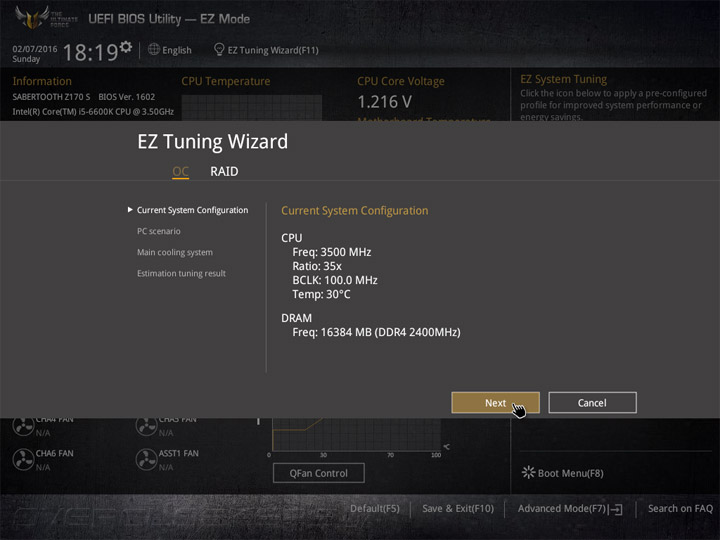

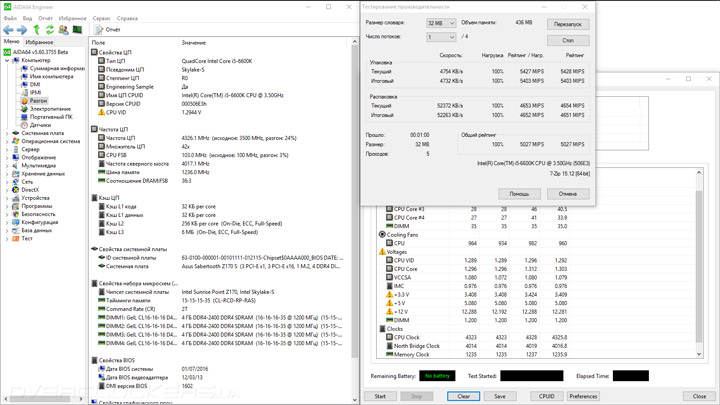

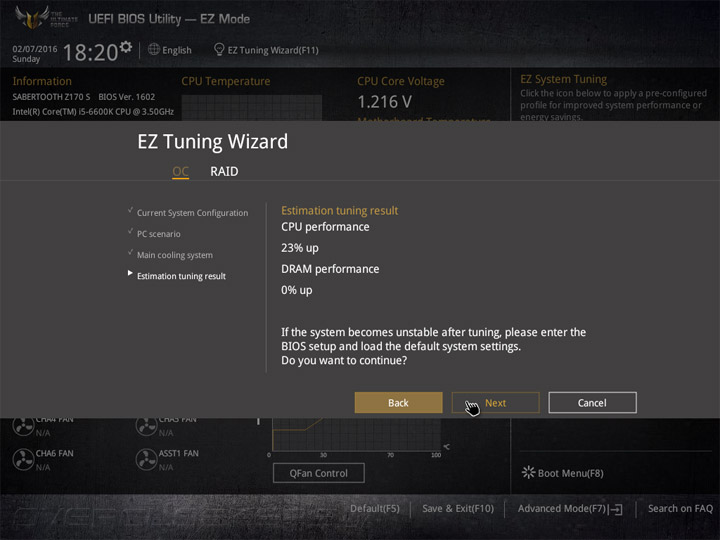

Первыми испытание пройдут готовые профили по разгону ПК. Крайним режимом механизма EZ Tuning Wizard является набор из Gaming/Media Editing и Water cooler. Частота ЦП должна вырасти до 4326 МГц, а память — заработать на 2472 МГц (хотя в UEFI явно видна попытка активации профиля XMP, очевидно — неудачная).

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

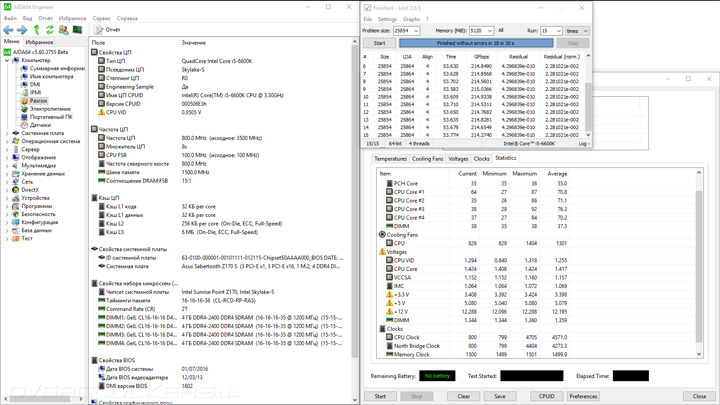

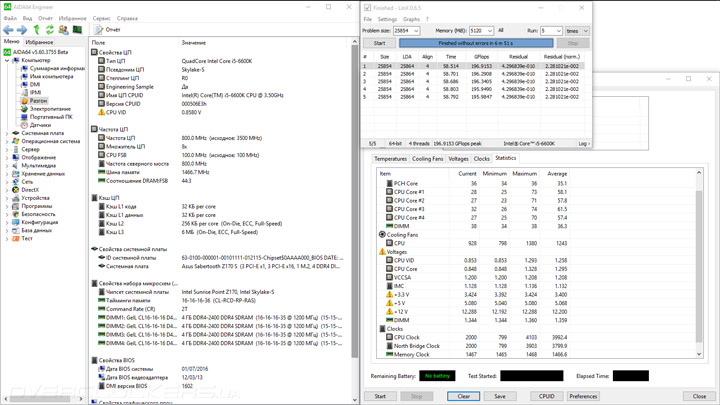

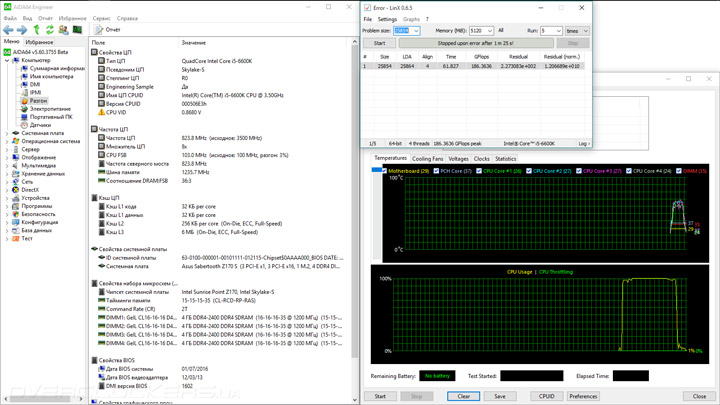

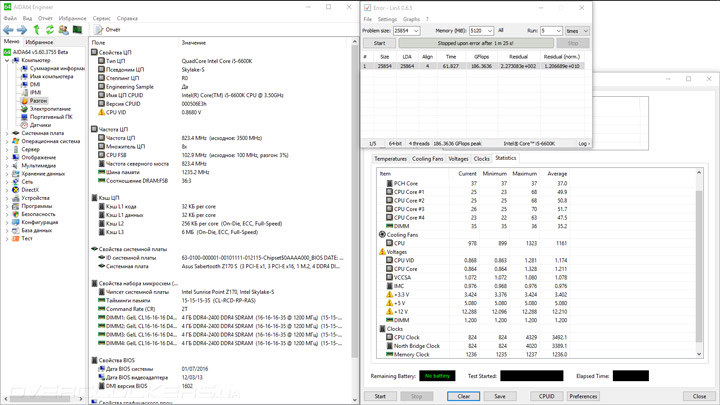

Напряжение ЦП повышалось лишь до 1,328 В, но для LinX этого оказалось недостаточно. Примечательно, для плат серии ROG в подобном режиме оно составляет 1,38 В, чего было достаточно для стабильной работы системы.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

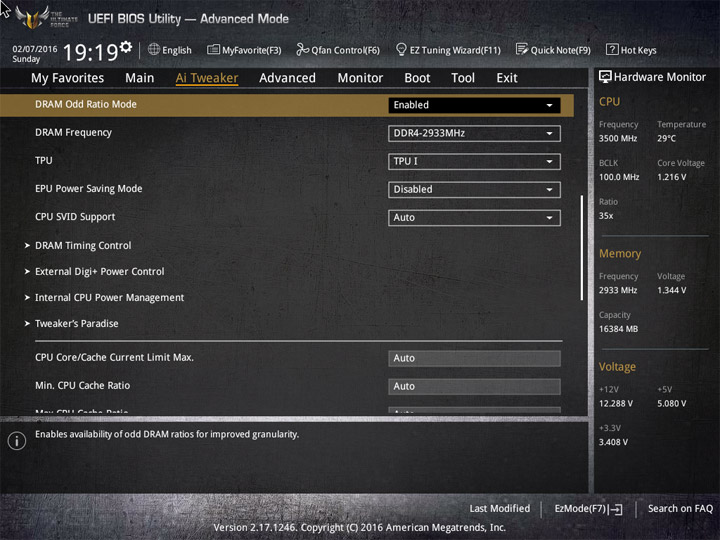

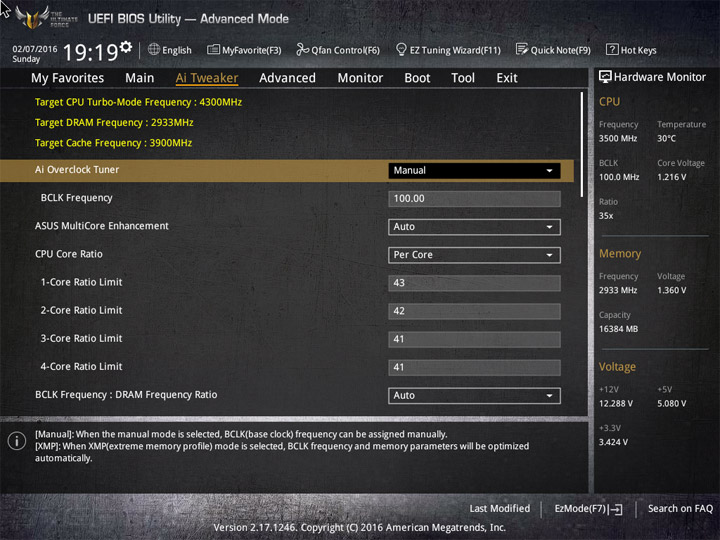

Фирменный механизм TPU имеет два режима. Первый активно использует технологию Turbo Boost, с ней частота ЦП будет расти до 4,3 ГГц. DRAM разгонится до 2933 МГц.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

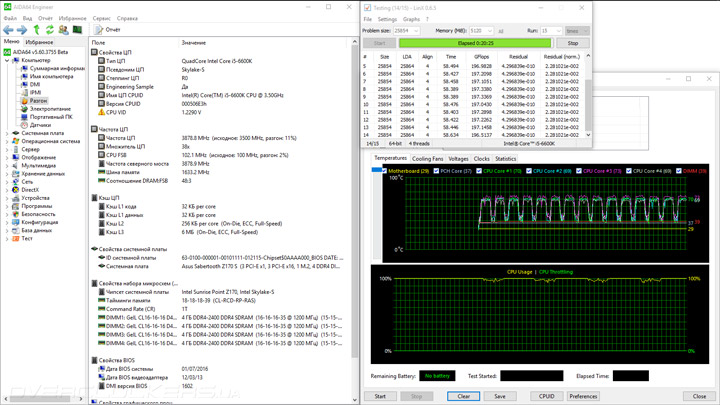

Однако значений выше 4,1 ГГц редко где можно будет добиться. Напряжение при этом вырастает до всё тех же 1,328 В. Система с такими настройками работала без проблем.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

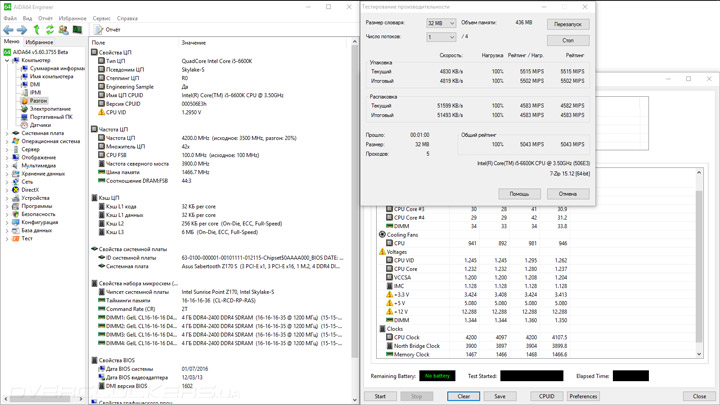

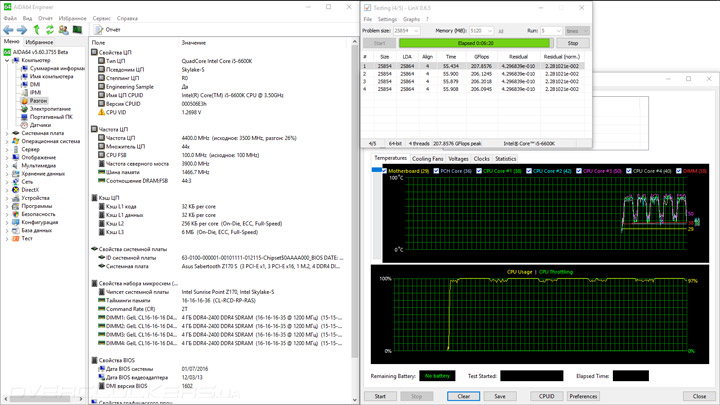

Получается, для разгона «в один клик» лучше всего подходит второй профиль TPU, когда частота ЦП будет составлять 4,4 ГГц, а у памяти — 2933 МГц.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

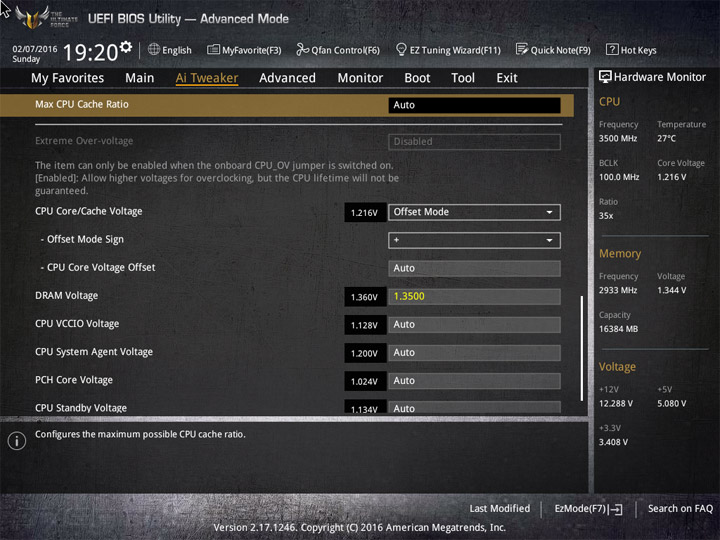

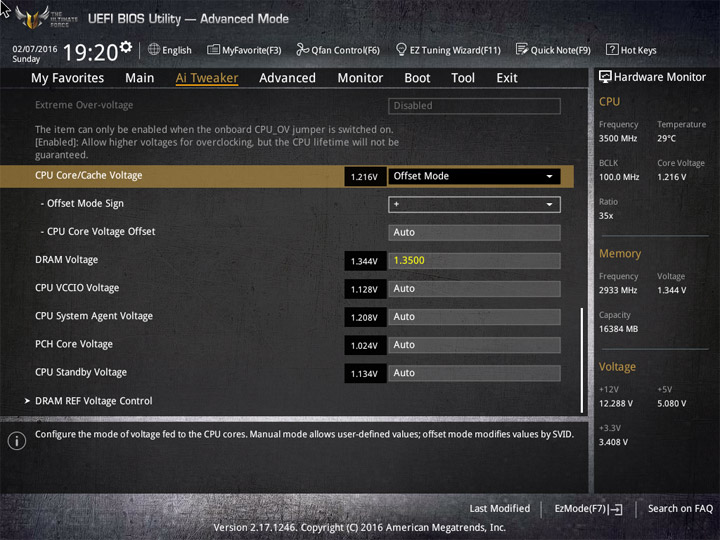

Все основные напряжения при этом повышаются (CPU Core, SA, IO и DRAM Voltage). У процессора оно росло до 1,344 В, что и обеспечило стабильную работу компьютеру.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

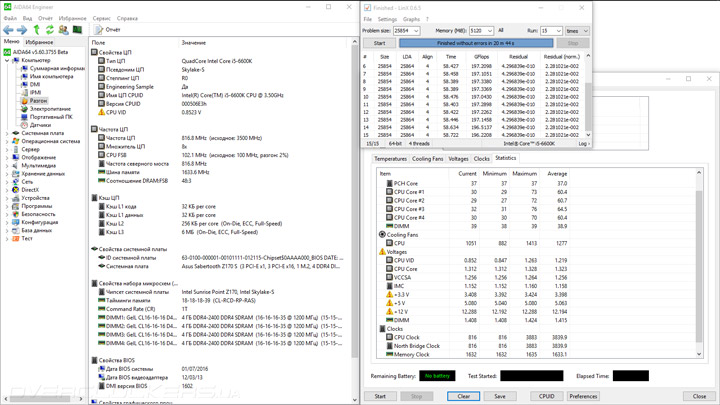

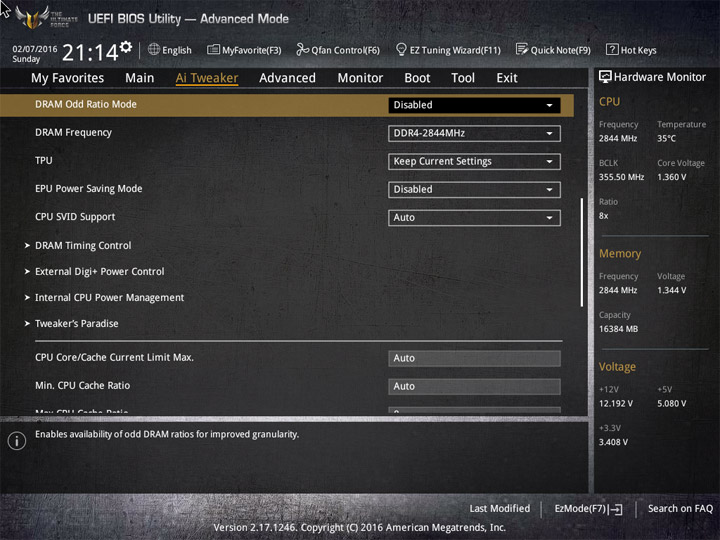

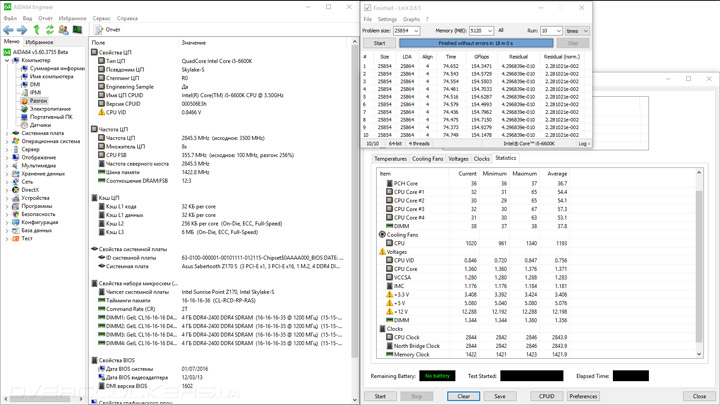

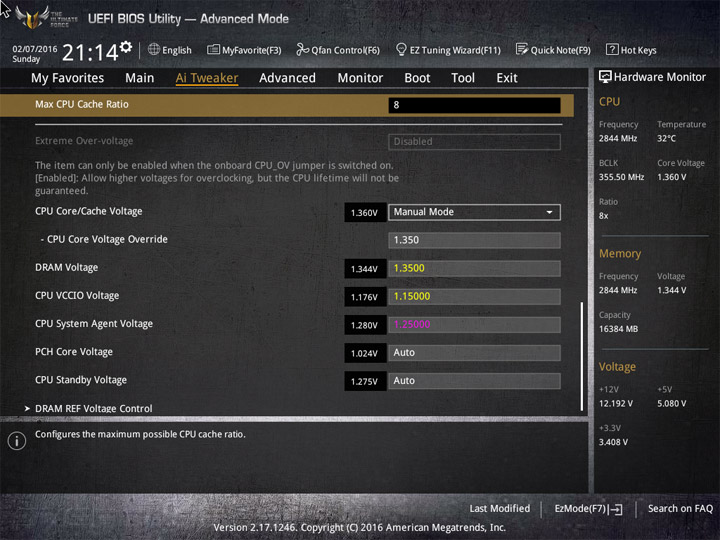

Всего выпущено две финальных версии прошивки на момент написания материала, возможно, этот факт послужил не такому высокому разгону BLCK, как у старшей модели. Частота, когда система стартовала и функционировала должным образом, оказалась равной 355,5 МГц.

asus-sabertooth-z170-sasus-sabertooth-z170-s

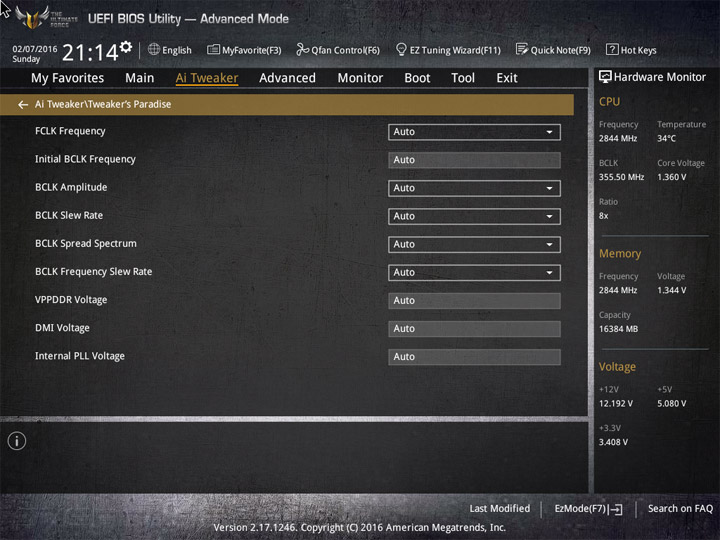

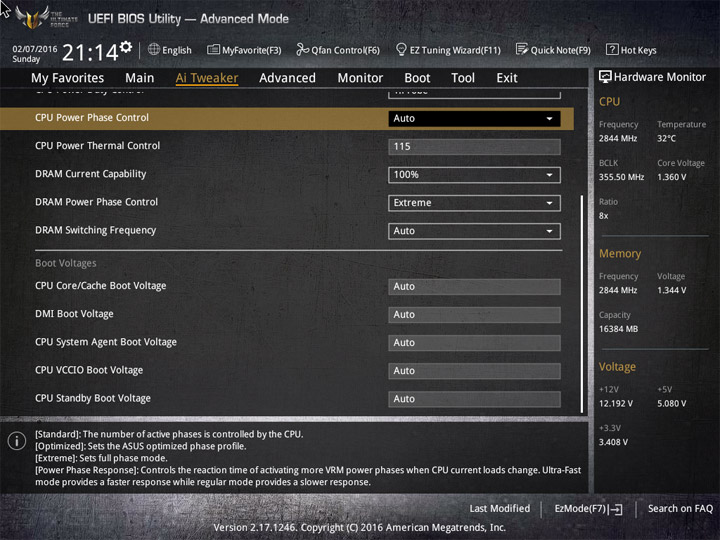

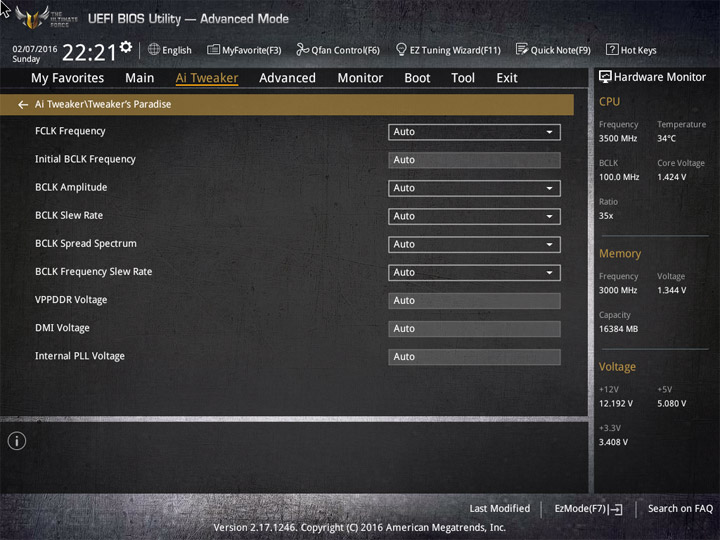

Специфические настройки из раздела Tweaker's Paradise не привлекались.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

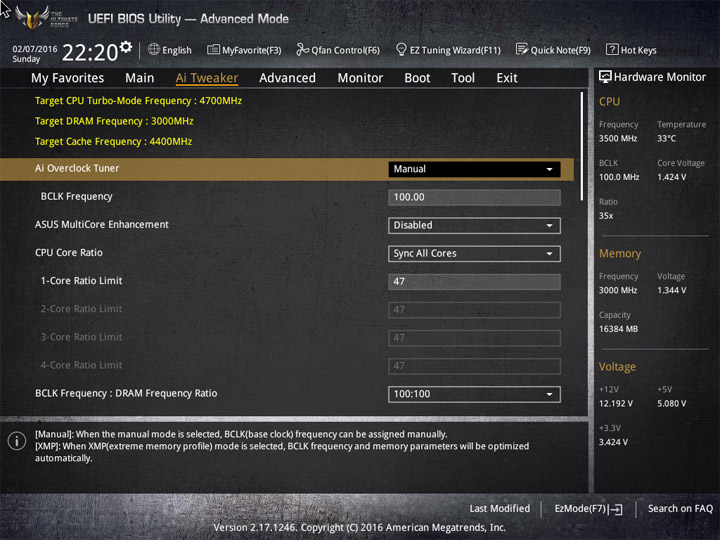

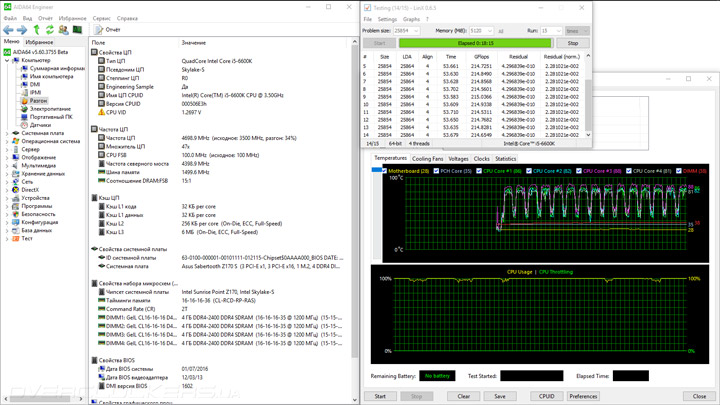

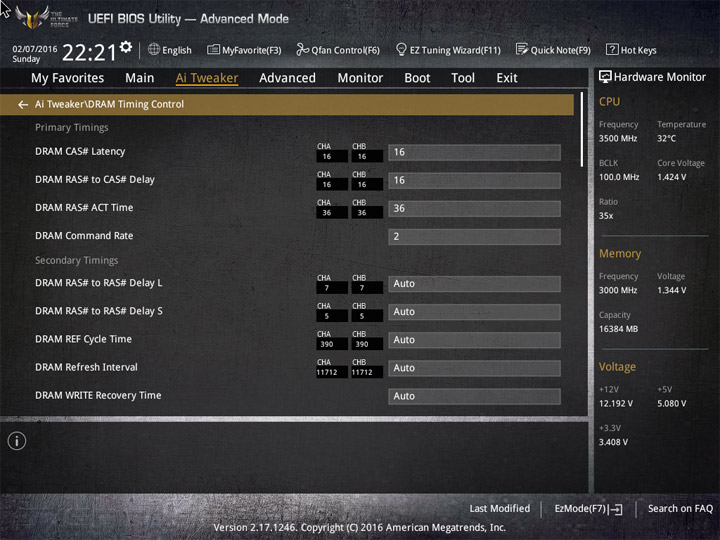

Разгон процессора прошёл без особых проблем, частота равнялась 4,7 ГГц, у кольцевой шины — 4,4 ГГц. У ОЗУ режим работы соответствовал профилю XMP, то есть был обеспечен серьёзный цикл тестирования для проверки работоспособности системы.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

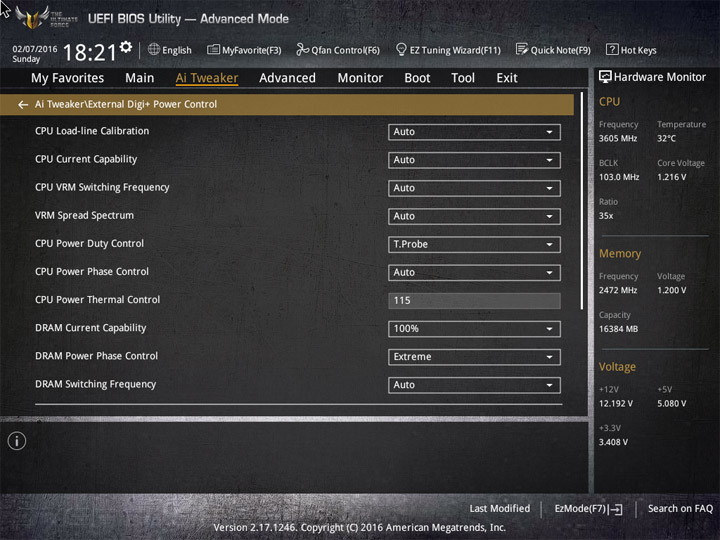

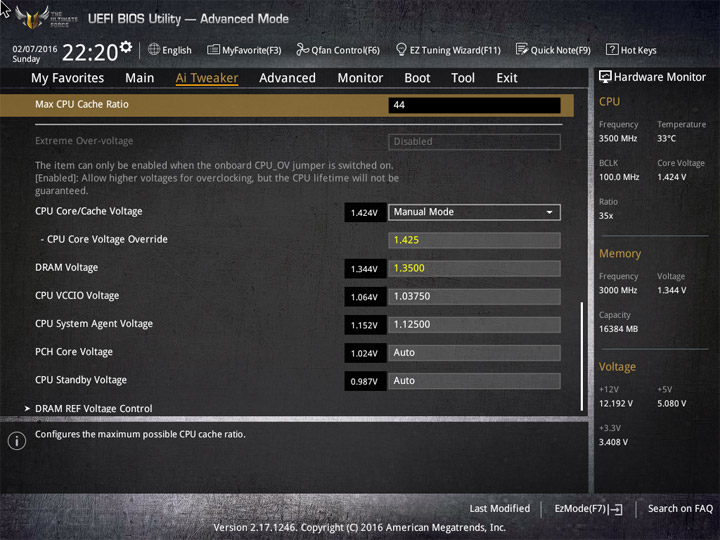

Стабилизационные свойства оказались унаследованы со всеми их недостатками. Профиль LLC «Level 5» имеет свойство немного влиять на снижение напряжение ЦП под возрастающей нагрузкой, потому для итоговых 1,408 вольт в UEFI фиксировалось значение 1,425 В. Также повышались CPU SA и IO.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

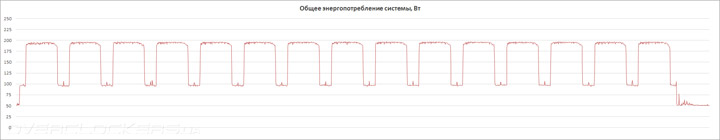

Наиболее горячим был учаcток VRM с температурой 57 °C, радиатор не прогревался выше 48 °C. Не вижу особой нужды применять активную систему охлаждения при таких скромных результатах замеров. Пределы потребляемой стендом энергии составили 51–198 Вт. Эффективность подсистемы питания отличная.

asus-sabertooth-z170-s

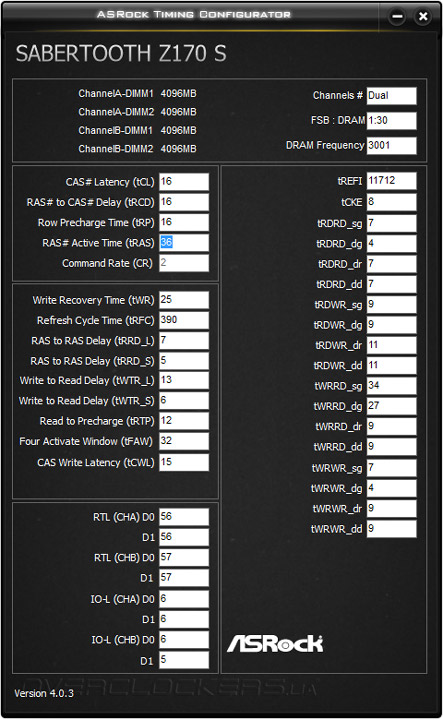

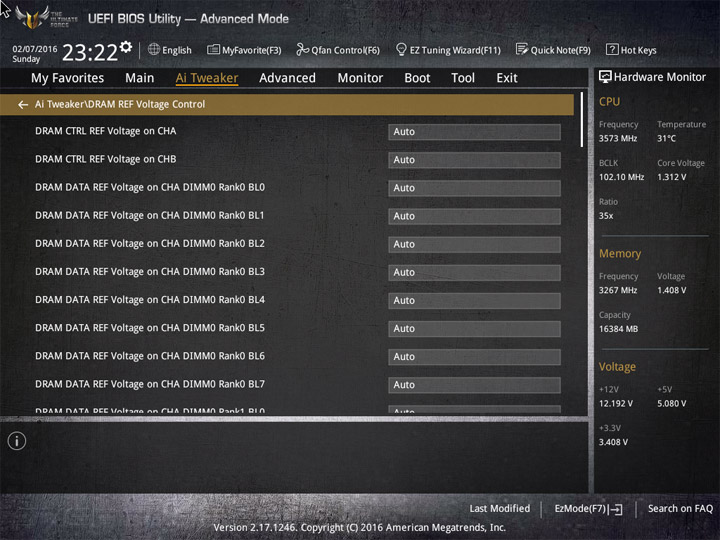

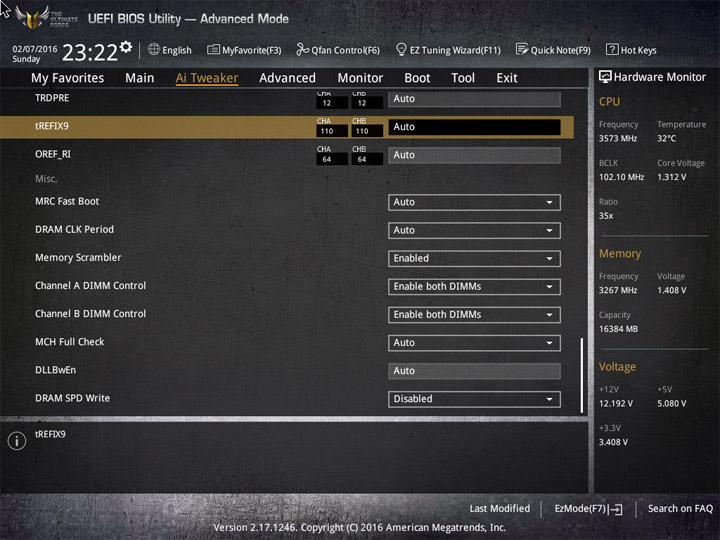

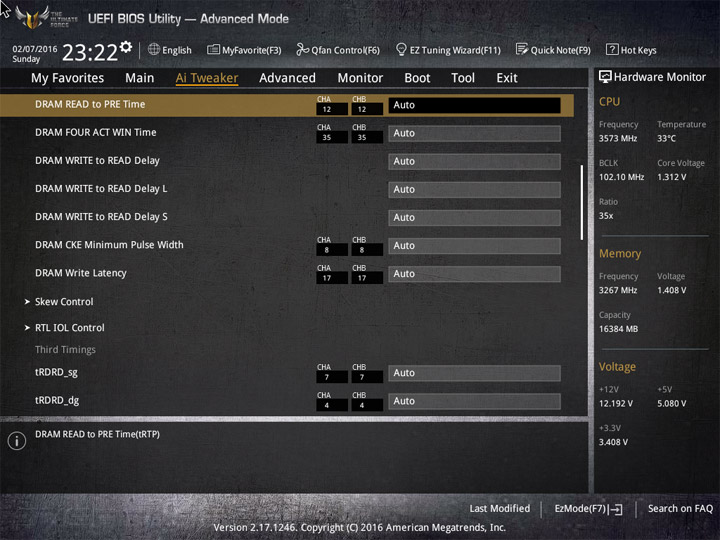

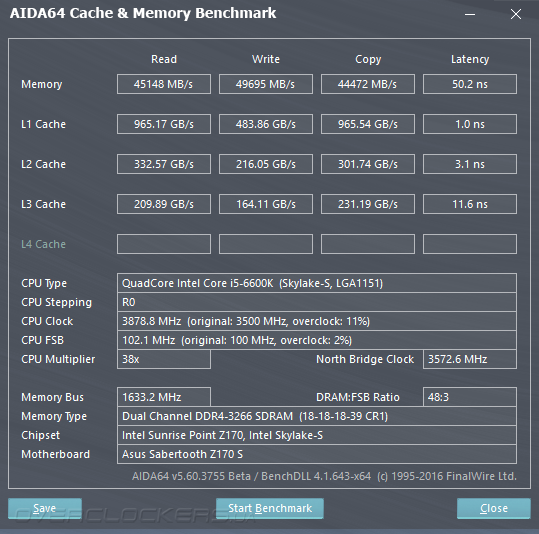

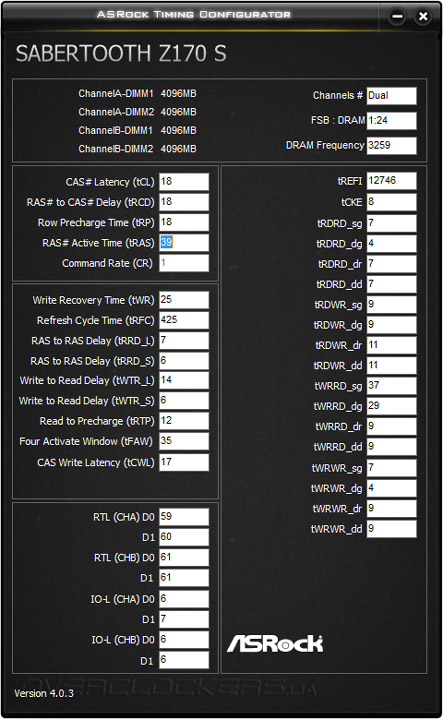

Повысив напряжение питания памяти до 1,41 вольт, вспомогательных линий питания CPU SA и IO — до 1,25 и 1,15 В, а также применяя проверенную конфигурацию задержек 18-18-18-39-1T, удалось заставить работать комплект из четырёх модулей ОЗУ на частоте 3266 МГц. Штатным рубежом при разгоне является отметка 3,2 ГГц, то есть нынешняя испытуемая весьма неплохо проявляет себя и в оверклокинге DRAM, но до ASUS Maximus VIII Impact ей, конечно же, далеко.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

При больших значениях частоты система загружалась, но о её стабильности речи уже не шло.

asus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-sasus-sabertooth-z170-s

Оказалось, Sabertooth Z170 S имеет отличные оверклокерские способности. Есть готовый вариант для тех, кто не хочет долго что-либо настраивать. Энтузиасты останутся довольны низкой температурой области VRM и широким спектром настроек. Система неплохо понимает, когда с новыми параметрами невозможно пройти процедуру POST, практически сразу предлагая внести изменения в настройки. За весь цикл тестов я ни разу не сбрасывал их вручную. Теперь время оценить быстродействие со штатными настройками.

Тестовый стенд

В состав стенда вошли:

  • операционная система: Windows 10 Pro x64 (10.0.10240);
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.9), Intel Management Engine Interface (11.0.0.1158), Intel IGP Driver (15.40.4.64.4256), Intel Serial IO Driver (30.63.1519.7), GeForce 355.60 (10.18.13.5560), PhysX 9.15.0428.

Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.60 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;
  • x265 HD Benchmark;
  • MAXON CINEBENCH R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.0;
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • BioShock Infinite (1.1.25.5165);
  • Hitman: Absolution (1.0.447.0);
  • Total War: Attila (1.2.1.0).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13
ASUS Sabertooth Z170 S 1602 5.60.3755 4.1.643-x64 1.5.915
MSI Z170A XPower Gaming TE 1.51 5.60.3739 4.1.643-x64 1.5.915
ASUS Maximus VIII Impact 1302 5.60.3732 4.1.643-x64 1.5.915
Gigabyte GA-B150-HD3 DDR3 F2 5.60.3716 4.1.643-x64 1.5.915
ASUS Maximus VIII Gene 1202 5.60.3703 4.1.643-x64 1.5.915
ASUS Z170-P D3 0509 5.50.3657 4.1.643-x64 1.5.915
MSI Z170A SLI Plus 1.0E 5.50.3643 4.1.643-x64 1.5.915
ASUS Maximus VIII Extreme 1104 5.50.3643 4.1.643-x64 1.5.915
MSI Z170I Gaming Pro AC 1.34 5.50.3634 4.1.643-x64 1.5.915
Gigabyte GA-Z170XP-SLI F5f 5.50.3626 4.1.643-x64 1.5.915
ASUS Sabertooth Z170 Mark 1 1101 5.50.3620 4.1.643-x64 1.5.915
ASUS H170M-E D3 0702 5.50.3610 4.1.643-x64 1.5.915
Gigabyte GA-Z170M-D3H DDR3 F2 5.50.3604 4.1.643-x64 1.5.915
MSI B150M Mortar C.09 5.30.3561 4.1.643-x64 1.5.915
Gigabyte GA-Z170X-Gaming 3 F3 5.30.3542 4.1.643-x64 1.5.915
ASUS Z170-A 0504 5.30.3521 4.1.643-x64 1.5.915
MSI Z170A Gaming M7 1.54 5.30.3516 4.1.643-x64 1.5.915

Результаты тестирования

В рамках сравнительного тестирования использовался розничный Core i5-6600K, работающий при 3,9 ГГц, вместе с активированным профилем XMP для комплекта памяти. При сохранении настроек система UEFI предлагает дополнительно форсировать некие улучшающие работу механизмы, что и было принято к исполнению.

ASUS Sabertooth Z170 S

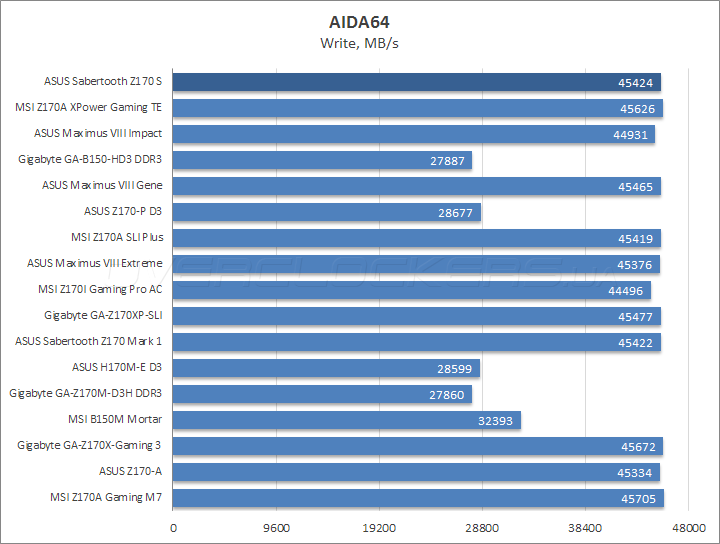

Ознакомимся с полученными замерами.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

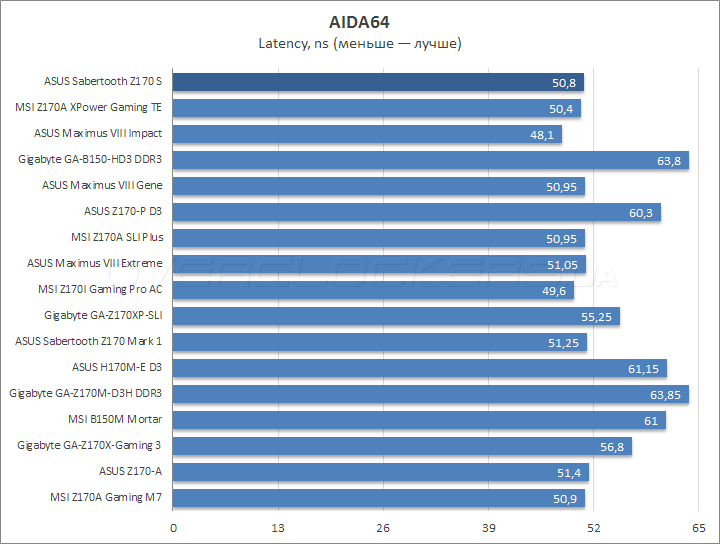

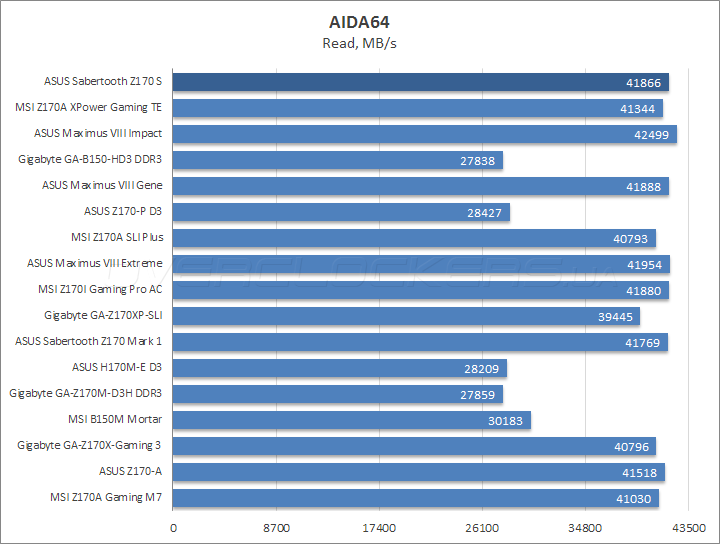

Подсистема памяти работает согласно ожиданиям, быстродействие на хорошем уровне.

ASUS Sabertooth Z170 S

ASUS Sabertooth Z170 SASUS Sabertooth Z170 S

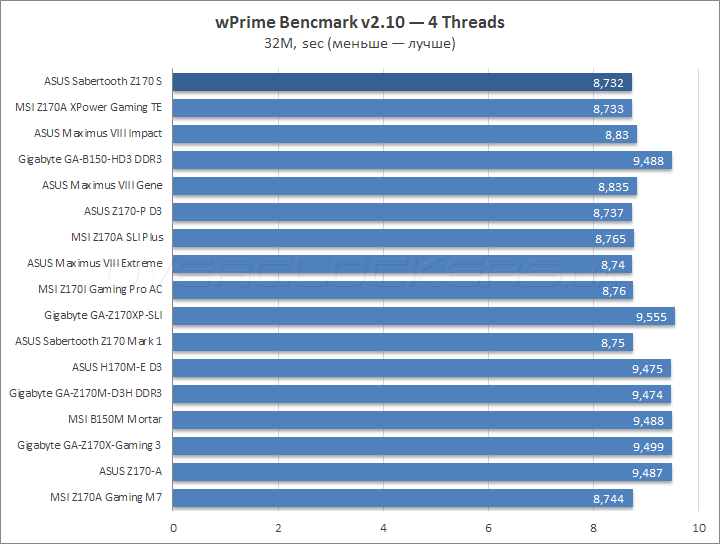

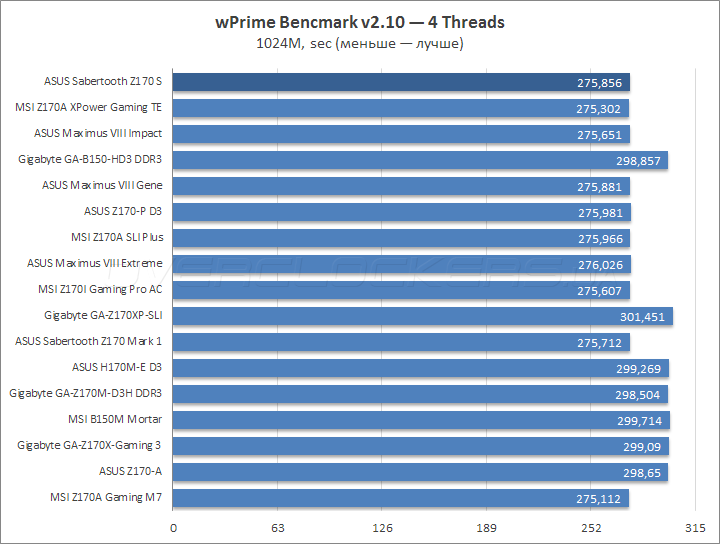

Производительность в расчётных бенчмарках также на высоте.

ASUS Sabertooth Z170 S

ASUS Sabertooth Z170 SASUS Sabertooth Z170 S

ASUS Sabertooth Z170 S

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

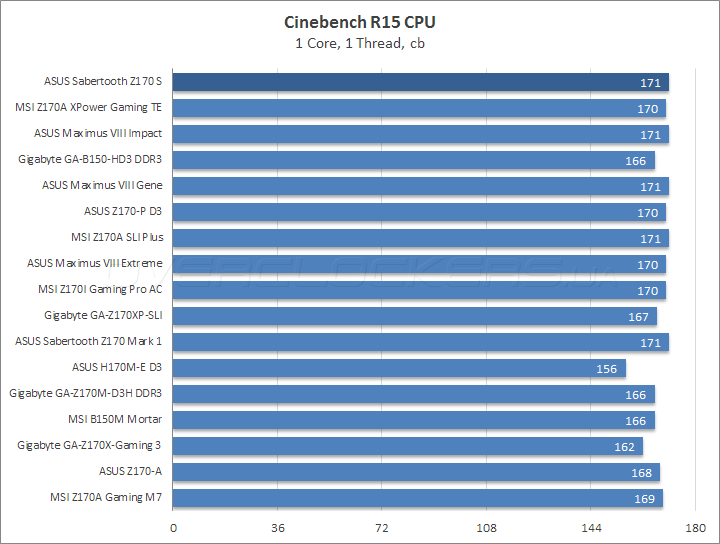

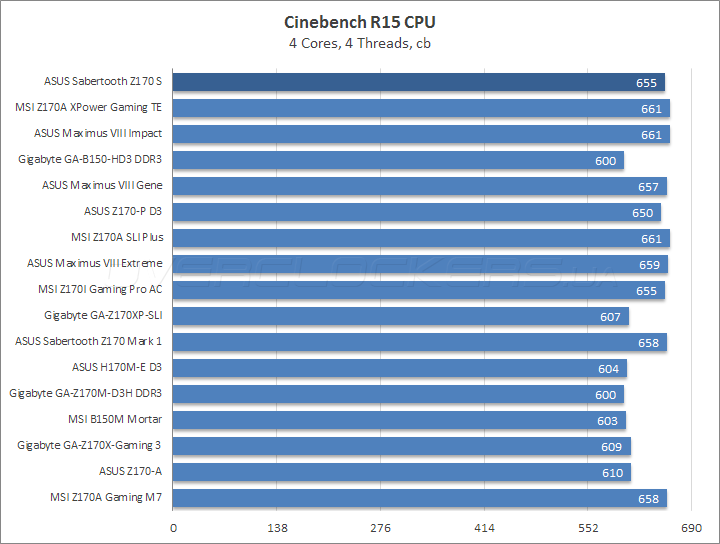

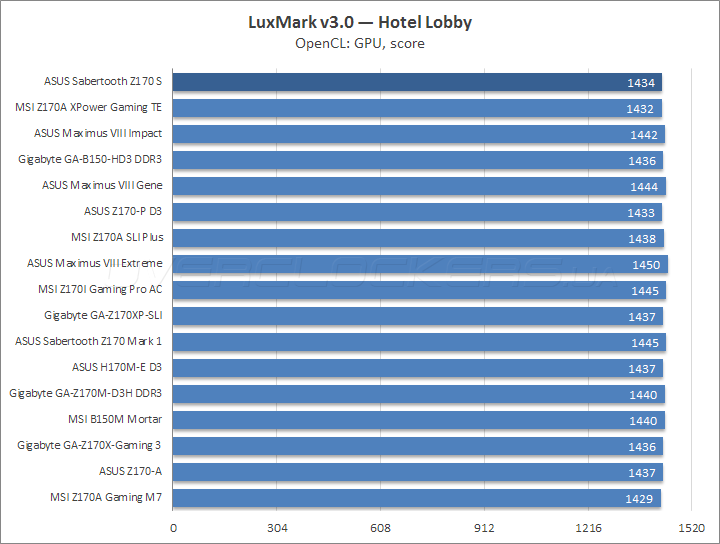

Расчёты операций, более приближённых к реальным вычислениям, происходят с отличной скоростью.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

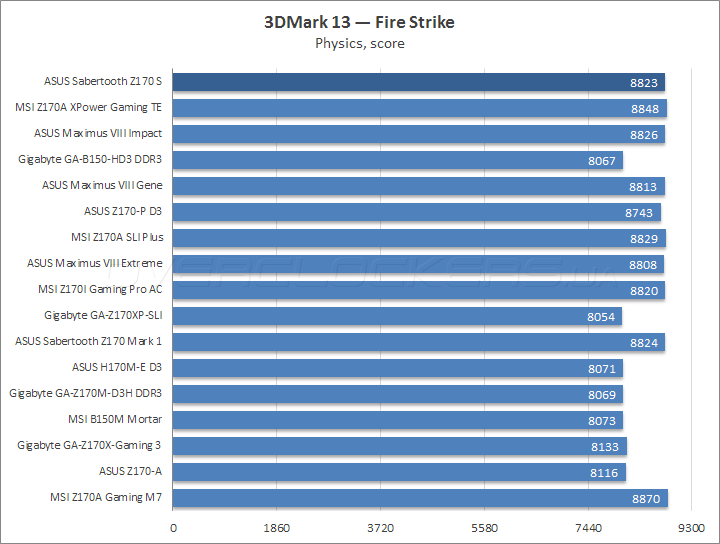

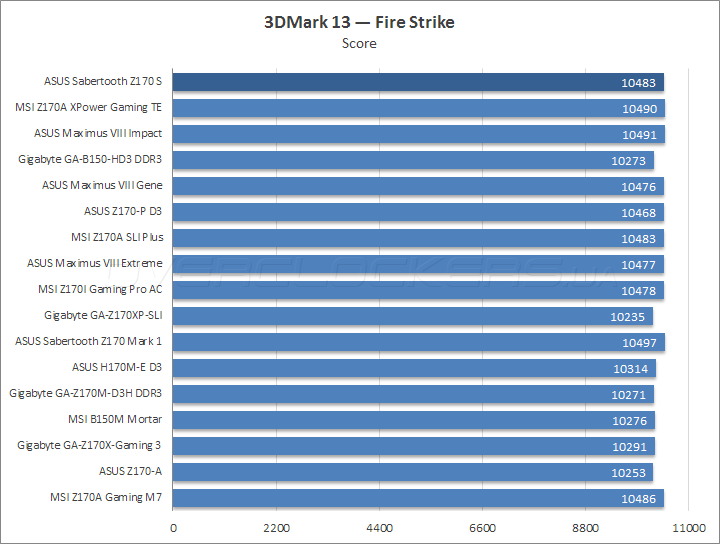

Ещё не было ни единого случая, когда были бы обнаружены проблемы с 3DMark, этот раз ним точно не стал.

ASUS Sabertooth Z170 S

ASUS Sabertooth Z170 SASUS Sabertooth Z170 S
ASUS Sabertooth Z170 SASUS Sabertooth Z170 S
ASUS Sabertooth Z170 SASUS Sabertooth Z170 S

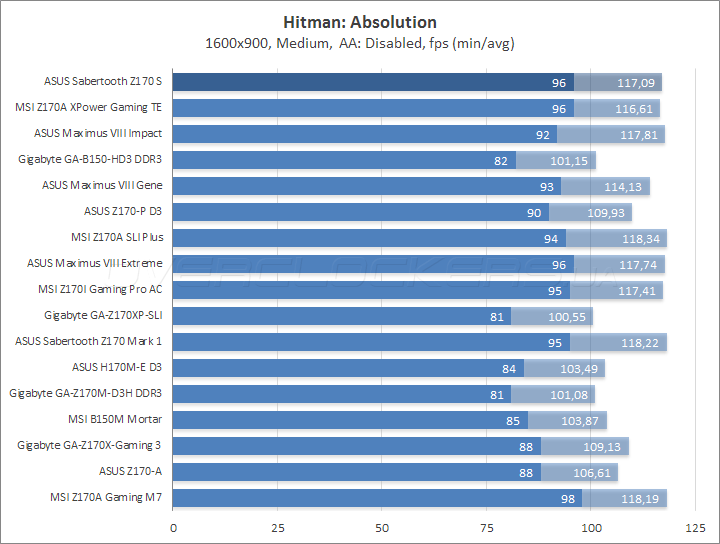

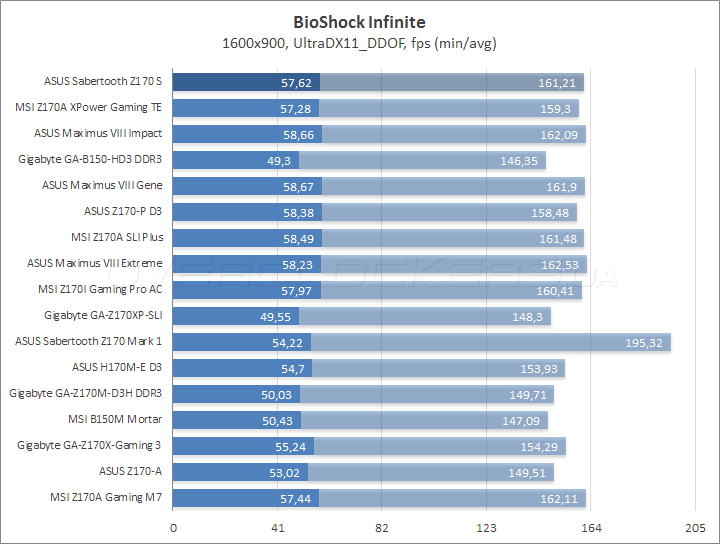

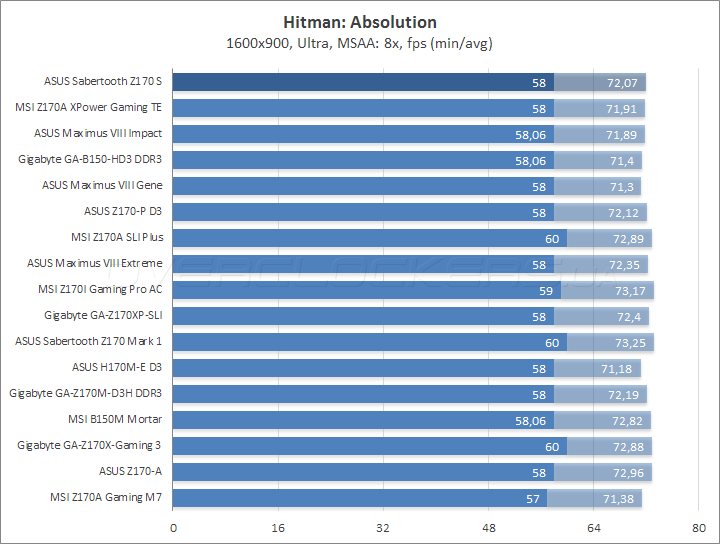

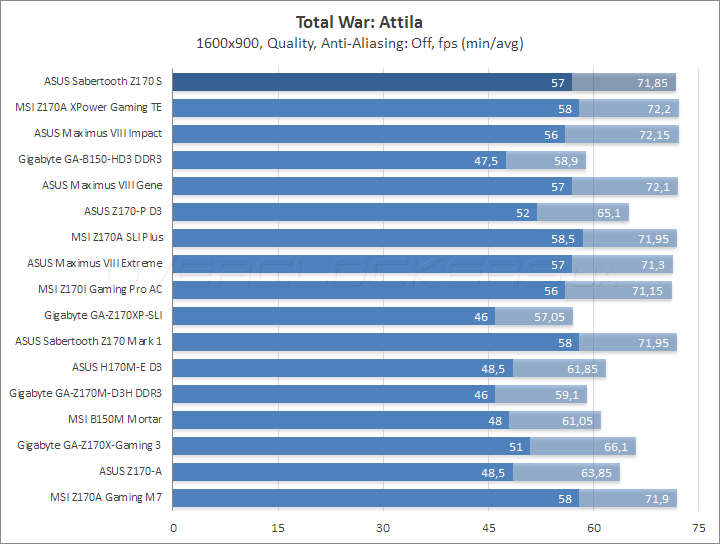

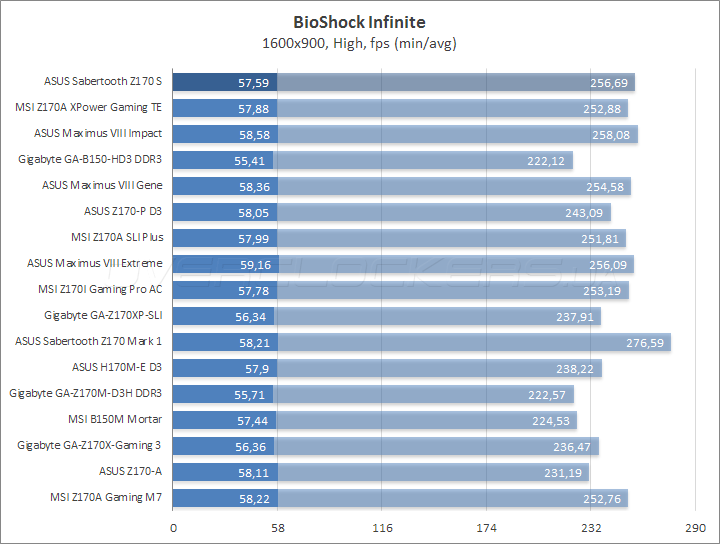

Пусть не рекордным, но очень хорошим стало выступление продукта во всех играх.

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

asus-sabertooth-z170-s

Особый оттенок старших решений ASUS в сводном графике символизирует БП отличный от штатного, входящего обычно в состав тестового стенда. Результаты замеров немного обескураживают. Среди плат, где ЦП работал с частотой 3,9 ГГц, испытуемая отличилась одним из лучших значений потребляемой энергии в простое. Но вместе с тем, она же заняла одну из лидерских позиций по необычно высоким требованиям к электросети при нагрузке. Как и во многих случаях, бороться с этим можно путём снижения второстепенных напряжений CPU SA и IO, они весьма значительно вырастают при активации XMP. Но радикально картину это всё равно не изменит (отыграть можно всего пять ватт), очевидно и по тестированию старшего решения — выдающегося КПД у подсистемы питания не получилось.

Вывод

На мой взгляд, производителю удалось найти хороший баланс между упрощением старшей модели из семейства TUF, приданием необычного облика и итоговыми потребительскими характеристиками. Фактически, получилась равноценная плата с точки зрения быстродействия, разгонных способностей и имеющихся возможностей по настройке UEFI. Sabertooth Z170 S без труда прошла все шаги по разгону системных компонентов, есть небольшие замечания по стабилизационным свойствам напряжения ЦП, но, благо, имеется множество профилей LLC.

Как у типичного представителя TUF, в наличии огромное число гнёзд для подключения вентиляторов и масса температурных датчиков, распаянных на плате. Комплект поставки оказался серьёзно урезанным, но и без него десяти показаний температуры должно быть достаточно для тонкой настройки схемы работы охладителей при содействии Thermal Radar 2.

Сниженная цена сблизила рассматриваемую модель с младшими представителями серии ROG. Здесь куда меньше внимания уделено всевозможным «игровым» веяниям, а в мощности преобразователя питания сомневаться не приходится. Поэтому у приверженцев продуктов от компании ASUS появился ещё один дополнительный вариант для списка потенциальных приобретений.
