Обзор материнской платы ASUS Sabertooth Z170 S. Арктический камуфляж, отсутствие декоративных пластин и сниженная цена

В прошлом сезоне специалисты ASUS представили на суд публики ограниченное издание Sabertooth Z97 Mark S. За основу тогда приняли крепкую Mark 1 и раскрасили её в белый цвет. Стоимость такого решения оказалась немного выше, но поклонников такой ход определённо не смутил. В этот раз в белую «пиксельку» окрасили не старшее решение, а наоборот — младшее, правда, самостоятельной единицы классического тёмного издания на сегодня в продаже нет. То есть в семействе TUF на базе Intel Z170 присутствуют пока две модели.

Новинка лишена защитных пластин — верхней пластиковой и нижней металлизированной. Прочие элементы защитных конструкций также были исключены из комплекта поставки, нет теперь и двух вентиляторов скромного диаметра. Более важно отметить всего один сетевой контроллер и обычное число выходов SATA — шесть штук. На этом список упрощений, по сути, заканчивается. Забегая наперёд, в комплекте поставки ещё не найти бонусной карты расширения ASUS Hyper M.2 x4 mini.

ASUS Sabertooth Z170 S

Подсистема питания, на первый взгляд, выглядит так же, разве что, заменили радиаторы на транзисторах. Небольшое изменение есть и в конфигурации колодок под вентиляторы, ведь специфических гнёзд теперь нет. Во всём остальном модель осталась крепким представителем именитого производителя, о наборе возможностей можно сделать вывод, изучив таблицу с характеристиками:

Модель ASUS Sabertooth Z170 S
Официальная страница продукта в Сети asus.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400, максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8), 1 x PCI Express 3.0 x16 (x4, x2), 3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы DisplayPort, HDMI
Количество подключаемых вентиляторов 10 (9x 4pin, 1x 3pin)
1x 5pin (Extension Fan connector)
1x 4pin (Water Pump header)
Порты PS/2
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1142)
6 х 3.1 Gen1 (2 разъёма на задней панели, Z170)
8 x 2.0 (4 разъёма на задней панели, Z170)
SATA Express 2 (Z170)
Serial ATA 6 x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук Realtek ALC1150 (7.1, HDA), Texas Instruments RC4580
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Thunderbolt header, TUF Thermal Radar 2, Q-LED (CPU, DRAM, VGA, Boot Device LED), поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, TUF Detective USB port
Цена в рознице, $ 282

TUF Detective USB port — специальное гнездо на задней панели, куда можно подключить мобильное устройство. Установив в нем специальное приложение, пользователь сможет отследить изменение различных системных показаний в режиме реального времени.

Упаковка и комплектация

Необычная расцветка коробки выполнена в традиционном строгом для ASUS стиле. Главный акцент — расширенный срок гарантии относительно обычных плат.

ASUS Sabertooth Z170 S

Все детали находятся на обратной стороне коробки. Есть фото платы и её задней панели, таблица с характеристиками. Отдельного внимания удостоен фирменный программный продукт — Thermal Radar 2, также написали и про TUF Detective.

ASUS Sabertooth Z170 S

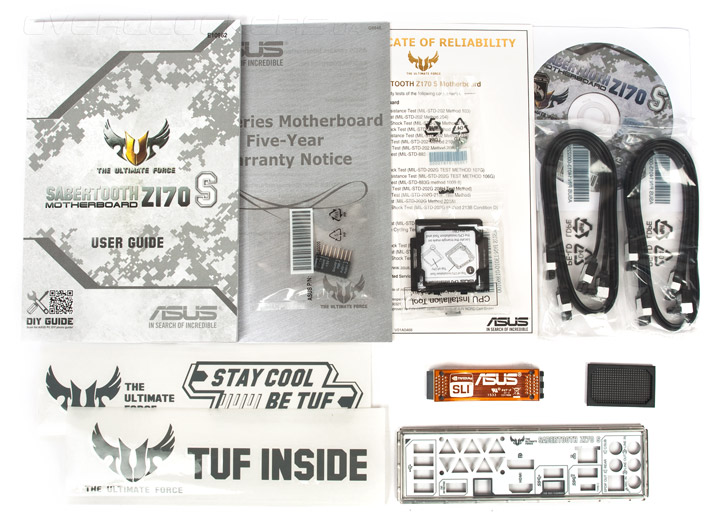

Комплект поставки следующий:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • документы об условиях ограниченной пятилетней гарантии;
  • сертификат качества (надёжности) TUF-компонентов;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом TUF;
  • две наклейки для корпуса с логотипом TUF на прозрачной основе;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • фирменный пластиковый фиксатор для процессоров;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • крепёжный винт и стойка для устройств формата M.2;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • заглушка для корпуса, дополненная наклейкой в белых тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • пылевой фильтр к ней.
ASUS Sabertooth Z170 S

Состав практически идентичен младшей версии семейства прошлого поколения — ASUS Sabertooth Z97 Mark 2.

Внешний вид

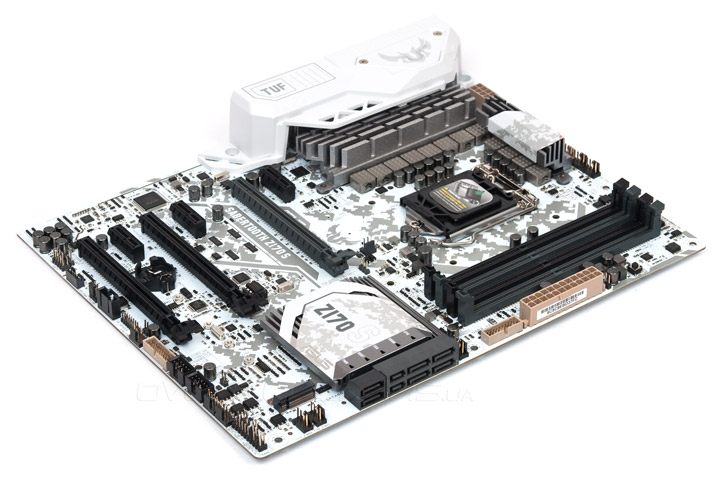

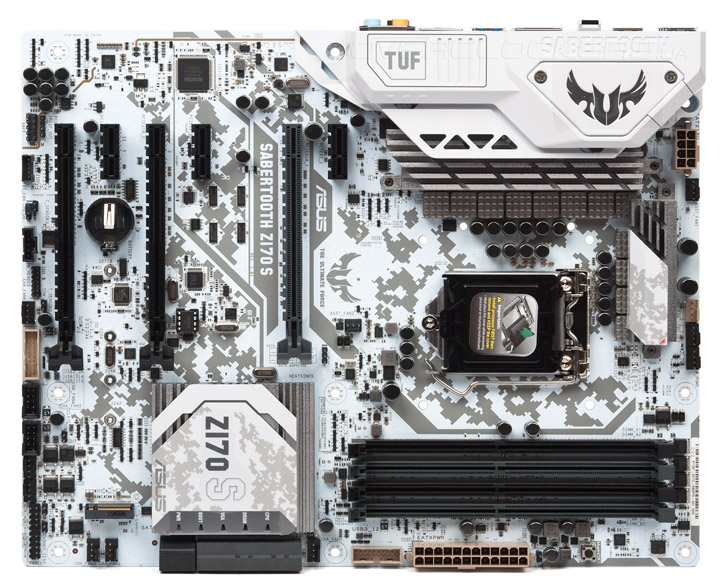

Изменения относительно старшей версии минимальны: не видать крепёжных отверстий для защитного кожуха, заметно пустующее место, где прежде находилось два порта SATA. Во всём остальном — плата та же.

ASUS Sabertooth Z170 S

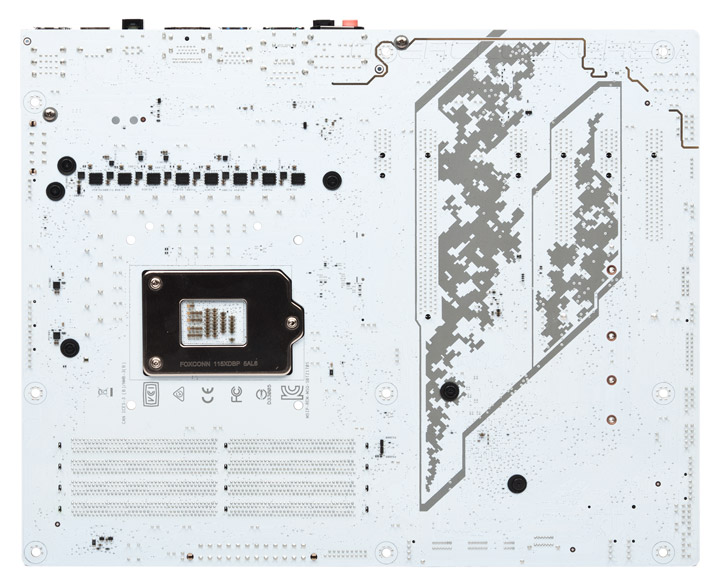

Сзади видны лишь шляпки винтов, закрепляющих охлаждающие конструкции и пара саморезов для колпака над задней панелью. Россыпи светодиодов, привычных для большинства серьёзных и не очень плат, тоже нет.

ASUS Sabertooth Z170 S

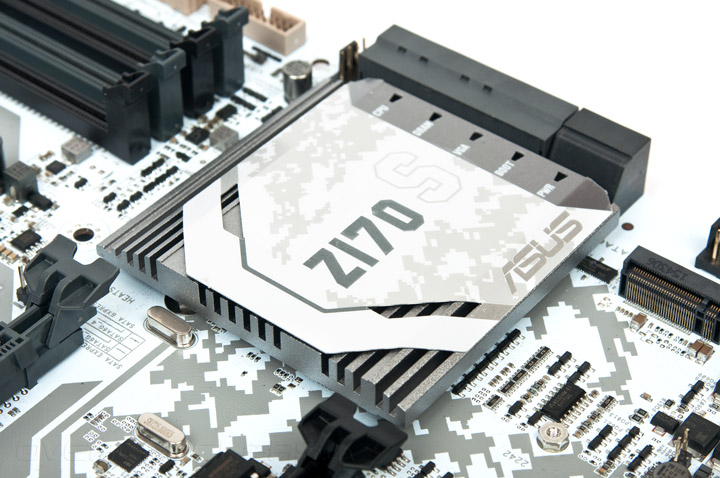

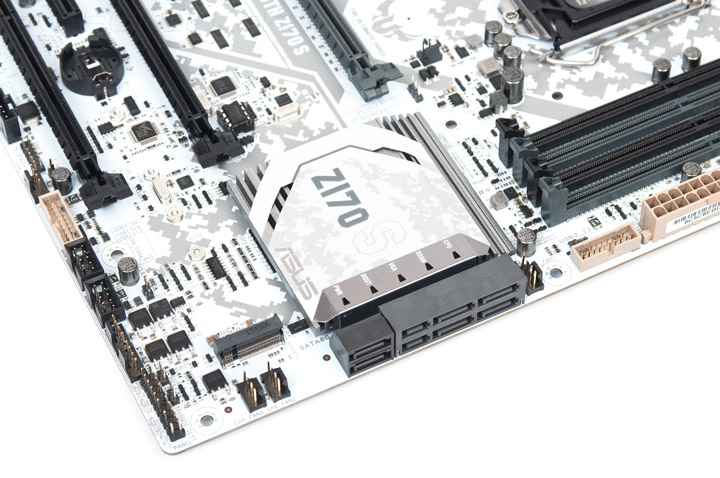

«Святящимся» является радиатор PCH. Здесь распаяно пять ярких светодиодов белого цвета. Это индикатор питания и комплекс Q-LED из четырёх штук. Часть из них неудобно перекрывается габаритной видеокартой. Сам охладитель массивный и с лёгкостью справляется с возложенными обязанностями. Подсветку можно отключить в UEFI.

ASUS Sabertooth Z170 S

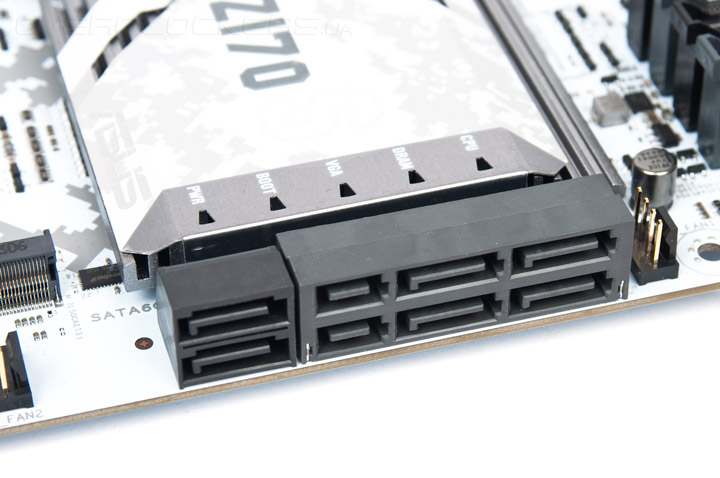

Пара выходов SATA-E и два обычных SATA 6 Гбит/с — весь набор для подключения накопителей, конечно, есть ещё и M.2.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 S

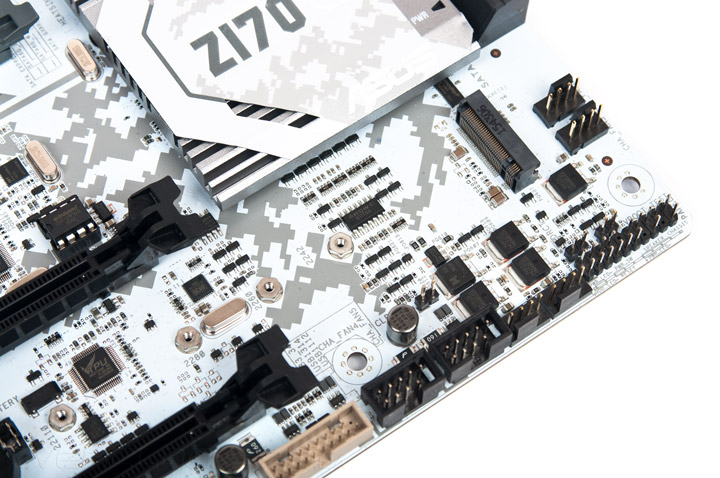

Для нужд корпусных гнёзд USB припасены по паре колодок для каждой из ревизий (второй и третьей).

ASUS Sabertooth Z170 S

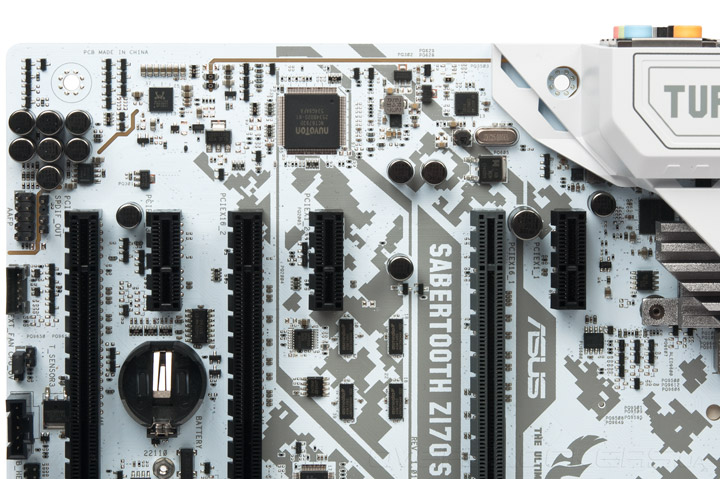

Процессорные линии PCI-E могут быть поделены между парой слотов PCI-E x16. Самое нижнее связано с чипсетом. PCI-E x1 обычного типа, где можно использовать лишь компактные платы расширения.

ASUS Sabertooth Z170 S

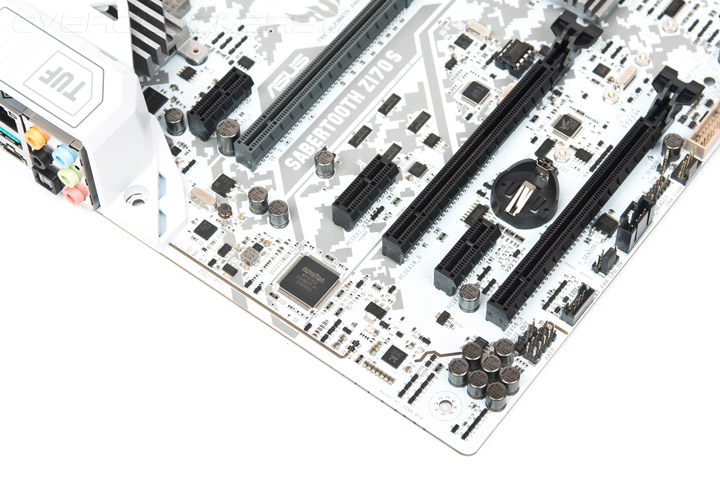

Звуковой кодек Realtek ALC1150 дополнен операционным усилителем Texas Instruments RC4580. Сетевой контроллер всего один — Intel I219V.

ASUS Sabertooth Z170 S

Из вспомогательных элементов есть кнопки MemOK! и USB BIOS Flashback на задней панели (странный выбор её места размещения, как по мне).

ASUS Sabertooth Z170 S

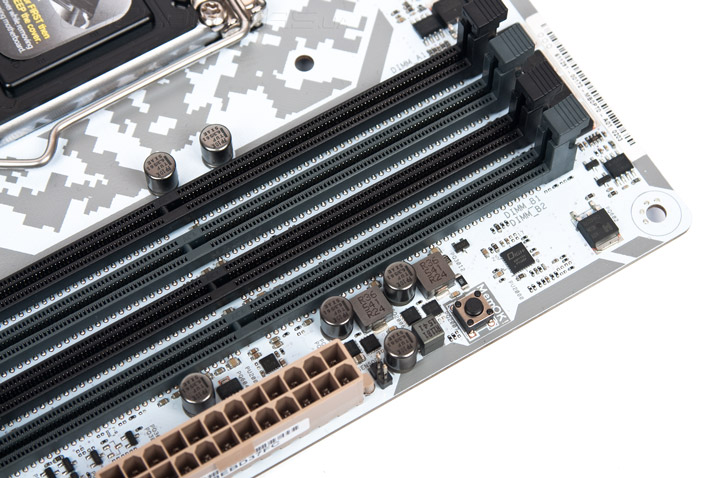

У сокета ЦП теперь довольно просторно, также облегчился доступ и к вентиляторным колодкам на плате.

ASUS Sabertooth Z170 S

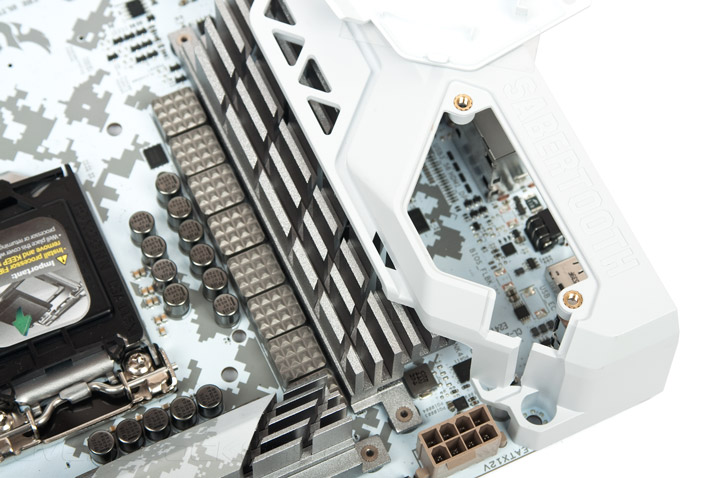

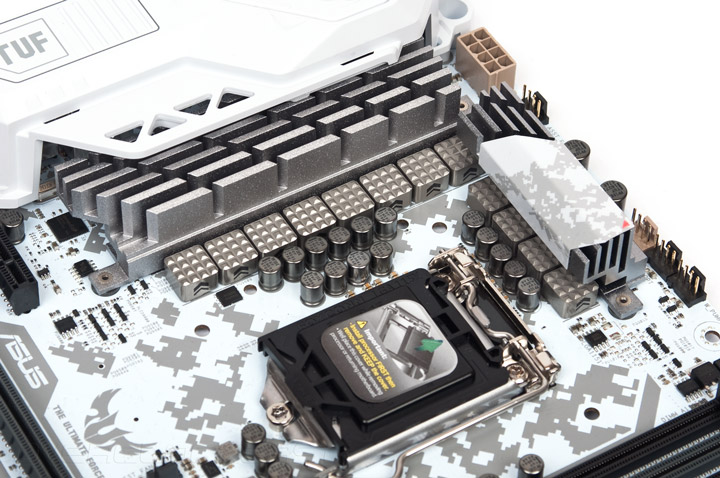

Защитный колпак предусматривает возможность монтажа нагнетающего вентилятора, но последнего в комплекте поставки не предусмотрено, да и нужды в этой процедуре фактически нет.

ASUS Sabertooth Z170 S

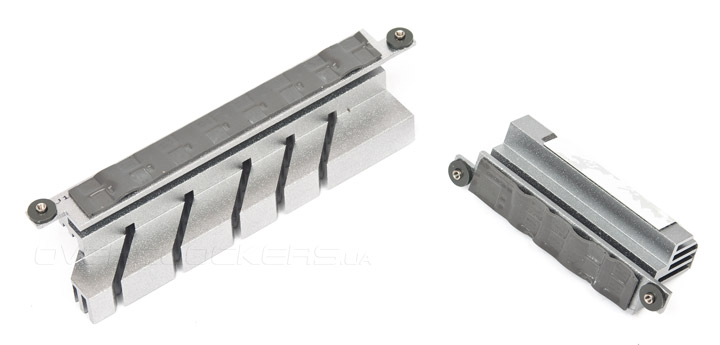

Используется другой тип радиаторов. Их два — каждый ответственен за разную подсистему питания. Они изготовлены из какого-то небывало лёгкого сплава, хотя выглядят весьма убедительно. Термопрокладка их традиционный спутник. Судя по всему, их должна была связывать тепловая трубка, но её нет (образованное углубление–пустота вряд ли будет повышать эффективность теплоотвода).

ASUS Sabertooth Z170 S

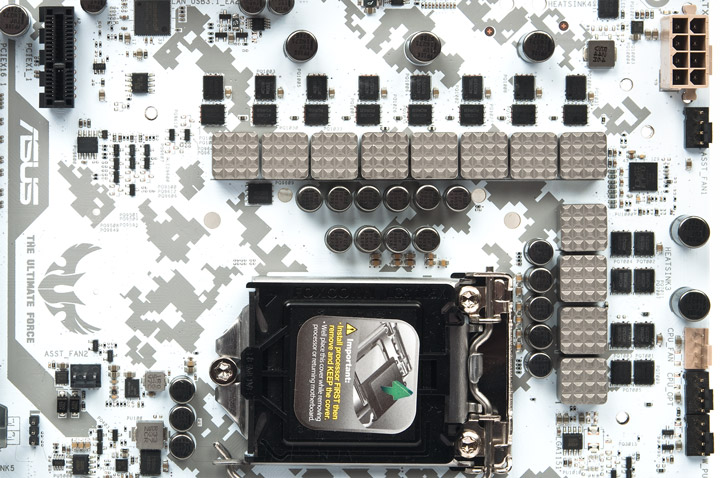

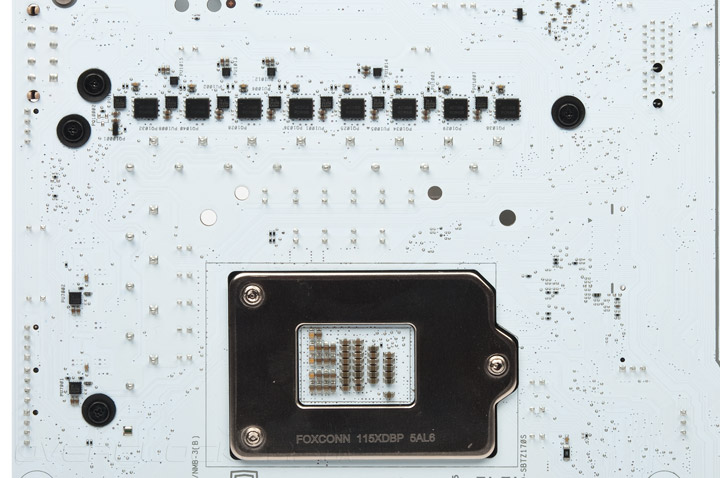

Как и ожидалось, схема VRM изменений не претерпела. Используется ШИМ-контроллер ASP1405I. Систему питания процессора формируют восемь «виртуальных» каналов на основе четырёх реальных. Достигается это при помощи удвоителей IR3599. Для интегрированного ГП используется всего два реальных канала с удвоенным числом элементов в составе каждого. Выходит, всего десять каналов, для каждого есть свой собственный драйвер — IR3535. Силовые элементы производства ON Semiconductor — NTMFS4C06N (большинство) и NTMFS4C09N.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 S

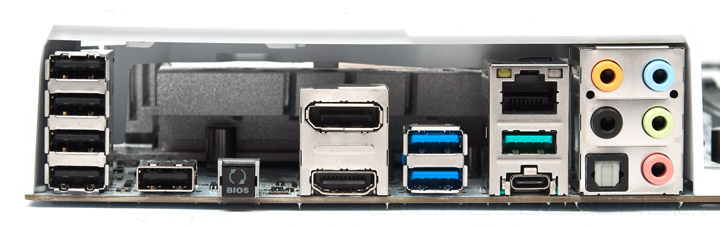

Задняя панель платы весьма неплоха. Есть пара видеовыходов, множество USB, пять аудиогнёзд и даже S/PDIF. HDMI дополнен конвертером уровней сигналов ASM1442.

ASUS Sabertooth Z170 S

Осмотр дизайна платы ничего необычного не выявил. Перед нами фактически старшая модель с совсем небольшим усечением функциональности. Взглянем на программное сопровождение.
