Обзор материнской платы ASUS Sabertooth Z170 S. Арктический камуфляж, отсутствие декоративных пластин и сниженная цена

Возможности UEFI

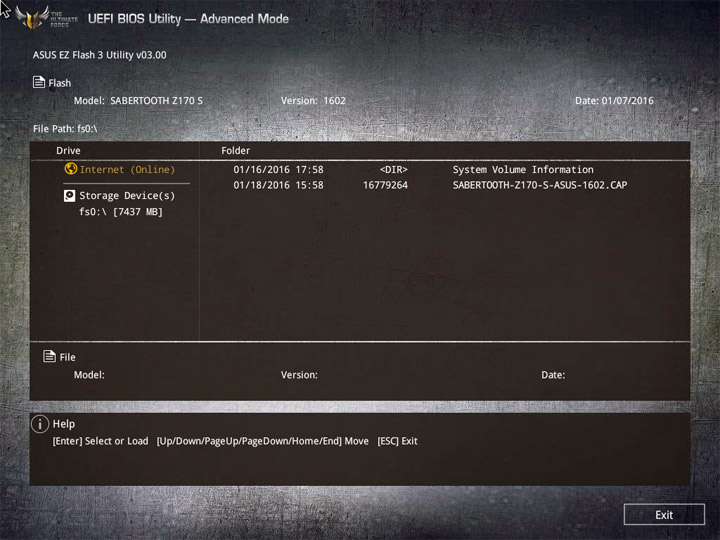

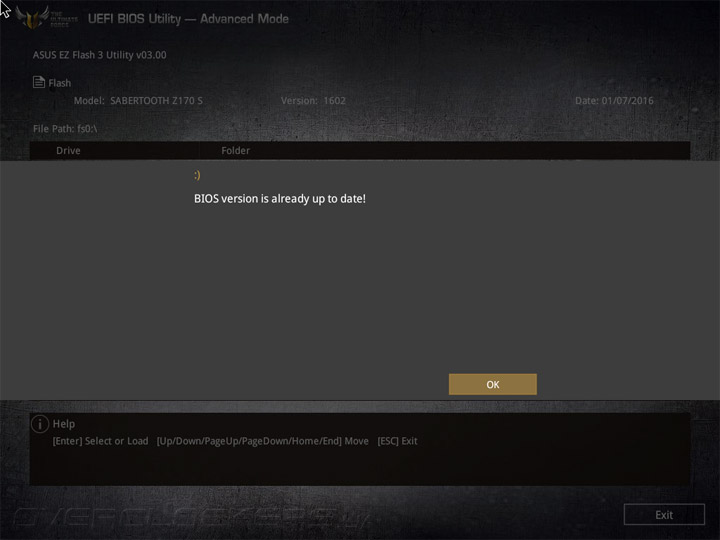

Продукт прибыл на тестирование с последней версией микрокода, потому в этот раз я лишь смог получить подтверждение с серверов компании об этом факте, процедуры обновления не понадобилось. В случае необходимости имеется возможность использовать классический способ с привлечением какого-либо носителя информации.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 S

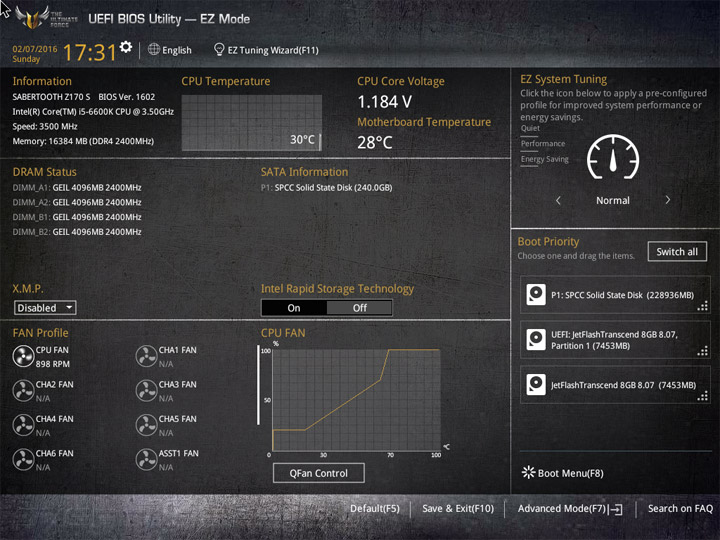

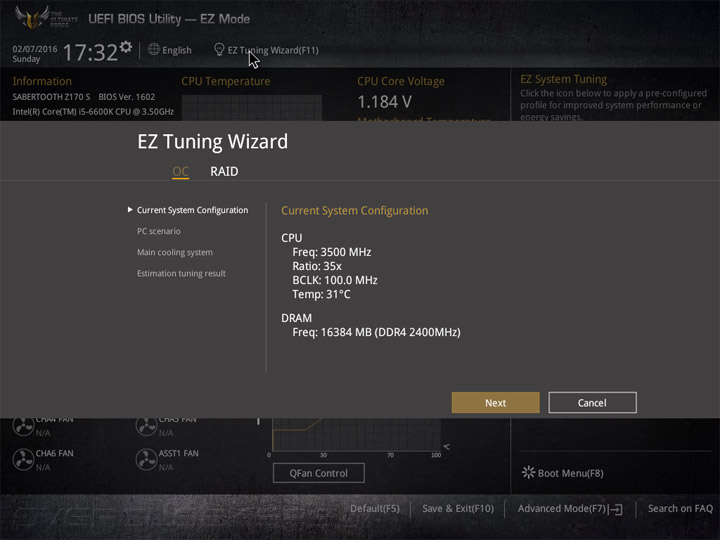

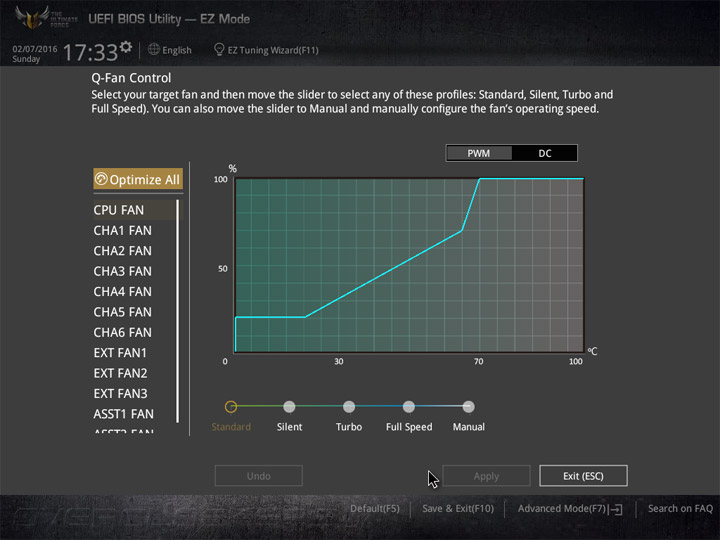

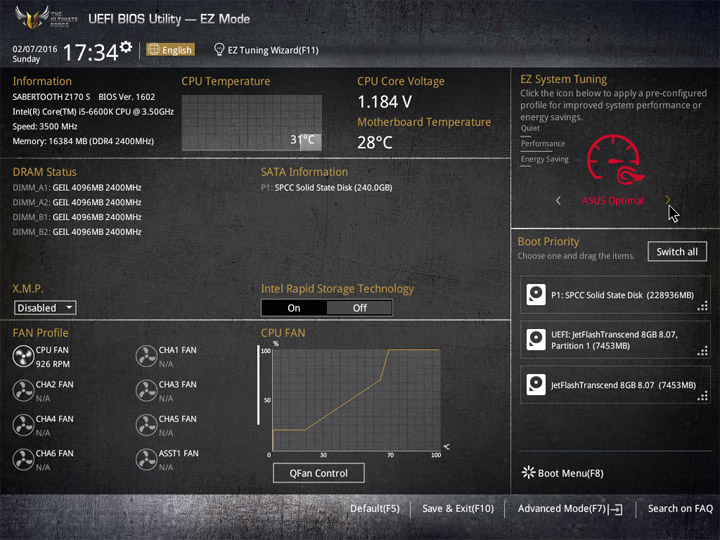

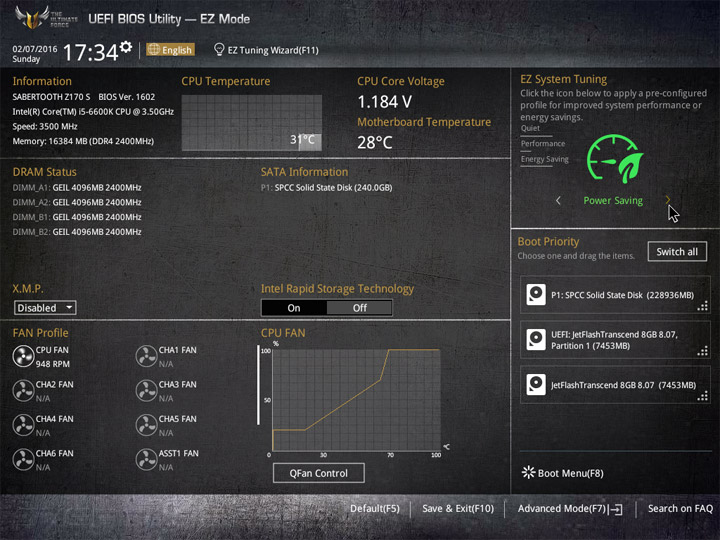

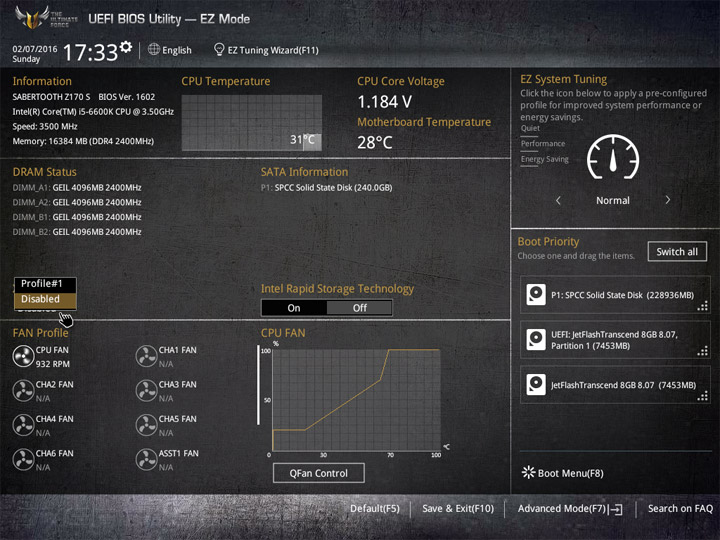

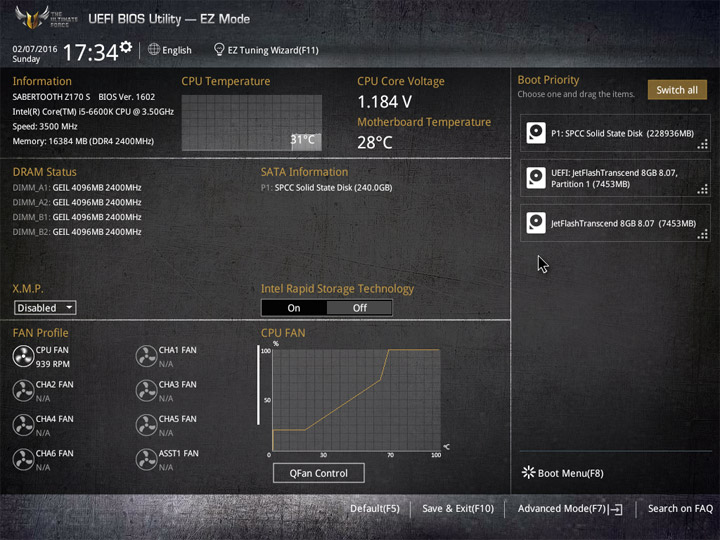

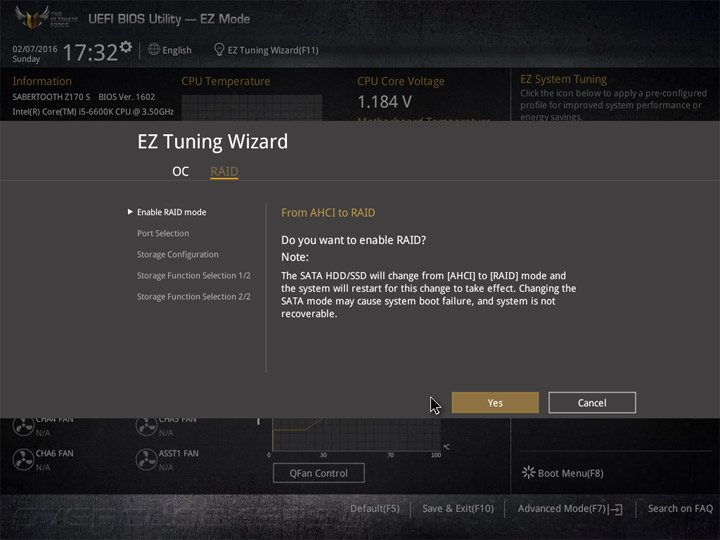

Первый режим работы с настройками UEFI приготовлен для широкой аудитории пользователей. Здесь видна некоторая информация о системных компонентах и режимы работы системы. Для изменения доступны базовые вещи: дата и время, локализация интерфейса, активация XMP, несколько готовых профилей для большого числа системных охладителей. Отдельное меню у мастера по разгону системы и формированию конфигураций RAID, именуемое EZ Tuning Wizard. В случае наличия большого числа накопителей не лишним будет увеличение области отображения Boot Menu.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

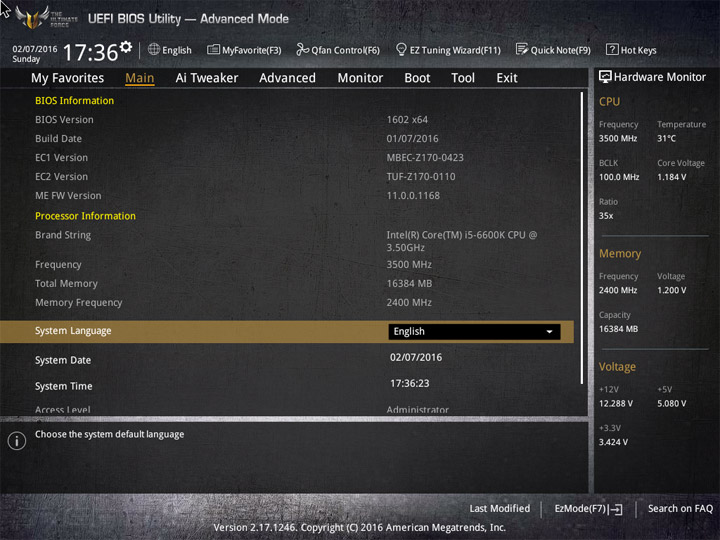

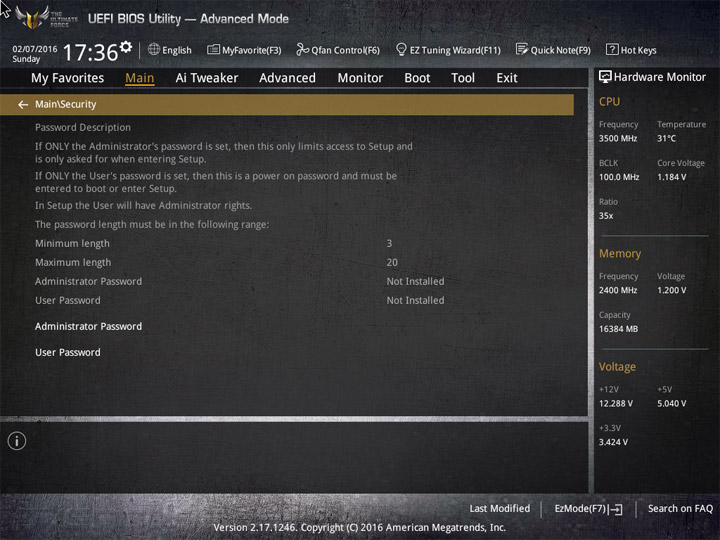

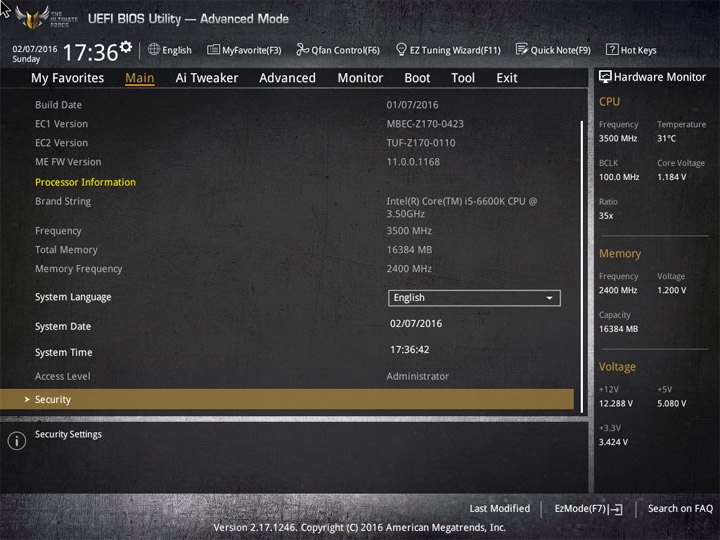

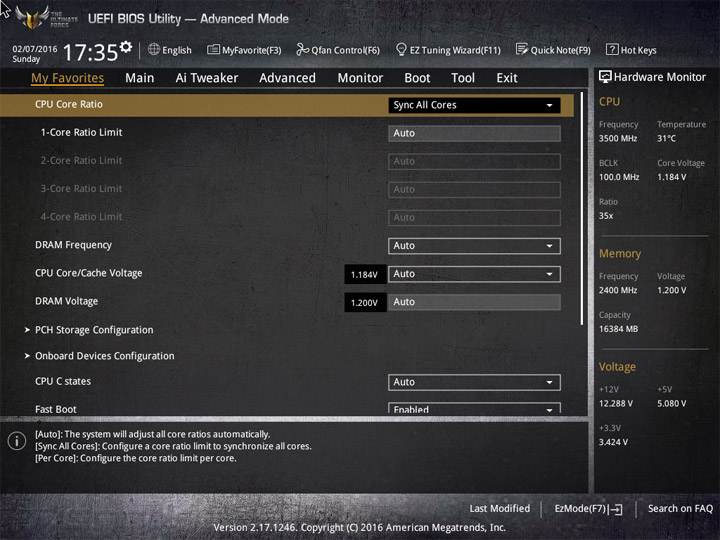

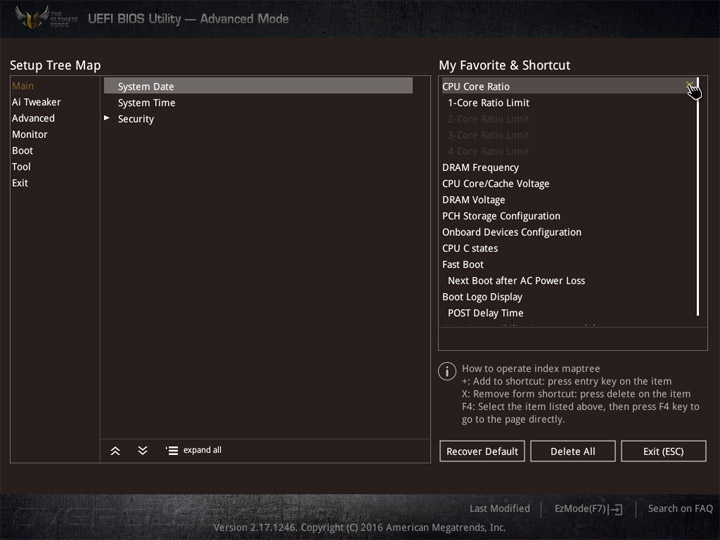

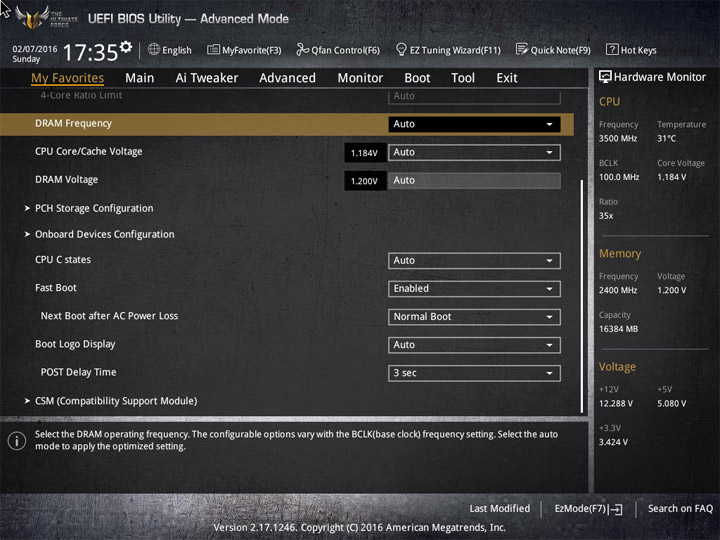

Полный спектр настроек находится в Advanced Mode. Первая глава — My Favorites, будет полезна тем, кто регулярно что-нибудь настраивает. Её содержимое можно редактировать. Следующий раздел Main покажет больше сведений об программной оснастке материнской платы. Ещё здесь есть механизм по ограничению доступа к системе.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

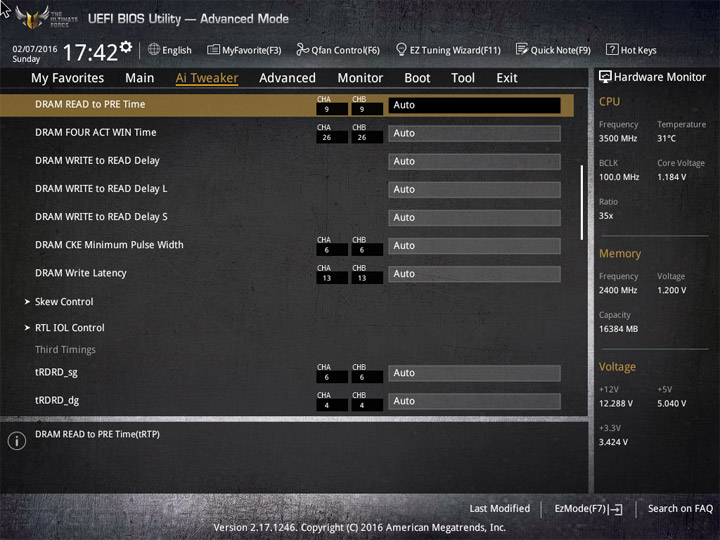

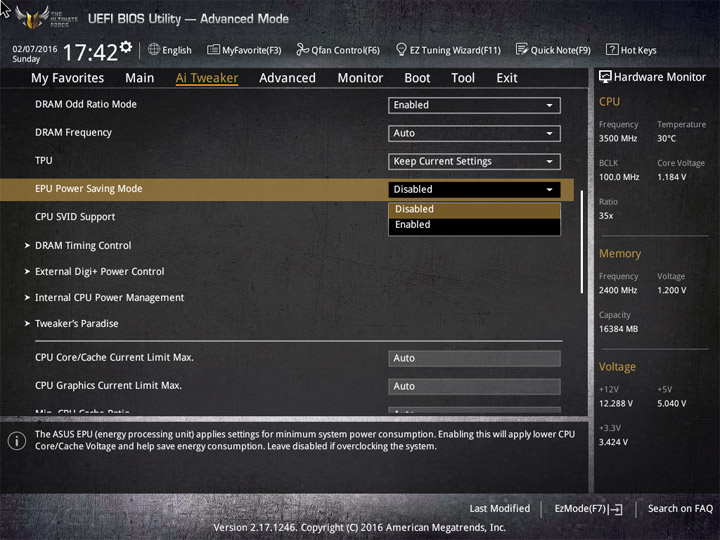

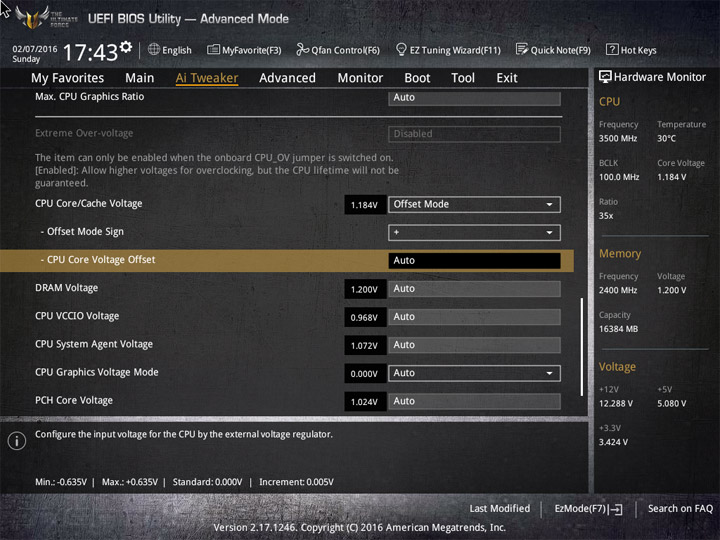

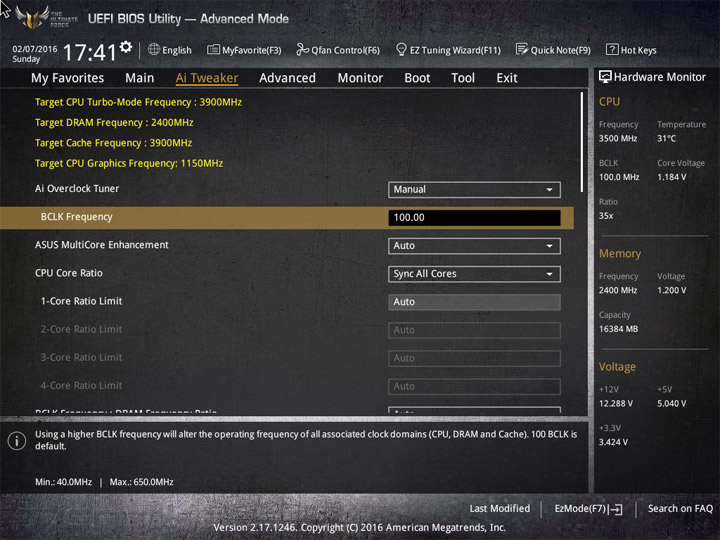

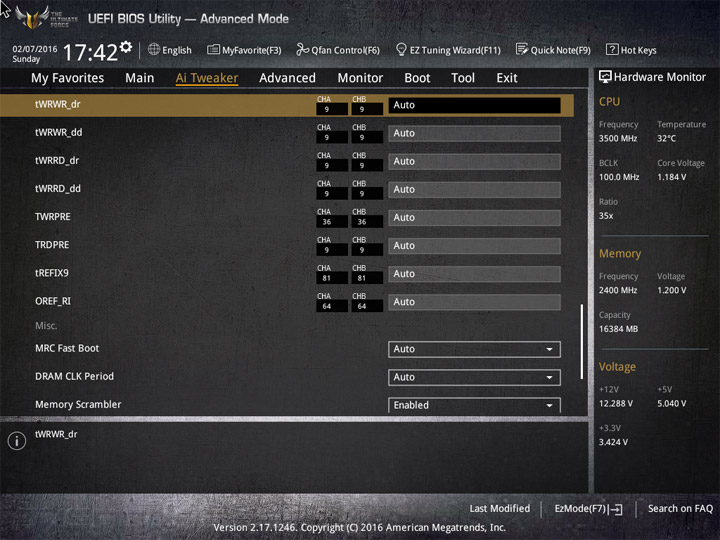

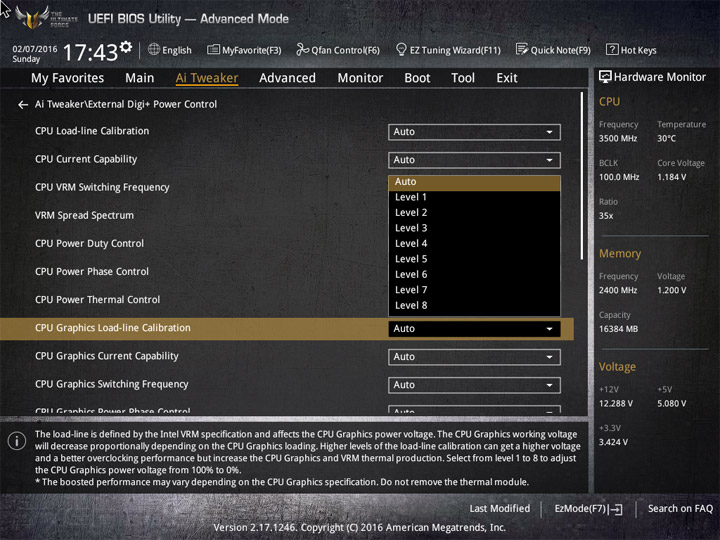

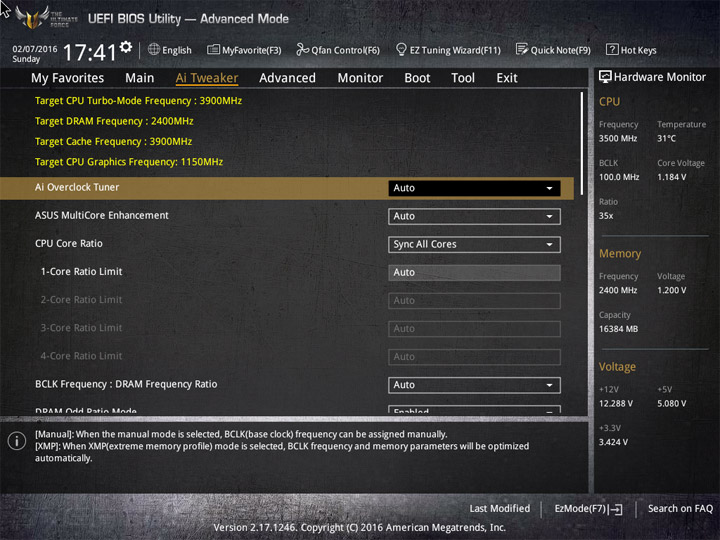

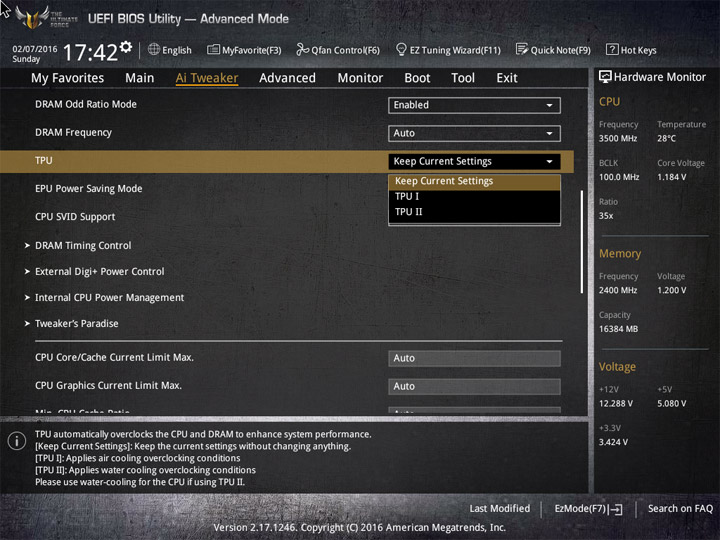

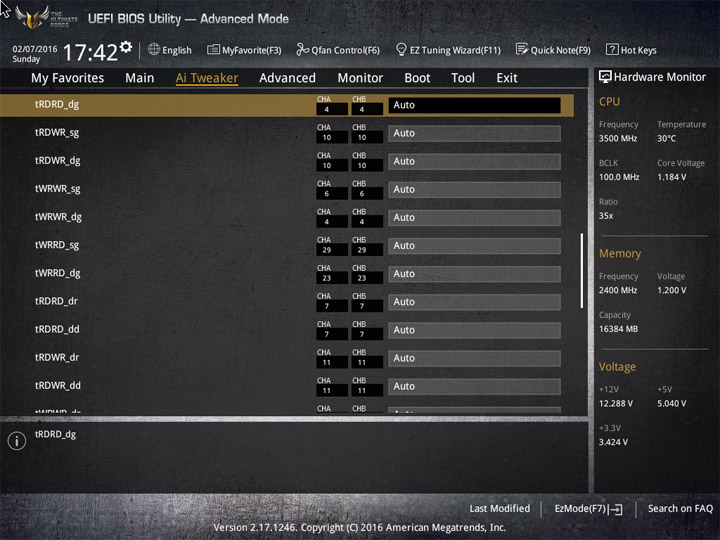

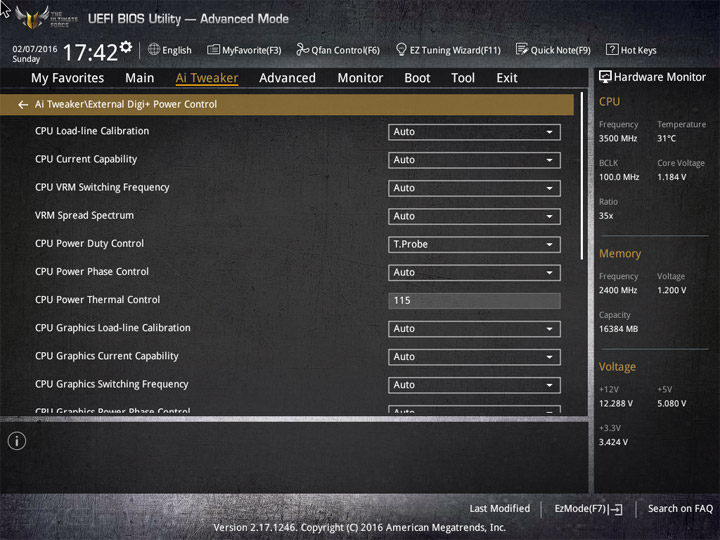

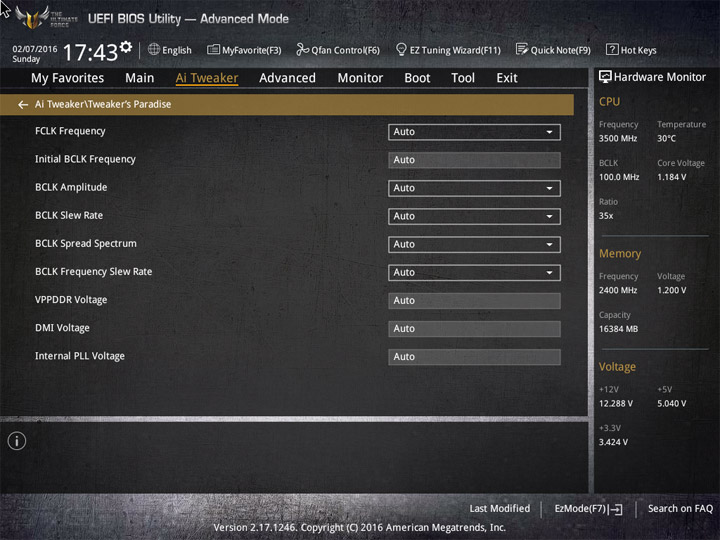

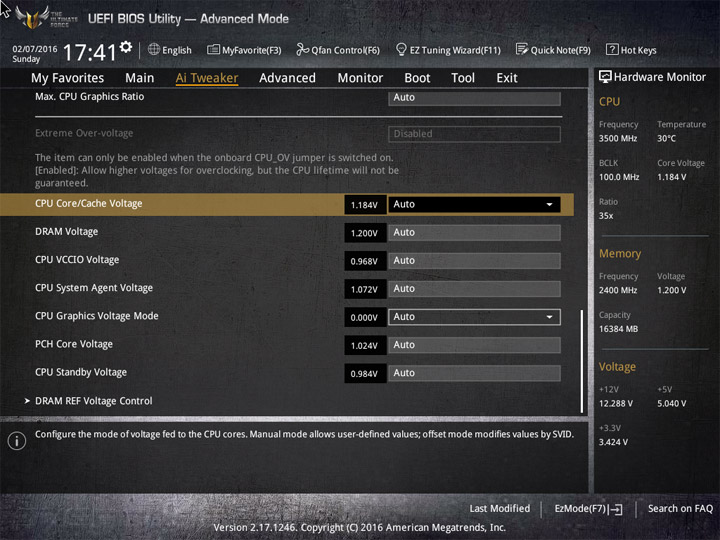

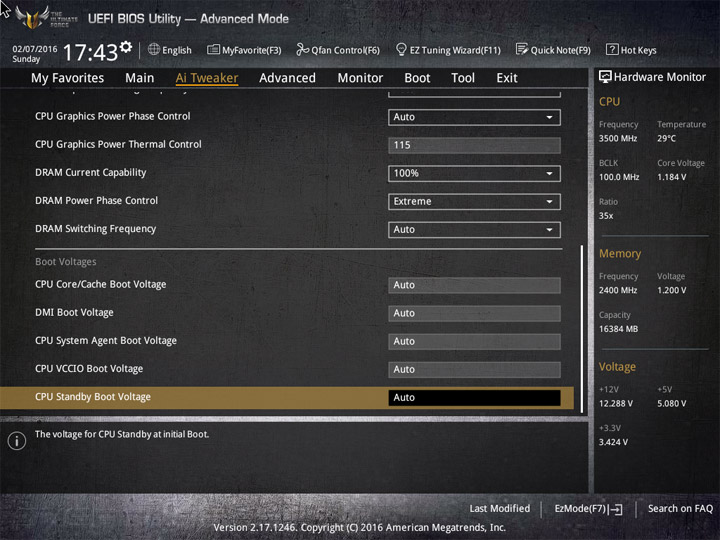

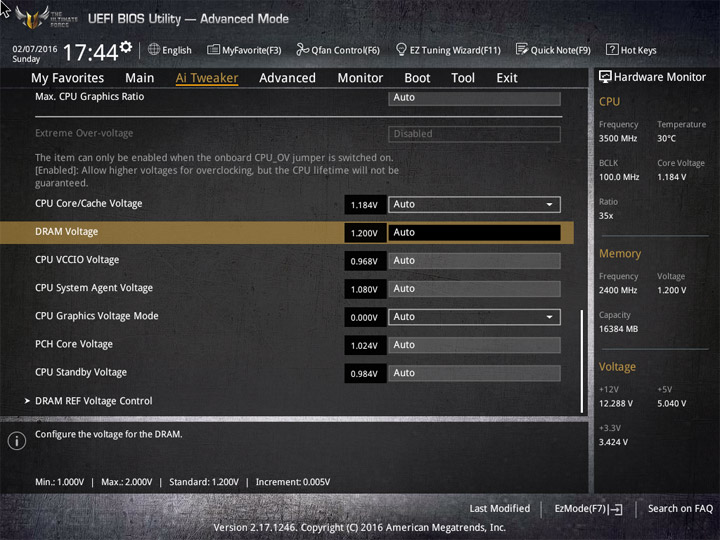

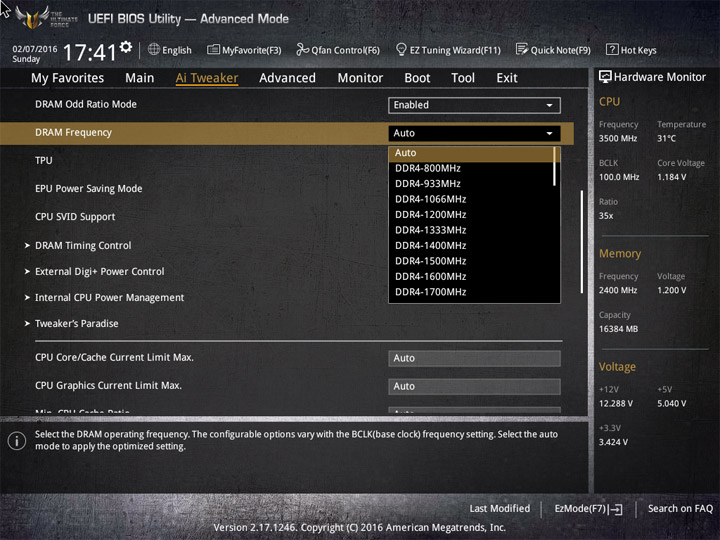

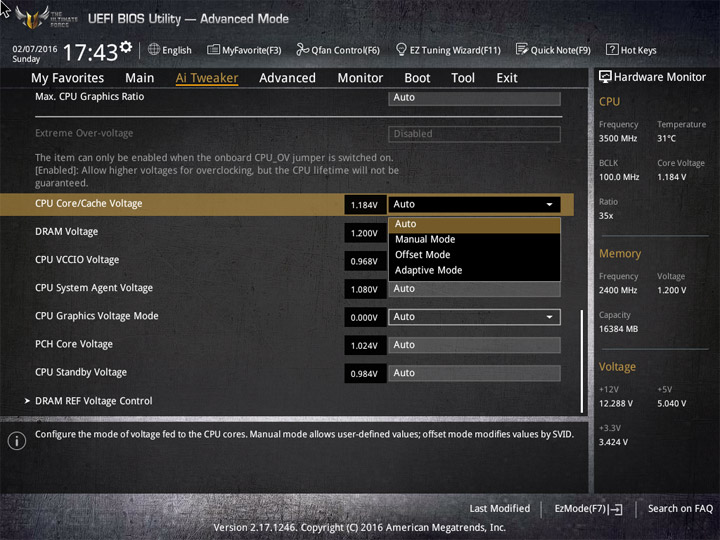

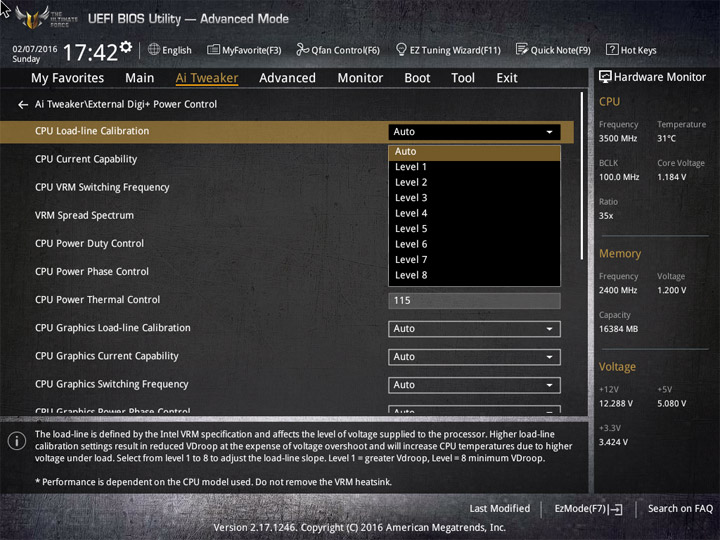

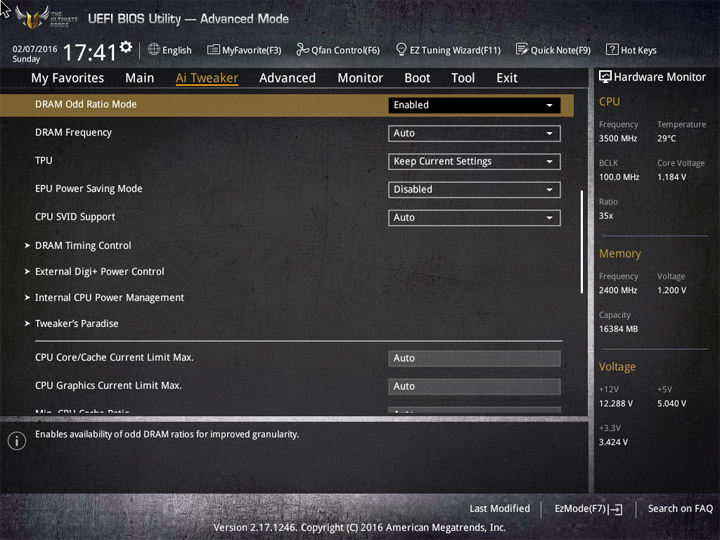

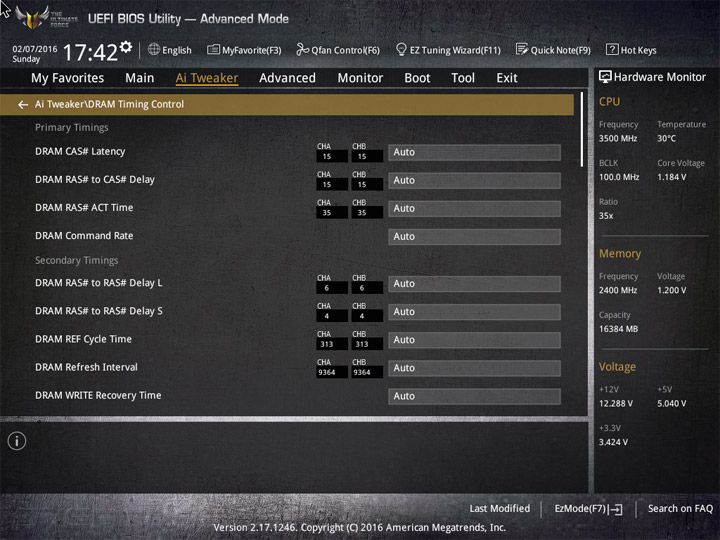

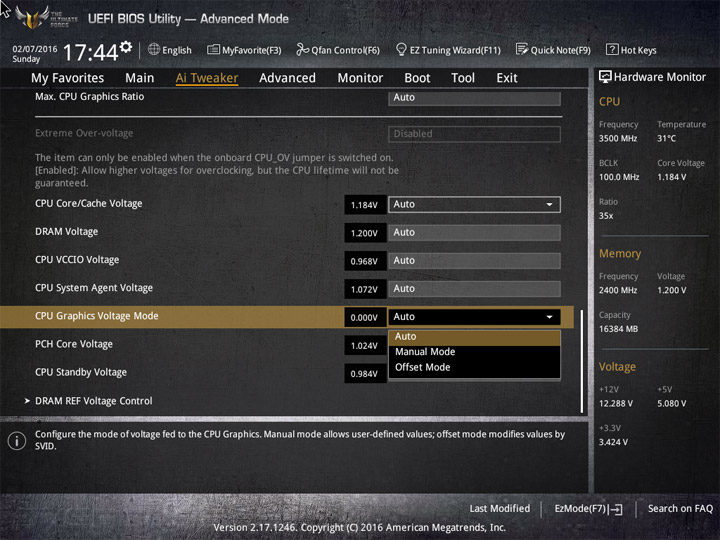

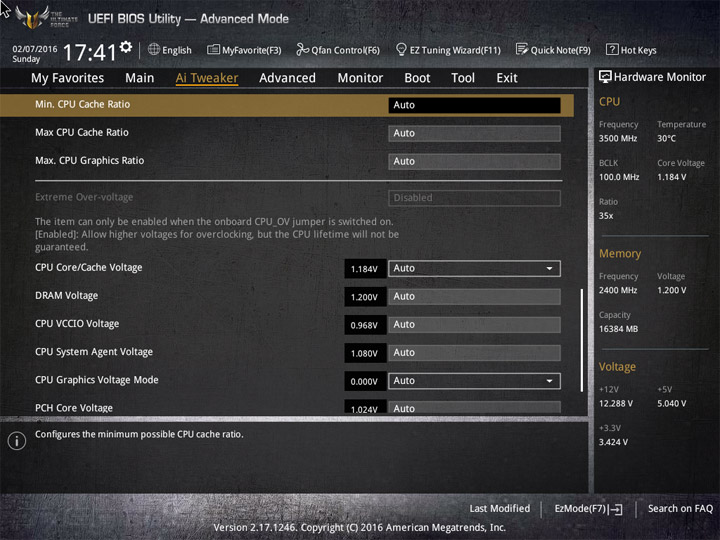

Все пункты, имеющие отношение к разгону компонентов системы, сосредоточены в разделе Ai Tweaker. Различия относительно старшей модели заключаются лишь в аппаратном переключателе режима Extreme Over-voltage. Все остальные строки и подразделы оказались неизменными.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

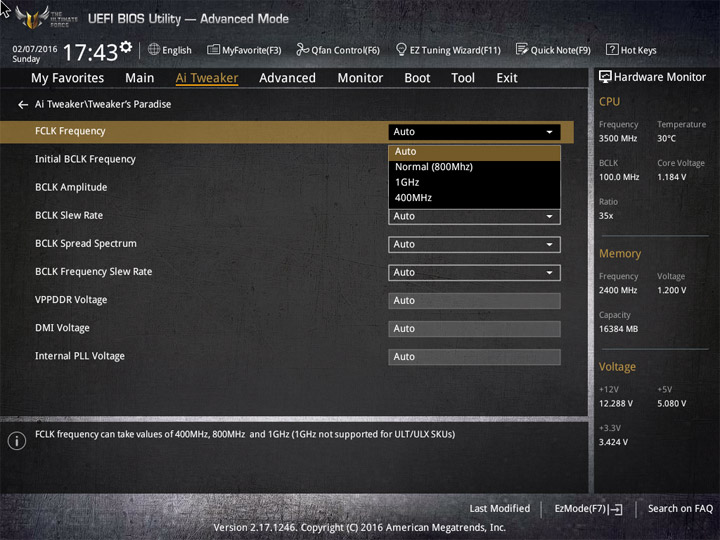

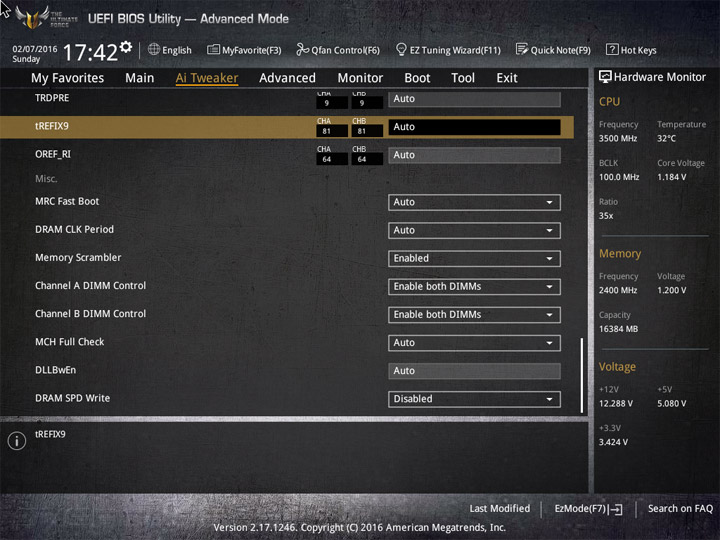

Я не нашёл никаких отличий между платами и при более глубоком осмотре возможностей обозреваемой модели.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Все наиболее важные параметры сведены в таблицу:

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–650 0,01…0,50
CPU Core Ratio (Multiplier) 8–83 1
CPU Load-line Calibration Auto/Level1…8 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–83 1

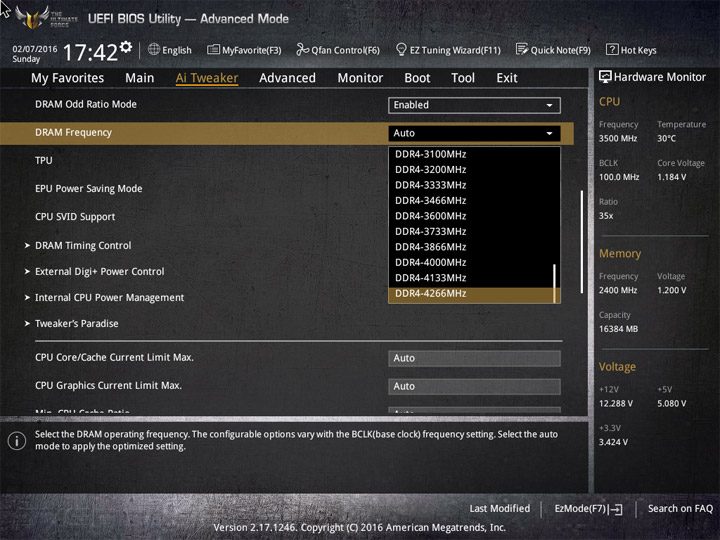

DRAM Frequency (МГц) 800–3200
800–4266
100
133
DRAM Voltage (B) 1,0–2,0 0,005
CPU System Agent Voltage (В) 0,7–1,8 0,0125
CPU VCCIO Voltage (В) 0,7–1,8 0,0125
PCH Core Voltage (В) 0,7–1,8 0,0125
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

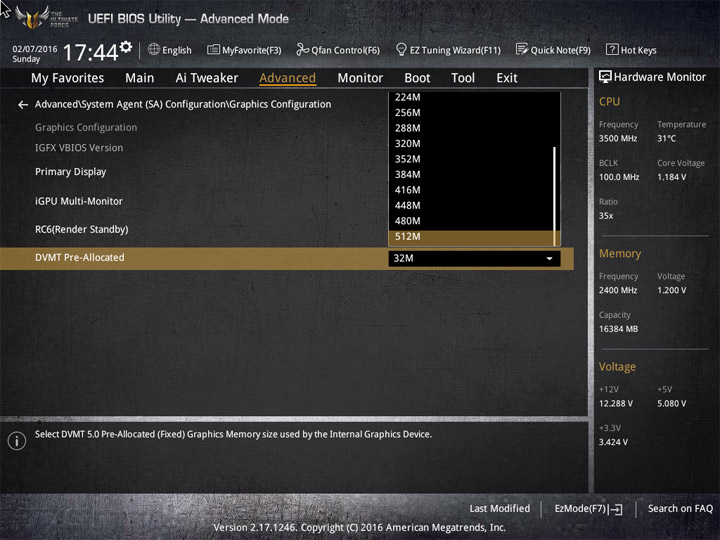

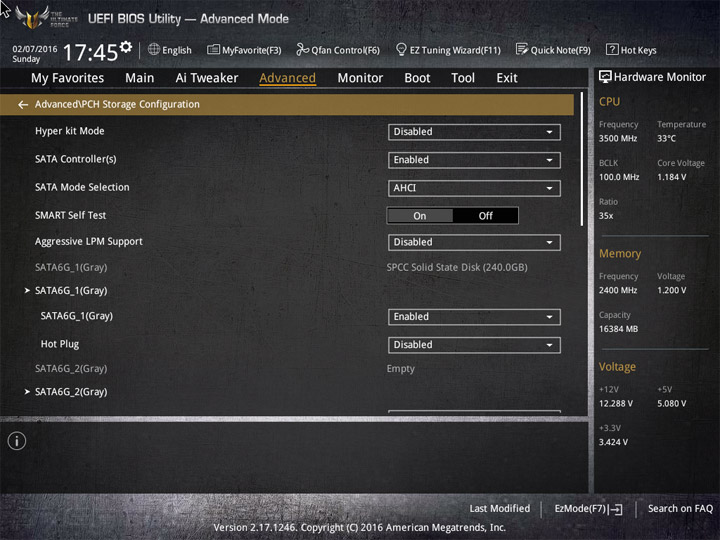

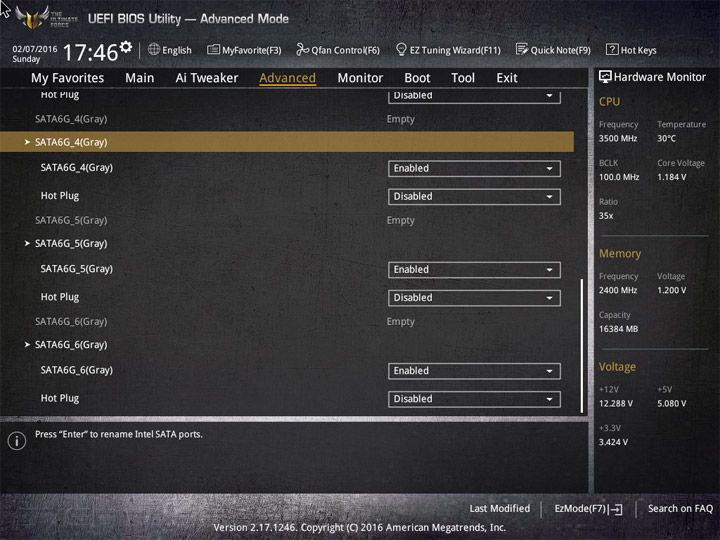

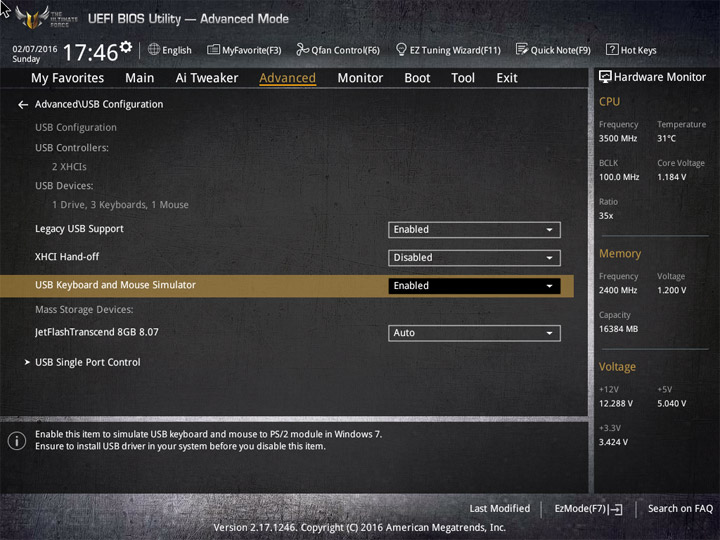

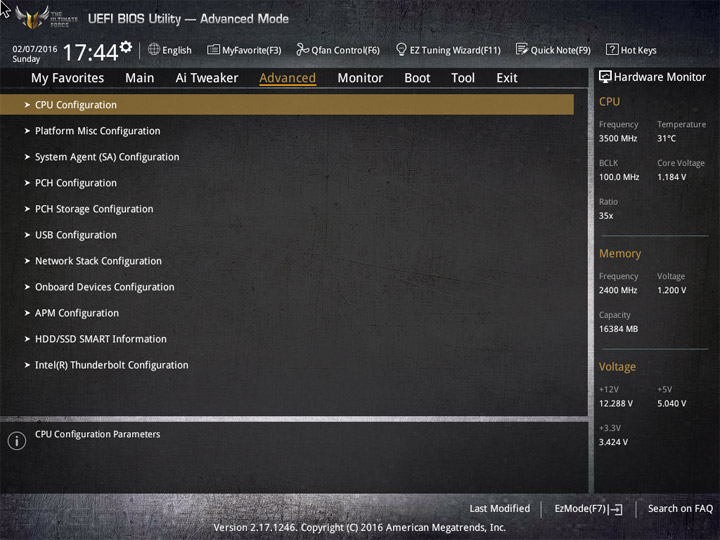

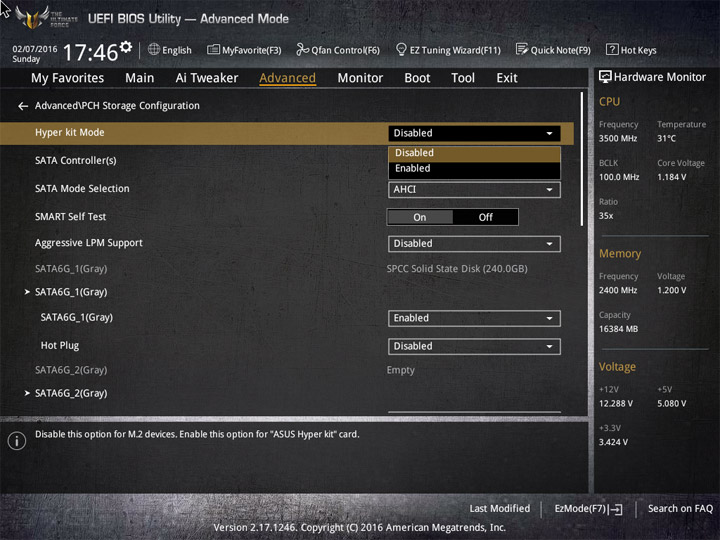

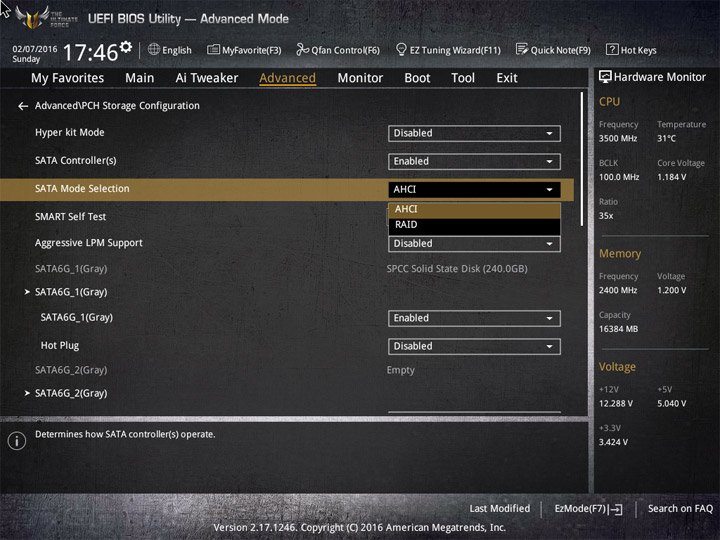

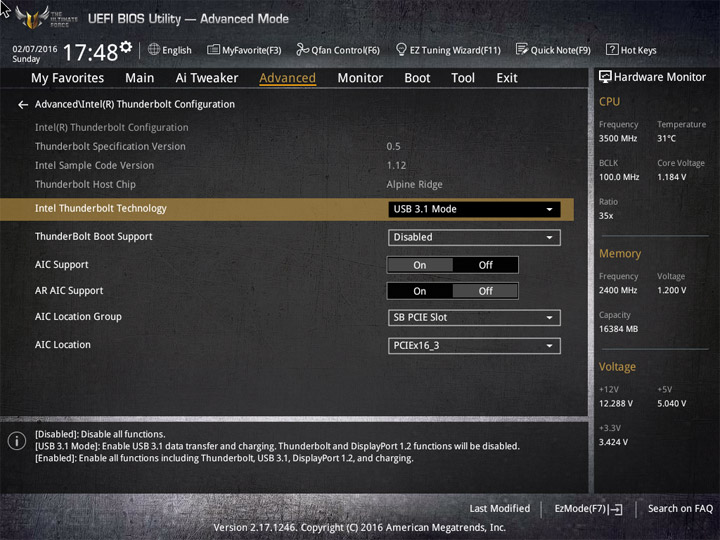

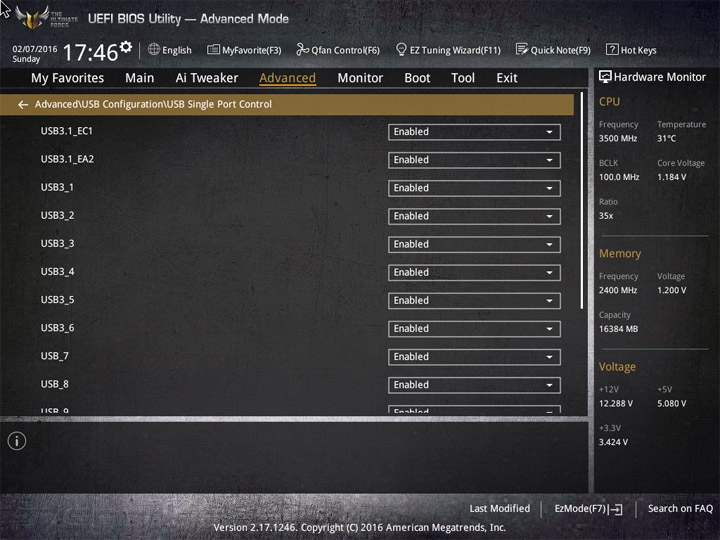

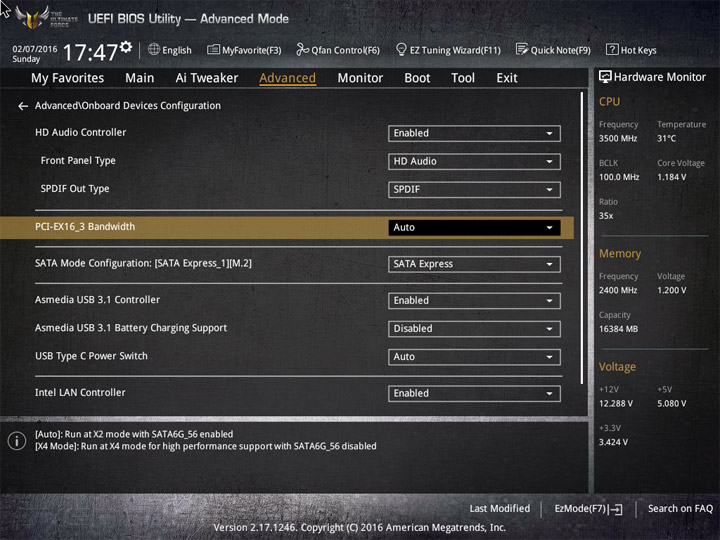

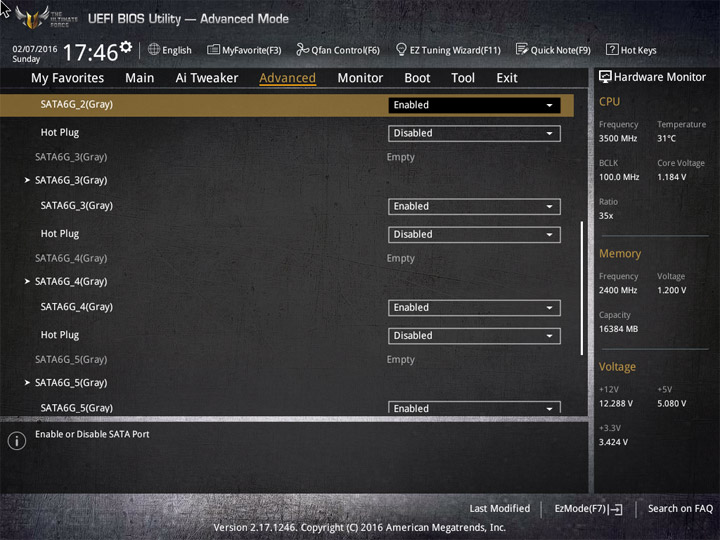

Настройки периферической составляющей сконцентрированы на странице Advanced.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

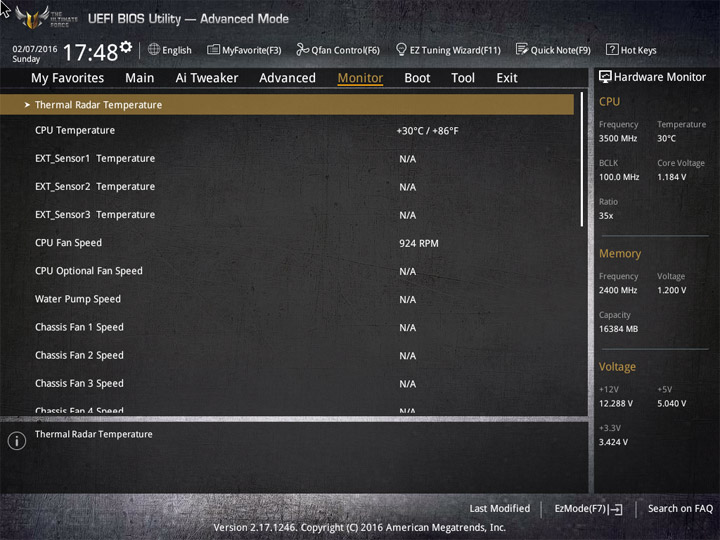

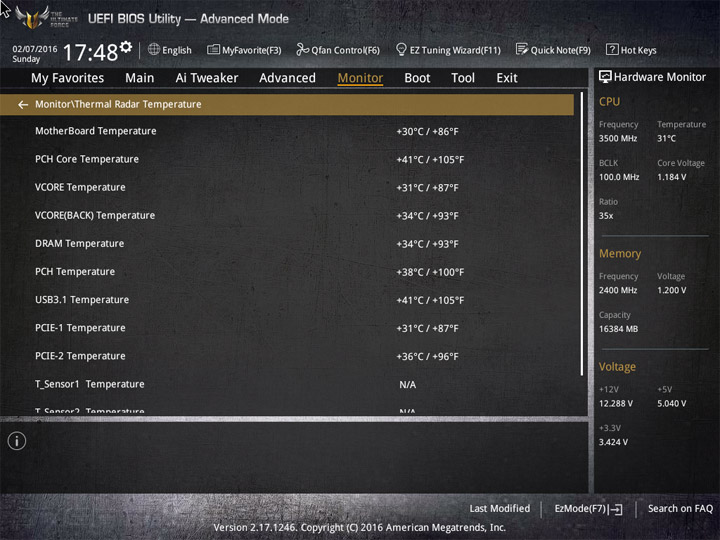

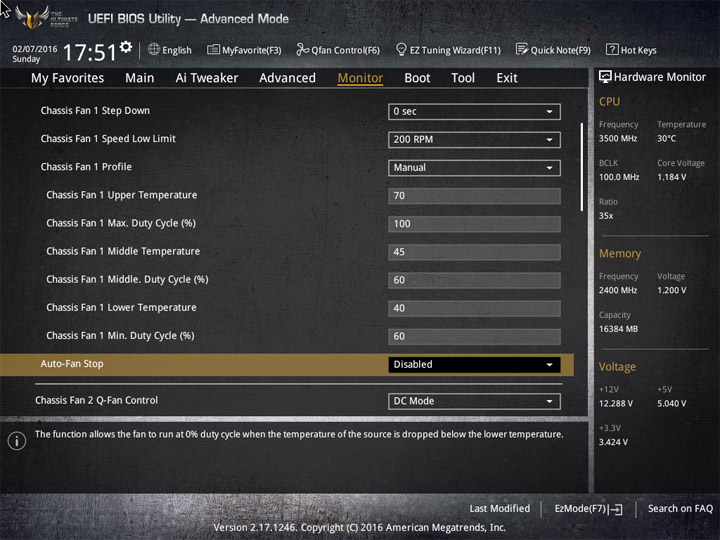

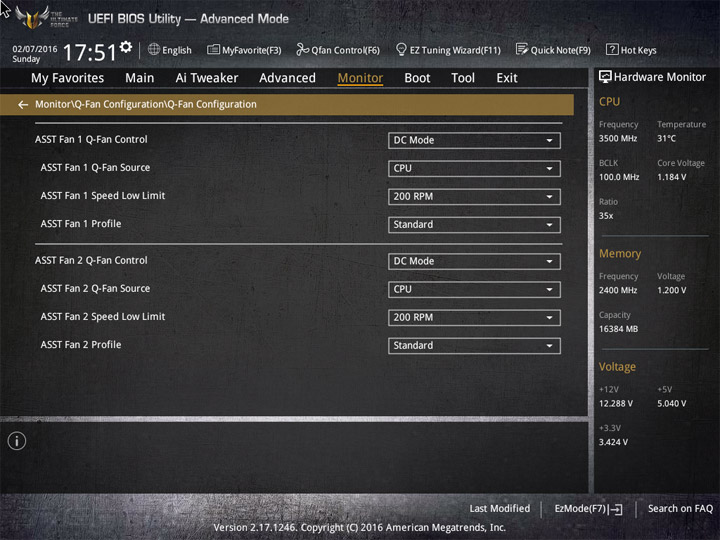

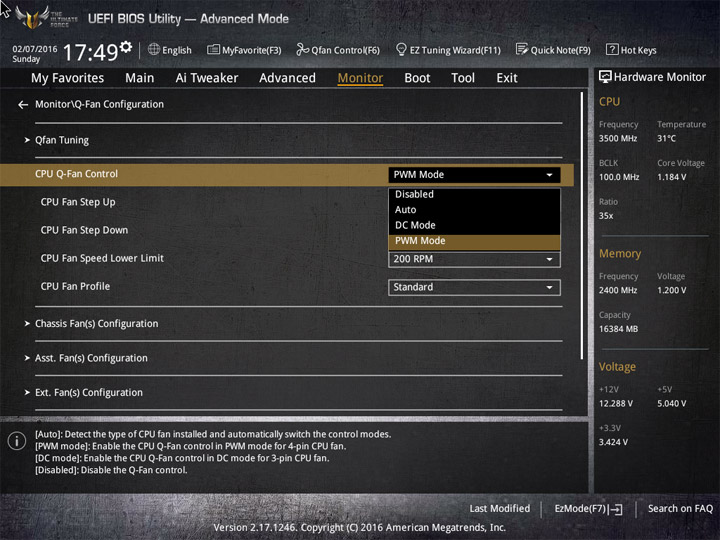

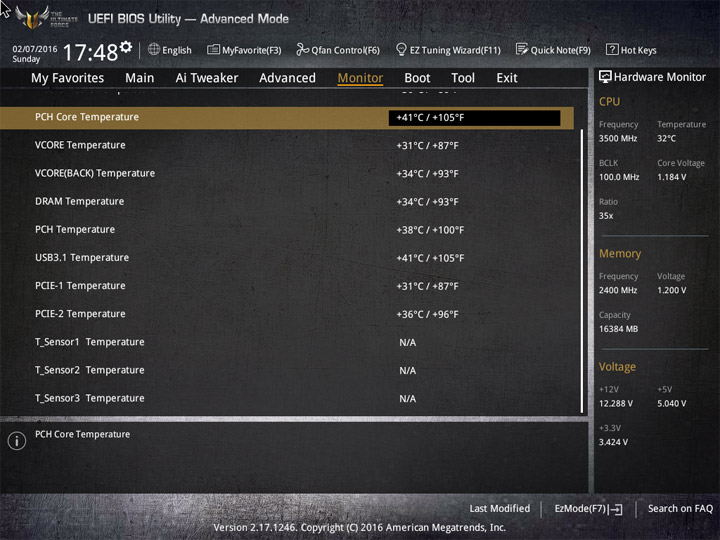

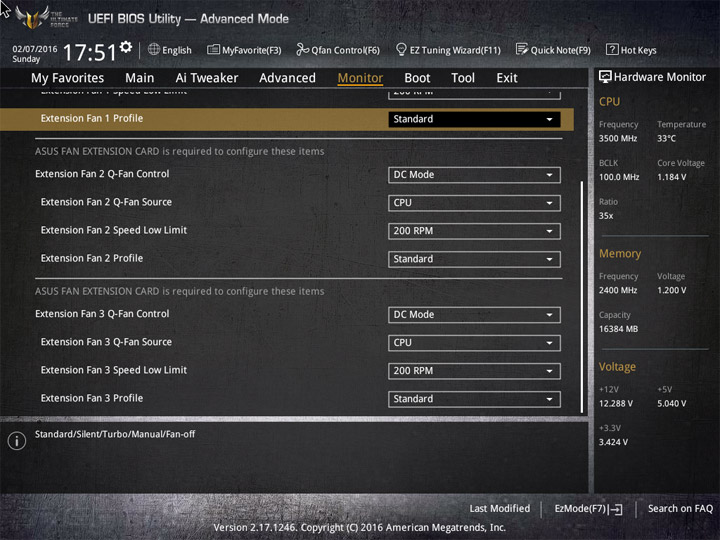

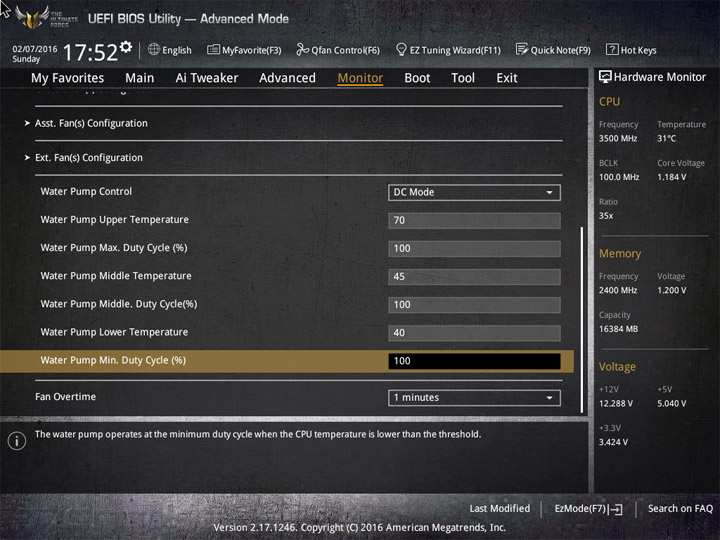

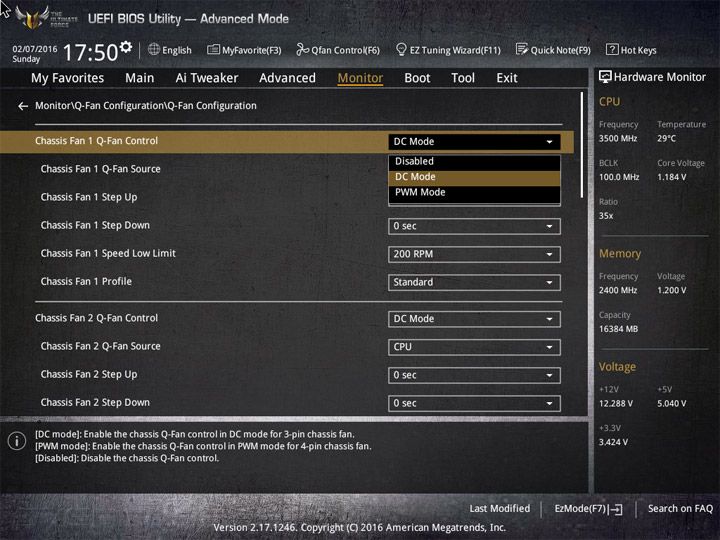

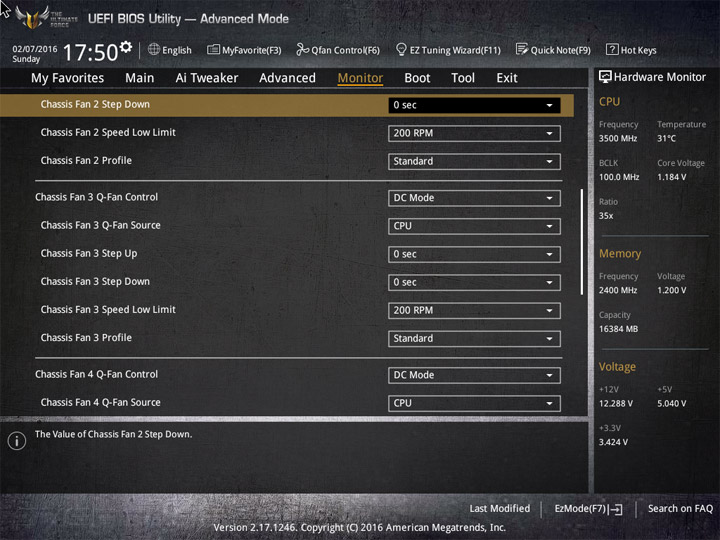

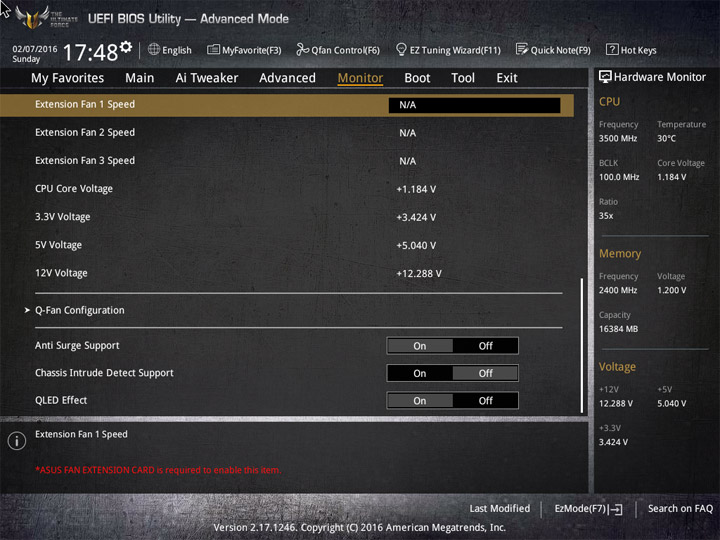

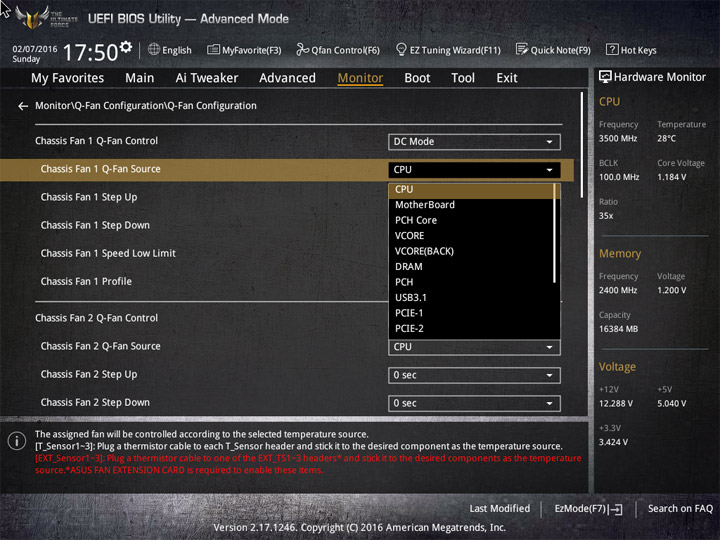

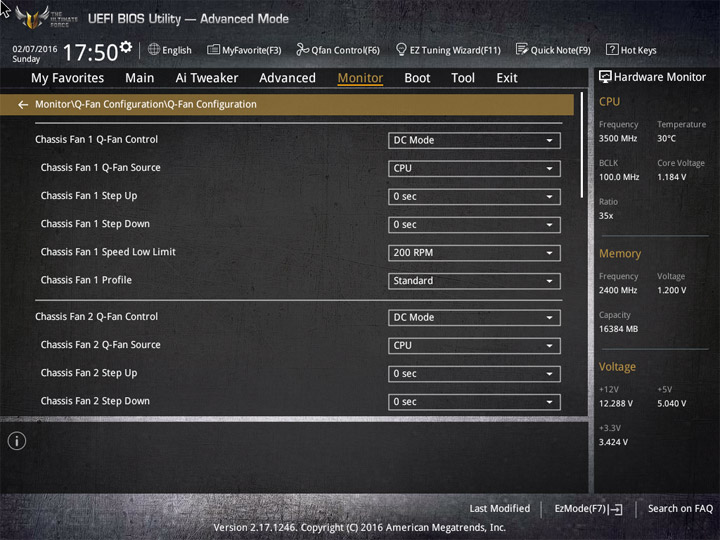

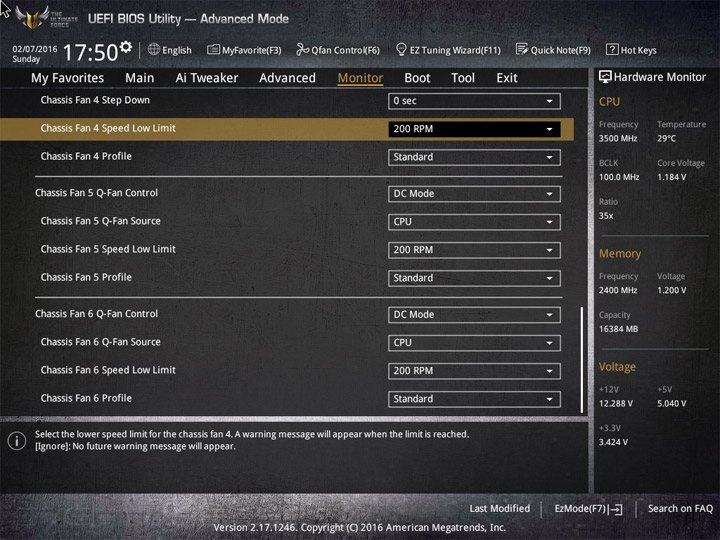

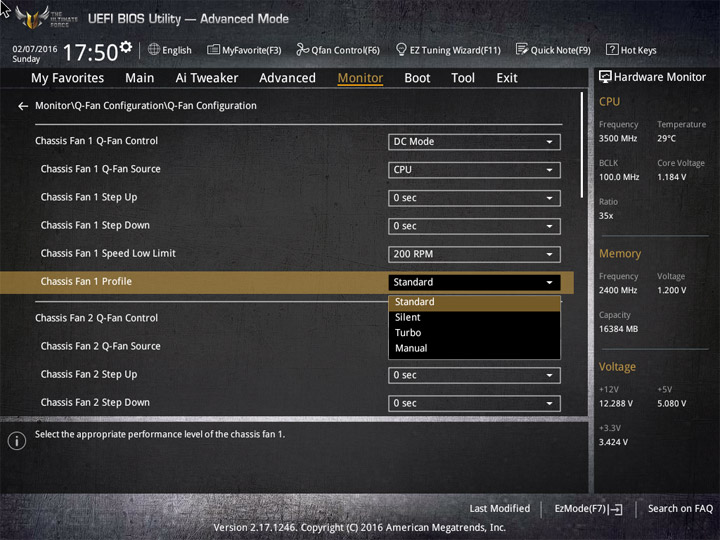

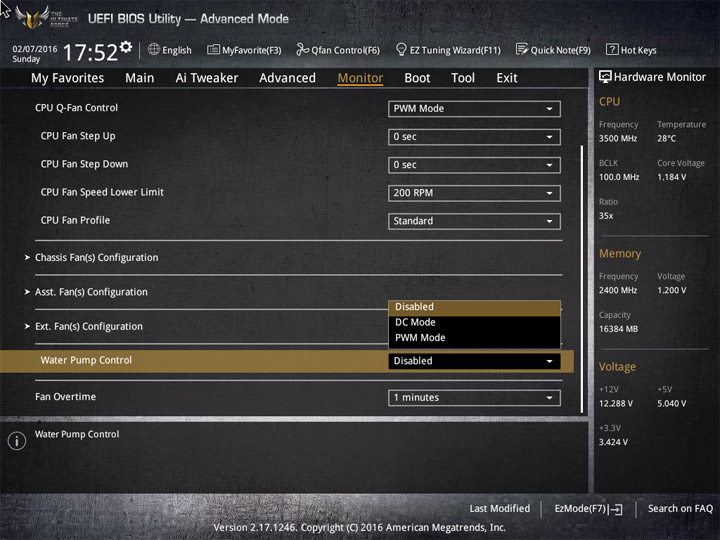

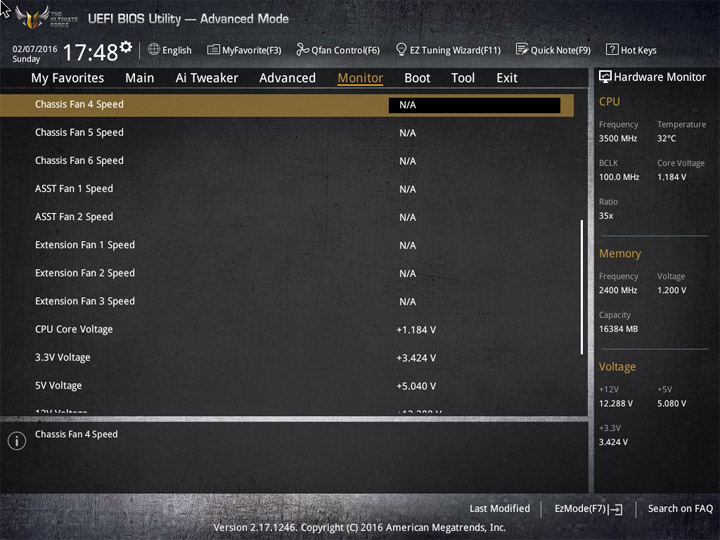

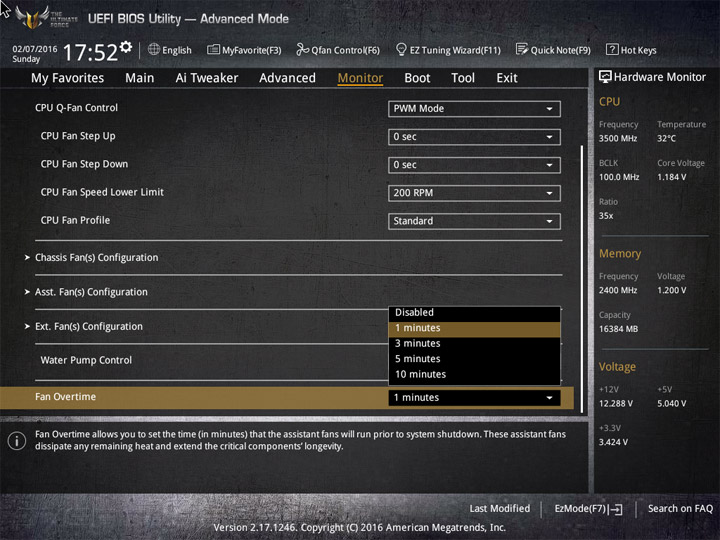

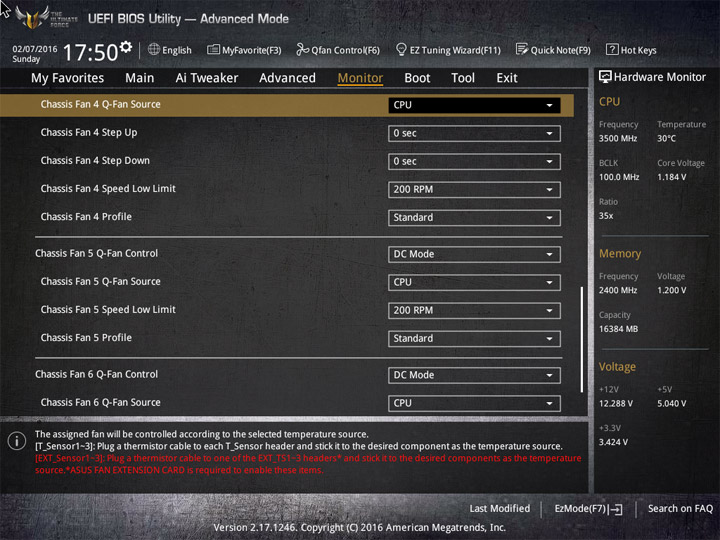

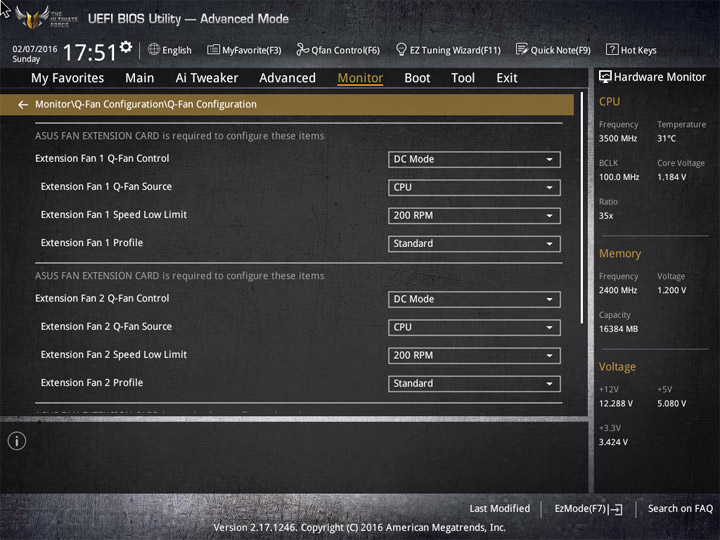

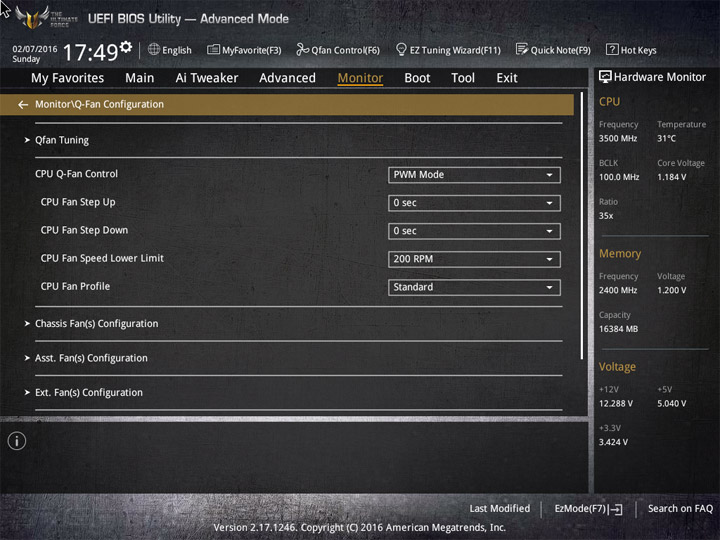

Насыщение изделия колодками для вентиляторов весьма обильное, но всего их можно использовать на одну штуку меньше относительно ASUS Sabertooth Z170 Mark 1. Набор возможностей остался таким же. Есть столько же интегрированных на PCB температурных датчиков (вместе с температурой процессора — десять). Ещё три термопары могут быть подключены к предусмотренным для того штырьковым гнёздам. В качестве способа изменения скорости вращения вентиляторов можно выбирать между напряжением (DC) и скважностью ШИМ (PWM) для любого изделия, в том числе — процессорного охладителя. Есть три готовых профиля для любого канала и возможность использовать собственные настройки в режиме Manual. Кроме того, для системных изделий роль опорной температуры для установленного алгоритма может играть любой из действующих датчиков.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

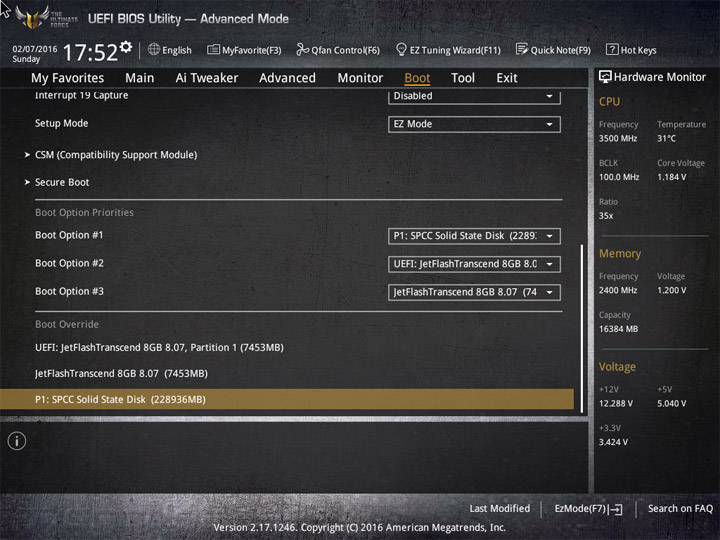

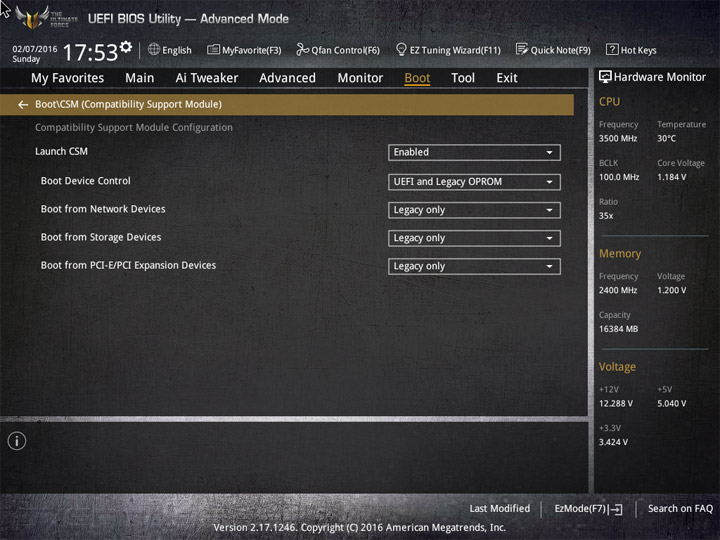

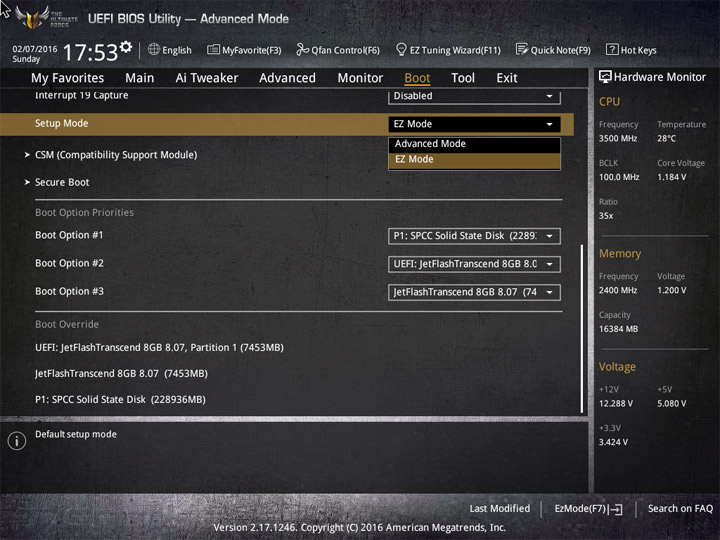

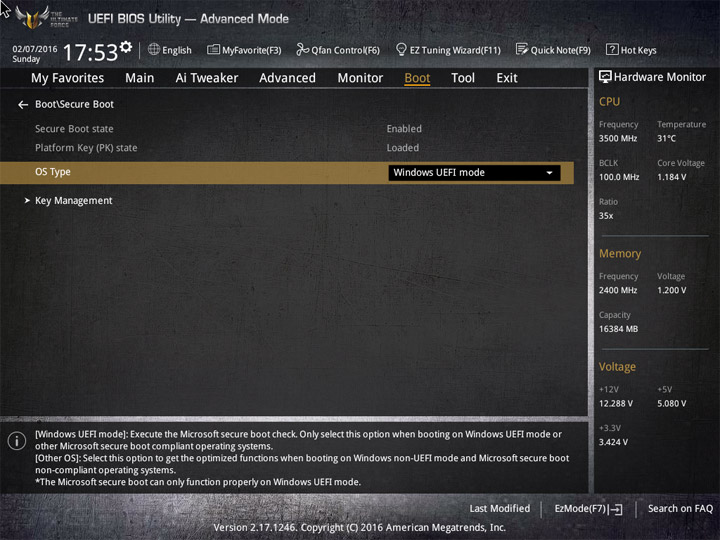

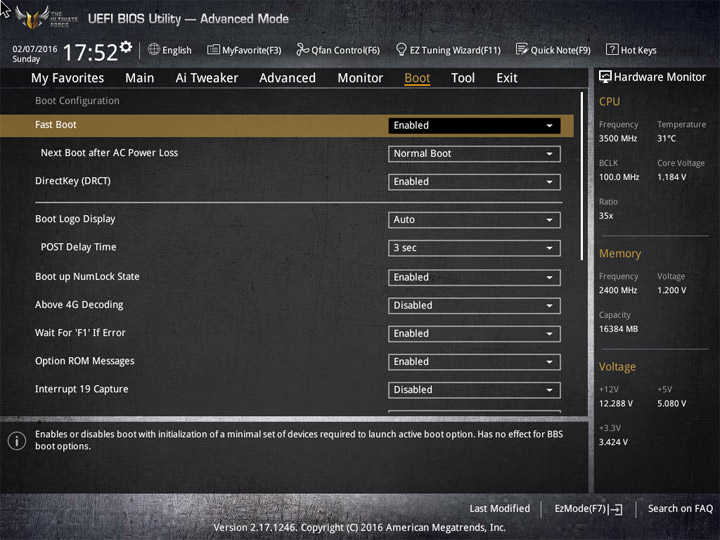

Вероятно, из-за такого обилия дополнительных технических возможностей, длительность прохождения процедуры POST оставляет желать лучшего. В первую очередь это относится к «холодному» старту ПК. Попробовать повлиять на это можно путём изучения страницы Boot.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

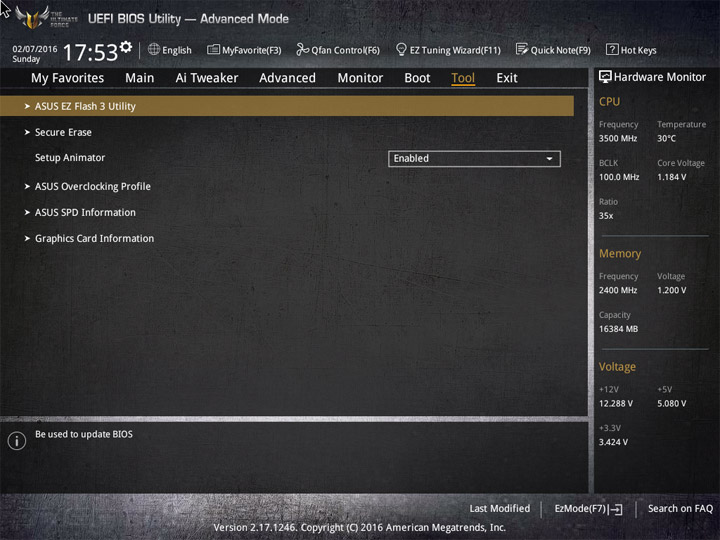

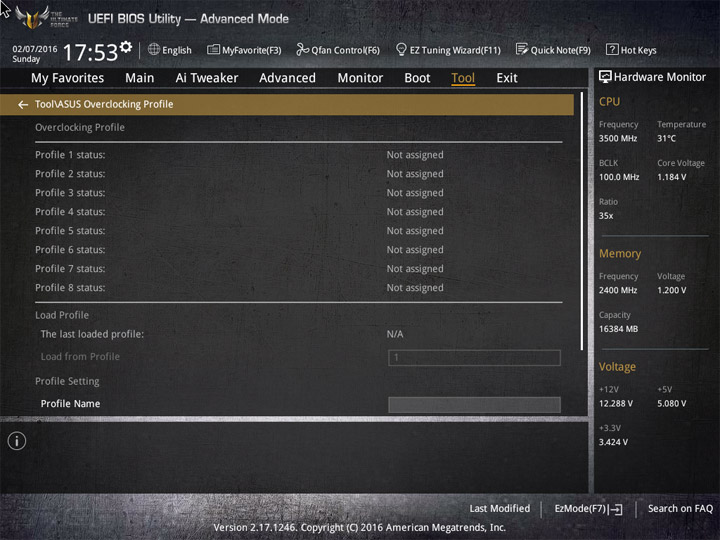

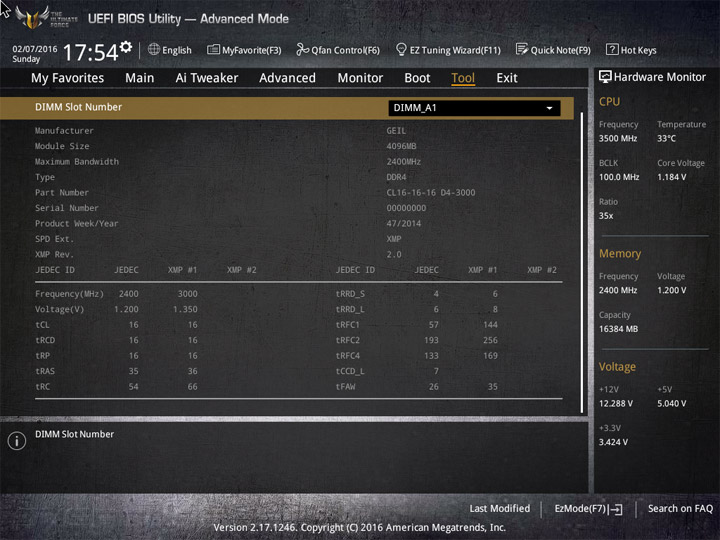

У моделей серии TUF меньше дополнительных инструментов, чем у родственных представительниц из семейства ROG. Наиболее, на мой взгляд, востребованный пункт меню — Overclocking Profile. Здесь можно сохранить восемь состояний системы.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Как показал осмотр UEFI, структура, общее число пунктов и пределы изменяемых параметров оказались идентичными старшей модели, что не может не радовать.

Комплектное ПО

Совсем немного поредел состав фирменных утилит. Убрали PC Cleaner из AI Suite 3, ещё теперь нет Wi-Fi GO!

  Программное обеспечение

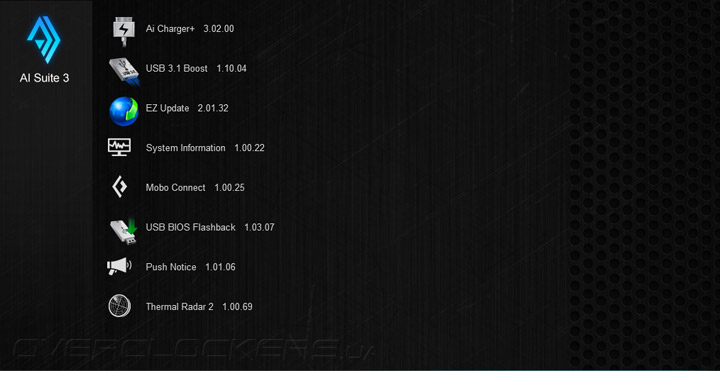

Фирменное AI Suite 3 (Ai Charger+, EZ Update, Mobo Connect, Push Notice, System Information, Thermal Radar 2, USB 3 Boost, USB BIOS Flashback), Boot Setting, HyStream, PC Diagnostics, Product Registration Program
Сетевое HomeCloud, Media Streamer, Turbo LAN, WebStorage
Дополнительное ASUS CPU-Z, DAEMON Tools Pro

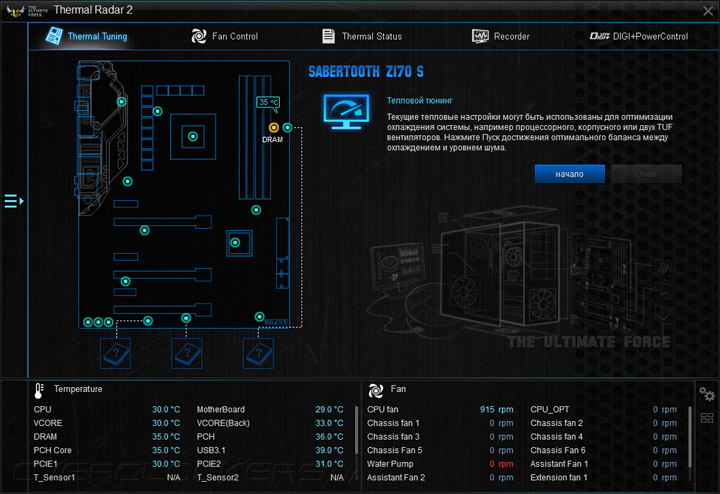

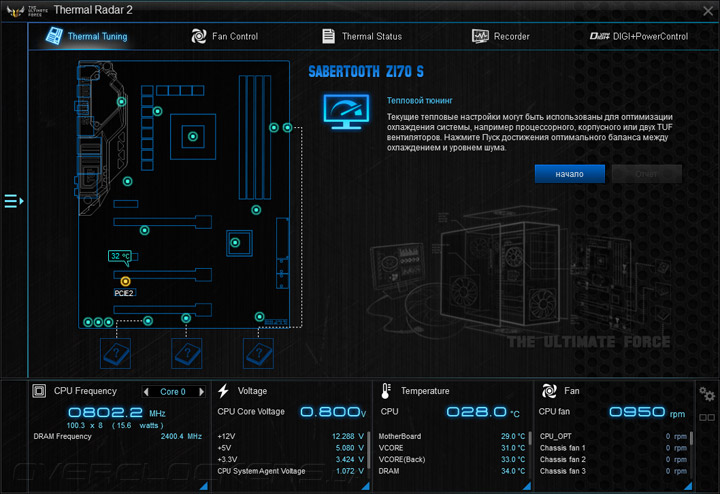

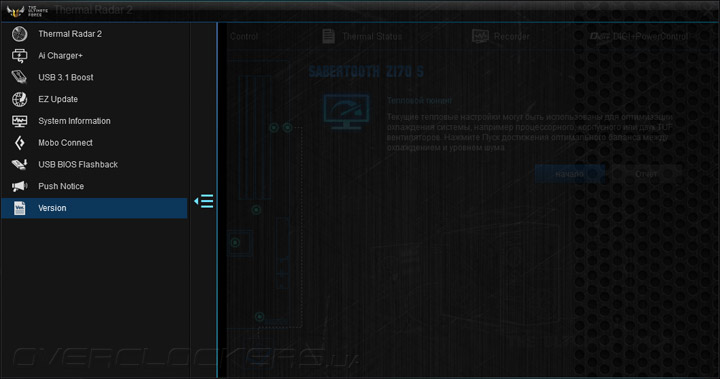

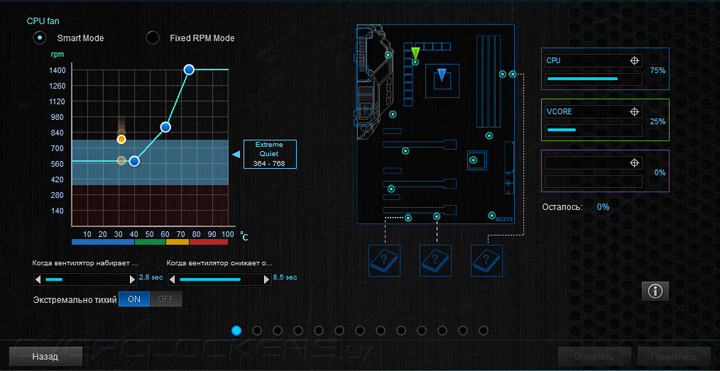

 Самой интересной программой, включённой в состав комплекса AI Suite 3, является Thermal Radar 2.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 S

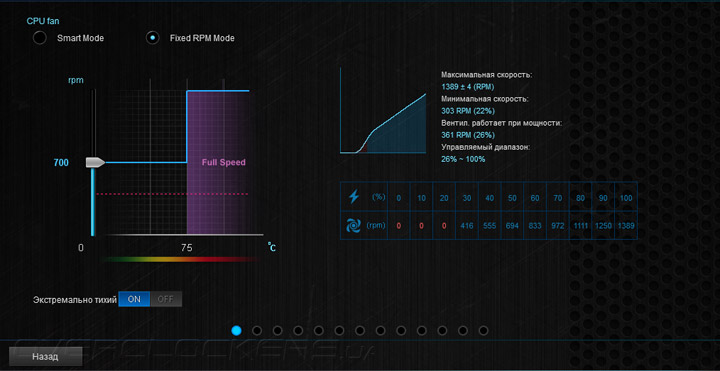

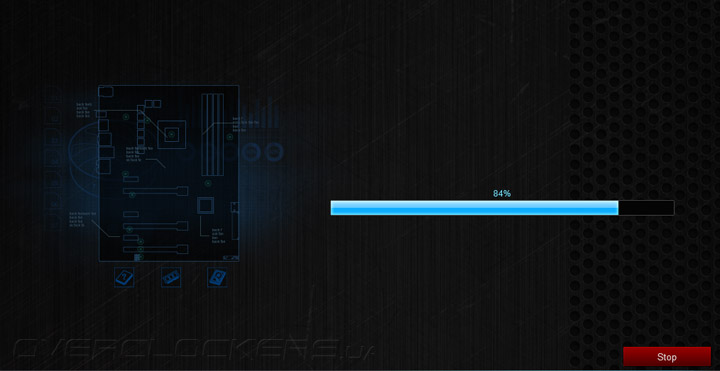

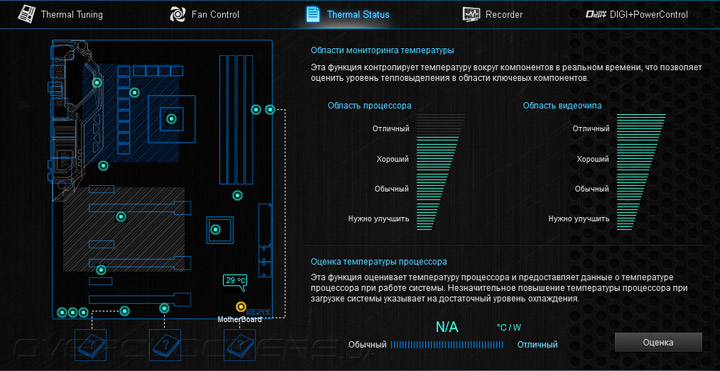

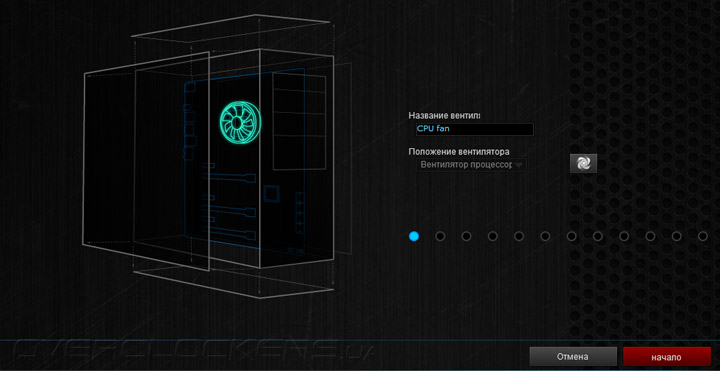

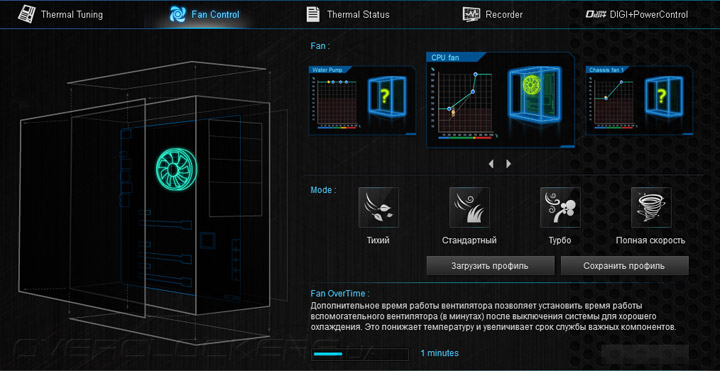

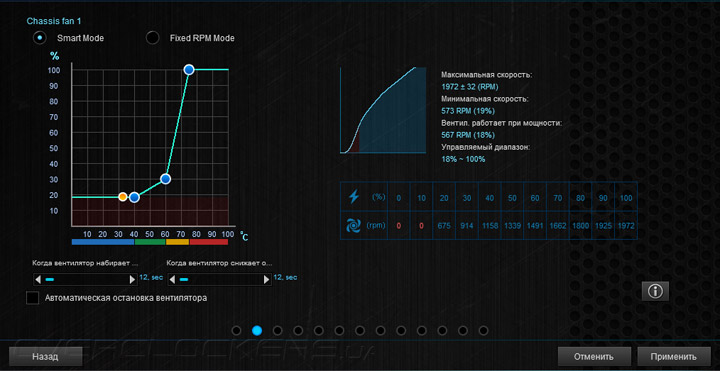

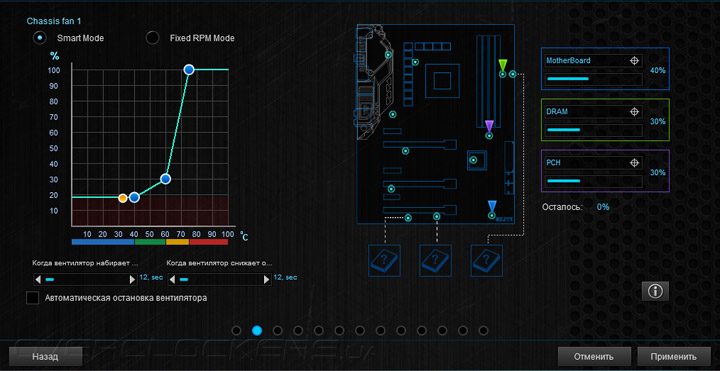

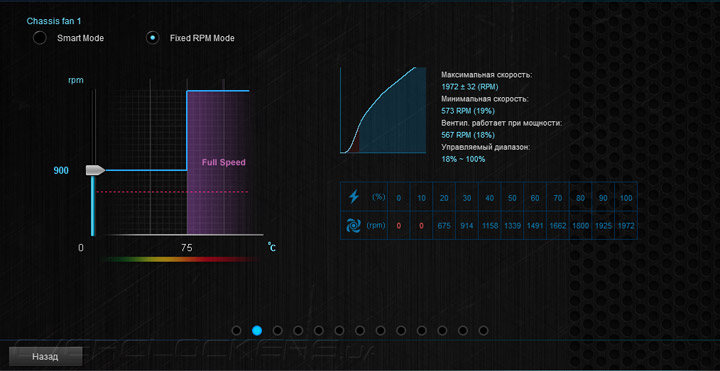

Практически все действия здесь нацелены на обеспечение взаимодействия системных охладителей и платы. Вначале проводится калибровка изделий. Затем можно приступать к подбору алгоритма работы каждого вентилятора. Выбирать придётся между интеллектуальным режимом функционирования Smart Mode, где роль опорной температуры будет отдана на откуп уже трём датчикам (на выбор пользователя), причём можно изменять участие каждого в процентном соотношении. Также можно предпочесть фиксированные обороты, но лишь до тех пор, пока процессор не прогреется до 75 °C. Проверить эффективность настройки можно здесь же, воспользовавшись страницей Thermal Status.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

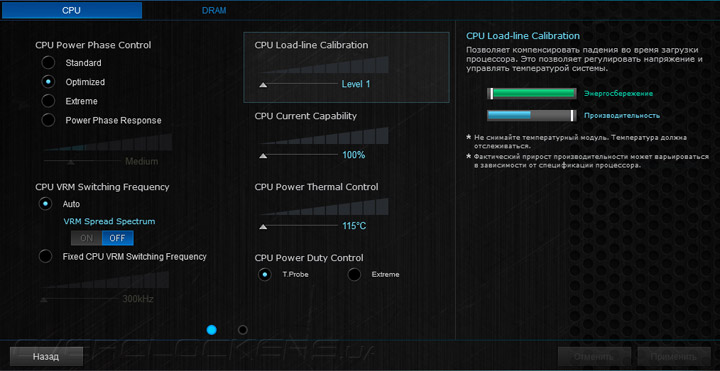

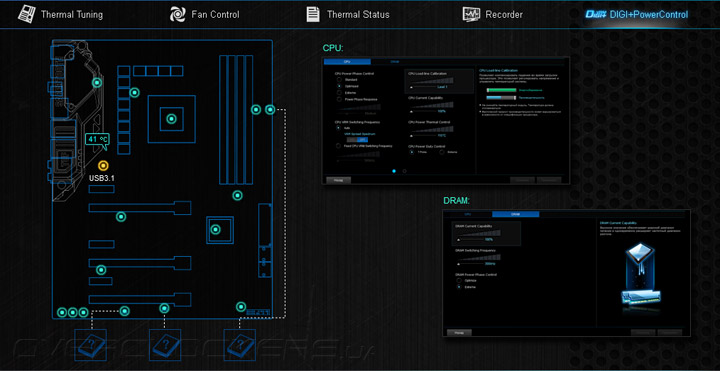

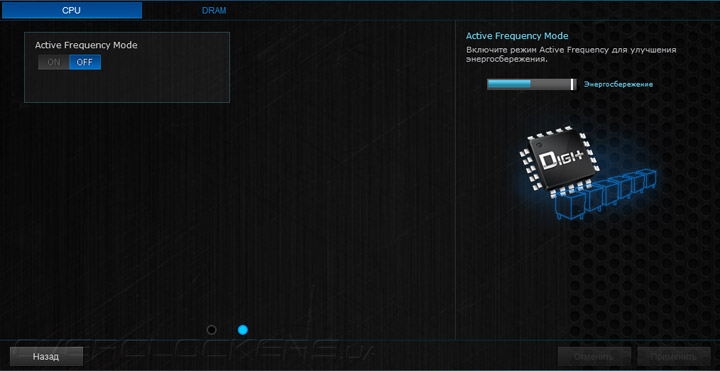

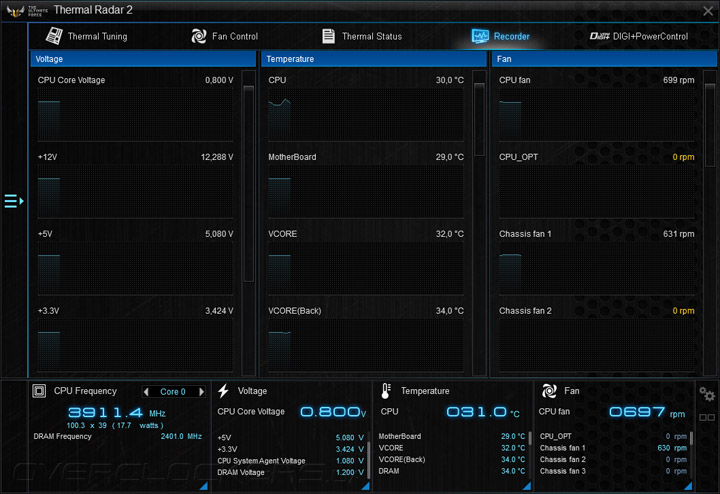

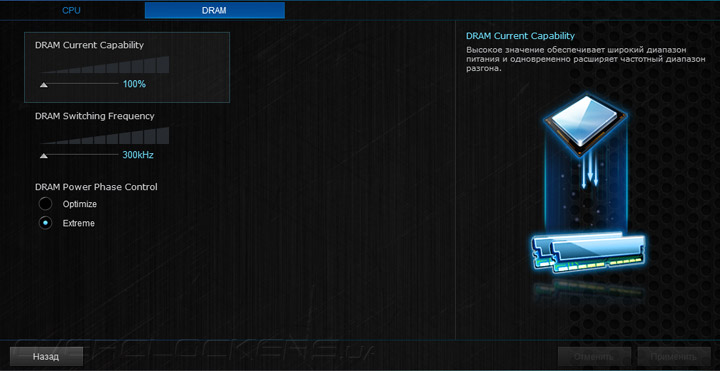

Четвёртая вкладка — Recorder, пока ещё никак не видоизменённый. Информативности при работе с ним маловато, да и периодичность снятия свежих показателей не регулируется. Настройки подсистем питания видны в разделе DIGI+PowerControl.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

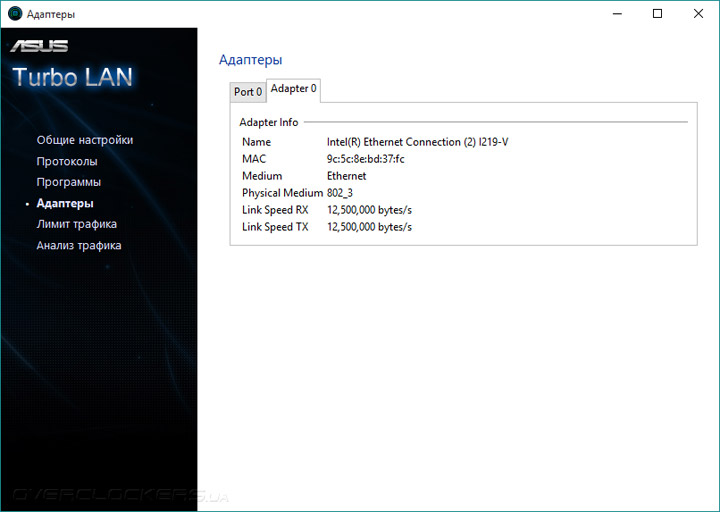

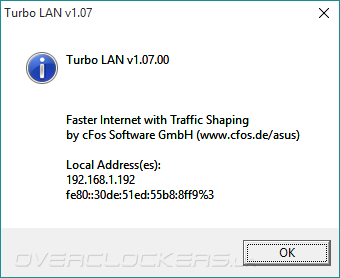

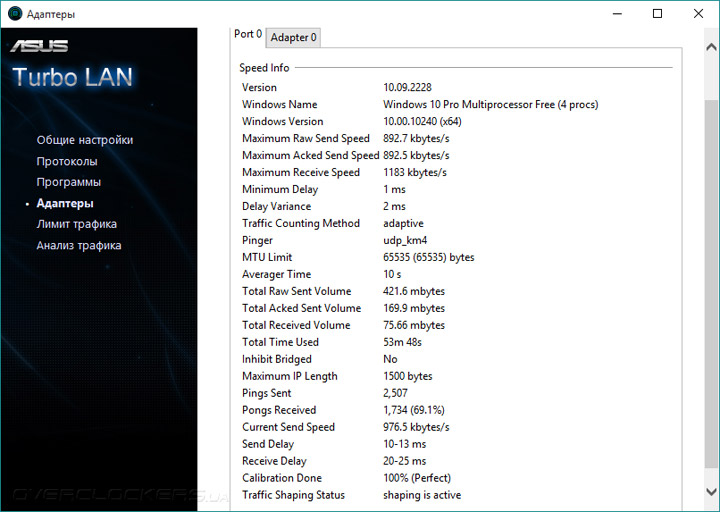

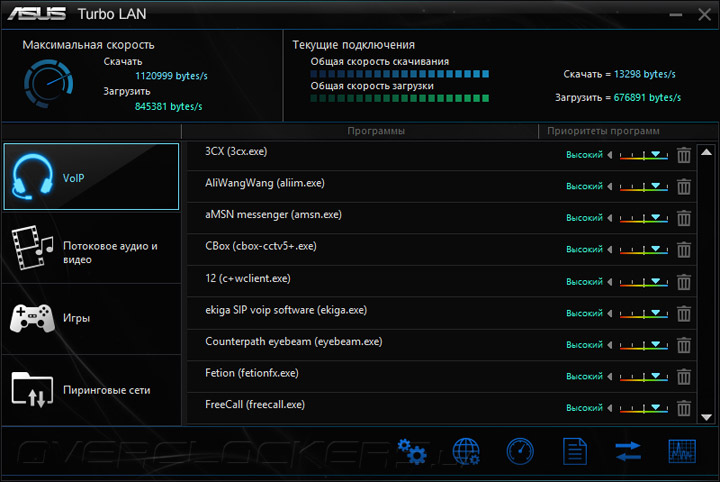

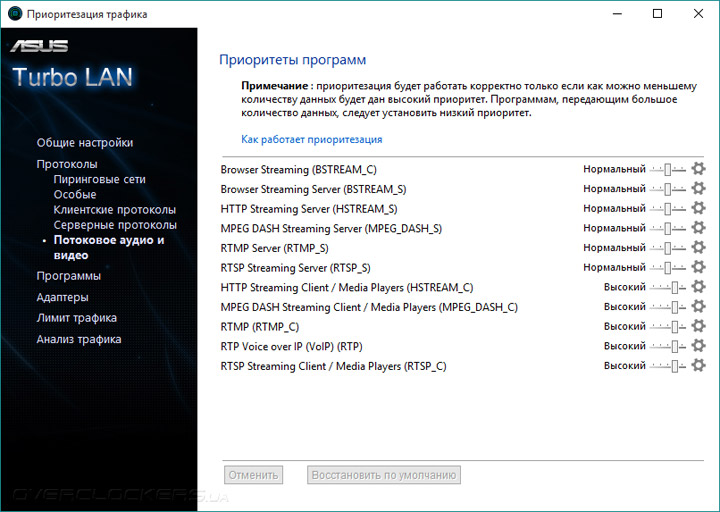

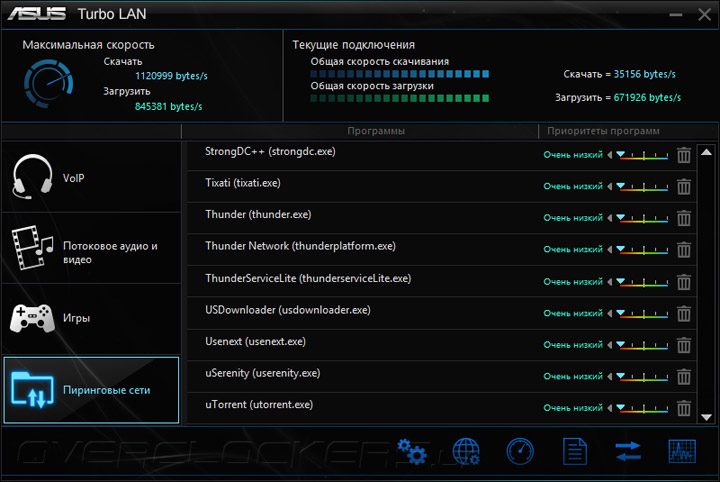

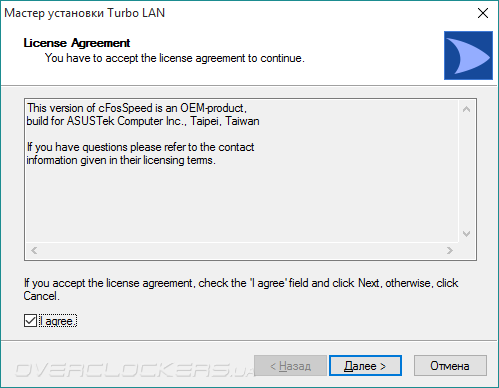

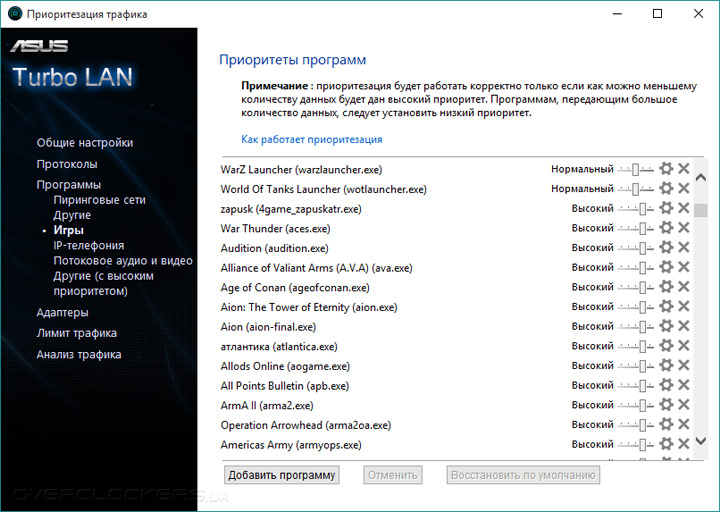

Более подробно о фирменном ПО можно почитать в обзоре ASUS Sabertooth Z170 Mark 1. В этот раз сборка Turbo LAN оказалась работоспособной, а потому лишний раз можно убедиться в её истинном родстве с утилитой cFosSpeed. Она имеет множество преднастроек, пользователю достаточно выбирать лишь сценарий функционирования системы — максимальная скорость либо же минимальное время ответа системы («пинг»).

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

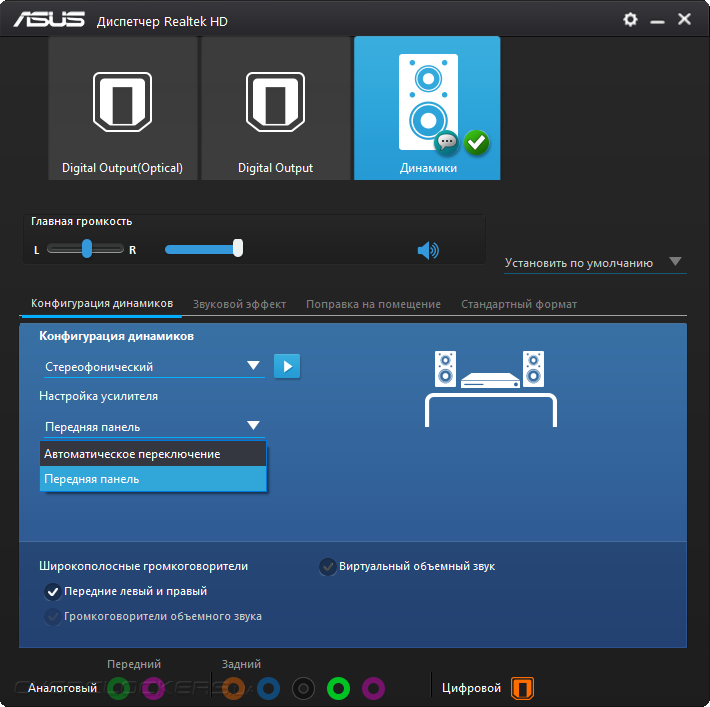

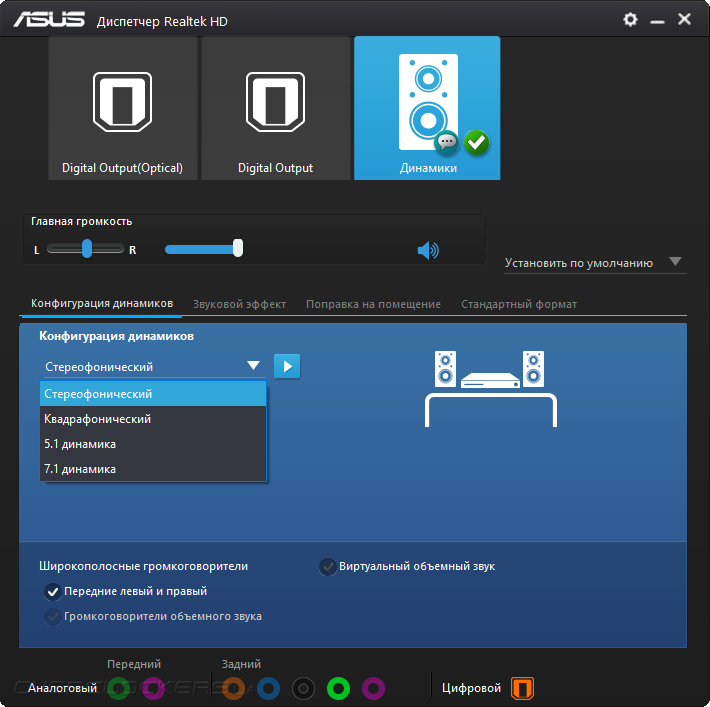

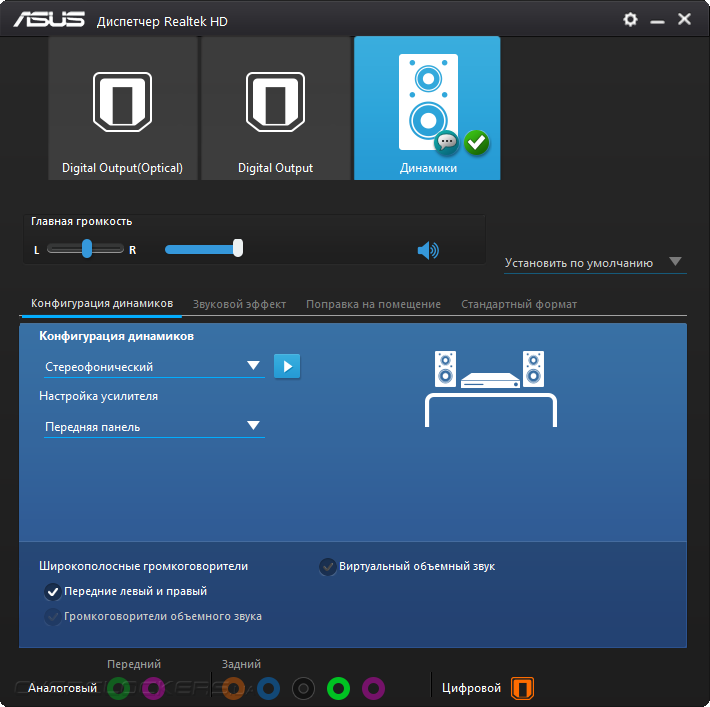

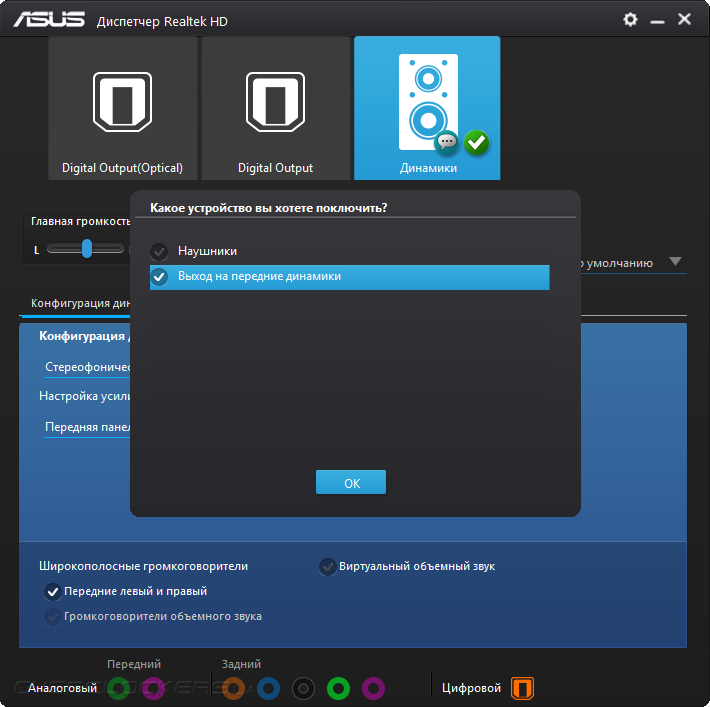

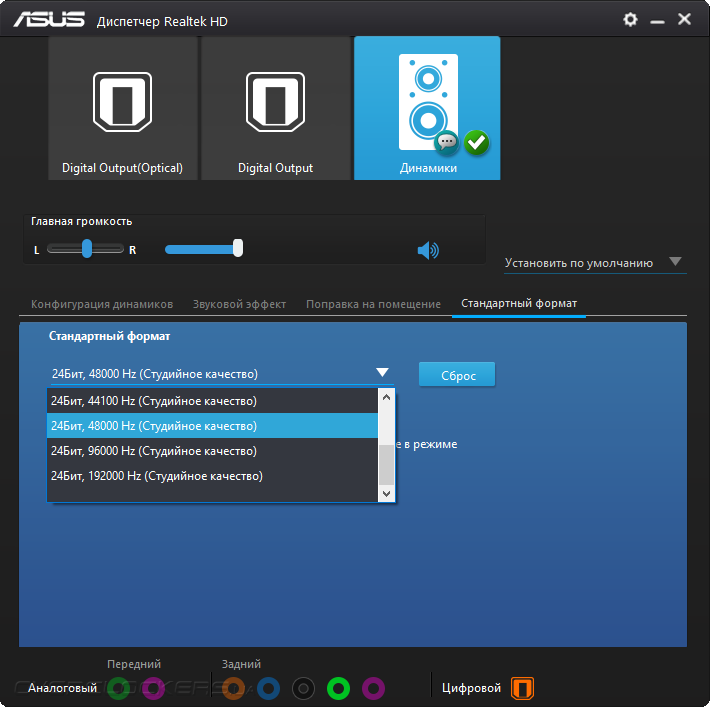

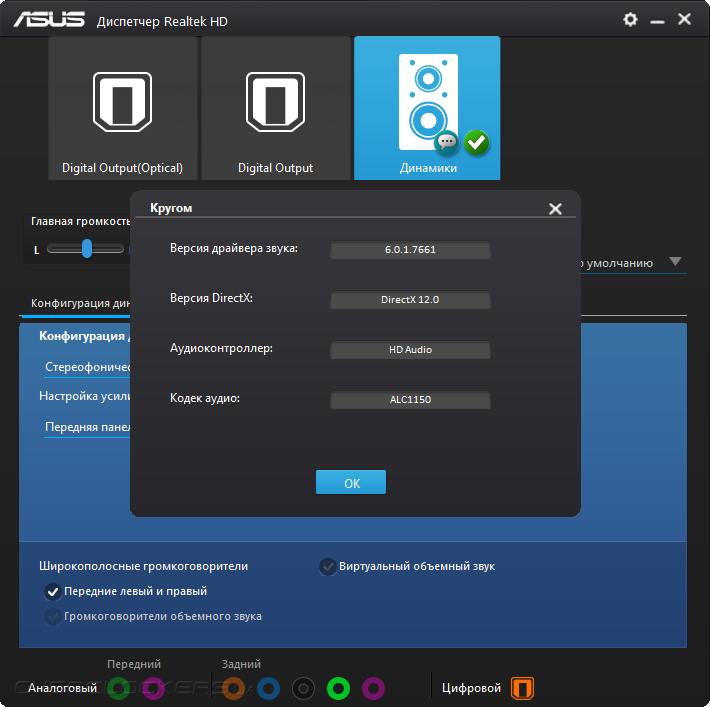

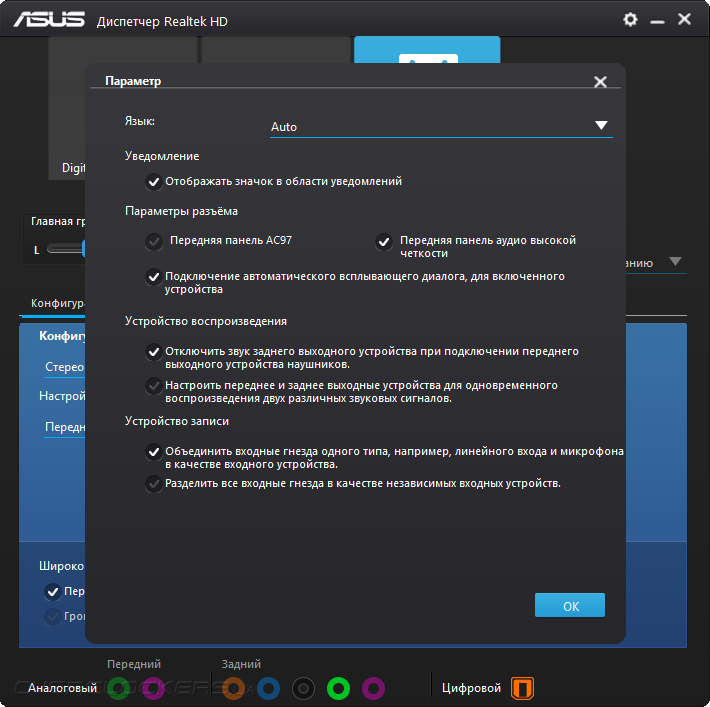

Звуковая составляющая сопровождается поддержкой, выраженной в фирменном конфигураторе от Realtek. Там можно настроить лишь работу ОУ, то есть направить его использование на нужды передней панели ПК или же задней самой платы. Это даёт незначительное изменение в картине звучания.

ASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 SASUS Sabertooth Z170 S

Благодаря работоспособной версии программы Turbo LAN, теперь можно точно сказать о полной готовности по работе с устройством в последней версии операционной системы Windows. Общее число утилит не так велико, как у изделий игровой направленности, но и не мало, один лишь Thermal Radar 2 может выступить серьёзной мотивацией для рассмотрения испытуемой на роль будущей системной платы, ведь подобного функционального оснащения нет ни у одного из конкурентов на рынке. Собой она с лёгкостью заменит не один продвинутый образец реобаса.
