Обзор материнской платы ASUS Sabertooth Z170 Mark 1 для процессоров Intel LGA1151

Возможности UEFI

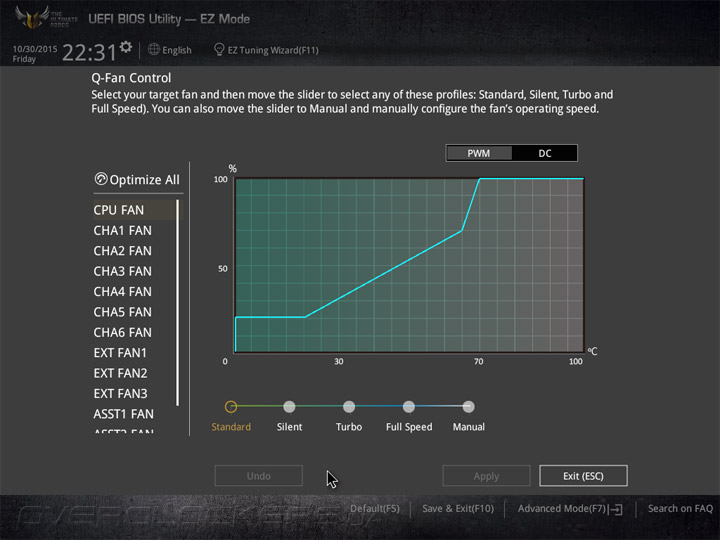

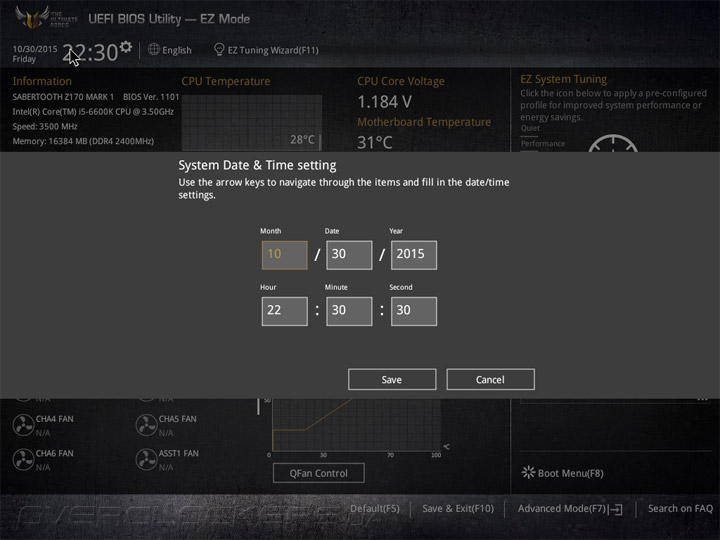

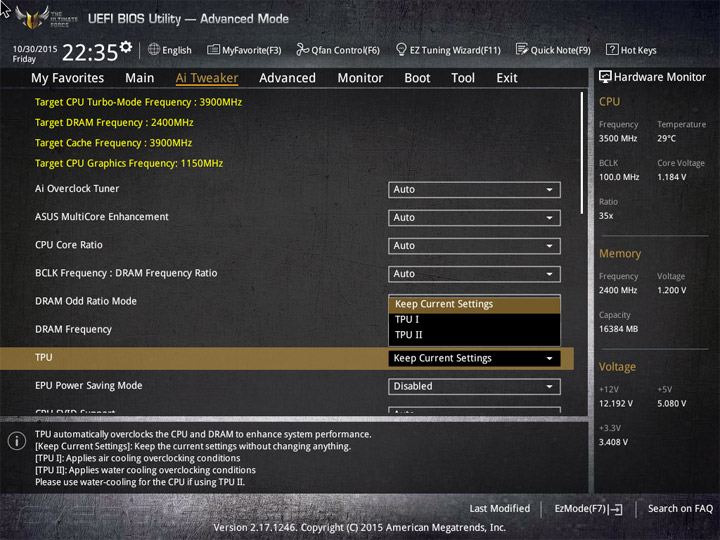

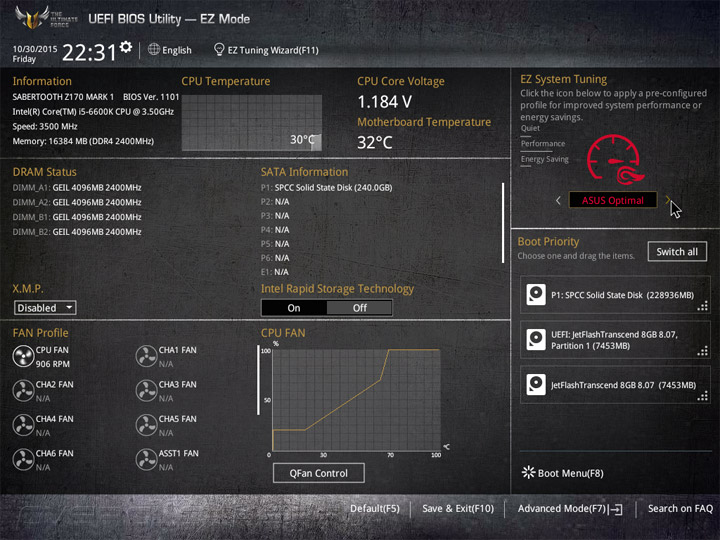

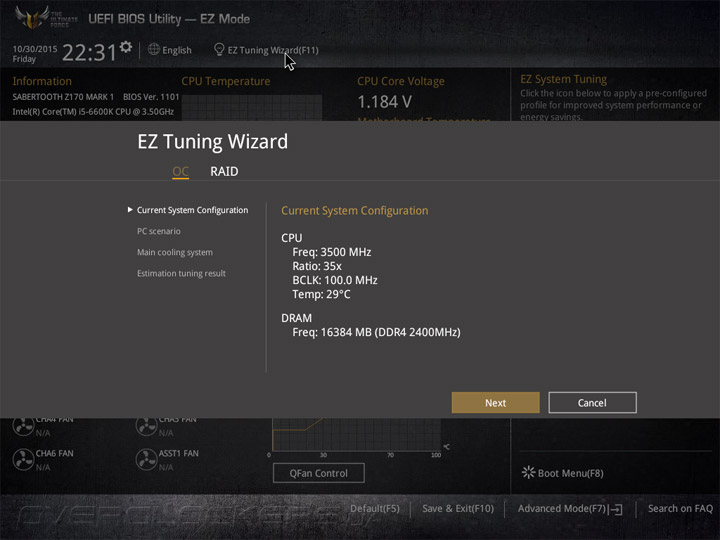

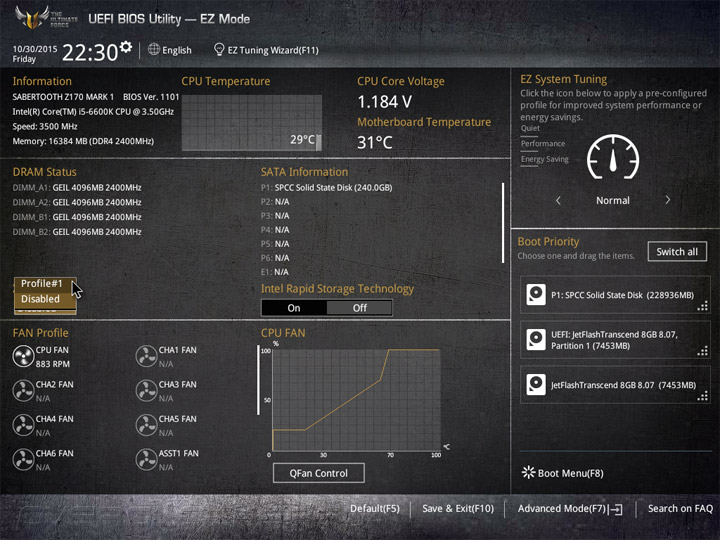

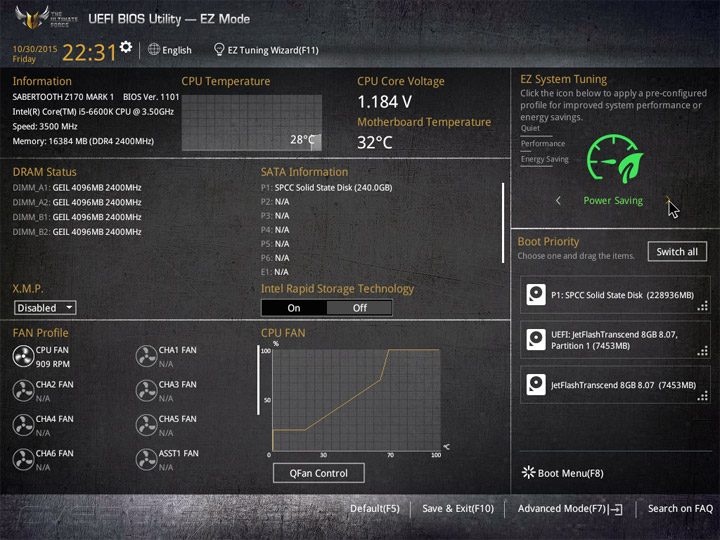

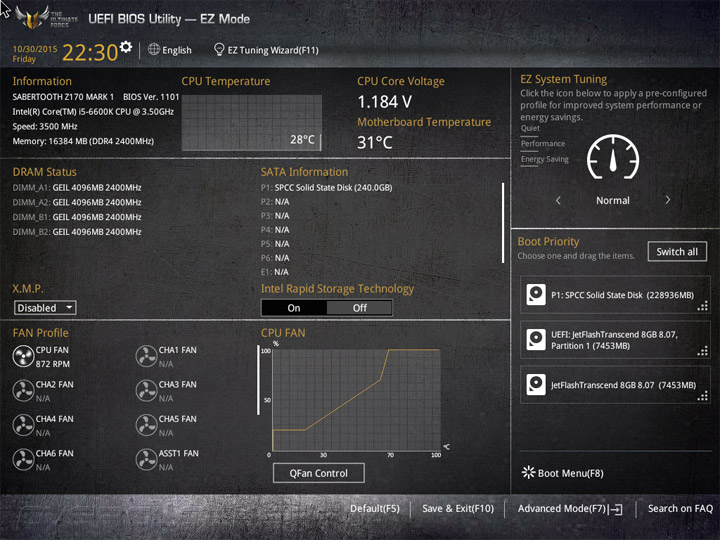

На момент начала тестирования модель обладала последней версией микрокода, поэтому процедуры по обновлению в этот раз не было. Традиционный режим первоначальной настройки системы EZ Mode имеет уникальную расцветку, но в остальном он ничем не отличается от обычных изделий. Разве что сразу в глаза бросается непривычно большое число индикаторов, ответственных за показания таходатчиков. Здесь можно установить правильные время и дату, выбрать локализацию интерфейса, активировать (при наличии) у ОЗУ профиль XMP, в один клик установить один из готовых профилей работы у вентиляторов, воспользоваться мастерами по разгону и формированию массива RAID. Кроме EZ Tuning Wizard для разгона есть смена профилей работы системы, за ними скрываются фирменные механизмы TPU и EPU.

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

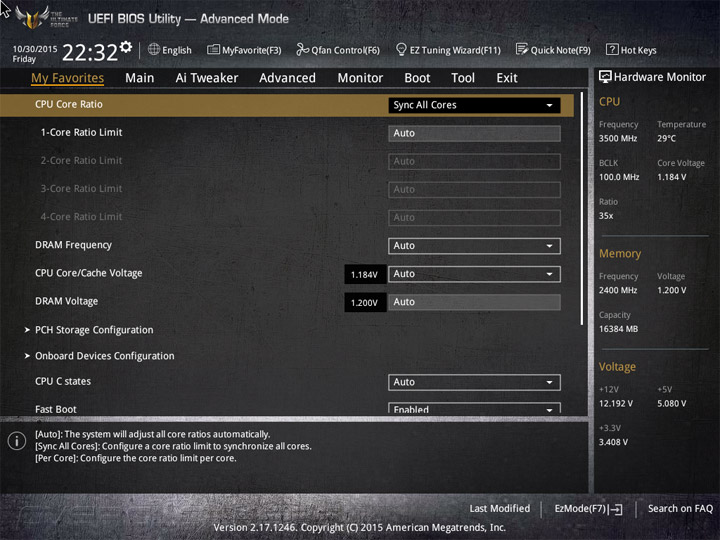

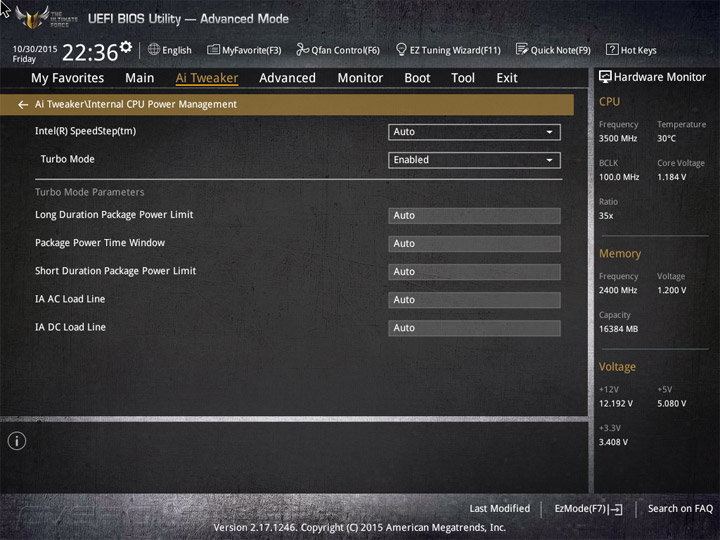

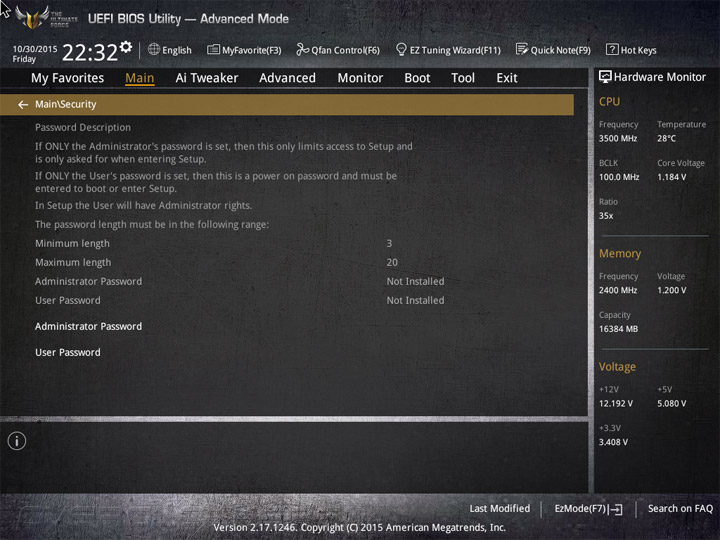

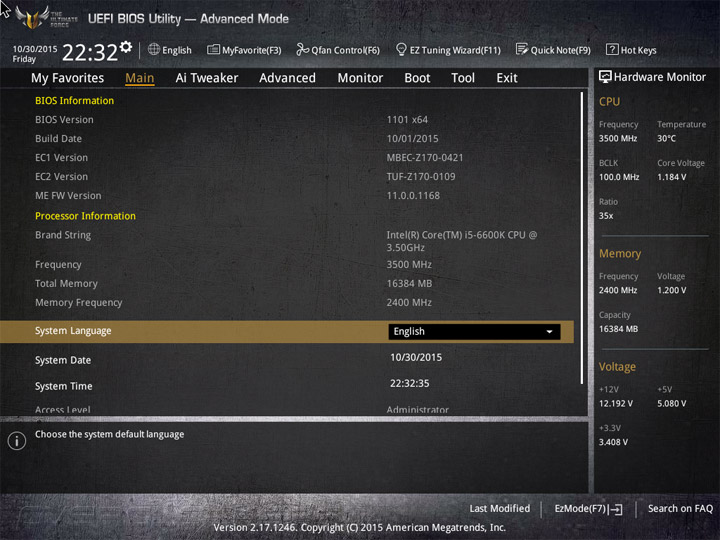

Первым разделом в расширенном режиме является уже заполненный элементами My Favorites; конечно же, состав можно менять на своё усмотрение. Уже здесь видно вмешательство изделия в работу Turbo Boost даже с настройками по умолчанию. Fast Boot активирован, но я немного разочарован скоростью опроса оборудования, вероятно сказывается сложность конструкции платы.

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

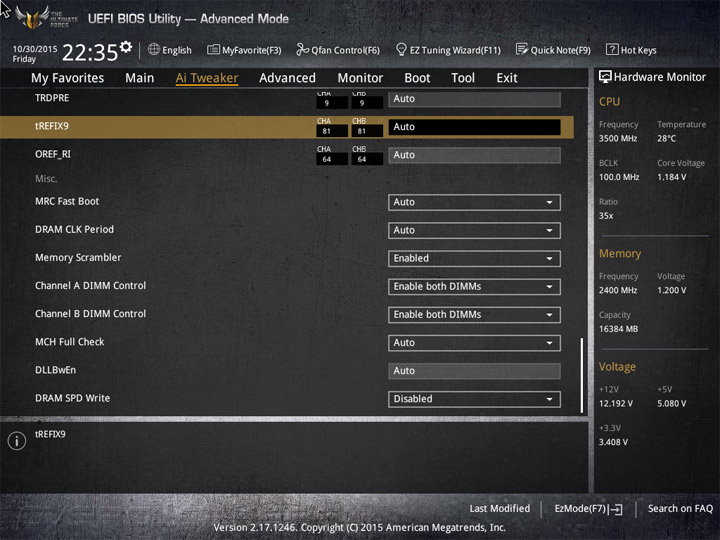

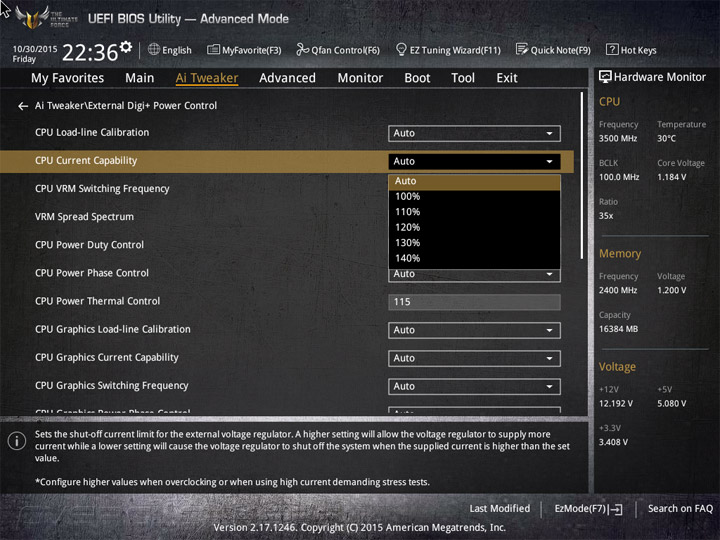

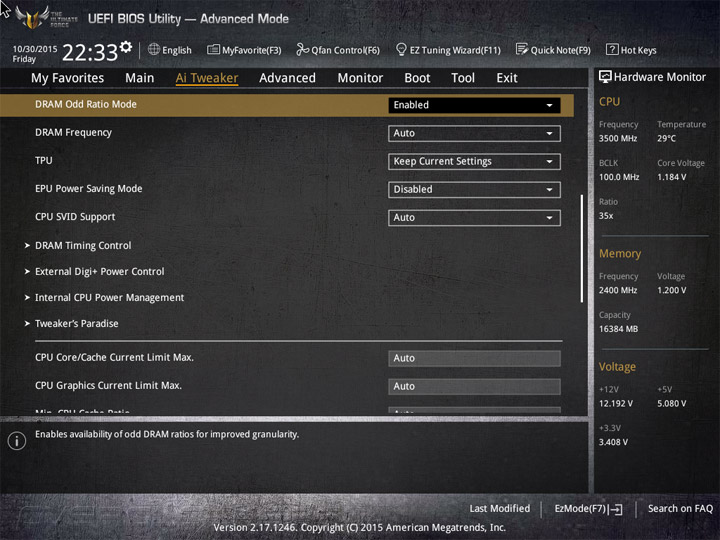

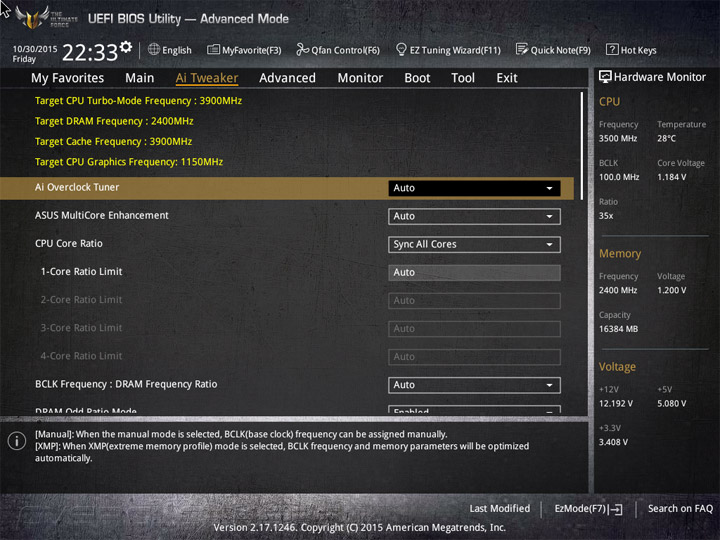

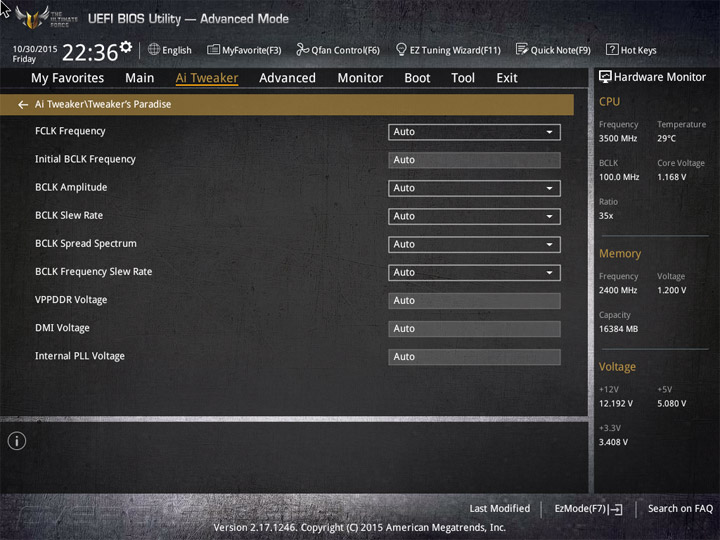

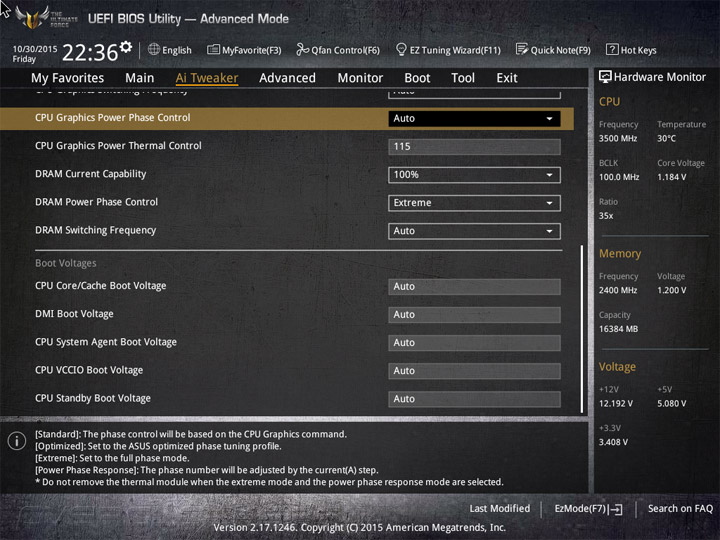

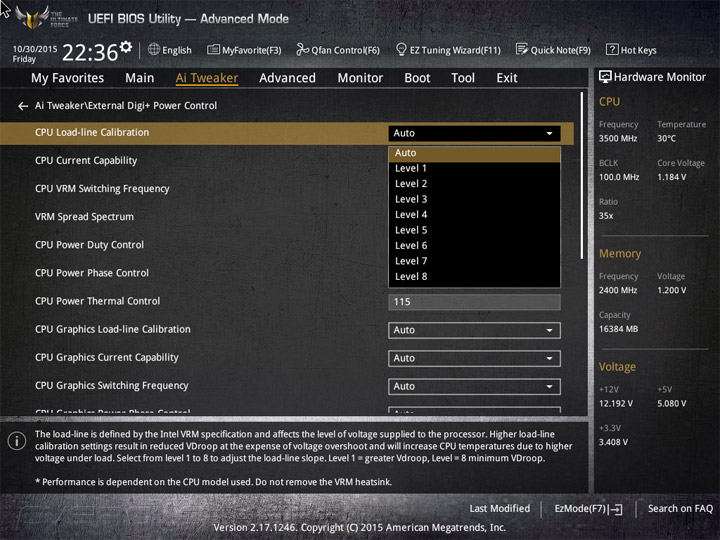

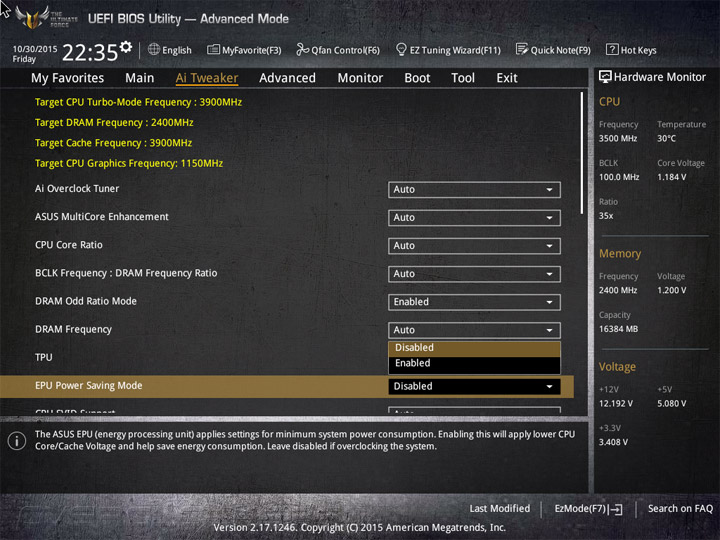

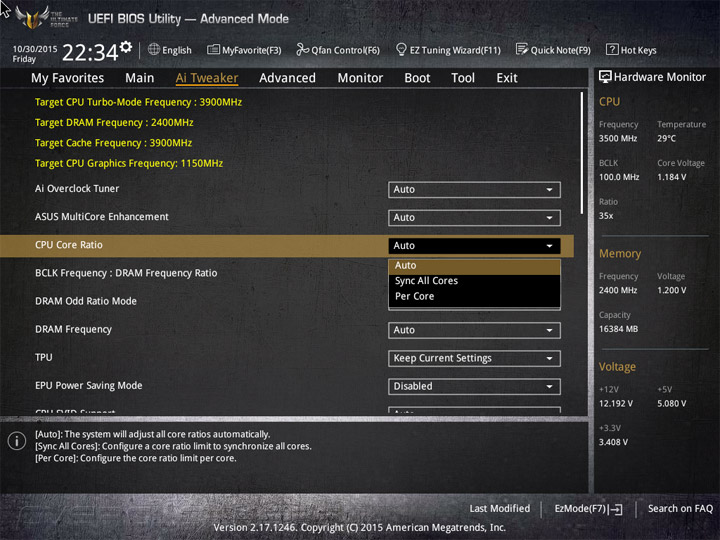

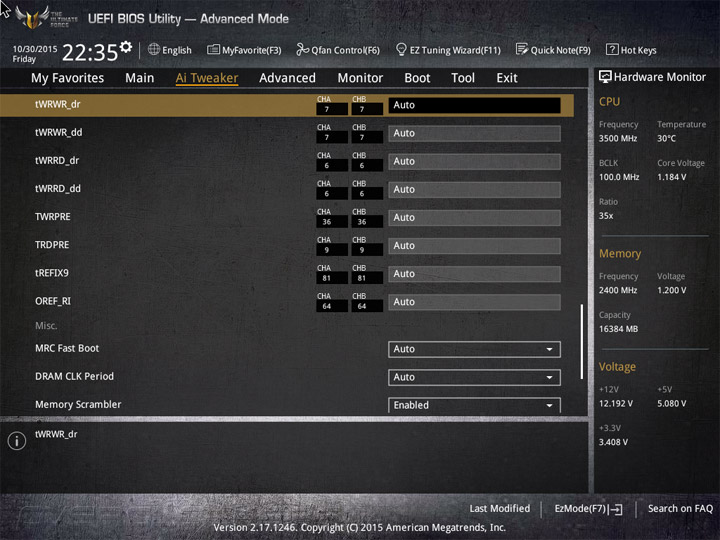

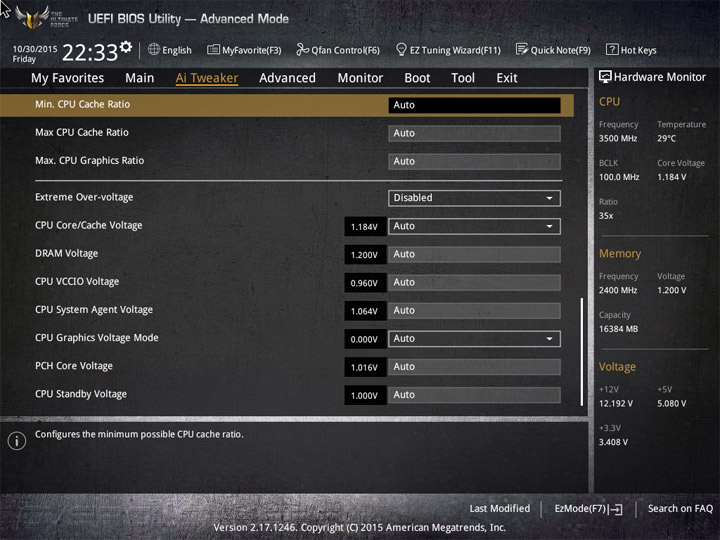

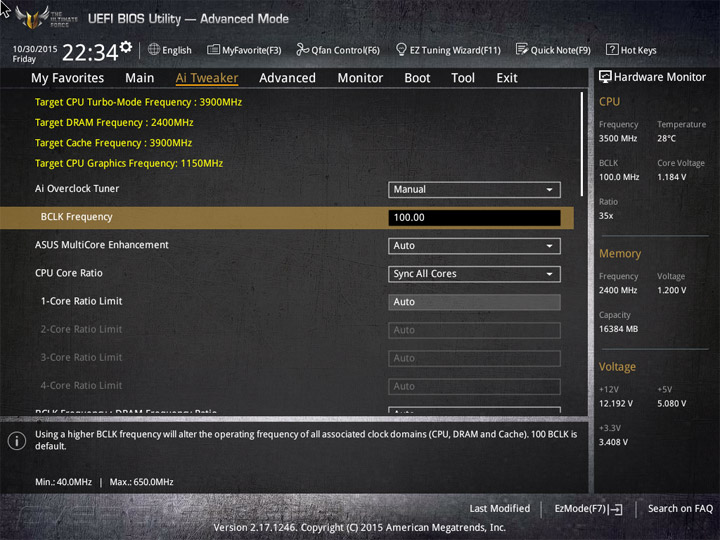

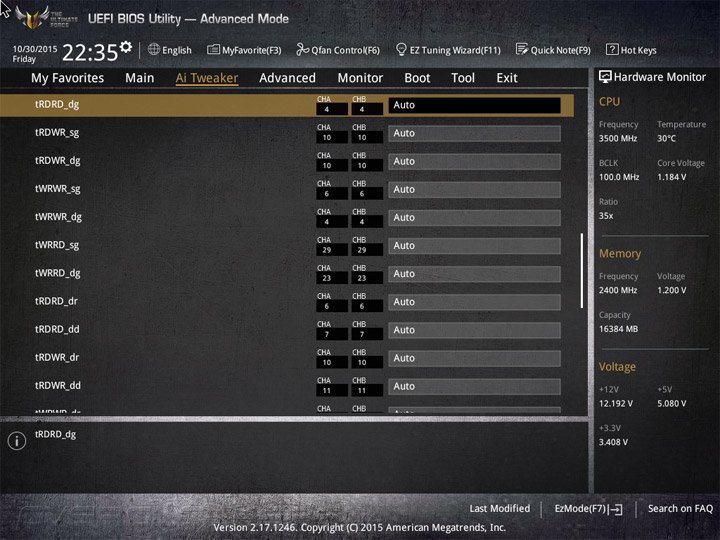

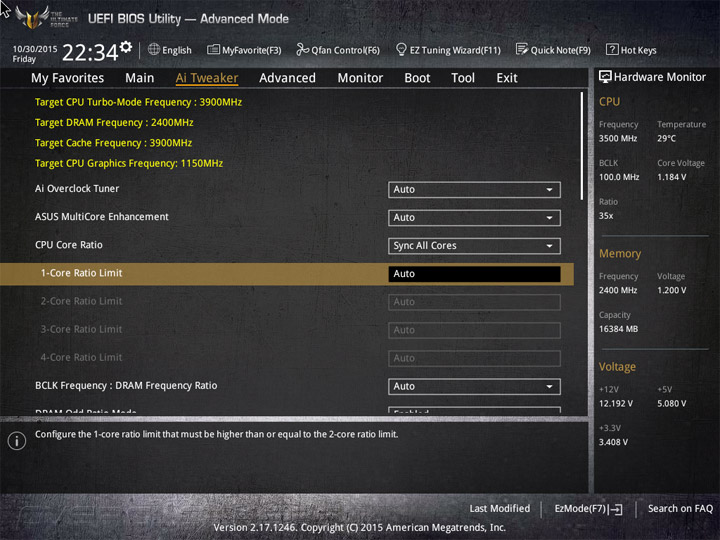

Разгонные механизмы, сосредоточенные в Ai Tweaker, предоставляют широкие возможности для разгона. Набор несколько шире относительно более дешёвых моделей. К примеру, здесь есть подраздел Tweaker's Paradise, встречающийся у моделей серии ROG.

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

Он пригодится тем, кому станет мало традиционных настроек, с которыми плата работает всегда. К примеру, можно будет сменять частоту BCLK на меньшую, для безболезненного прохождения с ней процедуры POST.

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

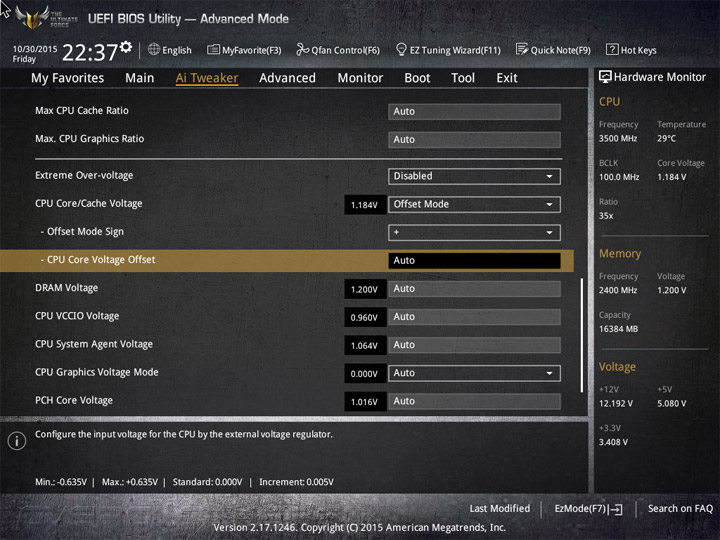

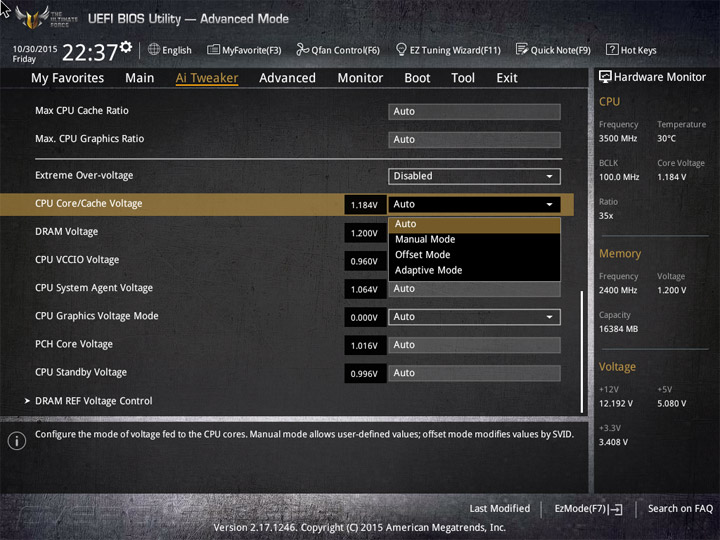

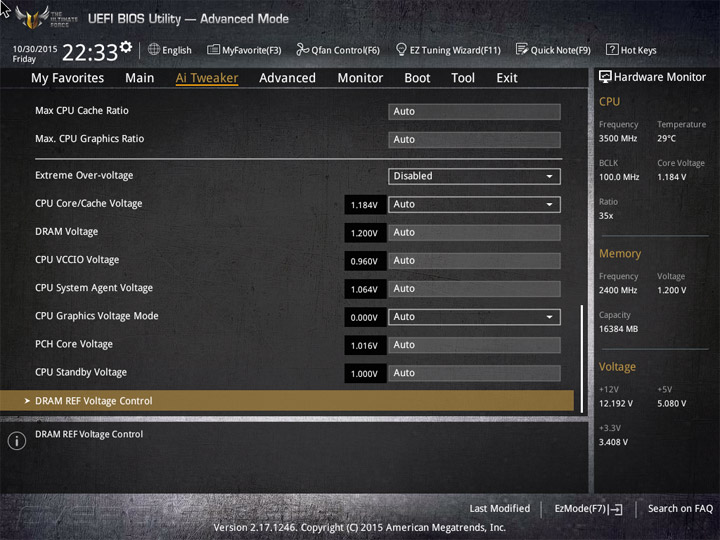

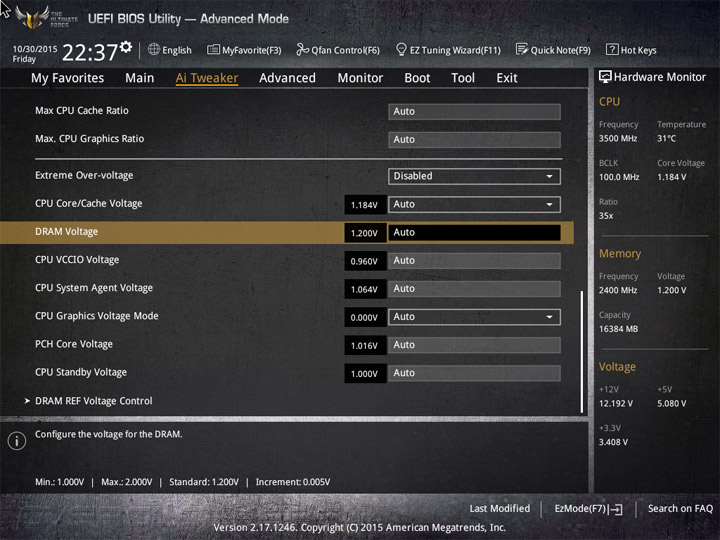

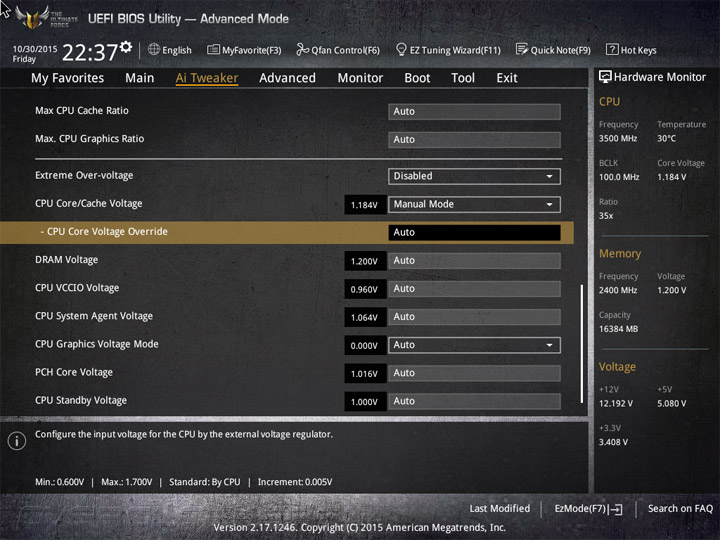

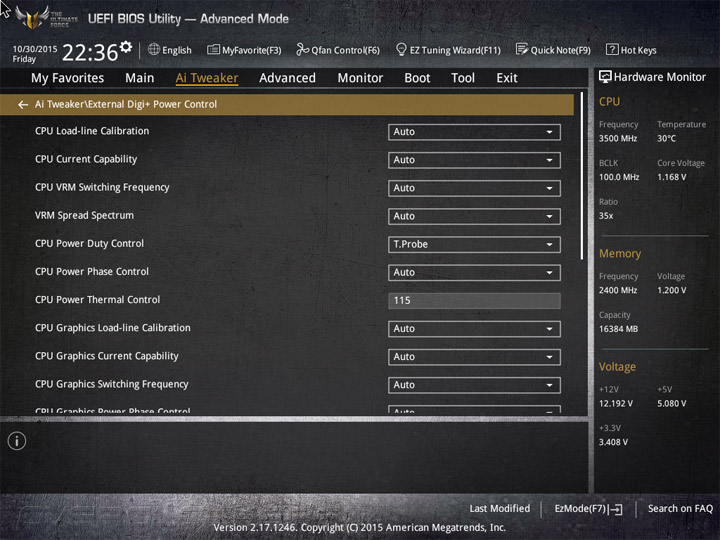

Без активации Extreme Over-voltage значения устанавливаемых напряжений не приведут к моментальному выходу из строя ряда компонентов, но их полностью достаточно для традиционного разгона «на воздухе».

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

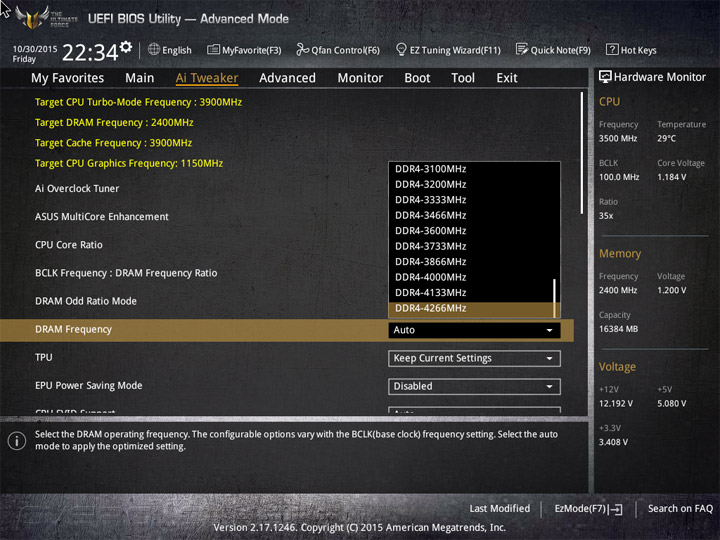

Важные составляющие находятся в сводной таблице:

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–650 0,01…0,50
CPU Core Ratio (Multiplier) 8–83 1
CPU Load-line Calibration Auto/Level1…7 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 1400–3200
800–4266
100
133
DRAM Voltage (B) 1,0–2,0 0,005
CPU System Agent Voltage (В) 0,7–1,8 0,0125
CPU VCCIO Voltage (В) 0,7–1,8 0,0125
PCH Core Voltage (В) 0,7–1,8 0,0125
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

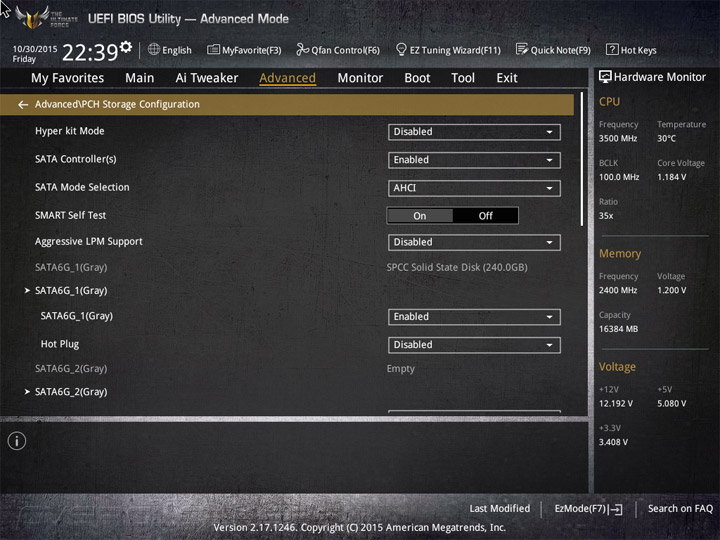

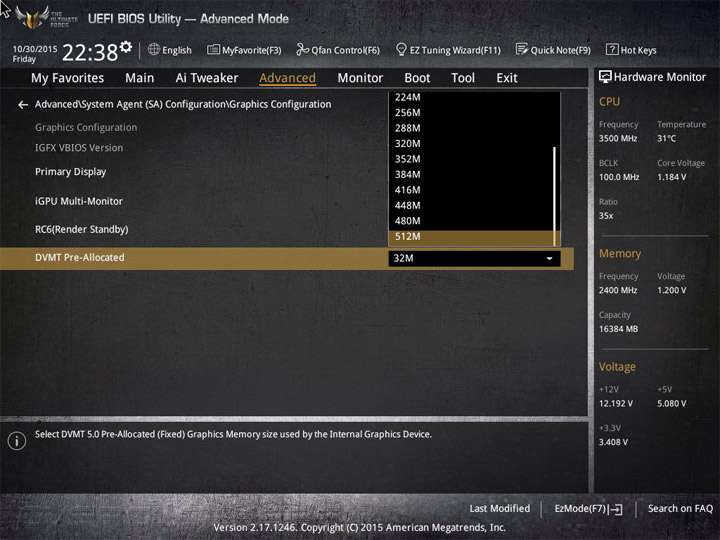

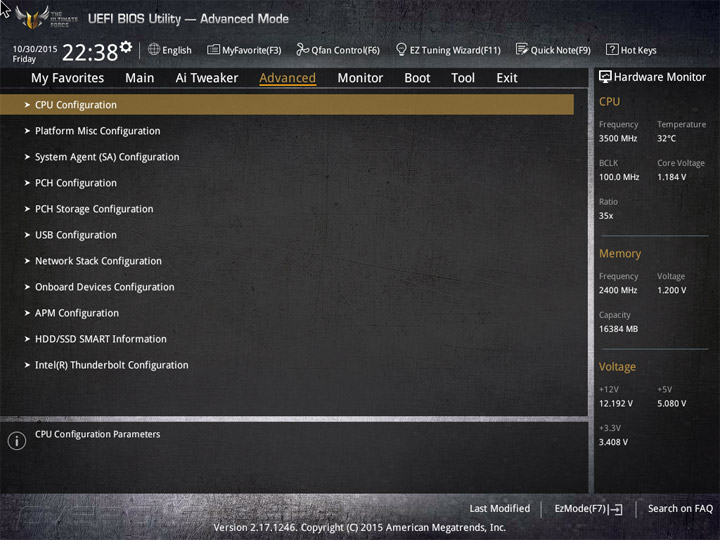

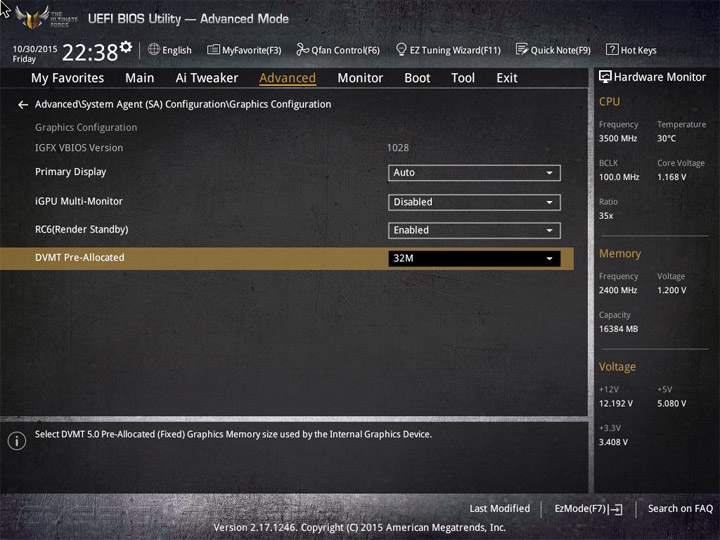

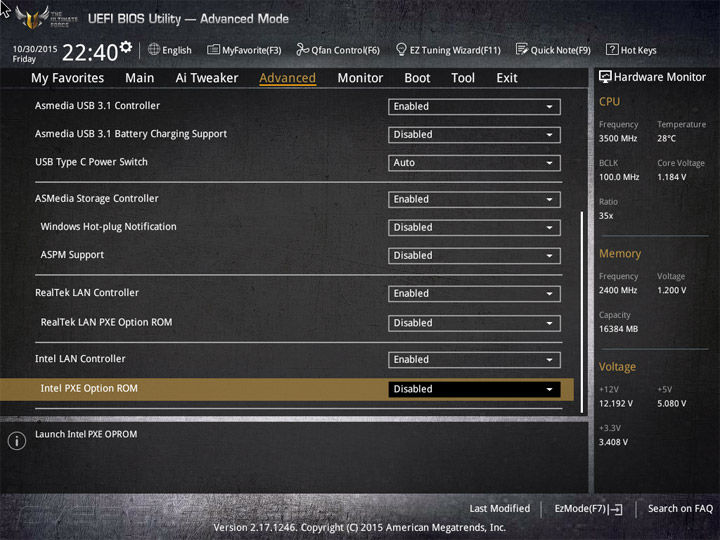

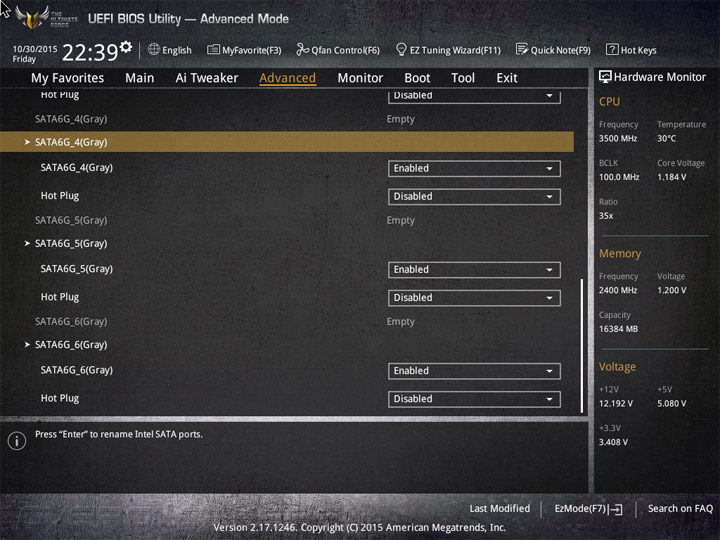

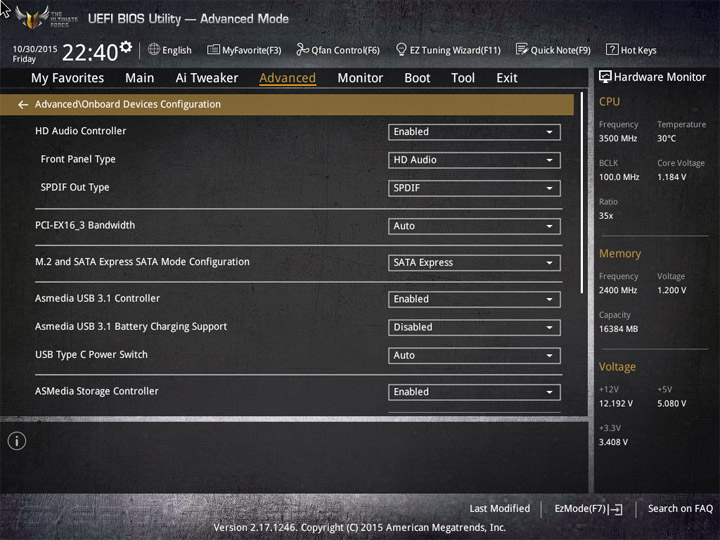

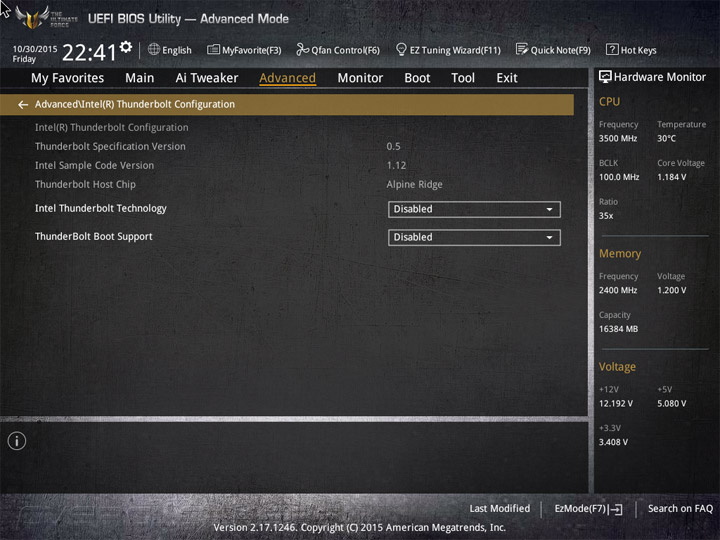

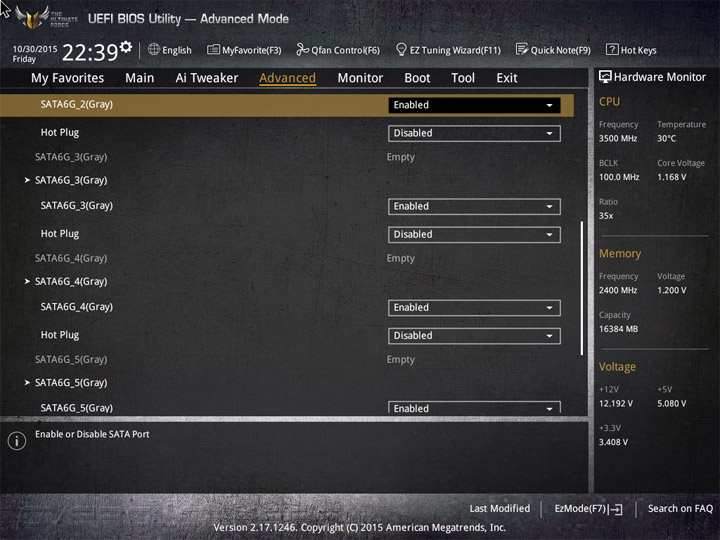

Среди необычных настроек отмечу специальный пункт, предназначенный для активации Hyper kit Mode.

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

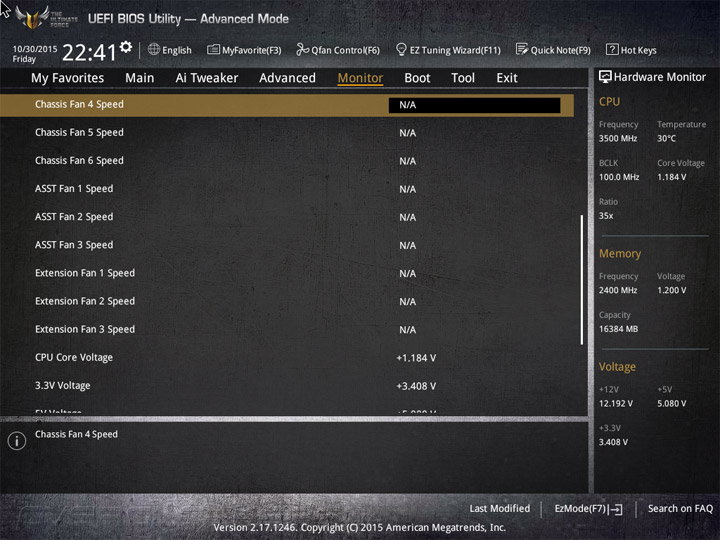

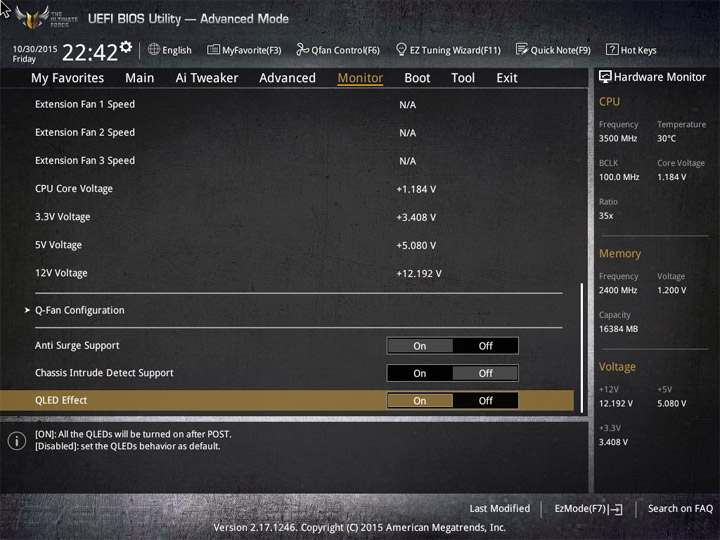

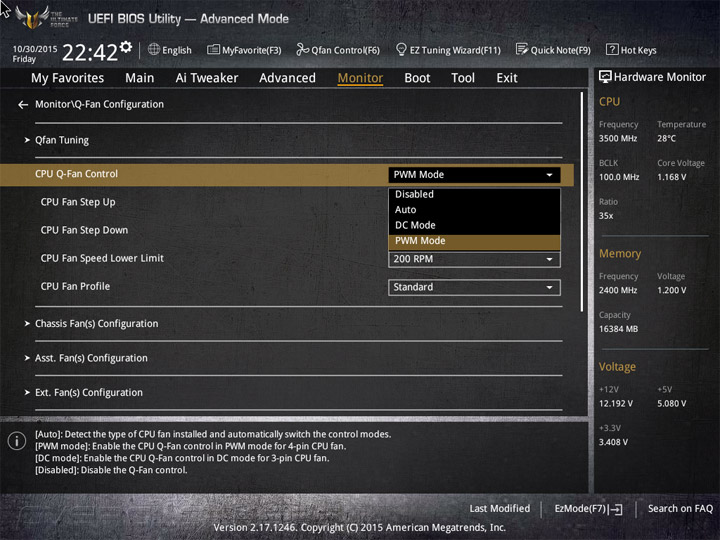

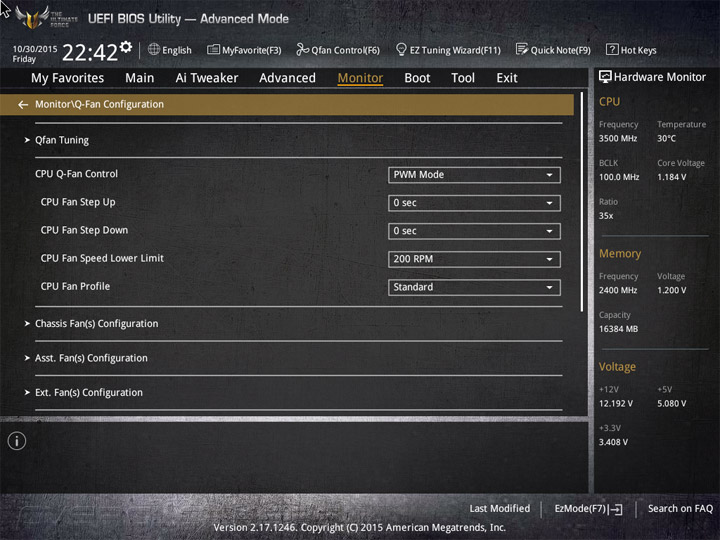

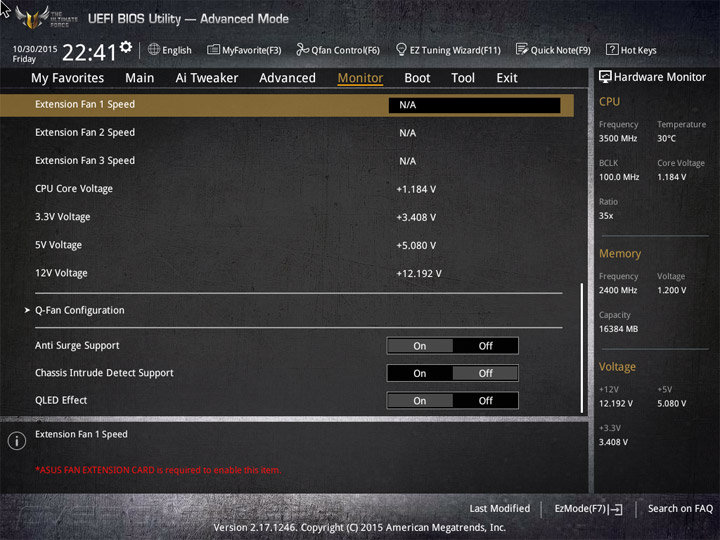

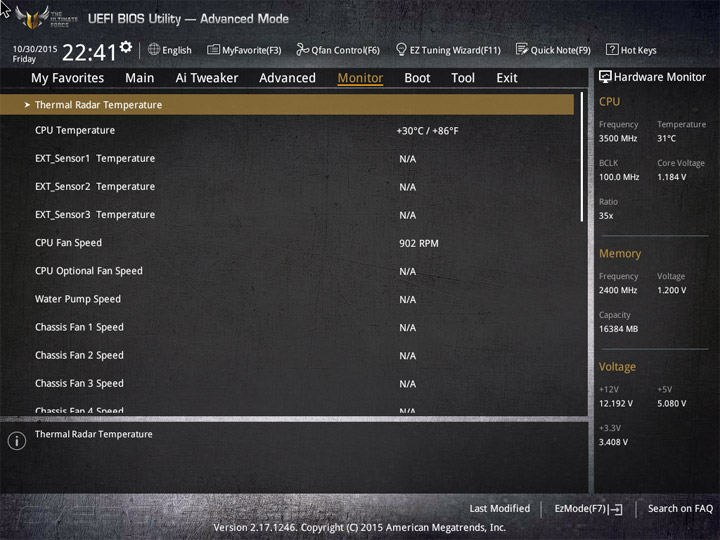

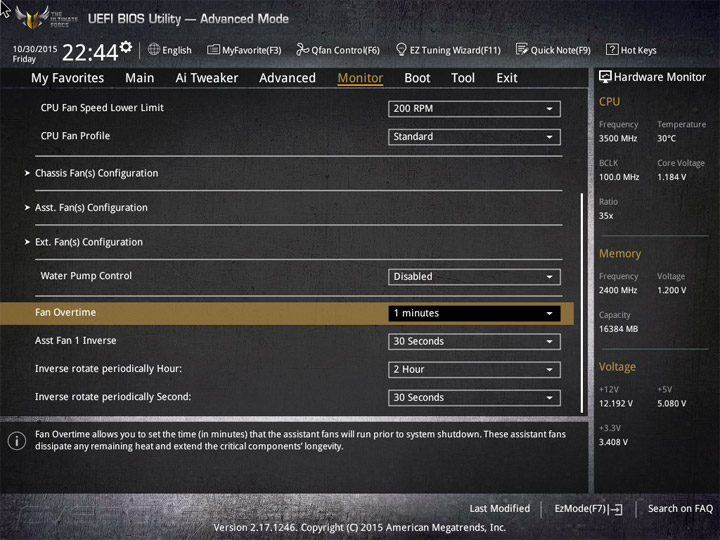

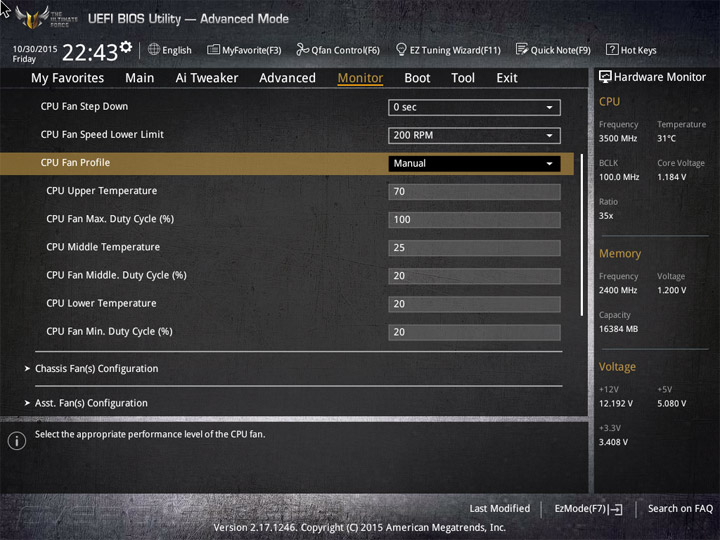

Раздел Monitor чрезвычайно насыщенный. Большое число собираемой здесь информации влияет даже на плавность навигации. Постоянно горящие лампы из состава QLED можно отключить. Для вентиляторов предусмотрено отдельное меню Q-Fan Configuration.

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

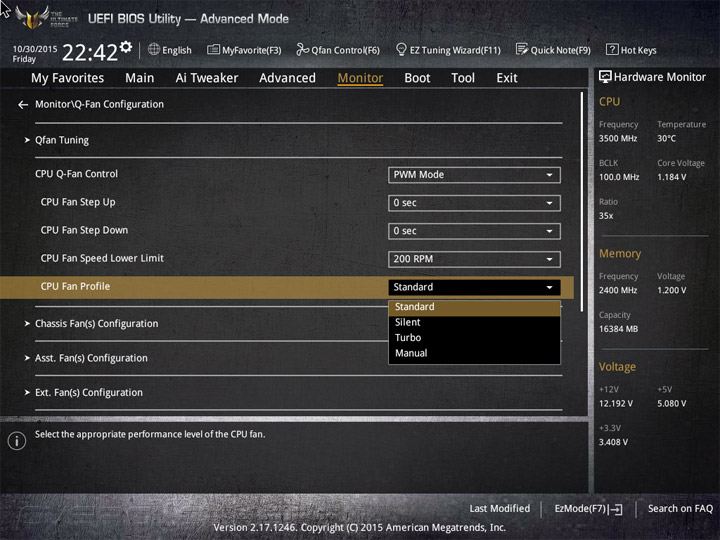

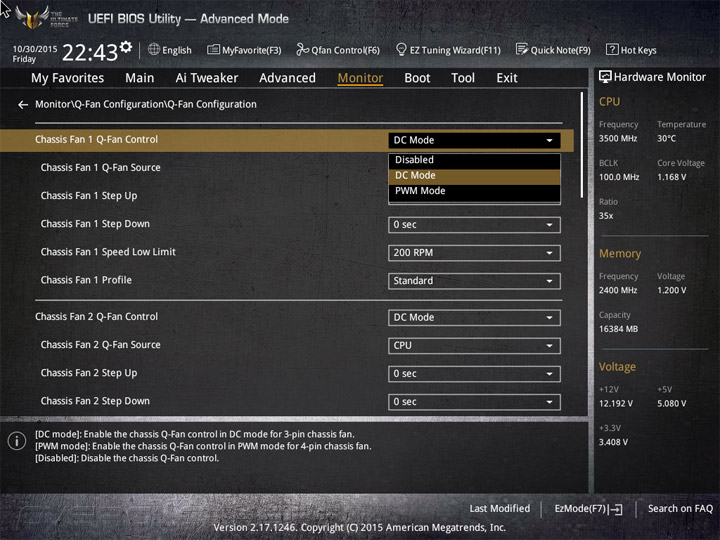

Буквально каждый из вентиляторов можно настроить прямо здесь, но в этом случае придётся действовать практически вслепую. Куда лучше воспользоваться фирменным ПО в среде Windows. При необходимости, можно указать тип подключенного вентилятора (трёх- или четырёхконтактный.

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

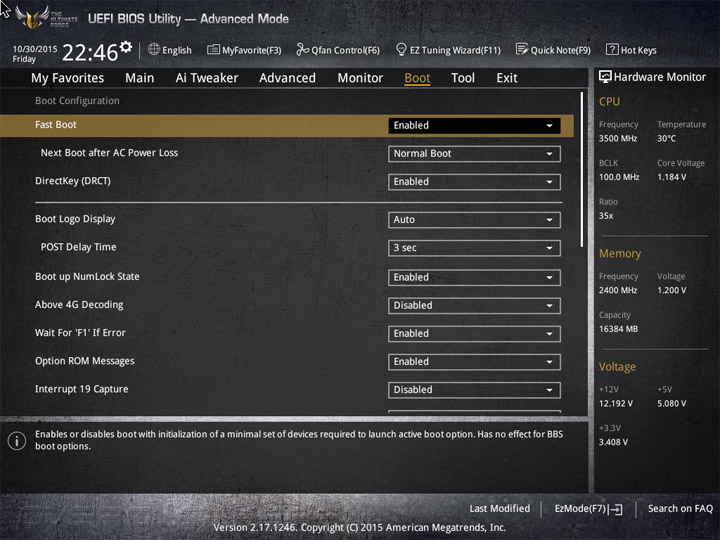

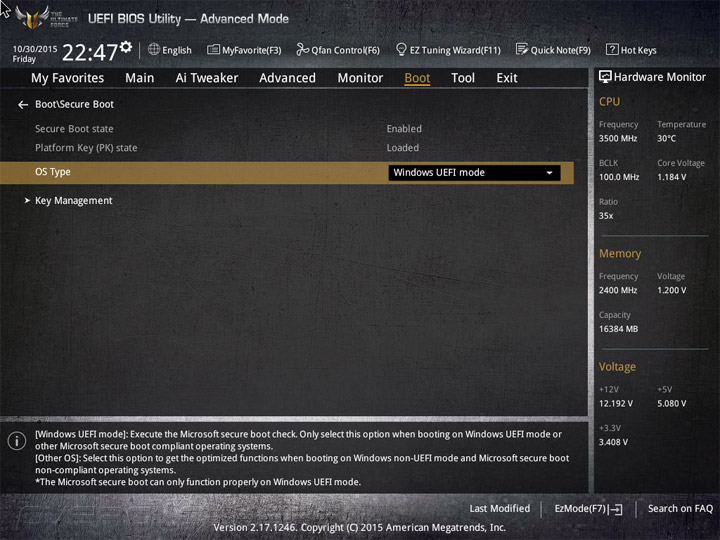

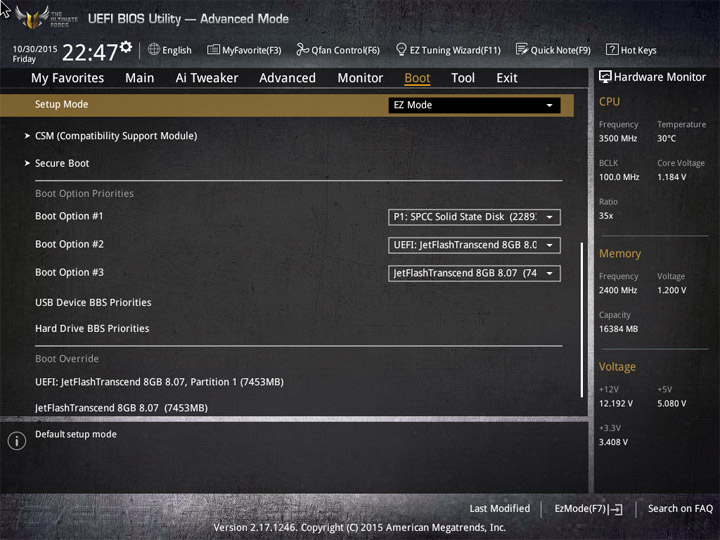

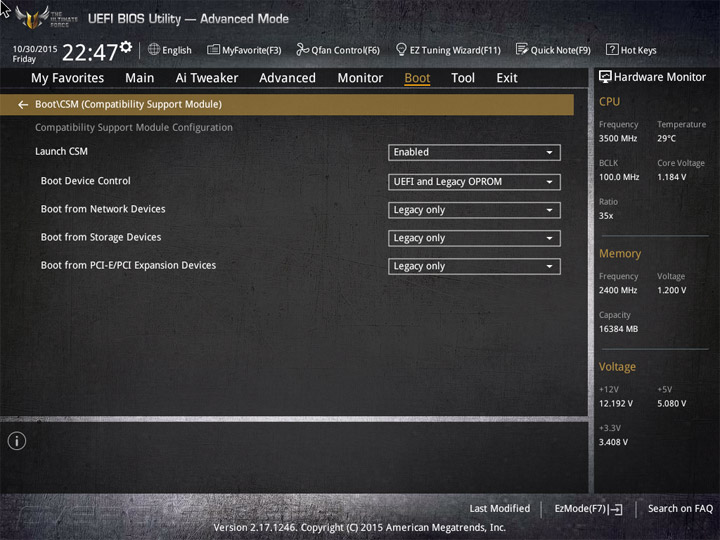

При тестировании я использовал традиционную клавиатуру с интерфейсом USB, проблем с попаданием в UEFI никаких не было. Для уверенного доступа к настройкам можно использовать пару контактов на плате DRCT, к примеру, подключив туда кнопку Reset, либо же воспользоваться программными инструментами.

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

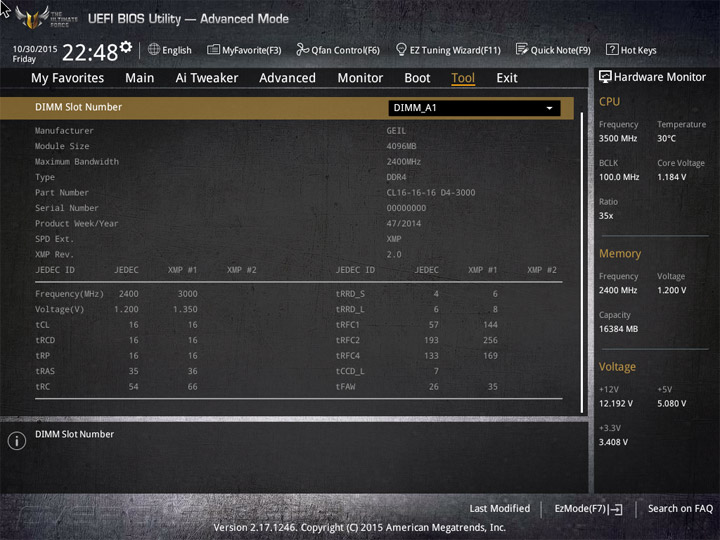

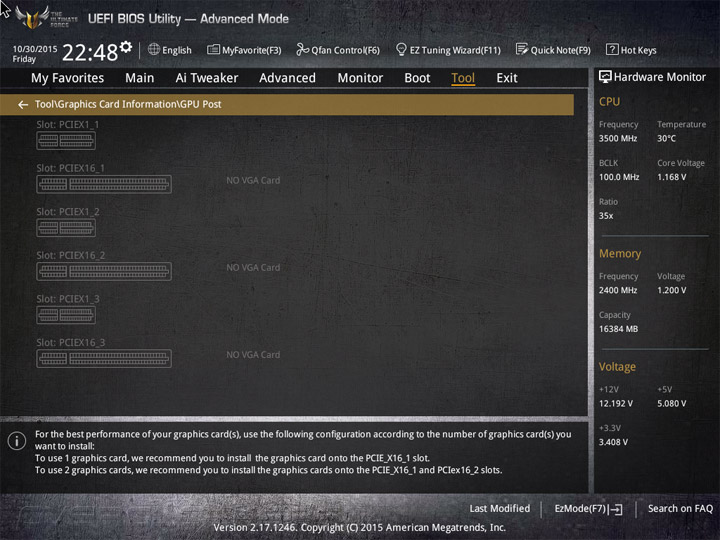

В раздел дополнительных инструментов попали утилиты по: обновлению прошивки, форматированию SSD (безопасному и быстрому), сохранению настроек на внешний носитель или в один из восьми профилей, просмотру сведений о памяти и видеоадаптерах.

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

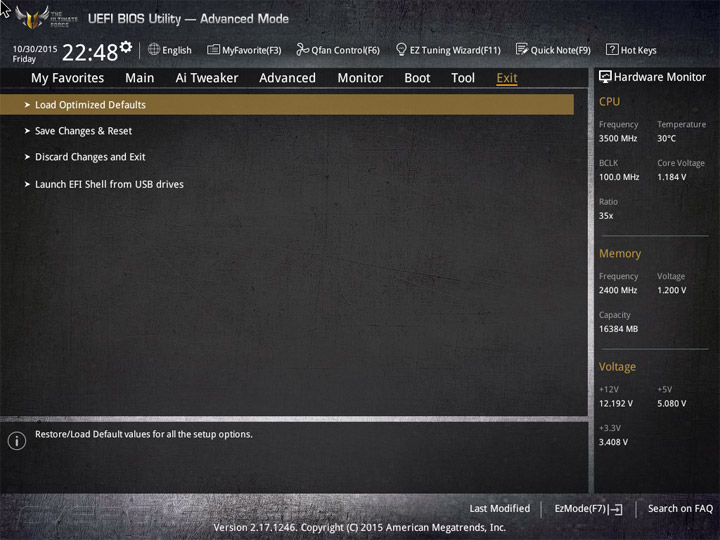

Изъянов в UEFI найдено не было, статус продукта обязывает ему быть эталоном качества.


Комплектное ПО

Центральное место в наборе утилит занимает Thermal Radar 2, он входит в состав комплекса Ai Suite 3.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger+, EZ Update, Mobo Connect, PC Cleaner, Push Notice, System Information, Thermal Radar 2, USB 3.1 Boost, USB BIOS Flashback), Boot Setting, HyStream, PC Diagnostics, Product Registration Program
Сетевое HomeCloud, Media Streamer, Turbo LAN, WebStorage, Wi-Fi GO!
Дополнительное DAEMON Tools Pro, ROG CPU-Z

Также в состав комплекса входит не одна давно знакомая утилита от программистов ASUS.

ASUS Sabertooth Z170 Mark 1

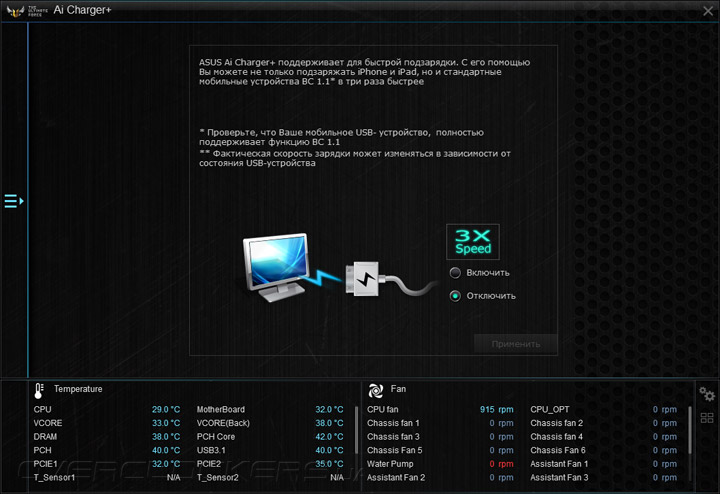

Ai Charger+ позволит повысить подаваемый ток на выход USB в случае опознания в утилите вашего гаджета.

ASUS Sabertooth Z170 Mark 1

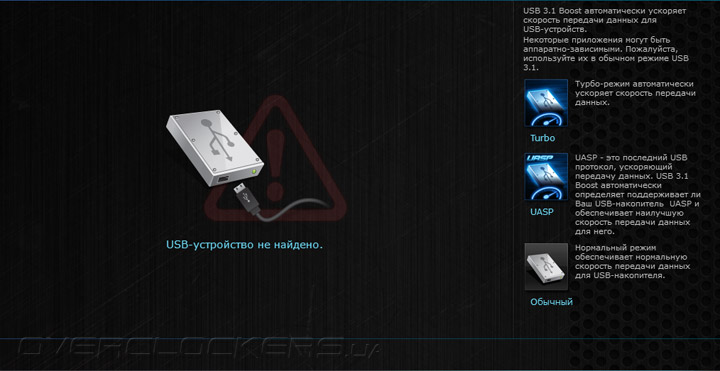

Попытаться улучшить быстродействие современных съёмных накопителей можно посредством USB 3.1 Boost.

ASUS Sabertooth Z170 Mark 1

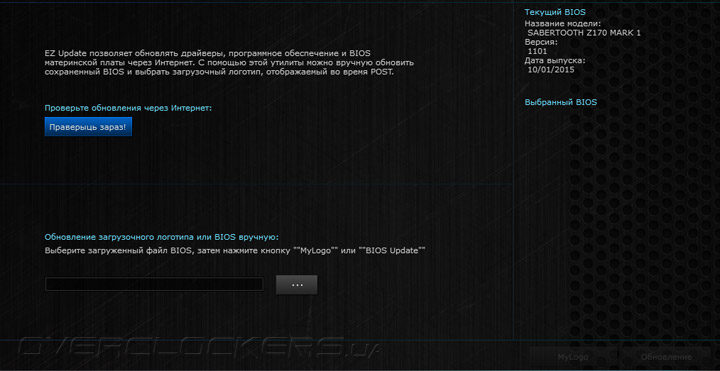

EZ Update проверяет обновление свежих версий UEFI в Сети и позволяет провести смену логотипа, отображаемого после процедуры POST на экране.

ASUS Sabertooth Z170 Mark 1

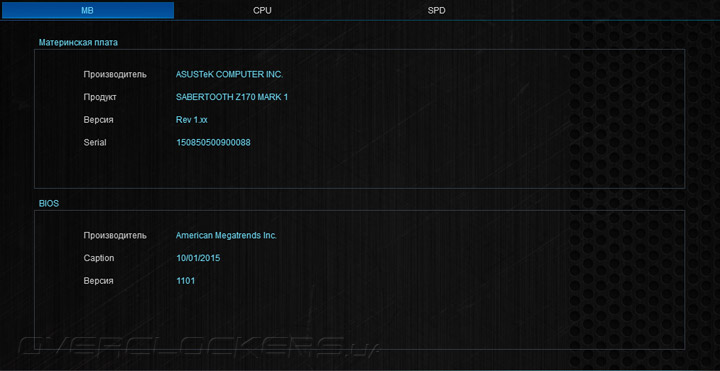

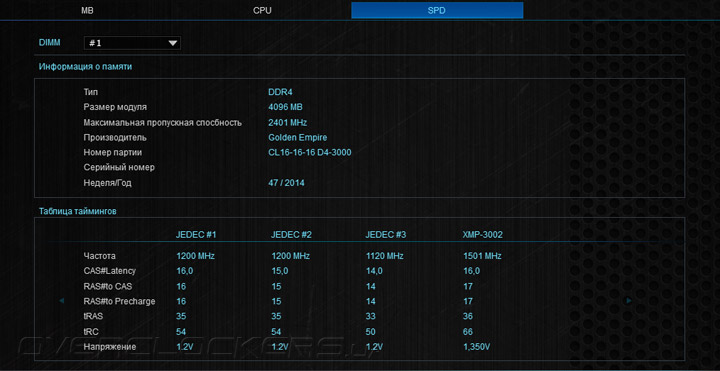

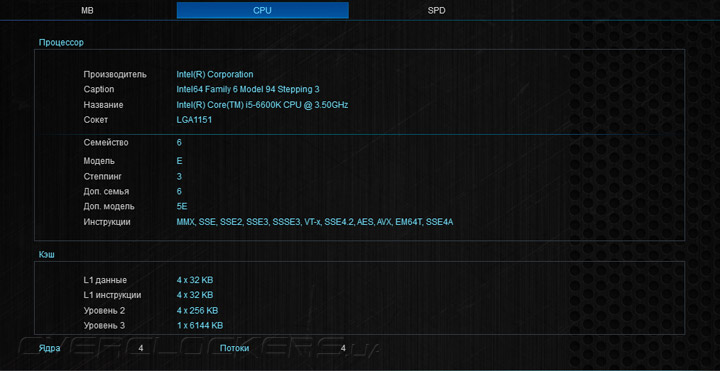

System Information со своей ролью справилась хорошо, однако с определением возможностей модулей ОЗУ всё ещё есть неточности.

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

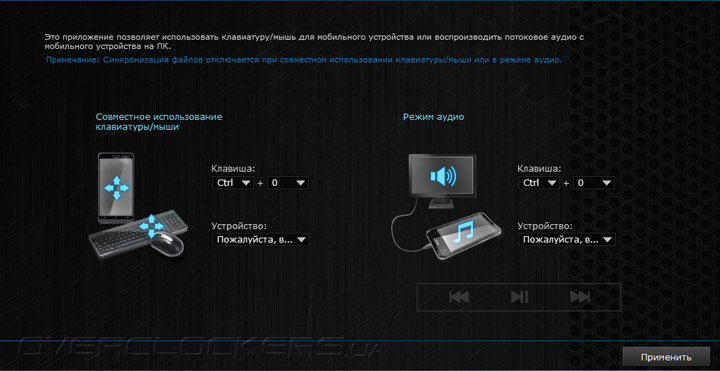

Mobo Connect позволяет приладить мобильные гаджеты к основному ПК (для управления ними мышью или трансляции аудио).

ASUS Sabertooth Z170 Mark 1

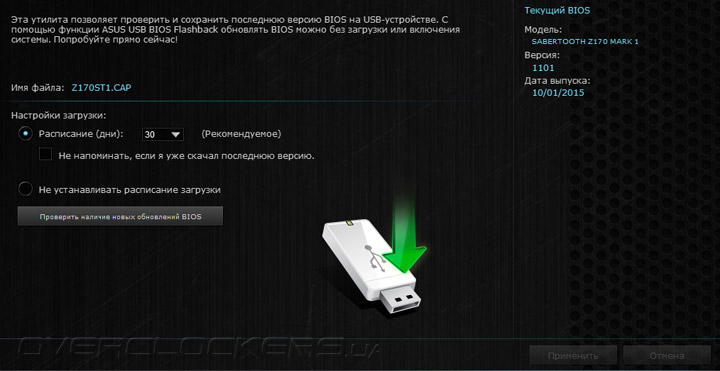

Наиболее полезной из всех будет USB BIOS Flashback, призванная помочь в создании носителя с файлом восстановления прошивки.

ASUS Sabertooth Z170 Mark 1

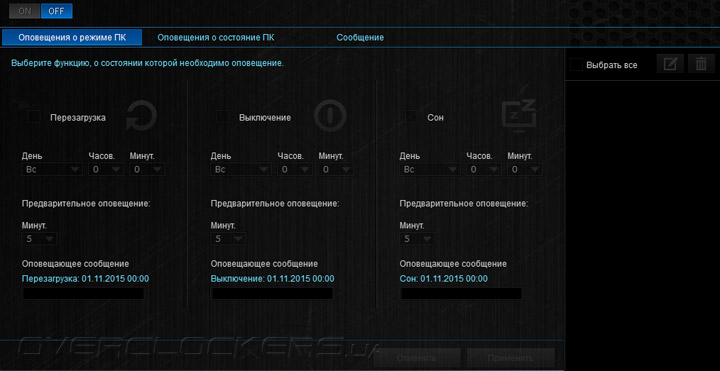

Наконец, Push Notice позволяет рассылать оповещения на носимые устройства о состоянии ПК.

ASUS Sabertooth Z170 Mark 1

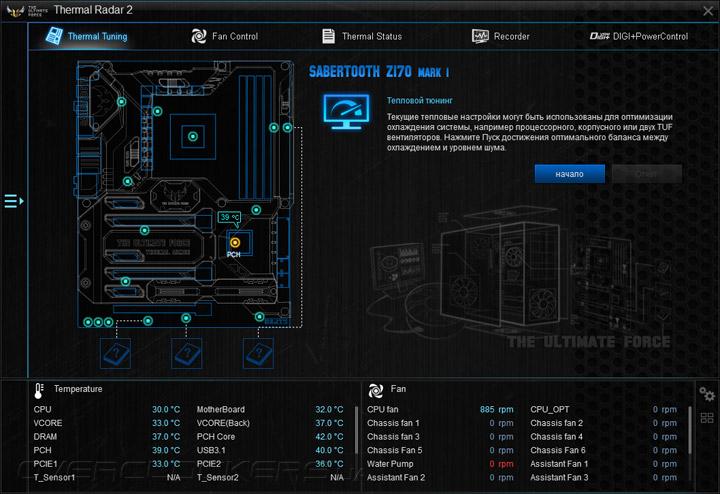

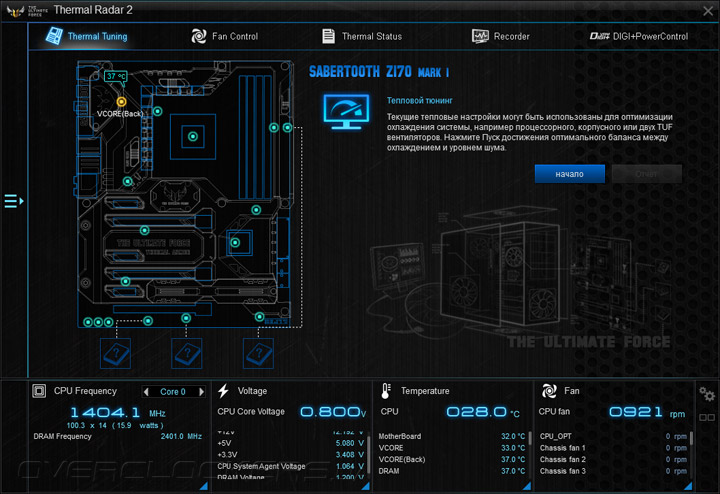

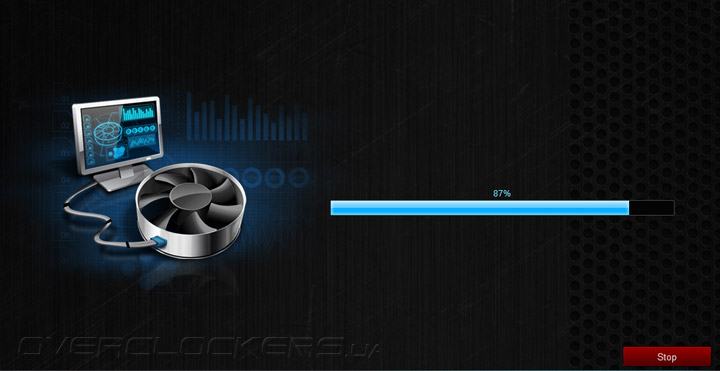

С Thermal Radar 2 мы уже знакомились, ближайший пример — осмотр возможностей ASUS Sabertooth Z97 Mark S. Идеология ничуть не изменилась. На первой странице Thermal Tuning пользователю предлагается приступить к «тепловому тюнингу». За этим хитрым названием скрывается процедура калибровки всех охладителей и последующая настройка их работы, чему способствует получение паспортов каждого вентилятора.

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

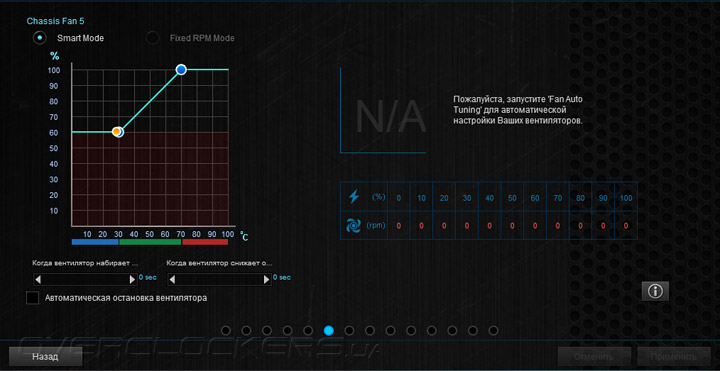

Без проведения калибровки возможности по установкам серьёзно ограничены, например, для охладителя ЦП невозможно даже выбрать режим Fixed RPM Mode. Доступны лишь готовые варианты, которые видны даже в UEFI.

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

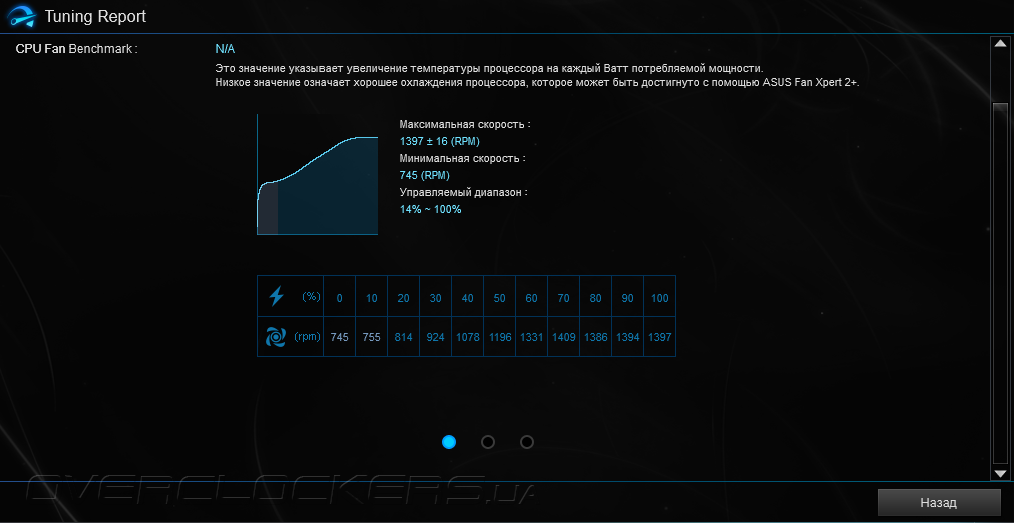

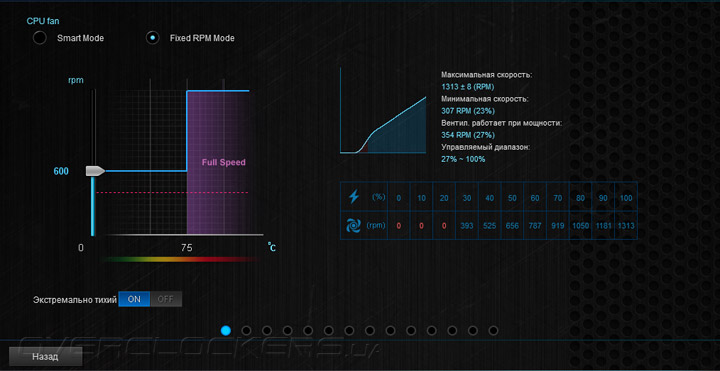

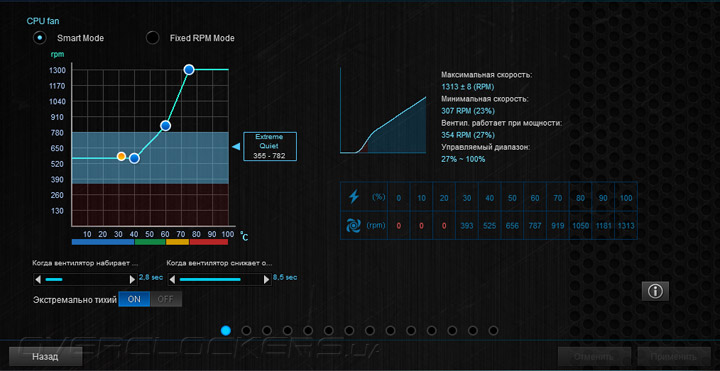

Что интересно, паспорт процессорного охладителя получился разительно другим, если сравнивать его с полученным на базе недорогой ASUS H170M-E D3 в среде Fan Xpert 2 (версии «плюс»).

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

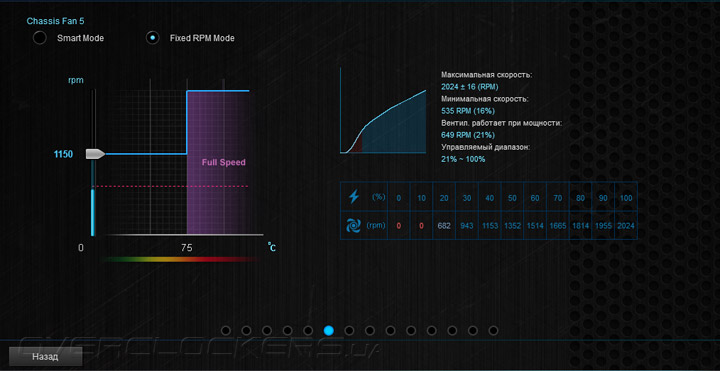

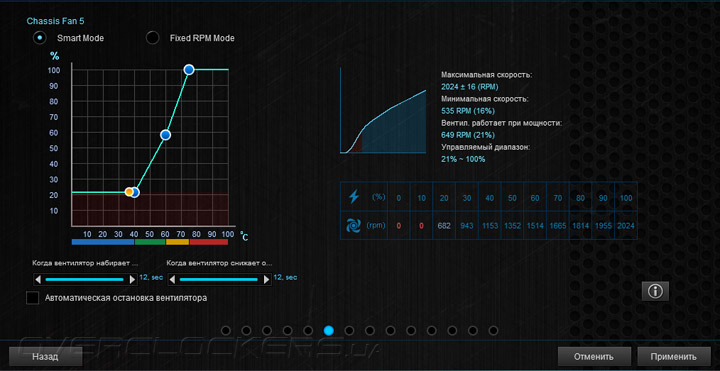

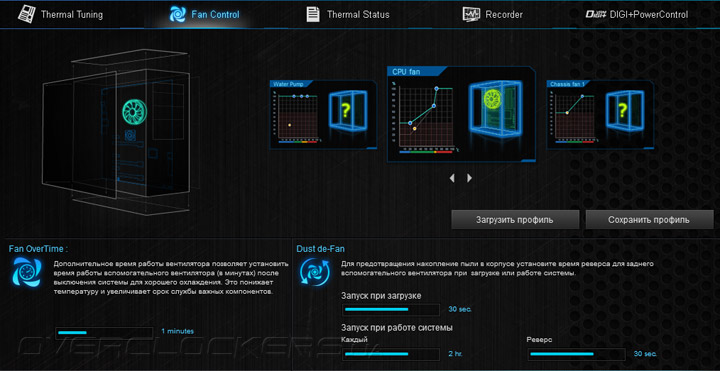

Стал доступен режим «Экстремально тихий», появилась возможность использовать Fixed RPM Mode. Для корпусных охладителей можно включить автоматическую остановку для снятия ограничения в сценариях работы.

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

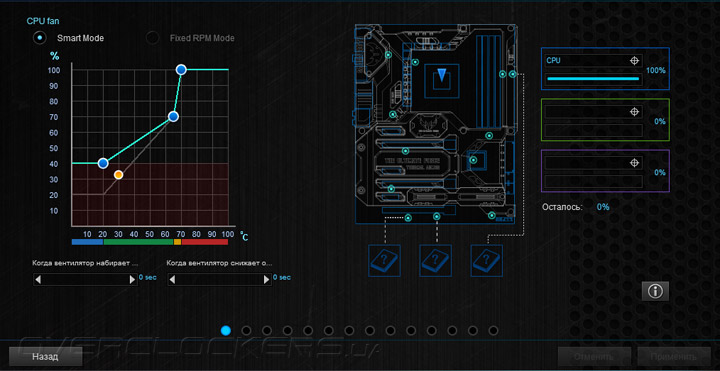

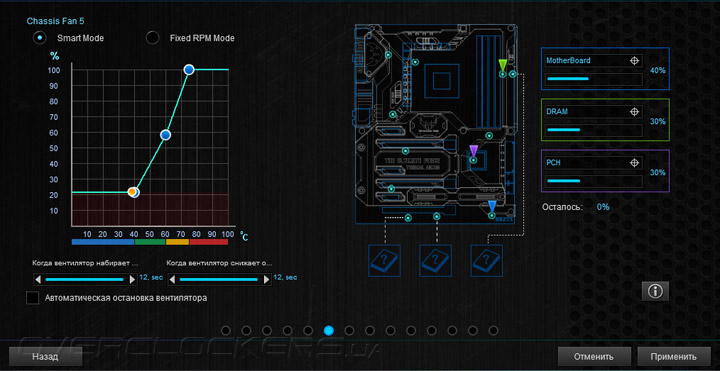

Уникальная особенность изделий из серии TUF заключается в привлечении температурных датчиков для формирования алгоритмов работы охладителей. До трёх разных температур могут участвовать в роли основы для алгоритма смены частоты вращения, вносимую лепту каждого датчика можно самостоятельно определять.

ASUS Sabertooth Z170 Mark 1

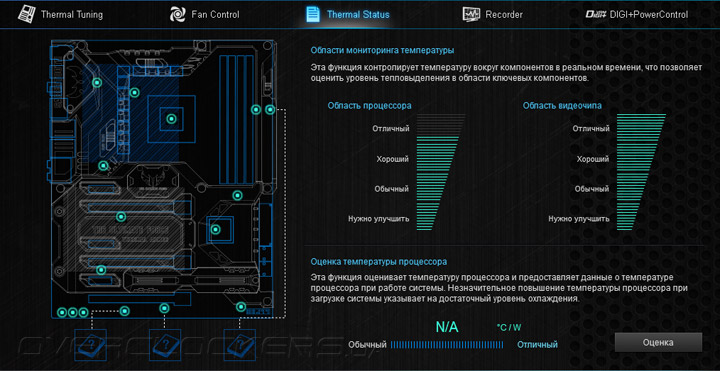

Для проверки новых настроек приготовлен встроенный бенчмарк, ним можно воспользоваться на странице Thermal Status.

ASUS Sabertooth Z170 Mark 1

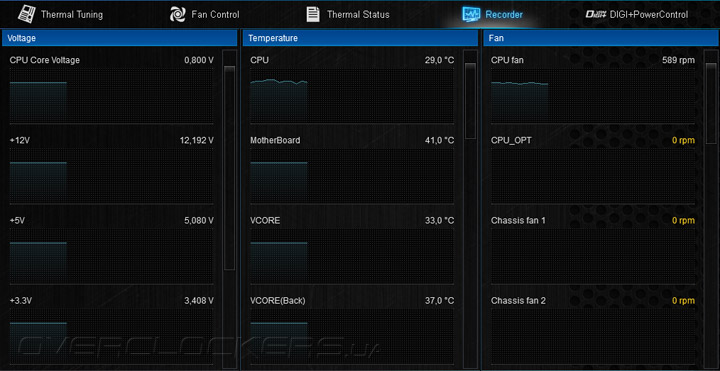

Страница Recorder позволит отследить изменение различных показателей во времени.

ASUS Sabertooth Z170 Mark 1

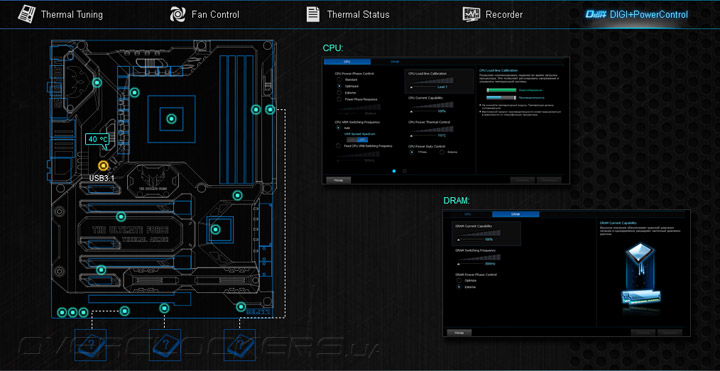

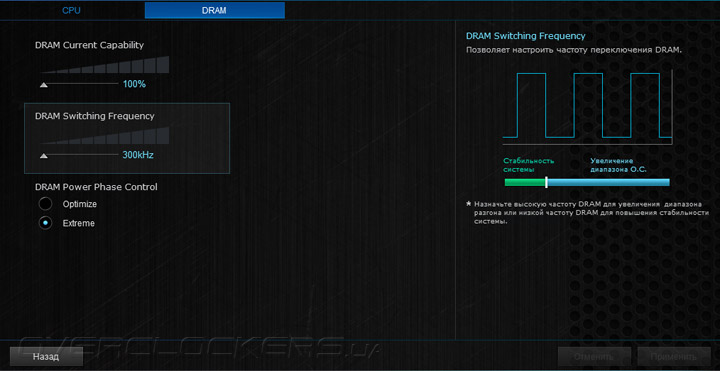

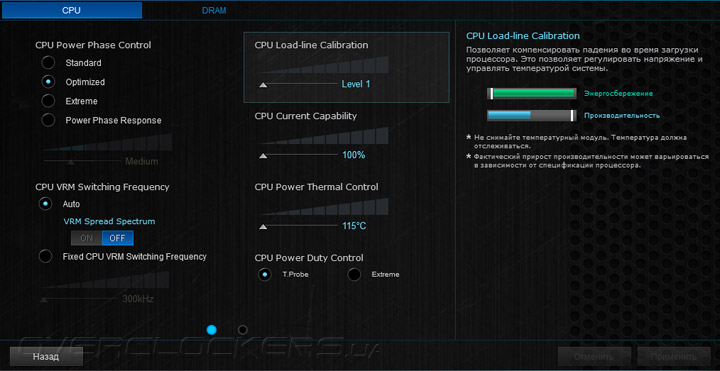

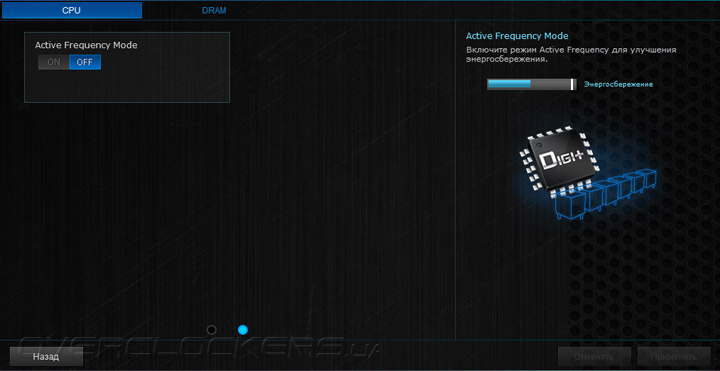

Замыкает возможности DIGI+PowerControl, где можно настроить режим работы LLC и другие моменты, что также доступны и в UEFI.

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

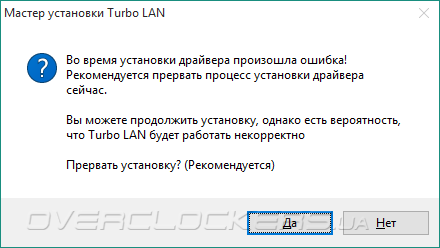

Для управления сетевой подсистемой, куда входят два адаптера от Intel и Realtek, заготовлена утилита Turbo LAN, являющая собой продукт cFosSpeed. Как и на многих протестированных прежде платах, есть проблемы с её работой на Windows 10. У разработчиков из cFos Software уже есть работоспособная тестовая версия, а значит вскоре она должна добраться и до всех производителей материнских плат.

ASUS Sabertooth Z170 Mark 1

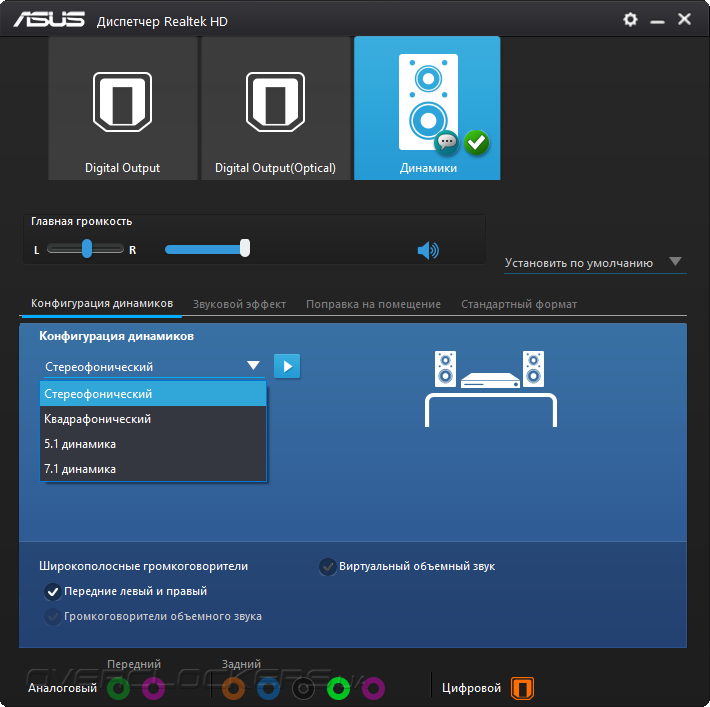

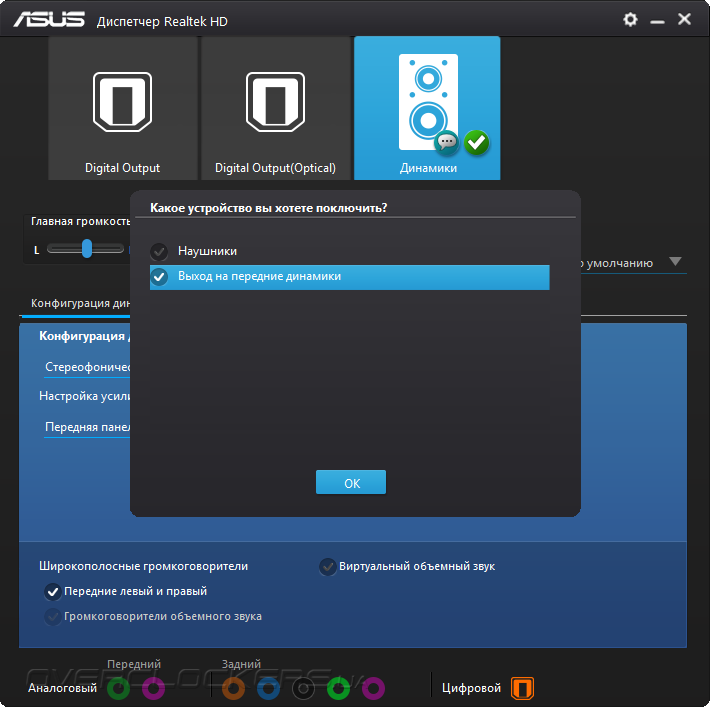

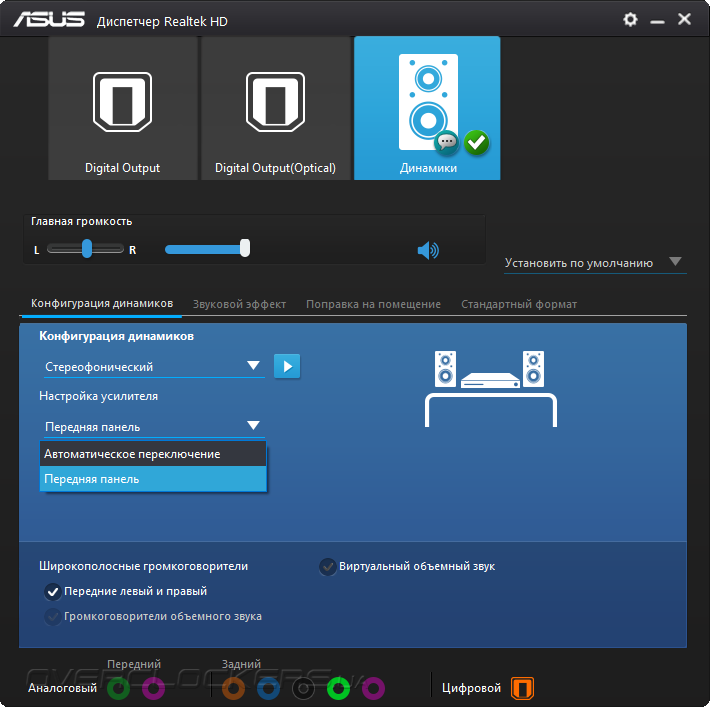

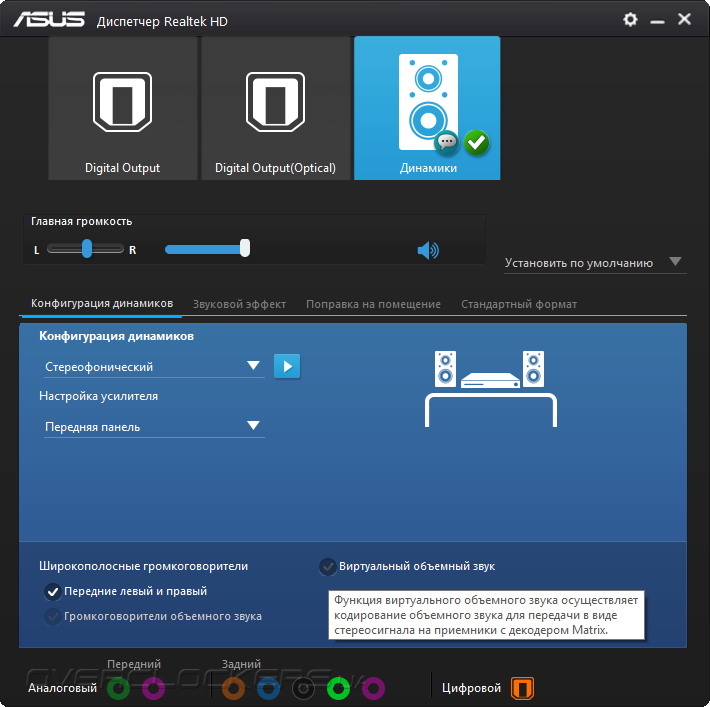

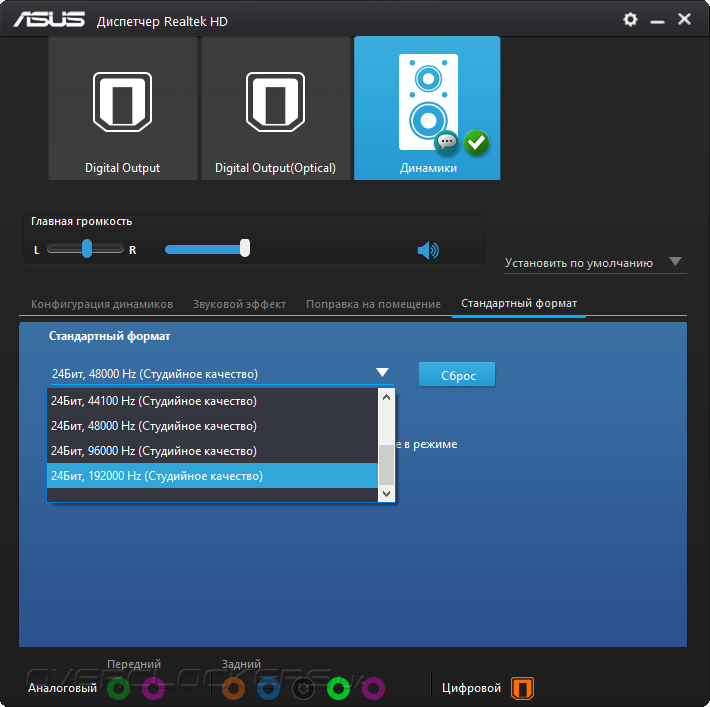

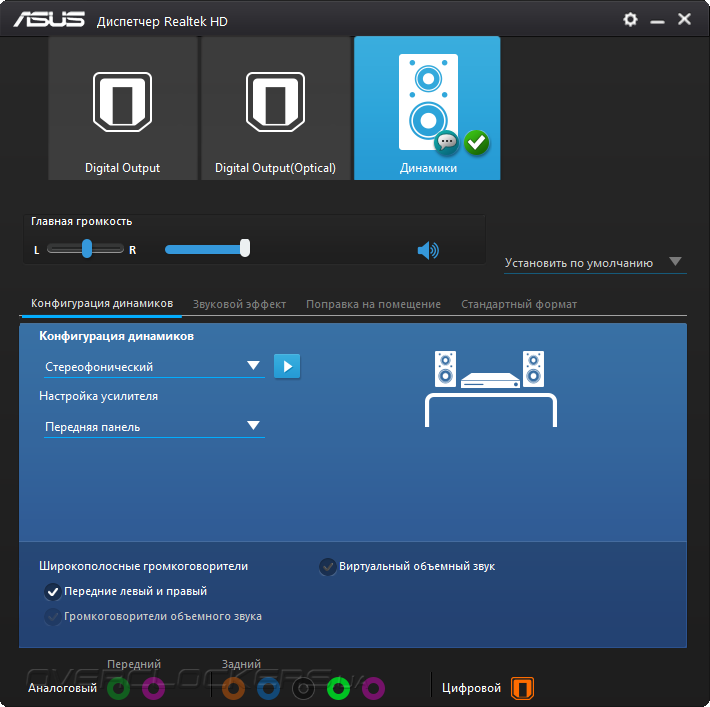

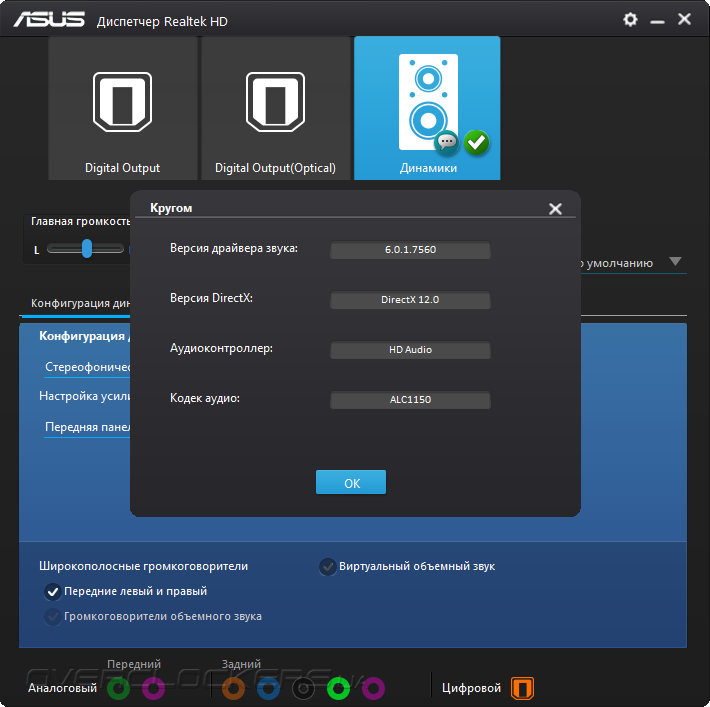

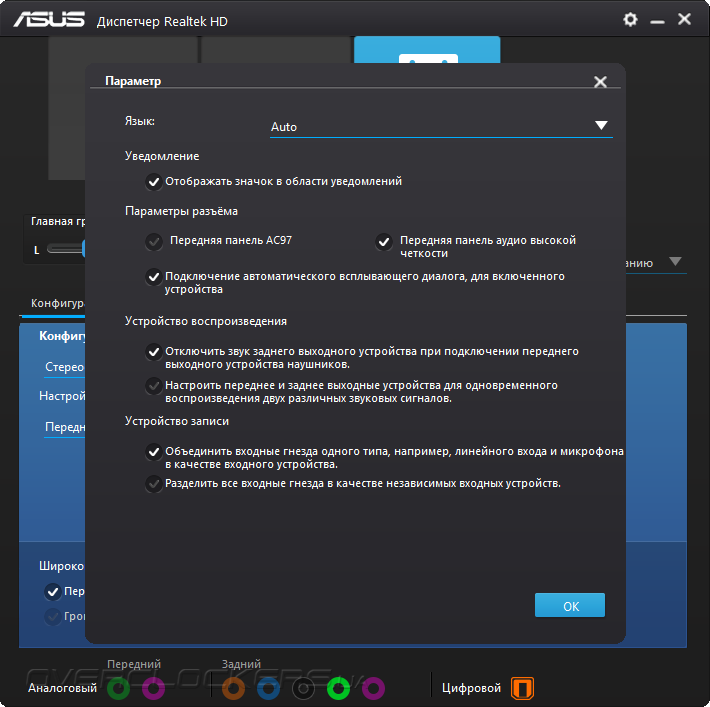

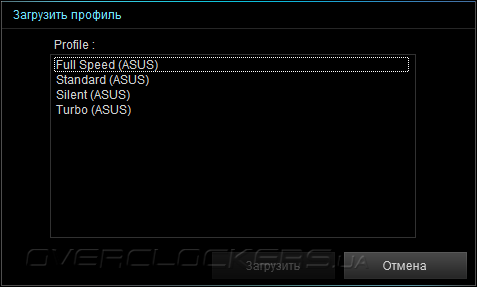

Звуковая составляющая ничем не облагорожена. Есть фирменный конфигуратор Realtek HD, где нет ничего интересного; среди доступных профилей звучания выбирать можно лишь среди двух, но и между ними итоговая разница оказалась минимальной.

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

ASUS Sabertooth Z170 Mark 1 не позиционируется как выдающее мультимедийное устройство, а вот образ мощной рабочей станции комплект сопроводительного ПО весьма успешно довершает.
