Обзор материнской платы ASUS Sabertooth Z97 Mark S. Ограниченное издание в «арктическом» камуфляже

Анонс системных плат на базе Intel Z97 состоялся весьма давно, как по меркам компьютерного рынка. За это время производители успели исправить ошибки в микрокоде своих изделий, энтузиасты — взвесить все «за» и «против» миграции, а местные продавцы — обзавестись перечнем ходовых моделей и заказать необходимое их число к себе на склады. Теперь ведущим производителям всё сложнее привлекать внимание потенциальных покупателей к своей продукции. Проверенным ходом является выпуск лимитированных серий, подхлёстывающий интерес, как к самим новинкам, так и ко всей линейке продуктов, не выделяющейся чем-либо особенным.

По своим характеристикам попавшая на обзор плата повторяет возможности рядовой Sabertooth Z97 Mark 1, а поскольку в нашей лаборатории побывала только младшая модель — Mark 2 — мы не преминули возможностью протестировать именно эксклюзивную версию. Главной особенностью является особая расцветка, как защитных накладок, так и самой платы. Полностью сконцентрироваться на белом цвете в оформлении элементов не получилось; видимо, такие издержки ещё больше повысили бы стоимость изделия, а ведь и в таком виде переплата относительно рядовой модели превышает $30. В зарубежной рознице ценники, с учётом всех скидок, установлены на уровне $270 против $240 за обычную версию.

По своей сути Sabertooth Z97 Mark S является продуктом высокого класса, то есть возможности расширения системы улучшены относительно штатных характеристик набора системной логики Intel Z97. Как и для всех представителей серии TUF, особый уклон при разработке сделан на продолжительную эксплуатацию изделия в самых жёстких условиях. Применяются особые, по заверению вендора, элементы, что сопровождается увеличенным гарантийным сроком — до пяти лет, в зависимости от региона продаж.

ASUS Sabertooth Z97 Mark S

Плата обладает огромным количеством разъёмов для подключения вентиляторов и несёт на PCB не менее впечатляющее число термодатчиков, а в комплект вложили ещё и три выносных. Всё это позволяет контролировать системы вентиляции, опробовать и настроить схему работы охлаждения как того пожелает душа. Mark S оснастили дополнительными гнёздами интерфейсов SATA и USB последних ревизий, а вот набирающего популярность компактного M.2 здесь нет, предусмотрен лишь SATA-E. Общий набор возможностей собран в таблице:

Модель ASUS Sabertooth Z97 Mark S
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1866, максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
3 x PCI Express 2.0 x1
M.2
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы DisplayPort, HDMI
Количество подключаемых вентиляторов 9 (7x 4pin, 2x 3 pin)
Порты PS/2
Порты USB 6 х 3.0 (2 разъёма на задней панели, Z97)
2 х 3.0 (2 разъёма на задней панели, ASM1042)
8 x 2.0 (4 разъёма на задней панели, Z97)
SATA Express 1 (Z97)
Serial ATA 6 x SATA 6 Гбит/с (Z97)
2 x SATA 6 Гбит/с (ASM1061)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
Texas Instruments RC4580
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Intel I218V (Gigabit Ethernet)
Realtek 8111GR (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Возможность подключения TPM-модуля, разъем для карты ThunderboltEX II, TUF Thermal Armor, TUF Thermal Radar 2, Q-LED (CPU, DRAM, VGA, Boot Device LED), поддержка AMD CrossFireX и NVIDIA SLI, комплектация тремя выносными термодатчиками и двумя вентиляторами

Сетевая подсистема насчитывает два гигабитных адаптера, о контроллере беспроводных сетей придётся побеспокоиться самостоятельно. Звуковая подсистема оснащена старшим кодеком от Realtek, но обособленный подход в исполнении на PCB и бонусное ПО для облагораживания звучания являются отличительными чертами моделей других серий, тогда как здесь ничего подобного нет.


Упаковка и комплектация

Весь комплект поставки поместили в упаковку обычных размеров, получившую оформление, свойственное цвету самого устройства. На лицевой стороне можно узнать о принадлежности изделия к ограниченной серии. Внизу находится набор общеизвестных пиктограмм, сулящих поддержку актуальных технологических решений.

ASUS Sabertooth Z97 Mark S

Информативность обратной стороны повторяет стиль, применяемый в обычной продукции. Имеется фото продукта и отдельный ракурс для задней панели. Наибольшее внимание уделено отличительным чертам серии TUF от другой продукции, где упомянуто об особенностях защитных «экранов» с лицевой и обратной стороны платы, а также вскользь написано о программном комплексе, позволяющем полностью раскрыть потенциал устройства. В довершение имеется наглядная таблица с техническими характеристиками.

ASUS Sabertooth Z97 Mark S

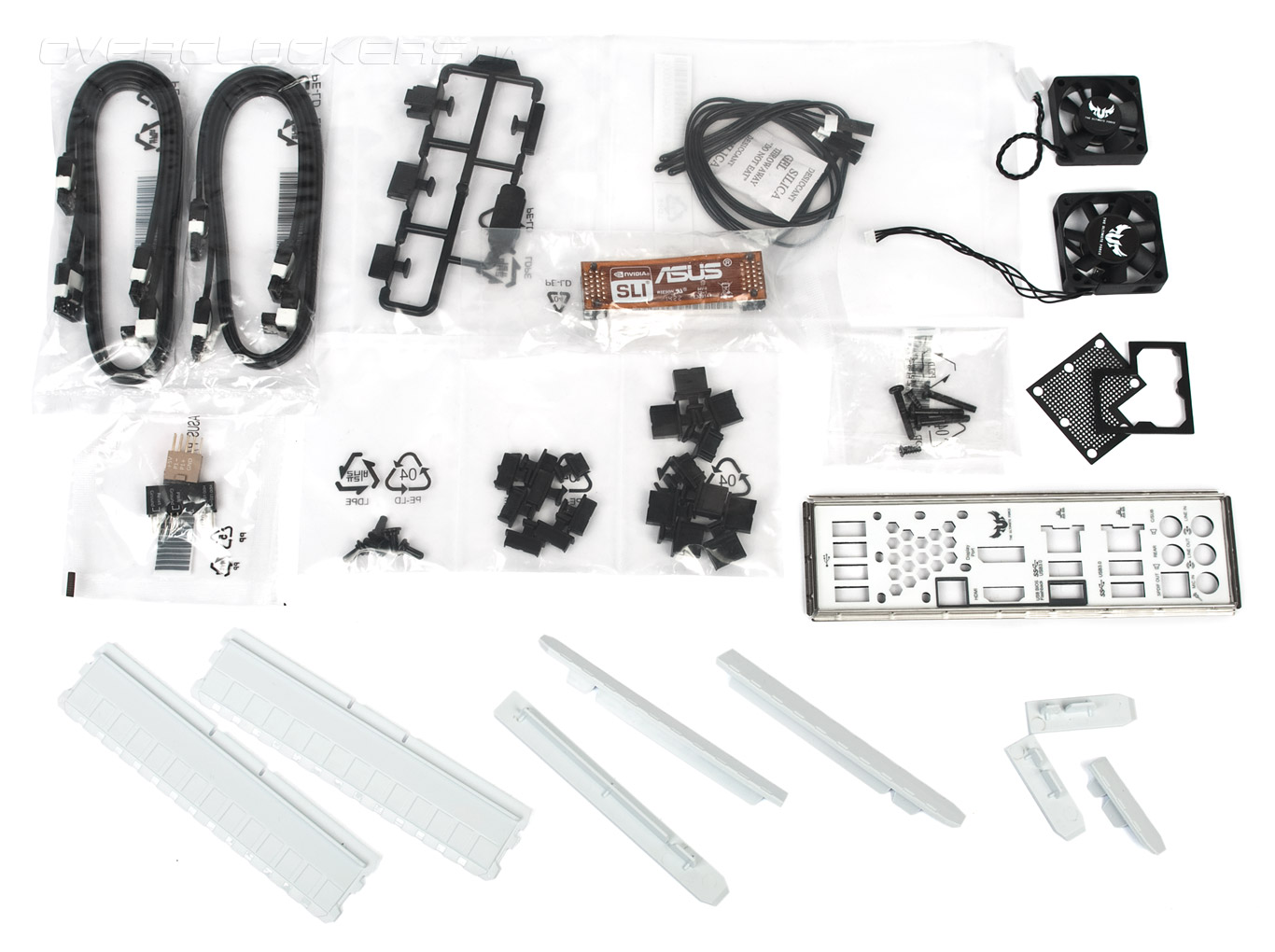

Внутри находится плата, где уже установлены пластиковая и железная накладки. Прочий набор размещён на дне коробки. Он непривычно богат:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • сертификат качества (надёжности) TUF-компонентов;
  • инструкция по выполнению монтажа дополнительных элементов (на английском языке);
  • документы об условиях ограниченной пятилетней гарантии;
  • диск с драйверами и фирменным ПО;
  • две наклейки для корпуса с логотипом TUF на прозрачной основе;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
ASUS Sabertooth Z97 Mark S

  • заглушка для корпуса, дополненная наклейкой в белых тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъемом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • набор переходников для удобного подключения корпусных разъемов ASUS Q-Connectors;
  • пластиковые заглушки для всех внутренних и наружных портов;
  • три выносных термопары;
  • четырёхвыводной вентилятор и пылевой фильтр к нему;
  • трёхвыводной вентилятор;
  • комплект крепёжных винтов.
ASUS Sabertooth Z97 Mark S

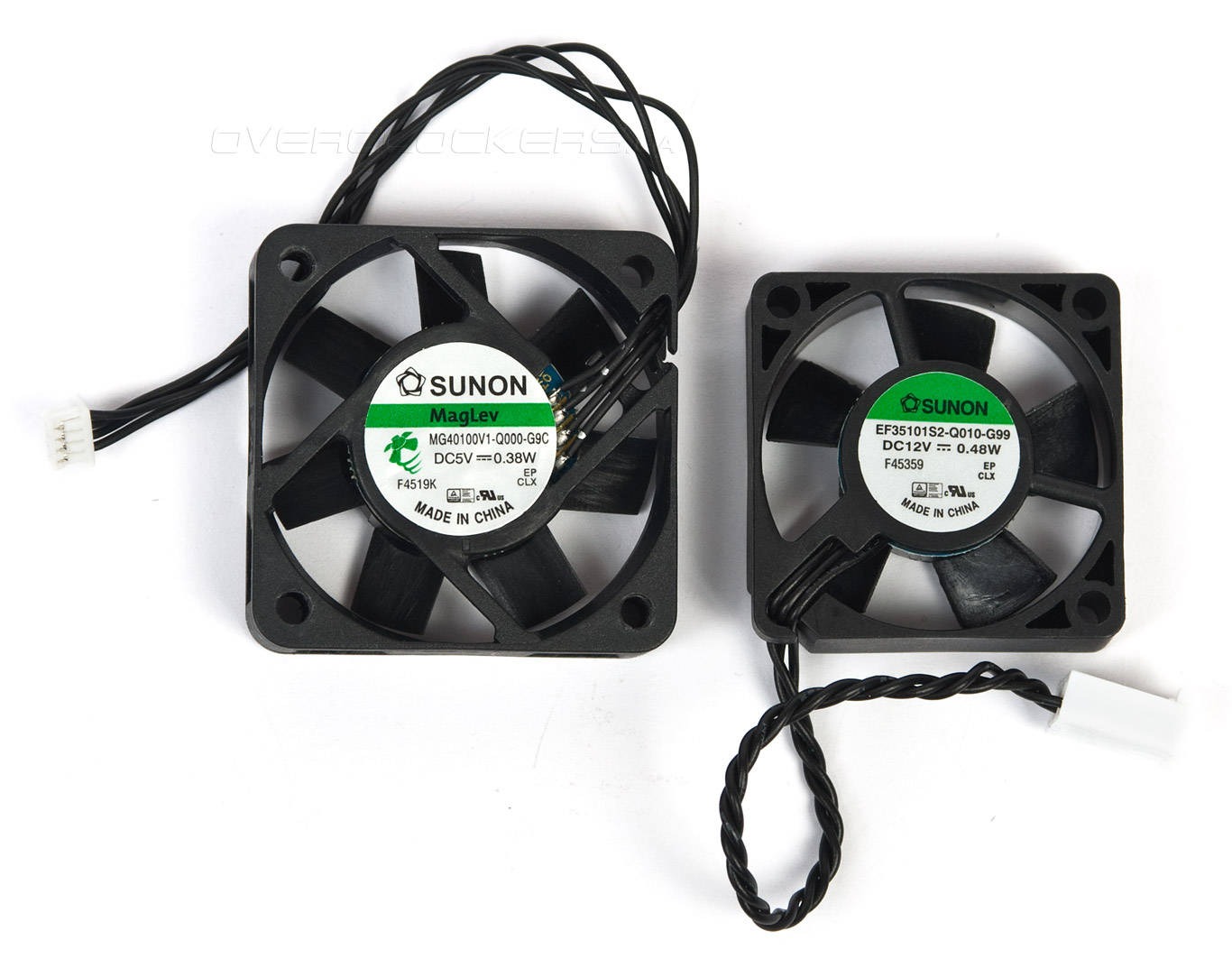

Оба вентилятора уже знакомы нам по обзорам младших представителей серии TUF — Gryphon Z97 Armor Edition и ASUS Gryphon Z87, где он включён в состав Gryphon Armor Kit. В последней версии используется четырёхпроводной Sunon MagLev MG40100V1-Q000-G9C (DC5V, 0,38W). Для более старшей по возрасту ним является трёхпроводной Sunon EF35101S2-Q010-G99 (DC12V, 0,48W). Отмечу не только разное количество выводов у них, но различия в значениях питающего напряжения.

ASUS Sabertooth Z97 Mark S

Любители эстетической гармонии явно будут расстроены чёрными вентиляторами. При тестах мы выясним практическую пользу от их применения, тем самым уяснив необходимость в их реальной эксплуатации.


Внешний вид

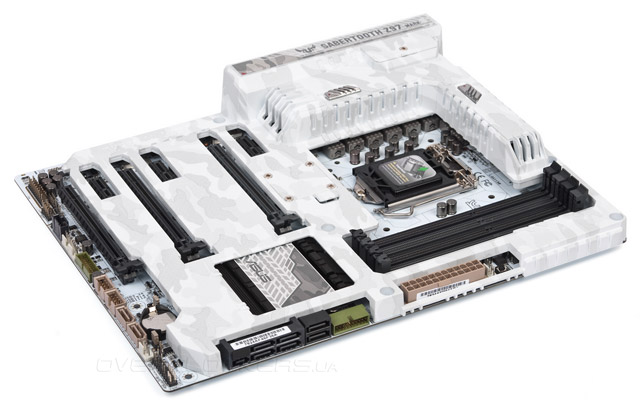

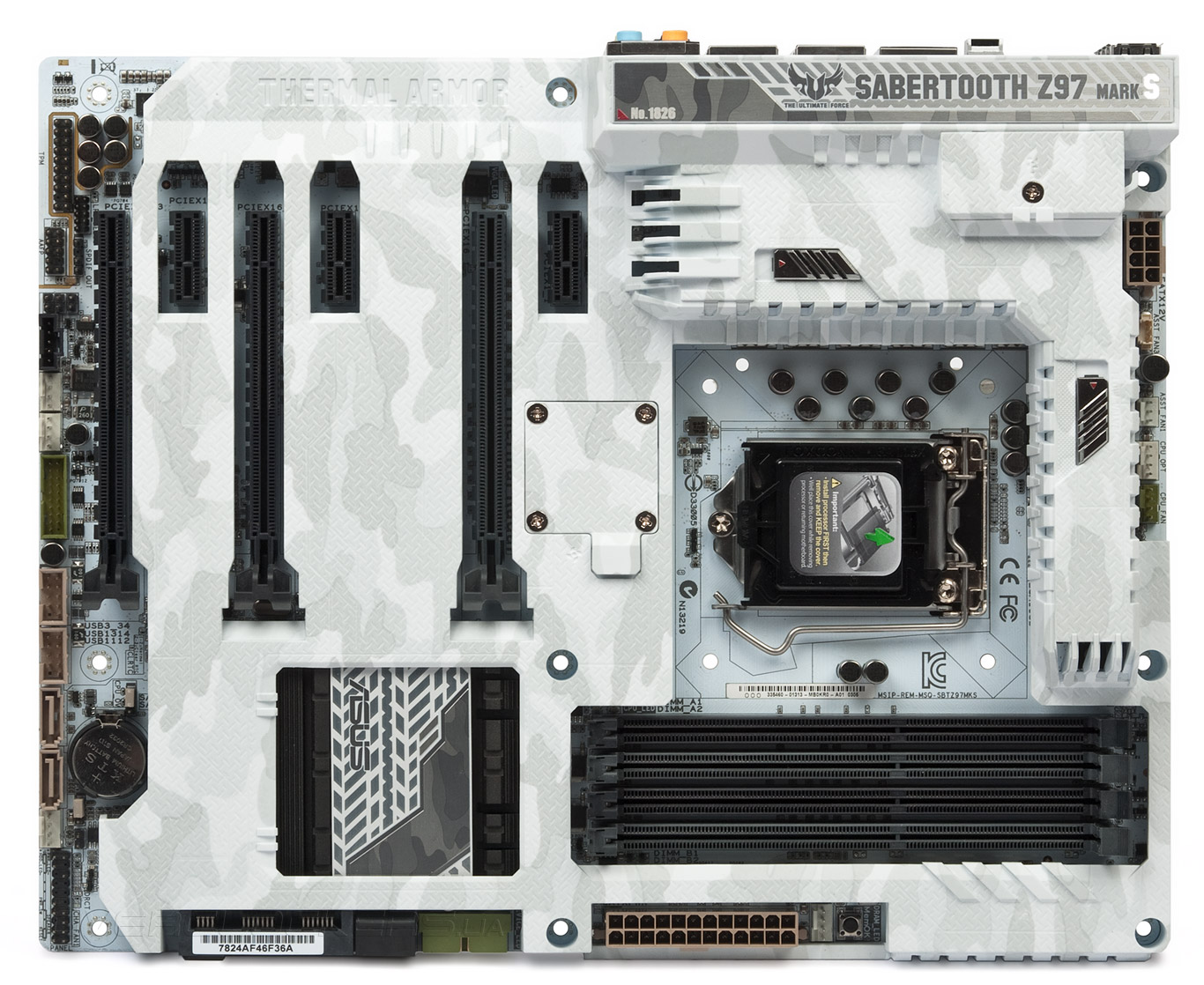

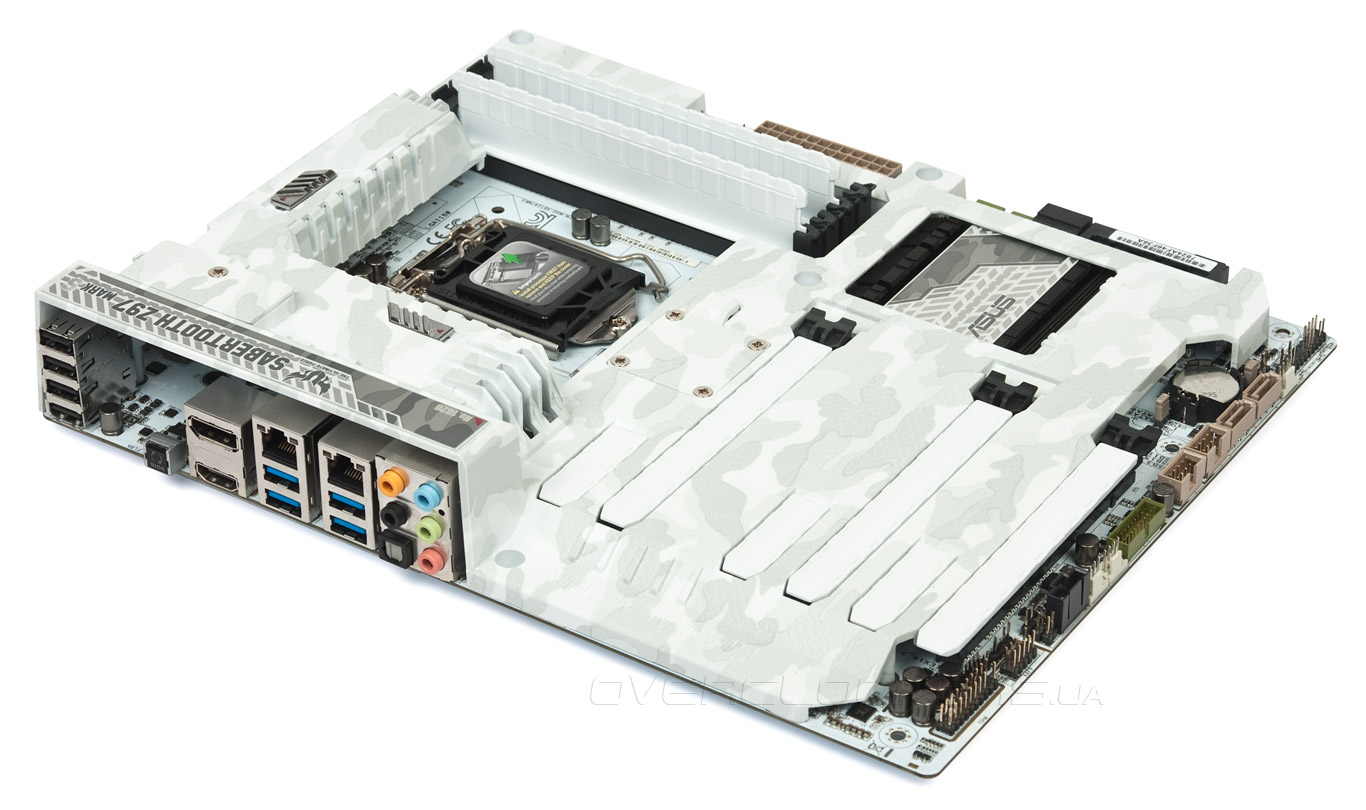

На первый взгляд, топология печатной платы не сильно отличается от младшей Sabertooth Z97 Mark 2. Главным образом изменения заметны из-за возросшего числа гнёзд SATA и площадок для подключения вентиляторов. Габариты изделия удалось вписать в традиционный формат ATX, а вот защитный кожух немного выступает за пределы платы.

ASUS Sabertooth Z97 Mark S

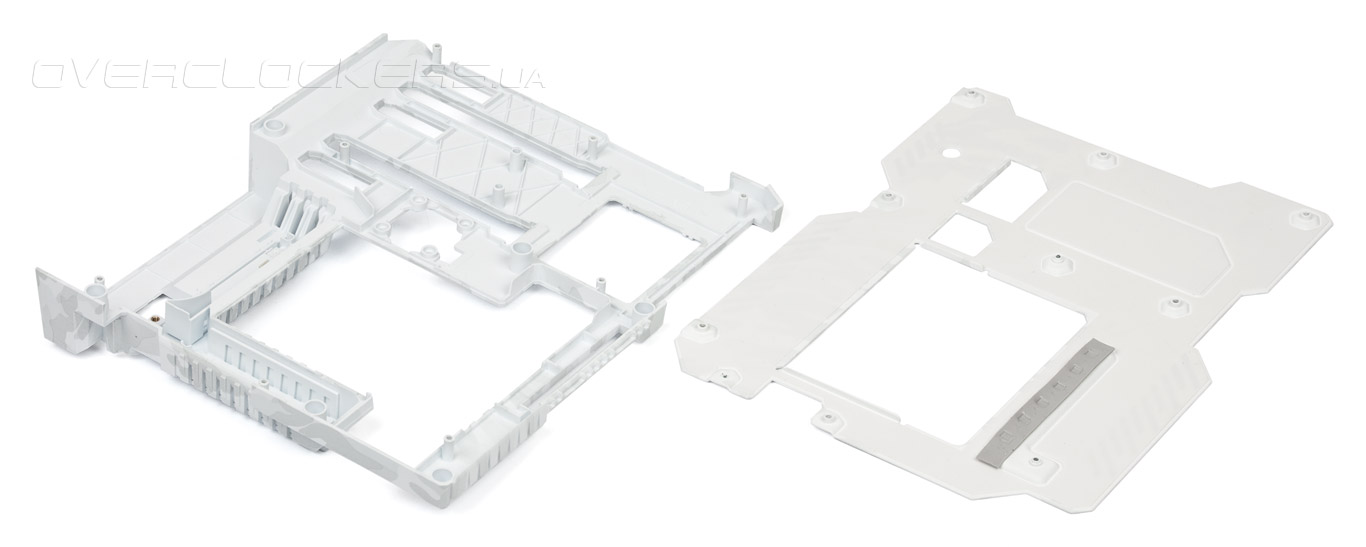

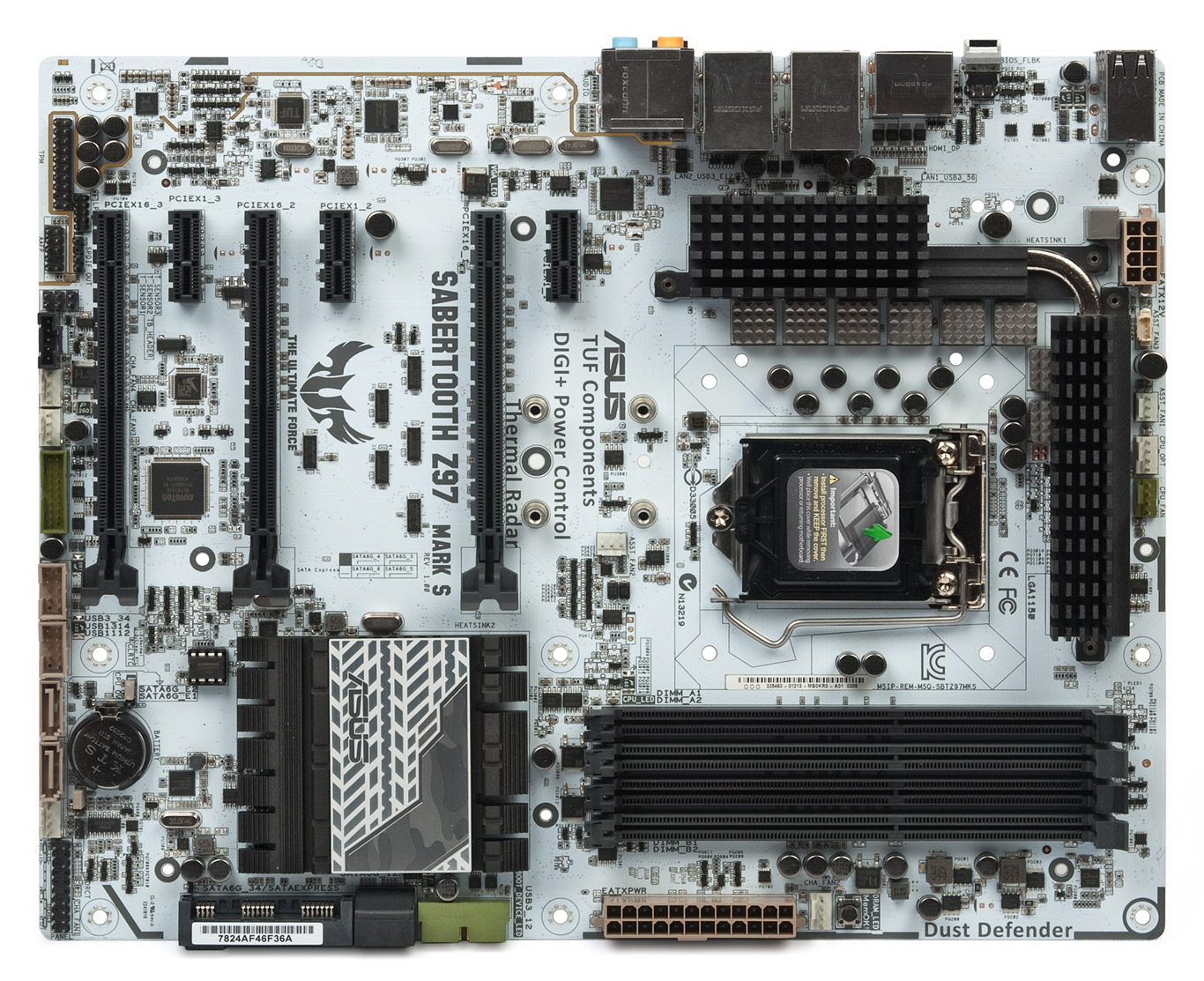

После его демонтажа можно также констатировать появление на PCB ещё одного сетевого адаптера. А в остальном они абсолютно похожи, то есть имеют одинаковые стабилизаторы подсистем питания ЦП и ОЗУ.

ASUS Sabertooth Z97 Mark S

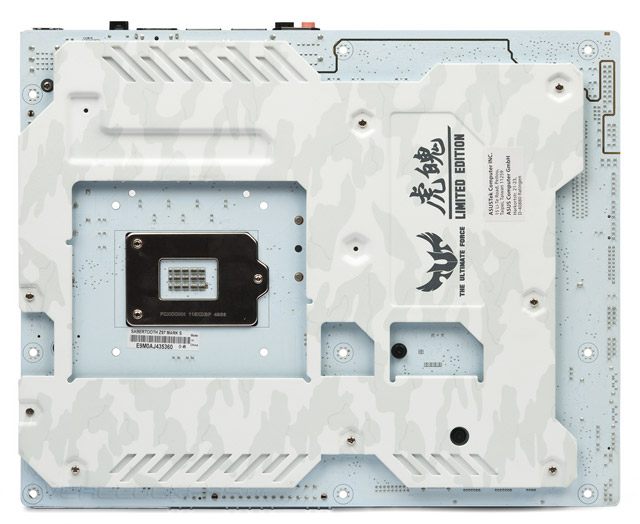

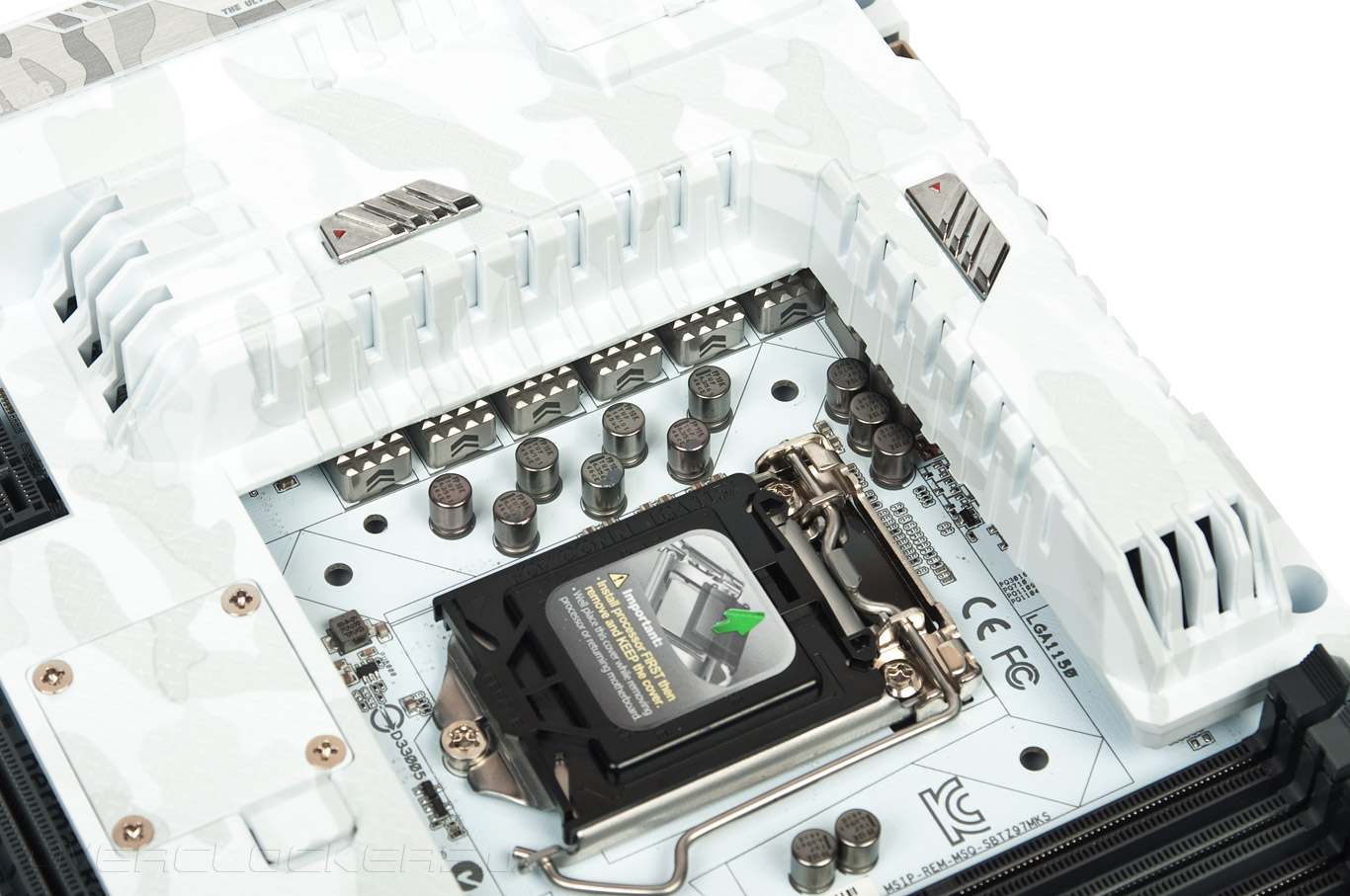

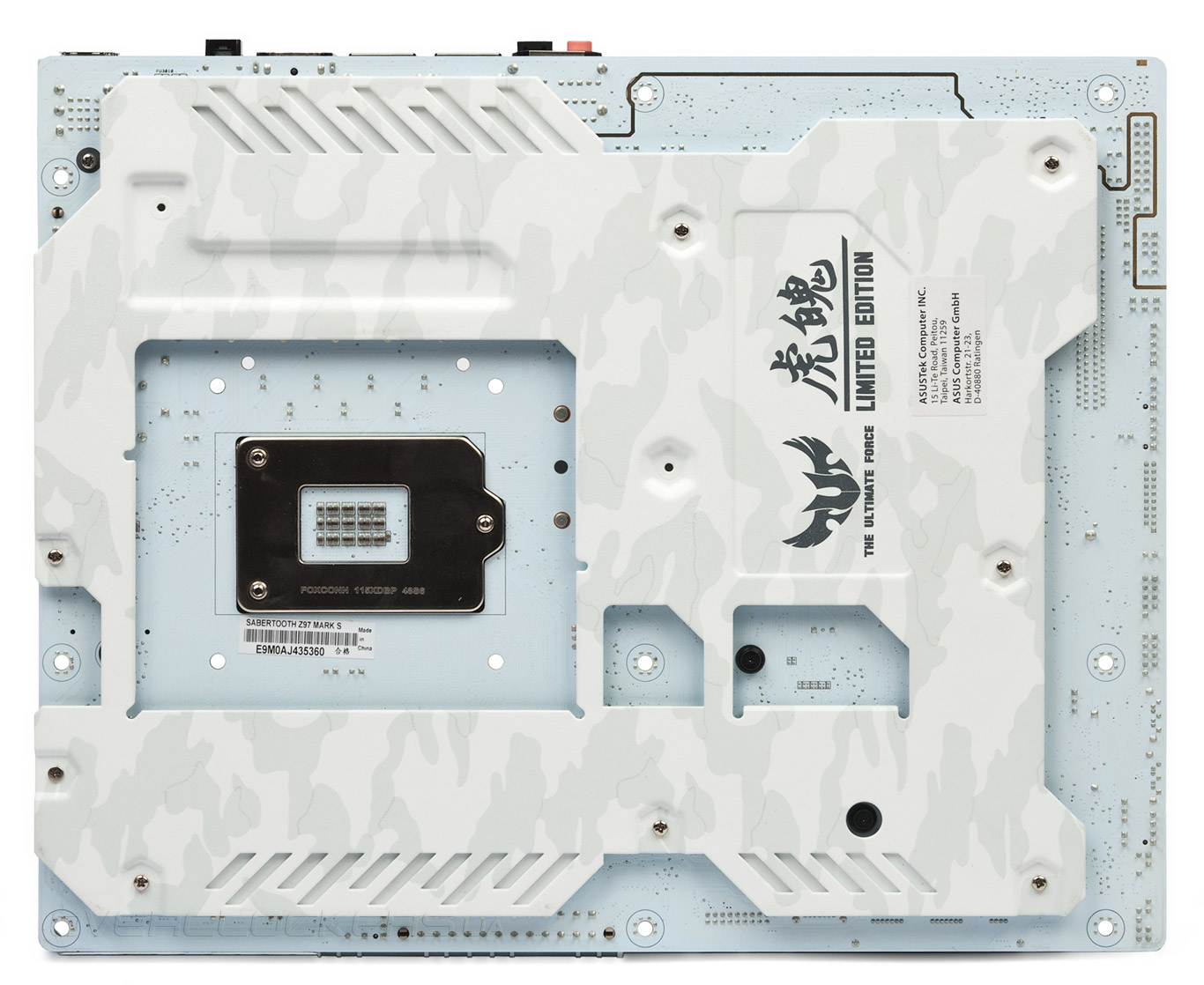

Металлическая пластина, играющая армирующую роль, а также высота защитного кожуха могут вызвать некоторые проблемы при установке системы охлаждения процессора, но с монтажом нашего суперкулера никаких проблем не возникло. Хотя, признаться, места для усилительной пластины с обратной стороны хватило буквально впритык.

ASUS Sabertooth Z97 Mark S

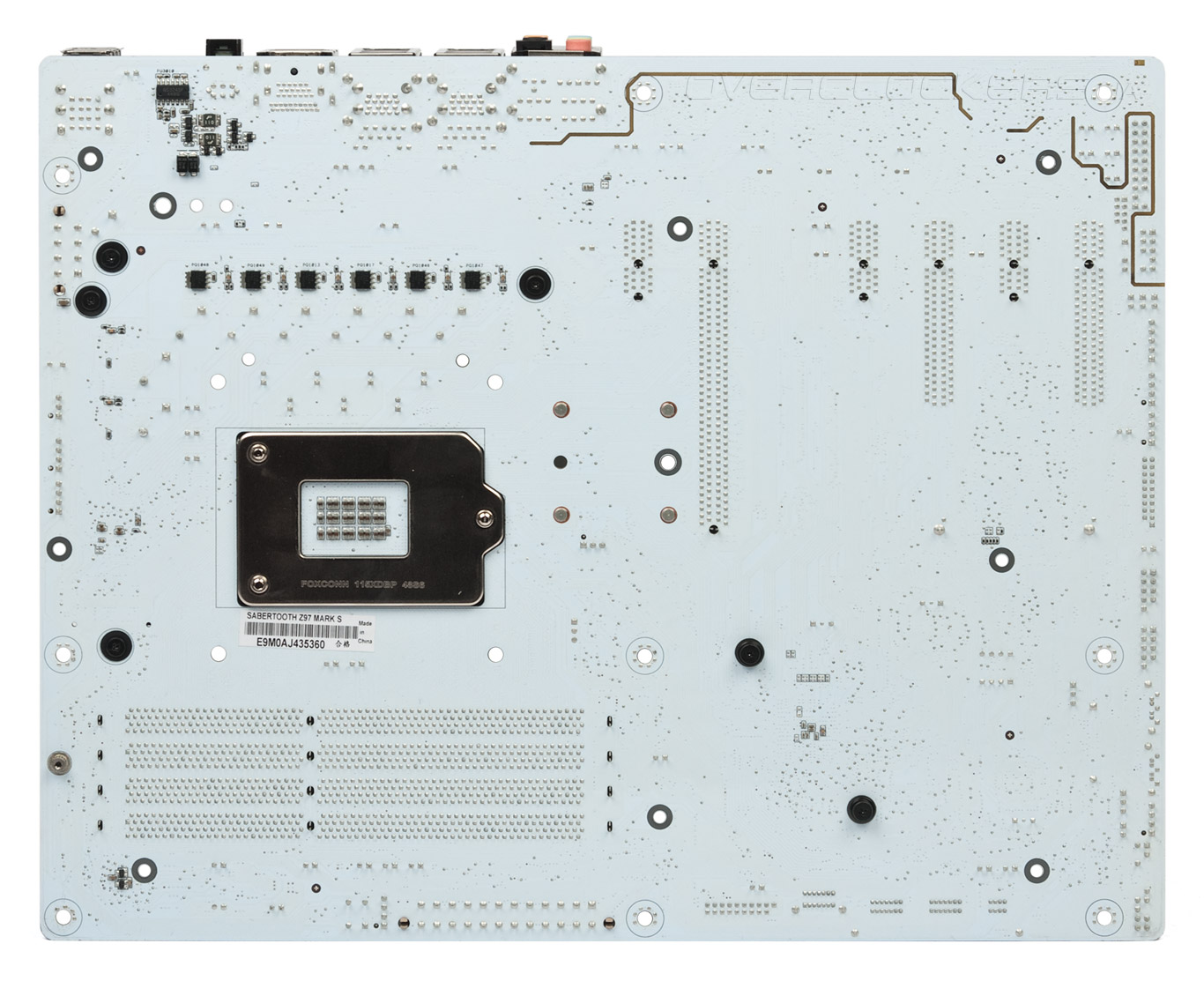

После разборки оказалось, что массивная пластина также отчасти выполняет роль охладителя силовых элементов, точнее некоторого количества из состава CPU VRM. Контакт с ними происходит посредством термопрокладки. Обратные части родственных системных плат практически идентичны.

ASUS Sabertooth Z97 Mark S

Верхний защитный «экран» оснащён двумя заслонками, позволяющих регулировать степень доступа воздуха к радиатору на силовых элементах. Очевидно, при использовании нагнетающего вентилятора из комплекта поставки их необходимо закрывать для грамотной организации прохода воздушных масс. При его отсутствии будет разумно приоткрыть их для доступа прохлады извне, в этом наверняка поможет охладитель ЦП.

ASUS Sabertooth Z97 Mark S

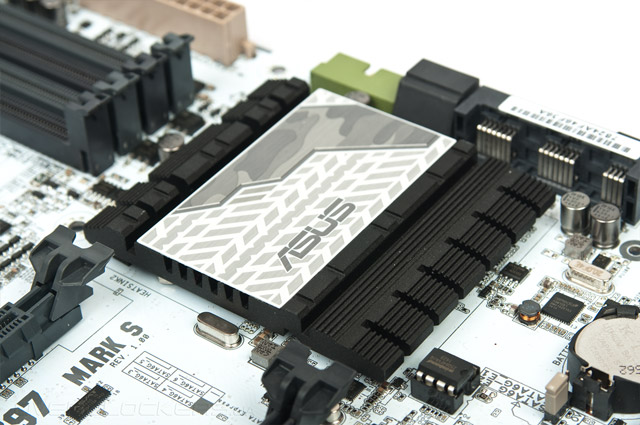

Чипсет оснащён массивным радиатором, поэтому за его тепловой режим можно не беспокоиться.

ASUS Sabertooth Z97 Mark SASUS Sabertooth Z97 Mark S

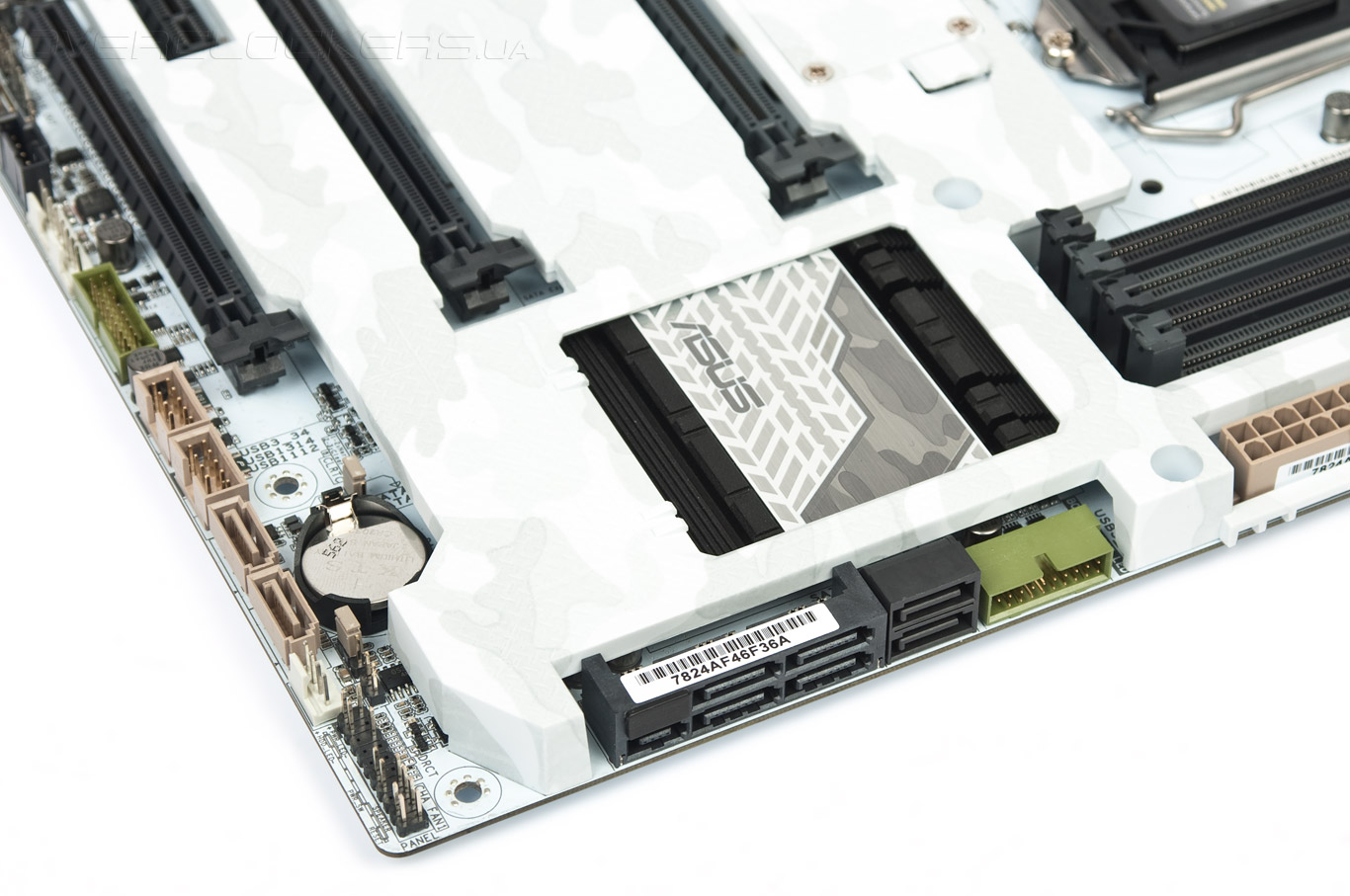

Шесть гнёзд SATA и один USB 3.0 для корпусного кабеля, относящихся к чипсетным ресурсам, имеют продольный тип исполнения. Все остальные, распаянные вдоль нижней грани, имеют привычный поперечный тип. Какие-либо кнопки, упрощающие наладку и эксплуатацию системы, на плате отсутствуют, здесь есть лишь перемычки для сброса настроек CMOS и активации Overvoltage. Кроме них отмечу контактную группу, ответственную за реализацию технологии DirectKey. Она весьма уместна, на мой взгляд, особенно учитывая отсутствие PS/2. У самого угла распаян миниатюрный светодиод оранжевого свечения, символизирующий подачу питания на устройство. Он горит постоянно, что традиционно для плат от ASUS.

ASUS Sabertooth Z97 Mark S

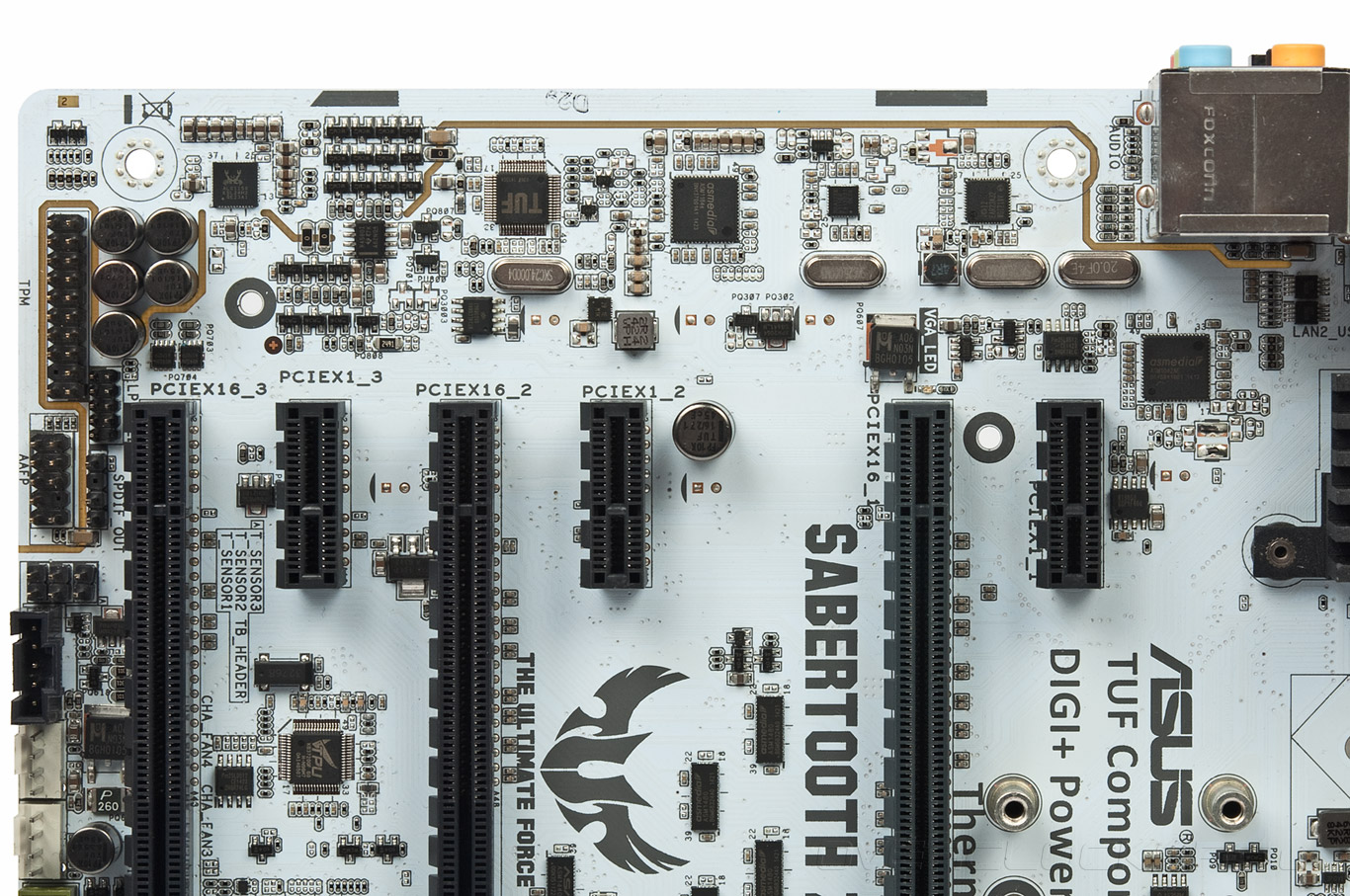

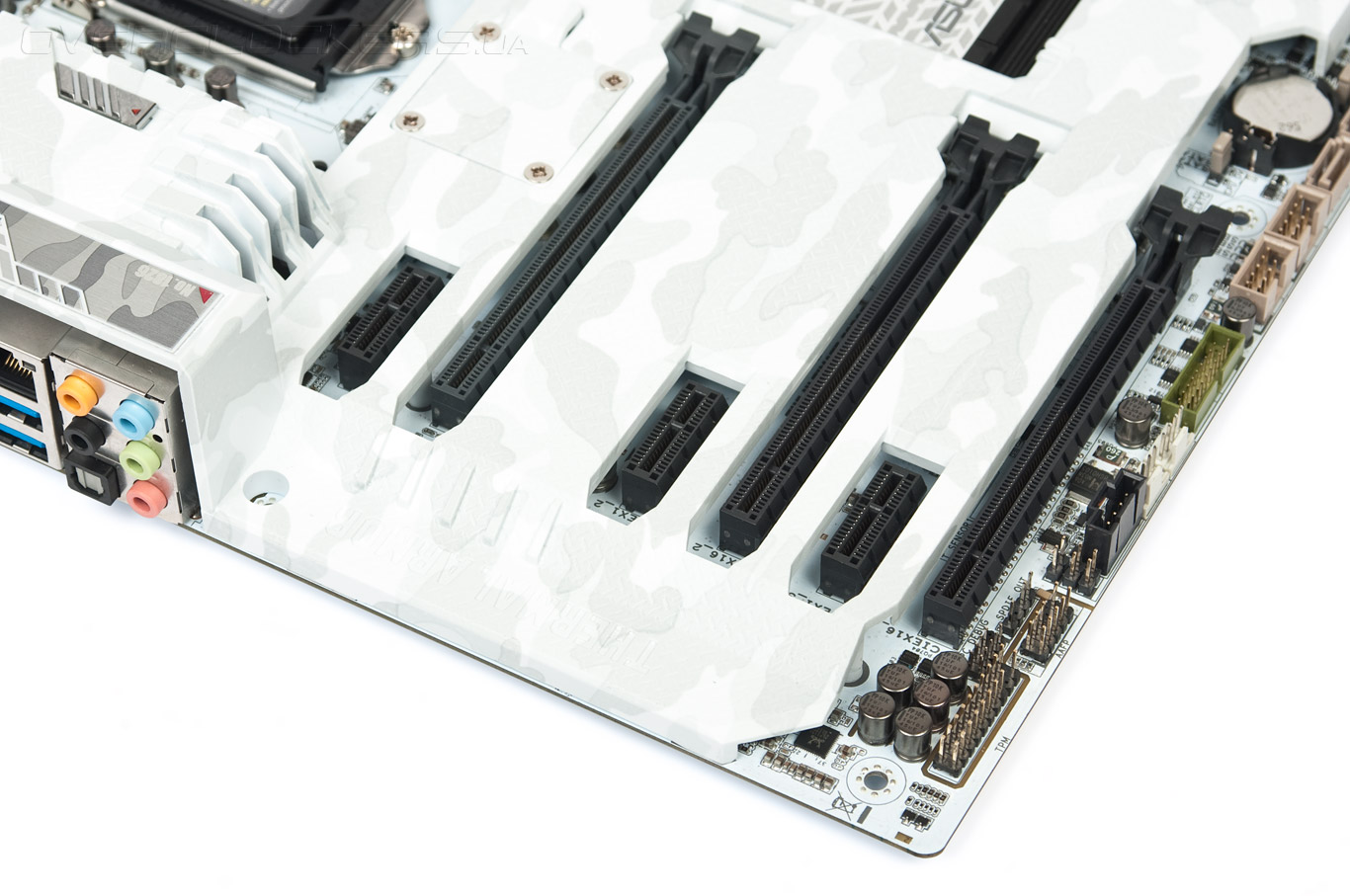

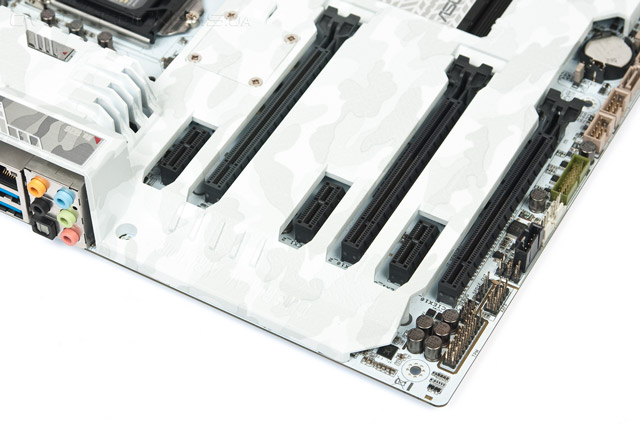

Устаревшие порты PCI отсутствуют. Шестнадцать линий PCI-E могут распределяться поровну между двумя верхними полноразмерными PCI-E x16. Для этого используются четыре коммутатора ASM1480. Четыре чипсетные линии рассредоточены между полноценным, с точки зрения конструктивного исполнения, нижним портом PCI-E x16, тремя стандартными PCI-E x1, а ещё сюда же подключен дополнительный контроллер интерфейса USB 3.0 — ASM1042. Безусловно, для всех сразу ресурсов будет недостаточно. В новом поколении чипсетов это узкое место, вероятно, удастся устранить, а пока придётся выбирать среди вариантов эксплуатации. Для технической реализации привлекли концентратор ASM1184e, как это уже однажды происходило — на борту сложной ASUS Z97-PRO(Wi-Fi ac).

ASUS Sabertooth Z97 Mark S

Благотворно сказаться на звучании должен присутствующий рядом с ALC1150 ОУ RC4580 от Texas Instruments. POST-индикатором плата не оснащена, но в первичной диагностике смогут помочь яркие красные светодиоды, образующие комплекс Q-LED. Их свечение прорывается даже из-под защитного кожуха. Один из них находится у верхнего PCI-E x16.

ASUS Sabertooth Z97 Mark S

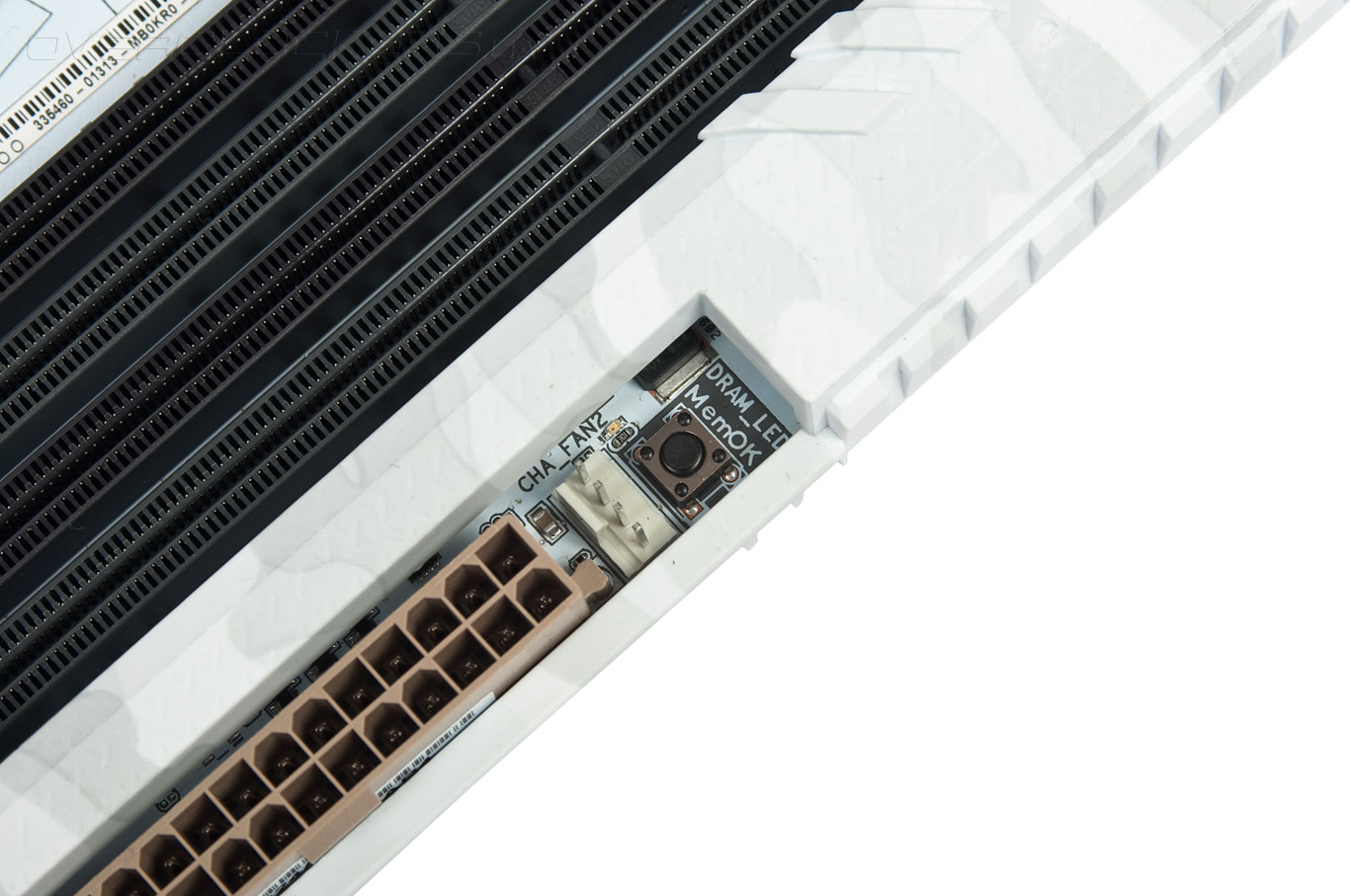

Другой из светодиодов символизирует опрос системы DRAM. В случае возникновения проблем с имеющимся набором достаточно нажать единственную кнопку на PCB MemOK! для активации лояльных настроек ОЗУ и возможности прохождения POST.

ASUS Sabertooth Z97 Mark S

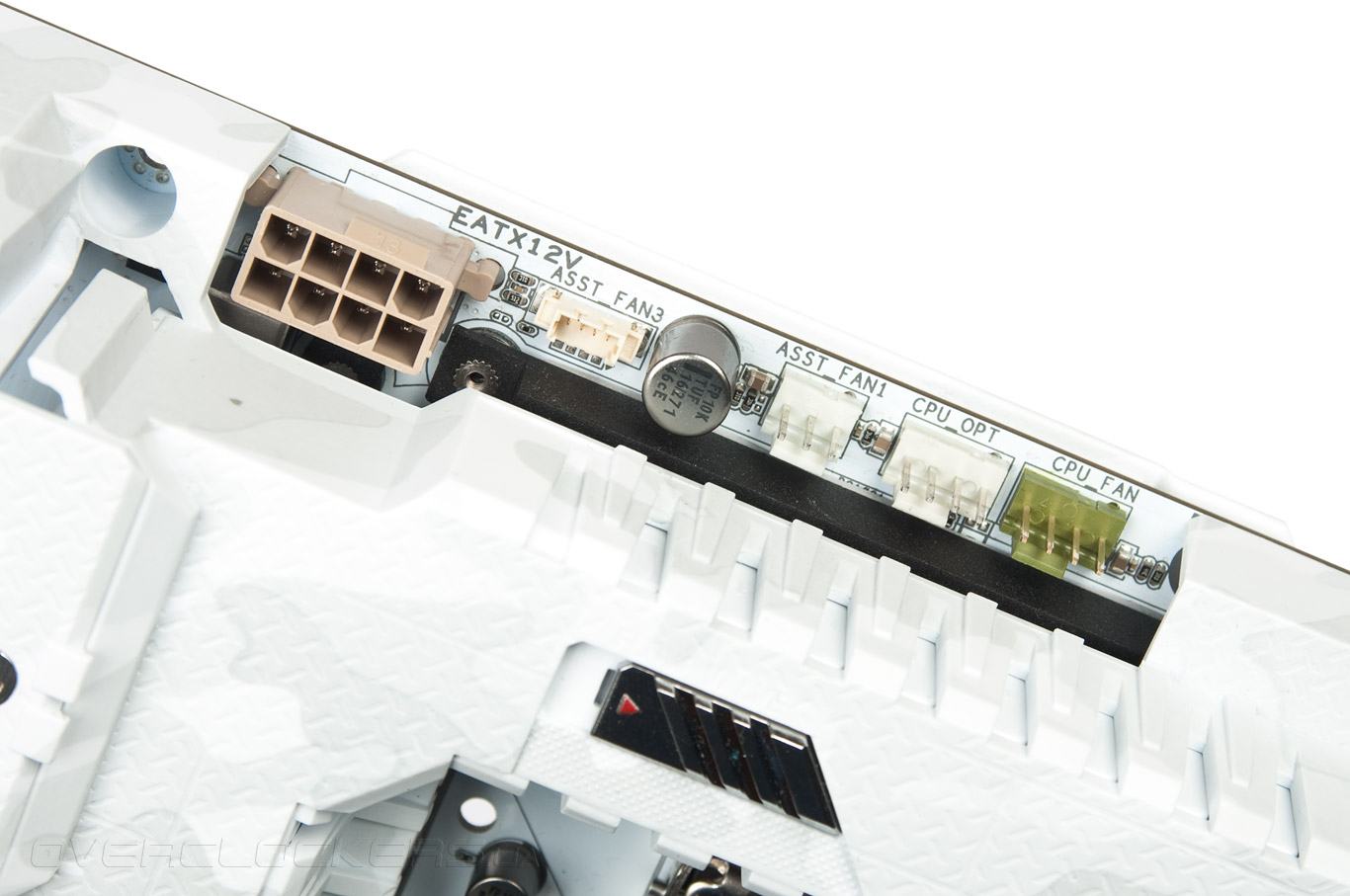

Подсистема питания ЦП использует восьмиконтактное гнездо EPS12V.

ASUS Sabertooth Z97 Mark S

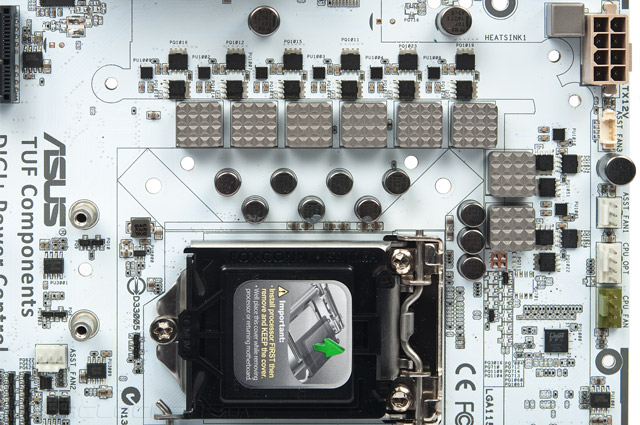

Схема организации подсистемы питания, как уже отмечалось чуть выше, полностью вторит младшей Mark 2. У нынешнего визитёра имеется заявка на лучшую организацию охлаждающего пространства, но для этого придётся прибегнуть к услугам небольших назойливых вентиляторов.

ASUS Sabertooth Z97 Mark S

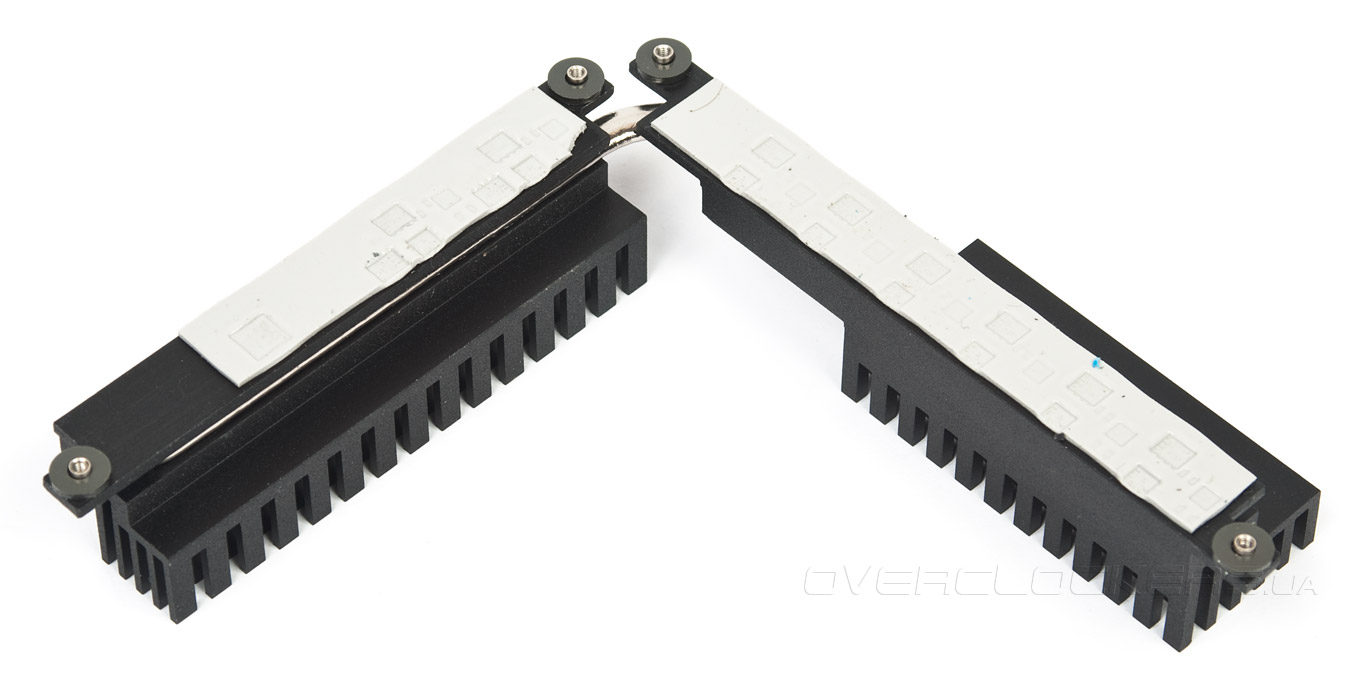

Что отличается, так это охладитель. Он больше похож на применённый в составе Gryphon Z97 Armor Edition, и здесь он немного больше. Особая конструкция с увеличенным межрёберным расстоянием должна лучше обдуваться посредством слабого потока воздуха, нагнетаемого вентилятором скромных размеров. Роль термоинтерфейса традиционно доверена прокладкам средней толщины. Крепёж производится винтами.

ASUS Sabertooth Z97 Mark S

Основу стабилизатора питания ЦП составляет ШИМ-контроллер ASP1257. Всего имеется восемь каналов. Для каждого предусмотрен независимый драйвер, контролирующий работу трёх транзисторов. Использована продукция NXP Semiconductors в лице PH6030AL и PH4030AL, в количестве одного и двух соответственно для всех восьми каналов. Подобные элементы используются и в ряде «обычных» материнских плат, для примера — в составе Z97-A. Необычно выглядят лишь дроссели.

ASUS Sabertooth Z97 Mark SASUS Sabertooth Z97 Mark S

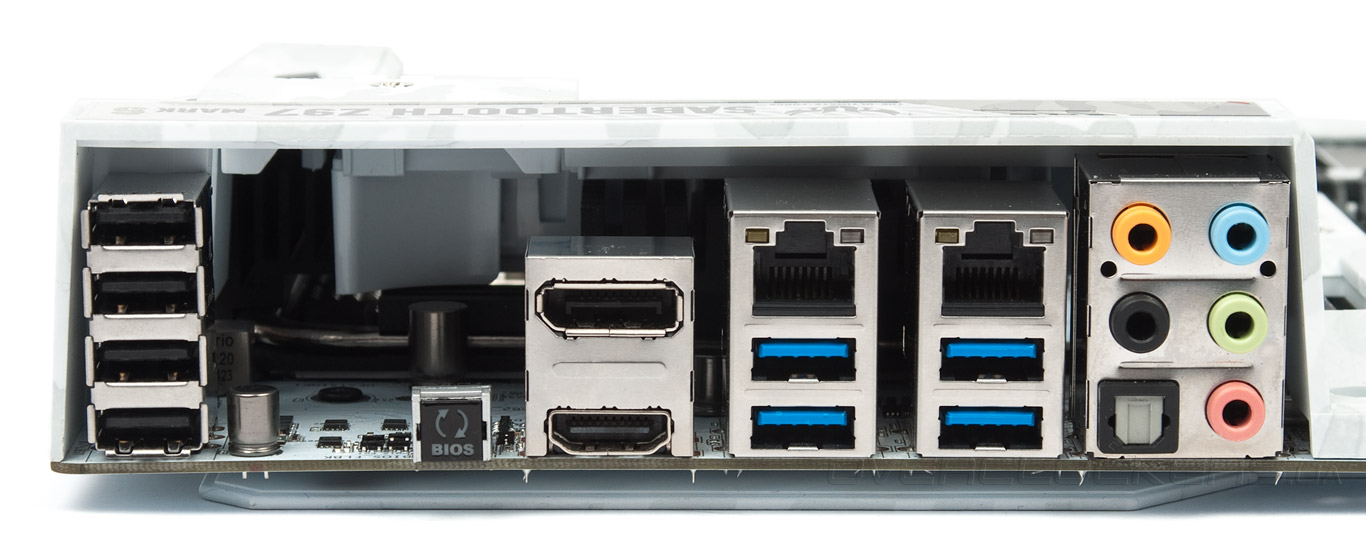

Двояко можно подойти к оценке портов ввода-вывода, размещённых на задней панели платы. Половина, состоящая из пяти аудиогнёзд, оптического, четырёх USB 3.0 и двух Etherneth-портов, не может подвергаться критике. А вот другая — выглядит ультрасовременной: здесь можно обнаружить четыре USB 2.0 и полное отсутствие PS/2, есть DispayPort и HDMI, вместе с тем нет хотя бы DVI-I, не говоря уже о D-Sub. Пустующее место предназначено для осуществления забора воздуха. Таким образом, производитель видит своё детище в руках потребителя, обладающего самым современным оборудованием. Выход HDMI оснащён конвертером уровней сигналов ASM1442.

ASUS Sabertooth Z97 Mark S

В довершение отмечу, каждый экземпляр оснащён индивидуальным серийным номером, красующимся над аудиогнёздами. Размещаем ещё одно фото — с установленными белыми заглушками — для полного понимания образа продукта. Остальные изолирующие (и не только) элементы, напомню, исключительно чёрного цвета.

ASUS Sabertooth Z97 Mark S

С какими-либо откровениями при осмотре конструктивных особенностей мы не столкнулись. Ещё при тестировании Mark 2 новое семейство оставило о себе хорошее впечатление, поэтому и сегодня не должно быть неприятностей при тестировании, как быстродействия, так и при изучении разгонных способностей изделия. Но прежде осмотрим программные возможности продукта.
