Обзор материнской платы ASUS ROG Strix Z390-E Gaming. Исполнитель обязанностей

Старшей серией плат у компании ASUS для процессоров Intel Coffee Lake-S является ROG Maximus, именно там следует искать все современные наработки инженеров, тут же проходят обкатку новейшие решения в области ПО и технологически эксперименты. Сегментом ниже расположилась группа моделей плат ROG Strix, чьей аудиторией должны стать энтузиасты, сконцентрированные на высоком быстродействии ПК, в играх — как один из очевидных вариантов. Попавшая к нам на обзор модель является старшей в серии, её роль — стать образцом для отчёта возможностей плат из категории мейнстрим.

ASUS ROG Strix Z390-E Gaming

На обильное число бонусов тут рассчитывать не стоит, возможности построения системы будут базироваться вокруг логики Intel Z390, наличествующий адаптер беспроводных сетей использует последние веяния — новый тип интерфейса с именем CNVi. Дополнительных контроллеров на плате нет, перечень её характеристик собран в таблице ниже.

Модель ASUS ROG Strix Z390-E Gaming
Официальная страница продукта в Сети asus.com
Чипсет Intel Z390
Процессорный разъём Socket 1151
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3733*/3866*/4000*/4133*/4266*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре) Intel UHD 610/630
Видеоразъёмы DisplayPort, HDMI
Количество подключаемых вентиляторов 7x 4pin, 1x 5pin (Extension Fan connector)
Порты PS/2 1 (клавиатура/мышь)
Порты USB 5 х 3.1 Gen2 (4 разъёма на задней панели (1x C), Z390)
4 х 3.1 Gen1 (2 разъёма на задней панели, Z390)
6 x 2.0 (2 разъёма на задней панели, Z390)
VR Ready
Serial ATA 6 x SATA 6 Гбит/с (Z390)
RAID 0, 1, 5, 10 (SATA, Z390)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220A (Realtek ALC1220)
Op Amp — Texas Instruments RC4580 и OPA1688
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Intel Dual Band Wireless-AC 9560 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 5)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Q-LED (CPU, DRAM, VGA, Boot Device LED), переключатель MemOK! II, колодки: Asus Node, Thermal sensor; технологии: Lighting Control Center (система подсветки ROG Aura, включая пару Aura RGB Strip Header и Aura Addressable Strip Header), Armoury Crate и прочие; поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, комплектация внешней антенной Wi-Fi
Цена в рознице, $ 273

Казалось бы, отказ от сторонних контроллеров должен был привести к понижению уровня отпускной цены, но этого не произошло. Напротив, ROG Strix Z390-E Gaming обойдётся дороже предшественницы. Попробуем выяснить, почему это произошло.

Упаковка и комплектация

Коробка стандартных размеров, оформление чем-то новым не отличается.

ASUS ROG Strix Z390-E Gaming

Одно из особых свойств — наличие вспомогательного охладителя для секции VRM, это олицетворяет первая же небольшая картинка в перечне Special Features.

ASUS ROG Strix Z390-E Gaming

В комплекте есть:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • семь нейлоновых стяжек;
  • два комплекта крепёжных винтов и стоек для устройств формата M.2;
  • комплект наклеек с различными изображениями серии ROG Strix, в том числе и для кабелей;
  • приветственная брошюра владельца устройства ROG;
  • диск с драйверами и фирменным ПО;
  • табличка на дверь «GAME ON! YOU SHALL NOT PASS»/«GAME OFF! YOU MAY ENTER»;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • удлинитель для подключения управляемой светодиодной ленты;
  • удлинитель для подключения светодиодной ленты RGB;
  • двойной жёсткий мостик для организации SLI;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • одна выносная термопара;
  • выносная антенна с возможностью фиксации лишь одного положения;
  • трёхпроводной вентилятор и комплект крепёжных винтов.
ASUS ROG Strix Z390-E Gaming

Что тут изменилось? Расширился набор наклеек, заглушка на задней панели предустановлена, как и кронштейн для вентилятора на одном из радиаторов. В комплекте появился сам охладитель и комплект крепежа. Вентилятор производства Sunon, его модель — MagLev MF40101V2-10000-G99 (DC12V, 0,59W).

Внешний вид

Вместо кнопки MemOK! используется двухпозиционный переключатель, теперь кривотолки исключены. Более никаких элементов управления нет, из четырёх разноцветных светодиодов набран комплекс Q-LED, облегчающий первичную диагностику. Словом, модель для разовой сборки, а не под открытый тестовый стенд. Для закрепления в корпусе предусмотрены девять отверстий. Вся подсветка устройства собрана на декоративном козырьке.

ASUS ROG Strix Z390-E Gaming

Обратная сторона может удивить дублированием именования модели, а вот электронных компонентов тут практически нет.

ASUS ROG Strix Z390-E Gaming

Охладитель хаба представляет собой «двухэтажный» брусок из легкосплавного металла, без подсветки.

ASUS ROG Strix Z390-E Gaming

Посадочных мест под устройства M.2 — два, они оба оснащены предустановленными охладителями.

ASUS ROG Strix Z390-E Gaming

Сверху есть ограничение по длине — предельная равна 80 мм. Слот предназначен для двух типов интерфейса.

ASUS ROG Strix Z390-E Gaming

Снизу ограничений нет, но линии SATA здесь не подведены. На каждом из охладителей уже есть полоса из термопроводника.

ASUS ROG Strix Z390-E Gaming

Выходов SATA всего шесть и все они продольные.

ASUS ROG Strix Z390-E Gaming

Под корпусные кабели USB предназначены четыре колодки — две поколения 2.0, одна — 3.1 Gen1 и ещё есть одна стойка под симметричный выход последнего поколения.

ASUS ROG Strix Z390-E Gaming

Процессорные линии PCI-E могут быть разделены поровну между двумя армированными слотами. Все остальные, выполненные из традиционного пластика, будут работать с хабом.

ASUS ROG Strix Z390-E Gaming

Звуковой кодек оснащён собственным экраном, вспомогательного DAC тут нет, зато есть пара ОУ и группа из специальных аудиоконденсаторов.

ASUS ROG Strix Z390-E Gaming

Новое гнездо — Node, необходимо для взаимодействия с фирменным оборудованием ASUS вроде БП. Другое бонусное гнездо, на пять контактов, предусмотрено для внешнего управляющего устройства под три дополнительных вентилятора, его приобретение ляжет на плечи владельца ROG Strix Z390-E Gaming. В самой плате уже заложена реализация совместной с ним работы.

ASUS ROG Strix Z390-E Gaming

Изначально положение переключателя MemOK! II установлено в позицию «ON» для лучшей совместимости с модулями DRAM.

ASUS ROG Strix Z390-E Gaming

Радиаторы достаточно простые, тепловой трубки нет. Однако есть пропилы и по бокам достаточно заметное оребрение. Высота — небольшая, не было никаких проблем совместимости с используемым габаритным кулером.

ASUS ROG Strix Z390-E Gaming

Организация стабилизатора питания ЦП соответствует высшему эшелону плат, это можно отследить по обзору ROG Maximus XI Formula. Отличаются модели силовых элементов, здесь использовали десяток NCP302045 — это сборки типа DrMOS производства ON Semiconductor. Также налицо экономия на дросселях и числе конденсаторов. В роли ШИМ-контроллера выступает традиционно перемаркированный ASP1400CTB. Два независимых канала предусмотрены для iGPU, оставшиеся восемь сборок попарно собраны в четыре «фазы» и обеспечивают стабилизацию напряжения ЦП.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

Общей площади теплопроводников на обратной стороне радиаторов вполне достаточно для полного соприкосновения с силовыми элементами. Удивил их разный цвет, а ещё расположение одного выполнено практически на грани фола, хотя всё обошлось. С охладителя хаба можно демонтировать декоративную бирку с логотипом ROG, при остром на то желании.

ASUS ROG Strix Z390-E Gaming

Под вентилятор, нагнетающий воздух в окрестности блока VRM, кронштейн уже предустановлен с завода.

ASUS ROG Strix Z390-E Gaming

Вентилятор установить можно, однако он всё же частично будет обдувать пластиковый обвес, закрепленный над задней панелью устройства. Кроме того, в деле его испытать не вышло, потому как возникла проблема совместимости с нашим кулером. Тепловые трубки проходили точно над радиатором и шли чуть выше закреплённого там кронштейна, уходя не просто вверх, а вытягиваясь по диагонали и устремляясь к торцу платы. Как по мне, использование такого приспособления потребуется в новомодных корпусах-аквариумах в сочетании с СЖО для CPU, когда полностью исключается какое-либо воздушное движение, создаваемое любым кулером в окрестностях VRM.

ASUS ROG Strix Z390-E Gaming

Охарактеризовать набор портов на задней панели можно только положительно: увеличили количество выходов USB, появился PS/2, осталась двойка самых актуальных цифровых видеопортов, в наличии и S/PDIF. Не стоит игнорировать и пару антенных соединителей. Словом, работа над ошибками после выхода платы на основе Intel Z370 проделана успешно.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

Возможности UEFI

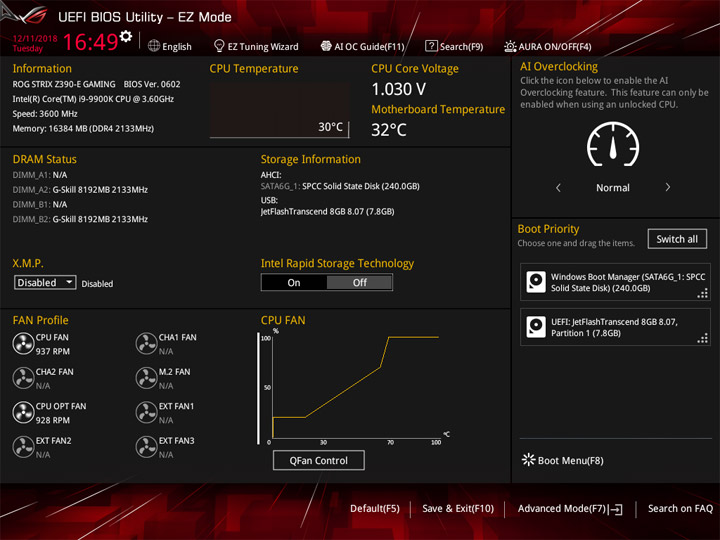

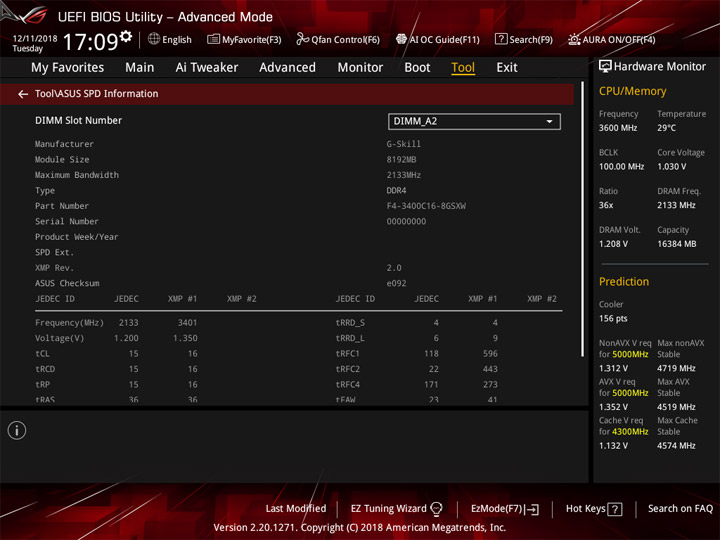

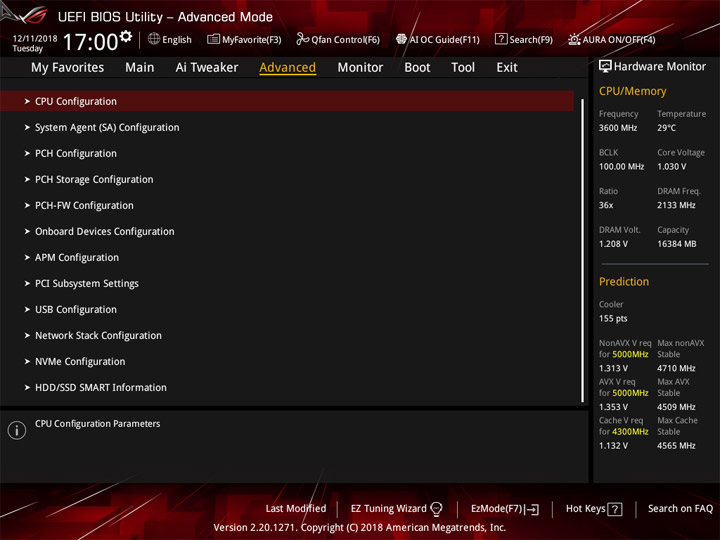

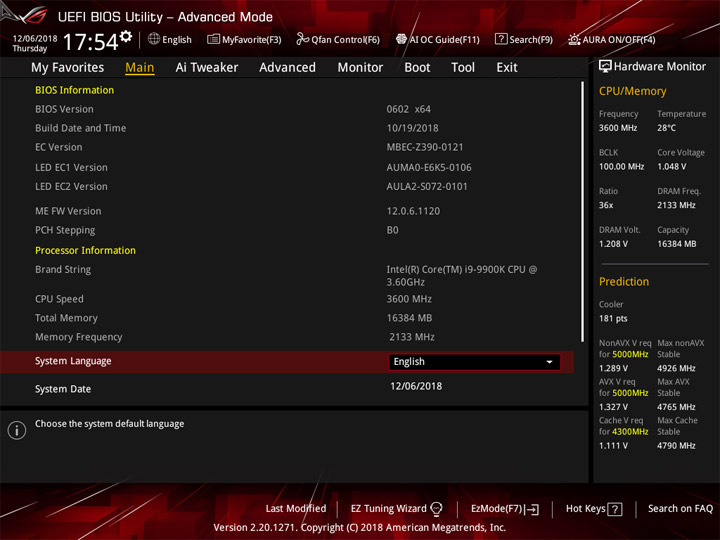

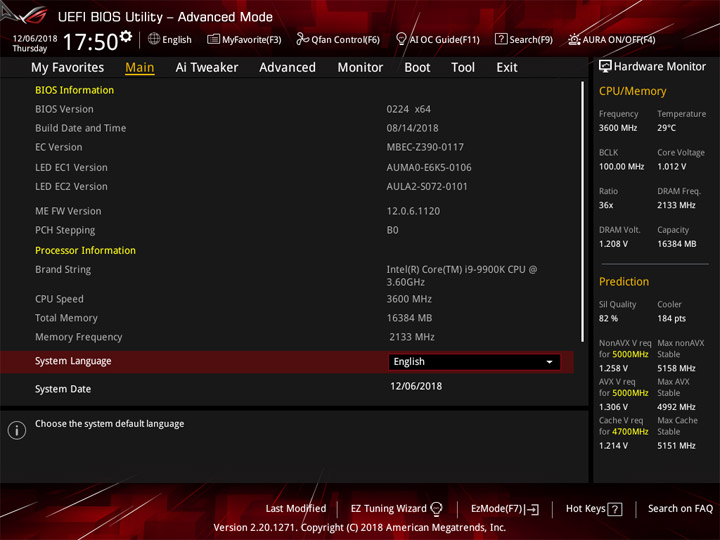

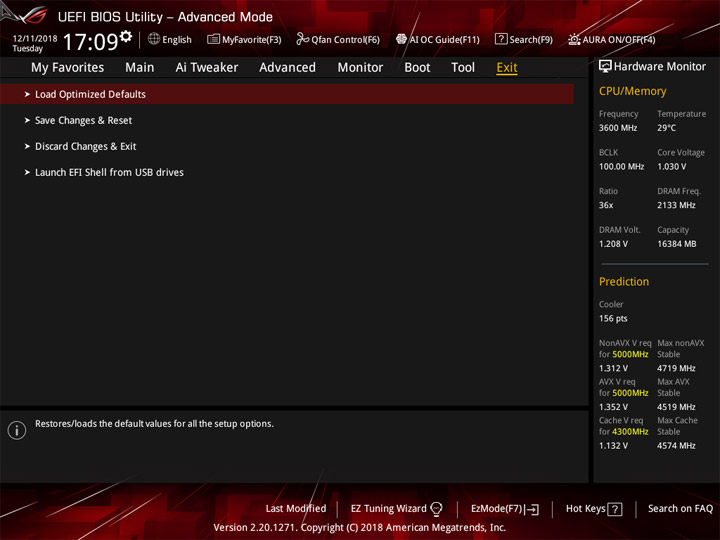

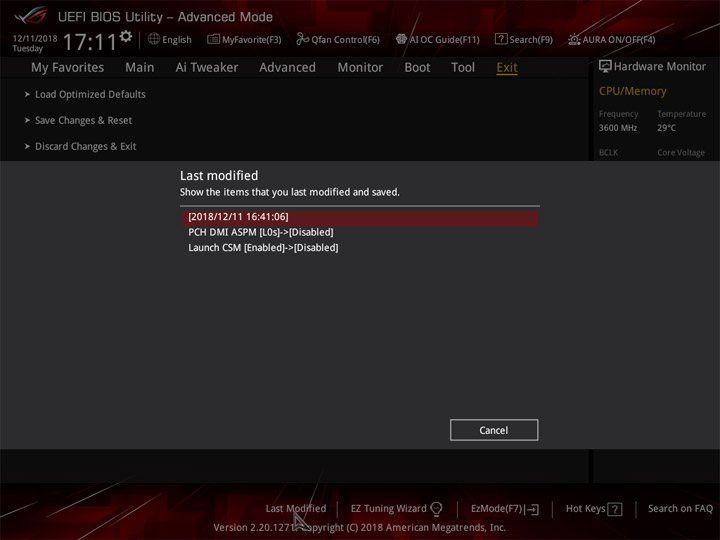

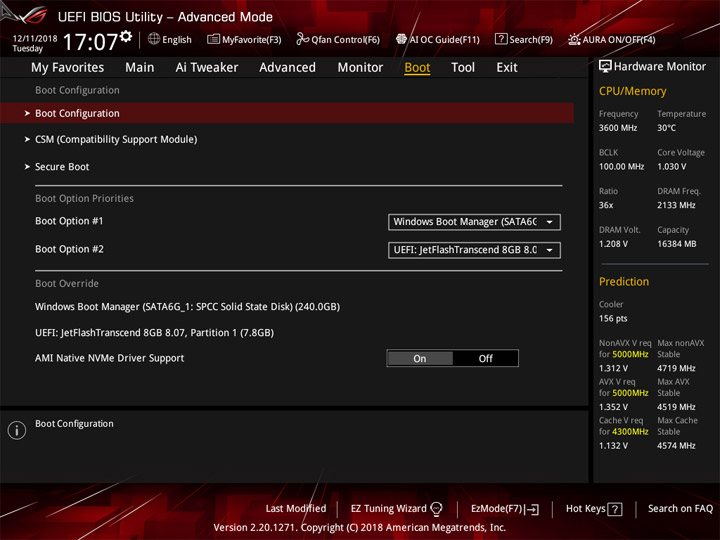

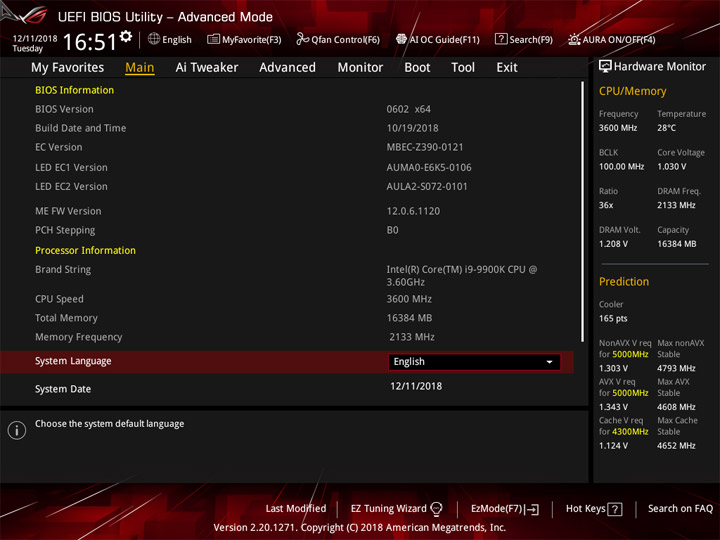

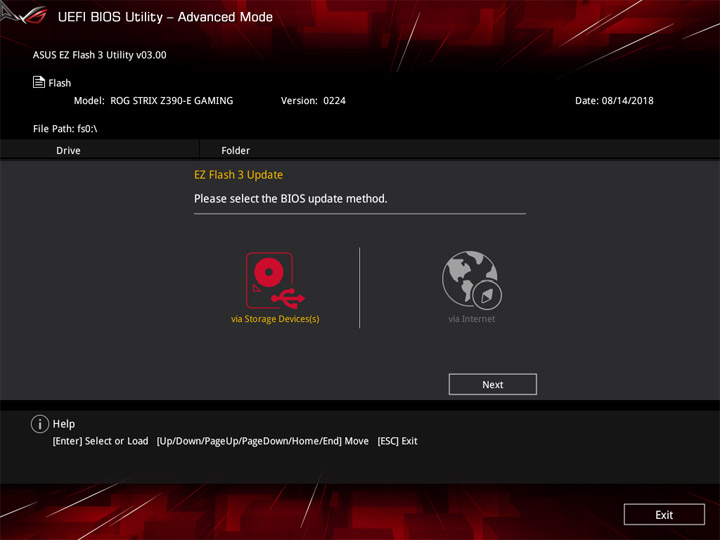

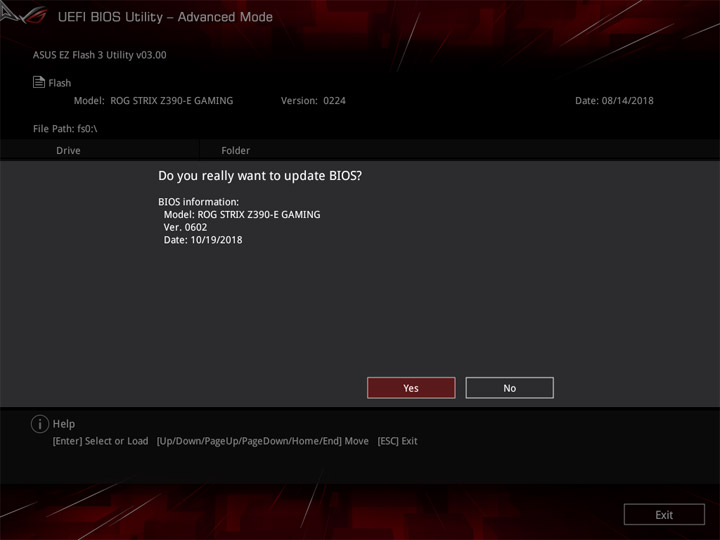

Интерфейс оставили без изменений, добавив чуть больше деталей и справочных полей. Обновления сборки UEFI без запинок прошло с привлечением механизма Ez Flash.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

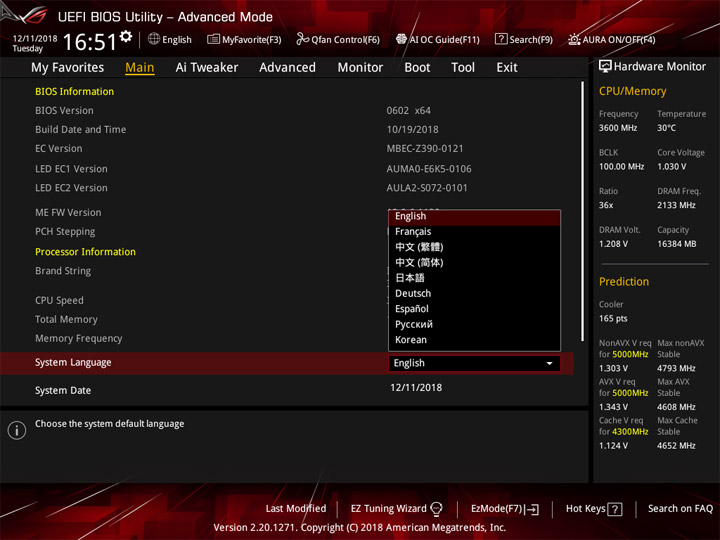

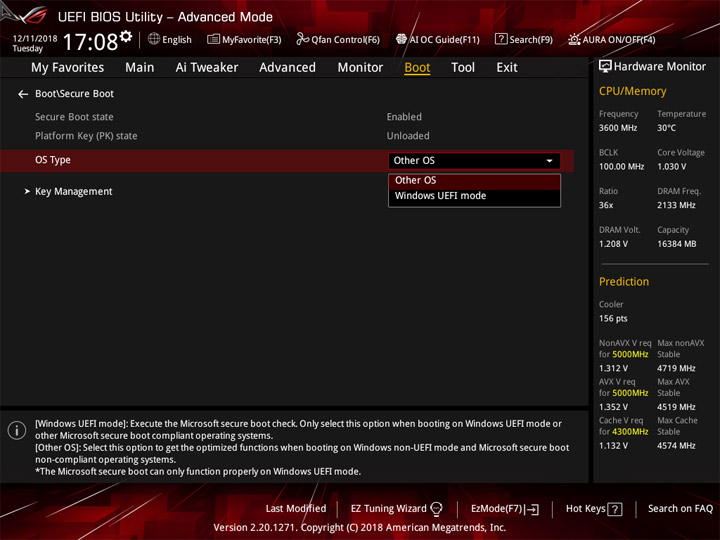

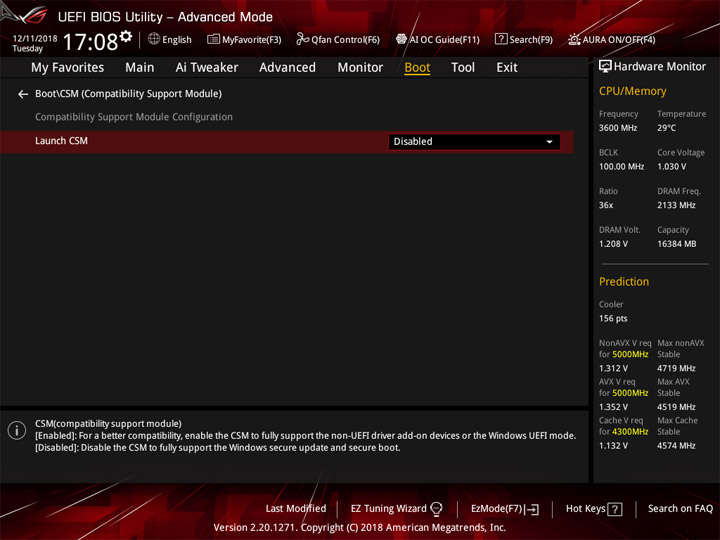

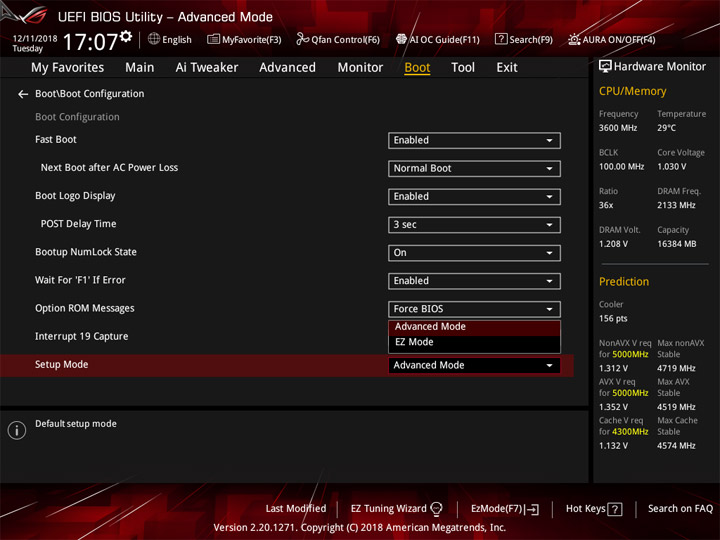

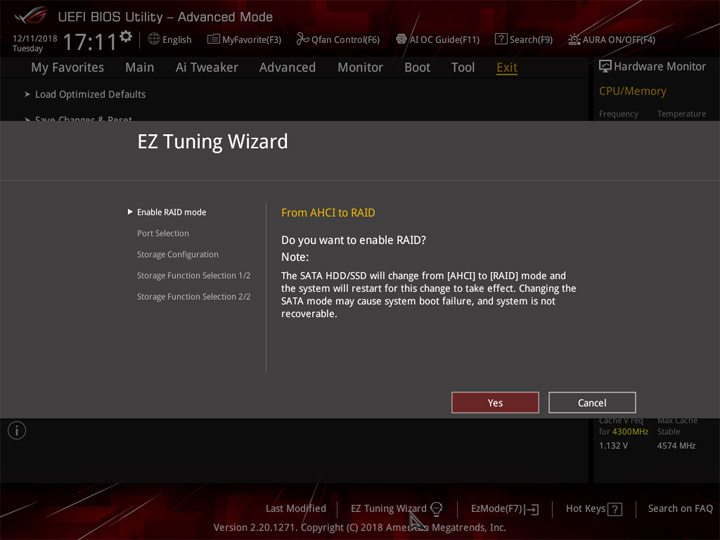

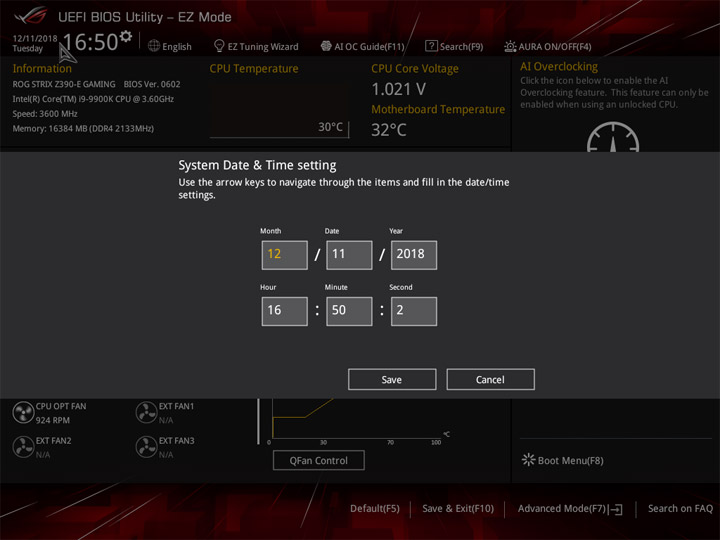

Упрощённое меню предназначено для базовых вещей: выбор локализации, установка даты, времени, модификация списка и порядка в нём загрузочных устройств. При желании, можно активировать XMP. Контроль работы вентиляторов производится в отдельном меню — QFan Control.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

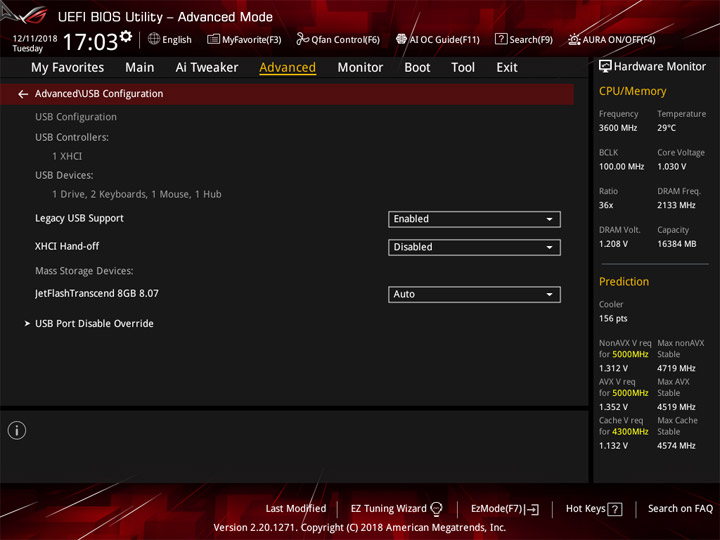

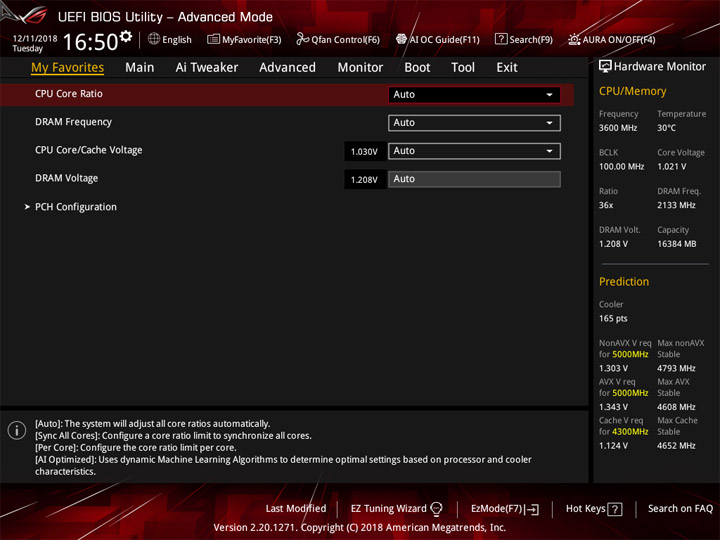

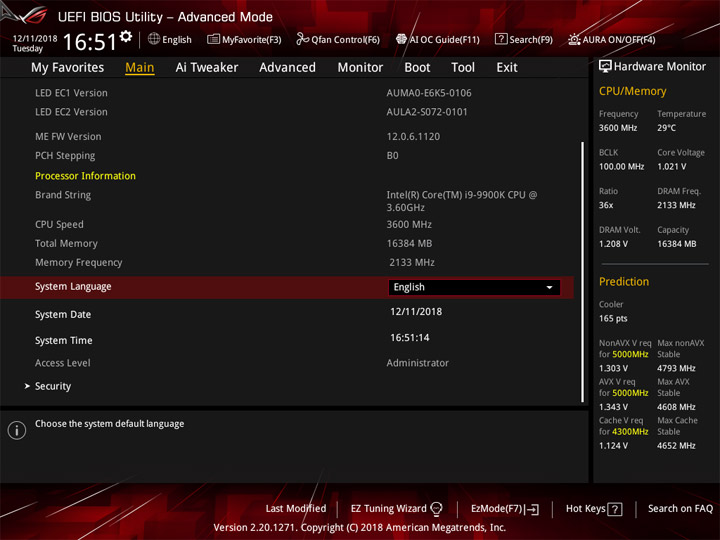

Первый пункт в расширенном меню — сборник избранных пунктов. Его будет полезно отредактировать на свой вкус при длительных экспериментах с разгоном ПК.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

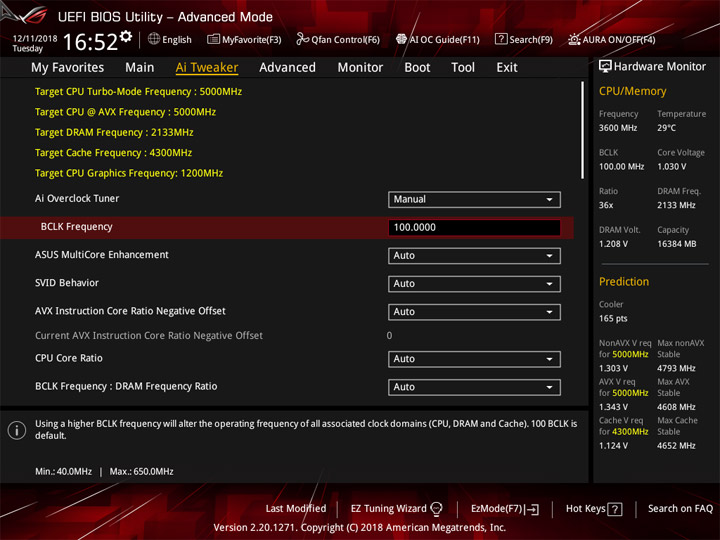

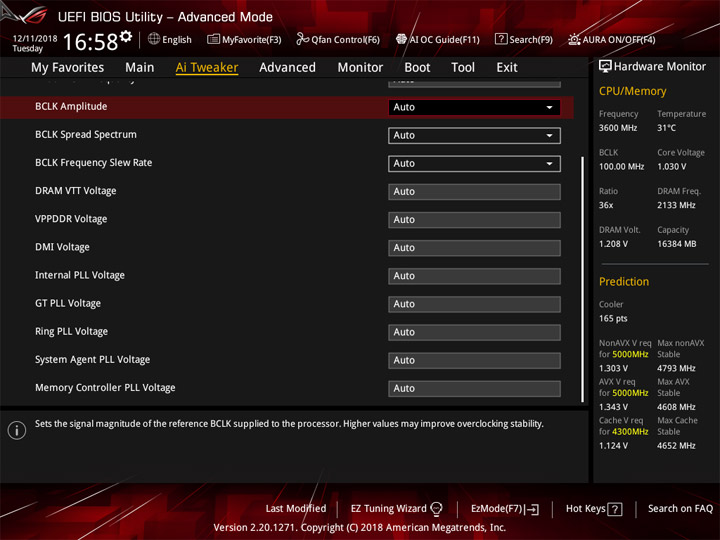

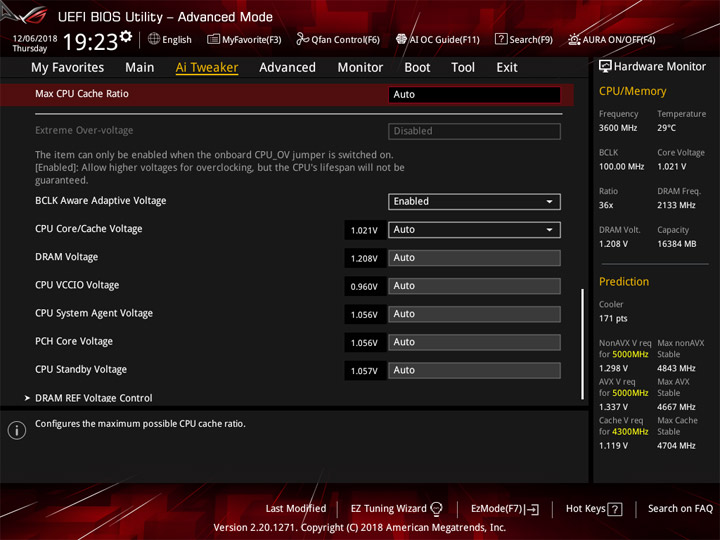

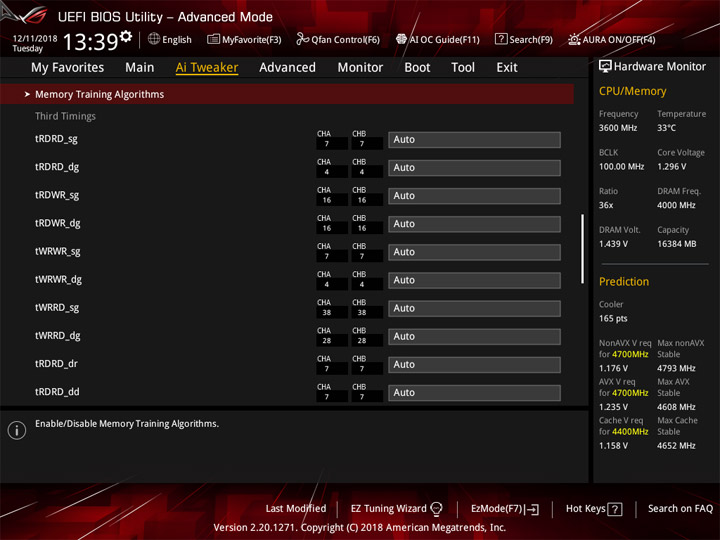

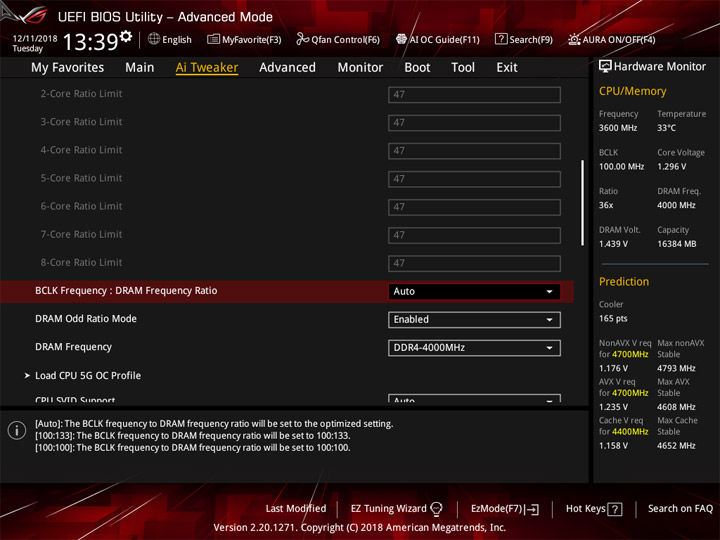

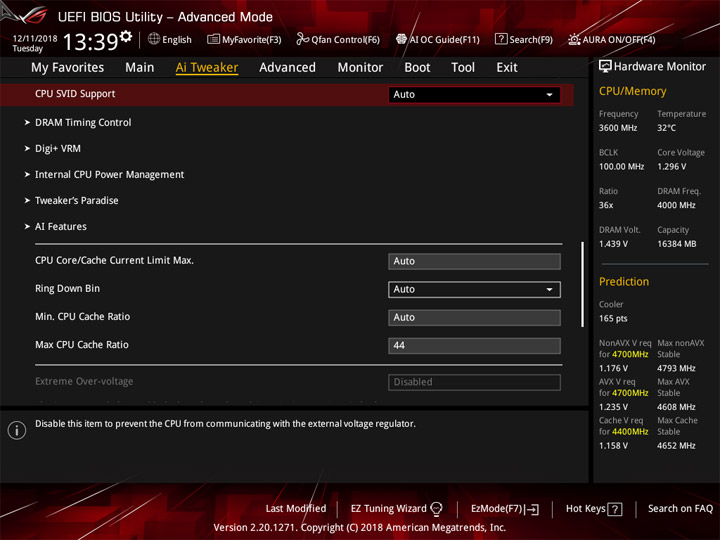

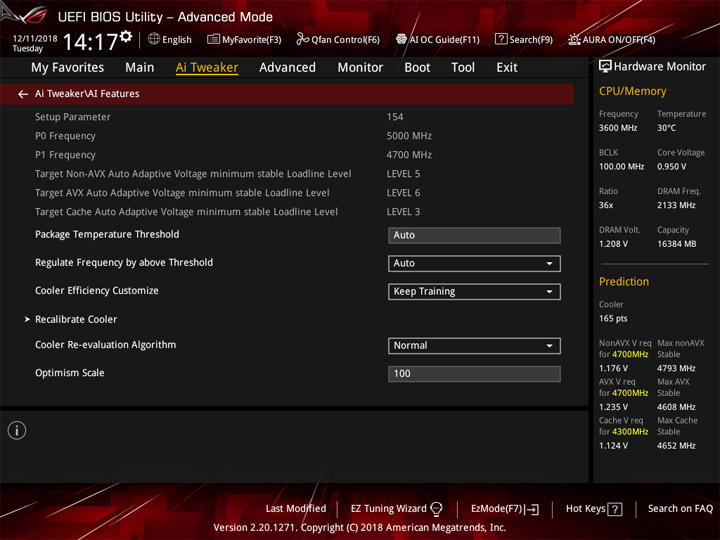

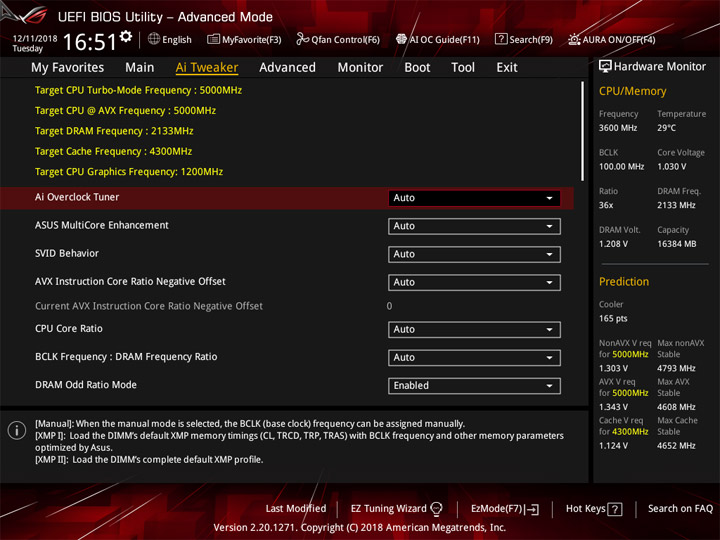

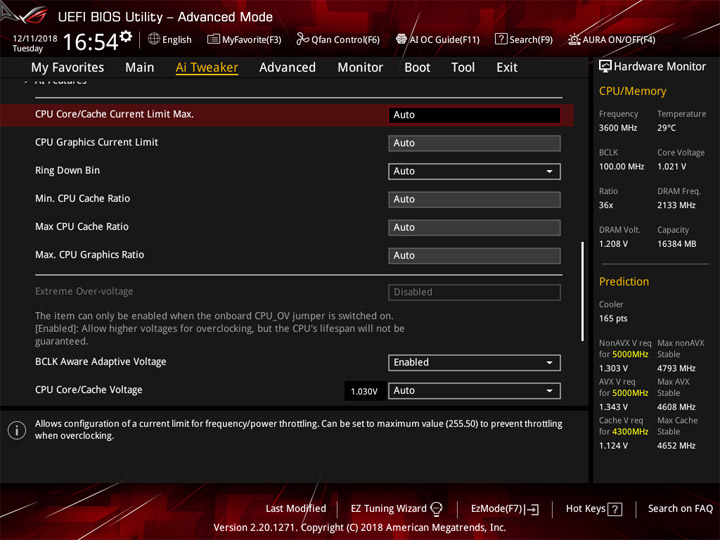

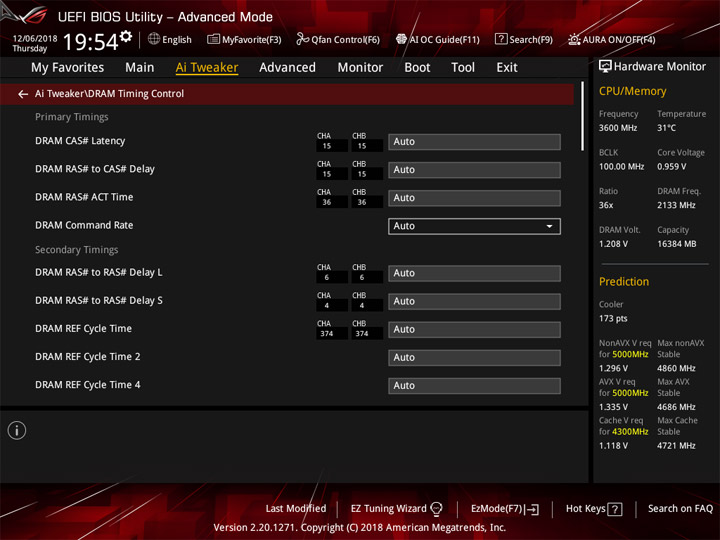

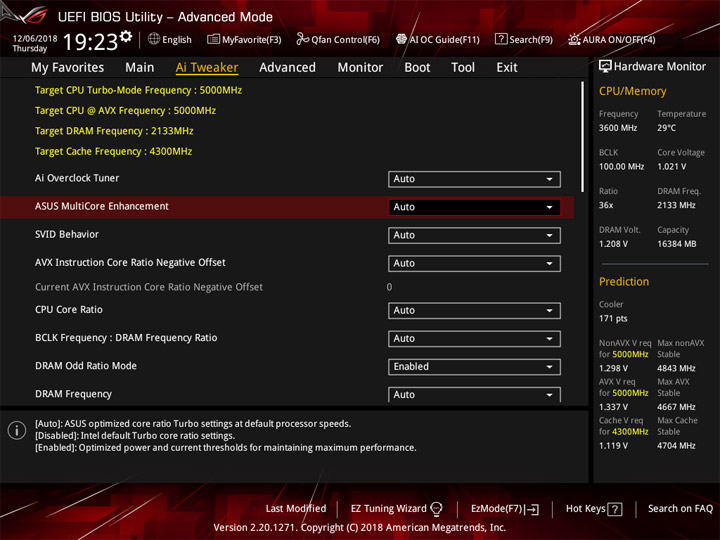

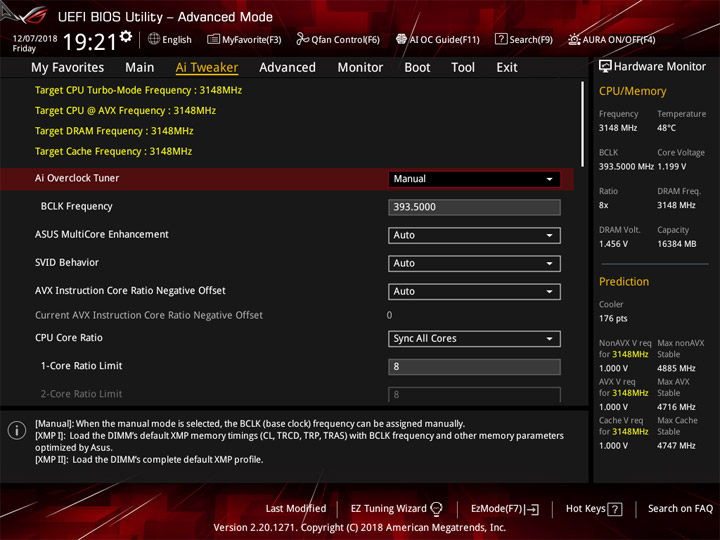

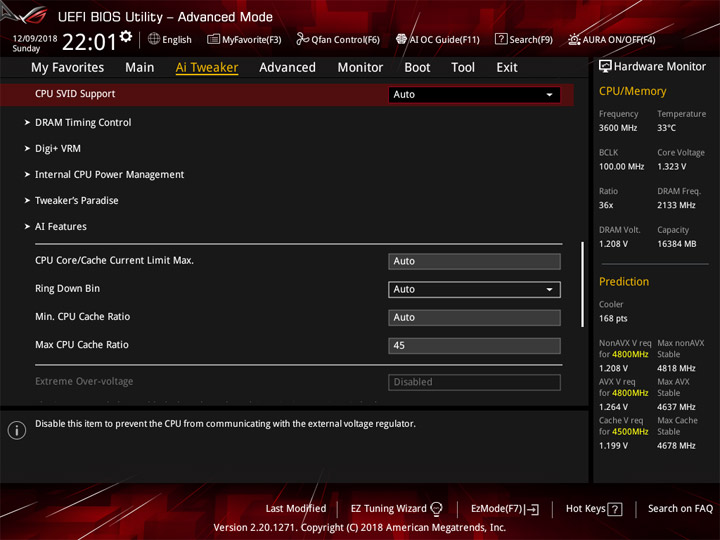

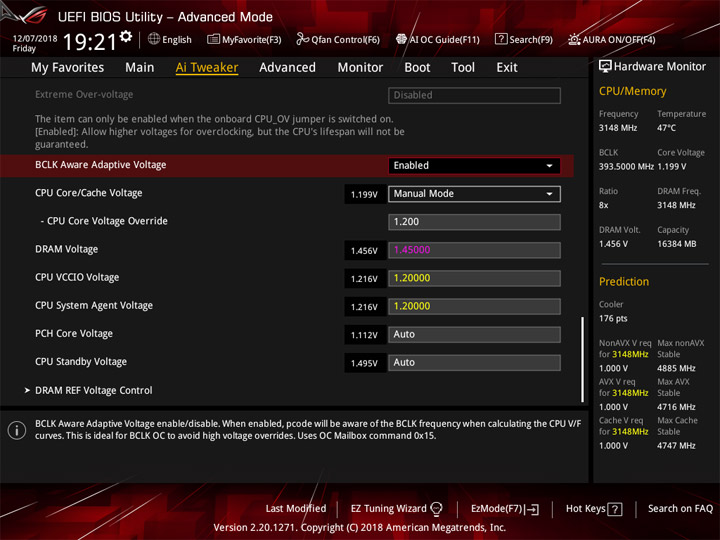

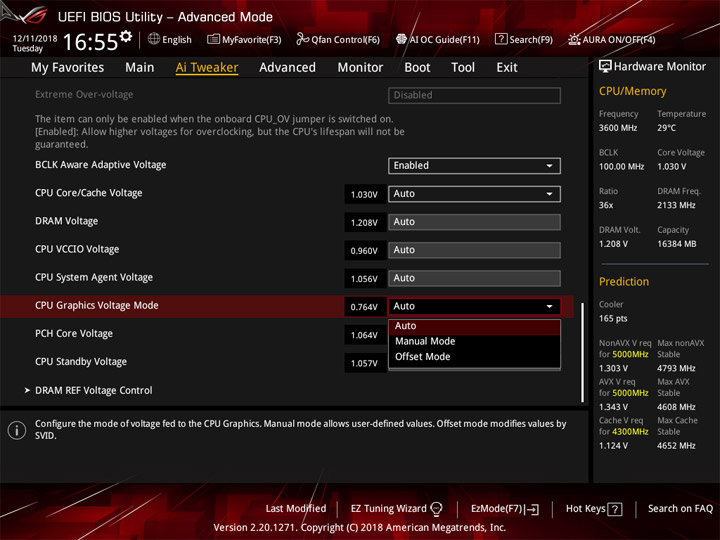

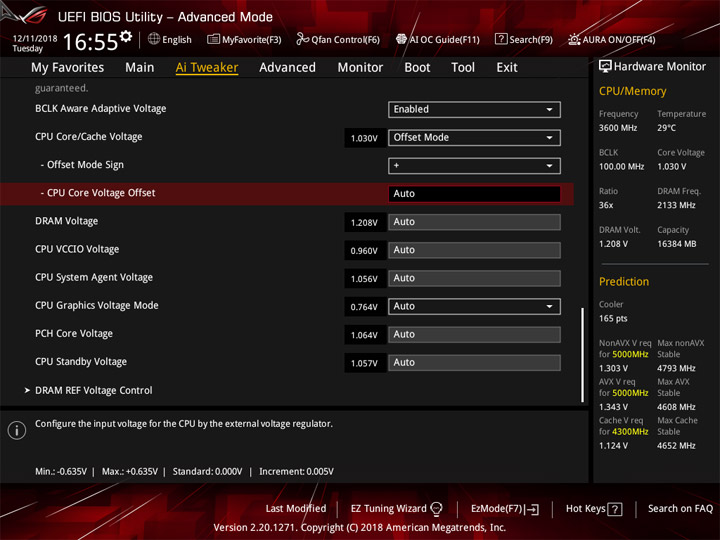

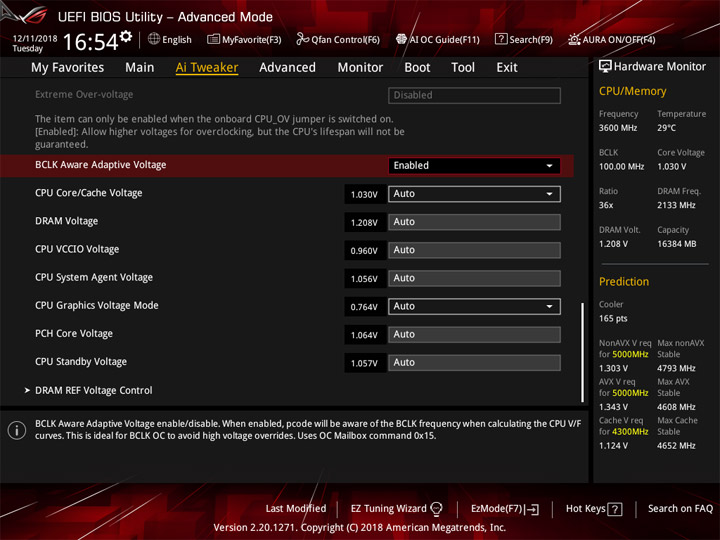

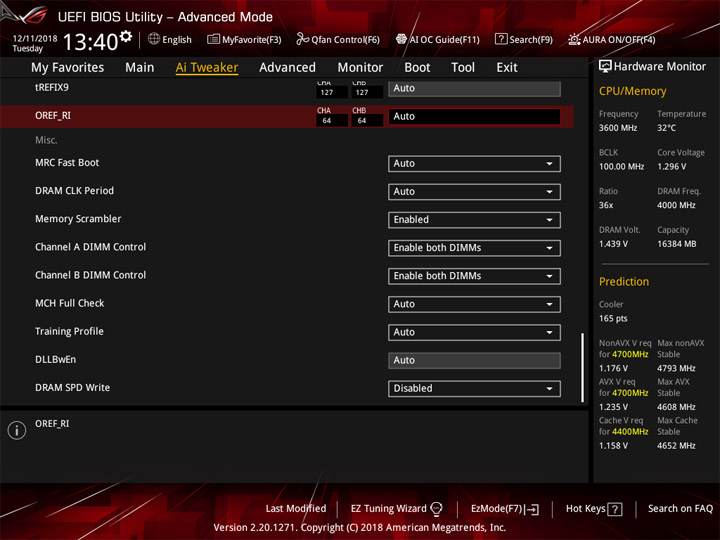

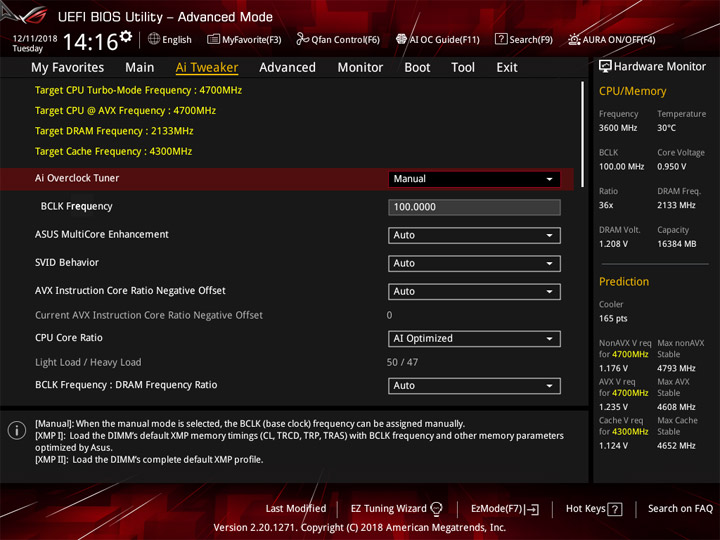

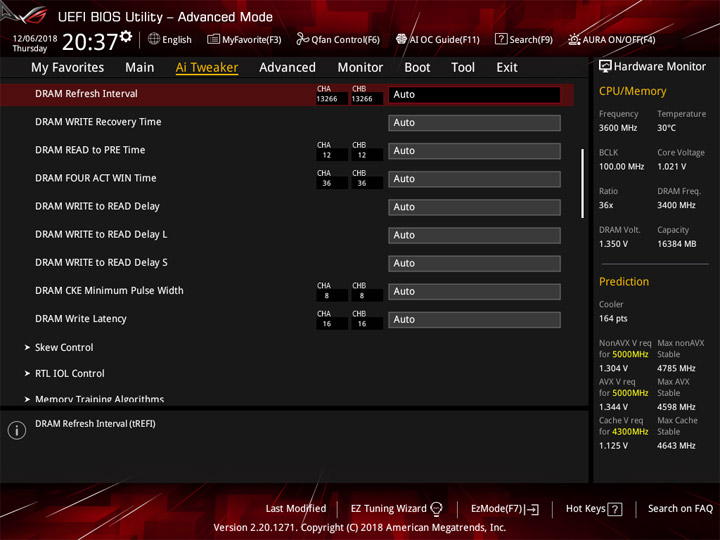

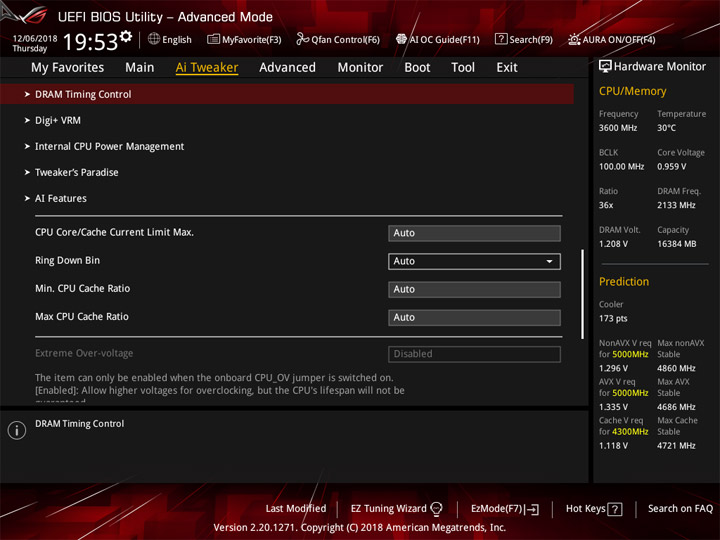

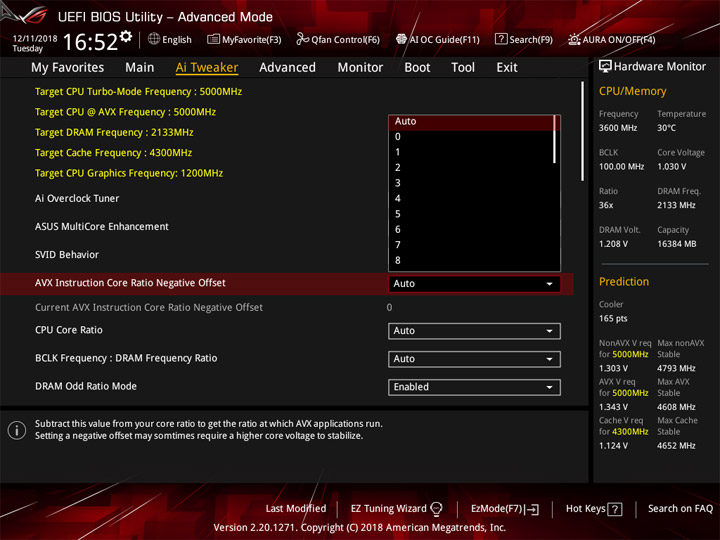

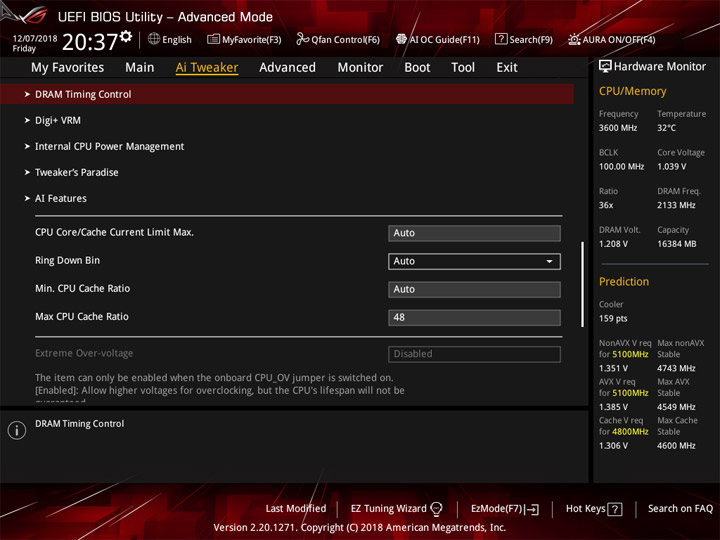

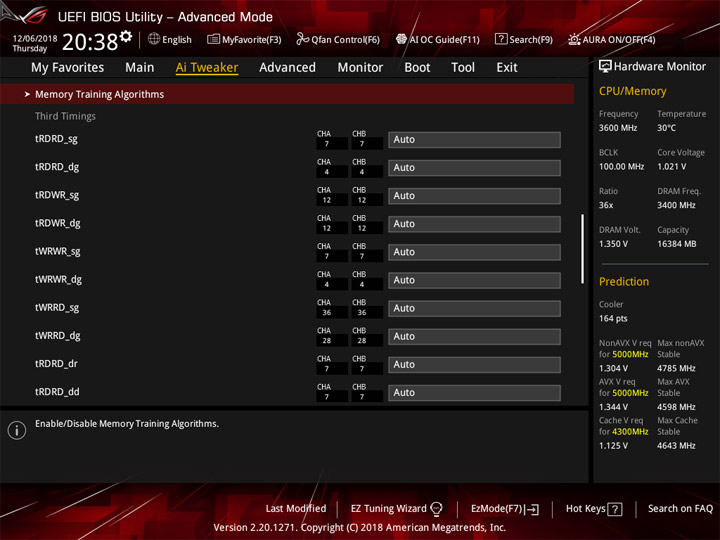

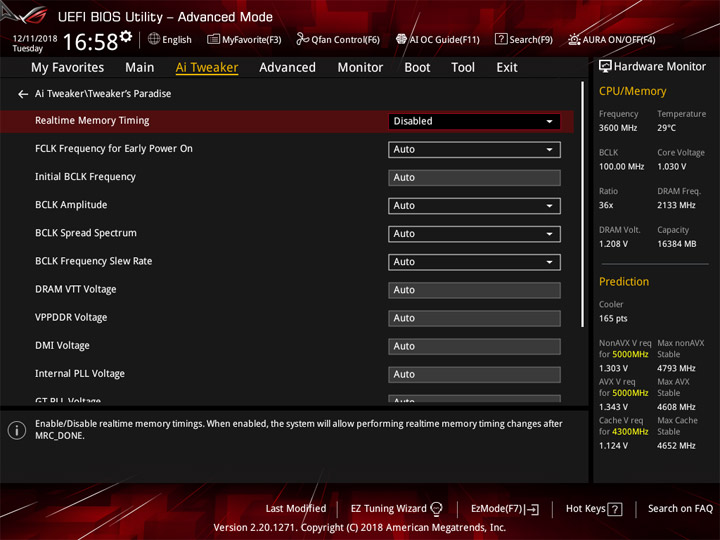

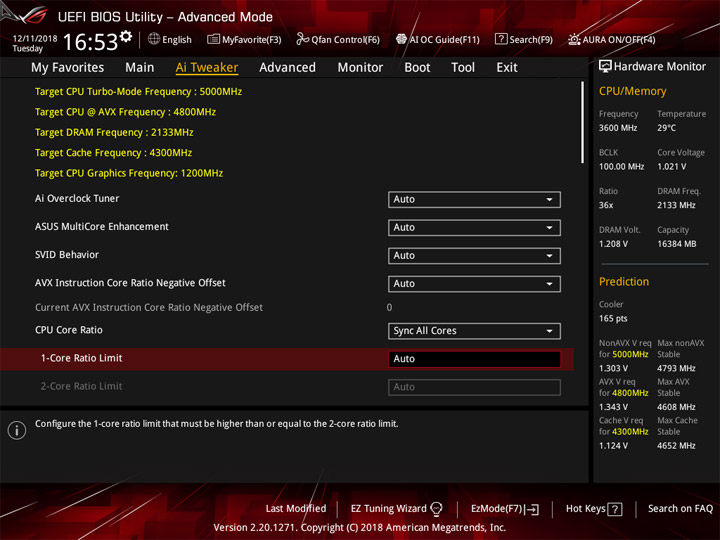

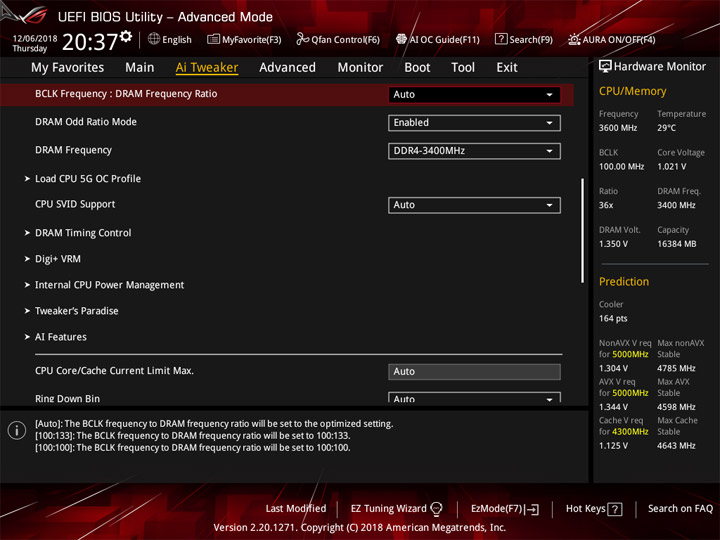

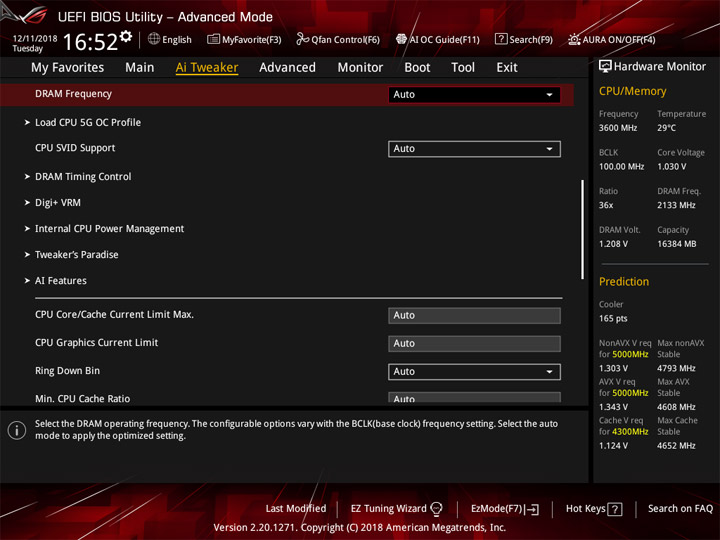

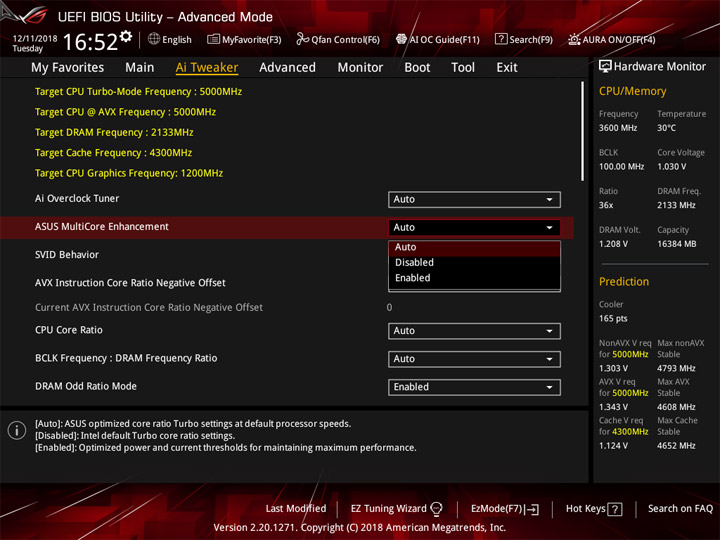

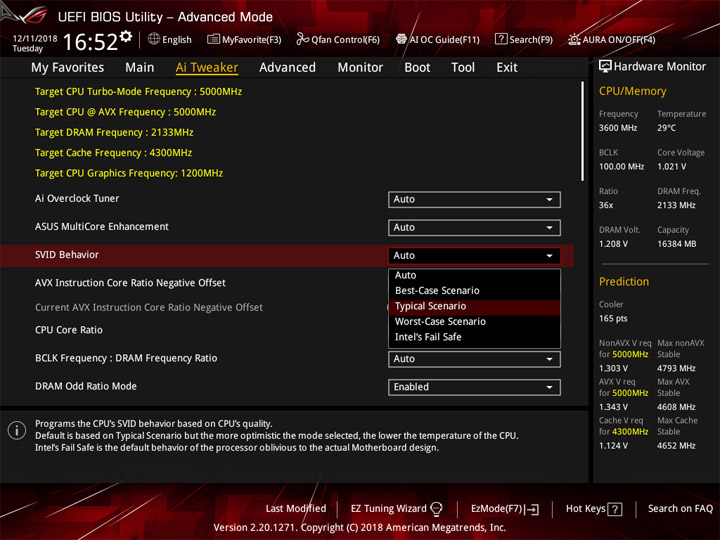

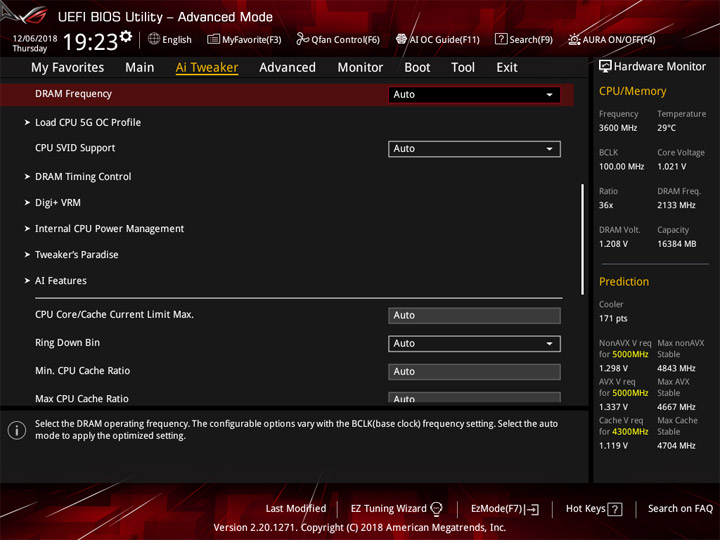

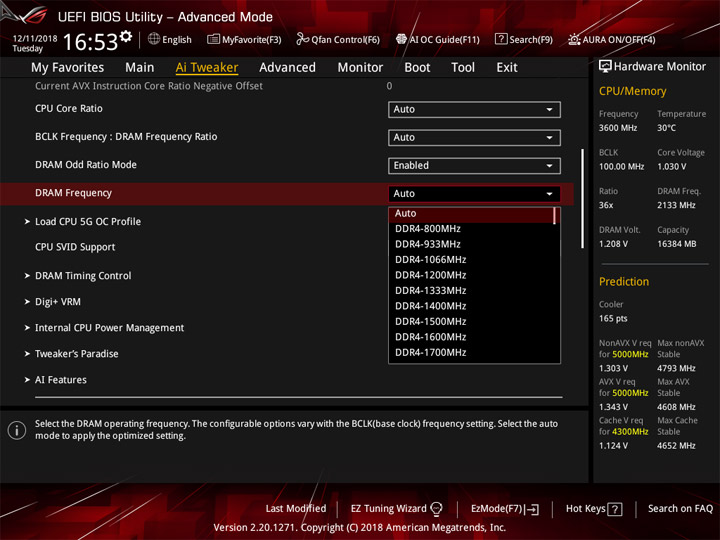

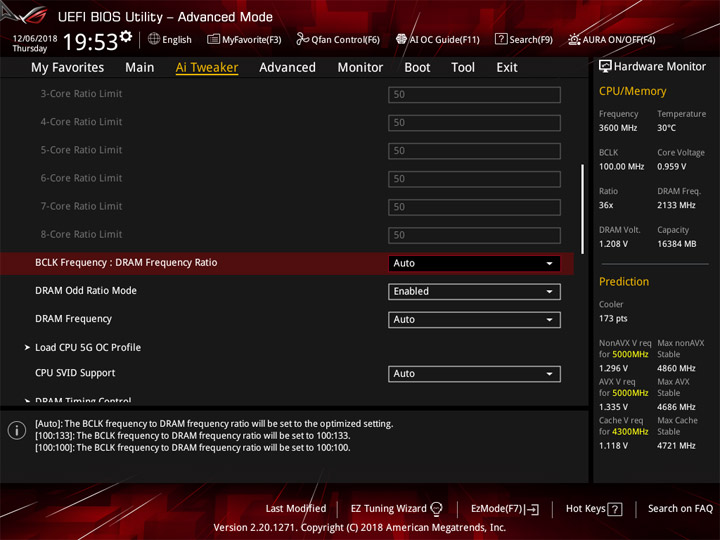

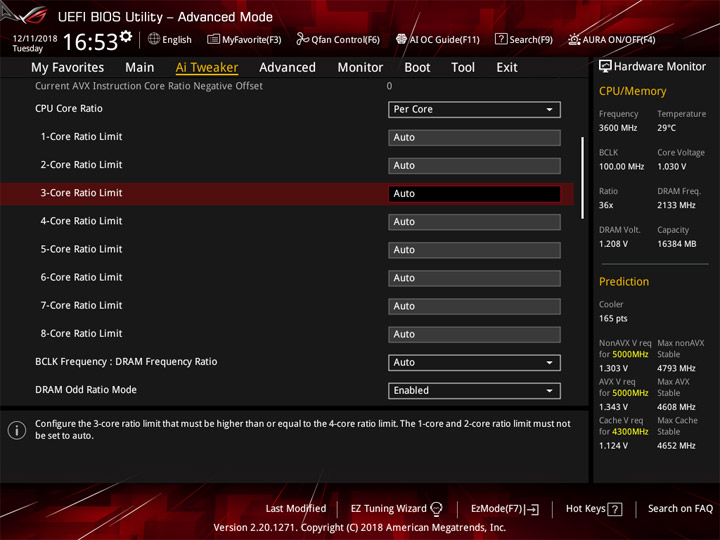

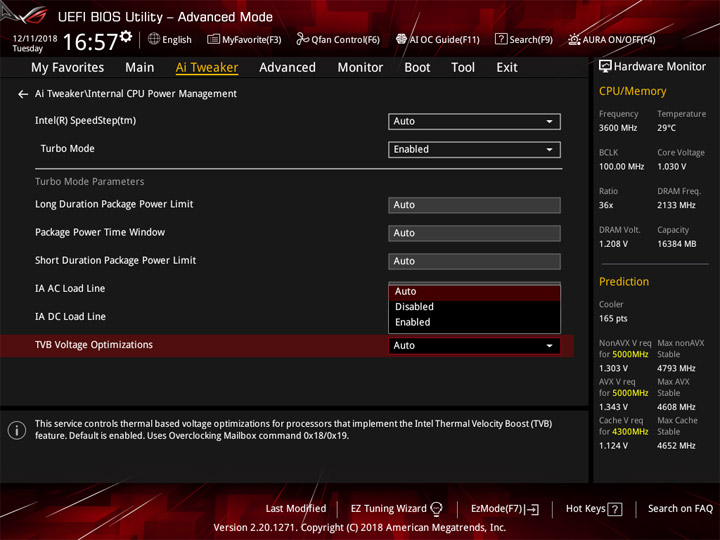

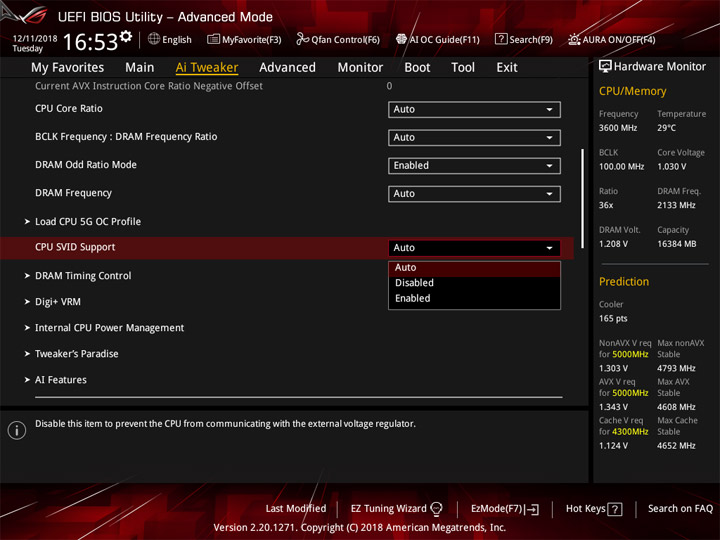

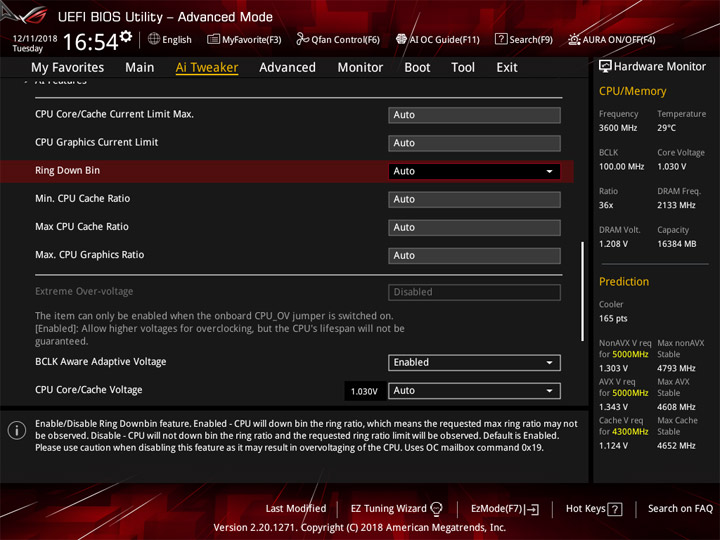

Структура и наполнение рубрики Ai Tweaker осталась прежней — здесь сконцентрированы механизмы под разгон системы. Обновился информационный уголок в правом нижнему углу экрана, там действующие напряжения сменились своеобразным паспортом для используемого ЦП и его кулера.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

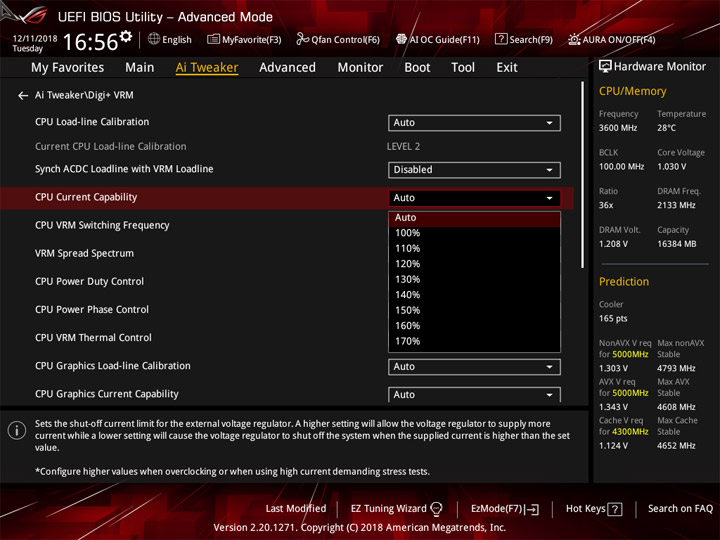

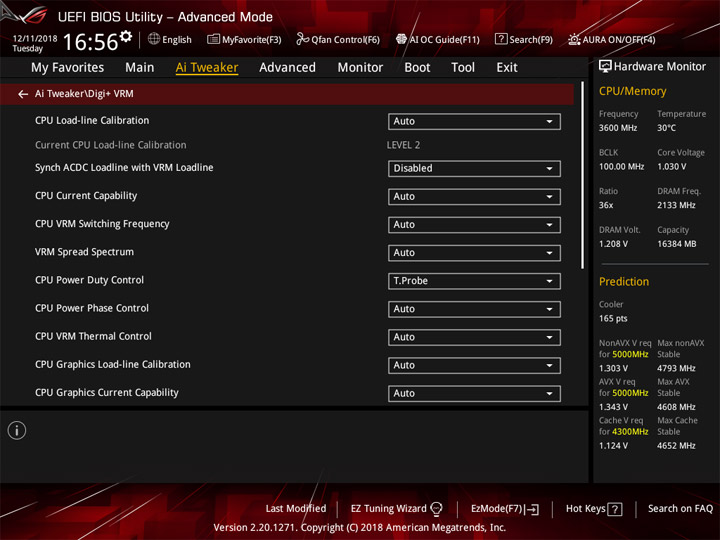

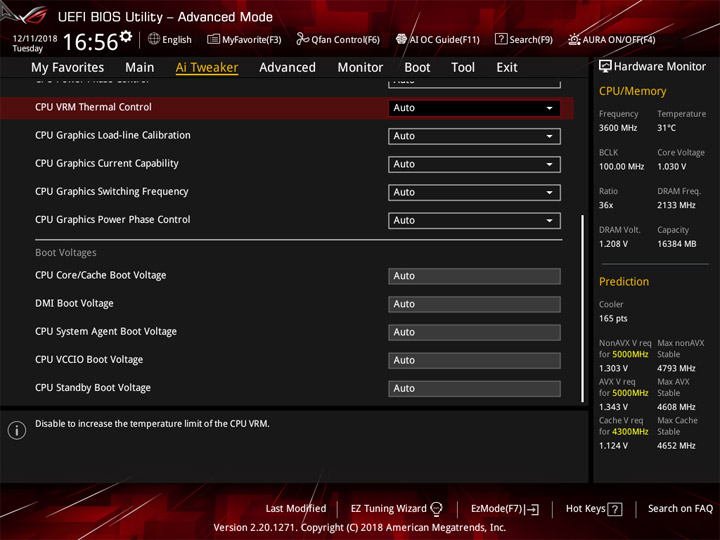

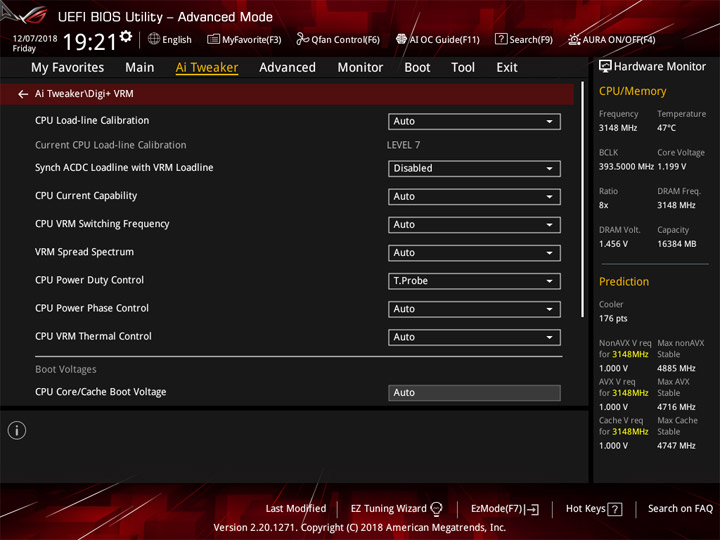

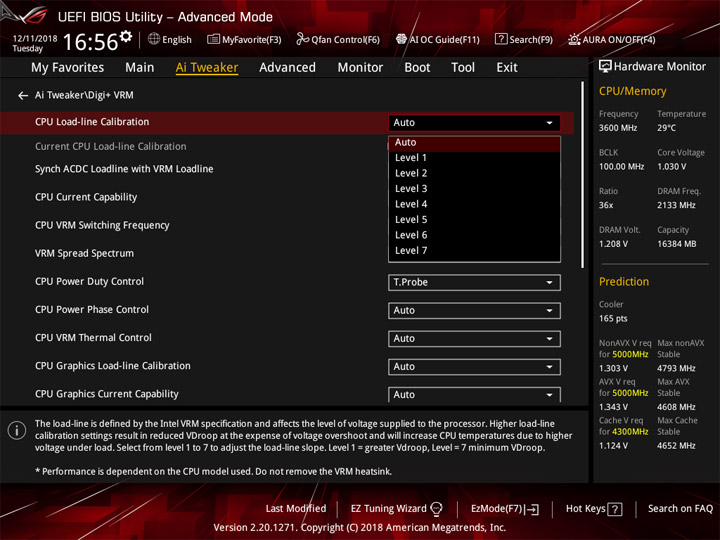

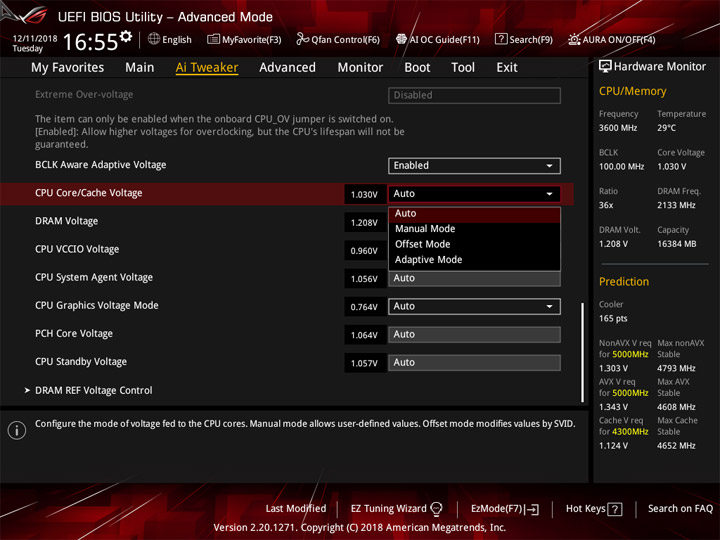

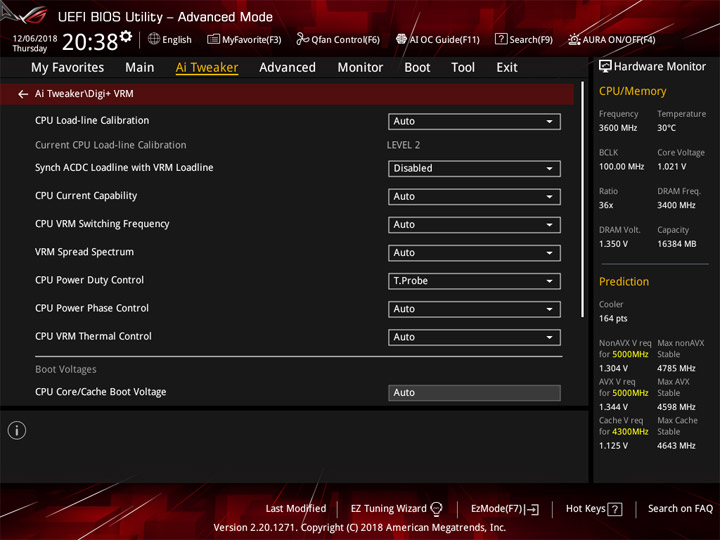

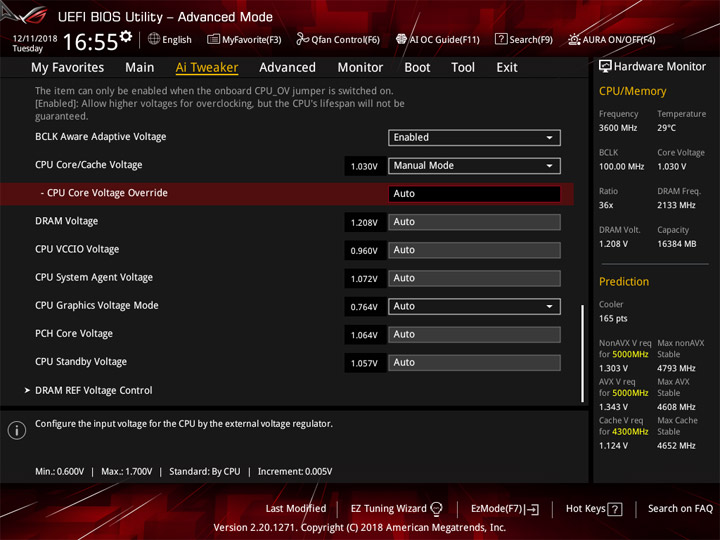

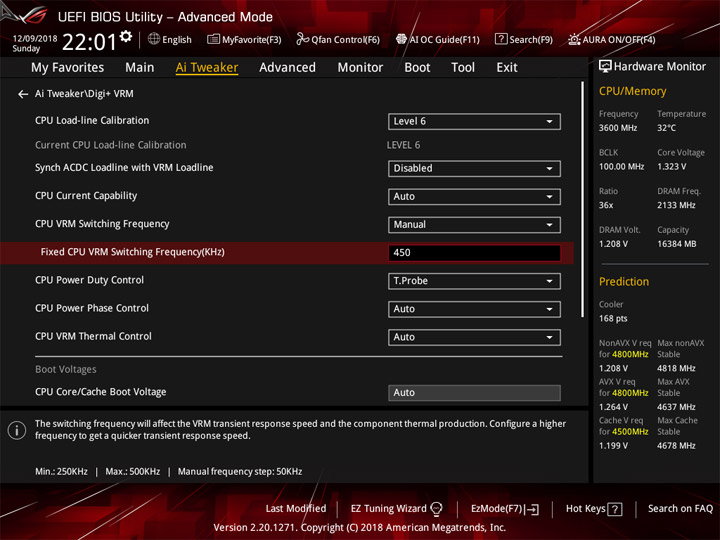

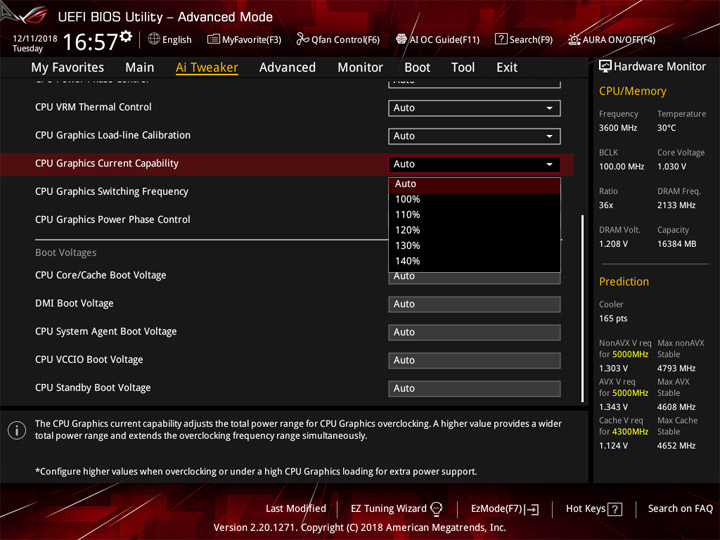

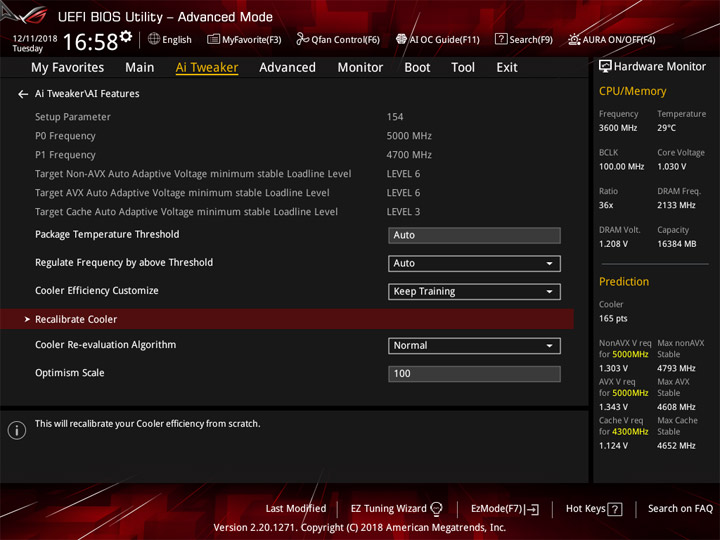

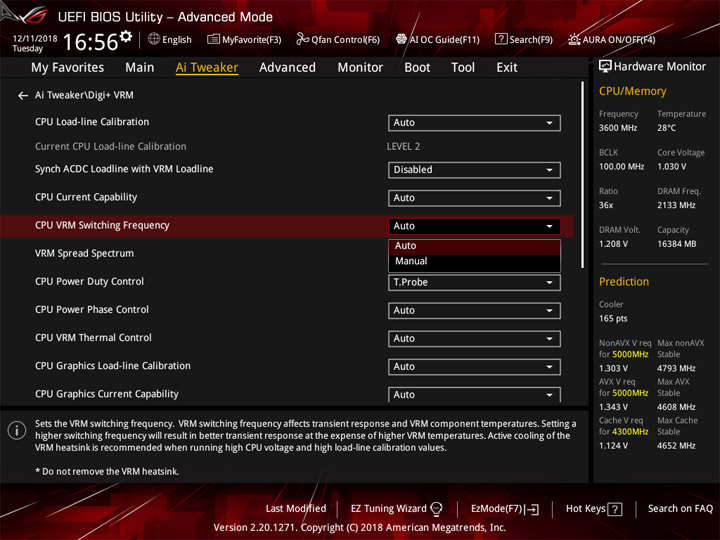

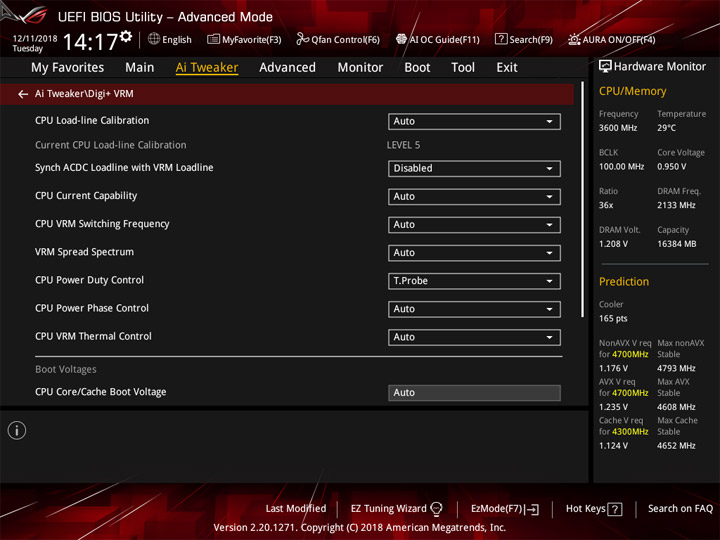

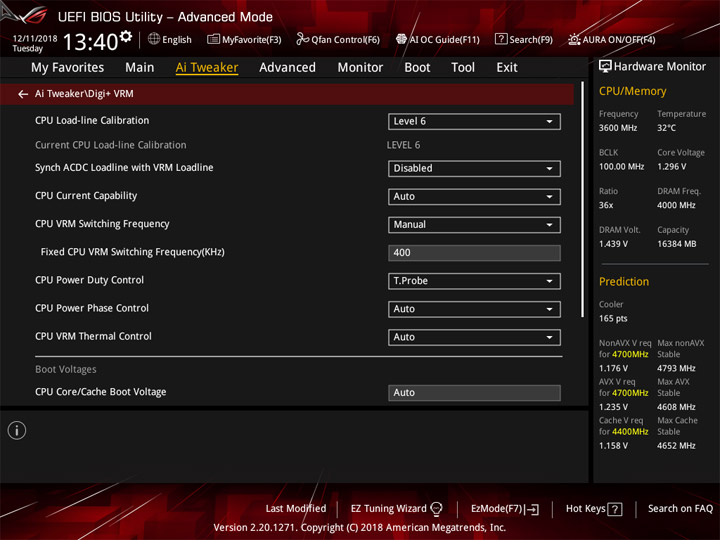

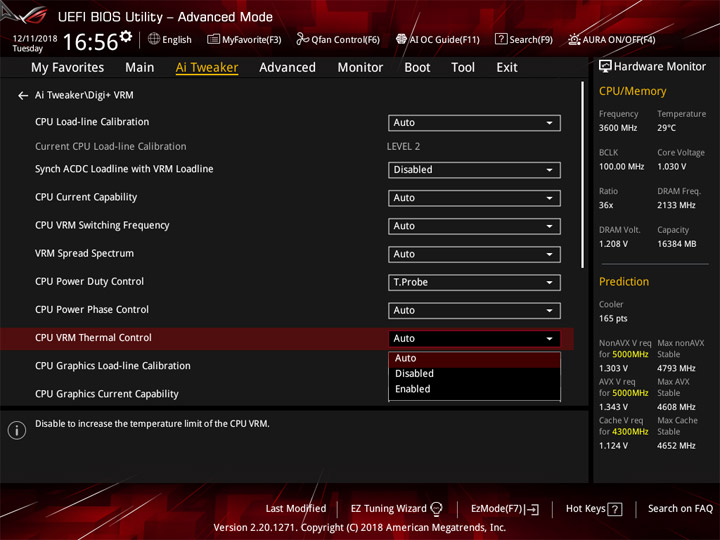

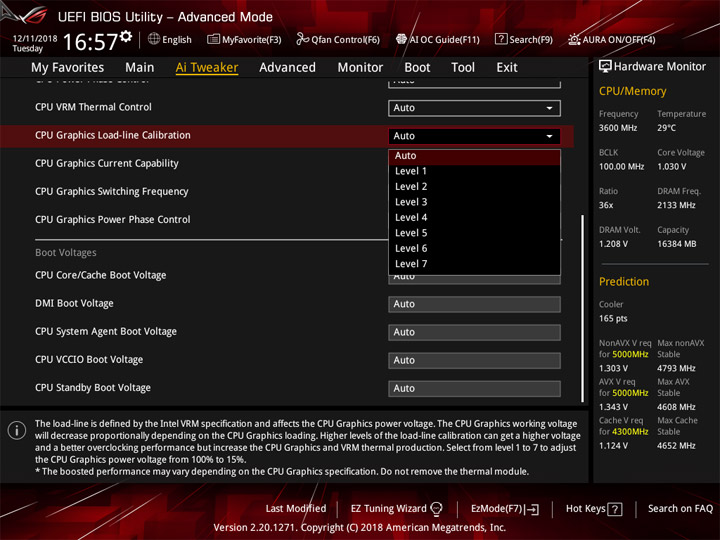

Существенно отличается наполнение рубрики DIGI+ VRM. Верхние пределы для множителей CPU и Cache выросли. Изменился подход к фирменному разгону от ASUS, теперь есть не список из готовых профилей, а отдельный механизм с собственным подменю, подразумевающий большую вовлеченность в процедуру подборки режима самим владельцем системы, но также не позабыт геймерский «однокликовый» профиль для оверклокинга ЦП.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

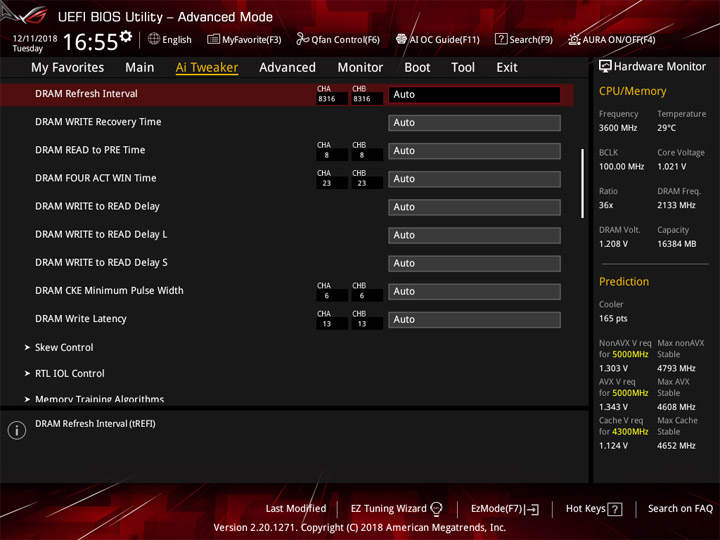

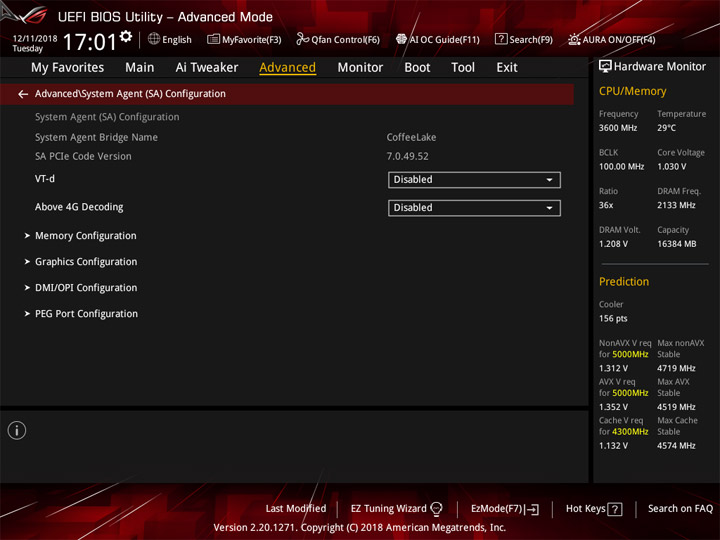

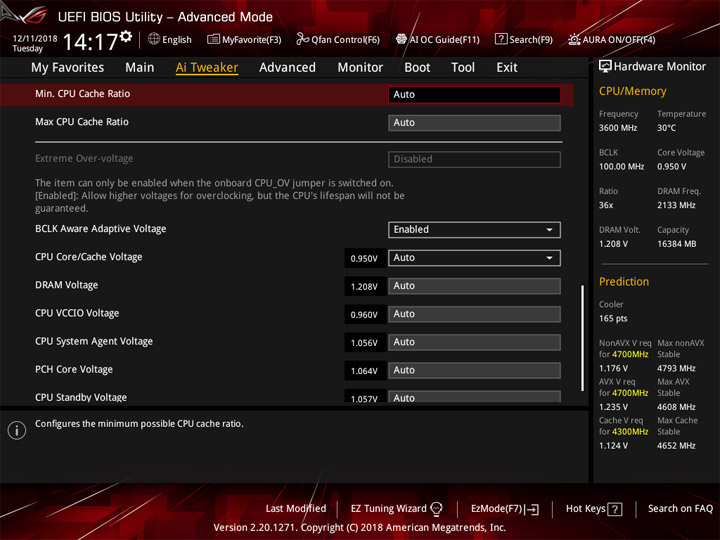

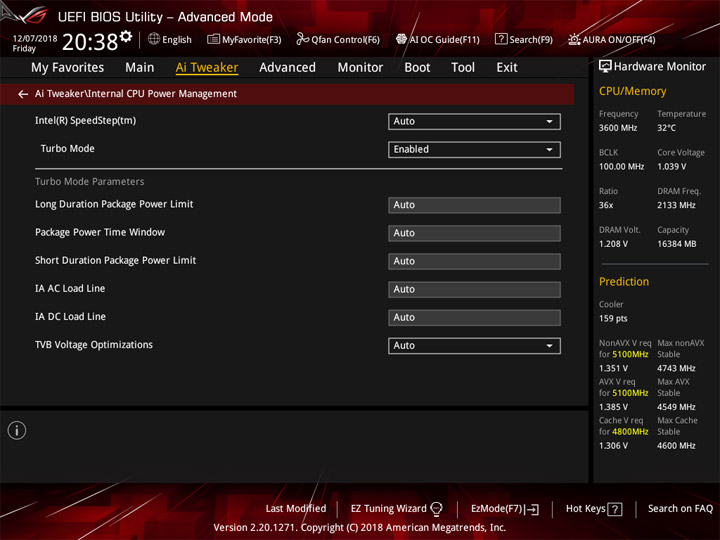

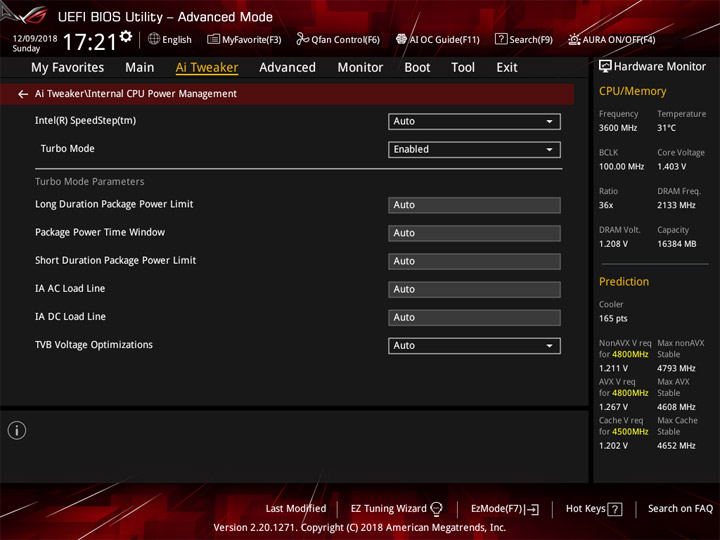

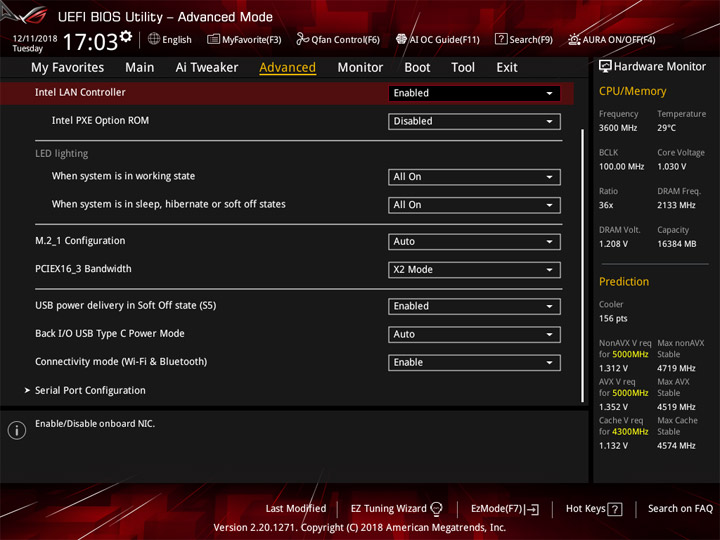

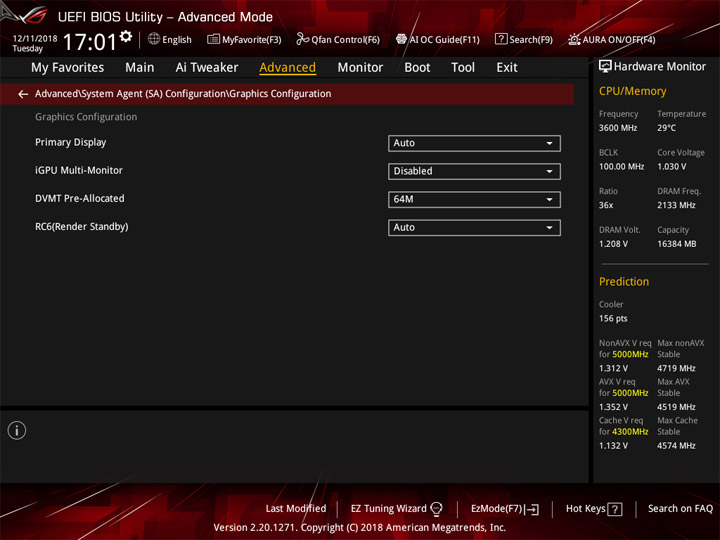

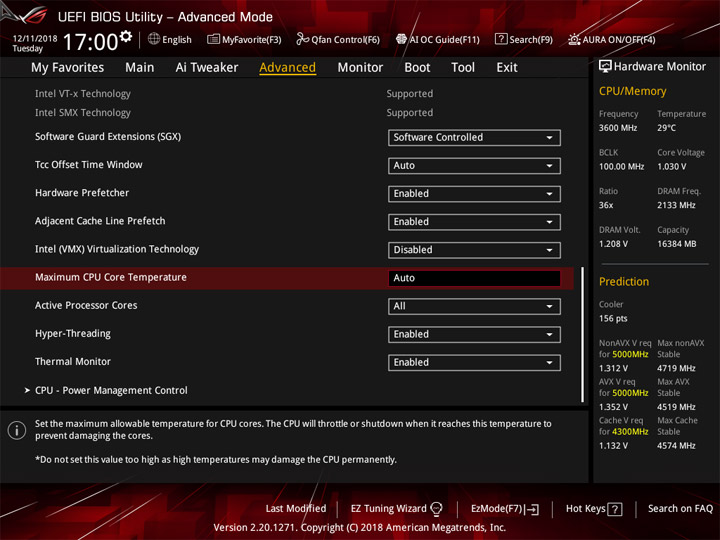

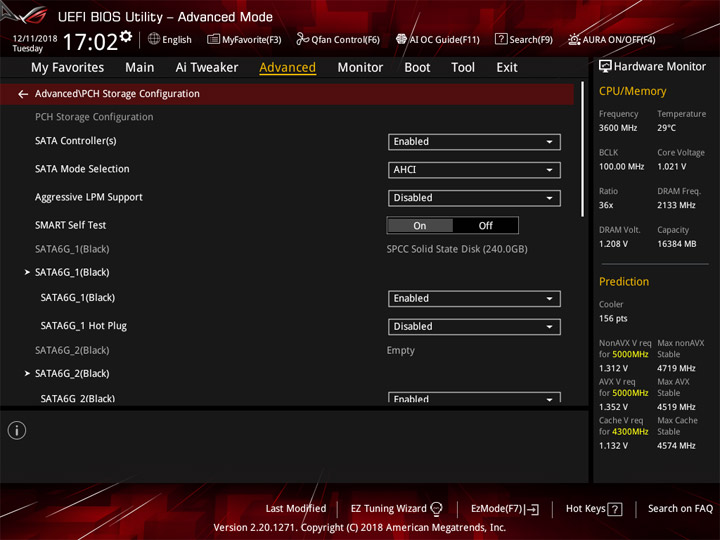

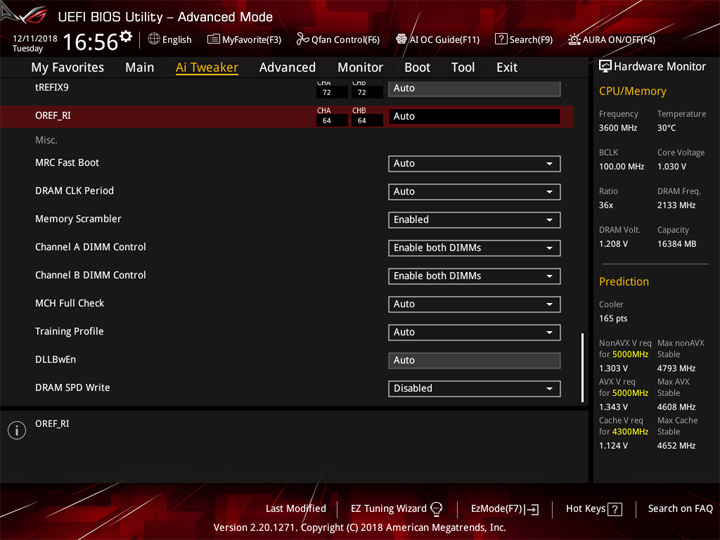

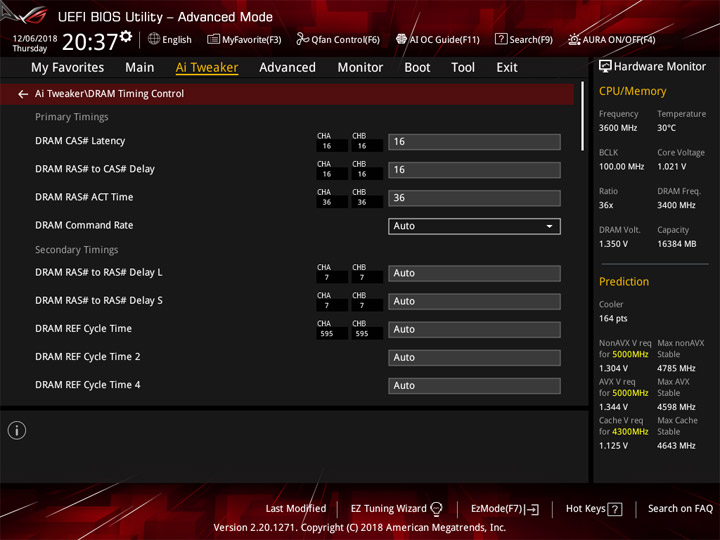

В наличии множество второстепенных настроек для ОЗУ, ЦП и узлов питания. Также имеется и Tweaker’s Paradise, где собраны тонкие настройки для разгона экстремального характера.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

Самые важные пункты включены в сводную таблицу.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–650 0,10…0,50
CPU Core Ratio (Multiplier) 8–120 1
CPU Load-line Calibration Auto/Level0…7 1
CPU Current Capability (%) Auto/100…170 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–85 1
DRAM Frequency (МГц) 800–6400
800–8533
100
133
DRAM Voltage (B) 1,0–2,0 0,00625
CPU System Agent Voltage (В) 0,7–1,8 0,00625
CPU VCCIO Voltage (В) 0,9–1,8 0,00625
PCH Core Voltage (В) 0,9–1,8 0,1
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

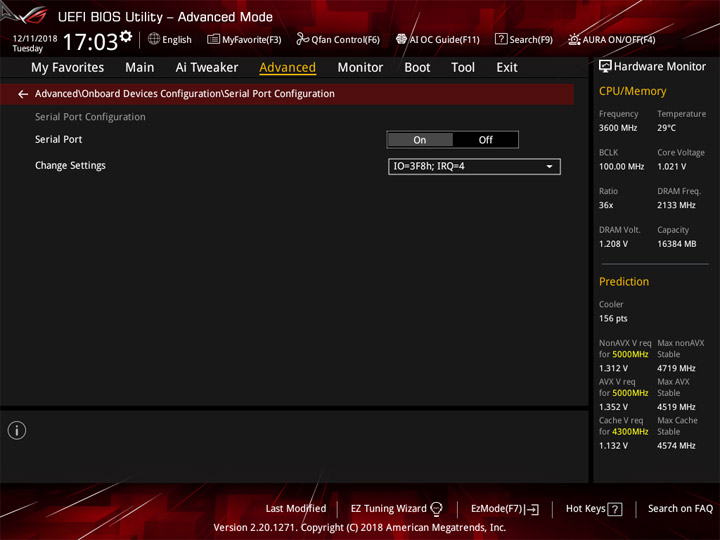

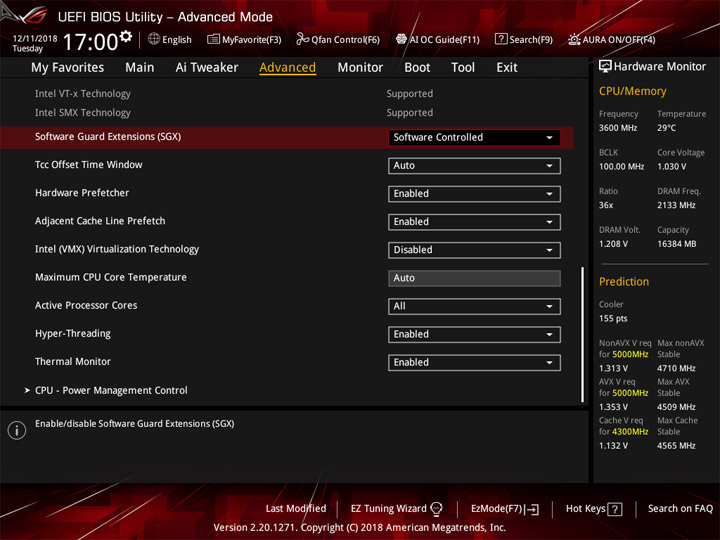

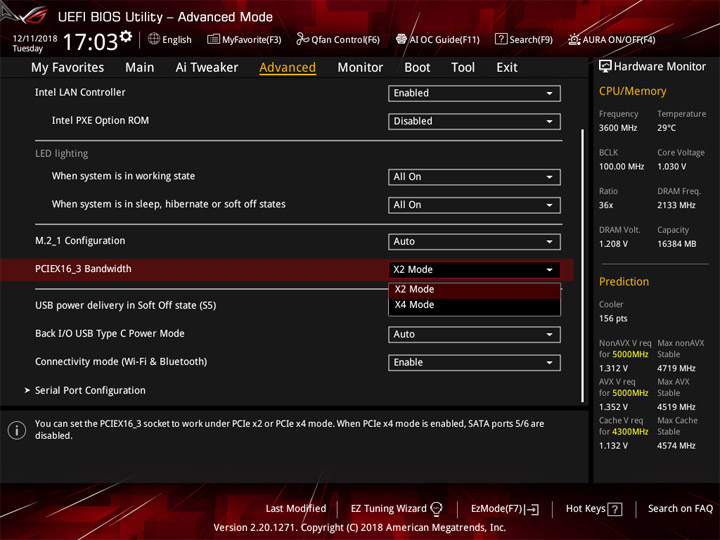

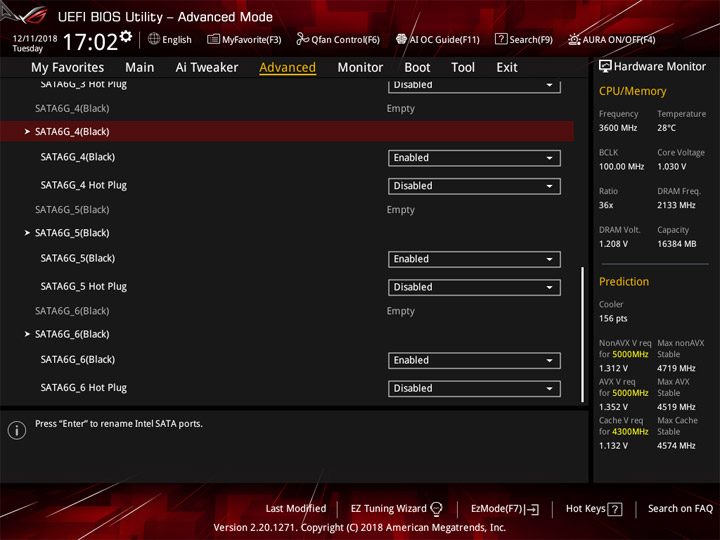

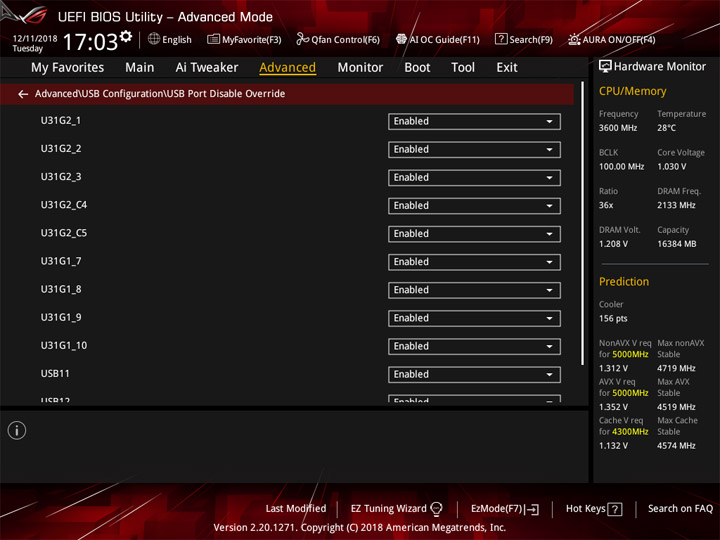

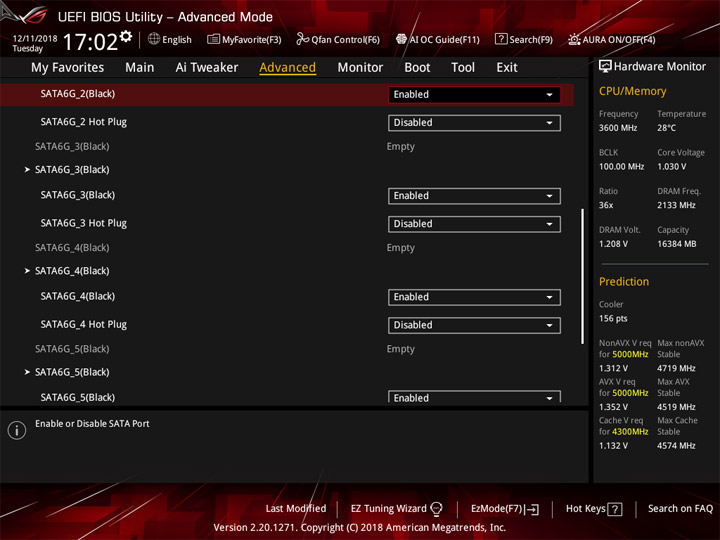

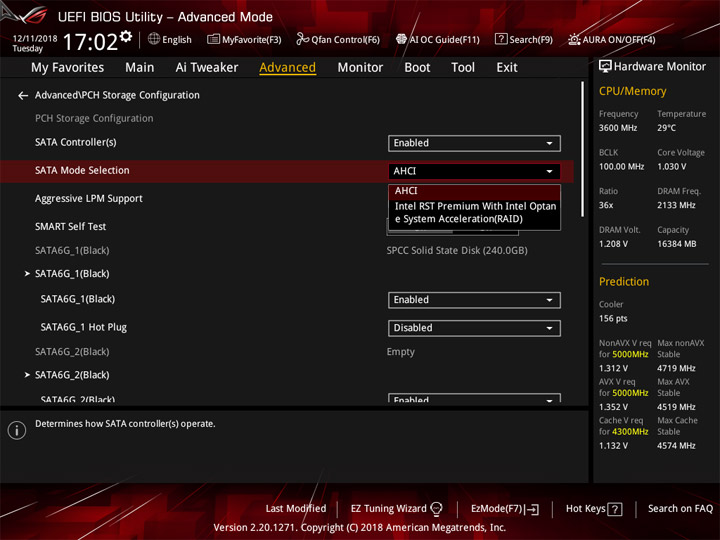

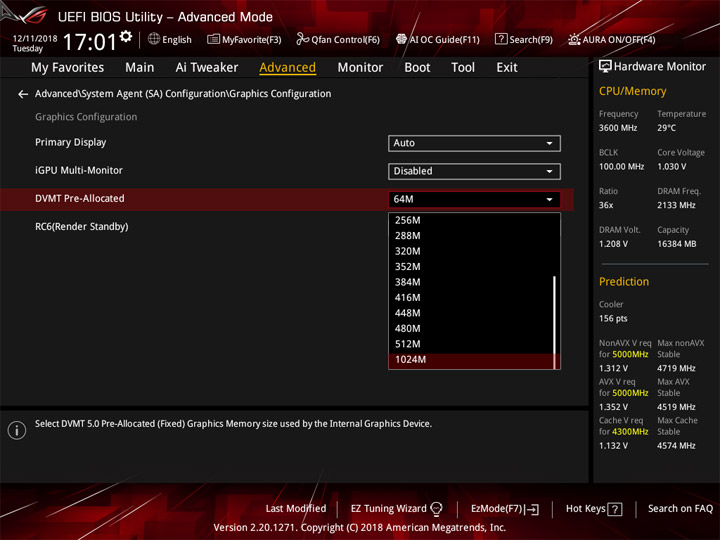

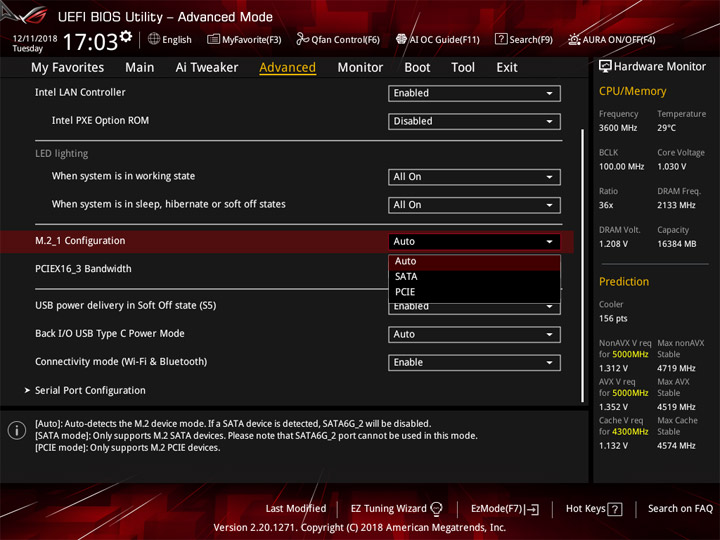

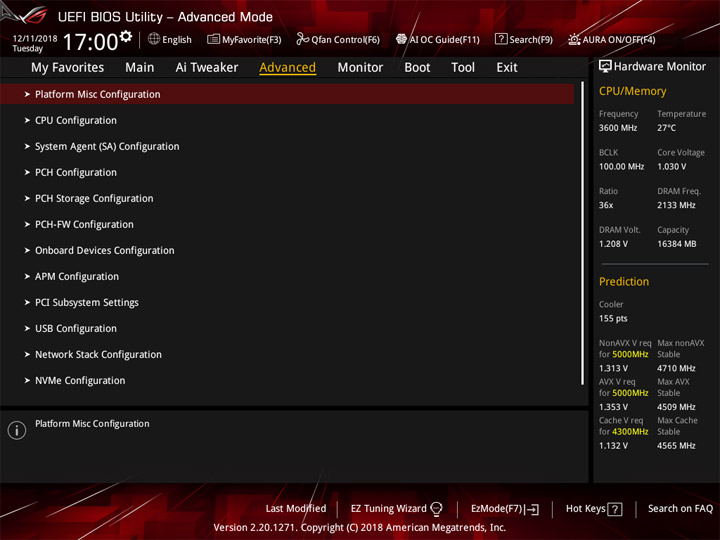

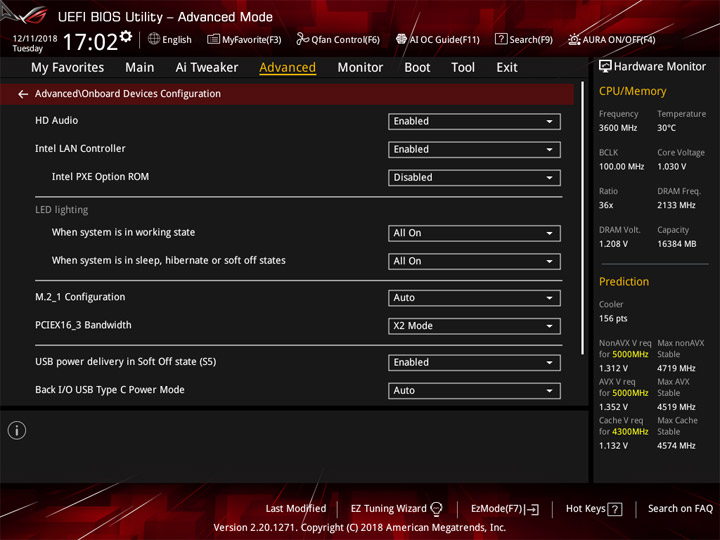

Огромное число настроек доступно и для остальных компонентов системы, принадлежащих к области периферии.

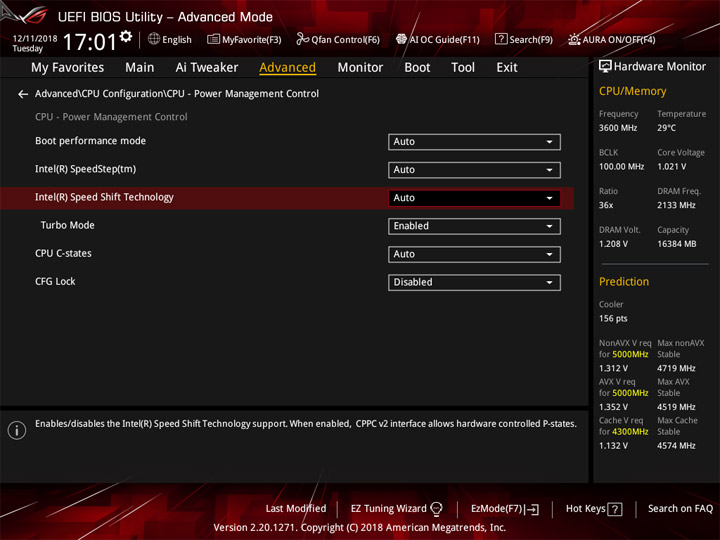

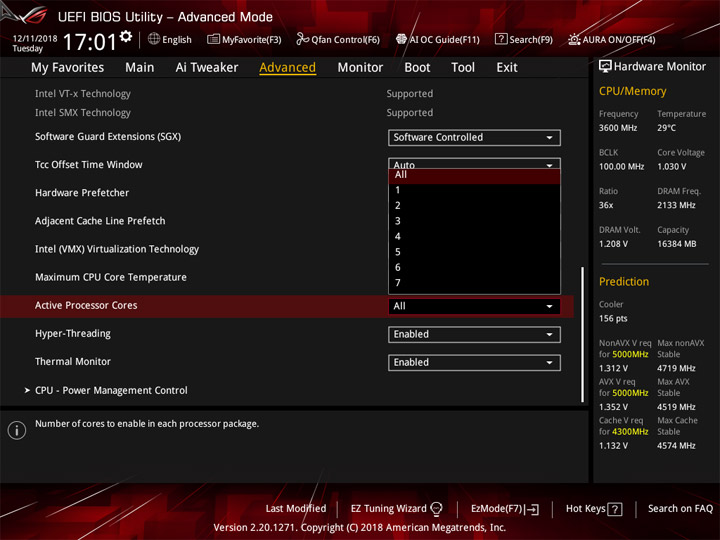

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

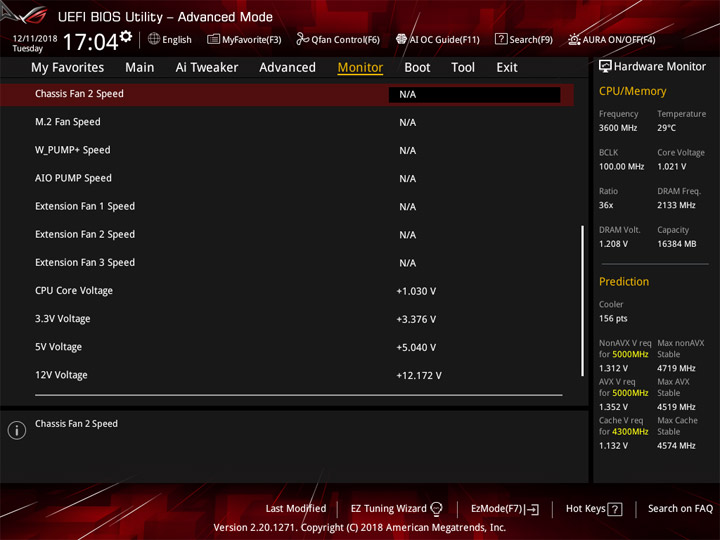

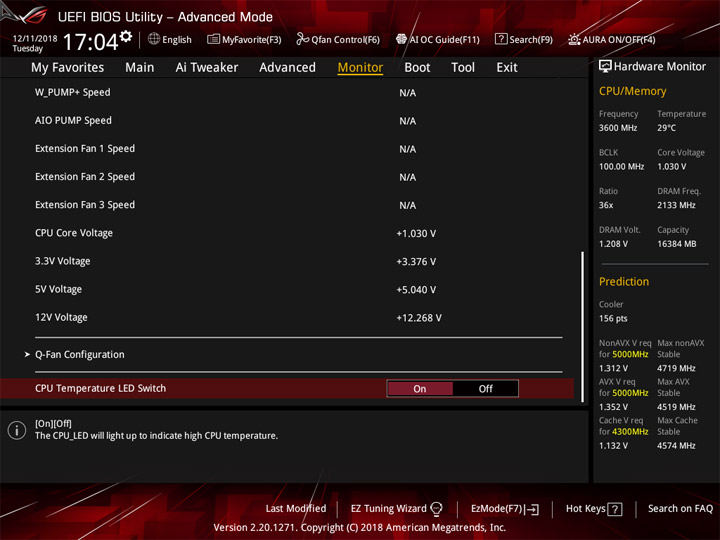

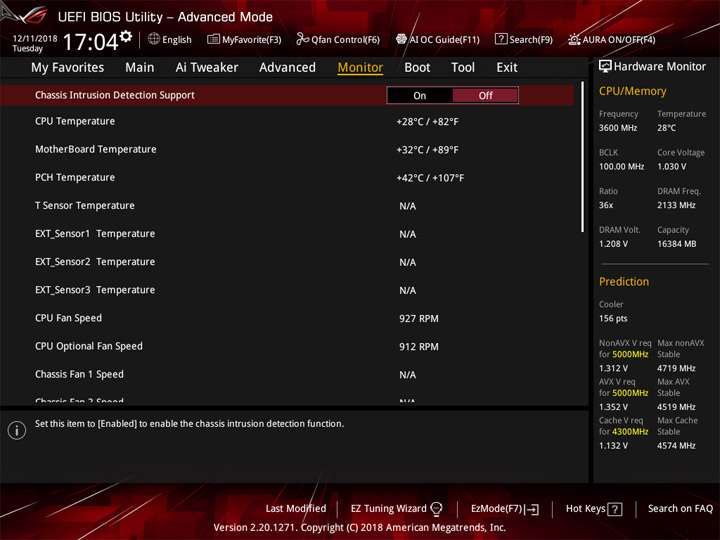

Плата собирает сведения о четырёх температурных значениях, одним из них станет информация с внешнего датчика. В начальной сборке также была информация об узле VRM (температуре), но в текущей её уже не оказалось.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

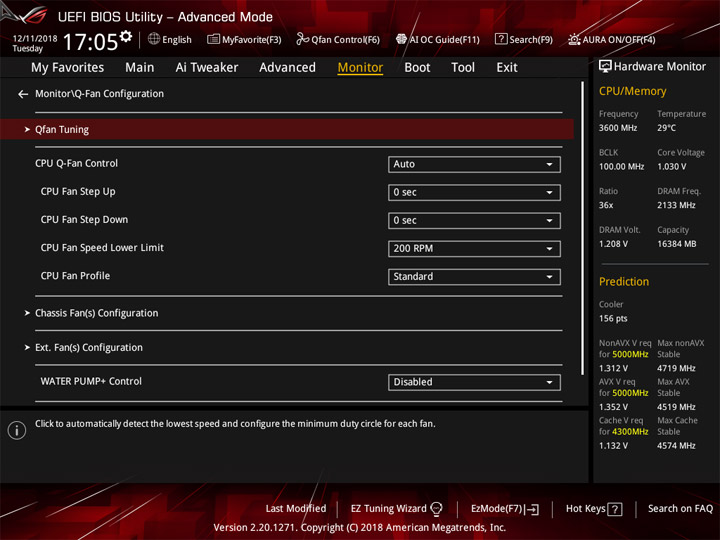

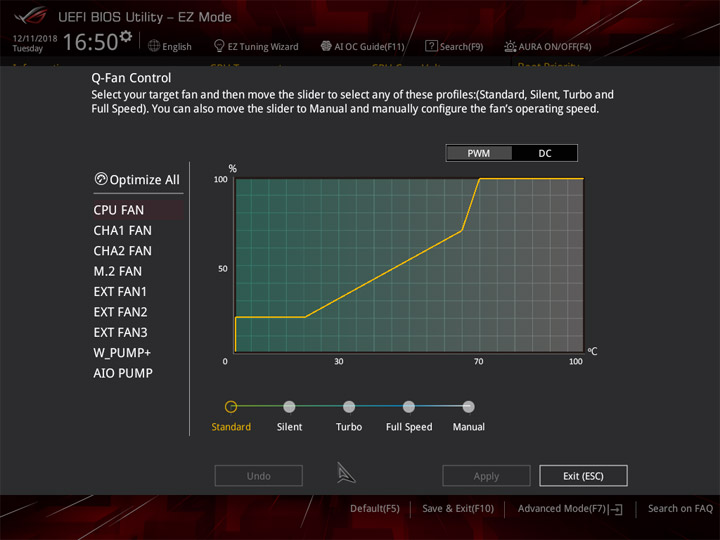

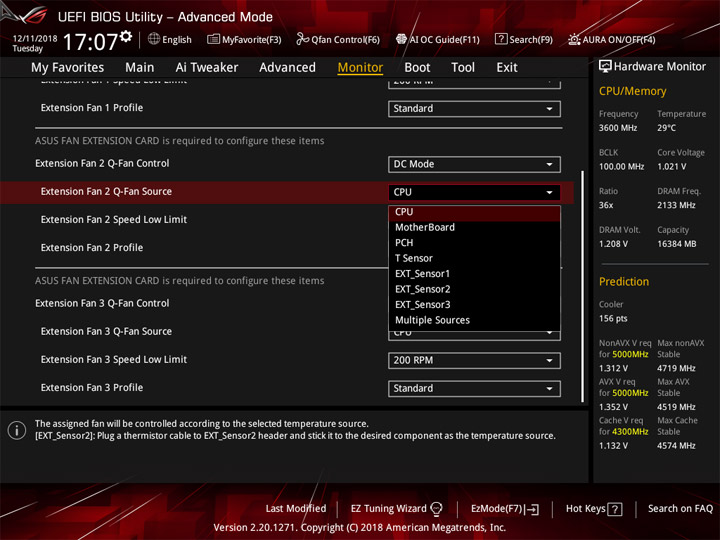

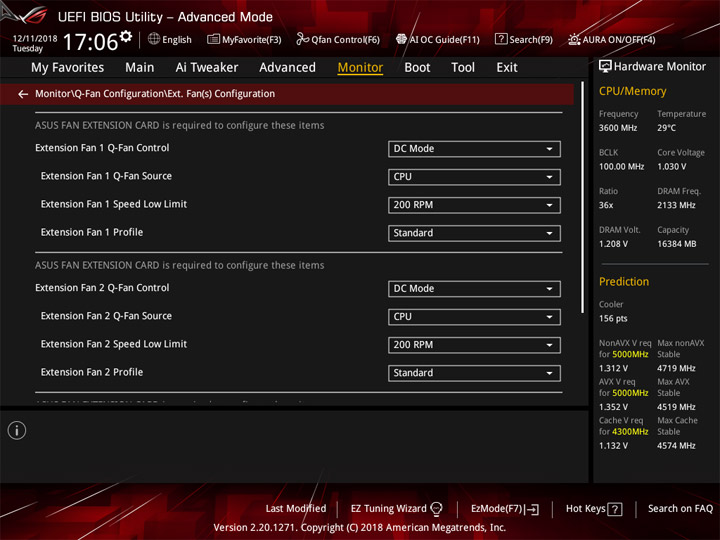

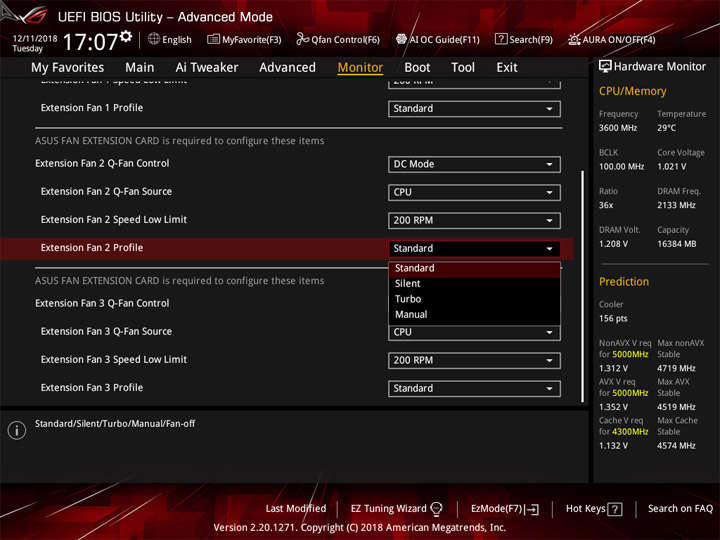

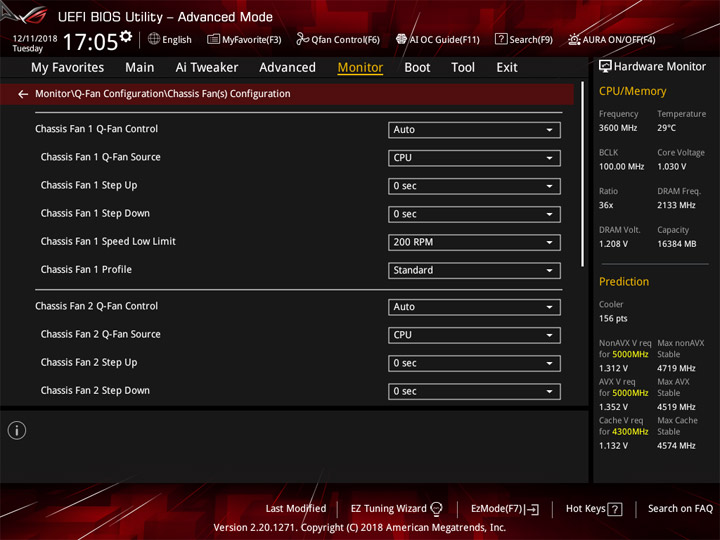

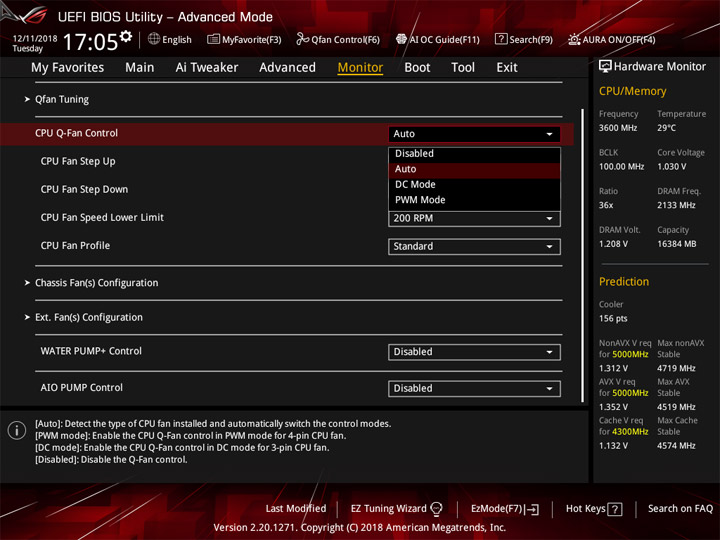

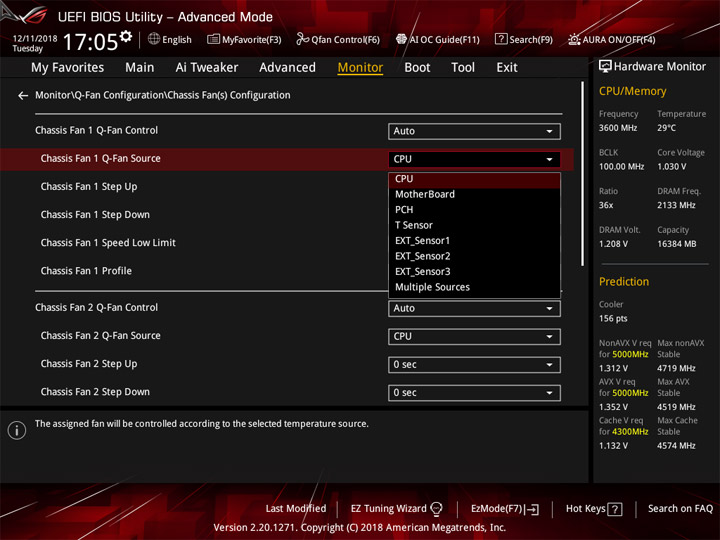

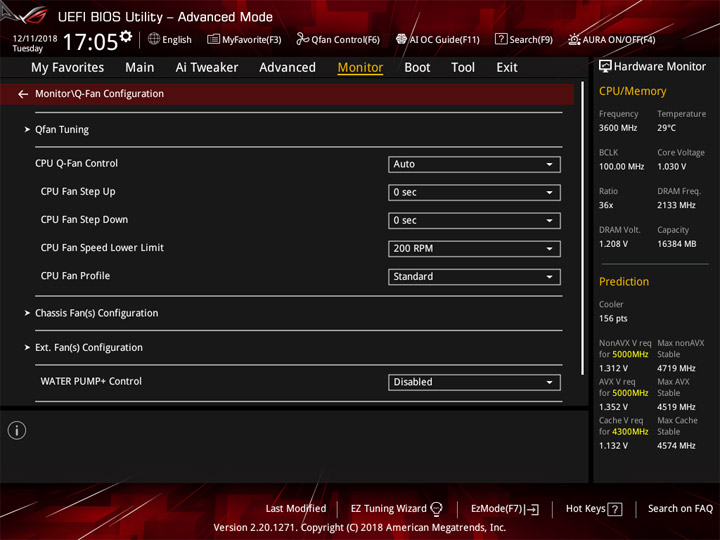

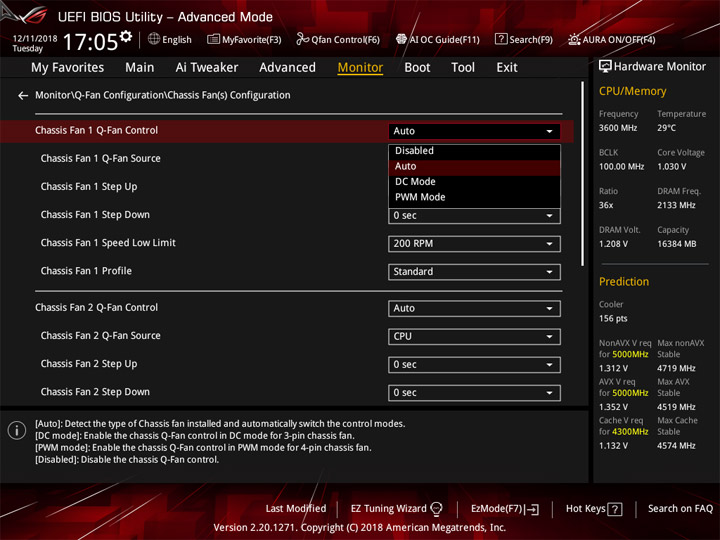

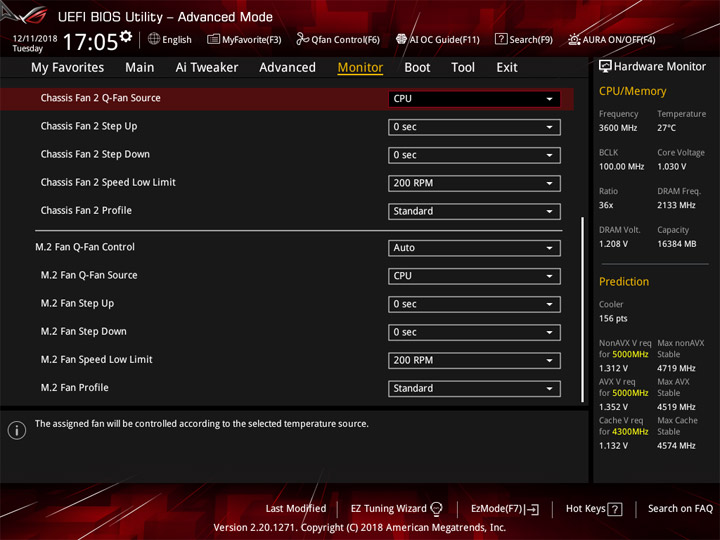

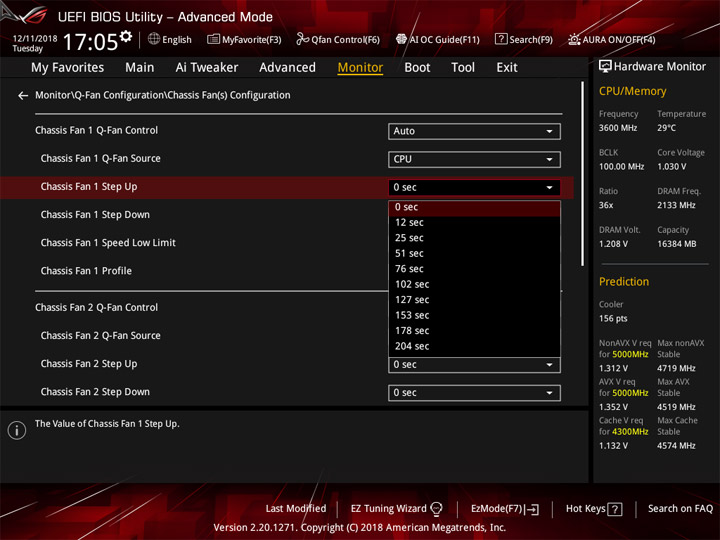

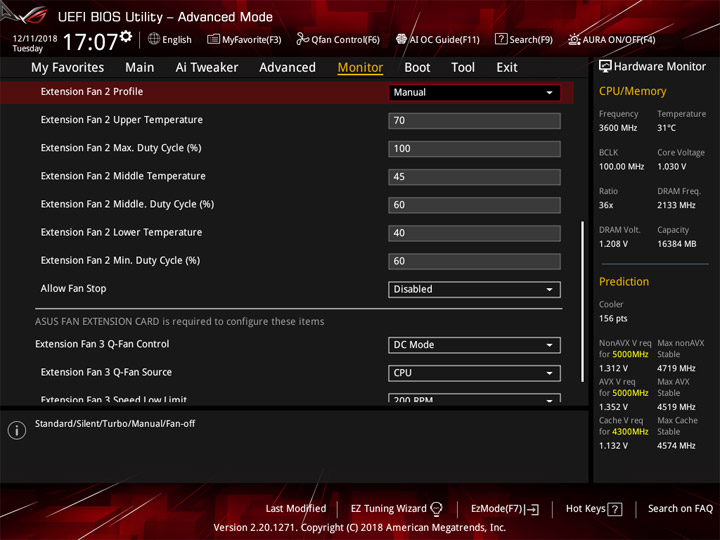

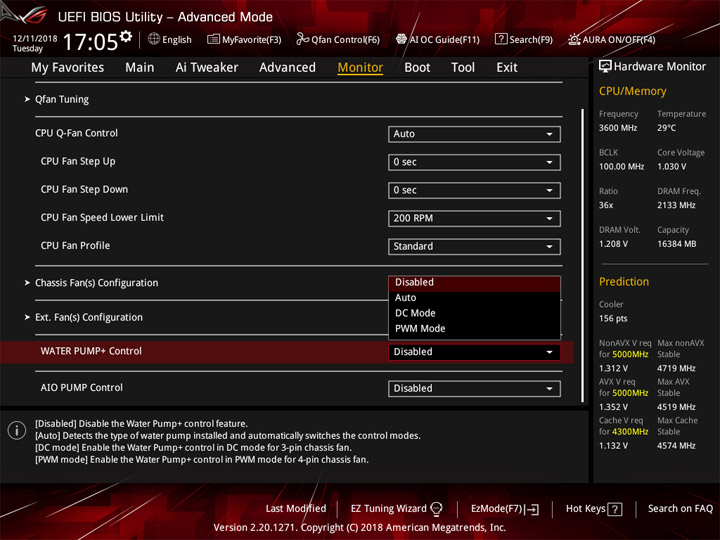

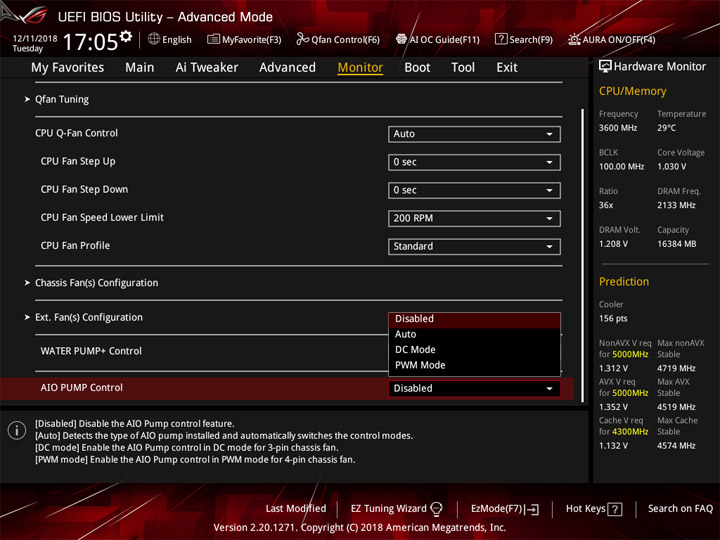

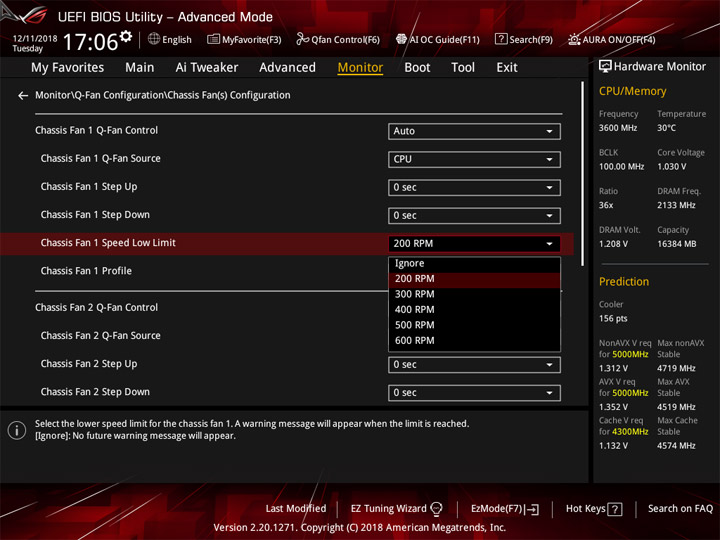

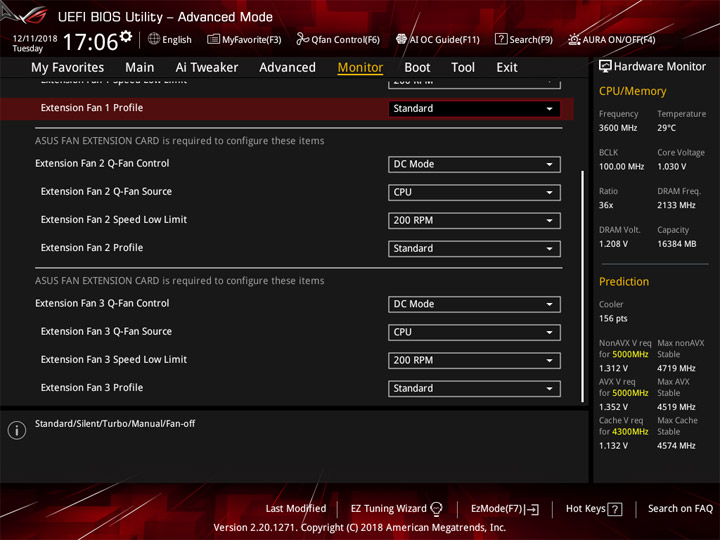

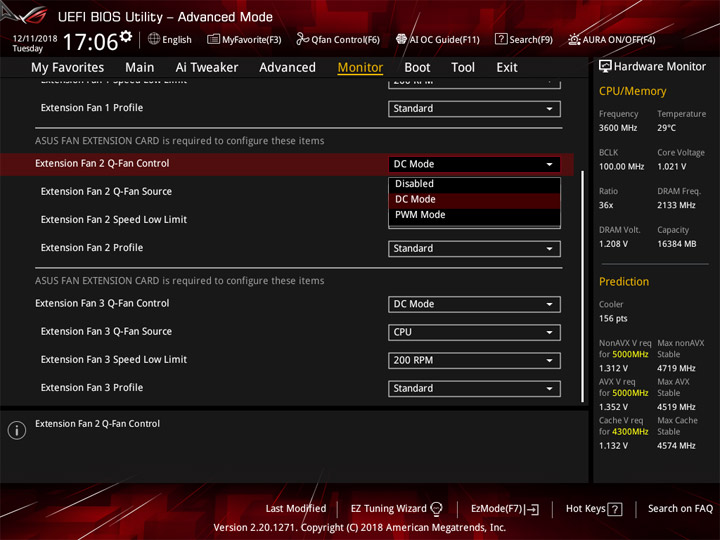

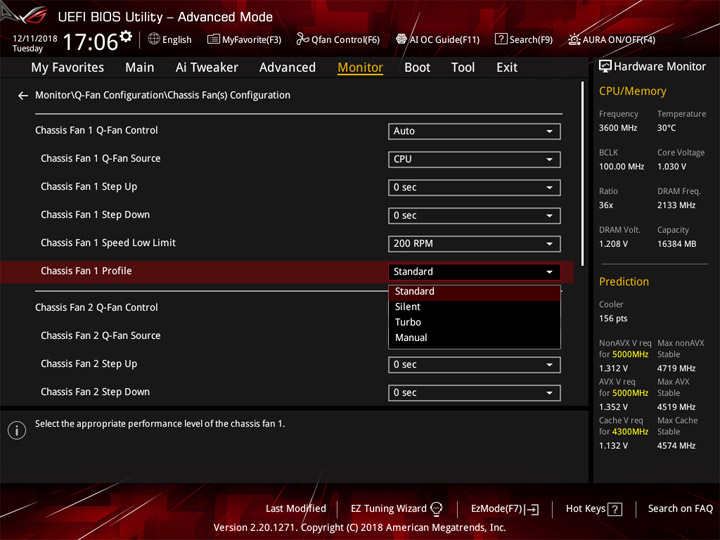

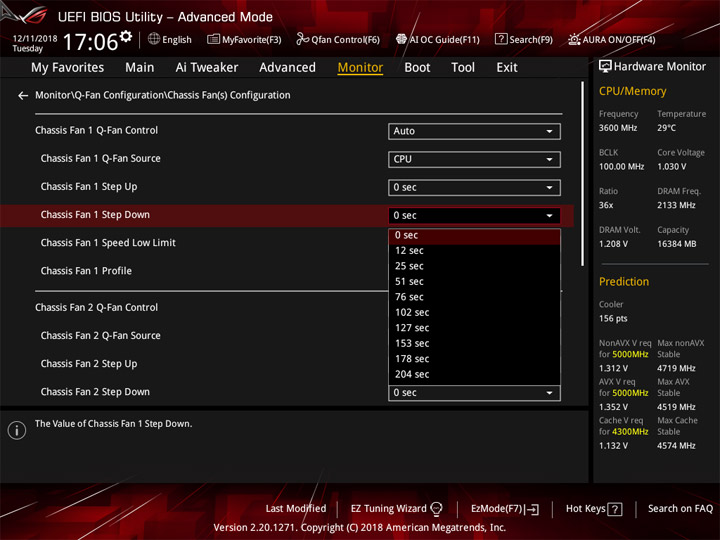

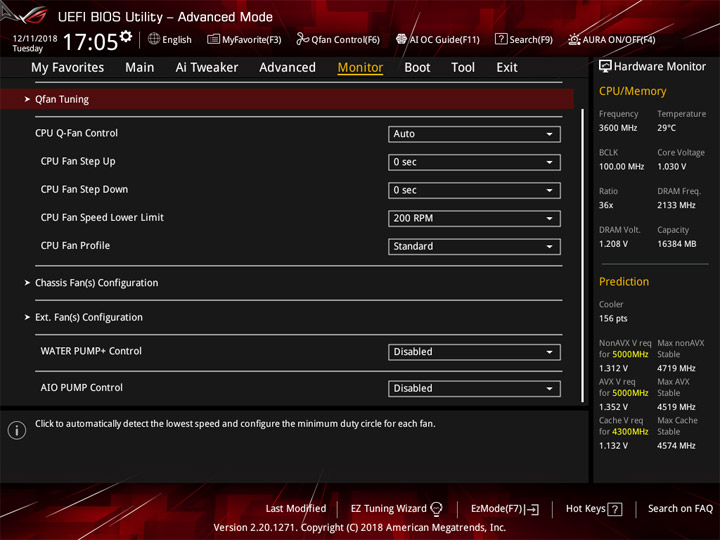

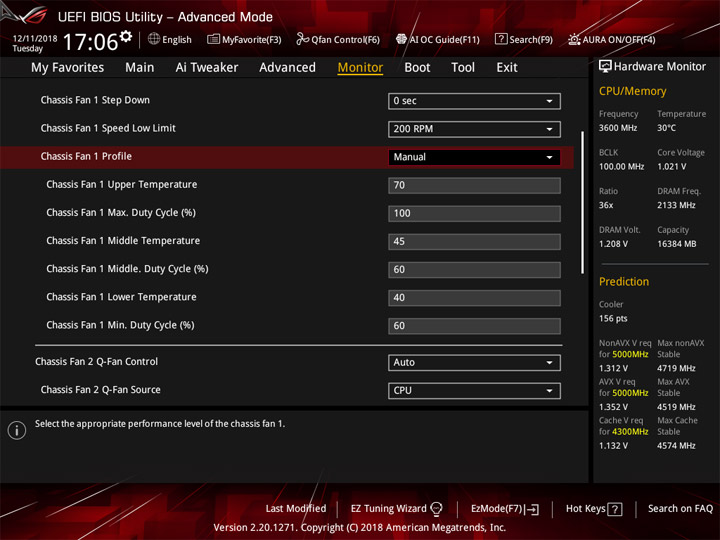

На каждой колодке, распаянной под вентилятор либо помпу, доступен выбор способа снижения частоты вращения. У системных охладителей реализован выбор источника опорной температуры для составления алгоритма снижения скорости работы.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

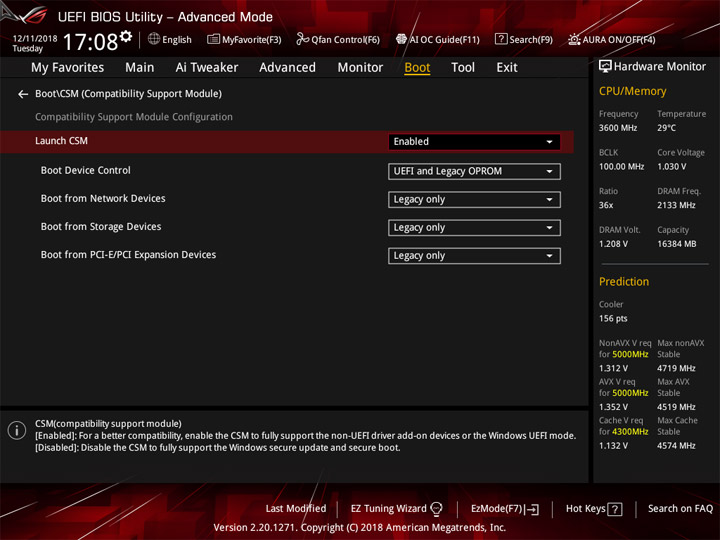

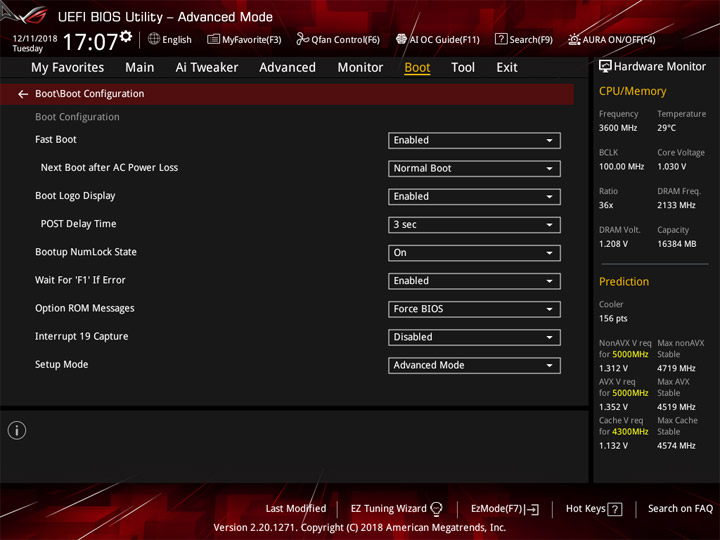

Скорость опроса оборудования очень высокая. При разгоне она не падает, но появляется незатяжной «dual boot».

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

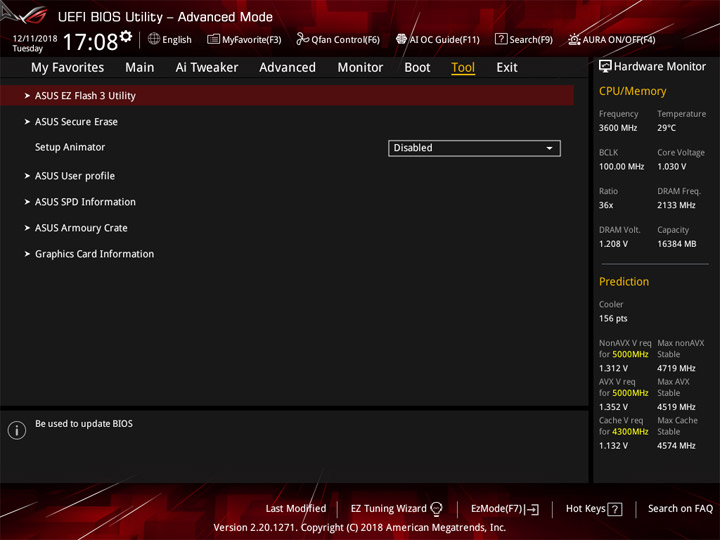

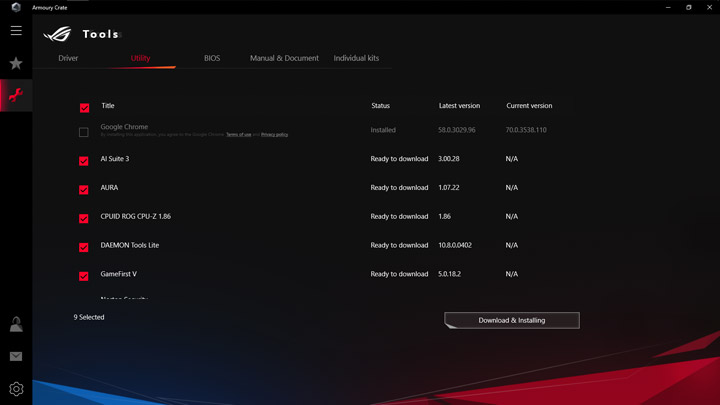

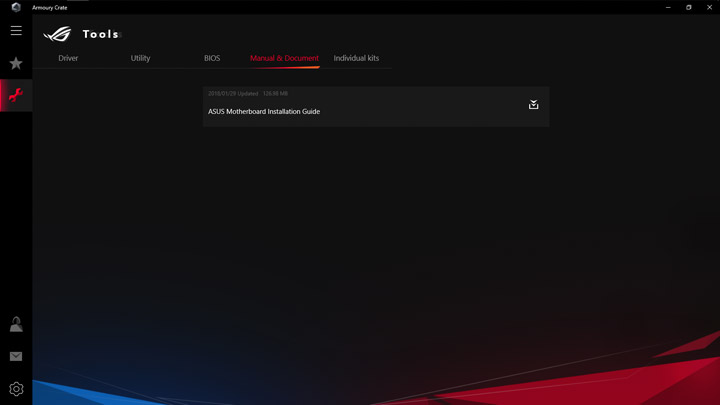

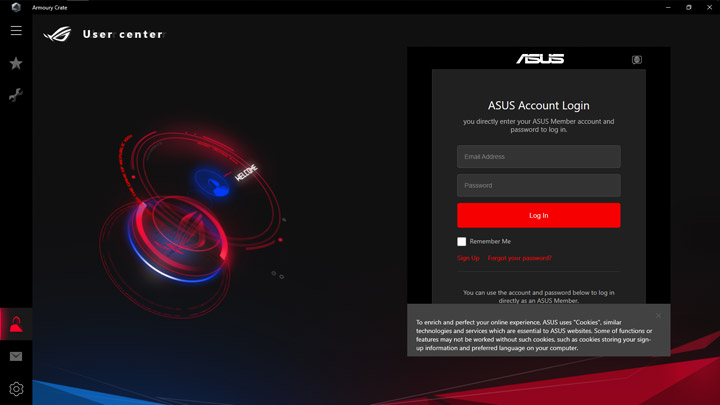

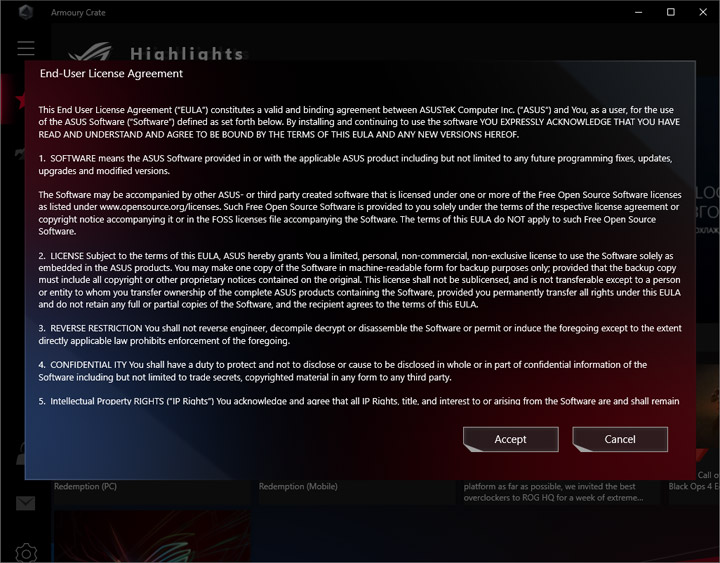

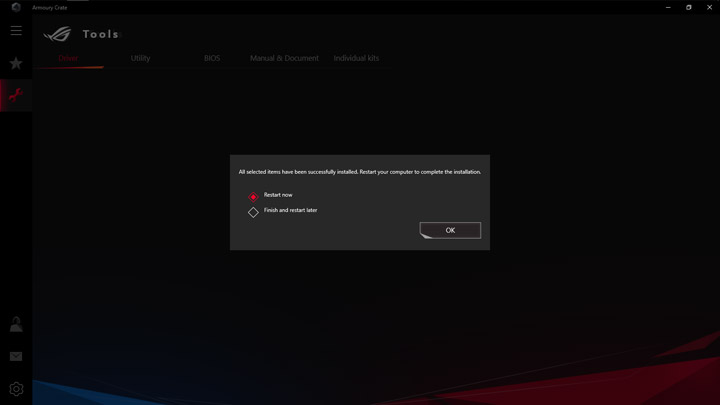

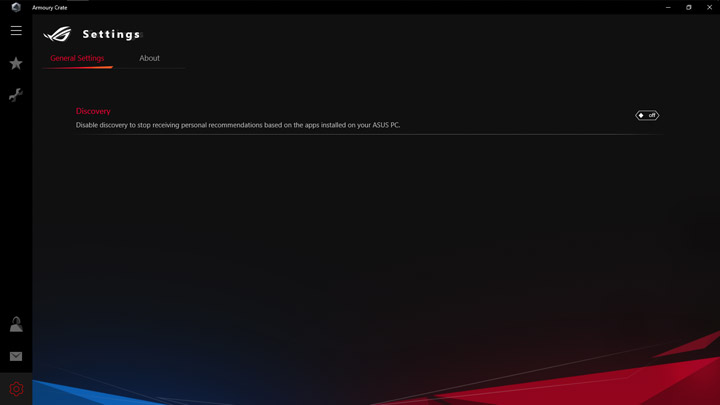

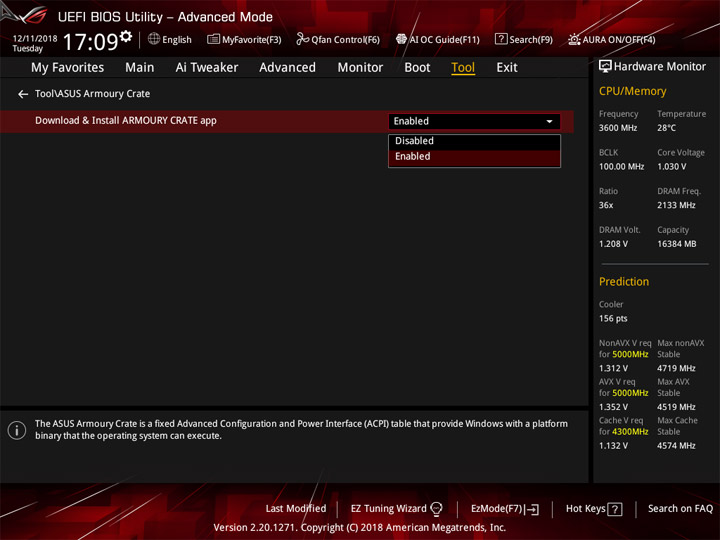

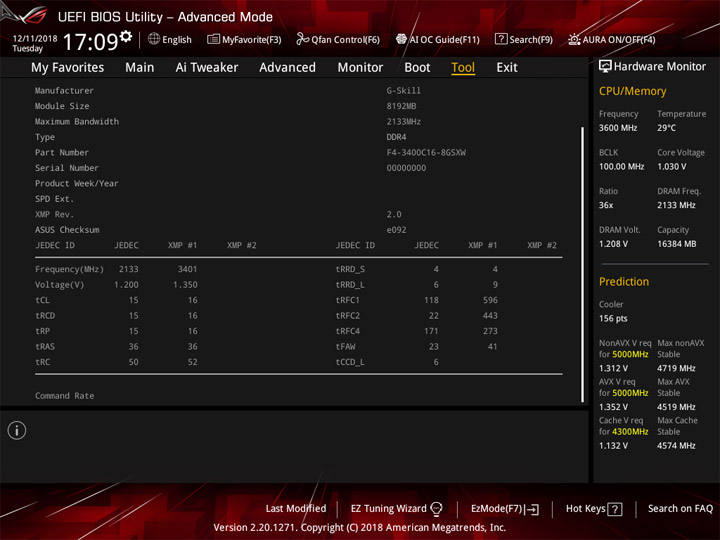

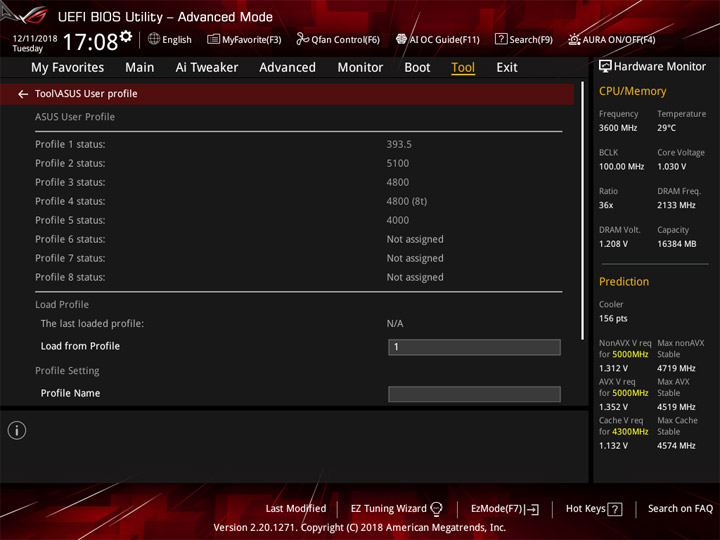

Список фирменных инструментов дополнил Armoury Crate, заменивший уже нами виденный прежде ASUS Grid (тогда шла стадия бета-тестирования). Про суть работы детально я расскажу в следующем разделе обзора. Прочие компоненты страницы Tool являются её постоянными пунктами.

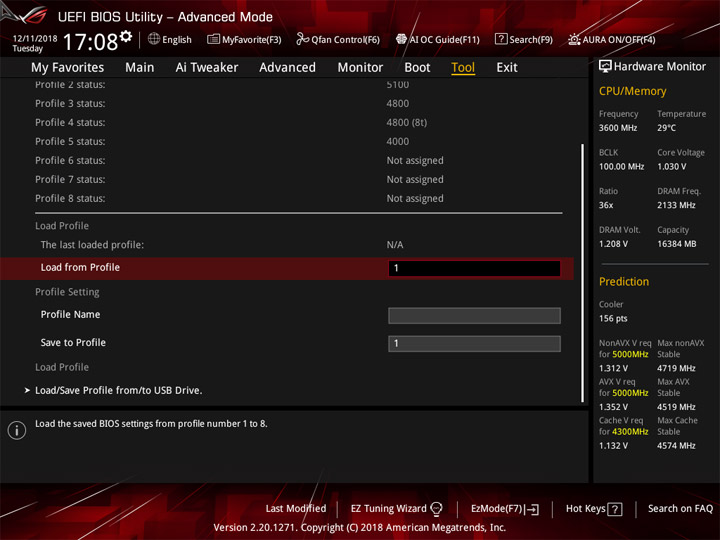

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

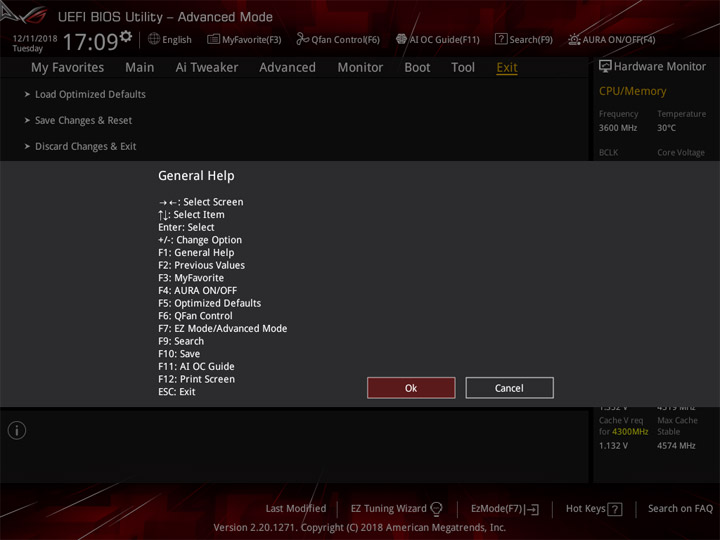

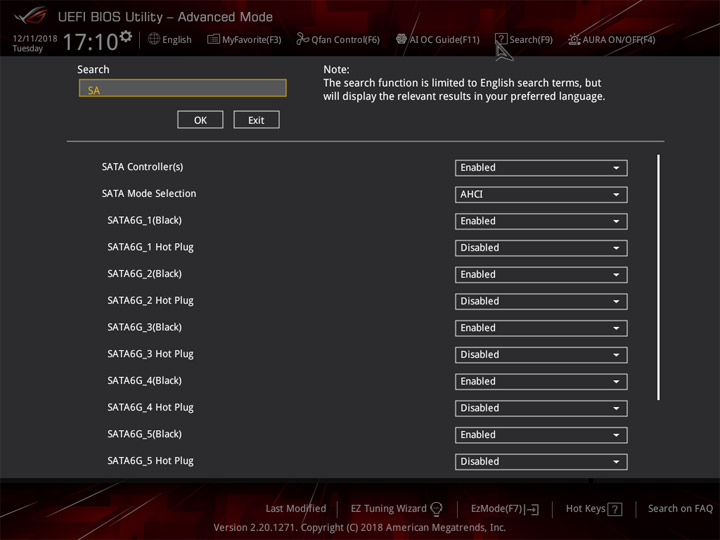

Не растеряться среди обильного числа переменных сложно, потому пользователям, не знакомым с платами от ASUS последних лет, будет полезен реализованный поиск по их названиям.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

Комплектное ПО

Больше всего программ содержится в комплекте плат серии ROG Maximus, находящаяся пониже ROG Strix насчитывает меньшее число утилит. Но ключевые для игровой аудитории продукты — для системы Звука и Сети — тут есть.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger, Dual Intelligent Processors 5, EZ Update, PC Cleaner, System Information), Lighting Control (AURA), RAMCache III
Звуковое Sonic Radar III, Sonic Studio III
Сетевое GameFirst V, Overwolf (freeware)
Дополнительное DAEMON Tools (freeware), Intel XTU (freeware), ROG CPU-Z (freeware), WinRAR (пробная версия на 40 дней)

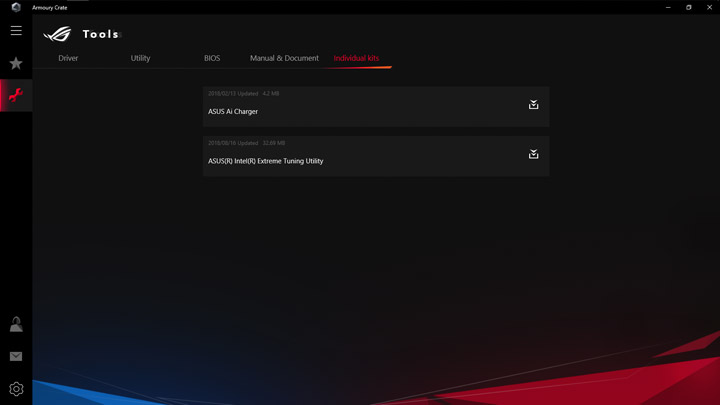

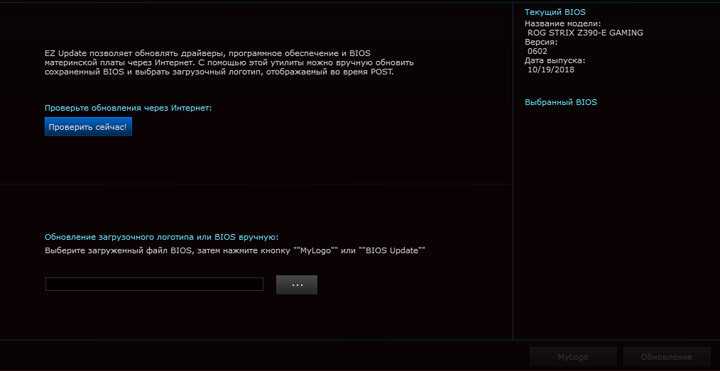

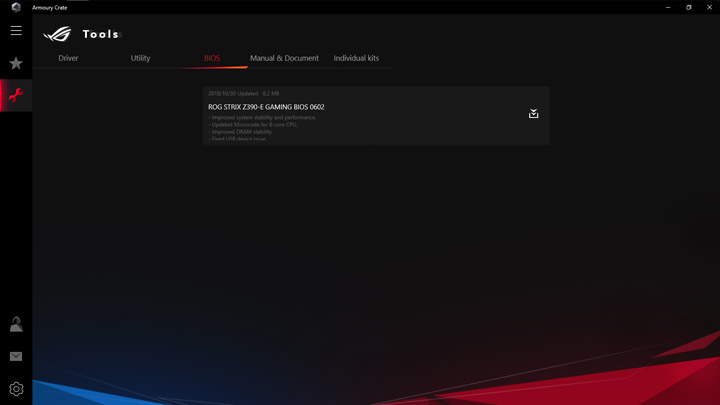

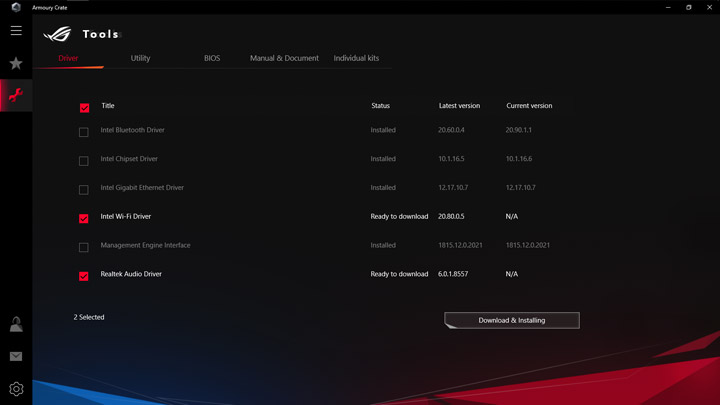

ASUS Grid Install Service, с которым мы знакомились в обзоре ROG Strix B450-I Gaming, сменил название, но суть осталась той же. Комплекс загружает оболочку, с разрешения пользователя, автоматически (в Windows 10), а там достаточно выбрать требуемые для инсталляции драйверы и фирменные утилиты.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

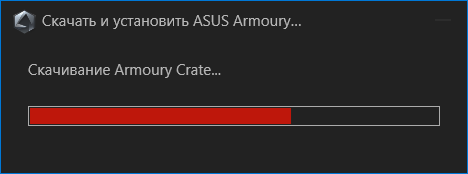

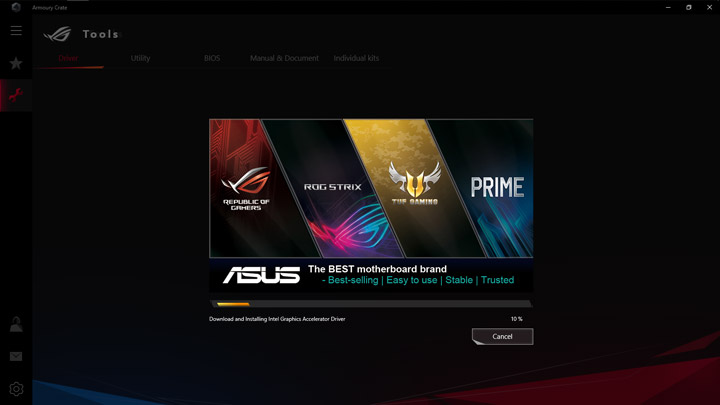

По его работе замечания можно сформировать исключительно к прогресс-бару, пакеты драйверов требуют время на загрузку, в этот момент активность установщика фактически отсутствует, её (в отношении Сети) можно контролировать по Диспетчеру Задач Windows.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

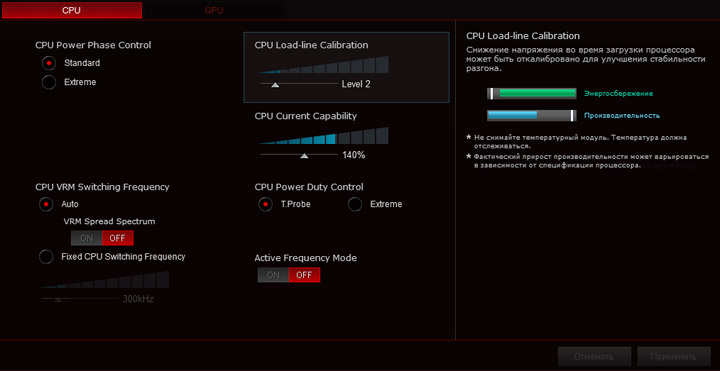

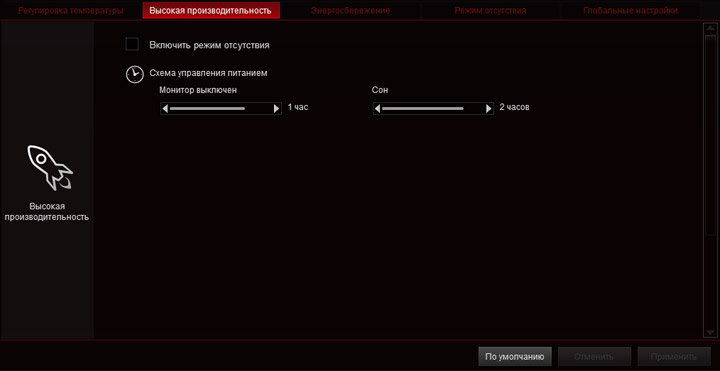

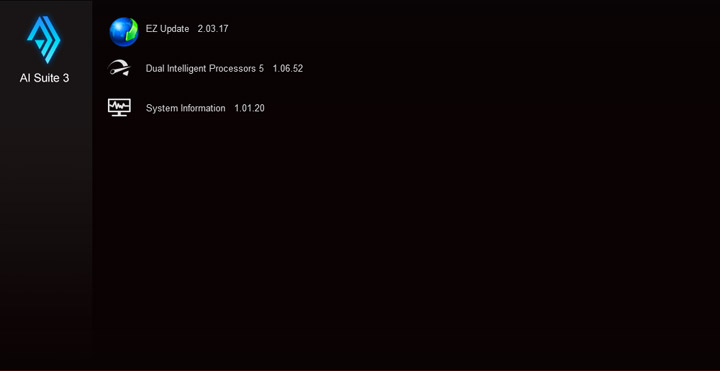

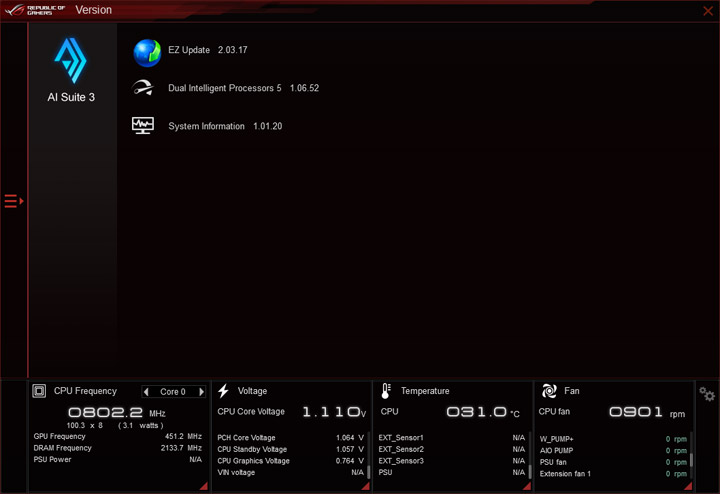

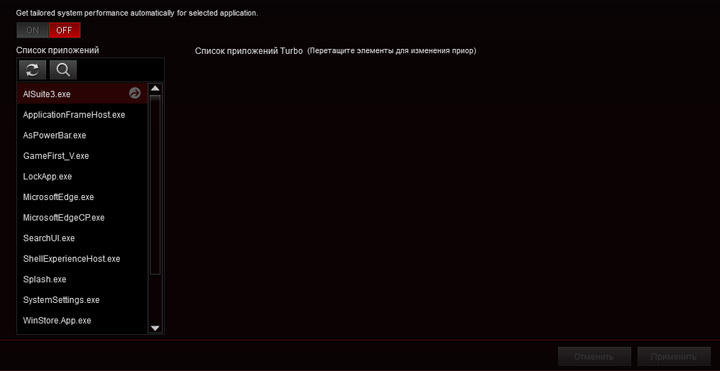

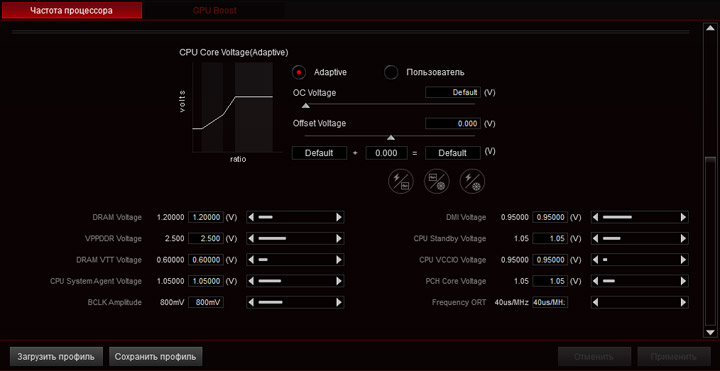

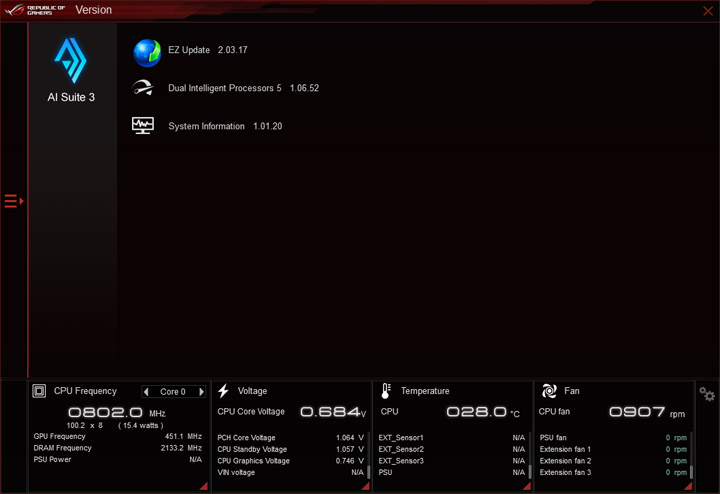

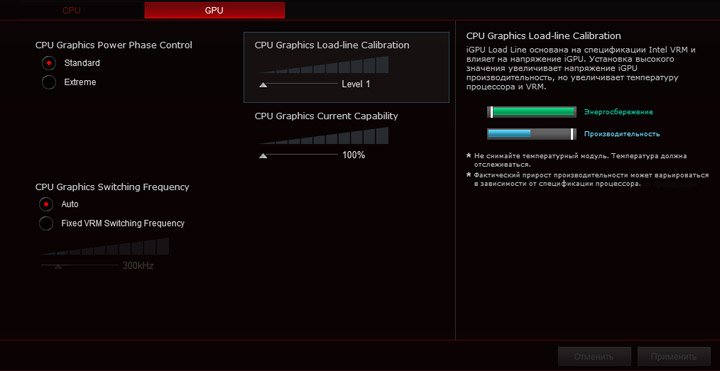

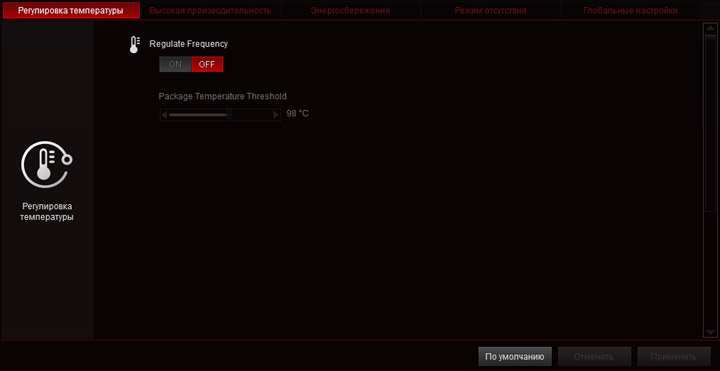

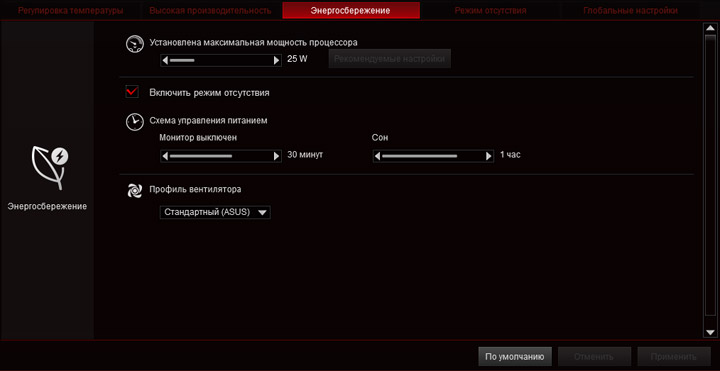

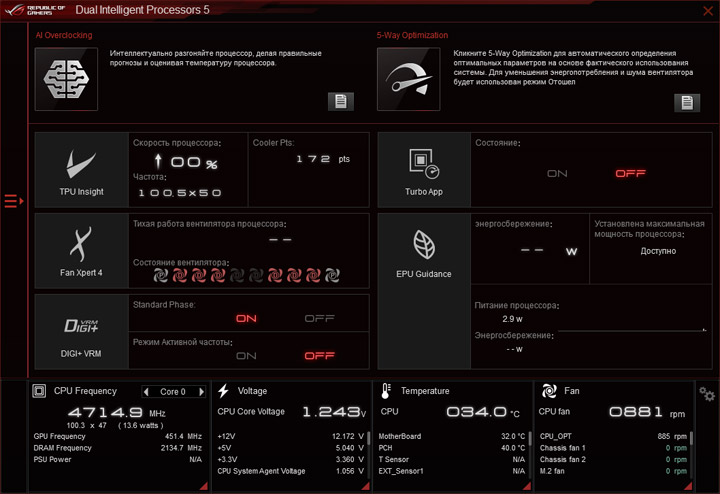

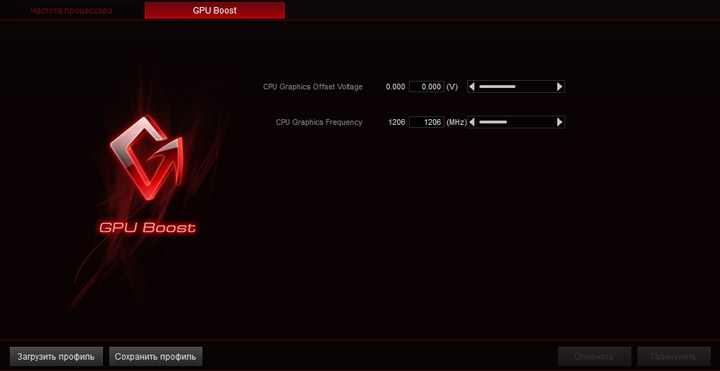

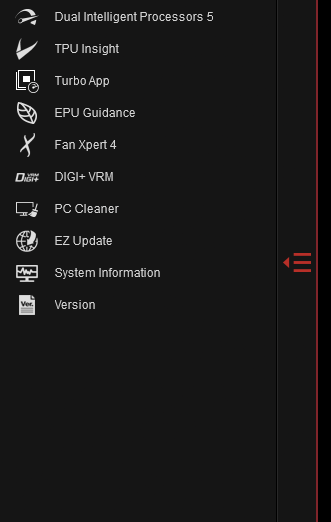

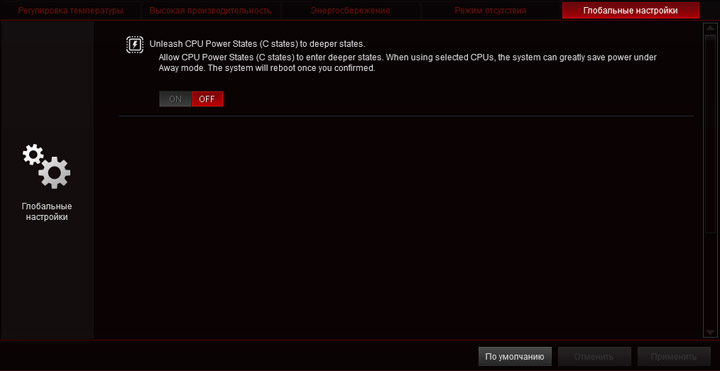

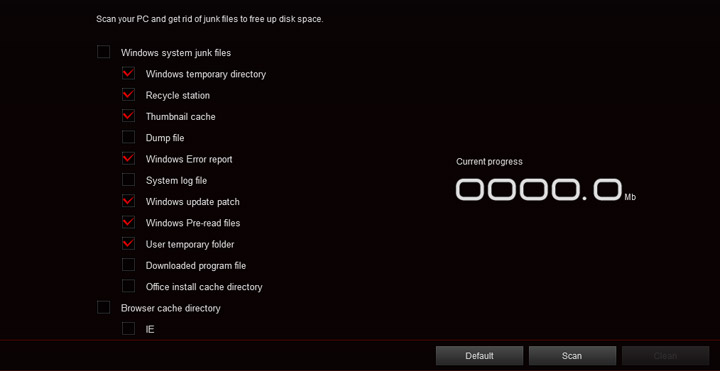

Суть, структура и наполнение комплекса фирменных программ от ASUS под именем Ai Suite не изменилась, но ряд изменений есть, для лучшего отделения обновлённых версий утилит их тоже оснастили слегка модифицированными названиями.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

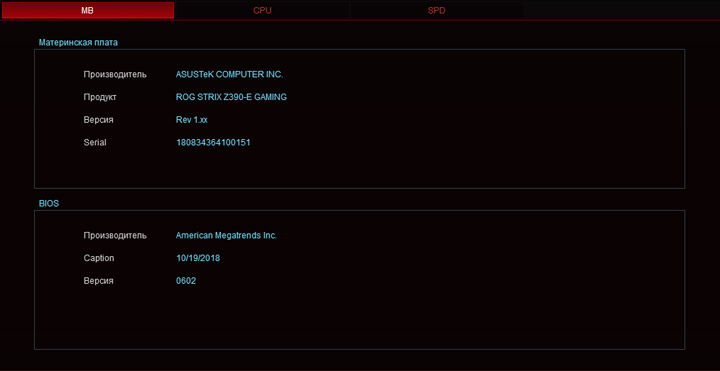

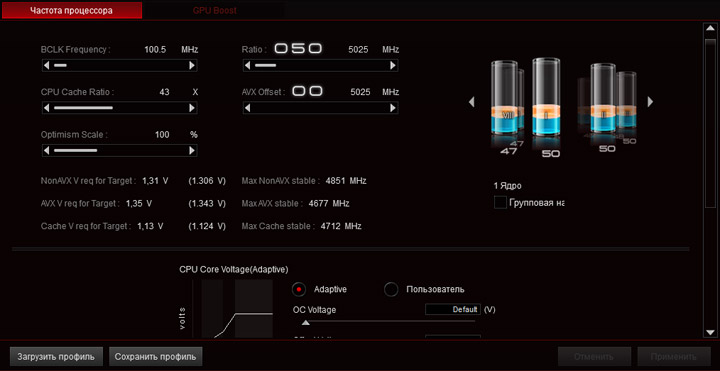

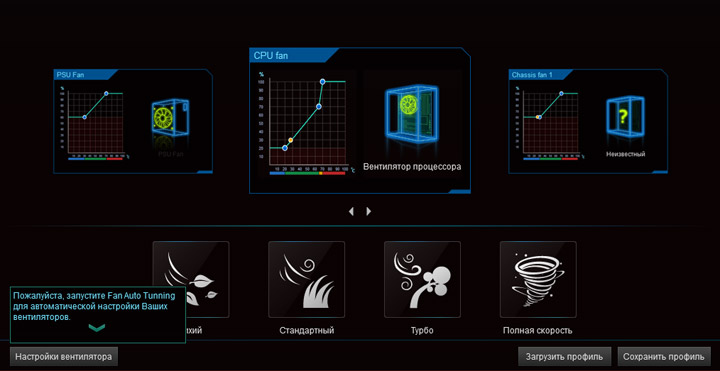

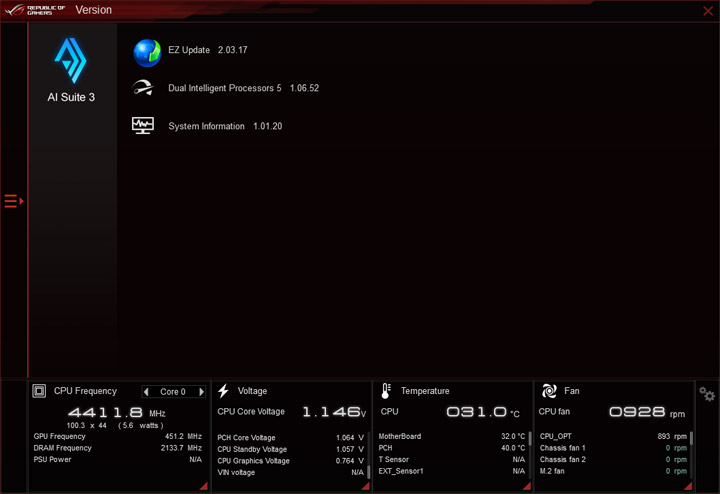

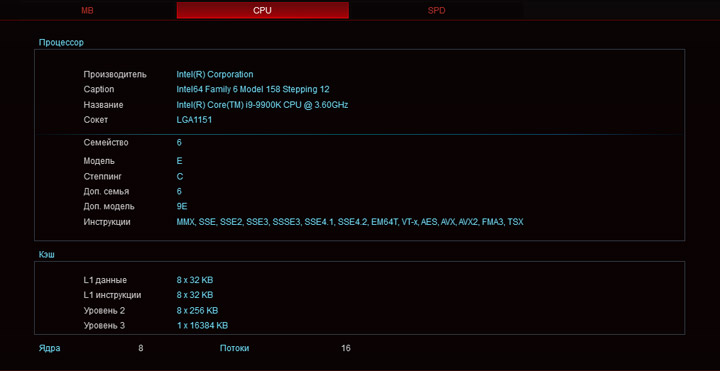

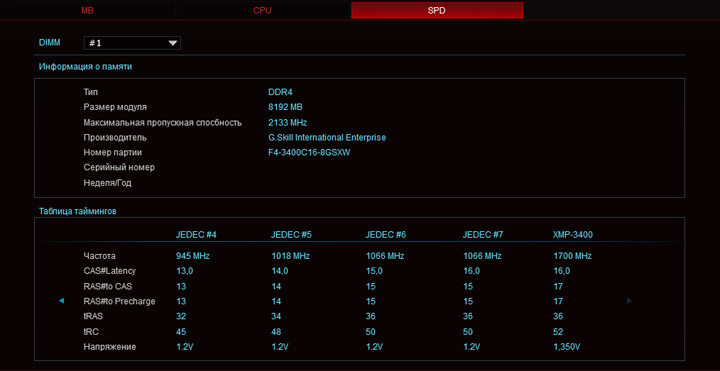

Комплекс предоставит информацию о множестве системных параметров, причём, в отличии от UEFI, многие из них отображаются в явном виде.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

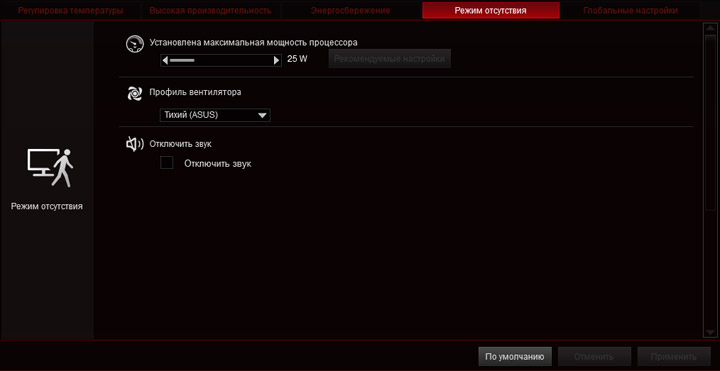

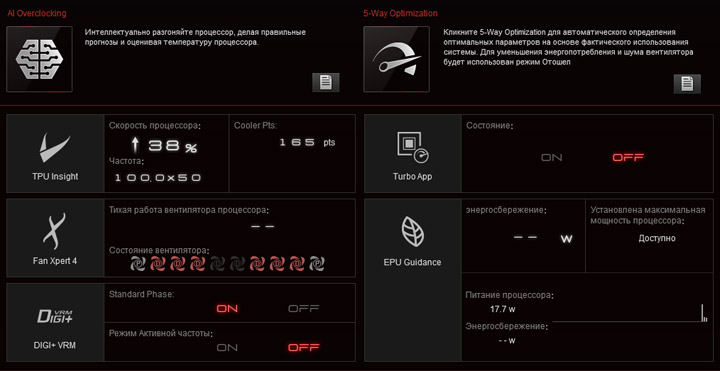

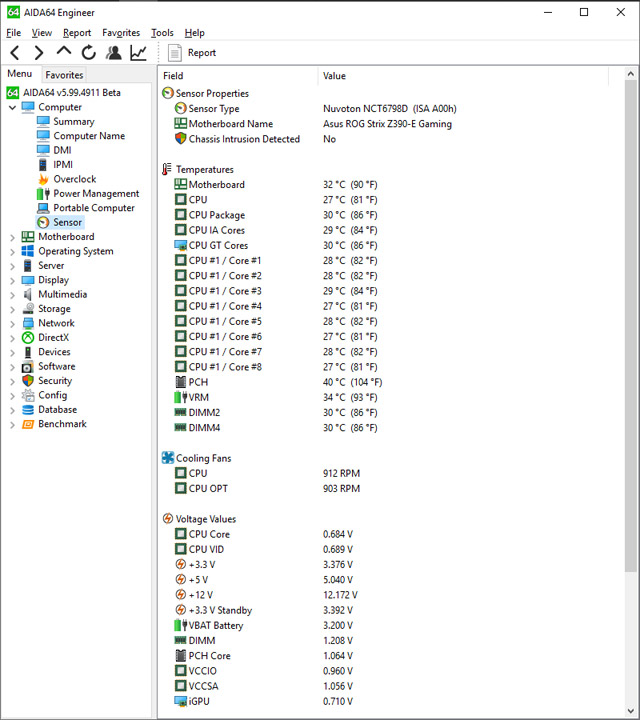

Можно контролировать температуру из области VRM, используя показания интегрированного датчика посредством стороннего ПО, привлекая, к примеру, AIDA64.

ASUS ROG Strix Z390-E Gaming

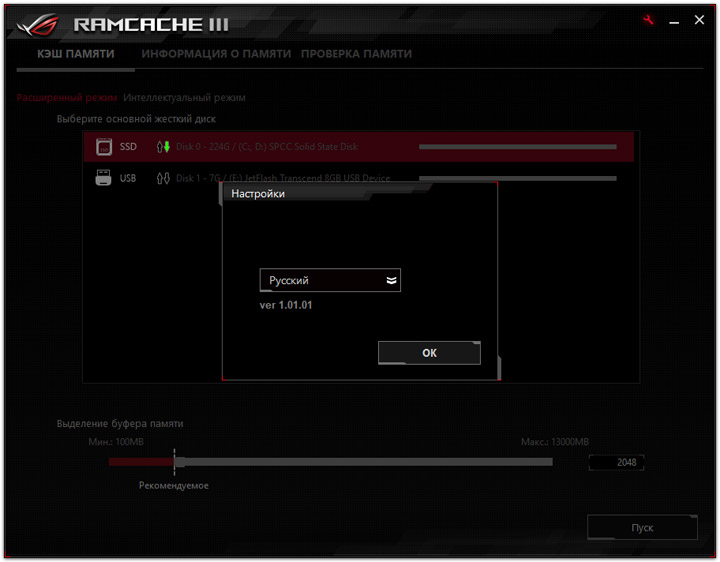

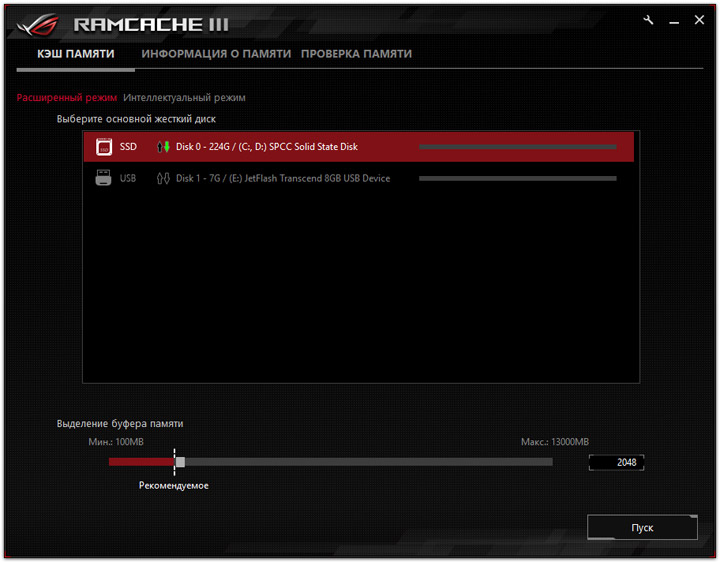

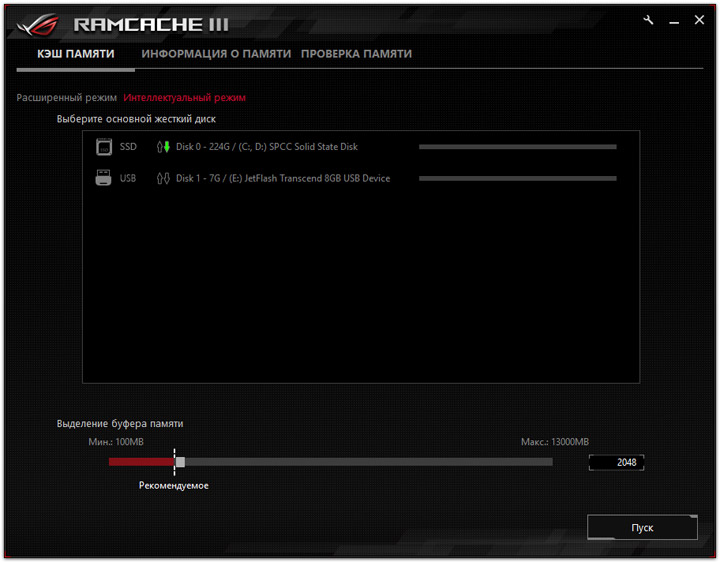

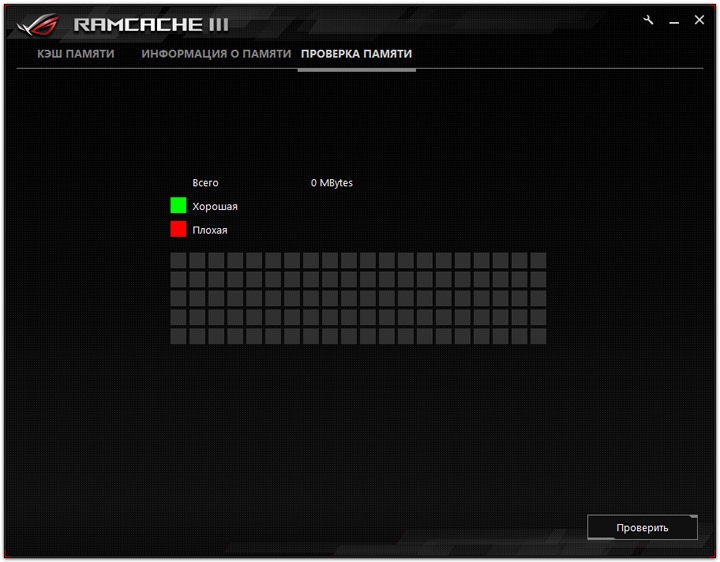

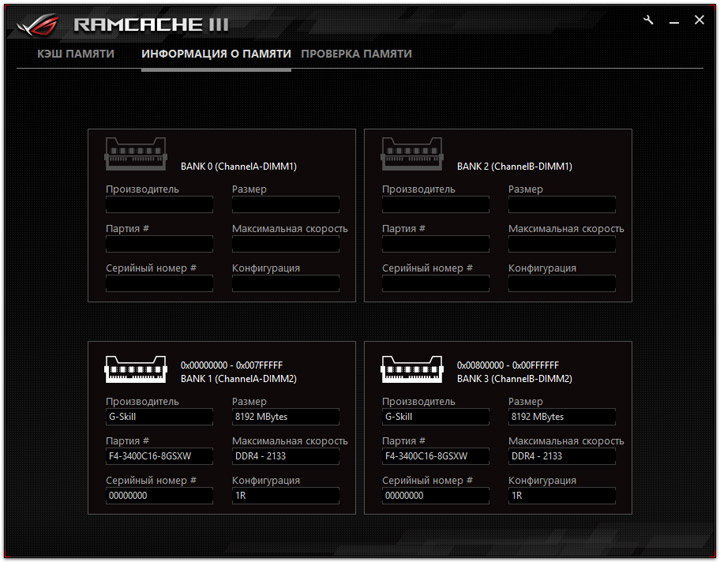

RAMCache III с прибавлением единицы в номере обзавёлся неким тестом памяти, в остальном продукт выглядит равнозначно с предшествующей, второй версией.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

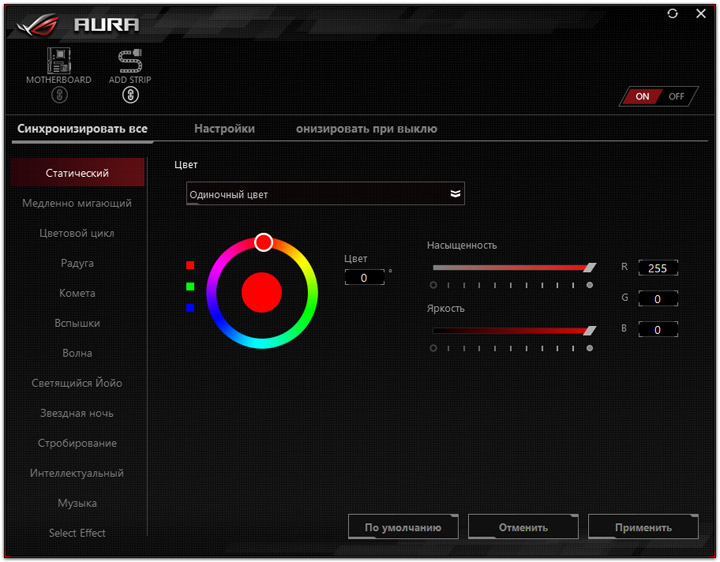

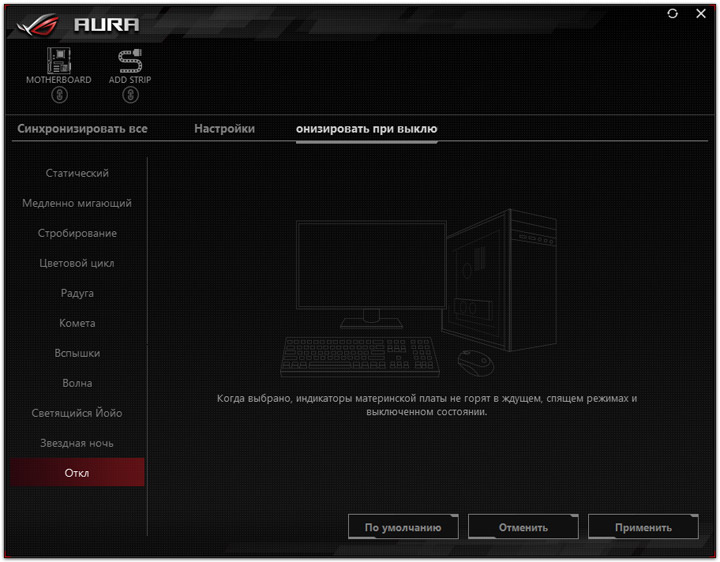

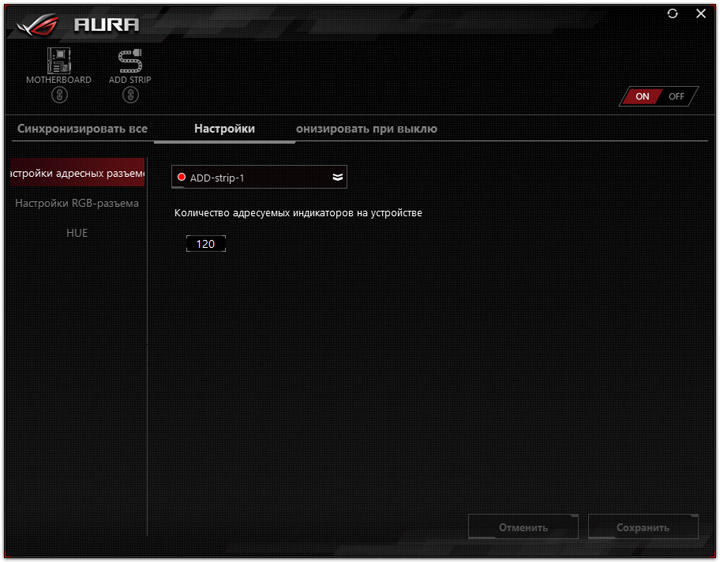

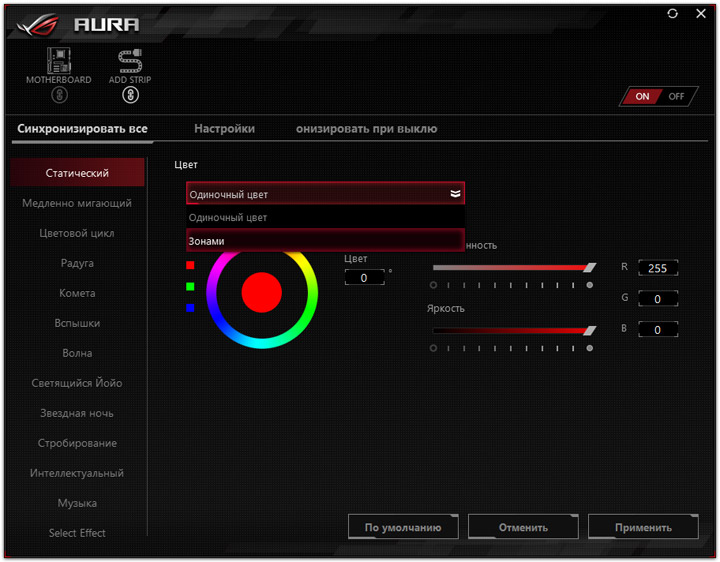

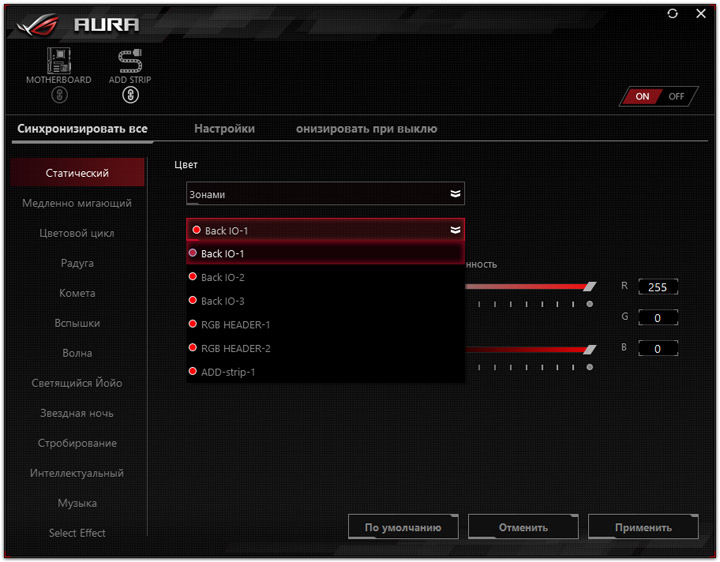

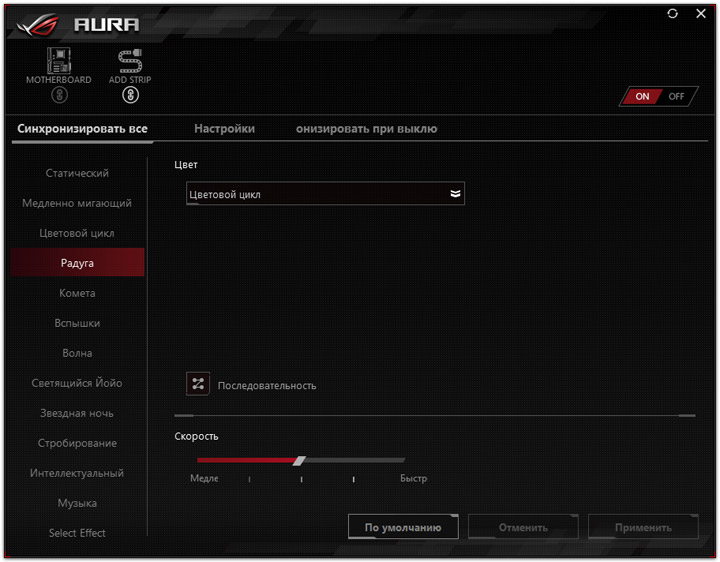

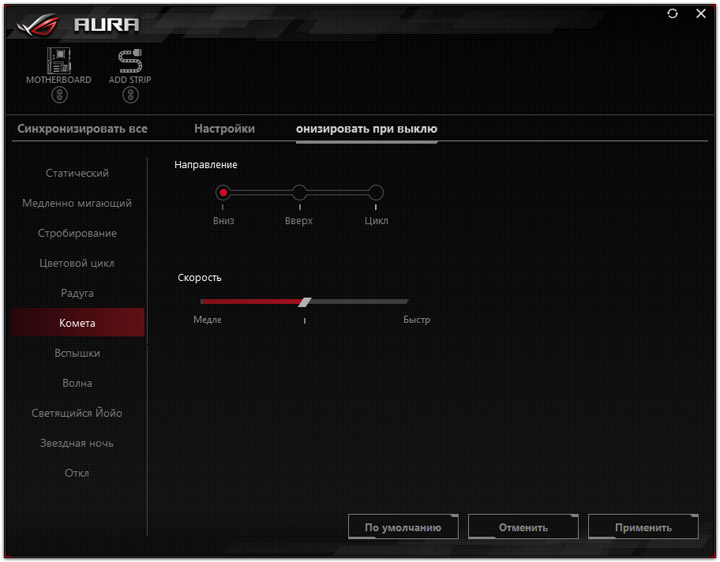

Сектор с подсветкой на плате всего один, его можно условно разбить на три независимых группы, используя ПО для этих целей. Другое оборудование, оснащённое светодиодами, также настраивается именно здесь.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

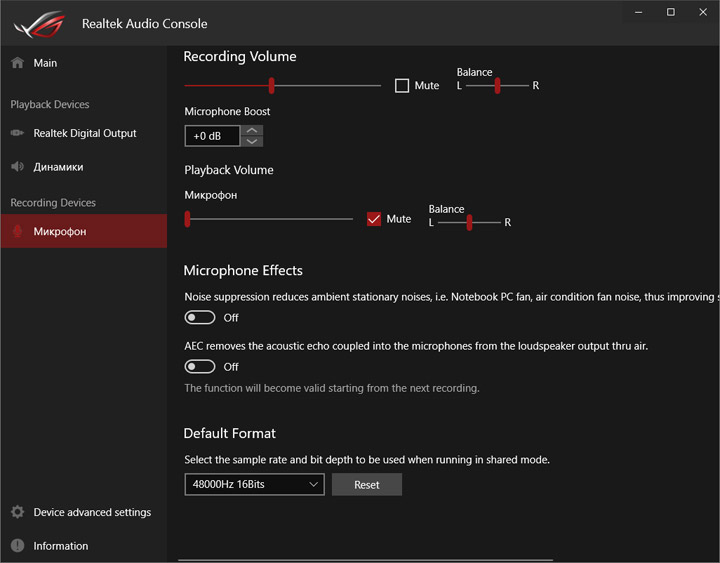

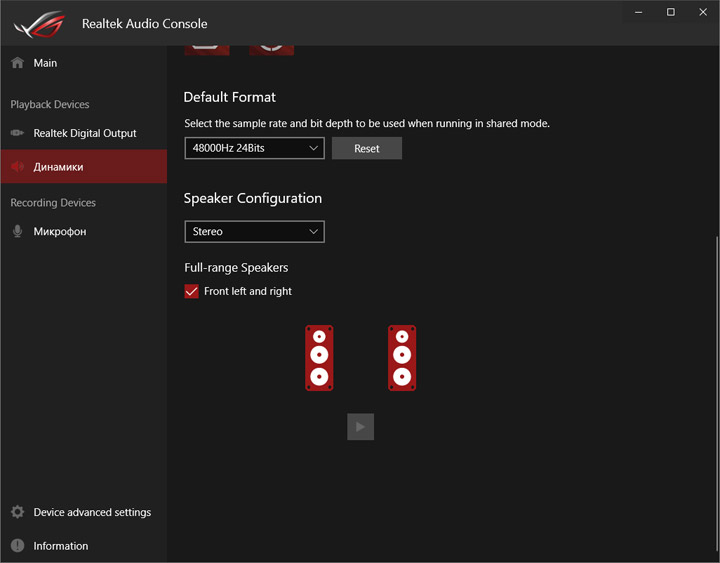

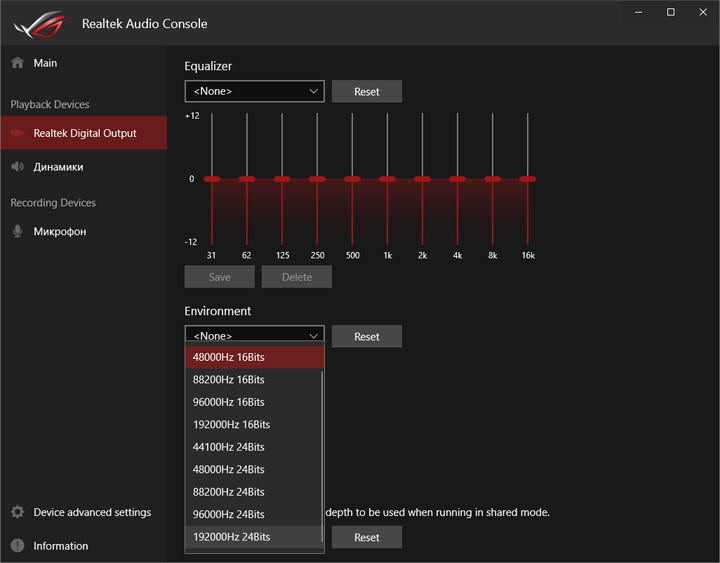

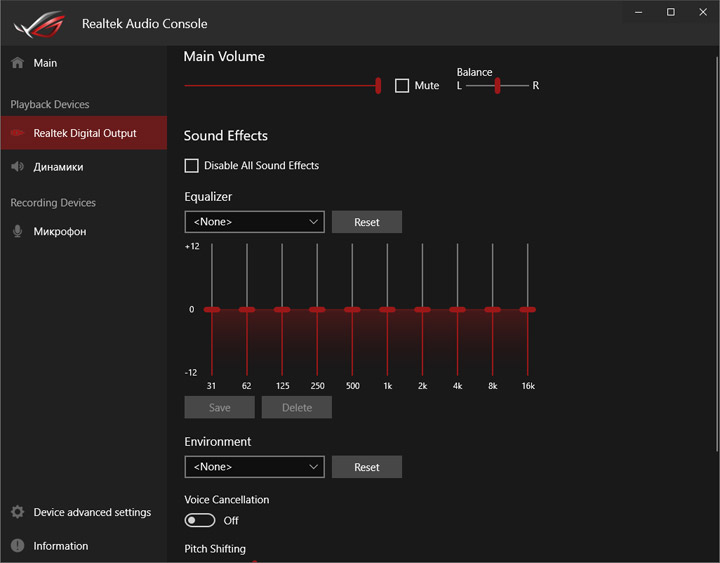

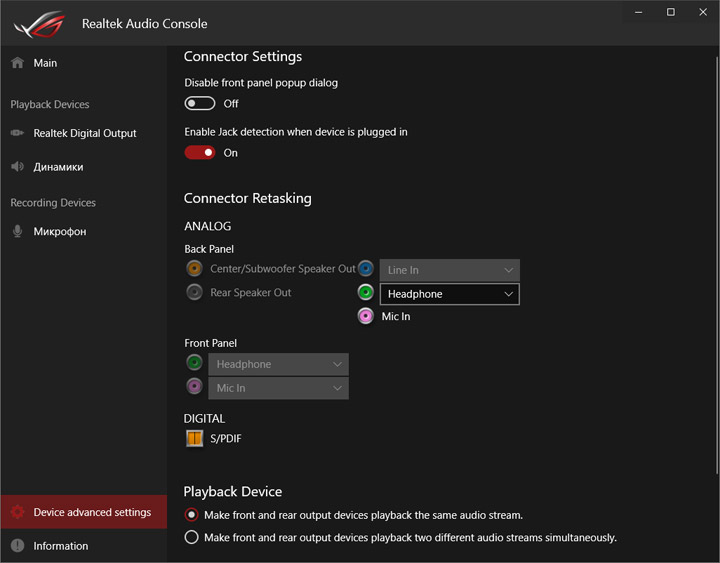

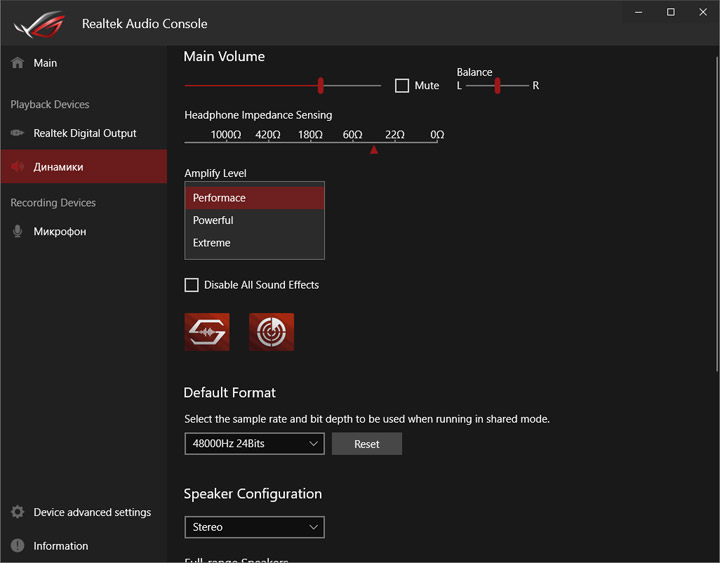

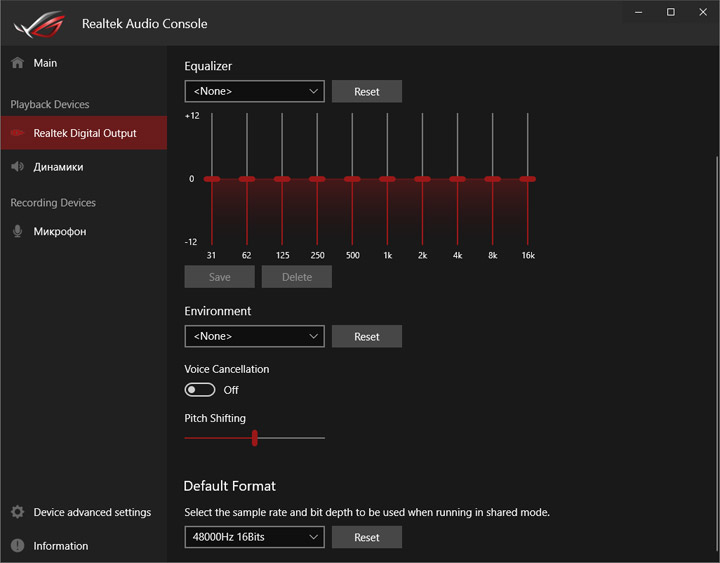

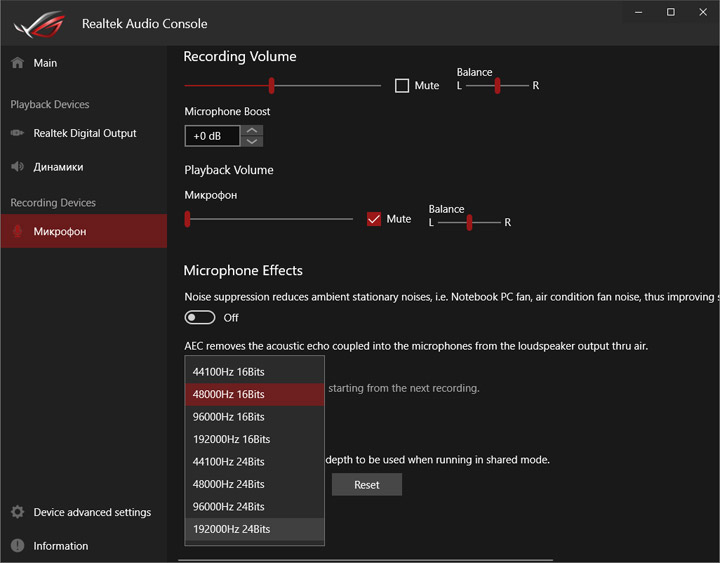

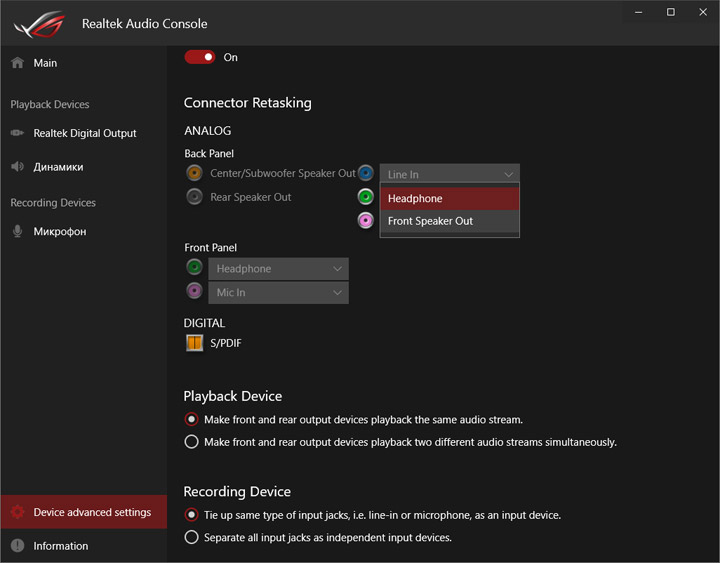

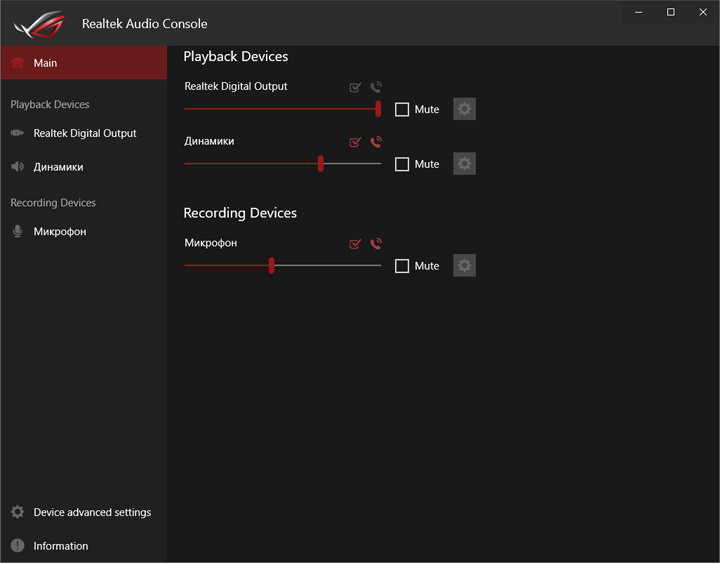

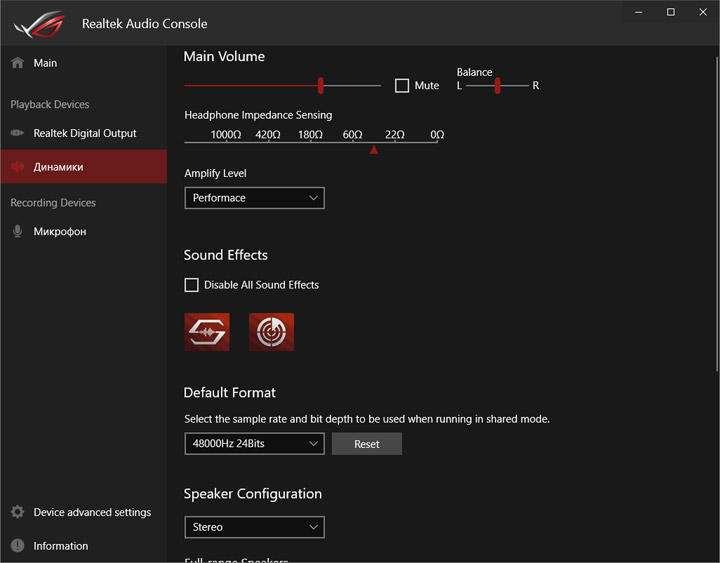

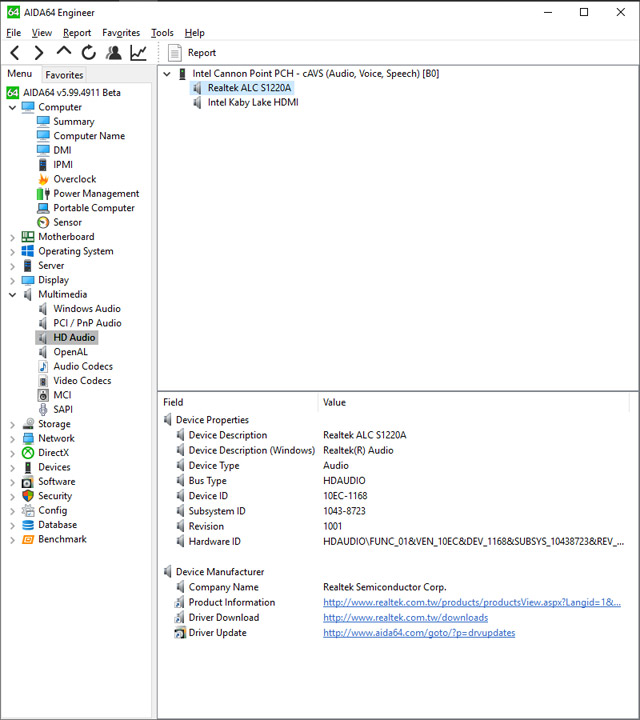

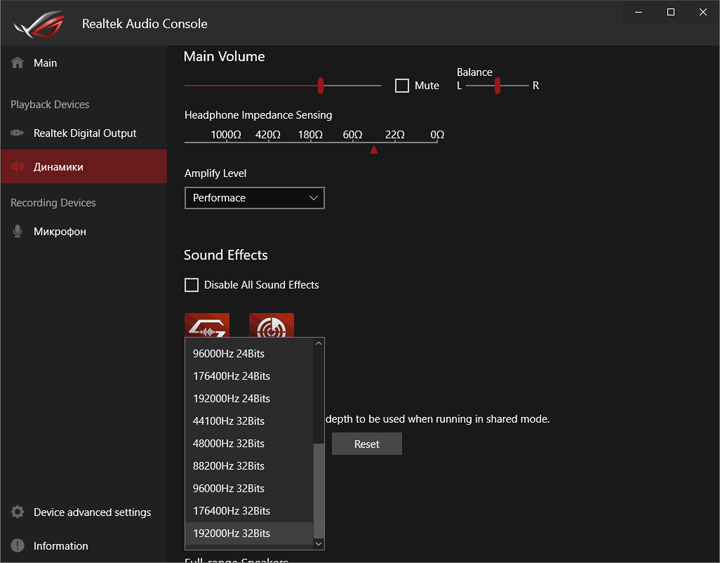

Конфигуратор Realtek для наладки схемы работы звукового оборудования оснащён специализированным оформлением от ASUS. Допускается выбрать тип подключенного оборудования (к гнезду на задней панели), но изменений в звучании при этом я не ощутил. Также в наличии три профиля предусиления выходного сигнала, они ощутимо влияют на уровень выходного сигнала. Подачу материала можно охарактеризовать как выполненную с акцентом на СЧ, вокал и гитарные партии явно превалируют, в диапазоне ВЧ нет явных проблем с достоверностью и точностью расположения источника звука, но его характер не выглядит живым, естественным. С НЧ всё ещё печальнее — мидбас надут и одновременно обрывист, словом, погружения в атмосферу прослушиваемого материала нет, словно аналитичность сцены была во главе идеи построения всего комплекса звучания.

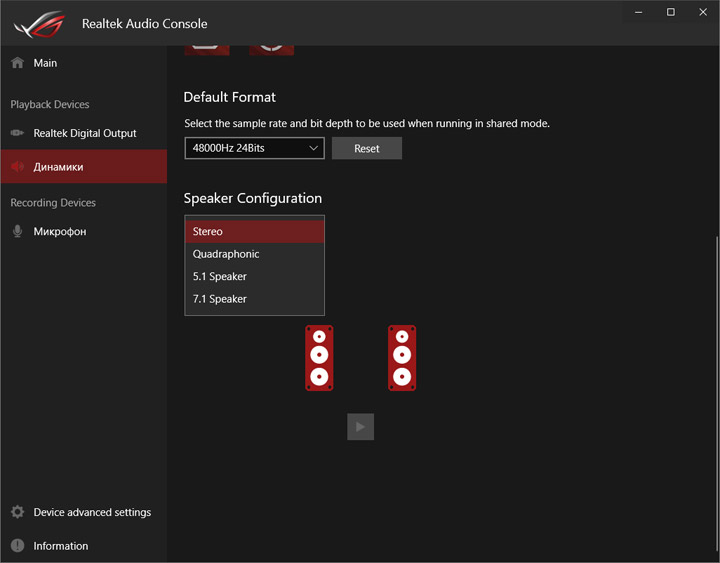

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

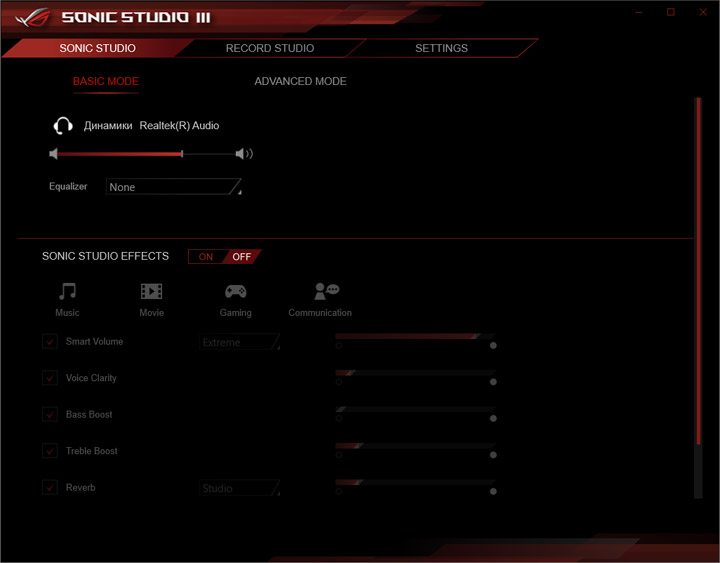

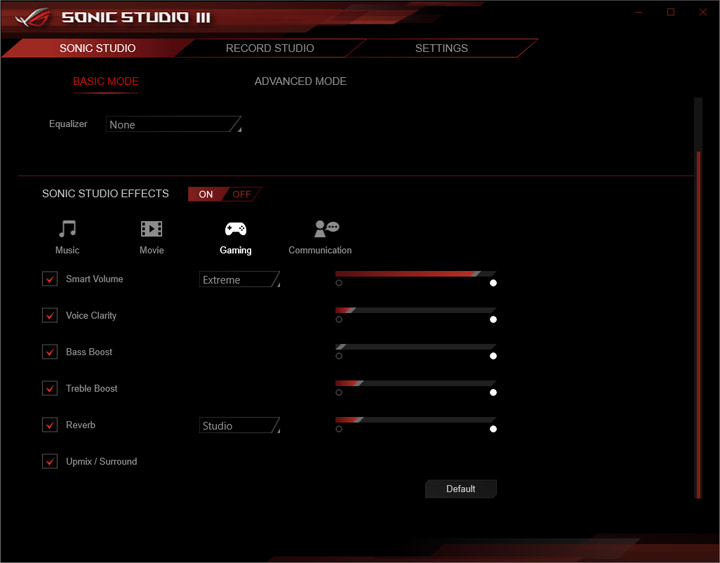

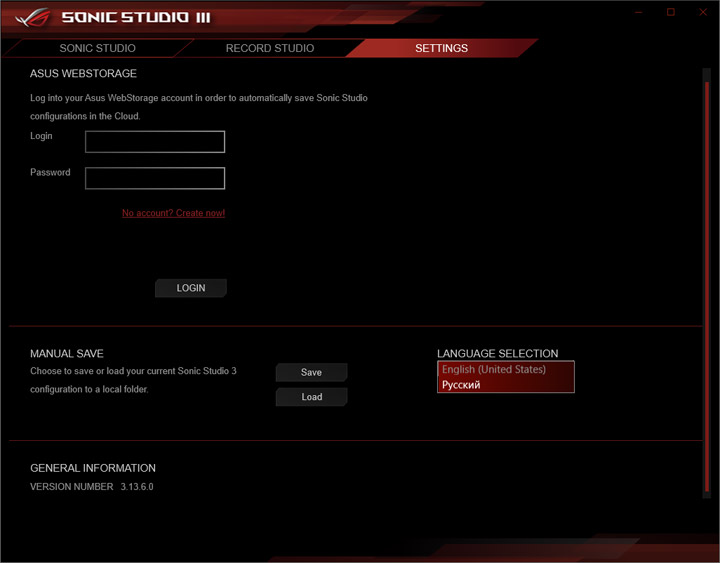

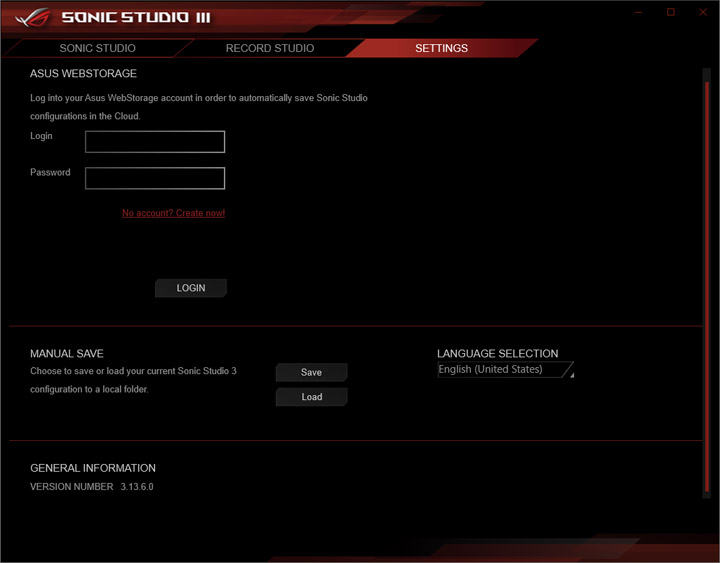

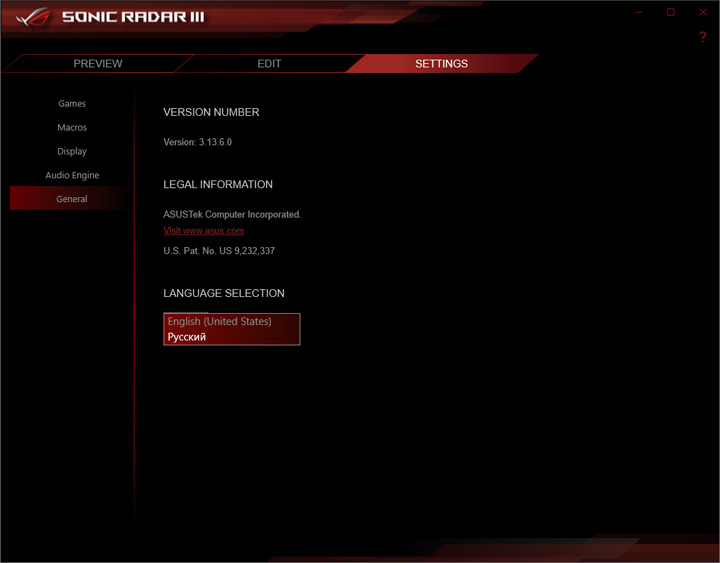

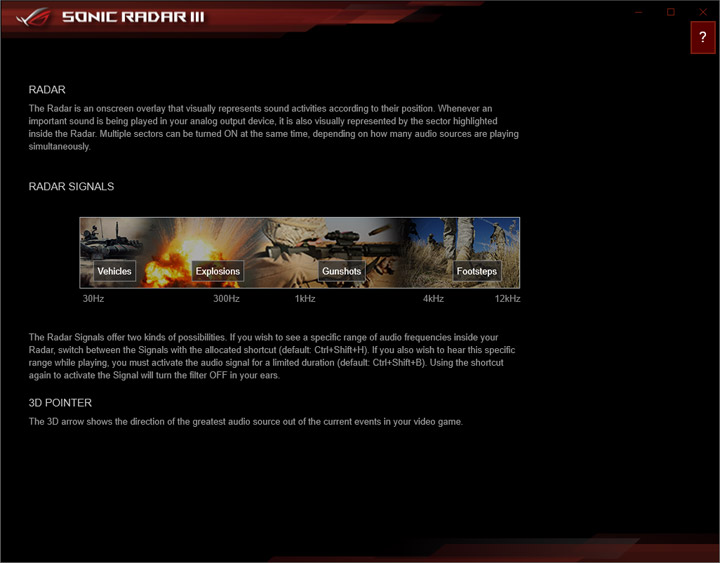

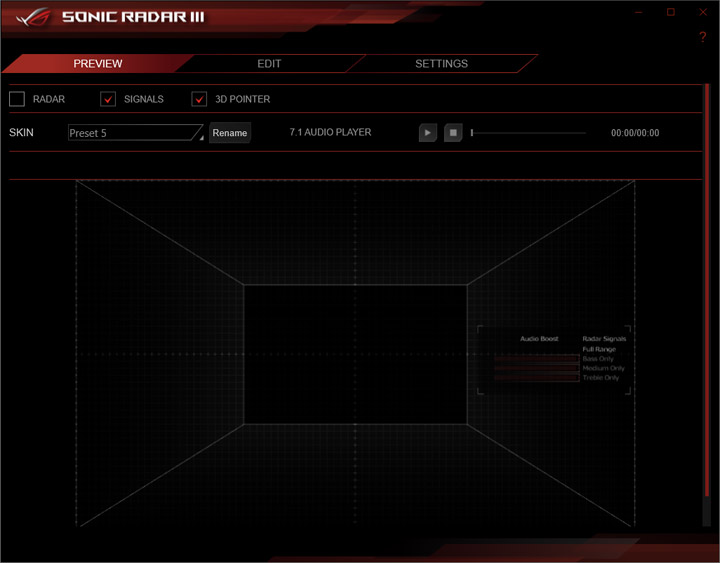

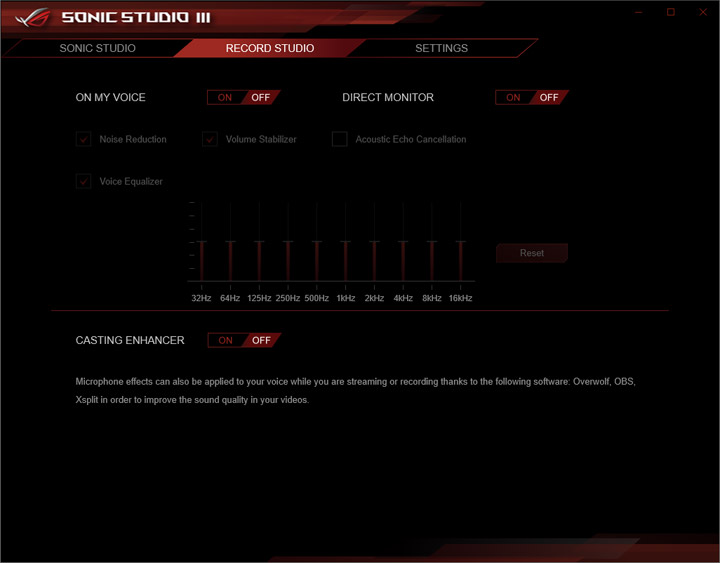

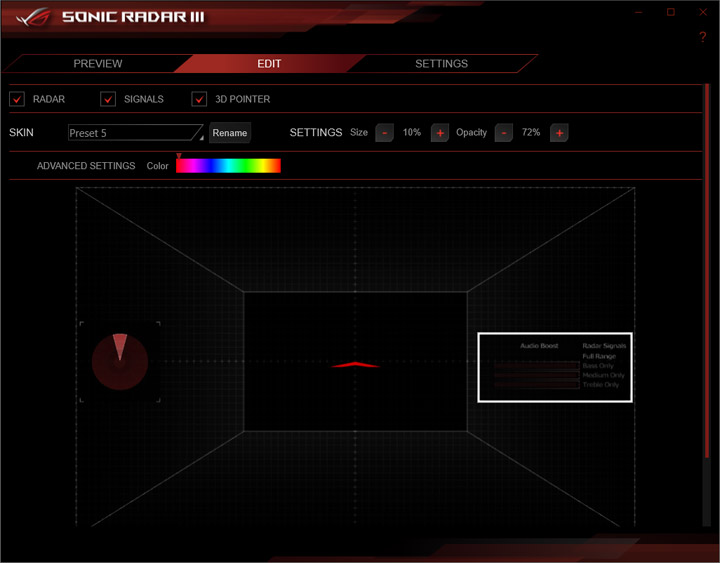

Придать нужный окрас должен помочь фирменный инструмент Sonic Studio III, а обеспечить преимущество в шутерах может использование Sonic Radar III.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

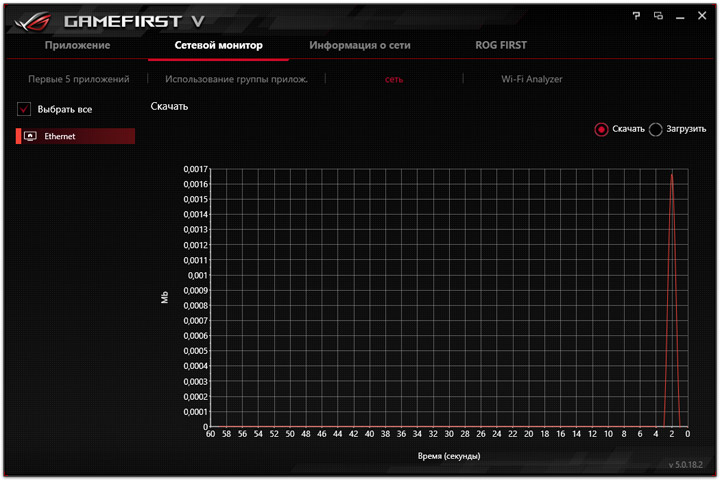

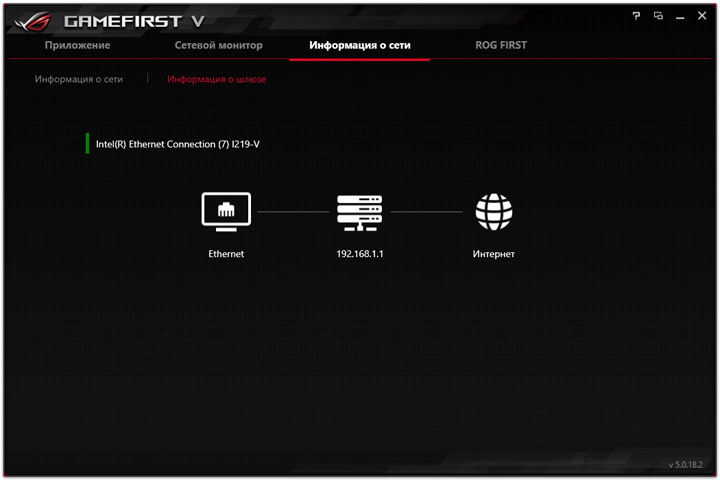

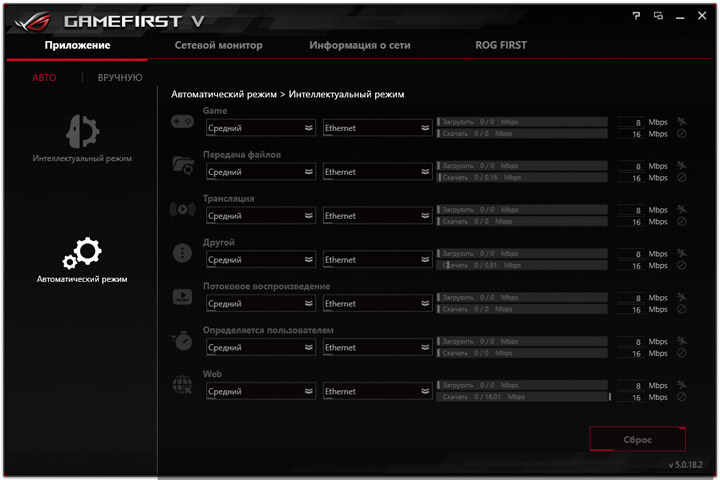

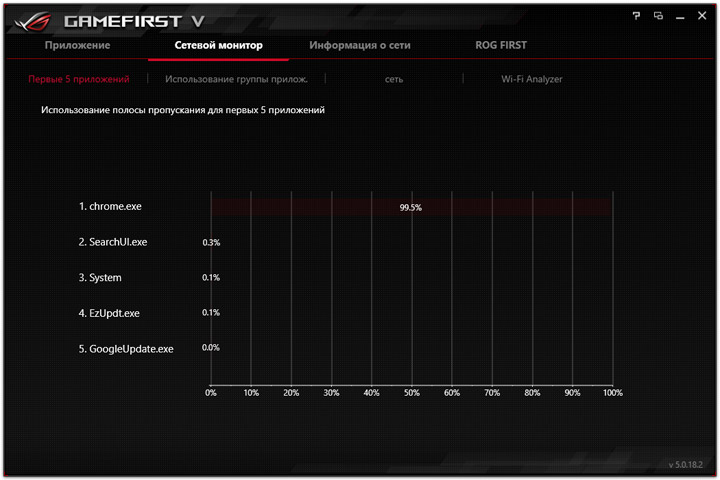

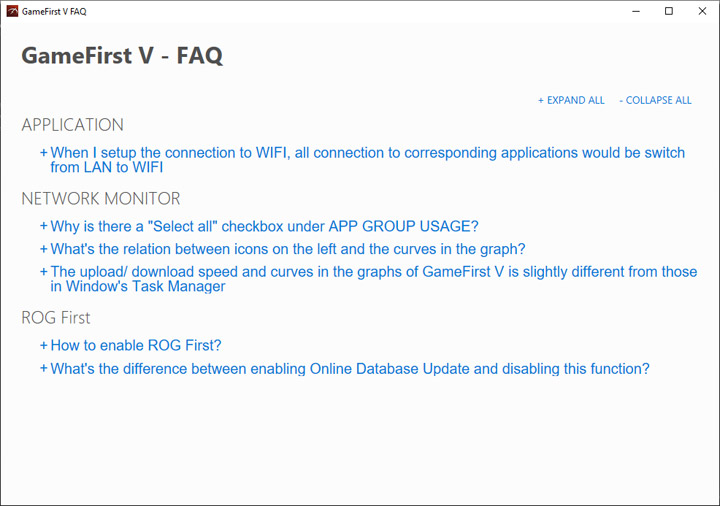

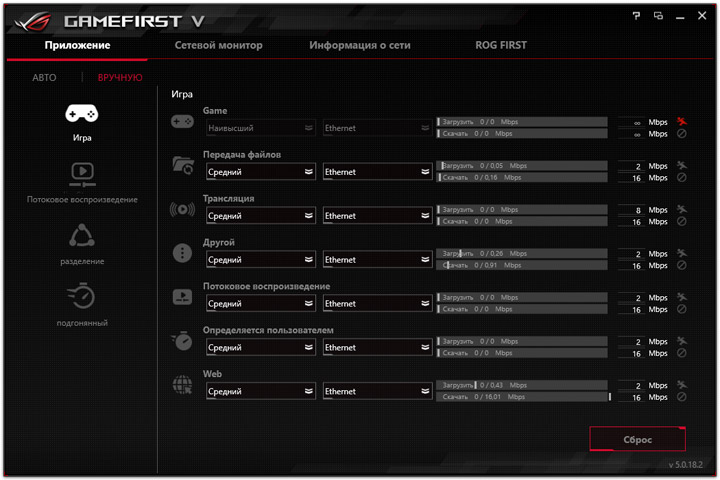

Обновился и Gamefirst — вот уже до пятой версии. Из нового я отметил появление страницы ROG First, там, судя по всему, можно будет улучшить взаимодействие с фирменными роутерами от ASUS.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

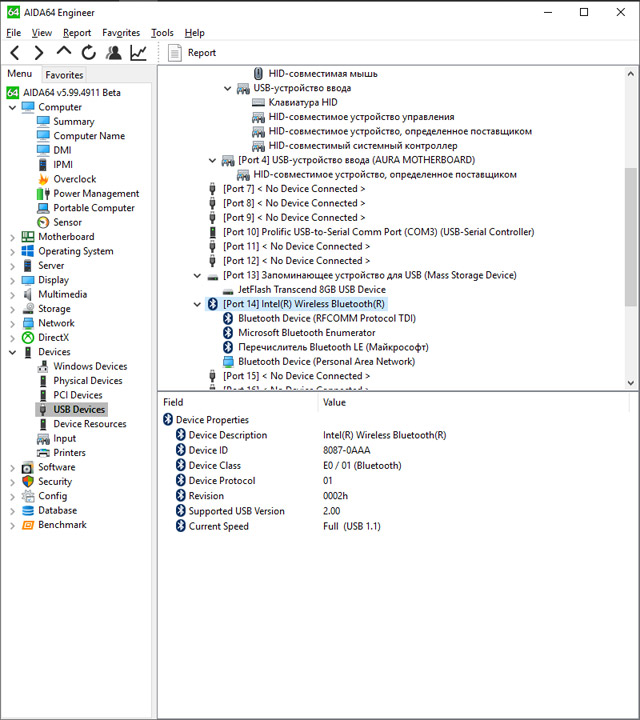

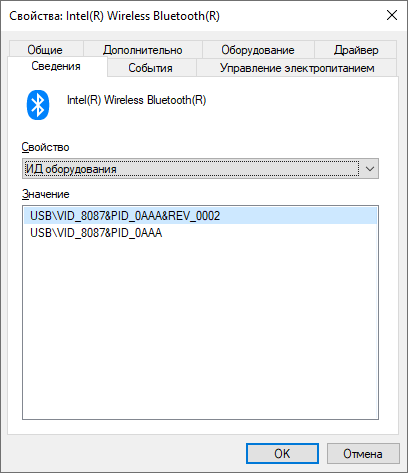

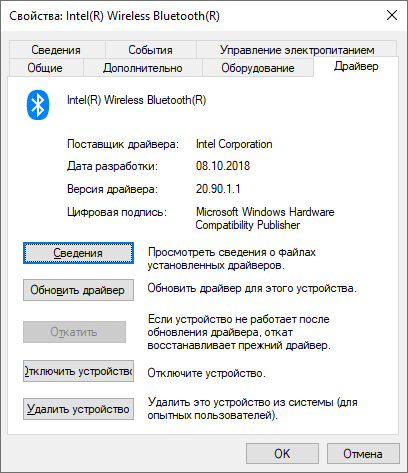

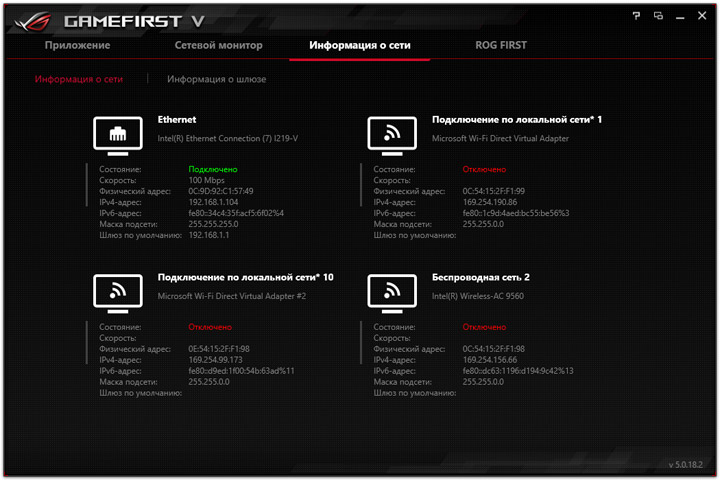

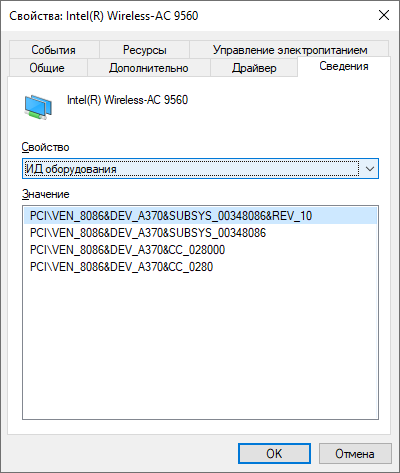

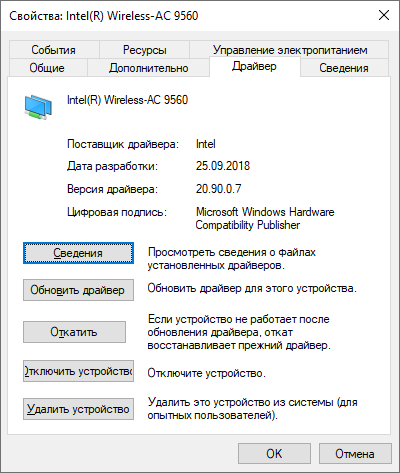

Больше деталей об используемом адаптере беспроводных сетей есть на снимках экрана ниже.

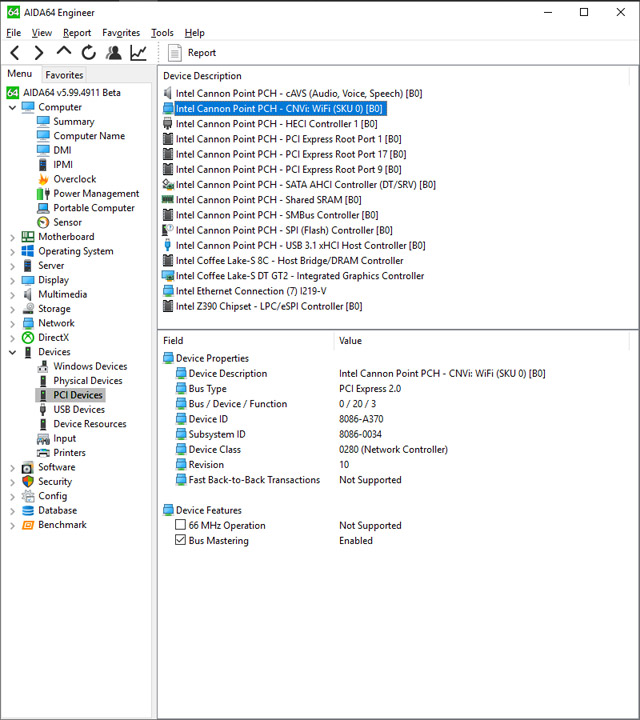

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

Тестовый стенд

В состав открытого стенда вошли:

  • операционная система: Windows 10 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.1.17711.8088), Intel Management Engine Interface (1815.12.0.2021), Intel Rapid Storage Technology Driver (16.7.0.1009), GeForce 416.94.

Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

Продукт Версия микрокода AIDA64 BenchDLL Windows 10
ASUS ROG Strix Z390-E Gaming 0602 5.99.4911 4.3.793-x64 10.0.17763.168
10.0.17763.134

Оценить разницу в быстродействии систем, выстроенных при участии плат, в основе которых были распаяны хабы «трёхсотой» серии разных версий, можно по обзору MSI MPG Z390 Gaming Plus.

Разгонный потенциал

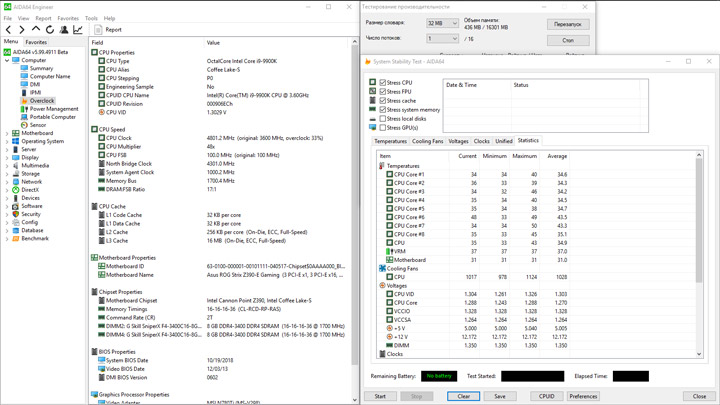

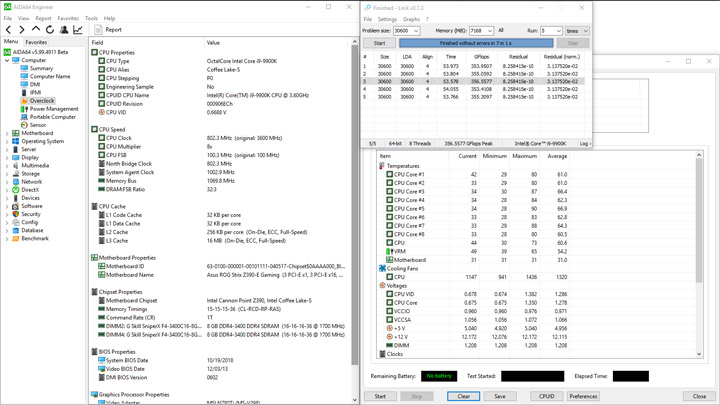

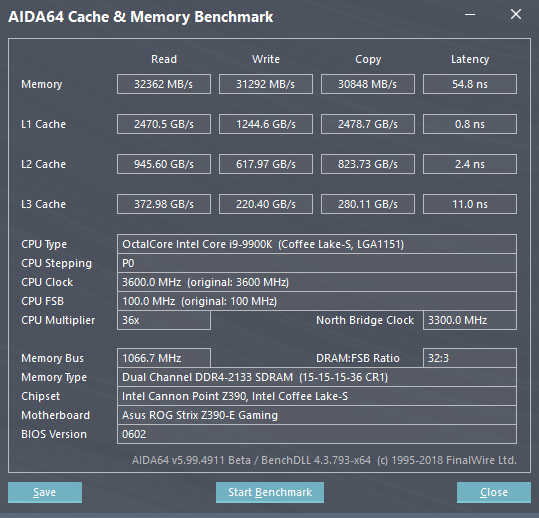

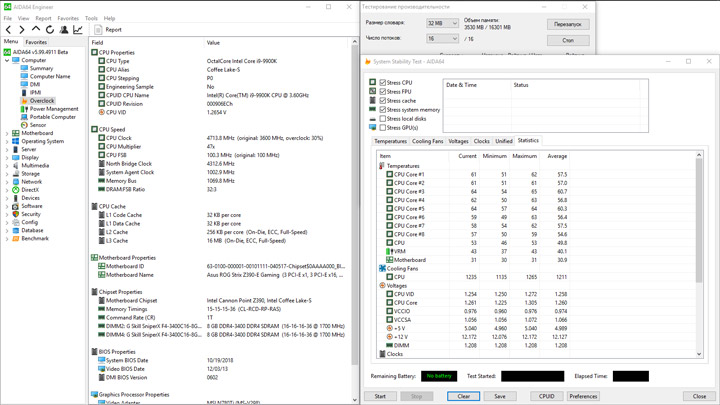

Перед проведением экспериментов посмотрим, как ведёт себя система с начальными настройками, когда частота памяти была равна 2133 МГц.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

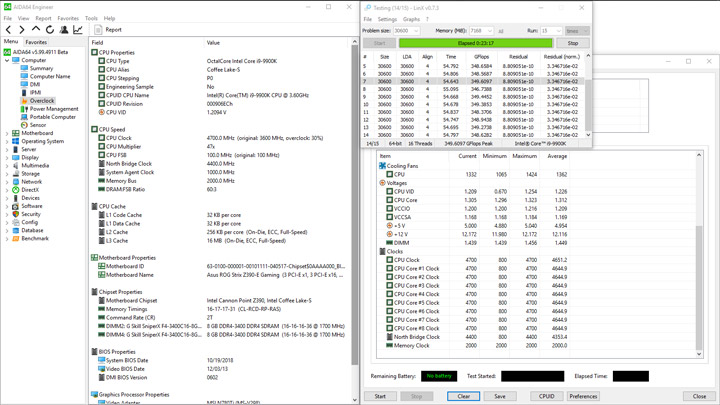

Небольшое ускорение системе придаёт увеличенная отметка базовой частоты. Динамическим оказалось значение напряжения ЦП, также его частота менялась в зависимости от сложности нагрузочного сценария, отчётливо фиксировался рост до 5 ГГц.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

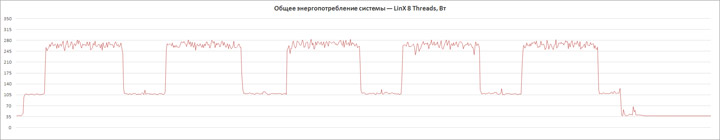

Второстепенные напряжения (IO и SA) оказались в штатном положении, как и напряжение DRAM. Восемь активных потоков в LinX оказывают усиленную нагрузку на систему, вместе с этим и результат вычислений выходит побольше. Запросы к электросети в этот момент тоже выше — границы равнялись 34–258 и 34–268 Вт.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

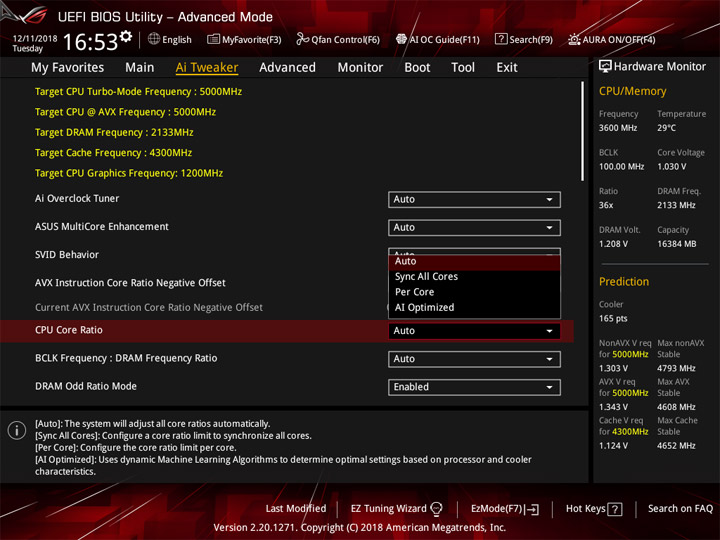

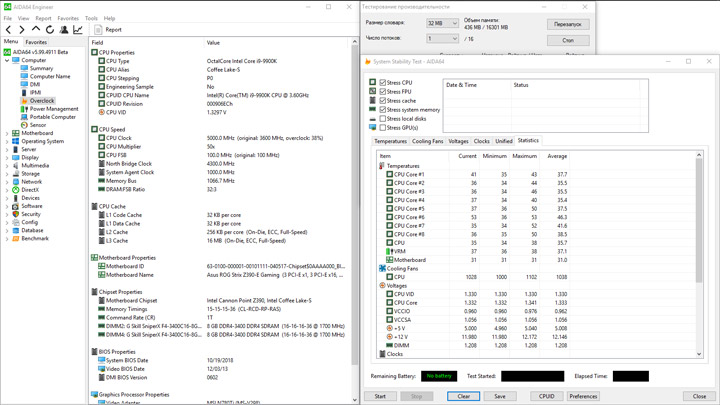

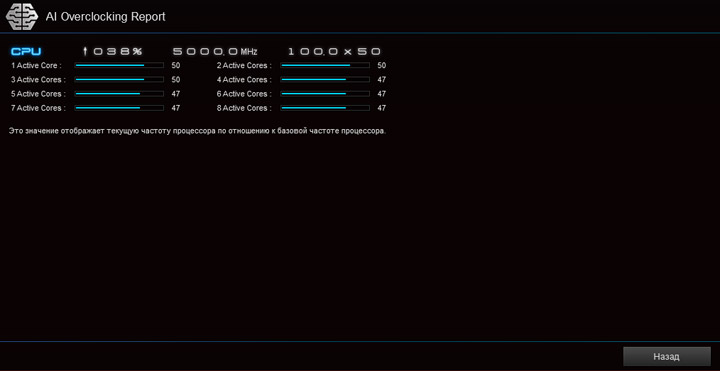

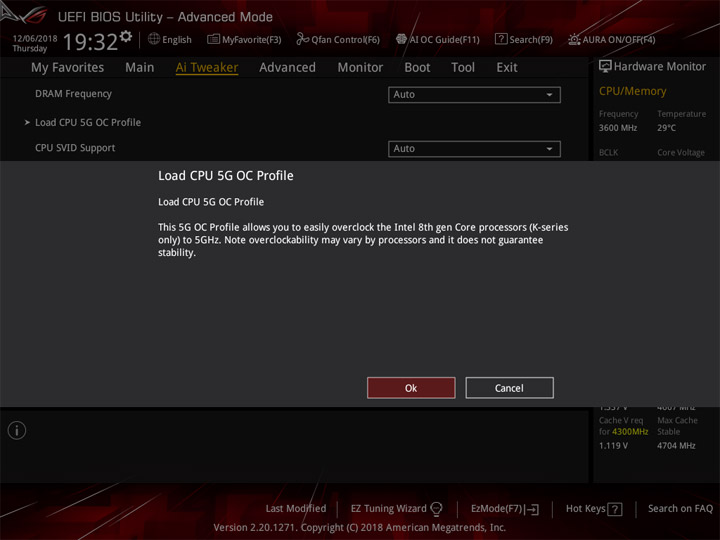

Упрощённый разгон системы сводится к активации профиля UEFI «5G OC». Помимо очевидного увеличения множителя (для всех ядер) и новой отметки для LLC, выделить в UEFI особо нечего.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

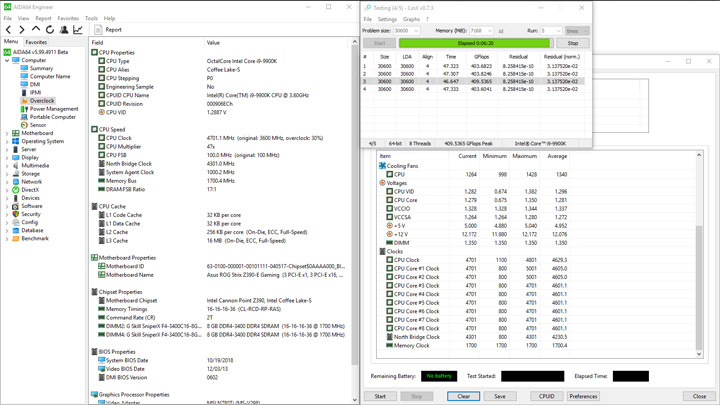

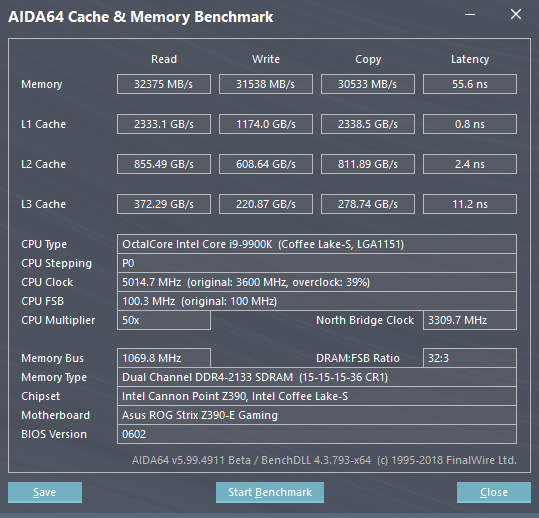

Автоматического повышения уровня напряжения ЦП оказалось достаточно для щадящих тестов, а вот с LinX система уже не справилась, «уходя» в BSOD.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

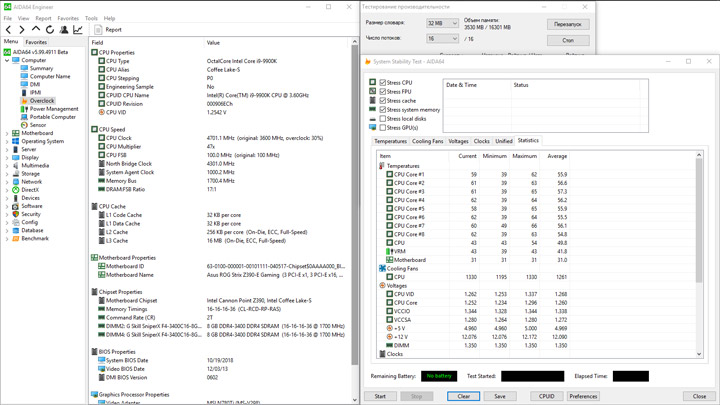

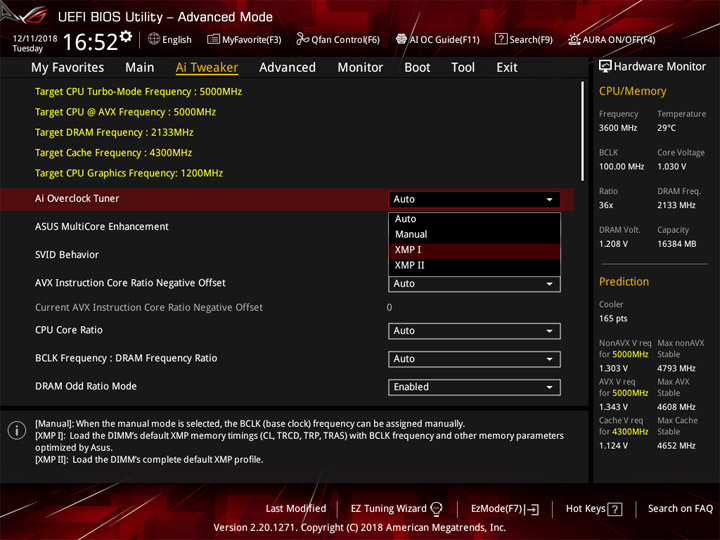

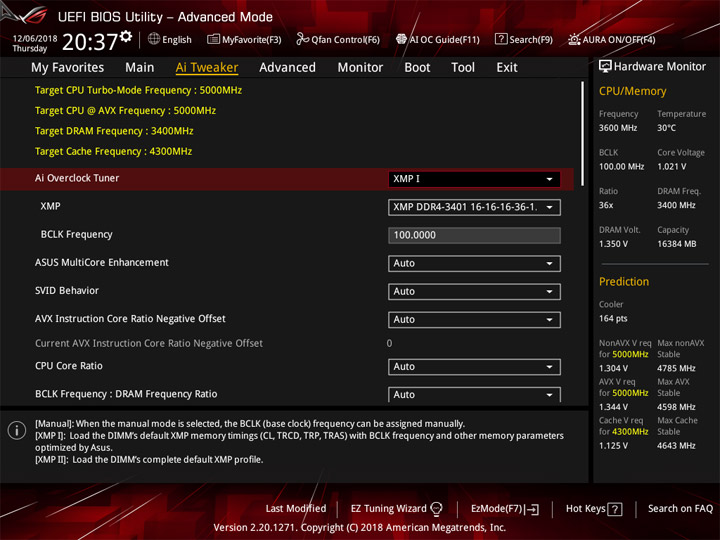

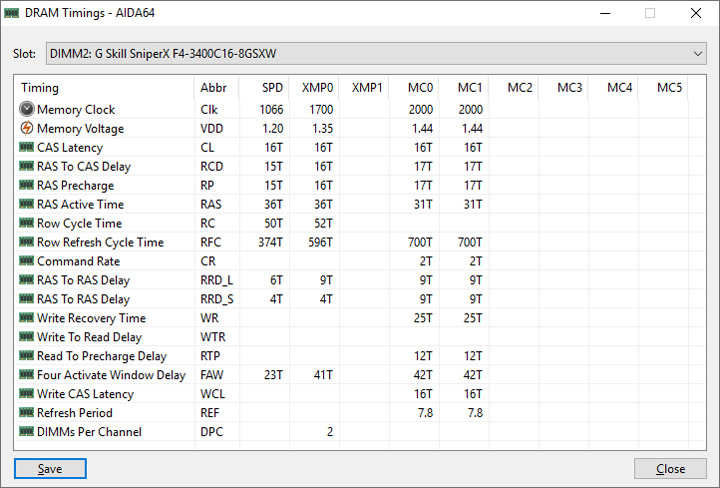

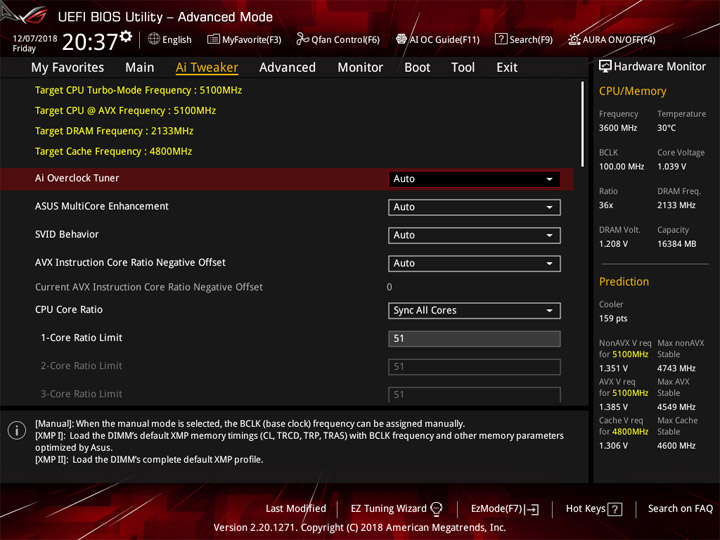

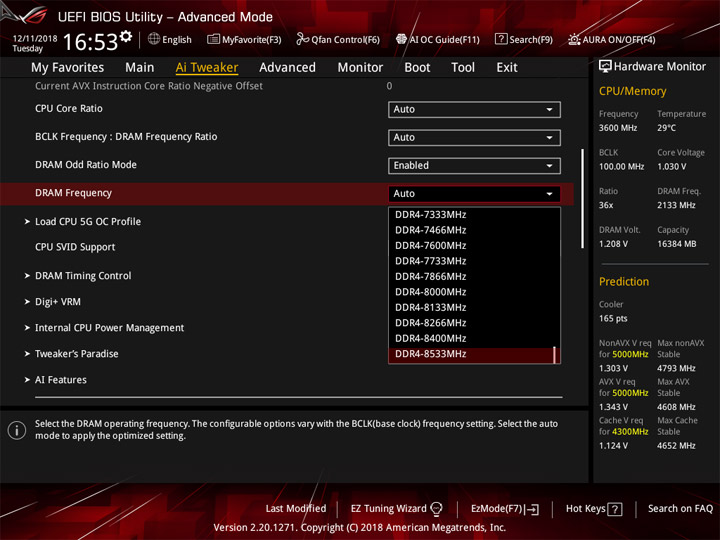

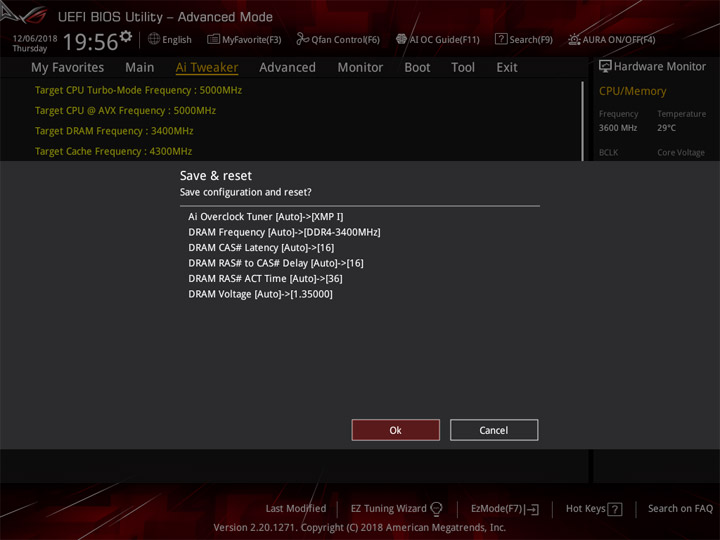

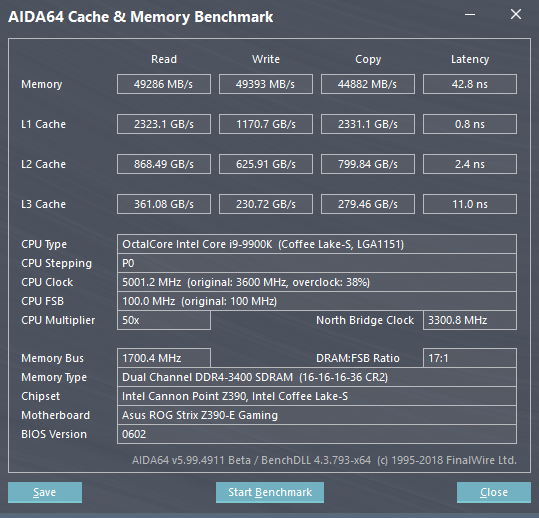

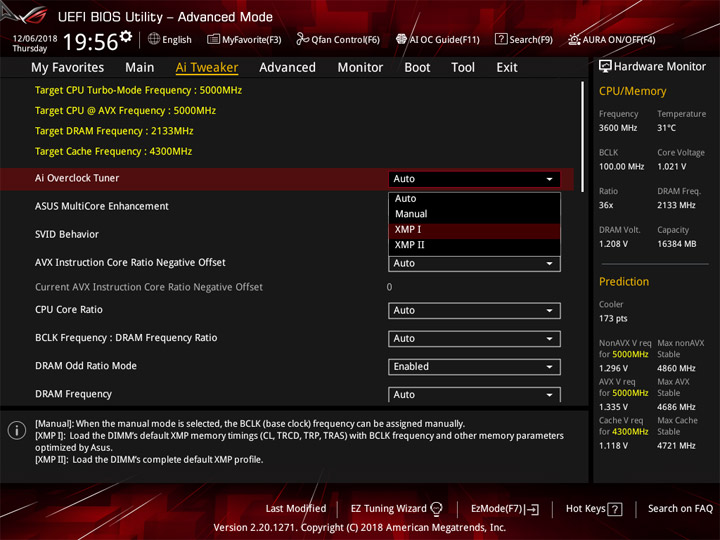

Ещё один способ быстрого повышения быстродействия ПК — активация XMP, я воспользовался улучшенным подходом для устройств ASUS, с ним, как выяснилось, всё функционировало без ошибок.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

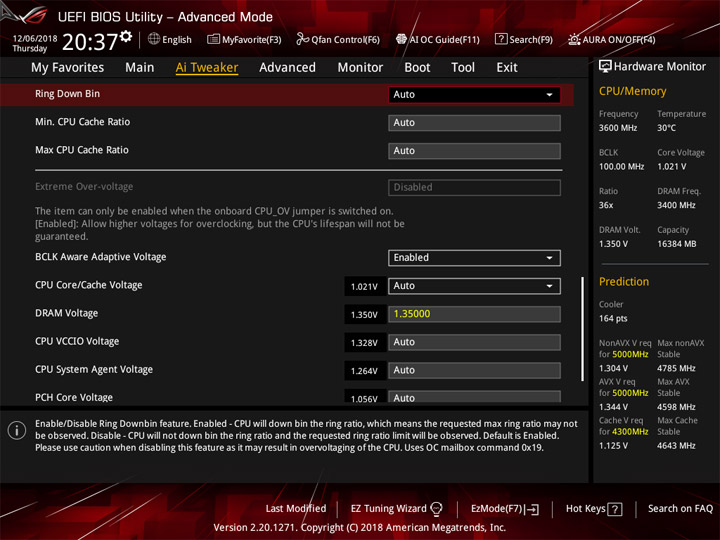

В силе осталась начальная схема функционирования процессора, повысились напряжения DRAM, IO и SA, причем уровень IO откровенно не порадовал. В целом, все запланированные тесты система осилила без замечаний.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

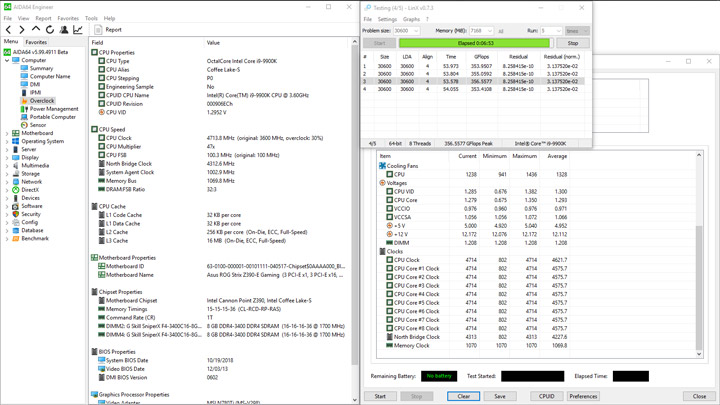

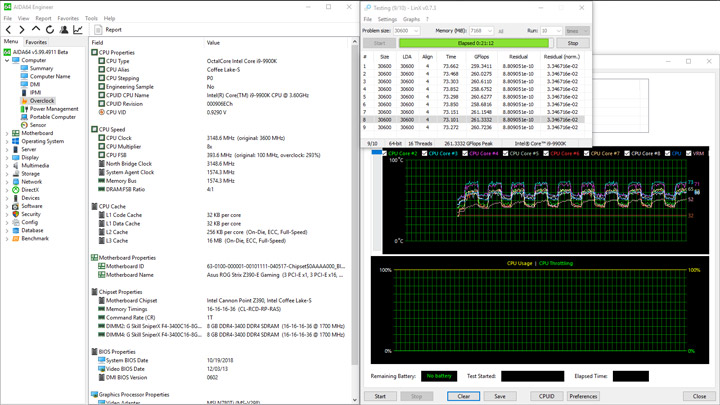

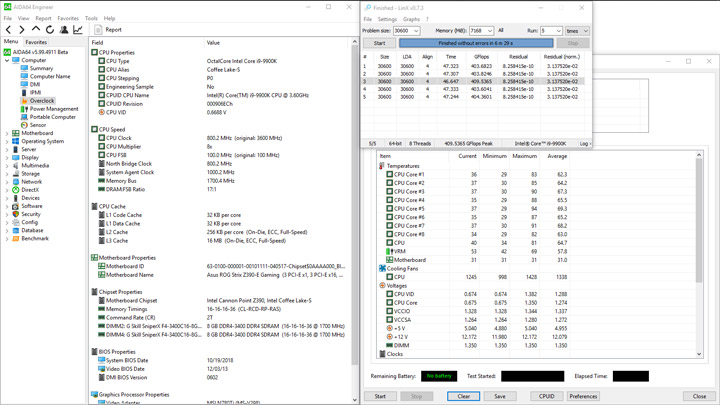

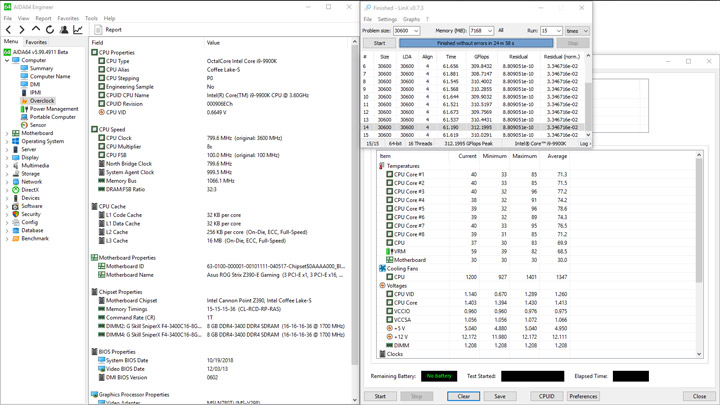

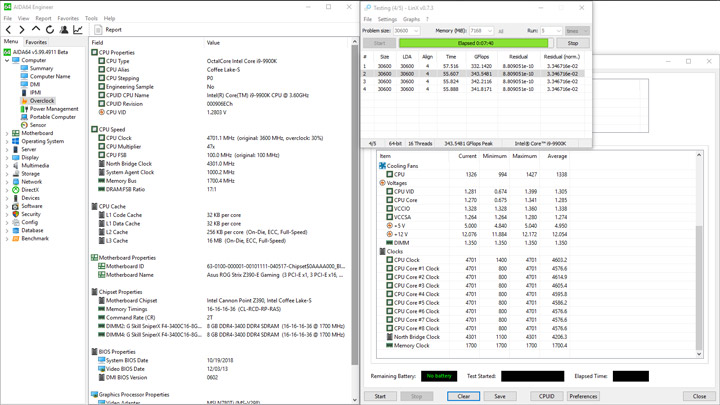

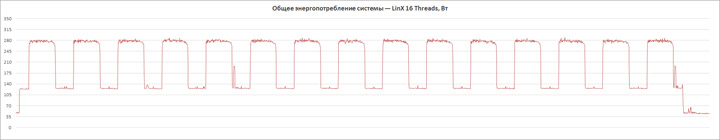

И вновь лучший результат в LinX был при активных восьми потоках, оттого нагрузка на систему в этом случае также стала выше, новые переделы по энергопотреблению стенда — 37–278 и 37–284 ватт.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

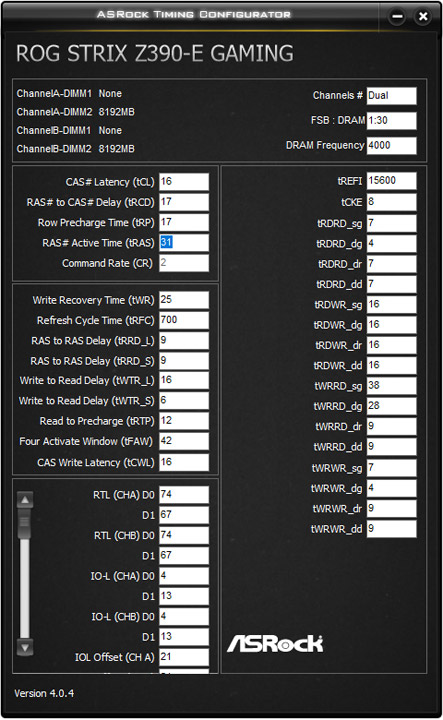

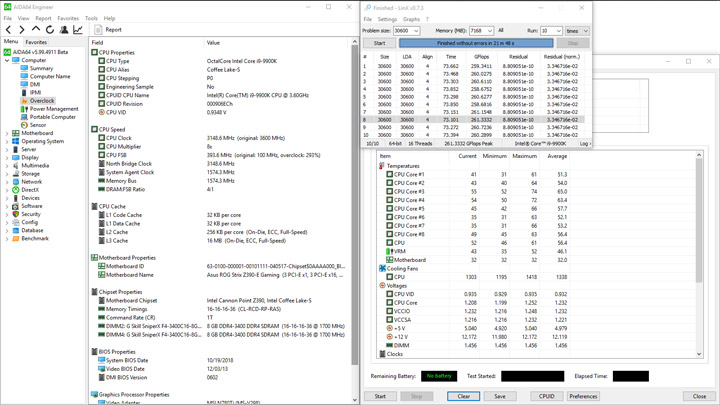

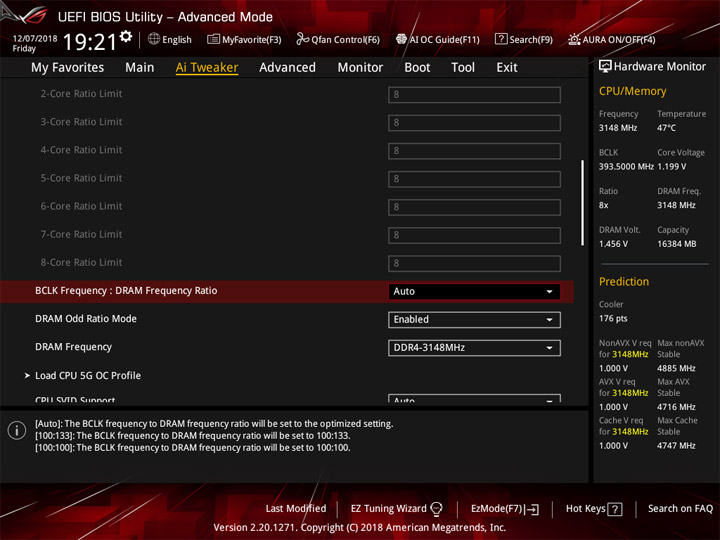

Собственные эксперименты я начал с разгона BCLK. Вышло зафиксировать стабильность в работе на уровне 393,5 МГц. Неприятно констатировать странное поведение устройства от ASUS, когда высокие параметры требовали обнуления настроек, отчего-то с прежними поколениями продуктов было достаточно подождать автоматического применения безопасных настроек для последующей корректировки уже выставленных переменных. Здесь же могут помочь профили с настройками, которые потребуется использовать в таких случаях.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

Величины напряжений во всех тестах плат используются одинаковые, потому достигнутый уровень базовой частоты не носит характер максимального, а скорее демонстрирует возможность устройства работать с заметно отклонённой от штатной позиции отметкой.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

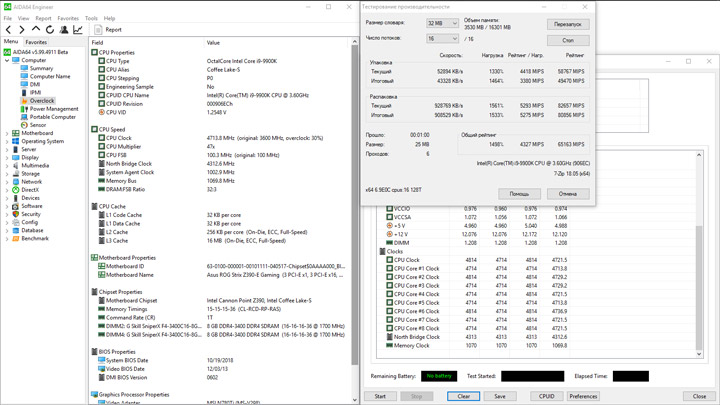

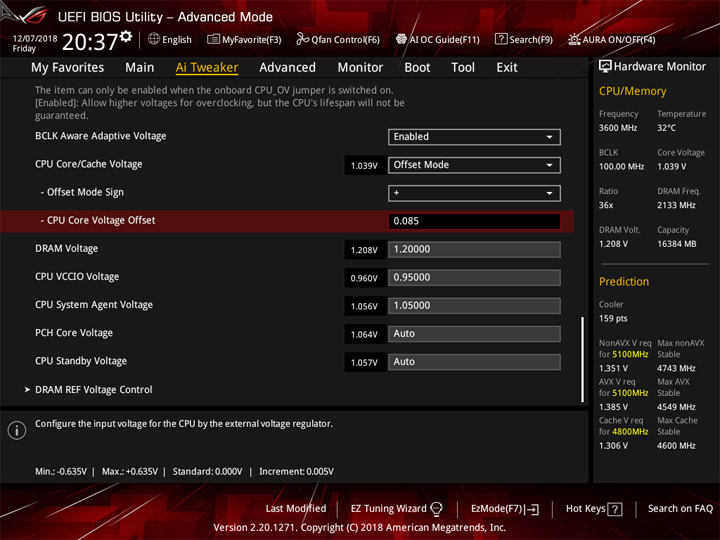

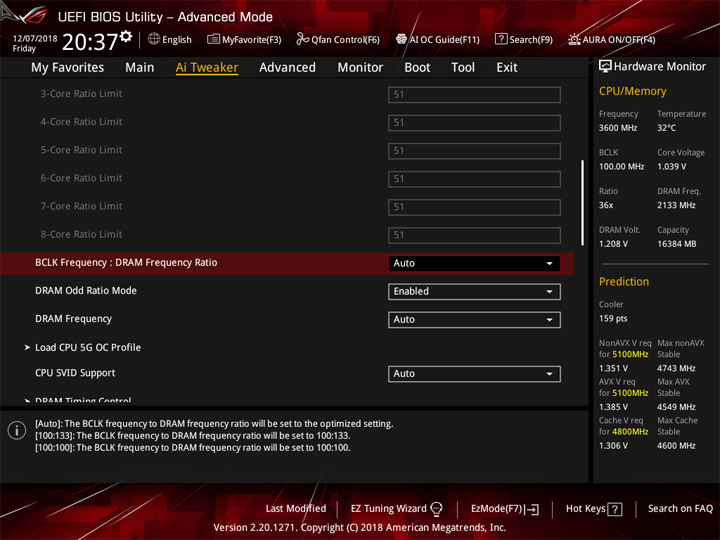

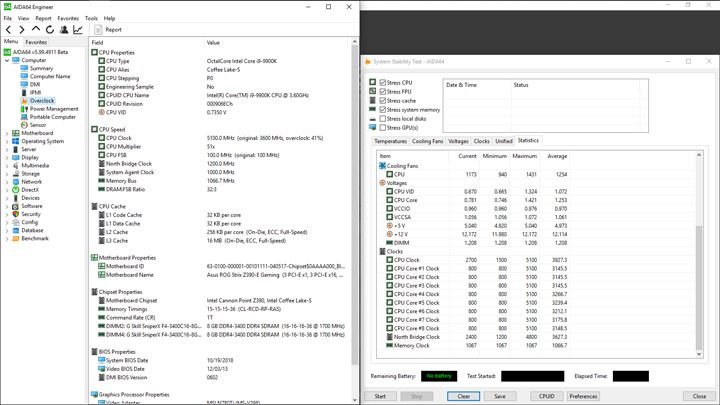

Нарастить частоту Core i9-9900K вышло до величины 5,1 ГГц вместе с добавлением 85 мВ (метод offset) без вмешательства в настройки узла VRM. Этот вариант работы будет актуален лишь для несложной нагрузки, иначе перегрева не избежать.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

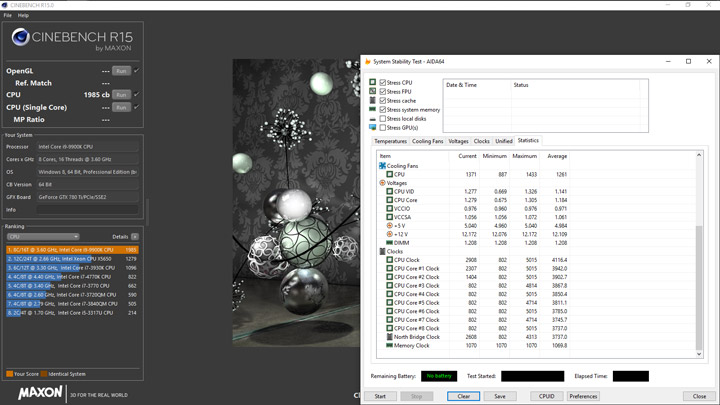

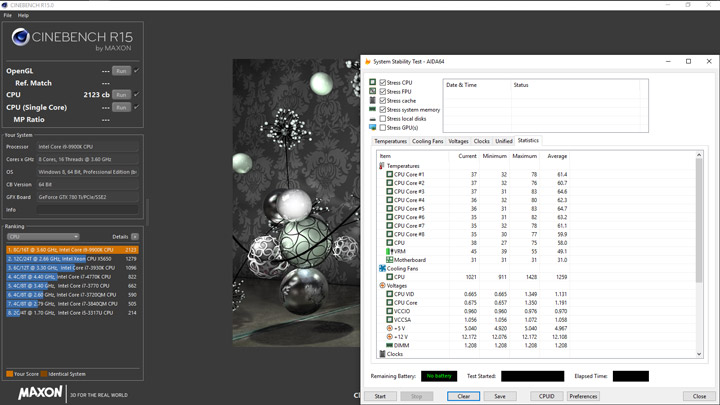

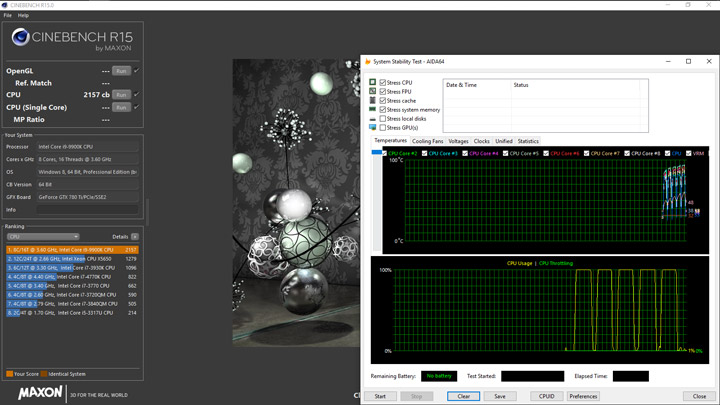

Пятикратное выполнение сценария в Cinebench R15 являлось свидетельством безошибочной работы ПК.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

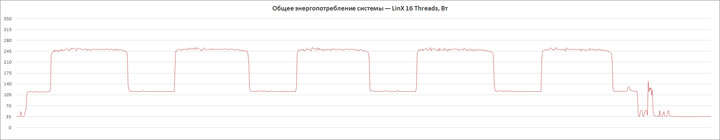

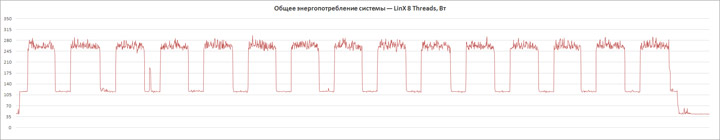

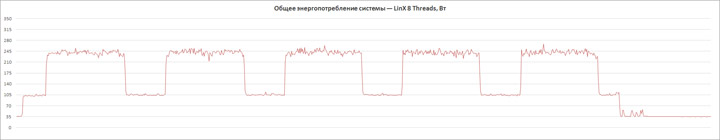

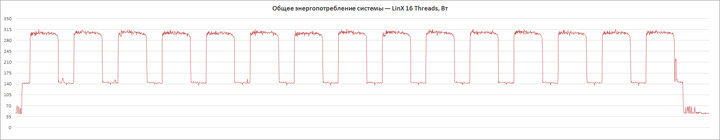

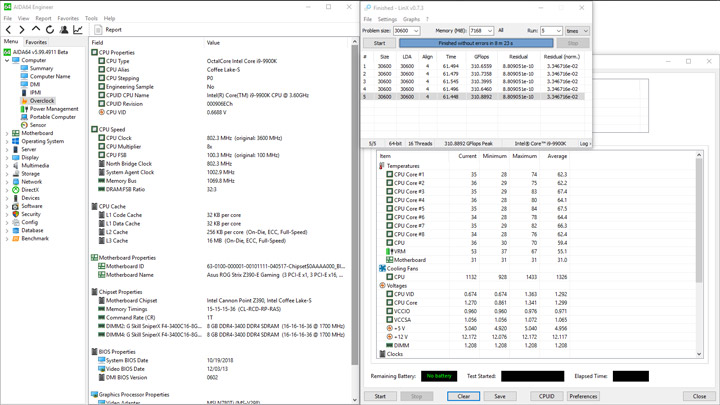

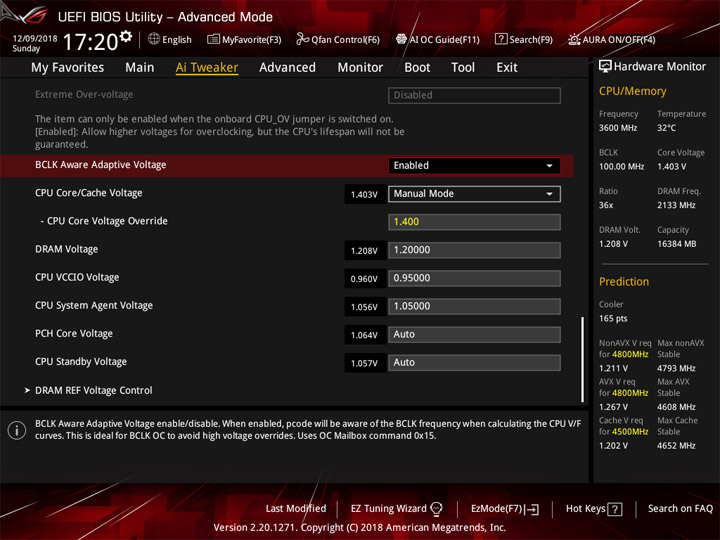

Анализ выступления тестового процессора в LinX на разных платах с начальными настройками показывает преимущество платы от ASUS, результаты выходят лучше, но вместе с этим увеличивается и нагрузка как на VRM, так и на сам CPU. И поэтому получить 5 ГГц с привлечением этого тестового инструмента не вышло, как и 4,9 ГГц. Пришлось остановиться на значении 4,8 ГГц. Ряд мер потребовал блок VRM — кроме поиска лучшего профиля LLC, нужно было дополнительно нарастить частоту ШИМ для стабилизации поведения ПК в тесте.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

Не слишком высокая частота у ядер принесла больше плодов в виде лучшей производительности системы, замеряемой LinX в виде ГФлопс. Установки в UEFI позволили напряжению ЦП не выйти за границы 1,394–1,43 В, а средней отметкой стали 1,413 В.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

Для этого участка экспериментов стала максимальной и отметка потребления стендом энергии, уровень составил 44–318 Вт. Про нагрев VRM во всех случаях можно судить по данным со встроенного датчика, тут, как в самом сложном из них, я проводил и собственные замеры. Так, при фиксации интегрированным «81 °C» я отмечал «87 °C» на тыльной стороне платы, посредством пирометра. Практически полностью основной из радиаторов находится под декоративной накладкой, потому, без нарушения общей идеи конструкции, выполнить замер разогрева верхней грани там достаточно непросто. В целом, даже без особых внешних средств, улучшающих охлаждение, система с увеличенной нагрузкой справилась.

ASUS ROG Strix Z390-E Gaming

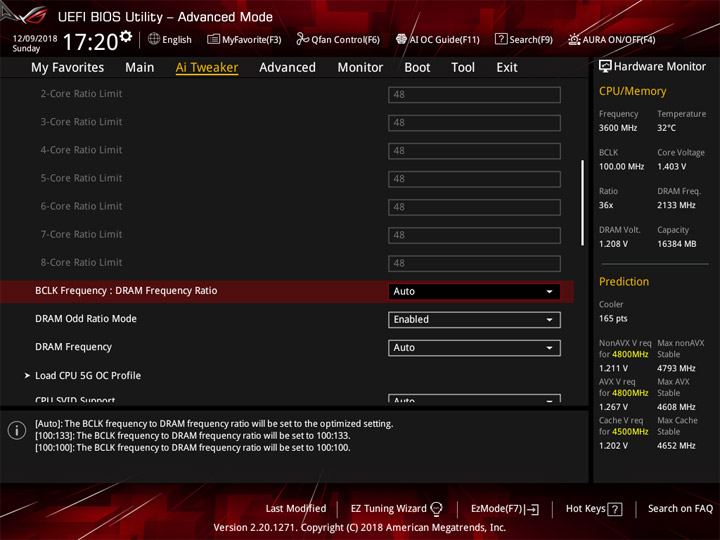

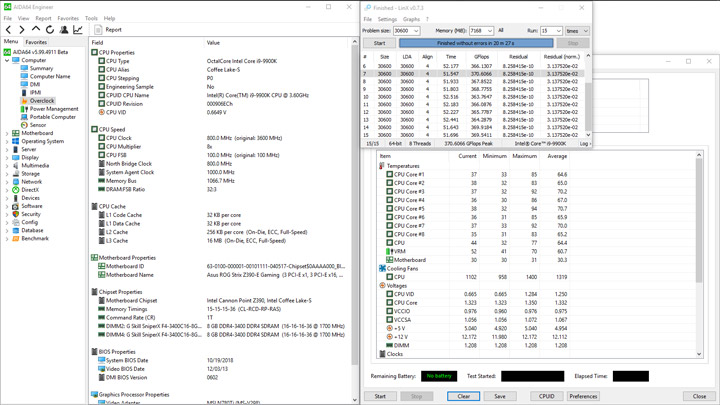

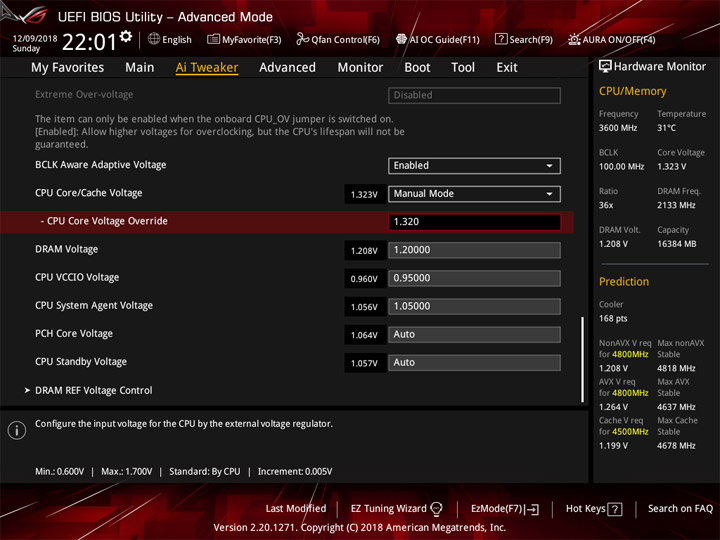

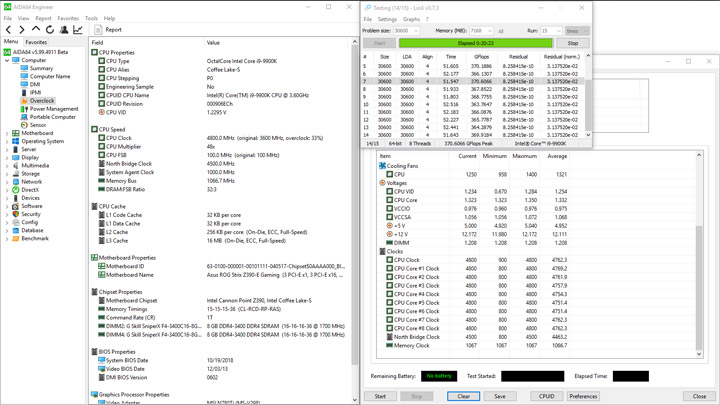

Снижение числа активных потоков до восьми не изменило частотную формулу процессора, 4,8 ГГц стали максимальной рабочей отметкой, зато удалось значительно снизить необходимое под этот участок замеров напряжение, в результате чего наш ЦП не перегрелся, не смотря на рост результатов в LinX. Однако и здесь потребовались эксперименты с подбором достаточной величины частоты ШИМ, нужной для стабилизации работы ПК.

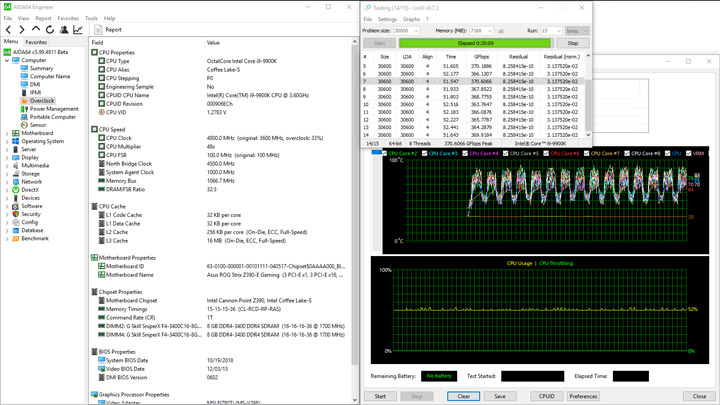

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

Разброс уровня напряжения ЦП оказался в границах 1,323 и 1,35 В, а средним значением стали 1,332 В.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

Потребление энергии сформировало коридор из 42 и 296 Вт.

ASUS ROG Strix Z390-E Gaming

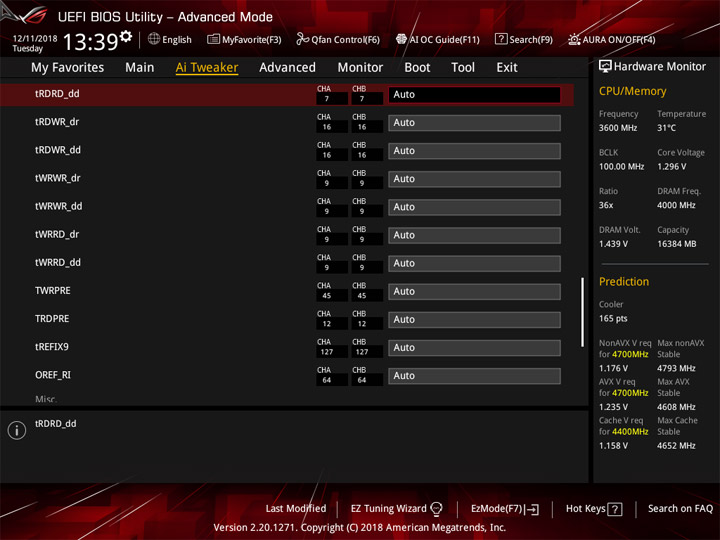

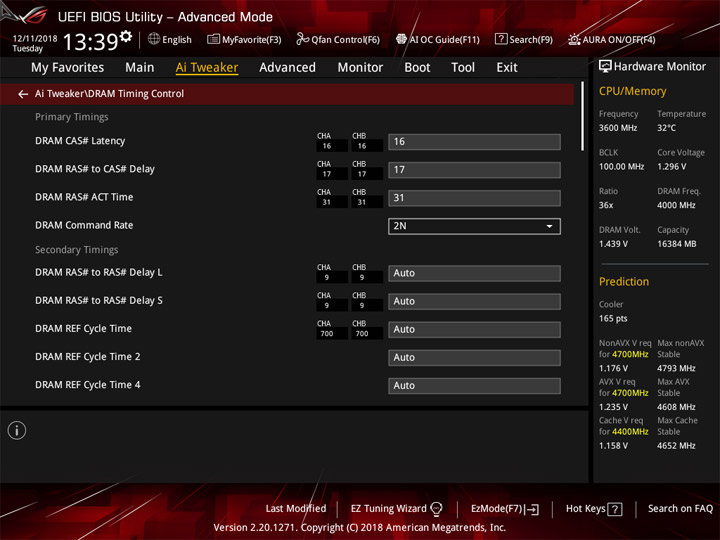

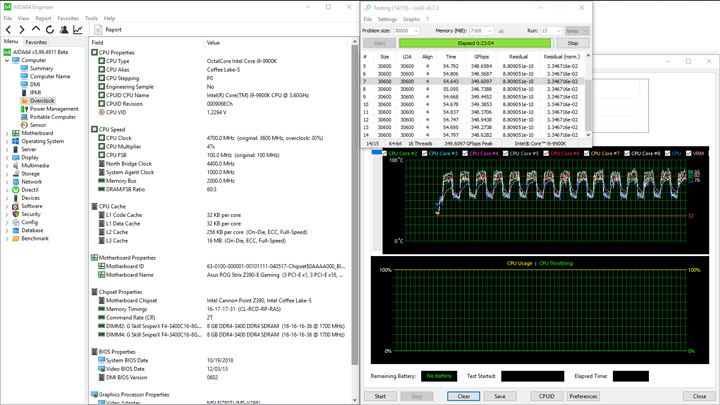

При разгоне ОЗУ достаточно быстро прояснилась неспособность устройства функционировать при CR=1 на высоких частотах, фактически, после преодоления паспортной отметки для нашего комплекта (3400 МГц). Поэтому основной конфигурацией задержек стала 16-17-17-31-2Т, вместе с ней и частотной формулой «4000 МГц» я проводил поиск необходимых и достаточных уровней напряжений, ними стали: DRAM Volatge — 1,444 В, IO — 1,175 В, SA — 1,15 В. Это подтверждает мой тезис про избыточность добавочных уровней этих величин в случае использования фирменного сценария XMP I.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

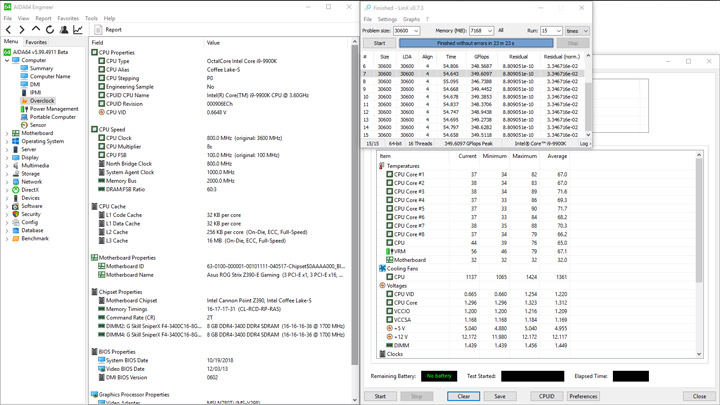

Действующие уровни напряжений оказались немного выше для каждого из случаев, у Core i9 комбинация множителя и Core Voltage устанавливались как близкие к паспортным отметкам — x47 и 1,3 В.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

Поскольку предельный разгон памяти является, на мой взгляд, куда более вероятным событием в жизни энтузиаста, чем постоянная эксплуатация старшего процессора в режиме предельного разгона, то не менее интересным будет выяснить рост потребления в результате шагов, затребованных для этого режима. Итак, новый уровень сформирован из 44 и 290 Вт.

ASUS ROG Strix Z390-E Gaming

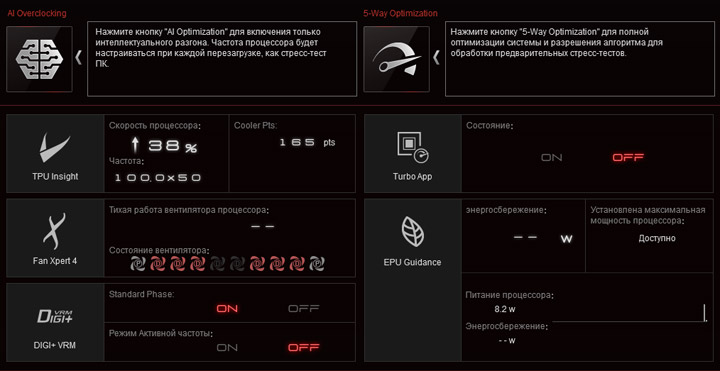

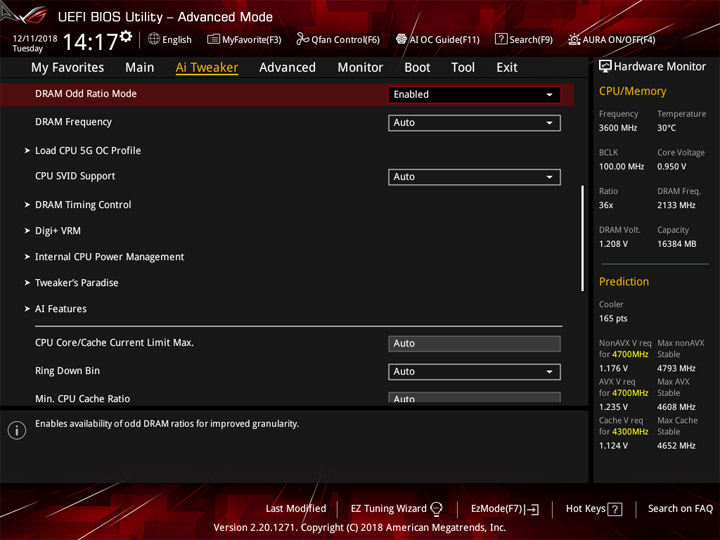

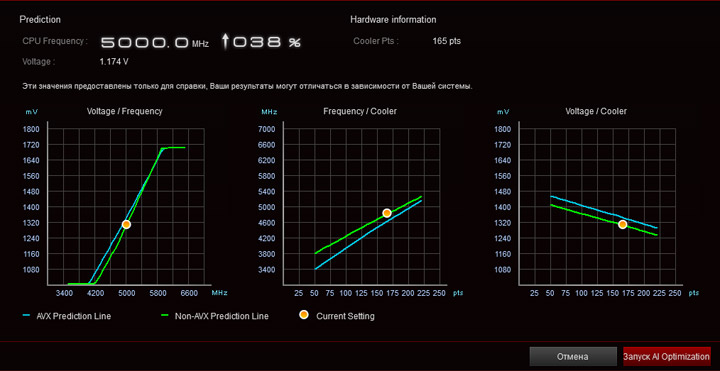

В завершении обзора я бы хотел остановиться на новом способе фирменного разгона «Ai». Активировать его можно как из UEFI, так и при содействии фирменного ПО. Лозунги обещают самообучение системы, но я же не увидел ничего нового. Фактически, Core i9-9900K продолжал функционировать со своими начальными параметрами, также никаких мер не было предпринято и для разгона ОЗУ.

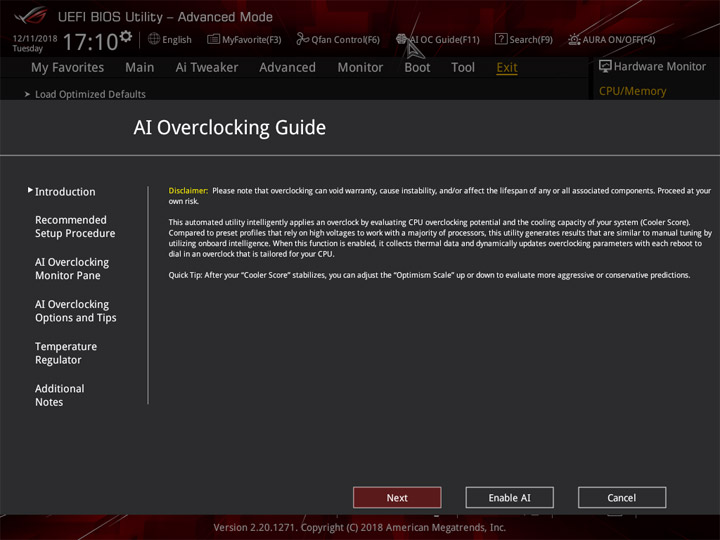

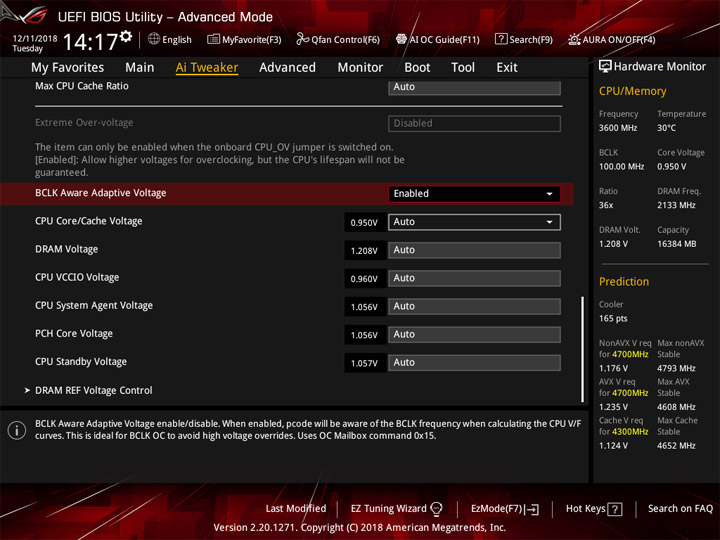

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

Скорее всего, механизм нуждается в доработке инженерами ASUS, требует большего участия в процессе пользователя, либо же фактически предназначен для менее мощных процессоров. На сегодняшний день я смысла в его использовании для себя не увидел. Единственным постоянно меняющимся параметром была величина «производительности» системы охлаждения, и для неё, скорее всего, заготовлена самая важная роль во всём происходящем.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

Вывод

По ходу этого обзора я ни один раз вспоминал про модель прошлого года, реализованную с применением хаба Intel Z370. Новинка занимает ту же нишу и смотрится намного выигрышнее по ряду причин. Главной можно назвать переработанный модуль VRM. Его построение аналогично ряду устройств из серии ROG Maximus XI, с небольшими упрощениями. Большое число настроек в UEFI стало хорошим базисом для подбора необходимых пунктов под стабилизацию системы при разгоне мощного Core i9-9900K в различных тестовых сценариях. Улучшили наполнение портами задней панели, оба посадочных гнезда M.2 теперь оснащены радиаторами. Нарастили количество гнёзд для охладителей системы. Приятным бонусом стал интегрированный в её состав датчик VRM, отчего-то не афишируемый производителем в последней сборке UEFI, но данные с него можно получать силами сторонних утилит. До высокой отметки вышло разогнать и память, жертвовать пришлось лишь переменной CR, форсируя её значение до двух.

С базовыми настройками я не выделил никаких проблем в работе с тестовым ЦП. Однако для пользователей с начальными знаниями исчезли многочисленные наборы с готовыми преднастройками системы, вместо них теперь есть своеобразный интеллектуальный механизм, который не смог себя проявить с нашим CPU, оставив его штатную схему работы без изменений. Потому, для максимальной отдачи от системы, придётся запастись терпением и отладить её самостоятельно. В этом может помочь ещё входящий в комплект датчик температуры (выносной), его показатели можно вплести в алгоритмы по снижению оборотов охладителей.

Набор ПО не назвать самым обширным, но уже сегодня всё функционирует должным образом, нет нужды ждать каких-либо правок от программистов. Резюмируя, ROG Strix Z390-E Gaming претендует справедливо занять место в составе любого производительного ПК, а её игровое предначертание предполагается самим разработчиком. Единственным нюансом, способным остановить потенциального покупателя, может стать уровень отпускной цены за такой продукт, однако, принимая во внимание завышенные цены на сами процессоры, подобная деталь может быть нивелирована в общем бюджете на сборку ПК с продукцией от компании Intel.

 Выбор редакции: Высокое качество



Процессор Intel Core i9-9900K предоставлен компанией Asbis, официальным дистрибьютором Intel в Украине.

Наша работа возникла из-за любви к железу!
