Обзор материнской платы ASUS ROG Strix Z390-E Gaming. Исполнитель обязанностей

Старшей серией плат у компании ASUS для процессоров Intel Coffee Lake-S является ROG Maximus, именно там следует искать все современные наработки инженеров, тут же проходят обкатку новейшие решения в области ПО и технологически эксперименты. Сегментом ниже расположилась группа моделей плат ROG Strix, чьей аудиторией должны стать энтузиасты, сконцентрированные на высоком быстродействии ПК, в играх — как один из очевидных вариантов. Попавшая к нам на обзор модель является старшей в серии, её роль — стать образцом для отчёта возможностей плат из категории мейнстрим.

ASUS ROG Strix Z390-E Gaming

На обильное число бонусов тут рассчитывать не стоит, возможности построения системы будут базироваться вокруг логики Intel Z390, наличествующий адаптер беспроводных сетей использует последние веяния — новый тип интерфейса с именем CNVi. Дополнительных контроллеров на плате нет, перечень её характеристик собран в таблице ниже.

Модель ASUS ROG Strix Z390-E Gaming
Официальная страница продукта в Сети asus.com
Чипсет Intel Z390
Процессорный разъём Socket 1151
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3733*/3866*/4000*/4133*/4266*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре) Intel UHD 610/630
Видеоразъёмы DisplayPort, HDMI
Количество подключаемых вентиляторов 7x 4pin, 1x 5pin (Extension Fan connector)
Порты PS/2 1 (клавиатура/мышь)
Порты USB 5 х 3.1 Gen2 (4 разъёма на задней панели (1x C), Z390)
4 х 3.1 Gen1 (2 разъёма на задней панели, Z390)
6 x 2.0 (2 разъёма на задней панели, Z390)
VR Ready
Serial ATA 6 x SATA 6 Гбит/с (Z390)
RAID 0, 1, 5, 10 (SATA, Z390)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220A (Realtek ALC1220)
Op Amp — Texas Instruments RC4580 и OPA1688
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)

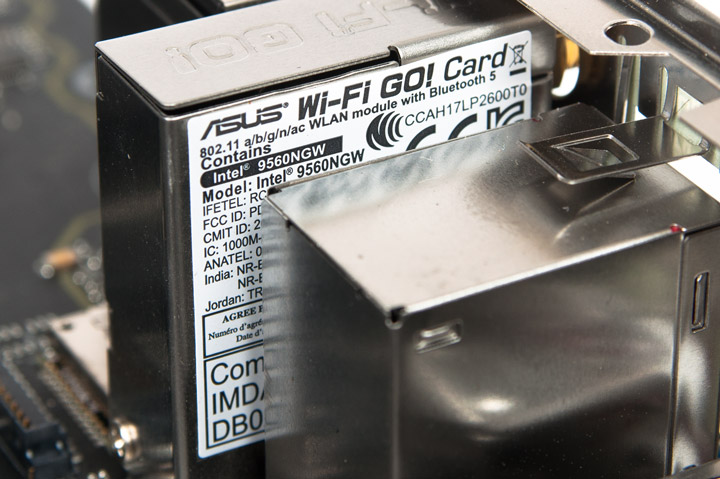

Intel Dual Band Wireless-AC 9560 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 5)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Q-LED (CPU, DRAM, VGA, Boot Device LED), переключатель MemOK! II, колодки: Asus Node, Thermal sensor; технологии: Lighting Control Center (система подсветки ROG Aura, включая пару Aura RGB Strip Header и Aura Addressable Strip Header), Armoury Crate и прочие; поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, комплектация внешней антенной Wi-Fi
Цена в рознице, $ 273

Казалось бы, отказ от сторонних контроллеров должен был привести к понижению уровня отпускной цены, но этого не произошло. Напротив, ROG Strix Z390-E Gaming обойдётся дороже предшественницы. Попробуем выяснить, почему это произошло.

Упаковка и комплектация

Коробка стандартных размеров, оформление чем-то новым не отличается.

ASUS ROG Strix Z390-E Gaming

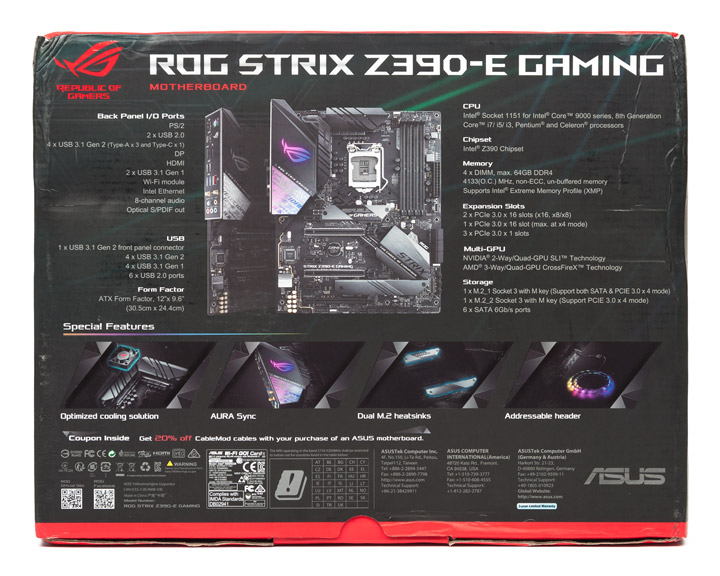

Одно из особых свойств — наличие вспомогательного охладителя для секции VRM, это олицетворяет первая же небольшая картинка в перечне Special Features.

ASUS ROG Strix Z390-E Gaming

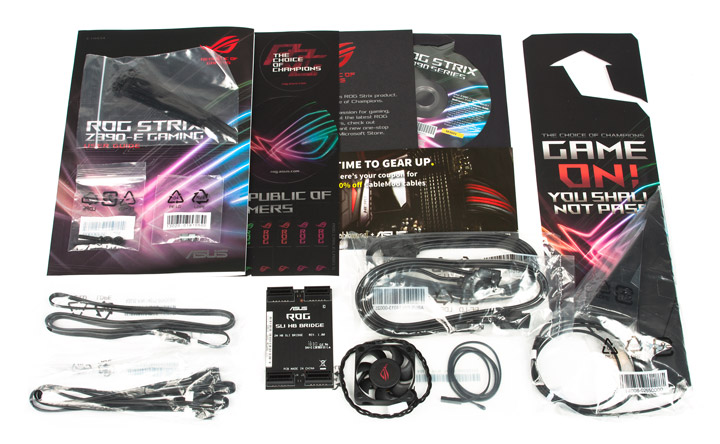

В комплекте есть:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • семь нейлоновых стяжек;
  • два комплекта крепёжных винтов и стоек для устройств формата M.2;
  • комплект наклеек с различными изображениями серии ROG Strix, в том числе и для кабелей;
  • приветственная брошюра владельца устройства ROG;
  • диск с драйверами и фирменным ПО;
  • табличка на дверь «GAME ON! YOU SHALL NOT PASS»/«GAME OFF! YOU MAY ENTER»;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • удлинитель для подключения управляемой светодиодной ленты;
  • удлинитель для подключения светодиодной ленты RGB;
  • двойной жёсткий мостик для организации SLI;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • одна выносная термопара;
  • выносная антенна с возможностью фиксации лишь одного положения;
  • трёхпроводной вентилятор и комплект крепёжных винтов.
ASUS ROG Strix Z390-E Gaming

Что тут изменилось? Расширился набор наклеек, заглушка на задней панели предустановлена, как и кронштейн для вентилятора на одном из радиаторов. В комплекте появился сам охладитель и комплект крепежа. Вентилятор производства Sunon, его модель — MagLev MF40101V2-10000-G99 (DC12V, 0,59W).

Внешний вид

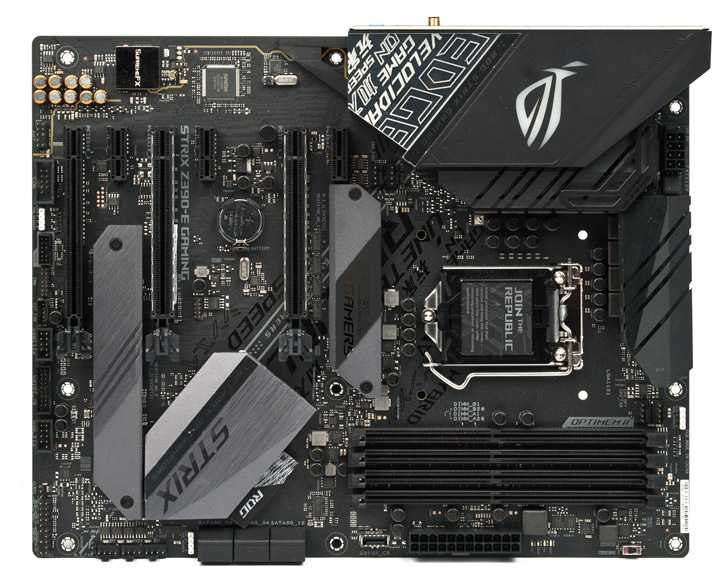

Вместо кнопки MemOK! используется двухпозиционный переключатель, теперь кривотолки исключены. Более никаких элементов управления нет, из четырёх разноцветных светодиодов набран комплекс Q-LED, облегчающий первичную диагностику. Словом, модель для разовой сборки, а не под открытый тестовый стенд. Для закрепления в корпусе предусмотрены девять отверстий. Вся подсветка устройства собрана на декоративном козырьке.

ASUS ROG Strix Z390-E Gaming

Обратная сторона может удивить дублированием именования модели, а вот электронных компонентов тут практически нет.

ASUS ROG Strix Z390-E Gaming

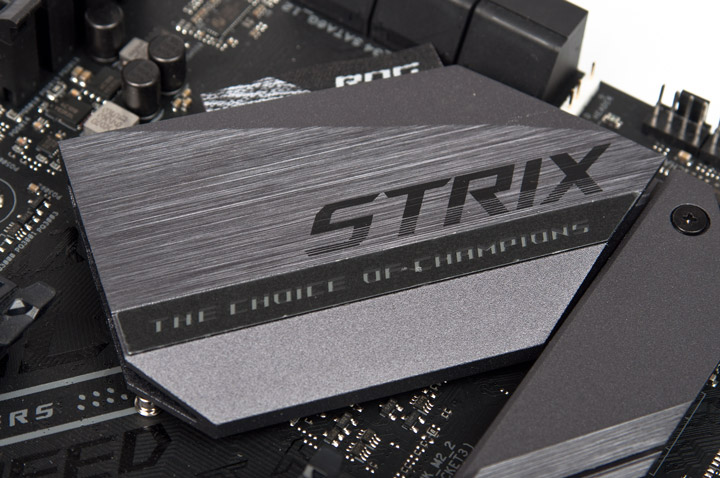

Охладитель хаба представляет собой «двухэтажный» брусок из легкосплавного металла, без подсветки.

ASUS ROG Strix Z390-E Gaming

Посадочных мест под устройства M.2 — два, они оба оснащены предустановленными охладителями.

ASUS ROG Strix Z390-E Gaming

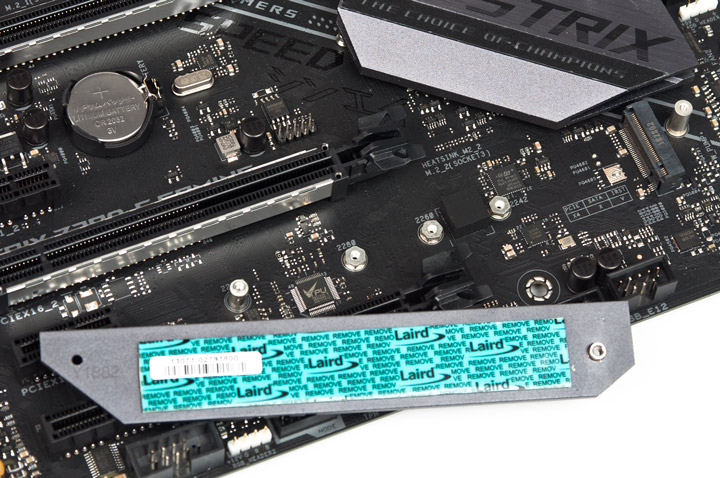

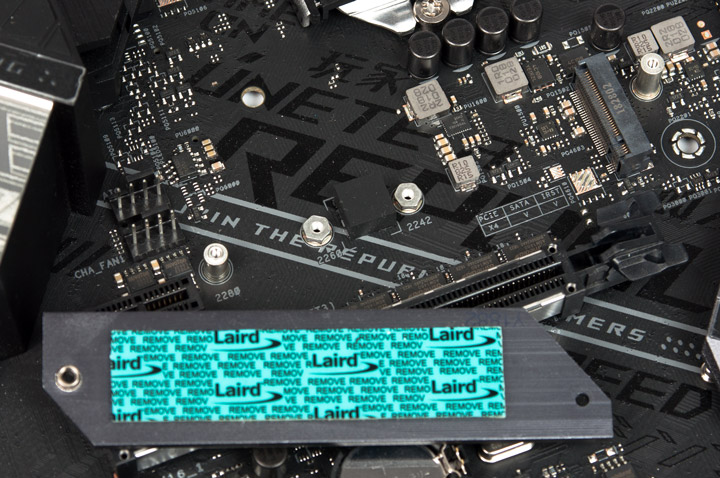

Сверху есть ограничение по длине — предельная равна 80 мм. Слот предназначен для двух типов интерфейса.

ASUS ROG Strix Z390-E Gaming

Снизу ограничений нет, но линии SATA здесь не подведены. На каждом из охладителей уже есть полоса из термопроводника.

ASUS ROG Strix Z390-E Gaming

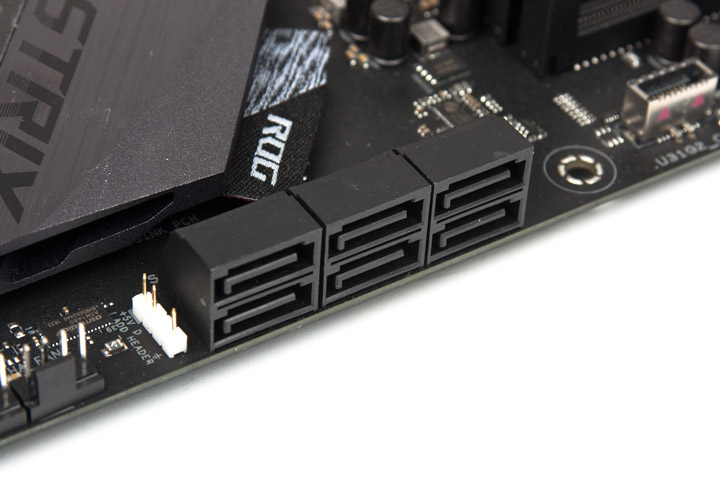

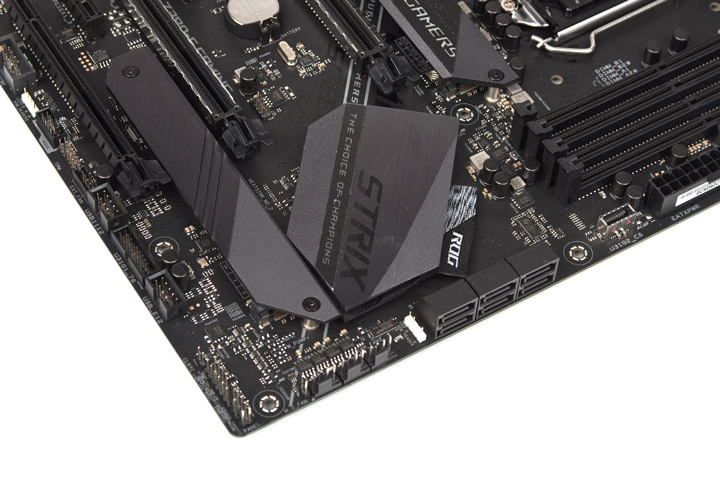

Выходов SATA всего шесть и все они продольные.

ASUS ROG Strix Z390-E Gaming

Под корпусные кабели USB предназначены четыре колодки — две поколения 2.0, одна — 3.1 Gen1 и ещё есть одна стойка под симметричный выход последнего поколения.

ASUS ROG Strix Z390-E Gaming

Процессорные линии PCI-E могут быть разделены поровну между двумя армированными слотами. Все остальные, выполненные из традиционного пластика, будут работать с хабом.

ASUS ROG Strix Z390-E Gaming

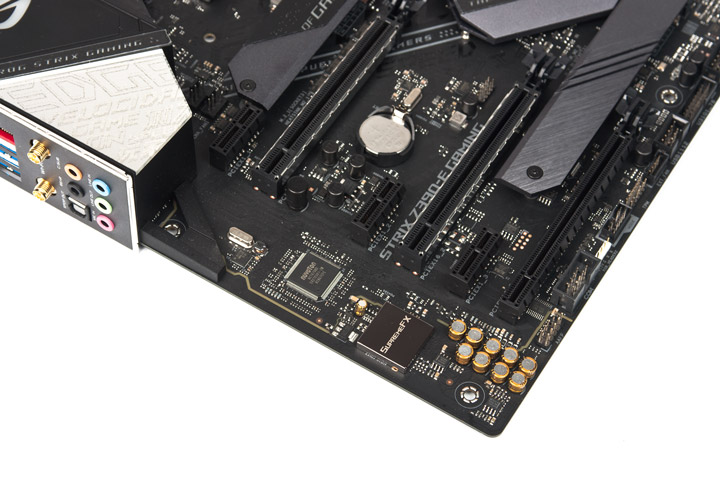

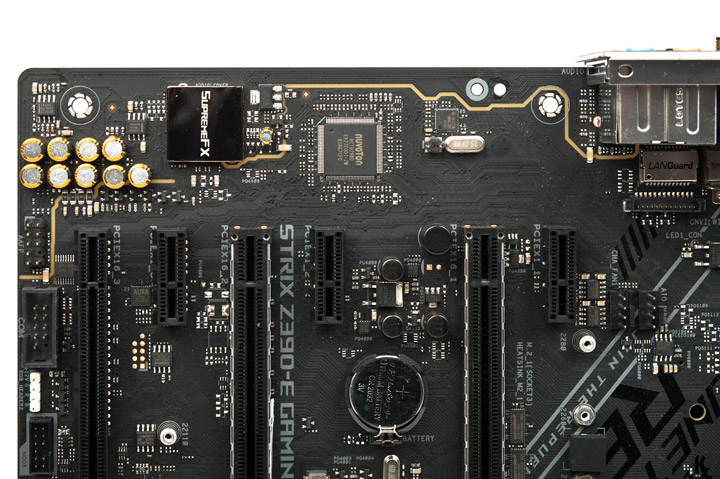

Звуковой кодек оснащён собственным экраном, вспомогательного DAC тут нет, зато есть пара ОУ и группа из специальных аудиоконденсаторов.

ASUS ROG Strix Z390-E Gaming

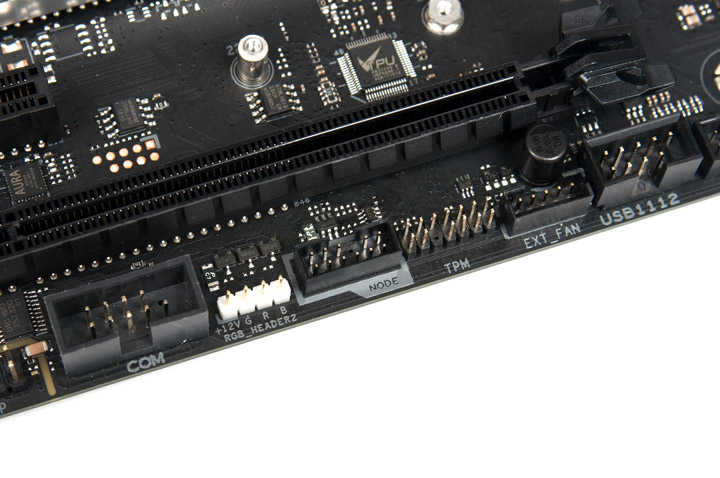

Новое гнездо — Node, необходимо для взаимодействия с фирменным оборудованием ASUS вроде БП. Другое бонусное гнездо, на пять контактов, предусмотрено для внешнего управляющего устройства под три дополнительных вентилятора, его приобретение ляжет на плечи владельца ROG Strix Z390-E Gaming. В самой плате уже заложена реализация совместной с ним работы.

ASUS ROG Strix Z390-E Gaming

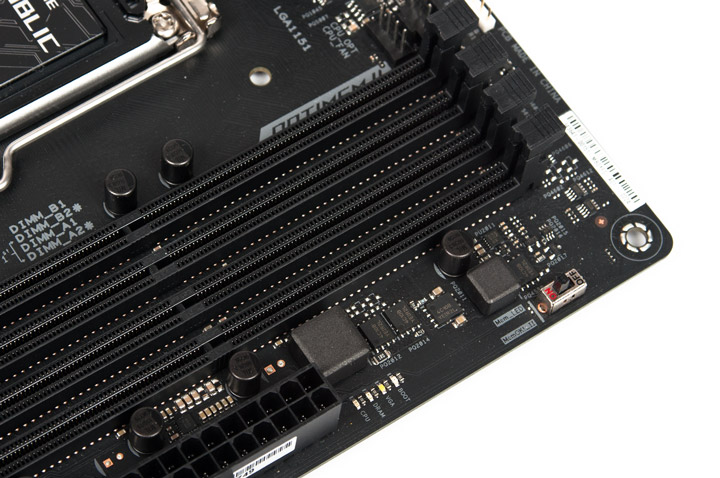

Изначально положение переключателя MemOK! II установлено в позицию «ON» для лучшей совместимости с модулями DRAM.

ASUS ROG Strix Z390-E Gaming

Радиаторы достаточно простые, тепловой трубки нет. Однако есть пропилы и по бокам достаточно заметное оребрение. Высота — небольшая, не было никаких проблем совместимости с используемым габаритным кулером.

ASUS ROG Strix Z390-E Gaming

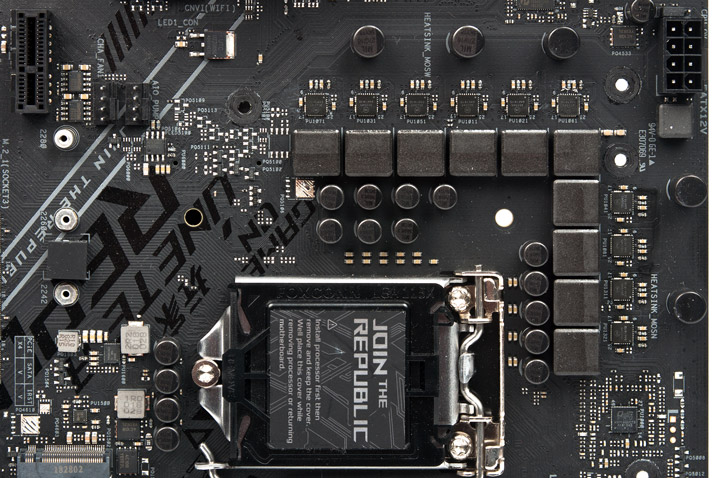

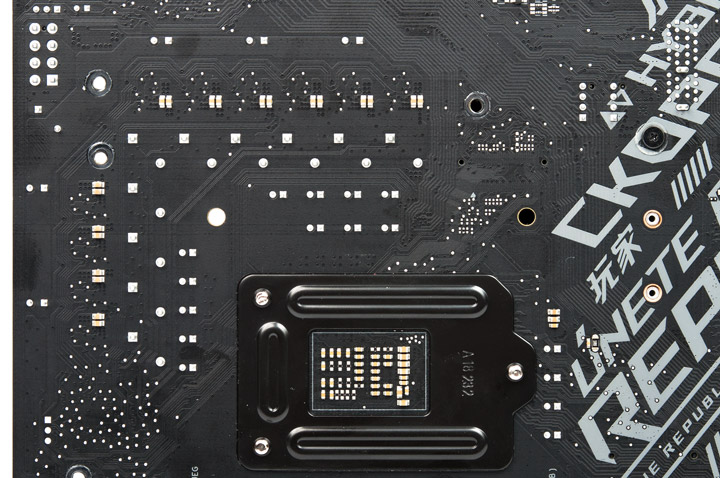

Организация стабилизатора питания ЦП соответствует высшему эшелону плат, это можно отследить по обзору ROG Maximus XI Formula. Отличаются модели силовых элементов, здесь использовали десяток NCP302045 — это сборки типа DrMOS производства ON Semiconductor. Также налицо экономия на дросселях и числе конденсаторов. В роли ШИМ-контроллера выступает традиционно перемаркированный ASP1400CTB. Два независимых канала предусмотрены для iGPU, оставшиеся восемь сборок попарно собраны в четыре «фазы» и обеспечивают стабилизацию напряжения ЦП.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming

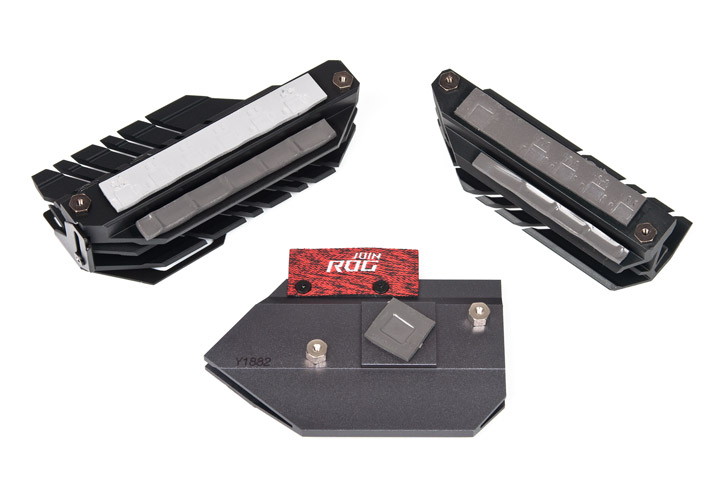

Общей площади теплопроводников на обратной стороне радиаторов вполне достаточно для полного соприкосновения с силовыми элементами. Удивил их разный цвет, а ещё расположение одного выполнено практически на грани фола, хотя всё обошлось. С охладителя хаба можно демонтировать декоративную бирку с логотипом ROG, при остром на то желании.

ASUS ROG Strix Z390-E Gaming

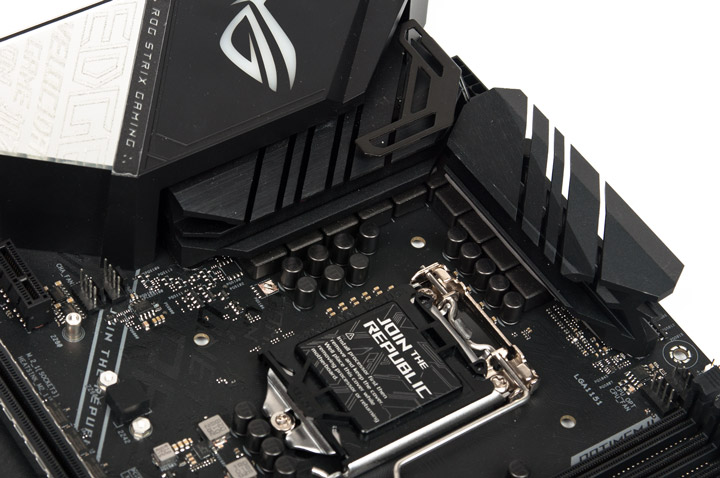

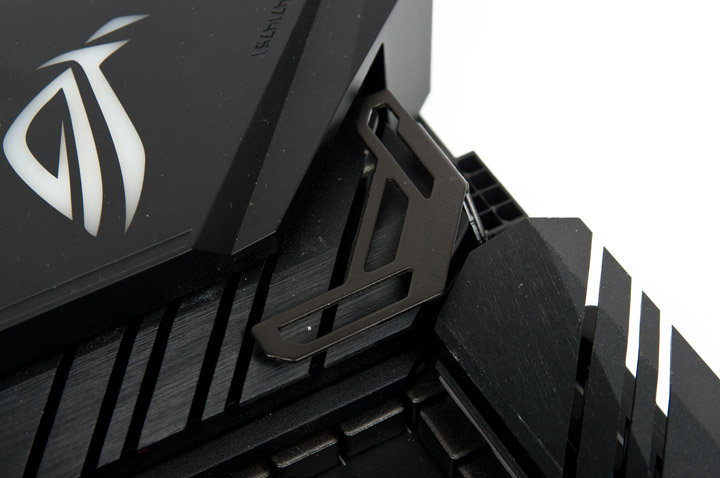

Под вентилятор, нагнетающий воздух в окрестности блока VRM, кронштейн уже предустановлен с завода.

ASUS ROG Strix Z390-E Gaming

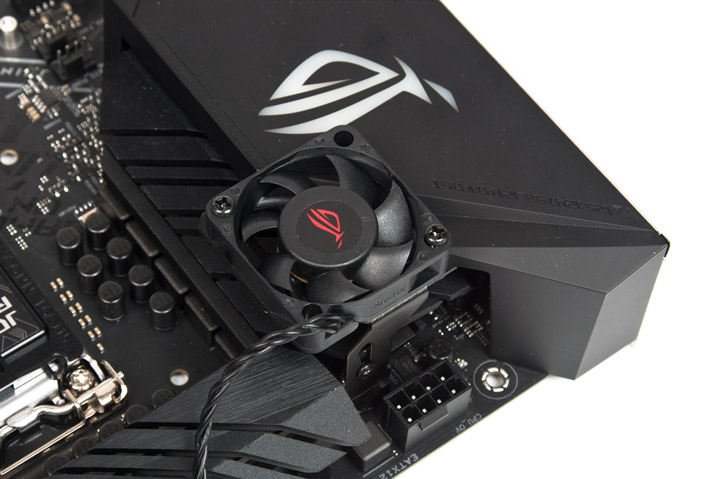

Вентилятор установить можно, однако он всё же частично будет обдувать пластиковый обвес, закрепленный над задней панелью устройства. Кроме того, в деле его испытать не вышло, потому как возникла проблема совместимости с нашим кулером. Тепловые трубки проходили точно над радиатором и шли чуть выше закреплённого там кронштейна, уходя не просто вверх, а вытягиваясь по диагонали и устремляясь к торцу платы. Как по мне, использование такого приспособления потребуется в новомодных корпусах-аквариумах в сочетании с СЖО для CPU, когда полностью исключается какое-либо воздушное движение, создаваемое любым кулером в окрестностях VRM.

ASUS ROG Strix Z390-E Gaming

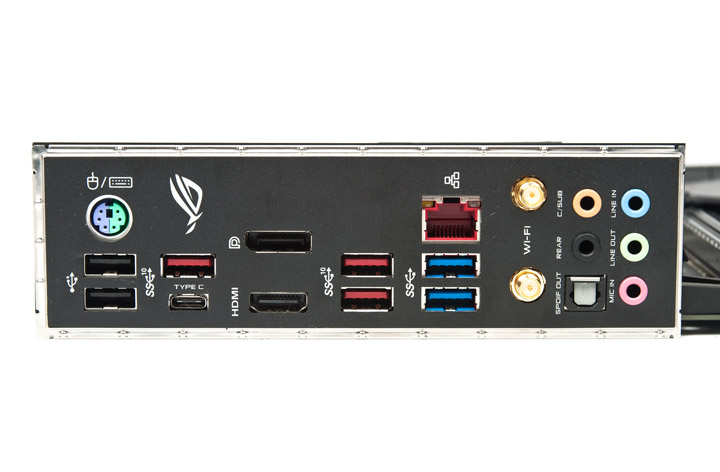

Охарактеризовать набор портов на задней панели можно только положительно: увеличили количество выходов USB, появился PS/2, осталась двойка самых актуальных цифровых видеопортов, в наличии и S/PDIF. Не стоит игнорировать и пару антенных соединителей. Словом, работа над ошибками после выхода платы на основе Intel Z370 проделана успешно.

ASUS ROG Strix Z390-E GamingASUS ROG Strix Z390-E Gaming
Оверклокинг. Только слепой не увидит различий!
