Обзор материнской платы ASUS ROG Maximus XI Formula на базе чипсета Intel Z390. Строгая элегантность

Материнские платы ASUS Formula всегда стояли неким особняком на фоне остальных решений серии ROG Maximus. Не уступая по своим оверклокерским возможностям старшим продуктам ряда Extreme, они обладают своими уникальными особенностями. Например, на силовые элементы преобразователя питания процессора в таких моделях устанавливается теплосъемник для подключения к контуру водяного охлаждения. Или же пластиковый обвес, накрывающий полностью всю плату, которым ранее могли также похвастаться решения серии TUF. Хотя, подобные крышки уже начали использоваться на платах Maximus Core (и даже Rampage Extreme, чего ранее никогда не происходило), что делает водоблок на модуле VRM теперь единственной эксклюзивной особенностью серии Maximus Formula.

Кроме того, за несколько последних поколений продуктов ROG, красно-черное цветовое оформление материнских плат плавно перешло в графитово-черное, а теперь уже в полностью черное с зеркальными элементами, которые скрывают модную нынче RGB-подсветку. К счастью, в отличие от конкурирующих решений, платы ROG не светятся как новогодняя ёлка, а лишь подчеркивают стиль исполнения устройства.

Плата Maximus XI Formula, выполненная на базе новейшего чипсета Intel Z390 и приуроченного к выходу процессоров Core 9000-й серии, является одной из последних решений серии ROG. Заключенная в пластиковую «броню», она все также оснащена водоблоком на силовых элементах, при этом получила некоторые изменения по сравнению с моделями прошлых поколений.

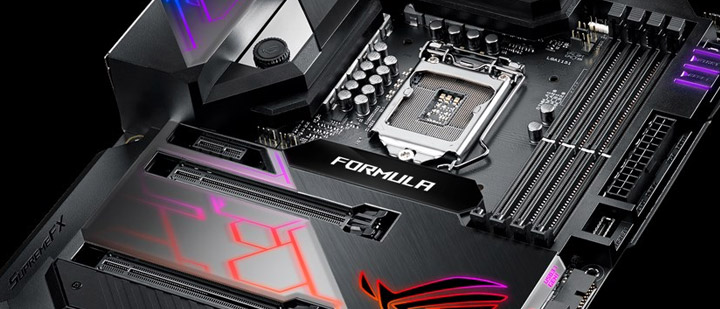

ASUS ROG Maximus XI Formula

Какие именно — мы узнаем чуть ниже, а пока предлагаю ознакомиться с основными характеристиками рассматриваемого продукта.

Модель ASUS ROG Maximus XI Formula
Официальная страница продукта в Сети asus.com
Чипсет Intel Z390
Процессорный разъём Socket 1151
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium, Celeron (Coffee Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400–4400*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4/x2)
1 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре) Intel UHD 610/630
Видеоразъёмы HDMI 1.4b
Количество подключаемых вентиляторов 7x 4pin, 1x 5pin (Extension Fan connector)
Порты PS/2
Порты USB 5 х 3.1 Gen2 (4 разъёма на задней панели (один C), Z390)
8 х 3.1 Gen1 (4 разъёма на задней панели, Z390)
4 x 2.0 (Z390)
2 х 3.1 Gen1 (2 разъема на задней панели ASMedia ASM1042A)
VR Ready +
Serial ATA 6 x SATA 6 Гбит/с (Z390)
RAID 0, 1, 5, 10 (SATA, Z390)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220 (Realtek ALC1220)
DAC — ESS Sabre ES9023P
Op Amp — Texas Instruments RC4580
S/PDIF Оптический (выход)
Сетевые возможности Intel I219-V (Gigabit Ethernet)
Aquantia AQC-111C (5Gb Ethernet)
Intel Wireless-AC 9560 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac, 2x2 MU-MIMO), Bluetooth 5.0)
COM
TPM
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Водоблок CrossChill III от EK, ROG RGB Armor (защищена в т. ч. и задняя панель), ROG Water Cooling Zone (поддержка датчика потока и пары температурных), LiveDash OLED, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, Q-LED (CPU, DRAM, VGA, Boot Device LED), POST-индикатор, кнопки: Start, Reset, ClrCMOS, пеерключатель MemOK!; технологии: Lighting Control Center (система подсветки ROG Aura, включая пару Aura RGB Strip Header и Aura Addressable Strip Header), USB BIOS Flashback и прочие
Цена в рознице, $ 535

Упаковка и комплектация

Maximus XI Formula поставляется в крупной коробке стандартного как для серии ROG дизайна, лишь цветовые акценты в оформлении окончательно сместились в сторону темных оттенков. На обратной стороне упаковки указаны основные характеристики платы, особое внимание при этом уделяется радиатору для накопителей формата M.2, OLED-индикатору, встроенной сети на 5 Гбит и водоблоку CrossChill EK III.

ASUS ROG Maximus XI FormulaASUS ROG Maximus XI Formula

Комплект поставки примерно такой же, как и у прошлой модели серии Maximus Formula:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • диск с драйверами и фирменным ПО;
  • отдельная наклейка с логотипом ROG;
  • комплект наклеек с различными изображениями серии ROG;
  • подставка для чашки также с эмблемой ROG;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • карточка с благодарностью покупки продукта ROG;
ASUS ROG Maximus XI Formula

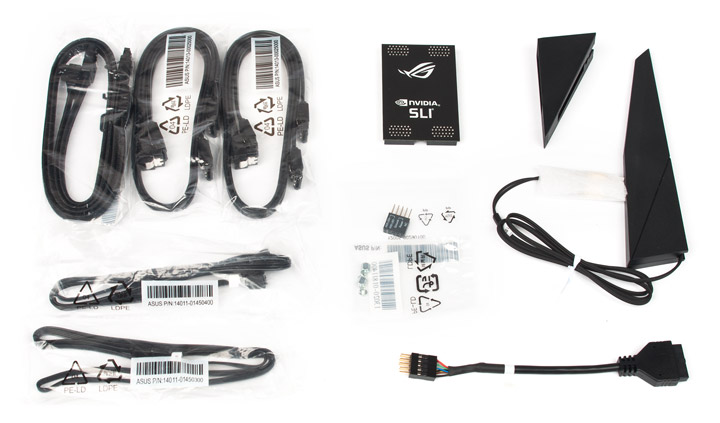

  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;

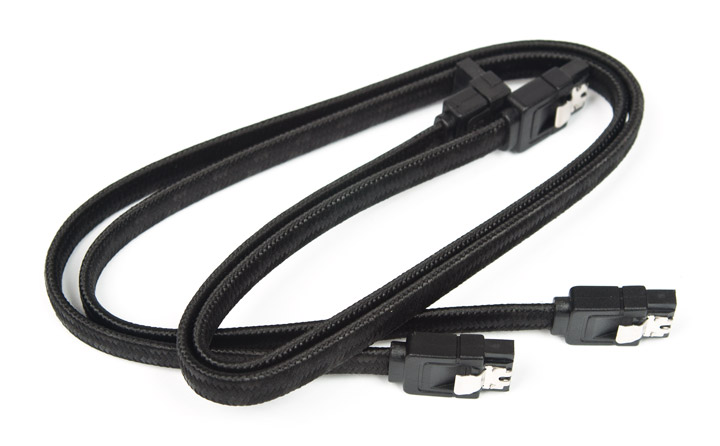

  • два кабеля SATA 6Gb/s в оплетке, один из которых с Г-образным разъёмом на одном из концов;
  • удлинитель для подключения управляемой светодиодной ленты;
  • удлинитель для подключения светодиодной ленты RGB;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • двойной жёсткий мостик для организации SLI;
  • выносная антенна с возможностью фиксации лишь одного положения;
  • переходник с интерфейса USB 3.1 Gen1 на USB 2.0 для корпусного кабеля.
ASUS ROG Maximus XI Formula

Любители самостоятельно доводить систему до ума будут приятно удивлены наличием двух SATA-кабелей в оплетке, и им останется лишь сделать раундинг шлейфов от блока питания.

ASUS ROG Maximus XI Formula

Внешний вид и функциональность

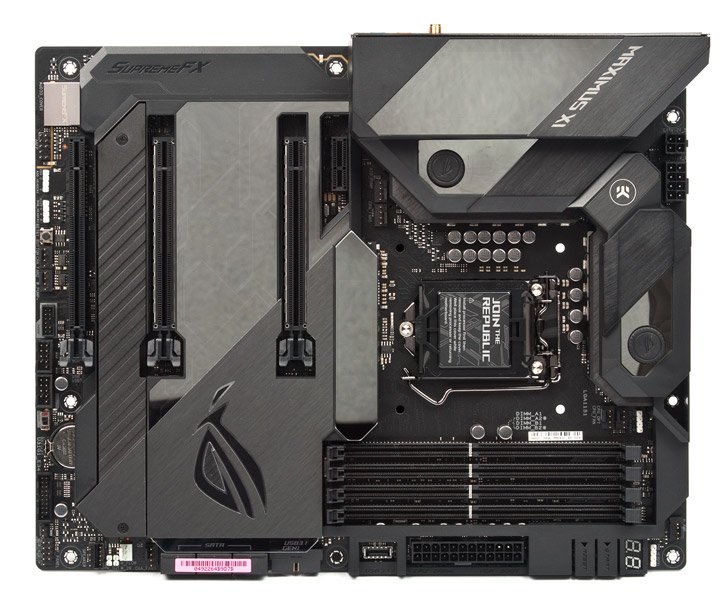

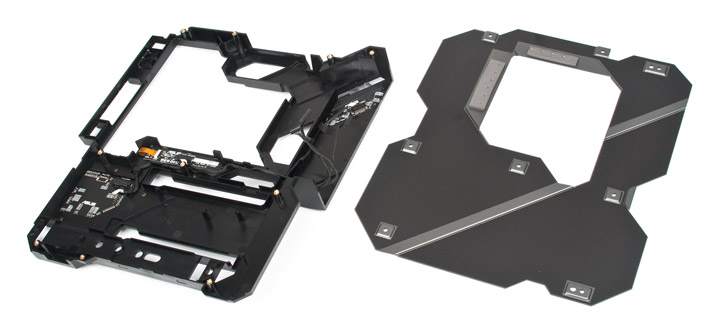

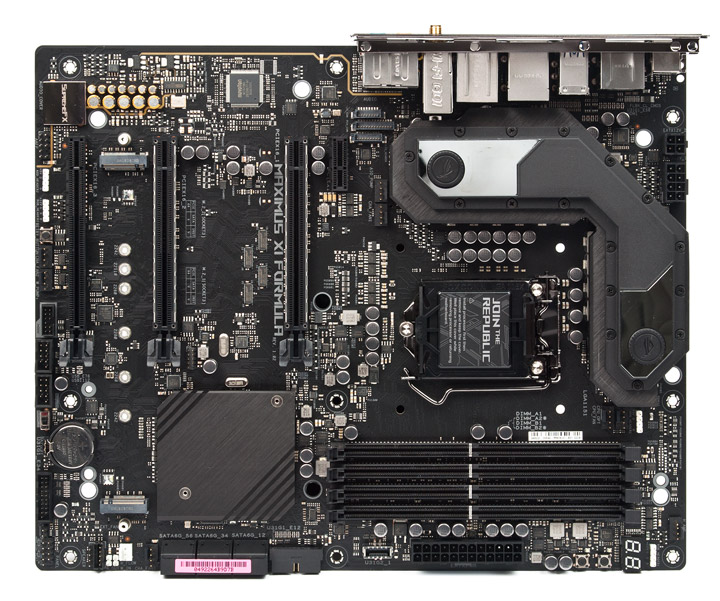

Как уже отмечалось выше, дизайн новой Formula изменился, плата стала однотонной. Пластиковый кожух теперь более строгий, количество граней на нем сведено к минимуму, но они все также повторяют направление линий, расположенных между собой под углом 45°. Зеркальные вставки подчеркивают элегантность устройства, и возникает ощущение, что новинка теперь рассчитана на более взрослую аудиторию, чем прошлые экстравагантные решения ROG. Сразу бросается в глаза отсутствие среднего крепежного отверстия, место которого занял OLED-дисплей.

ASUS ROG Maximus XI FormulaASUS ROG Maximus XI Formula

Компоновка элементов также претерпела некоторых изменений. По сравнению с Maximus X Formula был добавлен еще один разъем питания для процессора на четыре контакта, убрана пара PCI-E x1, место одного из которых занял разъем M.2 — ранее он был вертикального исполнения и требовал дополнительную металлическую стойку для крепления накопителя. Часть разъемов для RGB-лент переехало на верхний край.

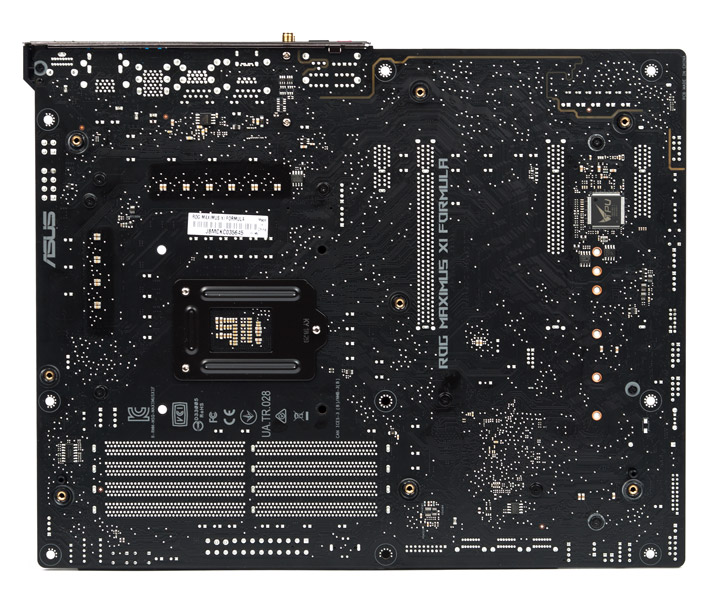

Защитная пластина на обратной стороне теперь закрывает почти всю плату, лишь под сокетом есть свободное место, тогда как раньше оно было и под чипсетом.

ASUS ROG Maximus XI FormulaASUS ROG Maximus XI Formula

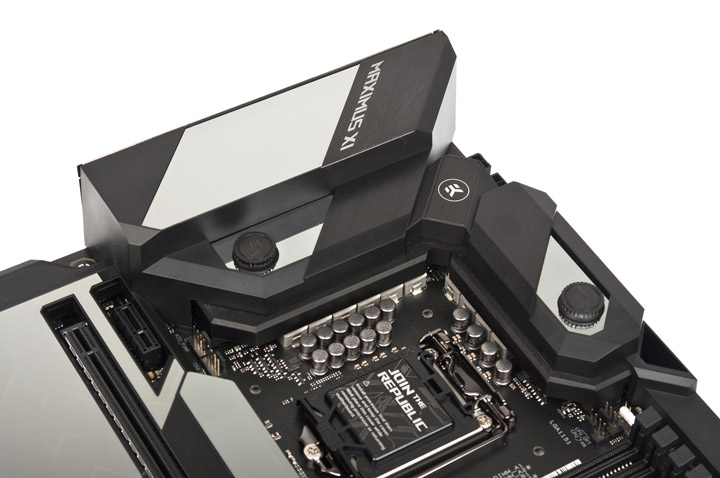

Водоблок стал более массивен и полностью накрывает дроссели, никаких дополнительных ребер-прорезей, увеличивающих площадь рассеивания тепла и улучшающих вентиляцию околосокетного пространства, теперь нет.

ASUS ROG Maximus XI Formula

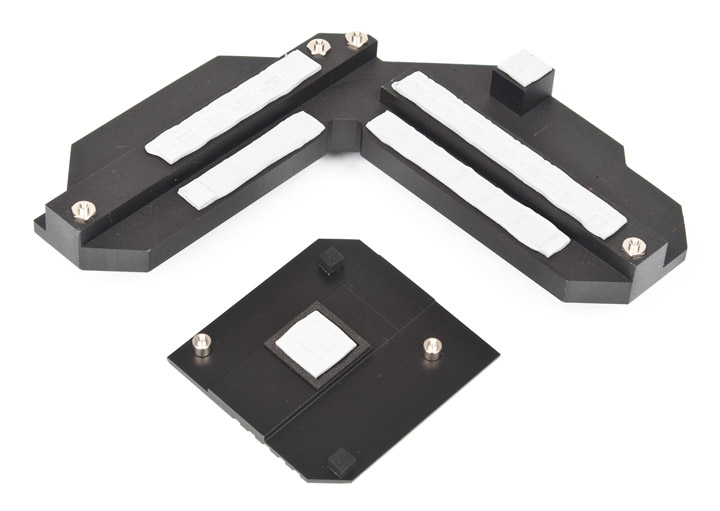

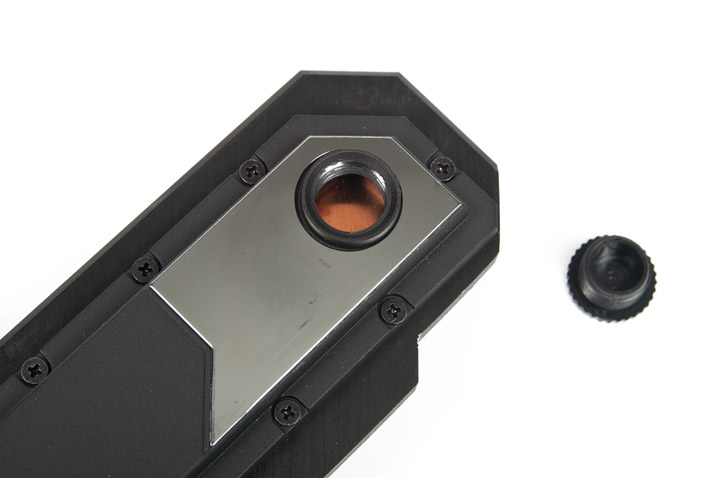

Помимо силовых транзисторов, он охлаждает дроссели и контроллер 5-гигабитной сети — под каждые элементы используются свои термопрокладки. Для подключения к контуру водяного охлаждения предусмотрены 1/4″ отверстия под фитинги, закрытые пластиковыми пробками.

ASUS ROG Maximus XI FormulaASUS ROG Maximus XI Formula

Если обходиться без СВО, то площадь рассеивания тепла у такого радиатора не сильно большая, так как верх металлического бруска прикрыт крышкой из ацеталя, которая в свою очередь накрыта основным кожухом. С другой стороны, он неплохо справляется со своей задачей — при разгоне Core i7-9700K температура ребра радиатора возле разъемов питания процессора была около 50–60 °C.

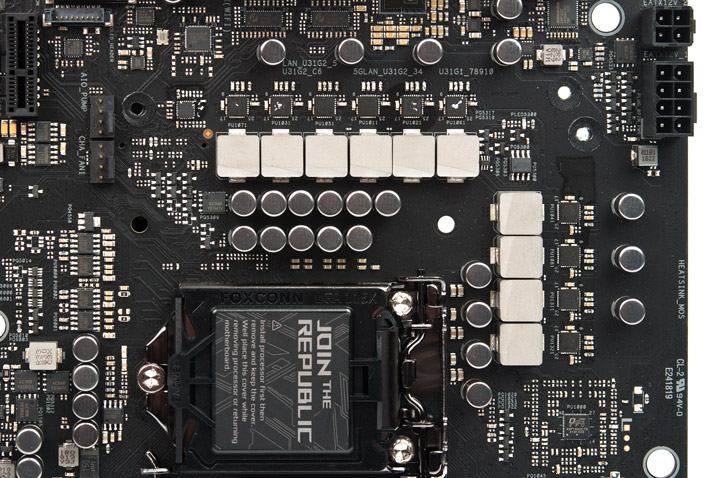

Сам же преобразователь CPU процессора выполнен на ШИМ-контроллере Digi+ ASP1400CTB, известном нам по доступным продуктам ASUS, рассмотренным ранее. Управляет он 10-ю силовыми чипами Vishay SiC639 (VRPower, они же DrMOS), состоящими из пары полевых транзисторов и драйвера. Восемь таких микросхем предназначены для питания процессорных ядер, еще две идут для встроенного GPU.

ASUS ROG Maximus XI FormulaASUS ROG Maximus XI Formula

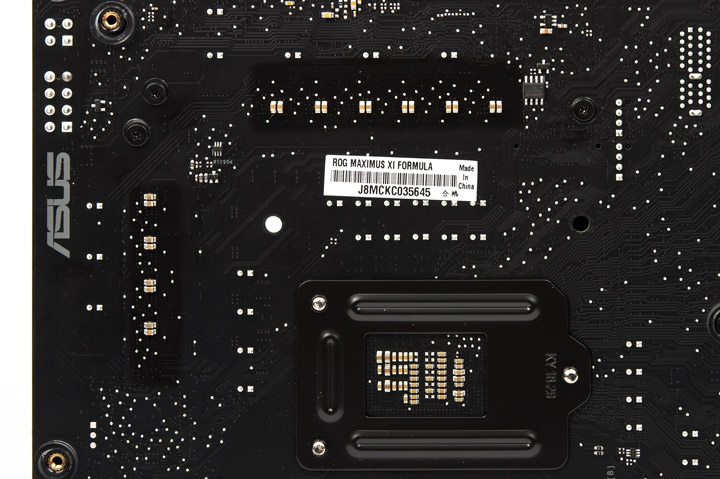

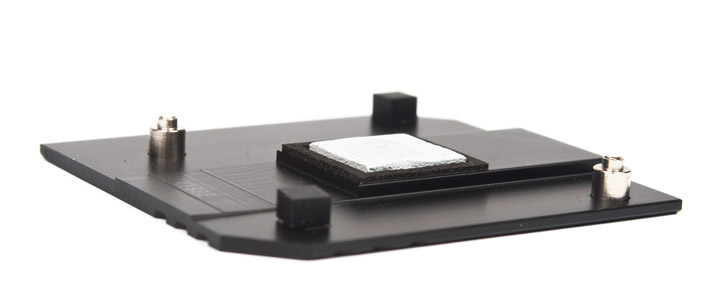

Обратная сторона платы, в районе силовых элементов, дополнительно охлаждается через термопрокладки защитной пластиной, выполненной из металла.

ASUS ROG Maximus XI Formula

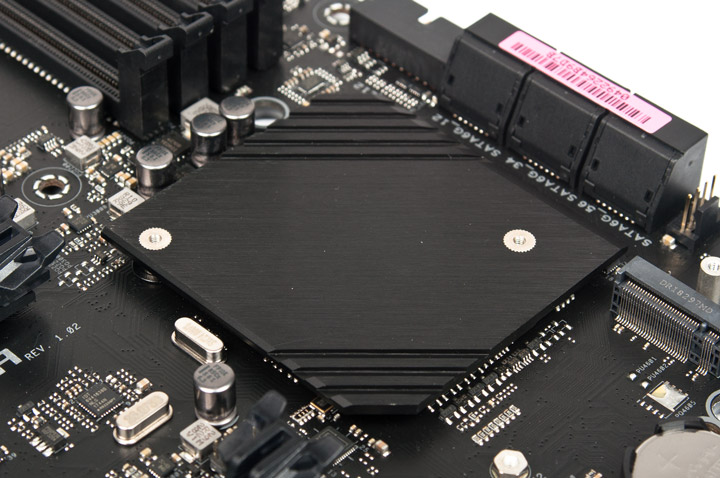

Радиатор для хаба Intel Z390 представляет собой обычную пластинку из алюминиевого сплава с небольшим количеством ребер по углам. Естественно, этот охладитель скрывается в недрах пластикового кожуха.

ASUS ROG Maximus XI FormulaASUS ROG Maximus XI Formula

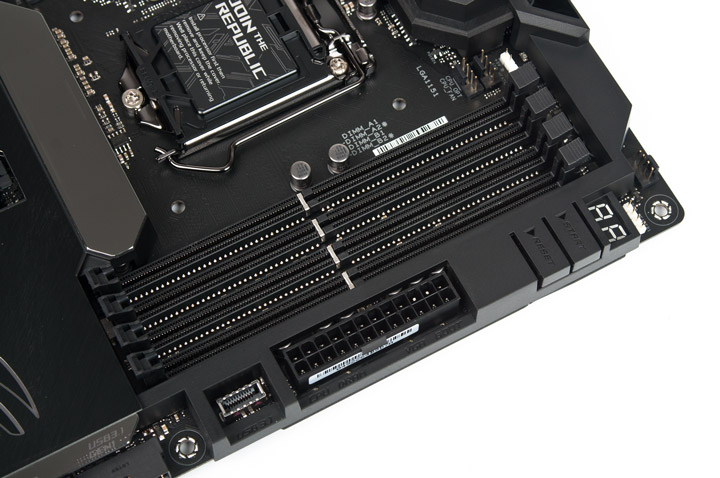

Из возможностей, которые оценят продвинутые пользователи, отмечу наличие POST-индикатора и кнопок Start/Reset в верхнем правом углу платы. Там же, возле разъема питания материнской платы, находятся индикаторы инициализации устройств во время старта системы. Разъемы DIMM в месте ключа усилены металлической вставкой, тем самым напоминают решения серии Apex. В этом же углу можно обнаружить две гребенки (5- и 12-вольтовые) для подключения RGB-лент и разъемы для двух вентиляторов процессорного кулера и одного мощного пропеллера с током нагрузки до 3 А. Возле сокета, ближе к задней панели, расположены еще пара разъемов — один для корпусного вентилятора, а второй уже рассчитан на помпу необслуживаемой СВО.

ASUS ROG Maximus XI Formula

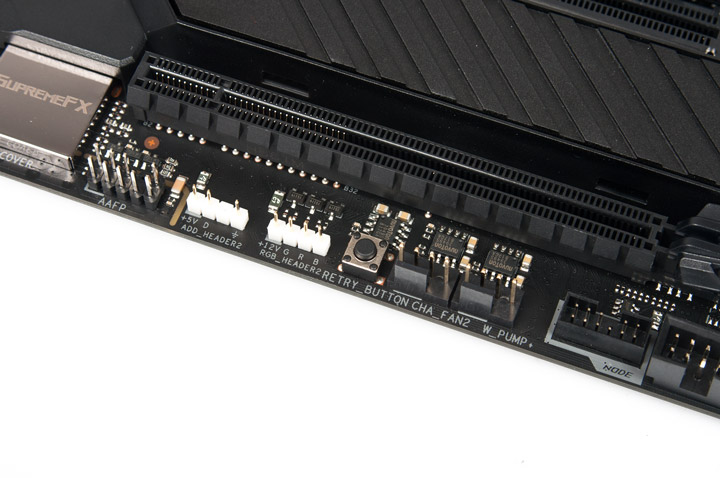

На нижнем краю платы нашлось место еще для одного разъема под корпусную вертушку и одного для помпы полноценной «водянки». Рядом находятся две гребенки RGB и кнопка Retry_Button, позволяющая попасть в UEFI при проблемном страте ПК после неправильных настроек системы. Правее расположен разъем Node для совместимого оборудования, которым можно управлять самой «материнкой» (например, блоки питания), и переключатель MemOK! II, пришедший на смену кнопки одноименной функции, чуть дальше — контакты внешнего термосенсора.

ASUS ROG Maximus XI FormulaASUS ROG Maximus XI Formula

Еще один разъем для корпусного вентилятора находится прямо возле SATA-портов, а возле него — контакты для датчиков протока и температуры жидкости в СВО. Есть еще гнездо для кабеля от Fan Extension Card, позволяющей подключить несколько дополнительных вентиляторов и термодатчиков. Эту карту, к сожалению, придется приобретать самостоятельно.

ASUS ROG Maximus XI Formula

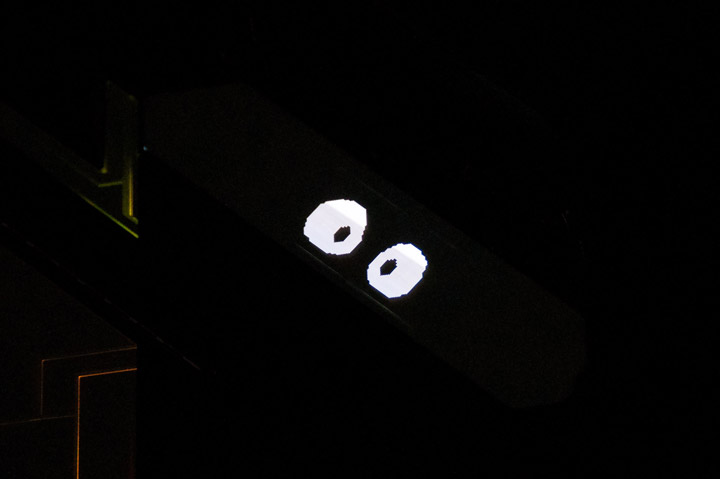

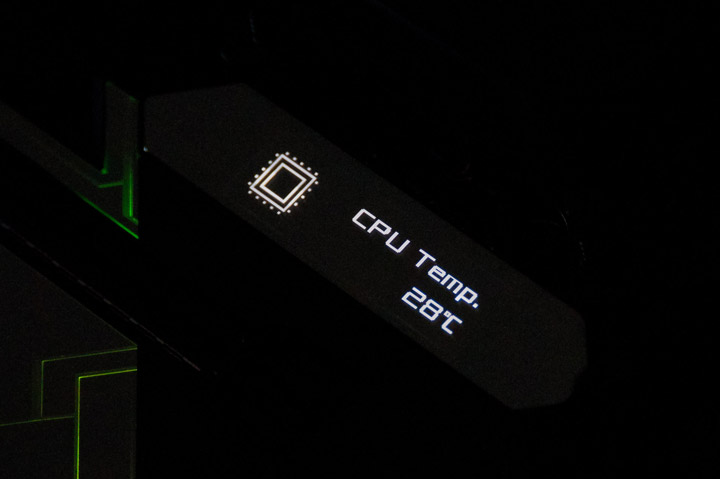

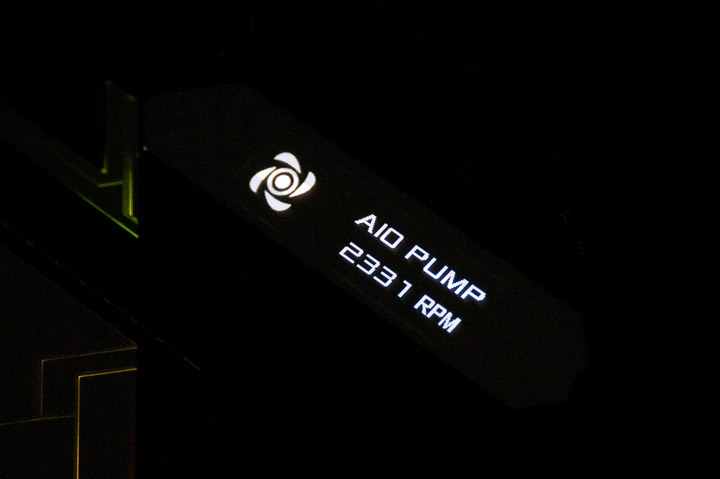

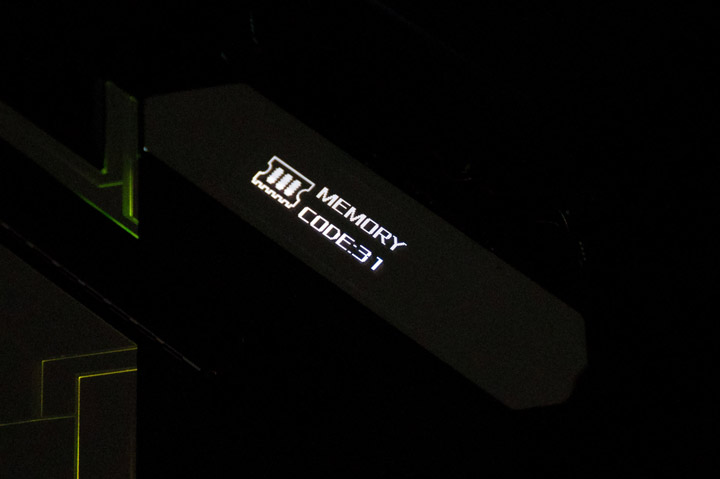

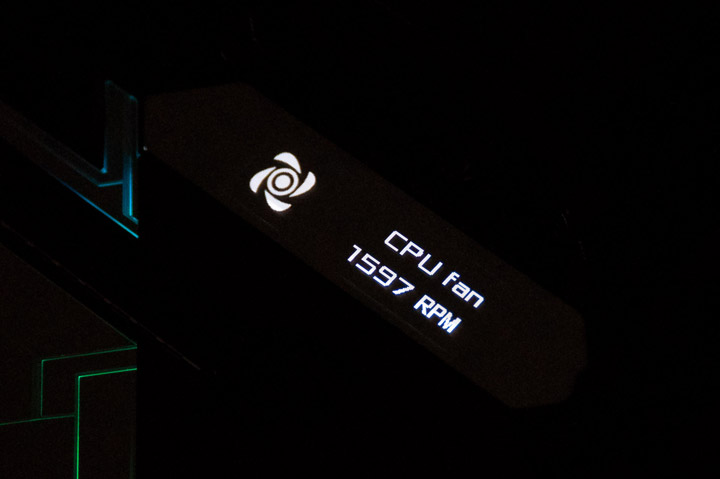

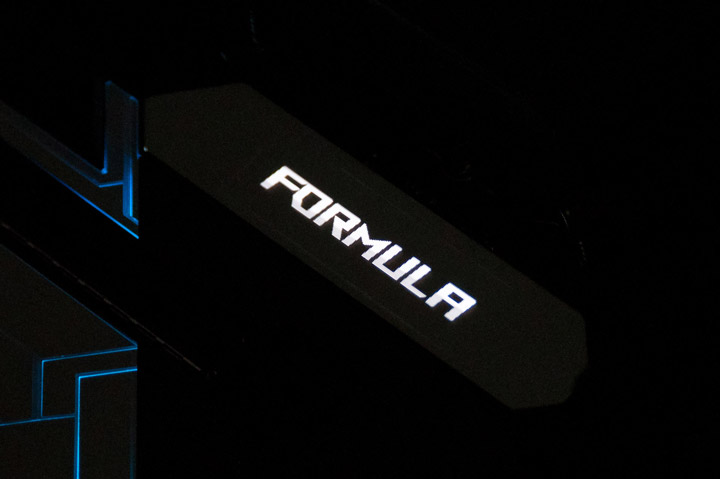

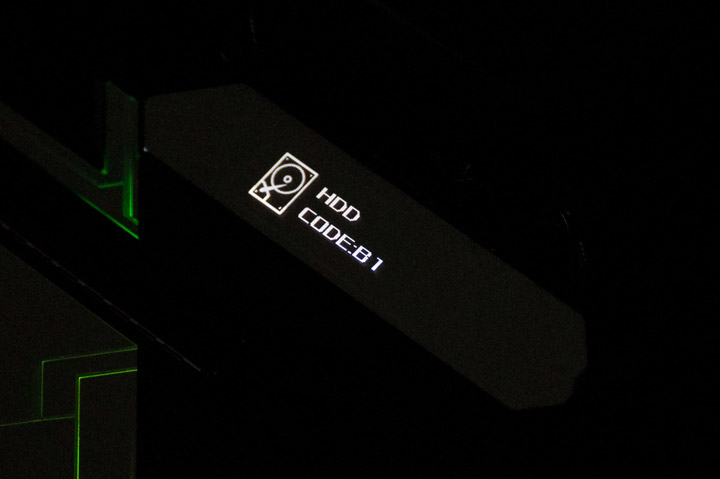

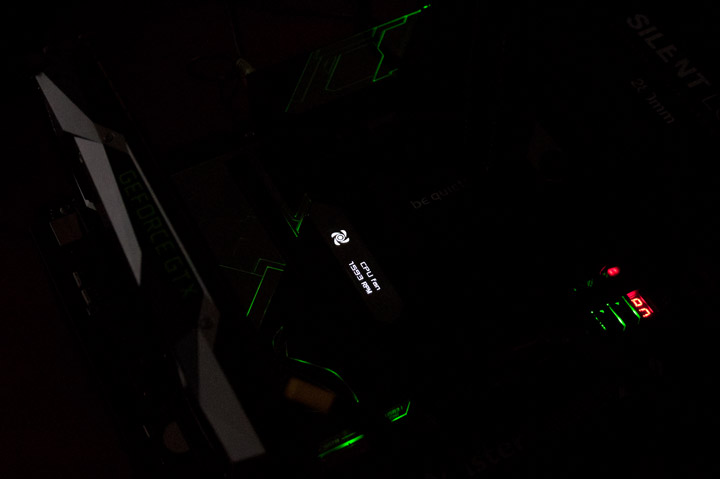

Отдельного разговора заслуживает 2″ OLED-экран LiveDash, способный отображать не только процедуру инициализации устройств при старте системы, но и температуру процессора, а после настройки в соответствующем ПО — частоту CPU, скорость вращения вентиляторов, помп и пр.

ASUS ROG Maximus XI FormulaASUS ROG Maximus XI FormulaASUS ROG Maximus XI FormulaASUS ROG Maximus XI FormulaASUS ROG Maximus XI FormulaASUS ROG Maximus XI FormulaASUS ROG Maximus XI FormulaASUS ROG Maximus XI Formula

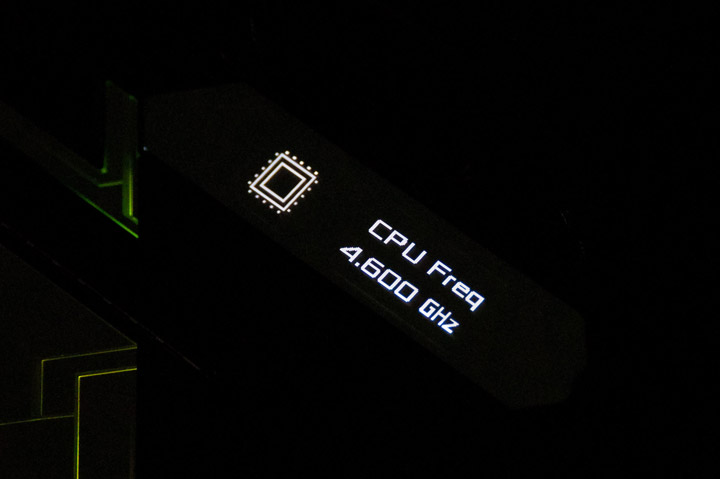

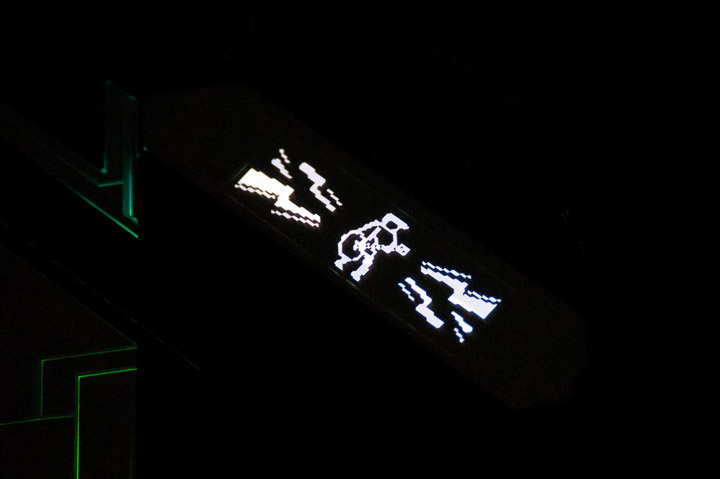

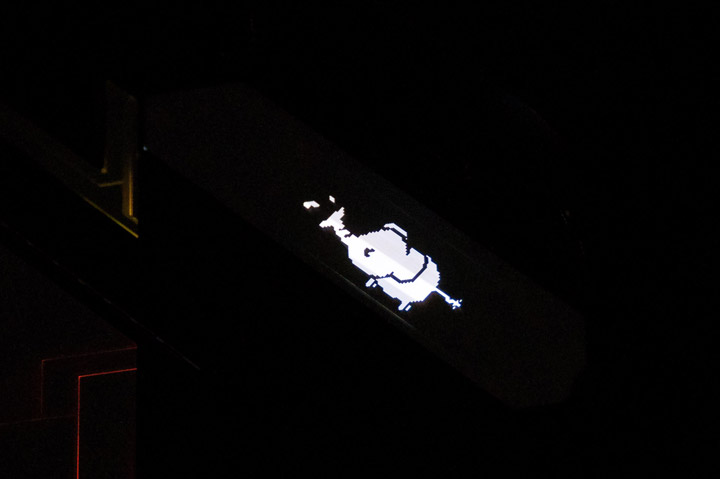

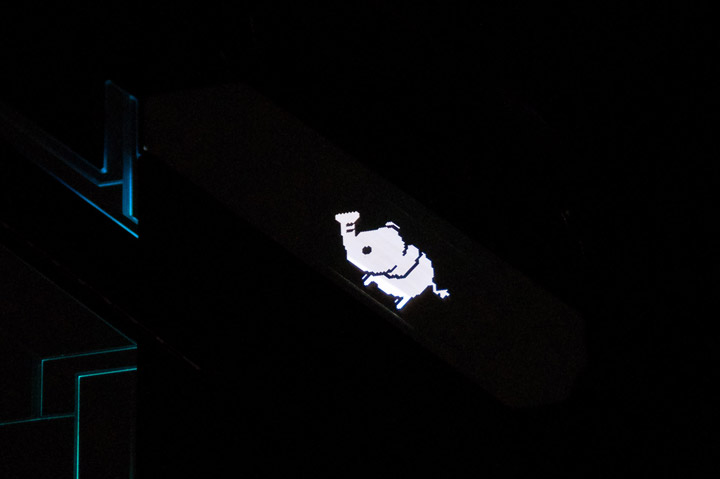

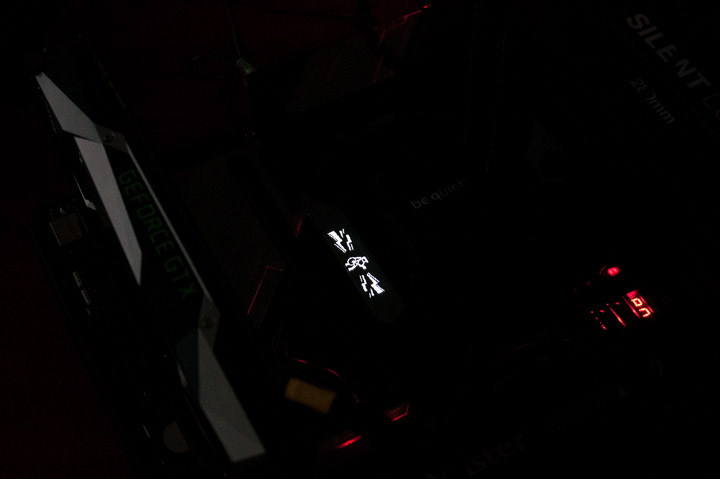

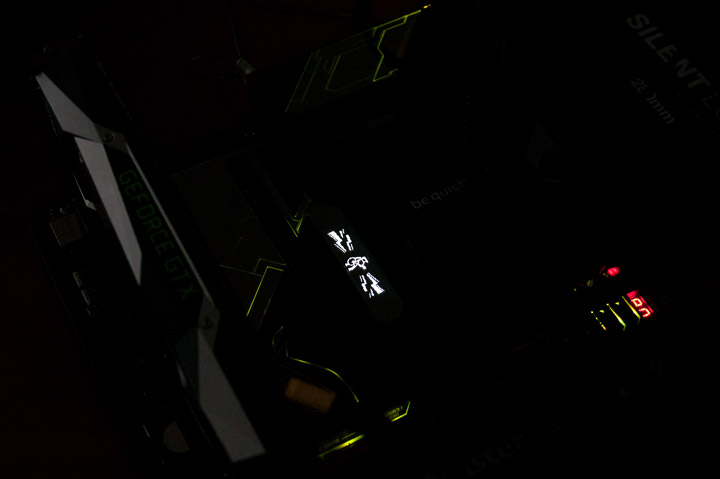

Можно пойти еще дальше и в том же ПО выбрать отображение статичной картинки или даже анимации. Есть готовые варианты, но можно добавить и свои. Только вот при установке габаритной процессорной СО эта вся красота скроется с глаз и чтобы ее увидеть — придется переходить на системы жидкостного охлаждения.

ASUS ROG Maximus XI FormulaASUS ROG Maximus XI FormulaASUS ROG Maximus XI FormulaASUS ROG Maximus XI Formula

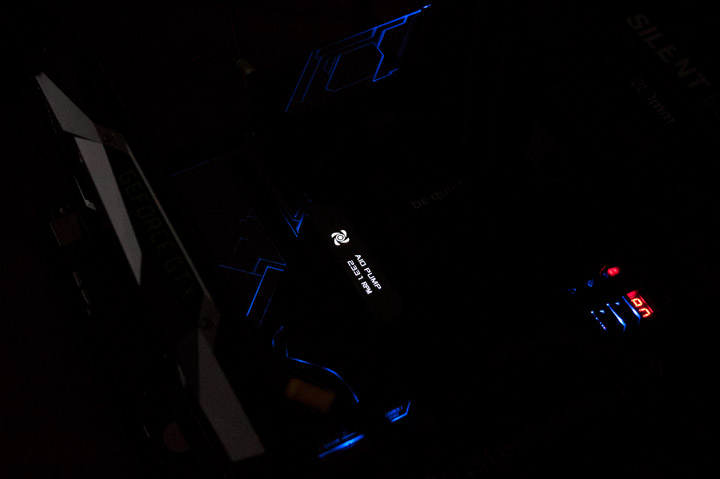

Подсветка платы нисколько не раздражает, переливающиеся всеми цветами радуги линии неназойливо украсят ПК. Подсвечиваются также кнопки старта/перезагрузки системы, а также места расположения USB- и SATA-портов. Режимы свечения и палитру можно настроить в утилите Aura.

ASUS ROG Maximus XI FormulaASUS ROG Maximus XI FormulaASUS ROG Maximus XI FormulaASUS ROG Maximus XI Formula

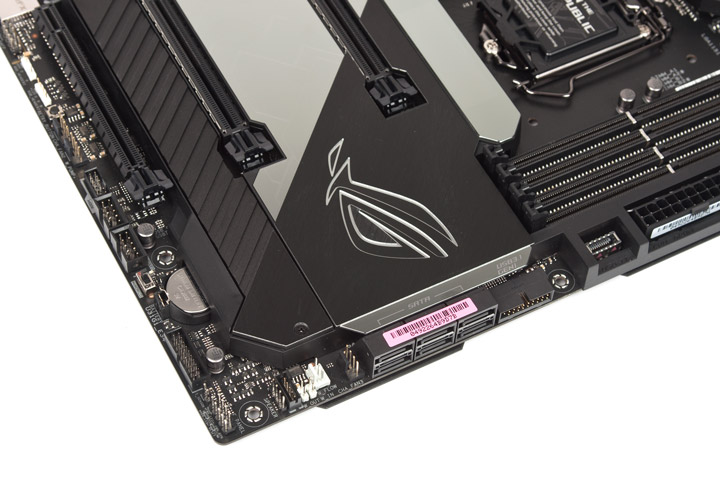

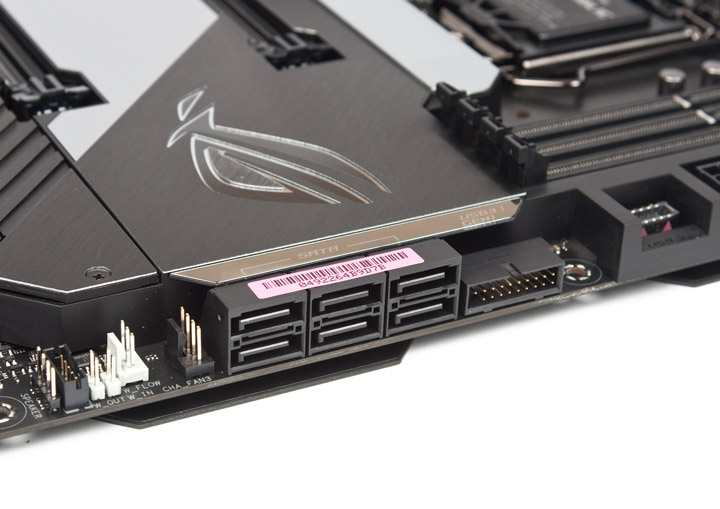

Правда, зачем подсвечивать нахождение разъемов осталось загадкой. Видимо, так красиво, потому что светодиоды даже не сигнализируют о подключении кабелей к тому или иному порту. Последних шесть штук SATA 6Gb/s и один USB 3.1 Gen1, расположенных параллельно плате. Рядом с ними в отдельной нише «брони» приютился еще один разъем, USB 3.1 Gen2, который не удосужился намека хоть на какую-нибудь индикацию.

ASUS ROG Maximus XI Formula

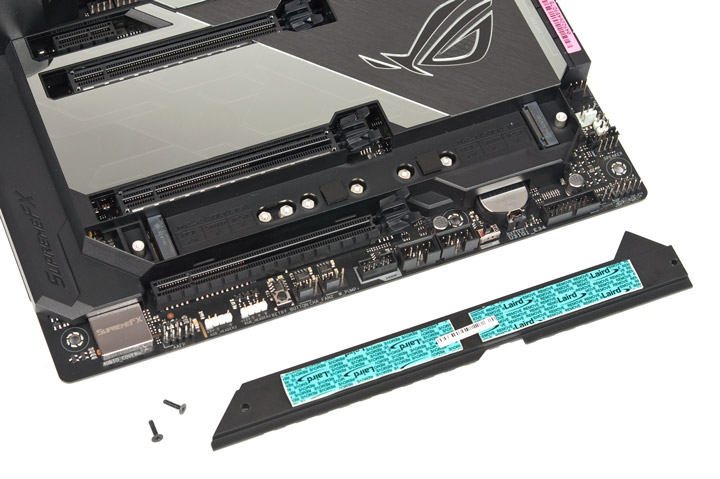

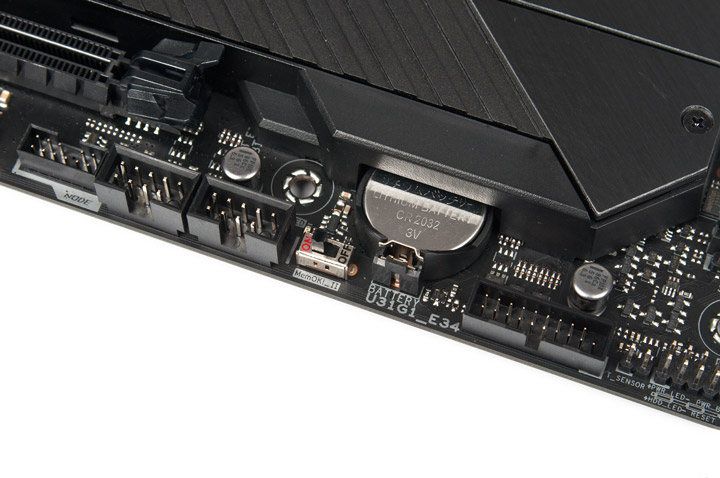

Продолжая тему периферийных интерфейсов, рассмотрим нижний край материнской платы, где установлены два обычных USB 2.0 и еще один USB 3.1 Gen1. В специальном углублении пластикового кожуха можно разместить пару накопителей форм-фактора M.2 максимального типоразмера 2280 для одного и 22110 для другого разъема, причем, если установить самый большой SSD, то второй можно будет использовать лишь формата 2242. Оба накопителя в итоге накрываются общим алюминиевым радиатором-пластинкой, на котором предварительно установлены термопрокладки.

ASUS ROG Maximus XI Formula

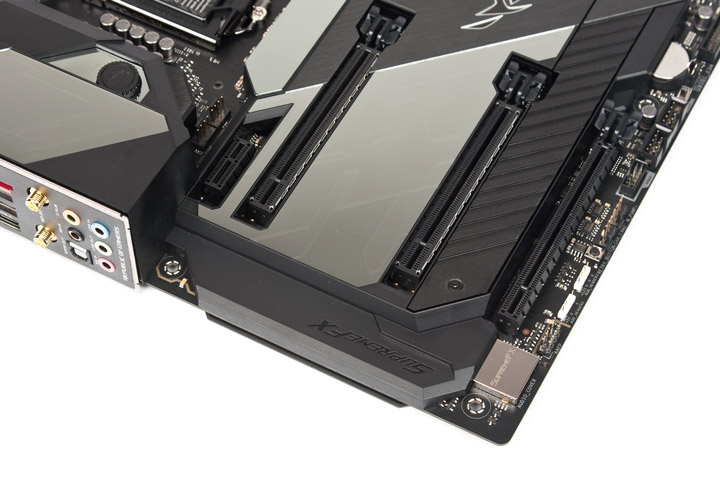

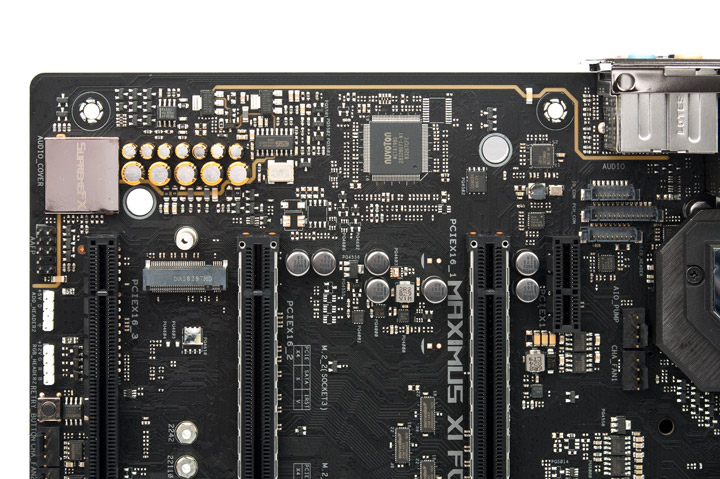

Установка второго разъема M.2 между двумя последними PCI-E x16 и следование концепции общей стилистики устройства привели к тому, что плата лишилась пары слотов с одной линией скоростного интерфейса. Теперь ROG Maximus XI Formula может предложить пользователю два усиленных металлом разъема PCI-E x16 для установки видеоадаптеров, еще один такого же формата, но полностью пластиковый и с четырьмя линиями от хаба Z390 для установки плат расширения, и один PCI-E x1. Только вот при подключении всех SATA-накопителей у чипсетного PCI-E x16 будет активно лишь две линии PCI Express.

ASUS ROG Maximus XI Formula

Учитывая неплохую в принципе звуковую часть материнской платы такого количества слотов должно быть более чем достаточно, особенно, если установить видеокарты с двух-трехслотовыми системами охлаждения, когда платы расширения особо не поставишь. Звуковой тракт новинки выполнен на 7.1-канальном кодеке Realtek ALC1220 с использованием ЦАП ESS и операционного усилителя производства Texas Instruments. Аудио-часть отделена от основной платы вытравленными в текстолите дорожками, а кодек экранирован, в отличии от десятой версии Maximus Formula.

ASUS ROG Maximus XI Formula

На задней панели сосредоточены уже оставшиеся интерфейсы. Это шесть портов USB 3.1 Gen1, четыре USB 3.1 Gen2, один из которых Type-C, HDMI, LAN-порты на 1 и 5 Гбит, два разъема для подключения антенны, пять аудио-разъемов, S/PDIF, кнопка сброса настроек UEFI и кнопка активации технологии USB BIOS Flashback.

ASUS ROG Maximus XI Formula
