Возможности UEFI

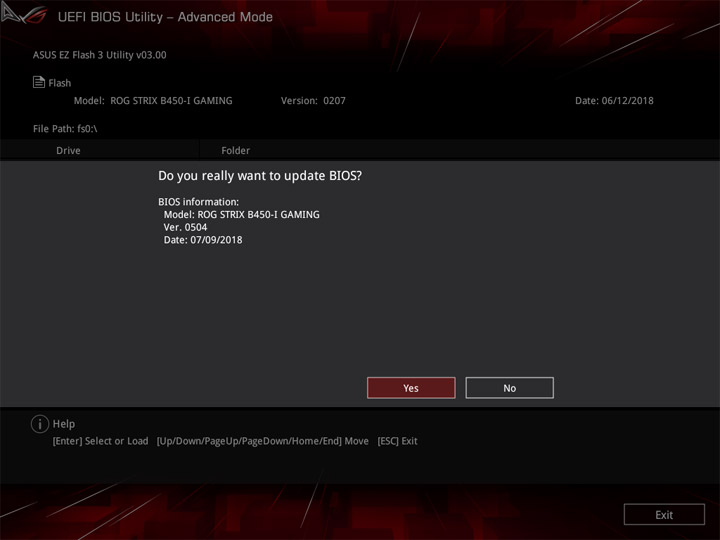

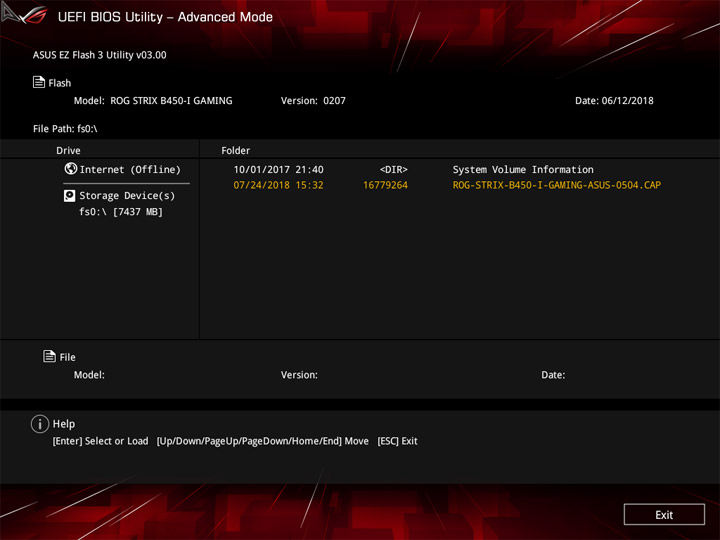

Обновить прошивку поможет фирменный механизм Ez Flash.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

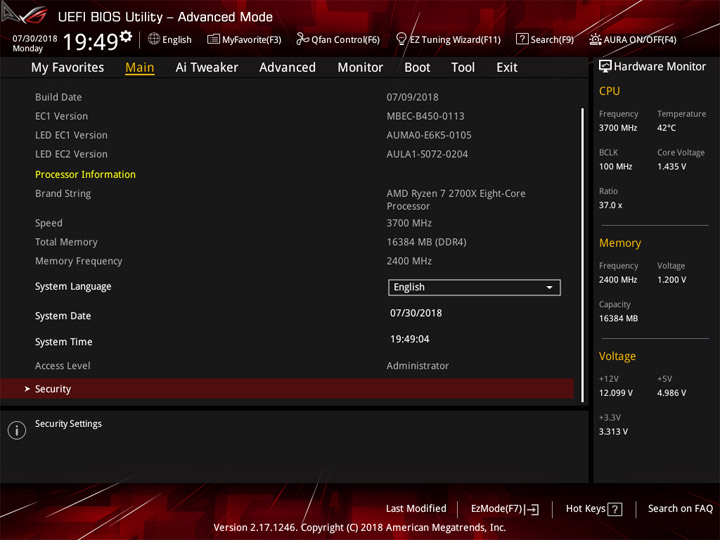

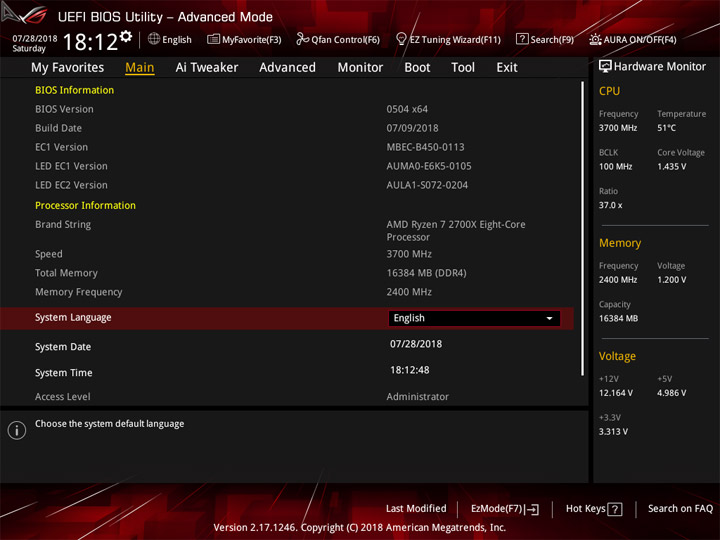

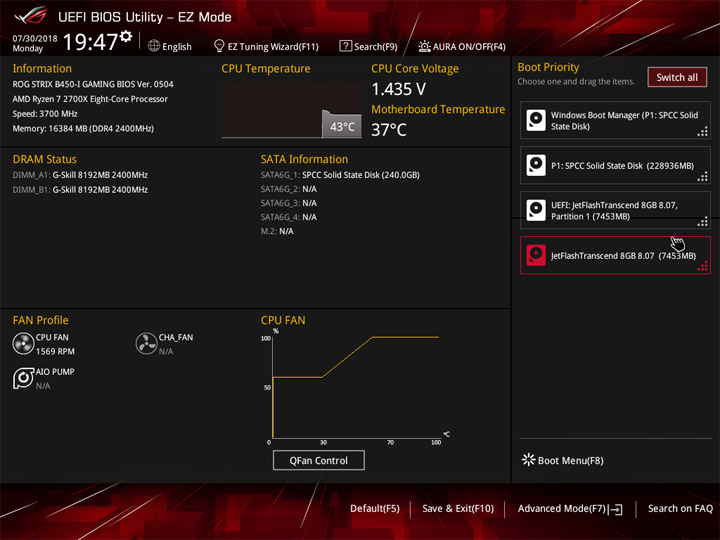

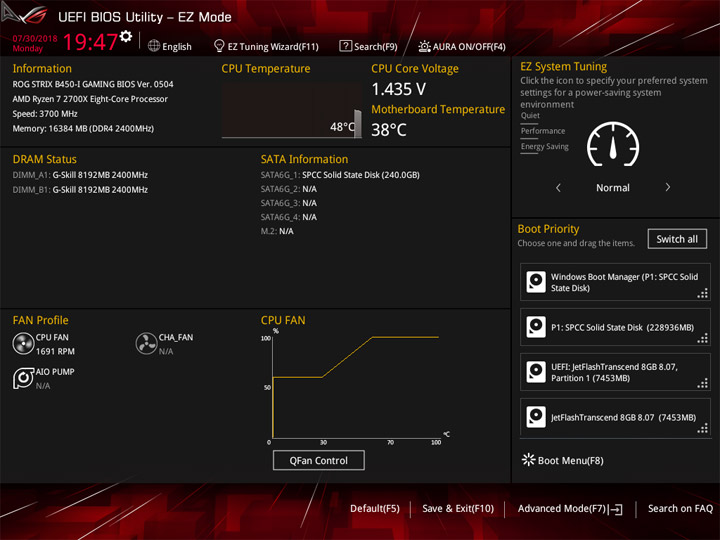

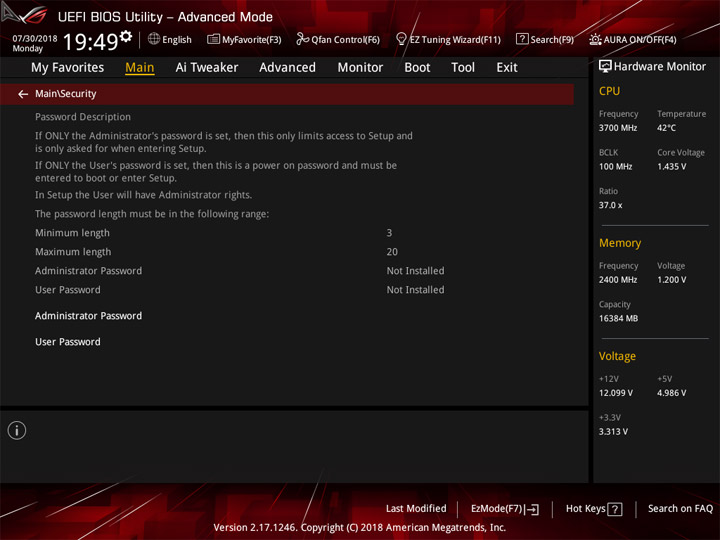

Как и всегда, имеется базовый режим для работы с устройством. Тут можно собрать сведения о системных компонентах, определиться с приоритетом загрузочных устройств.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

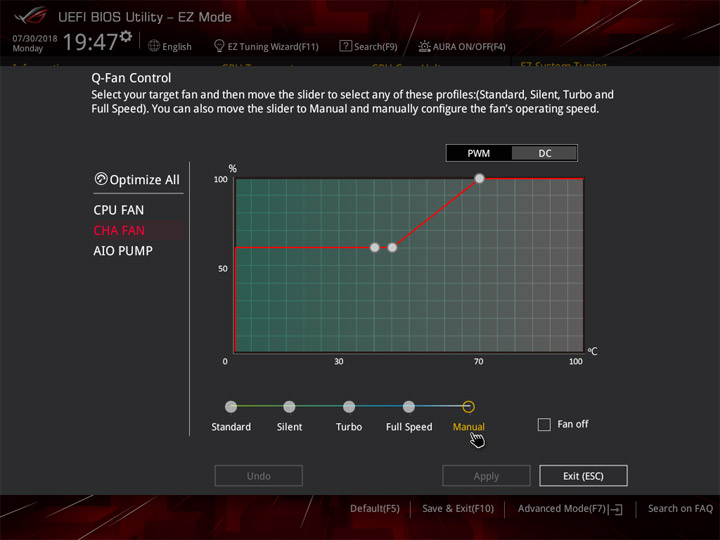

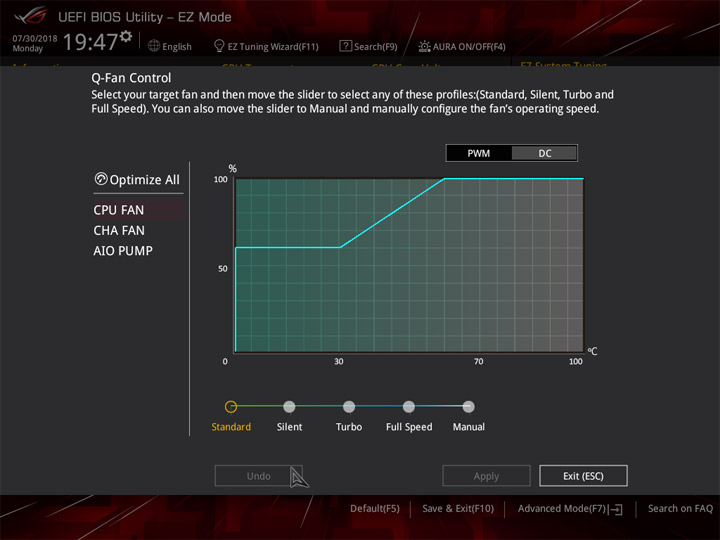

Наладка работы охладителей может быть проведена при участии отдельного интерактивного меню.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

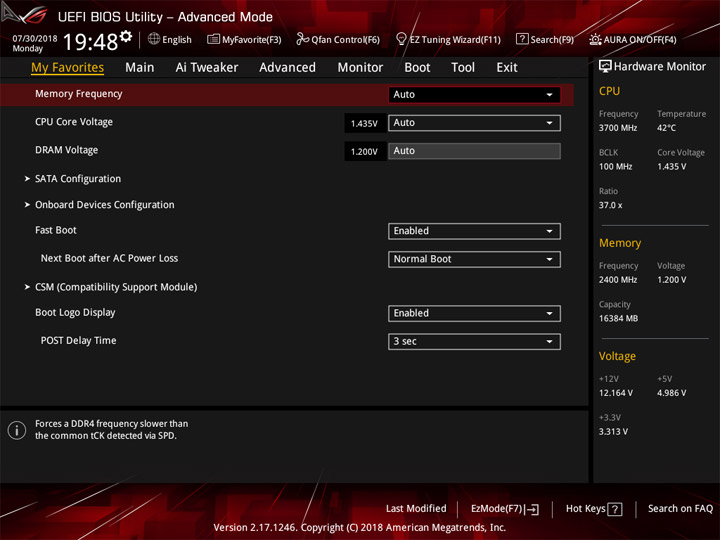

Первый раздел расширенного меню — Избранное. Содержимое можно менять согласно собственным предпочтениям.

ASUS ROG Strix B450-I Gaming

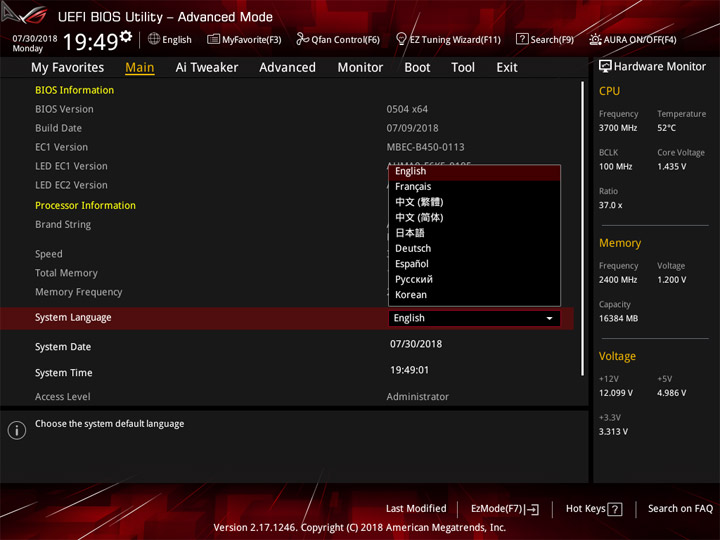

Среди языков интерфейса присутствует и русский.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

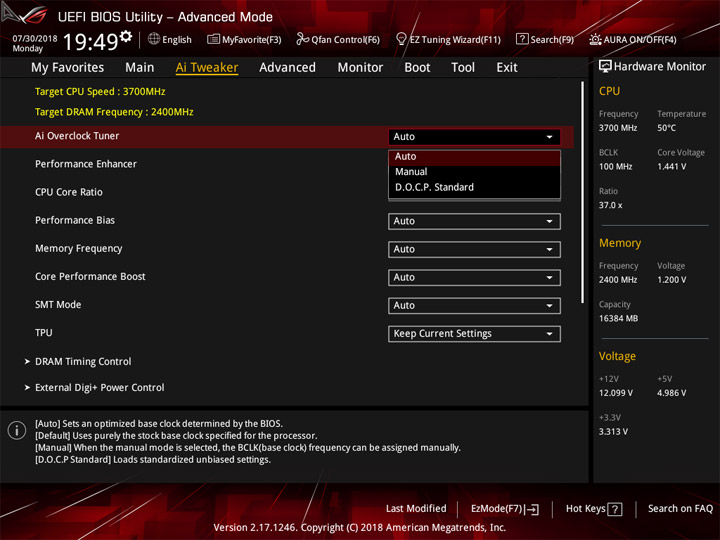

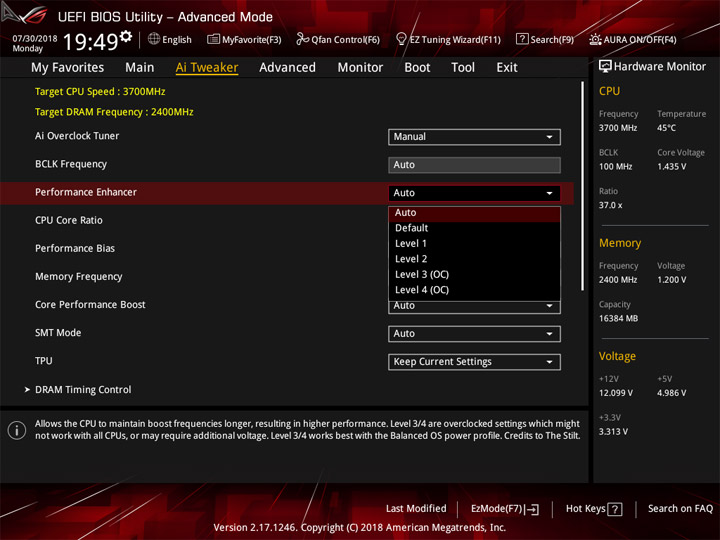

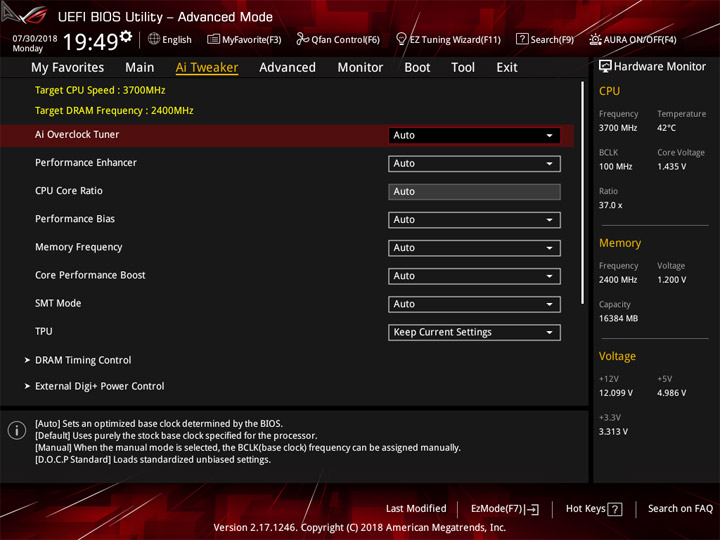

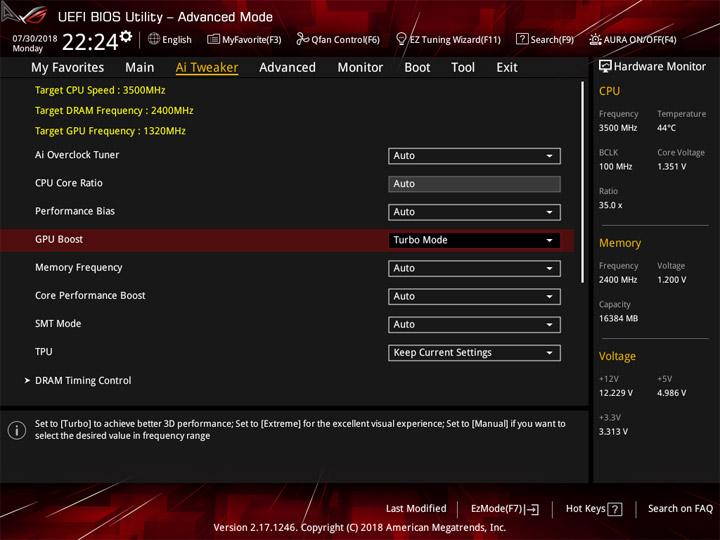

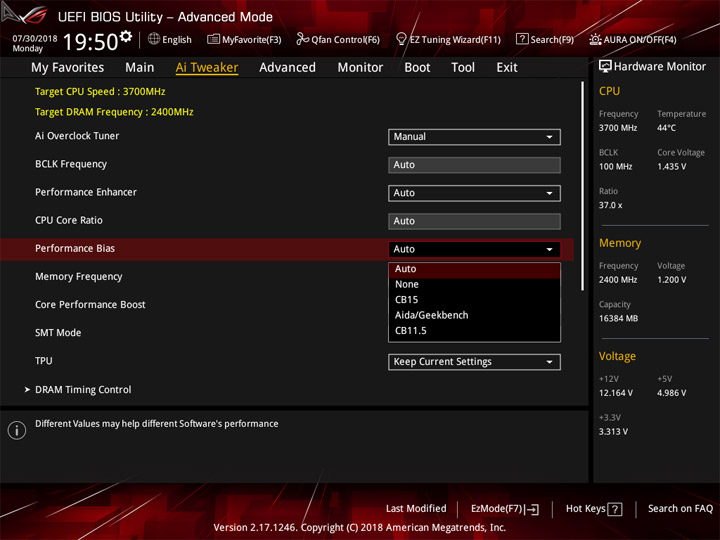

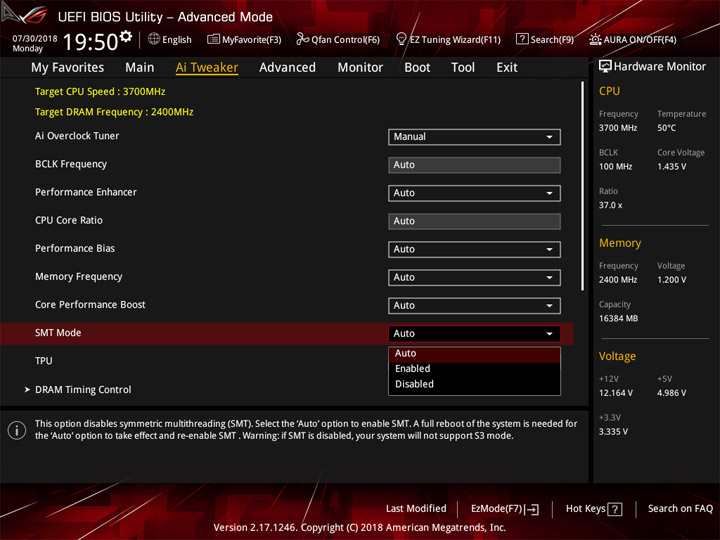

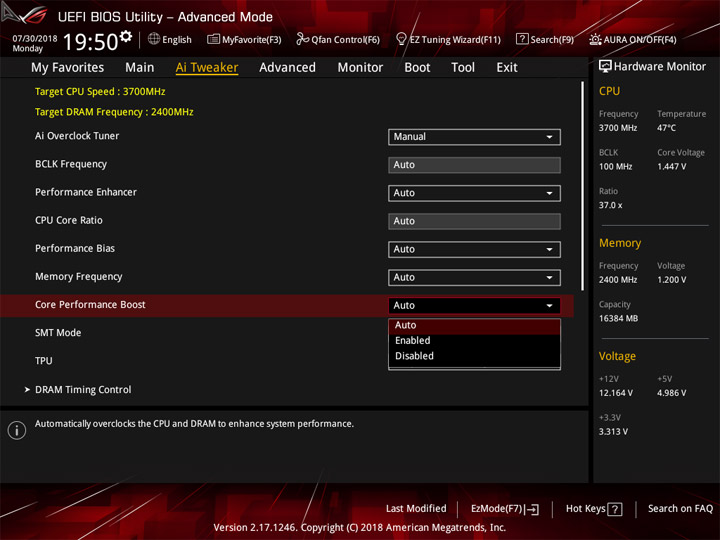

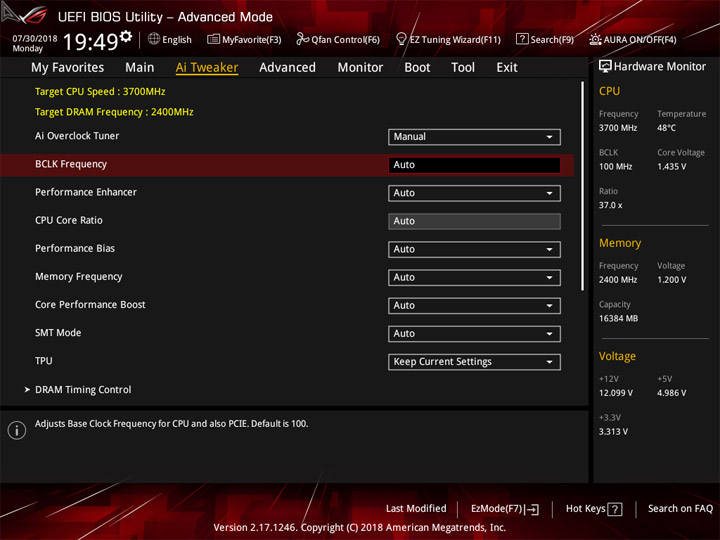

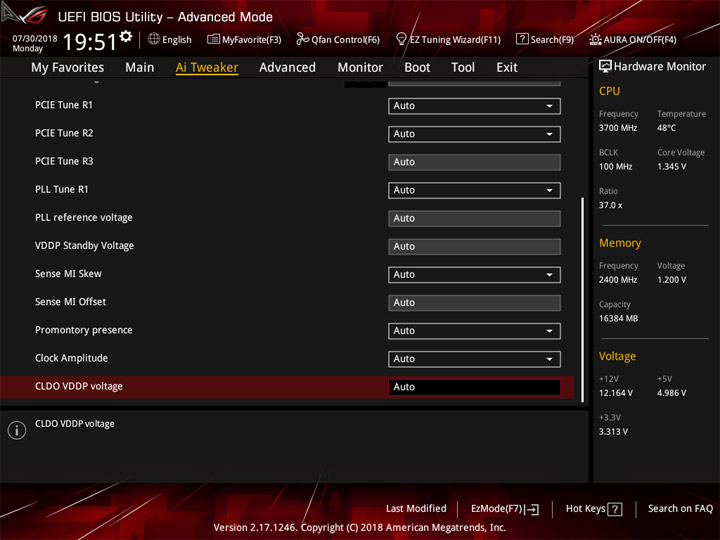

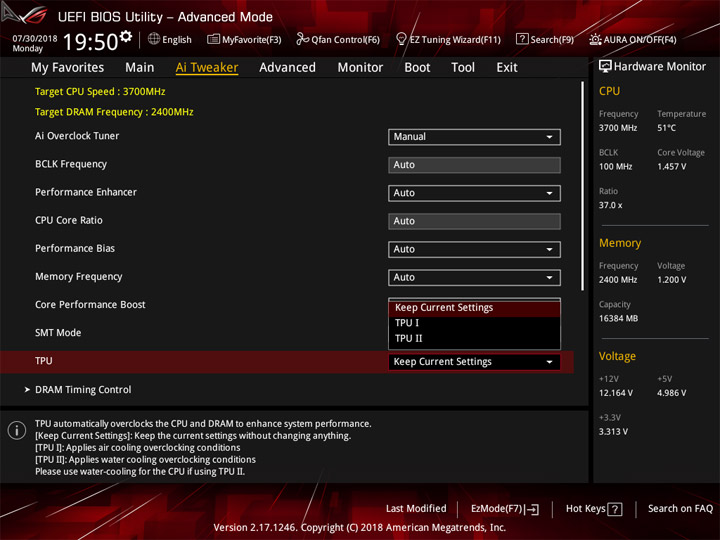

Раздел для оверклокинга — Ai Tweaker. Несмотря на использование «младшего» хаба, здесь есть пункт по указанию BCLK.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

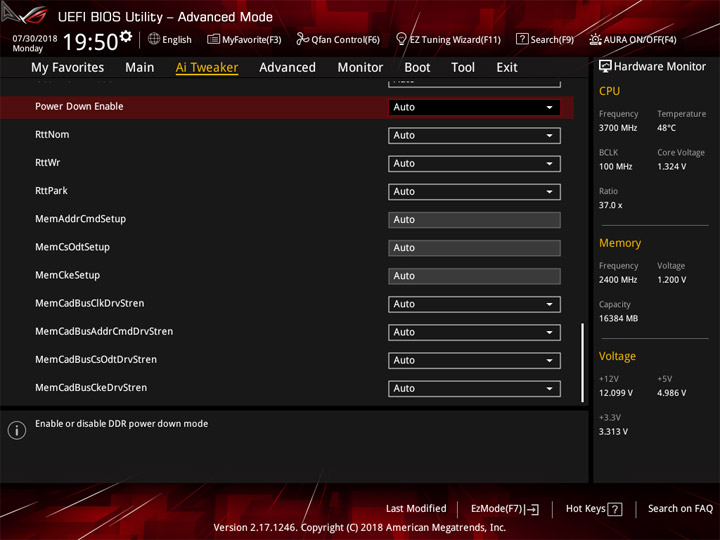

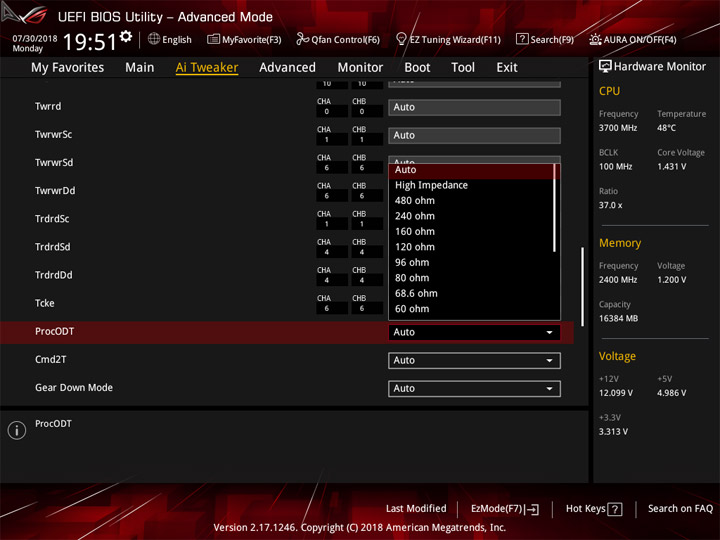

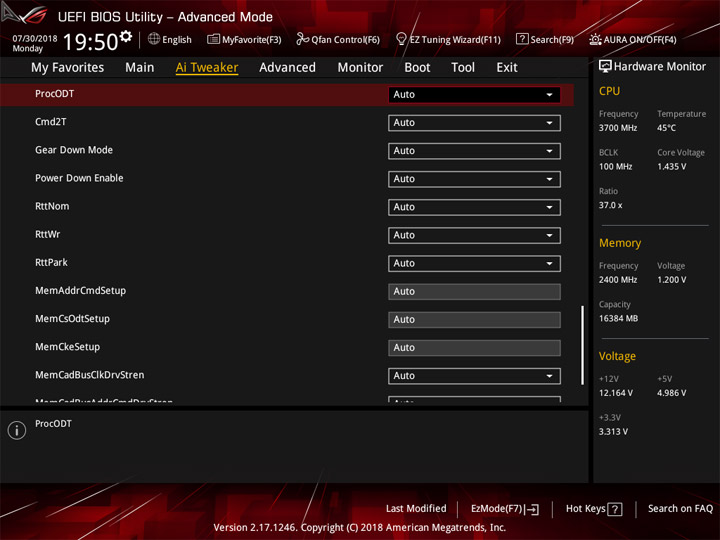

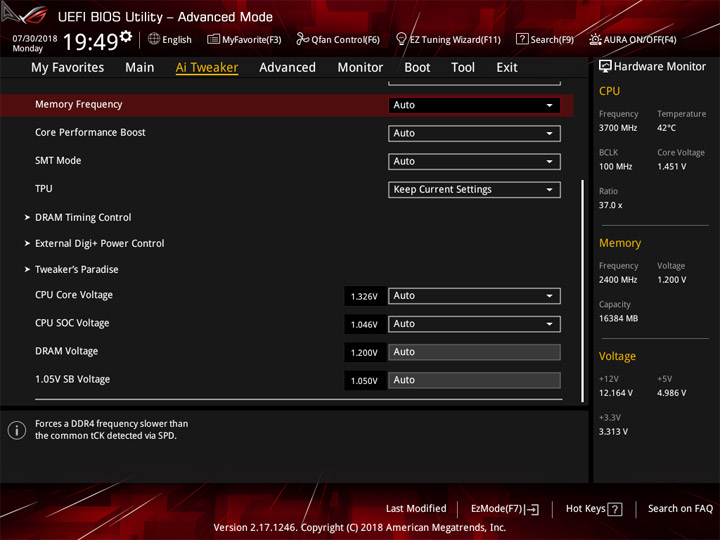

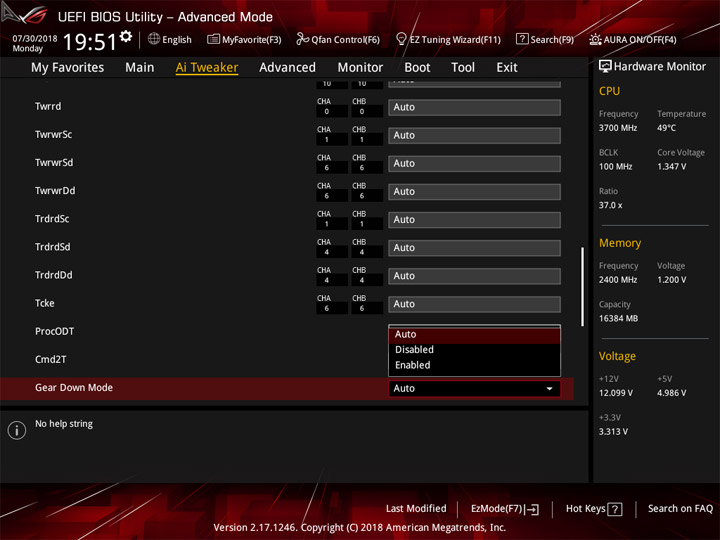

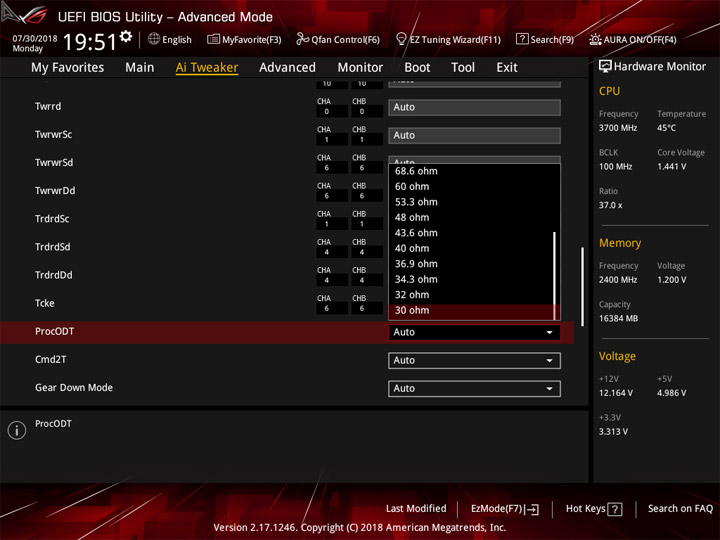

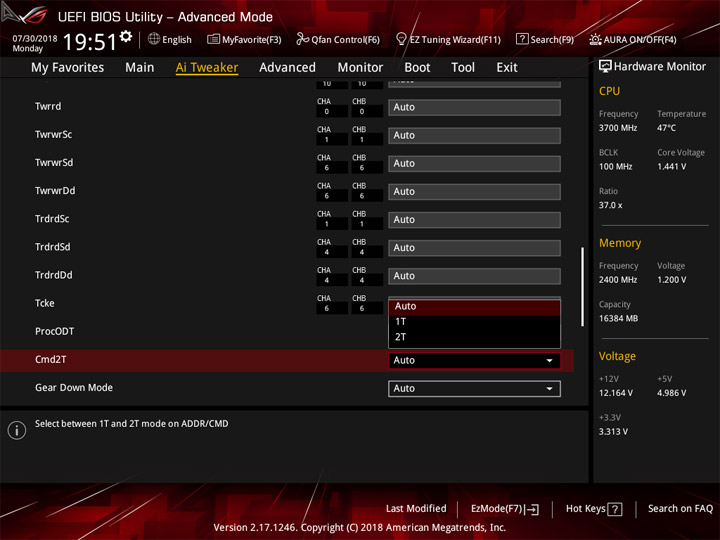

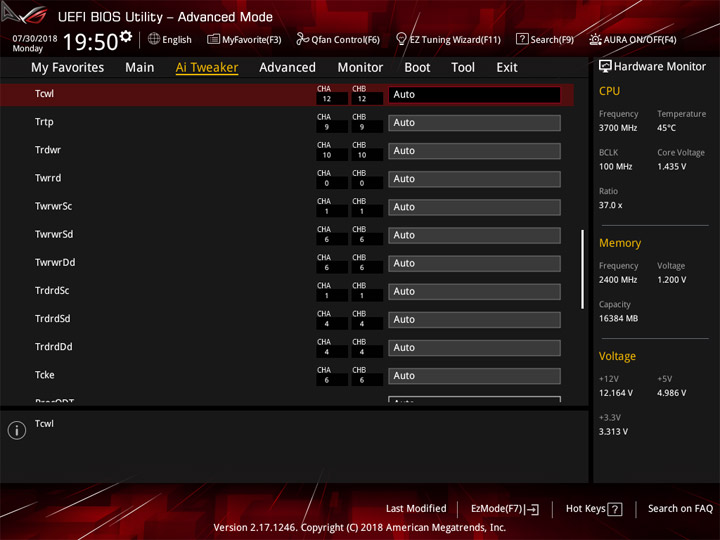

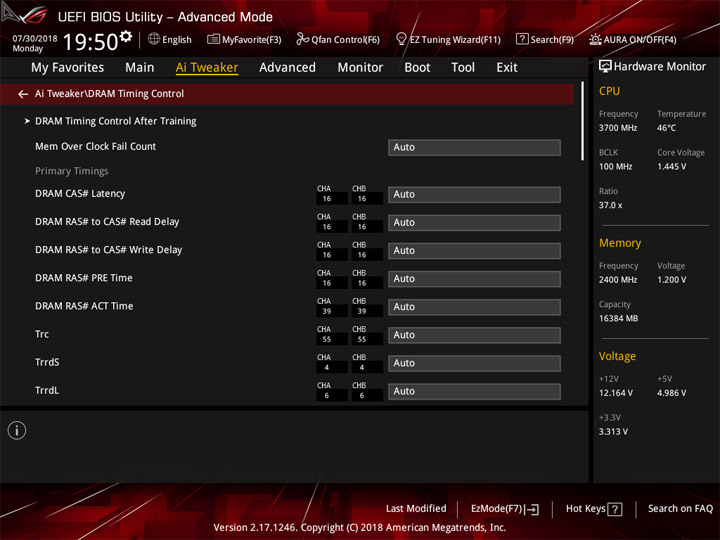

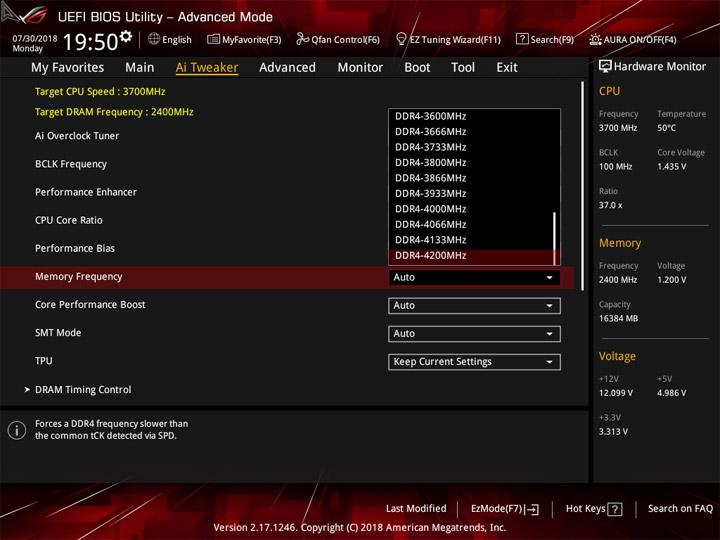

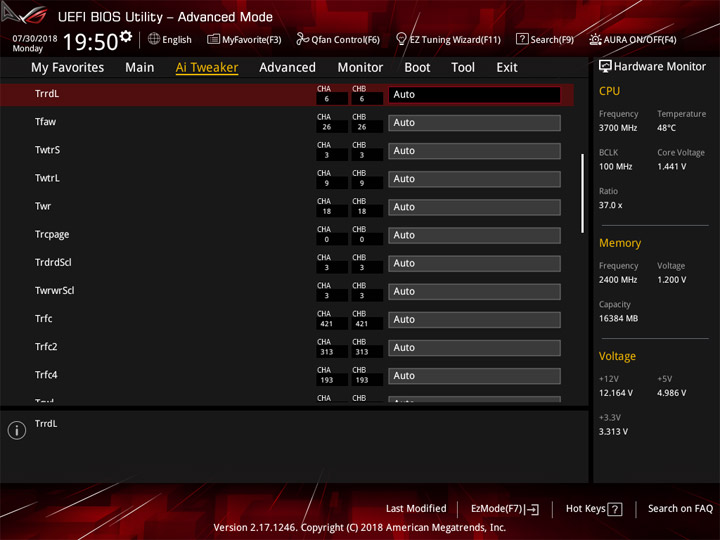

Нет ограничений для разгона памяти. Верхний частотный предел (при базовой в 100 МГц) — 4200 МГц. Можно менять огромное число задержек.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

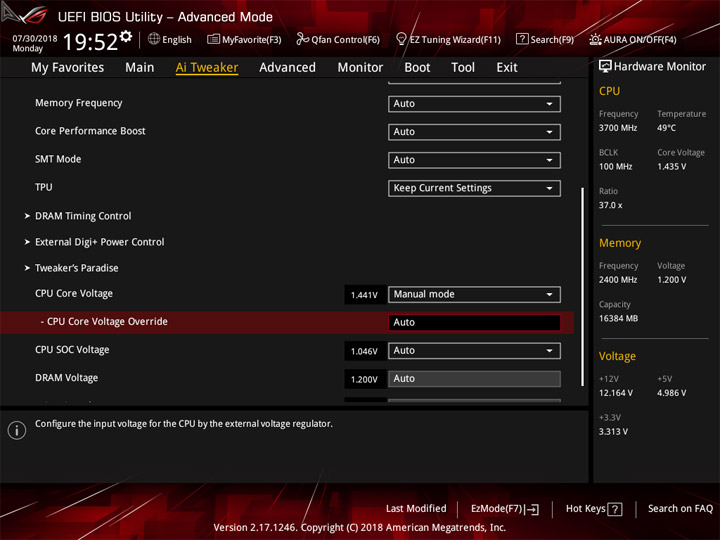

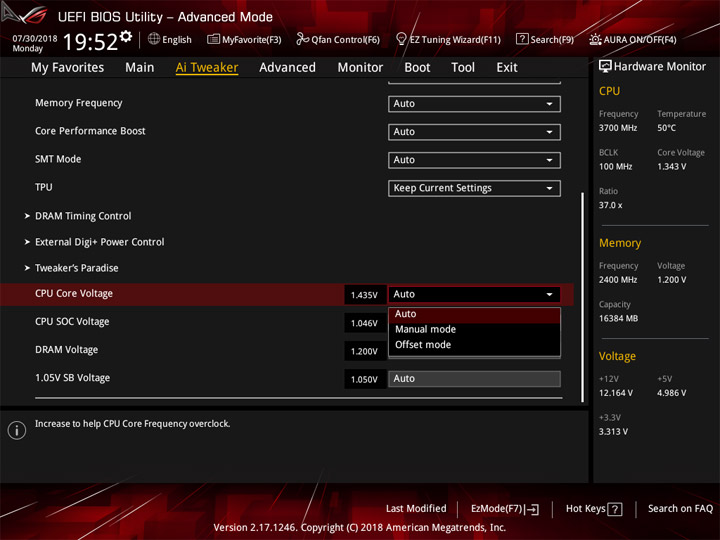

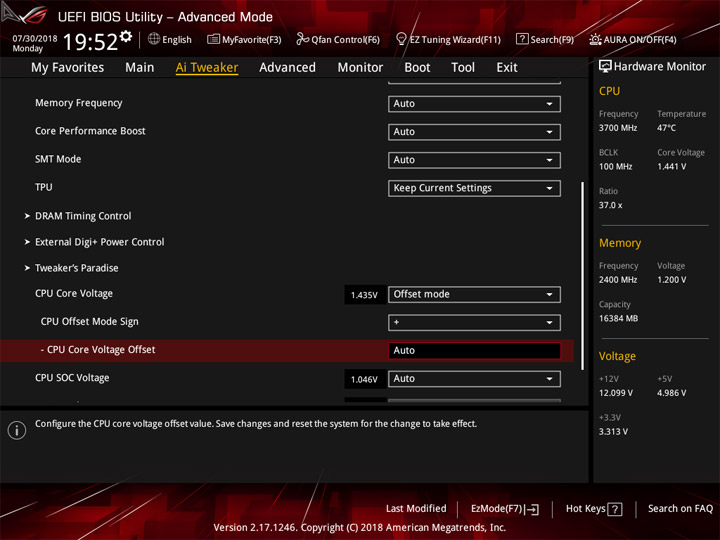

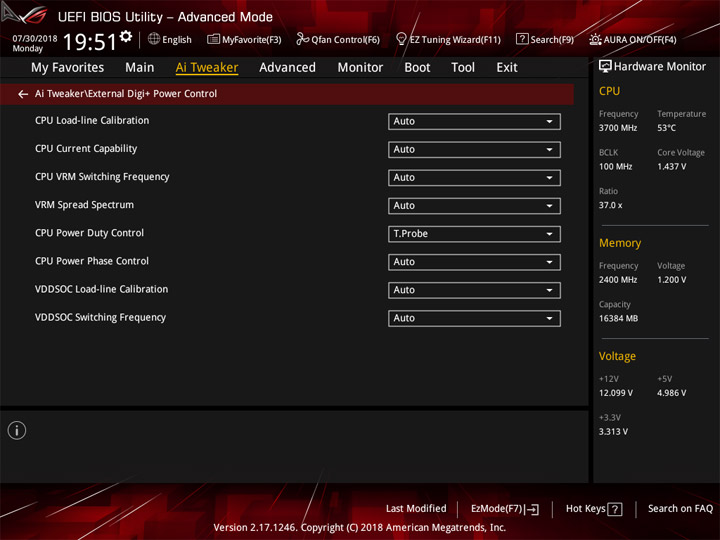

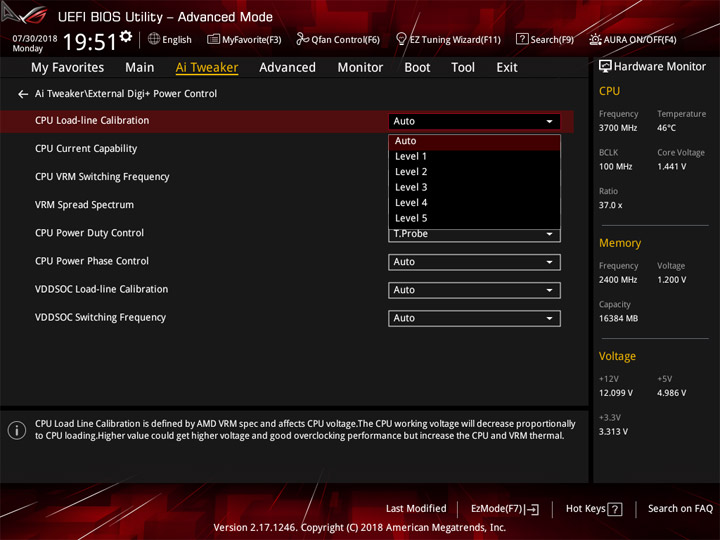

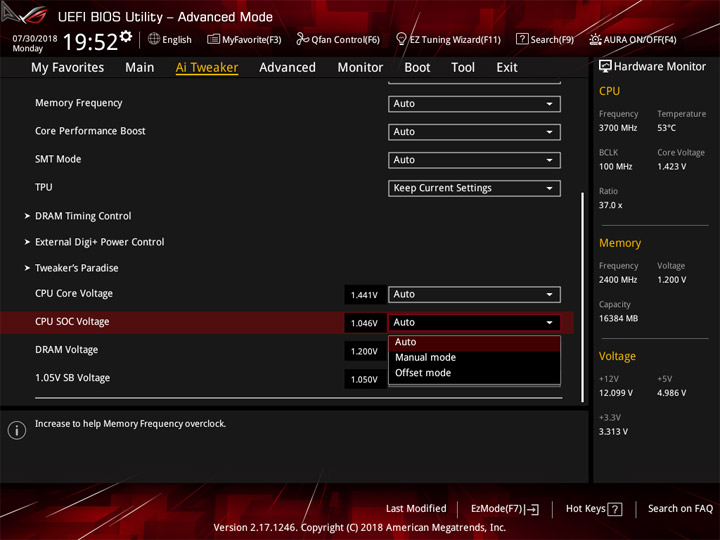

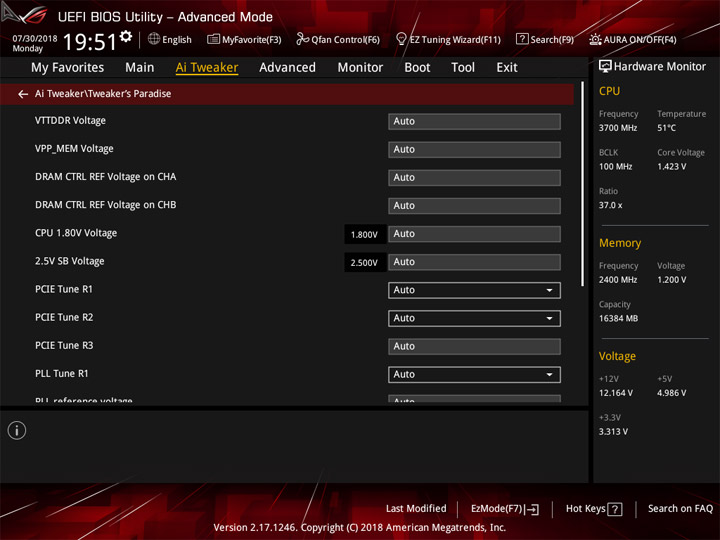

Узел питания снабжён профилями LLC для двух основных напряжений. Их установить можно как вручную, так и указав прибавку к основной величине (метод offset).

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

Наиболее важные переменные и их пределы сведены в общую таблицу.

Параметр Диапазон регулировки Шаг
APU Frequency (МГц) 96–118 1
CPU Core Ratio (Multiplier) 23–63,75 0,25
CPU Load-line Calibration Auto/Level1…5 1
CPU Current Capability (%) Auto/100…140 10
CPU Voltage Override (В) 0,75–2,00 0,00625
CPU Voltage Offset (В) (+/–) 0,00625–0,5 0,00625
SOC Load-line Calibration Auto/Level1…5 1
SOC Current Capability (%) Auto/100…140 10
VDDSOC Voltage Override (В) 0,75–1,80 0,00625
VDDSOC Voltage Offset (В) (+) 0,00625–0,5
(–) 0,00625–0,79375
0,00625
Memory Frequency (МГц) 1333–2400
2666–4066
4200
266,7
66,7
DRAM Voltage (B) 1,2–1,8 0,005
CPU 1.80V Voltage (В) 1,8–2,2 0,005
GFX clock frequency (МГц) 500–6500 20
GFX core voltage (В) 0,00625–1,55 0,00625

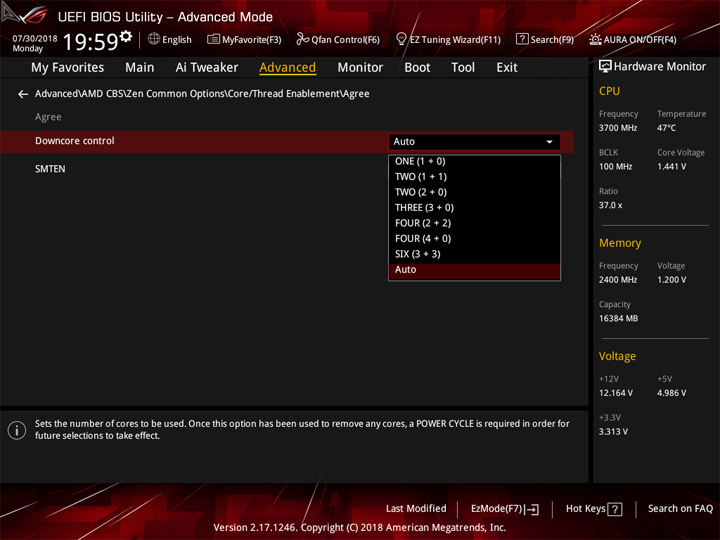

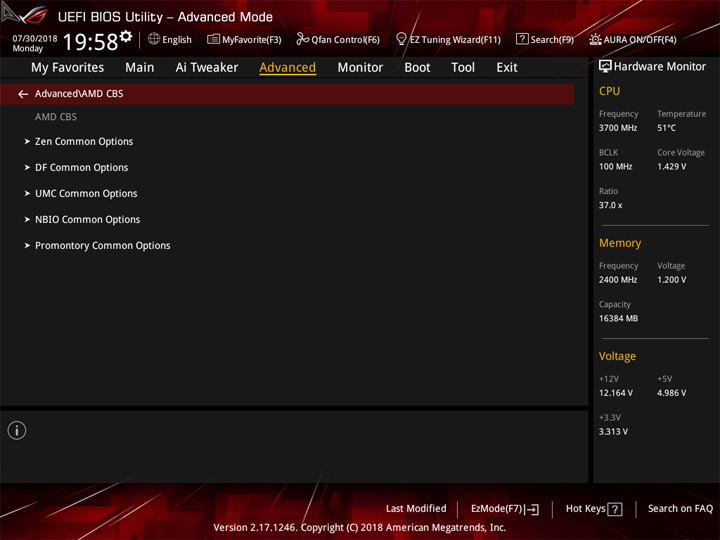

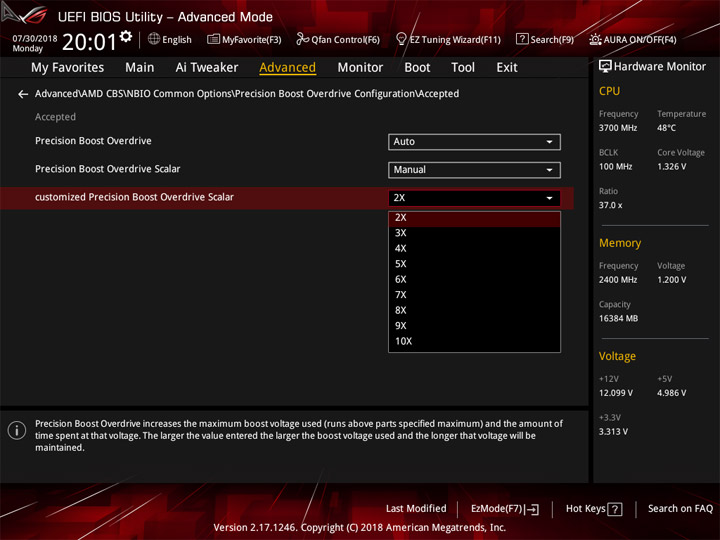

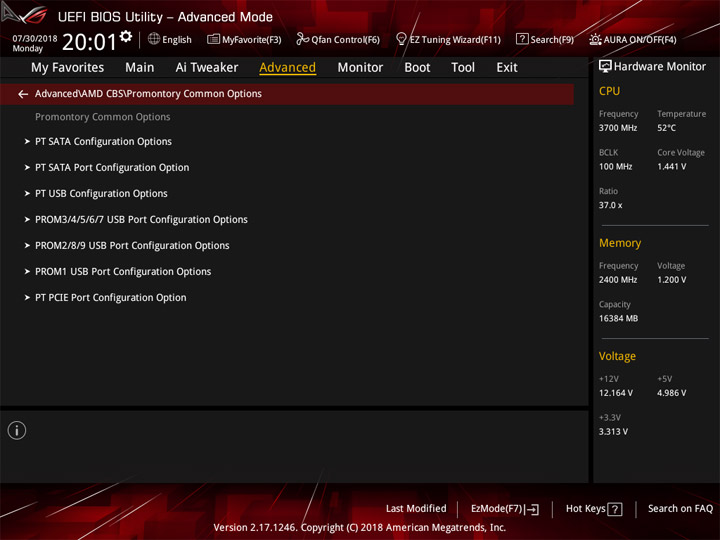

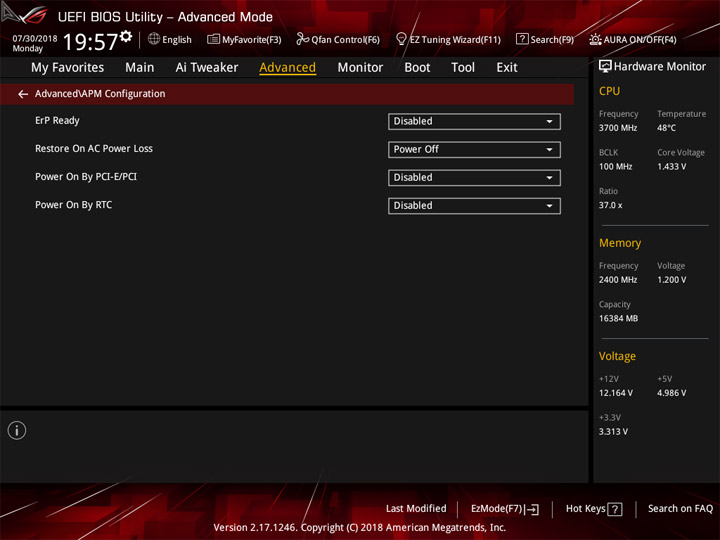

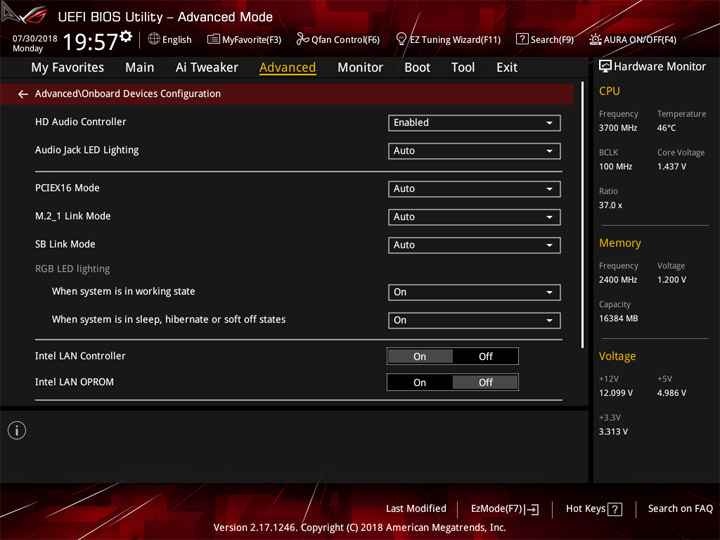

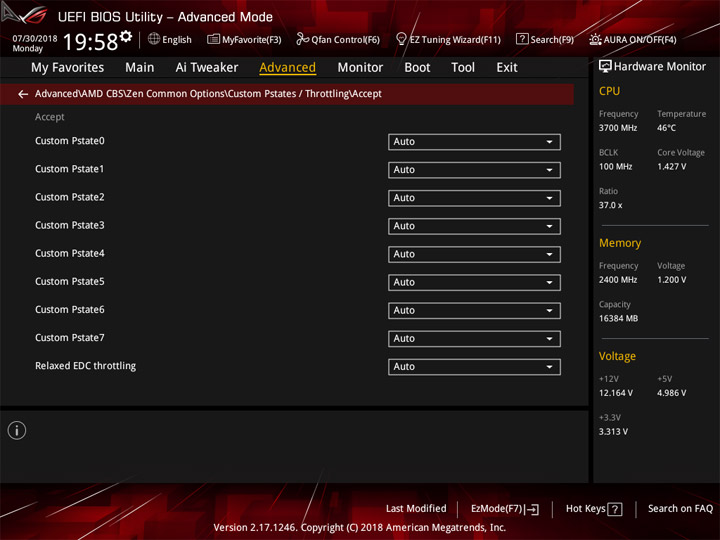

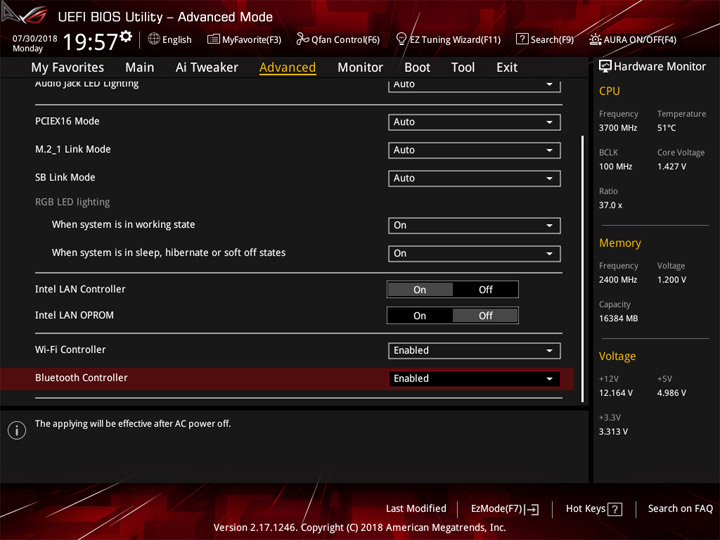

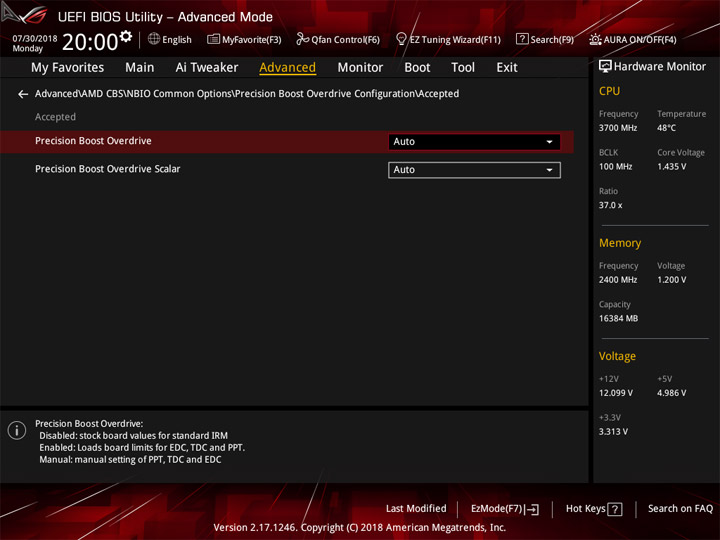

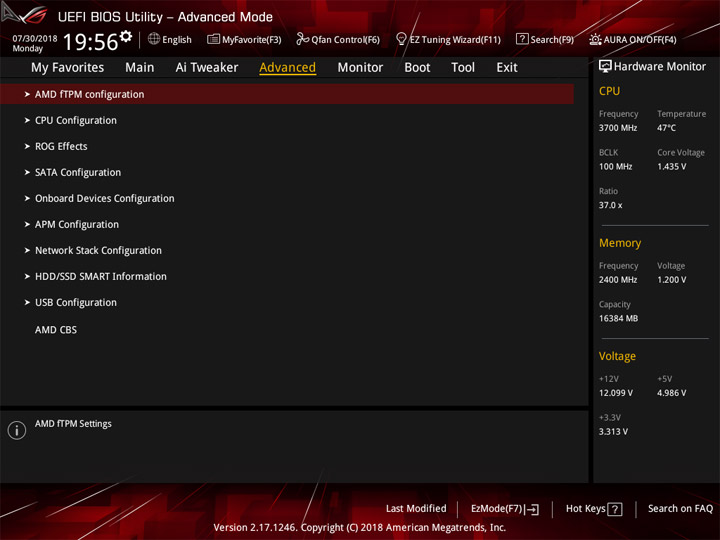

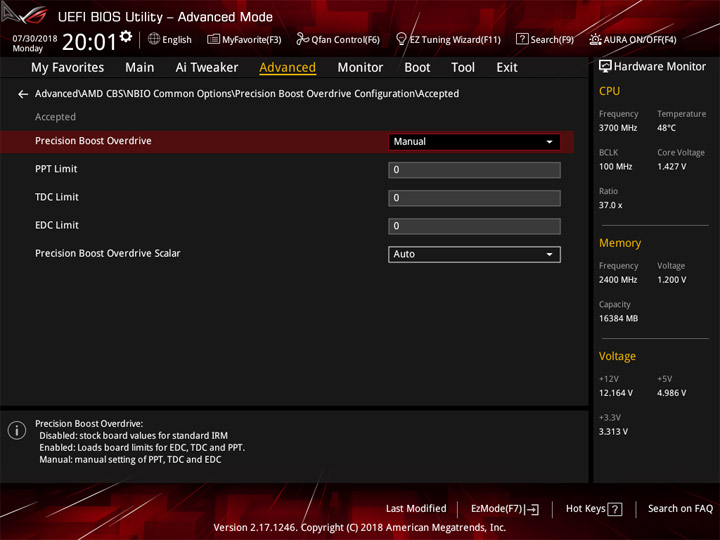

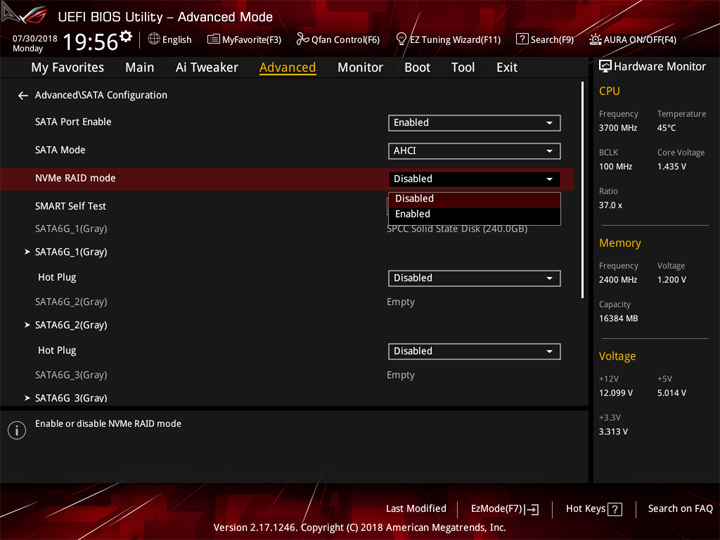

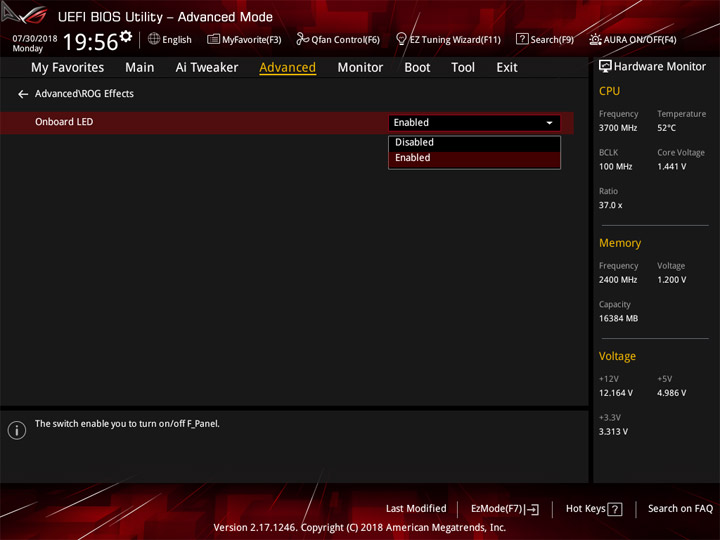

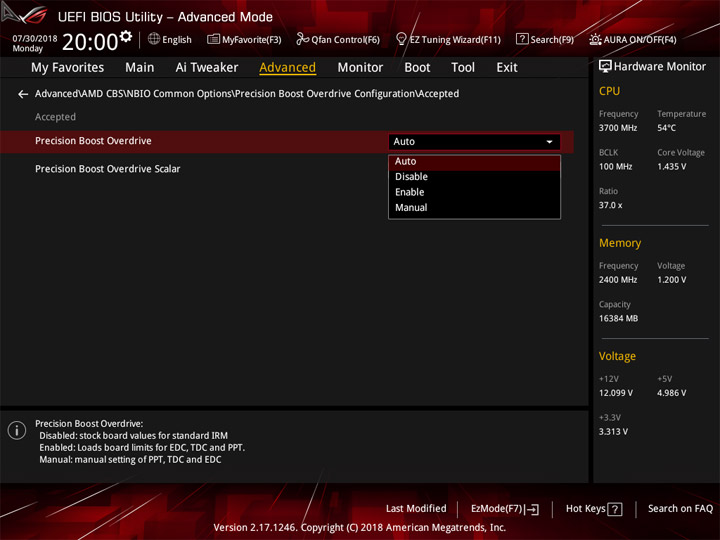

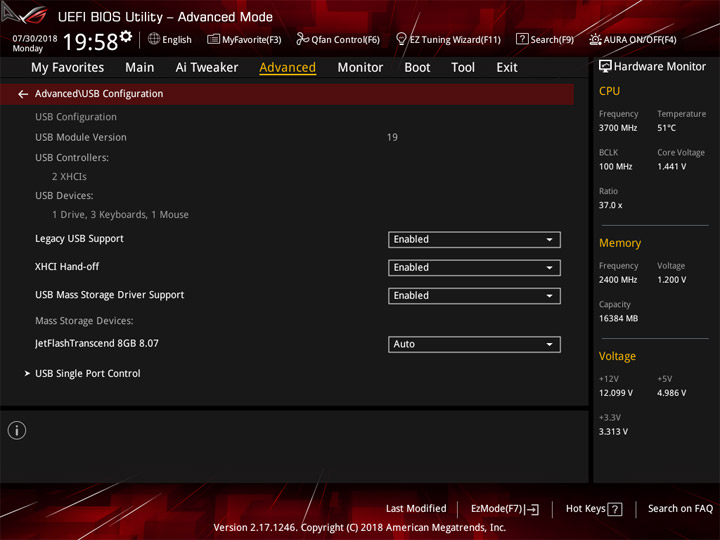

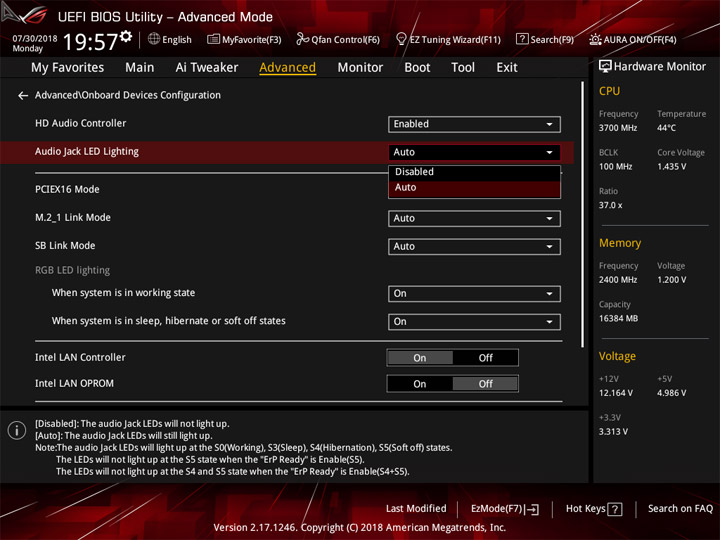

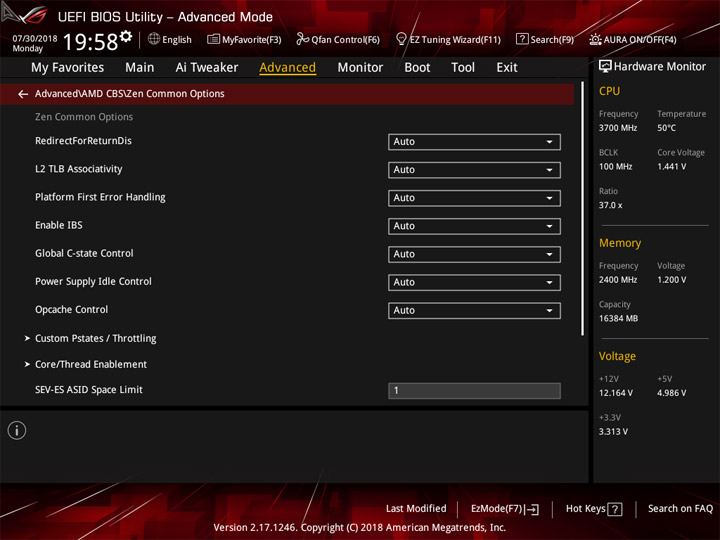

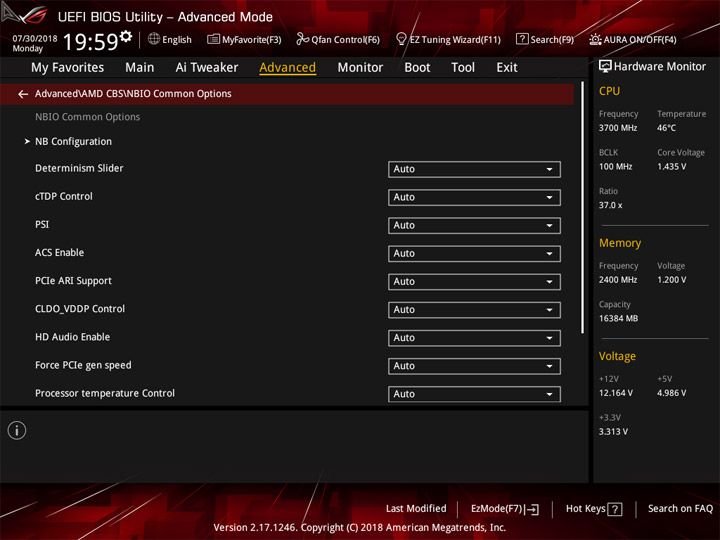

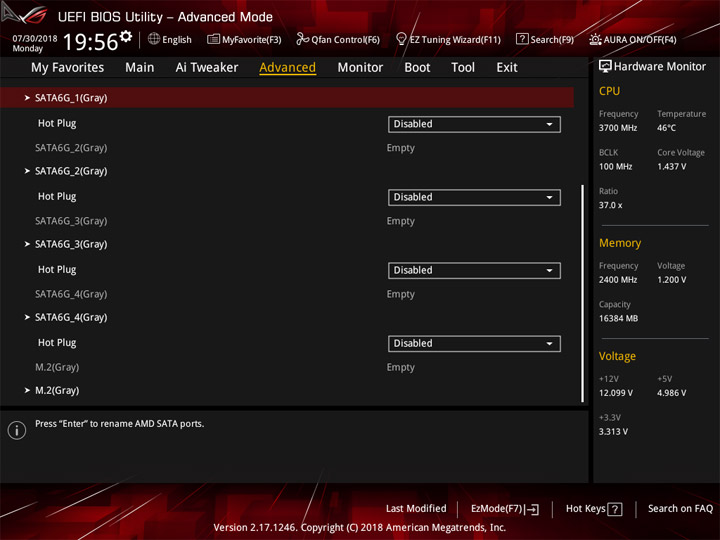

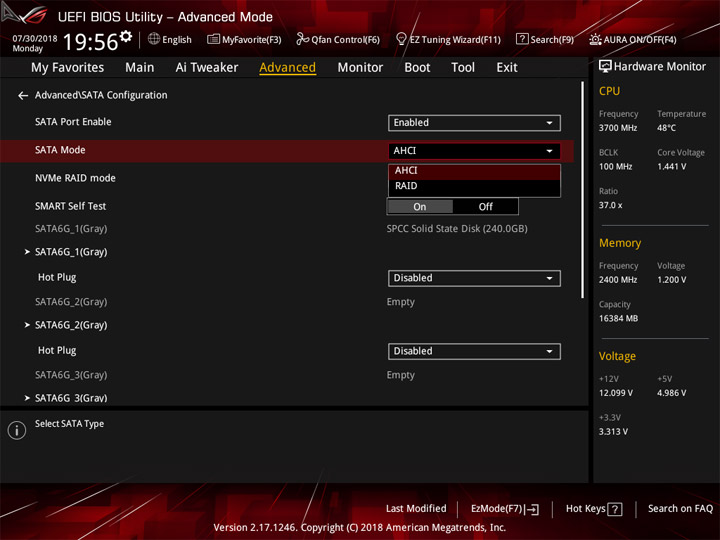

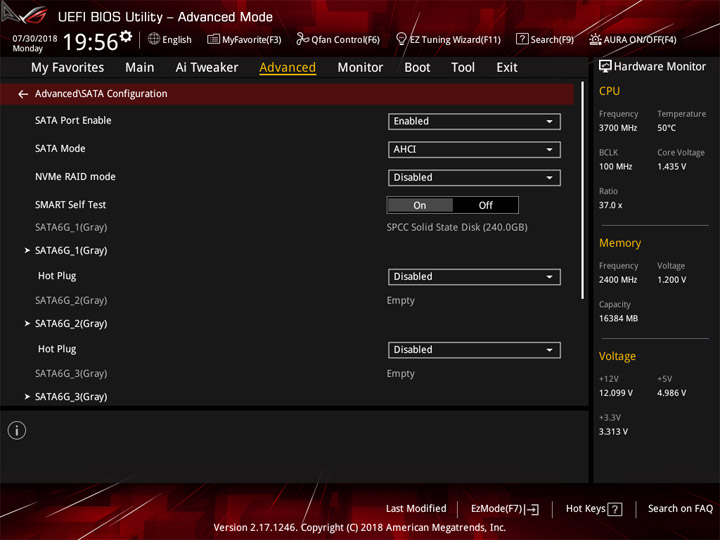

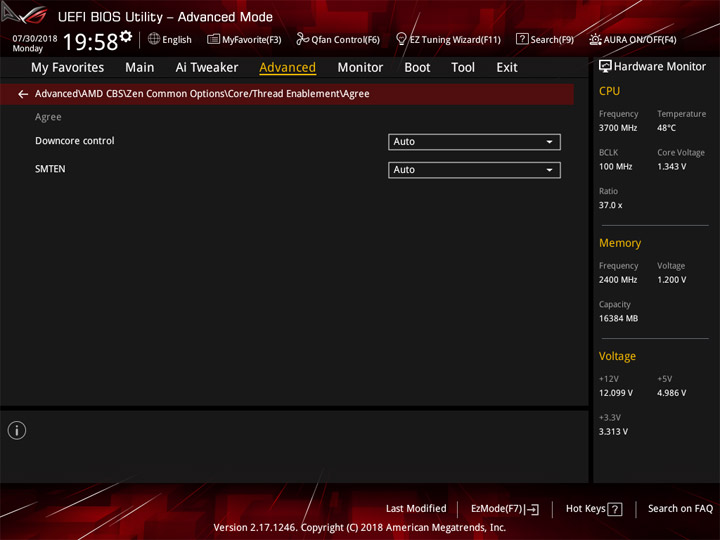

Страница Advanced поможет в настройке разных узлов системы. Обозначу присутствие рубрики AMD CMS, где, помимо прочего, можно найти пункты по управлению Pstates.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

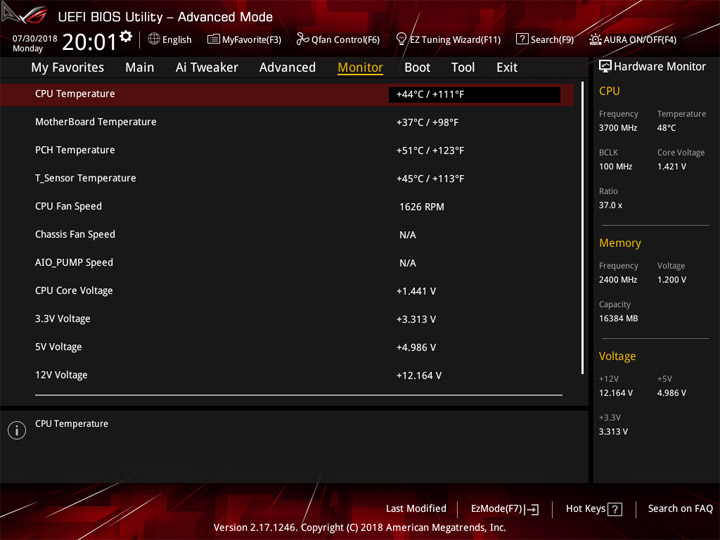

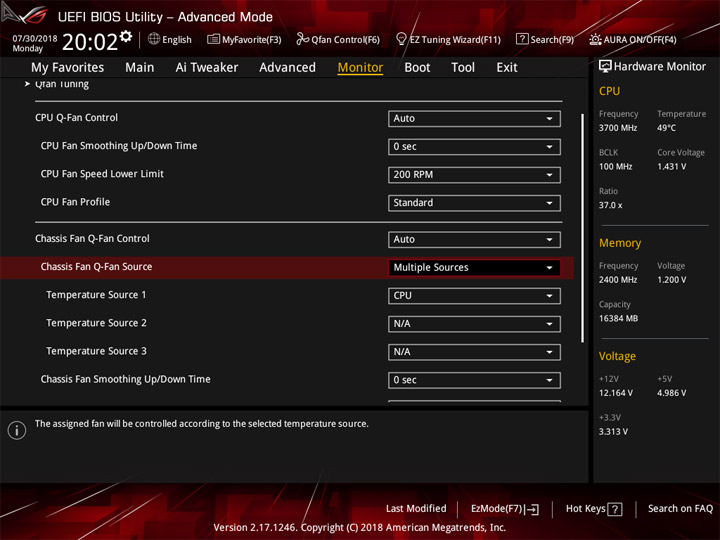

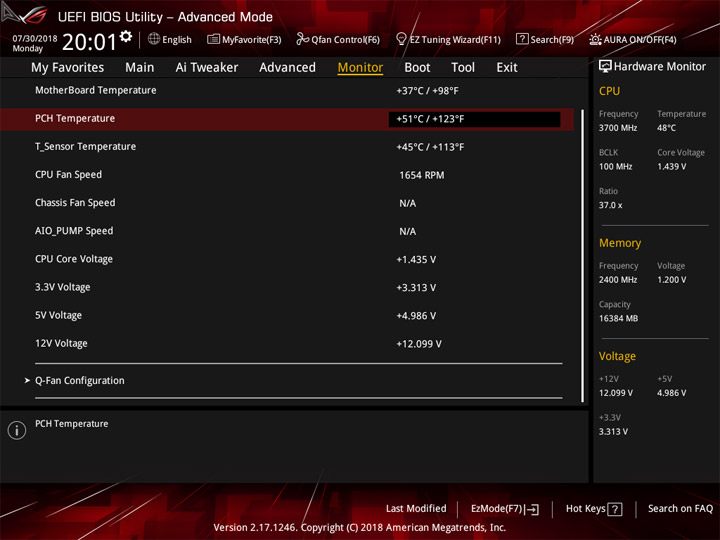

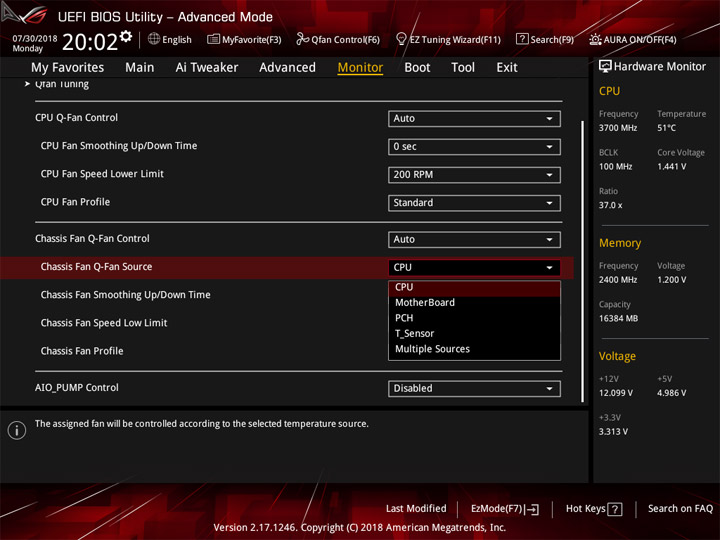

Значение T_Sensor получены с используемой нами термопары. Без него есть три значения температуры, их все можно привлекать для формирования алгоритма снижения оборотов у охладителей.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

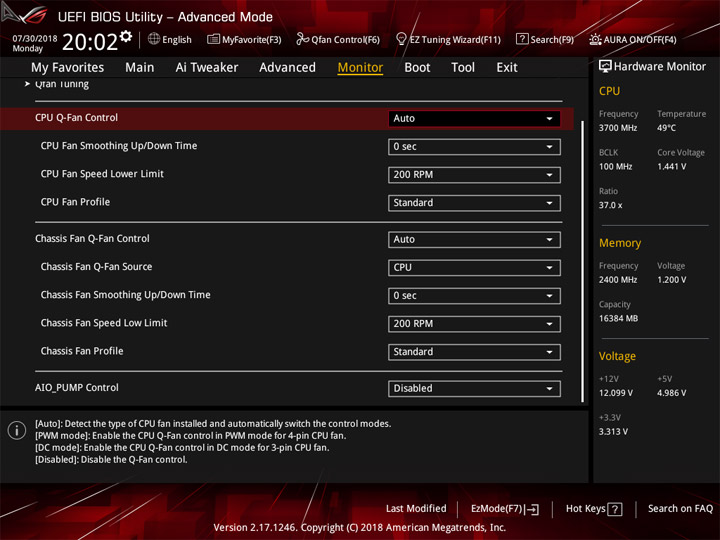

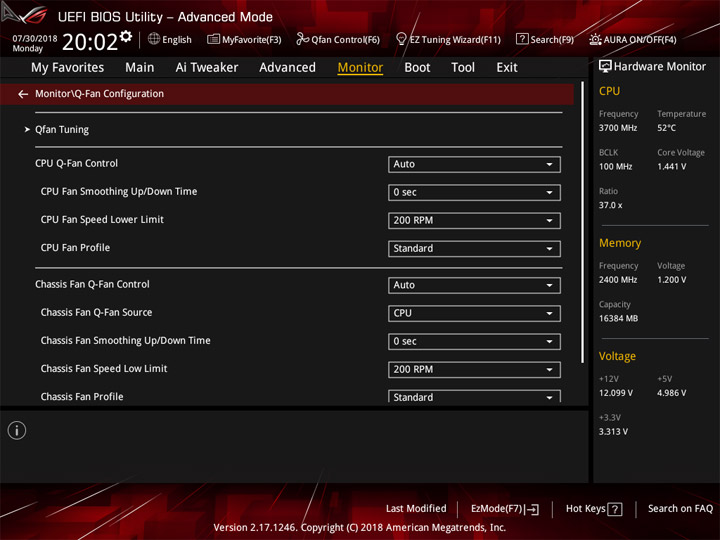

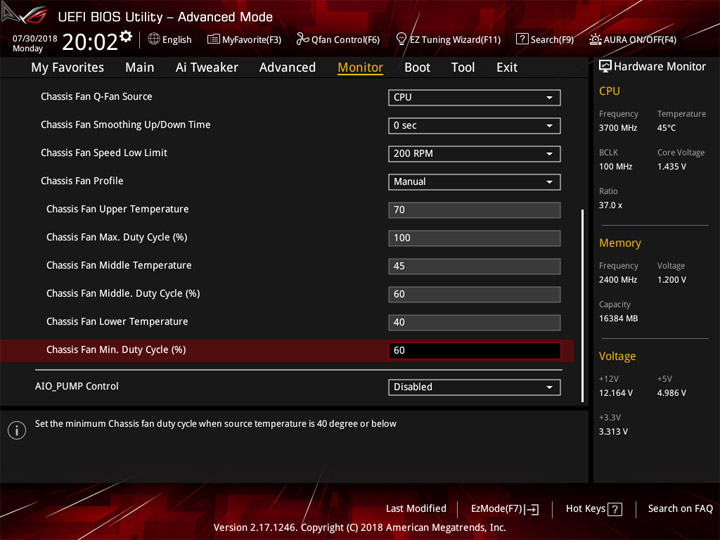

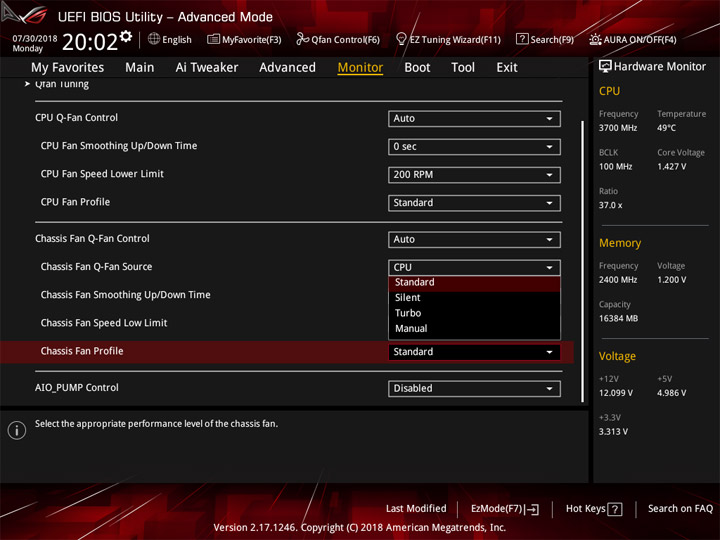

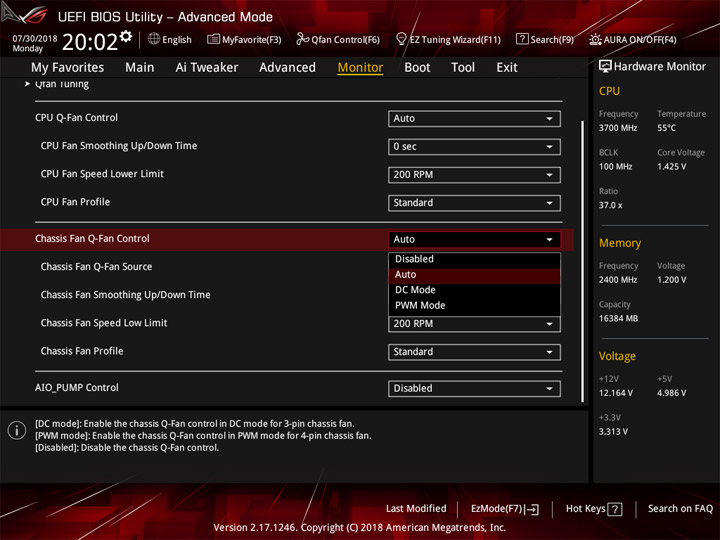

На каждой из трёх колодок можно выбрать способ замедления — снижение напряжения или скважности ШИМ.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

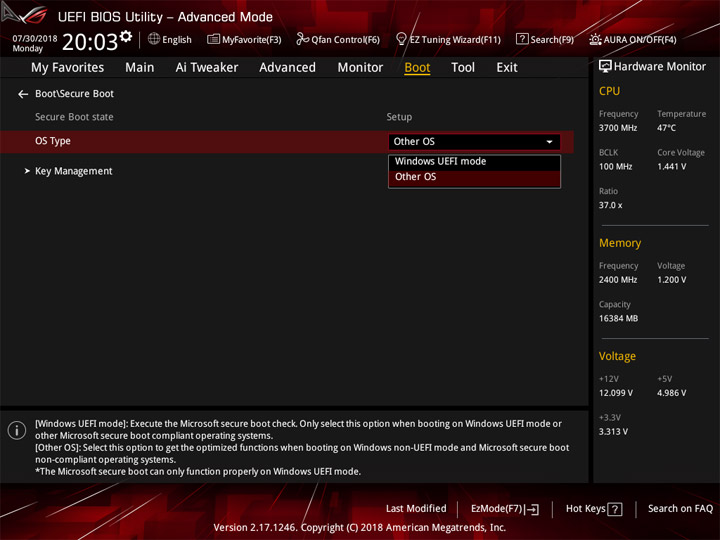

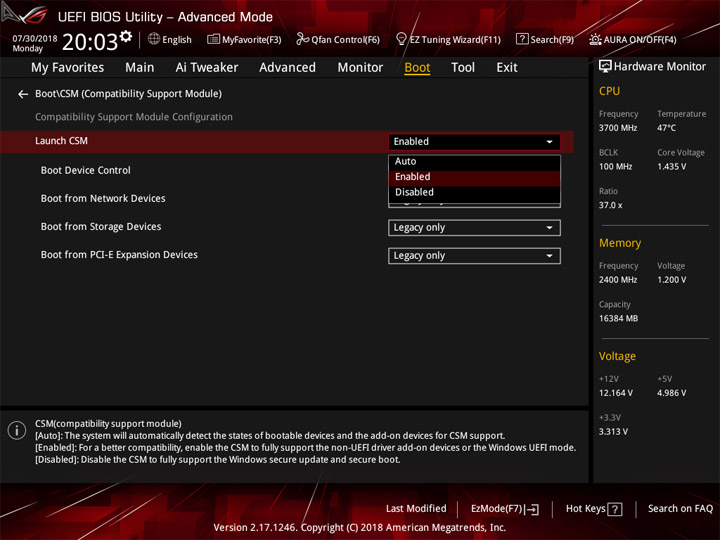

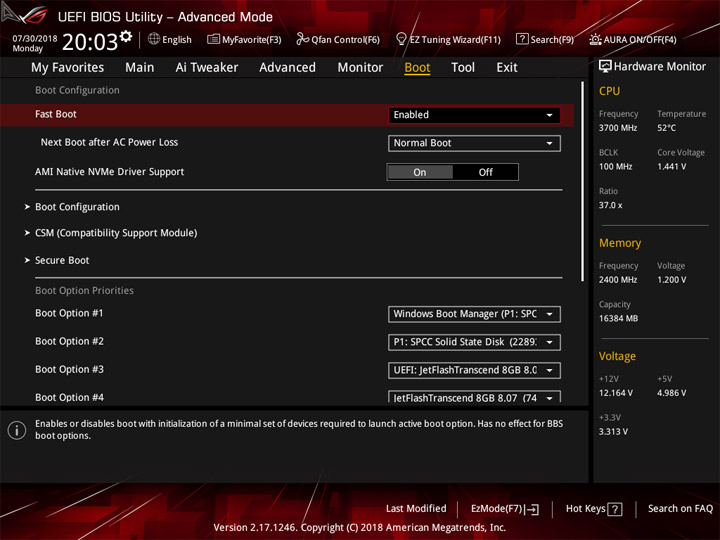

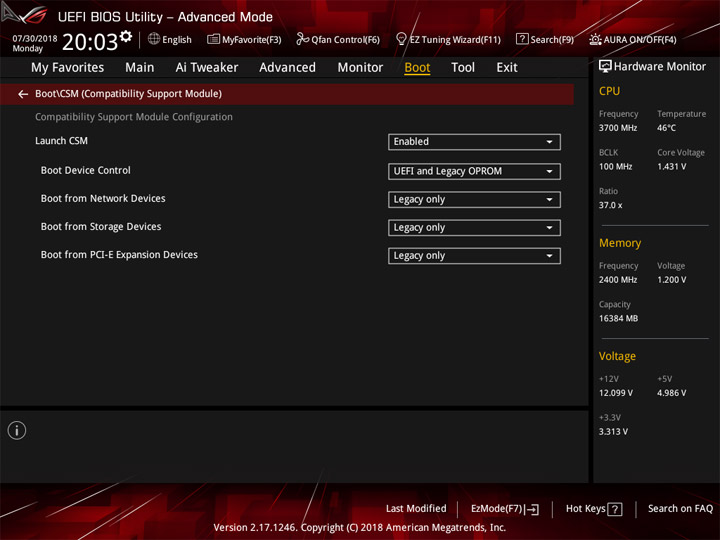

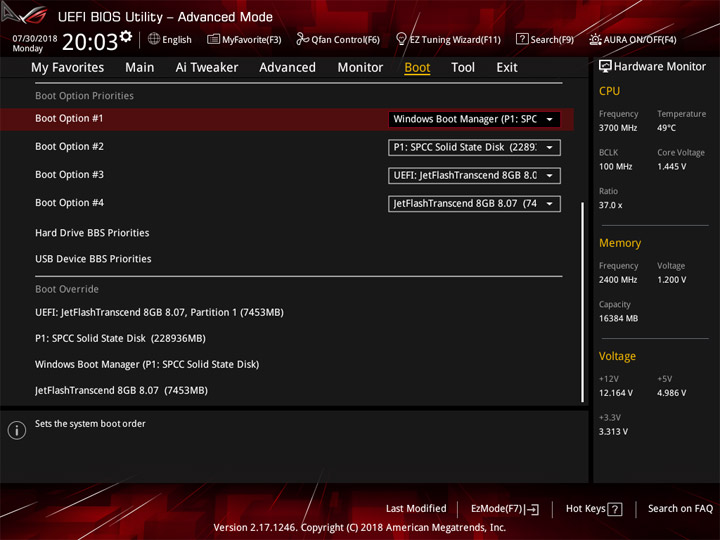

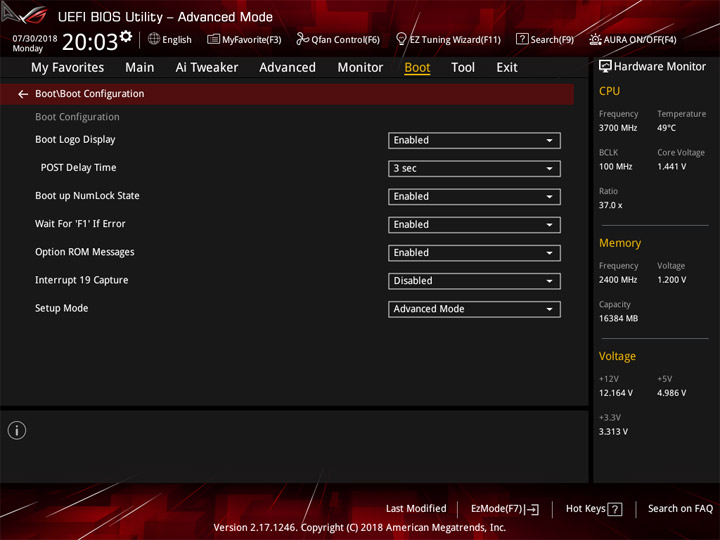

Fast Boot изначально активирован. Ускорить запуск системы можно путём деактивации CSM.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

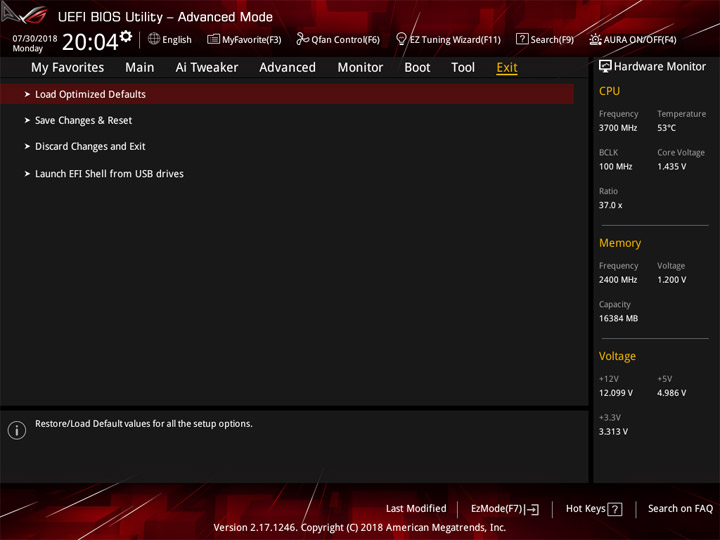

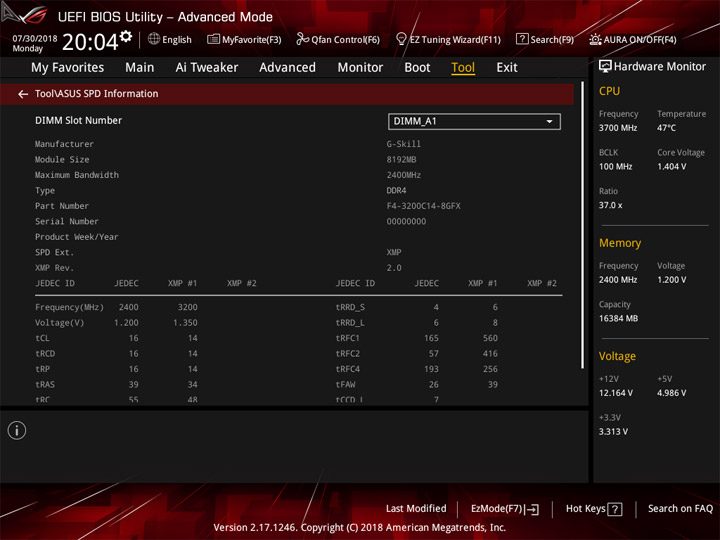

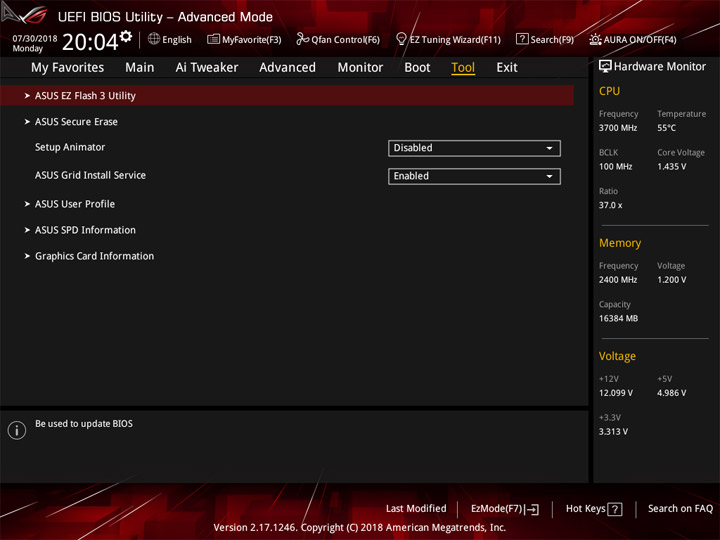

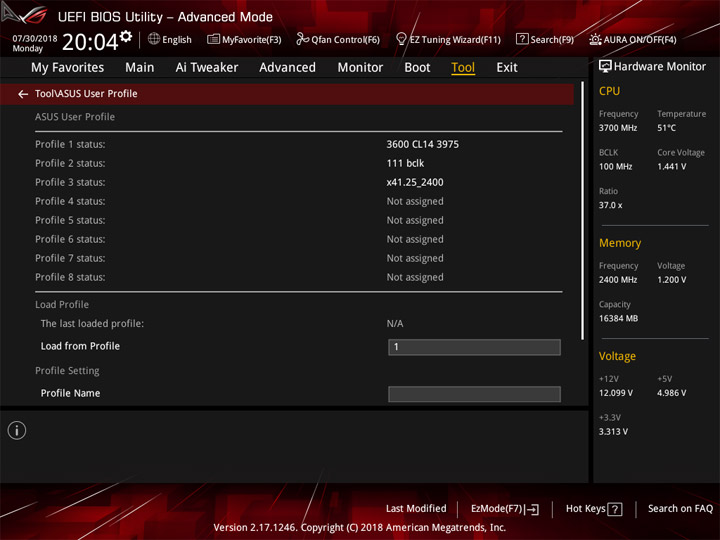

Вновь отмечу наличие среди перечня фирменных инструментов ASUS Grid Install Service. Подробнее о нём — чуть позже. Остальные пункты привычны, удобно хранить настройки системы в одном из восьми профилей, указывая желаемое название.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

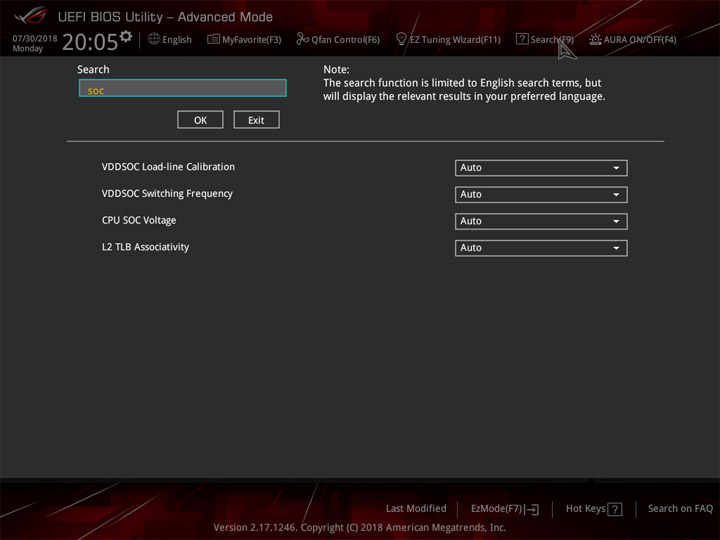

Также можно выделить наличие поиска по пунктам меню (F9) и быстрое отключение подсветки (F4).

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

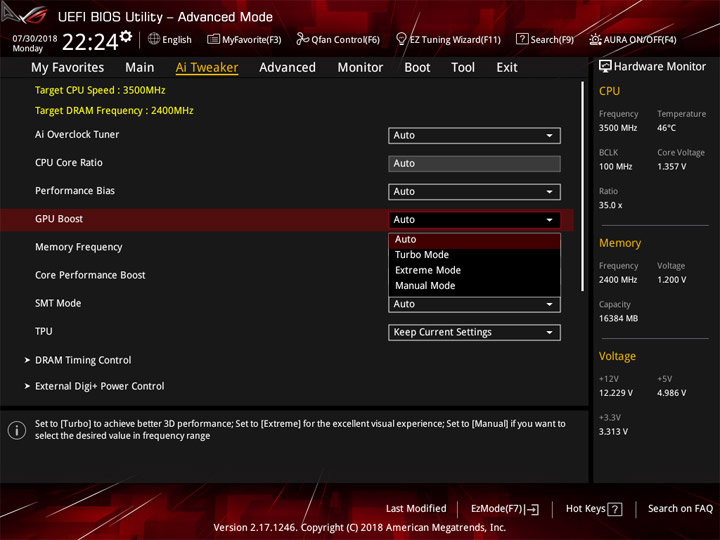

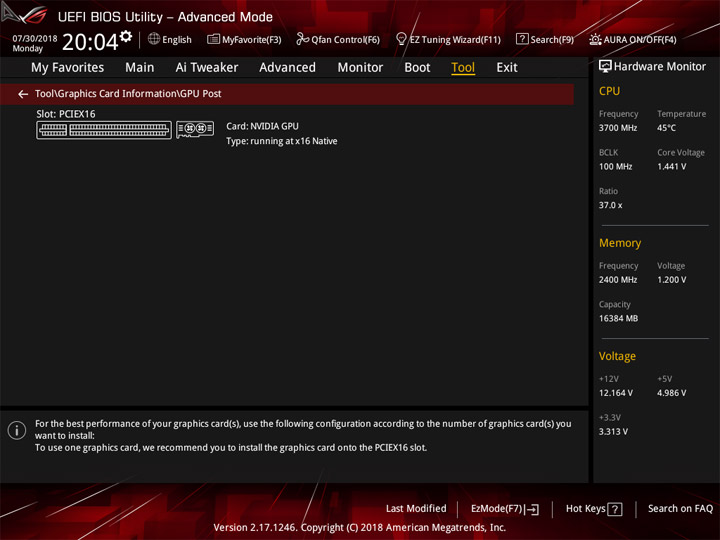

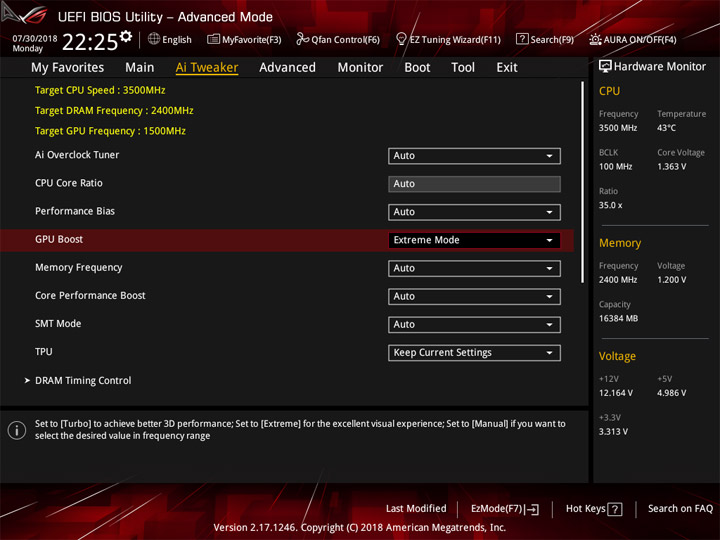

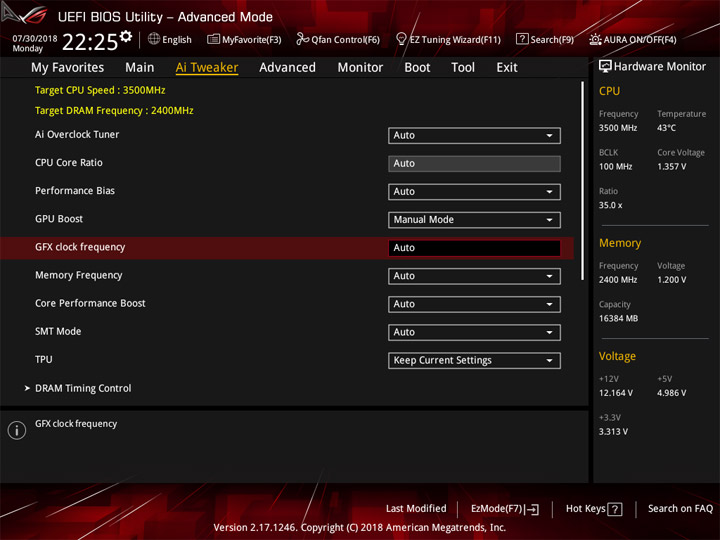

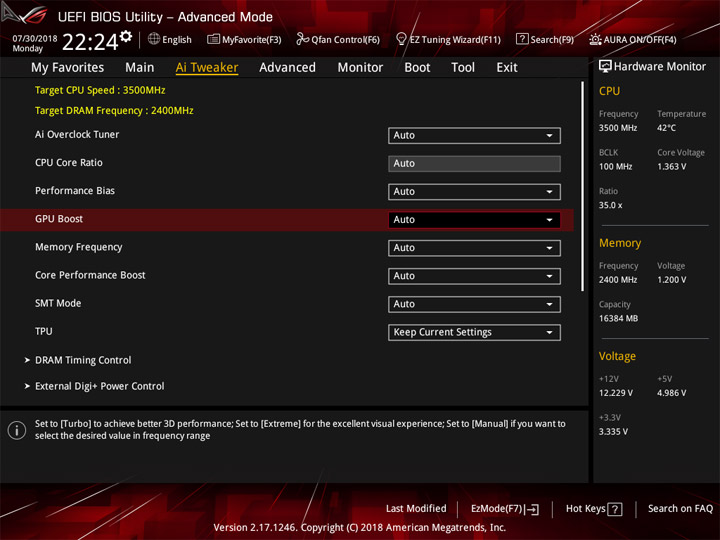

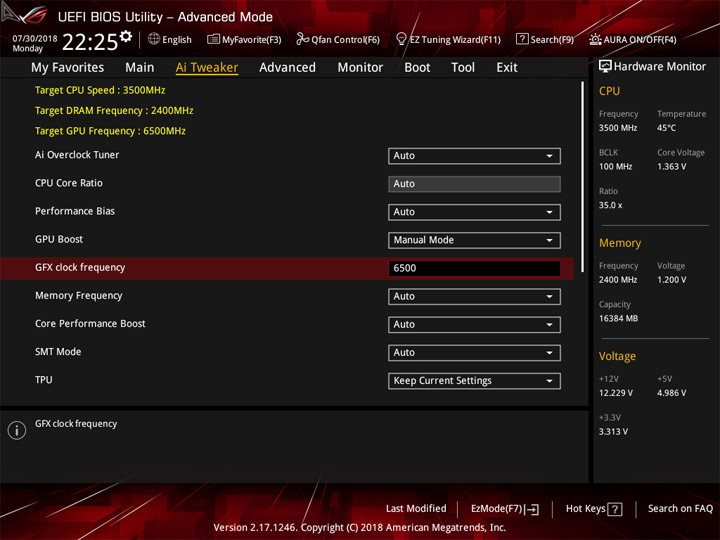

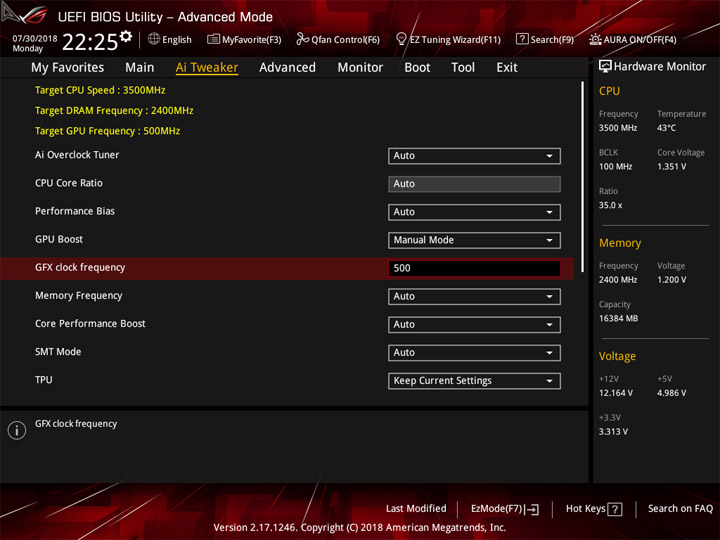

В конце знакомства с UEFI покажем снимки экрана, полученные при установке APU.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

Комплектное ПО

Фирменный набор утилит долгое время (особенно относительно постоянного обновления линеек плат) не менялся. Но последние продукты оснащены ASUS Grid Install Service, кроме того, осуществляется поддержка AMD StoreMI, на них сегодня я бы хотел остановиться более детально.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger, Dual Intelligent Processors 5, EZ Update, PC Cleaner, System Information), Lighting Control (AURA), RAMCache II
Звуковое Sonic Radar III, Sonic Studio III
Сетевое GameFirst IV, Overwolf (freeware)
Дополнительное AMD StoreMI, DAEMON Tools (freeware), ROG CPU-Z (freeware)

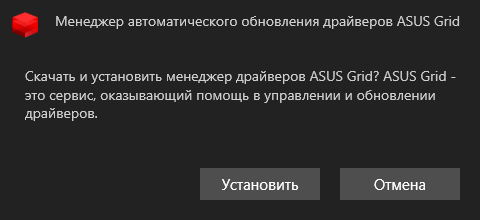

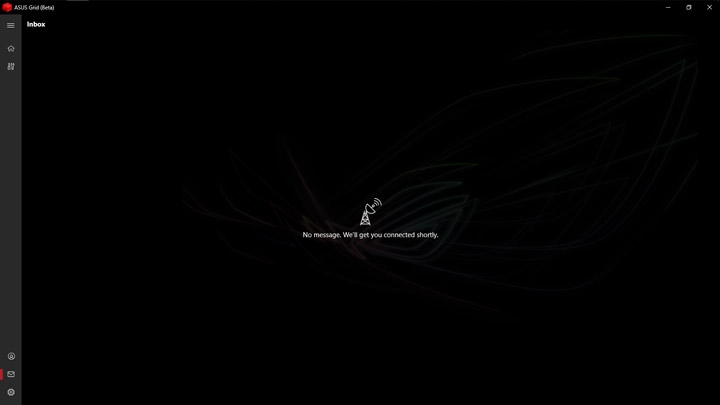

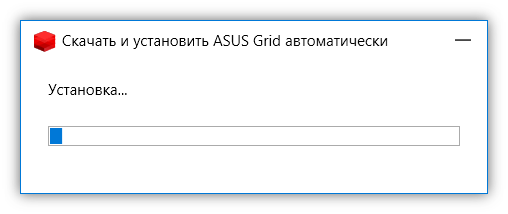

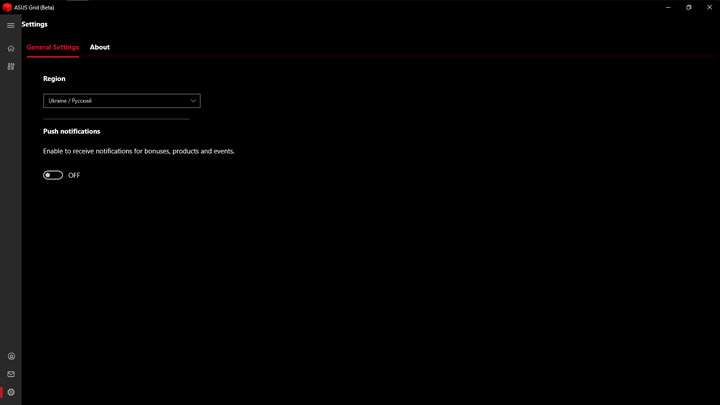

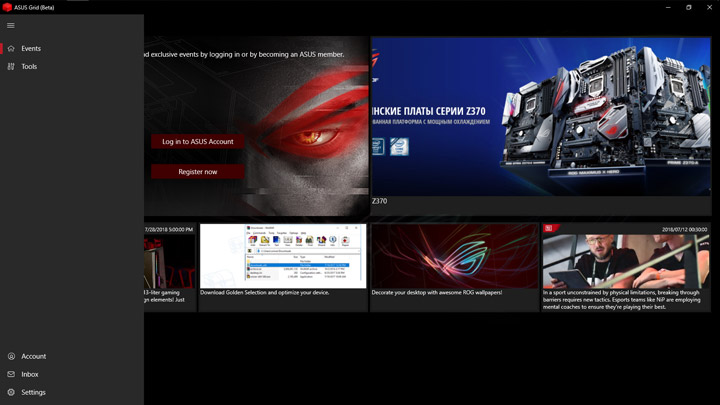

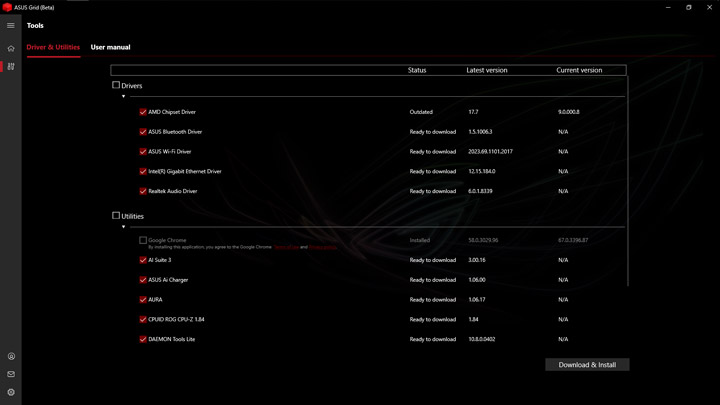

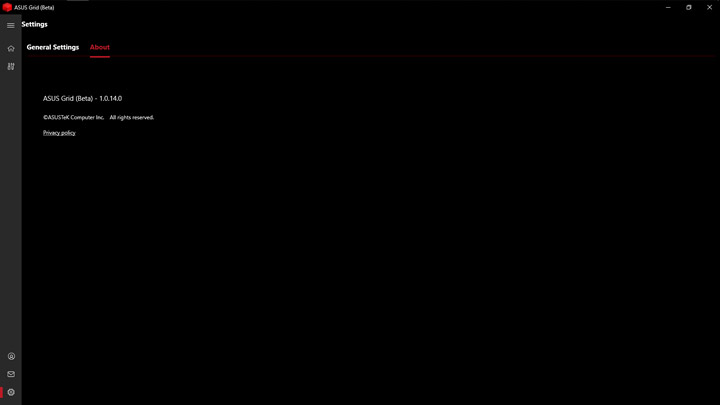

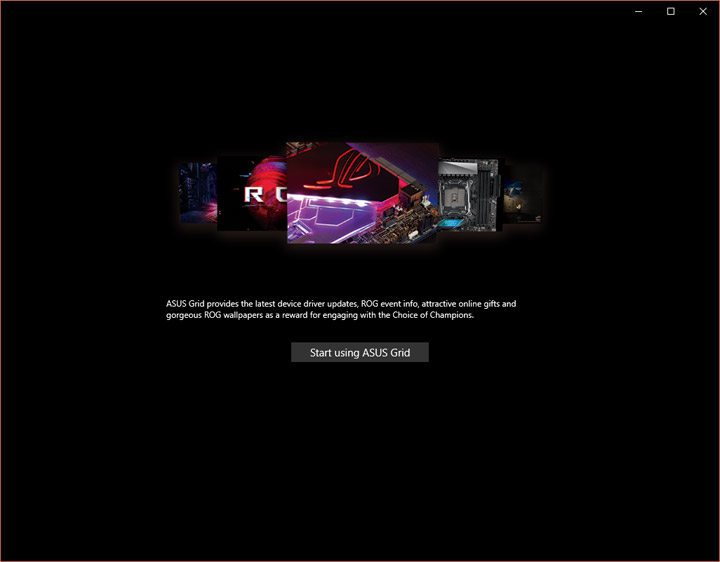

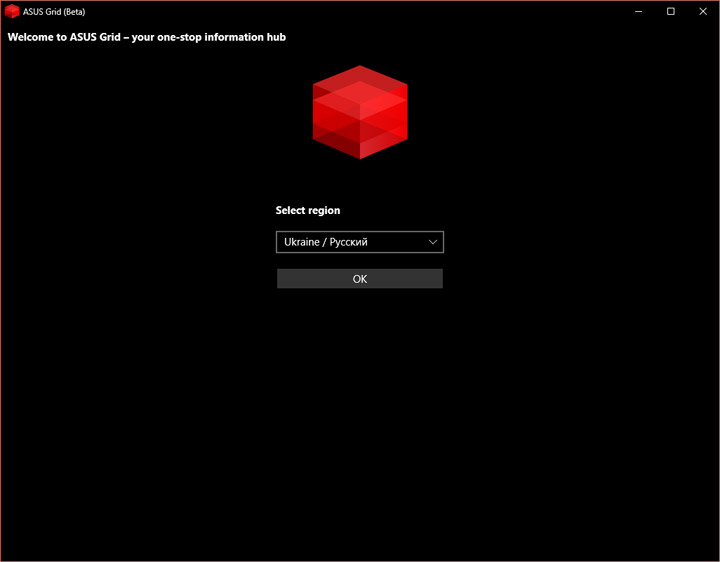

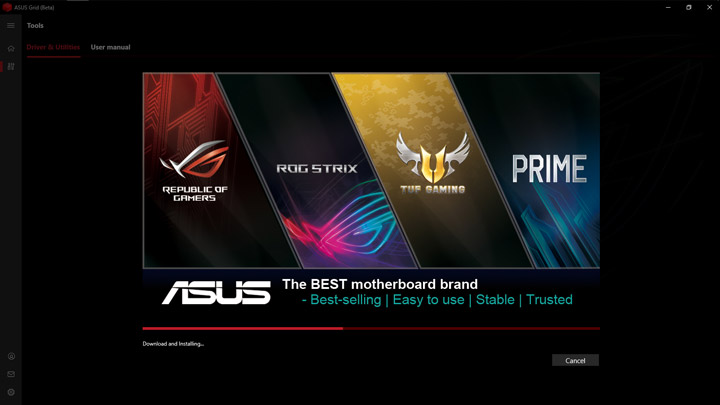

Первый запуск системы Windows 10 предложит пользователю установить так называемый ASUS Grid. Будет необходим доступ к интернету, но с наличием драйверов под распаянный тут сетевой адаптер проблем у системы не было изначально.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

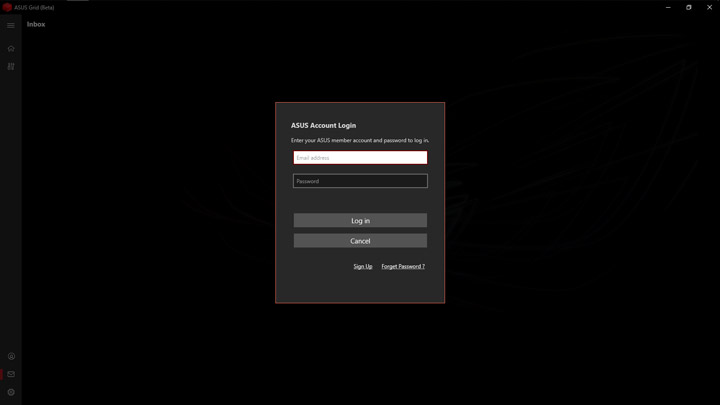

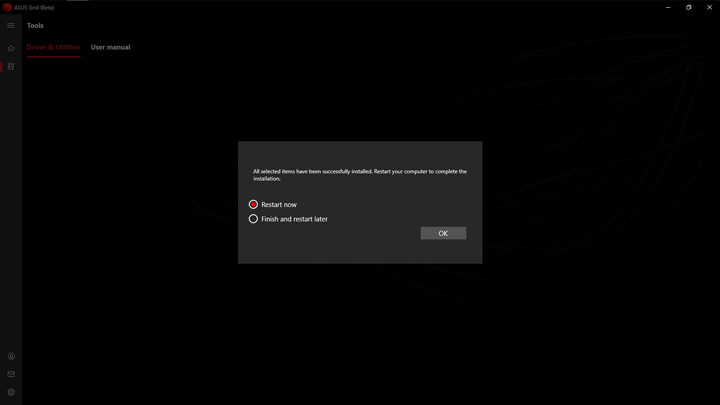

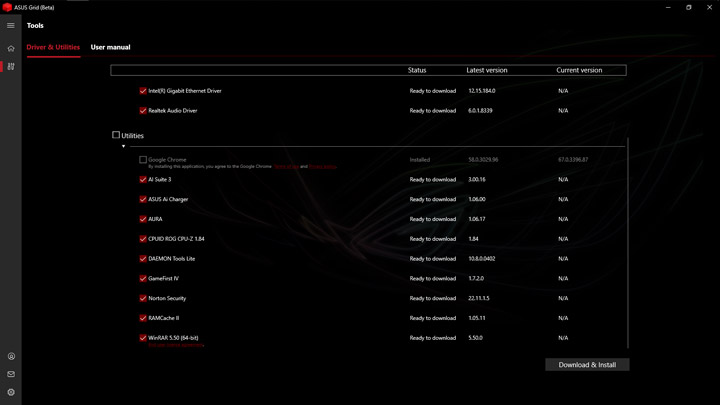

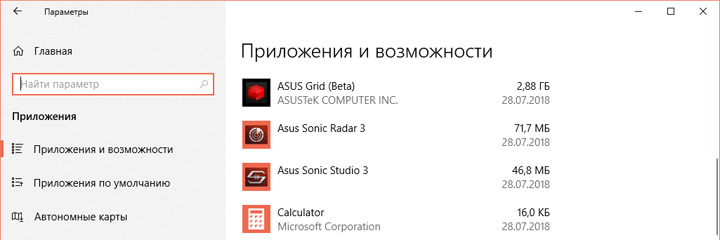

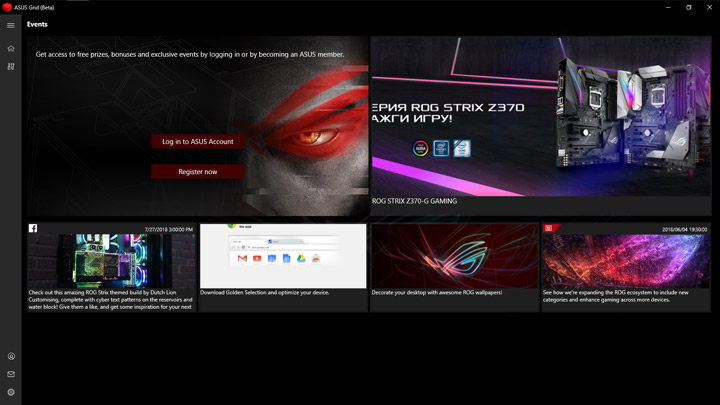

Приложение представляет собой утилиту, созданную специально для актуальной операционной системы. Оно фактически позволяет полностью отказаться как от комплектного диска с драйверами и ПО, так и от их самостоятельной загрузки из Сети. Локализации пока нет, но и без неё интерфейс достаточно понятный. C работой проблем не было, все программы и драйверы загрузились и установились корректно.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

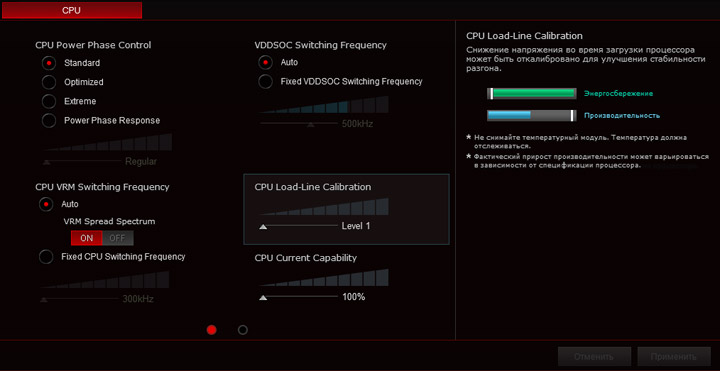

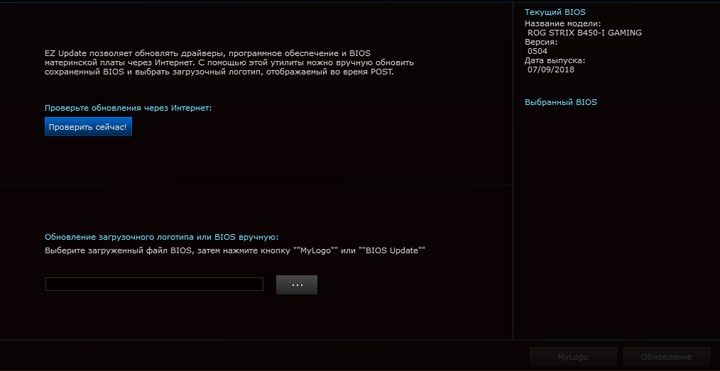

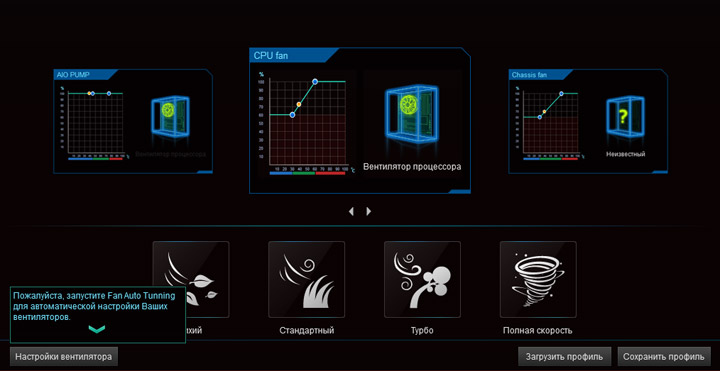

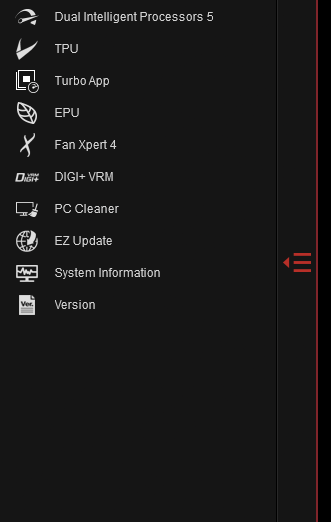

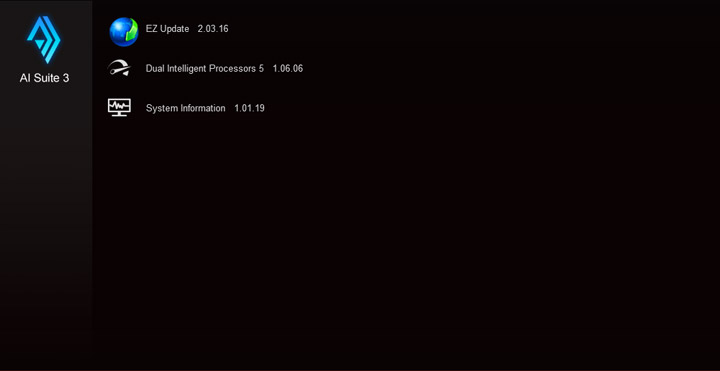

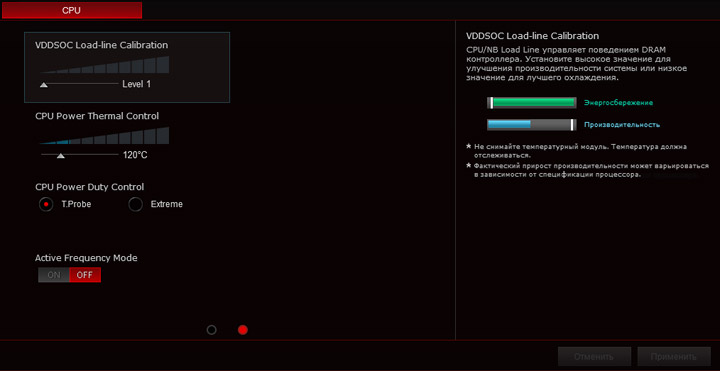

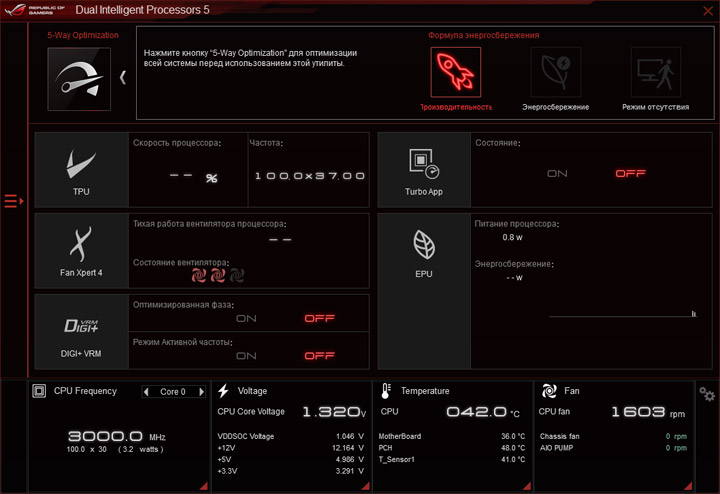

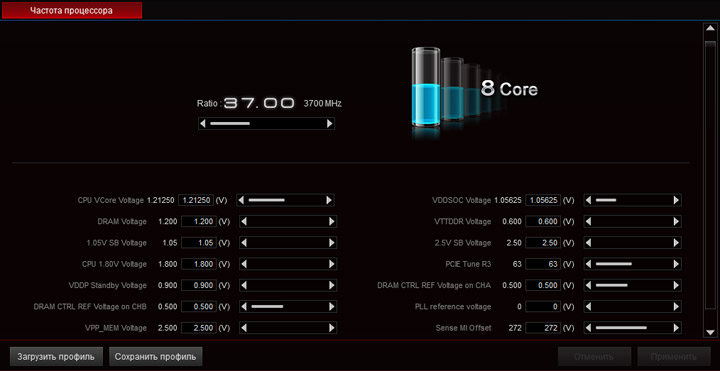

Наполнение традиционного AI Suite 3 достаточно скромное, но все базовые пункты тут есть. Они никак не расширят возможности по разгону, обходя каким-либо образом наполнение UEFI. Контроль за напряжением DRAM отсутствует. Управление вентиляторами будет происходить при участии самого последнего Fan Xpert (4).

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

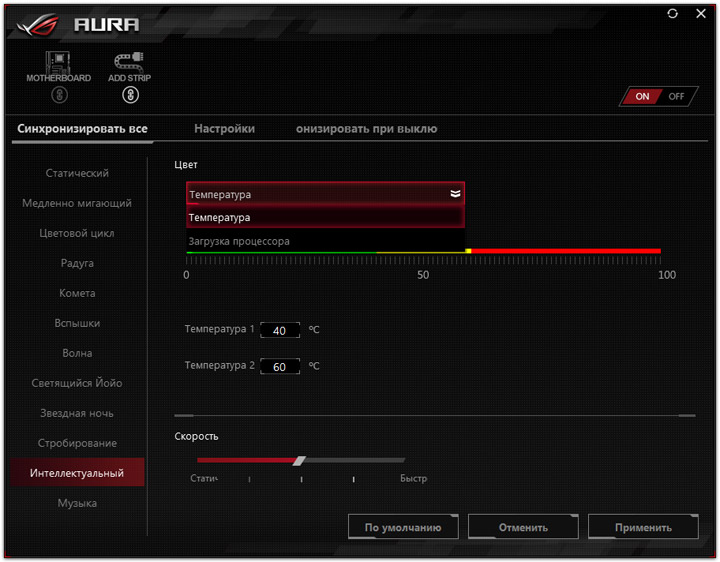

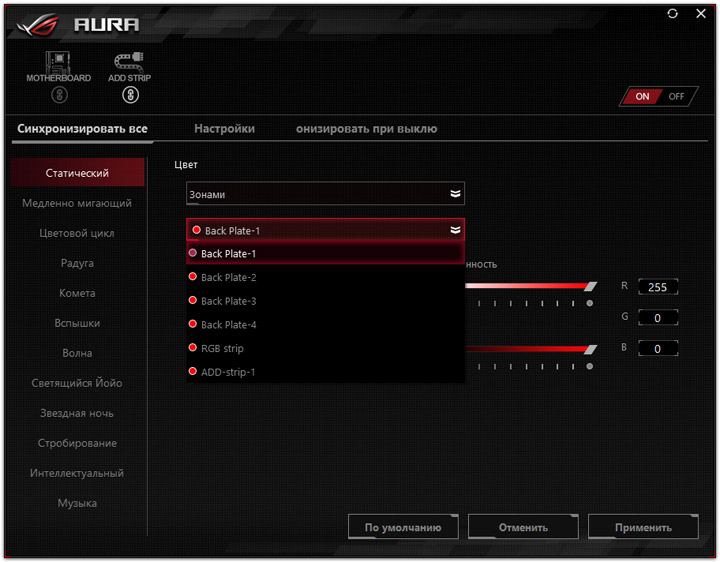

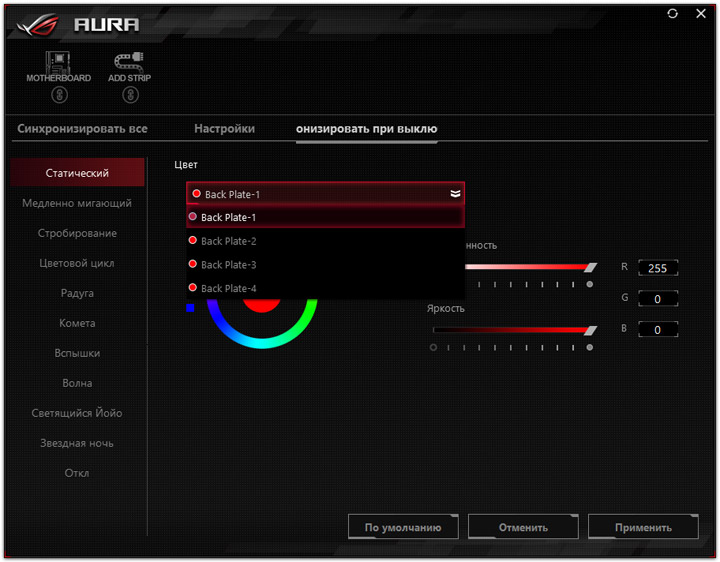

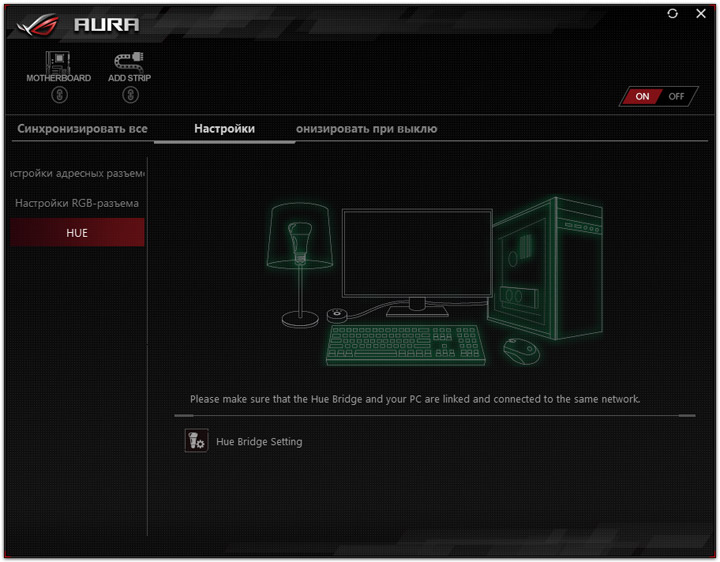

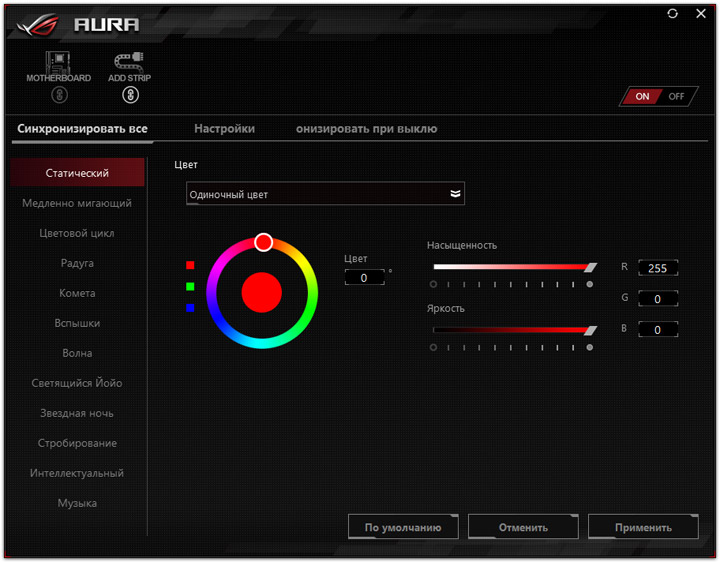

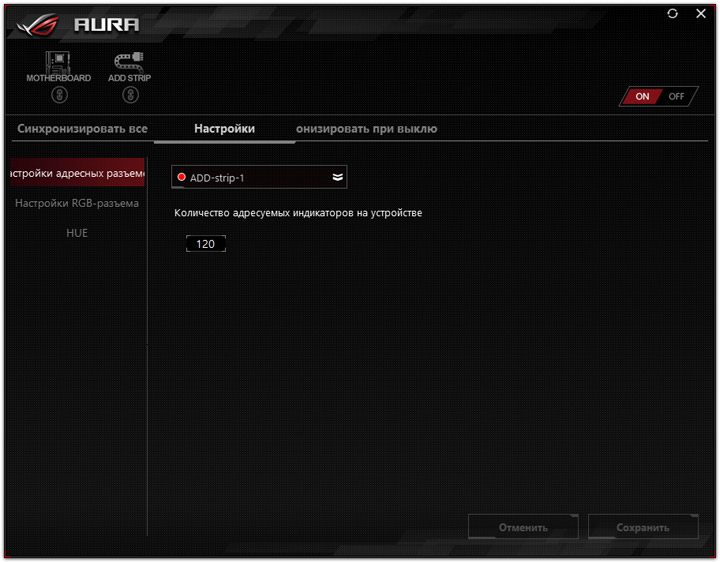

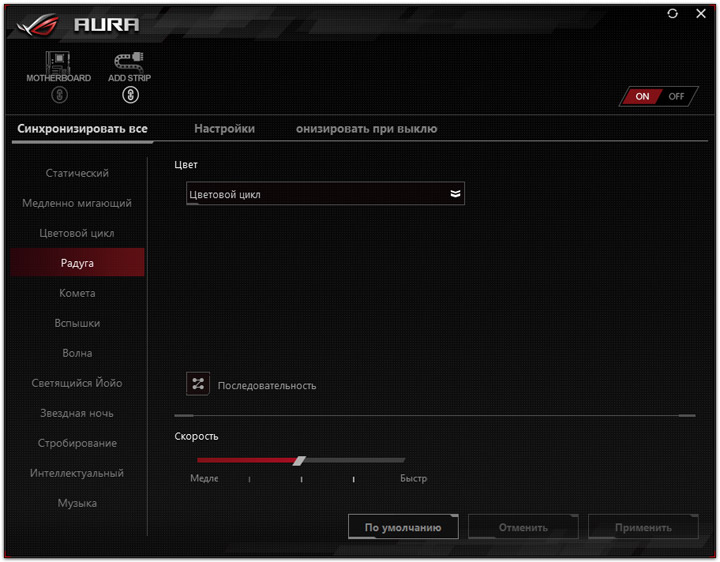

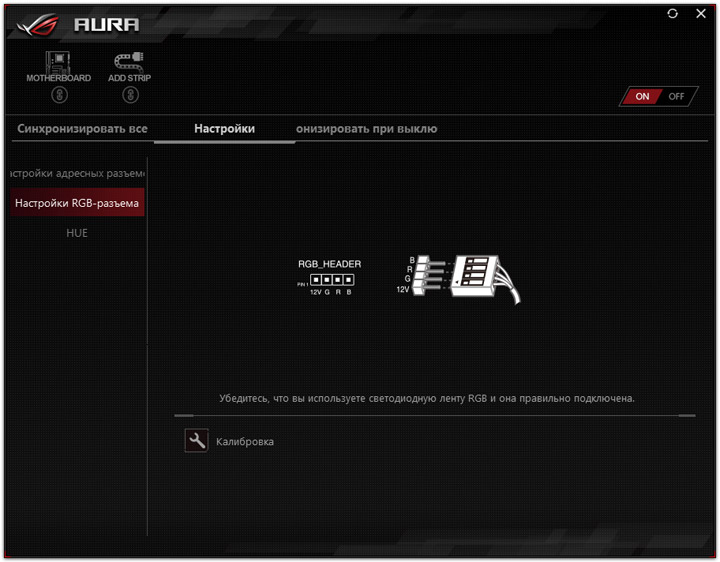

Двенадцать светодиодов на плате объединены в четыре группы. Часть сценариев сможет настроить каждую из них отдельно.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

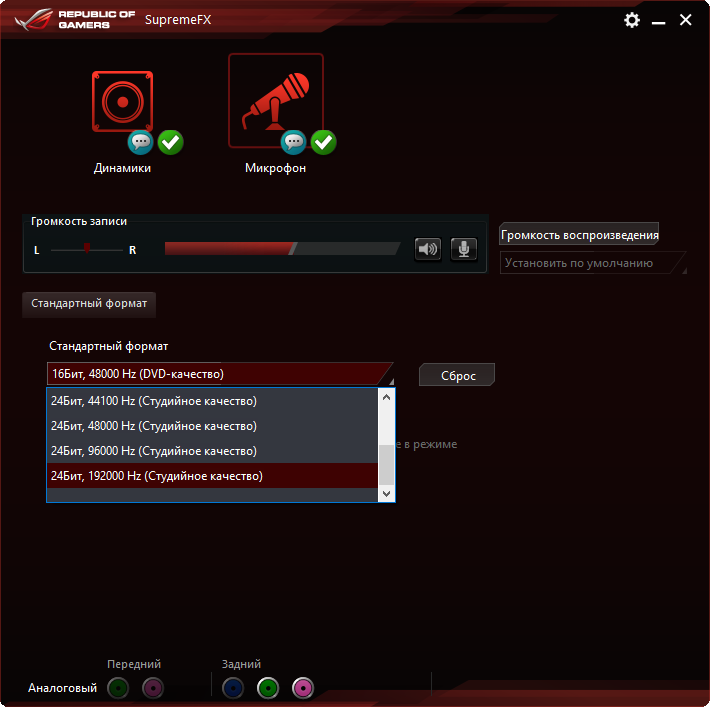

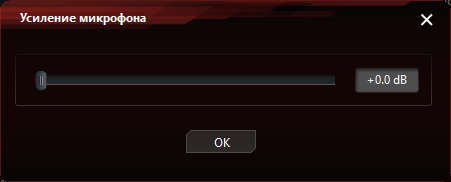

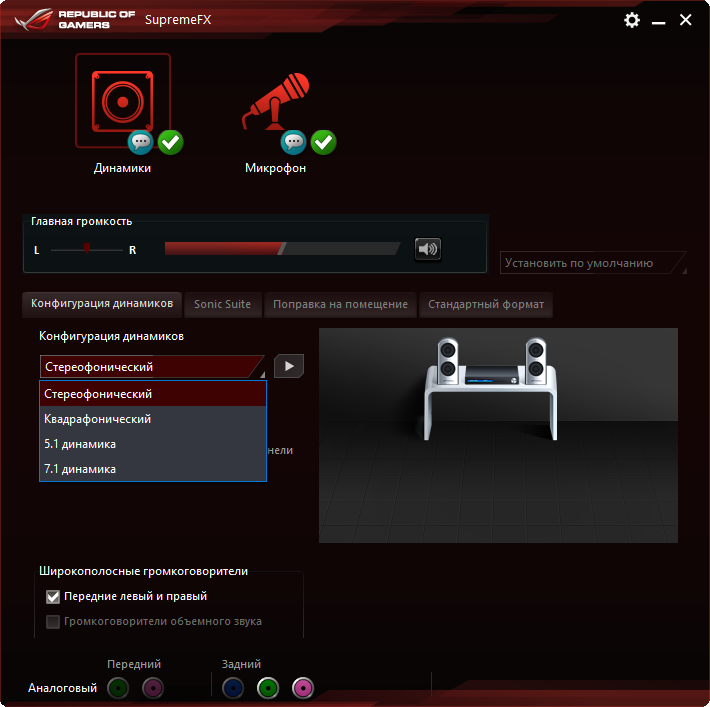

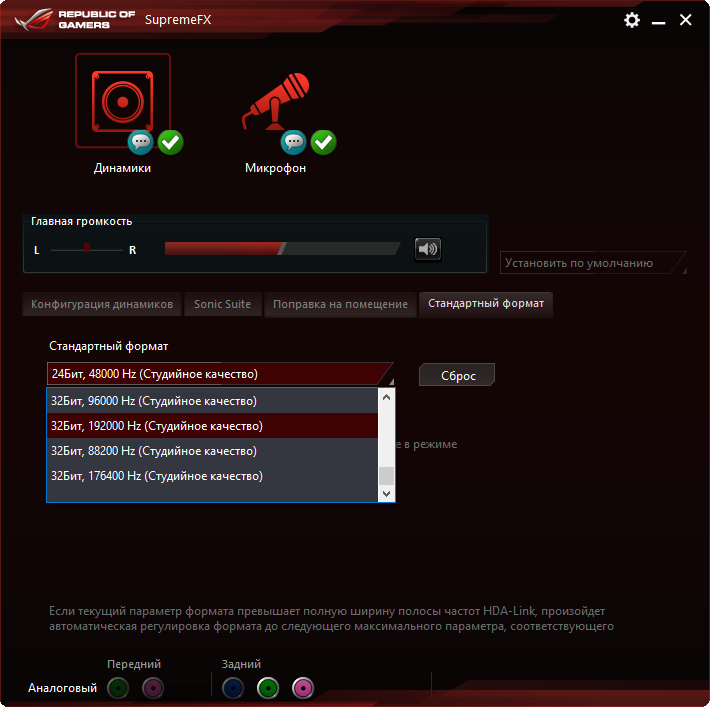

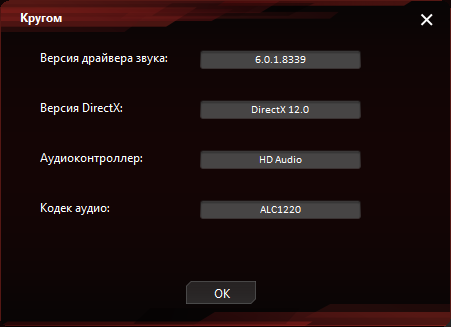

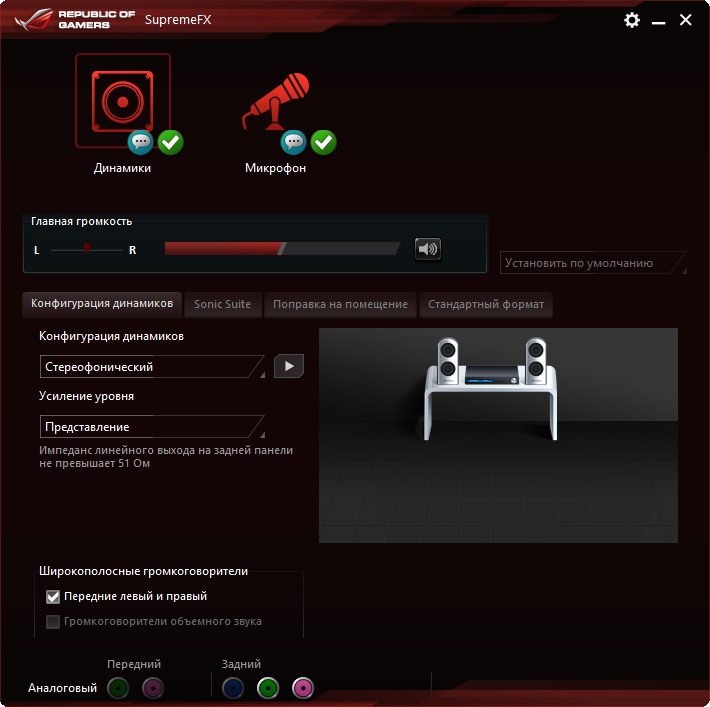

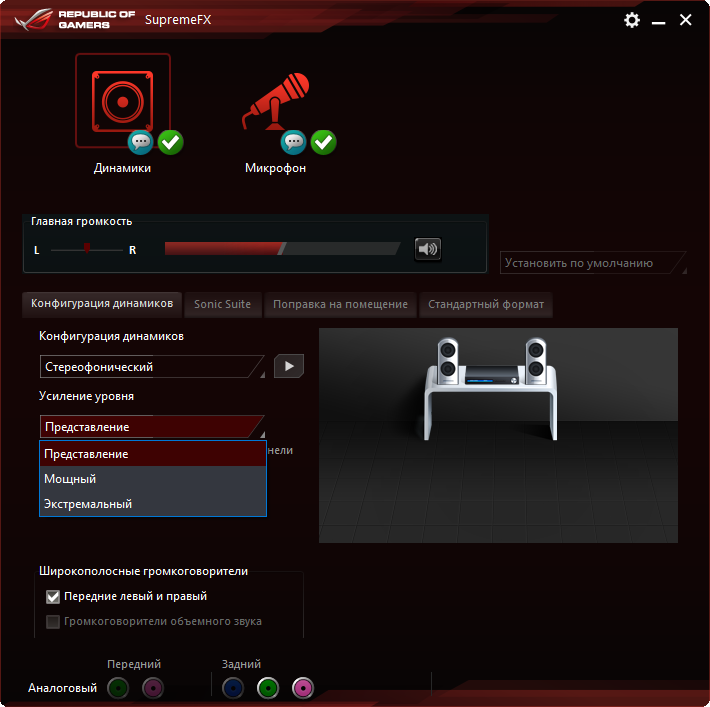

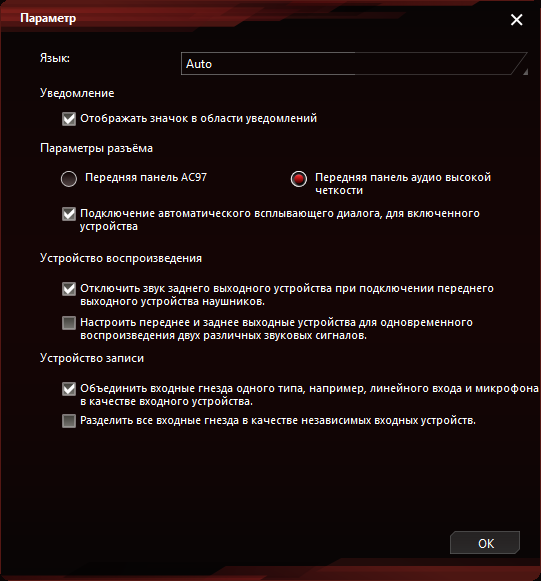

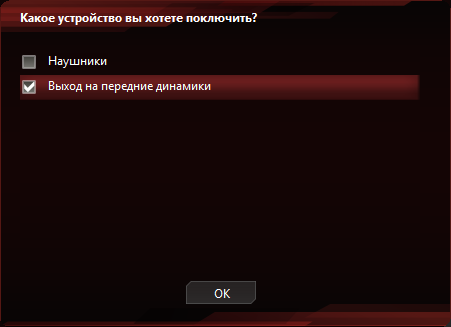

Первичная настройка звучания реализована через фирменный конфигуратор Realtek. Оптический интерфейс отсутствует, потому меню выглядит немного ужатым. В наличии профили для подключаемого оборудования и несколько типов предусиления выходного сигнала.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

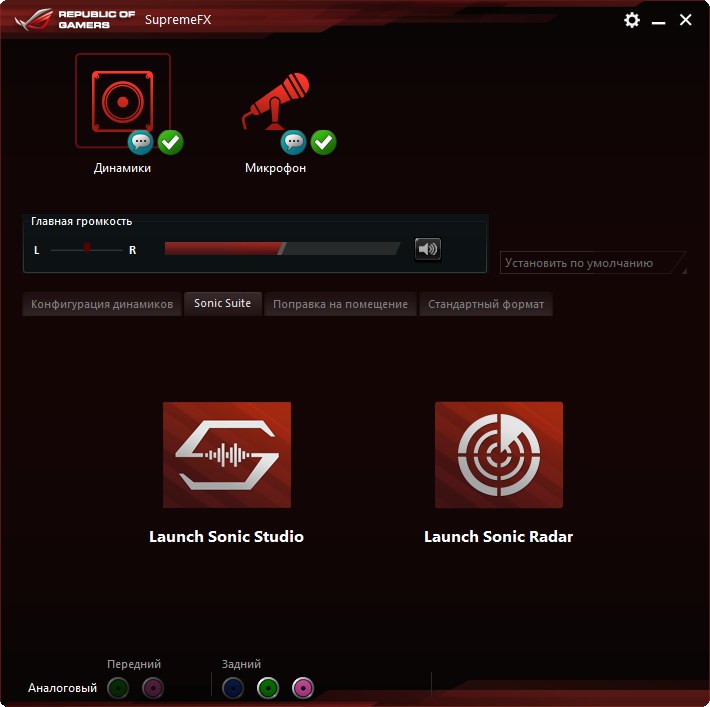

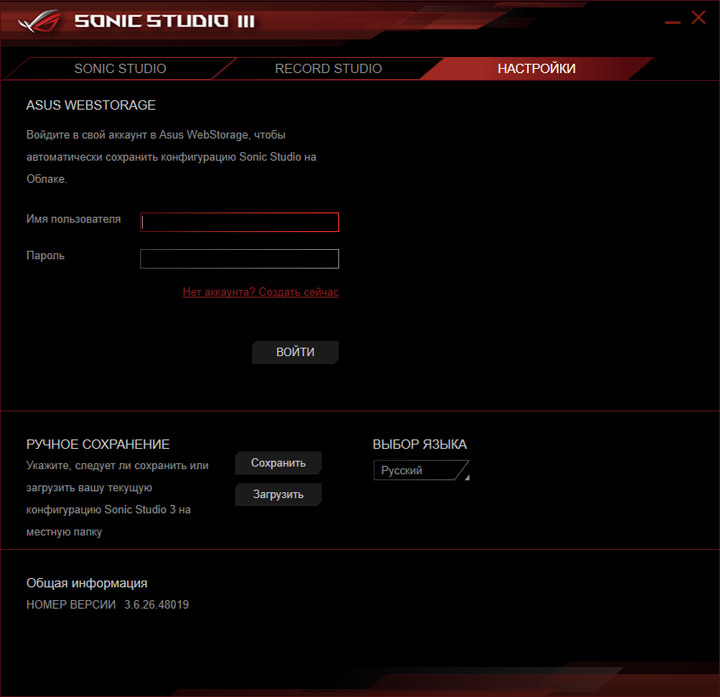

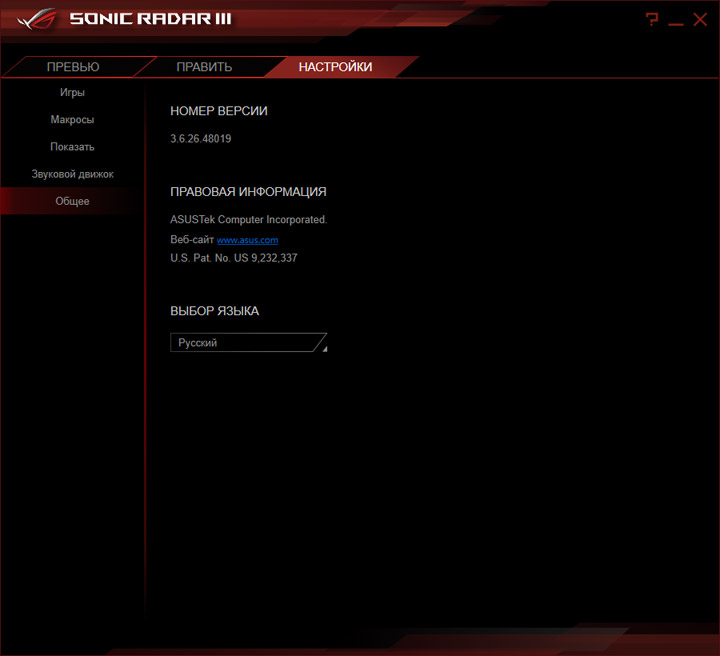

Подача звука не свойственна старшим кодекам от Realtek. Нет осязаемого чувства сцены, звук выходит пустотелым и слабо ощущаемым. Имеется отличная точность на ВЧ, но СЧ и, особенно, НЧ невыразительны. Чтобы скрасить картину, можно воспользоваться комплектным ПО из серии Sonic Studio, также в наличии и давно известный Sonic Radar.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

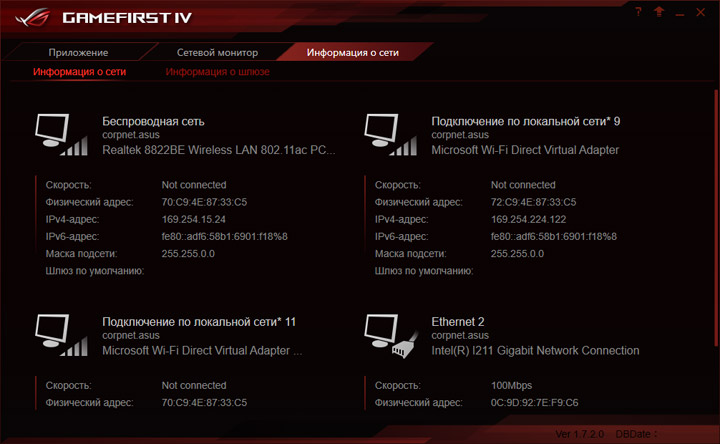

Бонусный GameFirst IV будет работать как с проводным, так и с беспроводным соединением.

ASUS ROG Strix B450-I Gaming

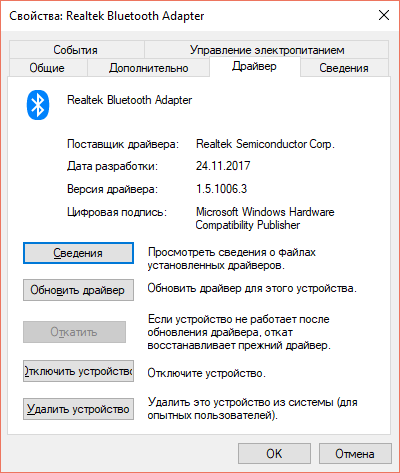

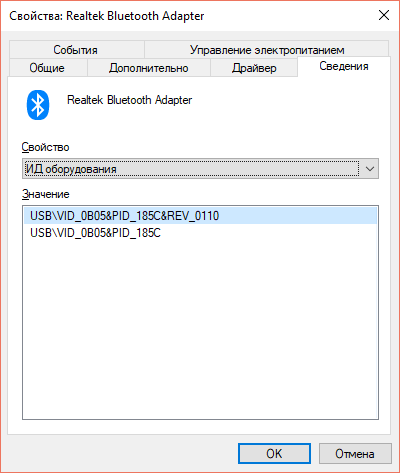

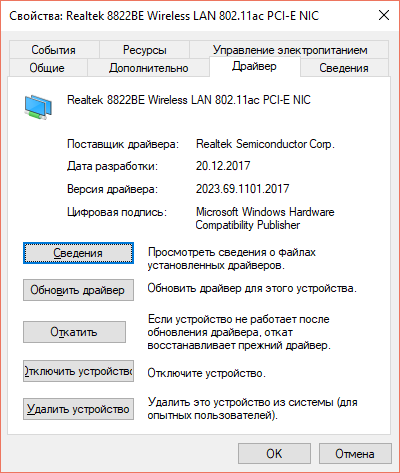

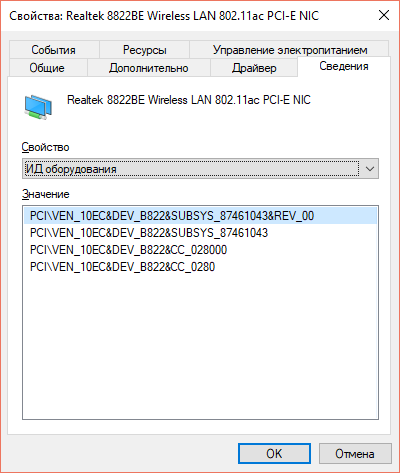

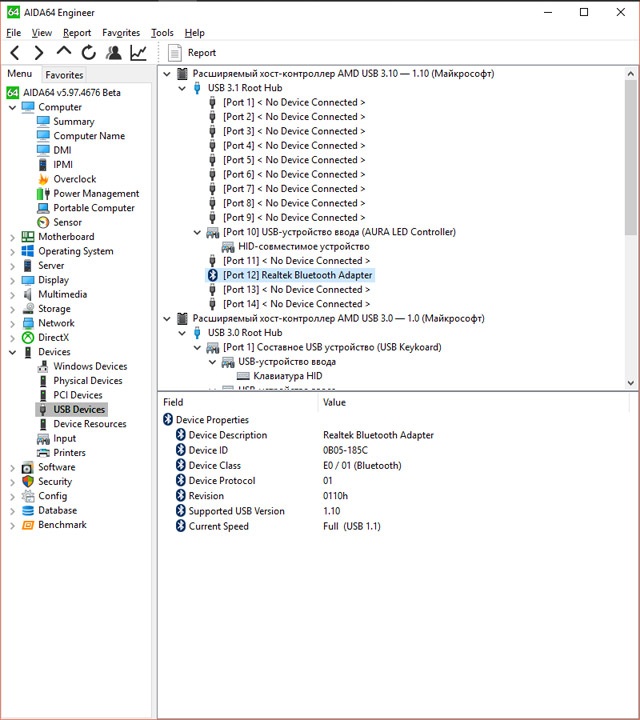

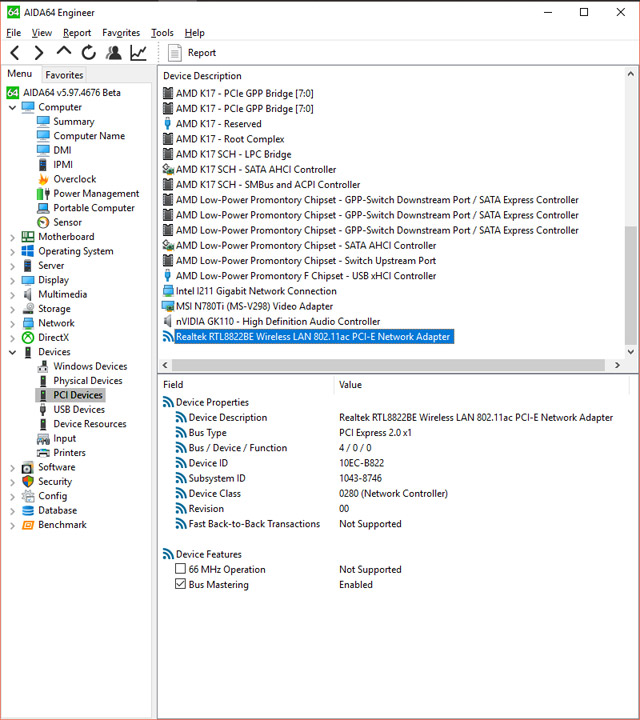

Детальные сведения об адаптере беспроводных сетей есть ниже.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

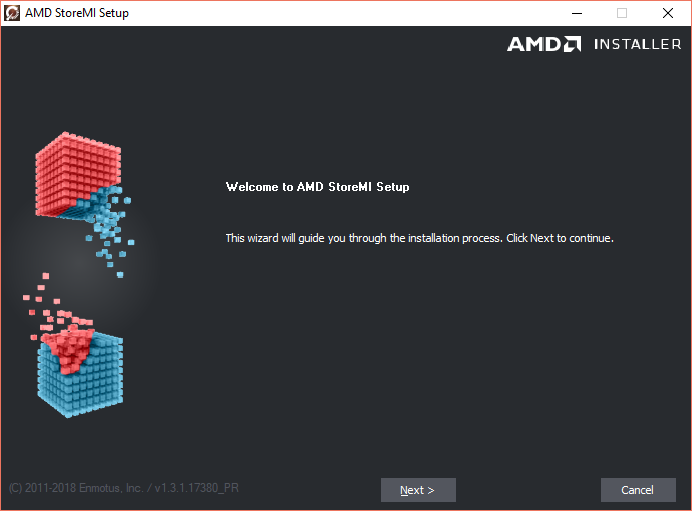

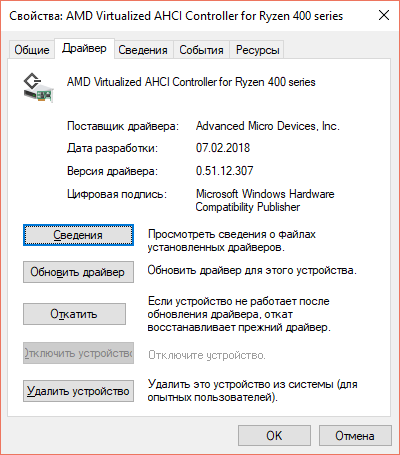

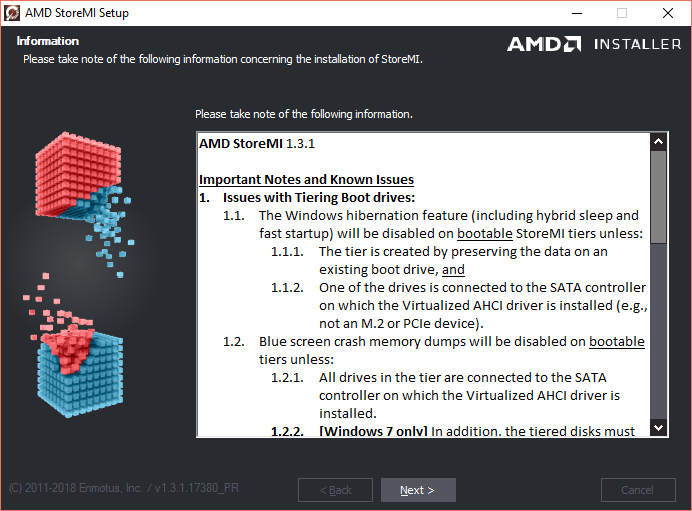

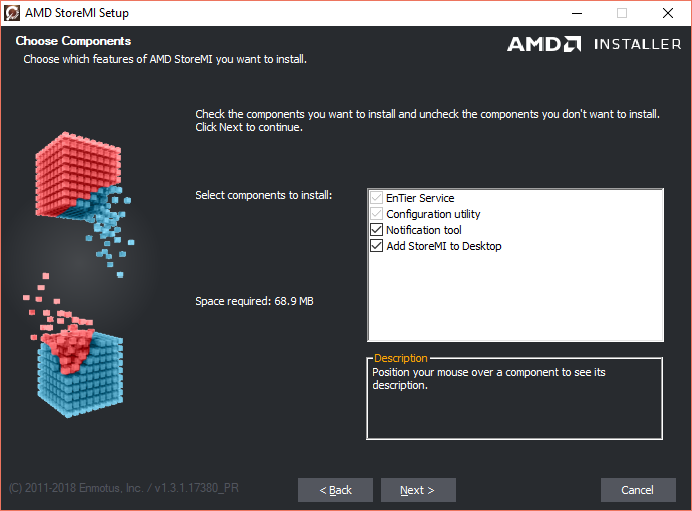

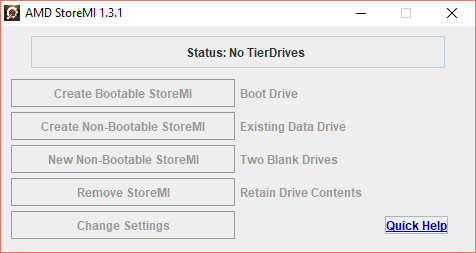

Завершить я бы хотел программой, устанавливаемой для реализации функций StoreMI. Фактически, это продукт сторонней разработки, а его версия является базовой. За максимальные версии ПО нужно будет уже платить дополнительно. Детальнее об этом можно почитать на странице.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming
