Сегодня мы рассмотрим самую компактную материнскую плату на базе Intel Z370 модельного ряда игровых изделий ROG Strix компании ASUS. Невзирая на скромные размеры, инженеры смогли здесь внедрить сторонний контроллер для реализации современного интерфейса USB 3.1 Gen2 и установить двухдиапазонный адаптер беспроводных сетей. В остальном плата предоставит стандартный набор портов.
В контексте появления на рынке шестиядерных процессоров также интересен вопрос готовности VRM к разгонным мероприятиям, особенно в составе таких небольших устройств. Здесь есть два радиатора, оценим, как они справятся со своими обязанностями. Ещё один составной охладитель будет способствовать отводу тепла от PCH и от одного устройства в формате M.2, размещаемым над чипсетом. Другой порт находится с тыла, таким образом, можно установить два компактных накопителя. Общий набор возможностей можно понять из сводной таблицы:
| Модель | ASUS ROG Strix Z370-I Gaming |
|---|---|
| Официальная страница продукта в Сети | asus.com |
| Чипсет | Intel Z370 |
| Процессорный разъём | Socket 1151 |
| Процессоры | Core i7, Core i5, Core i3 (Coffee Lake-S) |
| Память | 2 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3300*/3333*/3600*/3866*/4000*/4200*/4333*(OC), максимум 32 ГБ |
| Слоты PCI-E | 1 x PCI Express 3.0 x16 |
| M.2 | 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280) 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) |
| Встроенное видеоядро (в процессоре) | Intel HD 630 |
| Видеоразъёмы | DisplayPort, HDMI |
| Количество подключаемых вентиляторов | 3x 4pin |
| Порты PS/2 | – |
| Порты USB | 3 х 3.1 Gen2 (разъёмов на задней панели нет, ASM3142) 6 х 3.1 Gen1 (4 разъёма на задней панели, Z370) 6 x 2.0 (4 разъёма на задней панели, Z370) |
| Serial ATA | 4 x SATA 6 Гбит/с (Z370) |
| RAID | 0, 1, 5, 10 (SATA, Z370) |
| Встроенный звук | SupremeFX (7.1, HDA): Codec — S1220 (Realtek ALC1220) Op Amp — Texas Instruments RC4580 и OPA1688 |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | Intel I219V (Gigabit Ethernet) Realtek RTL8822BE (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2) |
| COM | – |
| TPM | – |
| UEFI | AMI UEFI |
| Форм-фактор | Mini-ITX |
| Размеры, мм | 170 x 170 |
| Дополнительные возможности | Thermal sensor connector, Lighting Control Center (система подсветки ROG Aura, включая Aura Addressable Strip Header), Q-LED (CPU, DRAM, VGA, Boot Device LED), комплектация внешней антенной Wi-Fi |
| Цена в рознице, $ | 231 |
Упаковка и комплектация
По размерам коробка соответствует прежним продуктам компании, изготовленных в рамках формата mini-ITX.
Фото платы есть на задней стороне упаковки, помимо акцентов, подобных сделанным во вступлении обзора, тут есть ещё отдельные слайды для подсветки и звука, названным SupremeFX.
Комплект поставки включает следующие аксессуары:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- комплект наклеек с различными изображениями серии ROG Strix, в том числе и для кабелей;
- диск с драйверами и фирменным ПО;
- купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
- крепёжный винт и стойка для устройств формата M.2 — два комплекта;
- пластина-удлинитель с винтом для монтажа устройств M.2 типа 2242 — два комплекта;
- семь нейлоновых стяжек;
- фирменный пластиковый фиксатор для процессора;
- удлинитель для подключения светодиодной ленты;
- заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
- четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
- выносная антенна с возможностью фиксации лишь одного положения;
- переходник для удобного подключения корпусных разъёмов ASUS Q-Connector.
Внешний вид
Поскольку позиционирование у рассматривае6мого решения исключительно геймерское, то под эксплуатацию в режиме открытого стенда тут ничего не заготовлено. Нет ни кнопок, ни переключателей. Сброс настроек, при возникшей на то необходимости, придётся проводить замыканием пары контактов. Для первичной диагностики системы предусмотрен комплекс Q-LED, куда входят четыре разноцветных светодиода.
Обратная сторона насыщена самыми разными элементами. Наибольший интерес у пользователя вызовет наличие второго гнезда типа M.2 и шести пар многоцветных светодиодов, направленных в сторону.
Как я уже писал, охладитель на чипсете составной. Нижняя часть предназначена непосредственно под PCH, а верхняя — для накопителя M.2.
Она съемная и там уже находится пластина с липучим термоинтерфейсом, небольшой площади.
Для монтажа устройств в комплекте есть стойки, винты и удлинители (для нужд моделей длиной 42 мм).

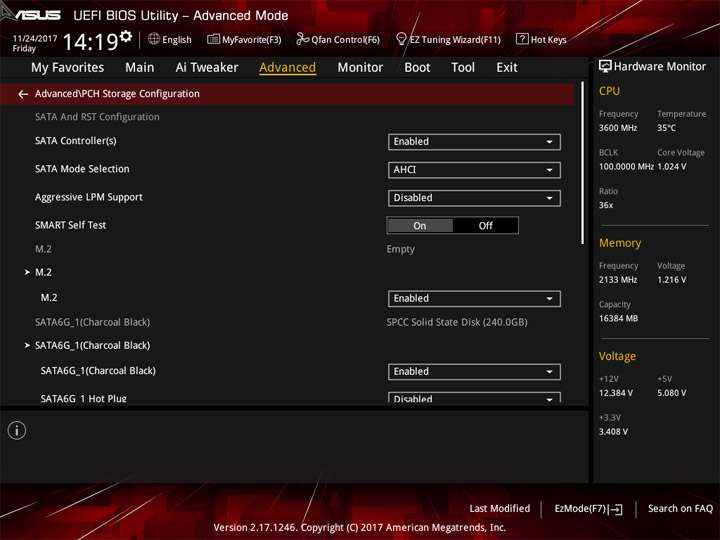

Использовать также можно и четыре порта SATA, все они поперечного типа.
Есть возможность подключения трёх системных охладителей и такого же числа корпусных кабелей USB разных поколений.
Один из двух радиаторов имеет немалую высоту, а потому могут возникнуть проблемы совместимости с охлаждающими конструкциями. Также ряд ограничений вызовет расположение элементов на обратной стороне изделия. Верхний радиатор уже не настолько массивный.
Построение схемы питания очень похоже на модель предыдущих поколений — ASUS Z170I Pro Gaming. Тут основным ШИМ-контроллером является ASP1400BT, сзади можно найти шесть вспомогательных драйверов, участвующих в схеме «4+2 фазы» для напряжений ЦП и ГП. Как и в прообразе, остальные элементы нужны для напряжений CPU IO и SA, а также для DRAM Voltage. Все «процессорные» напряжения образованы при участии одинаковых (восьми) сборок — ON Semiconductor NTMFD4C86N. Для памяти в этот раз взяли три отдельных транзистора от той же компании, модель — NTMFS4C09B.
Оба радиатора изготовлены из легкосплавного материала и имеют несложный профиль, с малым числом выгибов (рёбрами называть подобное трудно). Поверхность соприкосновения с транзисторами тоже могла бы быть и шире, термопрокладки покрывают не всю их поверхность.
Набор выходов на задней панели вполне соответствует духу современного устройства. Есть четыре гнезда USB второго поколения и ещё столько же 3.1 Gen1. Беспроводной адаптер используется той же модели, что и в старшей плате семейства — ROG Strix Z370-E Gaming. Это модуль производства Realtek.

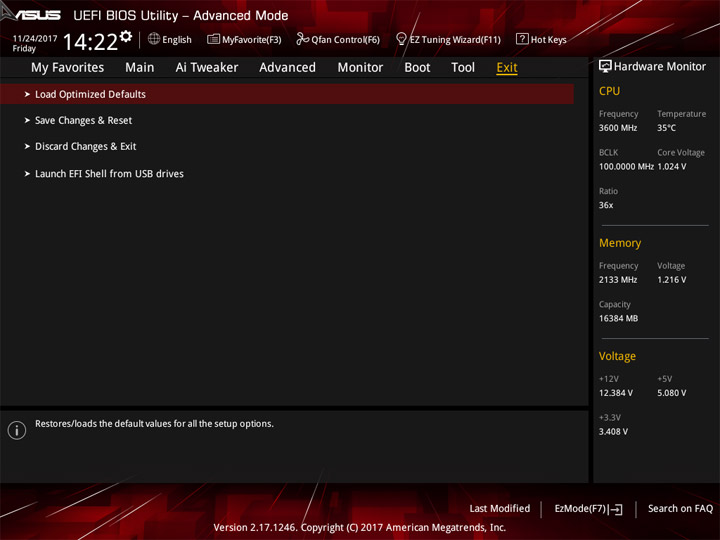

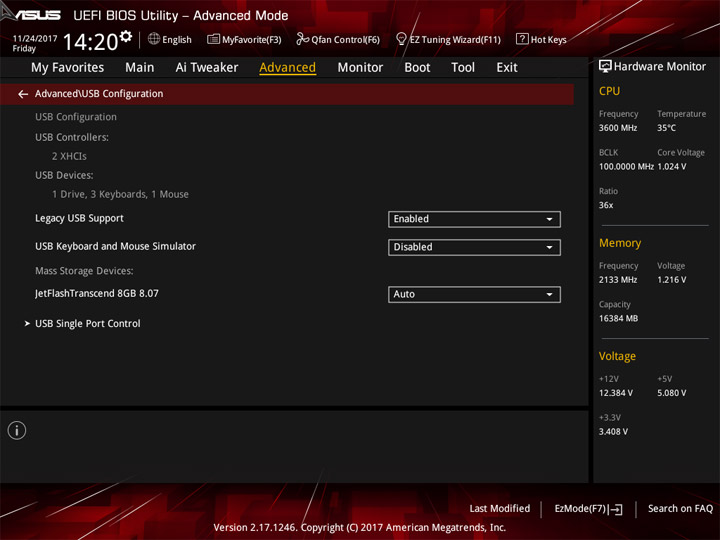

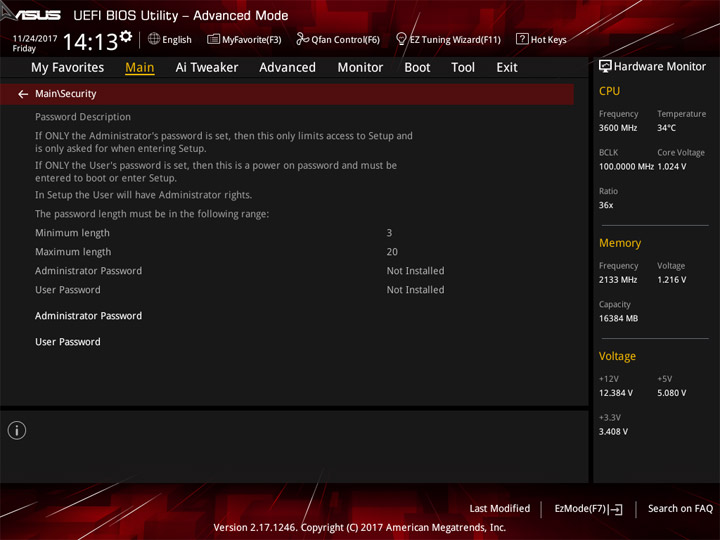

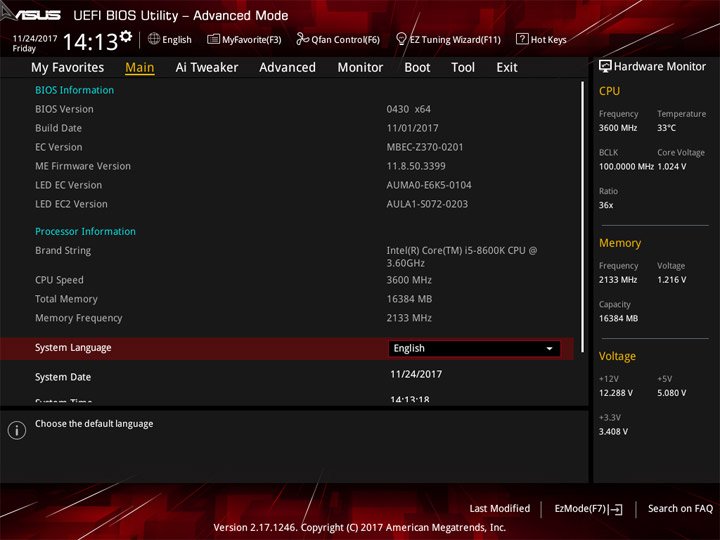

Возможности UEFI

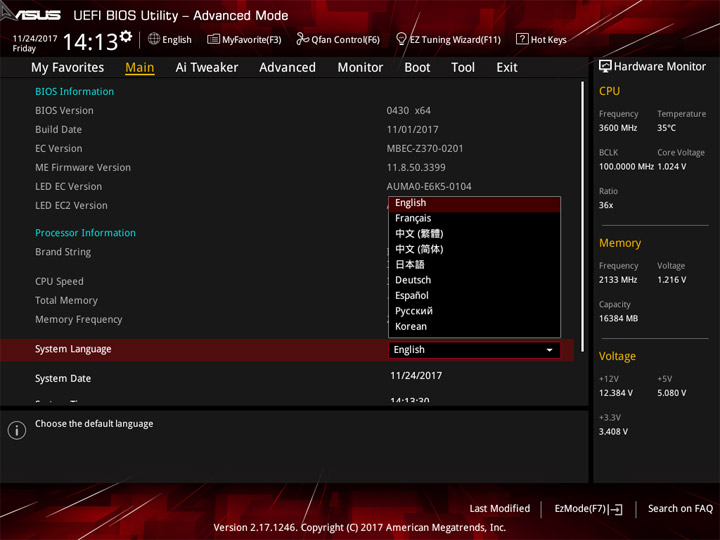

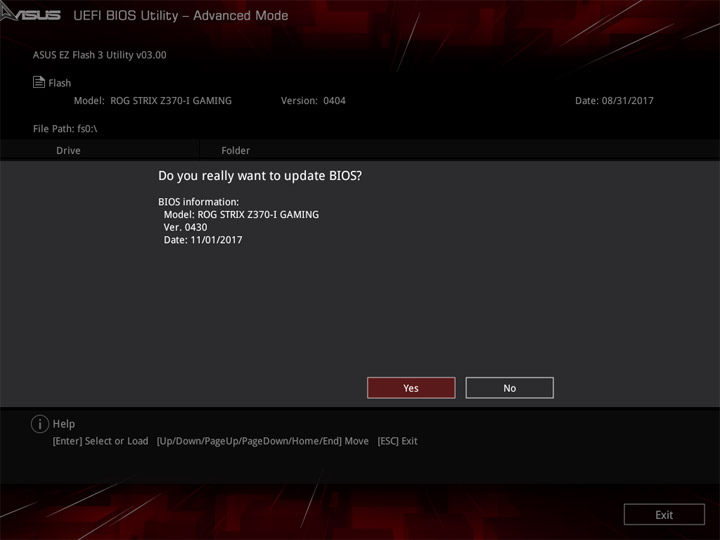

Для обновления прошивки я использовал Ez Flash — средство, заготовленное инженерами ASUS прямо в UEFI.

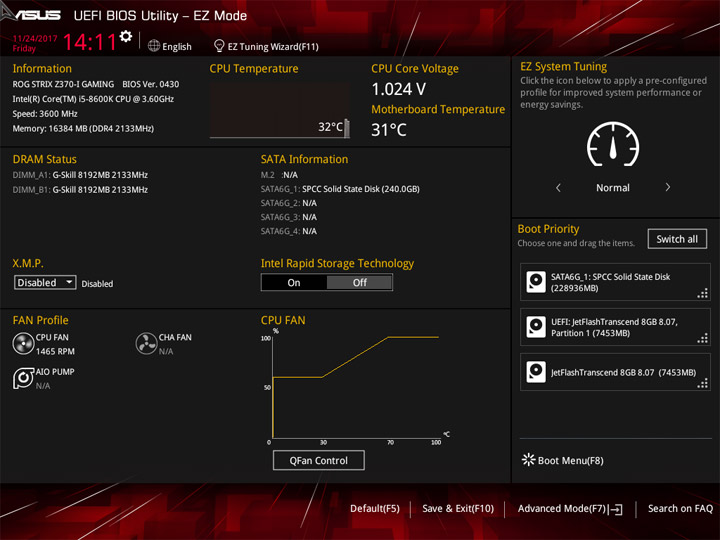

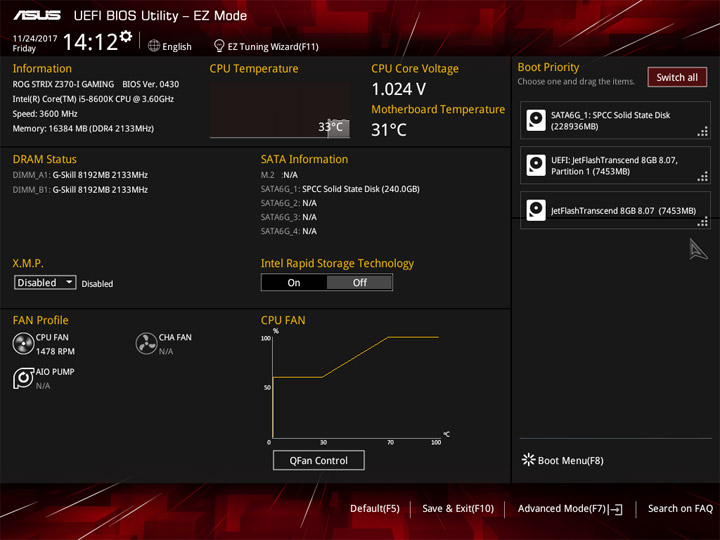

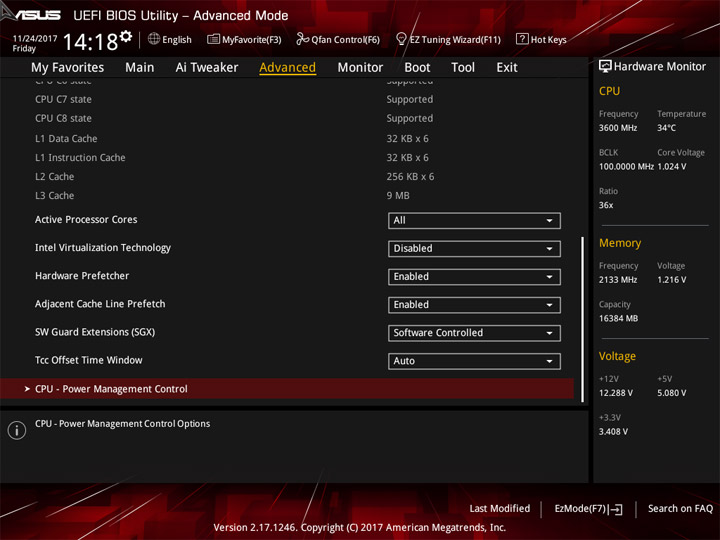

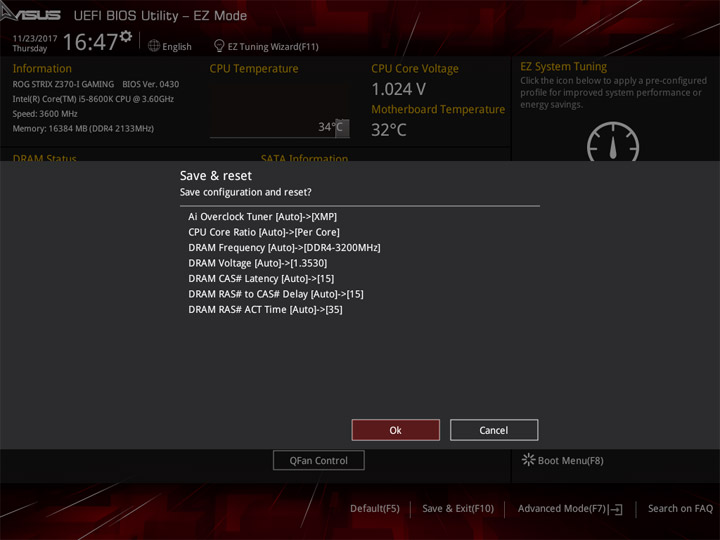

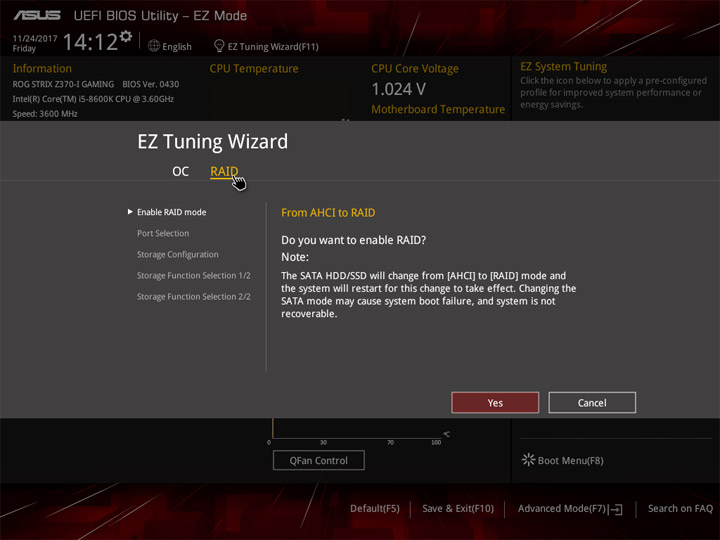

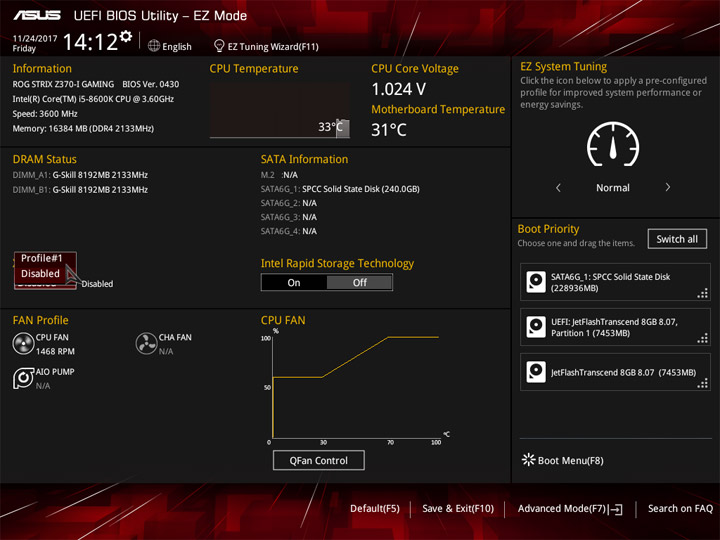

Присутствует базовый режим настроек, где можно активировать XMP, установить дату, разобраться с загрузочными устройствами.

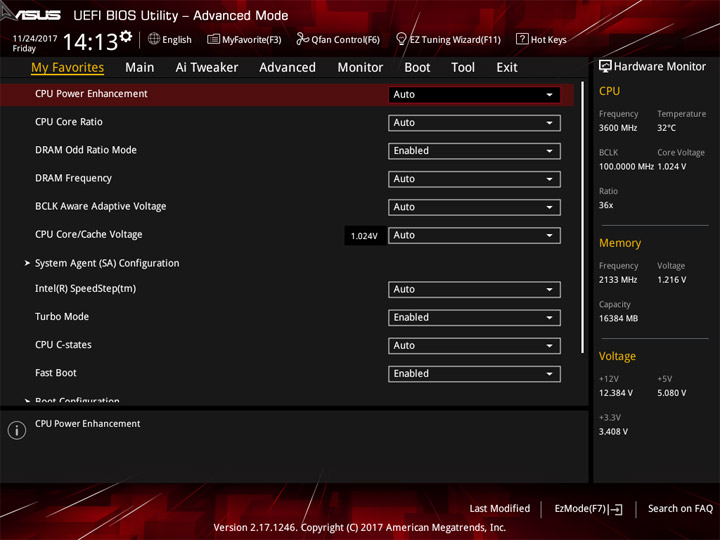

Как и во всех полновесных платах, можно оформить список из избранных пунктов, страница My Favorites — первая в расширенном меню настроек.

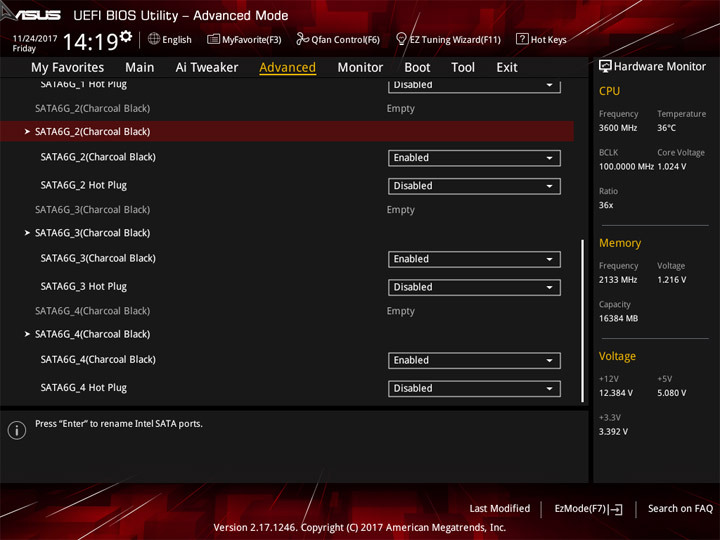

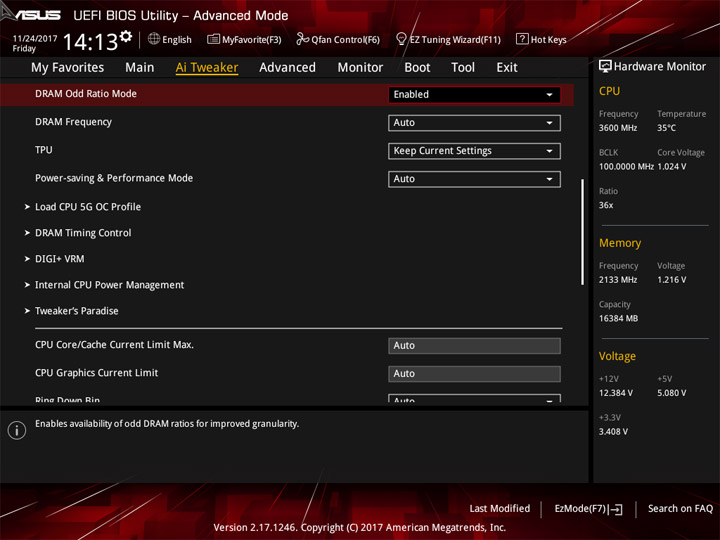

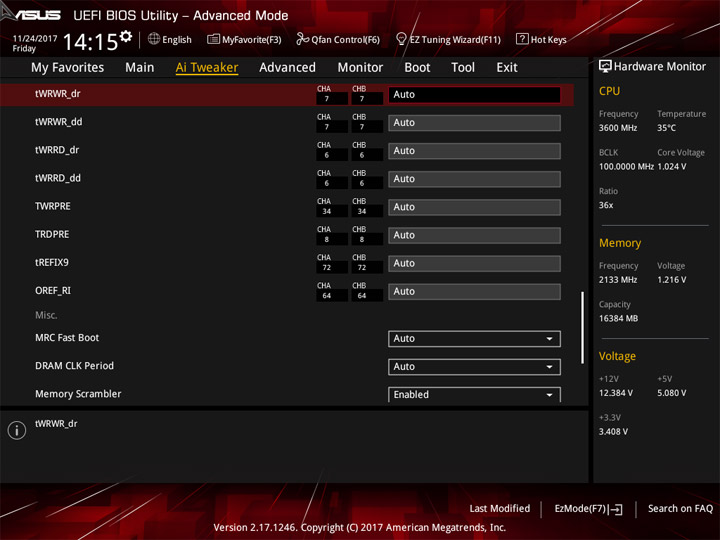

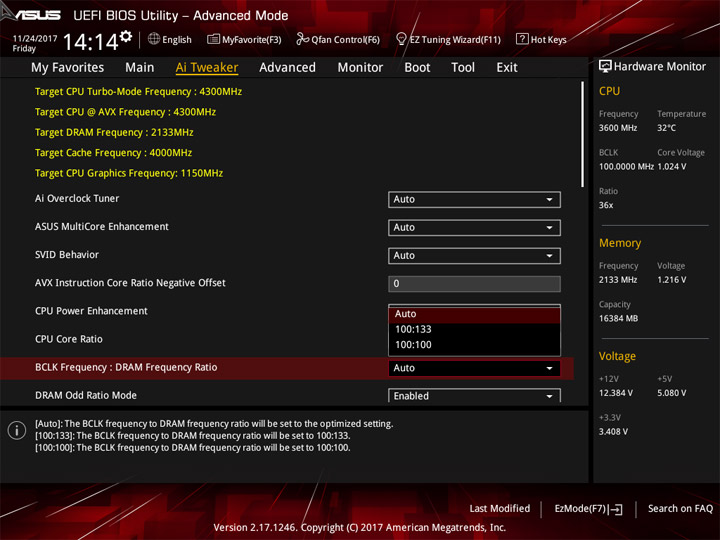

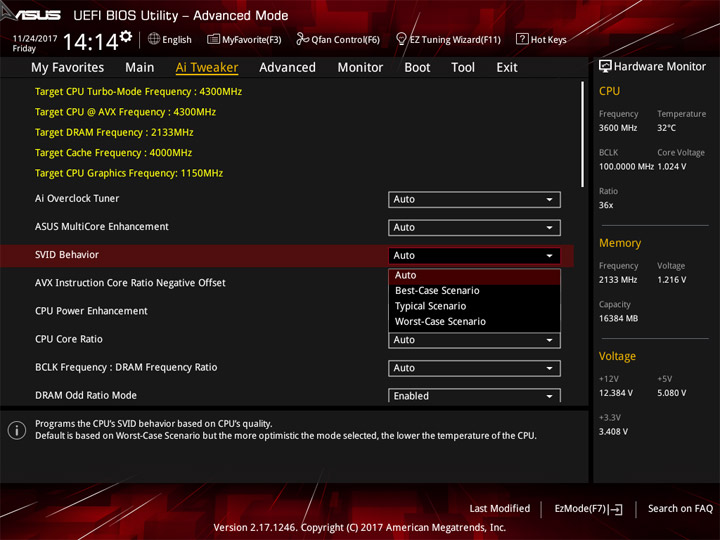

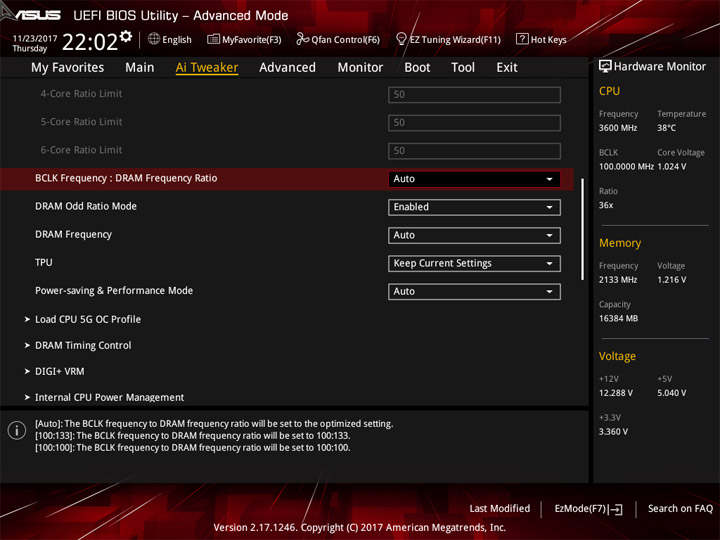

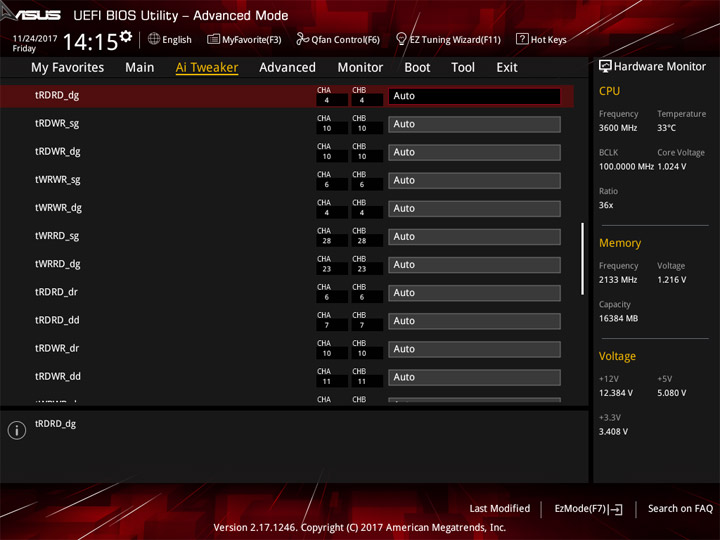

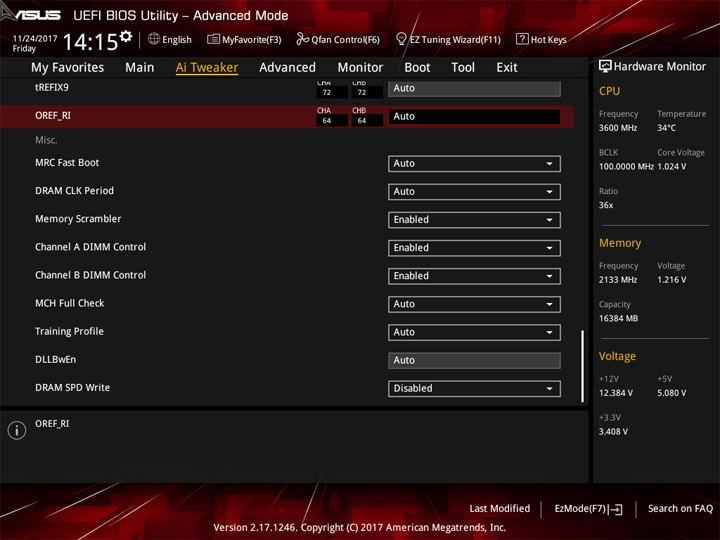

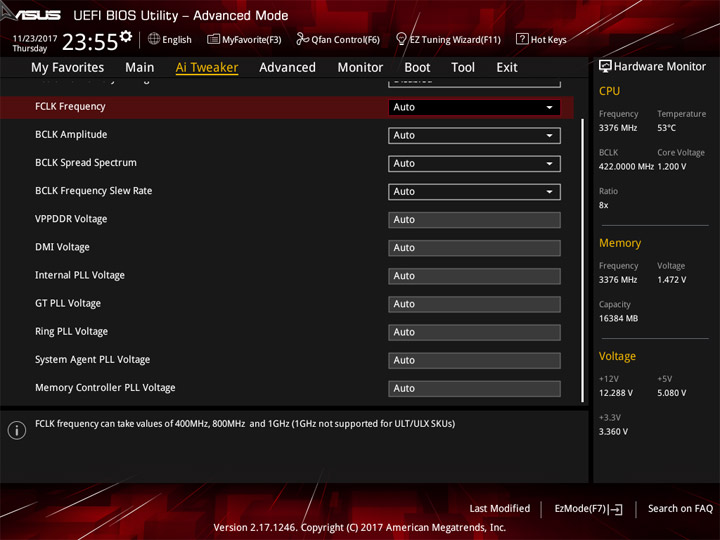

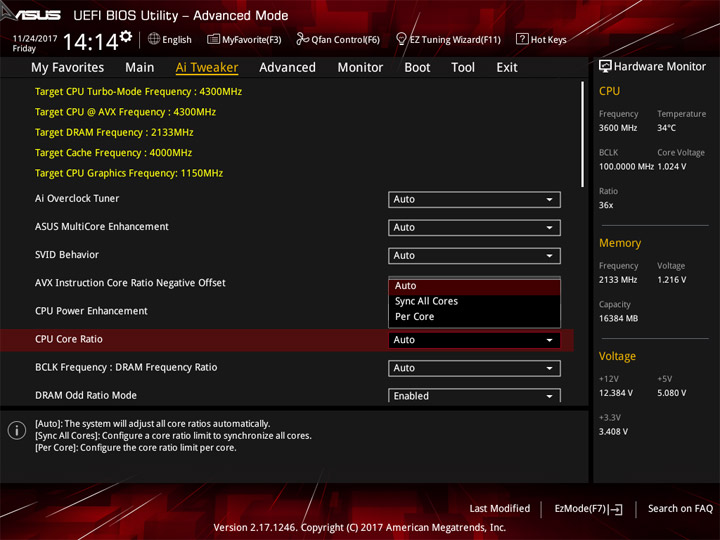

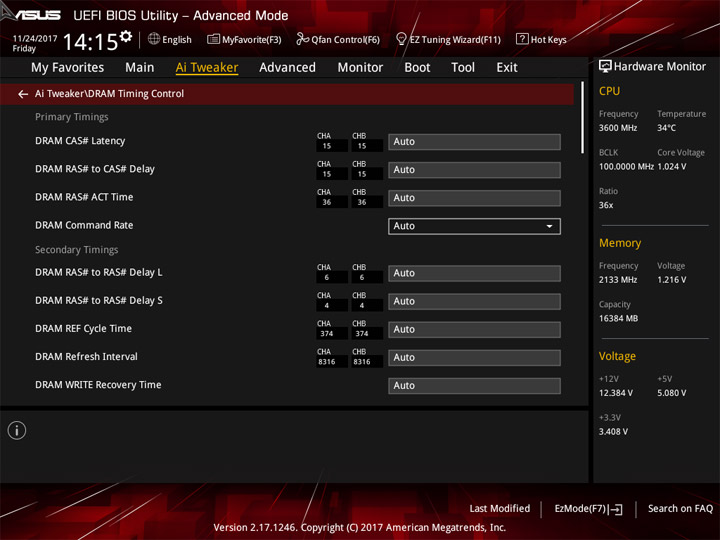

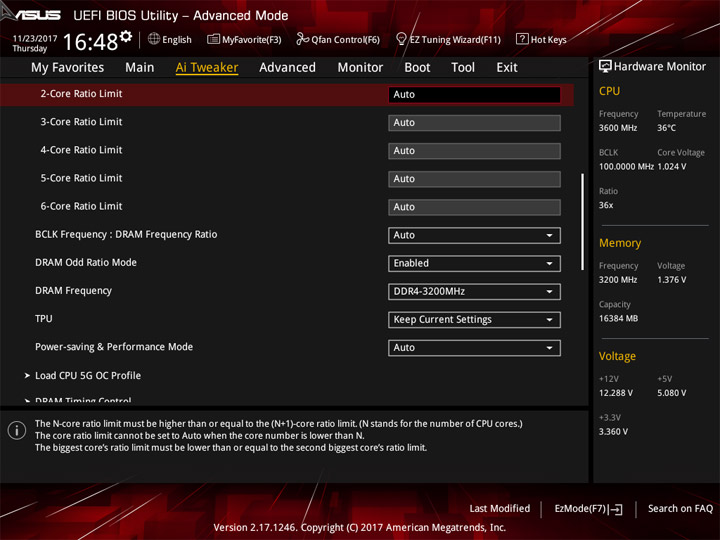

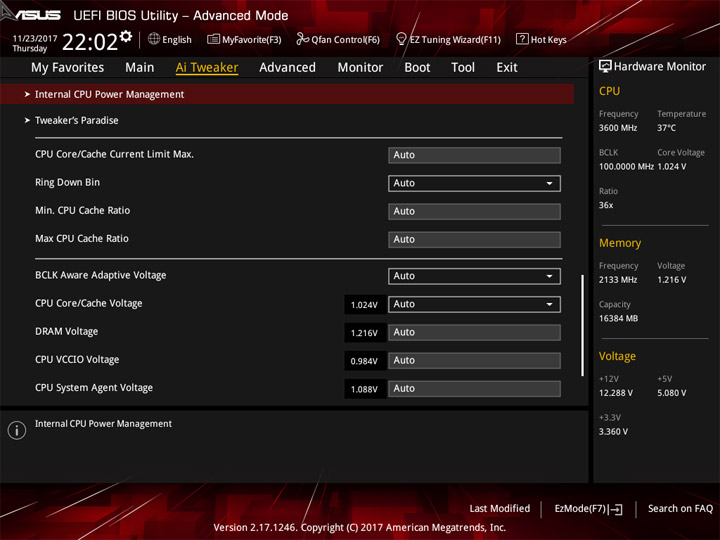

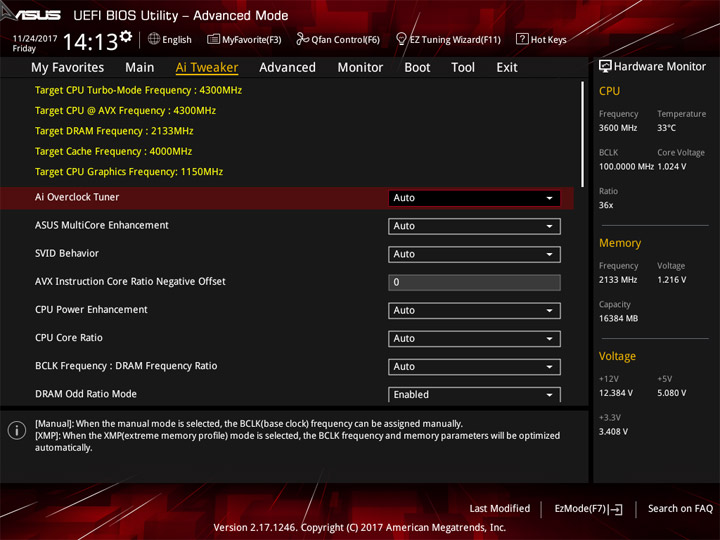

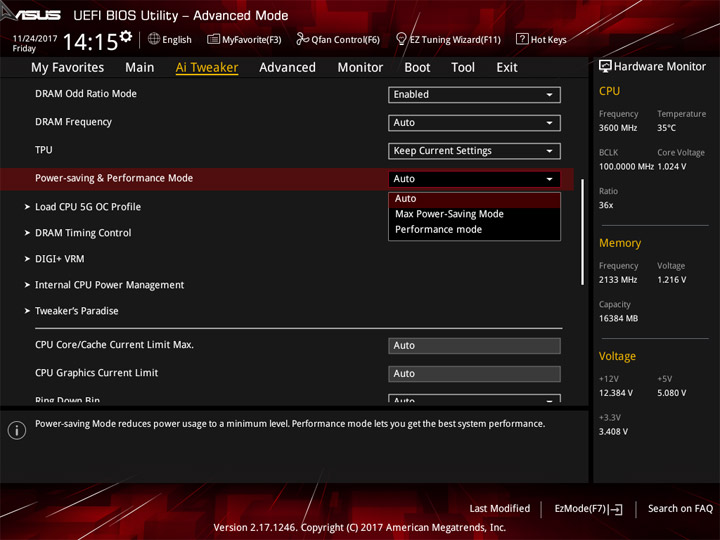

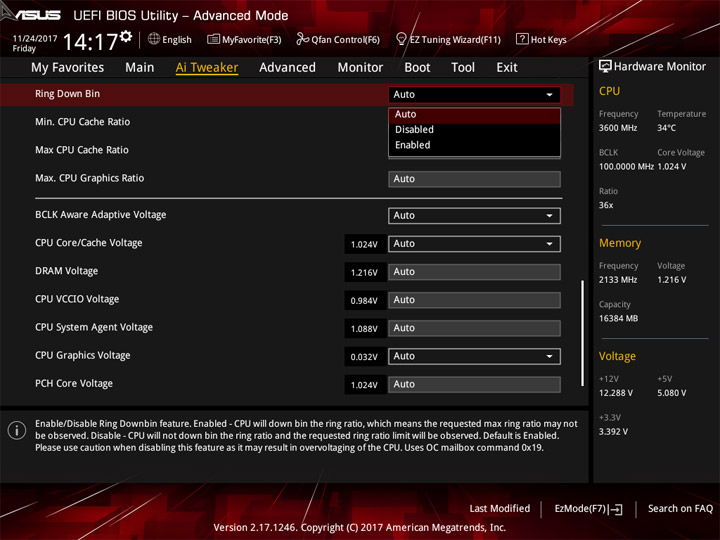

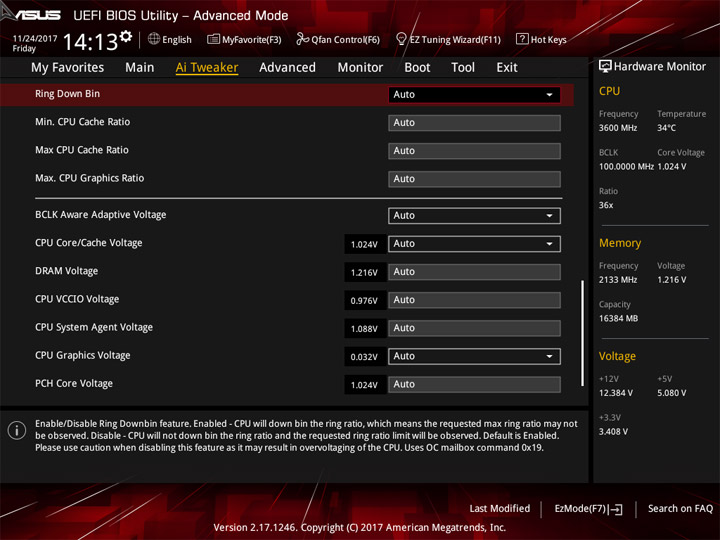

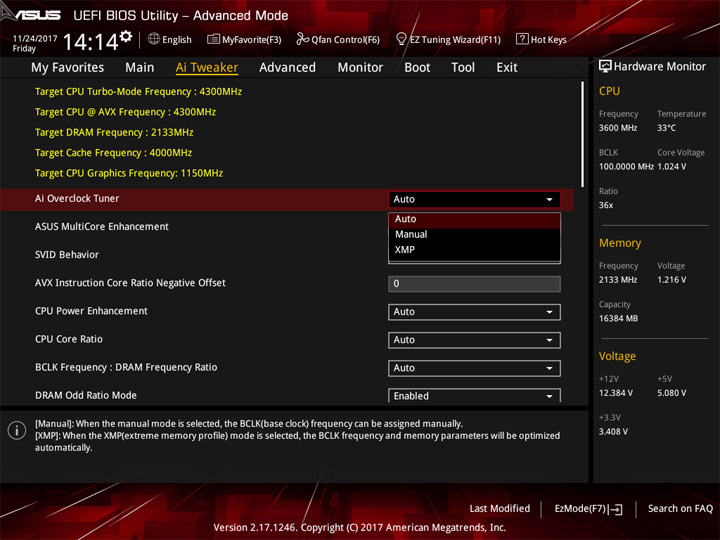

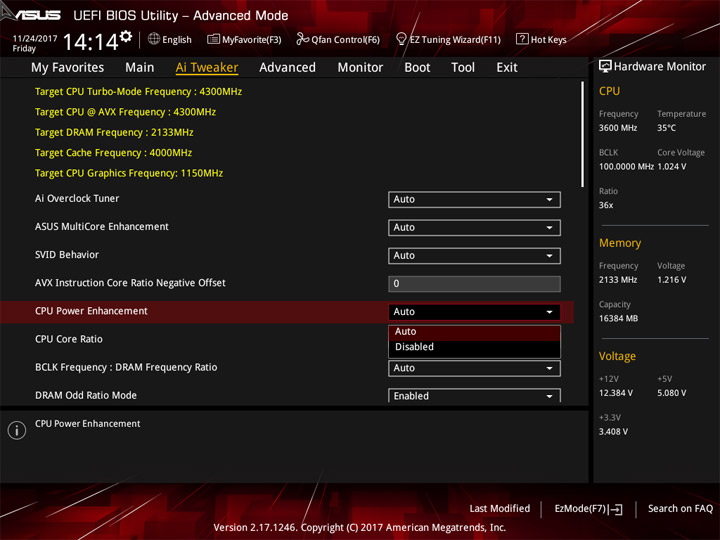

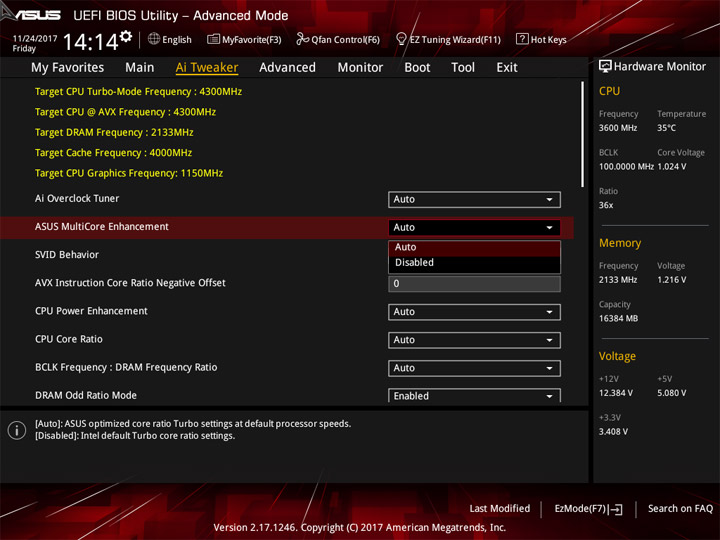

Рубрика для оверклокинга — Ai Tweaker — ничем не уступает по наполнению более серьёзным моделям плат. Тут количество пунктов даже больше, поскольку добавлено некоторое число переменных, связанных с профилями энергосбережения различных узлов.

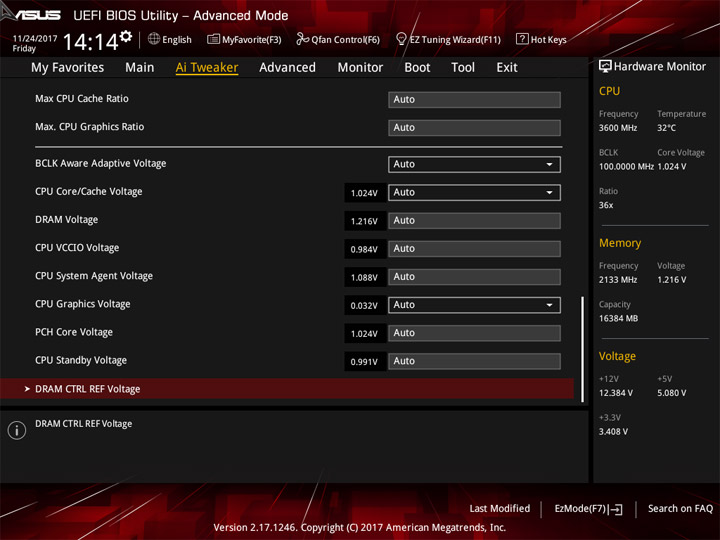

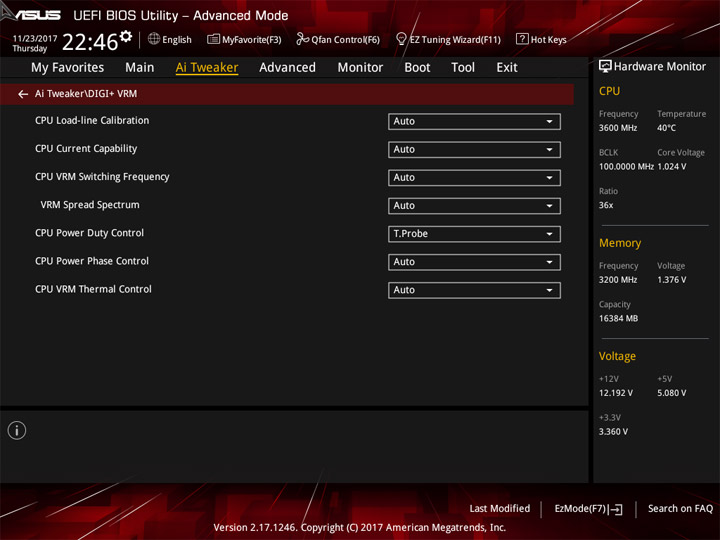

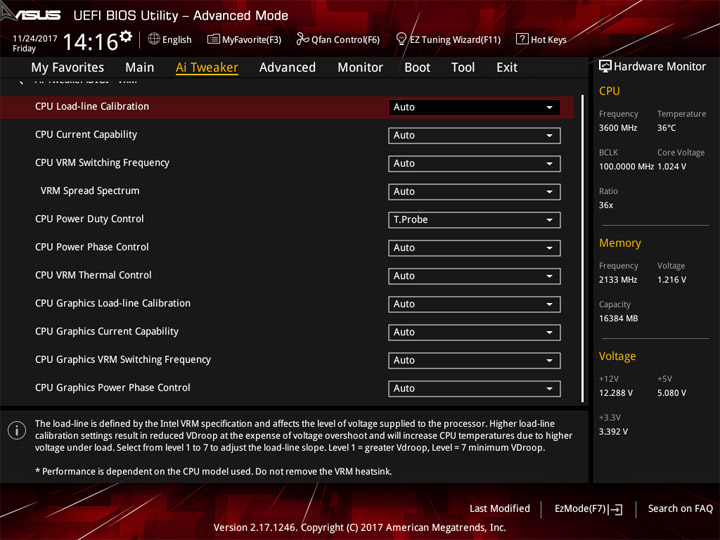

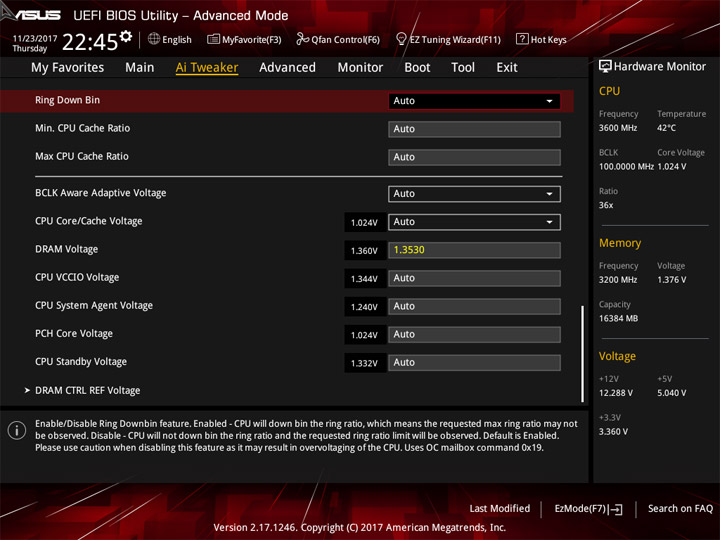

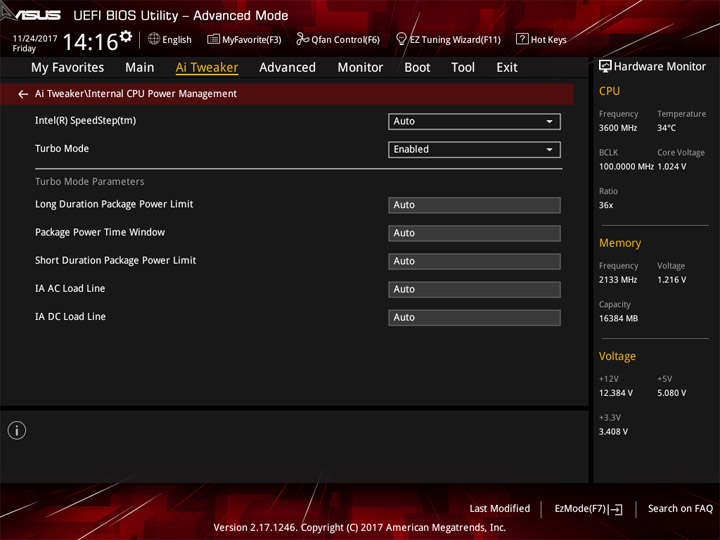

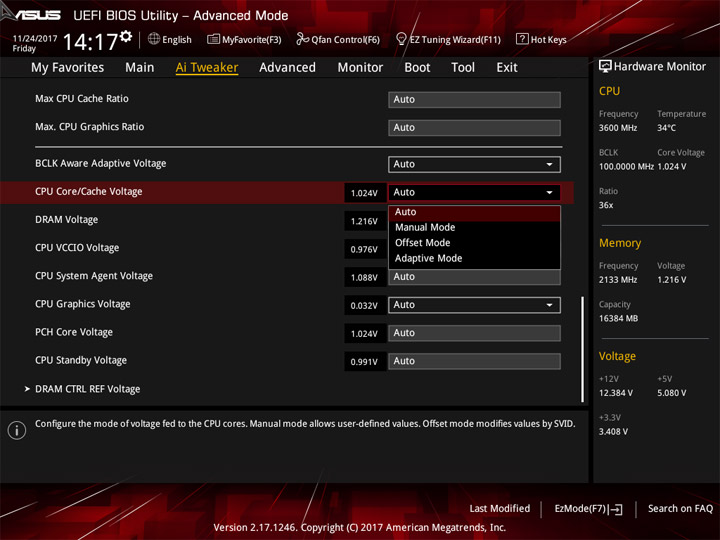

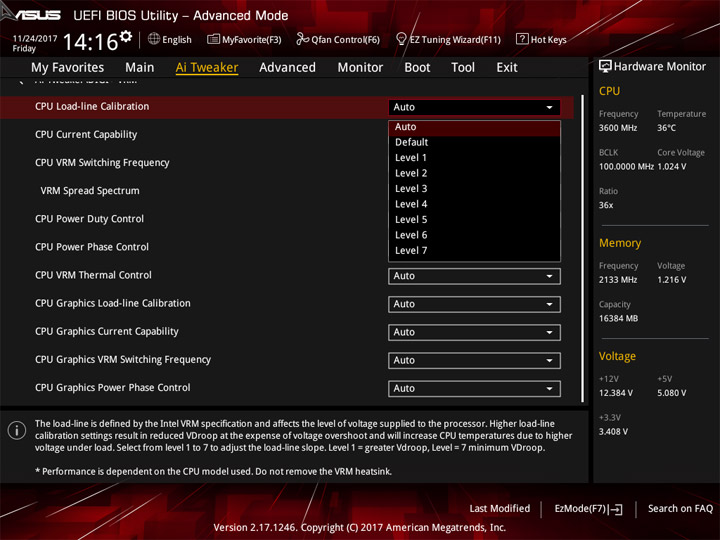

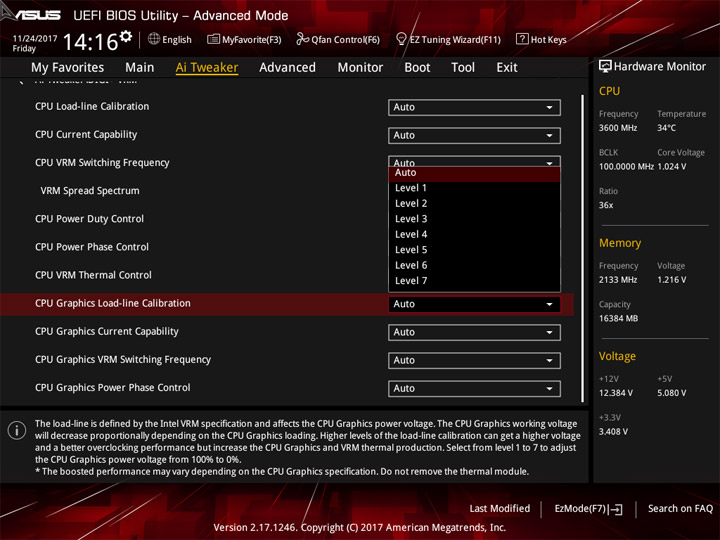

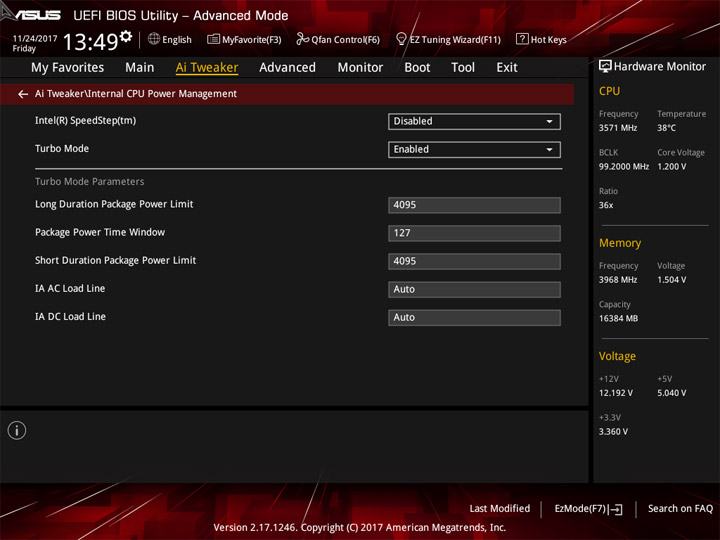

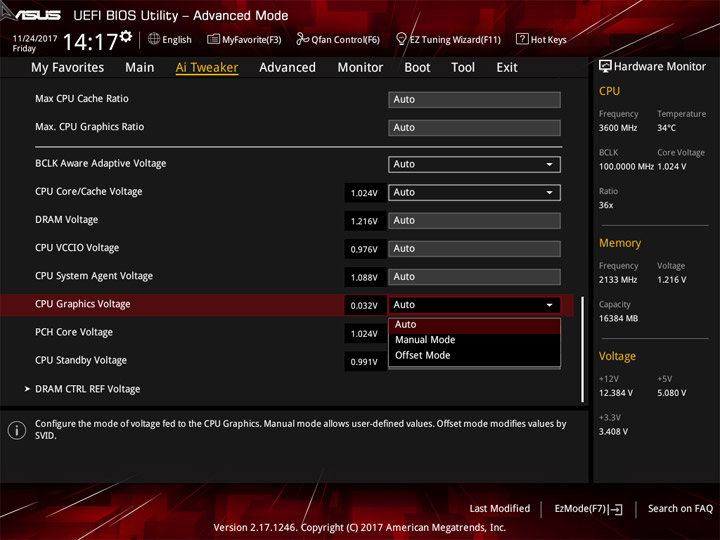

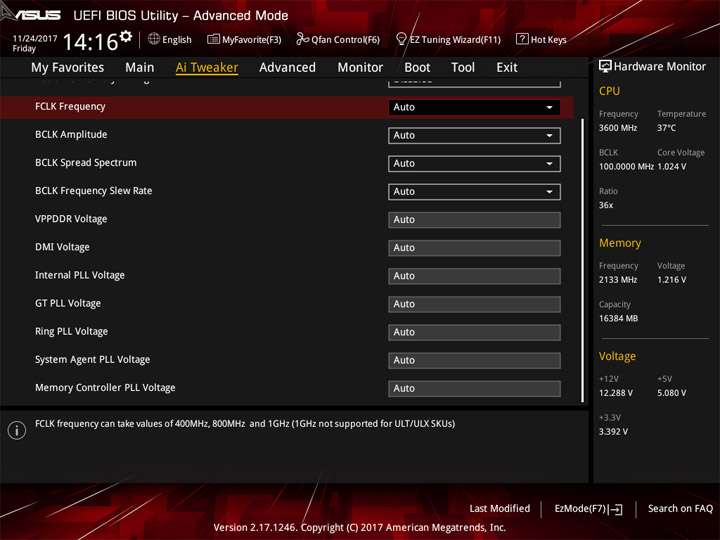

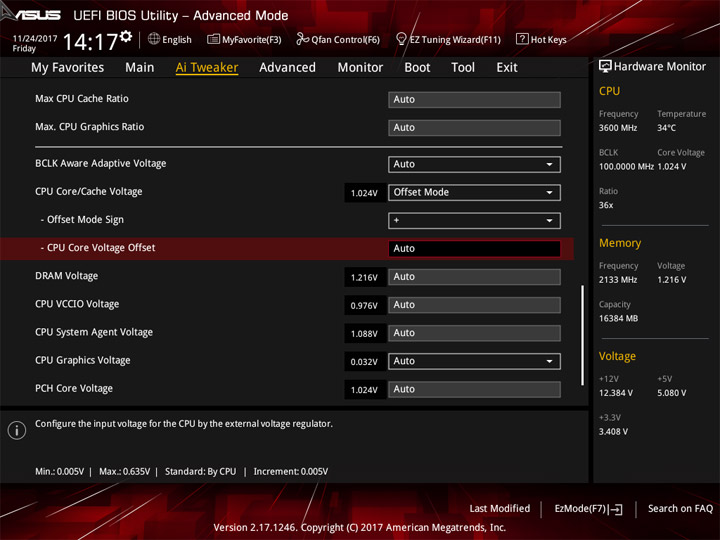

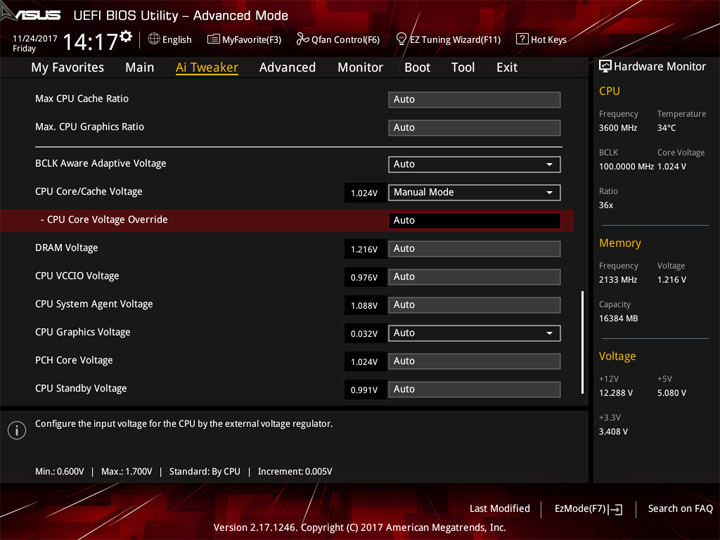

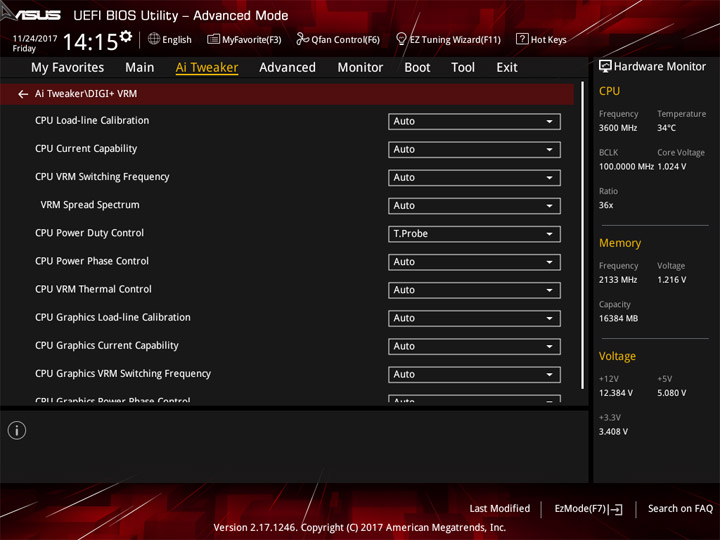

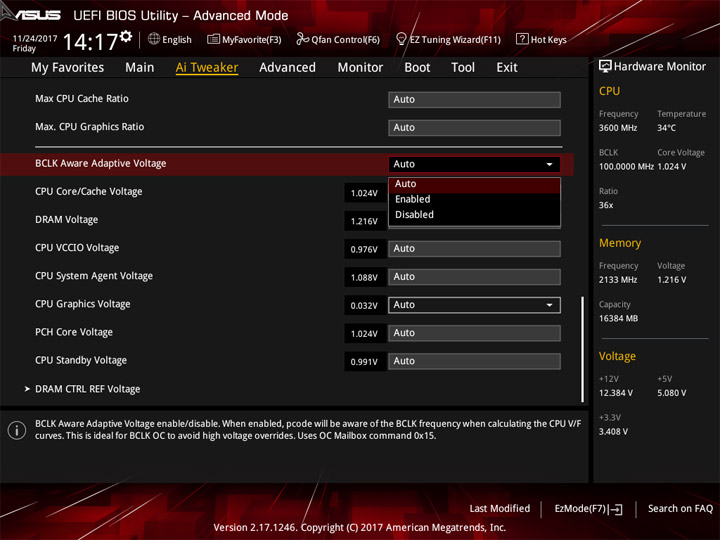

Управление переменными, оказывающих виляние на питание, обладает широкими пределами, их более чем достаточно для проведения разгонных экспериментов.
Самые значимые из пунктов собраны в таблицу.
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| BCLK Frequency (МГц) | 40–650 | 0,01…0,50 |
| CPU Core Ratio (Multiplier) | 8–83 | 1 |
| CPU Load-line Calibration | Auto/Default/Level1…7 | 1 |
| CPU Current Capability (%) | Auto/100…140 | 10 |
| CPU Core Voltage Override (В) | 0,6–1,7 | 0,005 |
| CPU Core Voltage Offset (В) | (+/–) 0,005–0,635 | 0,005 |
| CPU Cache Ratio (Multiplier) | 8–83 | 1 |

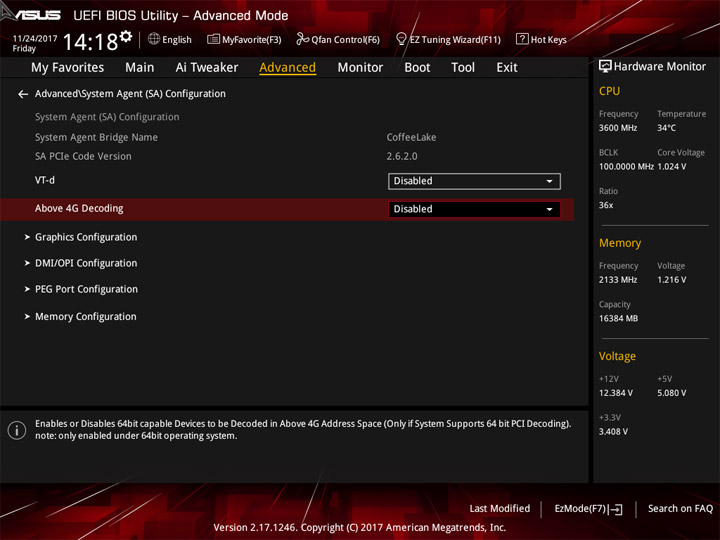

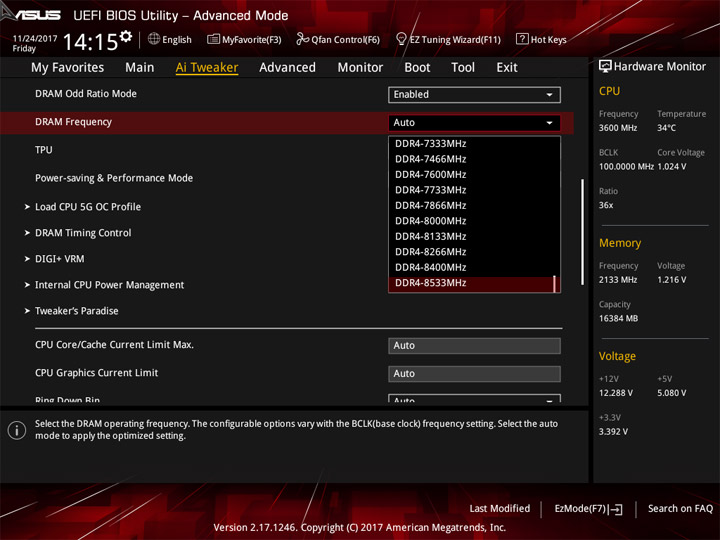

| DRAM Frequency (МГц) | 800–6400, 800–8533 | 100, 133 |
| DRAM Voltage (B) | 1,0032–2,0064 | 0,0066 |
| CPU System Agent Voltage (В) | 0,7–1,8 | 0,0125 |
| CPU VCCIO Voltage (В) | 0,9–1,8 | 0,0125 |
| PCH Core Voltage (В) | 0,9–1,8 | 0,01 |
| Max. CPU Graphics Ratio (Multiplier) | 1(by CPU)–60 | 1 |
| CPU Graphics Voltage Override (В) | 0,6–1,7 | 0,005 |
| CPU Graphics Voltage Offset (В) | (+/–) 0,005–0,635 | 0,005 |

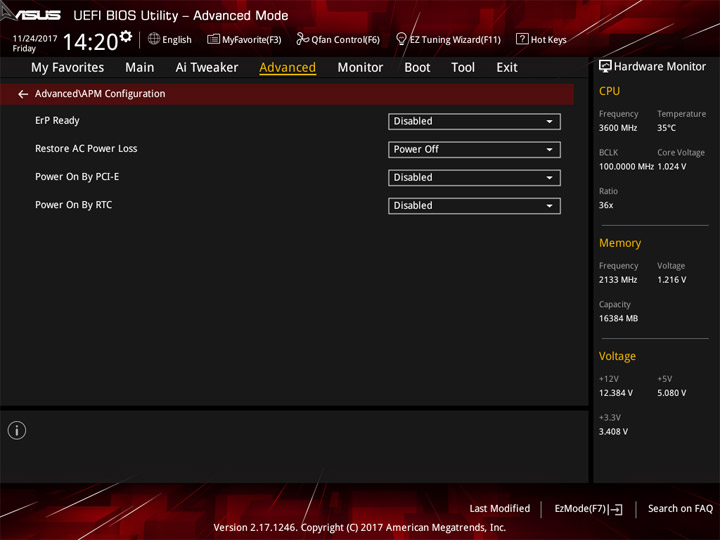

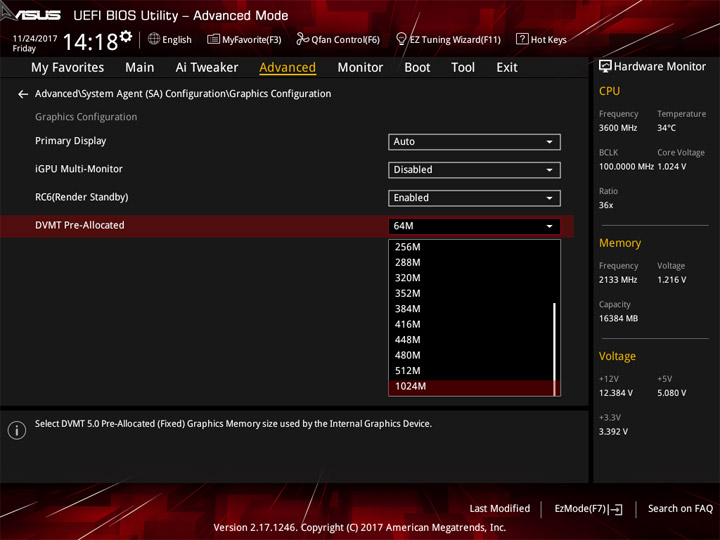

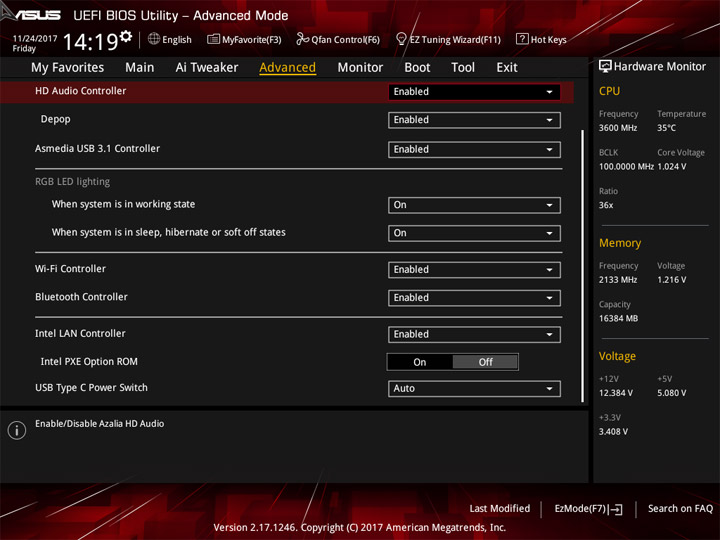

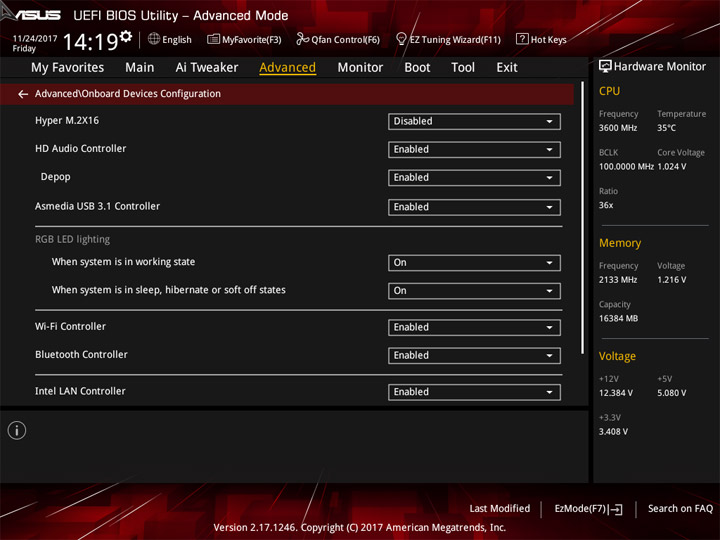

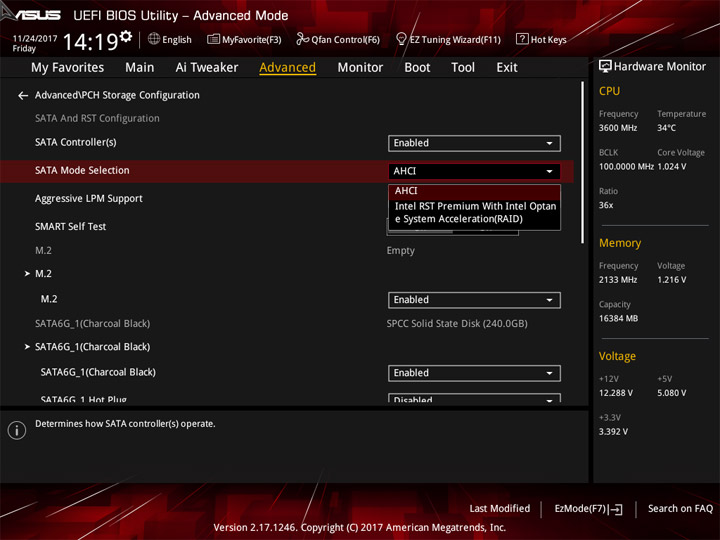

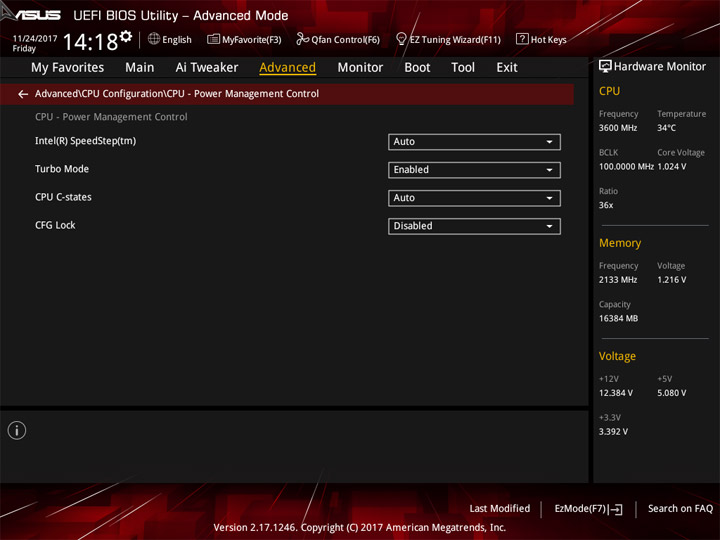

Управление подсветкой находится на базовом уровне, для грамотной работы потребуется установка особого ПО.

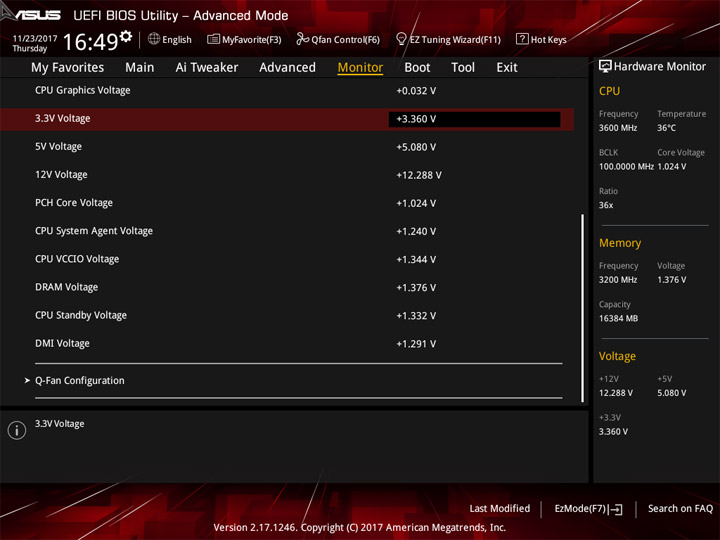

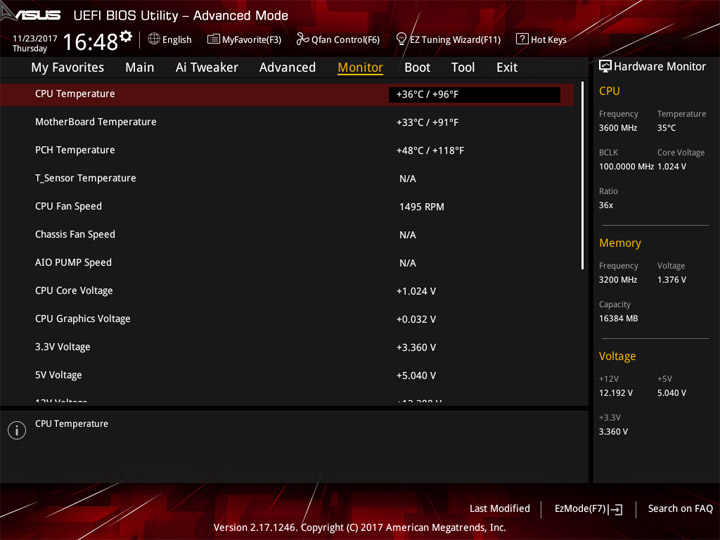

Термодатчика в области VRM нет, но есть возможность подключения одного внешнего (в комплекте поставки отсутствует).

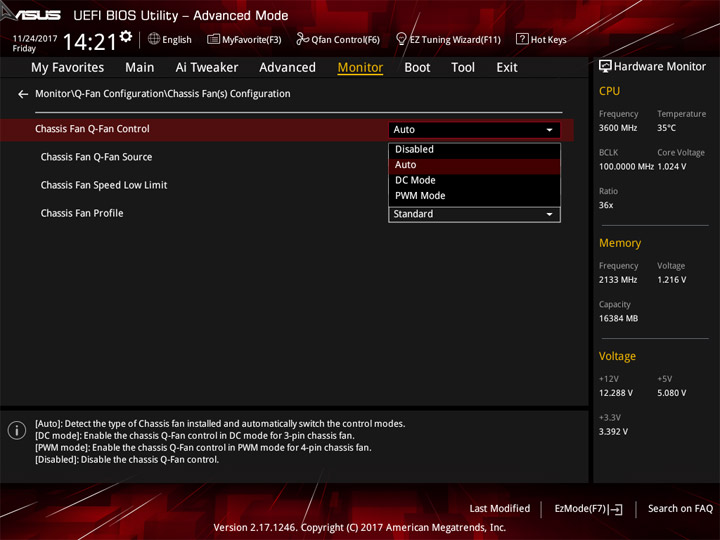

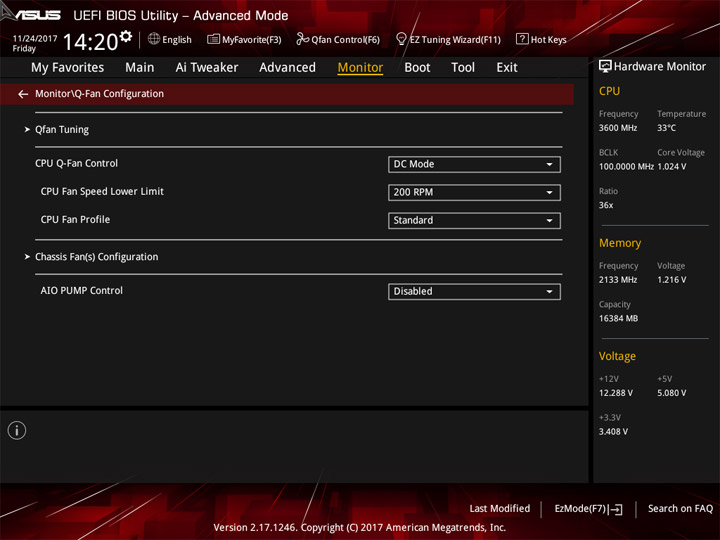

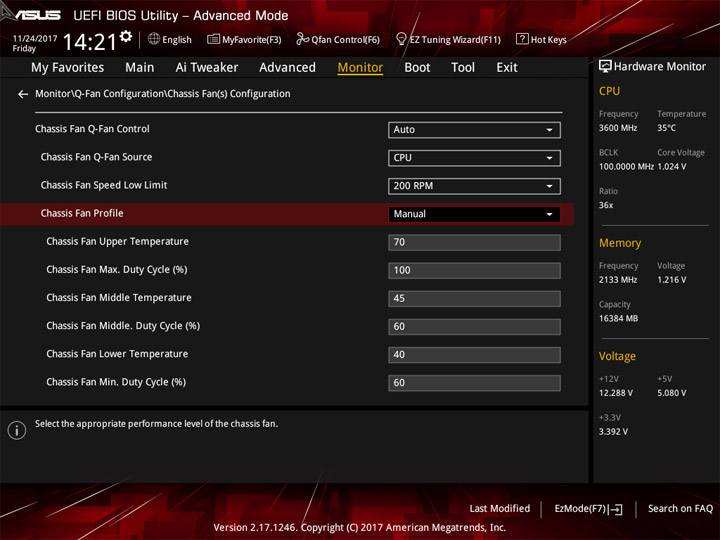

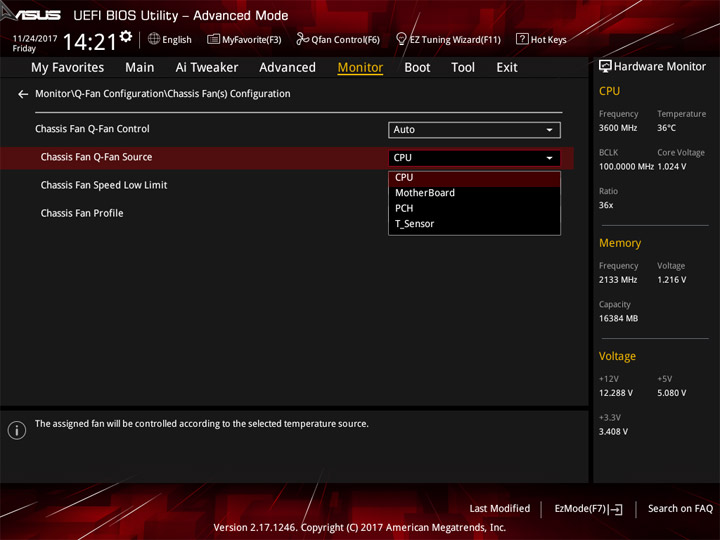

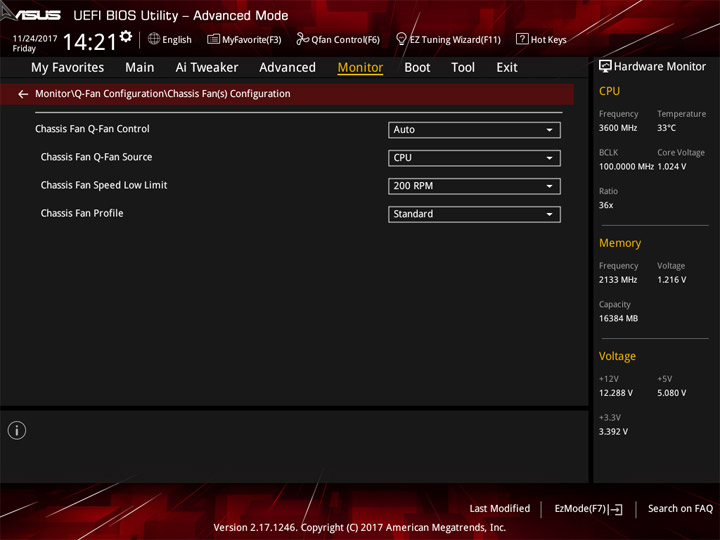

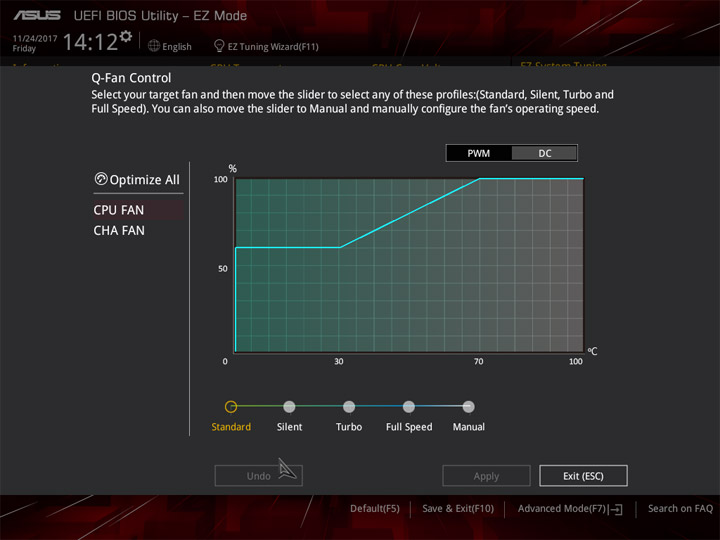

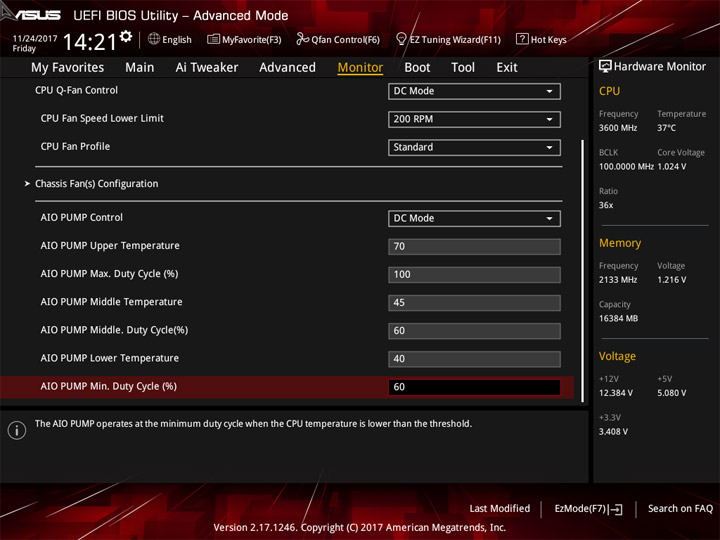

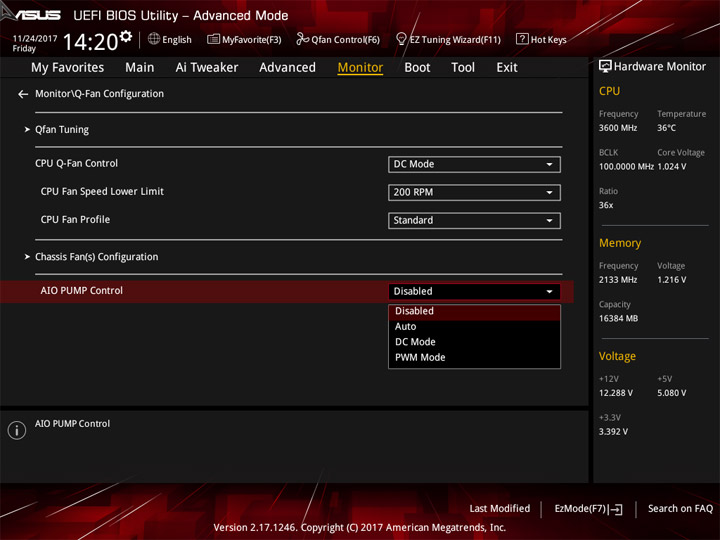

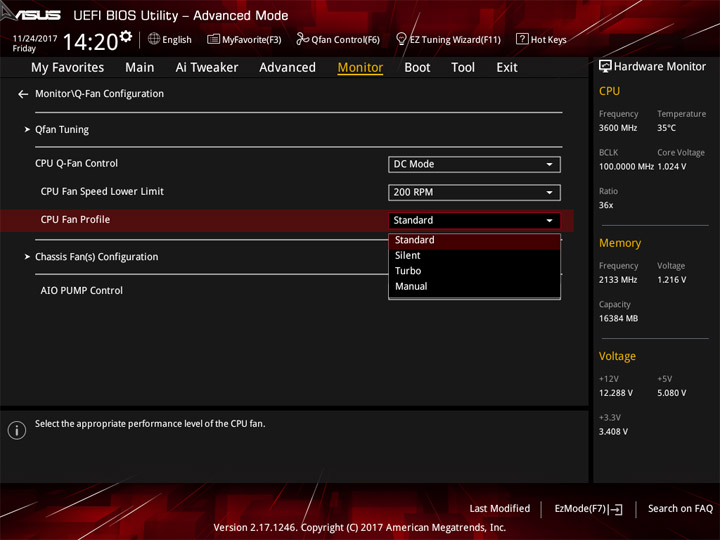

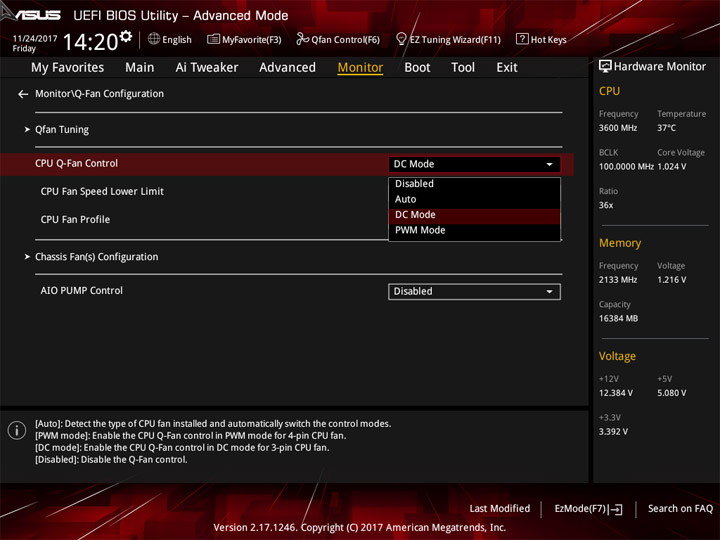

Использовать можно три независимых охладителя с любым типом подключения. У системного в роли опорной температуры можно будет указать любую из доступных переменных на плате.

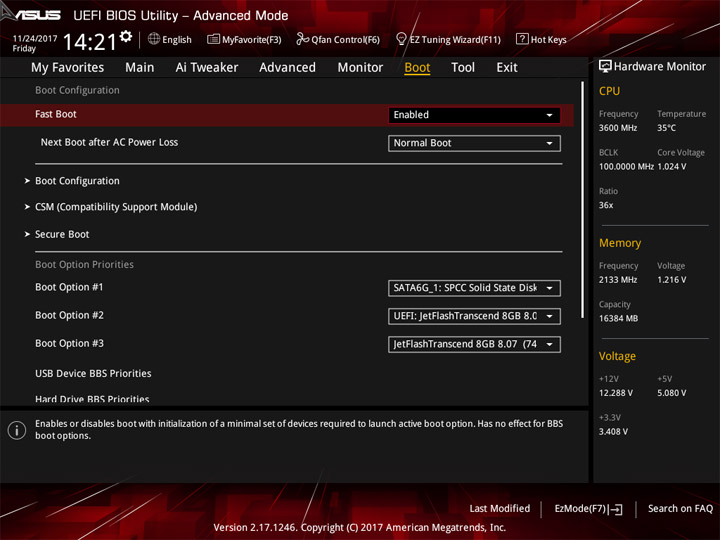

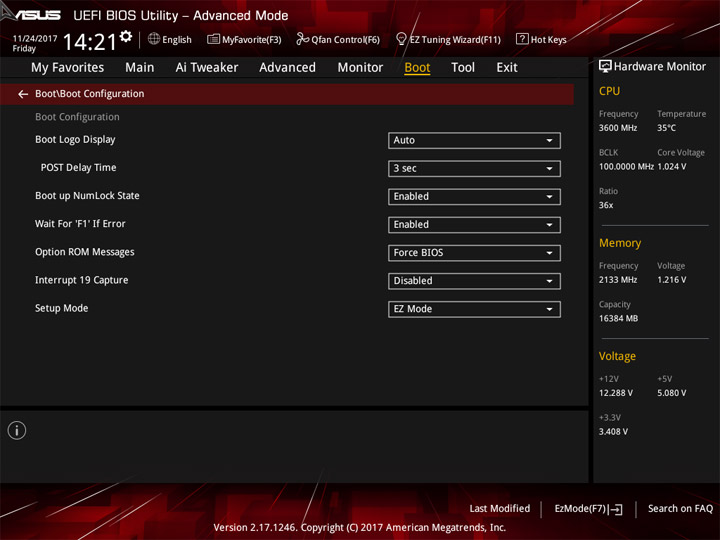

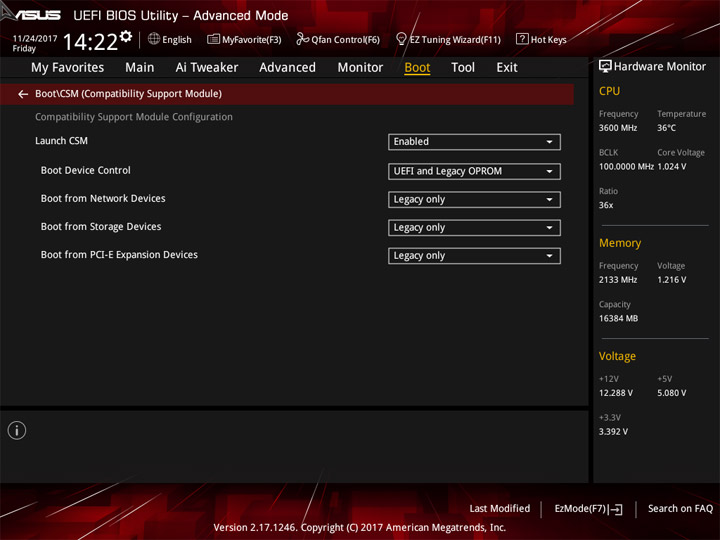

Проблем со скоростью инициализации оборудования не было даже при разгонных экспериментах, проверить настройки можно на странице Boot.

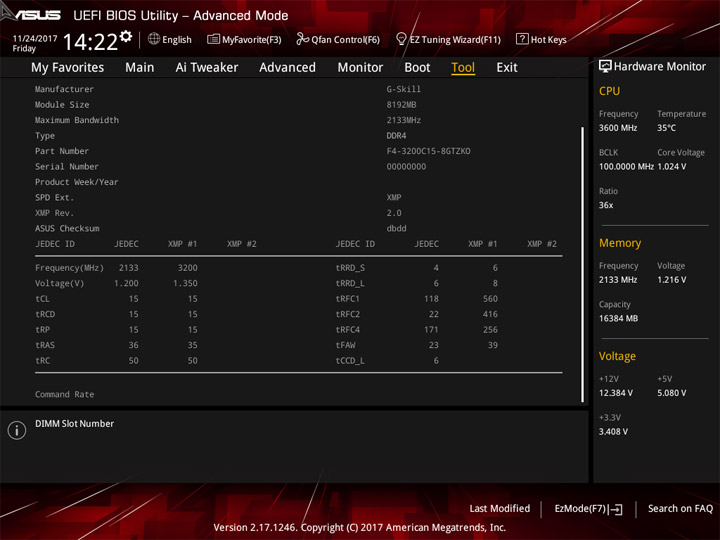

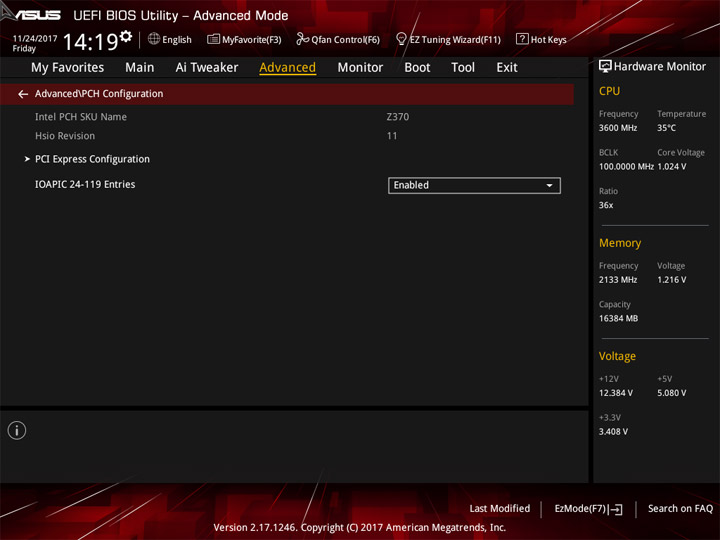

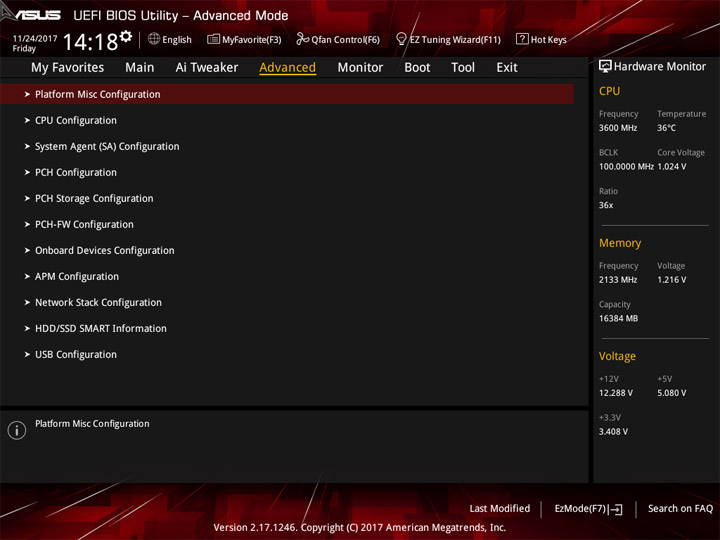

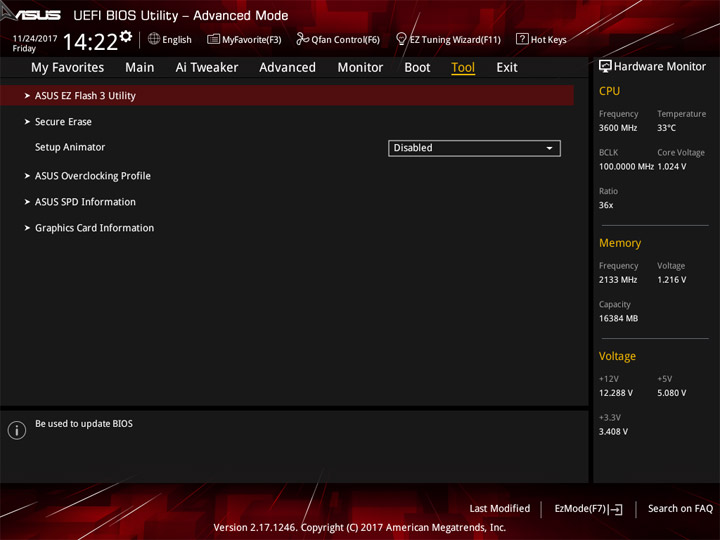

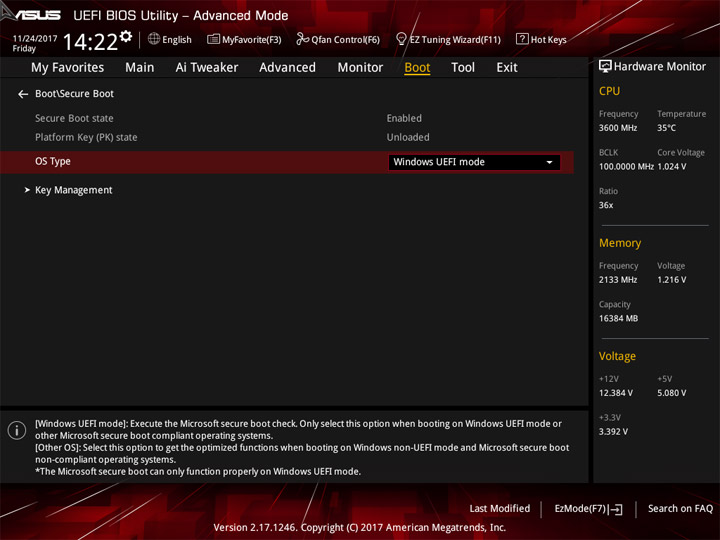

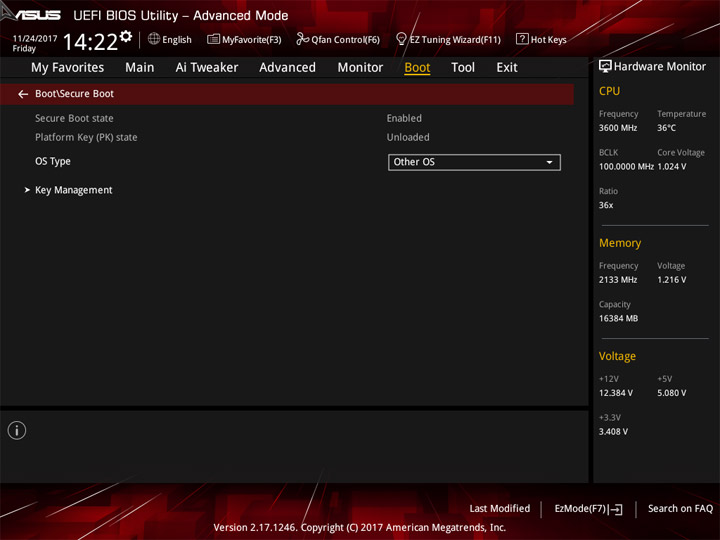

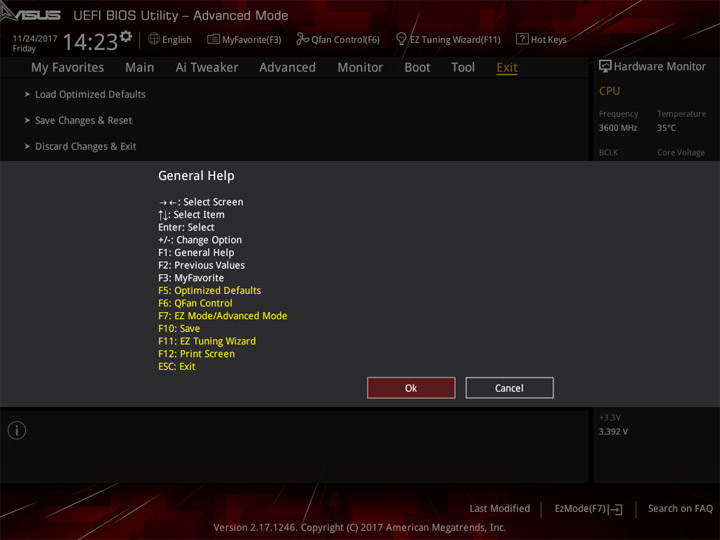

Среди фирменных инструментов есть полный ожидаемый набор, в частности, можно прямо из UEFI изучить возможности комплекта памяти. Также заготовлены восемь профилей для хранения настроек системы.
Комплектное ПО

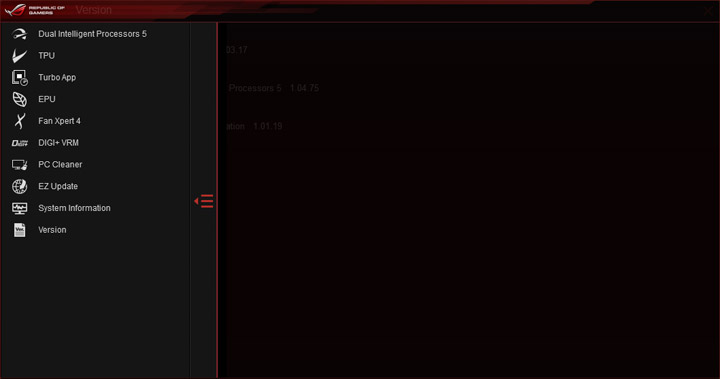

Предусмотрена хорошая комплектация программами разной направленности, как у всех игровых продуктов из серии ROG Strix. Вместе с тем, равносильный комплект присутствует в поставке плат разного рода, его характерна черта — бонусы для сетевой и звуковой подсистем.
| Программное обеспечение | |
|---|---|
| Фирменное | AI Suite 3 (Ai Charger, Dual Intelligent Processors 5, EZ Update, PC Cleaner, System Information), EZ Installer, Lighting Control (AURA), RAMCache II, User Experience Improvement Program |
| Звуковое | Sonic Radar III, Sonic Studio III |
| Сетевое | GameFirst IV, Overwolf (freeware) |
| Дополнительное | Clone Drive, DAEMON Tools (freeware), Intel XTU (freeware), ROG CPU-Z (freeware), WinZip (пробная версия на 30 дней) |

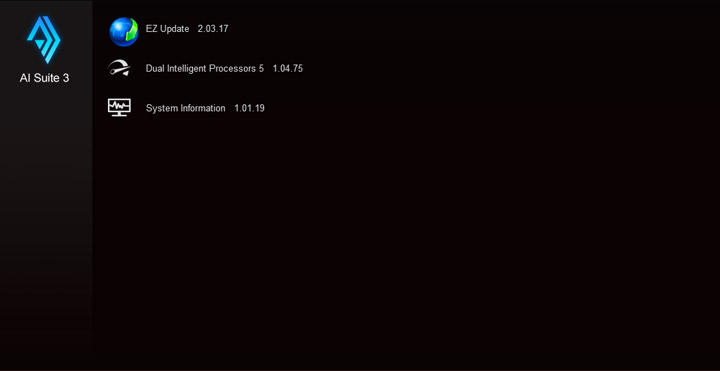

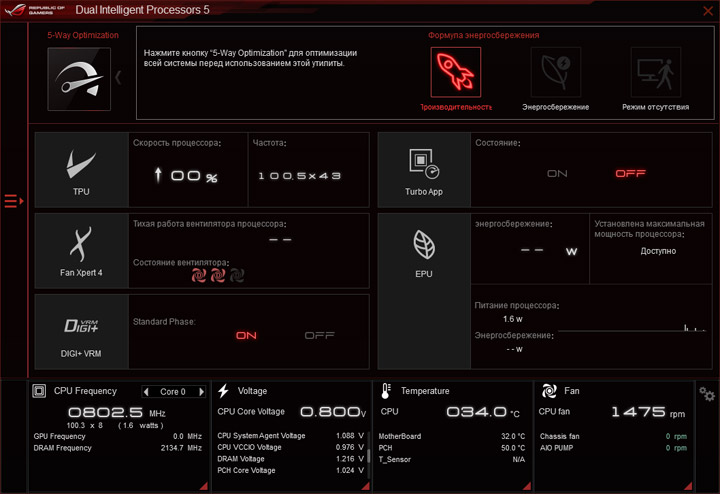

Остановимся на самых интересных и функциональных продуктах, а с прочими можно познакомится в ряде наших прошлых материалов. Итак, Ai Suite 3 пригодится для настройки системы из-под Windows. Ряд пунктов полностью продублирован согласно возможностям UEFI. Но есть и уникальные свойства, например, глубокая проработка схем функционирования вентиляторов, они сосредоточены в разделе Fan Xpert 4.

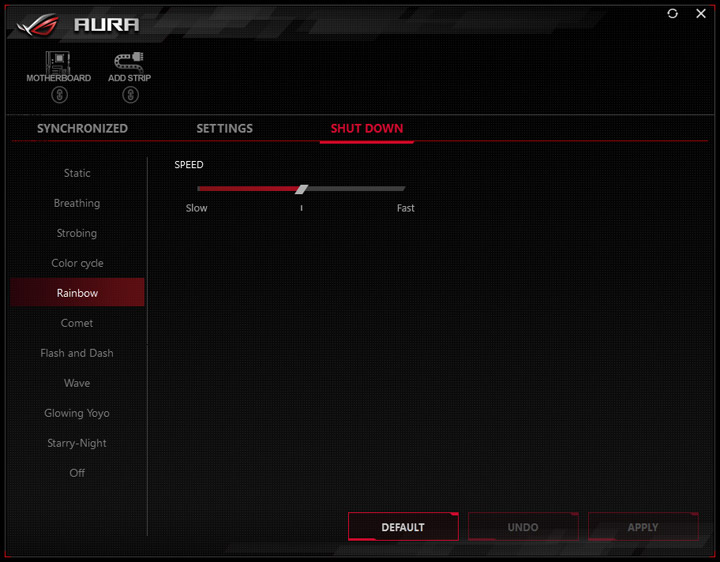

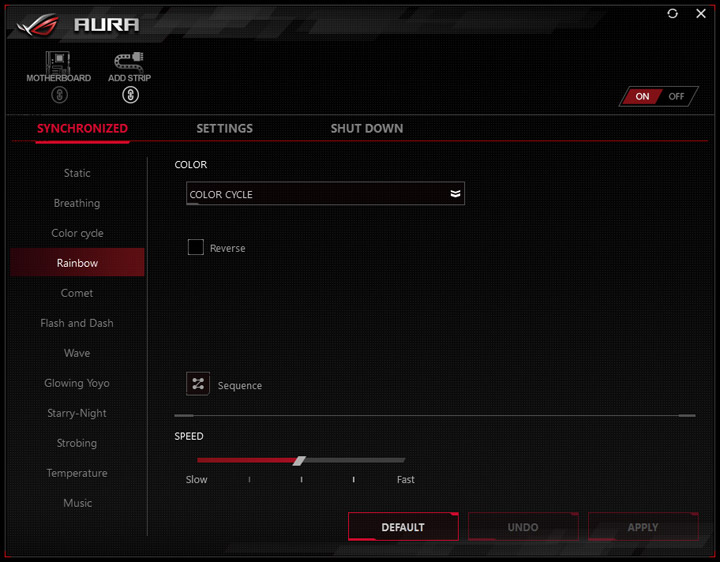

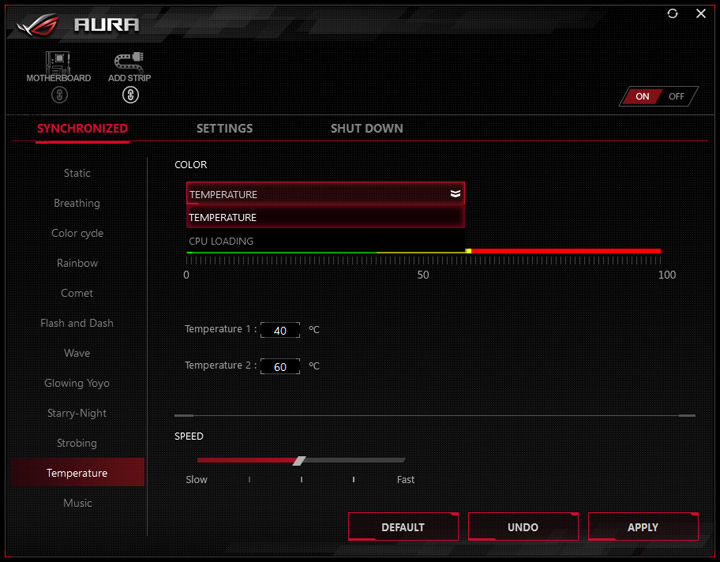

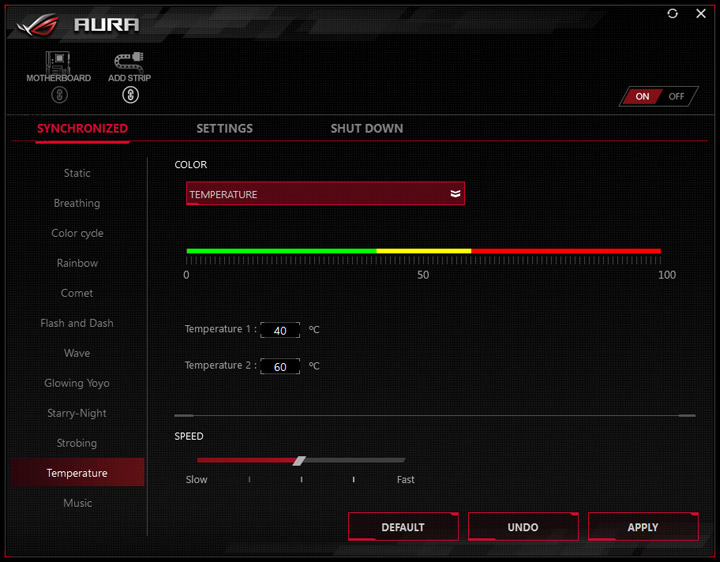

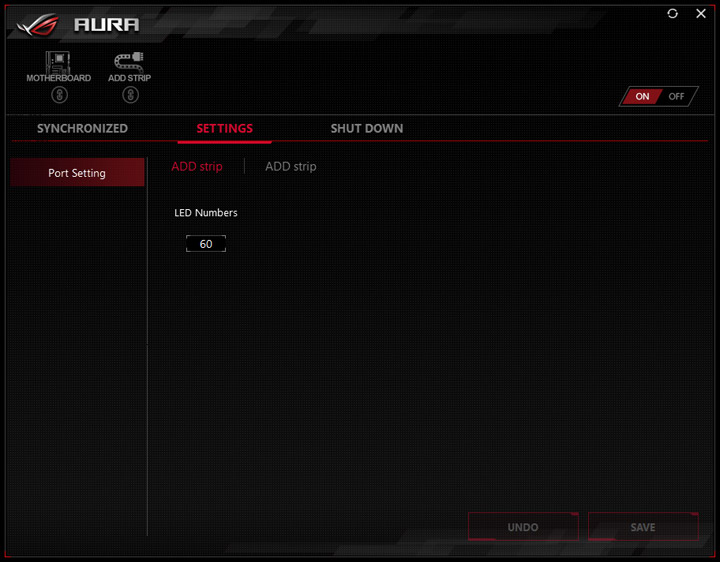

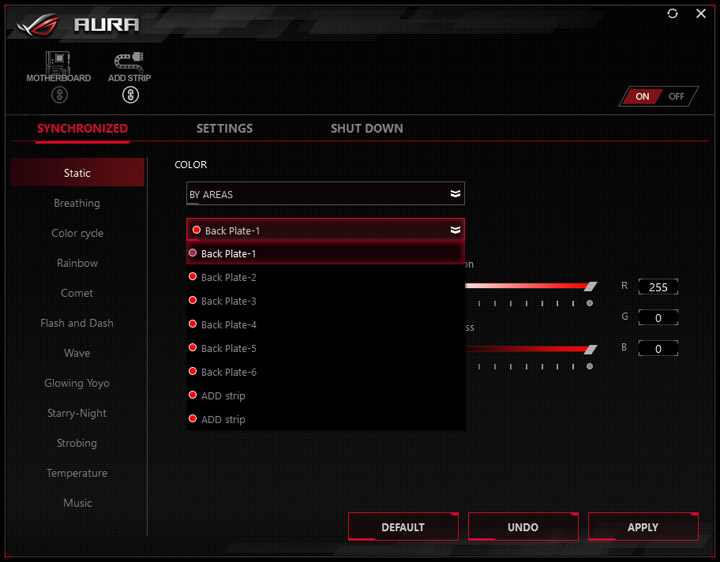

Подсветка регулируется из особой утилиты Aura.

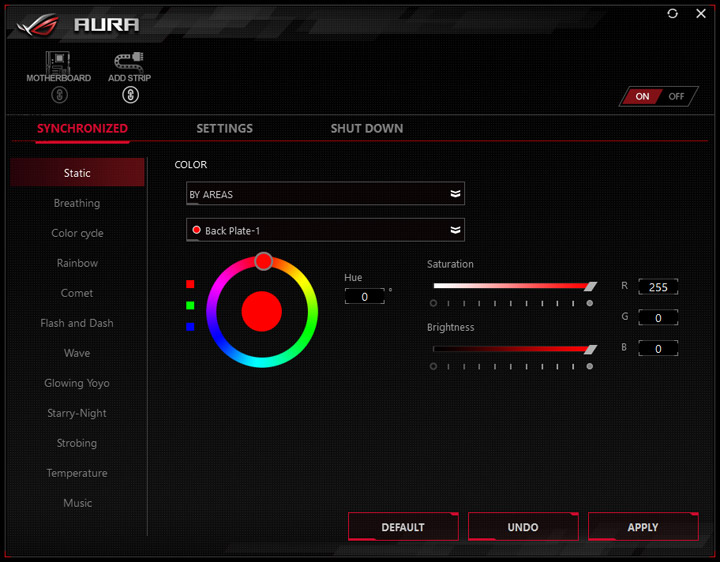

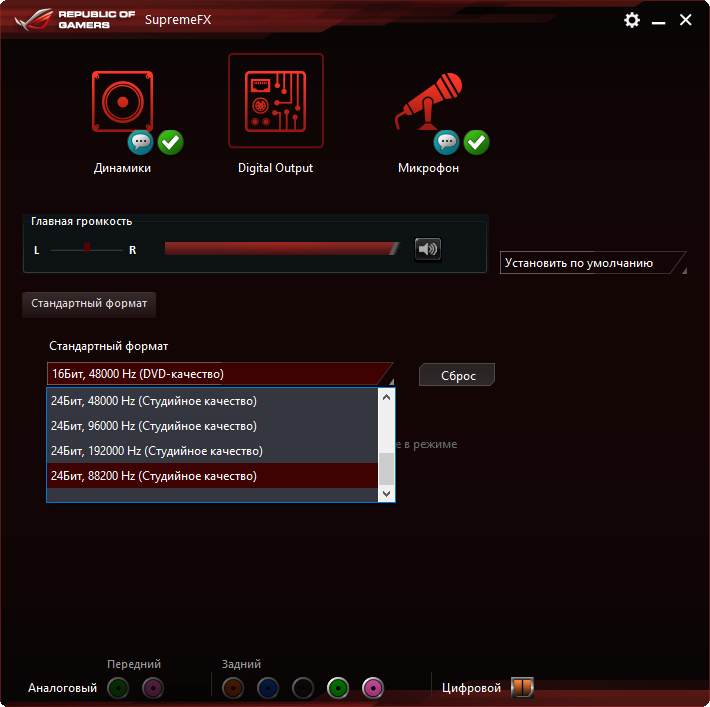

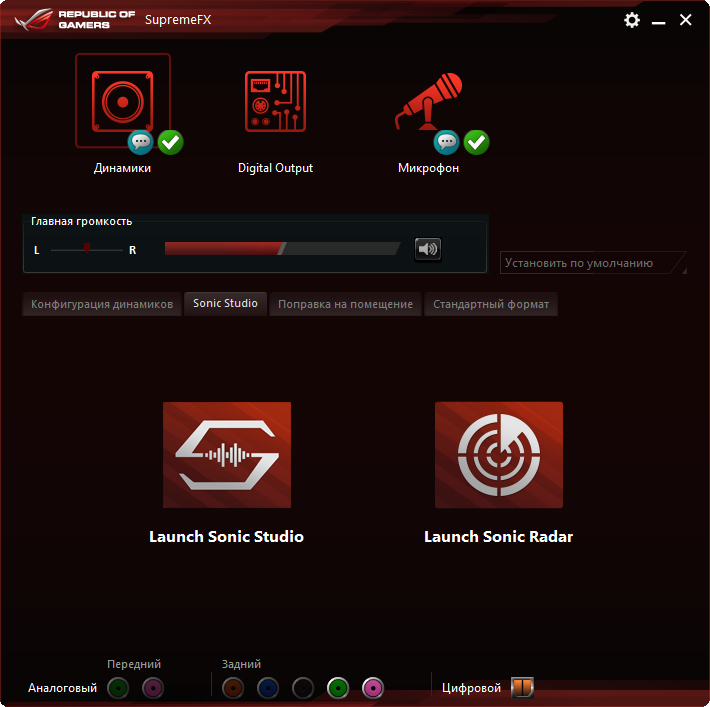

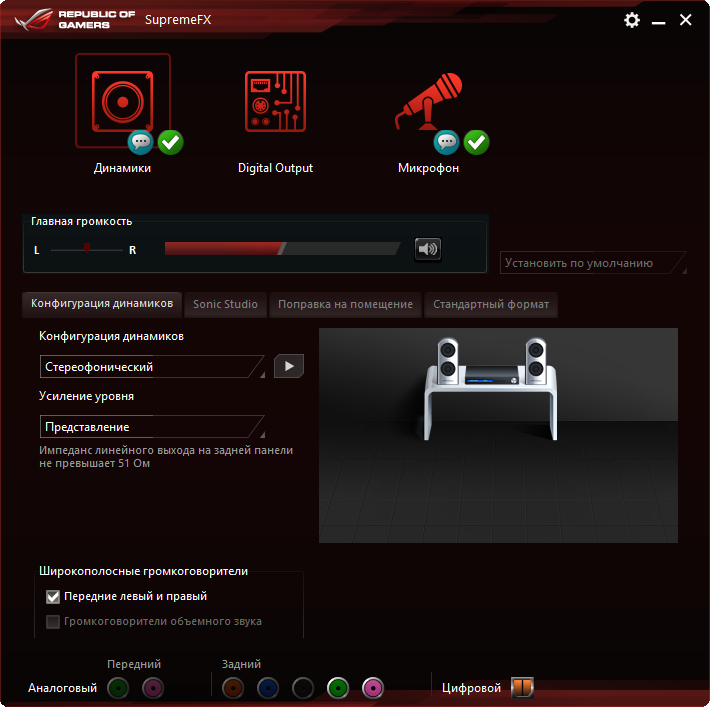

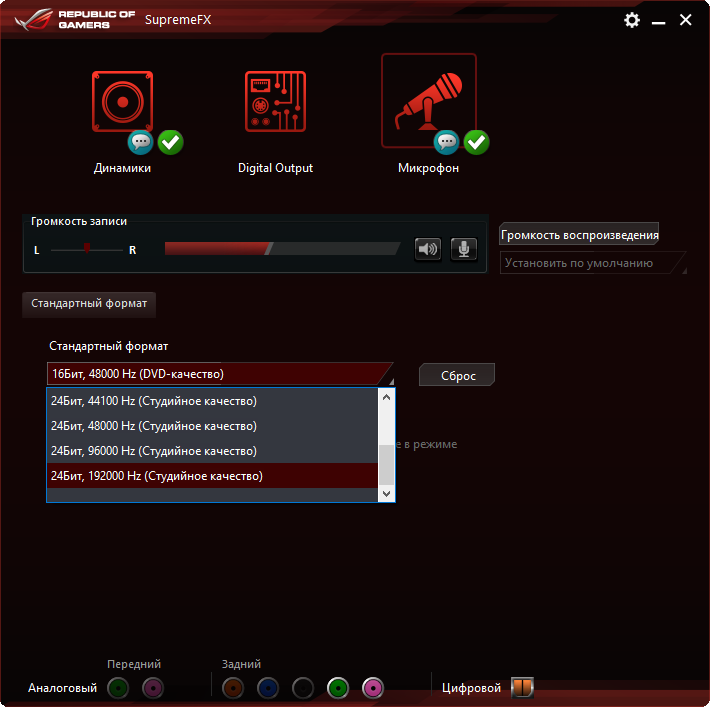

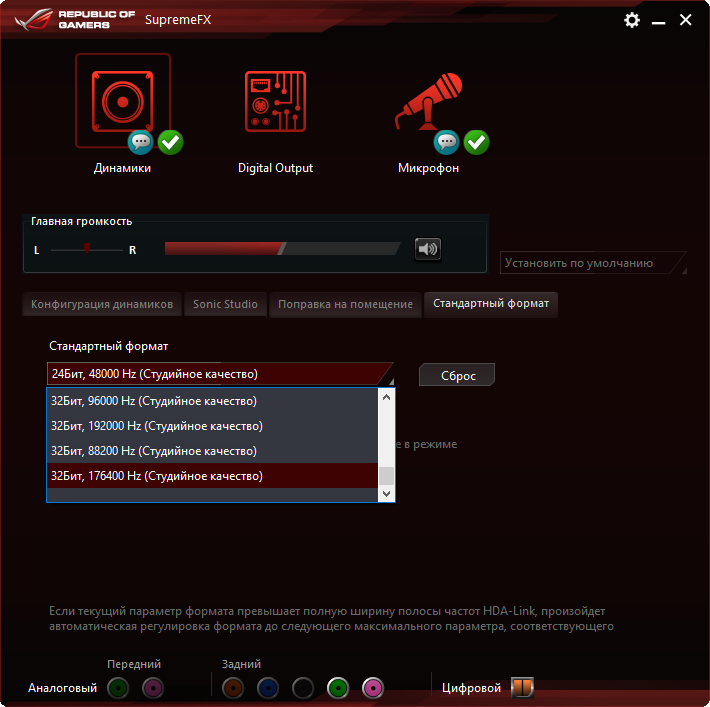

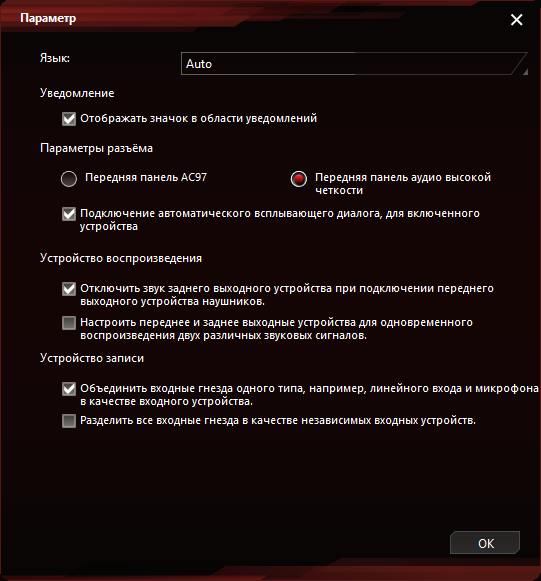

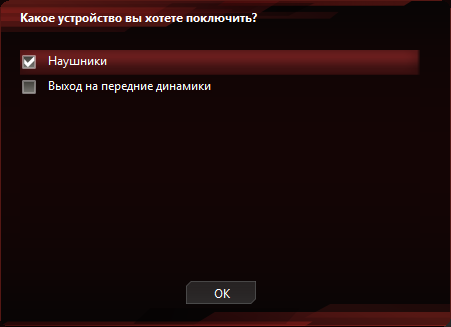

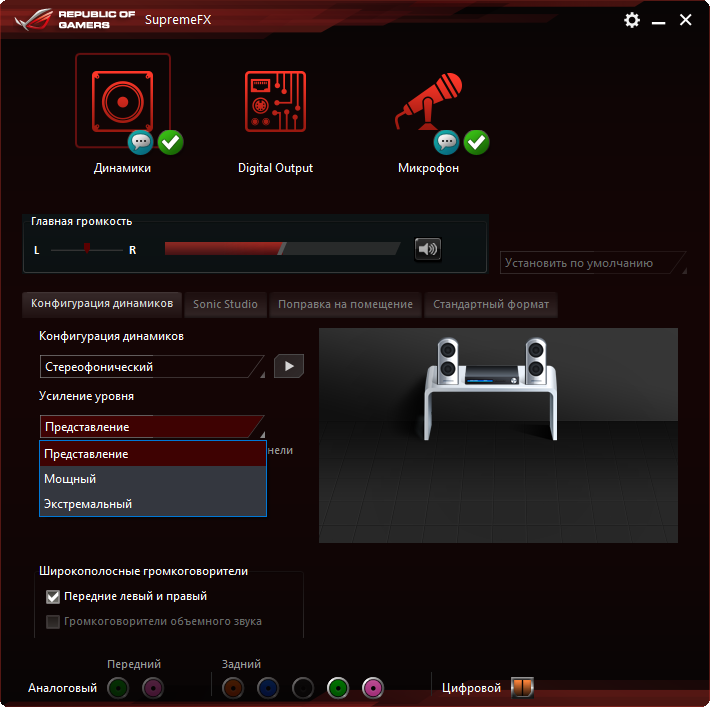

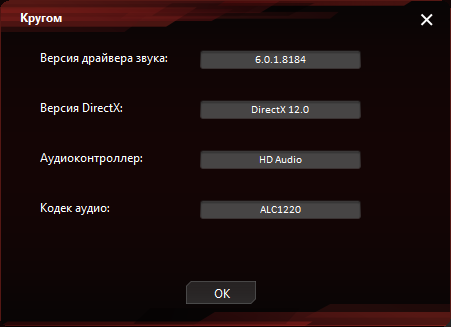

Наладка звука сперва проходит из фирменного конфигуратора Realtek, есть два профиля для подключаемого оборудования.

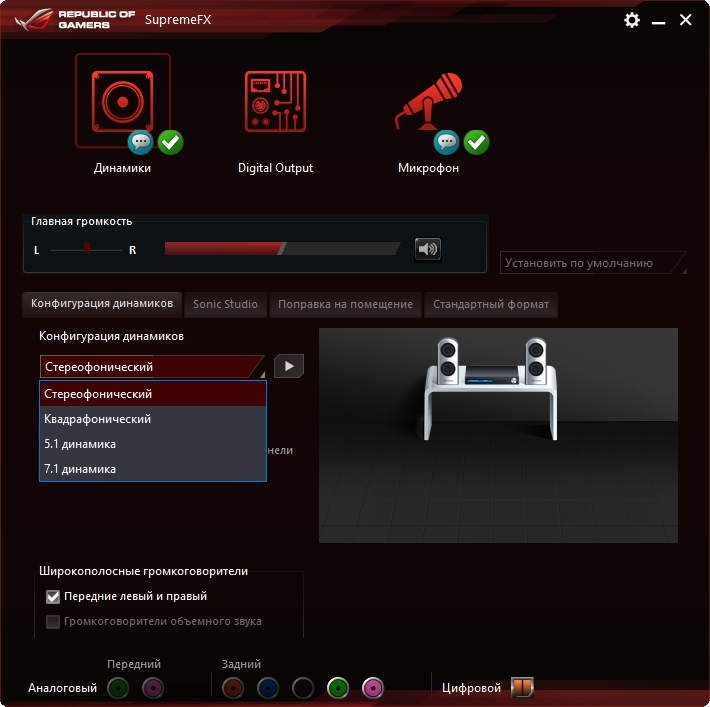

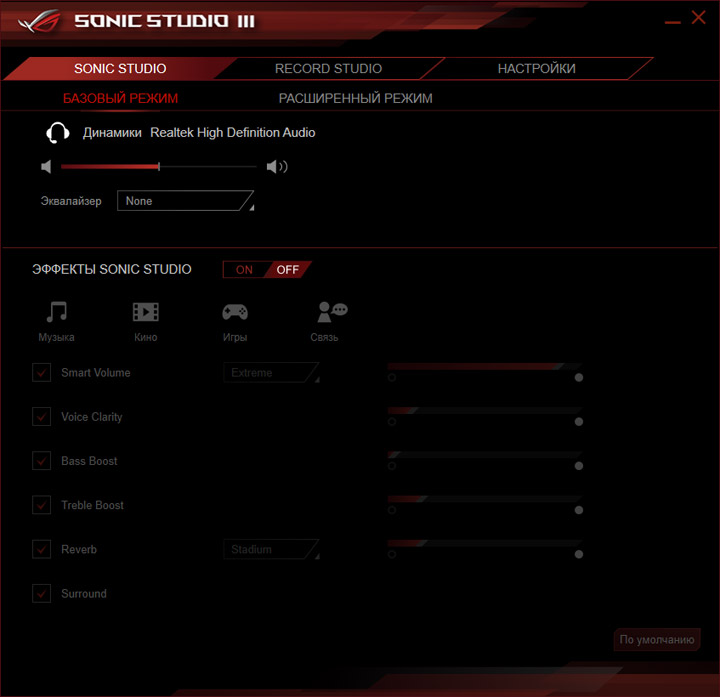

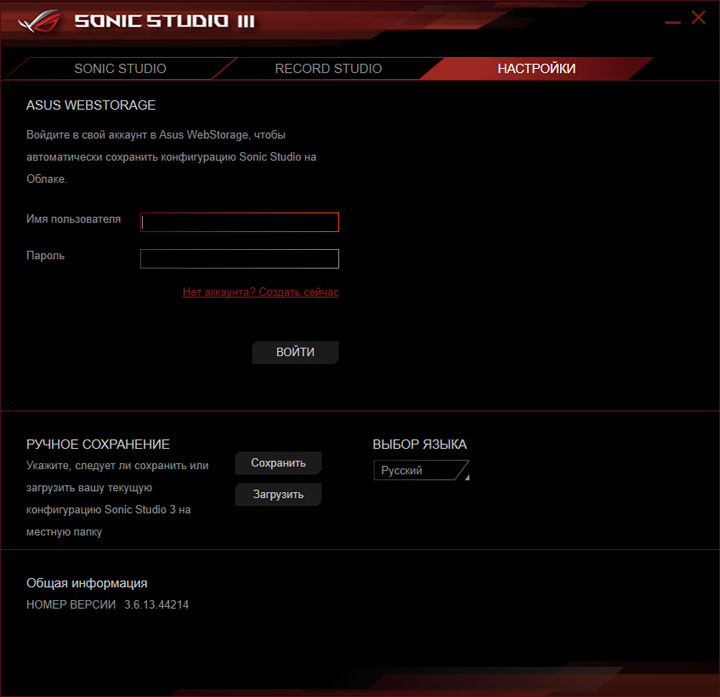

Облагородить звучание, либо придать ему те черты, которых не хватает с базовыми настройками, поможет Sonic Studio III.

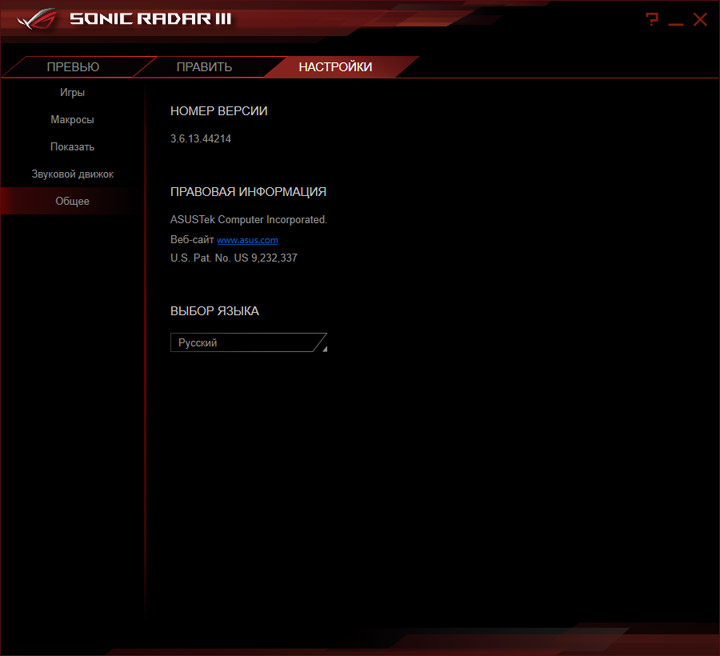

Для любителей игр стиля FPS припасена ещё одна утилита — Sonic Radar III.

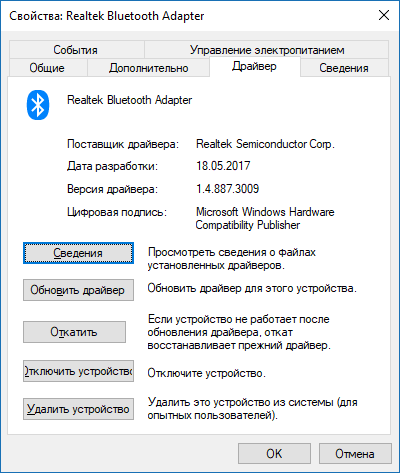

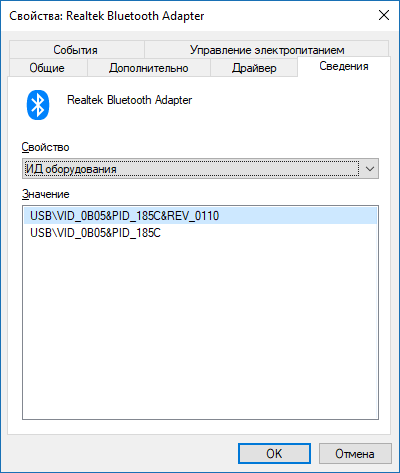

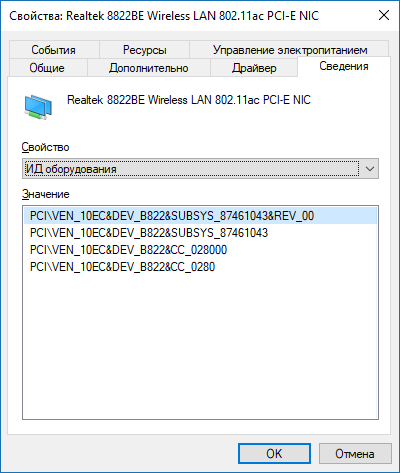

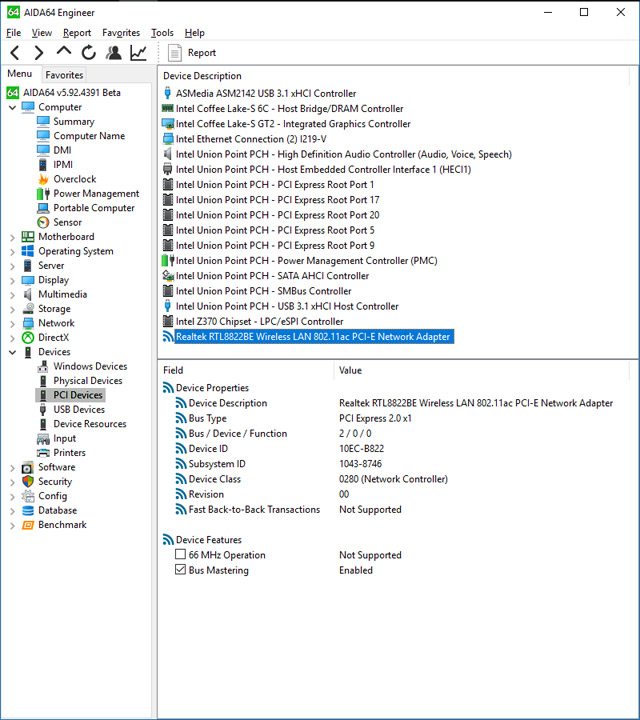

Беспроводной адаптер, как уже отмечалось, равнозначен прежде виденной модели в составе старшей платы из семейства ROG Strix Z370.
Тестовый стенд
В состав стенда вошли:
- процессор: Intel Core i5-8600K (3,6 ГГц);
- кулер: Cryorig R1 Ultimate;
- термоинтерфейс: Noctua NT-H1;
- память: G.Skill TridentZ F4-3200C15D-16GTZKO (2x8 ГБ, 3200 МГц, 15-15-15-35-2T, 1,35 В);
- видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: SilverStone SST-ST65F-PT (650 Вт);
- операционная система: Windows 10 Pro x64;
- драйверы: Intel Chipset Software Installation Utility (10.1.1.44), Intel Management Engine Interface (11.7.0.1037), Intel IGP Driver (22.20.16.4785), Intel Rapid Storage Technology Driver (15.8.1.1007), GeForce 385.69 (22.21.13.8569), PhysX 9.17.0524.
Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.
В качестве тестов использовались следующие приложения:
- AIDA64 5.92 (Cache & Memory benchmark);
- Super PI 1.5 XS;
- wPrime 2.10;
- x265 HD Benchmark;
- Maxon Cinebench R15;
- POV-Ray 3.7.0;
- LuxMark v3.1;
- Futuremark 3DMark 13;
- DiRT 3 Complete Edition (1.2.0.0);
- Hitman: Absolution (1.0.447.0);
- Grand Theft Auto V (1.0.877.1);
- Rise of the Tomb Raider (1.0.668.1).
За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:
| Продукт | Версия микрокода | AIDA64 | BenchDLL | 3DMark 13 | Windows 10 |
|---|---|---|---|---|---|
| ASUS ROG Strix Z370-I Gaming | 0430 | 5.92.4391 | 4.3.759-x64 | 2.4.3819 | 10.0.16299.64 |
| ASRock Fatal1ty Z370 Gaming K6 | P1.20 | 5.92.4383 | 4.3.759-x64 | 2.4.3819 | 10.0.16299.64 |
| ASUS ROG Maximus X Apex | 0401 | 5.92.4383 | 4.3.759-x64 | 2.4.3819 | 10.0.16299.19 |
| MSI Z370 Gaming Pro Carbon AC | A.00 | 5.92.4370 | 4.3.759-x64 | 2.4.3819 | 10.0.15063.674 |
| ASUS ROG Strix Z370-E Gaming | 0410 | 5.92.4358 | 4.3.759-x64 | 2.3.3732 | 10.0.15063.632 |
Результаты тестирования

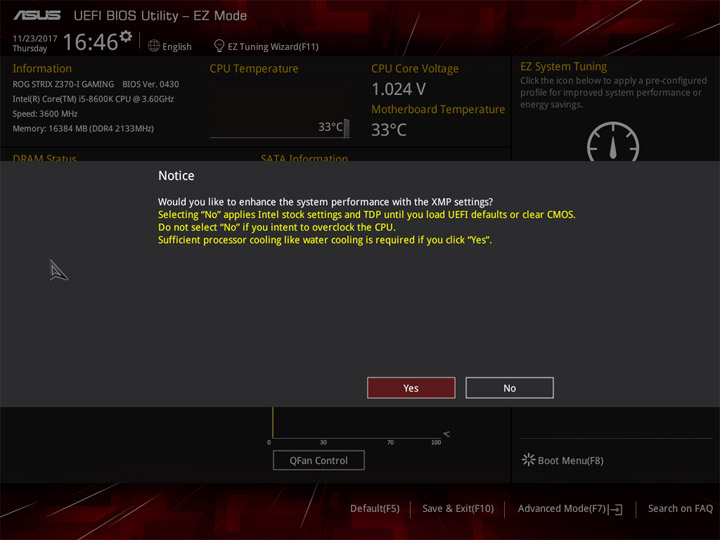

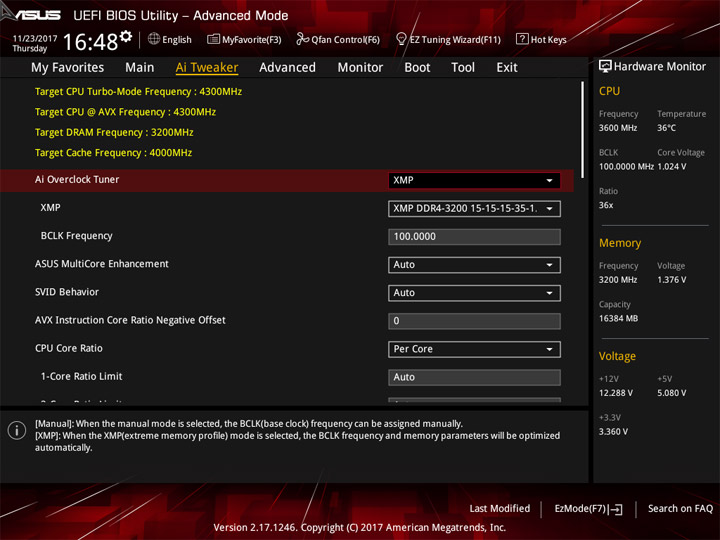

Перед началом замеров все настройки устанавливались в начальное положение, активировался лишь профиль XMP.
Частотная формула процессора соответствовала схеме работы Turbo Boost, то есть во время тяжёлых задач она равнялась 4,1 ГГц, тогда как в самых простых случаях могла вырасти до 4,3 ГГц. Ближайший ориентир по производительности — MSI Z370 Gaming Pro Carbon AC.

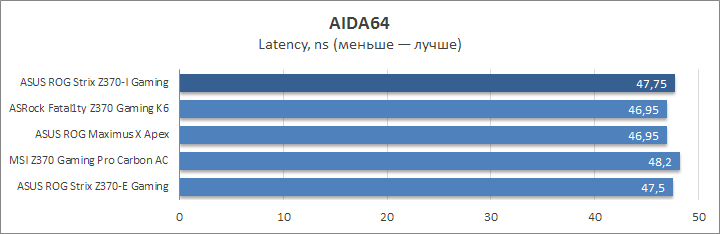

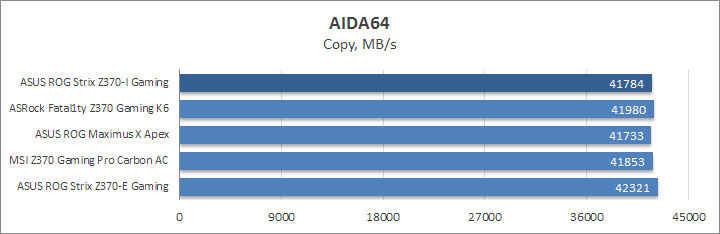

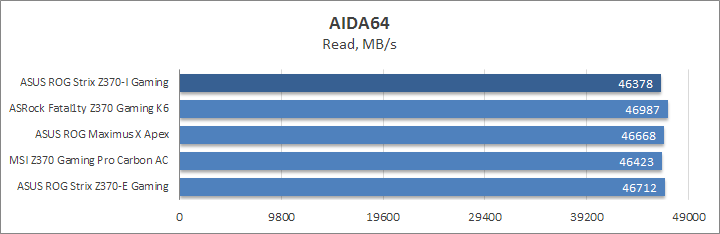

ОЗУ работает ожидаемо быстро.

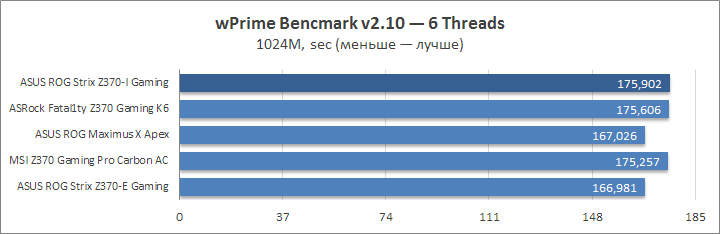

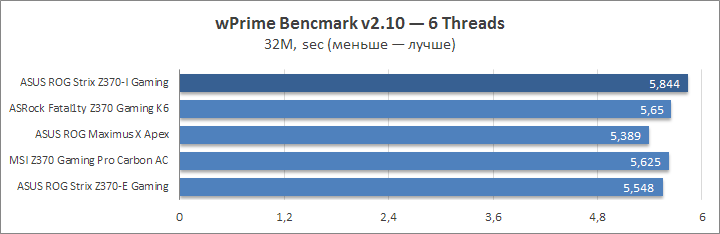

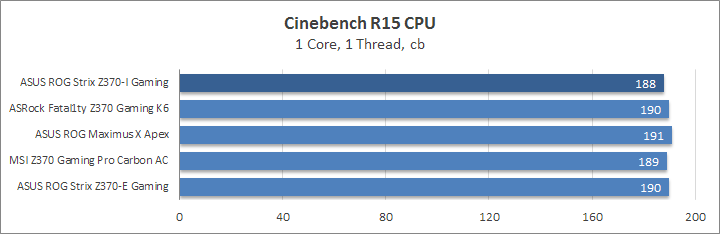

Испытуемая пусть и не намного, но всё же отстала от всех полноразмерных плат в простых бенчмарках.

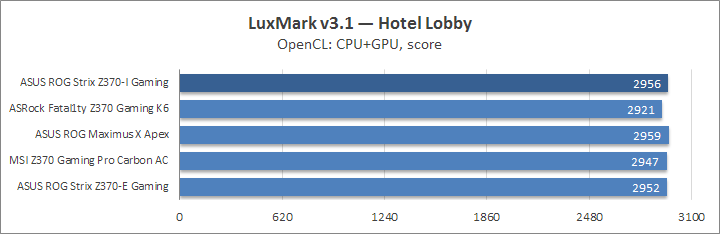

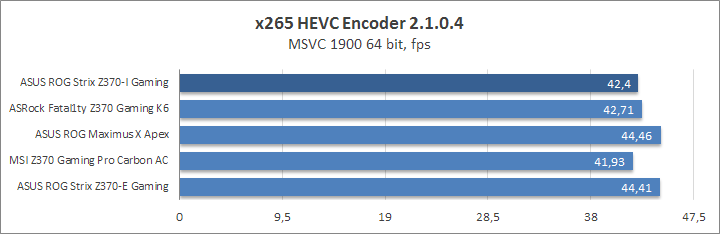

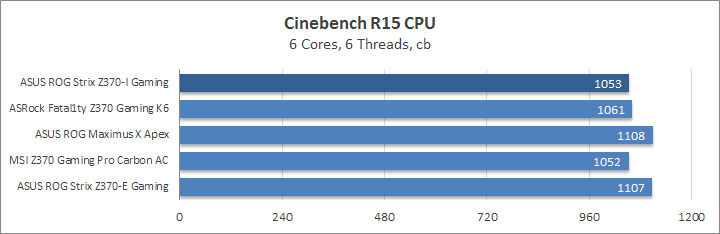

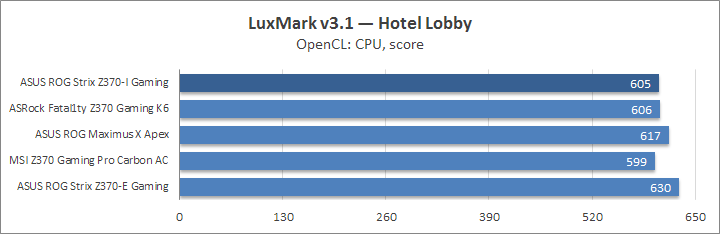

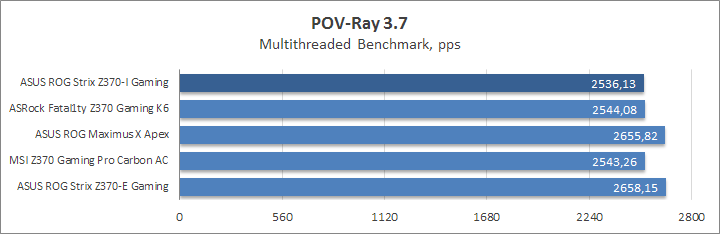

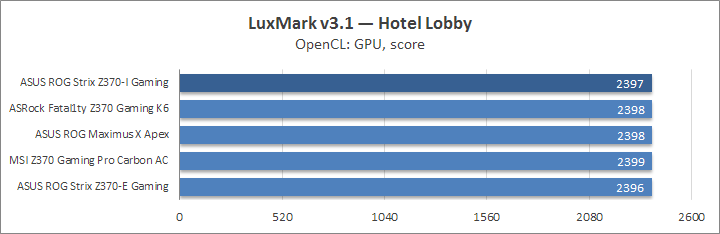

В ряде задач, более приближённым к реальной нагрузке, она всё так же замыкала рейтинги, но кое-где смогла пробиться в середину группы.

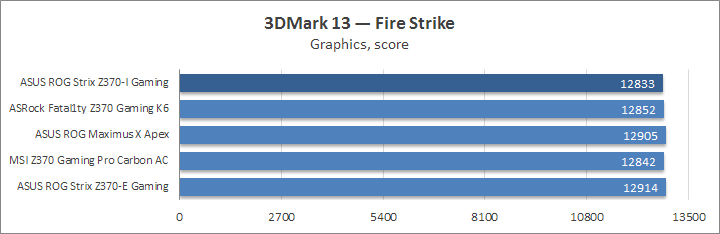

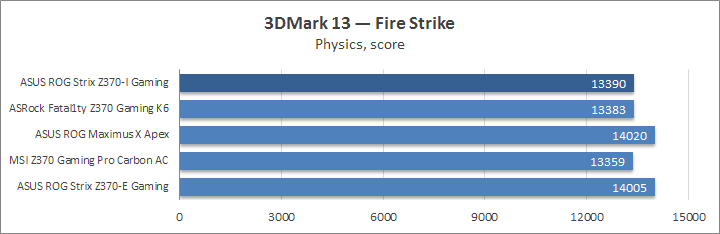

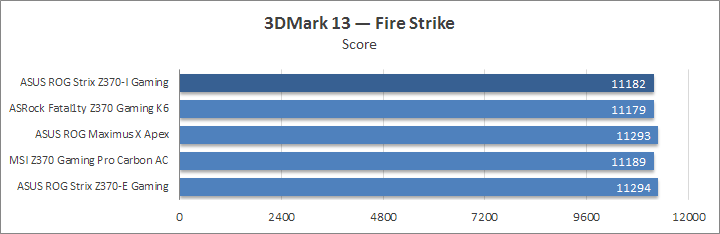

Подтест «Physics» из состава Fire Strike позволил новинке обойти ближайшего конкурента.

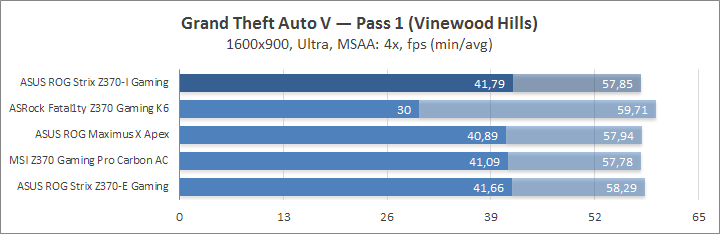

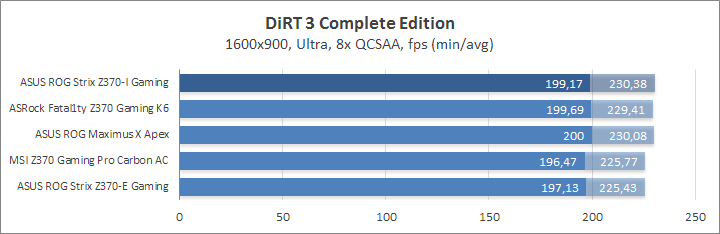

За счёт высокой производительности подсистемы памяти, испытуемая хорошо выступила в DiRT 3.

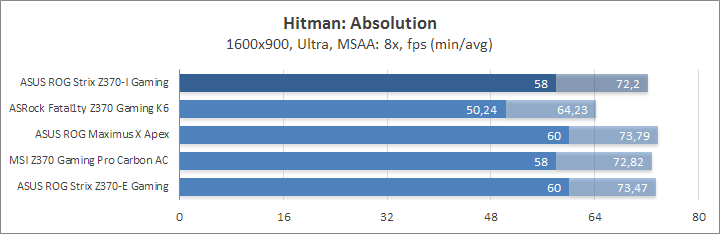

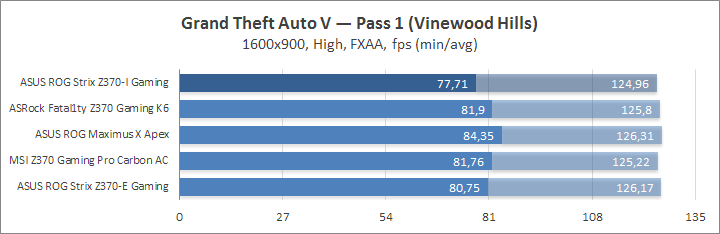

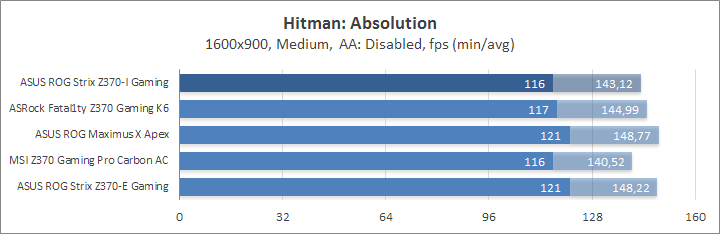

Hitman: Absolution чётко расставил участниц тестирования согласно действующим частотам у процессора.
Хуже всего рассматриваемая модель выступила в ROTTR, но тут её поведение всё же заметно удачнее, чем у прошлого визитёра нашей лаборатории.

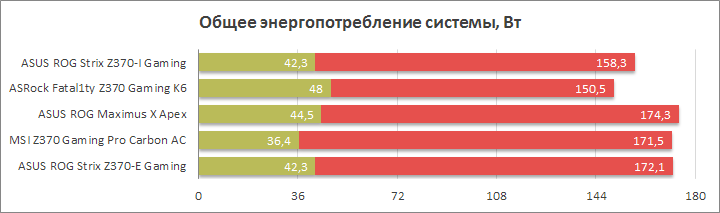

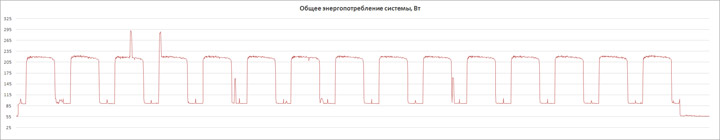

Энергопотребление системы
Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (29.3). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.
Учитывая габариты ROG Strix Z370-I Gaming, вполне ожидаемо выглядят её энергоэффективные показатели. При активации XMP заметно повышались вспомогательные CPU SA и IO — до 1,352 и 1,248 В соответственно. Уровни PCH и DRAM Voltage составили 1,024 и 1,36 В. На процессоре роста выше 1,168 В я не зафиксировал. Это заметно меньше, чем с другими платами, чем нетрудно объяснить и разницу в потреблении, это даже без учёта частотной формулы процессора, которая тоже наверняка оказывает влияние. Кроме того, я хочу отметить динамическую частоту Uncore, чего прежде я не наблюдал ни у одной из плат, значит, не зря разработчики уделили вопросу энергоэффективности столько внимания, добавив в UEFI ряд дополнительных пунктов.
Разгонный потенциал
Для разгонных испытаний использовался инженерный нескальпированный Core i5-8600K.

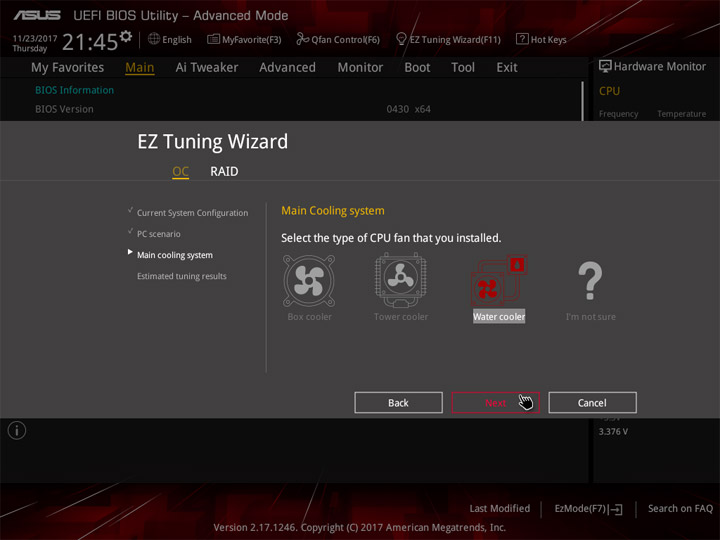

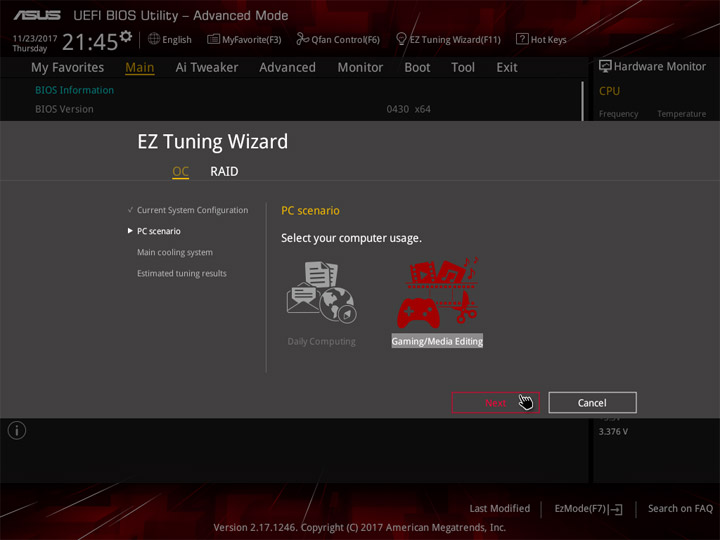

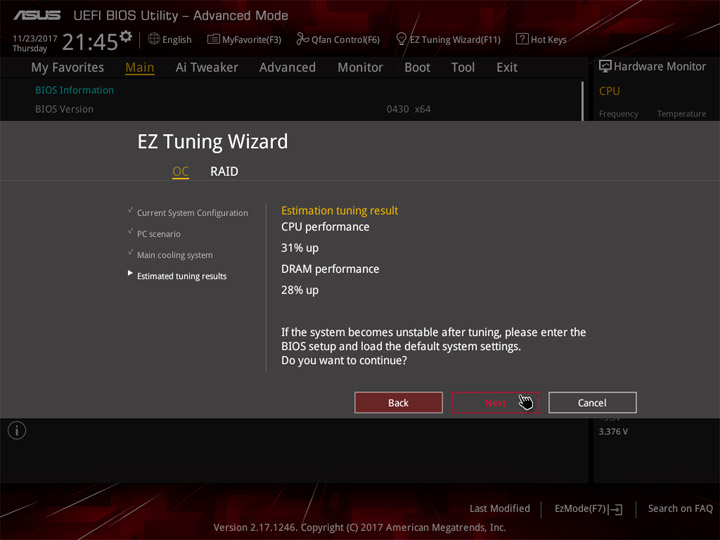

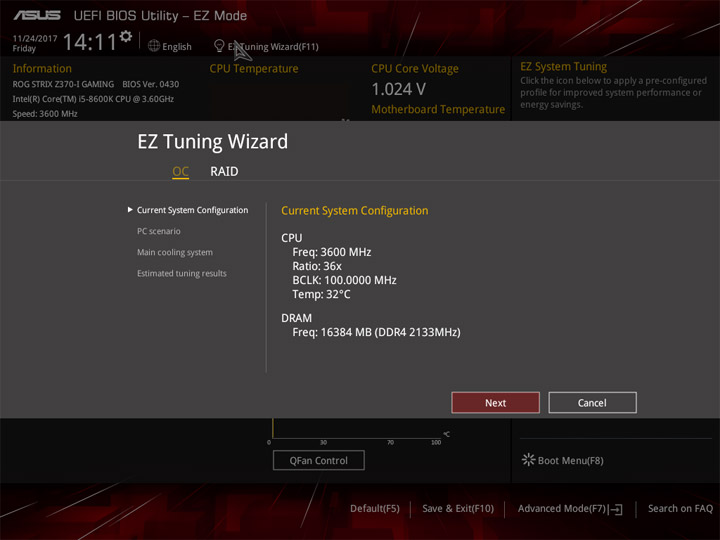

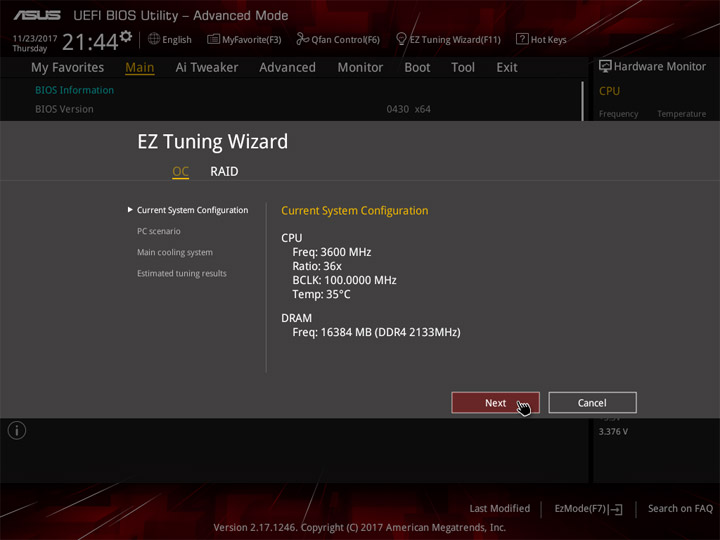

Уже на третьей к ряду плате от ASUS сценарии Ez Tuning Wizard идентичны, во всяком случае максимальные пределы по оверклокингу тут составляют 4738 МГц для CPU и 2746 МГц для DRAM. Вспомогательные IO и SA, как и в случае активации XMP, растут до высоких отметок.

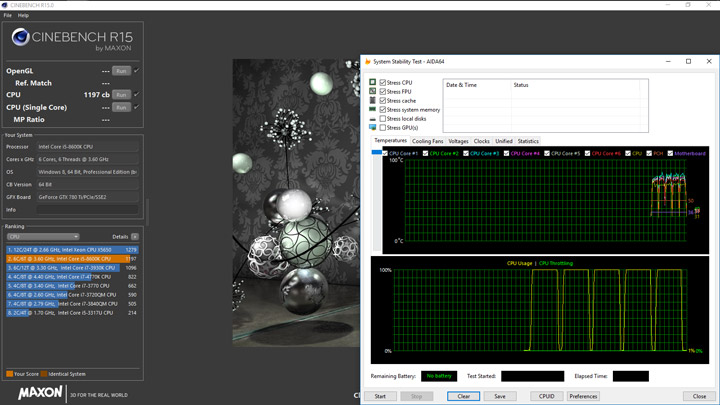

Система работала стабильно, как и ряд несложных программ, однако привлечение к проверке LinX тут же приводило к перегреву.

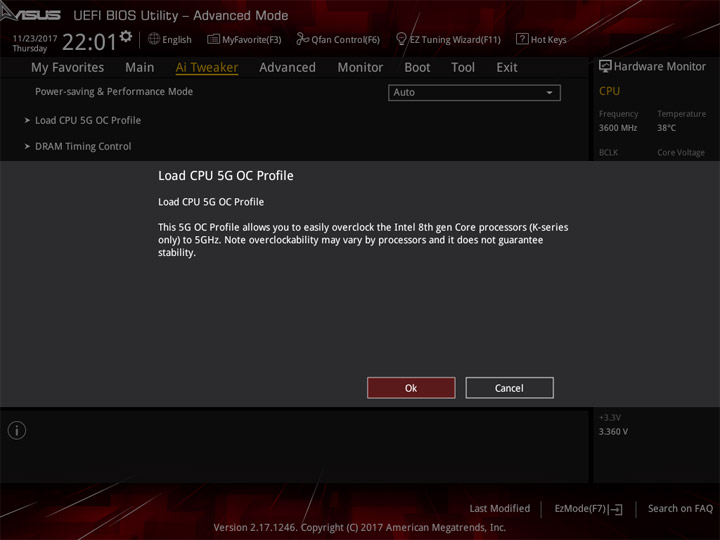

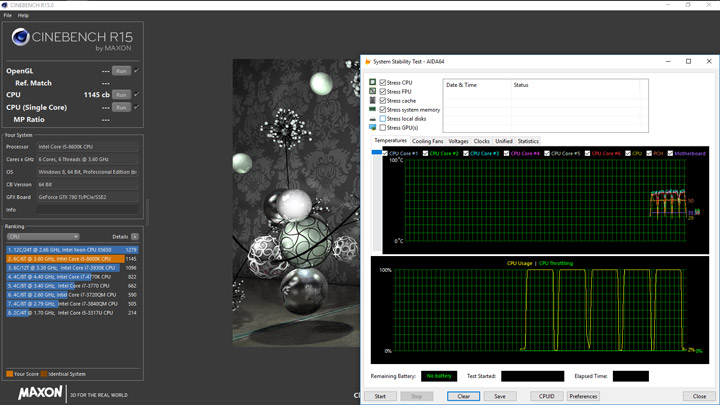

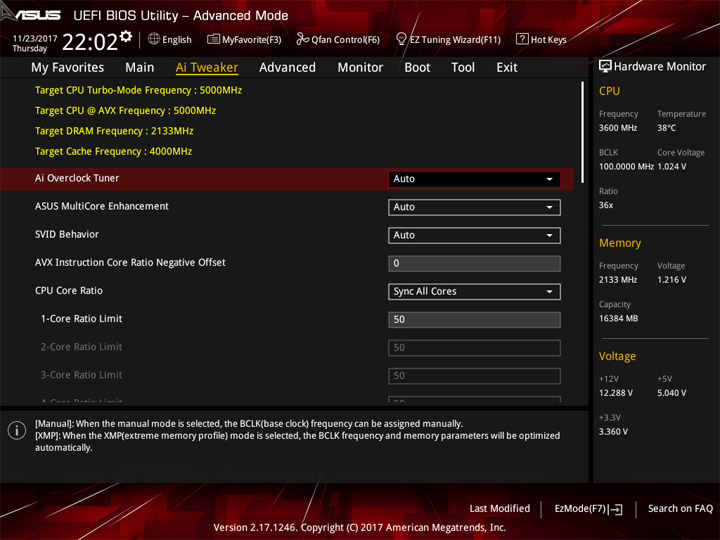

Испытуемая может предложить пользователю и готовый профиль «5G OC», где затрагивается исключительно множитель процессора.
Как и в прошлый раз, всё работает корректно ровно до тех пор, пока не запустить LinX.

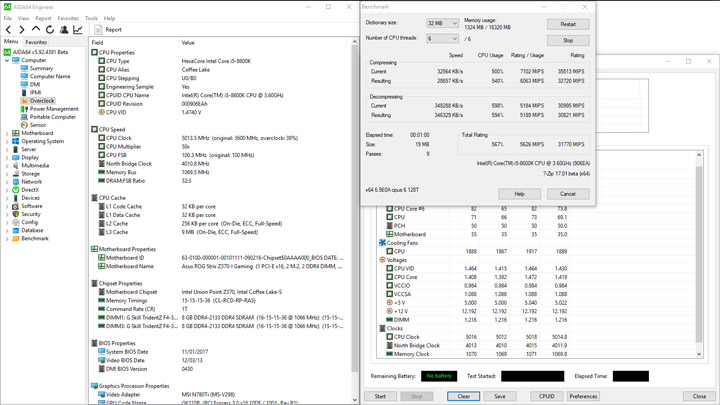

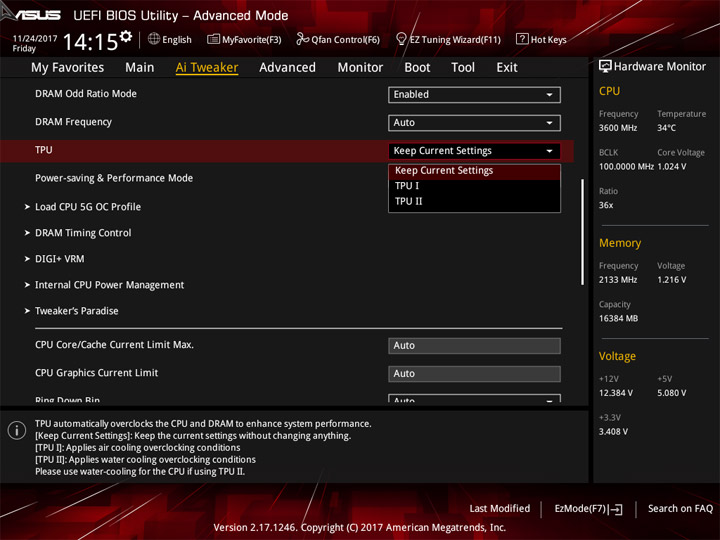

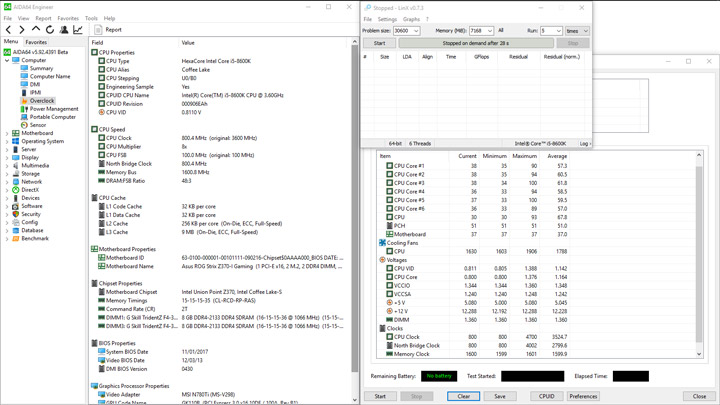

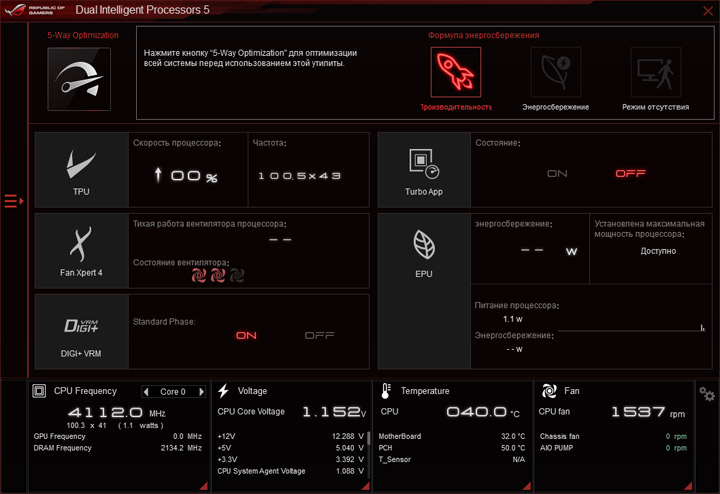

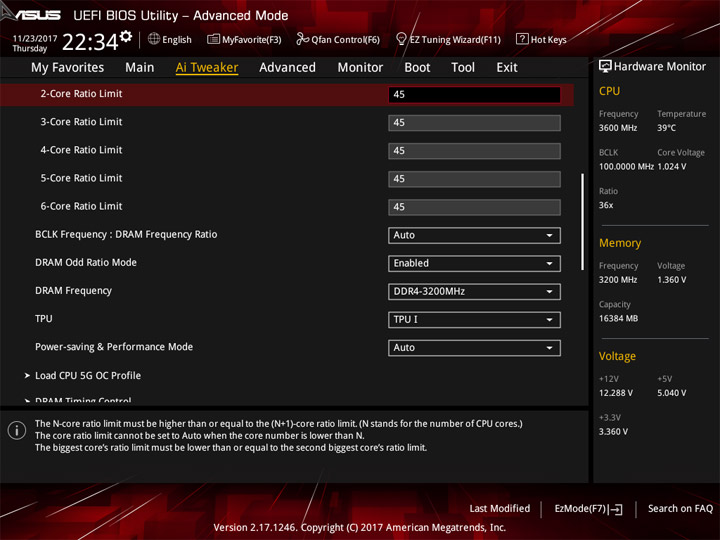

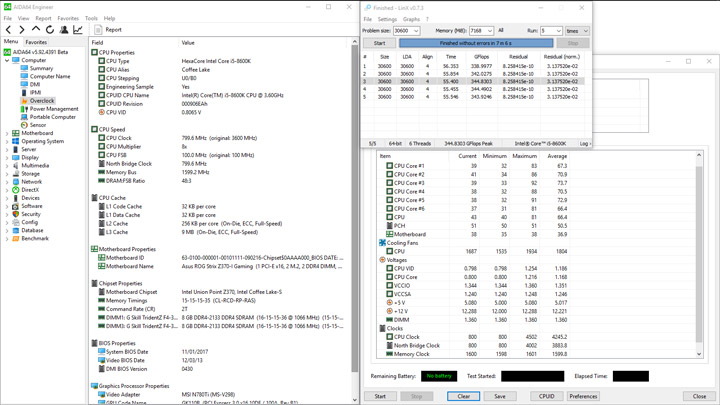

На очереди давние инструменты фирменного разгона — профили TPU, первый поднимет частоту ЦП до 4,5 ГГц, а память разгонится до 3,2 ГГц.

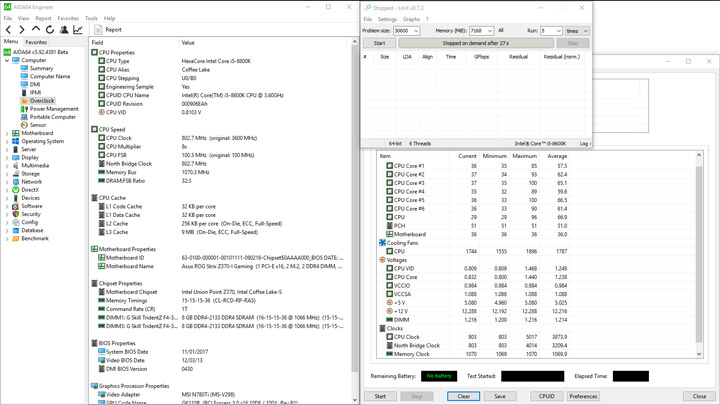

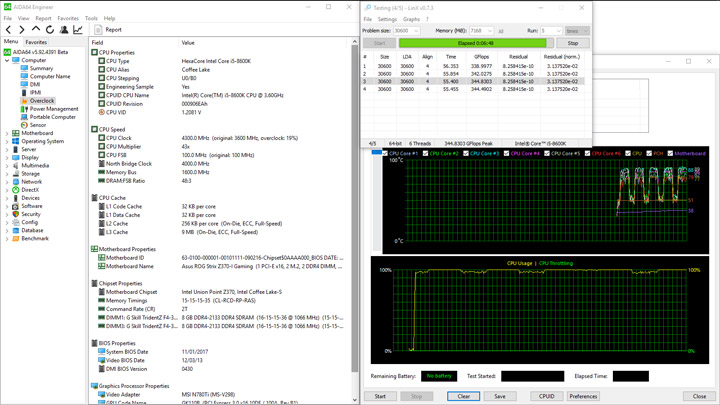

Из-за снижающегося множителя во время активной стадии работы LinX, получилось успешно преодолеть все тестовые сценарии.

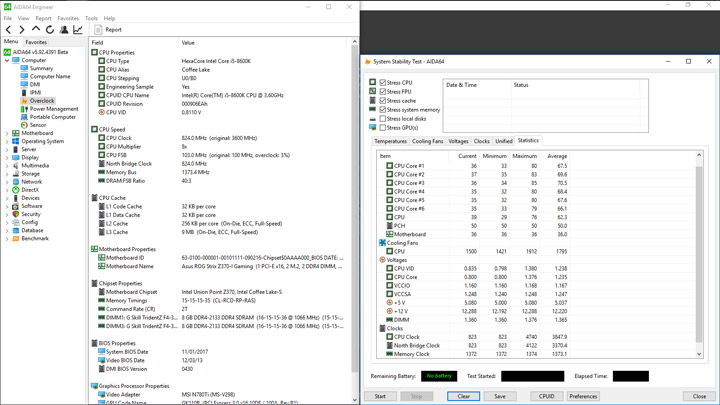

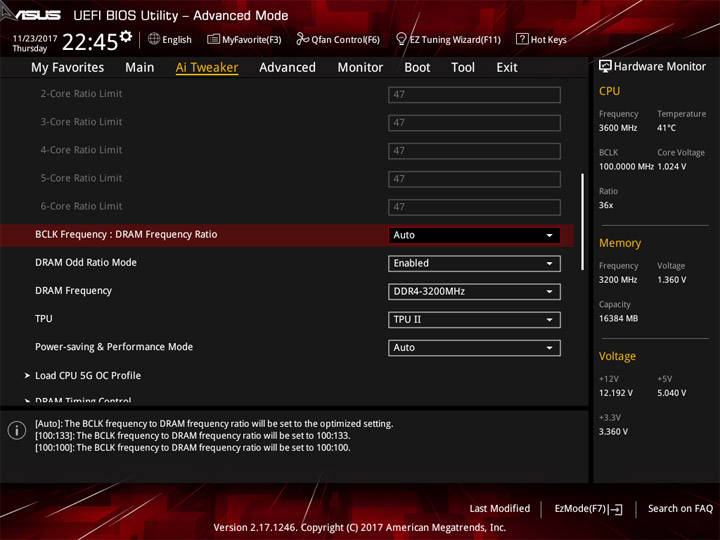

Второй профиль TPU повышает множитель у ЦП на два пункта (относительно первого варианта).
В этот раз перегрев системы с привлечением LinX не заставил себя ждать.

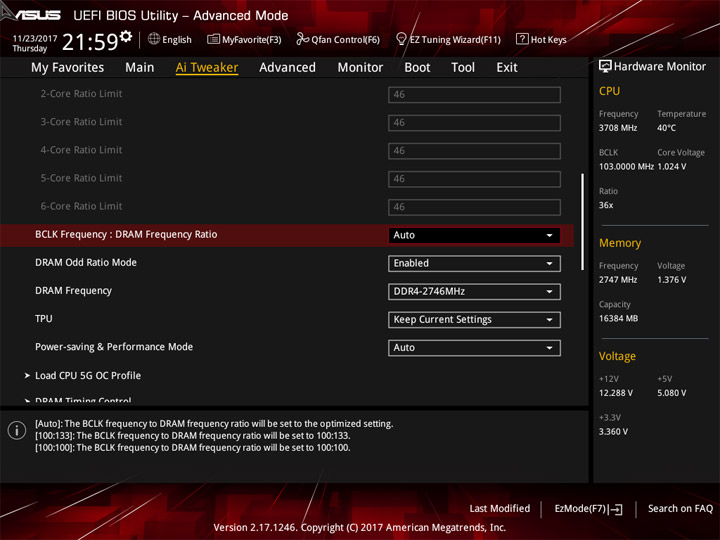

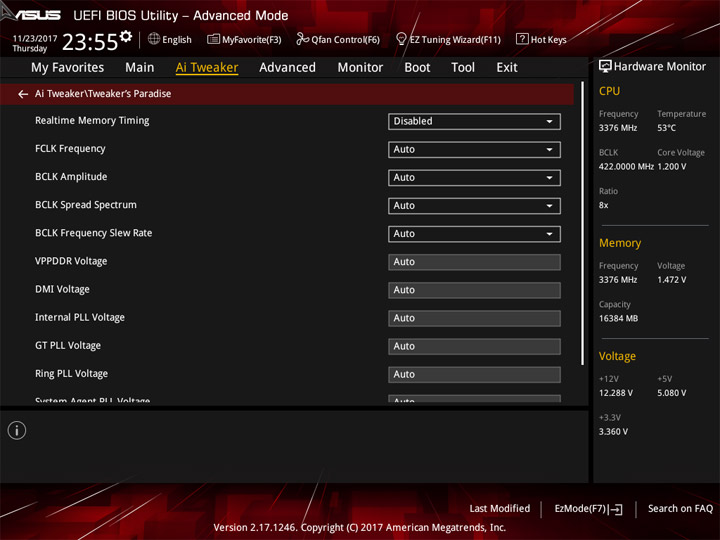

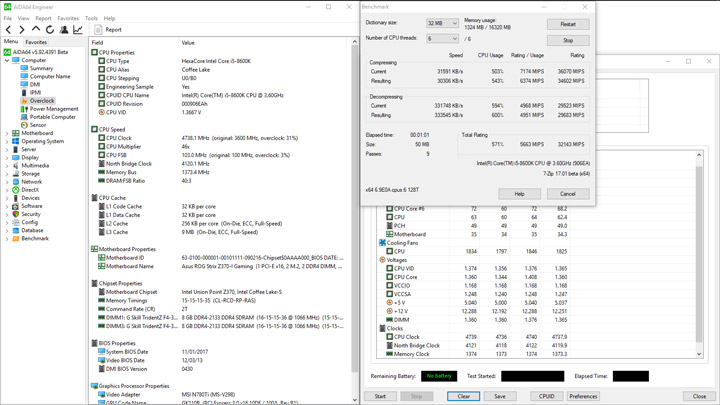

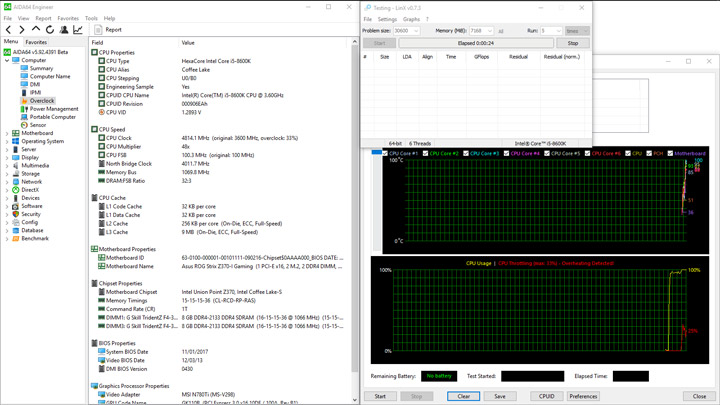

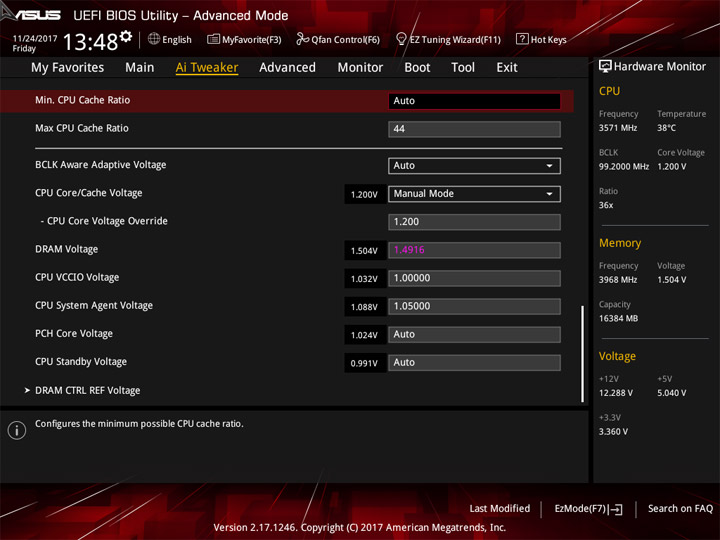

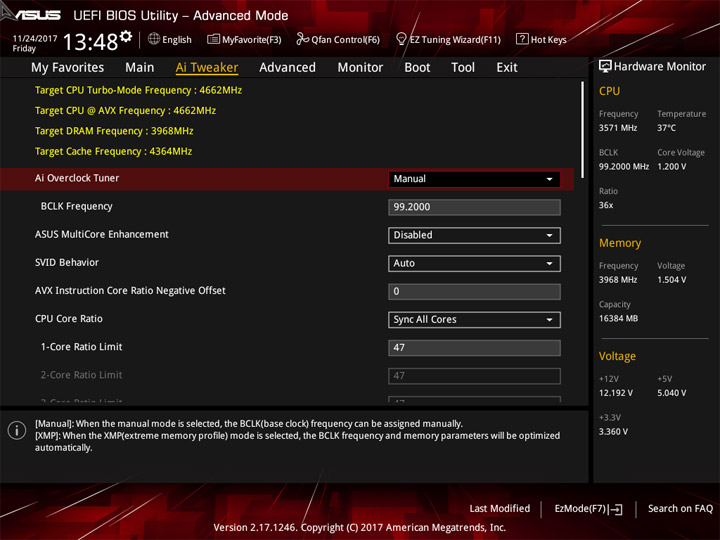

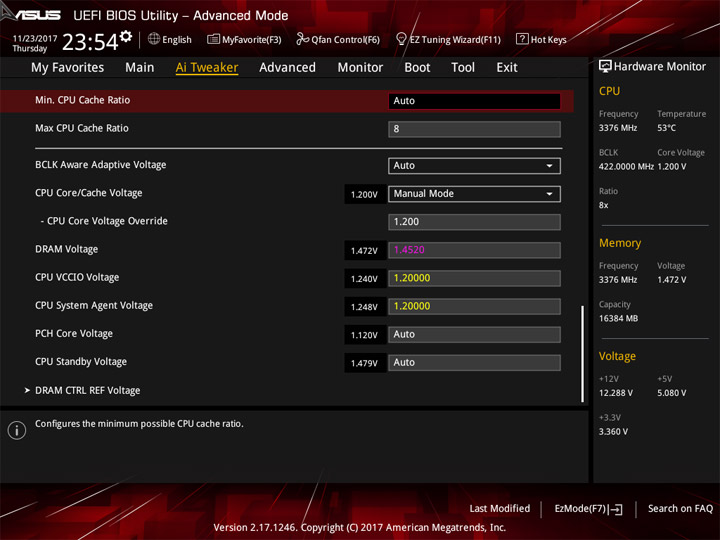

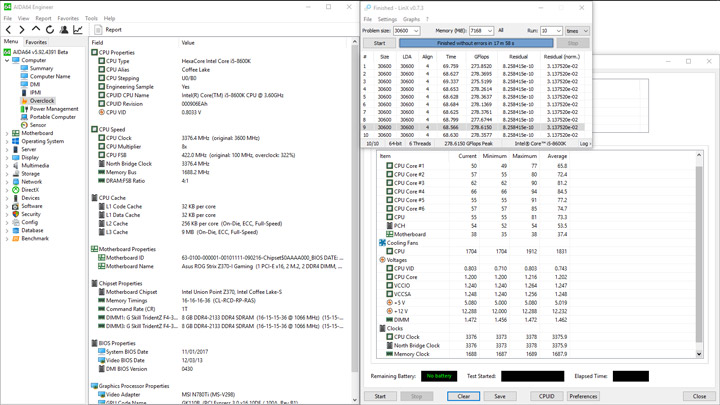

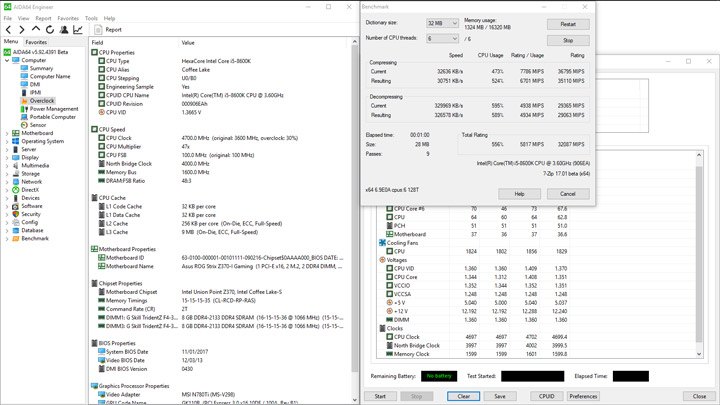

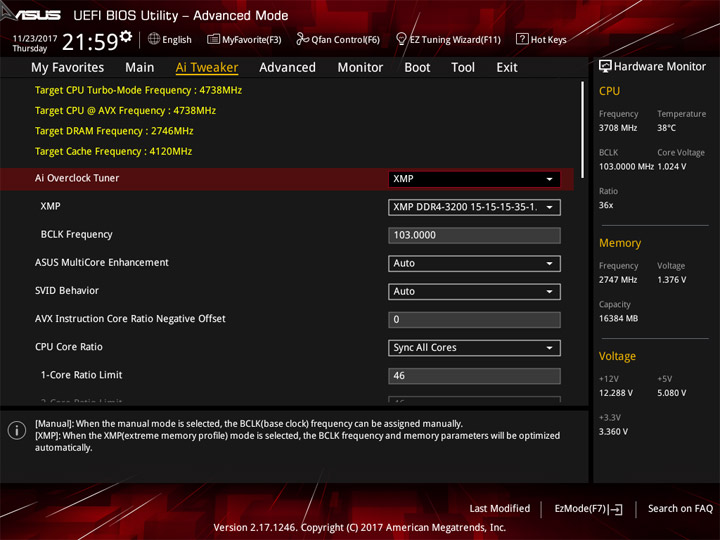

Перейдём к собственным экспериментам и начнём с базовой частоты. Поднять её получилось до отметки 422 МГц. Особые пункты UEFI при этом не затрагивались.
В таком режиме работы стабильно функционировала как операционная система, так и не возникали проблемы со стартом стенда, в том числе и с «холодным».
Все прежде протестированные системные платы на базе Intel Z370 смогли вывести рабочую частоту ЦП на отметку 5,3 ГГц. В этот раз её пришлось скорректировать ввиду более слабого охладителя, а точнее — из-за перегрева процессора даже во время испытаний с привлечением Cinebench. Потому честным значением частоты, когда система полностью сохраняла стабильность, стали 5262 МГц.
Коррекция напряжения ЦП методом offset в критические моменты способна привести к ошибкам в расчётах или к перегреву, потому как плата может увести его в любую из сторон, пришлось даже в этом, не таком уже и сложном, тесте уровень фиксировать вручную.

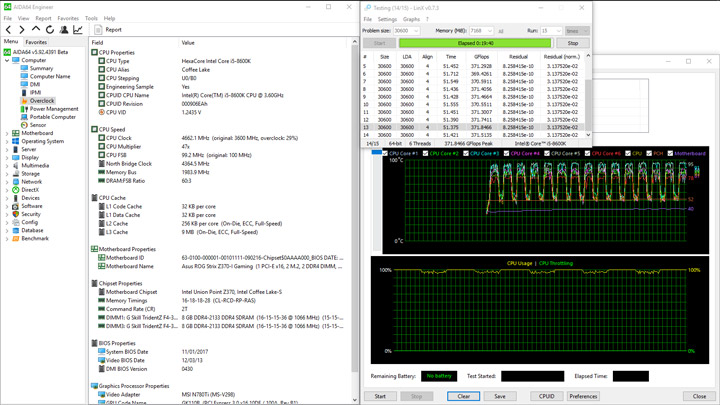

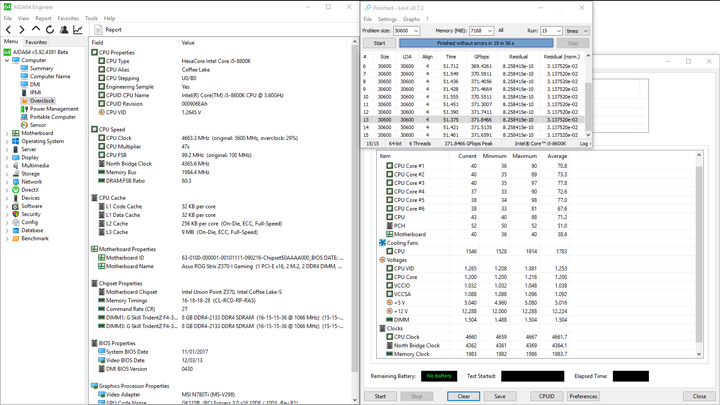

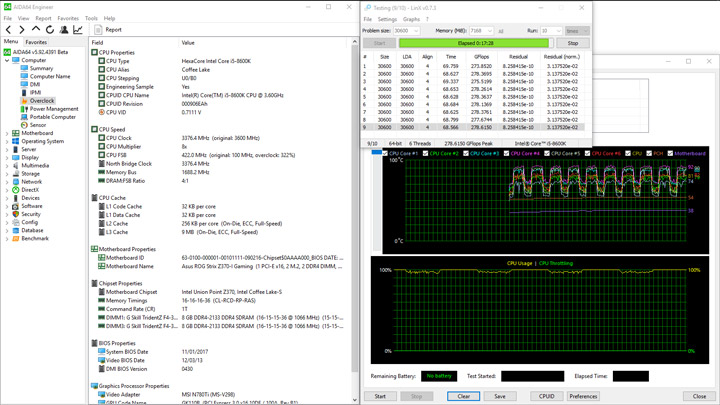

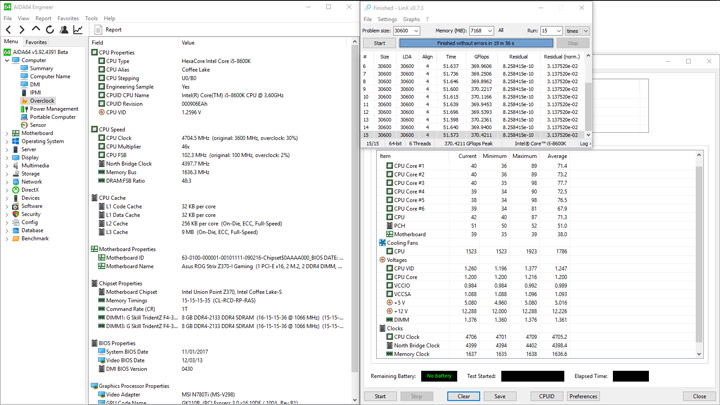

Очевидно, испытание посредством LinX также потребовало снизить как частотную величину, так и питающее напряжение, чтобы избежать перегрева процессора. Стабильной величиной в таких условиях стала отметка 4705 МГц при напряжении 1,2 В. Помимо этого, понадобилось активировать режим Performance Mode, он позволил сохранить CPU Frequency на высокой отметке, иначе плата своими «силами» уменьшала и эту итоговую величину. Профиль, насколько мне удалось понять, устанавливает высокие границы в рубрике Internal CPU Power Management.

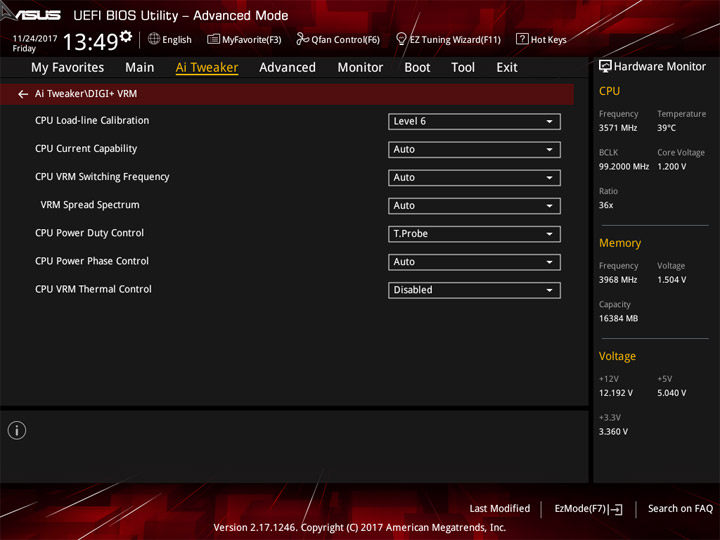

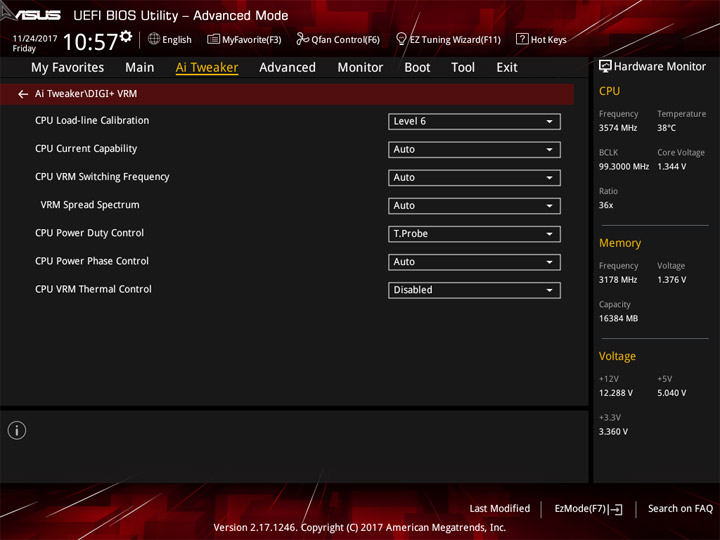

Хорошо отработал шестой профиль LLC (не самый максимальный, доступный в UEFI). Флуктуация CPU Voltage составила 0,016 В. Оно было склонно к повышению в редкие моменты, а действующий уровень оказался максимально близким к желаемым 1,2 В.
Без применения особых методов охлаждения VRM (кроме вентилятора, используемого для охлаждения ЦП) наибольшая зафиксированная температура здесь равнялась 108 °С. Высокий радиатор (ближайший к портам ввода-вывода) на верхней грани грелся до 63 °C, а другой, поменьше, прогревался всего до 50 °C. Очевидно, более высокое процессорное напряжение привело бы к иным числам, которые уже сложно было бы назвать безопасными, а в таком режиме всё выглядит достаточно пристойно. Цифры потребления (если не учитывать традиционные для Windows всплески фоновой активности) сформировали пределы 56–224 Вт. Они, взирая на итоговый частотный рубеж, довольно высоки.

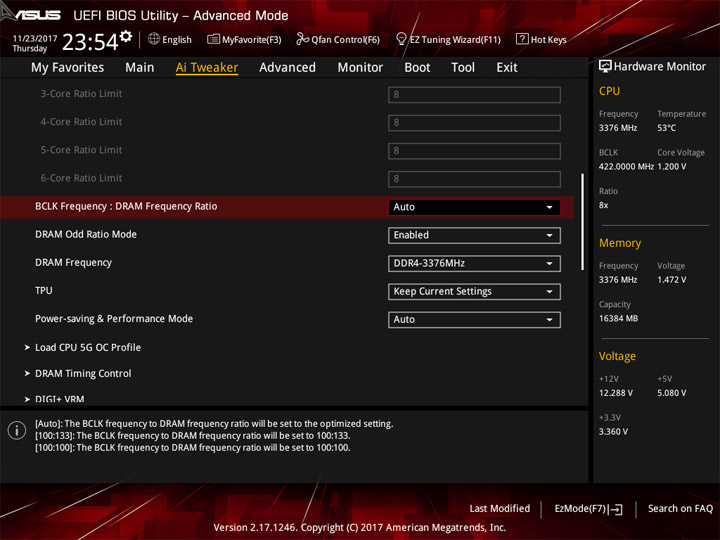

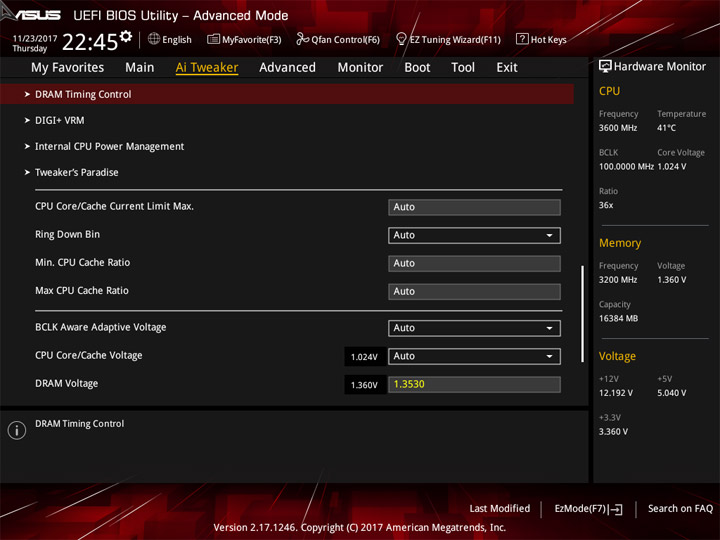

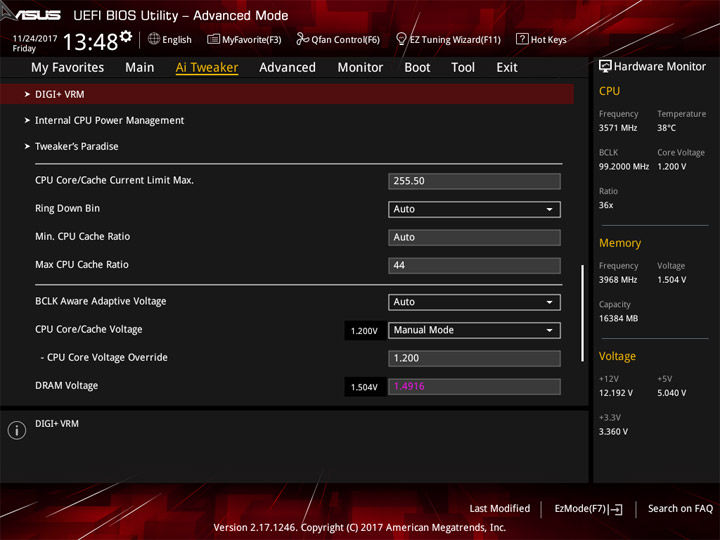

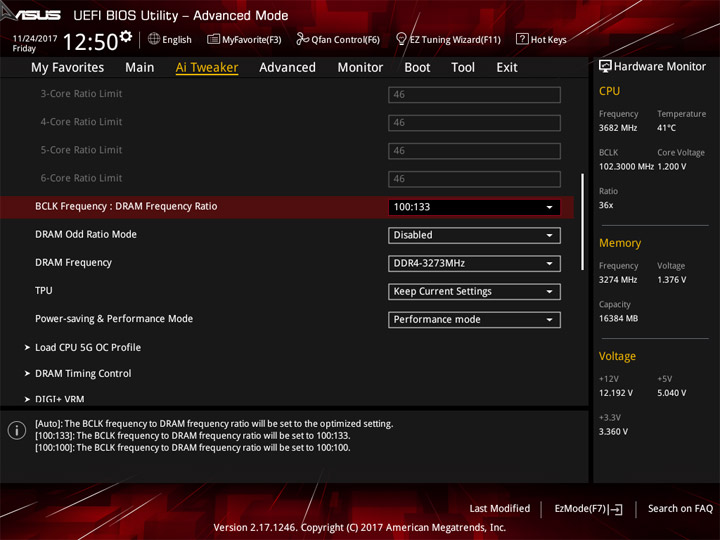

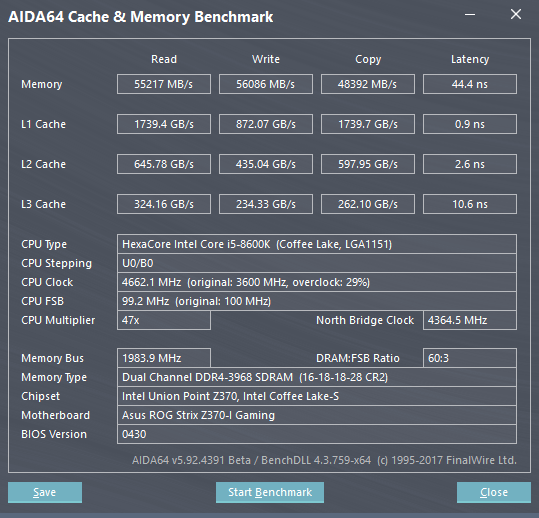

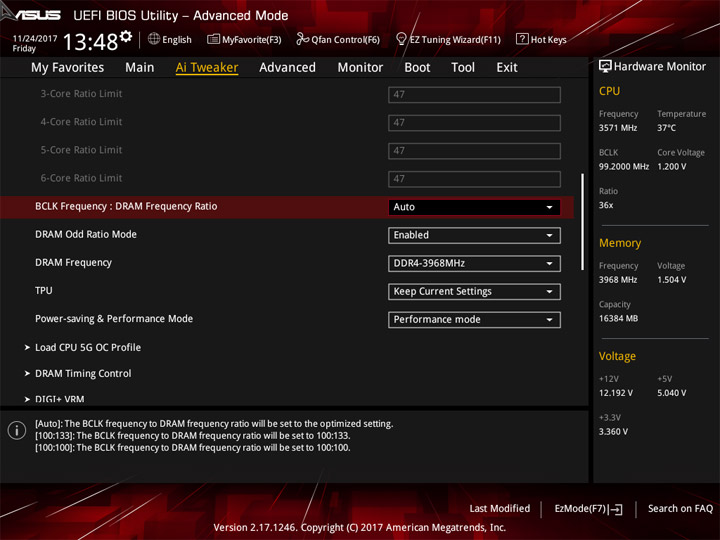

Разгон памяти, в первую очередь, ограничивается напряжением на модулях, которое мы условились не наращивать больше 1,5 В. При сопутствующих IO (1 В) и SA (1,05 В, штатная величина) получилось зафиксировать стабильную работу системы на границе 3968 МГц. Такой результат позволил обогнать даже грозную ASUS ROG Maximus X Apex (https://www.overclockers.ua/motherboard/asus-rog-maximus-X-apex/).

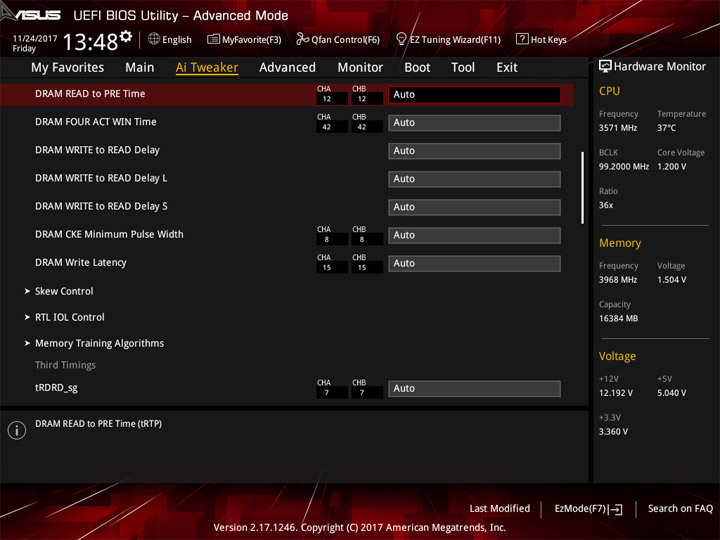

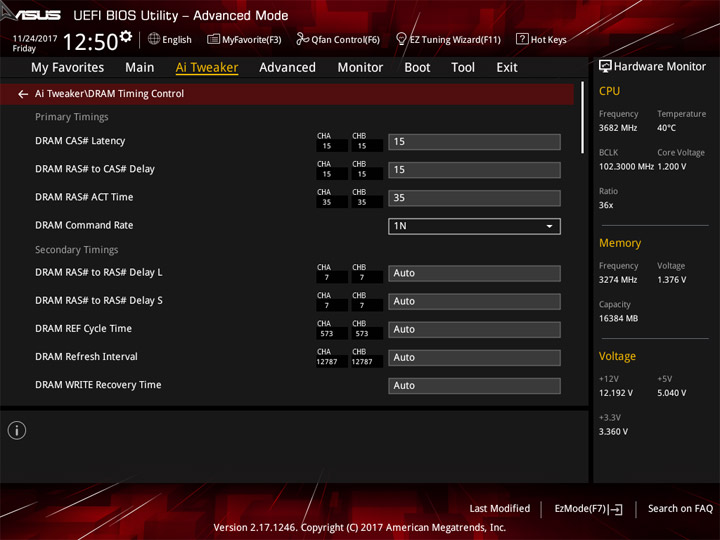

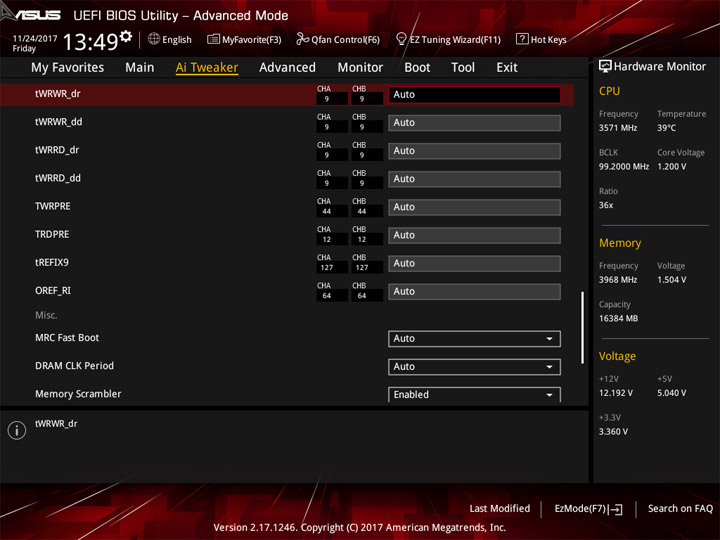

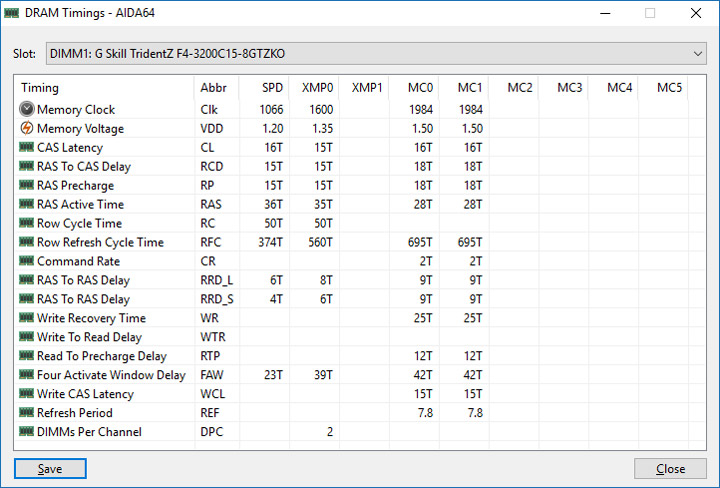

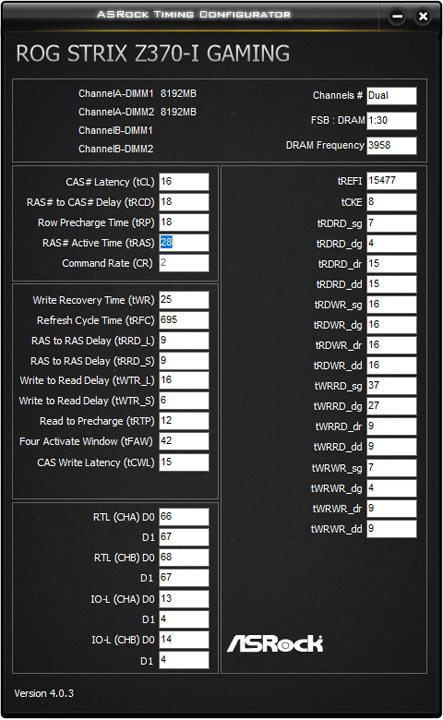

Из задержек затрагивались лишь основные, формула имела вид 16-18-18-28-2T.
Вывод
Подводя итог сегодняшнему обзору, можно констатировать успешно проделанную работу специалистами компании ASUS. Компактные размеры устройства уже никого не способны удивить, а здесь на борту есть всё необходимое для создания не просто современного ПК — он может вполне выступить основой как для игровой, так и для рабочей станции. Есть ряд уместных дополнительных контроллеров. Расстроить может, разве что, отсутствие POST-индикатора, но для единожды настраиваемой системы это не будет особым минусом.
Быстродействие новинки с начальными настройками ограничено агрессивно настроенными технологиями энергосбережения, способствующими снижению частоты ЦП, и в нужные моменты времени, и в ряде случаев, когда хотелось бы получить максимальную отдачу. Однако разгонные мероприятия тут не просто возможны, а вполне осуществимы, к тому же, имеется ряд фирменных способов разгона. Но и без них энтузиасту будет предоставлен полный набор возможностей для проведения экспериментов. Разгон памяти и базовой завершился на впечатляющих отметках, а оверклокинг ЦП в этот раз ограничил охладитель и температура элементов в области VRM. Добиться ярких результатов даже после скальпирования будет мешать не слишком мощный стабилизатор напряжений. Впрочем, учитывая размеры изделия, я не могу его корить за результаты, соответствующие ожиданиям от намного более габаритных собратьев.
В целом, продукт отлично подойдёт всем, кто собирается использовать скоростные наборы ОЗУ вместе с базовым разгоном процессоров, обладающих свободным множителем. Для «обычной» памяти, как и под CPU с фиксированным множителем, такой продукт, пожалуй, избыточен, но вполне может стать уместной покупкой «на перспективу», если закрыть глаза на заведомо «недолгоиграющий» Intel Z370. Таким образом, все желающие приобрести современную платформу уже сегодня могут добавить малютку в свой шорт-лист вероятных приобретений.
