Обзор материнской платы ASUS Z170I Pro Gaming. Большие возможности в формате Mini-ITX

Постепенно ниша компактных ПК находит всё бо́льшее признание у пользователей. Благодаря усилиям чипмейкеров, обилие различных интерфейсов уже не требует множества сторонних контроллеров на поверхности материнской платы. Некогда сборки с привлечением небольших плат рассматривали как основу центра развлечений формата «гостиной», но последние тенденции говорят о полном пересмотре взглядов, особенно, когда на фоне прочих компонентов системы теперь выделяется охлаждение центрального процессора. У энтузиастов важным вопросом является способность малышек работать в экстремальных условиях, то есть — с разгоном ЦП и ОЗУ. На суд публики специалисты ASUS явили плату Z170I Pro Gaming, способной, по задумке, удовлетворить всем таким требованиям, а запрашиваемый ценник заметно меньше, чем у продуктов серии Impact.

ASUS Z170I Pro Gaming

Устройство уже укомплектовано адаптером беспроводных сетей, имеет компактное гнездо M.2, немалая доля внимания досталась звуковой подсистеме. Для лучшего понимания потенциала платы предлагаю изучить таблицу с её характеристиками.

Модель ASUS Z170I Pro Gaming
Официальная страница продукта в Сети asus.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium (Skylake-S)
Память 2 DIMM DDR4 SDRAM 2133/2400*/2600*/2666*/2800*/2933*/3000*/3100*/3200*/3333*/3400*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
M.2 1 x PCI Express 3.0 x4 (Key M, 2242 (адаптер в комплекте)/2260/2280)
1 x PCI Express 2.0 x1 (Key E, 2230 — для адаптера Wi-Fi)
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы DisplayPort, HDMI
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели, ASM1142)
6 х 3.1 Gen1 (4 разъёма на задней панели, Z170)
4 x 2.0 (2 разъёма на задней панели, Z170)
SATA Express 1 (Z170)
Serial ATA 4 x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук SupremeFX (7.1, HDA):
Realtek ALC1150
Texas Instruments RC4580
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Qualcomm Atheros QCNFA364A (Qualcomm Atheros QCA6174 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.1))
COM
TPM +
UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Q-LED (CPU, DRAM, VGA, Boot Device LED), комплектация двухдиапазонной выносной антенной
Цена в рознице, $ 185

Упаковка и комплектация

Плата занимает верхний ярус в коробке, она дополнительно защищена собственным поддоном. На дне находятся различные аксессуары. Размеры упаковки непривычны как для комплектующих к ПК.

ASUS Z170I Pro Gaming

На тыльной стороне упаковки есть фото продукта, таблица с характеристиками и схематическая картина расположения портов ввода-вывода на задней панели.

ASUS Z170I Pro Gaming

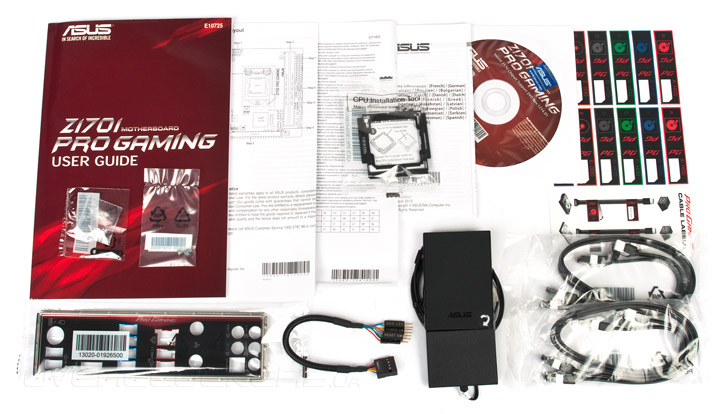

В комплект поставки вошли:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • краткое многоязычное руководство пользователя;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • фирменный пластиковый фиксатор для процессоров;
  • крепёжный винт и стойка для устройств формата M.2;
  • пластина-удлинитель с винтом для монтажа устройств M.2 типа 2242;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • выносная Wi-Fi-антенна с возможностью фиксации лишь одного положения, оснащенная подставкой с вмонтированным магнитом;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector.
ASUS Z170I Pro Gaming

Внешний вид

Компоновка выполнена как у полновесных плат: гнездо ЦП смещено ближе к верхнему краю, немного ниже расположен чипсет. Буквально вся поверхность устлана всевозможными электронными компонентами.

ASUS Z170I Pro Gaming

Вокруг отверстий для проведения монтажа системы охлаждения нет ничего, тогда как вся остальная часть и задней поверхности щедро изобилует всевозможной электроникой. Звуковая подсистема оснащена подсветкой в лице пяти светодиодов сочного красного свечения.

ASUS Z170I Pro Gaming

У радиатора системной логики иллюминации нет, это простенький элемент с декоративной пластиной. Рядом имеется индикатор сетевой активности, он также красного свечения.

ASUS Z170I Pro Gaming

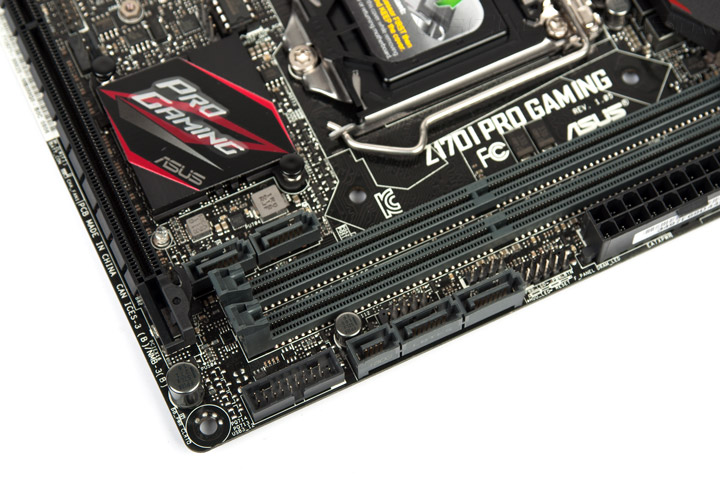

Для нужд дисковой подсистемы предусмотрено гнездо SATA-E, куда входит пара SATA, есть и ещё две обычных колодки самого популярного типа подключения накопителей.

ASUS Z170I Pro Gaming

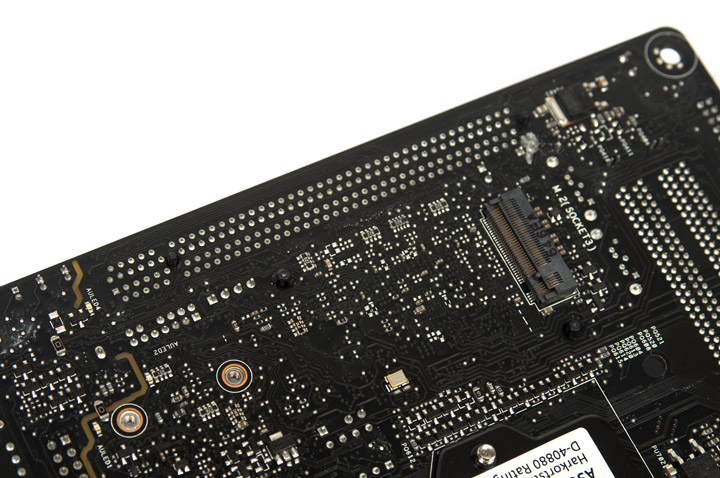

Компактный M.2 довершает комплект, он находится на обратной стороне платы.

ASUS Z170I Pro Gaming

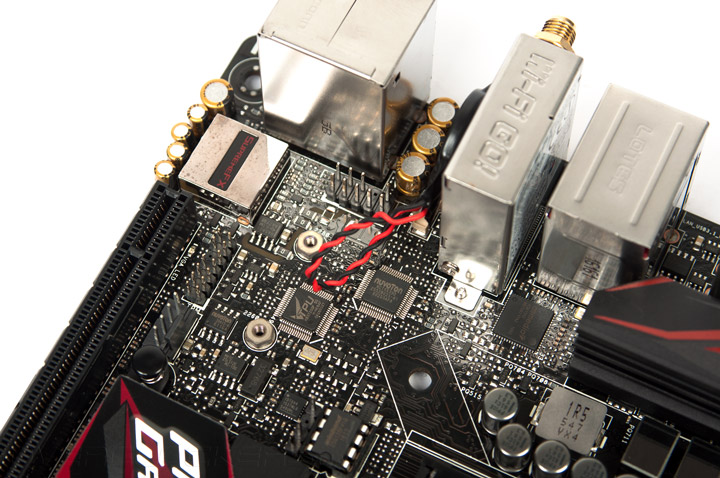

Вспомогательные микросхемы находятся в разных местах, мультиконтроллер небольшой, распаян ближе к задней панели. Имеется внешний генератор тактовой частоты, микросхема с прошивкой одна, съёмная.

ASUS Z170I Pro Gaming

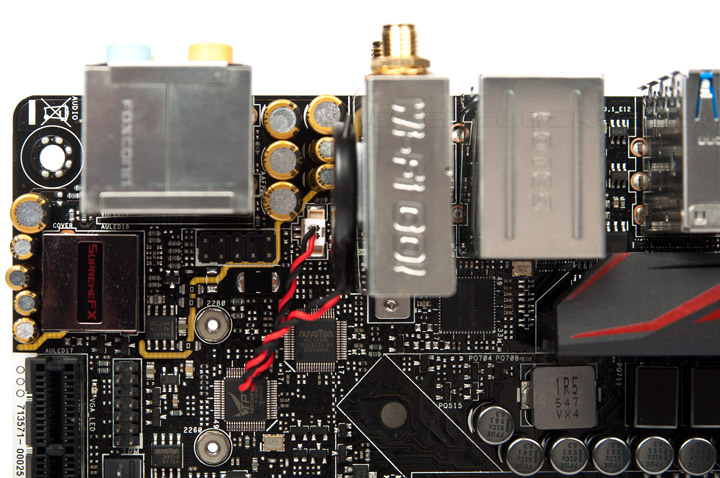

Ответственно подошли к реализации звуковой системы. Кодек находится под экраном, там есть ещё и несколько светодиодов, благодаря ним надпись SupremeFX может подсвечиваться. Позаботились про наличие специальных конденсаторов, присутствует и операционный усилитель. Немного ниже заметен индикатор VGA_LED из состава фирменного решения Q-LED. Светодиоды рассредоточены по всей плате, они позволят понять суть заминок при проблемном прохождении этапа инициализации оборудования.

ASUS Z170I Pro Gaming

Всего к изделию можно подключить три охладителя. Радиаторы невысокие, совершенно компактные, они никак не могут быть помехой в процессе монтажа системы охлаждения.

ASUS Z170I Pro Gaming

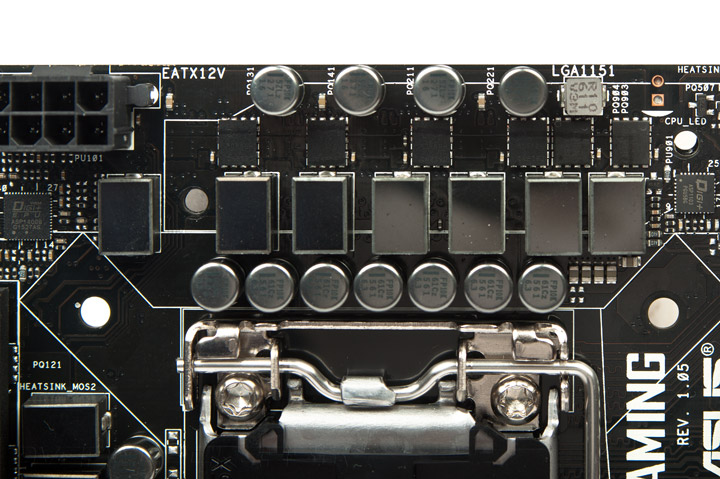

Чтобы разобраться со схемой питания, достаточно взглянуть на обратную сторону платы. Там есть шесть небольших внешних драйверов и ещё пара элементов чуть больше. Любители считать «фазы» по дросселям будут опираться на число одиннадцать. По ходу часовой стрелки получаем: один канал напряжения у CPU IO, за ним ещё один — у CPU SA, затем пара для самого процессора. Всего четыре силовые сборки находятся под меньшим радиатором. Пятый дроссель привязан ко входным +12 В. Шестой и седьмой, как и сопутствующая пара элементов, замыкают круг участников схемы стабилизации CPU Voltage. Получилось четыре канала. За ними следует пара для нужд встроенной графики. Без внешних драйверов обходятся ещё два канала, на этот раз — питания памяти. Используются ШИМ-контроллеры ASP1400B и ASP1103. В роли сборок выбраны: у главных каналов — ЦП и ГП — BSG0812ND от Infineon Technologies, а у второстепенных — IO, SA и DRAM — NTMFD4C86N от ON Semiconductor. В сухом остатке получаем на один из радиаторов четвёрку силовых элементов —CPU IO, SA и половину из схемы самого ЦП. Другой будет обслуживать оставшуюся пару ЦП и ещё две сборки для памяти, если использовать дискретный видеоадаптер. Такое инженерное решение заслуживает на симпатии, остаётся изучить рабочие температуры системы.

ASUS Z170I Pro Gaming

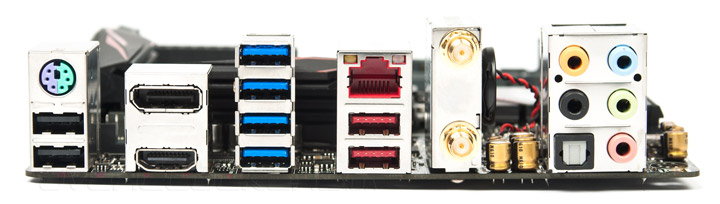

Наполнение задней панели полностью соответствует ожиданиям от современной материнской платы, немного портит всеобщий тренд отсутствие симметричного гнезда USB последнего поколения типа C, есть всего два скоростных стандарта типа A.

ASUS Z170I Pro Gaming
