Обзор материнской платы ASUS ROG Strix Z370-I Gaming. Маленький, но гордый помощник

Сегодня мы рассмотрим самую компактную материнскую плату на базе Intel Z370 модельного ряда игровых изделий ROG Strix компании ASUS. Невзирая на скромные размеры, инженеры смогли здесь внедрить сторонний контроллер для реализации современного интерфейса USB 3.1 Gen2 и установить двухдиапазонный адаптер беспроводных сетей. В остальном плата предоставит стандартный набор портов.

ASUS ROG Strix Z370-I Gaming

В контексте появления на рынке шестиядерных процессоров также интересен вопрос готовности VRM к разгонным мероприятиям, особенно в составе таких небольших устройств. Здесь есть два радиатора, оценим, как они справятся со своими обязанностями. Ещё один составной охладитель будет способствовать отводу тепла от PCH и от одного устройства в формате M.2, размещаемым над чипсетом. Другой порт находится с тыла, таким образом, можно установить два компактных накопителя. Общий набор возможностей можно понять из сводной таблицы:

Модель ASUS ROG Strix Z370-I Gaming
Официальная страница продукта в Сети asus.com
Чипсет Intel Z370
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3 (Coffee Lake-S)
Память 2 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3300*/3333*/3600*/3866*/4000*/4200*/4333*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
M.2 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280)
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре) Intel HD 630
Видеоразъёмы DisplayPort, HDMI
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2
Порты USB 3 х 3.1 Gen2 (разъёмов на задней панели нет, ASM3142)
6 х 3.1 Gen1 (4 разъёма на задней панели, Z370)
6 x 2.0 (4 разъёма на задней панели, Z370)
Serial ATA 4 x SATA 6 Гбит/с (Z370)
RAID 0, 1, 5, 10 (SATA, Z370)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220 (Realtek ALC1220)
Op Amp — Texas Instruments RC4580 и OPA1688
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Realtek RTL8822BE (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2)
COM
TPM
UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Thermal sensor connector, Lighting Control Center (система подсветки ROG Aura, включая Aura Addressable Strip Header), Q-LED (CPU, DRAM, VGA, Boot Device LED), комплектация внешней антенной Wi-Fi
Цена в рознице, $ 231

Упаковка и комплектация

По размерам коробка соответствует прежним продуктам компании, изготовленных в рамках формата mini-ITX.

ASUS ROG Strix Z370-I Gaming

Фото платы есть на задней стороне упаковки, помимо акцентов, подобных сделанным во вступлении обзора, тут есть ещё отдельные слайды для подсветки и звука, названным SupremeFX.

ASUS ROG Strix Z370-I Gaming

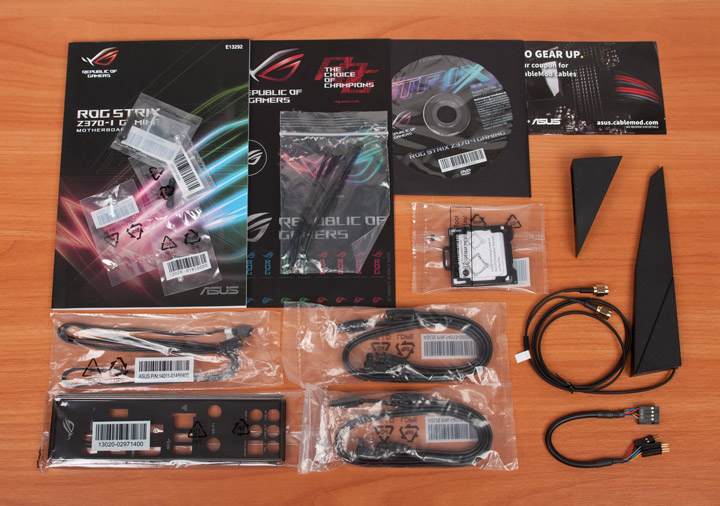

Комплект поставки включает следующие аксессуары:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • комплект наклеек с различными изображениями серии ROG Strix, в том числе и для кабелей;
  • диск с драйверами и фирменным ПО;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • крепёжный винт и стойка для устройств формата M.2 — два комплекта;
  • пластина-удлинитель с винтом для монтажа устройств M.2 типа 2242 — два комплекта;
  • семь нейлоновых стяжек;
  • фирменный пластиковый фиксатор для процессора;
  • удлинитель для подключения светодиодной ленты;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • выносная антенна с возможностью фиксации лишь одного положения;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector.
ASUS ROG Strix Z370-I Gaming

Внешний вид

Поскольку позиционирование у рассматривае6мого решения исключительно геймерское, то под эксплуатацию в режиме открытого стенда тут ничего не заготовлено. Нет ни кнопок, ни переключателей. Сброс настроек, при возникшей на то необходимости, придётся проводить замыканием пары контактов. Для первичной диагностики системы предусмотрен комплекс Q-LED, куда входят четыре разноцветных светодиода.

ASUS ROG Strix Z370-I Gaming

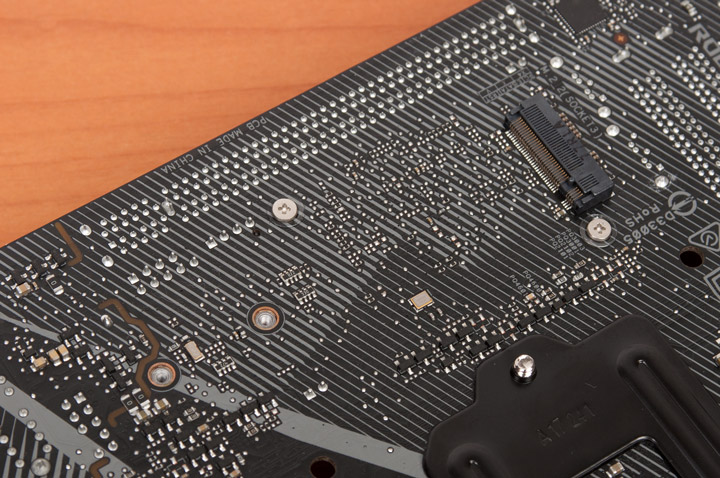

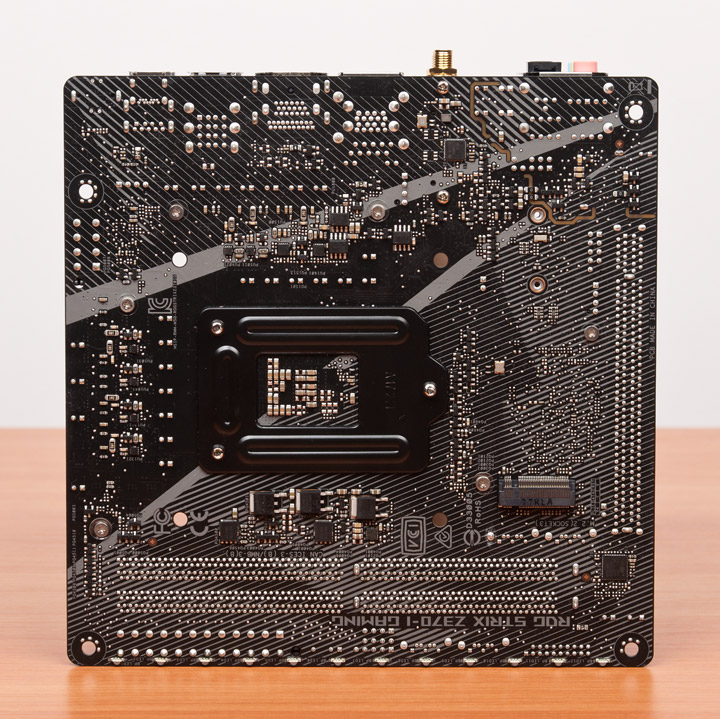

Обратная сторона насыщена самыми разными элементами. Наибольший интерес у пользователя вызовет наличие второго гнезда типа M.2 и шести пар многоцветных светодиодов, направленных в сторону.

ASUS ROG Strix Z370-I Gaming

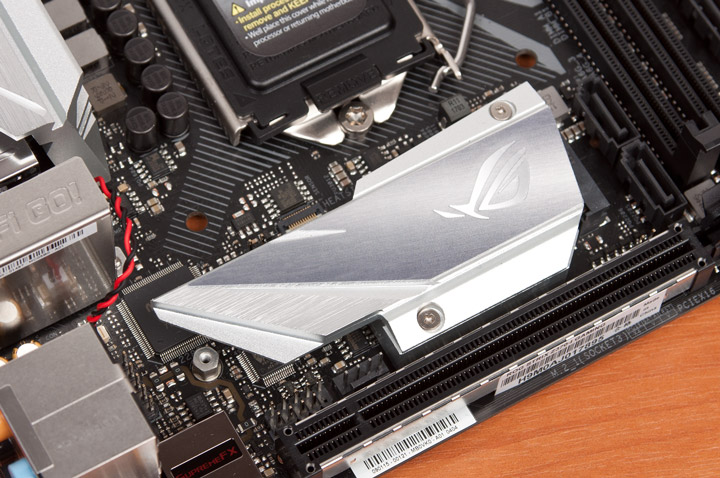

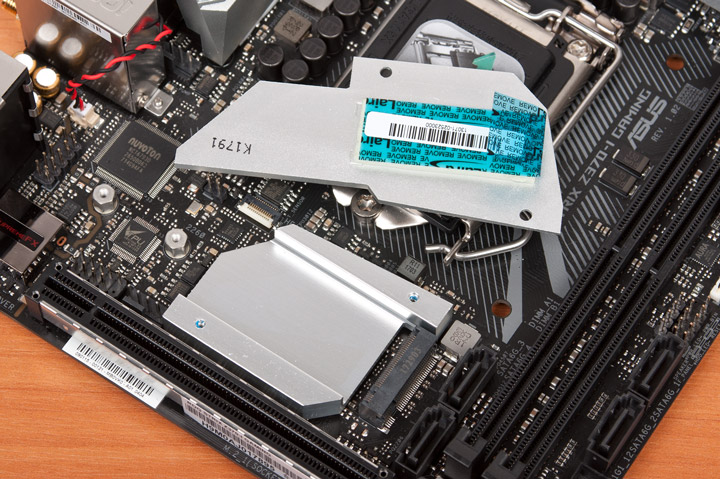

Как я уже писал, охладитель на чипсете составной. Нижняя часть предназначена непосредственно под PCH, а верхняя — для накопителя M.2.

ASUS ROG Strix Z370-I Gaming

Она съемная и там уже находится пластина с липучим термоинтерфейсом, небольшой площади.

ASUS ROG Strix Z370-I Gaming

Для монтажа устройств в комплекте есть стойки, винты и удлинители (для нужд моделей длиной 42 мм).

ASUS ROG Strix Z370-I Gaming

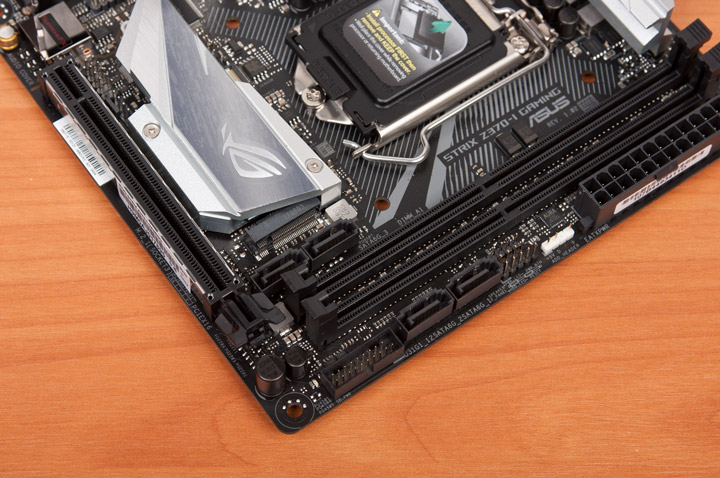

Использовать также можно и четыре порта SATA, все они поперечного типа.

ASUS ROG Strix Z370-I Gaming

Есть возможность подключения трёх системных охладителей и такого же числа корпусных кабелей USB разных поколений.

ASUS ROG Strix Z370-I Gaming

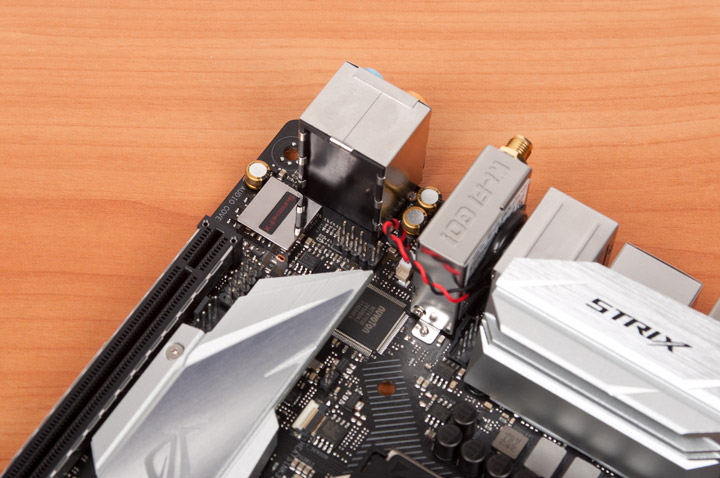

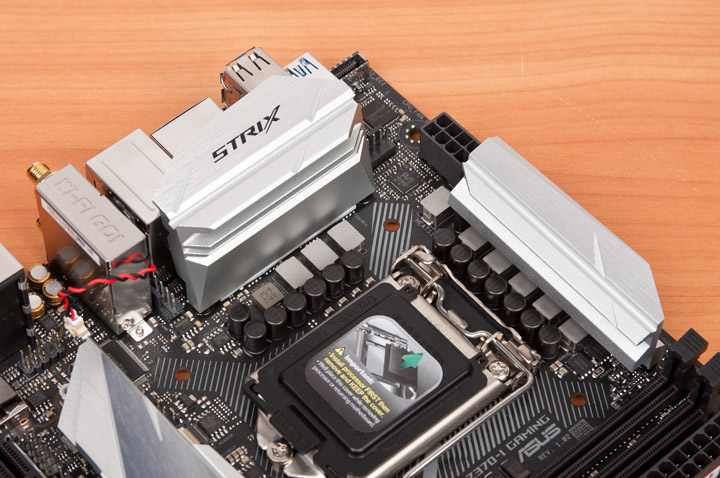

Один из двух радиаторов имеет немалую высоту, а потому могут возникнуть проблемы совместимости с охлаждающими конструкциями. Также ряд ограничений вызовет расположение элементов на обратной стороне изделия. Верхний радиатор уже не настолько массивный.

ASUS ROG Strix Z370-I Gaming

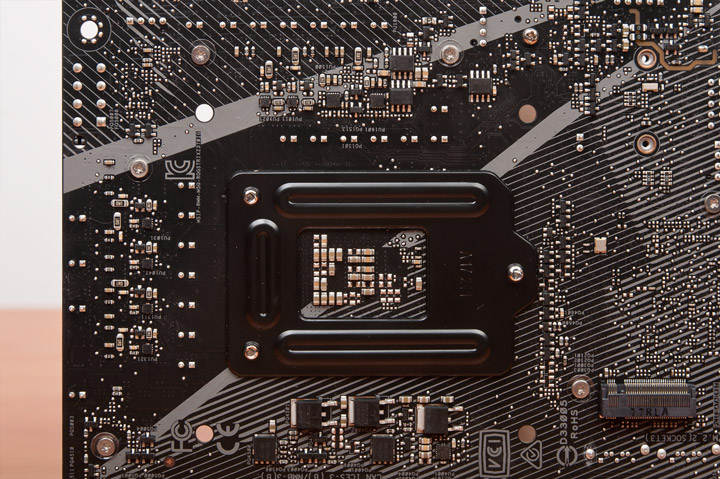

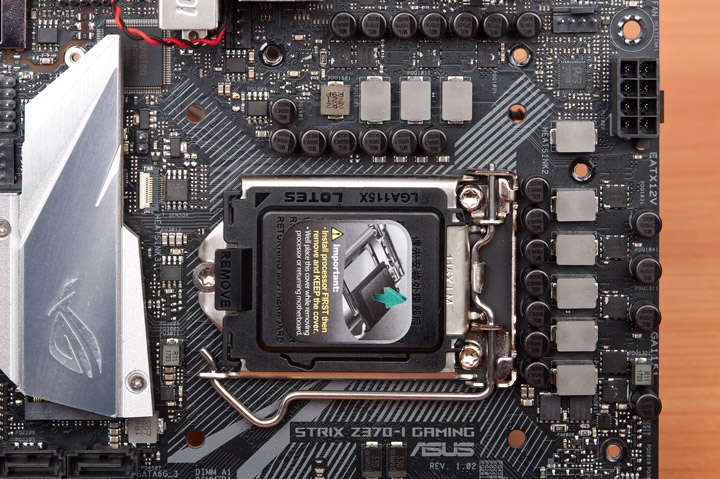

Построение схемы питания очень похоже на модель предыдущих поколений — ASUS Z170I Pro Gaming. Тут основным ШИМ-контроллером является ASP1400BT, сзади можно найти шесть вспомогательных драйверов, участвующих в схеме «4+2 фазы» для напряжений ЦП и ГП. Как и в прообразе, остальные элементы нужны для напряжений CPU IO и SA, а также для DRAM Voltage. Все «процессорные» напряжения образованы при участии одинаковых (восьми) сборок — ON Semiconductor NTMFD4C86N. Для памяти в этот раз взяли три отдельных транзистора от той же компании, модель — NTMFS4C09B.

ASUS ROG Strix Z370-I GamingASUS ROG Strix Z370-I Gaming

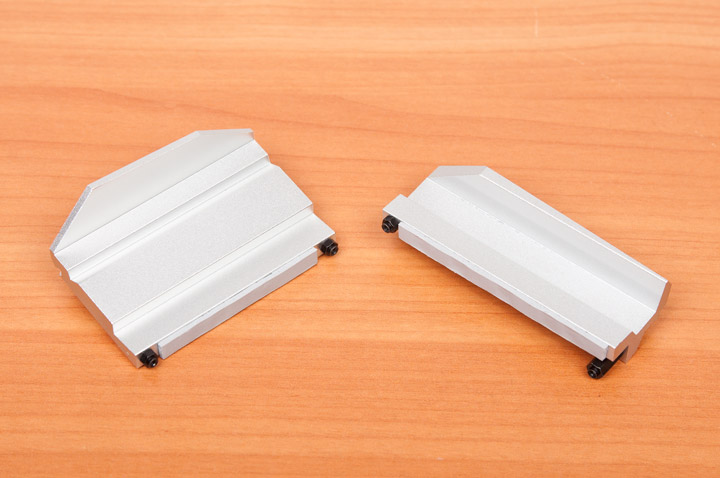

Оба радиатора изготовлены из легкосплавного материала и имеют несложный профиль, с малым числом выгибов (рёбрами называть подобное трудно). Поверхность соприкосновения с транзисторами тоже могла бы быть и шире, термопрокладки покрывают не всю их поверхность.

ASUS ROG Strix Z370-I Gaming

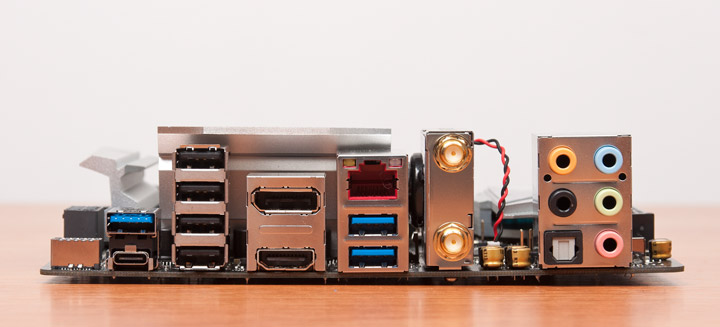

Набор выходов на задней панели вполне соответствует духу современного устройства. Есть четыре гнезда USB второго поколения и ещё столько же 3.1 Gen1. Беспроводной адаптер используется той же модели, что и в старшей плате семейства — ROG Strix Z370-E Gaming. Это модуль производства Realtek.

ASUS ROG Strix Z370-I Gaming
