ASUS Rampage IV Black Edition: черная жемчужина для платформы Intel LGA2011

UEFI Setup

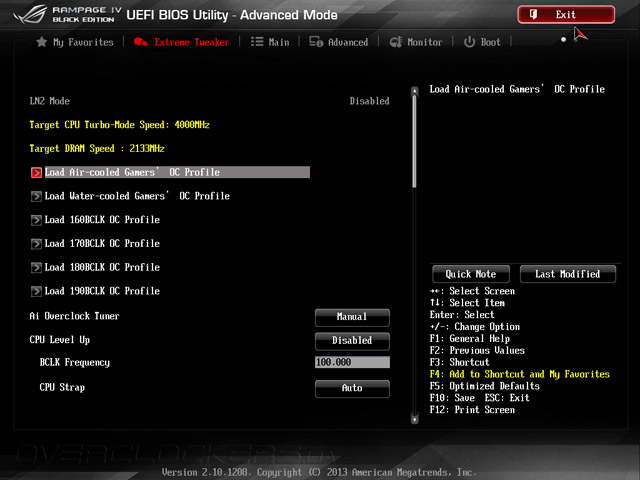

Прошивка материнской платы Rampage IV Black Edition выполнена на микрокоде AMI, но в отличие от остальных продуктов серии ROG интерфейс теперь черного цвета. При входе в UEFI пользователь сразу попадает в раздел Extreme Tweaker, где сосредоточены все тонкие настройки системы: выбор различных профилей разгона, управление базовой частотой, технологией Turbo Boost, множителем вычислительных ядер и памяти, таймингами, блока VRM, различными напряжениями и более тонкая настройка остальных узлов.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

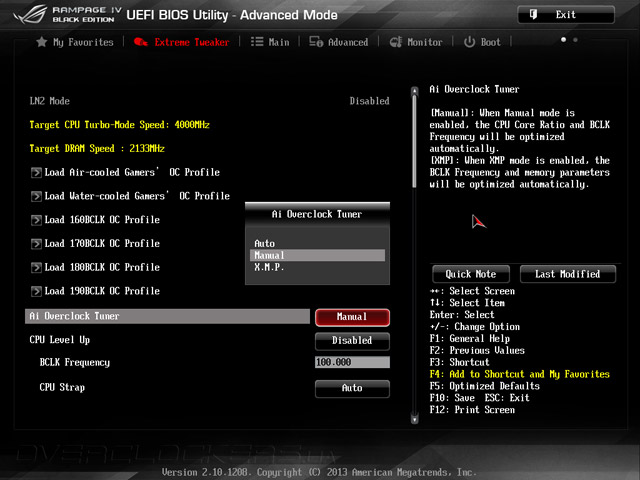

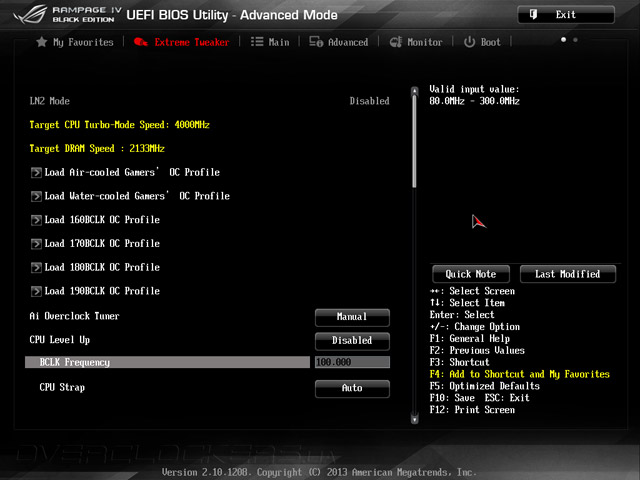

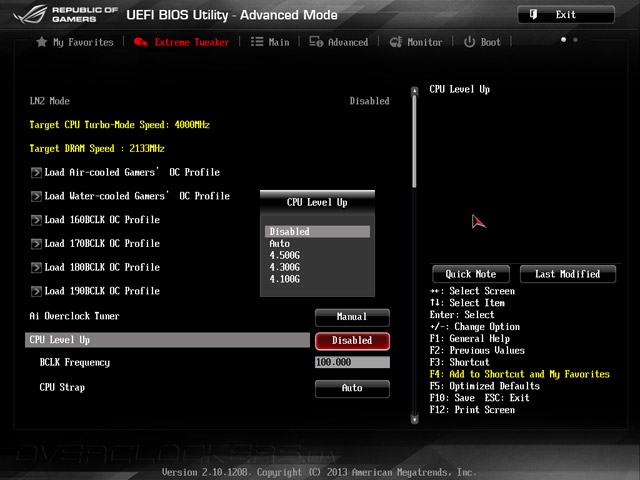

При изменении BCLK, множителя процессора или выбора режима работы памяти частоты последних будут отображаться в верху раздела, что полезно при разгоне. Там же сразу доступны профили для автоматической установки различных настроек для работы на повышенных частотах при воздушном или водяном охлаждении CPU. Есть еще профили для автоматического повышения BCLK вплоть до 190 МГц. Честно признаюсь, с нашим экземпляром Core i7-4960X он не заработал. Можно еще выбрать режим работы системы по профилю XMP или увеличить частоты работы процессора до 4,1/4,3/4,5 ГГц.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

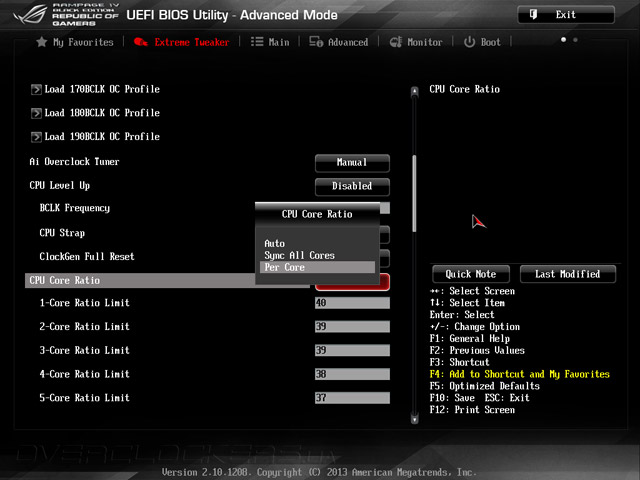

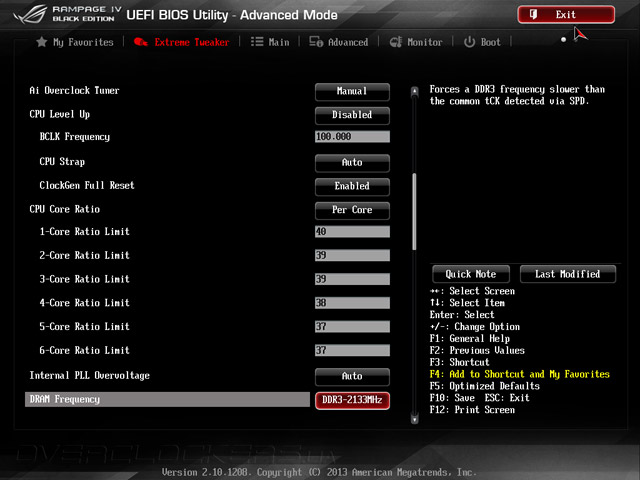

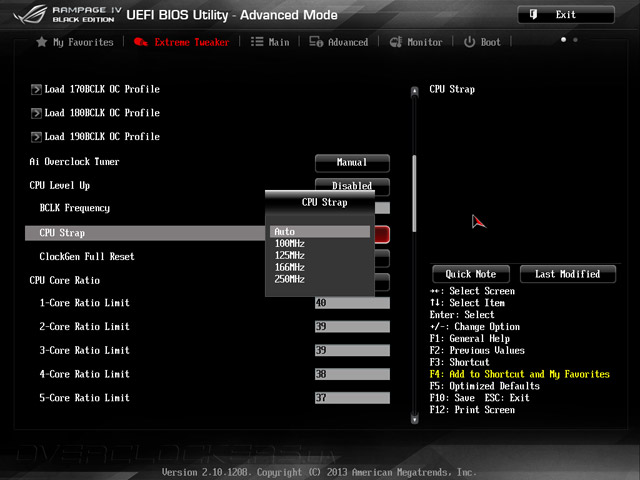

Более продвинутые пользователи могут самостоятельно выставить необходимую базовую частоту от 80 до 300 МГц, выбрать подходящий коэффициент умножения для нее (так называемый CPU Strap) и настроить множитель как для каждого по отдельности, так и для всех ядер одновременно.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

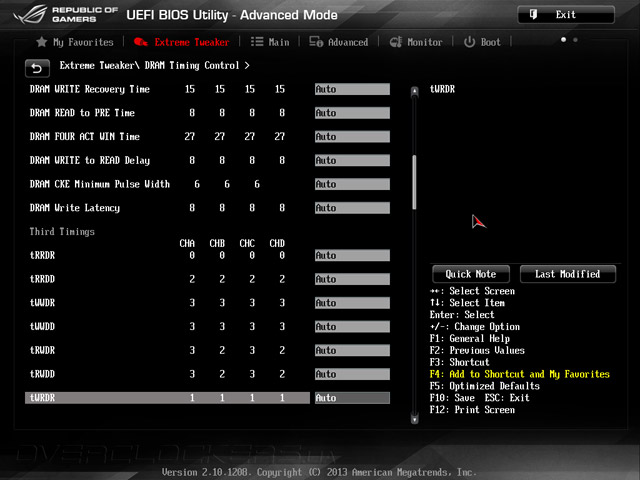

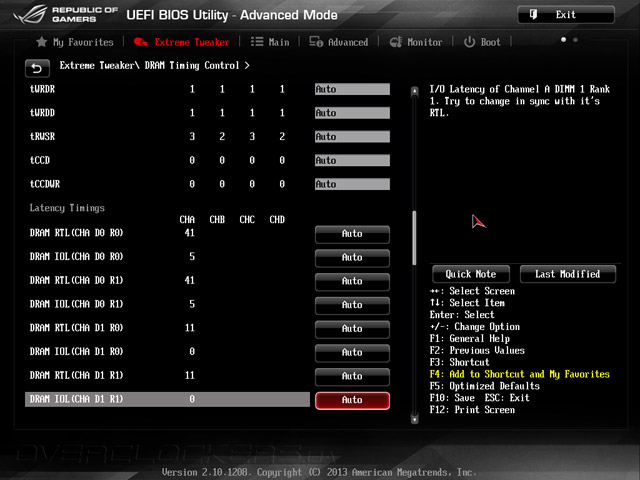

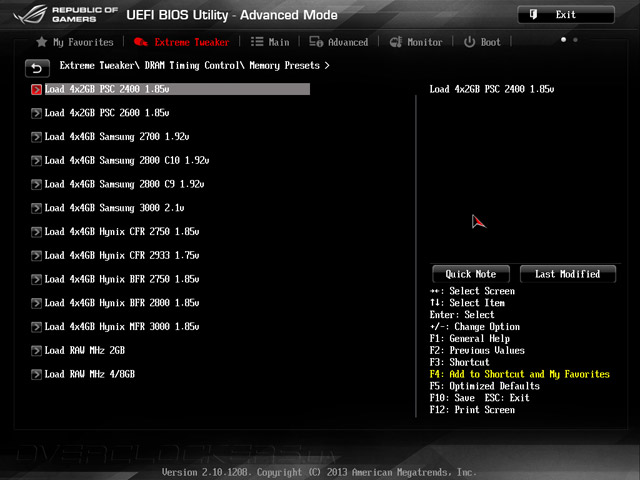

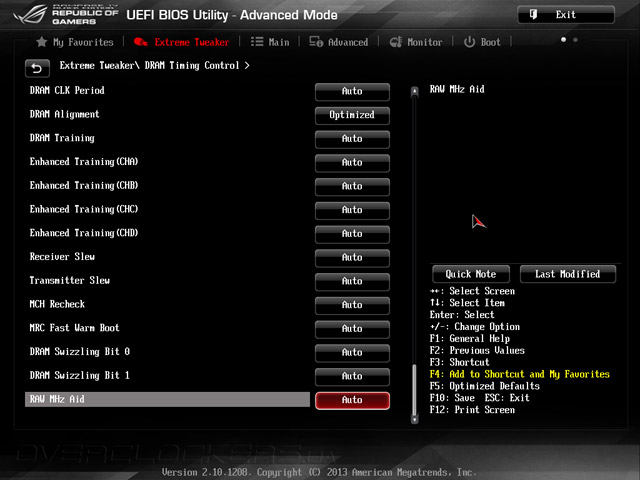

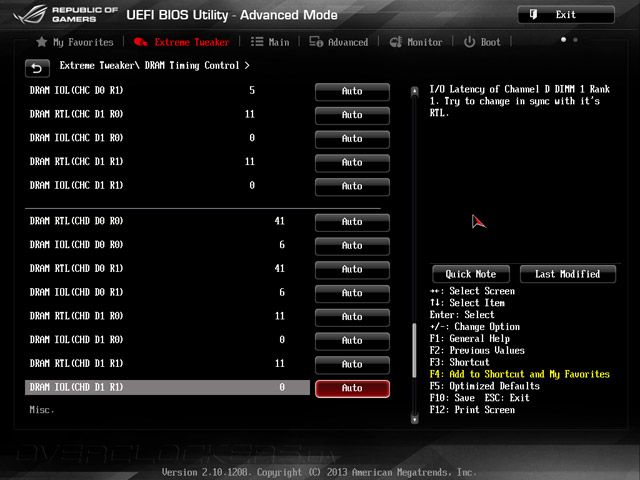

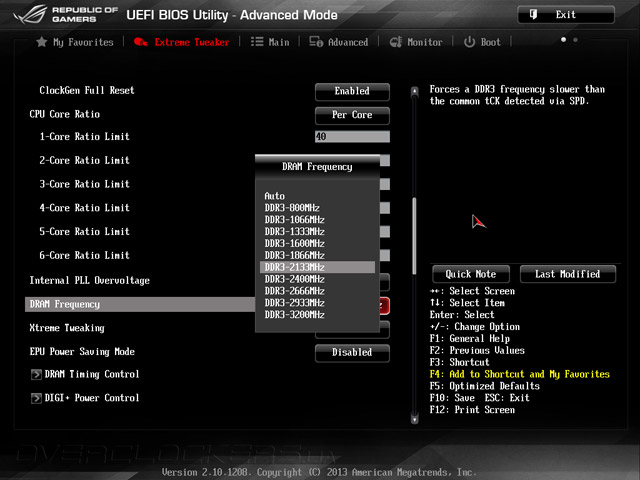

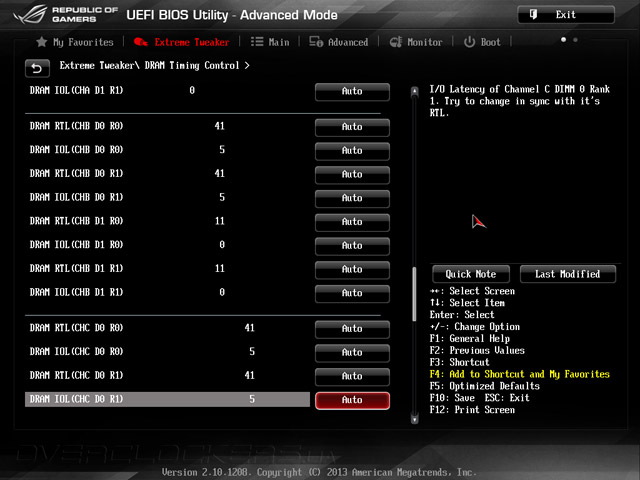

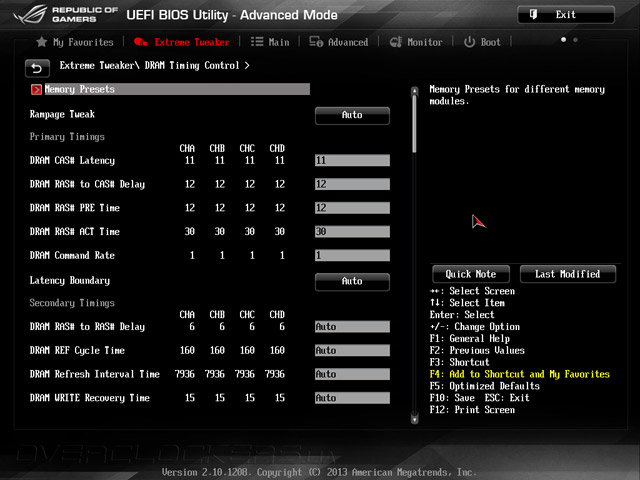

С настройками ОЗУ также никаких проблем. Доступен выбор режима работы вплоть до 3200 МГц с шагом 266 МГц. Количество таймингов просто огромно — кроме основных есть несколько уровней субтаймингов, дополнительные параметры и даже профили под конкретные чипы памяти.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

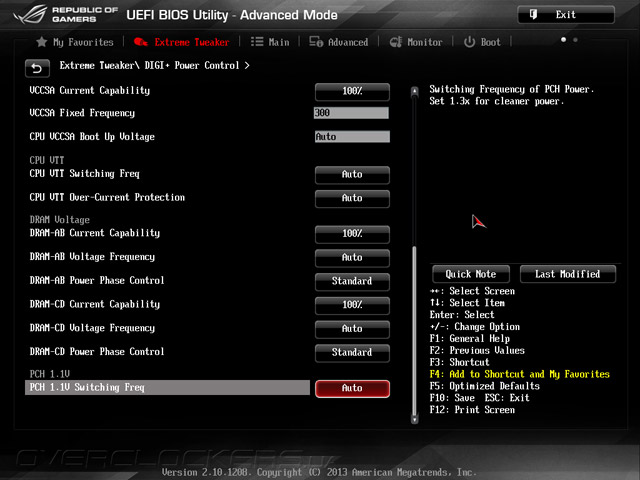

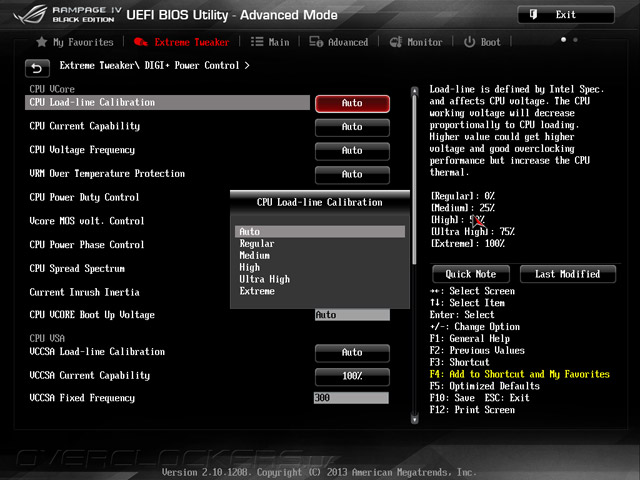

Как и все высокоуровневые материнские платы ASUS рассматриваемая модель обладает широкими настройками преобразователя питания процессора и памяти. В подразделе DIGI+ Power Control можно выбрать уровень работы функции Load Line Calibration, компенсирующей просадки напряжения питания во время нагрузки на CPU, настроит защиту по току и температуре, управлять количеством активных фаз и частотой элементов модуля VRM.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

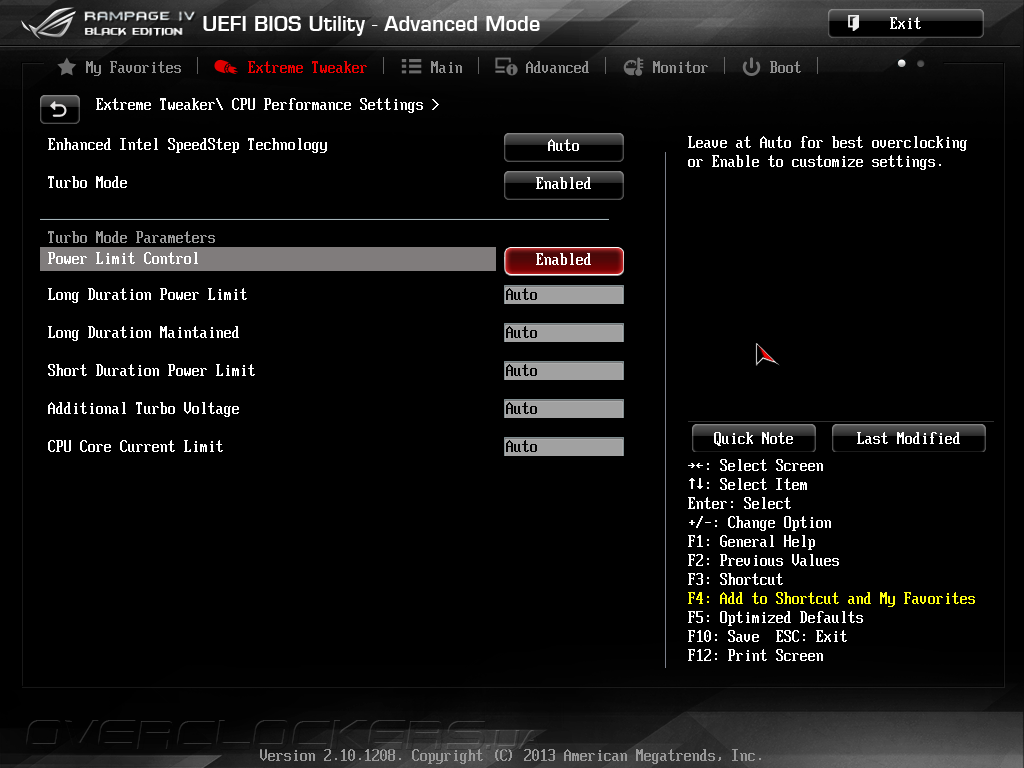

Помимо преобразователя питания во время разгона оверклокерам потребуется настроить лимиты по потребляемой мощности и току. Это можно будет сделать в подразделе CPU Performance Setting.

UEFI Setup ASUS Rampage IV Black Edition

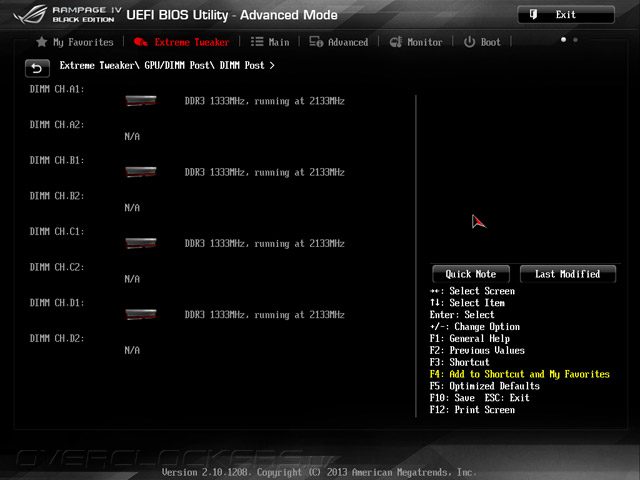

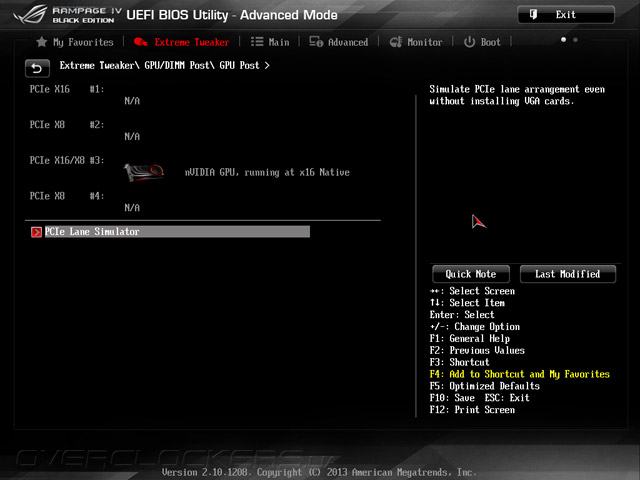

При помощи GPU/DIMM Post можно просмотреть информацию об установленном графическом адаптере и используемом им режиме PCI Express, а также о занятых слотах памяти.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

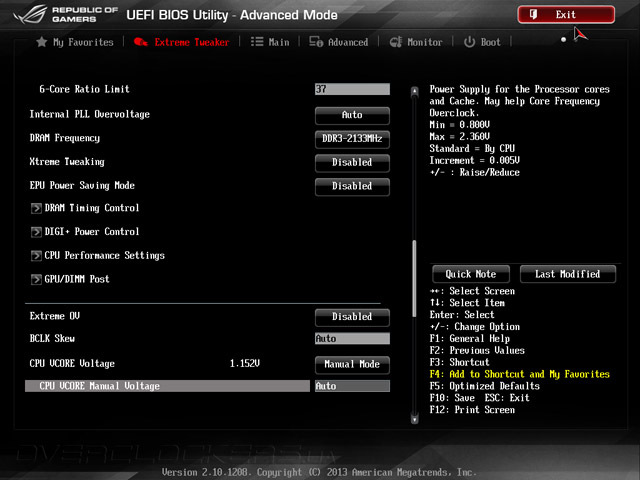

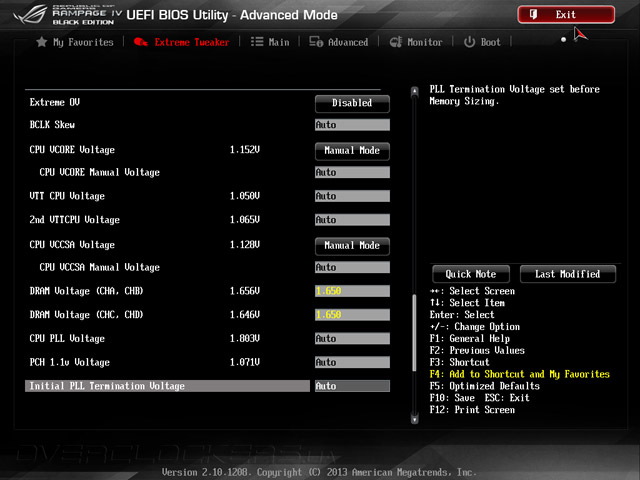

Естественно, без поднятий напряжений питания тех или иных узлов системы никакого более-менее нормального разгона произвести не получится, и для решения этой проблемы «материнка» обладает всеми необходимыми параметрами, при этом диапазон значений оптимально заточен для экстремального оверклокинга:

Параметр Диапазон напряжений, В Шаг, В
CPU VCORE Voltage (manual) 0,8–2,36 0,005
CPU VCORE Voltage (offset) +/– 0,005–0,635 0,005
VTT CPU Voltage 0,8–1,7 0,00625
2nd VTTCPU Voltage 0,80642–1,70538 0,00661
CPU VCCSA Voltage (manual) 0,8–1,7 0,005
CPU VCCSA Voltage (offset) +/– 0,005–0,635 0,005
DRAM Voltage (CHA, CHB) 1,2–2,4 0,005
DRAM Voltage (CHC, CHD) 1,2–2,4 0,005
CPU PLL Voltage 1,25–2,5 0,00625
PCH 1.1v Voltage 0,8–1,6 0,00625
Initial PLL Termination Voltage 0,2–2,5 0,00625
Eventual PLL Termination Voltage 0,2–2,5 0,00625
VTTDDR Voltage (CHA, CHB) 0,625–1,4 0,00625
VTTDDR Voltage (CHC, CHD) 0,625–1,4 0,00625

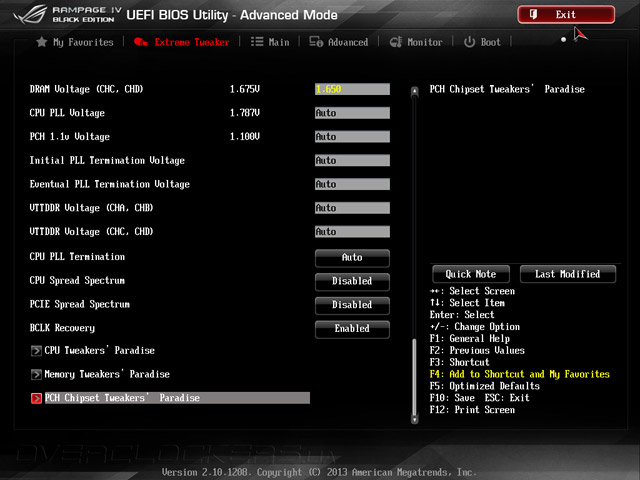

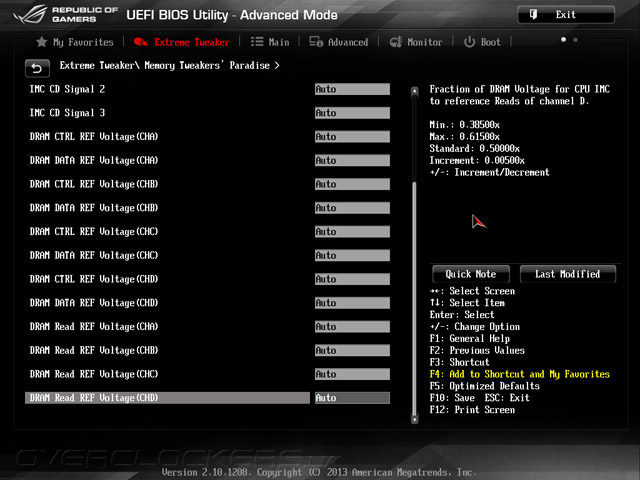

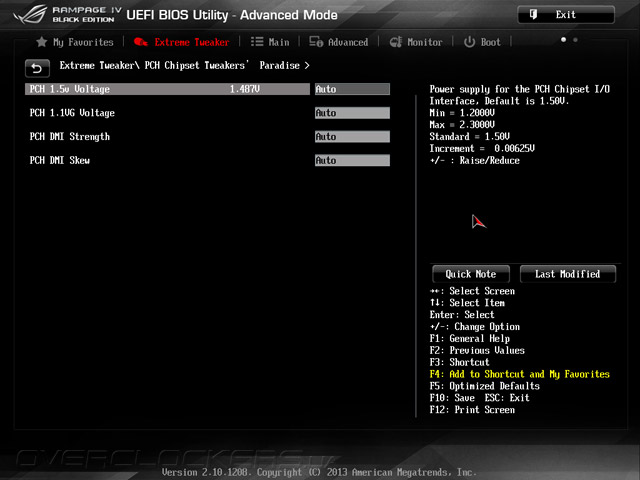

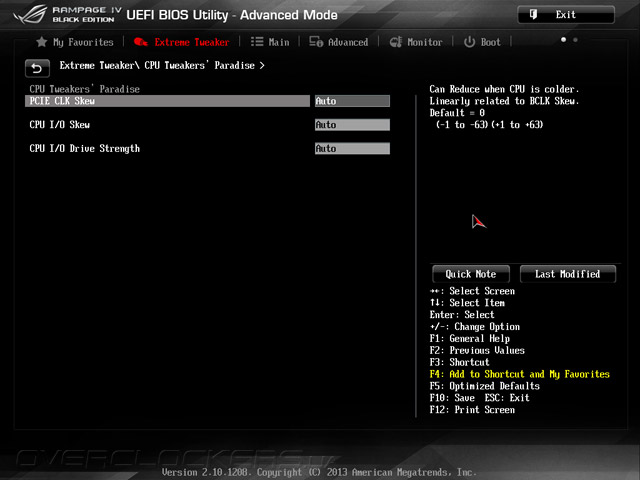

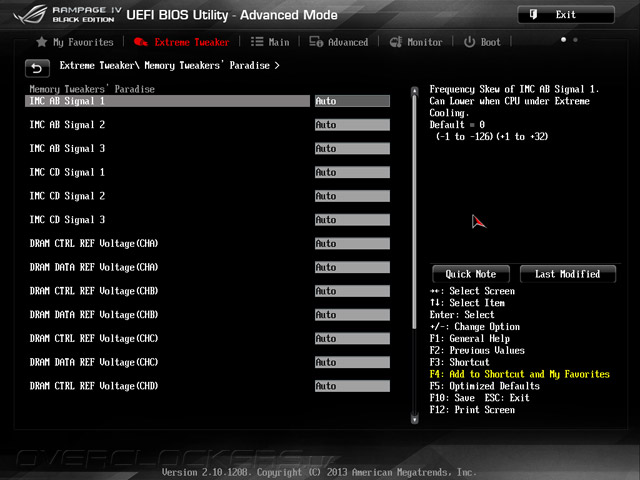

Но и это не все. Дополнительно ко всему энтузиастам доступны еще более тонкие настройки системы, сосредоточенные в подразделах CPU Tweakers’Paradise, Memory Tweakers’Paradise и PCH Tweakers’Paradise.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

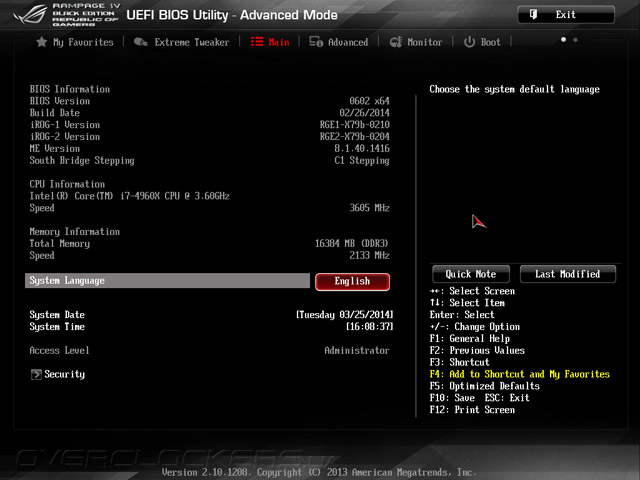

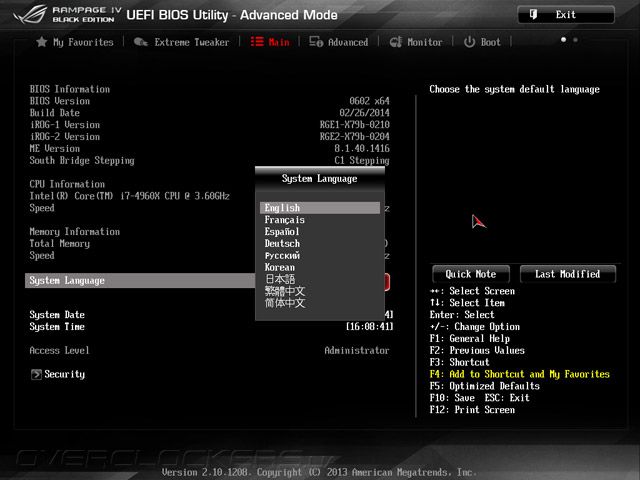

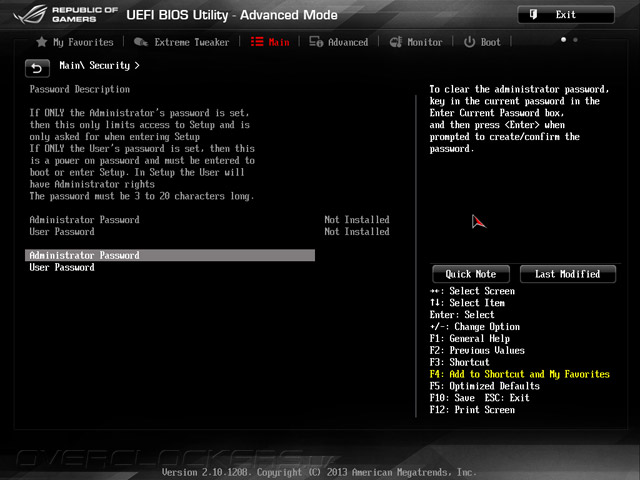

Остальные разделы прошивки позволяют произвести основные настройки системы, мало чем касающиеся разгона, и получить информацию об установленных компонентах. В Main можно настроить дату и время, выбрать язык интерфейса, включая русский, вставить пароль администратора или пользователя.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

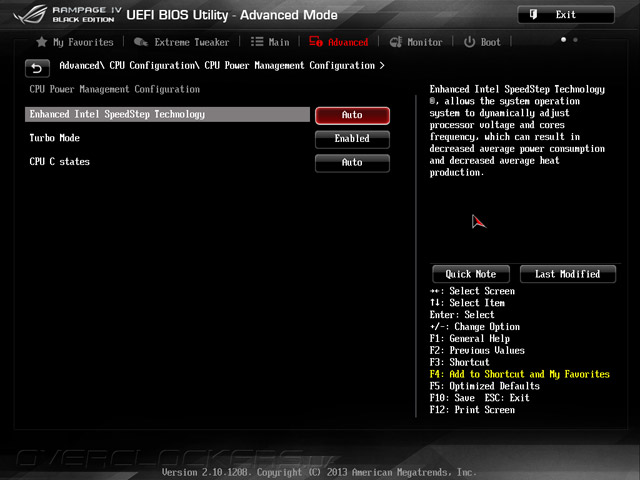

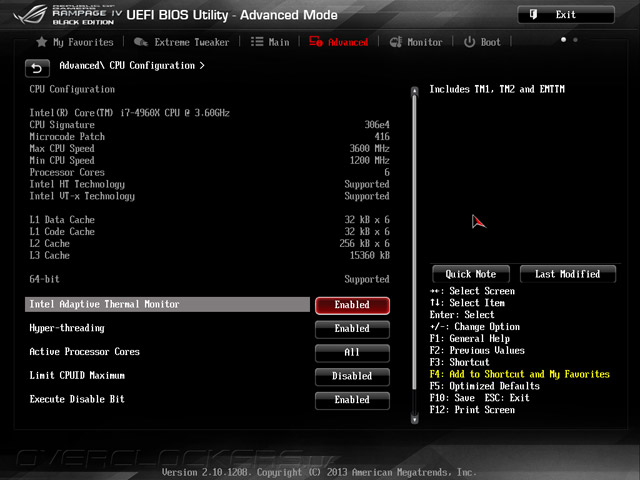

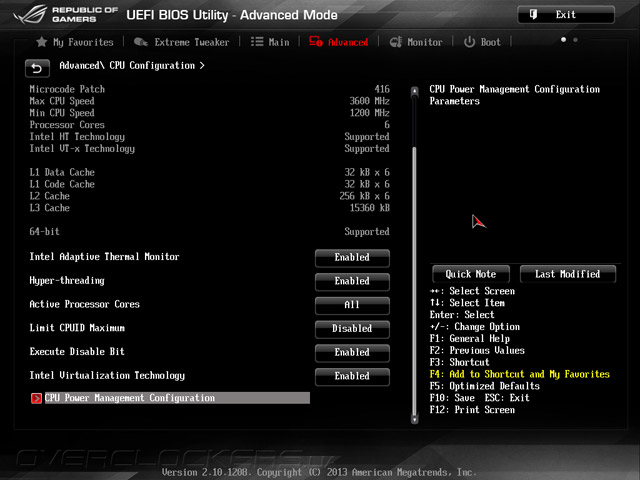

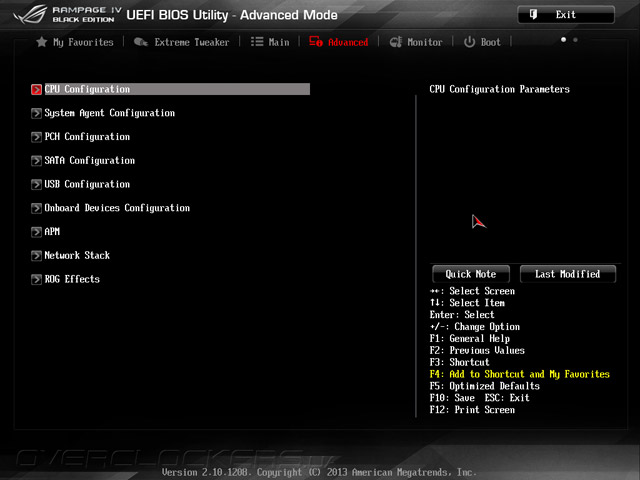

Параметры, отвечающие за функционирование поддерживаемых процессором различных технологий и работы Turbo Boost, находятся в разделе Advanced.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

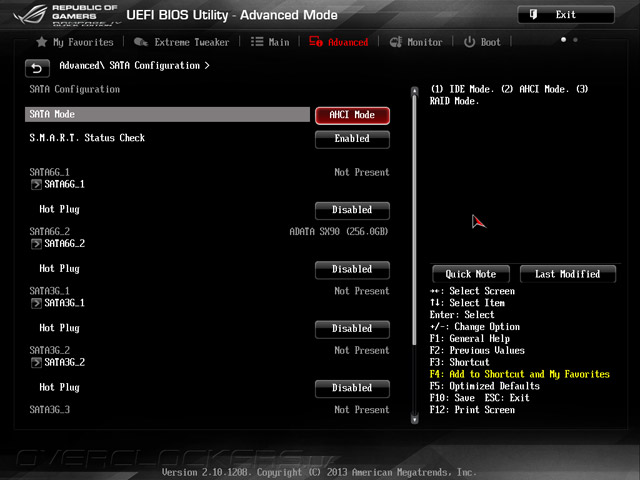

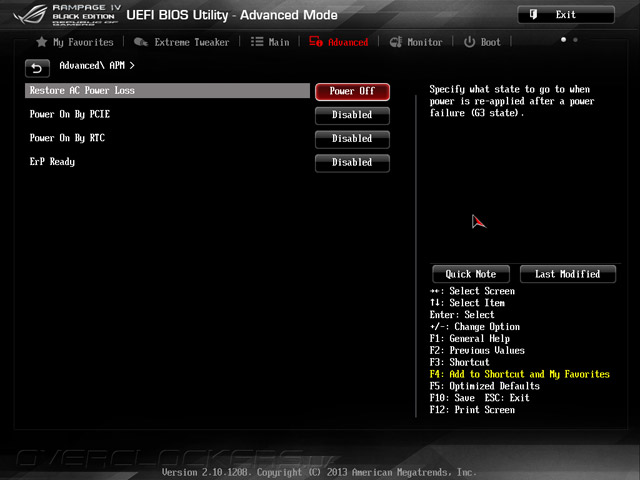

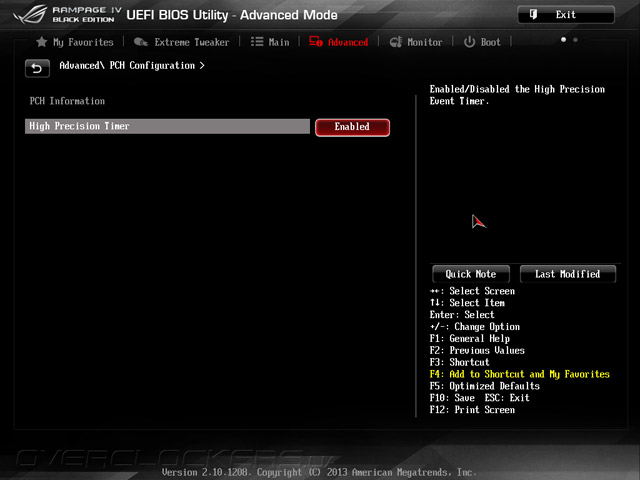

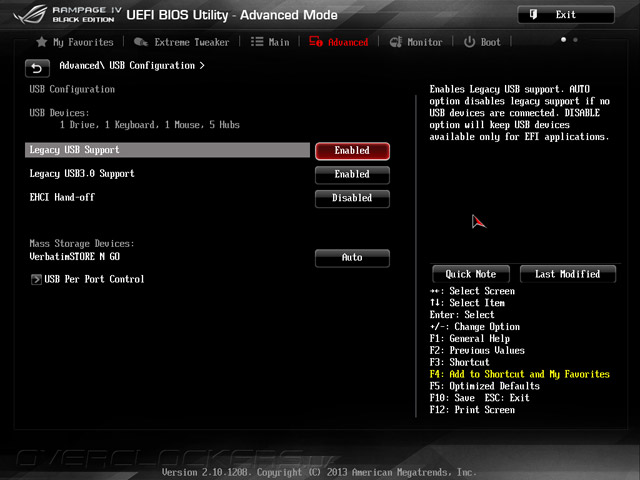

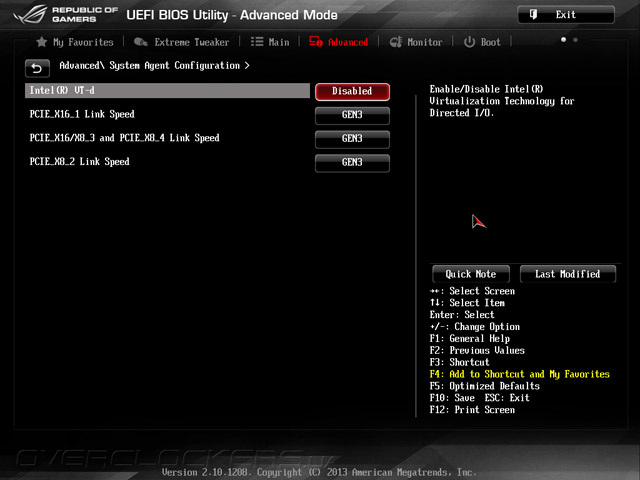

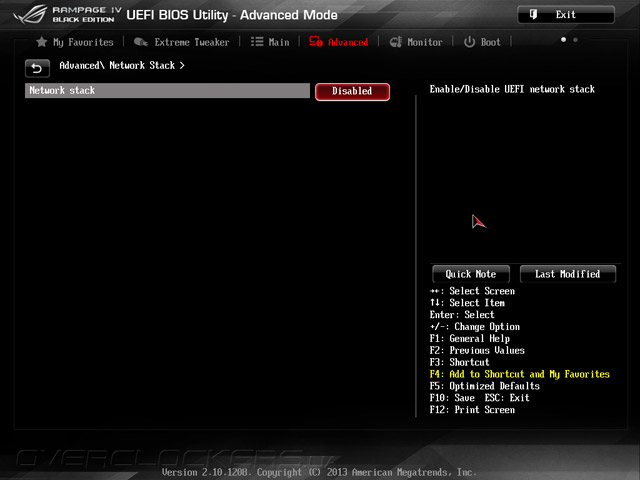

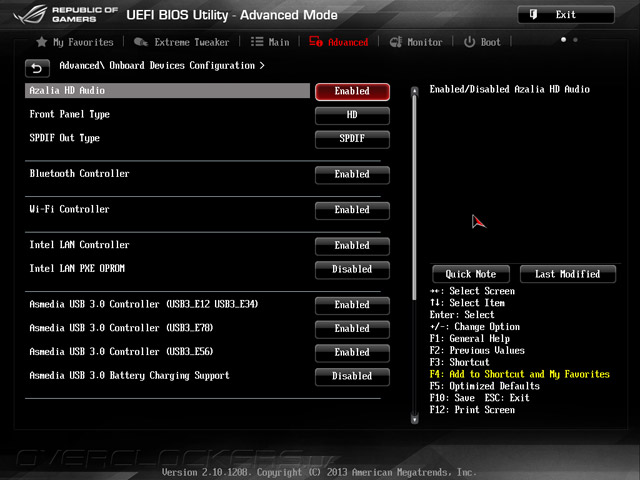

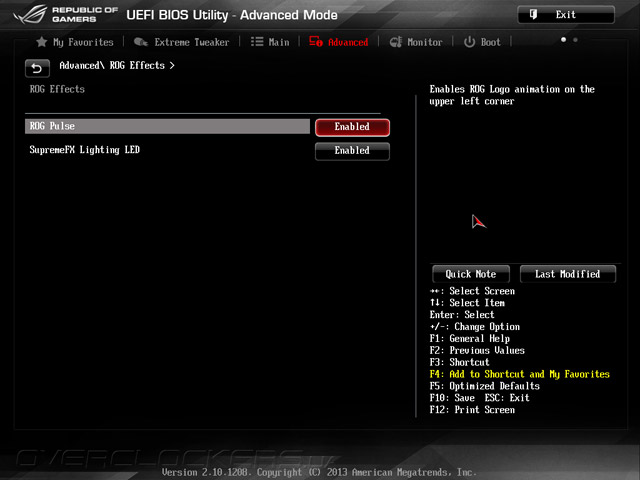

Там же расположены и настройки «системного агента», чипсета, встроенных контроллеров и режима подсветки логотипа ROG и звукового модуля.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

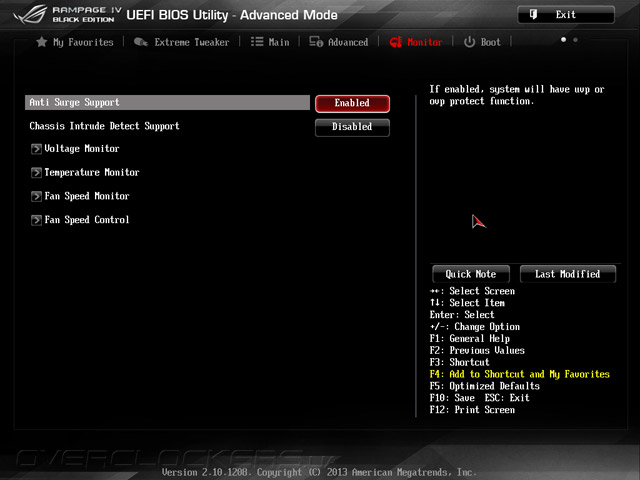

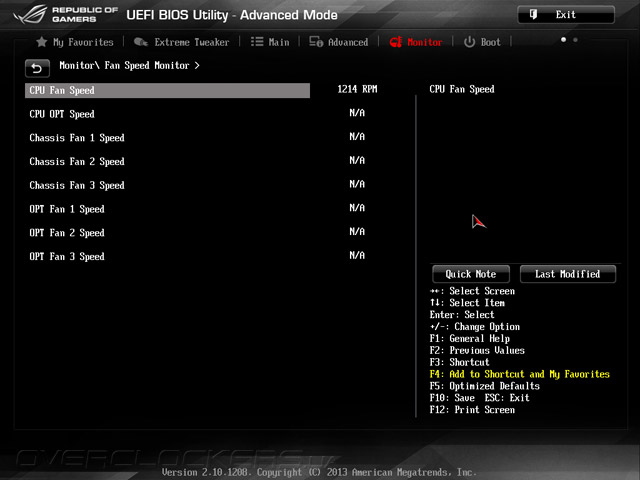

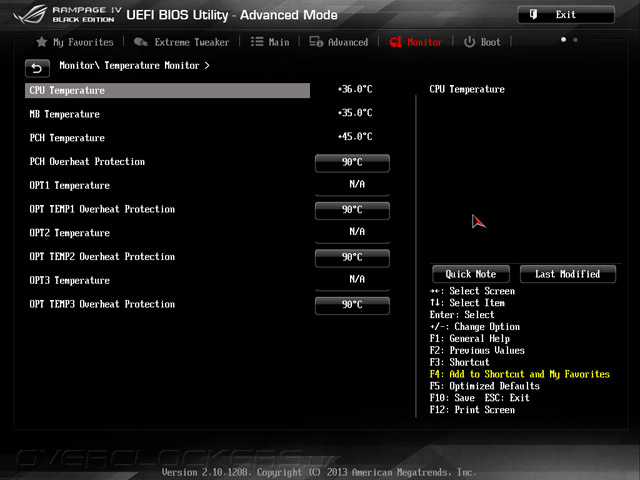

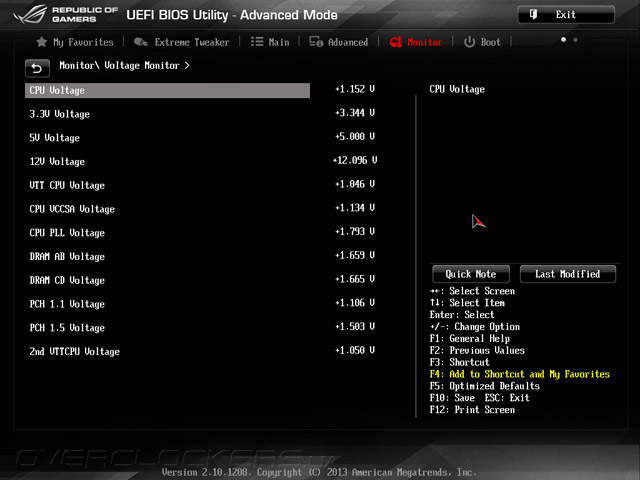

Мониторинг системы сосредоточен в разделе Monitor, причем показания напряжений, температуры, скорости вращения и их настройки разбиты на свои группы.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

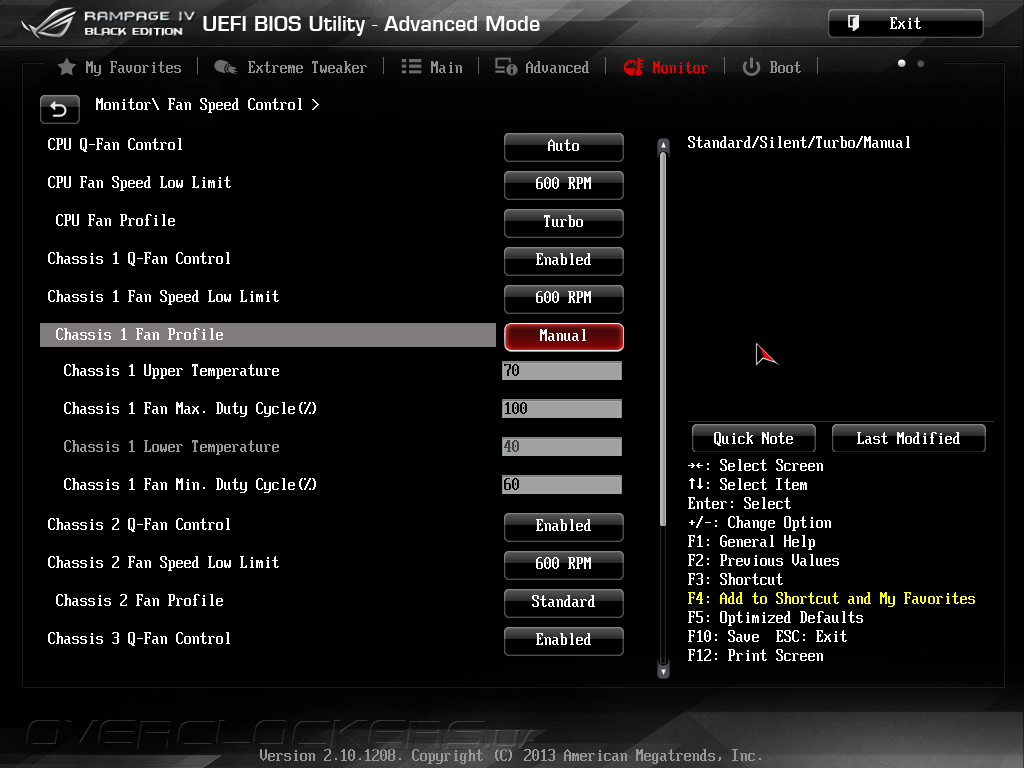

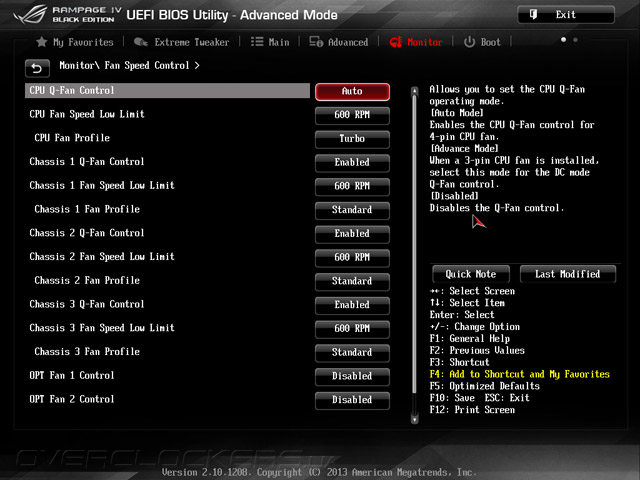

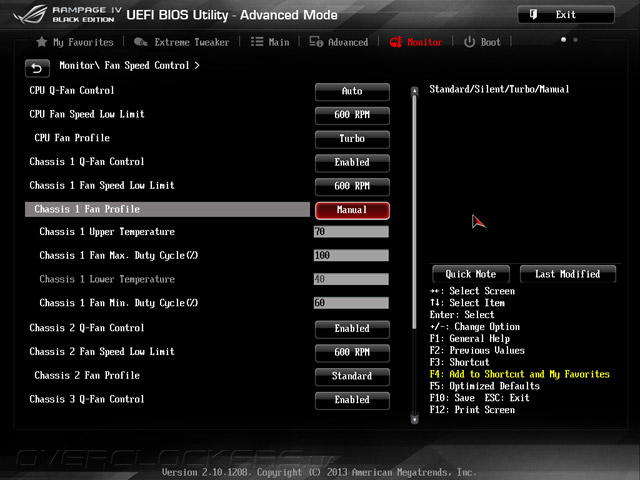

При таком объеме информации это кажется вполне логичным. Судите сами: доступно 12 значений напряжений, три встроенных термодатчика и столько же выносных, показания восьми вентиляторов и их настройка. В последнем случае можно выбрать минимальную скорость вращения крыльчатки, профиль работы вентилятора или вообще полностью произвести ручную настройку.

UEFI Setup ASUS Rampage IV Black Edition

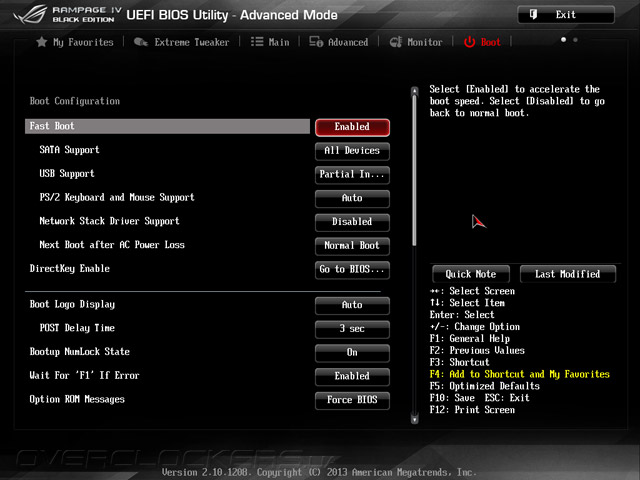

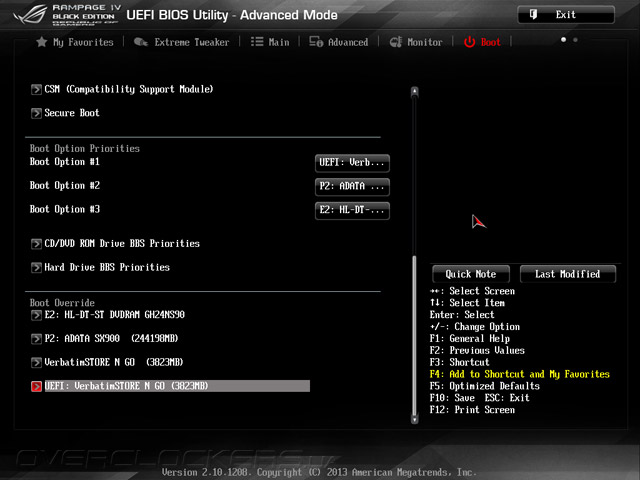

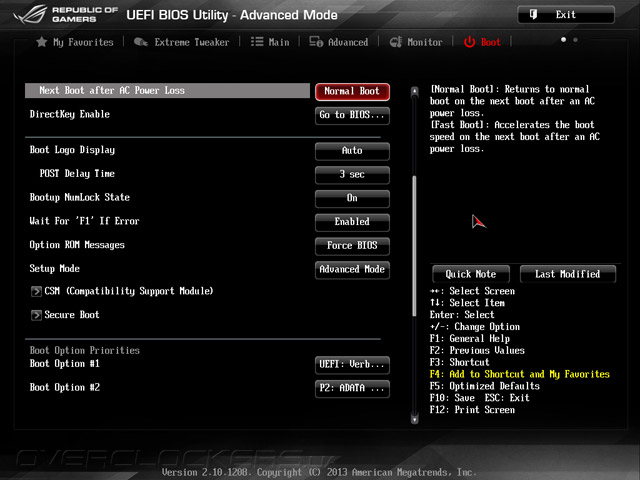

В разделе Boot находятся установки загрузки системы, выбор отображения заставки при старте ПК и какой режим будет при входе в UEFI Setup, более простой и понятный для неподготовленного пользователя EZ Mode или расширенный Advanced Mode.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

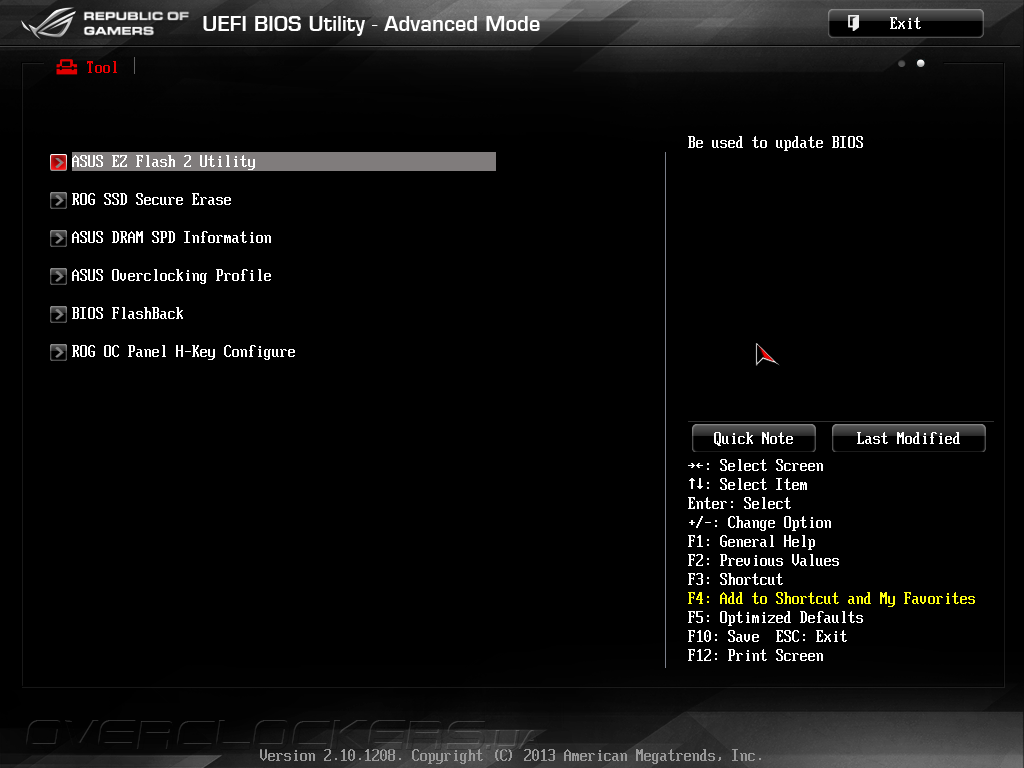

Фирменные утилиты ASUS нашли место и в прошивке Rampage IV Black Edition.

UEFI Setup ASUS Rampage IV Black Edition

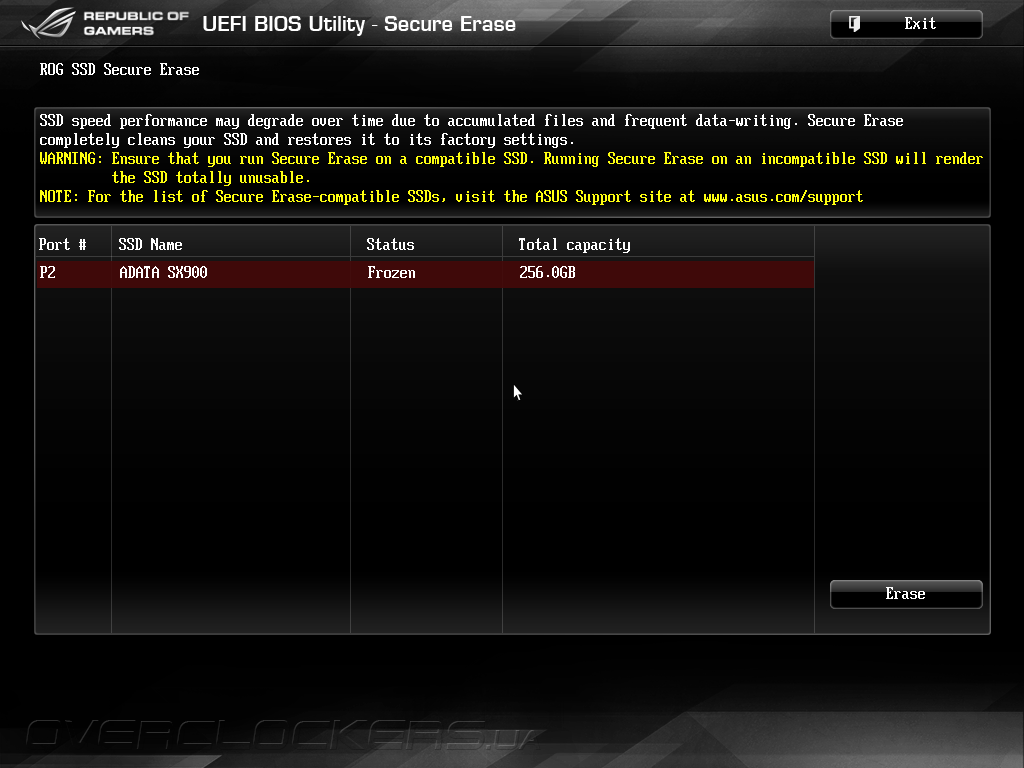

Появилась даже новая — ROG SSD Secure Erase, позволяющая произвести очиску твердотельного диска.

UEFI Setup ASUS Rampage IV Black Edition

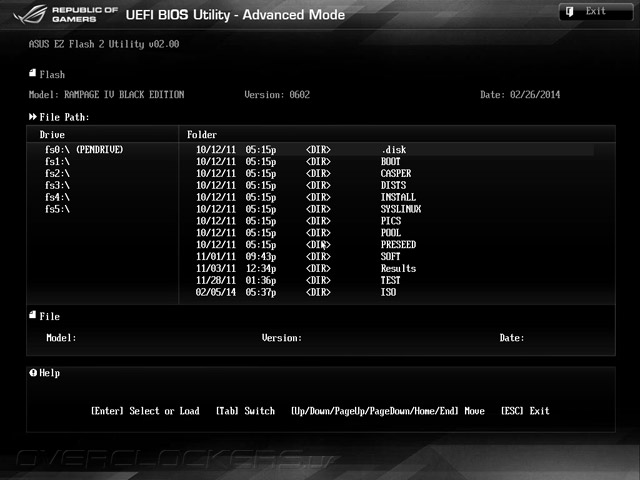

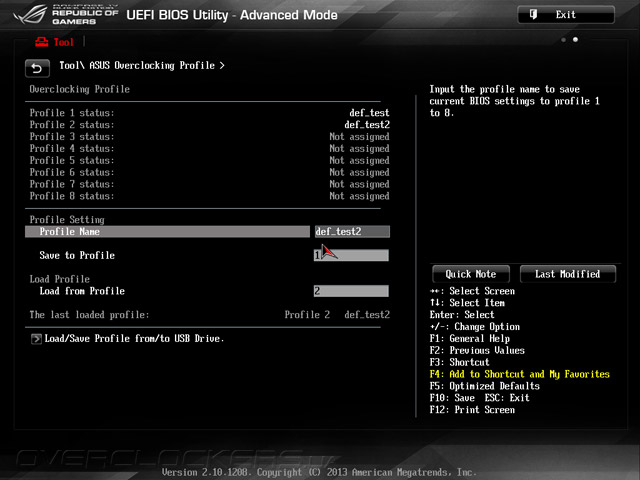

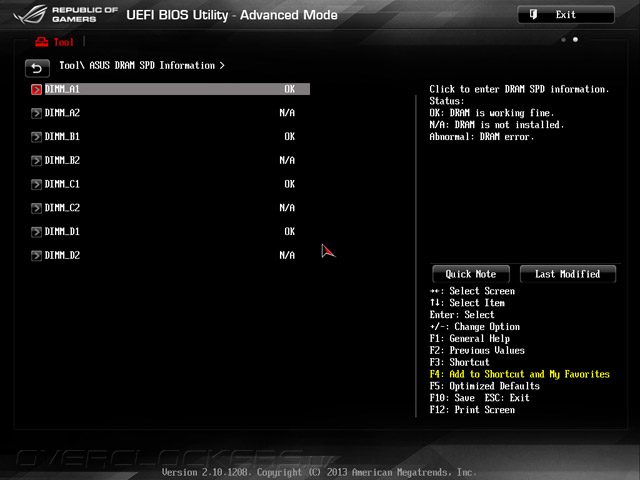

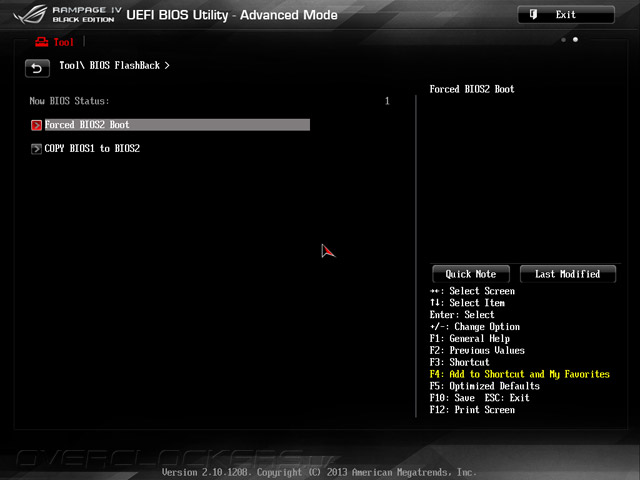

Остальные — давно хорошо знакомые по старым продуктам тайваньской компании. Это и EZ Flash 2 для обновления прошивки, и DRAM SPD Information для получения информации об установленных модулях памяти, и Overclocking Profile для сохранения до восьми профилей с настройками системы и BIOS FlashBack, позволяющая восстановить микрокод платы.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

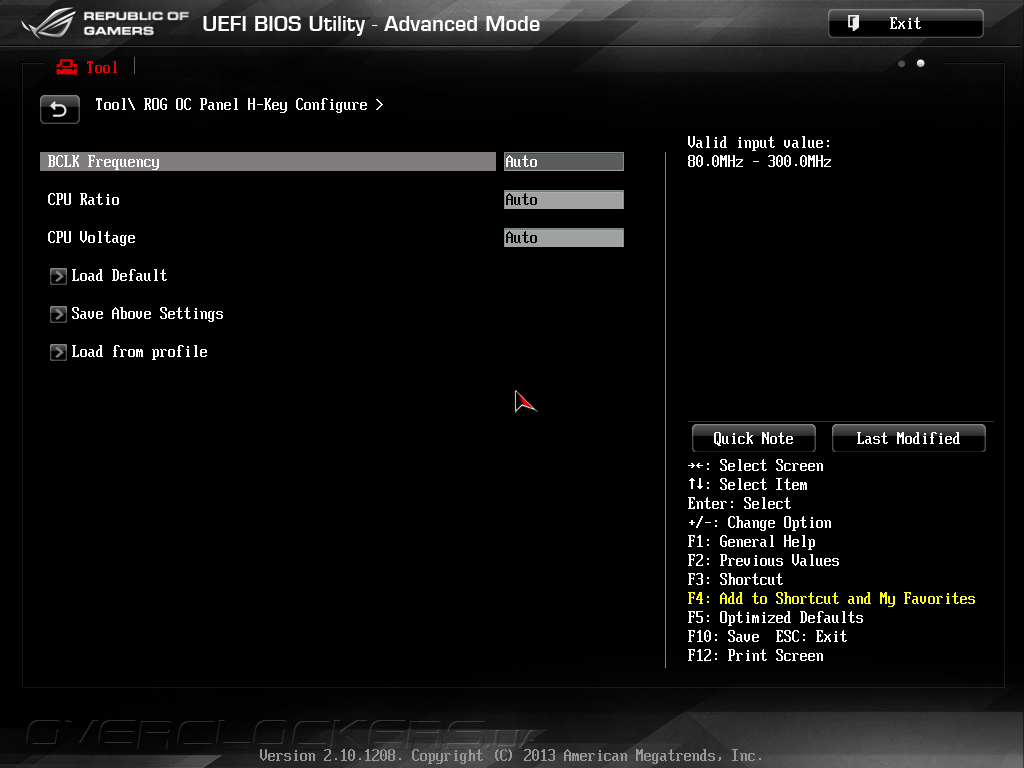

Еще одна утилита, появившаяся с выходом продуктов на чипсете Intel Z87, — ROG OC Panel H-Key Configure, позволяющая настроить параметры профиля для внешней панели OC Panel.

UEFI Setup ASUS Rampage IV Black Edition

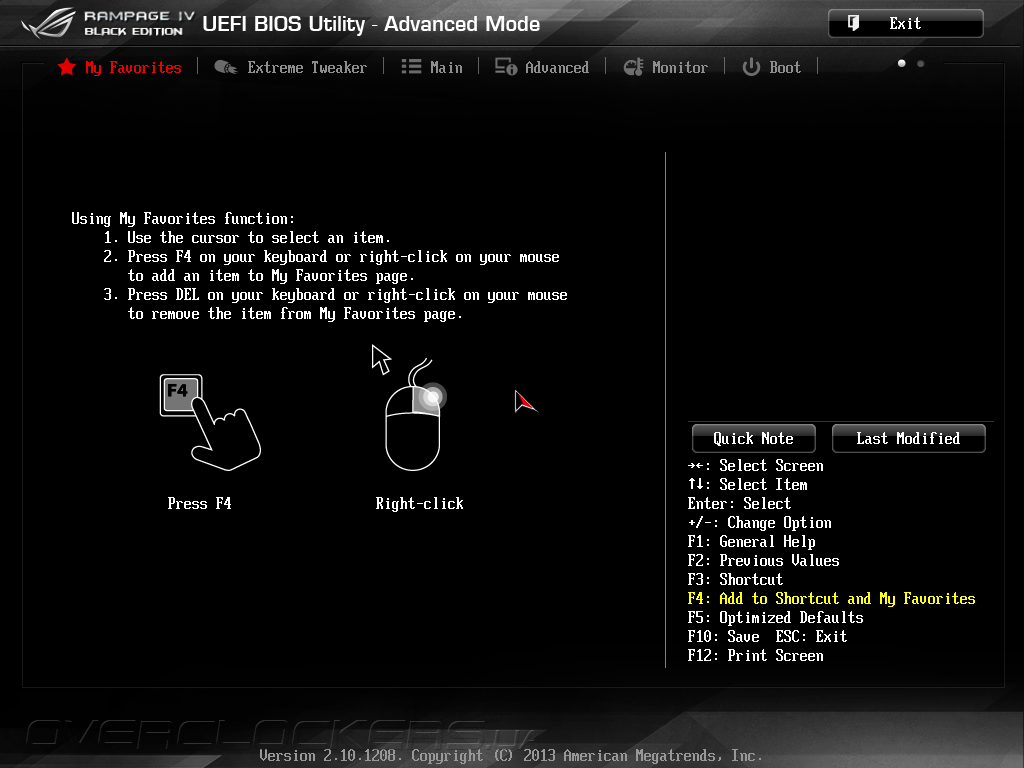

А вот еще одна новинка для решений на X79 в виде раздела My Favorites, который можно сформировать из часто используемых опций.

UEFI Setup ASUS Rampage IV Black Edition

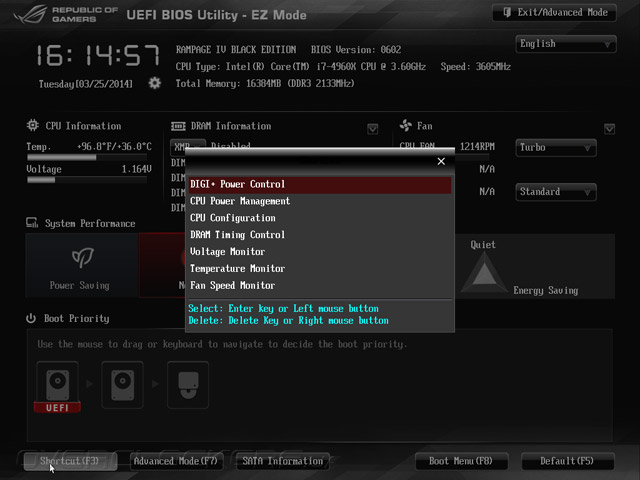

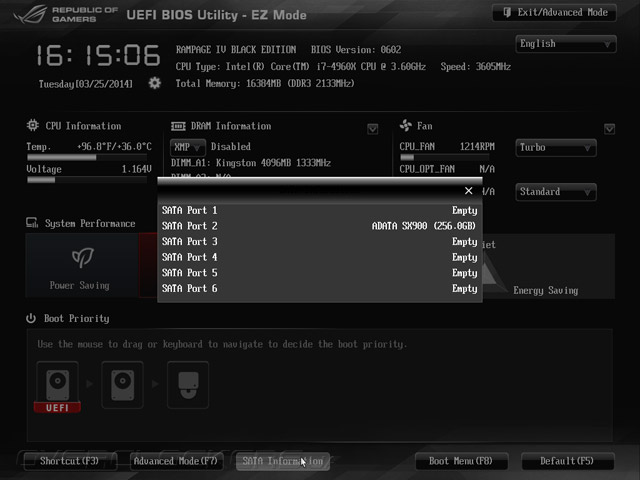

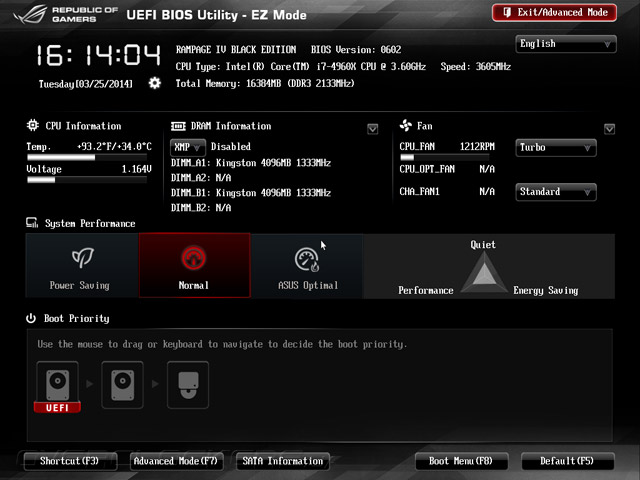

Ну и напоследок, конечно же, EZ Mode. Энтузиасты вряд ли им воспользуются, но для начинающих он вполне сгодится для быстрой настройки.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

Итак, прошивка выполнена на весьма достойном уровне, присущем всем продуктам серии Republic of Gamers. И вряд ли стоило ожидать чего-то худшего. Осталось проверить разгон, но к нему мы вернемся после краткого осмотра комплектного ПО.


Комплектное ПО

В комплекте Rampage IV Black Edition предлагается различные утилиты, среди которых можно выделить Ai Suite 3. Это мощный программный комплекс, включающий возможности разгона, тонкой настройки, мониторинга и дополнительные функции, такие как обновление прошивки, управление сетью Wi-Fi, зарядкой мобильных устройств и повышение скорости передачи данных при использовании накопителей с интерфейсом USB 3.0.

ASUS Ai Suite 3

В целом, на страницах нашего сайта уже не раз описывались возможности комплекса, поэтому особо заострять внимание на нем не буду, пройдусь лишь кратко. Тут же стоит отметить, что старые решения на базе Intel X79 довольствуются AI Suite второй версии и вряд ли программа когда-либо будет обновлена.

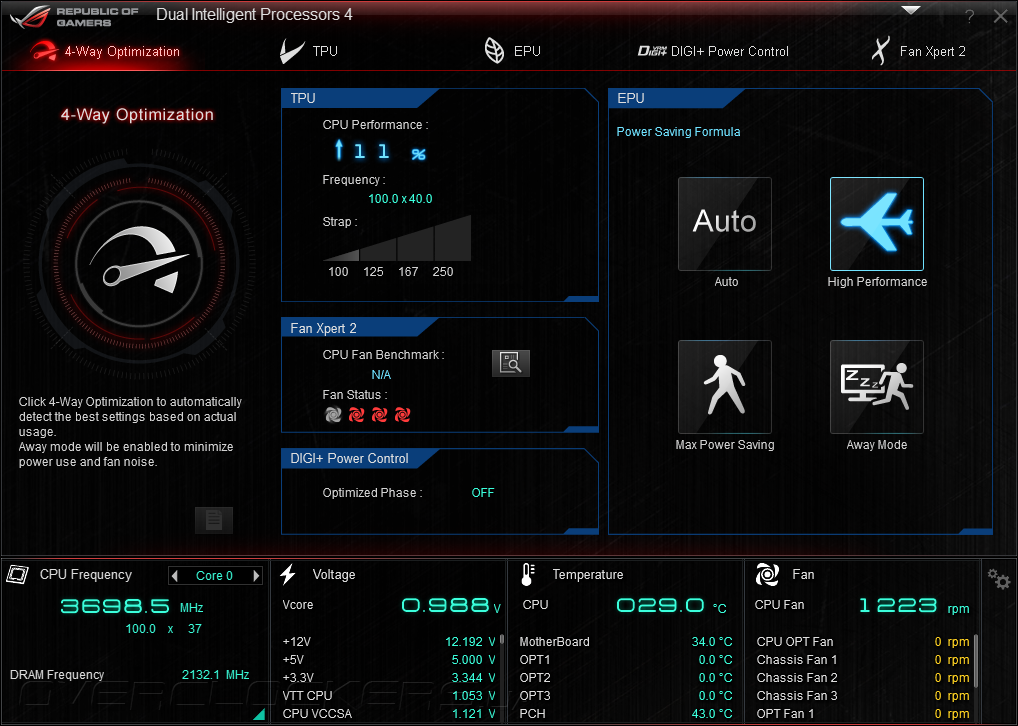

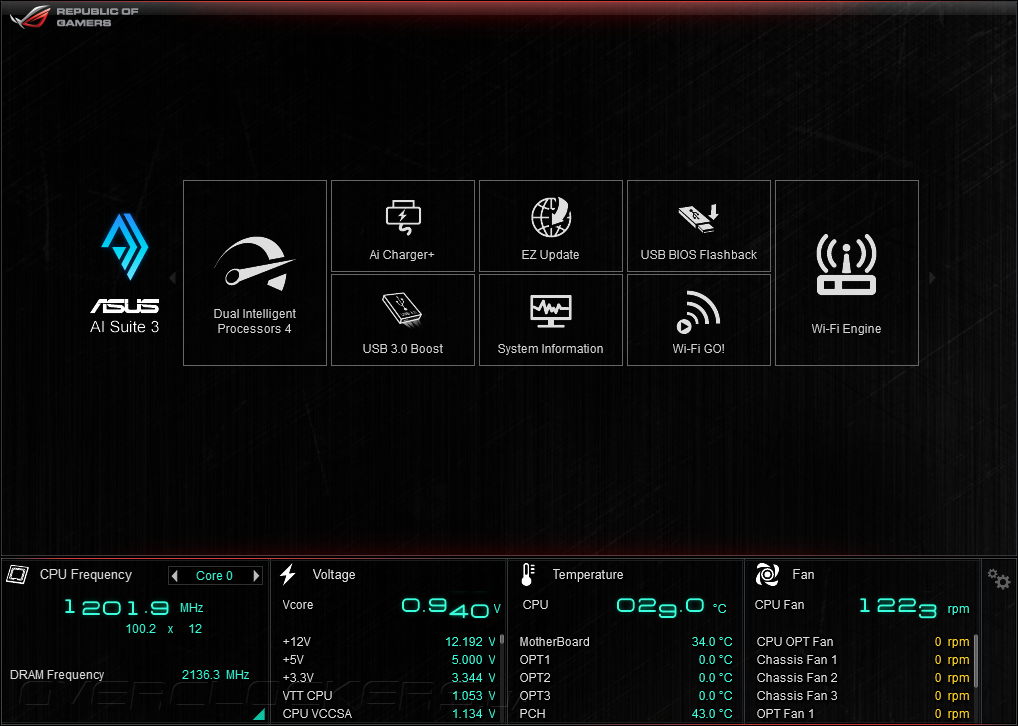

Теперь приступим. Итак, при старте комплекса попадаем сразу в раздел 4-Way Optimization утилиты Dual Intelligent Processors 4, где можно получить информацию как настроена система или запустить ее автоматическую оптимизацию.

ASUS Ai Suite 3

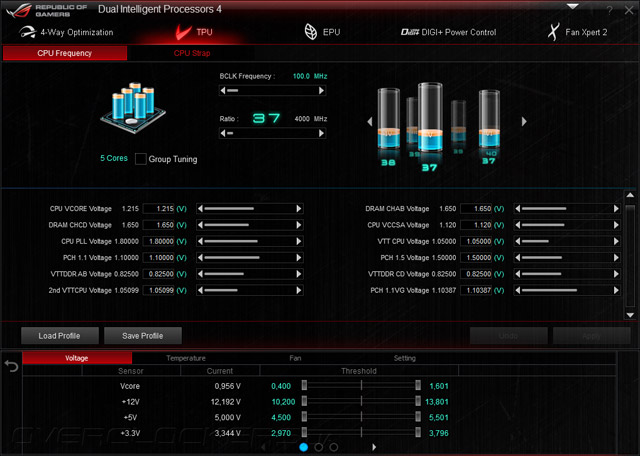

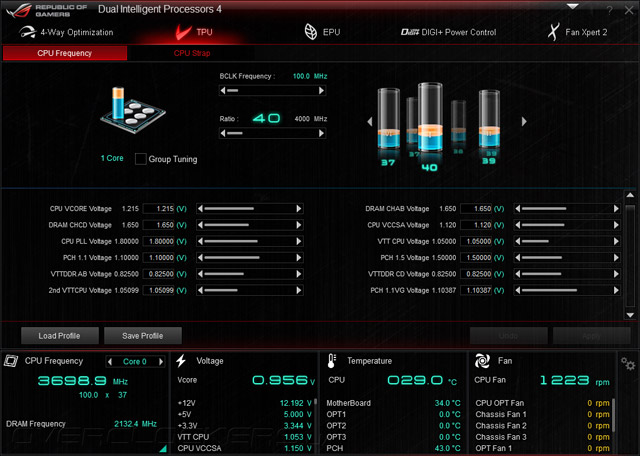

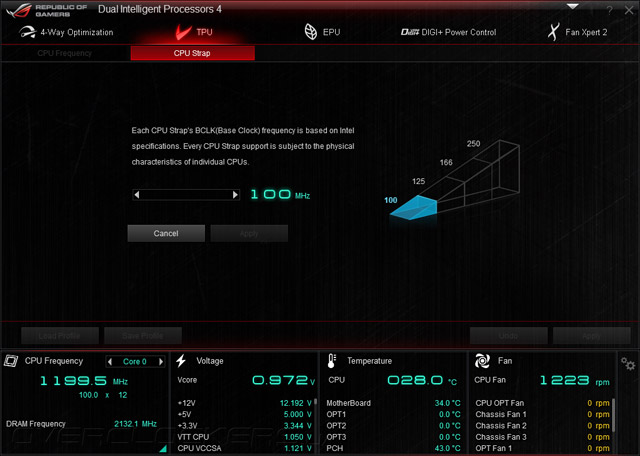

Управление множителем процессора, базовой и напряжением доступно в TPU.

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

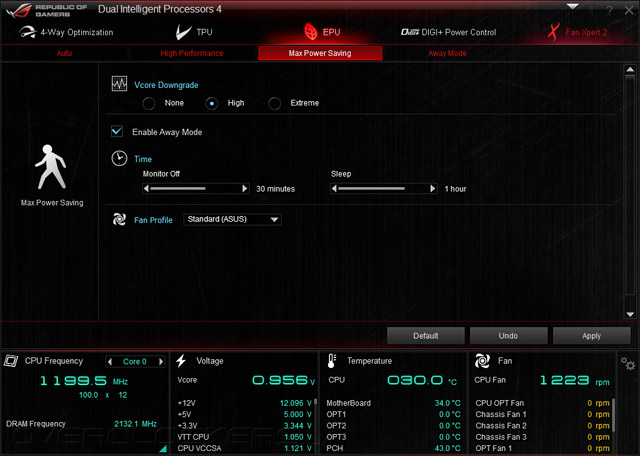

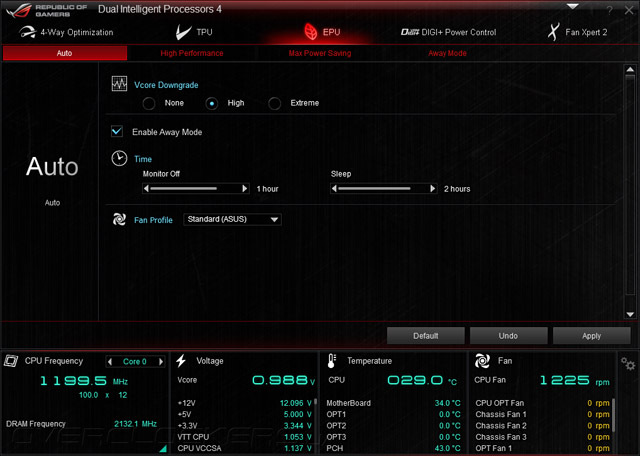

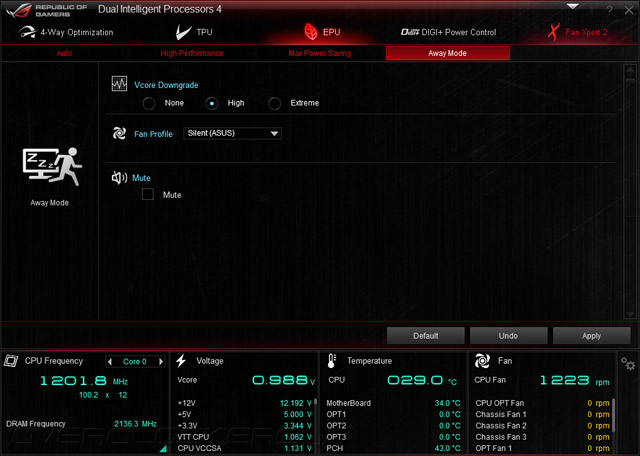

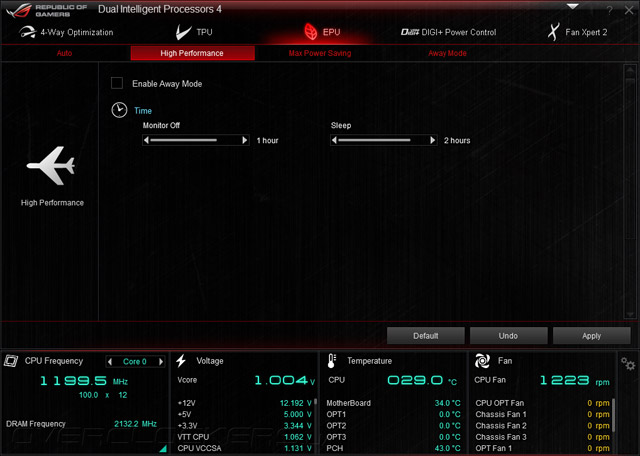

Логичнее было бы предположить, что следом должна идти вкладка с дальнейшими настройками для обеспечения стабильности системы при разгоне, но нет, там оказывается EPU, в которой собраны параметры, отвечающие за энергоэффективность платы.

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

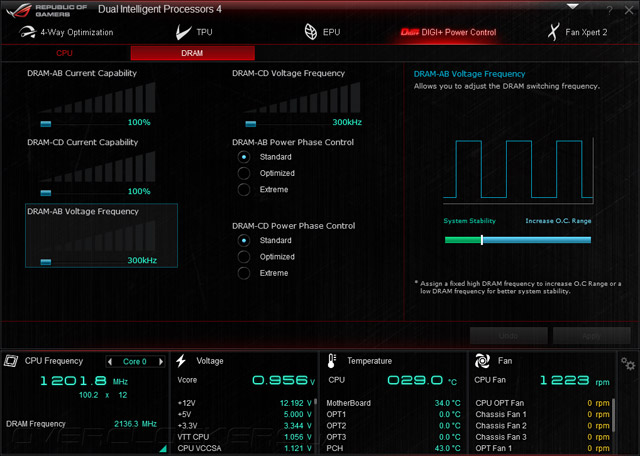

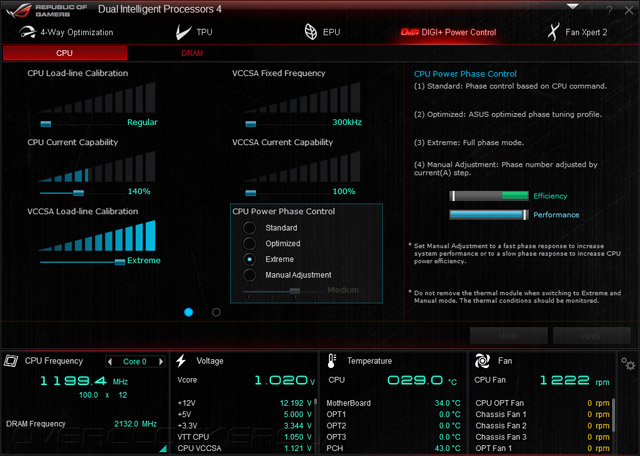

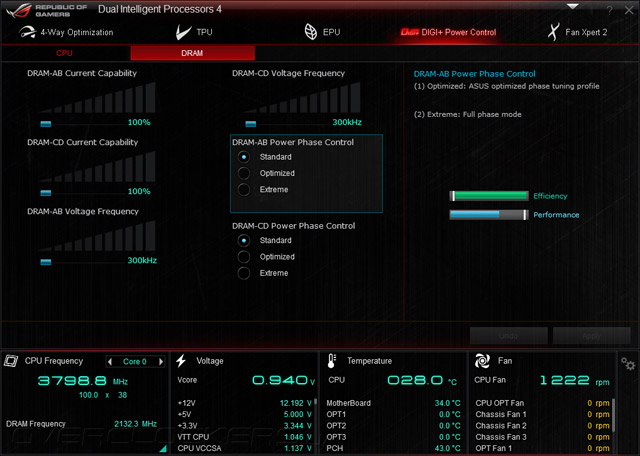

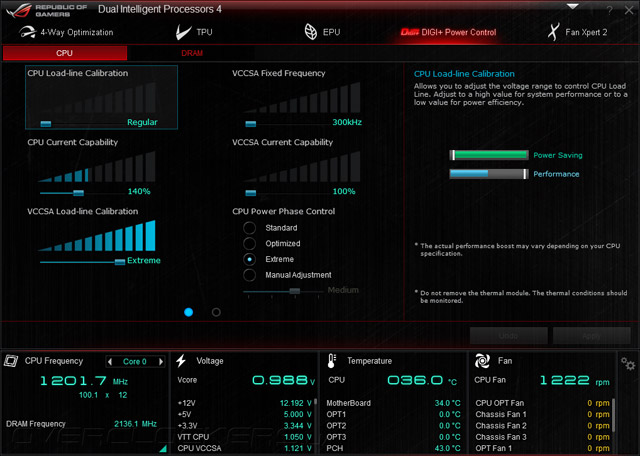

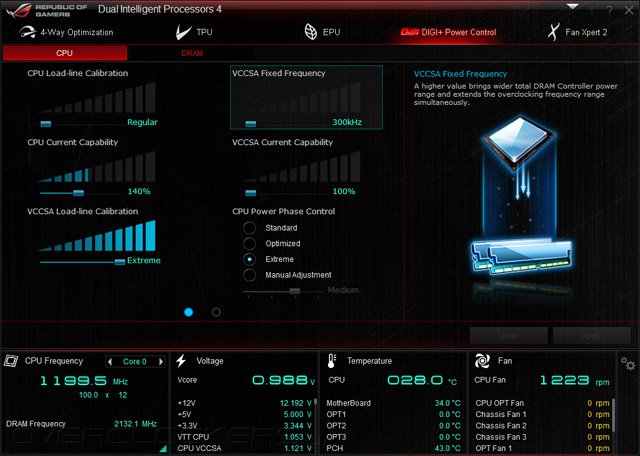

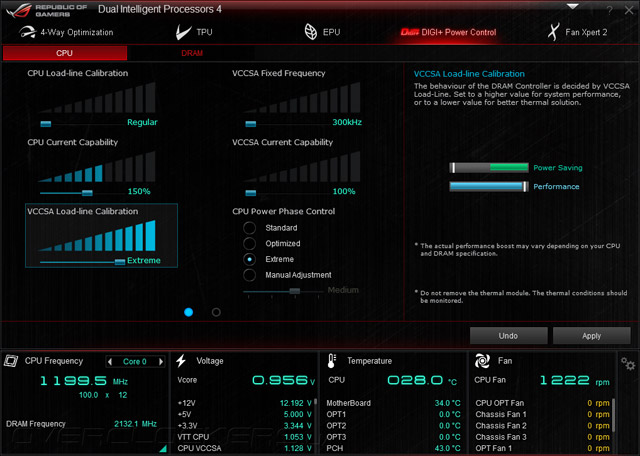

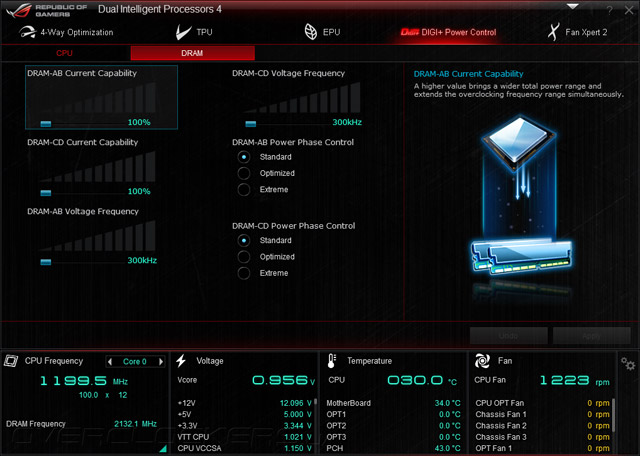

А уже дальше, в DIGI+ Power Control, находятся настройки преобразователя питания процессора и памяти.

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

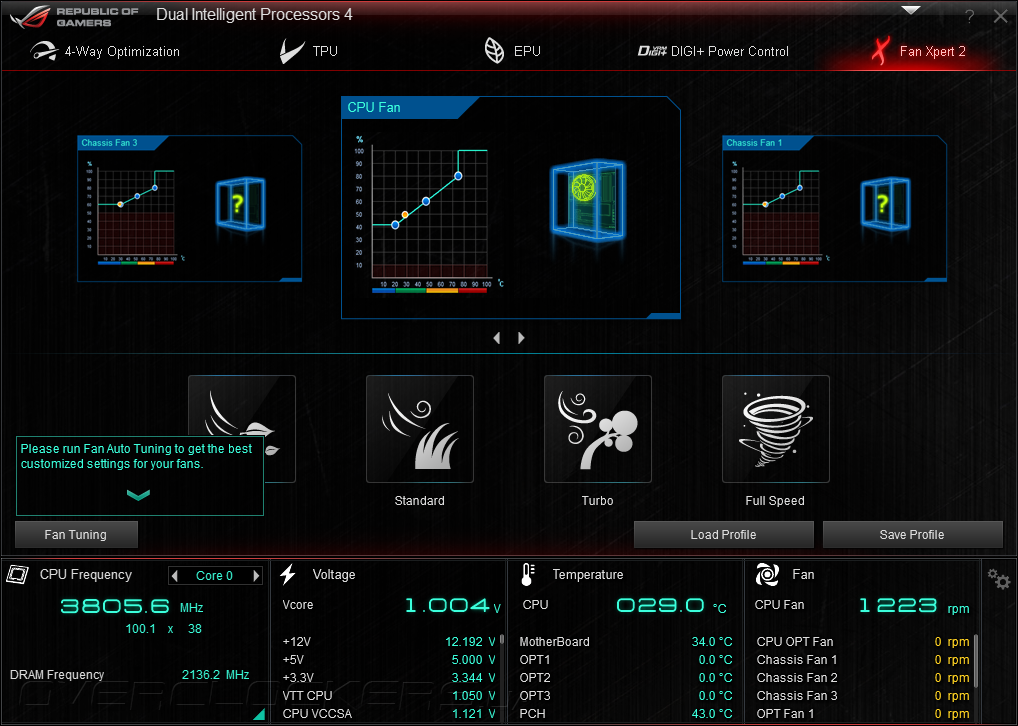

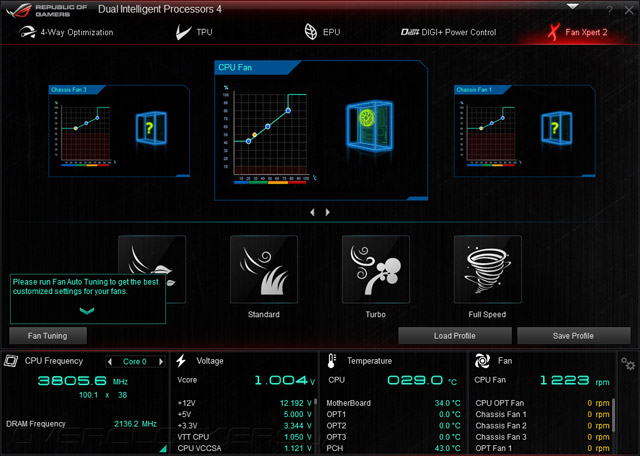

И последняя вкладка отвечает за настройки подключенных вентиляторов.

ASUS Ai Suite 3

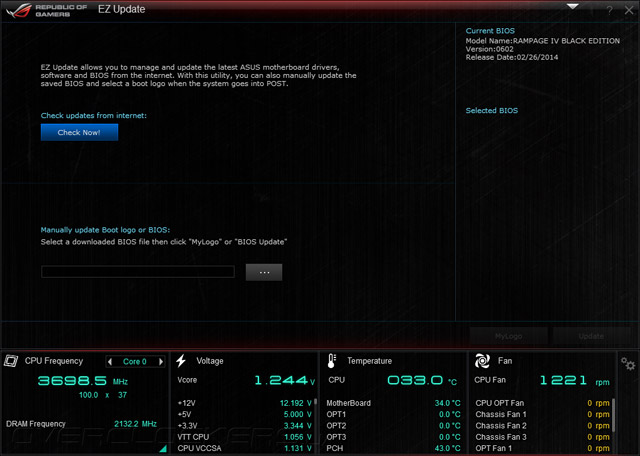

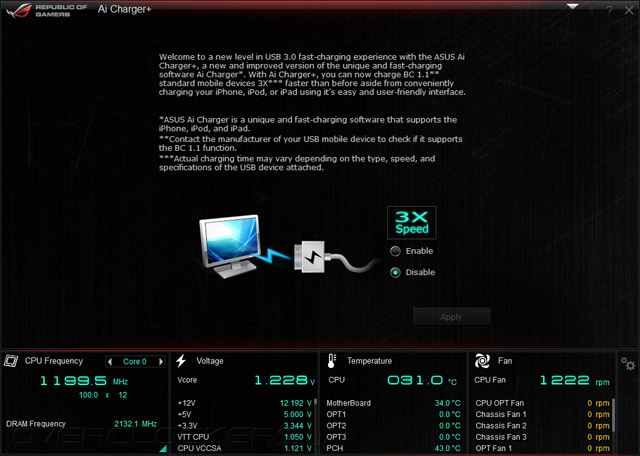

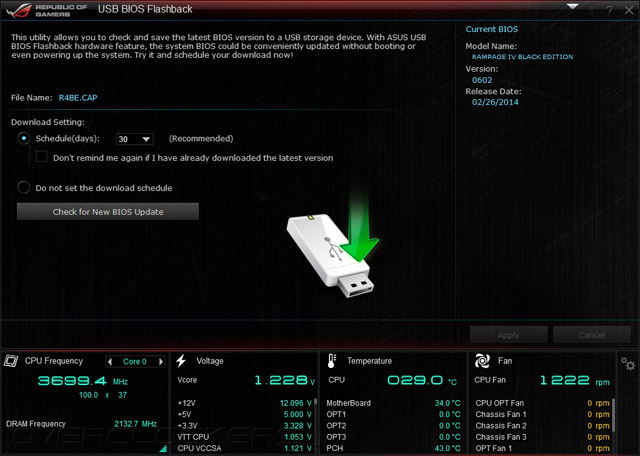

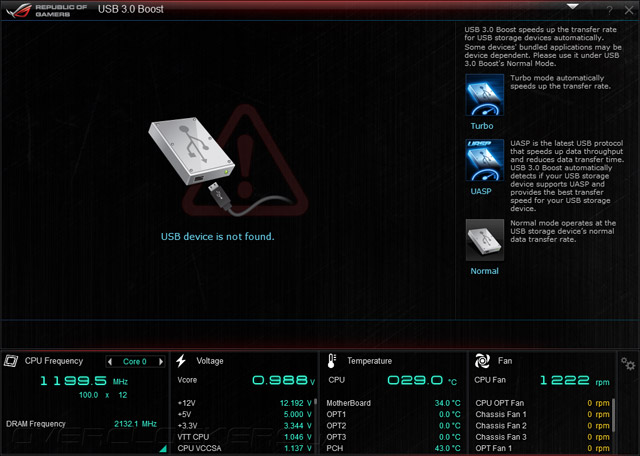

Следующие утилиты комплекса отвечают за ускоренную зарядку мобильных устройств (Ai Charger+), увеличение скорости передачи данных у накопителей USB 3.0 (USB 3.0 Boost), обновление прошивки платы (EZ Update) и восстановление микрокода (USB BIOS Flashback).

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

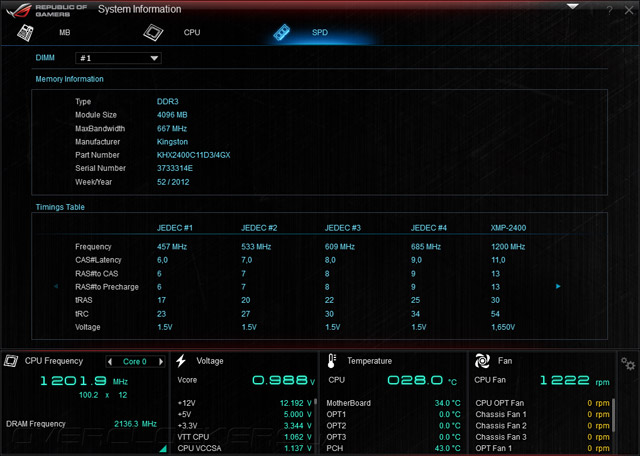

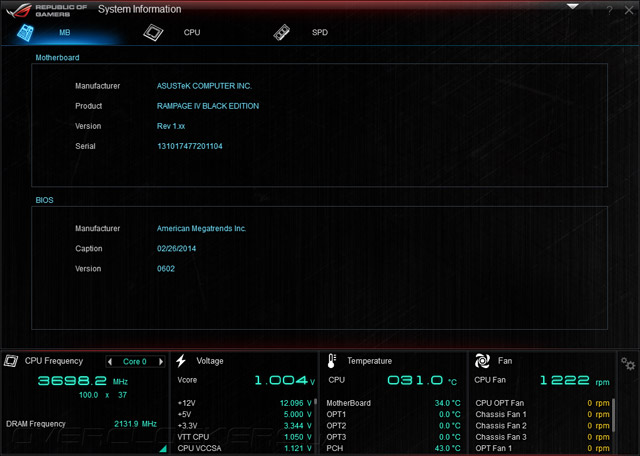

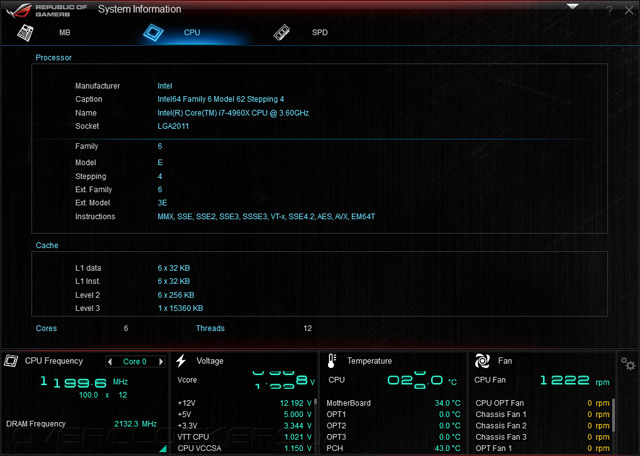

Есть еще System Information, позволяющая получить информацию о материнской плате и установленных процессоре модулей памяти.

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

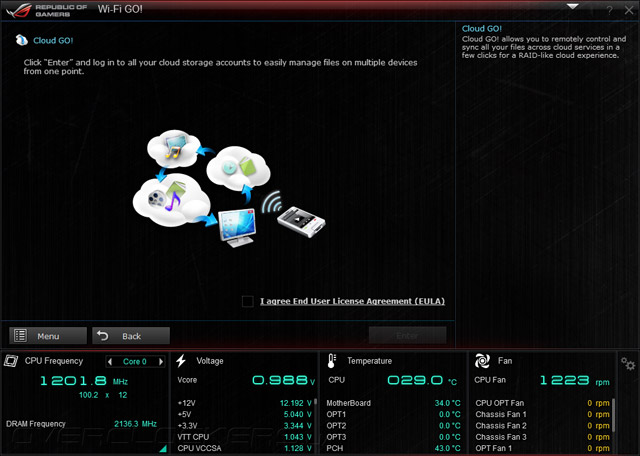

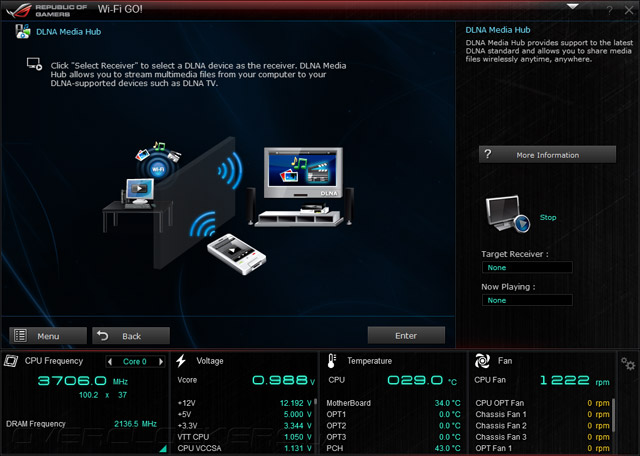

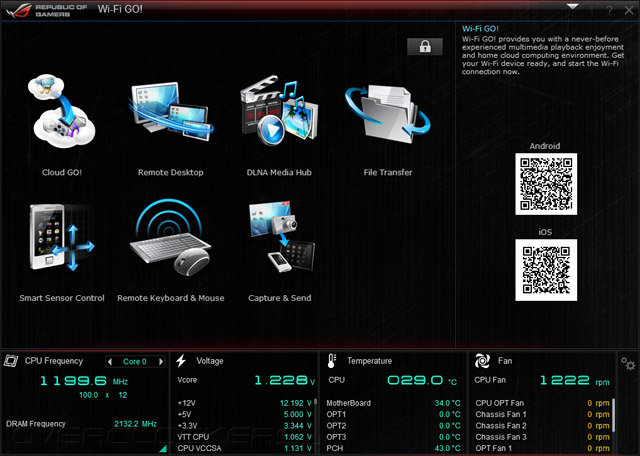

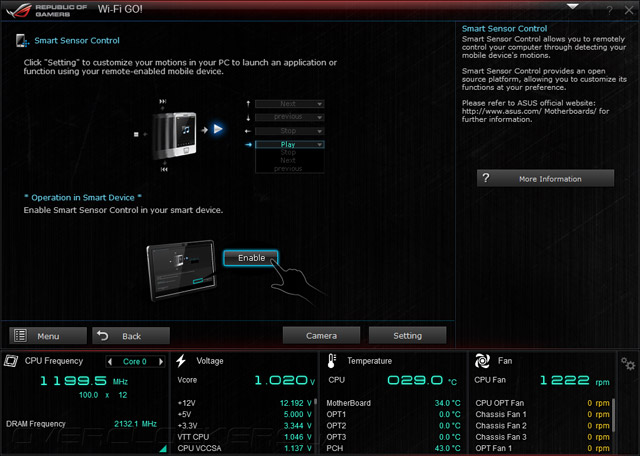

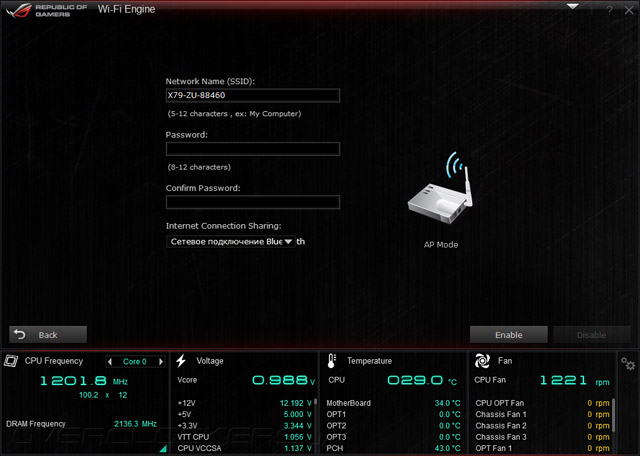

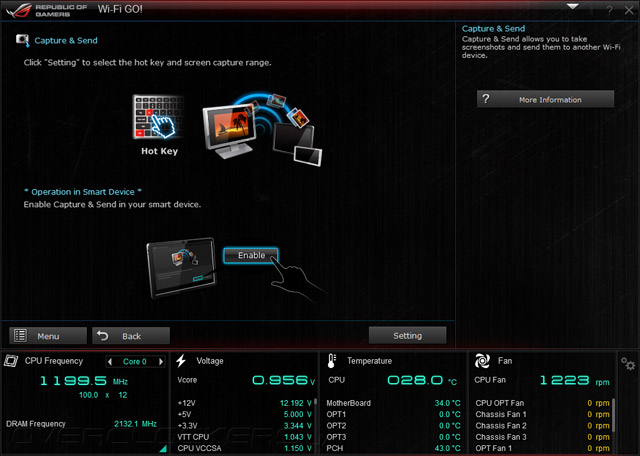

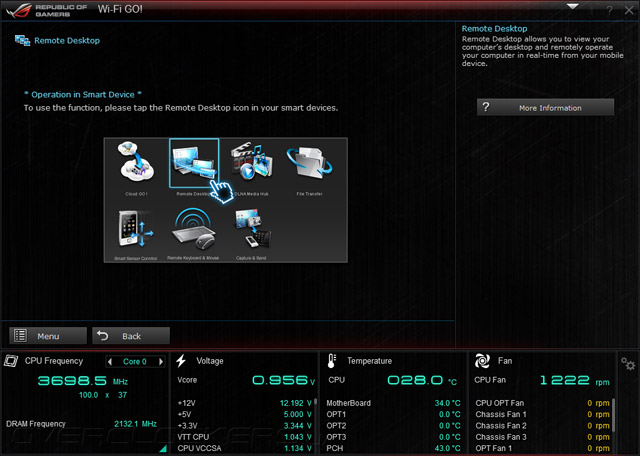

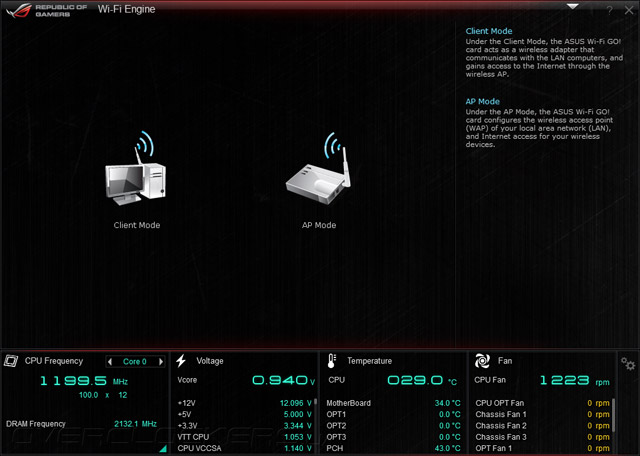

И под конец все это счастье приправлено соусом из WiFi GO! и Wi-Fi Engine, превращающие компьютер в настоящий мультимедийный центр и позволяющие настроить работу адаптера Wi-Fi.

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

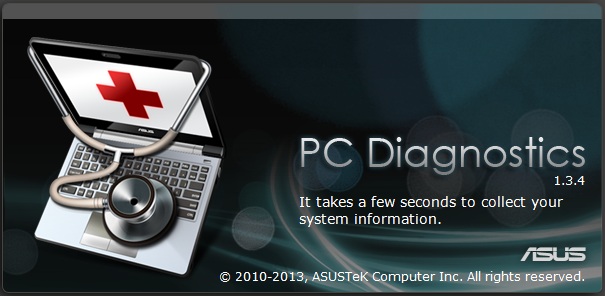

Плата комплектуется еще одной интересной программой под названием PC Diagnostics.

ASUS PC Diagnostics

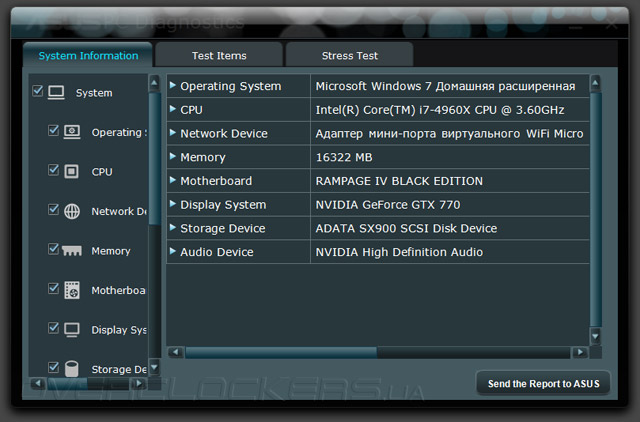

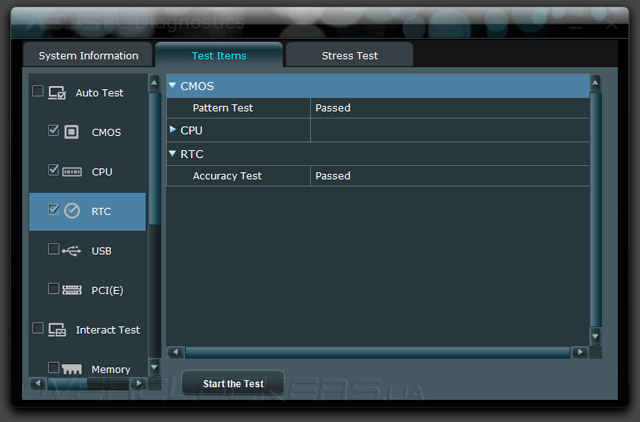

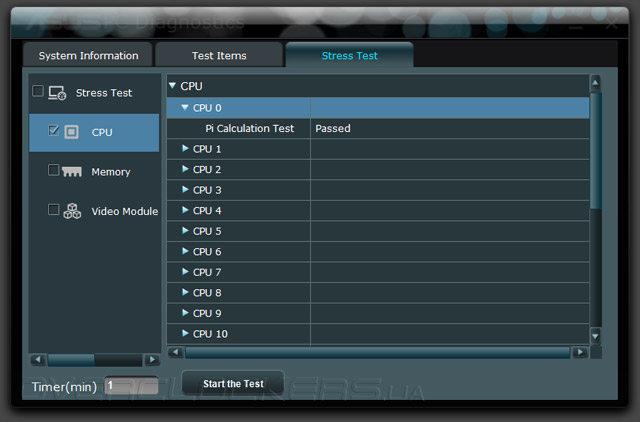

Это диагностическая утилита, что-то наподобие AIDA64, которая предоставляет пользователю информацию по каждому компоненту системы и при этом позволяет произвести их тестирование. Правда, все результаты последнего сводятся к «тест пройден» и не более.

ASUS PC DiagnosticsASUS PC DiagnosticsASUS PC Diagnostics

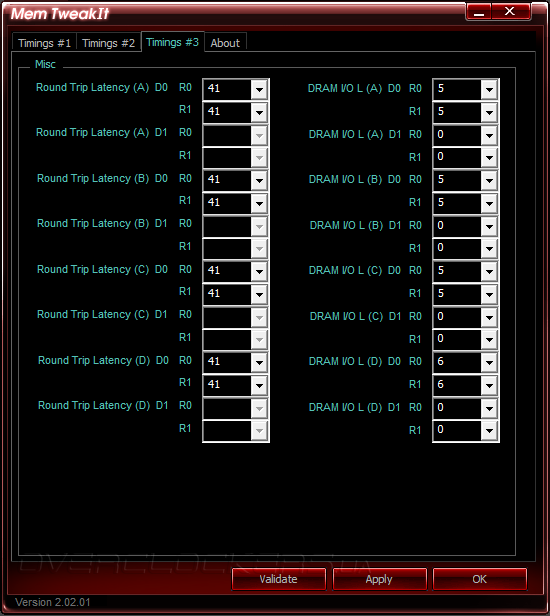

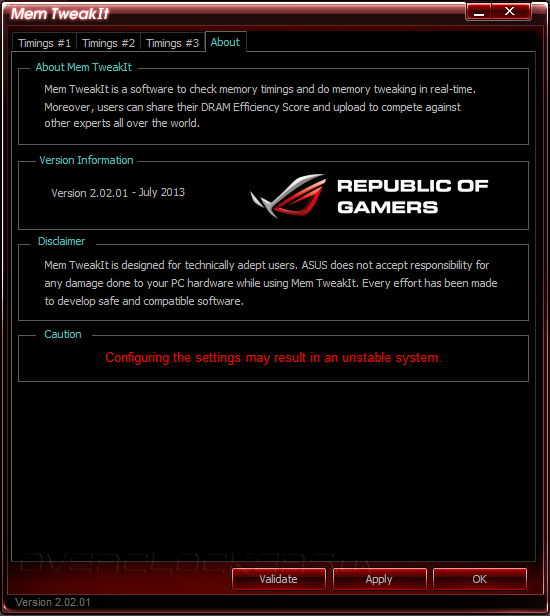

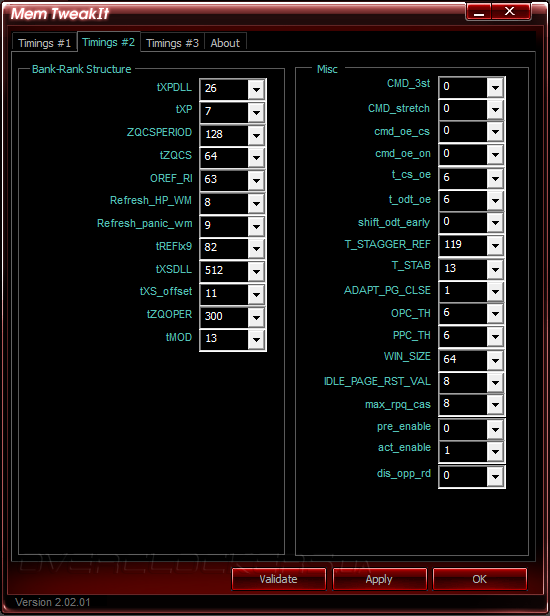

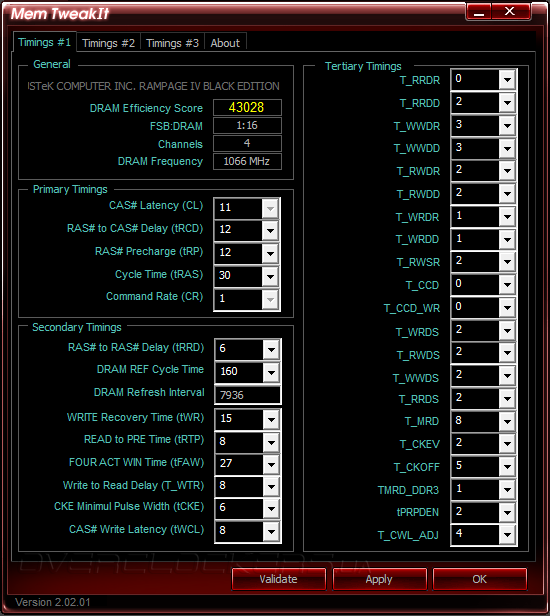

Еще одна интересная утилита, давно известная любителям продукции ASUS, — Mem TweakIt. Она позволяет изменять тайминги и два уровня субтаймингов, но, как и Ai Suite, не подвластна над частотой ОЗУ.

ASUS Mem TweakItASUS Mem TweakItASUS Mem TweakItASUS Mem TweakIt

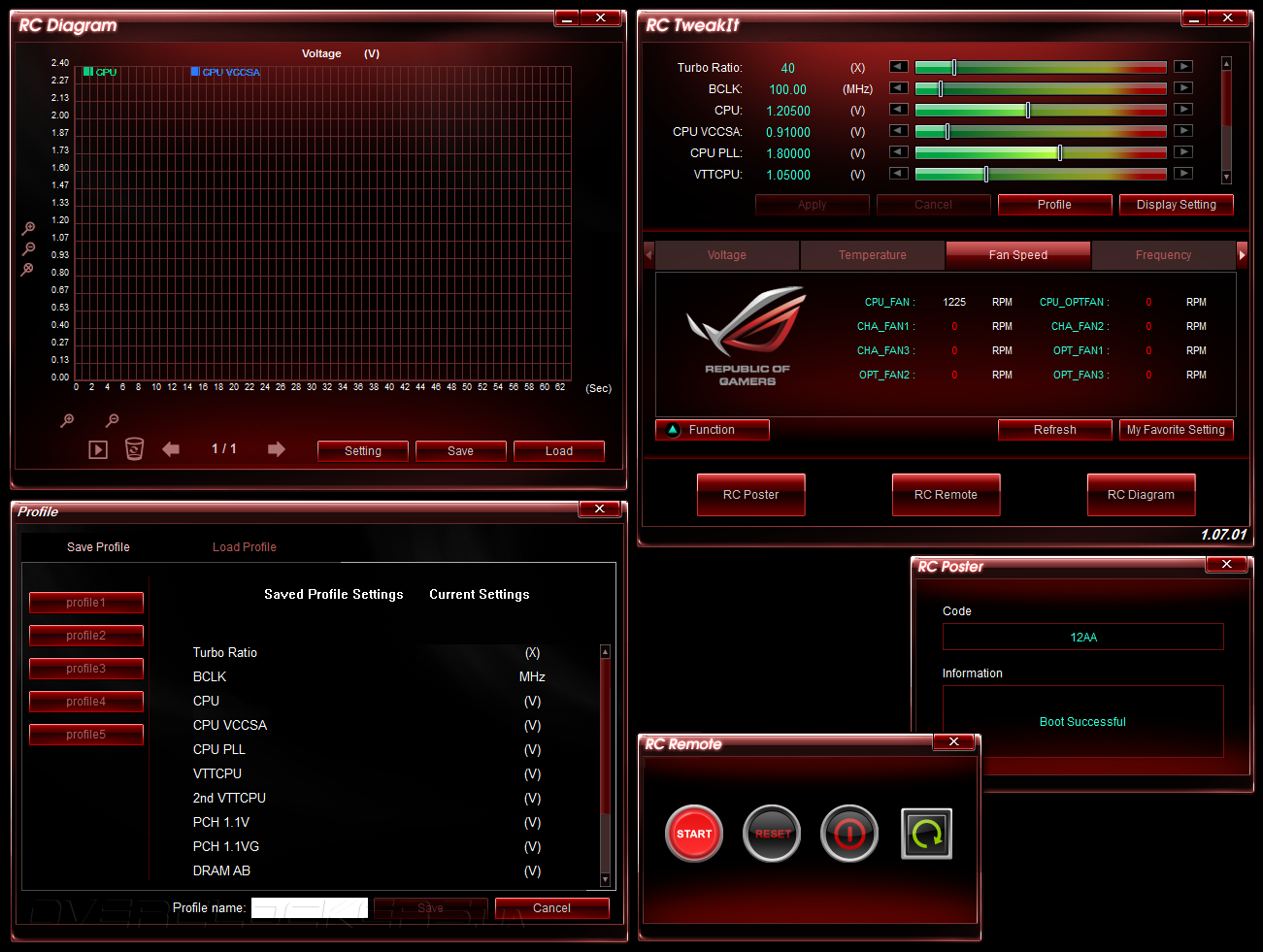

Для поддержки функции ROG Connect предусмотрена программа RC TweakIt. С ее помощью можно сторонним ПК управлять системой с Rampage IV Black Edition, необходимо лишь соединить два компьютера комплектным USB-кабелем и установить программное обеспечение. Доступно изменение множителя, BCLK, напряжений, мониторинг, создание профилей, отключение, перезагрузка системы и сброс настроек прошивки.

ASUS  RC TweakIt

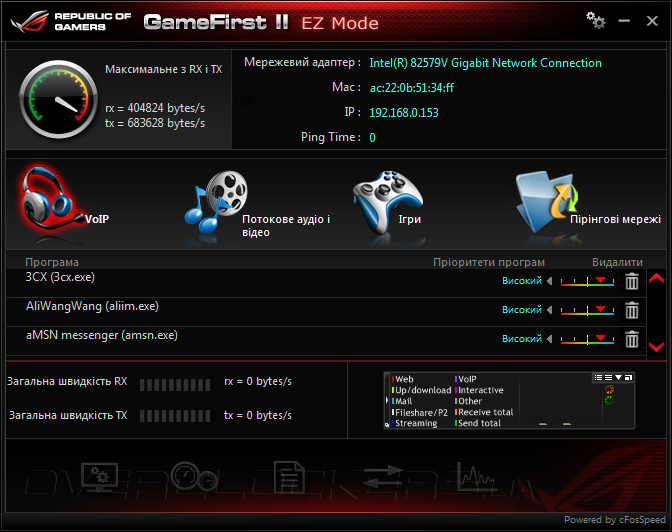

Пока конкуренты ставят всяких «киллеров» для «ускорения» Интернета, компания ASUS по-прежнему упор делает на программную составляющую. Утилита GameFirst II позволяет производить управление полосой пропускания сетевого соединения, назначая высший приоритет тем или иным приложениям.

ASUS GameFirst II

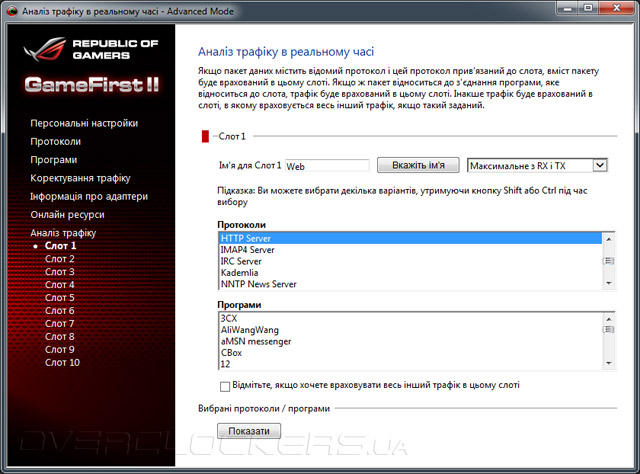

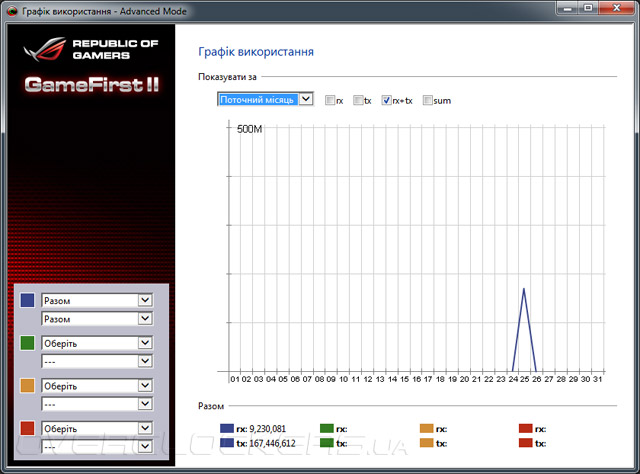

Помимо настроек она позволяет также производить анализ трафика и скорости передачи данных, как в реальном времени, так и за все время работы программы.

ASUS GameFirst IIASUS GameFirst II

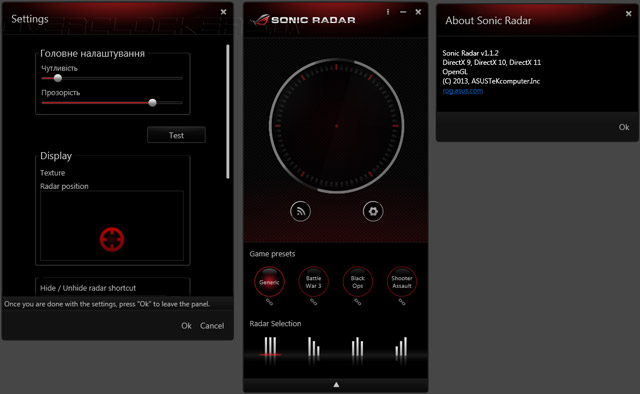

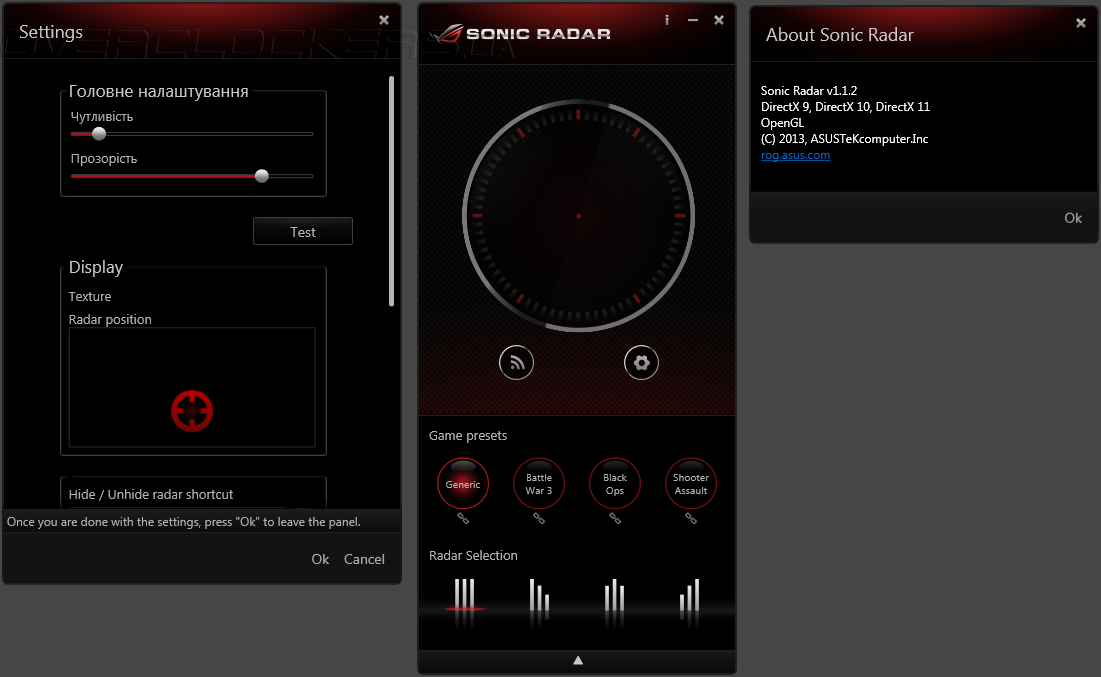

Ну и на последок Sonic Radar — новинка, позволяющая во время сетевых баталий определять позиционирование звука, что полезно, дабы не взяли врасплох, когда сидишь в кустах.

ASUS Sonic Radar

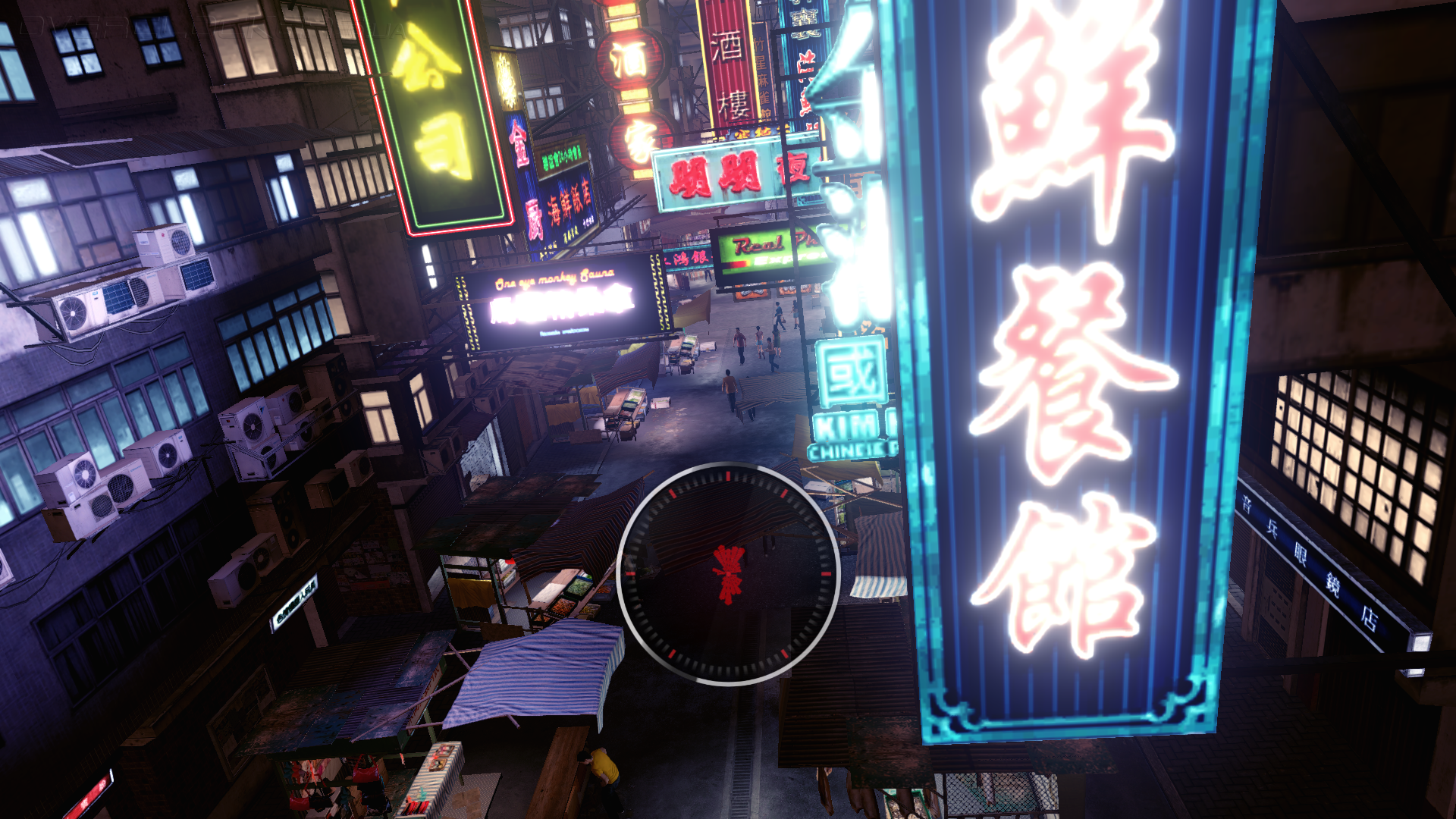

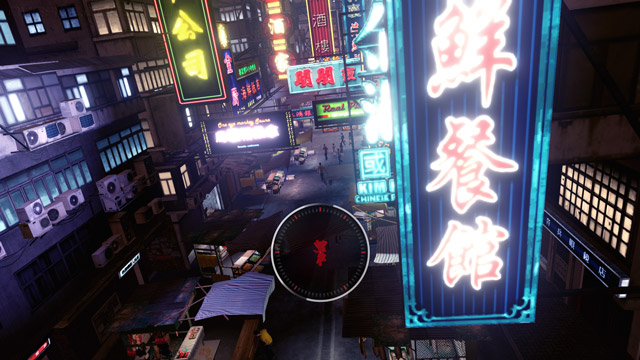

Есть все необходимые настройки, при запуске игрового приложения на экране появляется «радар», который можно переместить в любое другое удобное место. Единственный минус — за такое на игровом сервере вполне могут забанить...

ASUS Sonic Radar
Разогнать, чтобы выиграть!
