ASUS Rampage IV Black Edition: черная жемчужина для платформы Intel LGA2011

Так повелось, что представители новой архитектуры для высокоуровневой платформы Intel выходят почти через год после анонса более доступных продуктов. Причем, после выхода последних иногда топовые решения выглядят совсем неубедительно для домашних пользователей. И плюсом в пользу 500-долларового процессора может стать разве что поддерживаемое большое количество линий PCI Express, способное положительным образом сказаться на постройке тандемов из нескольких мощных видеокарт. Вот только не всегда графические акселераторы могут полностью воспользоваться предлагаемым потенциалом и опять, в большинстве случаев, достаточно взять новинку среднего класса.

Если же видеокарты действительно требуют высокой пропускной способности шины для связи с процессором, программное обеспечение хорошо оптимизировано под многопоточность и быстрый обмен данными в оперативной памяти просто необходим, то без высокоуровневой платформы не обойтись. Из последних это Socket2011, которая обновилась лишь полгода назад, и, как было сказано выше, она по поколению, но, к счастью, не по производительности, отстает от продуктов среднего и младшего классов (Ivy Bridge-E против Haswell). Скорее всего, уже в третьем квартале этого года свою топовую платформу компания Intel переведет на новые рельсы, а именно Haswell-E с заменой разъема на Socket2011-3. Интересно, что для доступных решений также намечается переход, но не на обновленную архитектуру, а на так называемую Haswell Refresh, отличающуюся от нынешней лишь косметическими имениями.

Но несмотря на предстоящий закат платформы LGA2011 в ее нынешнем виде компания ASUS решила обновить модельный ряд продуктов серии Republic of Gamers. Не весь, конечно, а лишь топовую линейку Rampage Extreme, добавив еще более продвинутое решение в лице модели Black Edition. Название говорит само за себя и подразумевает что-то особенное и предназначенное для настоящих ценителей марки. А вот что именно — мы и попробуем узнать в этом материале.

ASUS Rampage IV Black Edition


ASUS Rampage IV Black Edition

Модель ASUS Rampage IV Black Edition
Чипсет Intel X79 Express
Процессорный разъем Socket LGA2011
Процессоры Core i7 (Ivy Bridge-E, Sandy Bridge-E)
Память 8 DIMM DDR3 SDRAM 1066/1333/1600/1866/2133*/2200*/2400*/2667*/2800* (* — O.C.), максимум 64 ГБ
Слоты PCI-E 4 PCI Express 3.0 x16 (х16+х16, х16+х8+х16, х16+х8+х8+х8), 2 PCI Express 2.0 x1
Слоты PCI
Количество подключаемых вентиляторов 8 (4pin)
Порты PS/2 1 (комбинированный)
Порты USB 10 x 3.0 (6 разъемов на задней панели, ASMedia ASM1042+ASM1074), 10 x 2.0 (4 разъема на задней панели, Intel X79)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel X79), 4 канала SATA 3 Гбит/с (Intel X79), 4 канала SATA 6 Гбит/с (ASMedia ASM1061)
eSATA 2 канала (ASMedia ASM1051)
RAID 0, 1, 5, 10 (Intel X79)
Встроенный звук SupremeFX Black (7.1, HDA, Realtek ALC1150)
S/PDIF Оптический
Встроенная сеть Intel 82579V (Gigabit Ethernet)
Wi-Fi / Bluetooth IEEE 802.11a/b/g/n/ac, Bluetooth 4.0
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 272
Дополнительные возможности Кнопки Power, Reset, Clear CMOS (на задней панели), POST-индикатор, две микросхемы с прошивкой, контакты для снятия показаний напряжений, возможность подключения трех термосенсоров, ROG Connect, OC Key, MemOK!; подключение внешнего модуля OC Panel с возможностью мониторинга и разгона, VGA Hotwire, подключения двух термопар К-типа; AMD CrossFireX и NVIDIA SLI


Комплект поставки

В отличие от остальных продуктов серии Republic of Gamers рассматриваемая плата поставляется в коробке черного цвета, что еще раз подчеркивает особенный статус Rampage IV Black Edition среди остальных «игровых» решений.

ASUS Rampage IV Black EditionASUS Rampage IV Black Edition

Сразу обращает на себя внимание изображение на лицевой стороне упаковки героя из игры Assassins Creed. Как и рассмотренная ранее Rampage IV Formula/Battlefield 3 новинка позволяет пользователю бесплатно загрузить копию игры, в данном случае это Assassins Creed IV: Black Flag. Подобные бонусы большая редкость, даже высокоуровневые видеокарты потихоньку прекращают ими комплектовать. На обратной стороне коробки описаны ключевые особенности платы, тогда как на развороте уже более подробно рассказано о некоторых из них. Там же, через прозрачное окошко, можно увидеть приобретаемый продукт и некую OC Panel.

ASUS Rampage IV Black Edition

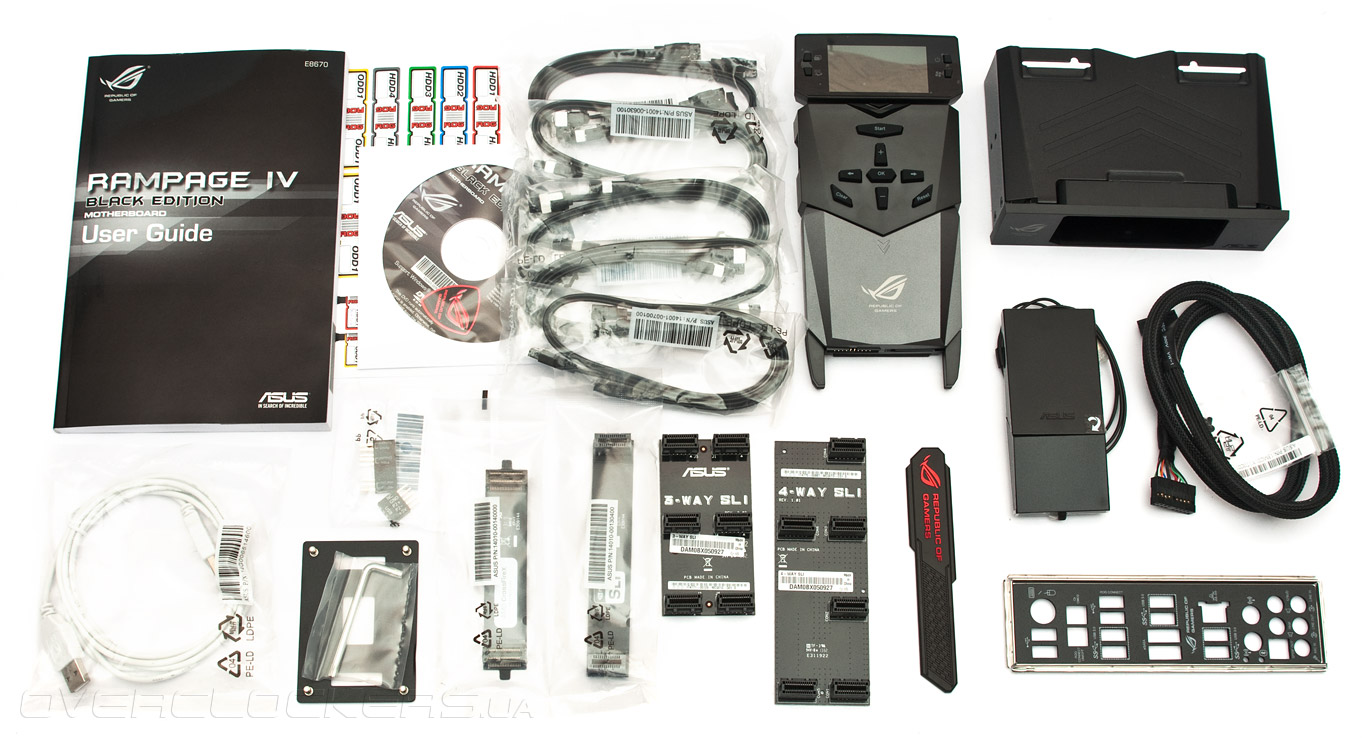

Как и во всех платах серии ROG комплект поставки рассматриваемой модели разбит на две части: «материнка» и всевозможные аксессуары расположены в отдельных коробках. В первой мы уже видели что находиться, а вот во второй пользователь найдет следующее:
  • инструкция к материнской плате;
  • наклейки на SATA-кабели;
  • диск с драйверами и дополнительным ПО;
  • наклейка с логотипом ROG;
  • магнит с логотипом ROG;
  • заглушка на заднюю панель I/O Shield;
  • шесть кабелей SATA 6Gb/s;
  • четыре кабеля SATA 3Gb/s;
  • мостики NVIDIA SLI, 3-Way SLI и 4-Way SLI;
  • мостик AMD CrossFireX;
  • набор коннекторов Q-Connector;
  • плоская антенна Wi-Fi;
  • модуль OC Panel;
  • кабель для подключения OC Panel;
  • модуль для установки OC Panel в 5,25″ отсек;
  • USB-кабель для использования функции ROG Connect;
  • дополнительная усилительная пластина X-Socket;
  • небольшой ключ.
ASUS Rampage IV Black Edition

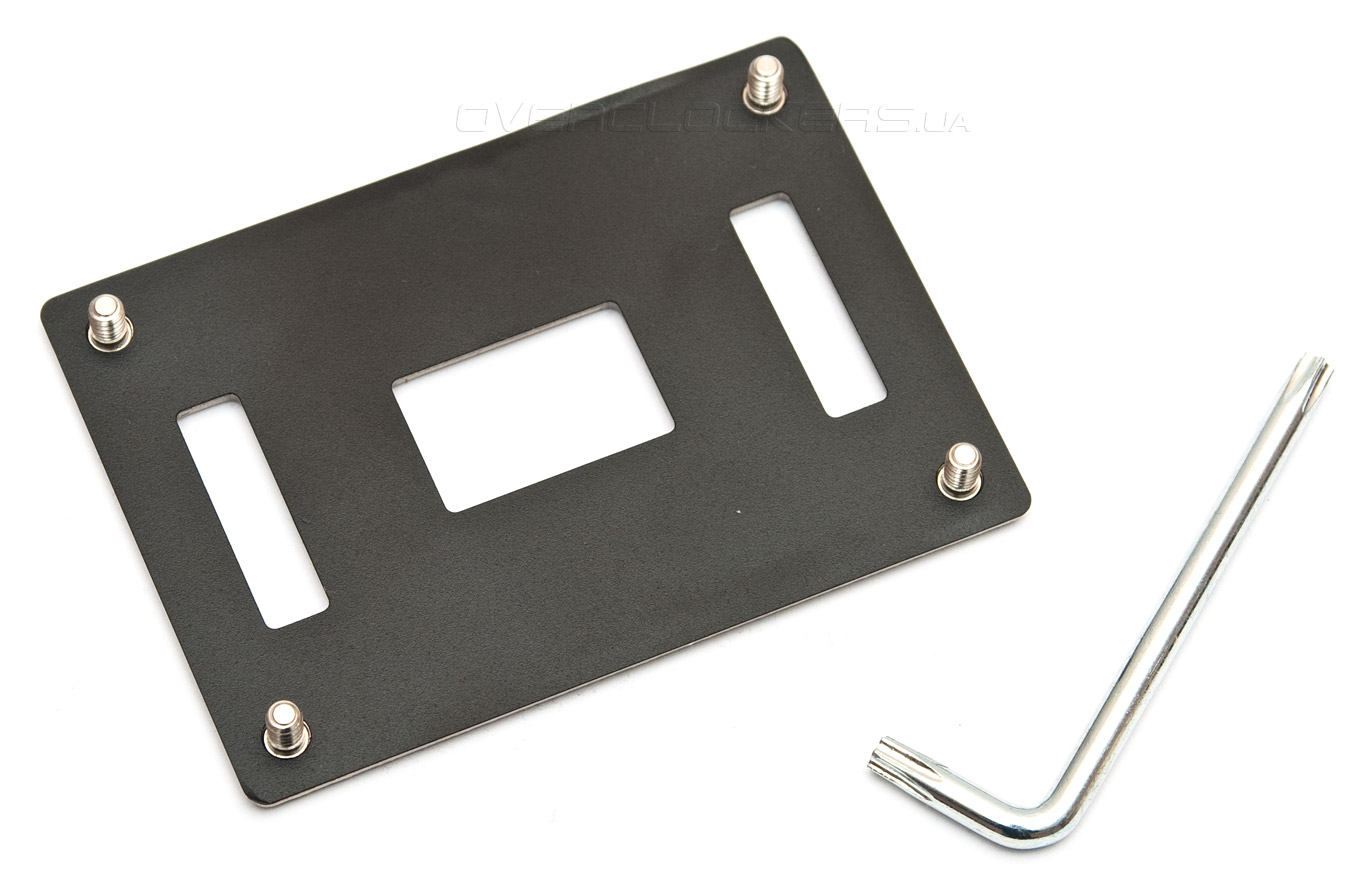

О дополнительной пластине X-Socket уже рассказывалось в обзоре Rampage IV Formula/Battlefield 3. Напомню, что она позволяет использовать системы охлаждения и стаканы для жидкого азота, рассчитанные на платформу Socket1366. Естественно, если они подойдут, так как новый сокет стал больше и доходит практически впритык к монтажным отверстиям.

ASUS Rampage IV Black Edition

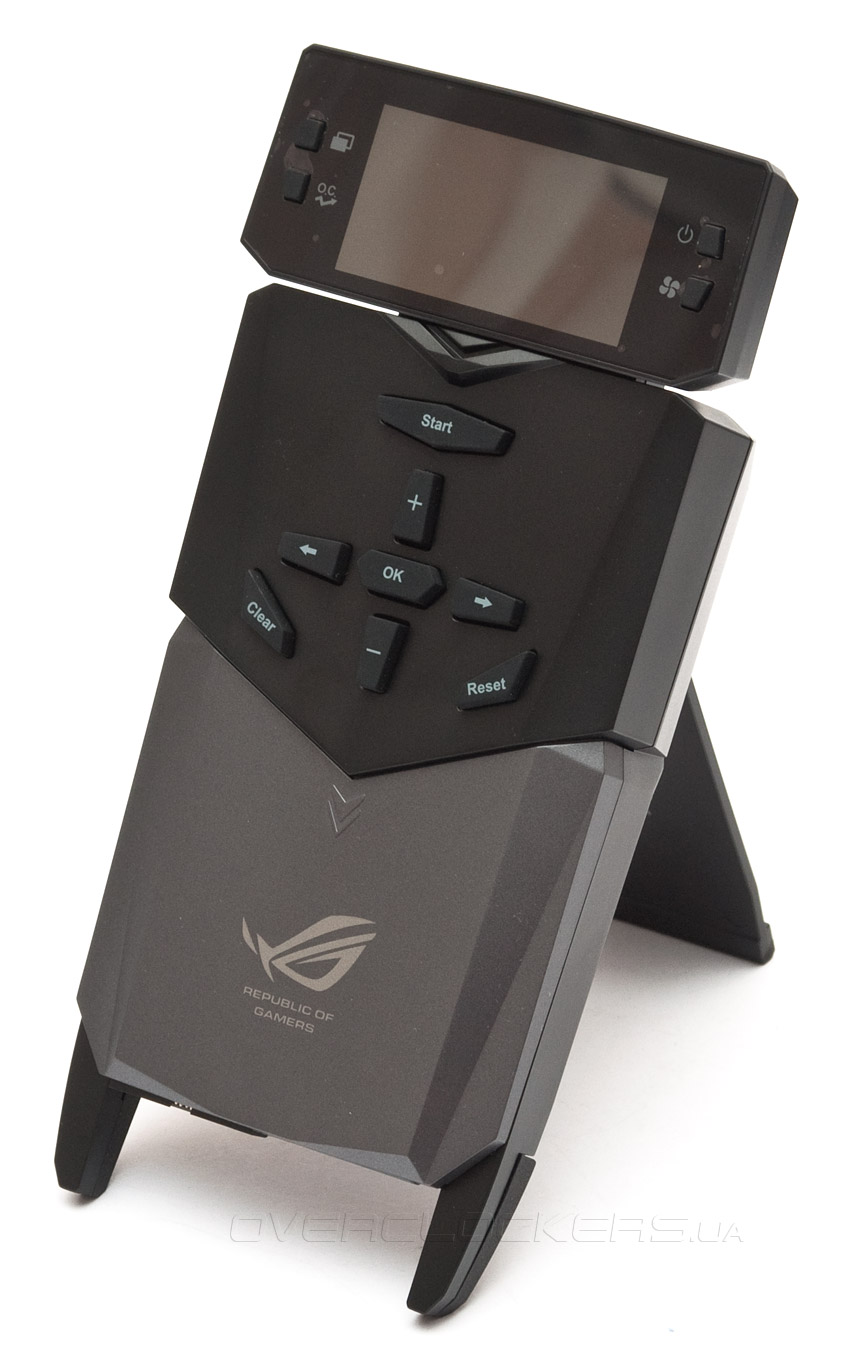

Но самым интересным аксессуаром без преувеличения можно назвать OC Panel в виде пульта управления, заменивший собой OC Key, поставляемый с обычной Rampage IV Extreme. Тем более, что функции у них практически одинаковые, за исключением метода отображения информации и ввода изменений в настройки. Теперь вместо OSD-меню пользователю доступен ЖК-экран, а настройки можно осуществлять благодаря кнопкам на пульте.

ASUS Rampage IV Black Edition

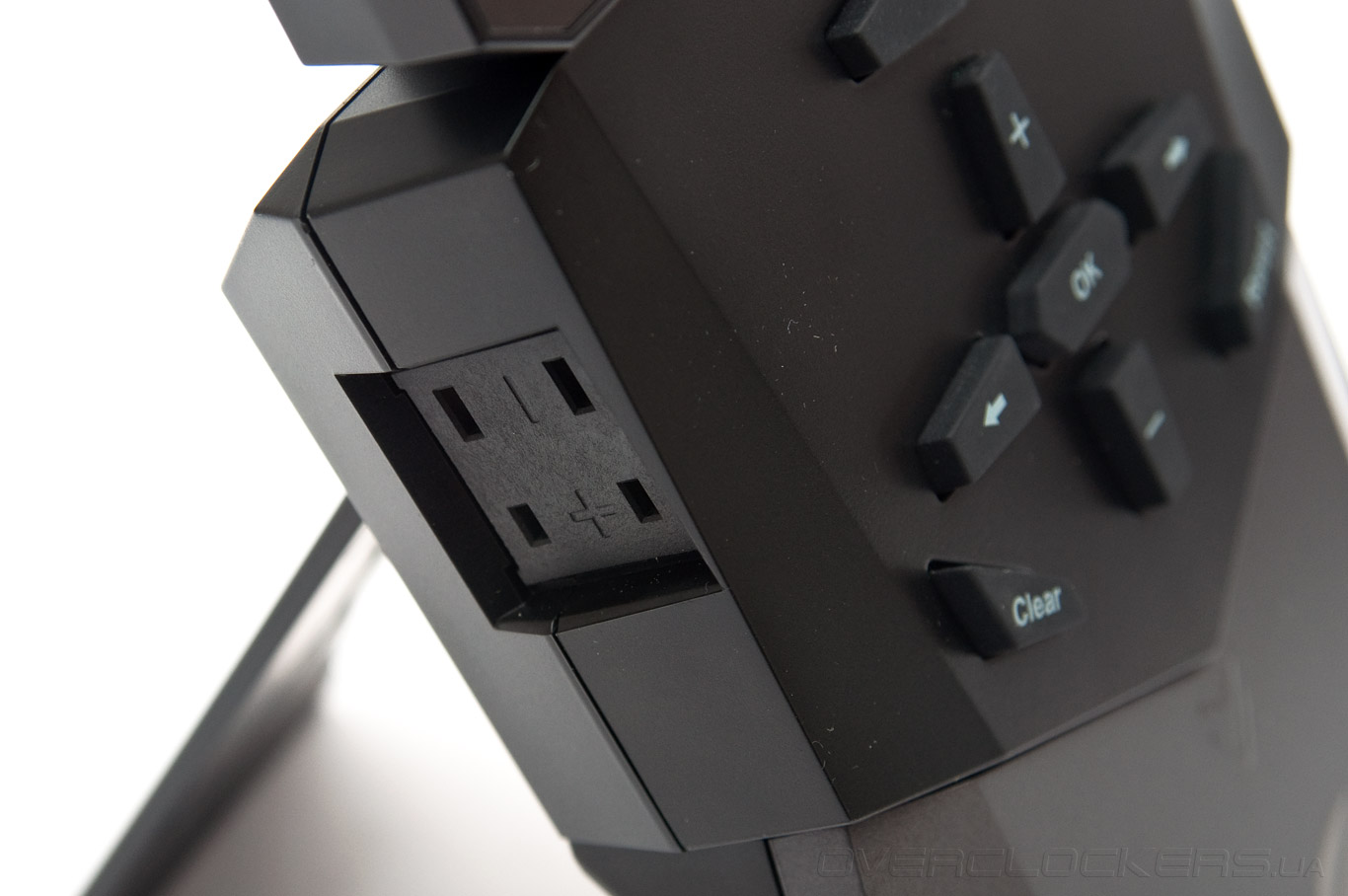

Кроме того, на OC Panel теперь расположены контакты для подключения двух термопар К-типа, которые ранее встречались на самой материнской плате. С одной стороны это удобно, так как пульт можно расположить рядом со стаканом, а с другой — при отсутствии по той или иной причине OC Panel сенсоры будет некуда подключать.

ASUS Rampage IV Black Edition

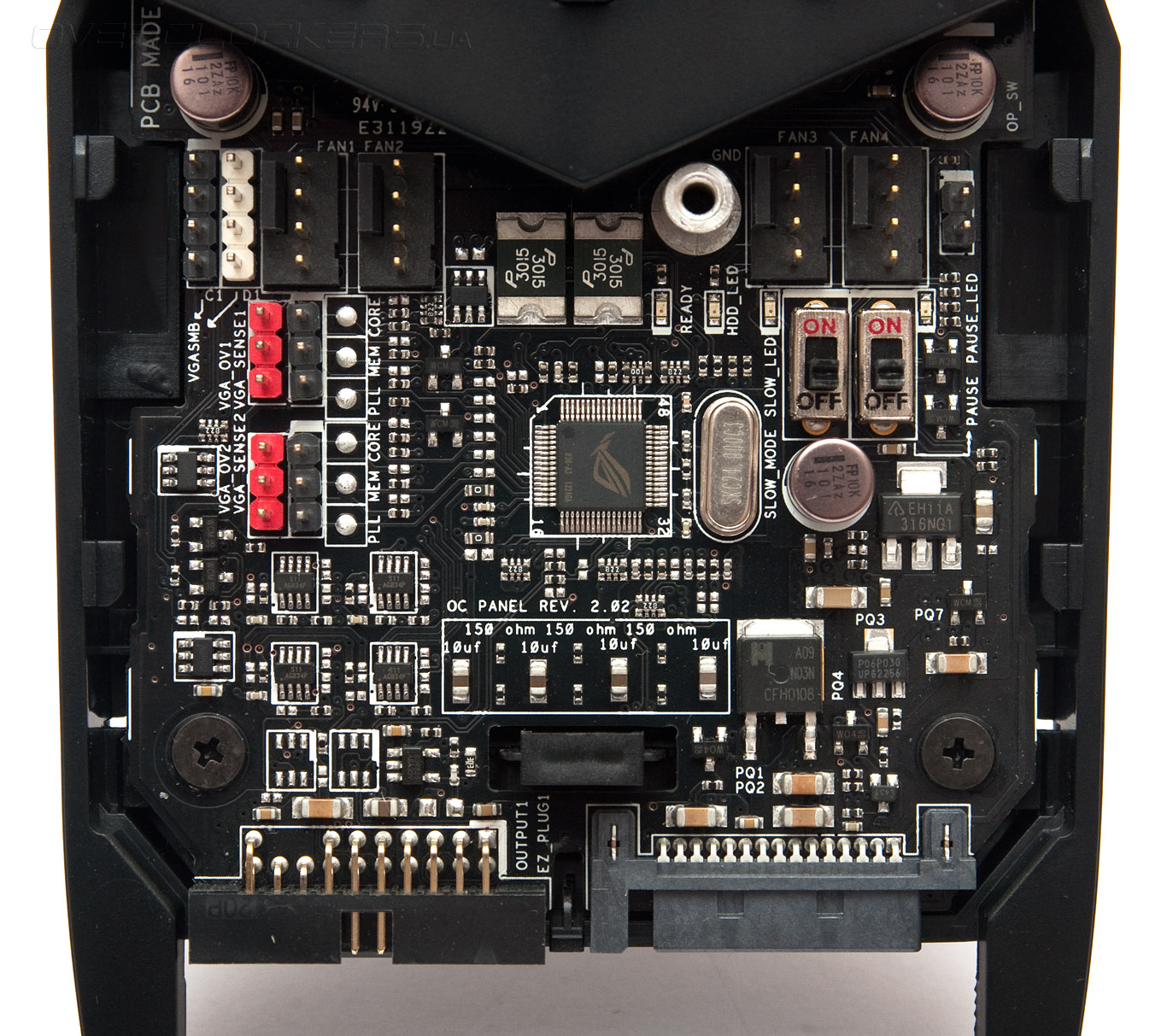

Помимо снятия показаний и настройки параметров пульт позволяет еще подключить четыре вентилятора, фирменные видеокарты с поддержкой VGA Hotwire, активировать функцию Slow Mode, замедляющую процессор при старте системы, и Pause.

ASUS Rampage IV Black Edition

Для связи с Rampage IV Black Edition используется комплектный кабель, подключаемый как к сигнальной колодке, так и к двум портам USB, расположенные на нижнем крае материнской платы. Питание подводится через разъем SATA Power. Честно говоря, после подсоединения всех кабелей пульт не отличается особой стойкостью и его легко скинуть, если задеть за один из них.

ASUS Rampage IV Black Edition

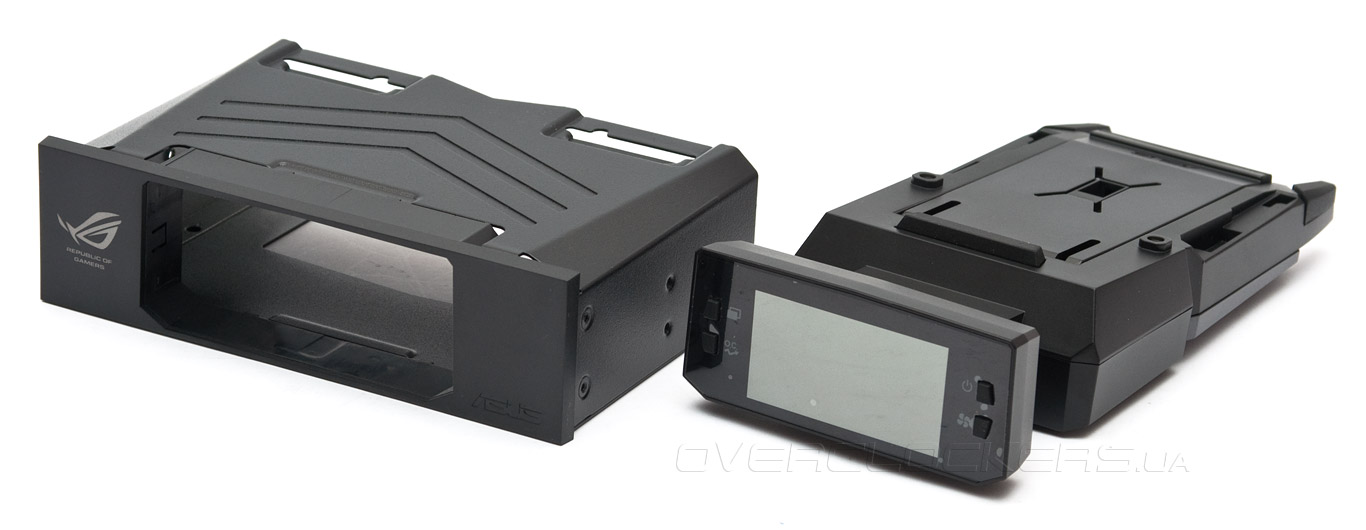

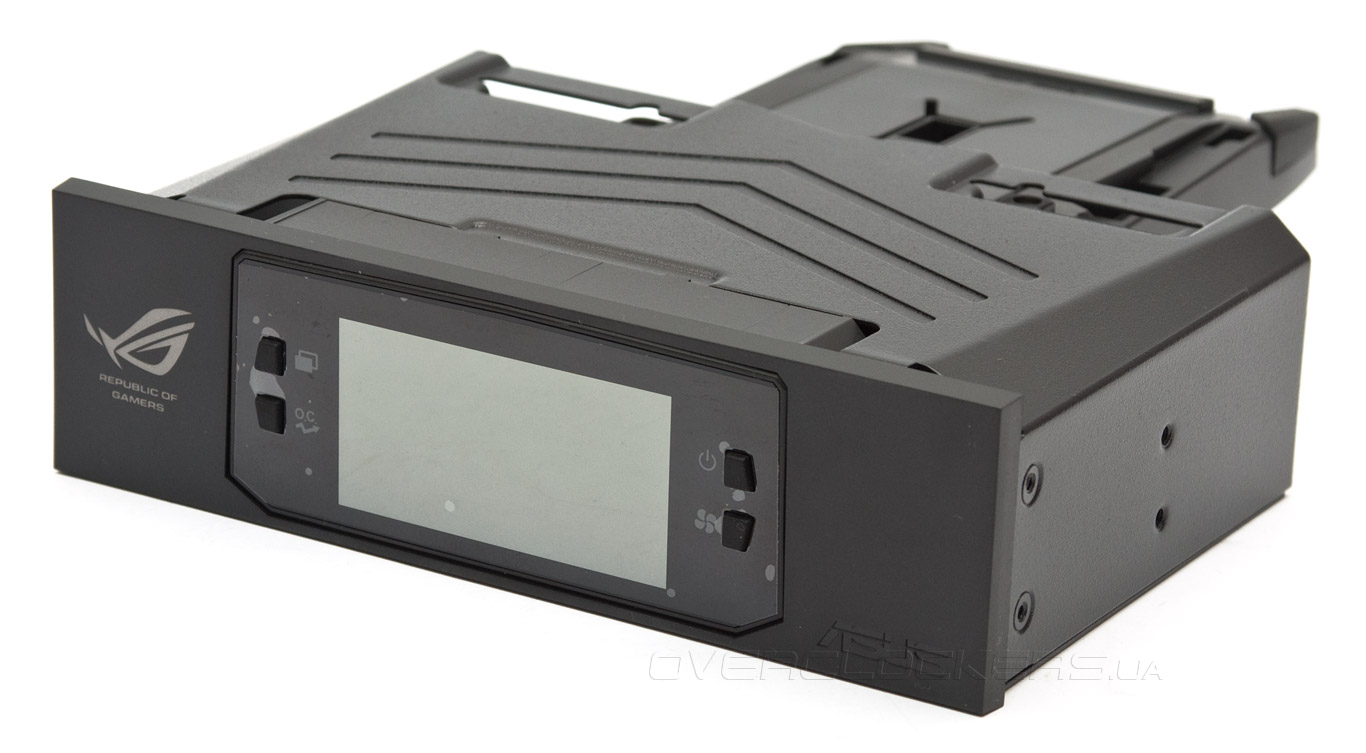

Если OC Panel не планируется использовать на открытом стенде, его можно закрепить в модуле для установки в отсек 5,25″, повернув экран на 90 °.

ASUS Rampage IV Black Edition

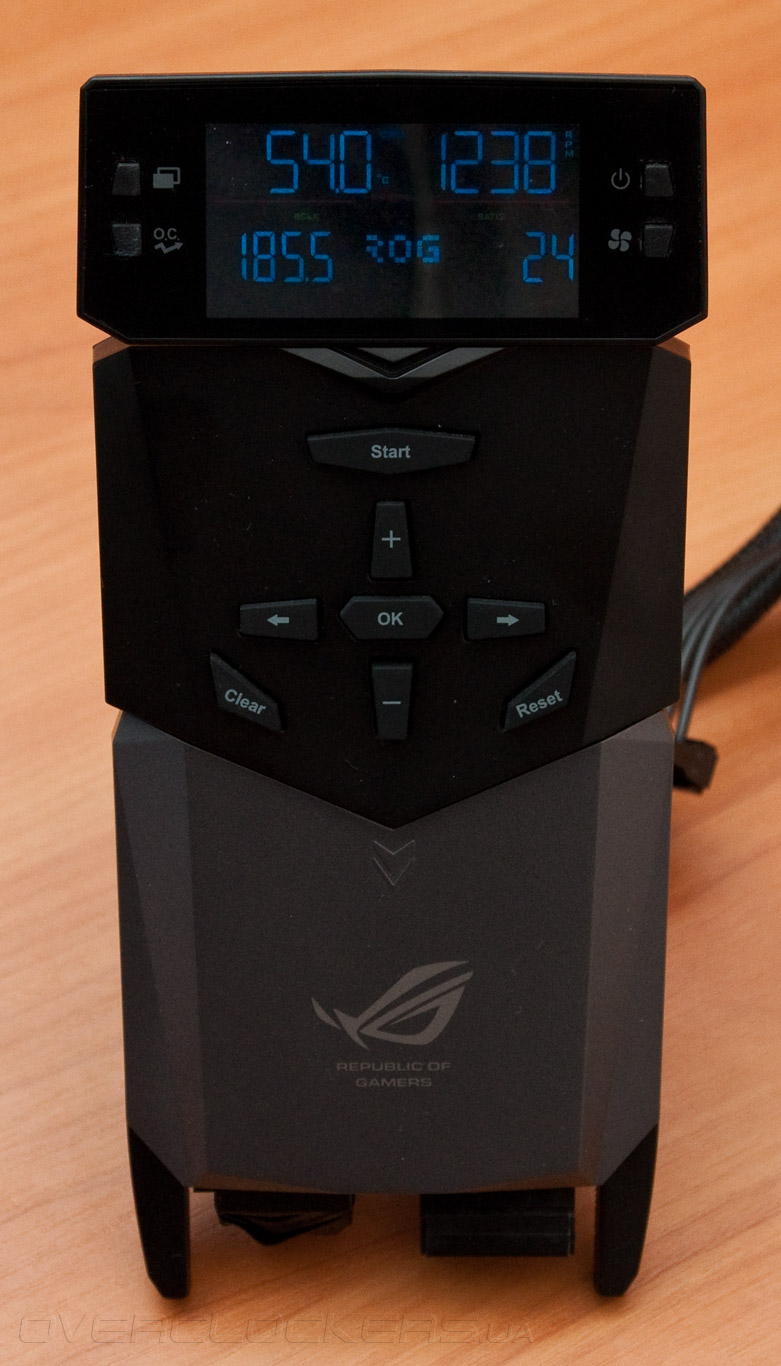

После этого пользователю будет доступна возможность включить устройство и переключать режимы отображения информации.

ASUS Rampage IV Black Edition


Внешний вид и функциональность

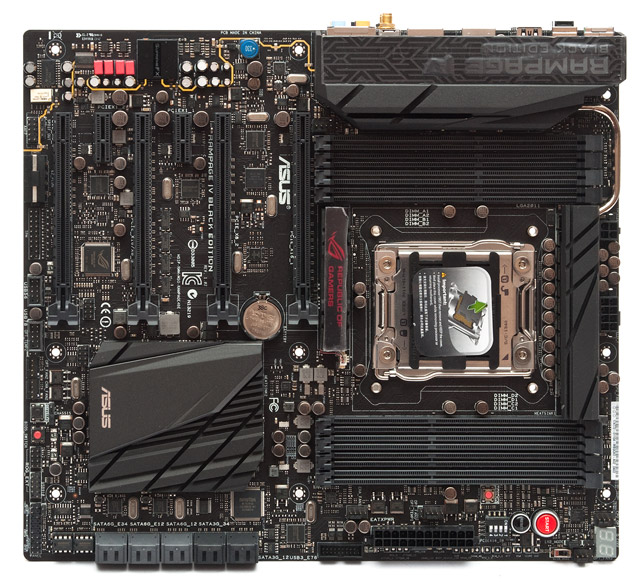

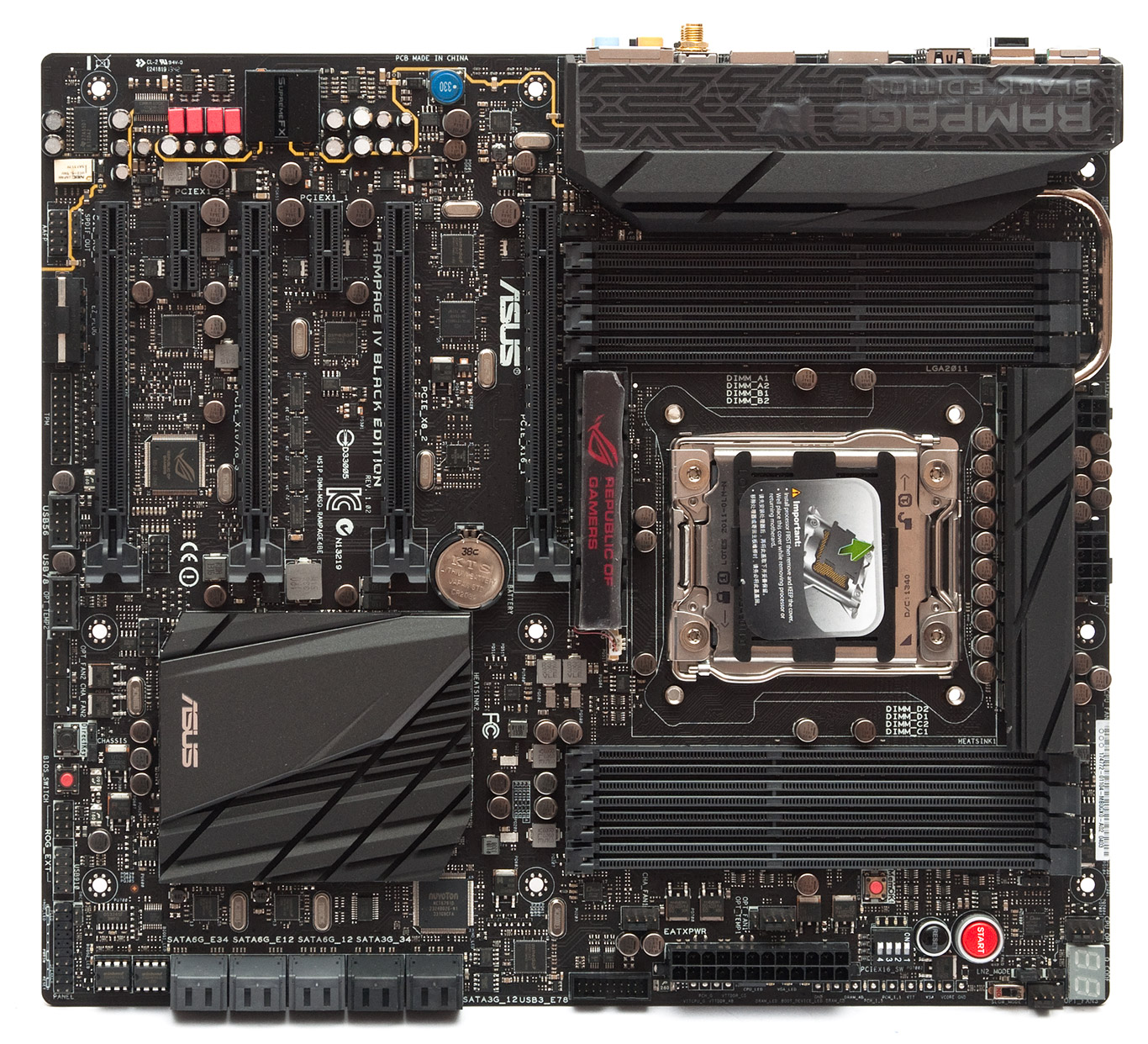

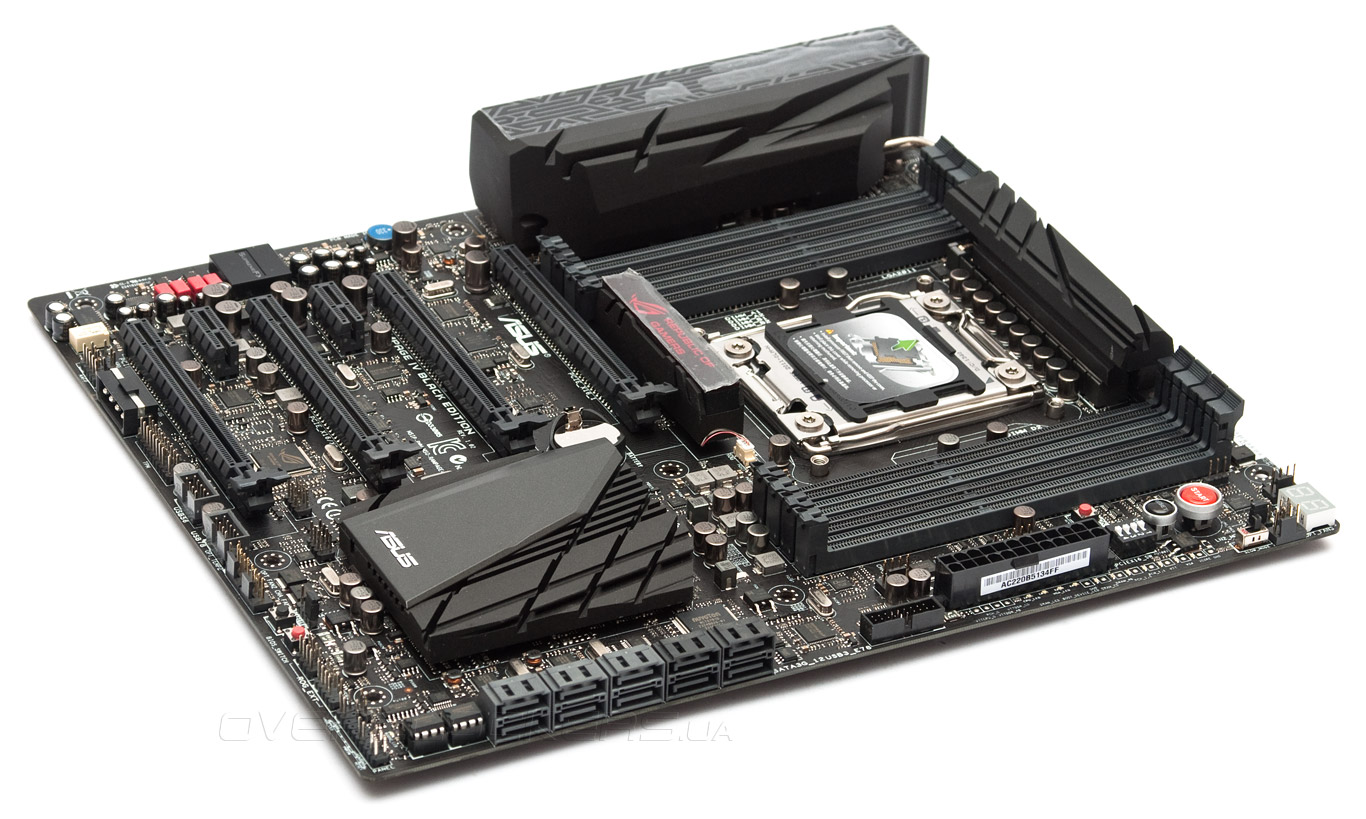

Материнская плата полностью выполнена в темном стиле, лишь несколько ярких элементов выделяется из общего ряда. От привычной серии ROG практически и следа не осталось. Лишь красный логотип и название этой серии дают о себе знать.

ASUS Rampage IV Black Edition

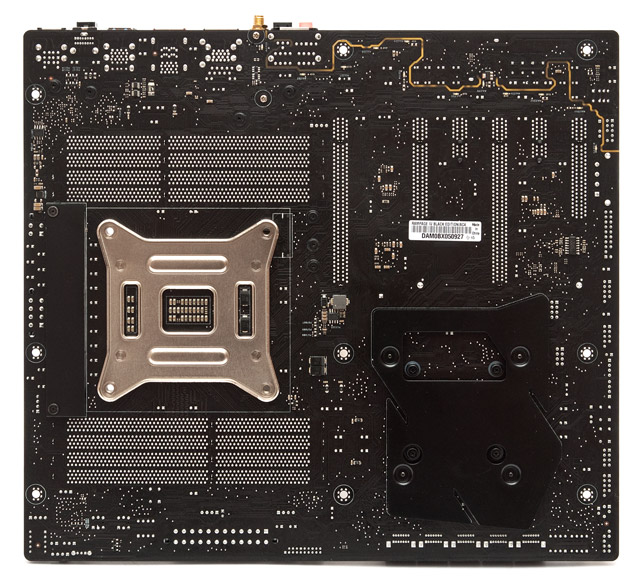

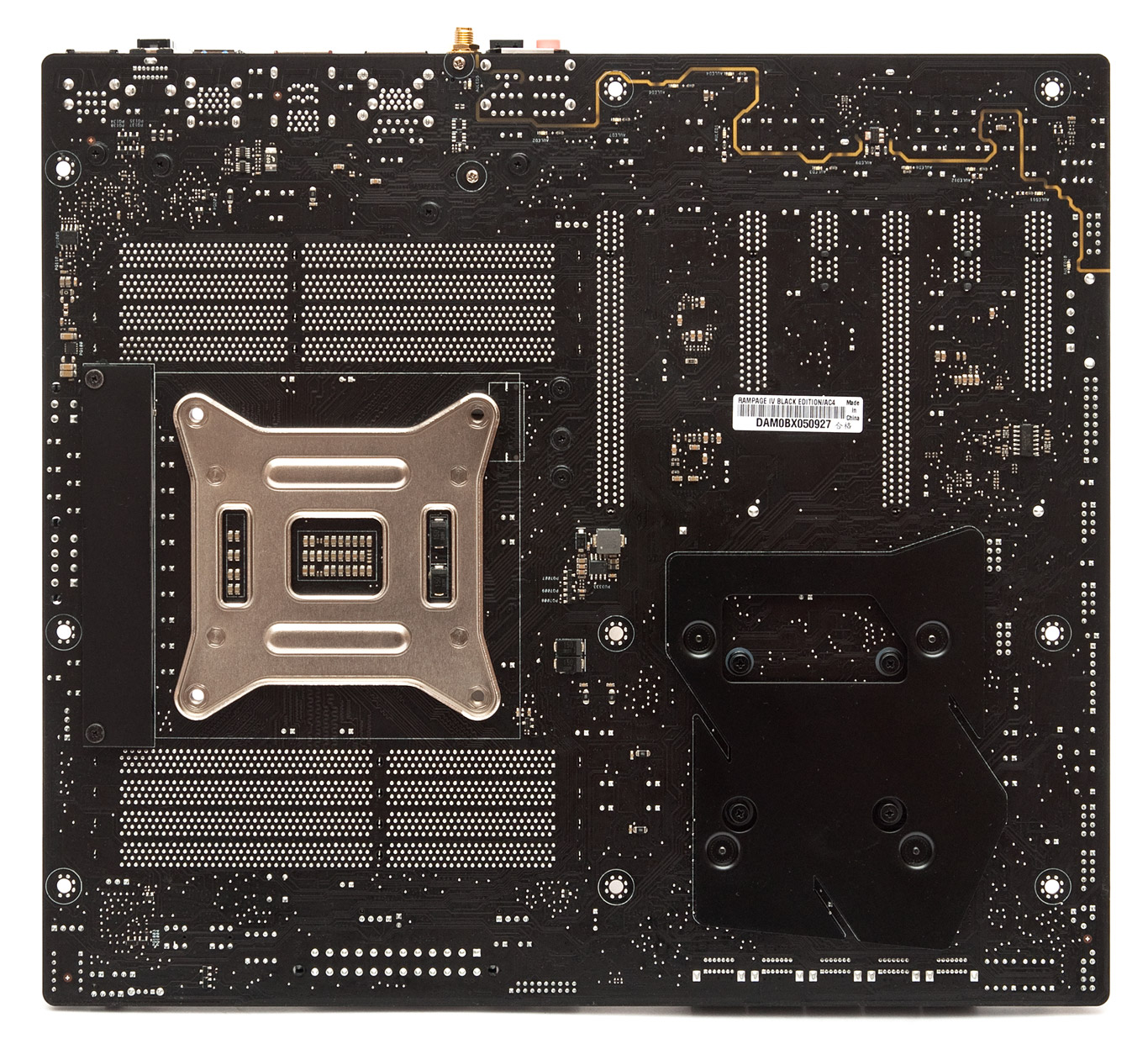

На обратной стороне помимо процессорной усилительной пластины присутствует таковая еще и напротив чипсета. Интересное решение и редко применяемое среди производителей.

ASUS Rampage IV Black Edition

По своим размерам плата соответствует форм-фактору E-ATX, позволяющему использовать большинство просторных корпусов Midi-Tower, тогда как некоторые конкуренты чаще прибегают в своих топовых продуктах к XL-ATX, для которого найти подходящую «башню» не так легко.

Из поддерживаемых процессоров заявлены модели Sandy Bridge-E и Ivy Bridge-E, частота памяти может равняться 2800 МГц, а общий объем достигать 64 ГБ за счет восьми разъемов DIMM. Забегая вперед скажу, что такого значения в настройках UEFI нет, а максимальная частота может достигать 3200 МГц.

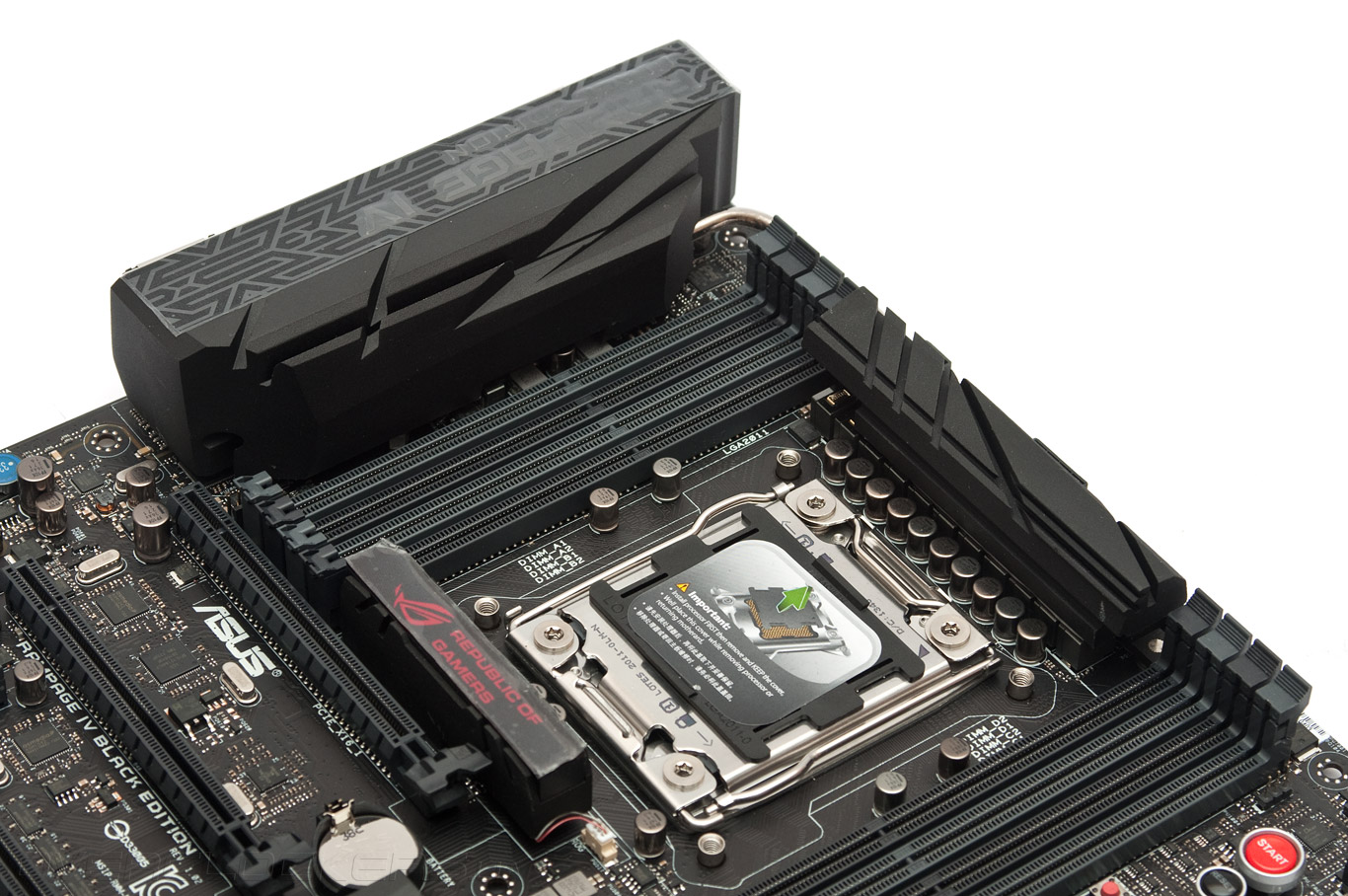

При взгляде на околосокетное пространство возникает легкое недоумение, ведь силовые элементы охлаждает совершенно миниатюрный радиатор, как для такого мощного решения.

ASUS Rampage IV Black Edition

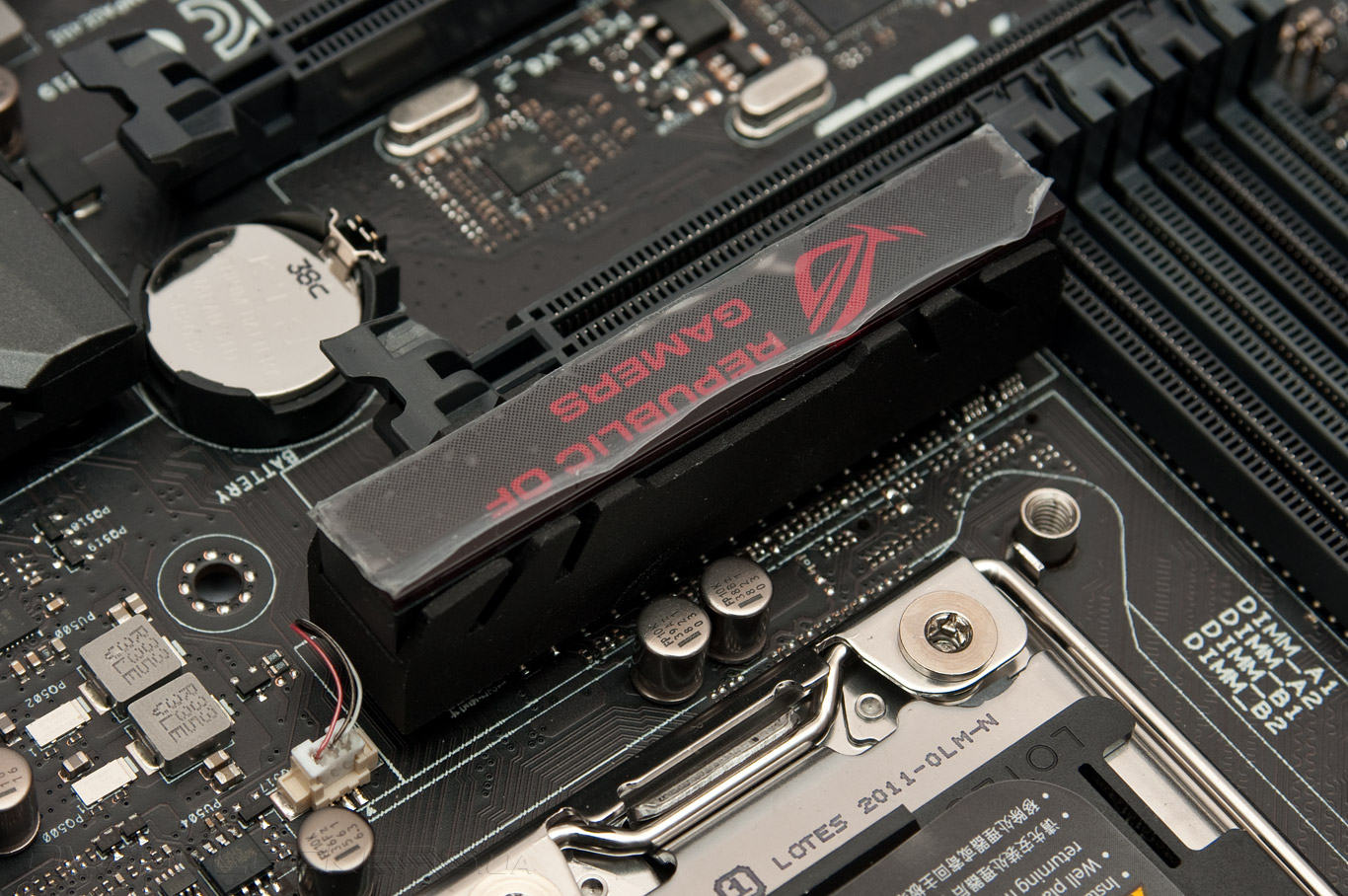

Еще один радиатор в охлаждении каких-либо элементов вообще не участвует и выполнят лишь декоративную роль, подсвечивая логотип ROG.

ASUS Rampage IV Black Edition

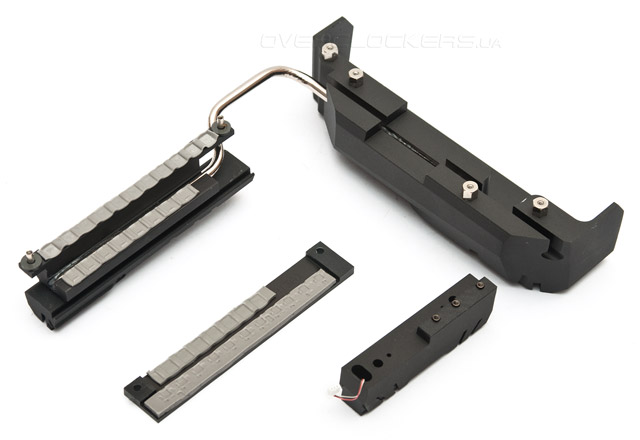

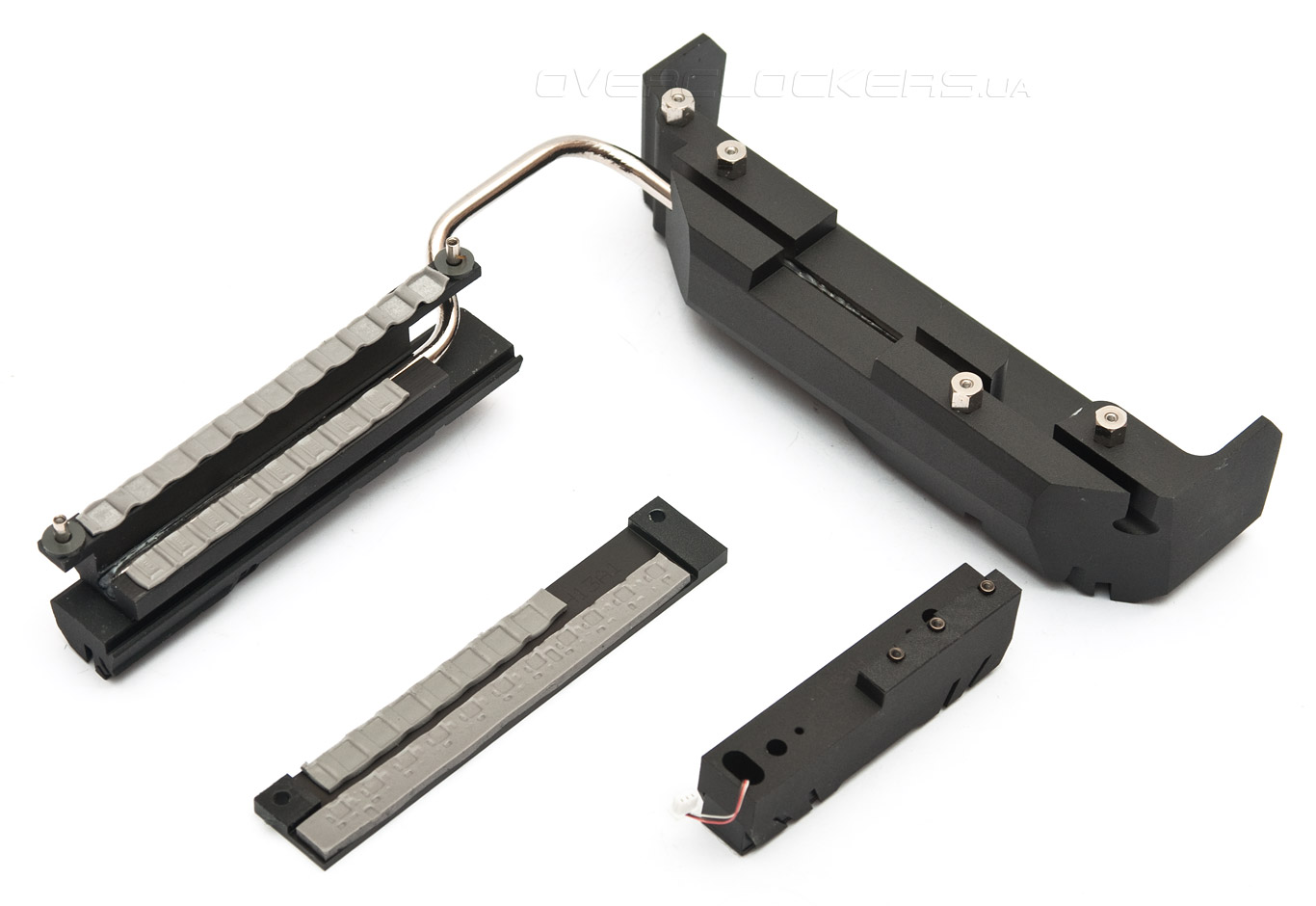

На самом деле, охладитель силовых элементов соединен тепловой трубкой с массивным бруском с выемкой, полностью накрывающим заднюю панель материнской платы. Благодаря своем размерам и массе последний имеет хорошую теплоемкость, тем самым обеспечивая приемлемый тепловой режим модуля VRM.

ASUS Rampage IV Black Edition

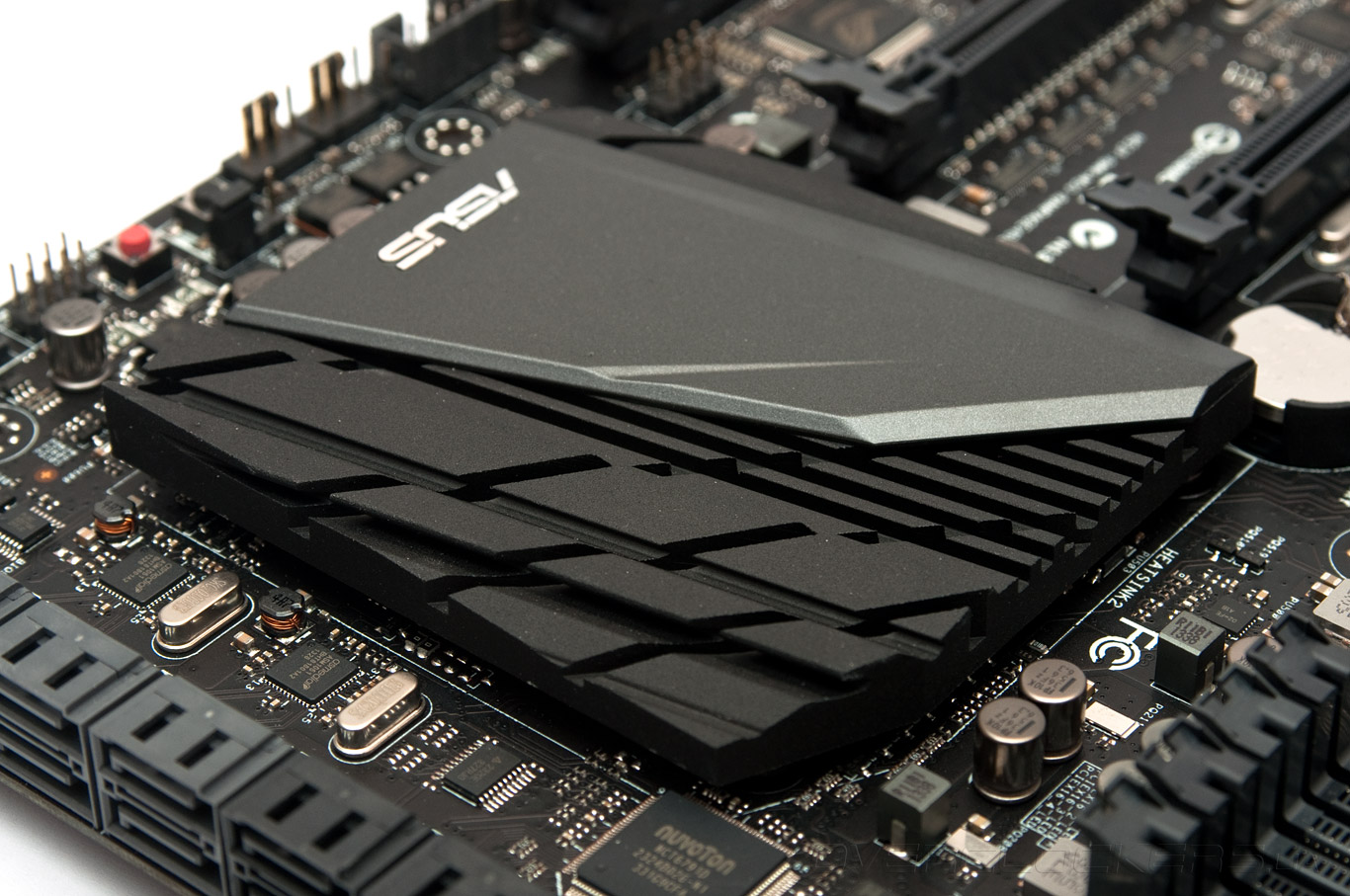

Чипсет охлаждается невысоким, но широким радиатором. Для подключения вентиляторов предусмотрено шесть четырехконтактных разъемов, чего хватит устроить целый ураган внутри корпуса.

ASUS Rampage IV Black Edition

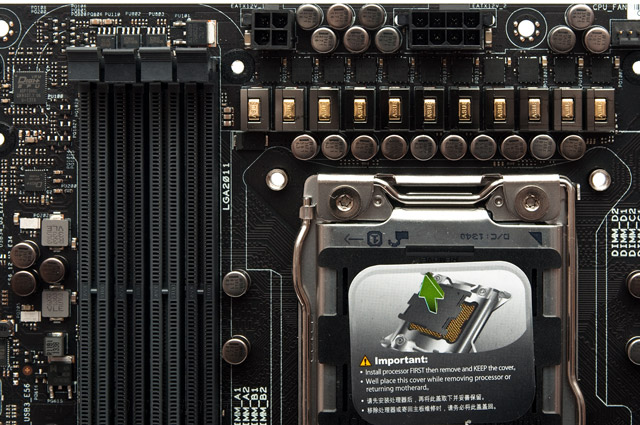

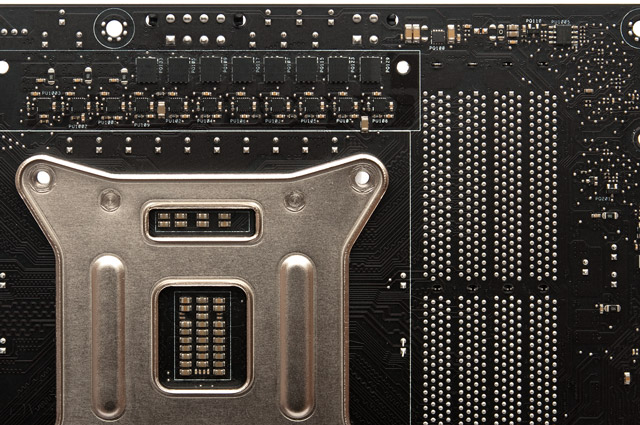

Подсистема питания процессора выполнена по 11-канальной схеме с использованием транзисторов NexFET, где восемь фаз предусмотрено для самих ядер (по два таких элемента), а три — для «системного агента». Управляется VRM цифровым контроллером Digi+ ASP1000C. Питание памяти осуществляется за счет пары двухканальных преобразователей на базе чипов ASP1101. Во всех цепях без исключения используются твердотельные емкости и катушки с ферритовым сердечником.

ASUS Rampage IV Black EditionASUS Rampage IV Black Edition

За подачу дополнительного питания отвечают разъемы EPS12V и ATX12V, хотя большинство высокоуровневых решений конкурентов, как правило, оснащены двумя разъемами первого вида. Но даже такой комбинации достаточно будет для серьезного разгона любого шестиядерника.

ASUS Rampage IV Black Edition

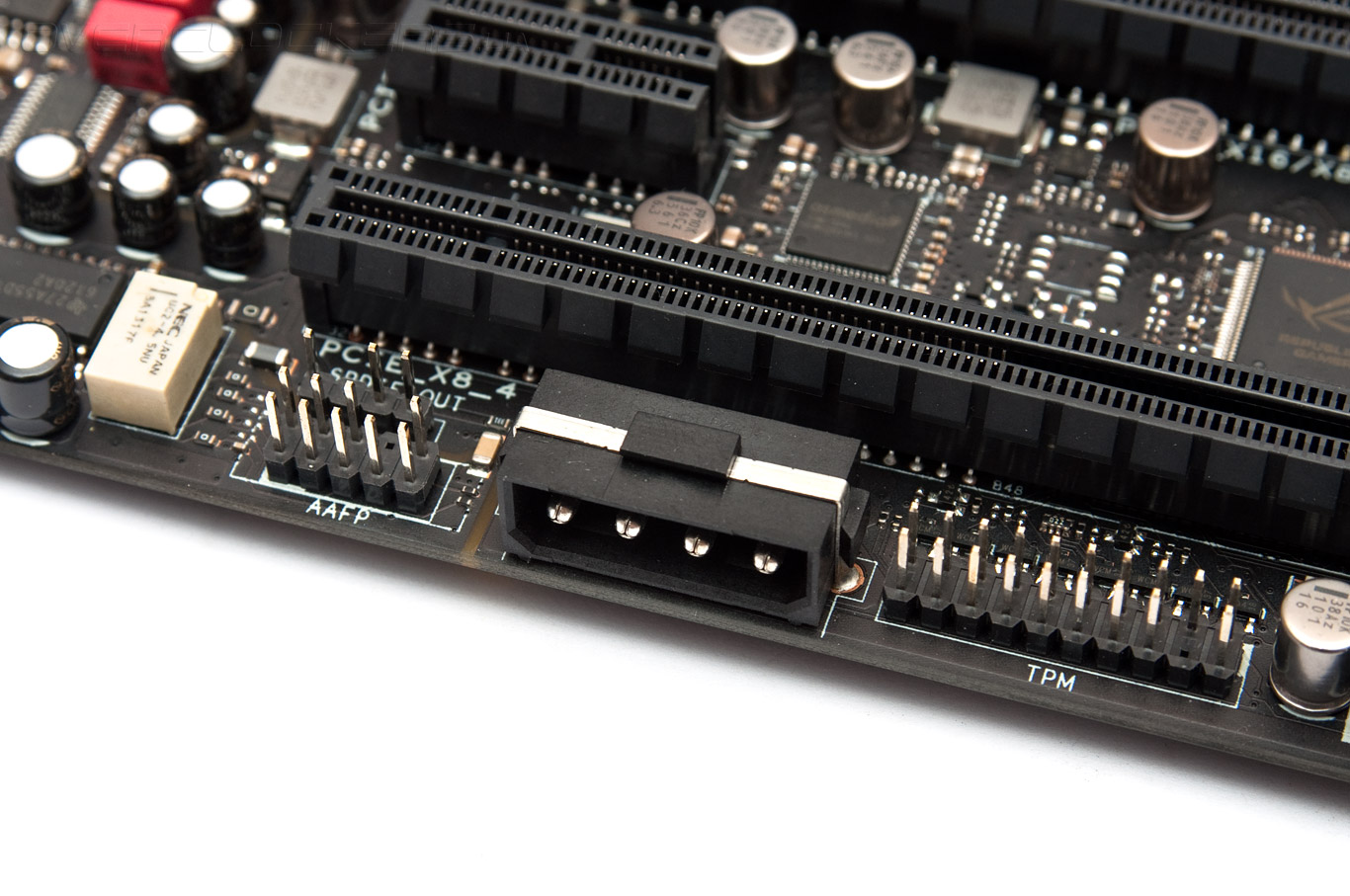

И если организация питания процессора у новинки по сравнению с той же Rampage IV Extreme ничем не отличается, то подача дополнительного питания для тандема видеокарт претерпела некоторые изменения — теперь вместо шестиконтактного разъема используется привычный «молекс». Вполне логично, если использовать от трех до четырех акселераторов, ведь не каждый блок питания будет обладать необходимым количеством разъемов.

ASUS Rampage IV Black Edition

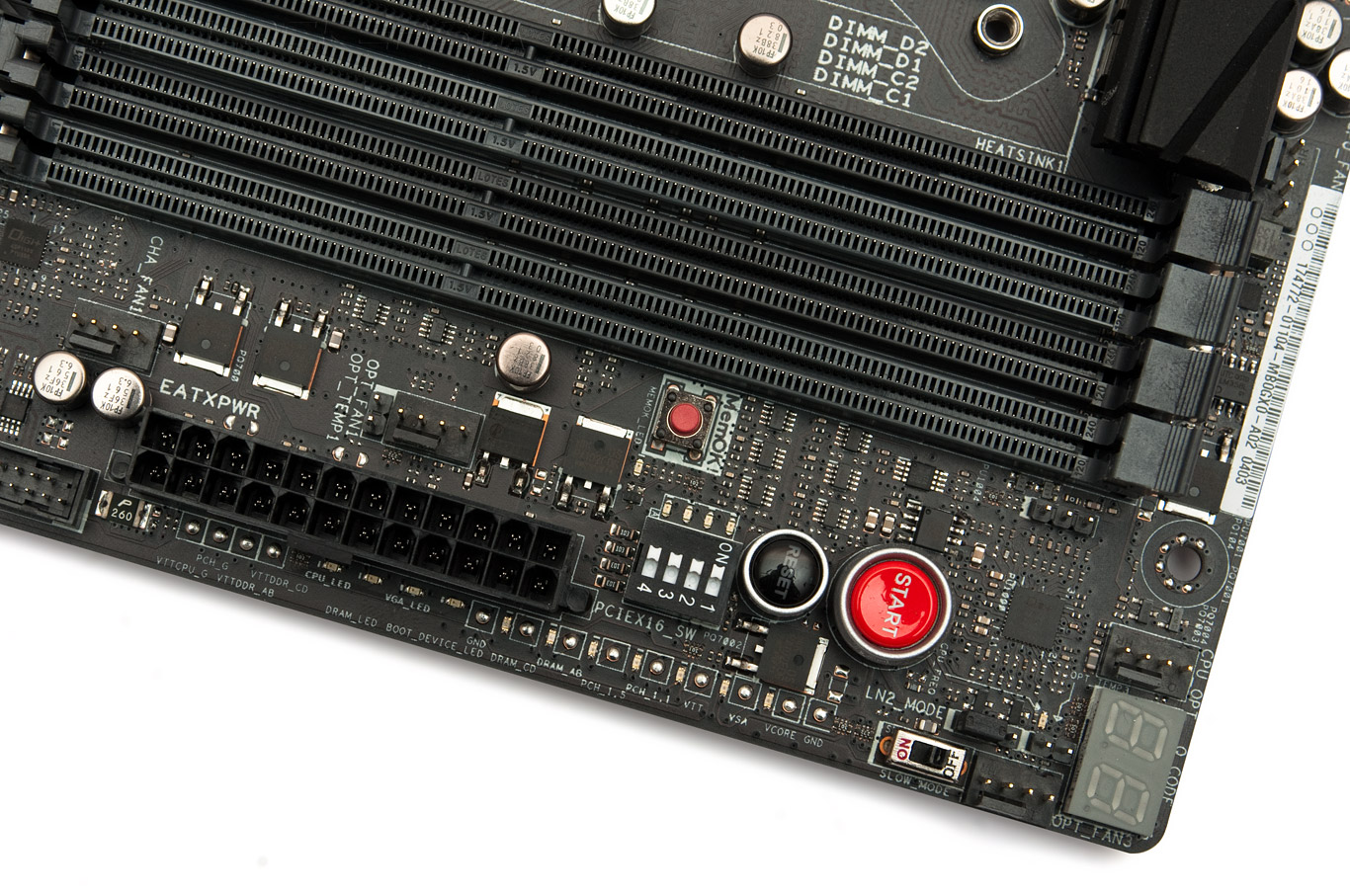

Как и все решения серии Republic of Gamers материнская плата Rampage IV Black Edition оснащена необходимой функциональностью, упрощающей как обычный разгон, так и экстремальный с использованием жидкого азота. В верхнем правом углу PCB расположились кнопки включения и перезагрузки, индикатор POST-кодов, контакты для снятия показаний всех ключевых напряжений, среди которых находятся индикаторы состояния системы, джампер для сдвига температуры «колбута». Там же нашли место DIP-переключатель для отключения разъемов PCI Express x16 и кнопка MemOK!, отвечающая за одноименную функцию, позволяющую загрузить систему с проблемным модулем памяти. Есть также знакомый по многим продуктам ASUS переключатель Slow Mode.

ASUS Rampage IV Black Edition

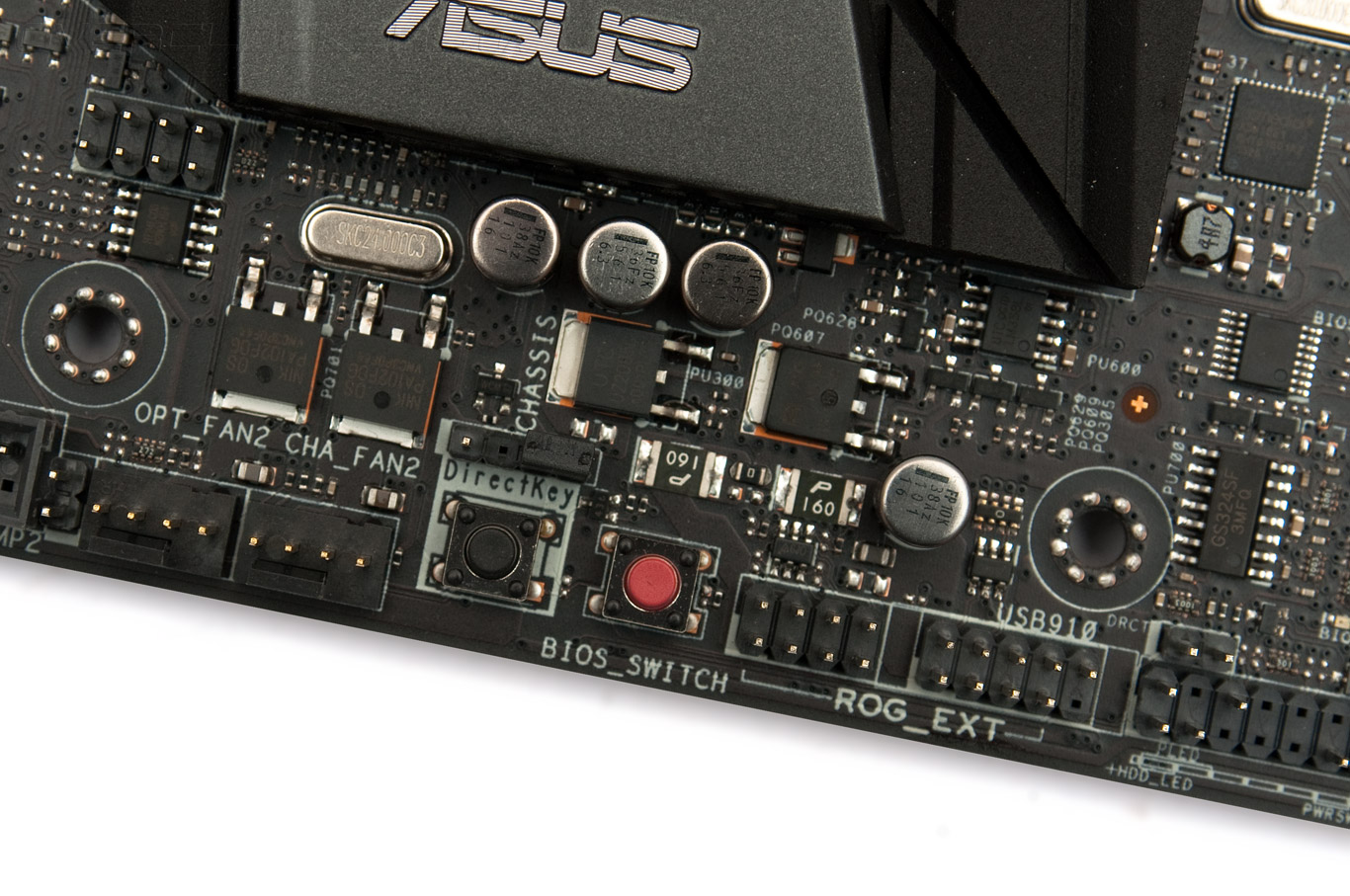

На нижнем крае находятся кнопки переключения между микросхемами с прошивками платы (BIOS_SWITCH) и быстрого доступа к настройкам UEFI (DirectKey). Функцию DirectKey вообще можно вынести на переднюю панель благодаря контактам возле колодки Front Panel.

ASUS Rampage IV Black Edition

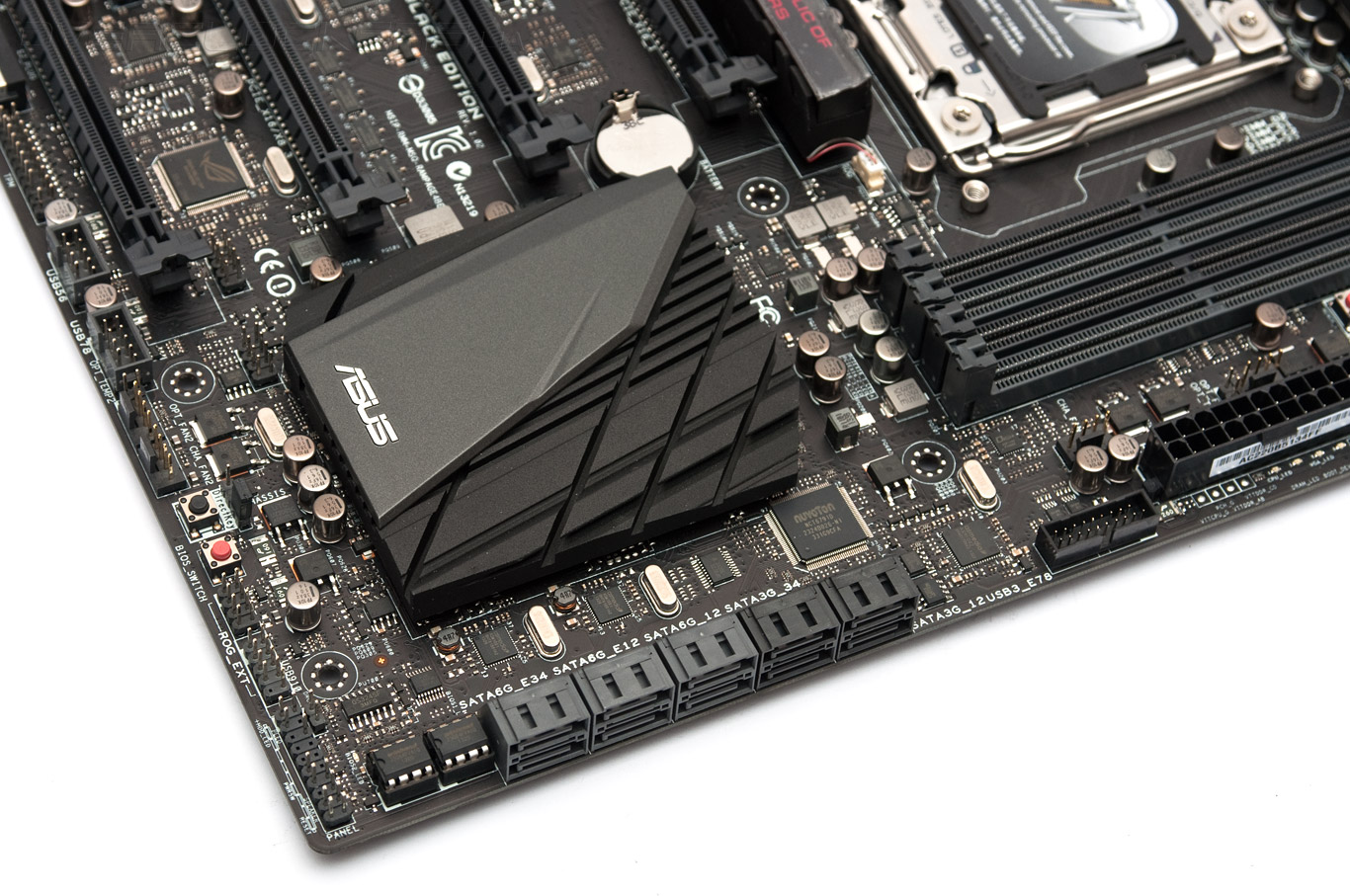

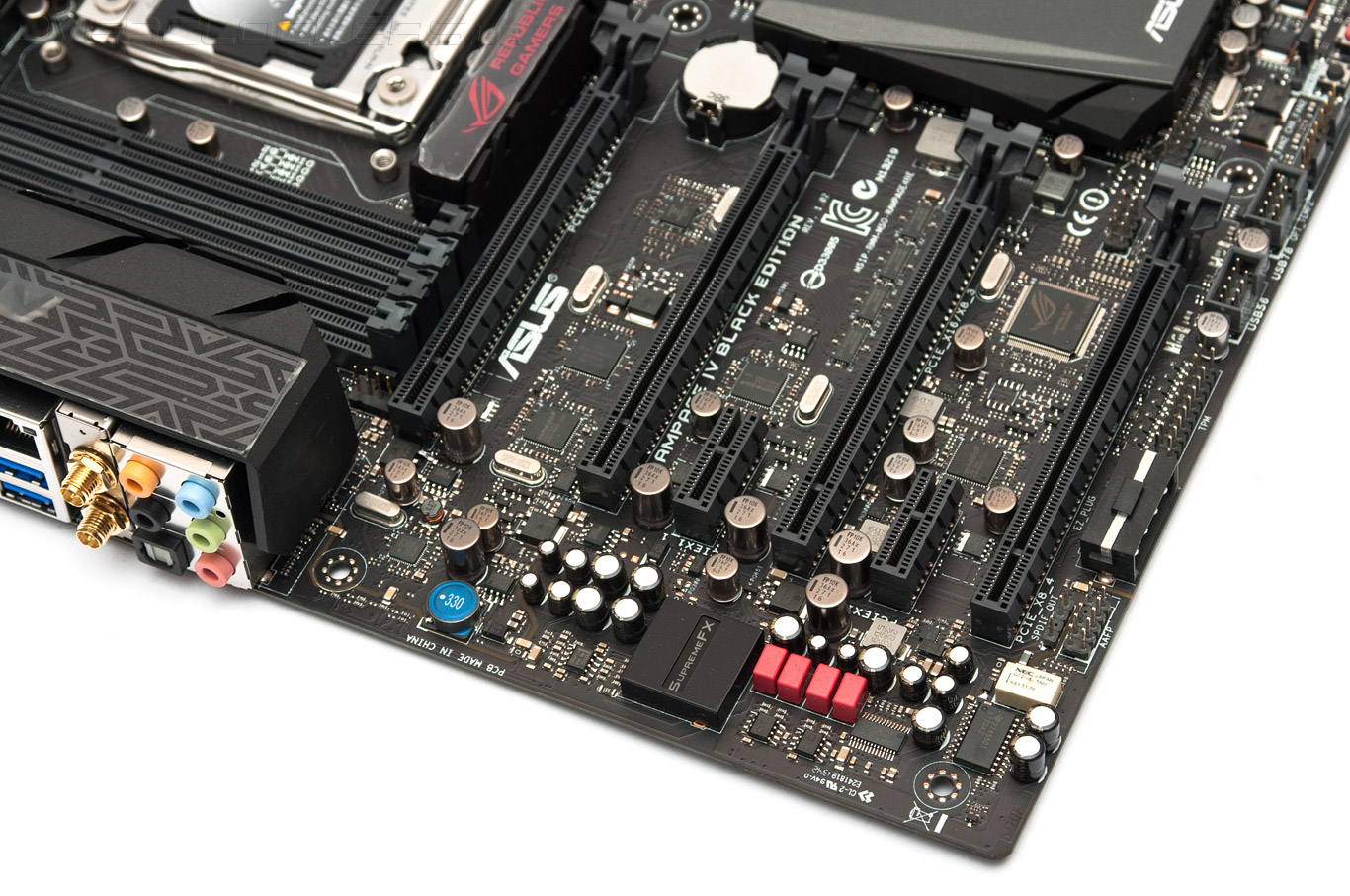

Что касается стандартных возможностей, требуемых от материнской платы как таковой, то наша Black Edition также находится на высоте. Кроме четырех разъемов PCI Express 3.0 x16, способные работать вплоть до формулы «х16+х8+х8+х8», есть еще два обычных PCI-E x1. Дисковая подсистема не ограничена лишь чипсетными SATA-каналами и дополнена еще четырьмя третьей ревизии и двумя eSATA на базе сторонних контроллеров ASMedia. Шина USB 3.0 вообще реализована на чипах этой фирмы, так как системная логика Intel X79 не поддерживает скоростной интерфейс для периферии. В итоге пользователю доступно 10 портов USB 3.0, шесть из которых вынесены на заднюю панель. И это дополнительно к такому же количеству USB 2.0!

ASUS Rampage IV Black Edition

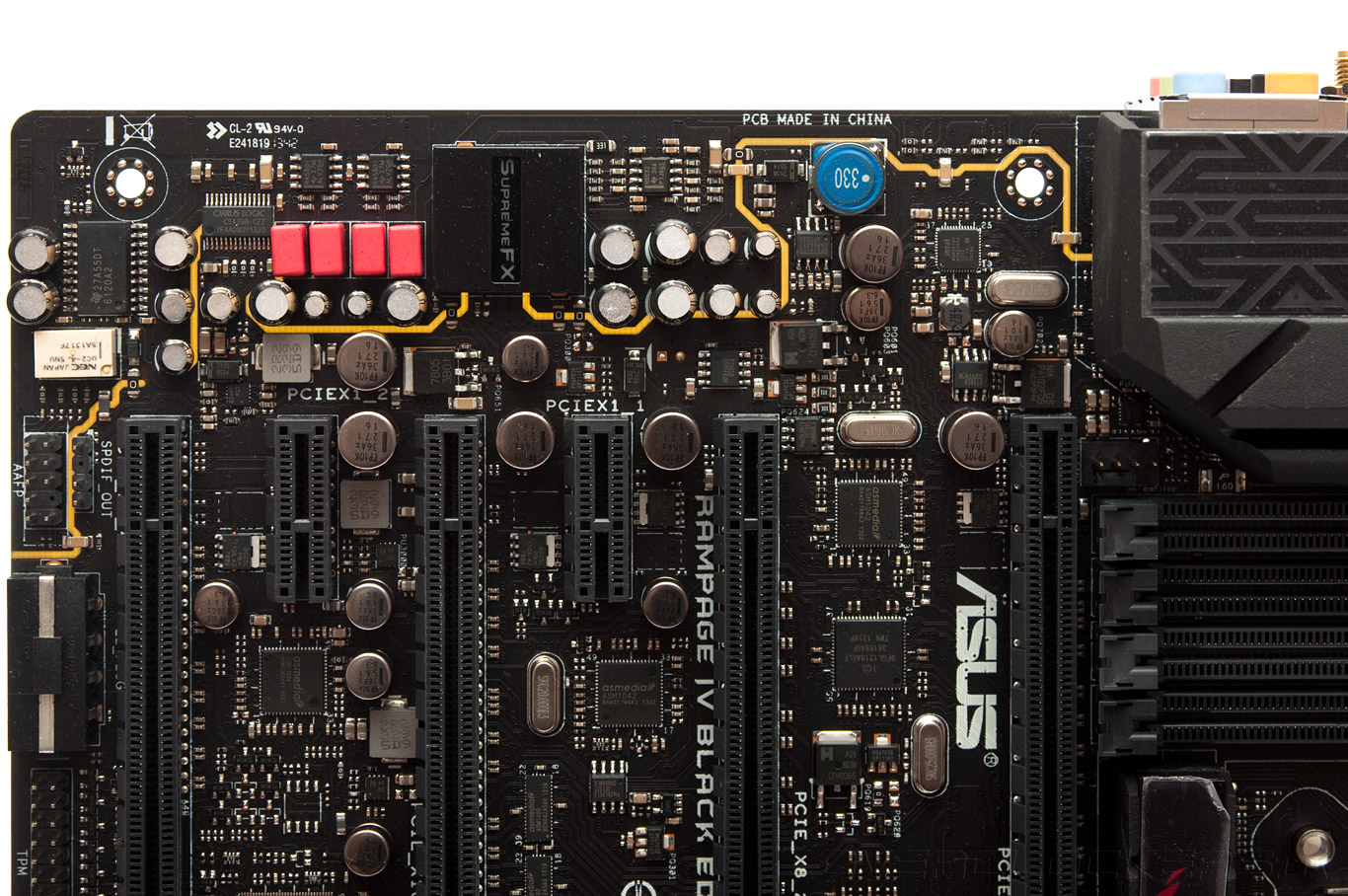

Сетевые возможности реализованы за счет гигабитного контроллера Intel WG82579V и дополнены комбинированной картой Wi-Fi/Bluetooth. В качестве звуковой подсистемы используется встроенный модуль SupremeFX Black, выполненный на базе кодека Realtek ALC1150, накрытого декоративной экранирующей крышкой. Компания ASUS особо гордится используемым ЦАП Cirrus Logic CS4398, усилителем для высокоомных наушников TI TPA6120A2, пленочными конденсаторами WiMA, аудиофильными ELNA и даже микро-реле от NEC.

ASUS Rampage IV Black Edition

Весь модуль огорожен от остальной части платы широкой дорожкой с вытравленными слоями медных проводников, что положительным образом должно сказаться на помехоустойчивости аудиотракта.

ASUS Rampage IV Black Edition

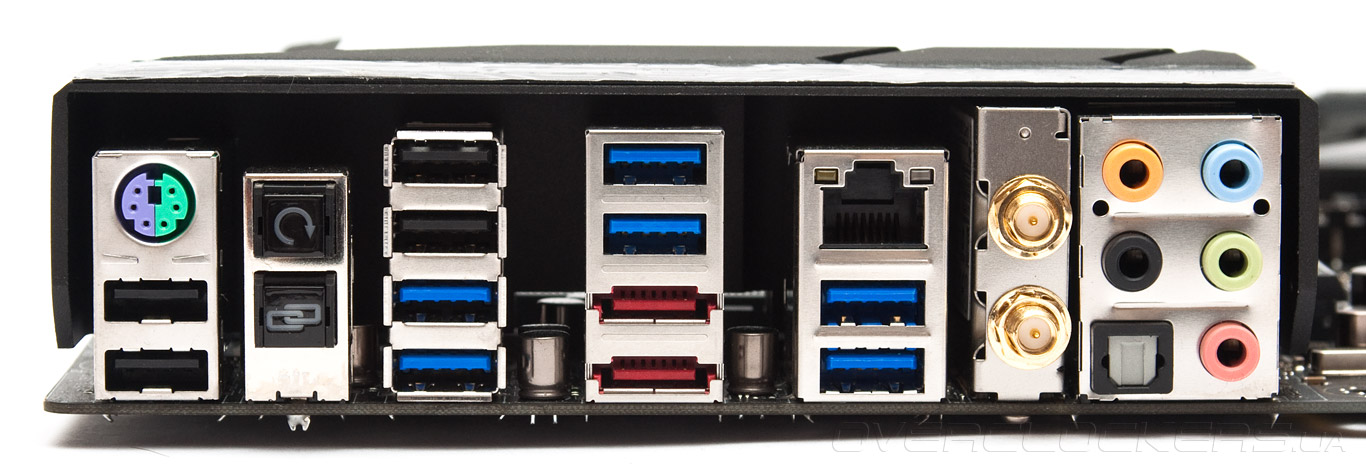

Задняя панель практически забита под завязку. На ней расположены следующие разъемы:
  • комбинированный PS/2;
  • четыре порта USB 2.0 (один используется для ROG Connect);
  • шесть портов USB 3.0;
  • сетевой разъем;
  • два разъема для подключения антенны;
  • оптический S/PDIF;
  • пять аудио-разъемов;
  • кнопки Clear CMOS и ROG Connect.
ASUS Rampage IV Black Edition

В целом, плата оставила положительные впечатления. Вполне продуманный дизайн и разумные габариты не доставят проблем при использовании этой «материнки». Но как насчет прошивки? Это мы и узнаем из следующего раздела.
