ASUS Rampage IV Black Edition: черная жемчужина для платформы Intel LGA2011

Так повелось, что представители новой архитектуры для высокоуровневой платформы Intel выходят почти через год после анонса более доступных продуктов. Причем, после выхода последних иногда топовые решения выглядят совсем неубедительно для домашних пользователей. И плюсом в пользу 500-долларового процессора может стать разве что поддерживаемое большое количество линий PCI Express, способное положительным образом сказаться на постройке тандемов из нескольких мощных видеокарт. Вот только не всегда графические акселераторы могут полностью воспользоваться предлагаемым потенциалом и опять, в большинстве случаев, достаточно взять новинку среднего класса.

Если же видеокарты действительно требуют высокой пропускной способности шины для связи с процессором, программное обеспечение хорошо оптимизировано под многопоточность и быстрый обмен данными в оперативной памяти просто необходим, то без высокоуровневой платформы не обойтись. Из последних это Socket2011, которая обновилась лишь полгода назад, и, как было сказано выше, она по поколению, но, к счастью, не по производительности, отстает от продуктов среднего и младшего классов (Ivy Bridge-E против Haswell). Скорее всего, уже в третьем квартале этого года свою топовую платформу компания Intel переведет на новые рельсы, а именно Haswell-E с заменой разъема на Socket2011-3. Интересно, что для доступных решений также намечается переход, но не на обновленную архитектуру, а на так называемую Haswell Refresh, отличающуюся от нынешней лишь косметическими имениями.

Но несмотря на предстоящий закат платформы LGA2011 в ее нынешнем виде компания ASUS решила обновить модельный ряд продуктов серии Republic of Gamers. Не весь, конечно, а лишь топовую линейку Rampage Extreme, добавив еще более продвинутое решение в лице модели Black Edition. Название говорит само за себя и подразумевает что-то особенное и предназначенное для настоящих ценителей марки. А вот что именно — мы и попробуем узнать в этом материале.

ASUS Rampage IV Black Edition


ASUS Rampage IV Black Edition

Модель ASUS Rampage IV Black Edition
Чипсет Intel X79 Express
Процессорный разъем Socket LGA2011
Процессоры Core i7 (Ivy Bridge-E, Sandy Bridge-E)
Память 8 DIMM DDR3 SDRAM 1066/1333/1600/1866/2133*/2200*/2400*/2667*/2800* (* — O.C.), максимум 64 ГБ
Слоты PCI-E 4 PCI Express 3.0 x16 (х16+х16, х16+х8+х16, х16+х8+х8+х8), 2 PCI Express 2.0 x1
Слоты PCI
Количество подключаемых вентиляторов 8 (4pin)
Порты PS/2 1 (комбинированный)
Порты USB 10 x 3.0 (6 разъемов на задней панели, ASMedia ASM1042+ASM1074), 10 x 2.0 (4 разъема на задней панели, Intel X79)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel X79), 4 канала SATA 3 Гбит/с (Intel X79), 4 канала SATA 6 Гбит/с (ASMedia ASM1061)
eSATA 2 канала (ASMedia ASM1051)
RAID 0, 1, 5, 10 (Intel X79)
Встроенный звук SupremeFX Black (7.1, HDA, Realtek ALC1150)
S/PDIF Оптический
Встроенная сеть Intel 82579V (Gigabit Ethernet)
Wi-Fi / Bluetooth IEEE 802.11a/b/g/n/ac, Bluetooth 4.0
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 272
Дополнительные возможности Кнопки Power, Reset, Clear CMOS (на задней панели), POST-индикатор, две микросхемы с прошивкой, контакты для снятия показаний напряжений, возможность подключения трех термосенсоров, ROG Connect, OC Key, MemOK!; подключение внешнего модуля OC Panel с возможностью мониторинга и разгона, VGA Hotwire, подключения двух термопар К-типа; AMD CrossFireX и NVIDIA SLI


Комплект поставки

В отличие от остальных продуктов серии Republic of Gamers рассматриваемая плата поставляется в коробке черного цвета, что еще раз подчеркивает особенный статус Rampage IV Black Edition среди остальных «игровых» решений.

ASUS Rampage IV Black EditionASUS Rampage IV Black Edition

Сразу обращает на себя внимание изображение на лицевой стороне упаковки героя из игры Assassins Creed. Как и рассмотренная ранее Rampage IV Formula/Battlefield 3 новинка позволяет пользователю бесплатно загрузить копию игры, в данном случае это Assassins Creed IV: Black Flag. Подобные бонусы большая редкость, даже высокоуровневые видеокарты потихоньку прекращают ими комплектовать. На обратной стороне коробки описаны ключевые особенности платы, тогда как на развороте уже более подробно рассказано о некоторых из них. Там же, через прозрачное окошко, можно увидеть приобретаемый продукт и некую OC Panel.

ASUS Rampage IV Black Edition

Как и во всех платах серии ROG комплект поставки рассматриваемой модели разбит на две части: «материнка» и всевозможные аксессуары расположены в отдельных коробках. В первой мы уже видели что находиться, а вот во второй пользователь найдет следующее:
  • инструкция к материнской плате;
  • наклейки на SATA-кабели;
  • диск с драйверами и дополнительным ПО;
  • наклейка с логотипом ROG;
  • магнит с логотипом ROG;
  • заглушка на заднюю панель I/O Shield;
  • шесть кабелей SATA 6Gb/s;
  • четыре кабеля SATA 3Gb/s;
  • мостики NVIDIA SLI, 3-Way SLI и 4-Way SLI;
  • мостик AMD CrossFireX;
  • набор коннекторов Q-Connector;
  • плоская антенна Wi-Fi;
  • модуль OC Panel;
  • кабель для подключения OC Panel;
  • модуль для установки OC Panel в 5,25″ отсек;
  • USB-кабель для использования функции ROG Connect;
  • дополнительная усилительная пластина X-Socket;
  • небольшой ключ.
ASUS Rampage IV Black Edition

О дополнительной пластине X-Socket уже рассказывалось в обзоре Rampage IV Formula/Battlefield 3. Напомню, что она позволяет использовать системы охлаждения и стаканы для жидкого азота, рассчитанные на платформу Socket1366. Естественно, если они подойдут, так как новый сокет стал больше и доходит практически впритык к монтажным отверстиям.

ASUS Rampage IV Black Edition

Но самым интересным аксессуаром без преувеличения можно назвать OC Panel в виде пульта управления, заменивший собой OC Key, поставляемый с обычной Rampage IV Extreme. Тем более, что функции у них практически одинаковые, за исключением метода отображения информации и ввода изменений в настройки. Теперь вместо OSD-меню пользователю доступен ЖК-экран, а настройки можно осуществлять благодаря кнопкам на пульте.

ASUS Rampage IV Black Edition

Кроме того, на OC Panel теперь расположены контакты для подключения двух термопар К-типа, которые ранее встречались на самой материнской плате. С одной стороны это удобно, так как пульт можно расположить рядом со стаканом, а с другой — при отсутствии по той или иной причине OC Panel сенсоры будет некуда подключать.

ASUS Rampage IV Black Edition

Помимо снятия показаний и настройки параметров пульт позволяет еще подключить четыре вентилятора, фирменные видеокарты с поддержкой VGA Hotwire, активировать функцию Slow Mode, замедляющую процессор при старте системы, и Pause.

ASUS Rampage IV Black Edition

Для связи с Rampage IV Black Edition используется комплектный кабель, подключаемый как к сигнальной колодке, так и к двум портам USB, расположенные на нижнем крае материнской платы. Питание подводится через разъем SATA Power. Честно говоря, после подсоединения всех кабелей пульт не отличается особой стойкостью и его легко скинуть, если задеть за один из них.

ASUS Rampage IV Black Edition

Если OC Panel не планируется использовать на открытом стенде, его можно закрепить в модуле для установки в отсек 5,25″, повернув экран на 90 °.

ASUS Rampage IV Black Edition

После этого пользователю будет доступна возможность включить устройство и переключать режимы отображения информации.

ASUS Rampage IV Black Edition


Внешний вид и функциональность

Материнская плата полностью выполнена в темном стиле, лишь несколько ярких элементов выделяется из общего ряда. От привычной серии ROG практически и следа не осталось. Лишь красный логотип и название этой серии дают о себе знать.

ASUS Rampage IV Black Edition

На обратной стороне помимо процессорной усилительной пластины присутствует таковая еще и напротив чипсета. Интересное решение и редко применяемое среди производителей.

ASUS Rampage IV Black Edition

По своим размерам плата соответствует форм-фактору E-ATX, позволяющему использовать большинство просторных корпусов Midi-Tower, тогда как некоторые конкуренты чаще прибегают в своих топовых продуктах к XL-ATX, для которого найти подходящую «башню» не так легко.

Из поддерживаемых процессоров заявлены модели Sandy Bridge-E и Ivy Bridge-E, частота памяти может равняться 2800 МГц, а общий объем достигать 64 ГБ за счет восьми разъемов DIMM. Забегая вперед скажу, что такого значения в настройках UEFI нет, а максимальная частота может достигать 3200 МГц.

При взгляде на околосокетное пространство возникает легкое недоумение, ведь силовые элементы охлаждает совершенно миниатюрный радиатор, как для такого мощного решения.

ASUS Rampage IV Black Edition

Еще один радиатор в охлаждении каких-либо элементов вообще не участвует и выполнят лишь декоративную роль, подсвечивая логотип ROG.

ASUS Rampage IV Black Edition

На самом деле, охладитель силовых элементов соединен тепловой трубкой с массивным бруском с выемкой, полностью накрывающим заднюю панель материнской платы. Благодаря своем размерам и массе последний имеет хорошую теплоемкость, тем самым обеспечивая приемлемый тепловой режим модуля VRM.

ASUS Rampage IV Black Edition

Чипсет охлаждается невысоким, но широким радиатором. Для подключения вентиляторов предусмотрено шесть четырехконтактных разъемов, чего хватит устроить целый ураган внутри корпуса.

ASUS Rampage IV Black Edition

Подсистема питания процессора выполнена по 11-канальной схеме с использованием транзисторов NexFET, где восемь фаз предусмотрено для самих ядер (по два таких элемента), а три — для «системного агента». Управляется VRM цифровым контроллером Digi+ ASP1000C. Питание памяти осуществляется за счет пары двухканальных преобразователей на базе чипов ASP1101. Во всех цепях без исключения используются твердотельные емкости и катушки с ферритовым сердечником.

ASUS Rampage IV Black EditionASUS Rampage IV Black Edition

За подачу дополнительного питания отвечают разъемы EPS12V и ATX12V, хотя большинство высокоуровневых решений конкурентов, как правило, оснащены двумя разъемами первого вида. Но даже такой комбинации достаточно будет для серьезного разгона любого шестиядерника.

ASUS Rampage IV Black Edition

И если организация питания процессора у новинки по сравнению с той же Rampage IV Extreme ничем не отличается, то подача дополнительного питания для тандема видеокарт претерпела некоторые изменения — теперь вместо шестиконтактного разъема используется привычный «молекс». Вполне логично, если использовать от трех до четырех акселераторов, ведь не каждый блок питания будет обладать необходимым количеством разъемов.

ASUS Rampage IV Black Edition

Как и все решения серии Republic of Gamers материнская плата Rampage IV Black Edition оснащена необходимой функциональностью, упрощающей как обычный разгон, так и экстремальный с использованием жидкого азота. В верхнем правом углу PCB расположились кнопки включения и перезагрузки, индикатор POST-кодов, контакты для снятия показаний всех ключевых напряжений, среди которых находятся индикаторы состояния системы, джампер для сдвига температуры «колбута». Там же нашли место DIP-переключатель для отключения разъемов PCI Express x16 и кнопка MemOK!, отвечающая за одноименную функцию, позволяющую загрузить систему с проблемным модулем памяти. Есть также знакомый по многим продуктам ASUS переключатель Slow Mode.

ASUS Rampage IV Black Edition

На нижнем крае находятся кнопки переключения между микросхемами с прошивками платы (BIOS_SWITCH) и быстрого доступа к настройкам UEFI (DirectKey). Функцию DirectKey вообще можно вынести на переднюю панель благодаря контактам возле колодки Front Panel.

ASUS Rampage IV Black Edition

Что касается стандартных возможностей, требуемых от материнской платы как таковой, то наша Black Edition также находится на высоте. Кроме четырех разъемов PCI Express 3.0 x16, способные работать вплоть до формулы «х16+х8+х8+х8», есть еще два обычных PCI-E x1. Дисковая подсистема не ограничена лишь чипсетными SATA-каналами и дополнена еще четырьмя третьей ревизии и двумя eSATA на базе сторонних контроллеров ASMedia. Шина USB 3.0 вообще реализована на чипах этой фирмы, так как системная логика Intel X79 не поддерживает скоростной интерфейс для периферии. В итоге пользователю доступно 10 портов USB 3.0, шесть из которых вынесены на заднюю панель. И это дополнительно к такому же количеству USB 2.0!

ASUS Rampage IV Black Edition

Сетевые возможности реализованы за счет гигабитного контроллера Intel WG82579V и дополнены комбинированной картой Wi-Fi/Bluetooth. В качестве звуковой подсистемы используется встроенный модуль SupremeFX Black, выполненный на базе кодека Realtek ALC1150, накрытого декоративной экранирующей крышкой. Компания ASUS особо гордится используемым ЦАП Cirrus Logic CS4398, усилителем для высокоомных наушников TI TPA6120A2, пленочными конденсаторами WiMA, аудиофильными ELNA и даже микро-реле от NEC.

ASUS Rampage IV Black Edition

Весь модуль огорожен от остальной части платы широкой дорожкой с вытравленными слоями медных проводников, что положительным образом должно сказаться на помехоустойчивости аудиотракта.

ASUS Rampage IV Black Edition

Задняя панель практически забита под завязку. На ней расположены следующие разъемы:
  • комбинированный PS/2;
  • четыре порта USB 2.0 (один используется для ROG Connect);
  • шесть портов USB 3.0;
  • сетевой разъем;
  • два разъема для подключения антенны;
  • оптический S/PDIF;
  • пять аудио-разъемов;
  • кнопки Clear CMOS и ROG Connect.
ASUS Rampage IV Black Edition

В целом, плата оставила положительные впечатления. Вполне продуманный дизайн и разумные габариты не доставят проблем при использовании этой «материнки». Но как насчет прошивки? Это мы и узнаем из следующего раздела.

UEFI Setup

Прошивка материнской платы Rampage IV Black Edition выполнена на микрокоде AMI, но в отличие от остальных продуктов серии ROG интерфейс теперь черного цвета. При входе в UEFI пользователь сразу попадает в раздел Extreme Tweaker, где сосредоточены все тонкие настройки системы: выбор различных профилей разгона, управление базовой частотой, технологией Turbo Boost, множителем вычислительных ядер и памяти, таймингами, блока VRM, различными напряжениями и более тонкая настройка остальных узлов.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

При изменении BCLK, множителя процессора или выбора режима работы памяти частоты последних будут отображаться в верху раздела, что полезно при разгоне. Там же сразу доступны профили для автоматической установки различных настроек для работы на повышенных частотах при воздушном или водяном охлаждении CPU. Есть еще профили для автоматического повышения BCLK вплоть до 190 МГц. Честно признаюсь, с нашим экземпляром Core i7-4960X он не заработал. Можно еще выбрать режим работы системы по профилю XMP или увеличить частоты работы процессора до 4,1/4,3/4,5 ГГц.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

Более продвинутые пользователи могут самостоятельно выставить необходимую базовую частоту от 80 до 300 МГц, выбрать подходящий коэффициент умножения для нее (так называемый CPU Strap) и настроить множитель как для каждого по отдельности, так и для всех ядер одновременно.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

С настройками ОЗУ также никаких проблем. Доступен выбор режима работы вплоть до 3200 МГц с шагом 266 МГц. Количество таймингов просто огромно — кроме основных есть несколько уровней субтаймингов, дополнительные параметры и даже профили под конкретные чипы памяти.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

Как и все высокоуровневые материнские платы ASUS рассматриваемая модель обладает широкими настройками преобразователя питания процессора и памяти. В подразделе DIGI+ Power Control можно выбрать уровень работы функции Load Line Calibration, компенсирующей просадки напряжения питания во время нагрузки на CPU, настроит защиту по току и температуре, управлять количеством активных фаз и частотой элементов модуля VRM.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

Помимо преобразователя питания во время разгона оверклокерам потребуется настроить лимиты по потребляемой мощности и току. Это можно будет сделать в подразделе CPU Performance Setting.

UEFI Setup ASUS Rampage IV Black Edition

При помощи GPU/DIMM Post можно просмотреть информацию об установленном графическом адаптере и используемом им режиме PCI Express, а также о занятых слотах памяти.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

Естественно, без поднятий напряжений питания тех или иных узлов системы никакого более-менее нормального разгона произвести не получится, и для решения этой проблемы «материнка» обладает всеми необходимыми параметрами, при этом диапазон значений оптимально заточен для экстремального оверклокинга:

Параметр Диапазон напряжений, В Шаг, В
CPU VCORE Voltage (manual) 0,8–2,36 0,005
CPU VCORE Voltage (offset) +/– 0,005–0,635 0,005
VTT CPU Voltage 0,8–1,7 0,00625
2nd VTTCPU Voltage 0,80642–1,70538 0,00661
CPU VCCSA Voltage (manual) 0,8–1,7 0,005
CPU VCCSA Voltage (offset) +/– 0,005–0,635 0,005
DRAM Voltage (CHA, CHB) 1,2–2,4 0,005
DRAM Voltage (CHC, CHD) 1,2–2,4 0,005
CPU PLL Voltage 1,25–2,5 0,00625
PCH 1.1v Voltage 0,8–1,6 0,00625
Initial PLL Termination Voltage 0,2–2,5 0,00625
Eventual PLL Termination Voltage 0,2–2,5 0,00625
VTTDDR Voltage (CHA, CHB) 0,625–1,4 0,00625
VTTDDR Voltage (CHC, CHD) 0,625–1,4 0,00625

Но и это не все. Дополнительно ко всему энтузиастам доступны еще более тонкие настройки системы, сосредоточенные в подразделах CPU Tweakers’Paradise, Memory Tweakers’Paradise и PCH Tweakers’Paradise.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

Остальные разделы прошивки позволяют произвести основные настройки системы, мало чем касающиеся разгона, и получить информацию об установленных компонентах. В Main можно настроить дату и время, выбрать язык интерфейса, включая русский, вставить пароль администратора или пользователя.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

Параметры, отвечающие за функционирование поддерживаемых процессором различных технологий и работы Turbo Boost, находятся в разделе Advanced.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

Там же расположены и настройки «системного агента», чипсета, встроенных контроллеров и режима подсветки логотипа ROG и звукового модуля.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

Мониторинг системы сосредоточен в разделе Monitor, причем показания напряжений, температуры, скорости вращения и их настройки разбиты на свои группы.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

При таком объеме информации это кажется вполне логичным. Судите сами: доступно 12 значений напряжений, три встроенных термодатчика и столько же выносных, показания восьми вентиляторов и их настройка. В последнем случае можно выбрать минимальную скорость вращения крыльчатки, профиль работы вентилятора или вообще полностью произвести ручную настройку.

UEFI Setup ASUS Rampage IV Black Edition

В разделе Boot находятся установки загрузки системы, выбор отображения заставки при старте ПК и какой режим будет при входе в UEFI Setup, более простой и понятный для неподготовленного пользователя EZ Mode или расширенный Advanced Mode.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

Фирменные утилиты ASUS нашли место и в прошивке Rampage IV Black Edition.

UEFI Setup ASUS Rampage IV Black Edition

Появилась даже новая — ROG SSD Secure Erase, позволяющая произвести очиску твердотельного диска.

UEFI Setup ASUS Rampage IV Black Edition

Остальные — давно хорошо знакомые по старым продуктам тайваньской компании. Это и EZ Flash 2 для обновления прошивки, и DRAM SPD Information для получения информации об установленных модулях памяти, и Overclocking Profile для сохранения до восьми профилей с настройками системы и BIOS FlashBack, позволяющая восстановить микрокод платы.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

Еще одна утилита, появившаяся с выходом продуктов на чипсете Intel Z87, — ROG OC Panel H-Key Configure, позволяющая настроить параметры профиля для внешней панели OC Panel.

UEFI Setup ASUS Rampage IV Black Edition

А вот еще одна новинка для решений на X79 в виде раздела My Favorites, который можно сформировать из часто используемых опций.

UEFI Setup ASUS Rampage IV Black Edition

Ну и напоследок, конечно же, EZ Mode. Энтузиасты вряд ли им воспользуются, но для начинающих он вполне сгодится для быстрой настройки.

UEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black EditionUEFI Setup ASUS Rampage IV Black Edition

Итак, прошивка выполнена на весьма достойном уровне, присущем всем продуктам серии Republic of Gamers. И вряд ли стоило ожидать чего-то худшего. Осталось проверить разгон, но к нему мы вернемся после краткого осмотра комплектного ПО.


Комплектное ПО

В комплекте Rampage IV Black Edition предлагается различные утилиты, среди которых можно выделить Ai Suite 3. Это мощный программный комплекс, включающий возможности разгона, тонкой настройки, мониторинга и дополнительные функции, такие как обновление прошивки, управление сетью Wi-Fi, зарядкой мобильных устройств и повышение скорости передачи данных при использовании накопителей с интерфейсом USB 3.0.

ASUS Ai Suite 3

В целом, на страницах нашего сайта уже не раз описывались возможности комплекса, поэтому особо заострять внимание на нем не буду, пройдусь лишь кратко. Тут же стоит отметить, что старые решения на базе Intel X79 довольствуются AI Suite второй версии и вряд ли программа когда-либо будет обновлена.

Теперь приступим. Итак, при старте комплекса попадаем сразу в раздел 4-Way Optimization утилиты Dual Intelligent Processors 4, где можно получить информацию как настроена система или запустить ее автоматическую оптимизацию.

ASUS Ai Suite 3

Управление множителем процессора, базовой и напряжением доступно в TPU.

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

Логичнее было бы предположить, что следом должна идти вкладка с дальнейшими настройками для обеспечения стабильности системы при разгоне, но нет, там оказывается EPU, в которой собраны параметры, отвечающие за энергоэффективность платы.

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

А уже дальше, в DIGI+ Power Control, находятся настройки преобразователя питания процессора и памяти.

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

И последняя вкладка отвечает за настройки подключенных вентиляторов.

ASUS Ai Suite 3

Следующие утилиты комплекса отвечают за ускоренную зарядку мобильных устройств (Ai Charger+), увеличение скорости передачи данных у накопителей USB 3.0 (USB 3.0 Boost), обновление прошивки платы (EZ Update) и восстановление микрокода (USB BIOS Flashback).

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

Есть еще System Information, позволяющая получить информацию о материнской плате и установленных процессоре модулей памяти.

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

И под конец все это счастье приправлено соусом из WiFi GO! и Wi-Fi Engine, превращающие компьютер в настоящий мультимедийный центр и позволяющие настроить работу адаптера Wi-Fi.

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

Плата комплектуется еще одной интересной программой под названием PC Diagnostics.

ASUS PC Diagnostics

Это диагностическая утилита, что-то наподобие AIDA64, которая предоставляет пользователю информацию по каждому компоненту системы и при этом позволяет произвести их тестирование. Правда, все результаты последнего сводятся к «тест пройден» и не более.

ASUS PC DiagnosticsASUS PC DiagnosticsASUS PC Diagnostics

Еще одна интересная утилита, давно известная любителям продукции ASUS, — Mem TweakIt. Она позволяет изменять тайминги и два уровня субтаймингов, но, как и Ai Suite, не подвластна над частотой ОЗУ.

ASUS Mem TweakItASUS Mem TweakItASUS Mem TweakItASUS Mem TweakIt

Для поддержки функции ROG Connect предусмотрена программа RC TweakIt. С ее помощью можно сторонним ПК управлять системой с Rampage IV Black Edition, необходимо лишь соединить два компьютера комплектным USB-кабелем и установить программное обеспечение. Доступно изменение множителя, BCLK, напряжений, мониторинг, создание профилей, отключение, перезагрузка системы и сброс настроек прошивки.

ASUS  RC TweakIt

Пока конкуренты ставят всяких «киллеров» для «ускорения» Интернета, компания ASUS по-прежнему упор делает на программную составляющую. Утилита GameFirst II позволяет производить управление полосой пропускания сетевого соединения, назначая высший приоритет тем или иным приложениям.

ASUS GameFirst II

Помимо настроек она позволяет также производить анализ трафика и скорости передачи данных, как в реальном времени, так и за все время работы программы.

ASUS GameFirst IIASUS GameFirst II

Ну и на последок Sonic Radar — новинка, позволяющая во время сетевых баталий определять позиционирование звука, что полезно, дабы не взяли врасплох, когда сидишь в кустах.

ASUS Sonic Radar

Есть все необходимые настройки, при запуске игрового приложения на экране появляется «радар», который можно переместить в любое другое удобное место. Единственный минус — за такое на игровом сервере вполне могут забанить...

ASUS Sonic Radar

Разгон

Тестирование материнских плата на базе системной логики Intel X79 мы проводили очень давно. Если тогда разгон осуществлялся с Core i7-3930K, то теперь вместо него будет Core i7-4960X на базе Ivy Bridge-E. Забегая наперед скажу, что частотный потенциал его невелик, тогда как по базовой он позволяет достигнуть почти 190 МГц, чего было невозможно с предшественником. Но обо всем по порядку.

Начнем с использованием готовых профилей в UEFI. Air-cooled Gamers’ OC Profile, как оказалось, для использования с воздушным охлаждением не подходит вовсе, так как при разгоне процессора до 4,5–4,7 ГГц выставляет напряжение питания 1,5 В, что весьма опасно для процессора. Так называемые профили CPU Level UP работают вполне сносно, только 4.500G предлагает подать на CPU 1,4 вольта, что не критично, но все равно много. Память при этом работает по максимальному профилю JEDEC, а энергосберегающие функции системы отключаются.

Разгон ASUS Rampage IV Black EditionРазгон ASUS Rampage IV Black EditionРазгон ASUS Rampage IV Black Edition

Если повышать частоту BCLK с использованием соответствующих профилей, то из четырех рабочими оказались только 160BCLK и 180BCLK, тогда как с 170BCLK и 190BCLK система не стартовала или была нестабильна. При ручном разгоне, используя CPU Strap (множители базовой х1.00, х1.25 и х1.67), значения BCLK достигли 115, 132 и 187 МГц.

Разгон ASUS Rampage IV Black EditionРазгон ASUS Rampage IV Black EditionРазгон ASUS Rampage IV Black Edition

Если разгонять сам процессор, то, как говорилось выше, особого результата получить не удалось. Маскимум, на что был способен наш экземпляр — 4600 МГц, напряжение питания при этом пришлось поднять до 1,365 В, которые благодаря LLC поднимались до 1,376 В. Технологии энергосбережения, увы, не функционировали, что для обычной системы чревато лишними ваттами потребления электричества во время простоя системы.

Разгон ASUS Rampage IV Black Edition


Тестовая конфигурация

Тестирование платы осуществлялось со следующей конфигурацией:
  • процессор: Core i7-4960X (3,6 ГГц, 15 Мбайт кэш L3);
  • память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30)
  • кулер: Noctua NH- D14;
  • термоинтерфейс: Noctua NT-H1;
  • видеокарта: ASUS GTX770-DC2OC-2GD5 (GeForce GTX 770);
  • накопитель: ADATA ASP900S3-256GM (256 ГБ, SATA 6 Гбит/с);
  • блок питания: Cooler Master Platinum 1000W (1000 Вт);
  • операционная система: Windows 7 Home Premium x64 SP1;
  • драйвер чипсета: Intel Chipset Software Installation Utility 9.4.0.1017;
  • драйвер видеокарты: GeForce 335.23.

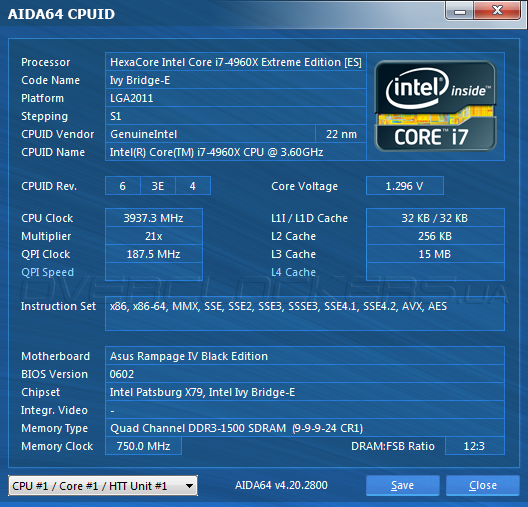

В операционной системе брандмауэр, UAC и Windows Defender отключались. Настройки видеодрайвера не изменялись. Память работала на частоте 2133 МГц с задержками 10-12-12-30-1T. Проблема функционирования технологии Turbo Boost, присущая продукции ASUS, проявила себя и с Rampage IV Black Edition, поэтому в прошивке был включен режим Per Core, а каждое ядро процессора было настроено как того требуют спецификации Intel для Core i7-4960X. Остальные настройки в UEFI материнской платы оставлялись по умолчанию. Версия микрокода была 0602.

В качестве оппонентки для рассматриваемого решения будет представлена модель Rampage IV Formula/Battlefield 3 того же производителя. Версия прошивки — 4804, настройки Turbo Boost аналогичны героини сегодняшнего обзора.


Результаты тестирования

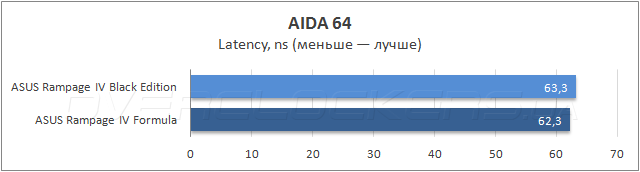

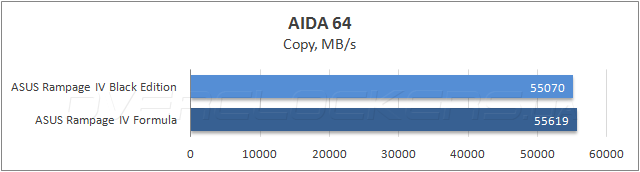

Для начала посмотрим на результаты пропускной способности памяти.

Тестирование ASUS Rampage IV Black Edition

Тестирование ASUS Rampage IV Black Edition

Тестирование ASUS Rampage IV Black Edition

Тестирование ASUS Rampage IV Black Edition

Плата Rampage IV Black Edition хоть немного, но проигрывает своей младшей сестре. Вполне возможно, что отточенность микрокода пока оставляет желать лучшего, ведь новинке всего полгода, тогда как оппонентка была выпущена очень давно.

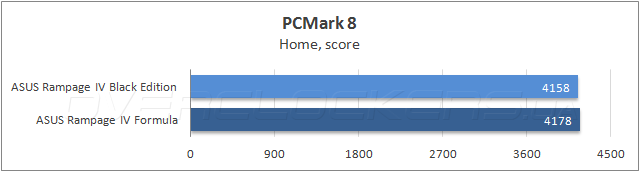

Теперь перейдем к тестовому пакету Futuremark PCMark 8, показывающему общий уровень производительности систем в типичных задачах.

Тестирование ASUS Rampage IV Black Edition

Тестирование ASUS Rampage IV Black Edition

Тестирование ASUS Rampage IV Black Edition

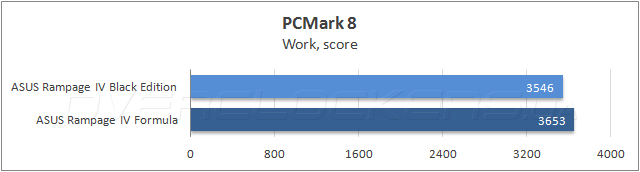

Здесь в первых двух тестах платы шли практически вровень, но в дисциплине Work «черная красавица» значительно отстала.

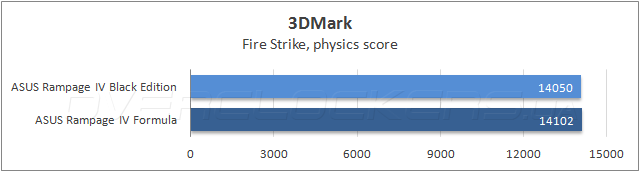

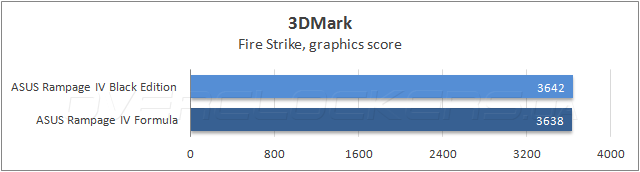

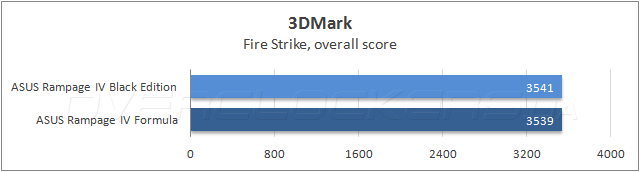

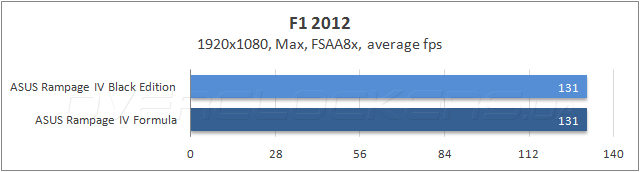

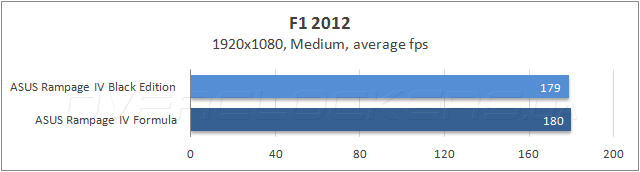

В заключение сравнительного тестирования посмотрим на производительность в игровых приложениях.

Тестирование ASUS Rampage IV Black Edition

Тестирование ASUS Rampage IV Black Edition

Тестирование ASUS Rampage IV Black Edition

В этот тесте особой разницы не наблюдается.

Тестирование ASUS Rampage IV Black Edition

Тестирование ASUS Rampage IV Black Edition

Тестирование ASUS Rampage IV Black Edition

Тестирование ASUS Rampage IV Black Edition

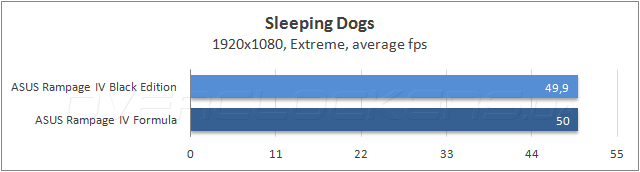

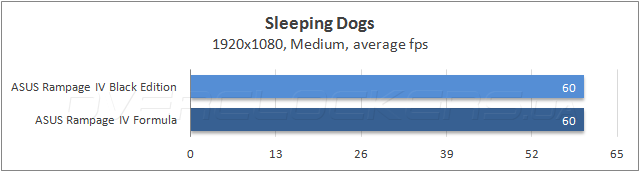

Если судить по игровым приложениям, то в зависимости от качества графики можно получить разницу в один кадр, что не так много и вряд ли будет заметно невооруженным взглядом. Скорее, вообще не будет заметно.


Выводы

Продукция серии Republic of Gamers компании ASUS не один год пользуется заслуженной популярностью у энтузиастов и оверклокеров. Вспомним хотя бы о мировых достижениях в области разгона среди «экстремальщиков». С выходом новой линейки решений ROG производитель предлагает все больше настроек в прошивке и совершенней аппаратную часть. Но и обычные пользователи, включая геймеров, не забываются, для которых адресована расширяющаяся с каждым годом функциональность продуктов.

Материнскую плату Rampage IV Black Edition можно смело назвать «черной жемчужиной», причем, не только благодаря дизайну. Отличный внешний вид и продуманная компоновка дополнены широкими возможностями по увеличению функциональности системы и экстремальному разгону. Обычные пользователи и геймеры оценят возможность подключения большого количества накопителей с внутренними и внешними скоростными интерфейсами, реализацию беспроводной сети и звуковую подсистему, постройку тандемов из трех-четырех графических карт. Хотя, последнее не является чем-то особенным рассмотренной модели. А вот поставляемый в комплекте пульт OC Panel точно станет отличительной чертой на фоне конкурентов. Благодаря ему энтузиасты смогут разгонять и управлять системой не прибегая к программным средствам. В нем также сосредоточена возможность подключения сенсоров К-типа для измерения температуры при экстремальном разгоне с применением жидкого азота, видеокарт серии ROG и нескольких вентиляторов, что по замыслу разработчиков наравне с широкими настройками прошивки должно облегчить оверклокерам покорение очередных рекордов. Для собранных систем предусмотрена возможность встраивания OC Panel в корпус в качестве информационной панели.

Но у каждой медали есть и оборотная сторона, и в данном случае — это цена за новинку. На нашем рынке за нее просят более 700 долларов. Даже «экстрим»-версия уже не кажется такой дорогой, а по неволе начнешь рекомендовать модель Rampage IV Formula или, на худой конец, конкурентов. Если стоимость не останавливает, то помимо шикарной функциональности, вы получите отличный комплект поставки, включающий еще и купон на бесплатную установку игры Assassins Creed IV: Black Flag. Материнская плата Rampage IV Black Edition далеко не лучшая покупка, но это лучший продукт, который мы встречали для платформы Intel Socket LGA2011!

ASUS Rampage IV Black Edition Выбор редакции: лучший продукт

Разогнать, чтобы выиграть!
