Обзор компактной материнской платы ASUS Prime H310I-Plus. Исследование возможностей Intel H310 с участием Core i5-8600K

Младшие чипсеты Intel всегда заметно отличались списком возможностей от более старших собратьев, и нынешний актуальный H310 исключением не стал. Как и прежде, можно использовать всего один модуль на каждый из каналов памяти, гнёзд SATA всего четыре, версия PCI-E небывало устаревшая как для плат, ставших основой системы в 2018 году, — 2.0, а поколение шины DMI всё то же — второе, что несёт с собой суженный канал обмена данными с процессором. Фактические отличия от предшествующего H110 лежат в нативной поддержке USB 3.1 Gen1 (USB 3.1 Gen2 — прерогатива только старших чипов) и возможности использовать интерфейс CNVi для работы с адаптером беспроводных сетей. Сопоставить возможности чипов «трёхсотого» семейства поможет таблица из обзора Gigabyte H370 Aorus Gaming 3 WiFi.

ASUS Prime H310I-Plus

И тем не менее, востребованность рынка в платах для «запуска» процессоров последнего поколения была настолько высокой, что запасы свежих чипов достаточно быстро истощились, а восполнить их компания не смогла (или не захотела) из-за недостачи производственных мощностей. Как мы уже знаем, грядущий H310C будет изготовлен по более «толстому» техпроцессу и заменит собой рассматриваемый сегодня H310. Для оценки возможностей нынешнего представителя младшей плеяды чипов мы выбрали компактную модель от ASUS — Prime H310I-Plus, где реализация возможностей хаба близка к максимальной, а сторонние контроллеры не задействованы.

ASUS Prime H310I-Plus

Необходимо напомнить про отсутствие поддержки разгона ЦП и ОЗУ, потому мощность подсистемы питания рассчитана исключительно под штатный режим работы системы, но и это требует проверки. Характеристики устройства собраны в сводной таблице ниже.

Модель ASUS Prime H310I-Plus
Официальная страница продукта в Сети asus.com
Чипсет Intel H310
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S)
Память 2 DIMM DDR4 SDRAM 2133/2400/2666, максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
M.2 1 x PCI Express 2.0 x4, SATA 6 Гбит/с (Key M, 2260/2280)
1 x PCI Express 2.0 x1, CNVi (Key E, 2230)
Встроенное видеоядро (в процессоре) Intel UHD 610/630
Видеоразъёмы HDMI 1.4b, DVI-D, D-Sub
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 4 х 3.1 Gen1 (2 разъёма на задней панели, H310)
4 x 2.0 (2 разъёма на задней панели, H310)
VR Ready +
Serial ATA 4 x SATA 6 Гбит/с (H310)
RAID
Встроенный звук Codec — Realtek ALC887 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Realtek 8111H (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Выделенное место под монтаж пары выносных антенн на I/O Shield
Цена в рознице, $ 89

Упаковка и комплектация

Размеры коробки под стать устройству — небольшие. Видно высокое качество полиграфии, хотя продукт начального уровня.

ASUS Prime H310I-Plus

Места для описания особенностей изделия немного, сзади разместили фото продукта в удачном ракурсе и небольшой блок с перечнем характеристик.

ASUS Prime H310I-Plus

Набор аксессуаров стартового уровня, тут есть:

  • краткое руководство пользователя (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • краткое многоязычное руководство пользователя по сборке ПК;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • диск с драйверами и фирменным ПО;
  • крепёжный винт и стойка для устройств формата M.2 и CNVi (два набора);
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд.
ASUS Prime H310I-Plus

Отмечу перфорацию под установку антенн для адаптера беспроводных сетей, выполненную на заглушке, при желании использовать эти отверстия потребуется избавиться от лишнего металла самостоятельно.

Внешний вид

Перед нами миниатюрная модель, предназначенная сборщикам систем, потому ярких дизайнерских черт она лишена. Серия продуктов Prime может выполнять основу и рабочих станций, наличие интерфейсов TPM и COM не должно вызывать удивление, также выделю колодку для подключения S/PDIF-модуля. Монтаж в корпусе будет проходить при участии четырёх отверстий под винты.

ASUS Prime H310I-Plus

На тыльной стороне платы есть множество электронных компонентов. Монтаж усилительной пластины кулера в нашем случае прошёл без проблем, но лучше заранее изучить совместимость её и устройства.

ASUS Prime H310I-Plus

Размещение хаба соответствует идеологии построения более габаритных плат, обеспечивая совместимость для большего числа используемых в составе системы устройств. Он накрыт ребристым радиатором малых размеров, тот зафиксирован подпружиненными пластиковыми защёлками.

ASUS Prime H310I-Plus

Предусмотрено одно посадочное место под устройства M.2 типоразмеров 2280 либо же 2260. Ограничения Intel H310 уже тут проявляются в полной мере. Интерфейс PCI-E второй версии, потому современные NVMe-накопители не смогут работать в полную силу. Для случая использования SATA-устройств есть другой нюанс — одно из гнёзд SATA станет недоступным.

ASUS Prime H310I-Plus

Распаяны четыре гнезда SATA поперечного типа. Колодки для корпусных кабелей интерфейсов USB обоих типов ревизий также поперечные. Лапки у слотов ОЗУ только с одной стороны, дальней от слота PCI-E x16.

ASUS Prime H310I-Plus

Лицевая часть платы снабжена посадочным местом под устройство типа CNVi (адаптер беспроводных сетей). Звуковой кодек обходится без экранирования. Модель одна из самых простых на рынке — ALC887.

ASUS Prime H310I-Plus

Немалую площадь занял узел VRM, в результате чего вентиляторные гнёзда оказались рассредоточены по всей поверхности изделия. В случае использования массивной системы охлаждения ЦП доступ к ним уже будет непростым. ШИМ-контроллер имеет маркировку ASP1400CTB, точно такой использовался в составе старшей по рангу ROG Strix B360-F Gaming. Также есть пять внешних драйверов, четыре образуют участок стабилизации процессорного напряжения, один нужен для интегрированной графической подсистемы, и даже транзисторы у них аналогичны — NTMFS4C10B и NTMFS4C06B производства On Semiconductor. Вот только тут в каждом канале суммарное число элементов равно двум, а не четырём, как у более крепкой модели, а вот для iGPU схема осталась без изменений. По всей видимости, группа напряжений IO и SA Voltage объединены в одну, по аналогии. Оснащение охладителями конструкторами не предусмотрено.

ASUS Prime H310I-PlusASUS Prime H310I-Plus

Наполненность задней панели зависти у конкурентов точно не вызовет. Для реализации D-Sub использовали конвертер сигналов на базе Realtek RTD2166. Число выходов USB необычайно скромное, для расширения их числа потребуется использовать внешние хабы, приобретаемые отдельно.

ASUS Prime H310I-Plus

Возможности UEFI

Материнские платы ASUS оснащены механизмом Ez Flash для проведения обновлений микрокода. Обычно этот процесс проходит с файлом на «флэшке», но я использовал способ непосредственной загрузки свежей версии из интернета. Сбоев не было, процедура завершилась успешно.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Базовое меню UEFI предоставляет информацию о системных компонентах, выбрать можно локализацию, установить время, активировать XMP (в случае его наличия), разобраться с приоритетом загрузочных устройств.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Интерактивное меню формирования алгоритмов замедления крыльчаток доступно отовсюду по нажатию горячей клавиши (F6).

ASUS Prime H310I-PlusASUS Prime H310I-Plus

Расширенная версия управления настройками UEFI имеет структуру, аналогичную всем прочим платам ASUS. Даже y Prime H310I-Plus есть возможность формирования списка избранных пунктов меню.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Разгона ЦП лишены все платы с «младшими» хабами, но тут мы видим, как убраны практически все пункты по отладке режимов узлов на устройстве. Фактически, установить можно только DRAM Voltage (предпочесть одно из четырёх значений). Косвенное управление напряжением на ЦП (и ГП) будет достигнуто перебором профилей LLC, хотя кто знает, как сильно они будут завышать или занижать действующие уровни. Отсутствие в списке IO и SA Voltage будет неслабо препятствовать подстройке работы набора ОЗУ в нештатных условиях эксплуатации модулей (следует напомнить про ограниченное повышение частоты до 2666 МГц). Вместе с этим, есть немалое число всевозможных задержек, доступных для корректировки.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Перечень всех важных параметров, доступных здесь, сформирован в таблицу.

Параметр Диапазон регулировки Шаг
CPU Core Ratio (Multiplier) 8–43 1
CPU Load-line Calibration Auto/Level1…7 1
CPU Cache Ratio (Multiplier) 8–43 1
DRAM Frequency (МГц) 800–6400
800–8533
100
133
DRAM Voltage (B) 1,2; 1,25; 1,35; 1,4
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Load-line Calibration Auto/Level1…7 1

В рубрике Advanced собраны пункты для наладки работы периферии, список мало в чём уступает набору из состава плат с более высоким ценником.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Контроль за параметрами системы в режиме реального времени проходит с привлечением исключительно базовых величин. Есть только два температурных значения.

ASUS Prime H310I-Plus

Замедление процессорного охладителя происходит способом смены значения скважности ШИМ, а вот для системных уже можно выбрать и снижение питающего напряжения. Роль опорных температур будет только у двух переменных.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Fast Boot изначально активирован, нет никаких замечаний к скорости опроса оборудования в системе.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Максимально усечён перечень вспомогательных инструментов, и тем не менее, всё ещё есть возможность хранения настроек с привлечением восьми профилей, либо же на внешнем накопителе.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Из неочевидных, но полезных возможностей есть быстрый поиск среди пунктов UEFI (F9).

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Комплектное ПО

Набор программ непривычно мал, как для плат-участниц наших обзоров. Бонусных утилит какого-либо рода нет вообще, от производителя устройства есть только комплекс Ai Suite 3, но и тот наполнен минимально.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger, EZ Update, File Transfer, PC Cleaner, Performance and Power Saving Utilities, System Information)
Дополнительное DAEMON Tools Lite (freeware)

Сперва я хотел бы заострить внимание на отдельном сценарии, запускающем обновление ME. Процедура, почему-то, проходит отдельно от обновления прошивки, хотя служебный сценарий, её запускающий, есть в рубрике (на официальной странице продукта в Сети), где расположены непосредственно сборки UEFI.

ASUS Prime H310I-PlusASUS Prime H310I-Plus

Выполнение обновления прошло быстро и без проблем.

ASUS Prime H310I-Plus

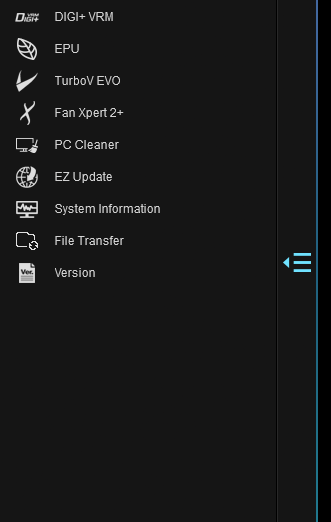

Итак, весь список фирменных программ от ASUS собран в оболочке Ai Suite. Начальный статус платы привёл к тому, что мастера по настройке ПК здесь нет, желаемые изменения потребуется провести самому.

ASUS Prime H310I-Plus

Комплект немногочисленный, а версия Fan Xpert непривычно низкая.

ASUS Prime H310I-Plus

Всё дело в отсутствии расширенного управления крыльчаткой вентилятора в зоне пониженных оборотов. Как и в UEFI, управление системными напряжениями отсутствует напрочь. Словом, возможности базовые настолько, насколько это можно себе представить.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Наладка звучания будет проходить в консоли Realtek с фирменным оформлением от ASUS. Можно выбирать тип подключаемого оборудования к задней панели устройства, профиль «Наушники» приведёт к усилению сигнала на выходе. Характер формируемого звучания здесь легко объясняется младшим кодеком ALC887. В целом, отдельные инструменты и звуки прослушиваются без проблем. Есть осязаемость в диапазоне и ВЧ, и НЧ. Но стоит материалу усложнится, как всё сливается в неразборчивую стену звука, где больше всех уже преобладает диапазон СЧ. На спокойных композициях всё сильно упрощено, нет никаких ревербераций, нет объёма. Музыкой и звуковым контентом насладиться вряд ли получится, функции базовые, рассчитанные на элементарные задачи.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Тестовый стенд

В состав стенда вошли:

  • операционная система: Windows 10 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.1.17541.8066), Intel Management Engine Interface (1805.12.0.1097), OpenCL Runtime for Intel Core and Intel Xeon Processors (16.1.2), Intel Rapid Storage Technology Driver (16.0.2.1086), GeForce 397.93 (24.21.13.9793), PhysX 9.17.0524.

Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.98 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;
  • x265 HD Benchmark;
  • Maxon Cinebench R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.1;
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • Hitman: Absolution (1.0.447.0);
  • Grand Theft Auto V (1.0.877.1);
  • Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 Windows 10
ASUS Prime H310I-Plus 0803 5.98.4803 4.3.784-x64 2.5.5029 10.0.17134.320
Biostar B360GT3S 5.13 (27.04.2018) 5.97.4645 4.3.784-x64 2.4.4264 10.0.17134.81
ASUS ROG Strix B360-F Gaming 0602 5.97.4633 4.3.784-x64 2.4.4264 10.0.17134.81
MSI B360M Mortar Titanium A.10 5.97.4628 4.3.784-x64 2.4.4264 10.0.17134.48
MSI Z370 Gaming M5 1.30 5.97.4604 4.3.783-x64 2.4.4264 10.0.16299.309
Gigabyte H370 Aorus Gaming 3 WiFi F5b 5.97.4600 4.3.783-x64 2.4.4264 10.0.16299.309
ASUS ROG Maximus X Formula 0802 5.95.4544 4.3.770-x64 2.4.4254 10.0.16299.214
ASRock Fatal1ty Z370 Gaming-ITX/ac P1.40 5.95.4538 4.3.770-x64 2.4.4180 10.0.16299.192
ASUS TUF Z370-Pro Gaming 1003 5.95.4531 4.3.770-x64 2.4.4180 10.0.16299.192
Gigabyte Z370 Aorus Gaming 5 F2 5.95.4510 4.3.770-x64 2.4.3819 10.0.16299.98
ASUS ROG Strix Z370-I Gaming 0430 5.92.4391 4.3.759-x64 2.4.3819 10.0.16299.64
ASRock Fatal1ty Z370 Gaming K6 P1.20 5.92.4383 4.3.759-x64 2.4.3819 10.0.16299.64
ASUS ROG Maximus X Apex 0401 5.92.4383 4.3.759-x64 2.4.3819 10.0.16299.19
MSI Z370 Gaming Pro Carbon AC A.00 5.92.4370 4.3.759-x64 2.4.3819 10.0.15063.674
ASUS ROG Strix Z370-E Gaming 0410 5.92.4358 4.3.759-x64 2.3.3732 10.0.15063.632

Результаты тестирования

В результате активации XMP частота памяти на протяжении цикла тестирования равнялась 2659 МГц, а конфигурация задержек соответствовала записанной в профиле DRAM.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Величина опорной частоты занижена до 99,8 МГц и не является стабильной, местами опускаясь ещё ниже. Схема работы процессора полностью соответствует задумкам инженеров, реализованных в Turbo Boost, то есть только самая лёгкая нагрузка увеличит частоту до 4,3 ГГц, с типичной — будет наблюдаться уровень 4,2 ГГц, а при тяжёлой уже снизится до 4,1 ГГц.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Результаты чтения и особенно записи в память оказались самыми низкими, и в целом по группе участников наших тестов, и в частности среди младших плат, где распаяны PCH проще, чем Intel Z370. Ряд обновлений для операционной системы, а также микрокодов плат, вызванные устранением уязвимостей, вносят свои коррективы.

ASUS Prime H310I-Plus

ASUS Prime H310I-PlusASUS Prime H310I-Plus

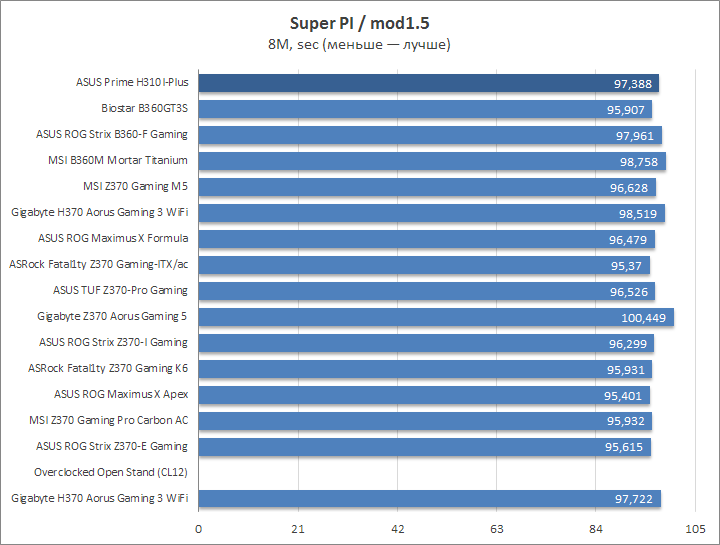

Prime H310I-Plus хорошо показала себя в простых «считалках», где высокий результат прежде всего зависит от продуктивности ЦП.

ASUS Prime H310I-Plus

ASUS Prime H310I-PlusASUS Prime H310I-Plus

ASUS Prime H310I-Plus

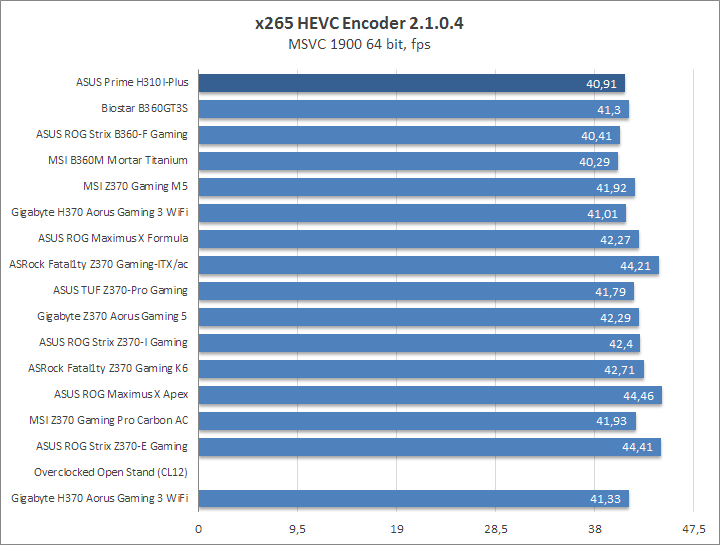

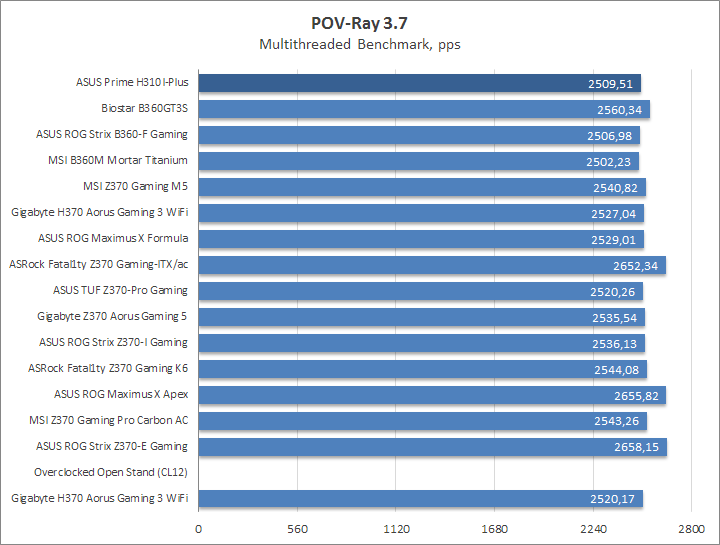

В ряде сценариев, эмулирующих нагрузку, сопоставимую с реальной, испытуемая не померкла и местами опередила коллег по цеху.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

LuxMark является примером, где продуктивность ПК немало зависит и от подсистемы памяти, здесь также проблем не выявлено.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

В Fire Strike нынешняя система мало в чём уступила остальным.

ASUS Prime H310I-Plus

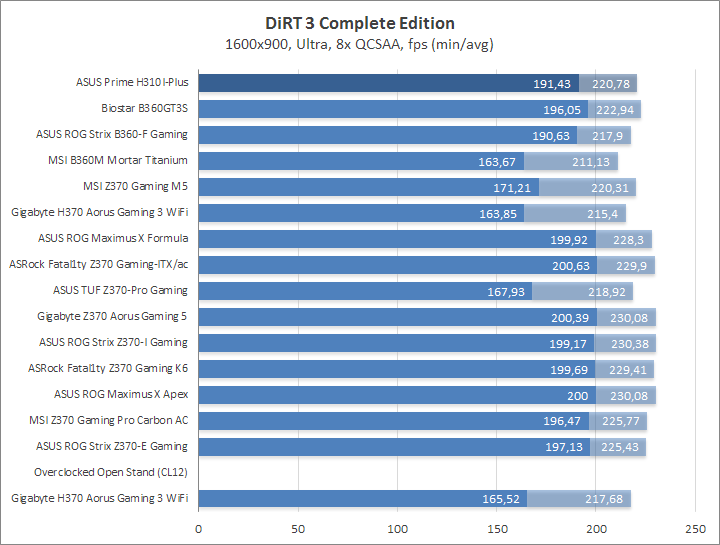

DiRT 3 напрямую связан с продуктивностью DRAM, полученные тут результаты вышли высокими, нет повода беспокоиться из-за показателей в AIDA64.

ASUS Prime H310I-PlusASUS Prime H310I-Plus

Высокие настройки качества в Hitman: Absolution обнажили проблемы, впервые нами замеченные ещё при тестировании ASRock Fatal1ty Z370 Gaming K6. Фирменные технологии Intel чрезмерно активно стараются экономить энергию, из-за чего частота CPU постоянно меняется. Если отказаться от Intel Speed Shift, или же перейти на профиль электропитания Windows «Максимальная производительность» — результаты вернутся к норме.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Ситуация не нова и проявляется на разных платах в различных сценариях. В частности, этот пункт настроек деактивировался и на Gigabyte H370 Aorus Gaming 3 WiFi при тонких настройках стенда, оценить прирост производительности для этого состояния системы поможет нижний участок на наших диаграммах.

ASUS Prime H310I-PlusASUS Prime H310I-Plus
ASUS Prime H310I-PlusASUS Prime H310I-Plus

Для Prime H310I-Plus примера в Hitman: Absolution вполне достаточно, в других играх следует ожидать тот же эффект от деактивации Intel Speed Shift.

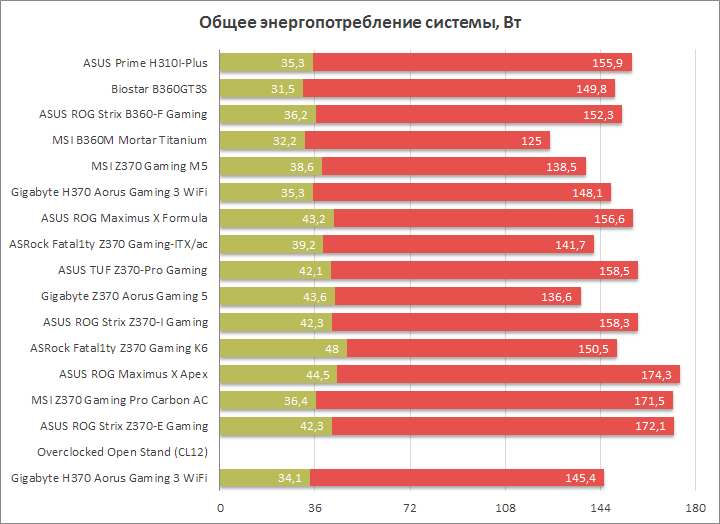

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (29.3). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

Привычный отрезок своеобразного сценария по оценке стабильности наш стенд не выдержал, на пятой минуте частота процессора начала падать, хотя до его перегрева было далеко. Причина оказалась в самой плате, а точнее в перегреве цепей питания. Состав открытого стенда включает большой суперкулер, в итоге весь воздух, проходящий через него, никоим образом не достигал VRM (ввиду небольших габаритов Prime H310I-Plus). Таким образом, естественной конвекции под длительную нагрузку системы сценарием Prime95 оказалось явно недостаточно.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Выходит, для решения проблемы плате нужен обдув, а точнее — её узлу VRM. Для этих целей я использовал вентилятор с крыльчаткой 120 мм, он подключался к корпусному гнезду, а обороты менялись в зависимости от начального алгоритма, они не были высокими. Как итог, тест был пройден без проблем, к финальным цифрам потребления добавились несколько ватт от этого «системного» охладителя.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Без применения дополнительного обдува температура поверхности устройства преодолевала порог в 105 °С (сразу в нескольких местах), то есть близкое к этому значение является отправной точной для срабатывания тепловой защиты. Снижение цифр напрямую связано со степенью интенсивности направленного потока. При эксплуатации мощного процессора в составе Prime H310I-Plus, особенно для длительных и тяжёлых задач, следует предусмотреть качественное охлаждение корпуса, ведущее к обеспечению доступа воздуха и к цепям VRM. Использование кулера другой конструкции тоже вполне может быть оправдано.

ASUS Prime H310I-Plus

Учитывая высокий нагрев цепей, оценить по достоинству VRM трудно. Также остались загадкой величины IO и SA Voltage, часто неоправданно завышенные после активации XMP. Напряжение процессора зависело от типа нагрузки, но чаще всего оно не превышало 1,168–1,184 В. Цифры вполне рядовые, но для нашего Core i5-8600K можно добиться режима работы с заметно более низким уровнем, олицетворением чему являются значения, фиксированные на MSI B360M Mortar Titanium в подобных условиях замеров.

Разгонный потенциал

Как мы уже знаем, деактивация технологии Intel Speed Shift способна нормализовать поведение системы в играх. Теперь «ускорим» систему ещё больше, снизив задержки у DRAM, идя по пути тестирования плат на «младших» хабах в нашей лаборатории.

Ввиду невозможности изменения значений IO и SA Voltage, следует слепо довериться устройству (прежде штатных значений этих напряжений было достаточно). Стабильность в итоге была подтверждена со схемой задержек 12-11-11-28-1T, для чего напряжения на модулях выбиралось равным 1,35 В. Установка частоты проводилась на предельно допустимой отметке для H310 — 2666 МГц. Словом, успех вышел таким же, как на прежде упомянутой модели MSI. C профилями LLC я экспериментов не проводил, возможно, имеется шанс на снижение действующего напряжения ЦП без последствий для стабильной работы всей системы.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Использовался тот же экземпляр Core i5-8600K, что и для всех прочих плат. Это инженерная версия без скальпирования. Вопрос перегрева возник, конечно же, и здесь. Его лучше всего заметно по графику кривой потребления стенда. На одиннадцатом этапе я активировал системный вентилятор, что добавило немного ватт к финальной картине потребления.

ASUS Prime H310I-Plus

Частота процессора начинала часто меняться, в результате система потеряла стабильность, это заметно по девятому результату вычислений в LinX.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Активное стороннее охлаждение не вызвало проблем с прохождением теста. Напряжение на процессоре поднималось до 1,2 В.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

О нагреве уже было сказано не раз, достаточно лёгкого прохождения воздуха вдоль элементов VRM для бессбойной работы устройства (когда не активируется термозащита, граница которой находится где-то у отметки 105 °C). Цифры потребления рекордны для этого участка тестов, пределы составляют 35 и 188 Вт. Определённо, наличие механизма по управлению напряжением помогло бы совсем иначе подойти к проблеме высокого нагрева (и потребления). Величины достаточно близки к полученным на куда более крепкой ASUS ROG Strix B360-F Gaming.

ASUS Prime H310I-Plus

Вывод

В ходе нашего знакомства с платой, выстроенной при участии младшего PCH Intel — H310, мы убедились во многих вещах, которые давно требовали внимания. Общая продуктивность системы может быть высокой, но не везде начальные настройки будут её обеспечивать. Излишняя активность Intel Speed Shift может снизить быстродействие (особенно в играх, когда характер нагрузки на CPU смешанный), но способ устранения этой проблемы простой и успешно опробован нами на практике. Разгона ЦП и ГП нет, а вот ОЗУ можно ускорять, меняя конфигурацию задержек, частота не будет выше 2666 МГц из-за ограничений, изначально введённых инженерами Intel. Сам чип изрядно урезан по возможностям, но для сборки ПК с минимальным количеством «обвеса» можно использовать и H310. Главные проблемы кроются в невысокой мощности подсистемы VRM, но тут уже роль хаба исключительно косвенная, она скорее обозначает младший статус плат на рынке. Ещё один аспект — число пунктов в UEFI, доступных для корректировки. Здесь их общее число немало, но особо заметна нехватка прямых механизмов для смены напряжений на CPU и iGPU, есть только набор профилей LLC. В целом, грамотная сборка ПК позволит исключить перегрев даже у миниатюрной Prime H310I-Plus, и как итог — можно получить и мощную, и компактную систему как для решения рабочих задач, так и для развлечений.
