Обзор компактной материнской платы ASUS Prime H310I-Plus. Исследование возможностей Intel H310 с участием Core i5-8600K

Младшие чипсеты Intel всегда заметно отличались списком возможностей от более старших собратьев, и нынешний актуальный H310 исключением не стал. Как и прежде, можно использовать всего один модуль на каждый из каналов памяти, гнёзд SATA всего четыре, версия PCI-E небывало устаревшая как для плат, ставших основой системы в 2018 году, — 2.0, а поколение шины DMI всё то же — второе, что несёт с собой суженный канал обмена данными с процессором. Фактические отличия от предшествующего H110 лежат в нативной поддержке USB 3.1 Gen1 (USB 3.1 Gen2 — прерогатива только старших чипов) и возможности использовать интерфейс CNVi для работы с адаптером беспроводных сетей. Сопоставить возможности чипов «трёхсотого» семейства поможет таблица из обзора Gigabyte H370 Aorus Gaming 3 WiFi.

ASUS Prime H310I-Plus

И тем не менее, востребованность рынка в платах для «запуска» процессоров последнего поколения была настолько высокой, что запасы свежих чипов достаточно быстро истощились, а восполнить их компания не смогла (или не захотела) из-за недостачи производственных мощностей. Как мы уже знаем, грядущий H310C будет изготовлен по более «толстому» техпроцессу и заменит собой рассматриваемый сегодня H310. Для оценки возможностей нынешнего представителя младшей плеяды чипов мы выбрали компактную модель от ASUS — Prime H310I-Plus, где реализация возможностей хаба близка к максимальной, а сторонние контроллеры не задействованы.

ASUS Prime H310I-Plus

Необходимо напомнить про отсутствие поддержки разгона ЦП и ОЗУ, потому мощность подсистемы питания рассчитана исключительно под штатный режим работы системы, но и это требует проверки. Характеристики устройства собраны в сводной таблице ниже.

Модель ASUS Prime H310I-Plus
Официальная страница продукта в Сети asus.com
Чипсет Intel H310
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S)
Память 2 DIMM DDR4 SDRAM 2133/2400/2666, максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
M.2 1 x PCI Express 2.0 x4, SATA 6 Гбит/с (Key M, 2260/2280)
1 x PCI Express 2.0 x1, CNVi (Key E, 2230)
Встроенное видеоядро (в процессоре) Intel UHD 610/630
Видеоразъёмы HDMI 1.4b, DVI-D, D-Sub
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 4 х 3.1 Gen1 (2 разъёма на задней панели, H310)
4 x 2.0 (2 разъёма на задней панели, H310)
VR Ready +
Serial ATA 4 x SATA 6 Гбит/с (H310)
RAID
Встроенный звук Codec — Realtek ALC887 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Realtek 8111H (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Выделенное место под монтаж пары выносных антенн на I/O Shield
Цена в рознице, $ 89

Упаковка и комплектация

Размеры коробки под стать устройству — небольшие. Видно высокое качество полиграфии, хотя продукт начального уровня.

ASUS Prime H310I-Plus

Места для описания особенностей изделия немного, сзади разместили фото продукта в удачном ракурсе и небольшой блок с перечнем характеристик.

ASUS Prime H310I-Plus

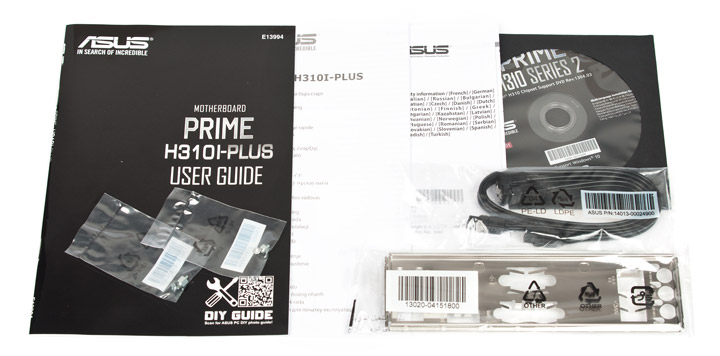

Набор аксессуаров стартового уровня, тут есть:

  • краткое руководство пользователя (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • краткое многоязычное руководство пользователя по сборке ПК;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • диск с драйверами и фирменным ПО;
  • крепёжный винт и стойка для устройств формата M.2 и CNVi (два набора);
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд.
ASUS Prime H310I-Plus

Отмечу перфорацию под установку антенн для адаптера беспроводных сетей, выполненную на заглушке, при желании использовать эти отверстия потребуется избавиться от лишнего металла самостоятельно.

Внешний вид

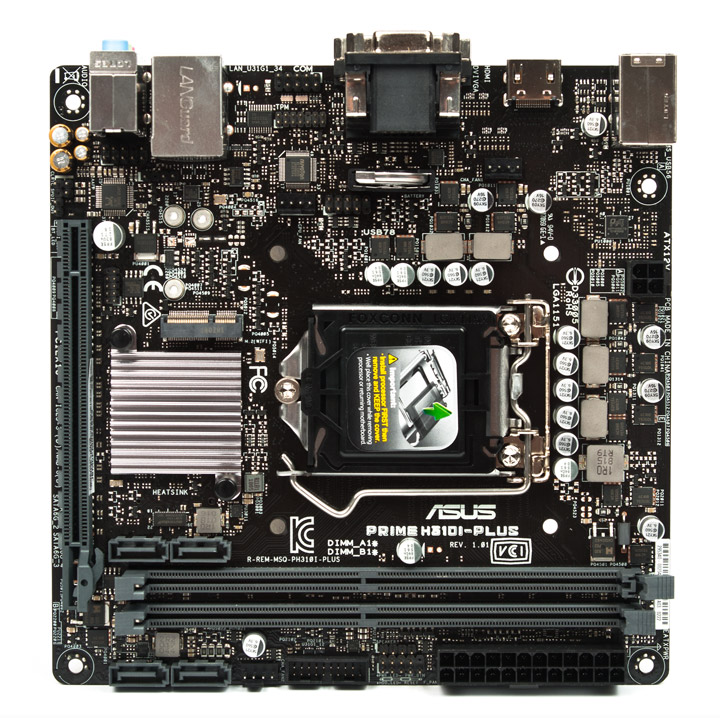

Перед нами миниатюрная модель, предназначенная сборщикам систем, потому ярких дизайнерских черт она лишена. Серия продуктов Prime может выполнять основу и рабочих станций, наличие интерфейсов TPM и COM не должно вызывать удивление, также выделю колодку для подключения S/PDIF-модуля. Монтаж в корпусе будет проходить при участии четырёх отверстий под винты.

ASUS Prime H310I-Plus

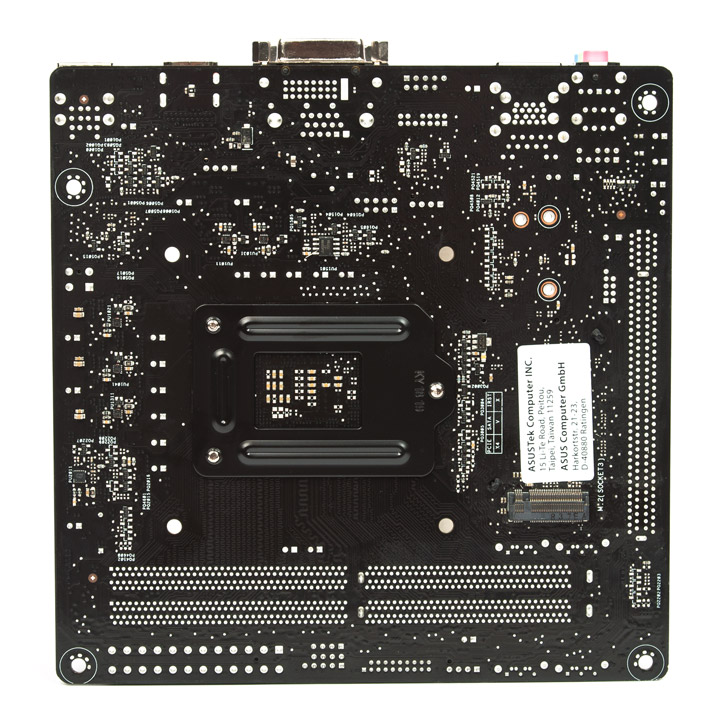

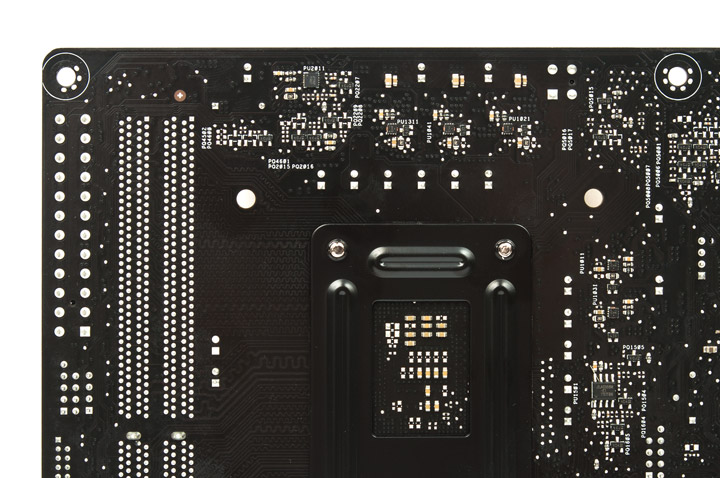

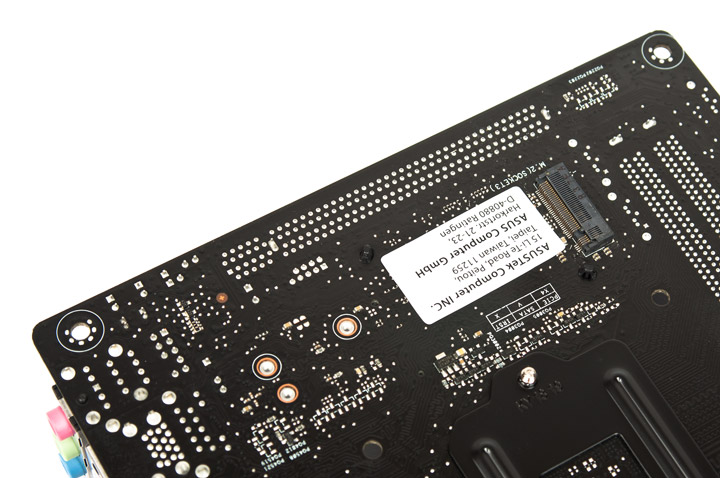

На тыльной стороне платы есть множество электронных компонентов. Монтаж усилительной пластины кулера в нашем случае прошёл без проблем, но лучше заранее изучить совместимость её и устройства.

ASUS Prime H310I-Plus

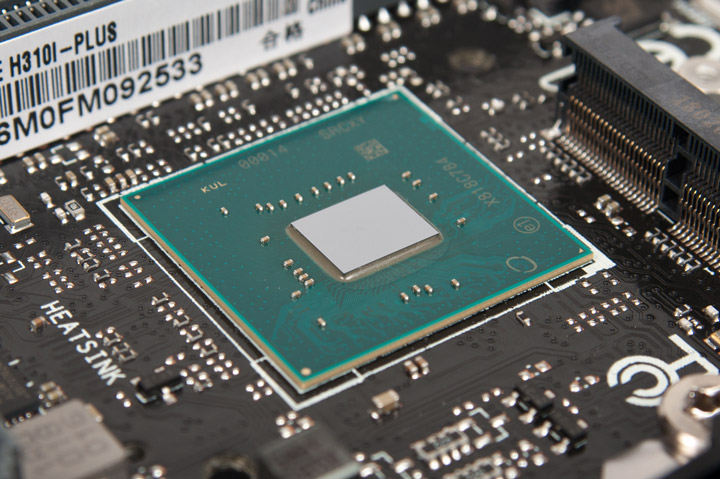

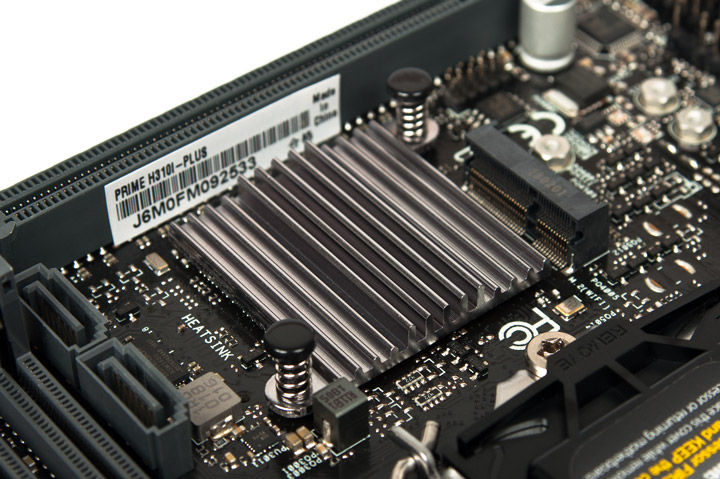

Размещение хаба соответствует идеологии построения более габаритных плат, обеспечивая совместимость для большего числа используемых в составе системы устройств. Он накрыт ребристым радиатором малых размеров, тот зафиксирован подпружиненными пластиковыми защёлками.

ASUS Prime H310I-Plus

Предусмотрено одно посадочное место под устройства M.2 типоразмеров 2280 либо же 2260. Ограничения Intel H310 уже тут проявляются в полной мере. Интерфейс PCI-E второй версии, потому современные NVMe-накопители не смогут работать в полную силу. Для случая использования SATA-устройств есть другой нюанс — одно из гнёзд SATA станет недоступным.

ASUS Prime H310I-Plus

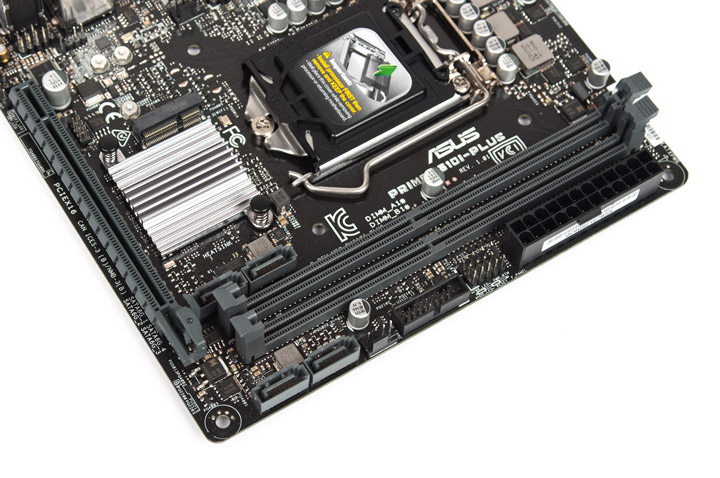

Распаяны четыре гнезда SATA поперечного типа. Колодки для корпусных кабелей интерфейсов USB обоих типов ревизий также поперечные. Лапки у слотов ОЗУ только с одной стороны, дальней от слота PCI-E x16.

ASUS Prime H310I-Plus

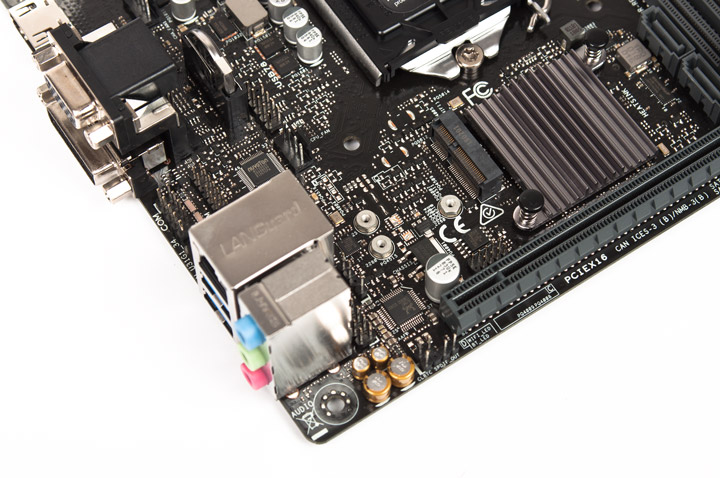

Лицевая часть платы снабжена посадочным местом под устройство типа CNVi (адаптер беспроводных сетей). Звуковой кодек обходится без экранирования. Модель одна из самых простых на рынке — ALC887.

ASUS Prime H310I-Plus

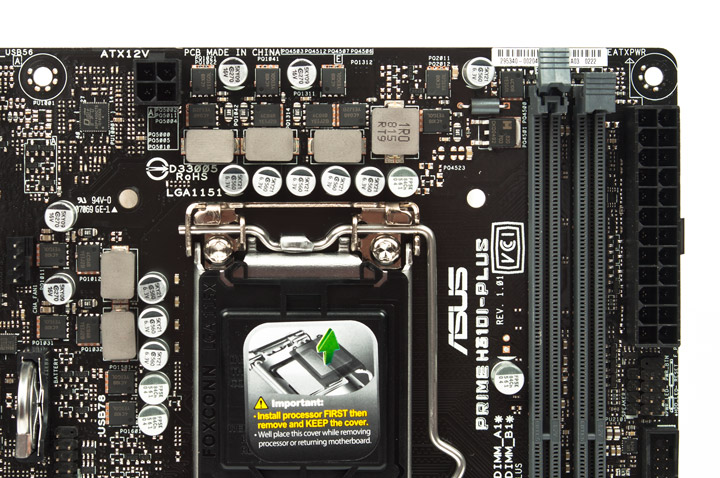

Немалую площадь занял узел VRM, в результате чего вентиляторные гнёзда оказались рассредоточены по всей поверхности изделия. В случае использования массивной системы охлаждения ЦП доступ к ним уже будет непростым. ШИМ-контроллер имеет маркировку ASP1400CTB, точно такой использовался в составе старшей по рангу ROG Strix B360-F Gaming. Также есть пять внешних драйверов, четыре образуют участок стабилизации процессорного напряжения, один нужен для интегрированной графической подсистемы, и даже транзисторы у них аналогичны — NTMFS4C10B и NTMFS4C06B производства On Semiconductor. Вот только тут в каждом канале суммарное число элементов равно двум, а не четырём, как у более крепкой модели, а вот для iGPU схема осталась без изменений. По всей видимости, группа напряжений IO и SA Voltage объединены в одну, по аналогии. Оснащение охладителями конструкторами не предусмотрено.

ASUS Prime H310I-PlusASUS Prime H310I-Plus

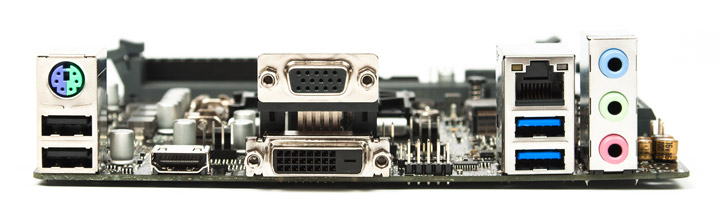

Наполненность задней панели зависти у конкурентов точно не вызовет. Для реализации D-Sub использовали конвертер сигналов на базе Realtek RTD2166. Число выходов USB необычайно скромное, для расширения их числа потребуется использовать внешние хабы, приобретаемые отдельно.

ASUS Prime H310I-Plus
Теперь есть на что посмотреть
