Обзор компактной материнской платы ASUS Prime H310I-Plus. Исследование возможностей Intel H310 с участием Core i5-8600K

Возможности UEFI

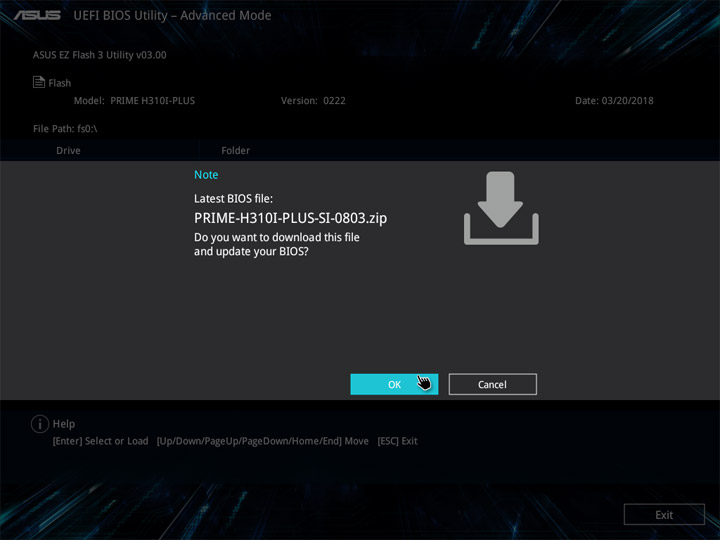

Материнские платы ASUS оснащены механизмом Ez Flash для проведения обновлений микрокода. Обычно этот процесс проходит с файлом на «флэшке», но я использовал способ непосредственной загрузки свежей версии из интернета. Сбоев не было, процедура завершилась успешно.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

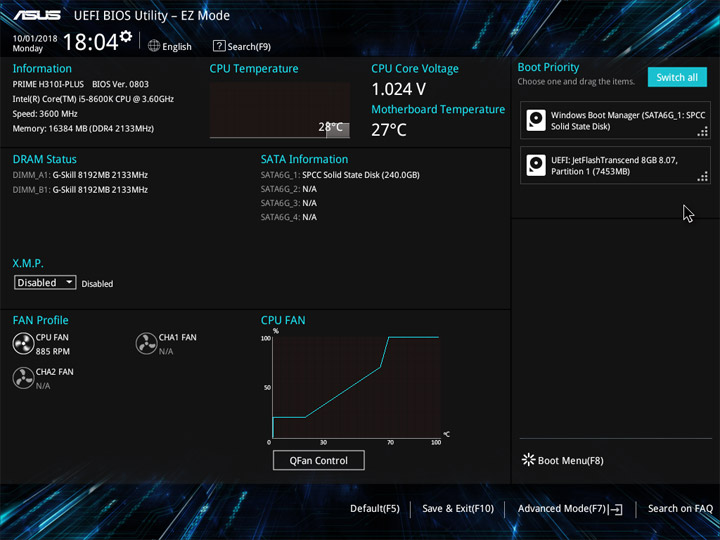

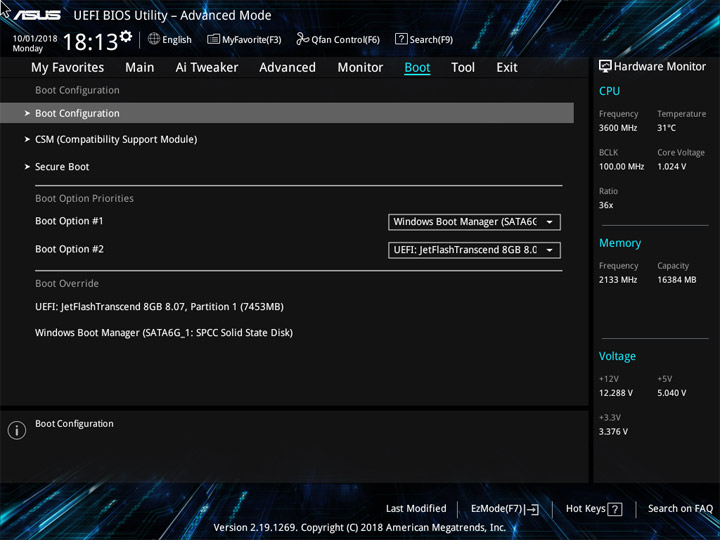

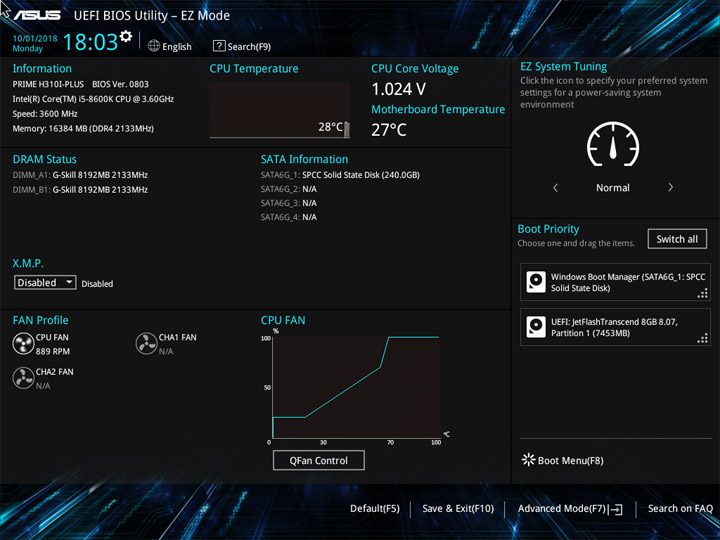

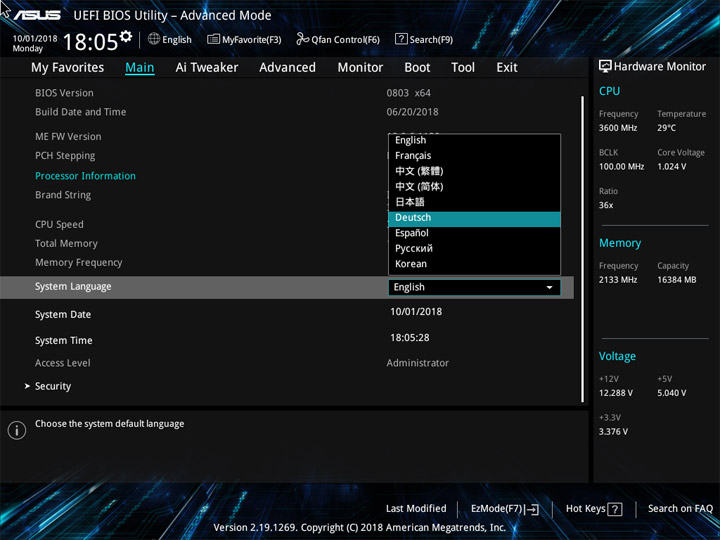

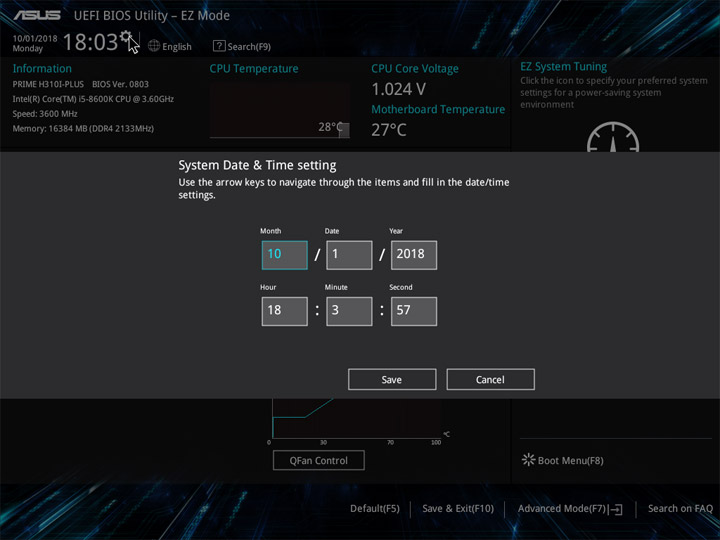

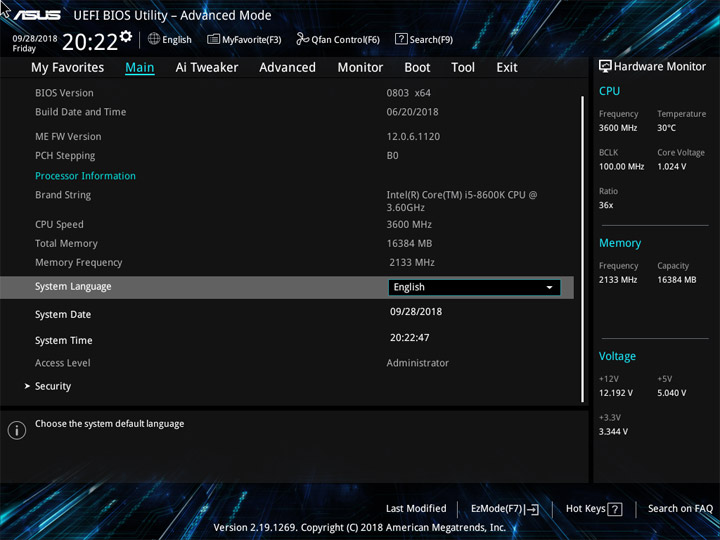

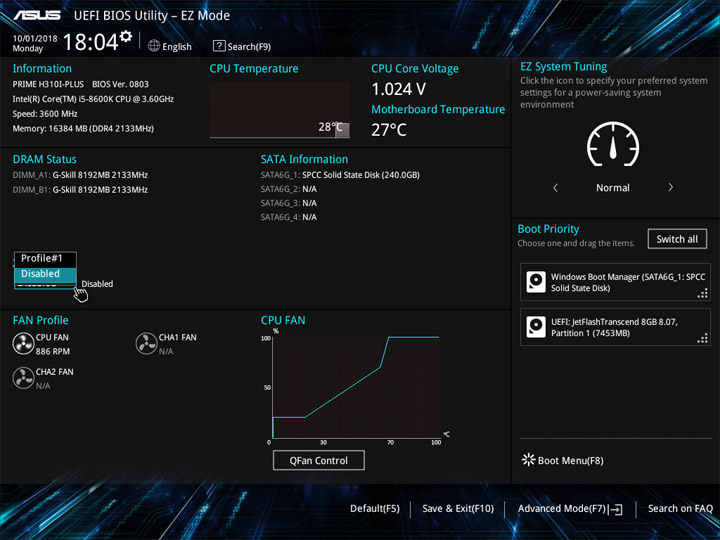

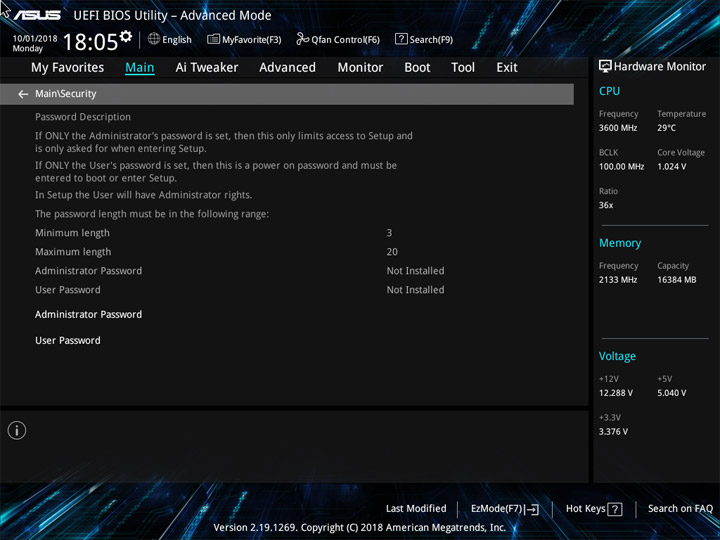

Базовое меню UEFI предоставляет информацию о системных компонентах, выбрать можно локализацию, установить время, активировать XMP (в случае его наличия), разобраться с приоритетом загрузочных устройств.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

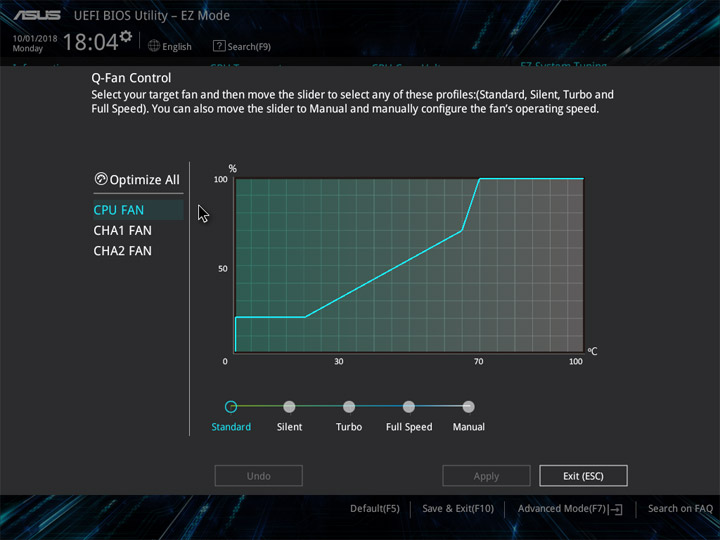

Интерактивное меню формирования алгоритмов замедления крыльчаток доступно отовсюду по нажатию горячей клавиши (F6).

ASUS Prime H310I-PlusASUS Prime H310I-Plus

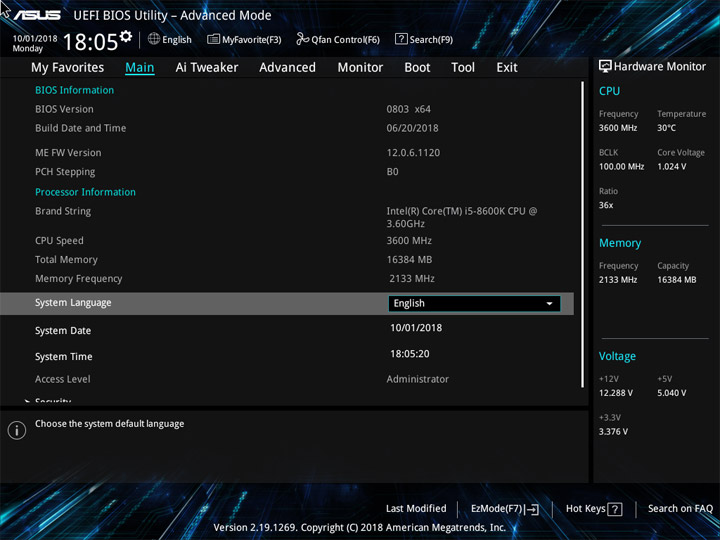

Расширенная версия управления настройками UEFI имеет структуру, аналогичную всем прочим платам ASUS. Даже y Prime H310I-Plus есть возможность формирования списка избранных пунктов меню.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

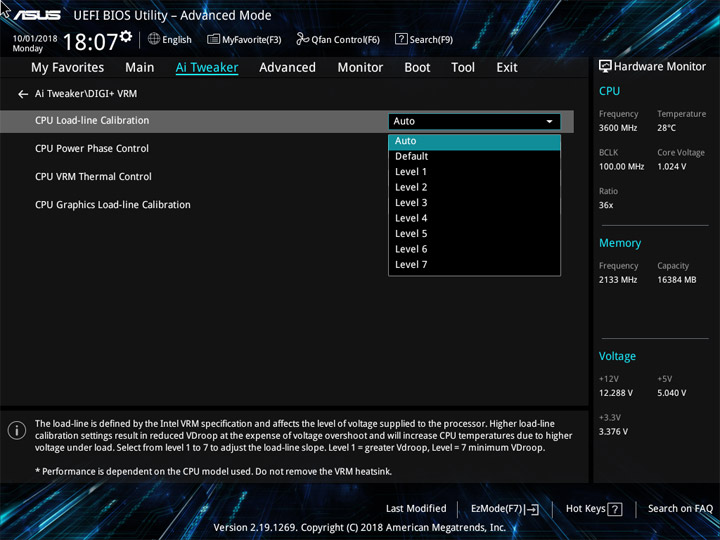

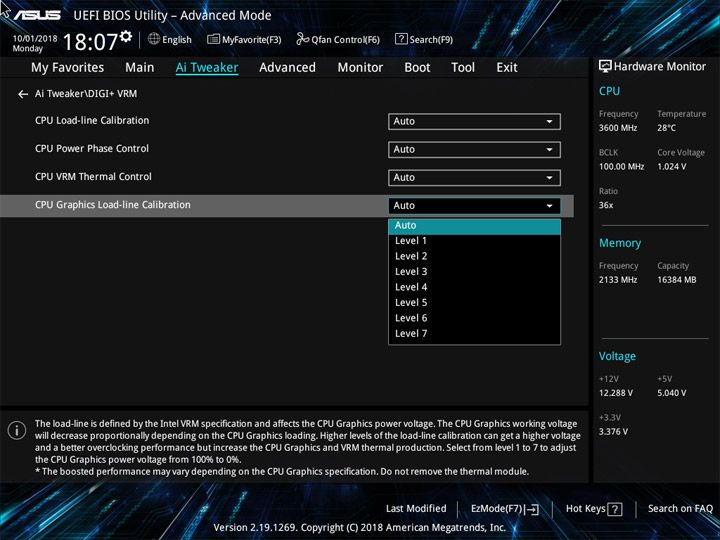

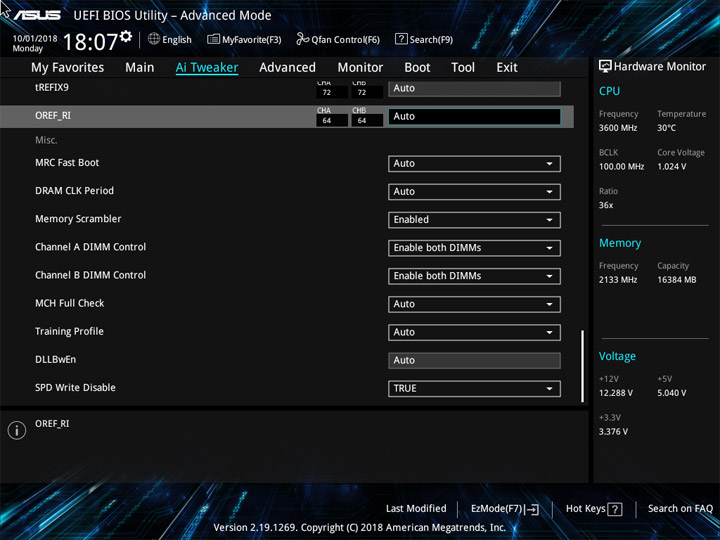

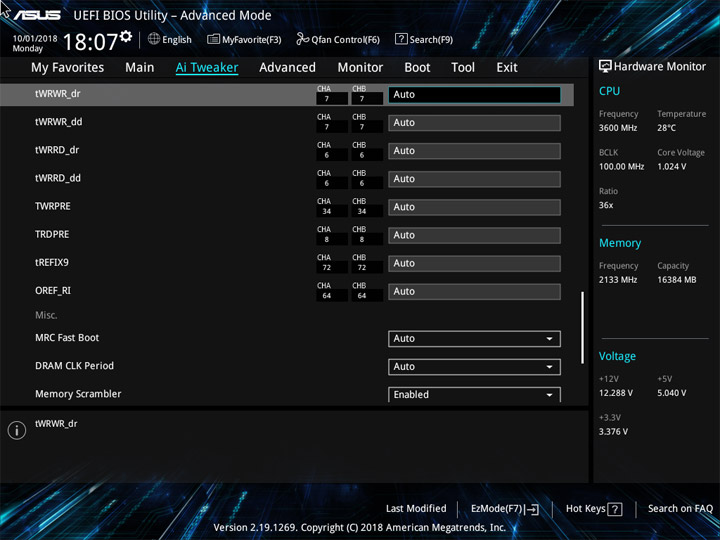

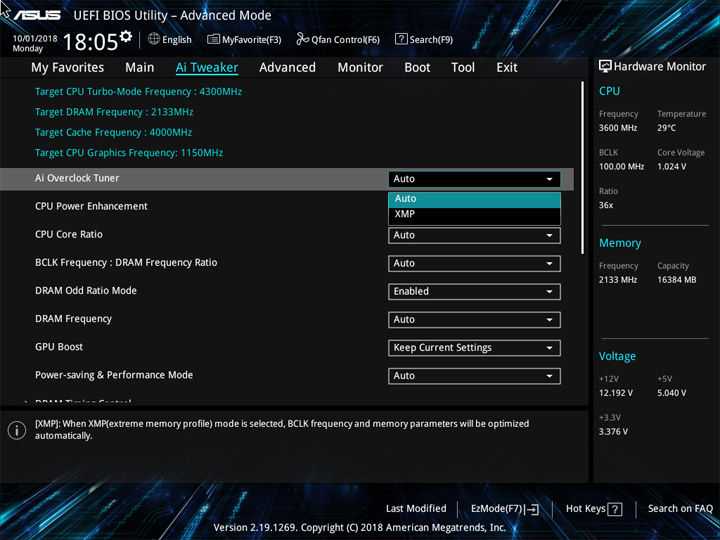

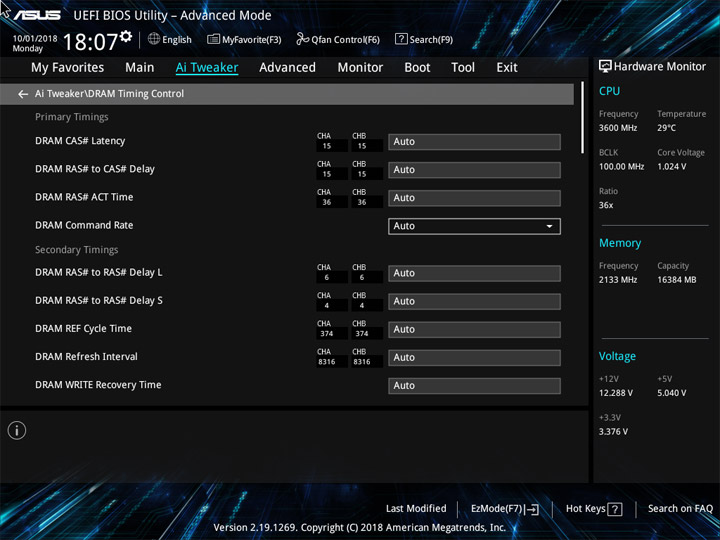

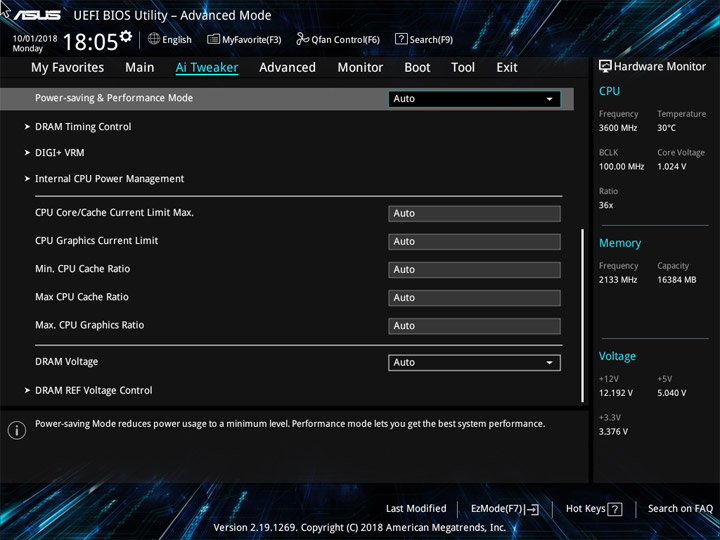

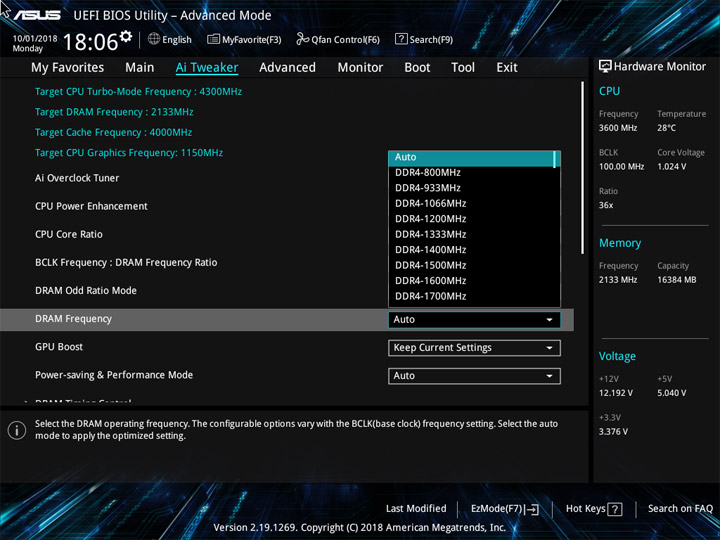

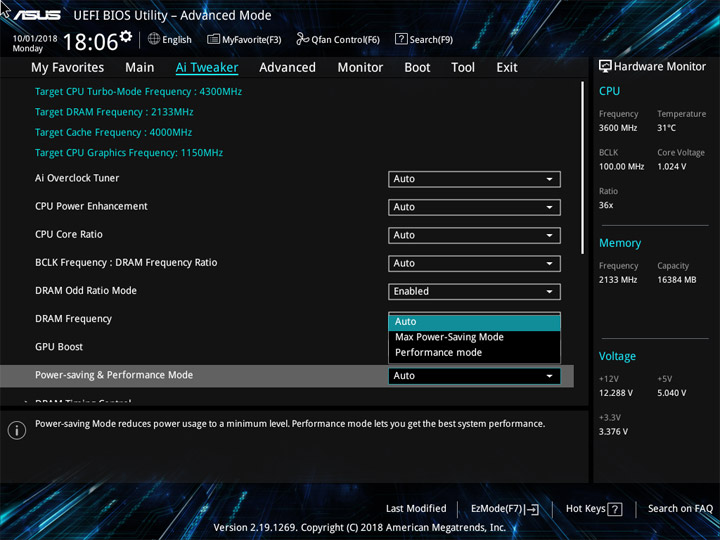

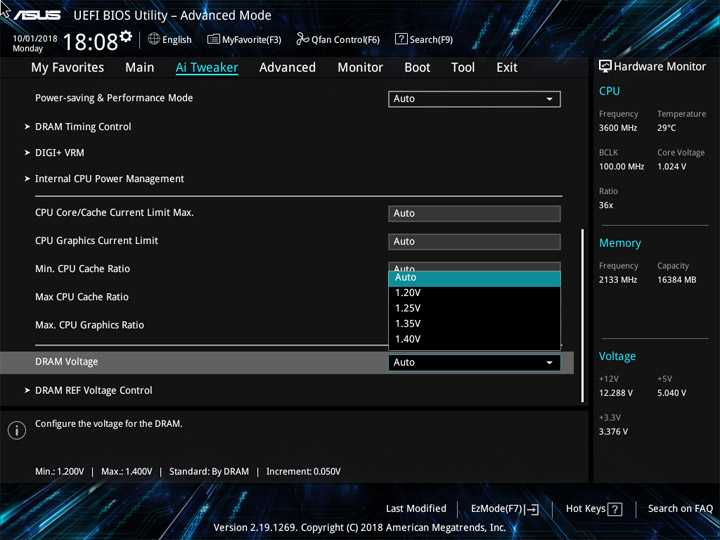

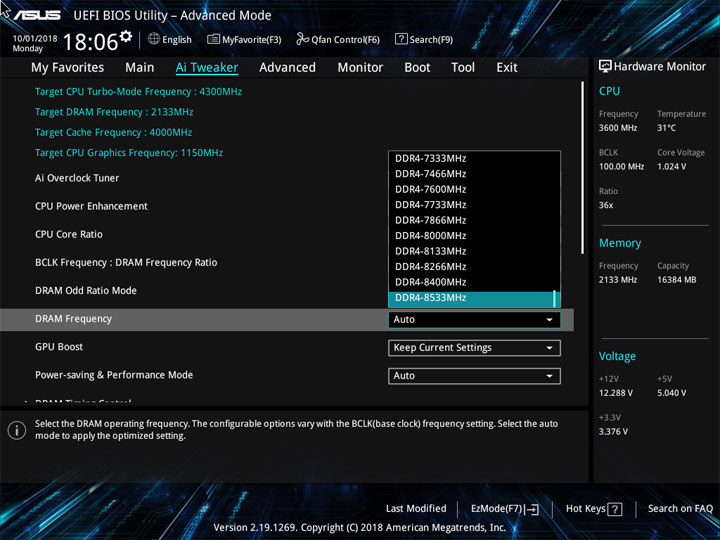

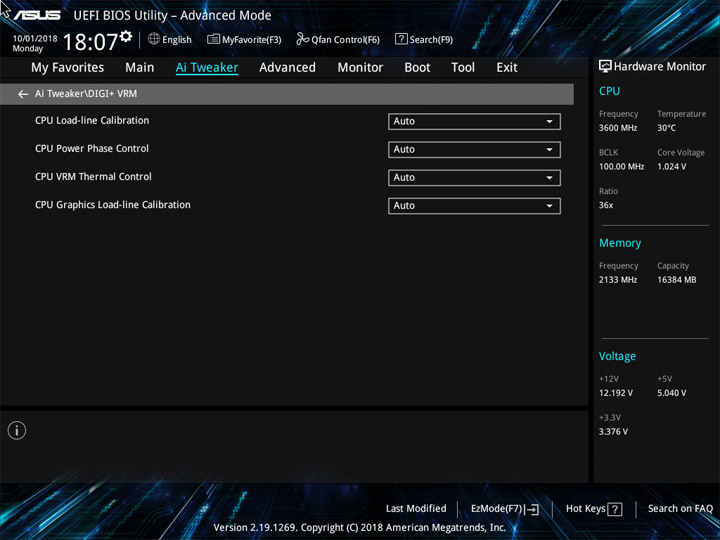

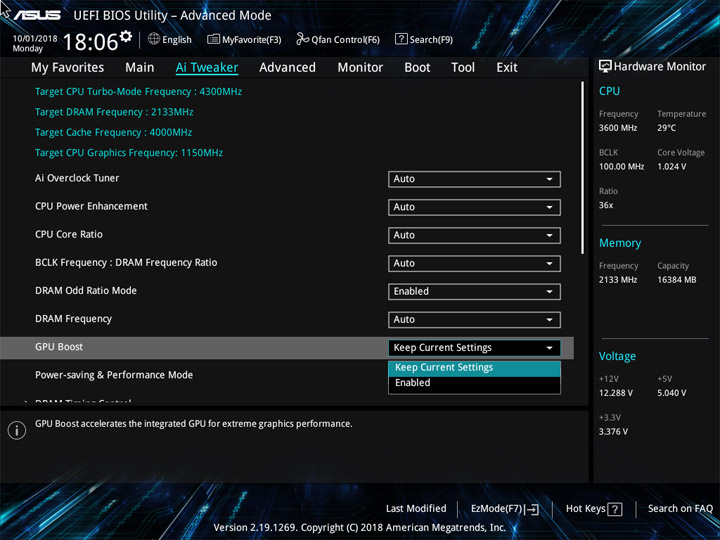

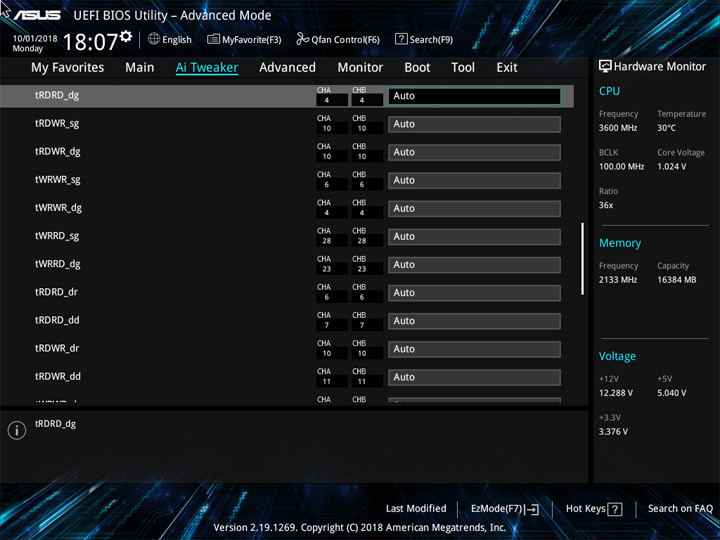

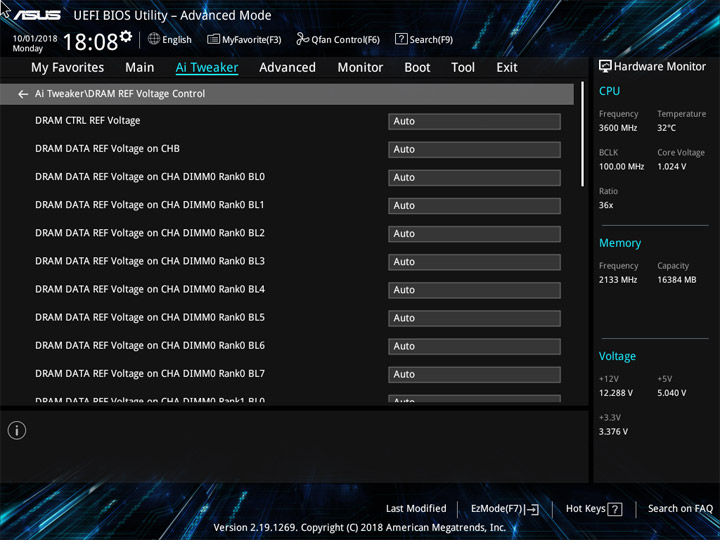

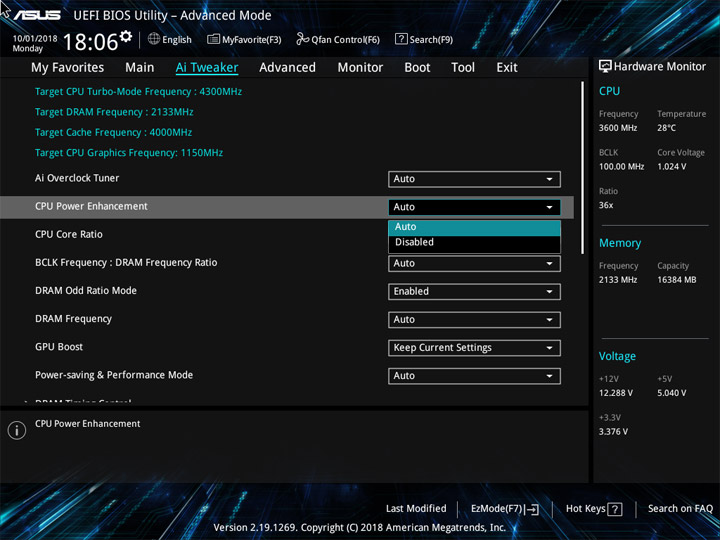

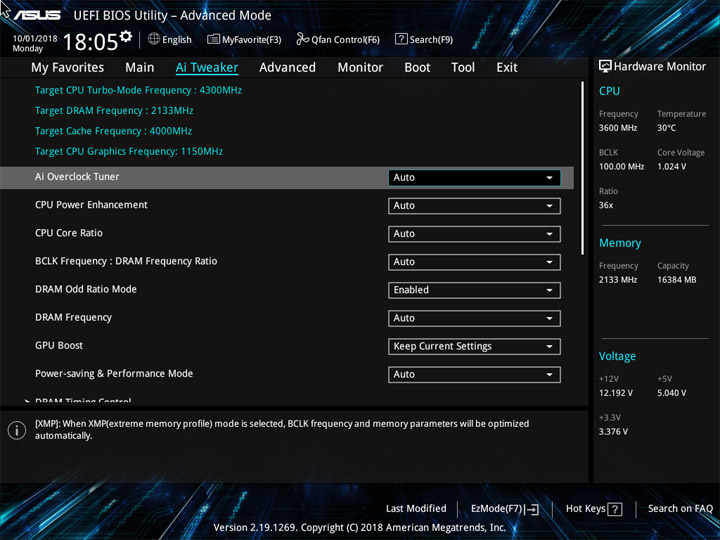

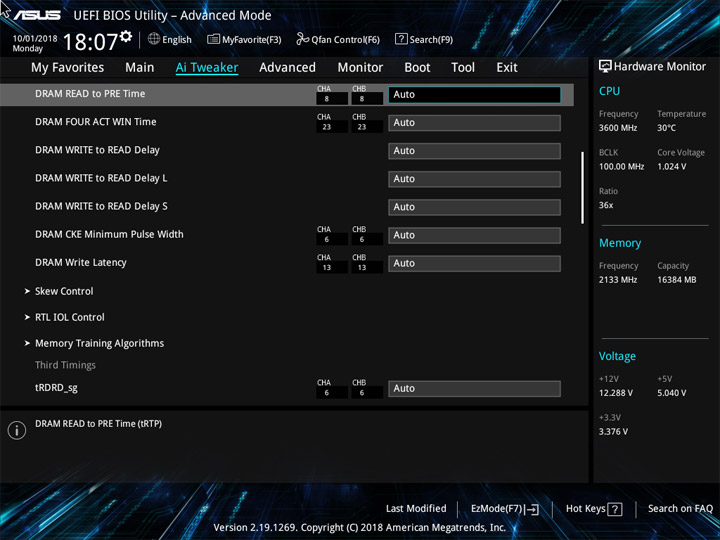

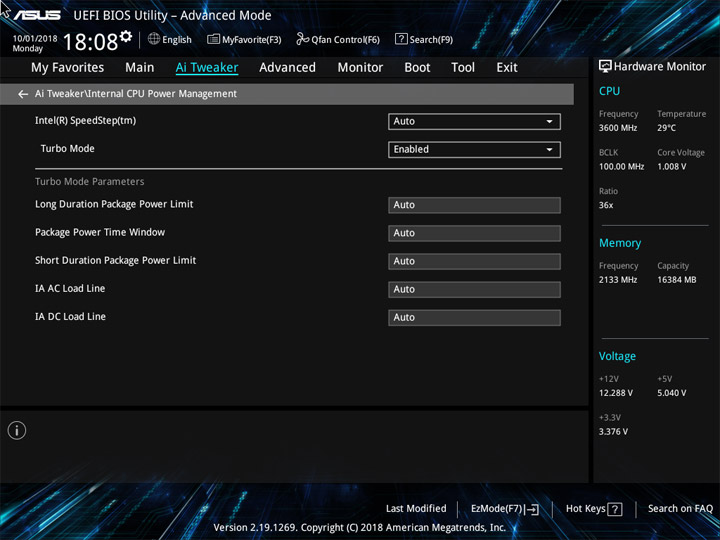

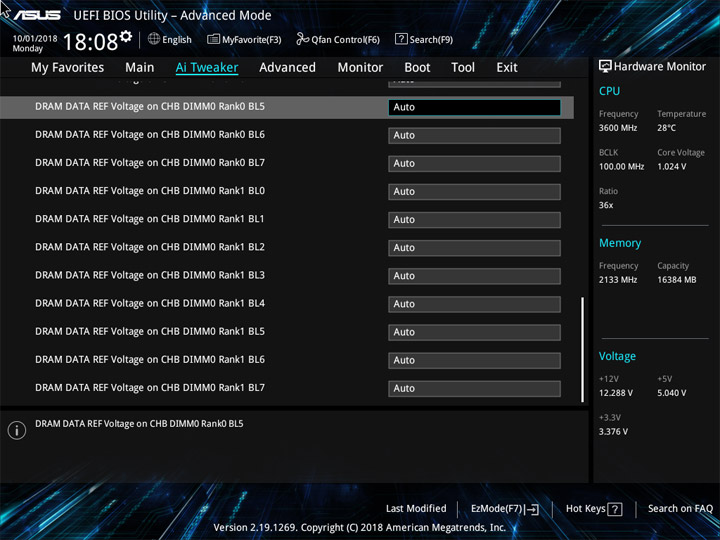

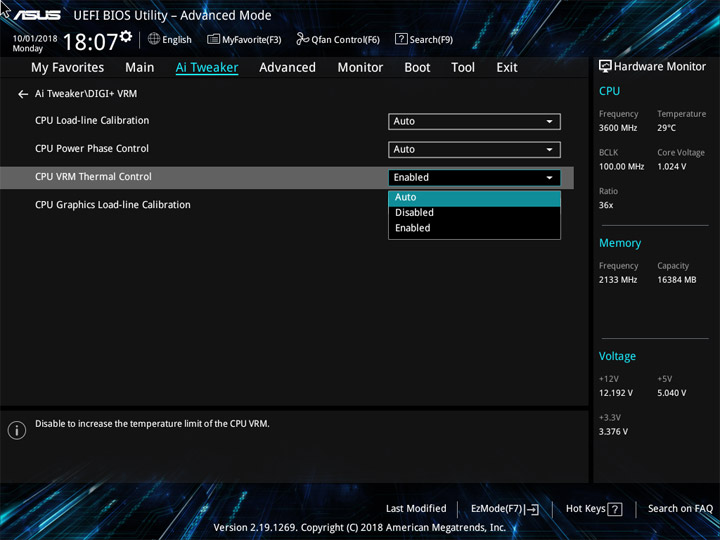

Разгона ЦП лишены все платы с «младшими» хабами, но тут мы видим, как убраны практически все пункты по отладке режимов узлов на устройстве. Фактически, установить можно только DRAM Voltage (предпочесть одно из четырёх значений). Косвенное управление напряжением на ЦП (и ГП) будет достигнуто перебором профилей LLC, хотя кто знает, как сильно они будут завышать или занижать действующие уровни. Отсутствие в списке IO и SA Voltage будет неслабо препятствовать подстройке работы набора ОЗУ в нештатных условиях эксплуатации модулей (следует напомнить про ограниченное повышение частоты до 2666 МГц). Вместе с этим, есть немалое число всевозможных задержек, доступных для корректировки.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Перечень всех важных параметров, доступных здесь, сформирован в таблицу.

Параметр Диапазон регулировки Шаг
CPU Core Ratio (Multiplier) 8–43 1
CPU Load-line Calibration Auto/Level1…7 1
CPU Cache Ratio (Multiplier) 8–43 1
DRAM Frequency (МГц) 800–6400
800–8533
100
133
DRAM Voltage (B) 1,2; 1,25; 1,35; 1,4
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Load-line Calibration Auto/Level1…7 1

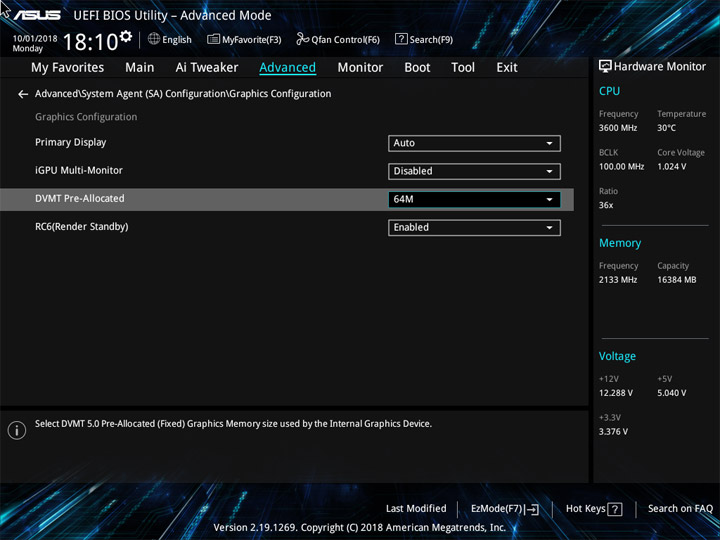

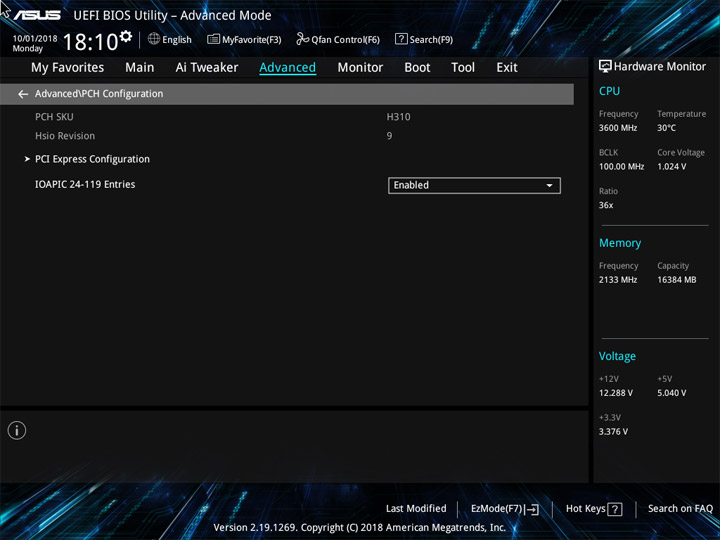

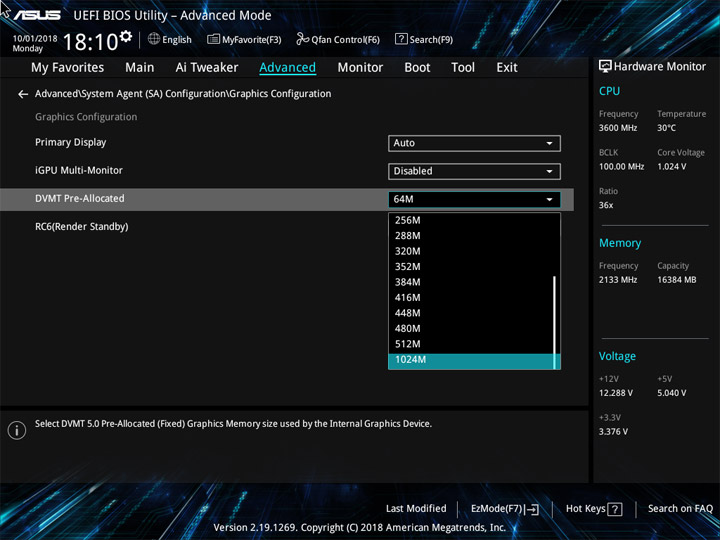

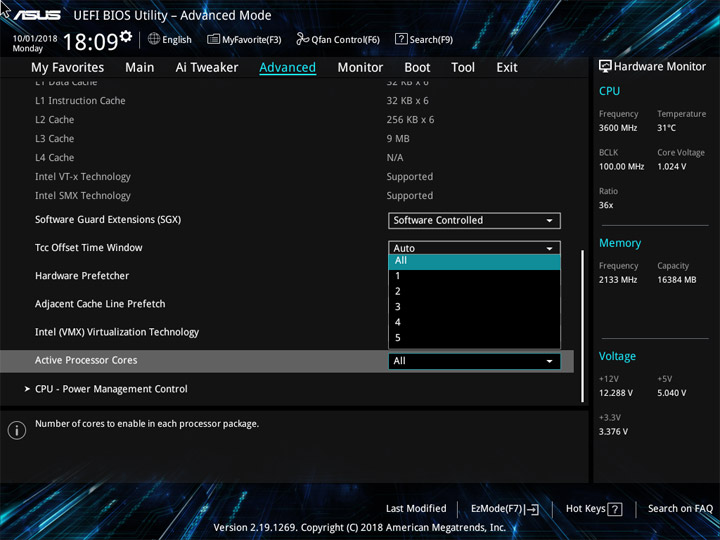

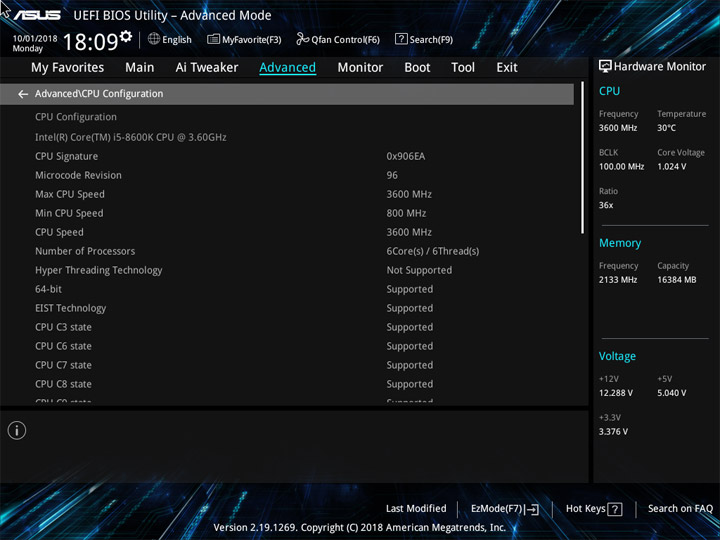

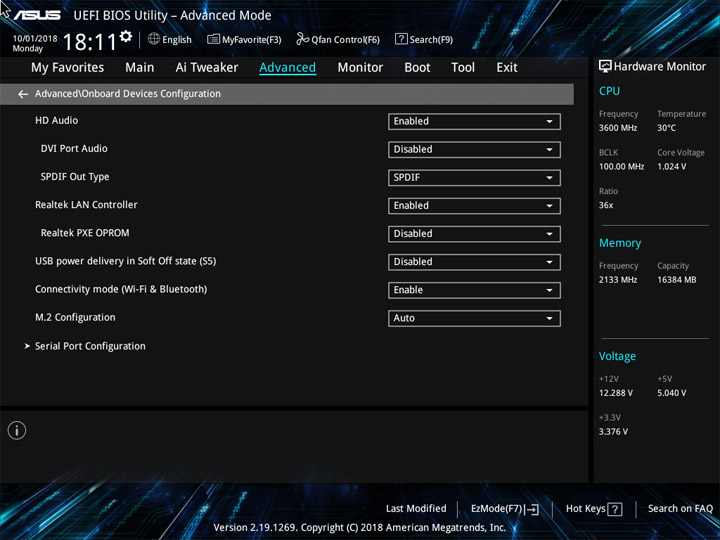

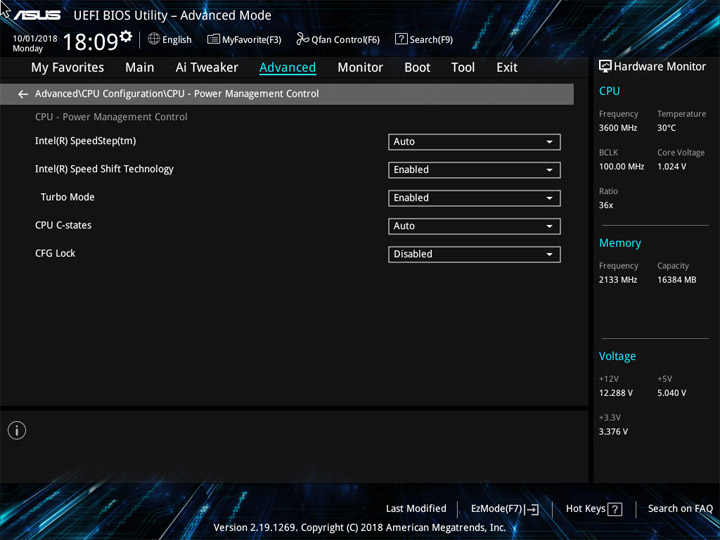

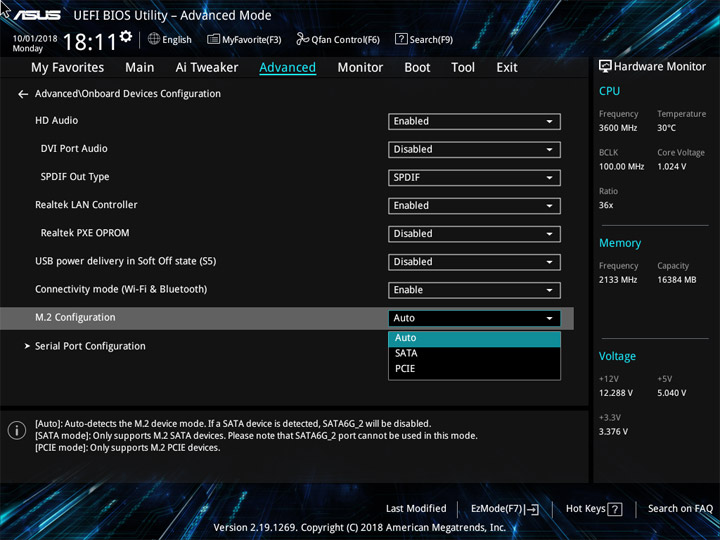

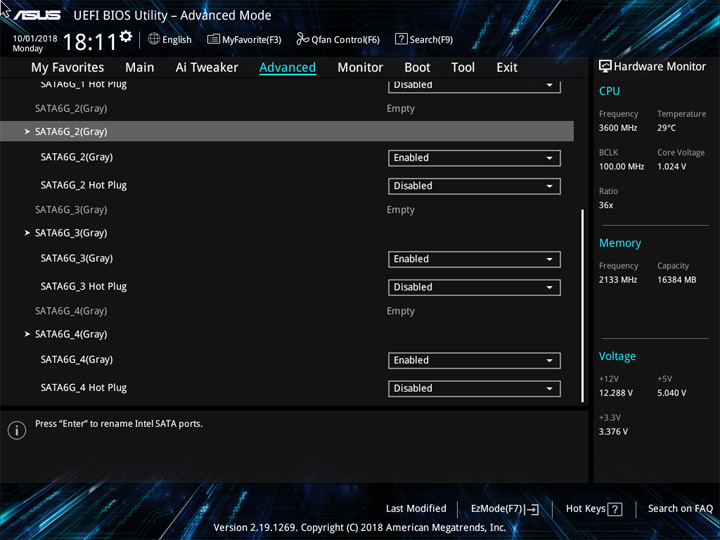

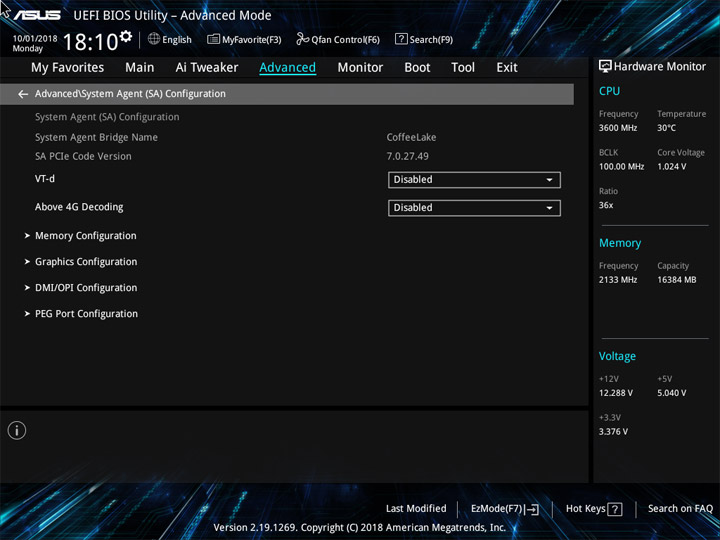

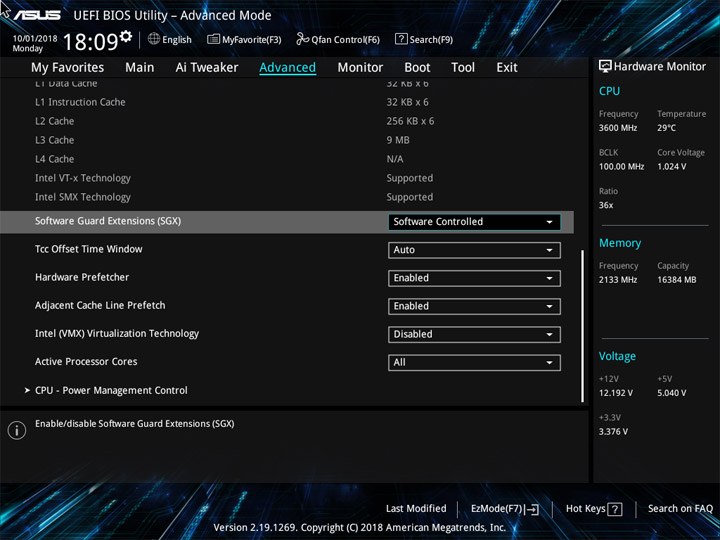

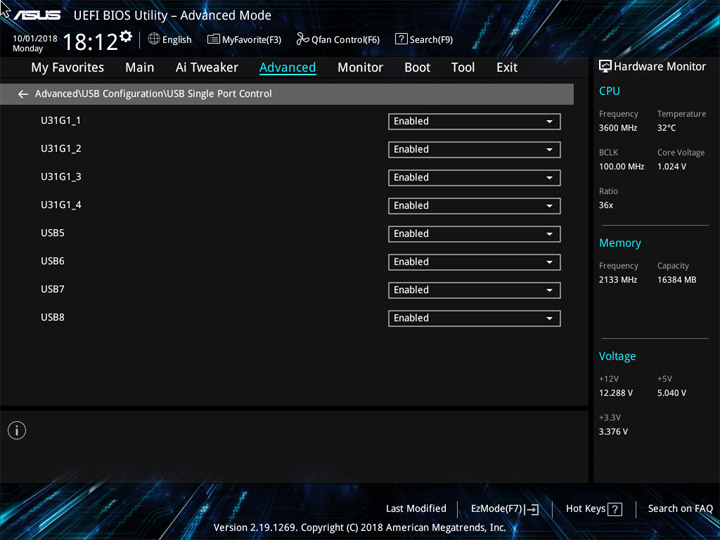

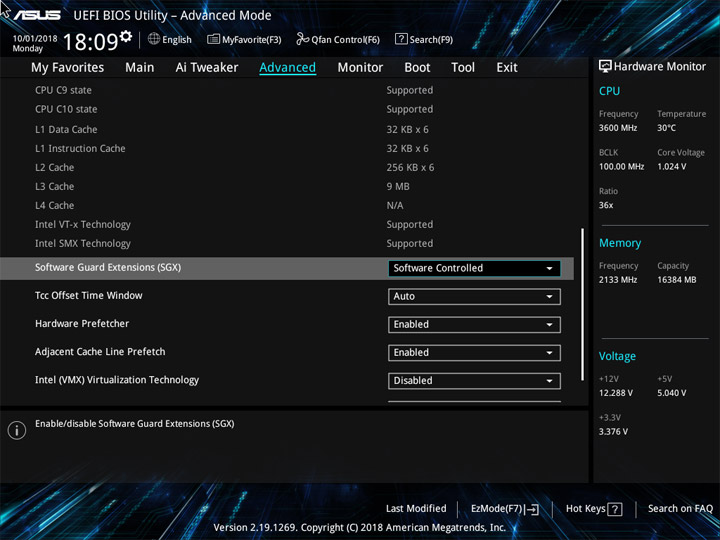

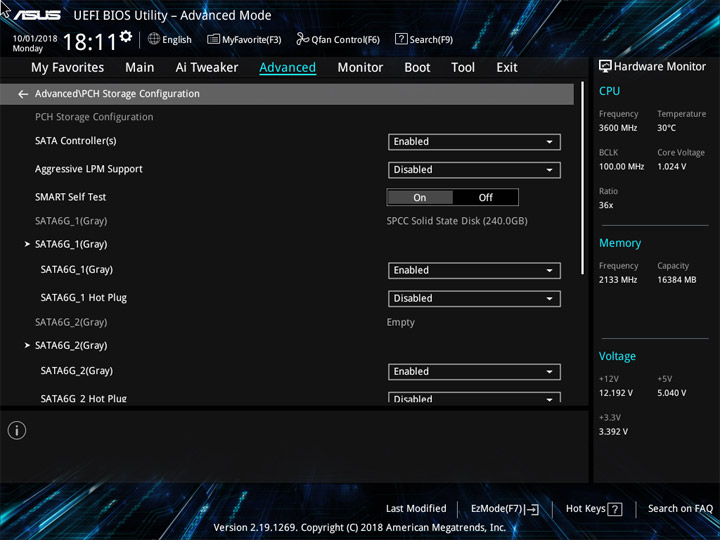

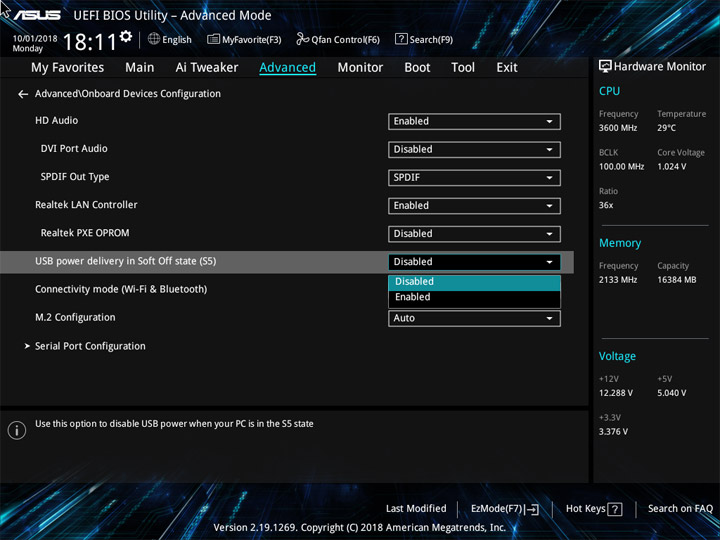

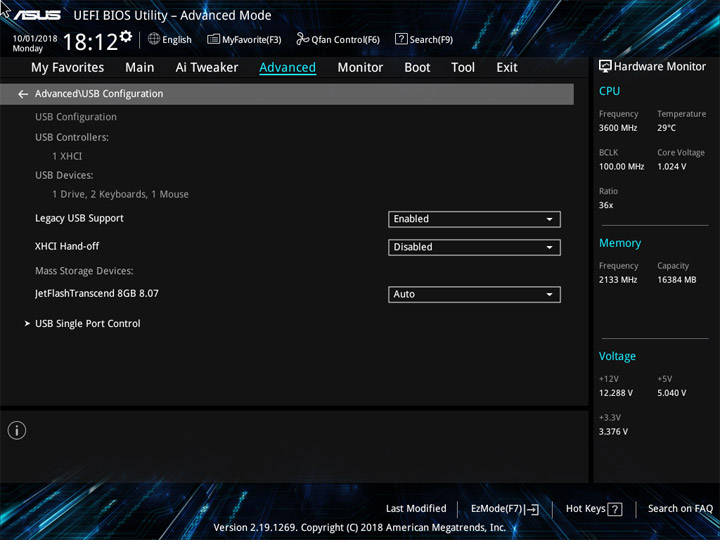

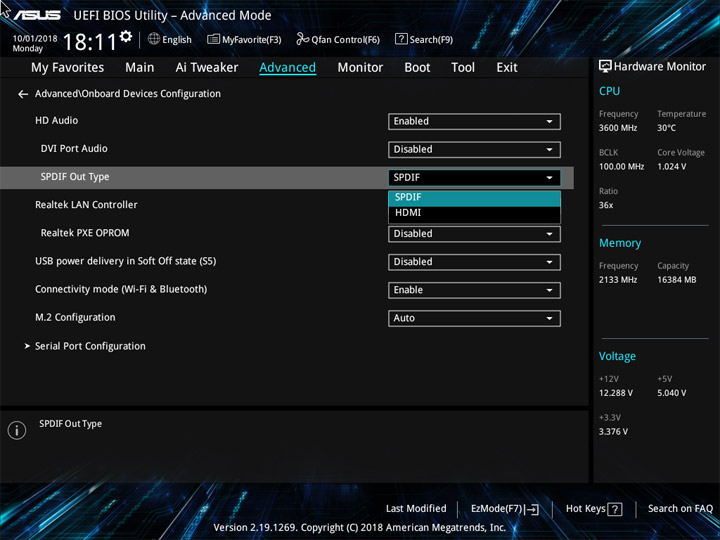

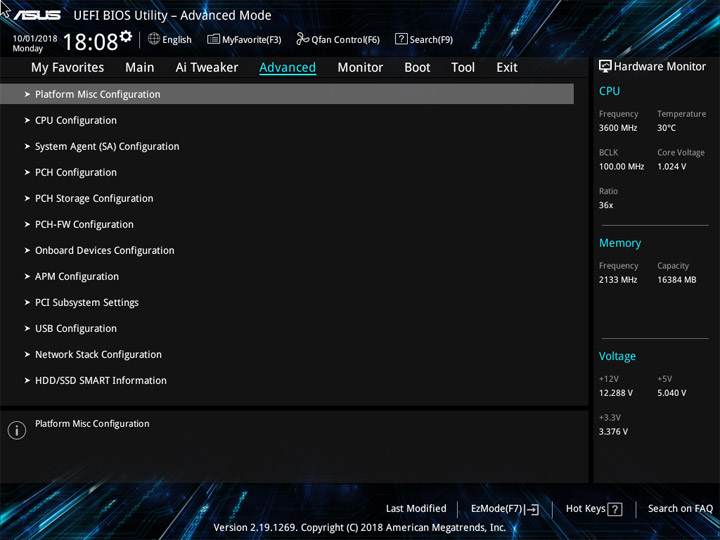

В рубрике Advanced собраны пункты для наладки работы периферии, список мало в чём уступает набору из состава плат с более высоким ценником.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

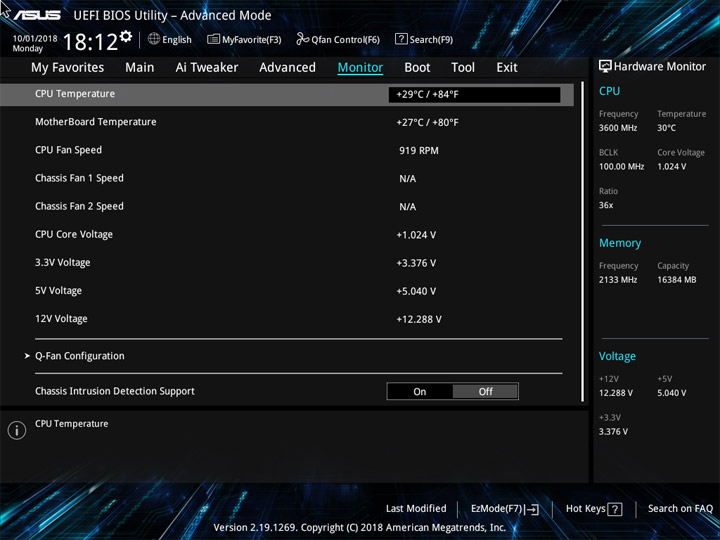

Контроль за параметрами системы в режиме реального времени проходит с привлечением исключительно базовых величин. Есть только два температурных значения.

ASUS Prime H310I-Plus

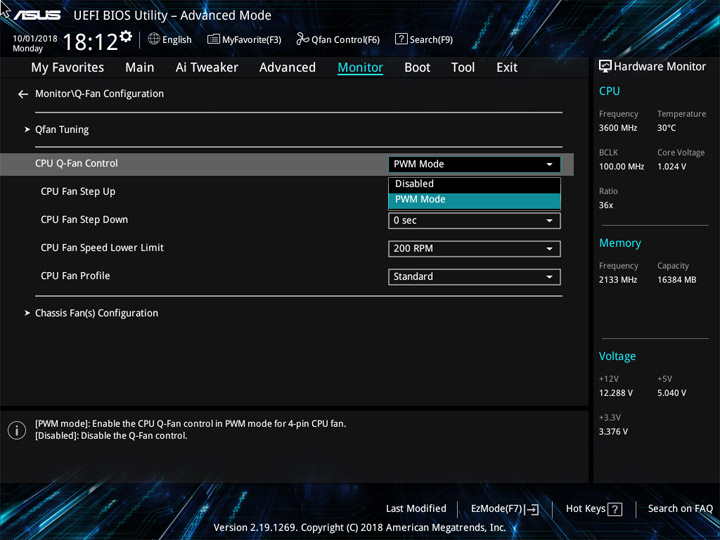

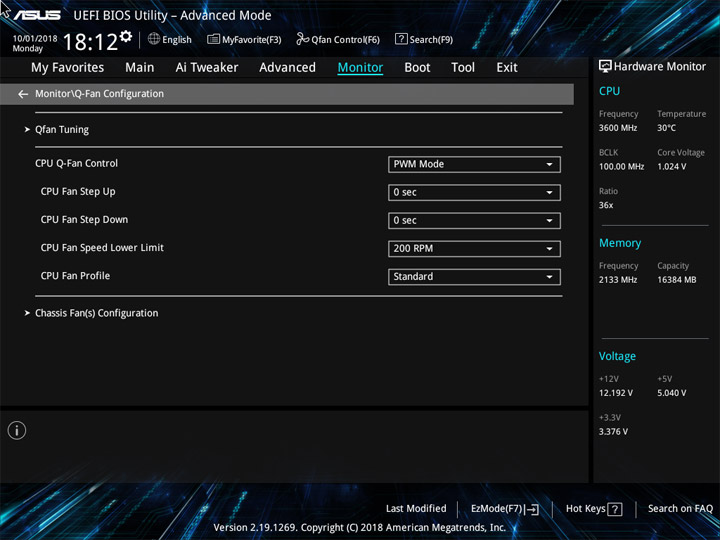

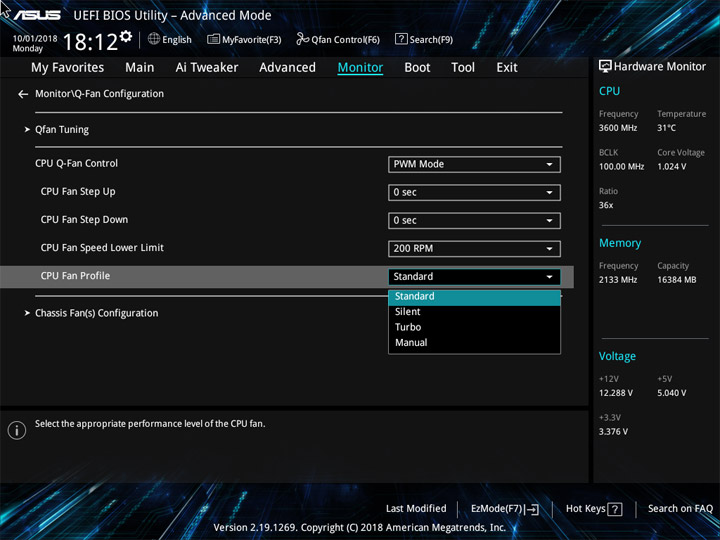

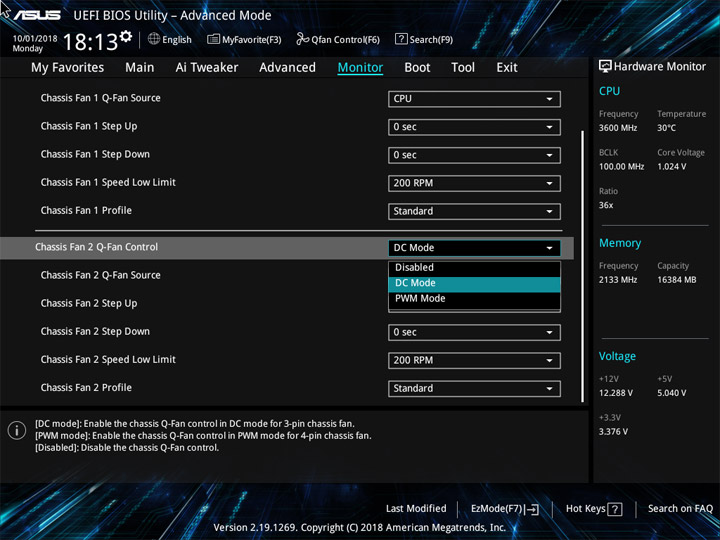

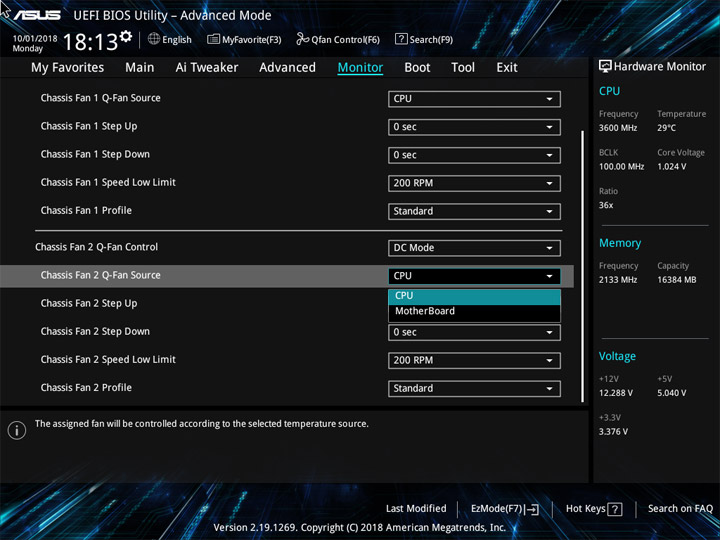

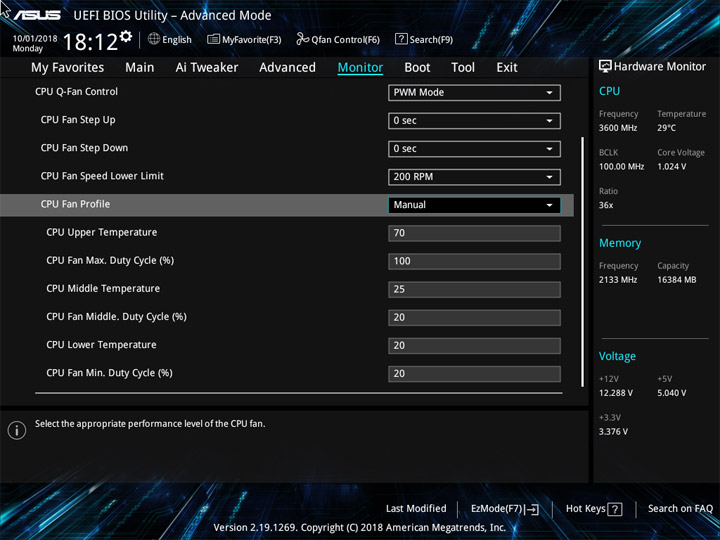

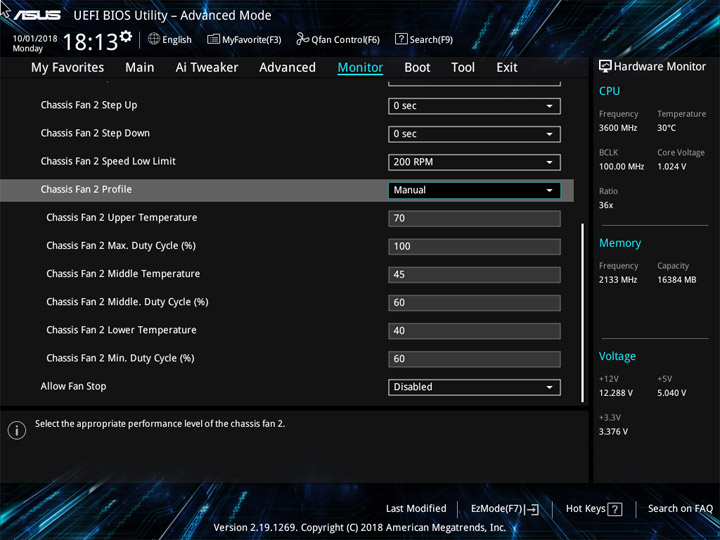

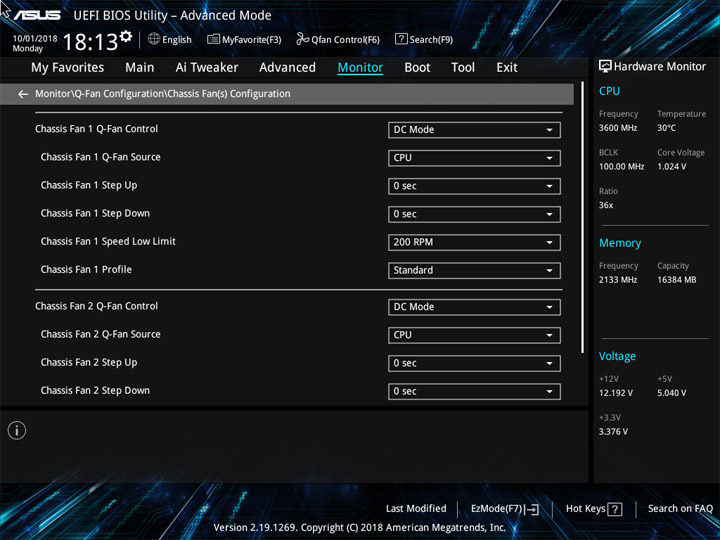

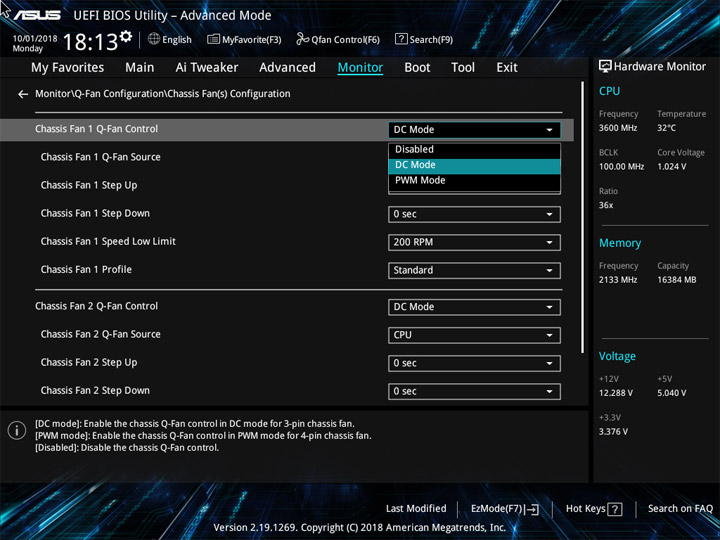

Замедление процессорного охладителя происходит способом смены значения скважности ШИМ, а вот для системных уже можно выбрать и снижение питающего напряжения. Роль опорных температур будет только у двух переменных.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

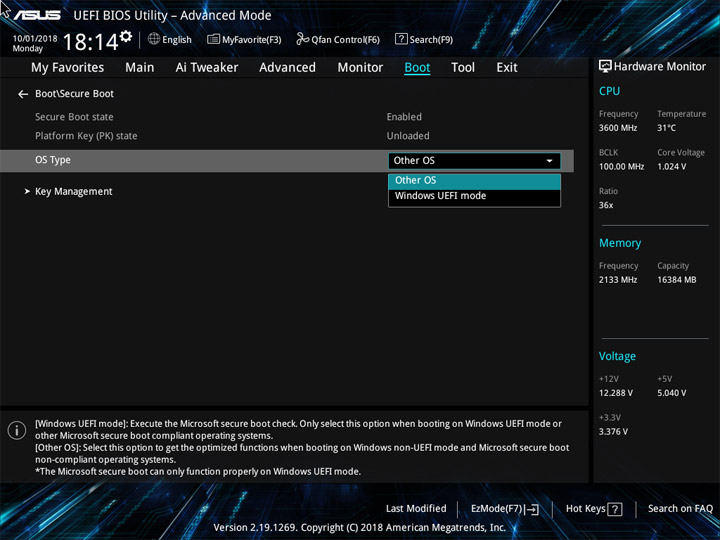

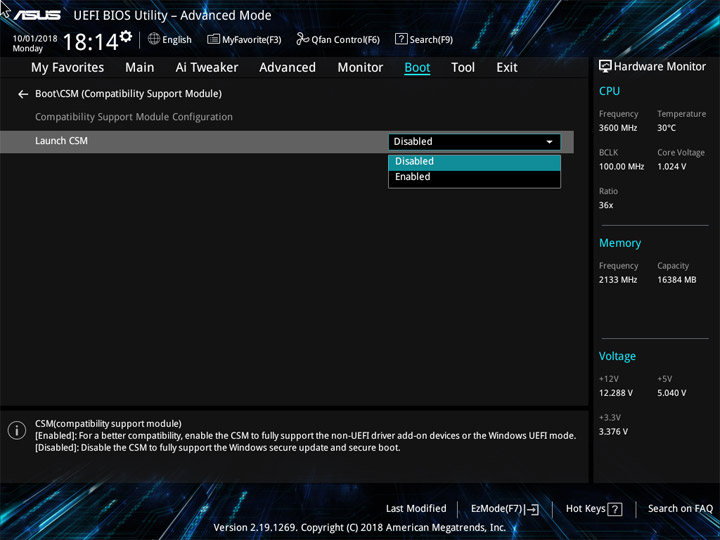

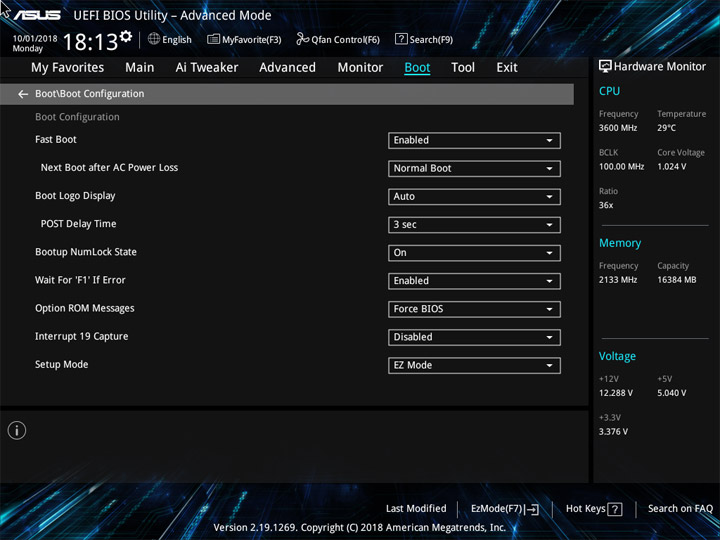

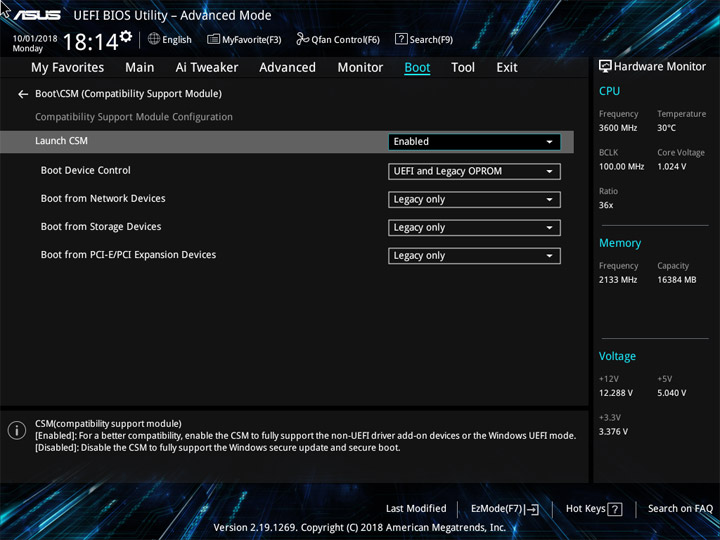

Fast Boot изначально активирован, нет никаких замечаний к скорости опроса оборудования в системе.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

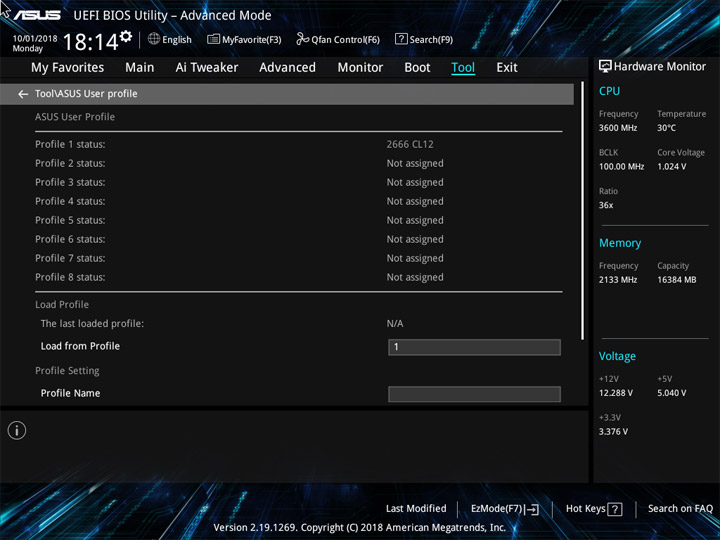

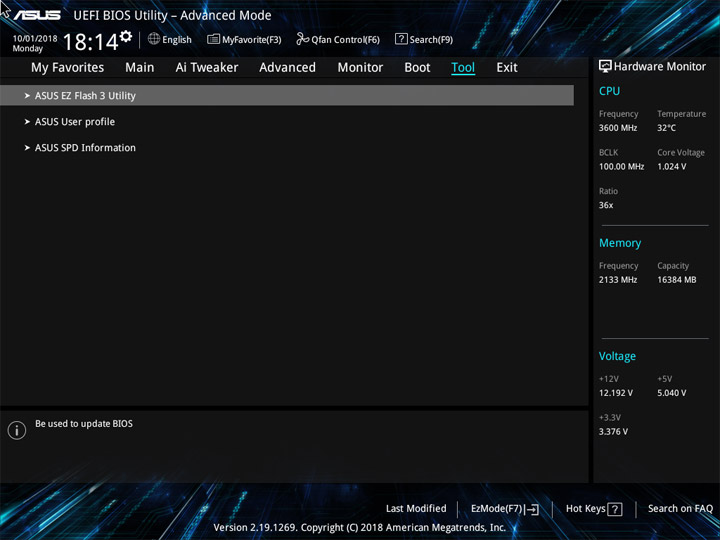

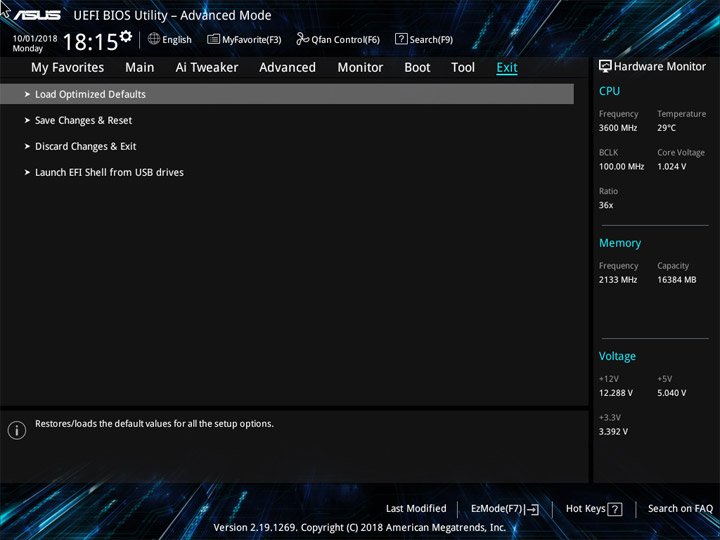

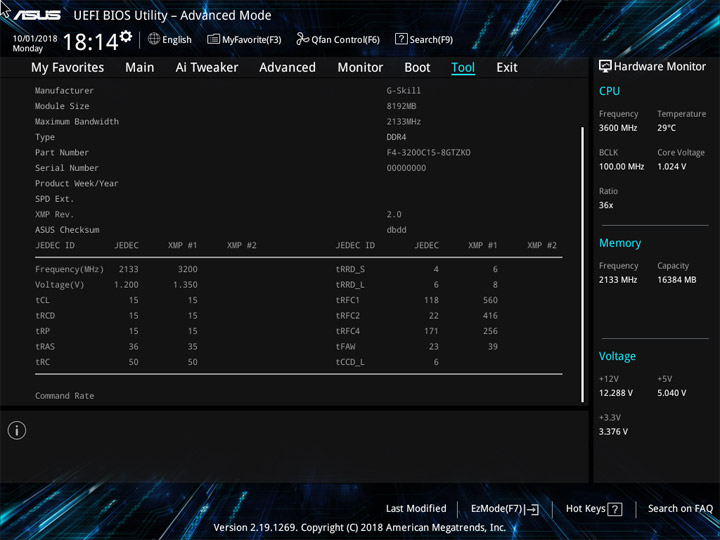

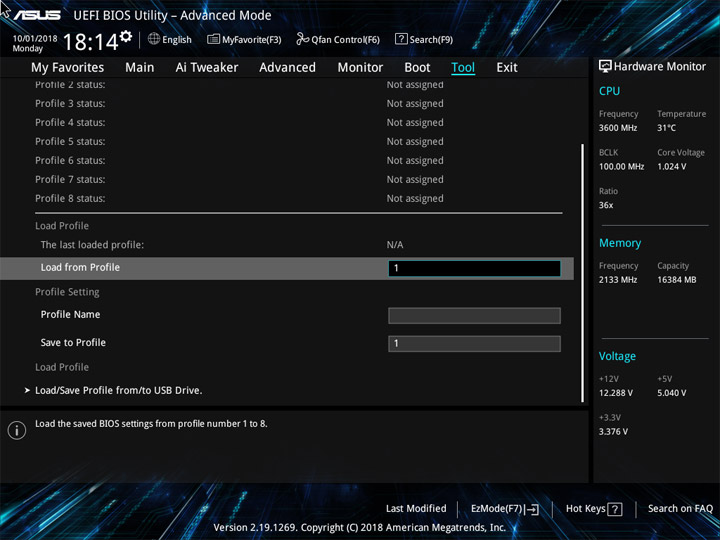

Максимально усечён перечень вспомогательных инструментов, и тем не менее, всё ещё есть возможность хранения настроек с привлечением восьми профилей, либо же на внешнем накопителе.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

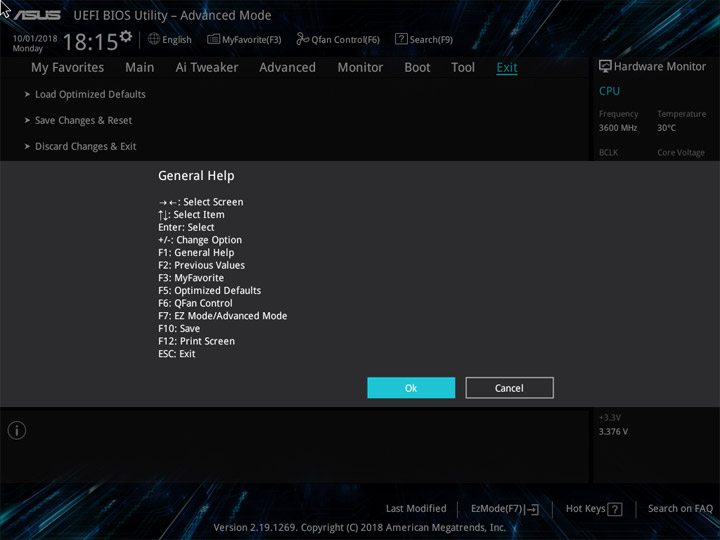

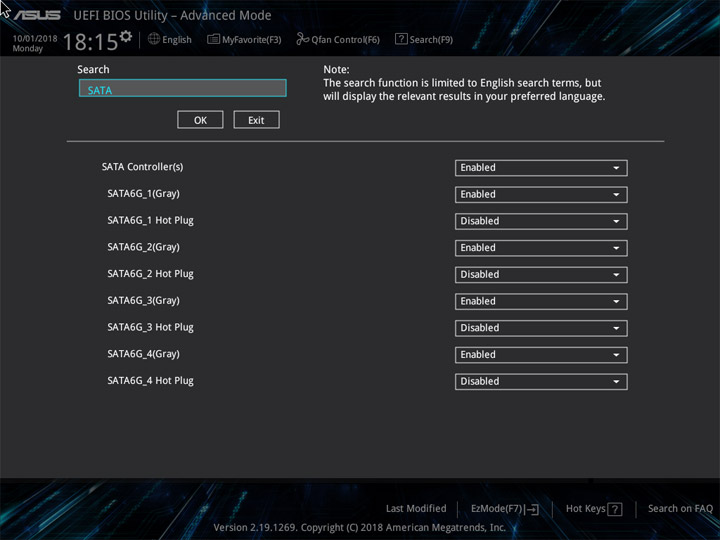

Из неочевидных, но полезных возможностей есть быстрый поиск среди пунктов UEFI (F9).

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

Комплектное ПО

Набор программ непривычно мал, как для плат-участниц наших обзоров. Бонусных утилит какого-либо рода нет вообще, от производителя устройства есть только комплекс Ai Suite 3, но и тот наполнен минимально.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger, EZ Update, File Transfer, PC Cleaner, Performance and Power Saving Utilities, System Information)
Дополнительное DAEMON Tools Lite (freeware)

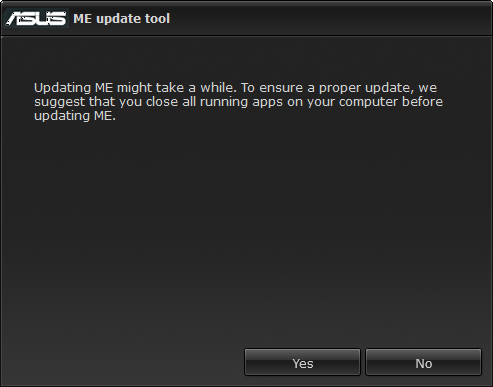

Сперва я хотел бы заострить внимание на отдельном сценарии, запускающем обновление ME. Процедура, почему-то, проходит отдельно от обновления прошивки, хотя служебный сценарий, её запускающий, есть в рубрике (на официальной странице продукта в Сети), где расположены непосредственно сборки UEFI.

ASUS Prime H310I-PlusASUS Prime H310I-Plus

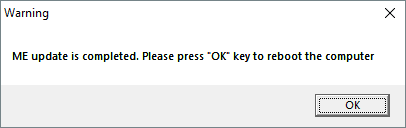

Выполнение обновления прошло быстро и без проблем.

ASUS Prime H310I-Plus

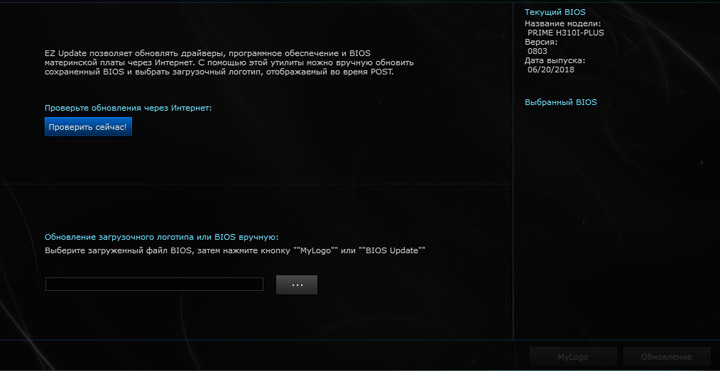

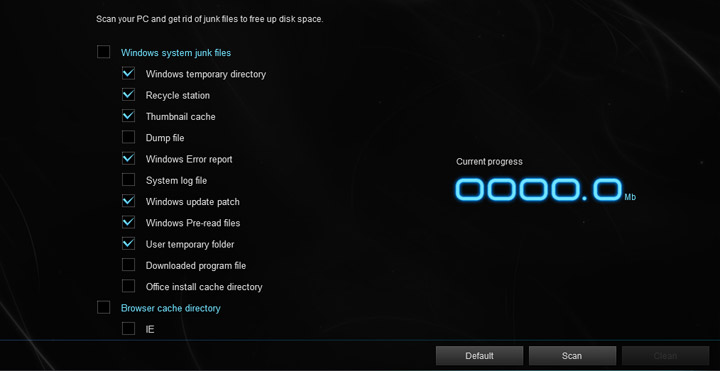

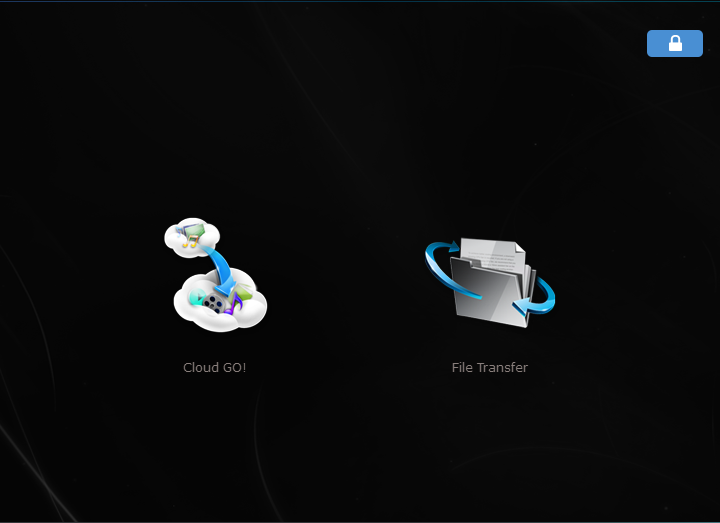

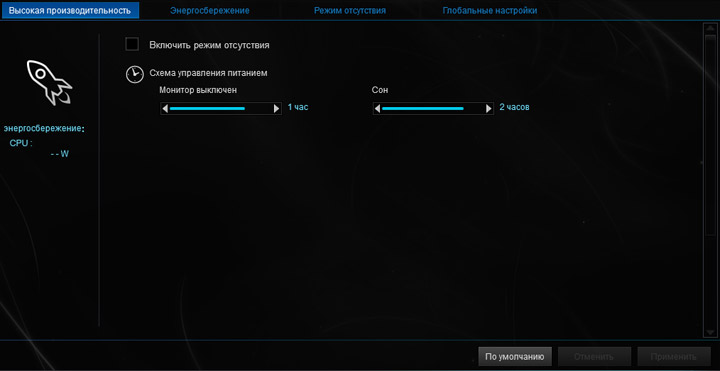

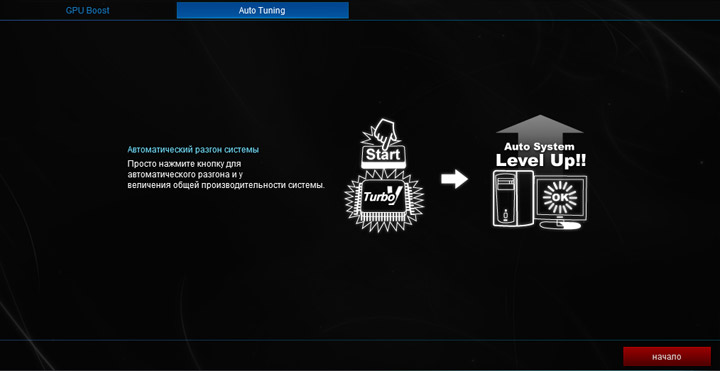

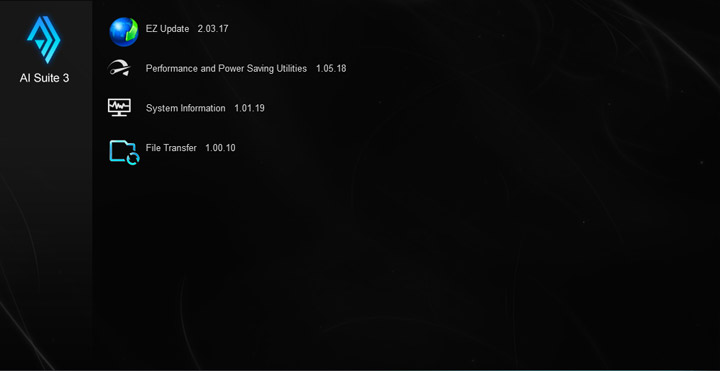

Итак, весь список фирменных программ от ASUS собран в оболочке Ai Suite. Начальный статус платы привёл к тому, что мастера по настройке ПК здесь нет, желаемые изменения потребуется провести самому.

ASUS Prime H310I-Plus

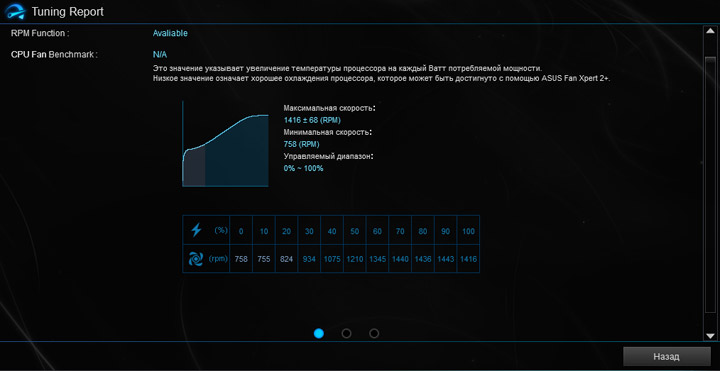

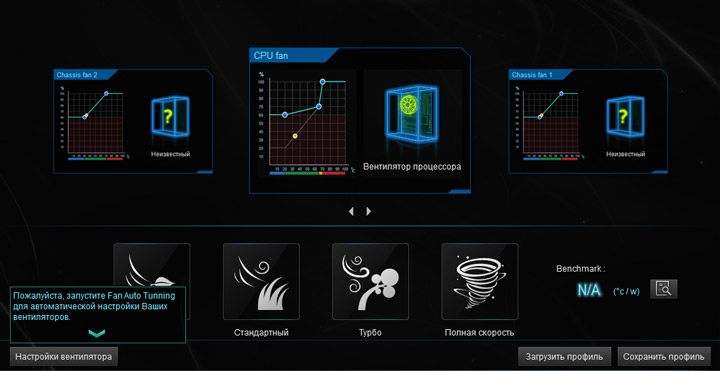

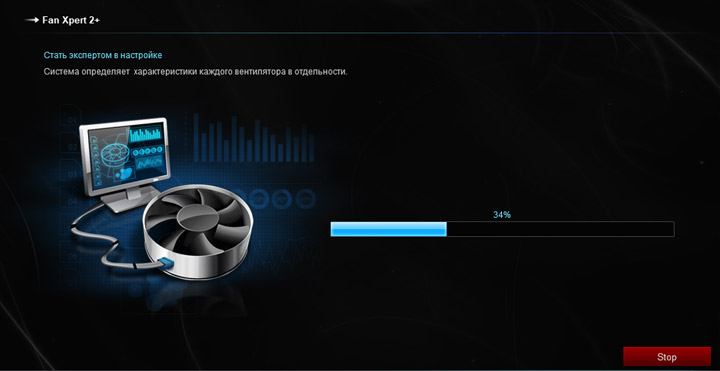

Комплект немногочисленный, а версия Fan Xpert непривычно низкая.

ASUS Prime H310I-Plus

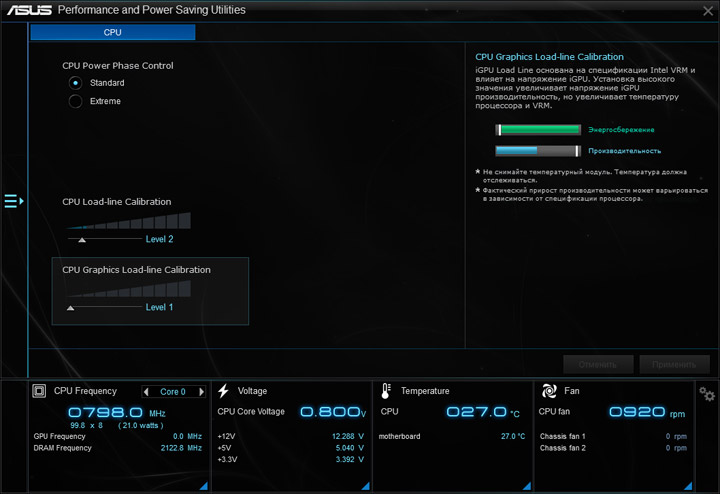

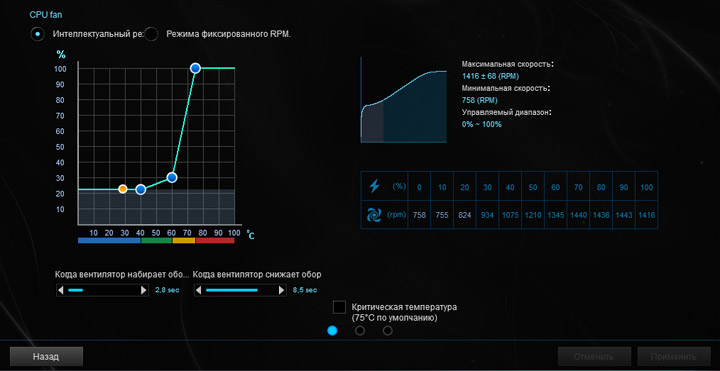

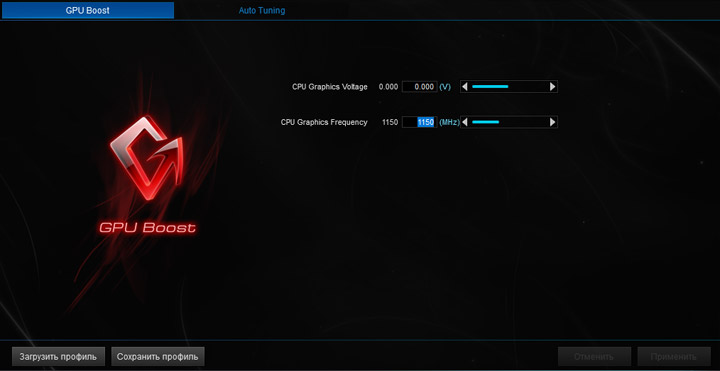

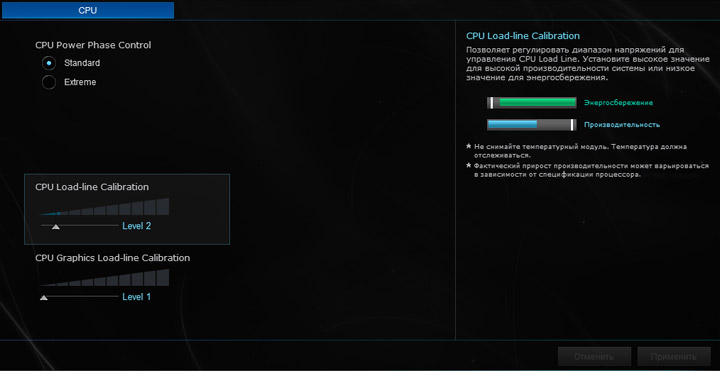

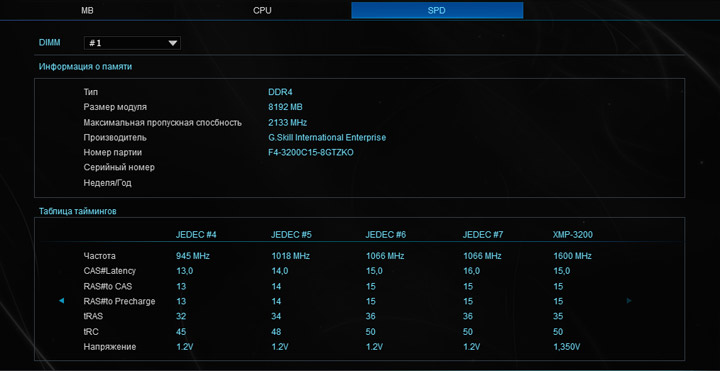

Всё дело в отсутствии расширенного управления крыльчаткой вентилятора в зоне пониженных оборотов. Как и в UEFI, управление системными напряжениями отсутствует напрочь. Словом, возможности базовые настолько, насколько это можно себе представить.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus

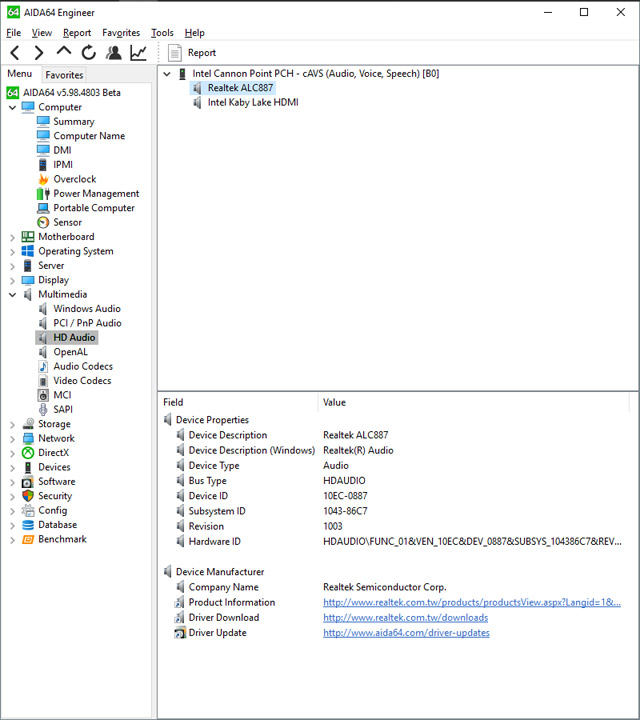

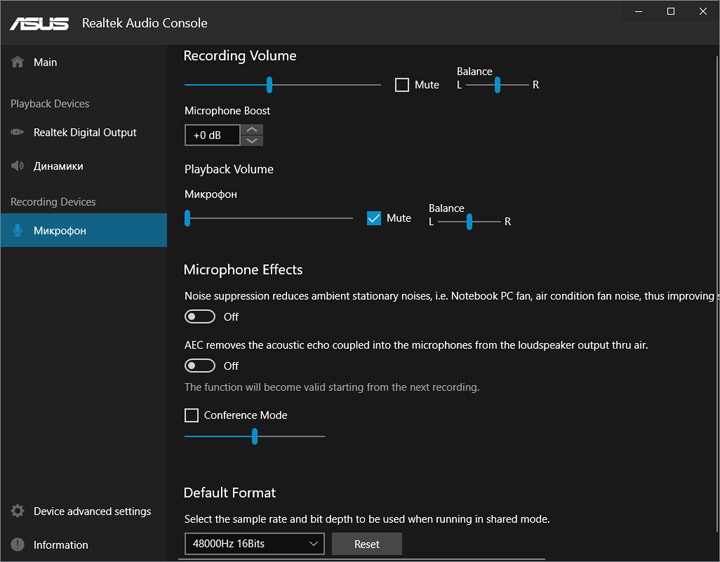

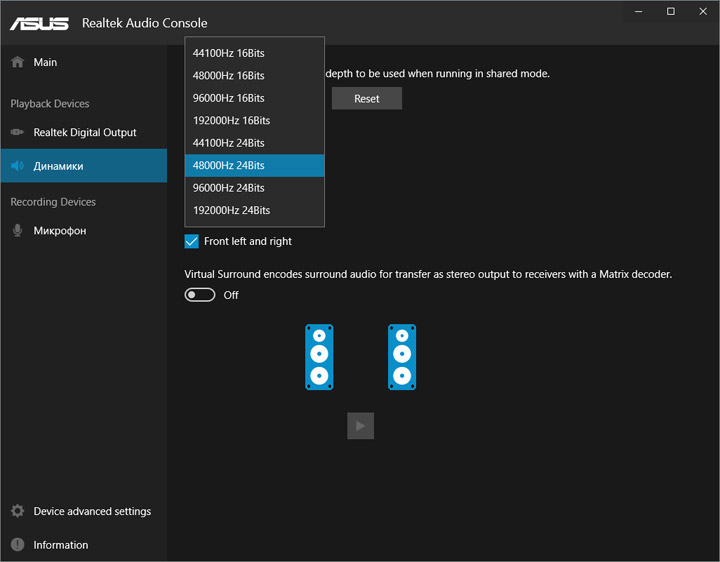

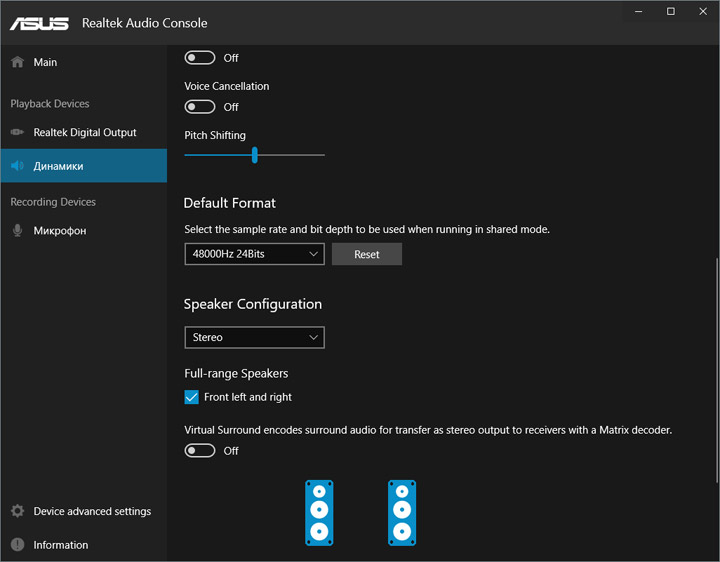

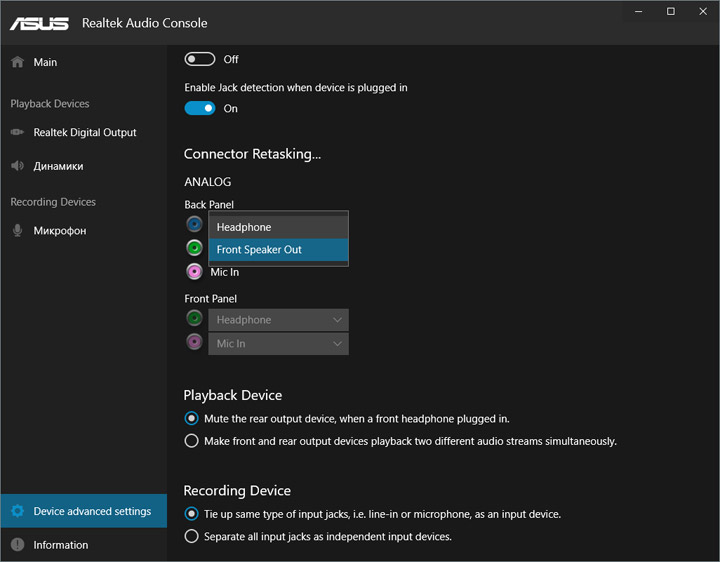

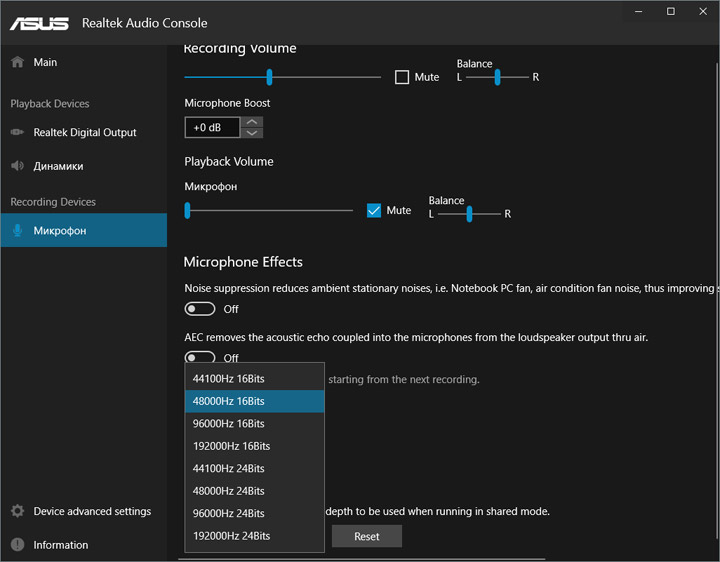

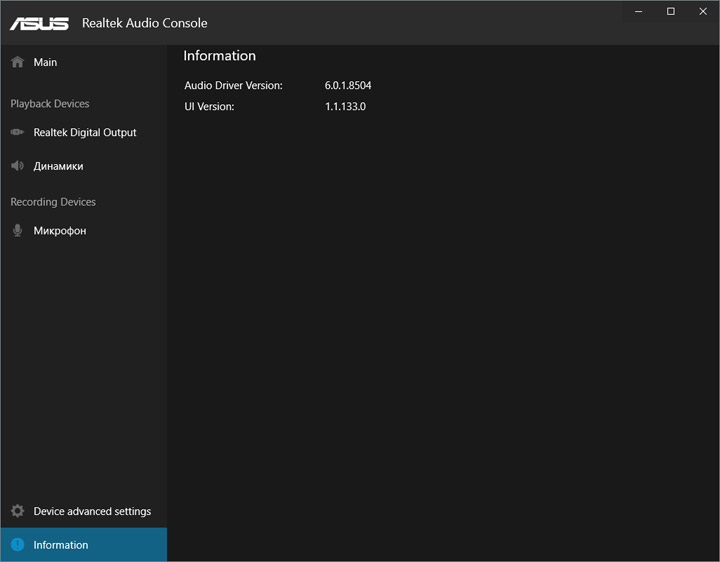

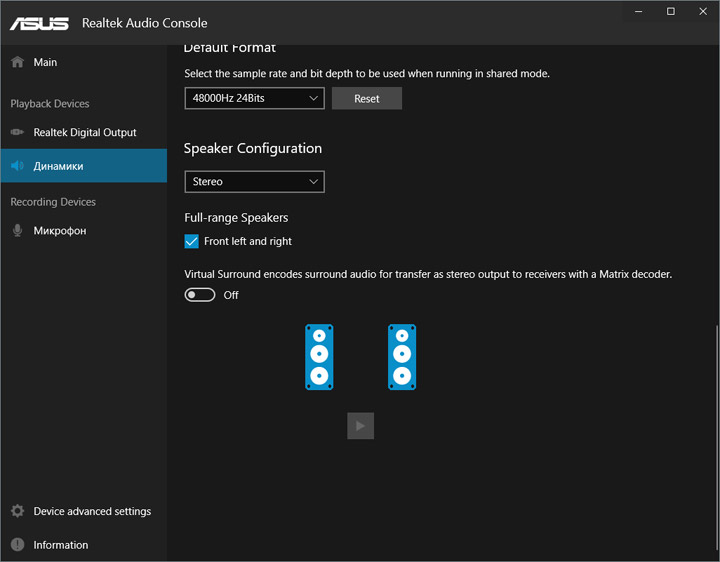

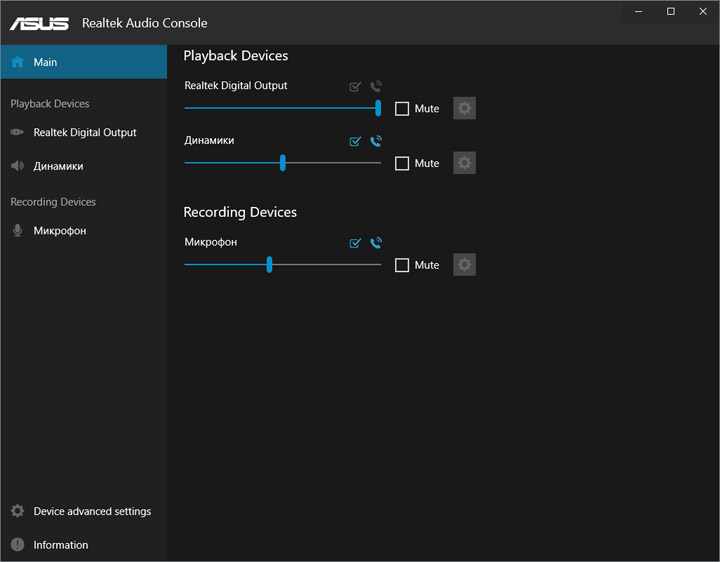

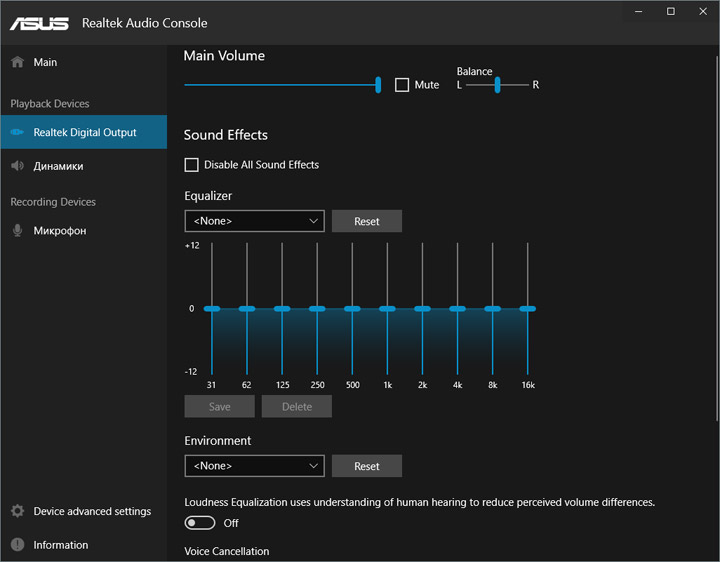

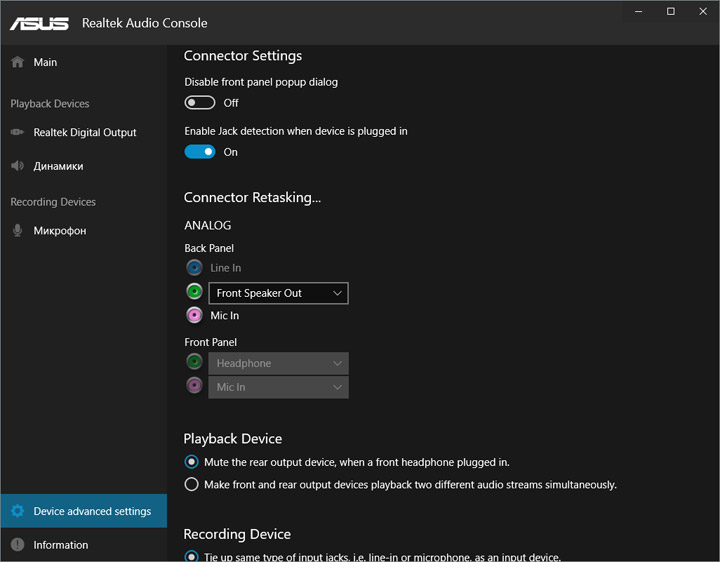

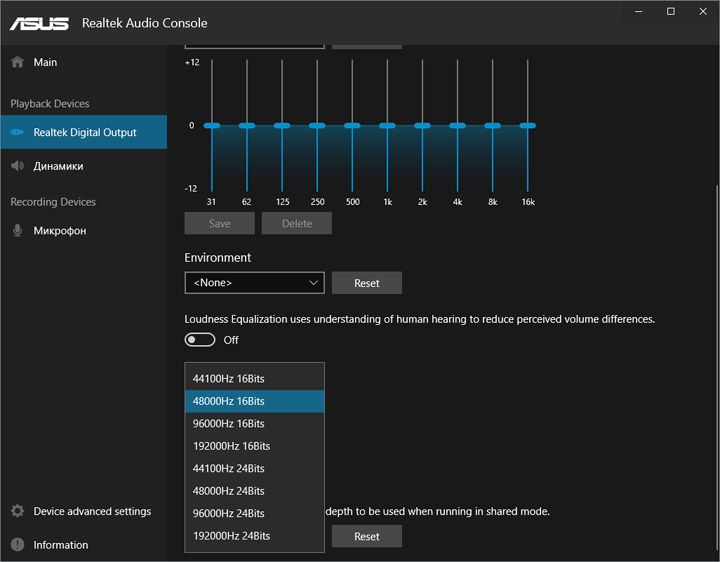

Наладка звучания будет проходить в консоли Realtek с фирменным оформлением от ASUS. Можно выбирать тип подключаемого оборудования к задней панели устройства, профиль «Наушники» приведёт к усилению сигнала на выходе. Характер формируемого звучания здесь легко объясняется младшим кодеком ALC887. В целом, отдельные инструменты и звуки прослушиваются без проблем. Есть осязаемость в диапазоне и ВЧ, и НЧ. Но стоит материалу усложнится, как всё сливается в неразборчивую стену звука, где больше всех уже преобладает диапазон СЧ. На спокойных композициях всё сильно упрощено, нет никаких ревербераций, нет объёма. Музыкой и звуковым контентом насладиться вряд ли получится, функции базовые, рассчитанные на элементарные задачи.

ASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-PlusASUS Prime H310I-Plus
