Рассматривая ассортимент материнских плат компании ASRock для процессоров Coffee Lake-S, можно без особых проблем определить лидирующую модель среднеценового сегмента. Именно её мы сегодня будем тестировать. Ниже, по ценовому индексу, расположена очень похожая Z370 Extreme 4. Топология печатной платы у этих продуктов, скорее всего, идентична, а удешевлению у последней подверглись ряд мелочей, которые сегодня мы можем рассмотреть в деталях. Здесь есть: тепловая трубка, соединяющая два радиатора VRM, кнопки управления состоянием системы (и один вспомогательный переключатель), заготовлен также индикатор кодов POST.
Число выходов USB расширено за счёт хаба ASM1074, а пара самых скоростных портов на задней панели работает благодаря наличию контроллера ASM3142. Поскольку ресурсы между компактными M.2 и более традиционными SATA требуется делить, дополнить количественное преимущество над прочими моделями на рынке призван ASM1061, обеспечивающий работу дополнительной пары выходов SATA, таким образом общее число насчитывает восемь штук. Ввиду принадлежности продукта к игровому семейству, в комплекте есть бонусное ПО для звука от Creative. Общие возможности Fatal1ty Z370 Gaming K6 можно изучить по таблице:
| Модель | ASRock Fatal1ty Z370 Gaming K6 |
|---|---|
| Официальная страница продукта в Сети | asrock.com |
| Чипсет | Intel Z370 |
| Процессорный разъём | Socket 1151 |
| Процессоры | Core i7, Core i5, Core i3 (Coffee Lake-S) |
| Память | 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/2933*/3200*/3600*/3733*/3800*/3866*/3600*/4000*/4133*/4266*/4333+*(OC), максимум 64 ГБ |
| Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 3.0 x16 (x4) 3 x PCI Express 3.0 x1 |
| M.2 | 1 x PCI Express 3.0 x4 SATA 6 Гбит/с (Key M, 2230/2242/2260/2280) 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2230/2242/2260/2280/22110) 1 x PCI Express 3.0 x1 (Key E, 2230) |
| Слоты PCI | – |
| Встроенное видеоядро (в процессоре) | Intel HD 630 |
| Видеоразъёмы | HDMI, DVI-D, D-Sub |
| Количество подключаемых вентиляторов | 5x 4pin |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM3142) 3 х 3.1 Gen1 (разъёмов на задней панели нет, ASM1074) 6 х 3.1 Gen1 (4 разъёма на задней панели, Z370) 6 x 2.0 (разъёмов на задней панели нет, Z370) |
| Serial ATA | 6 x SATA 6 Гбит/с (Z370) 2 x SATA 6 Гбит/с (ASM1061) |
| RAID | 0, 1, 5, 10 (SATA, Z370) |
| Встроенный звук | Codec — Realtek ALC1220 (7.1, HDA) Op Amp — Texas Instruments NE5532 |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | Intel I219V (Gigabit Ethernet), Intel I211-AT (Gigabit Ethernet) |
| COM | 1 (внутренний) |
| TPM | + |
| UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | POST-индикатор, колодка для подключения ленты RGB LED, кнопки включения и перезагрузки, переключатель состояния XMP, две микросхемы ПЗУ с UEFI (одна — резервная), Thunderbolt header, стойка под две антенны на задней панели, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, Fatal1ty Mouse Port, Creative Sound Blaster Cinema 3 |
| Цена в рознице, $ | 213 |
Упаковка и комплектация
Вот уже в который раз плата поставляется в одинаково нарядной коробке с броским оформлением, есть ручка для удобства переноса.
Сзади можно детально изучить конкурентные преимущества изделия, они, в первую очередь, кроются в аппаратных возможностях, а вот про ПО есть лишь небольшое упоминание. Снизу расположена схема выходов для задней панели устройства.

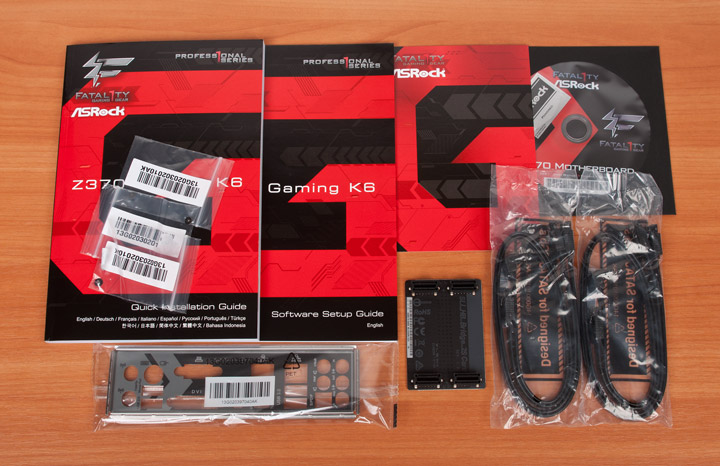

Комплект поставки ничем особым не выделяется. Тут есть:
- многоязычная инструкция по быстрой установке;
- руководство по UEFI и F-Stream на английском языке;
- открытка с эмблемой серии (присутствует место для марки);
- диск с драйверами и фирменным ПО;
- наклейка с логотипом компании;
- три крепёжных винта для устройств формата M.2;
- заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
- двойной жёсткий мостик для организации SLI;
- четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов.
Внешний вид
Устройство выполнено в обычном формате типа ATX, есть десять точек для фиксации положения в корпусе. Имиджевую составляющую изделия подчёркивает подсветка, расположенная в трёх разных секторах: под охладителем PCH, у звукового кодека и в накладном козырьке над портами ввода-вывода. Ещё допускается подключение внешней ленты RGB LED.

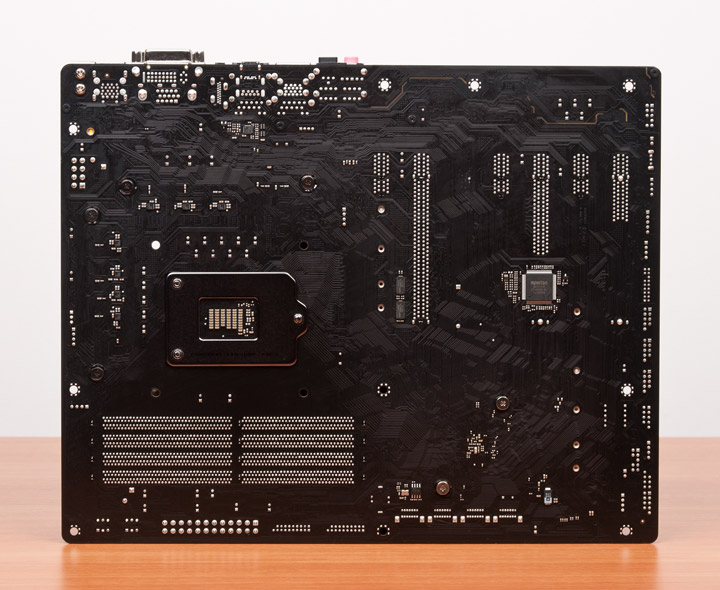

Сзади имеется немало электронных компонентов, в том числе есть часть из схемы стабилизатора напряжений. Проблем совместимости с усилительной пластиной от используемого кулера не было никаких.

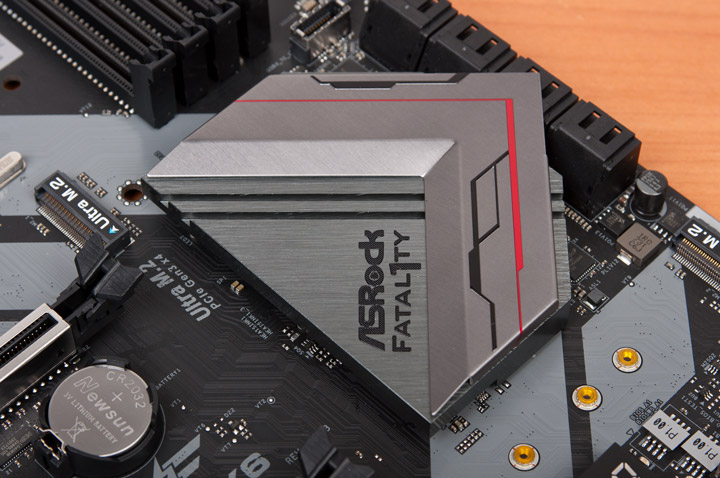

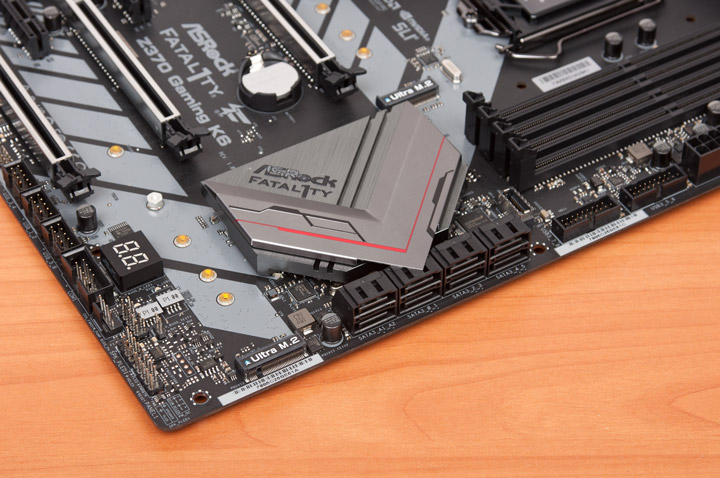

Радиатор у чипсета огромный, больше выполняющий роль привлечения внимания, но и как охладитель он также справился с обязанностями без замечаний.

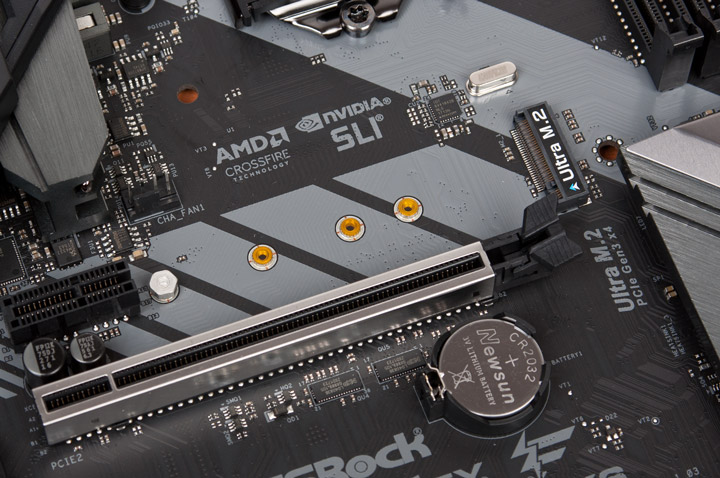

Есть два посадочных места под габаритные устройства формата M.2, длина в одном случае ограничивается восемью сантиметрами, а во втором существенных ограничений уже нет.

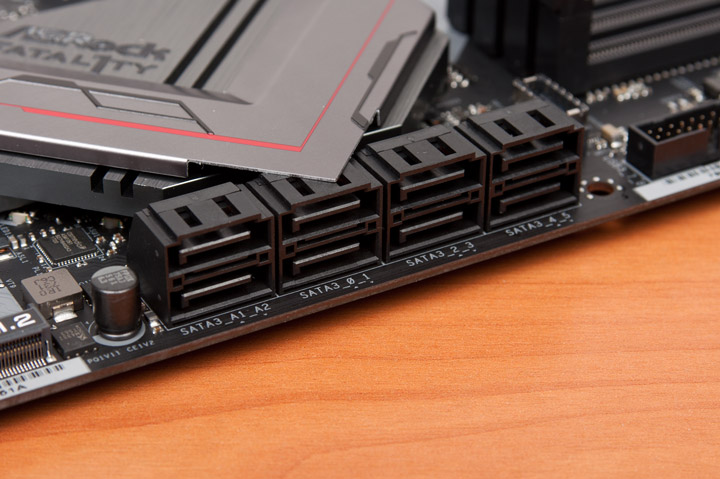

Гнёзда SATA, работающие не от хаба, выделены посредством маркировки, а ещё неподалёку распаян сам чип.
Все колодки под кабели USB на плате поперечного типа, всего их шесть, по три штуки на каждое из поколений.

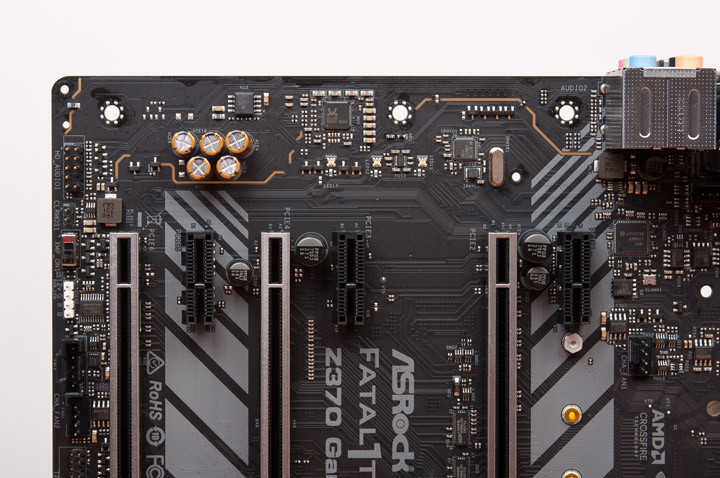

Линии PCI-E от ЦП могут делиться поровну между двумя верхними полноформатными слотами, а нижнее работает от PCH.
Звук основан на старшем кодеке Realtek, имеется вспомогательный ОУ и небольшое число особых конденсаторов. Также на фото можно заметить три направленных вверх светодиода RGB. Они подсвечивают надпись на декоративном элементе.

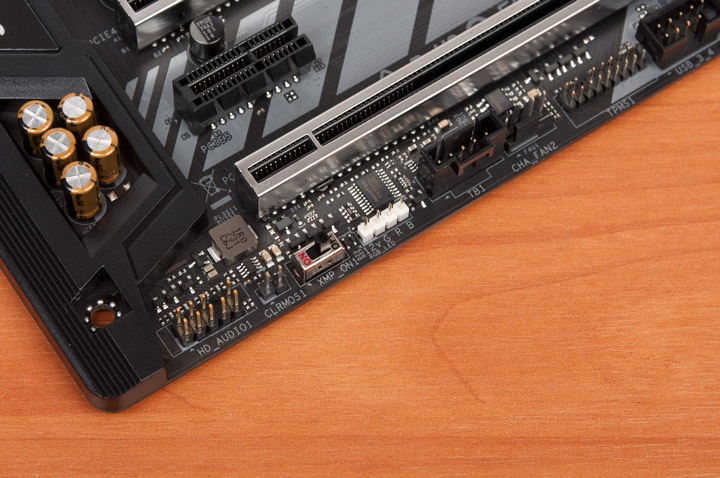

Плата не позиционируется производителем как тестовый стенд для оверклокинга, настройки CMOS при необходимости придётся сбрасывать замыканием пары контактов. А вот упрощённую активацию XMP реализовали простым переключателем. Индикатора для подтверждения активного статуса нет.

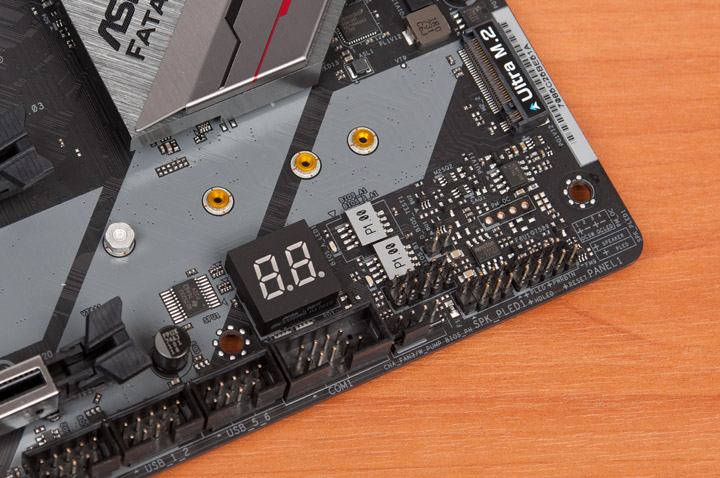

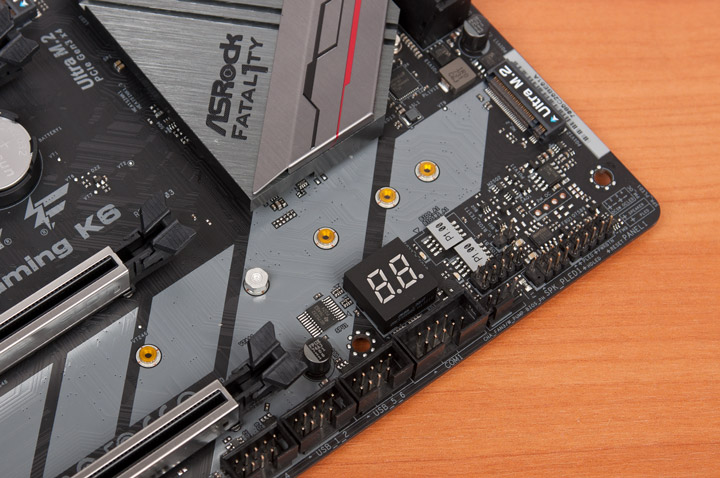

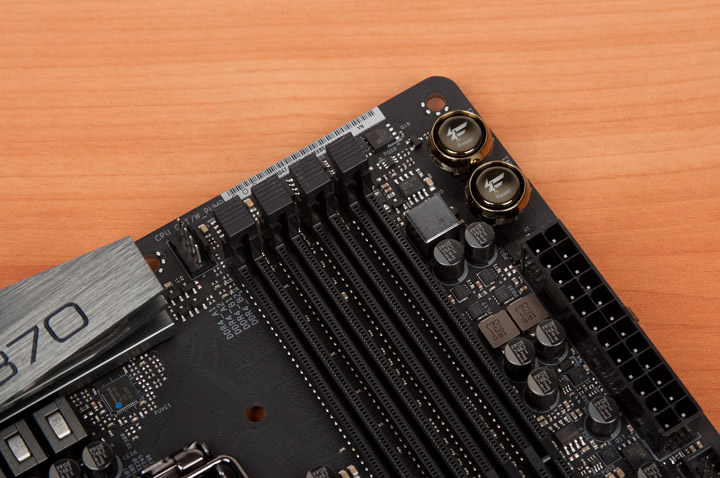

Есть подтверждающий работу светодиод у каждой из двух микросхем с прошивками, рядом имеется контактная пара, замыкая которую можно убедиться в изменении приоритета среди этой пары. Напомню, второй чип задуман как запасной, для случая, когда что-то не так будет с основным. Процедуру опроса оборудования можно контролировать при помощи индикатора кодов POST, он имеет красный оттенок свечения, а в режиме работы операционной системы свечение полностью исчезает.
Кнопки старта и перезагрузки помогут при испытаниях в «полевых условиях», а внутри корпуса от них проку немного. В обе вмонтировано по индикатору красного оттенка свечения.

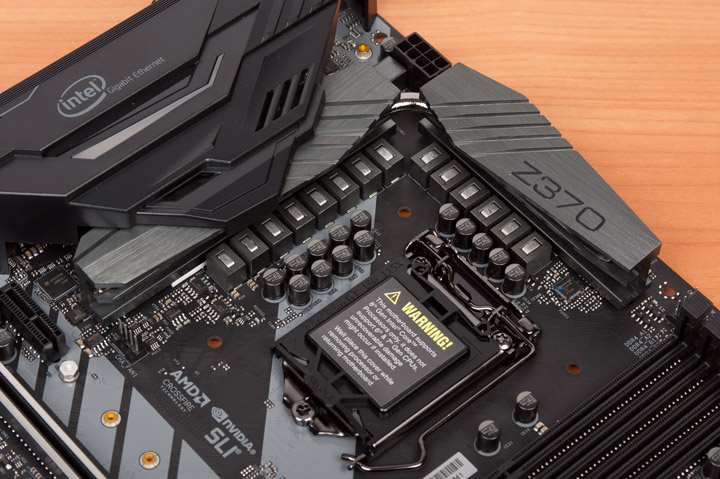

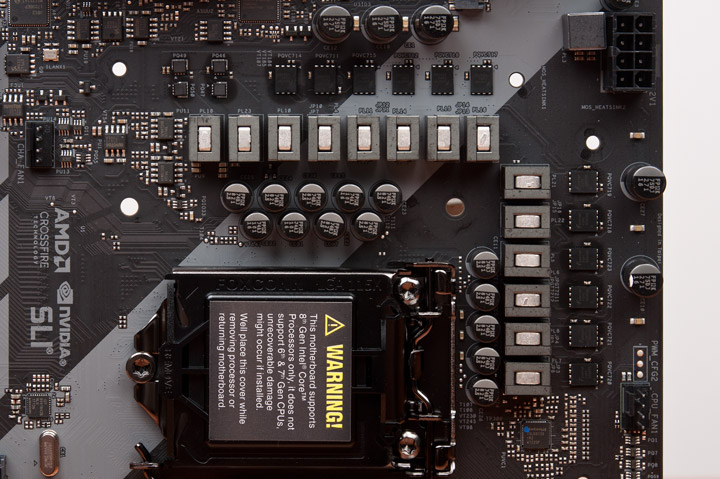

Подсистема питания выглядит убедительно, проблем при установке системы охлаждения не было никаких.

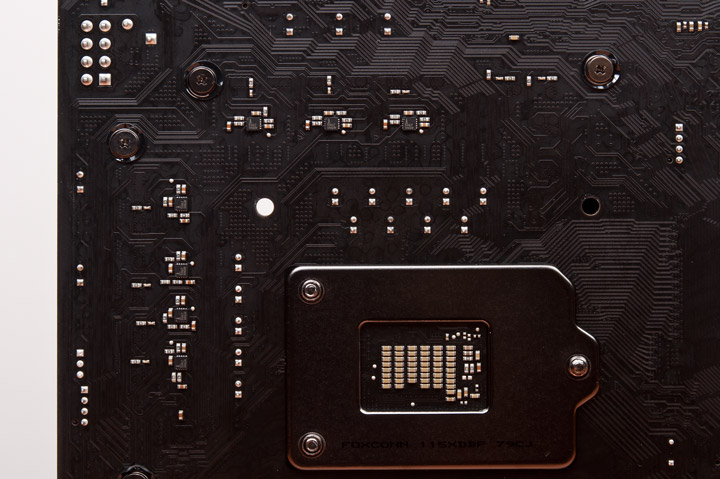

Основным ШИМ-контроллером выступает ISL69138 от Intersil Corporation. Он умеет работать с двумя напряжениями по любой формуле с привлечением семи каналов. C тыльной стороны распаяны семь внешних драйверов ISL6596. Силовые сборки производства ON Semiconductor именуются как FDPC5030SG. Всего их двенадцать штук, такое число без остатка на семь поделить трудно, но всё объясняется достаточно легко: для формирования напряжения ЦП используют пять каналов с удвоенным числом элементов в составе каждой «фазы», а для напряжения ГП выделили два канала, по одной сборке в каждом. Ещё пара дросселей использованы для напряжений CPU IO и SA.

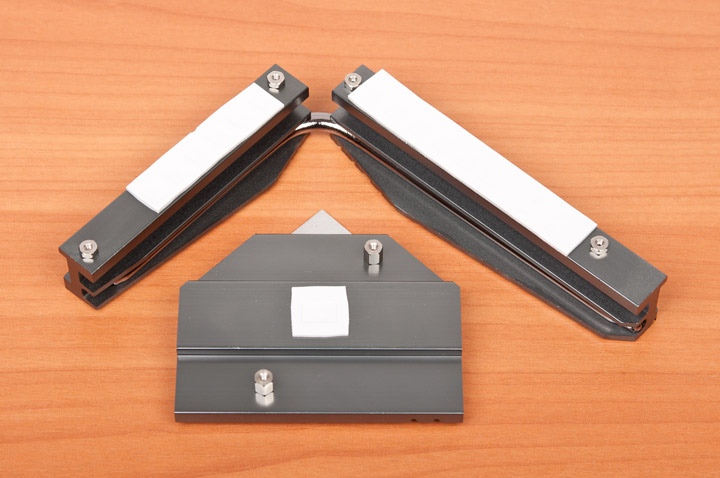

Приём использования теплотрубки с возвышением относительно оснований радиаторов используется инженерами давно, он довольно спорный, но лучше так, чем вообще без сообщения охладительных мощностей. С площадью термопрокладок нет никаких проблем.

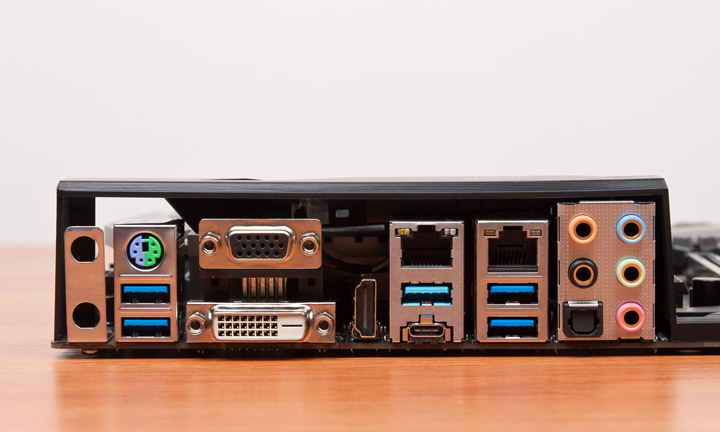

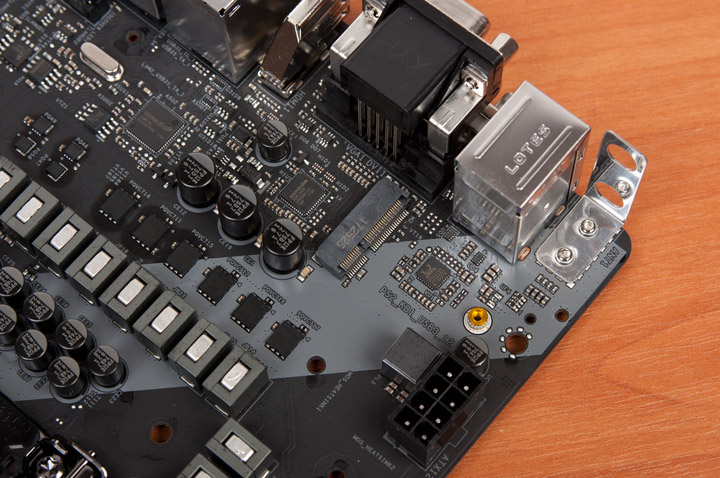

Пусть задняя панель и заполнена полностью, её вид, на мой взгляд, достаточно спорный как для лучшего игрового продукта в среднем ценовом диапазоне. Прежде всего — мало выходов USB, их всего шесть, к тому же один новый, симметричный. Видимо именно поэтому на плате предусмотрено целых шесть контактных площадок под корпусные кабели. Как минимум удивительно выглядит присутствие выхода D-Sub, учитывая необходимость использования для него дополнительной обвязки на плате (современные ЦП давно лишились нативной поддержки такого интерфейса). Больше похоже на панель недорогой платы вроде Pro4, но оставим такие шаги на совести разработчика. А ведь два поколения назад, ещё к ASRock Fatal1ty Z170 Gaming K6, уже не было никаких замечаний. Установка кронштейна под антенные выходы беспроводного адаптера обусловлена рядом расположенным посадочным местом под модель типа 2230 и гнезда M.2 (Key E).
