Обзор и тестирование системной платы ASUS Maximus VIII Hero на базе чипсета Intel Z170

С момента анонса процессоров Intel Skylake, который состоялся в начале августа 2015 года, прошло уже более двух месяцев — достаточный срок, чтобы оценить новинки и поразмышлять про их рыночные перспективы. Безусловно, Skylake — это определенный шаг вперед в плане быстродействия, пусть и не такой революционный, как ожидали самые ярые поклонники чипмейкера. Следовательно, приобретая качественную системную плату для процессоров Intel в исполнении LGA1151 можно быть уверенным, что она не потеряет своей актуальности как минимум в течение двух ближайших лет. В таком ключе неплохими претендентами на покупку выглядят продукты ASUS игровой серии Republic of Gamers, которые пользуются заслуженным уважением у продвинутых пользователей благодаря наличию всех необходимых инструментов для разгона и разнообразных возможностей расширения. С младшей представительницей линейки ROG — Maximus VIII Ranger мы с вами познакомились в одном из предыдущих материалов, а сегодня вашему вниманию предлагается обзор системной платы Maximus VIII Hero, предназначенной для эксплуатации процессоров Intel Skylake.

ASUS Maximus VIII Hero

В семействе Republic of Gamers новинка стоит на одну ступеньку выше Maximus VIII Ranger и формально относится к верхней части среднего ценового диапазона. Чем отличатся две «материнки» и стоит ли переплачивать за старшую модель — мы с вами узнаем совсем скоро, а пока предлагаю изучить технические характеристики героини сегодняшнего обзора.

Модель ASUS Maximus VIII Hero
Официальная страница продукта asus.com
Чипсет Intel Z170
Процессорный разъем Socket LGA1151
Процессоры Intel Core i7, Core i5, Core i3, Pentium, Celeron (Skylake)
Память 4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3500*/3600*/3733*/3800* (OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16@x4
3 x PCI Express 3.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics
Видеоразъемы DisplayPort (4096x2304@60 Гц)
HDMI (4096x2160@24 Гц)
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (2 разъема на задней панели, Intel Z170)
2 x 3.1 (2 разъема на задней панели, ASMedia ASM1142)
8 x 2.0 (4 разъема на задней панели, Intel Z170)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z170)
2 канала SATA 6 Гбит/с (ASMedia ASM1061)
SATA Express 2 канала SATA Express 10 Гбит/с (Intel Z170)
eSATA
RAID 0, 1, 5, 10 (Intel Z170)
Встроенный звук SupremeFX 2015 (7.1, HDA)
S/PDIF 1 (Оптический)
Встроенная сеть Intel I219V (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Keybot II, USB Flashback, Lighting Control, индикатор кодов POST, кнопки включения и перегрузки, клавиша Clear_CMOS, поддержка AMD CrossFireX и NVIDIA SLI, разъем M.2 x4
Средняя розничная стоимость на момент написания обзора $300


Комплект поставки

Дизайн коробки, в которой поставляется Maximus VIII Hero, однозначно идентифицирует принадлежность системной платы к семейству ASUS ROG.

ASUS Maximus VIII Hero

В отличие от лицевой поверхности упаковки, которая несет минимум полезной информации, обратная сторона позволяет ознакомиться со спецификацией устройства и конфигурацией его задней панели, а также узнать о фирменных особенностях «материнки», среди которых следует отметить наличие продвинутой звуковой подсистемы SupremeFX 2015, динамической подсветки чипсетного радиатора Lighting Control, применение производительного сетевого контроллера Intel, а также мощный узел электропитания с цифровым управлением.

ASUS Maximus VIII Hero

Многочисленный комплект поставки новинки полностью отвечает ее рыночному позиционированию, набор дополнительных принадлежностей включает:
  • заглушку на заднюю панель I/O Shield;
  • шесть кабелей SATA 6 Гбит/с;
  • мостик NVIDIA SLI;
  • переходник Q-Connector;
  • адаптер CPU Installation Tool;
  • набор креплений SSD M.2;
  • три наклейки с логотипом ROG;
  • табличку на ручку двери Game On! You shall not pass;
  • клейкие маркеры для интерфейсных кабелей и клавиатуры;
  • подробное руководство пользователя;
  • DVD-диск с драйверами и программным обеспечением.
ASUS Maximus VIII Hero


Дизайн

Размеры ASUS Maximus VIII Hero соответствуют формату АТХ, системная плата скомпонована грамотно, так что пользователи, предпочитающие самостоятельно собирать системный блок, не должны ощутить дискомфорт. Из необычных деталей экстерьера можно отметить наличие декоративного пластикового кожуха, распложённого по левому краю PCB. Новинка базируется на наборе системной логики Intel Z170, который обеспечивает поддержку процессоров Skylake в исполнении LGA1151 и обладает всеми необходимыми опциями для разгона. Maximus VIII Hero оснащена четырьмя разъемами DIMM для установки модулей памяти DDR4 суммарным объемом до 64 ГБ. Производитель заявляет о применении в конструкции «материнки» технологии T-Topology 2-го поколения, которая позволяет достигать в режиме разгона частоты 3733 МГц.

ASUS Maximus VIII Hero

С обратной стороны печатной платы видна пара металлических пластин, входящих в состав конструкции системы охлаждения центрального процессора, а также ряд светодиодов, подсвечивающих промежуток в медных проводниках, который отделяет низкочастотные цепи звуковой подсистемы от остальной части материнской платы.

ASUS Maximus VIII Hero

ASUS Maximus VIII Hero обладает мощной силовой подсистемой, которая получает напряжение от восьмиконтактного разъема EPS12V. Процессорный VRM насчитывает десять каналов, в качестве силовых элементов используются интегральные сборки NextFET CSD87350Q5D производства Texas Instruments, а за управление преобразователем напряжения отвечает цифровой ШИМ-контроллер Digi+ EPU ASP14051.

ASUS Maximus VIII Hero

Не все компоненты узла электропитания уместились на лицевой поверхности системной платы, часть из них, а именно десять микросхем-драйверов IR3535M находятся на ее обратной стороне.

ASUS Maximus VIII Hero

Комфортный температурный режим для процессорного VRM обеспечивает пара радиаторов, площадь поверхности которых увеличена благодаря многочисленным тонким ребрам.

ASUS Maximus VIII Hero

В конструкции системы охлаждения используется термосифонная трубка, служащая для равномерного распределения тепла между двумя охладителями.

ASUS Maximus VIII Hero

На подошвы радиаторов нанесены толстые прокладки из мягкого теплопроводящего материала, в качестве крепления используется винтовое соединение, а металлические пластины с тыльной стороны РСВ обеспечивают достаточное усилие прижима и предотвращают деформацию текстолита.

ASUS Maximus VIII Hero

Тепло от микросхемы системной логики отводится небольшим охладителем, изготовленным из алюминиевого сплава. «Фишкой» материнской платы является вырез радиатора в форме логотипа ROG, заполненный полупрозрачным пластиком, которой подсвечивается во время работы всеми цветами радуги.

ASUS Maximus VIII Hero

Для подключения вентиляторов ASUS Maximus VIII Hero располагает семью четырехконтактными разъемами с поддержкой управления скоростью вращения при помощи ШИМ. Помимо того системная плата оснащена разъемом EXT_FAN, к которому подсоединяется плата расширения Fan Extension Card, позволяющая подключить еще три «карлсона» и столько же термопар. Не забыли конструкторы снабдить устройство и портом ROG_EXT для работы с внешним модулем OC Panel, предназначенным для контроля показаний системного мониторинга и управления параметрами разгона. Из оверклокерских атрибутов материнской платы следует отметить наличие кнопки MemOK!, которая активирует одноименную функцию, позволяющую запустить систему в случае установки нерабочих параметров ОЗУ, а также индикатора кодов POST, рядом с которым находится двухканальный VRM подсистемы питания оперативной памяти.

ASUS Maximus VIII Hero

Пользователи, планирующие эксплуатировать системную плату в условиях открытого стенда, оценят наличие у Maximus VIII Hero кнопок включения, перегрузки и сброса настроек UEFI. Единственное, чего не хватает новинке — это контактных площадок для измерения напряжений.

ASUS Maximus VIII Hero

Что касается возможностей расширения, то материнская плата располагает двумя разъемами PCI Express 3.0 x16, которые могут работать в режимах «х16+х0» и «х8+х8», что позволяет объединять пару графических ускорителей в системы AMD CrossFireX и NVIDIA SLI. Третий слот PCI Express 3.0 x16 всегда функционирует в режиме x16@x4, что делает его идеальным для установки дополнительных контроллеров, требовательных к полосе пропускания, но не исключает использования этого порта для установки третьей видеокарты. Наконец, для работы с платами расширения ASUS Maximus VIII Hero предлагает три разъема PCI-E 3.0 x1.

ASUS Maximus VIII Hero

Системная плата оснащена портом M.2 для инсталляции твердотельных накопителей формата NGFF с длиной от 42 до 110 мм. Благодаря тому, что к разъему подведено два канала SATA 6 Гбит/с и четыре линии PCI-E поддерживаются SSD с обоими типами интерфейсов.

ASUS Maximus VIII Hero

Для подключения дисковых накопителей к материнской плате можно использовать два чипсетных порта SATA 6 Гбит/с и два разъема SATA Express 10 Гбит/с, каждый из которых совмещен с двумя каналами SATA 6 Гбит/с. Запоминающие устройства, подключенные к чипсетным портам, поддерживают объединение в массивы RAID, а при наличии в системе SSD можно включить функцию Smart Response. В дополнение к вышеперечисленному Maximus VIII Hero располагает двумя разъемами SATA 6 Гбит/с, за работу которых отвечает контроллер ASMedia ASM1061.

ASUS Maximus VIII Hero

Что касается звуковой подсистемы SupremeFX 2015, то в ее основе лежит популярный 7.1 HD-аудиокодек Realtek ALC1150, который работает в паре с цифро-аналоговым преобразователем ESS ES9023P. Звуковой чип от влияния электромагнитных помех защищает металлический экран, в НЧ-цепях установлены японские конденсаторы Nichicon, для работы с высокоомными стереогарнитурами используется операционный усилитель TI RC4580. Кроме того, для предотвращения щелчка в колонках используется миниатюрное электромагнитное реле, размыкающее цепи в момент подачи электропитания на «материнку».

ASUS Maximus VIII Hero

За подключение различной периферии отвечают шесть каналов USB 3.0 и восемь портов USB 2.0, из которых два и четыре разъема соответственно выведены на заднюю панель. Помимо того дополнительный контроллер ASMedia ASM1142 обслуживает два канала USB 3.1 c пропускной способностью 10 Гбит/с каждый. Один из них выполнен в конструктивном исполнении «Тип С», поддерживающем двухстороннее подключение информационного кабеля. Наконец, ASUS Maximus VIII Hero оснащена контроллером Intel I219V, который обеспечивает работу в сетях Gigabit Ethernet. Итого, на задней панели системной платы нашлось место для:
  • комбинированного порта PS/2;
  • четырех разъемов USB2.0;
  • кнопки USB BIOS Flashback;
  • цифровых видеовыходов DisplayPort и HDMI;
  • интерфейса USB 3.1 «Тип А» и порта USB 3.1 «Тип С»;
  • сетевой розетки RJ-45;
  • пары разъемов USB 3.0;
  • оптического аудиовыхода S/PDIF;
  • пяти аналоговых звуковых разъемов.
ASUS Maximus VIII Hero

Отмечу наличие на задней панели системной платы кнопки USB BIOS Flashback, которая запускает одноименную технологию обновления управляющего микрокода со сменных накопителей, работающую даже при отсутствии центрального процессора и модулей ОЗУ.

UEFI Setup

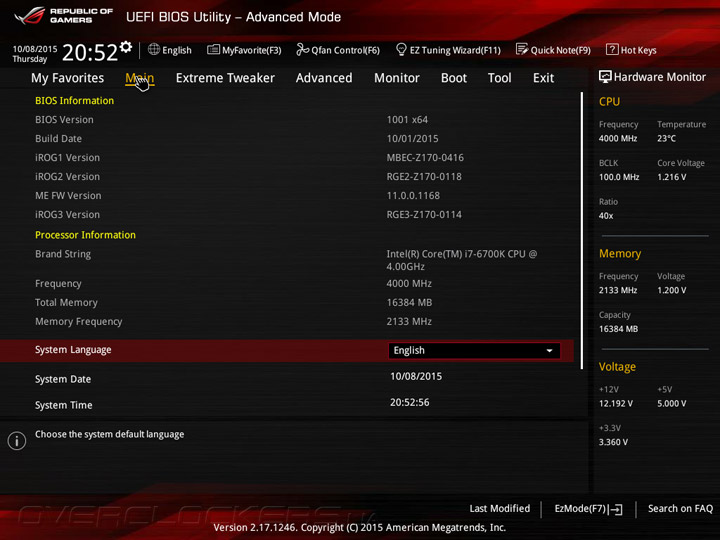

Материнская плата Maximus VIII Hero оснащена прошивкой на базе управляющего микрокода AMI UEFI, для которого программисты ASUS вместо стандартного меню настройки Aptio разработали продвинутый графический интерфейс. Возможности UEFI Setup «материнок» ASUS серии ROG неоднократно рассматривалось на страницах нашего ресурса, так что сегодня я уделю внимание лишь его ключевым особенностям. В верхней части интерфейса отображается текущая дата и время, а в правой части распложена информационная панель, на которую выводятся показатели быстродействия, а также напряжения на основных питающих шинах. На вкладке Main пользователи могут получить подробную информацию об управляющем микрокоде, а также параметрах центрального процессора и подсистемы ОЗУ, выбрать язык отображения меню и задать параметры безопасности.

ASUS Maximus VIII Hero

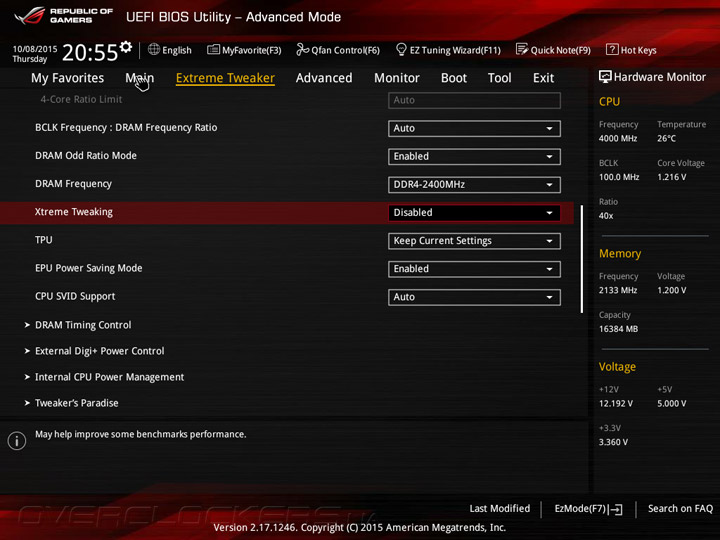

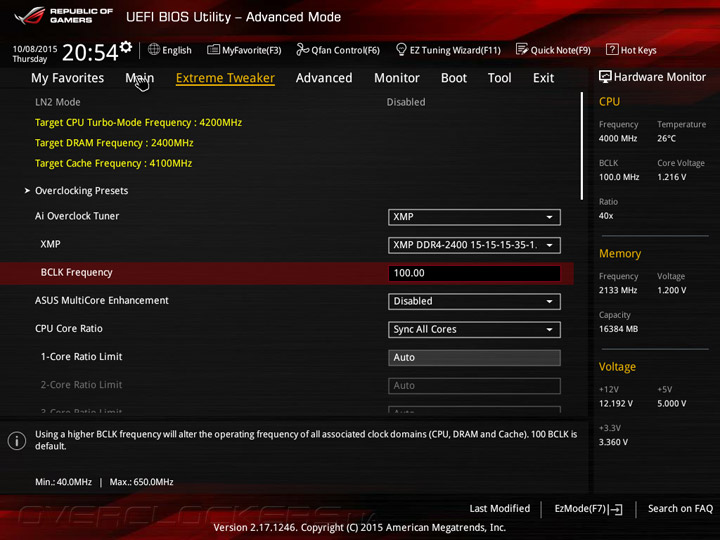

Раздел Extreme Tweaker, отвечающий за разгон, служит для активации профилей Х.М.Р. модулей ОЗУ, управления BCLK и коэффициентами умножения вычислительных ядер, установки тактовой частоты оперативной памяти, включения функции ASUS MultiCore Enhancement, которая повышает быстродействие в приложениях, не оптимизированных для многопоточного выполнения, и опции Xtreme Tweaking для увеличения результатов в старых бенчмарках. Здесь же активируется фирменная технология энергосбережения EPU.

ASUS Maximus VIII HeroASUS Maximus VIII Hero

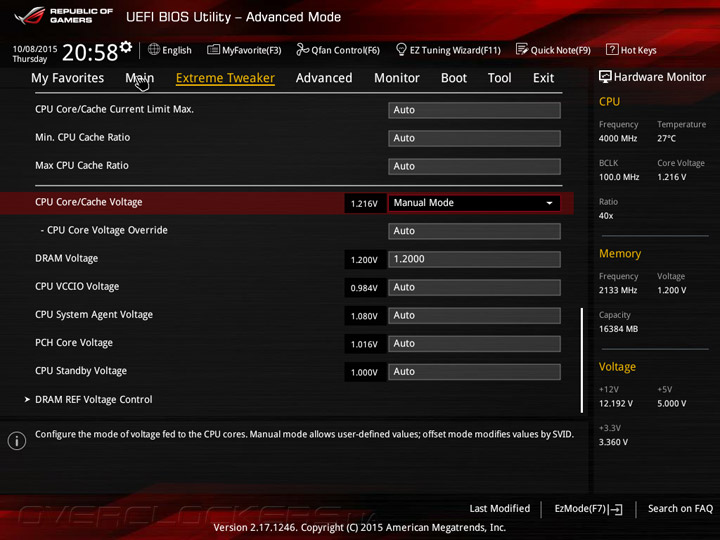

Помимо того, на вкладке Extreme Tweaker задается множитель кэша L3, а также напряжения на центральном процессоре и всех основных узлах материнской платы.

ASUS Maximus VIII Hero

С их перечнем, шагами и диапазонами регулировок можно ознакомиться из таблицы ниже:

Параметр Диапазон напряжений, В Шаг, В
CPU Core/Сache Voltage Override 0,6–1,7 0,005
CPU Core/Сache Voltage Offset –0,635…+0,635 0,005
DRAM Voltage 1,00–2,00 0,005
CPU VCCIO Voltage 0,7–1,8 0,0125
CPU System Agent Voltage 0,7–1,8 0,0125
PCH Core Voltage 0,7–1,8 0,0125
CPU Stanby Voltage 0,8–1,8 0,00625

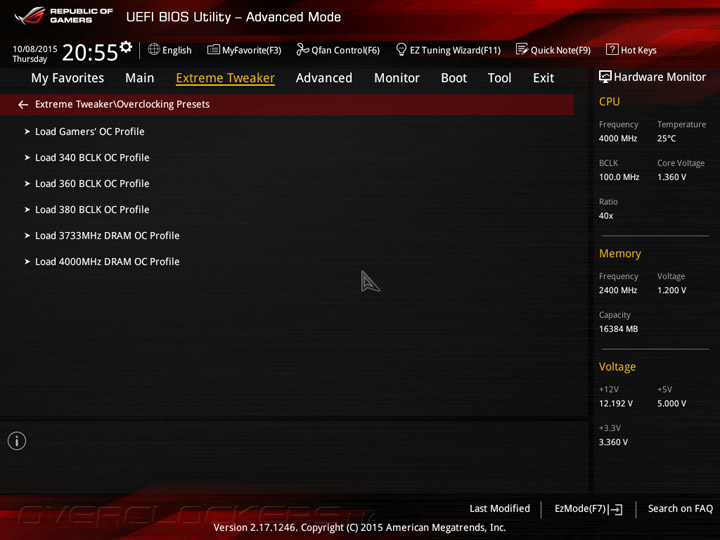

Прошивка ASUS Maximus VIII Hero располагает несколькими механизмами автоматического разгона, пользователи могут выбрать один из профилей повышенного быстродействия Overclocking Presets, или воспользоваться функций TPU, которая способна принимать одно из двух значений.

ASUS Maximus VIII HeroASUS Maximus VIII Hero

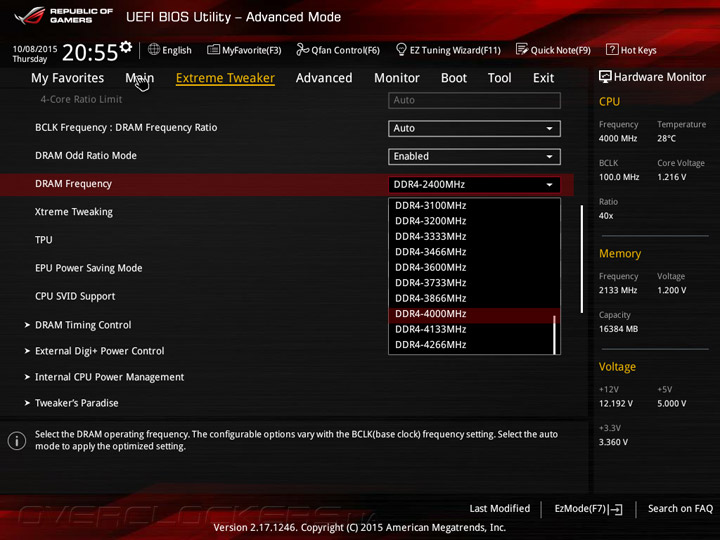

Частота оперативной памяти может варьировать в широких пределах — до 4266 МГц включительно, а подбор необходимой величины облегчает два набора значений кратных 100 и 133 МГц.

ASUS Maximus VIII Hero

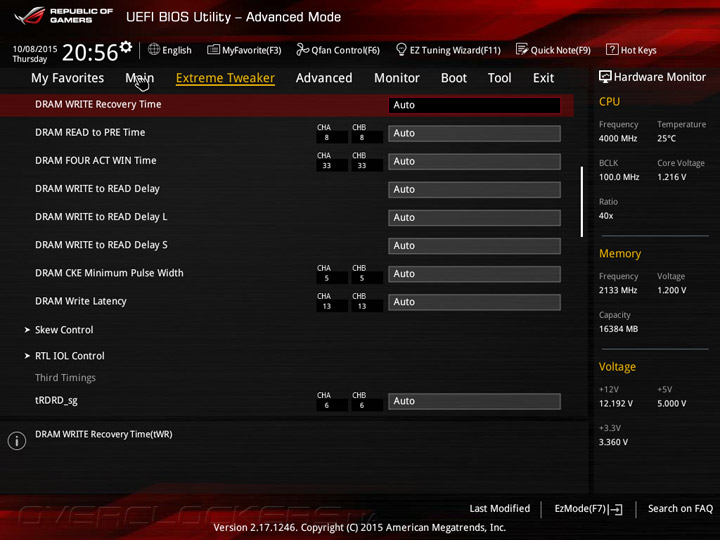

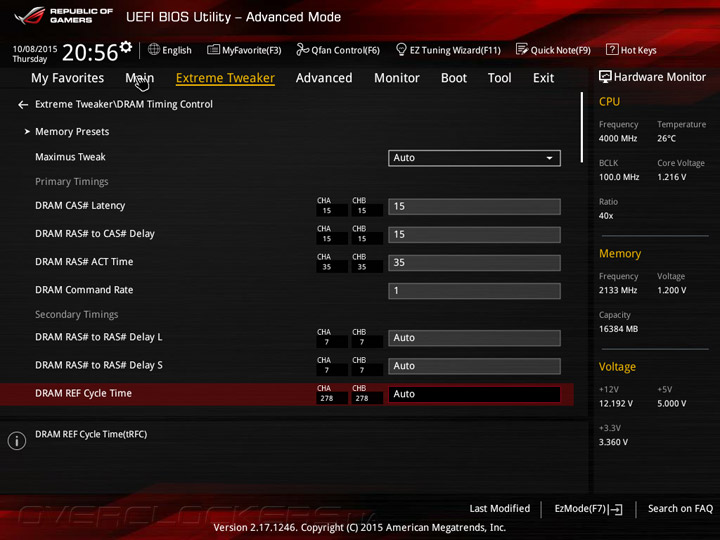

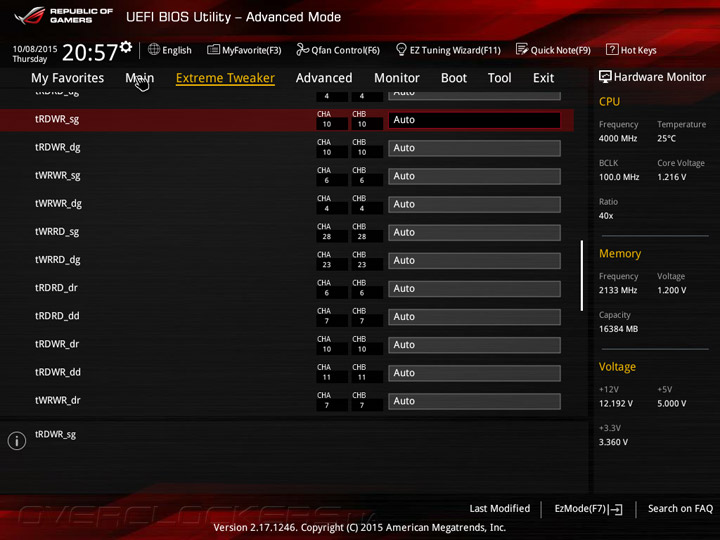

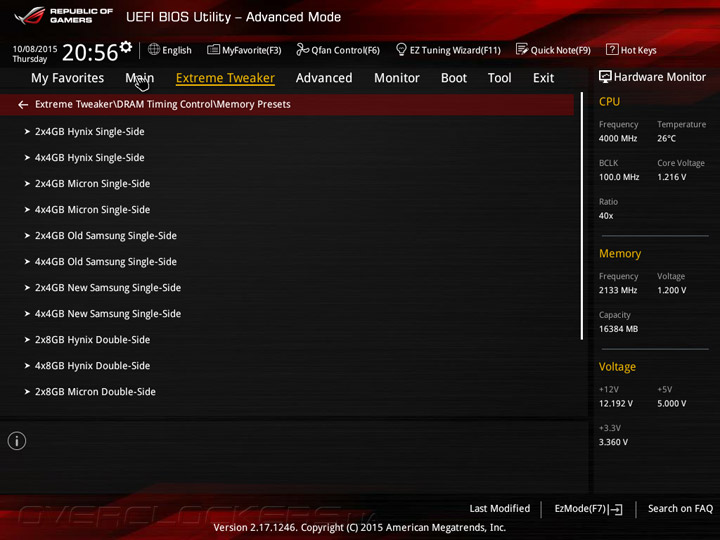

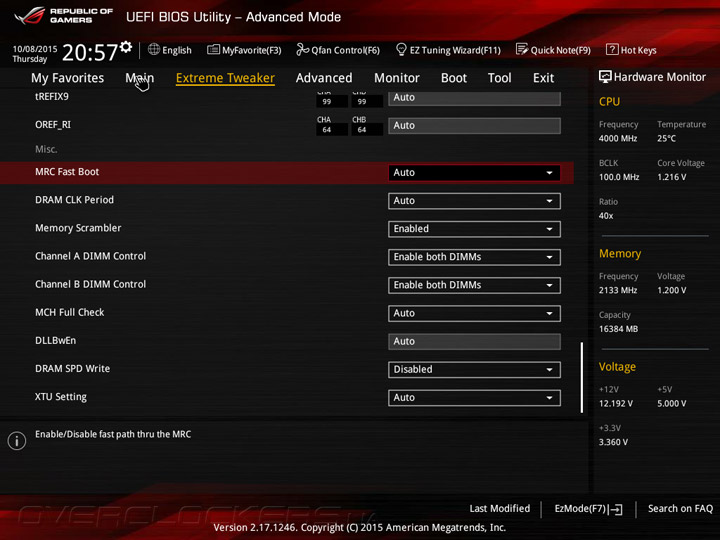

Для установки таймингов и других параметров модулей ОЗУ служит подменю DRAM Timing Control, которое позволяет выбрать один из нескольких предустановленных наборов настроек, тогда как опытные пользователи имеют возможность задать все необходимые значения вручную.

ASUS Maximus VIII Hero

ASUS Maximus VIII HeroASUS Maximus VIII HeroASUS Maximus VIII HeroASUS Maximus VIII Hero

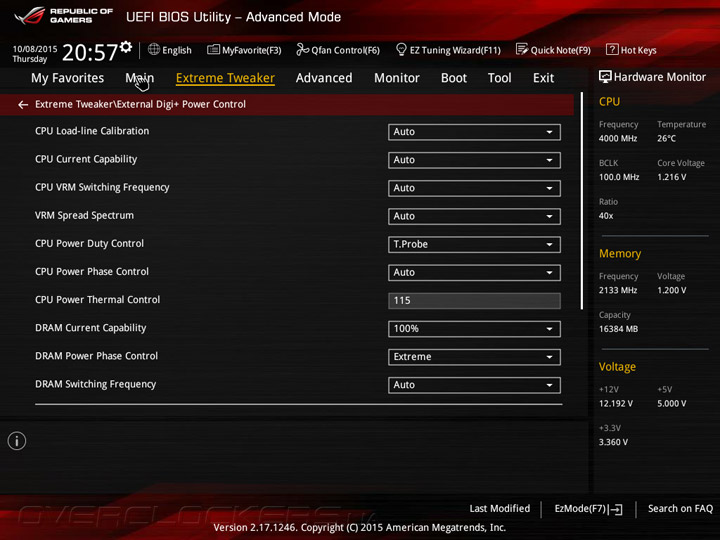

За управление цифровой подсистемой питания отвечает вкладка Digi+ Power Control, где задается работа функции Lod-line Calibration для центрального процессора, частота переключения силовых элементов и настраивается отключение части фаз VRM в моменты простоя, а также конфигурируется регулятор напряжения модулей оперативной памяти.

ASUS Maximus VIII HeroASUS Maximus VIII Hero

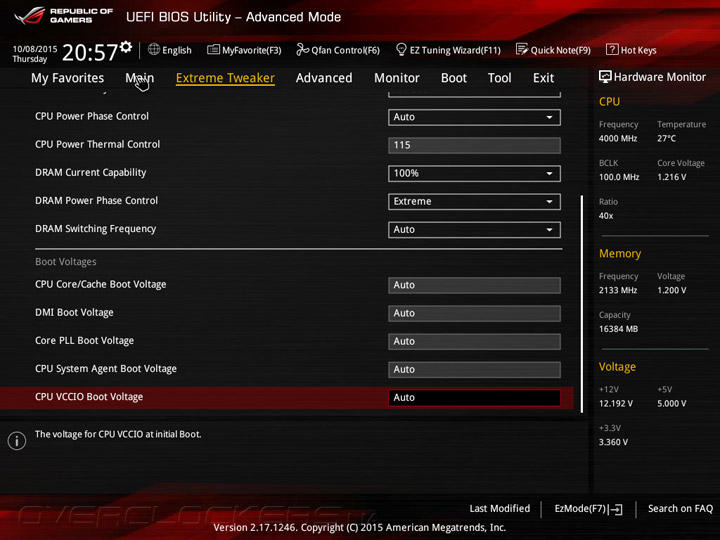

Здесь же задается ряд второстепенных напряжений, перечисленных в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core/Cache Boot Voltage 0,6–1,7 0,005
DMI Boot Voltage 0,3–1,9 0,01
Core PLL Boot Voltage 0,7–1,6 0,00625
CPU System Agent Boot Voltage 0,7–1,8 0,0125
CPU VCCIO Boot Voltage 0,7–1,8 0,0125

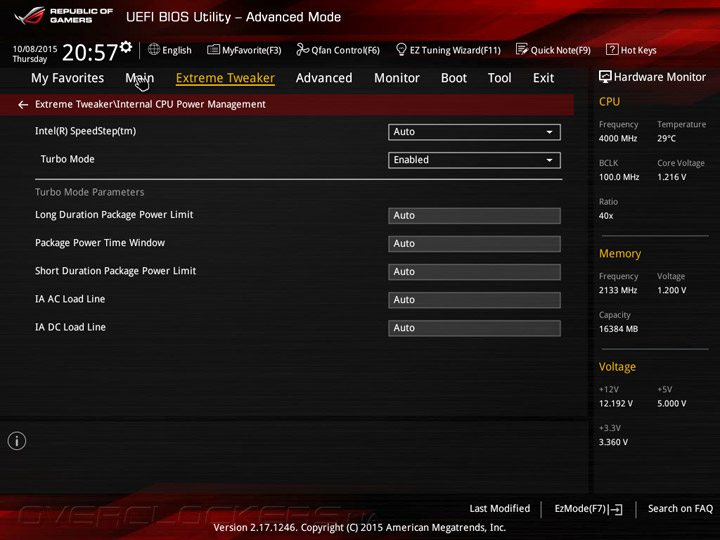

Настройки технологии Intel Turbo Boost и функции энергосбережения EIST находятся в подразделе CPU Power Management, где, в том числе, устанавливаются лимиты потребляемой центральным процессором мощности.

ASUS Maximus VIII Hero

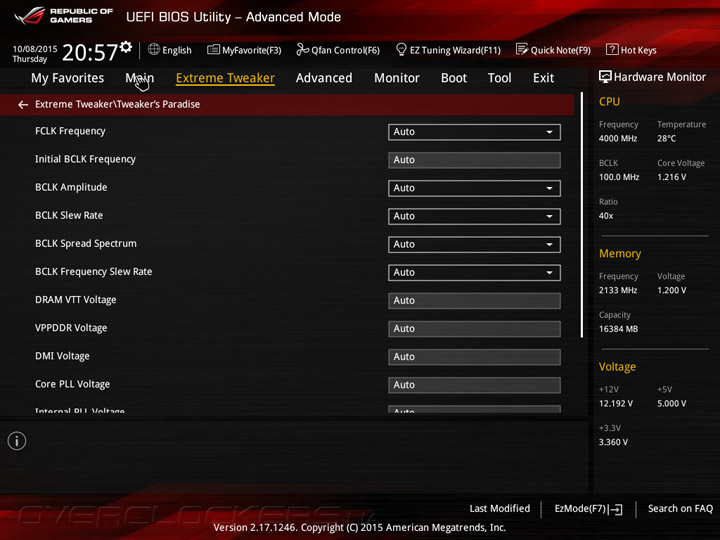

Опытным пользователям, претендующим на рекордный оверклокинг, пригодится подменю Tweaker's Paradise, где задается тонкие настройки генератора базовой частоты.

ASUS Maximus VIII HeroASUS Maximus VIII Hero

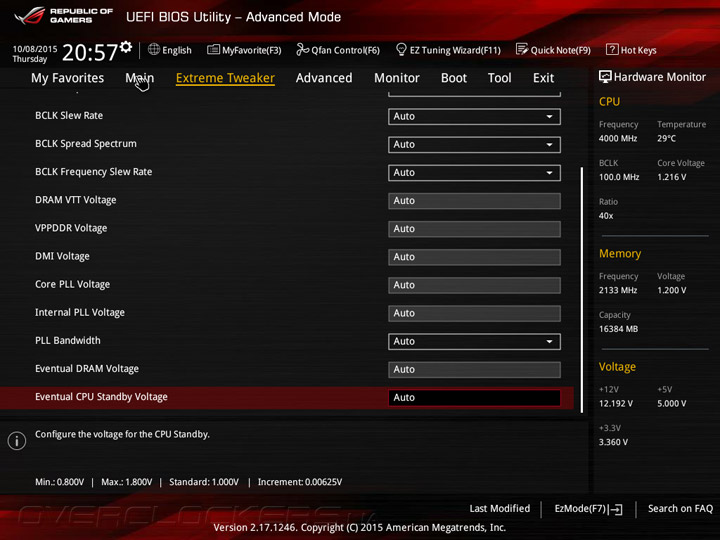

Помимо того Tweaker's Paradise позволяет регулировать некоторые напряжения, диапазоны и шаг которых приведены ниже:

Параметр Диапазон напряжений, В Шаг, В
DRAM VTT Voltage 0,5–1,3 0,00625
VPPDDR Voltage 1,865–3,135 0,005
DMI Voltage 0,3–1,9 0,01
Core PLL Voltage 0,7–1,6 0,00625
Internal PLL Voltage 0,9–1,845 0,015
Eventual DRAM Voltage 1,00–2,00 0,005
Eventual CPU Stanby Voltage 0,8–1,8 0,00625

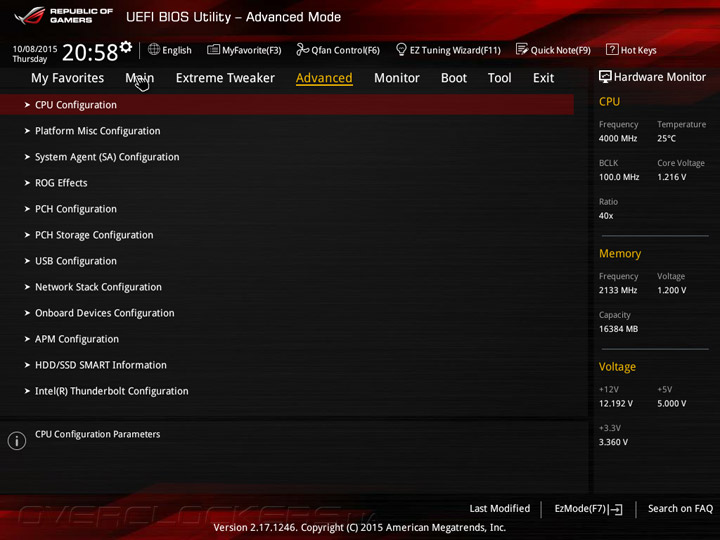

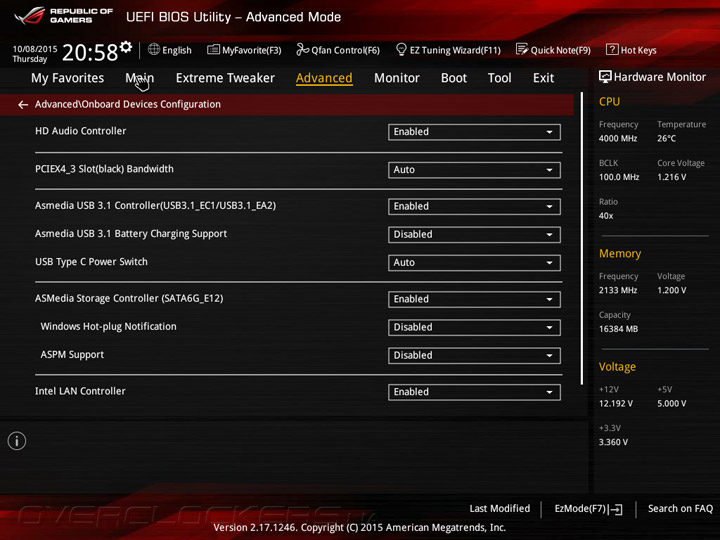

За управление системной логикой и возможностями расширения отвечает раздел Advanced.

ASUS Maximus VIII Hero

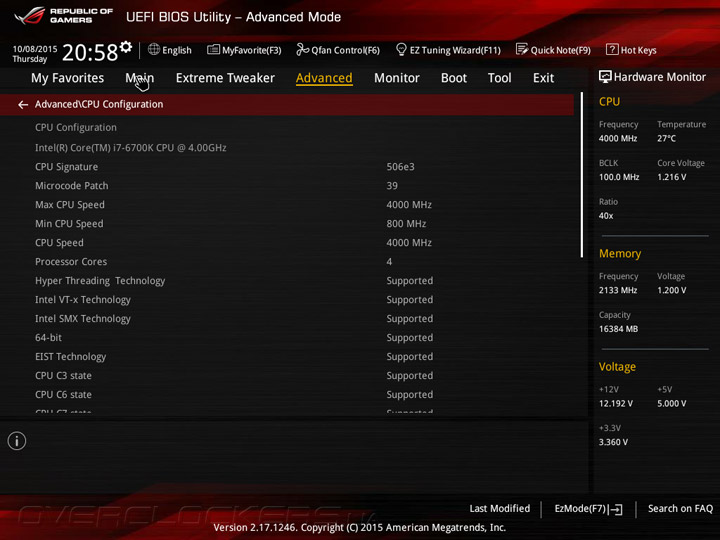

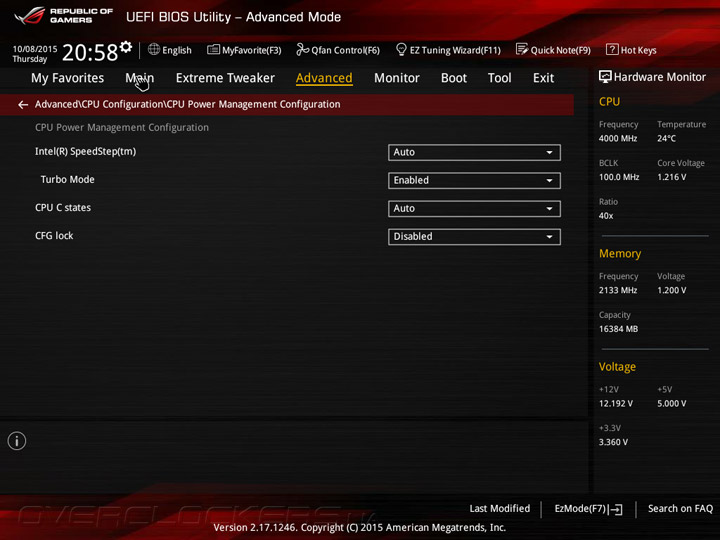

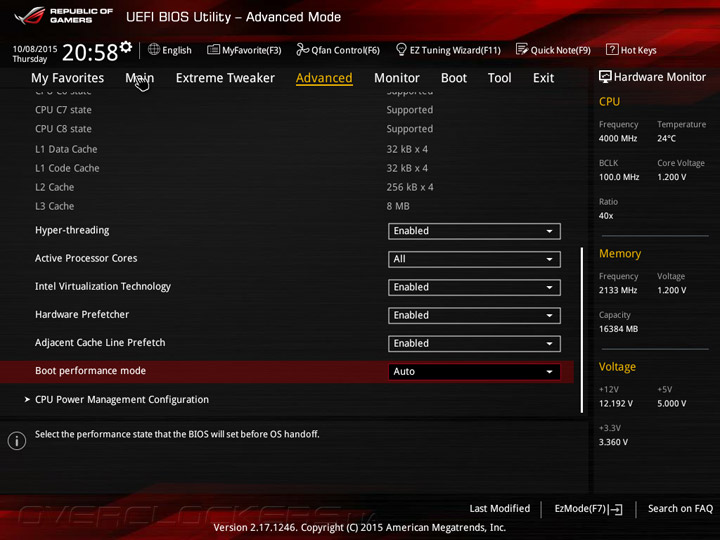

Вкладка CPU Configuration служит для отображения подробных сведений об установленном центральном процессоре, управления его специфическими функциями и настройки технологий энергосбережения.

ASUS Maximus VIII HeroASUS Maximus VIII HeroASUS Maximus VIII Hero

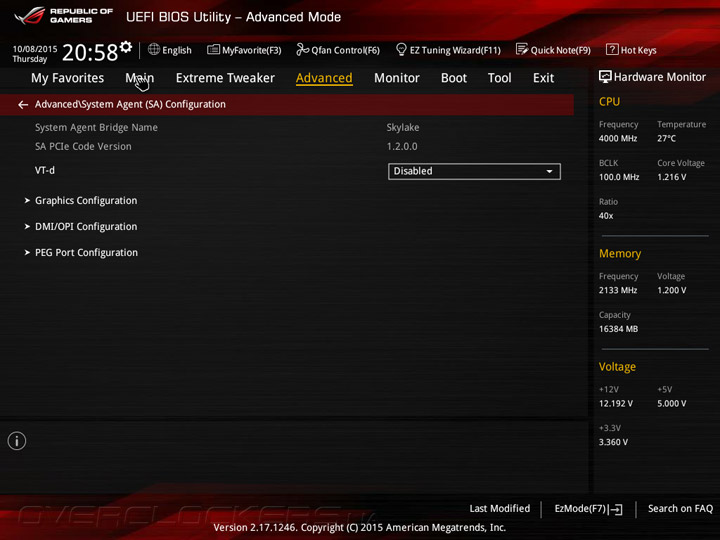

Меню System Agent (SA) Configuration отвечает за конфигурирование параметров встроенного северного моста, в том числе интегрированного графического ядра, подраздел ROG Effect служит для отключения светодиодной иллюминации, а на вкладке Onboard Device Configuration задаются режимы работы дополнительных контроллеров.

ASUS Maximus VIII HeroASUS Maximus VIII HeroASUS Maximus VIII Hero

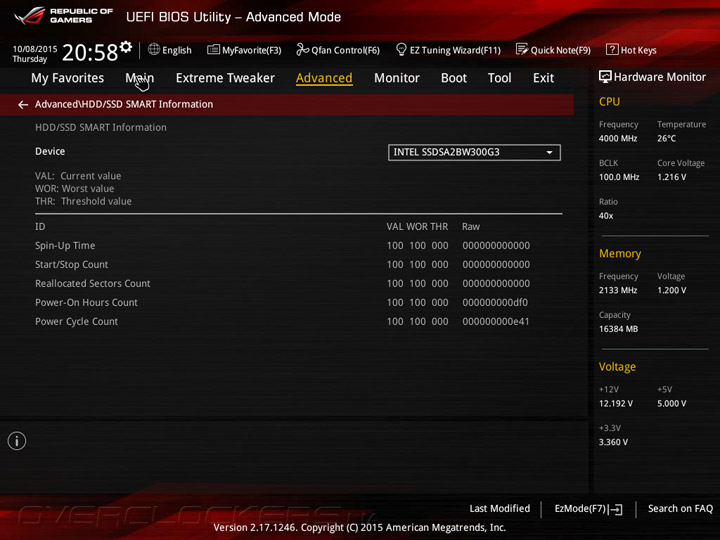

UEFI Setup новинки может похвастаться наличием функции HDD SMART Information для контроля параметров S.M.A.R.T. (Self-Monitoring, Analisys and Reporting Technology) дисковых накопителей.

ASUS Maximus VIII Hero

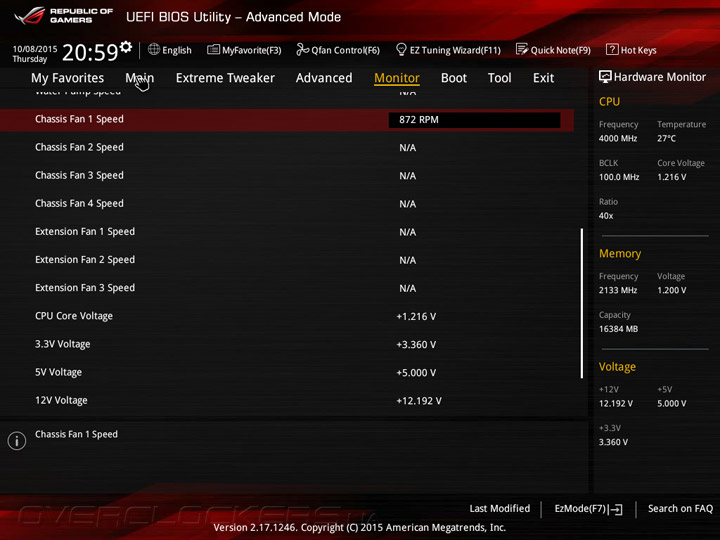

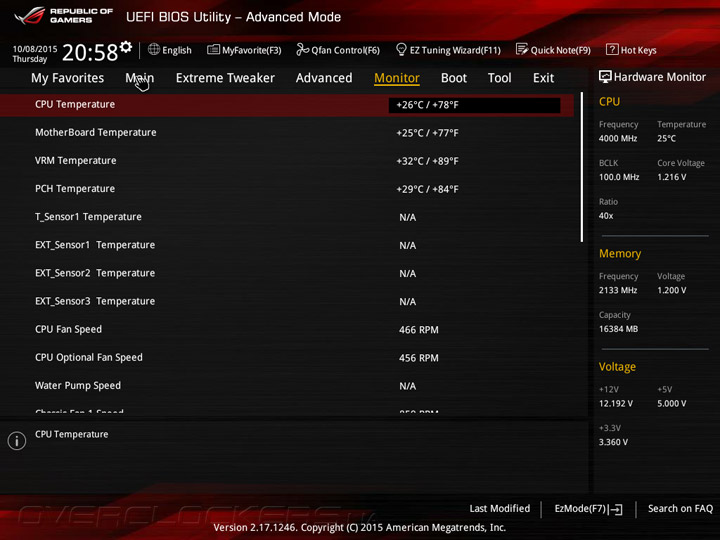

Аппаратный мониторинг и управление системой охлаждения находятся в разделе Monitor. Здесь выводятся показания четырёх встроенных и одной внешнего термопар, а также температуры с трех сенсоров, подключаемых к плате расширения Fan Extension Card, данные с десяти тахометрических датчиков и значения пяти напряжений.

ASUS Maximus VIII HeroASUS Maximus VIII Hero

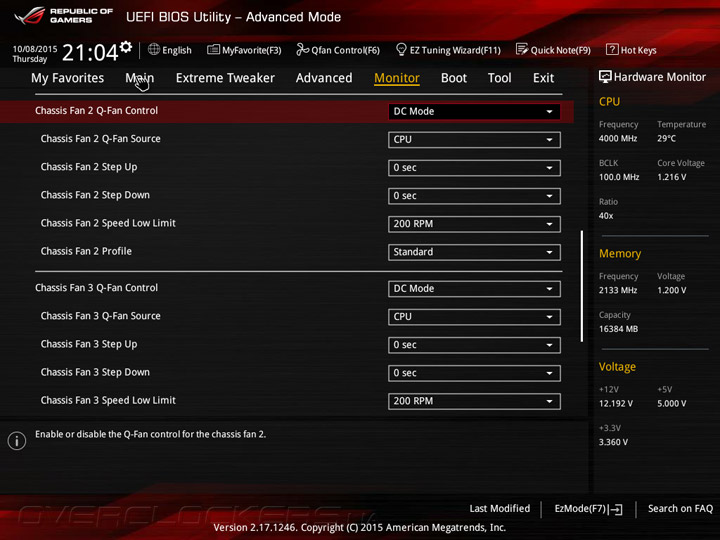

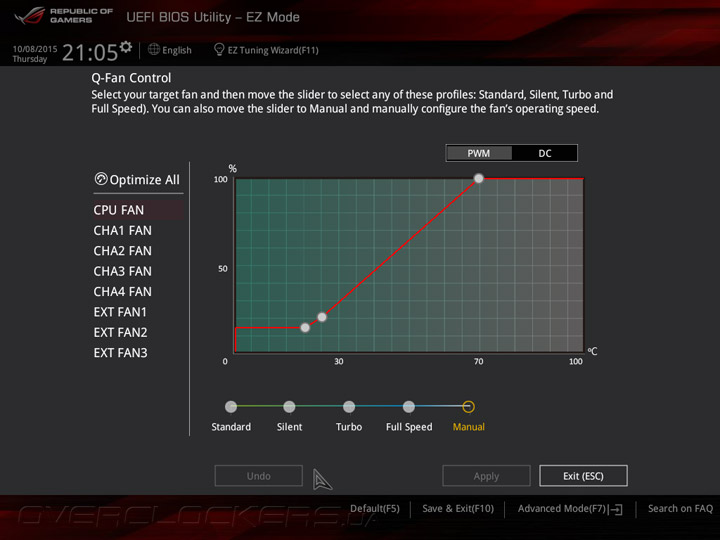

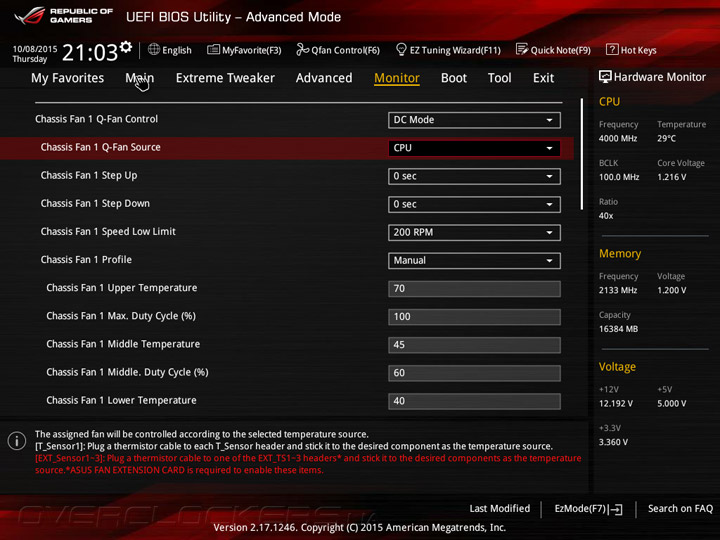

Здесь же задаются режимы работы семи основных и трех дополнительных вентиляторов, для которых пользователи могут выбрать один из трех предустановленных профилей, установить необходимую частоту вращения вручную или привязать скорости «карлсонов» к показаниям одного из температурных датчиков.

ASUS Maximus VIII HeroASUS Maximus VIII HeroASUS Maximus VIII Hero

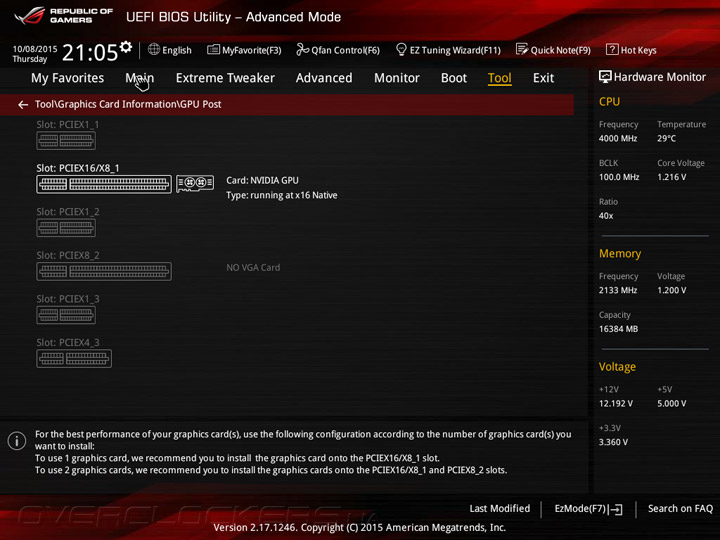

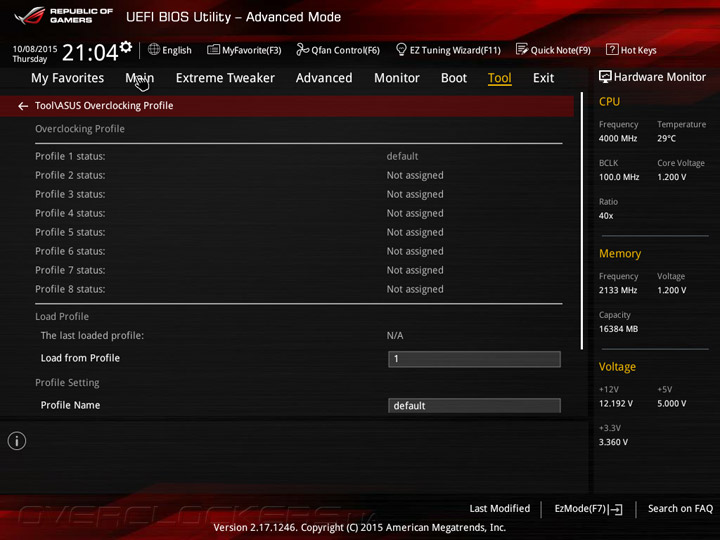

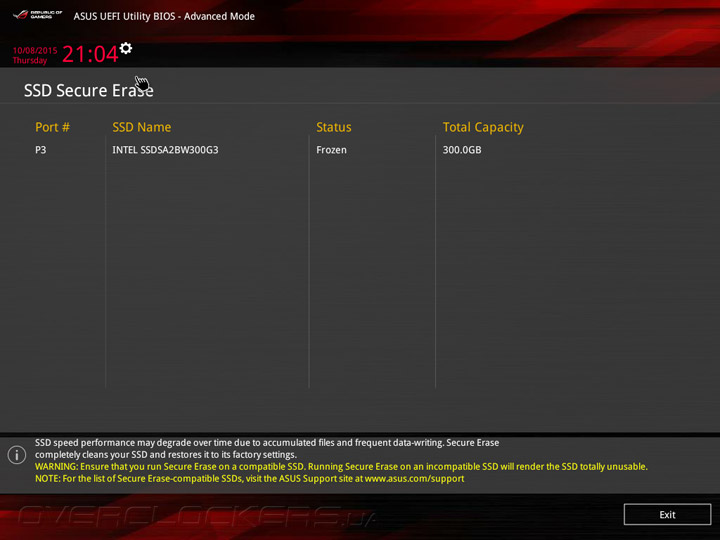

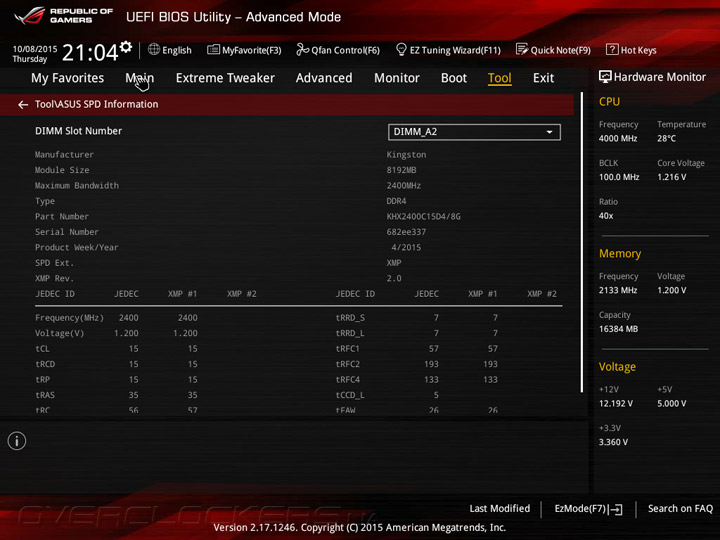

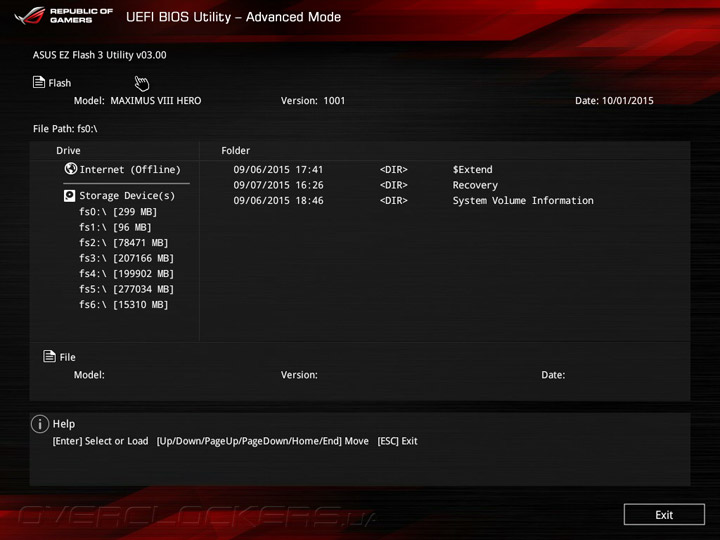

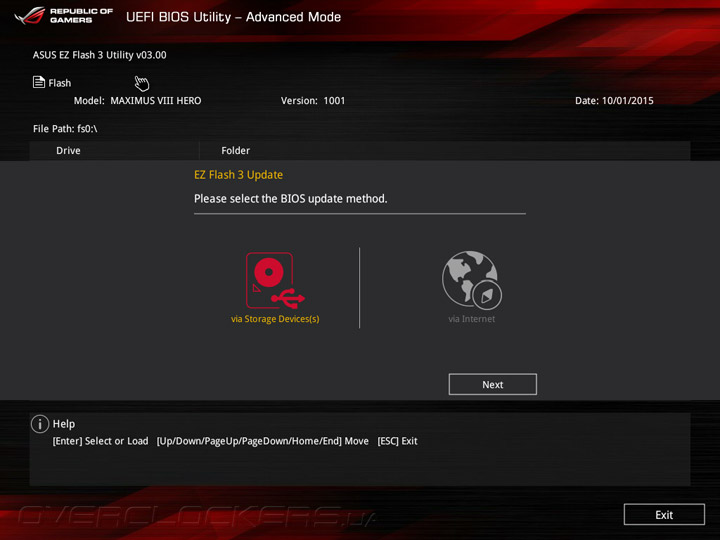

Меню настройки Maximus VIII Hero оснащено утилитой для обновления управляющего микрокода EZ Flash 3 с возможностью загрузки свежей прошивки из Сети, функцией SSD Secure Erase для низкоуровневой очистки твердотельных накопителей, а также возможностью сохранения восьми профилей с настройками.

ASUS Maximus VIII HeroASUS Maximus VIII HeroASUS Maximus VIII HeroASUS Maximus VIII Hero

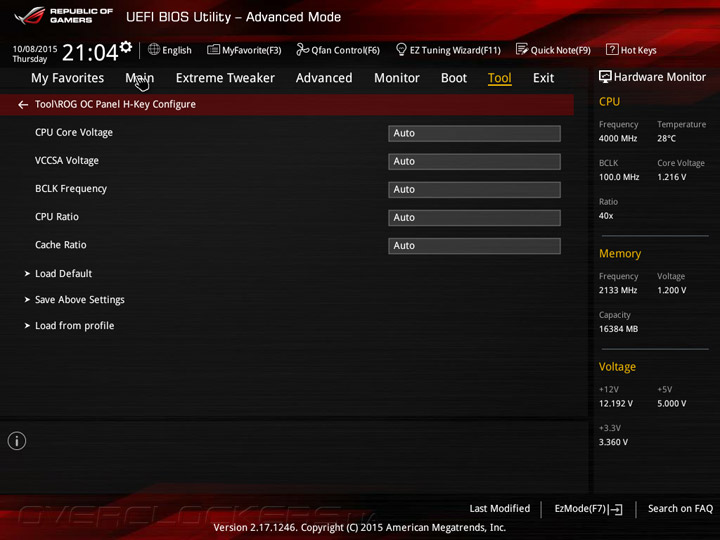

Помимо того UEFI Setup позволяет наладить взаимодействие с внешним модулем управления OC Panel, просмотреть подробную информацию, зашитую в SPD модулей ОЗУ, и проконтролировать использование слотов расширения.

ASUS Maximus VIII HeroASUS Maximus VIII HeroASUS Maximus VIII Hero

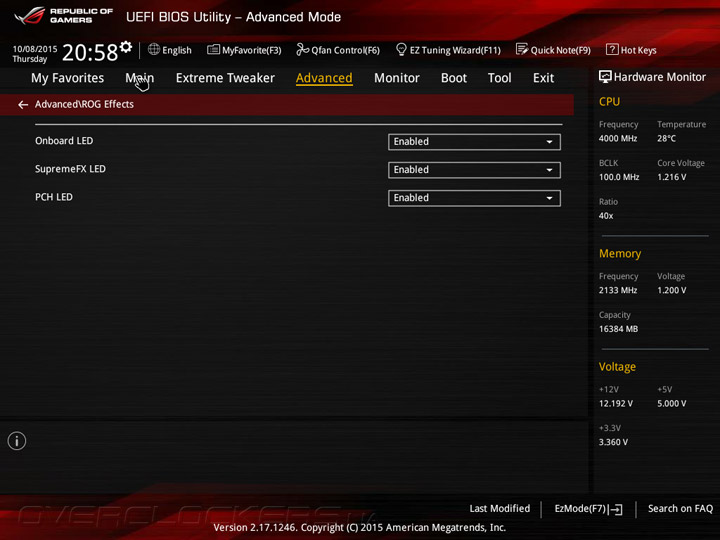

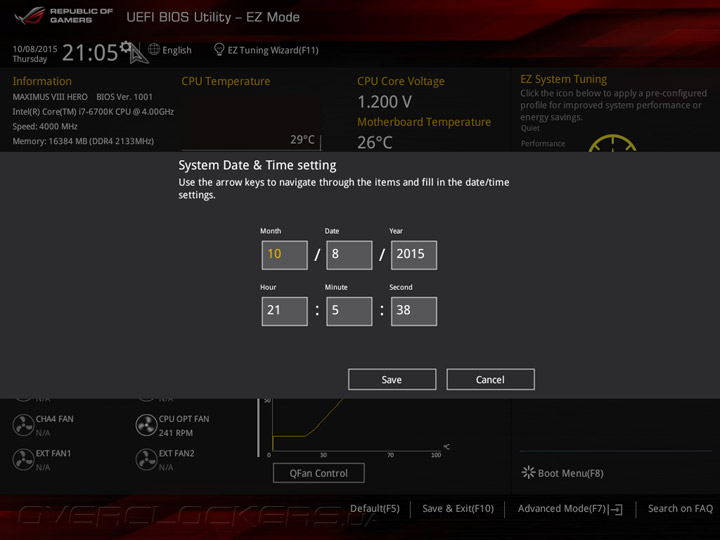

Также Advanced Mode, в котором доступны абсолютно все настройки материнской палаты, прошивка новинки предлагает режим EZ Mode, предназначенный для базовой конфигурации устройства. В нем пользователи могут получить краткую информацию о процессоре и модулях ОЗУ, а также версии управляющего микрокода системной платы, проконтролировать показания датчиков аппаратного мониторинга, активировать профили X.M.P., задать дату, время и порядок инициализации загрузочных устройств, настроить режим работы вентиляторов.

ASUS Maximus VIII HeroASUS Maximus VIII HeroASUS Maximus VIII Hero

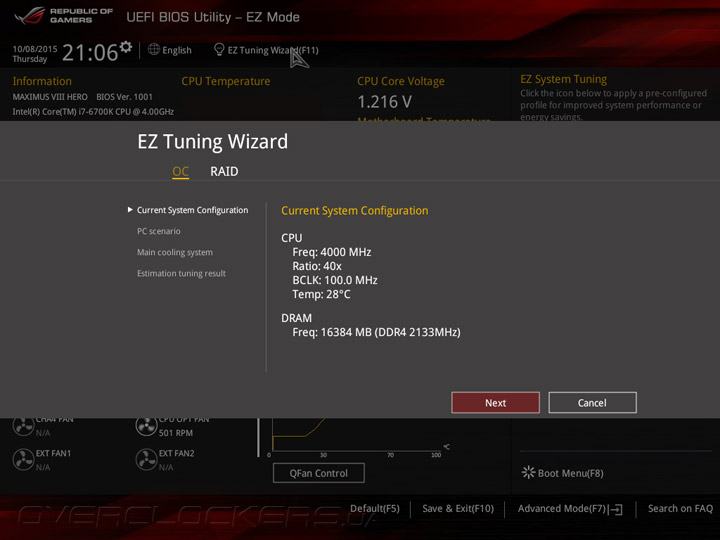

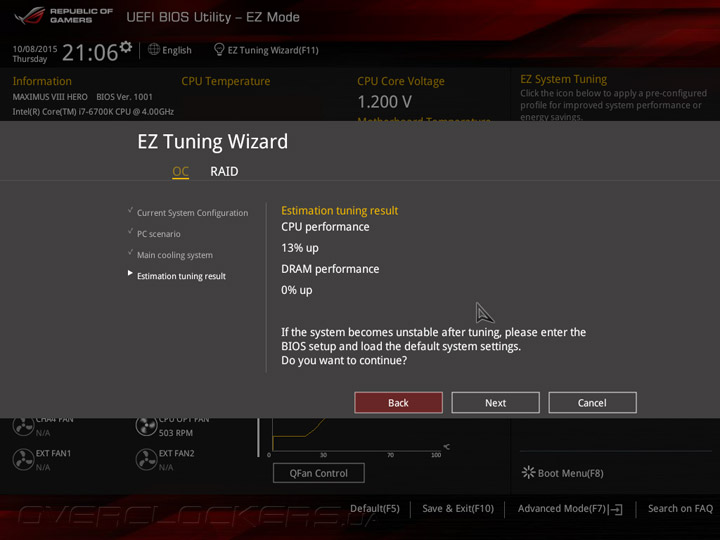

Для повышения производительности можно воспользоваться мастером настройки EZ Tuning Wizard, который дает возможность оптимизировать быстродействие в зависимости от выполнимых задач и типа системы охлаждения.

ASUS Maximus VIII HeroASUS Maximus VIII Hero

В итоге, EZ Mode отлично подойдет для новичков и тех пользователей, которые не желаются разбираться в премудростях UEFI Setup, тогда как опытные оверклокеры для достижения наивысшего быстродействие наверняка воспользуются расширенным режимом.


Комплектное ПО

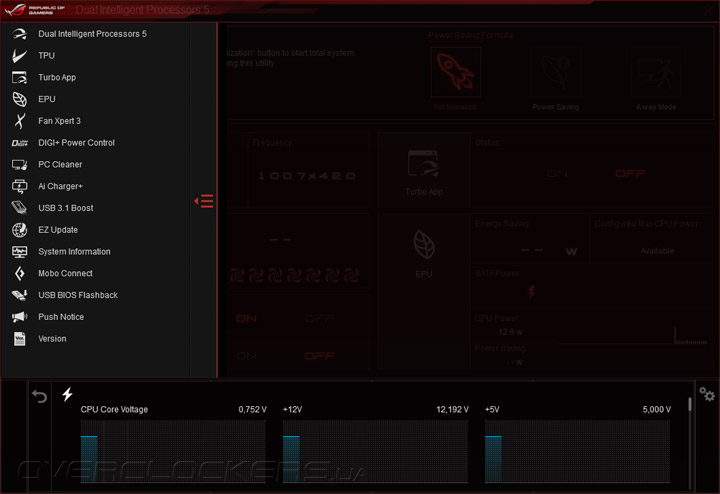

Программная составляющая комплекта поставки Maximus VIII Hero представлена всеми необходимыми драйверами и набором разнообразного фирменного ПО, которое существенно расширяет функциональность материнской платы. Центральное место занимает приложение Ai Suite 3, предназначенное для разгона, управления системой охлаждения, аппаратного мониторинга и много другого. В состав программы входят отдельные функциональные модули, объединенные общим интерфейсом. В нижней части окна всегда доступна информационная панель, на которую выводятся показания аппаратного мониторинга, выбрав «мышью» группу датчиков можно увидеть динамику изменения отдельных параметров. Кроме того, есть возможность настроить пороговые значения, по достижению которых сработает оповещение.

ASUS Maximus VIII HeroASUS Maximus VIII HeroASUS Maximus VIII Hero

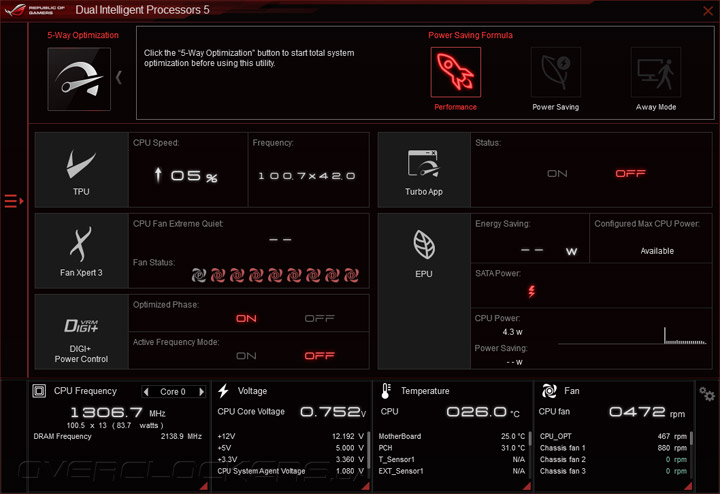

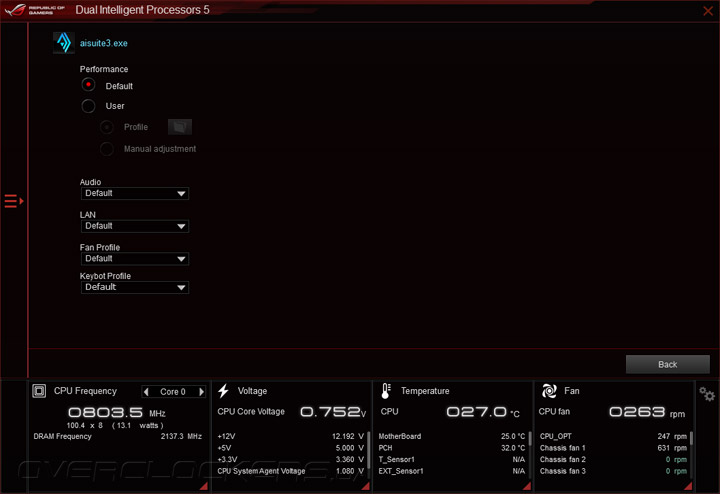

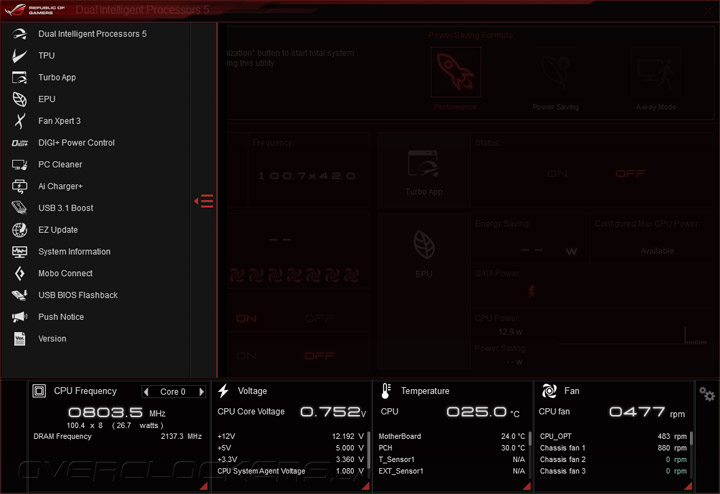

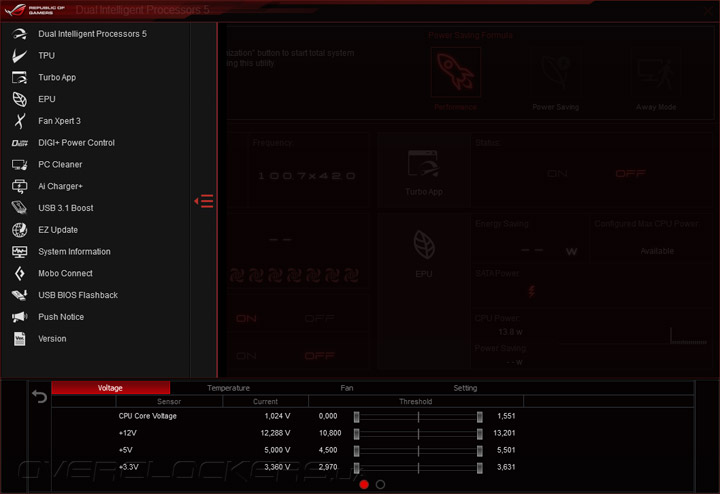

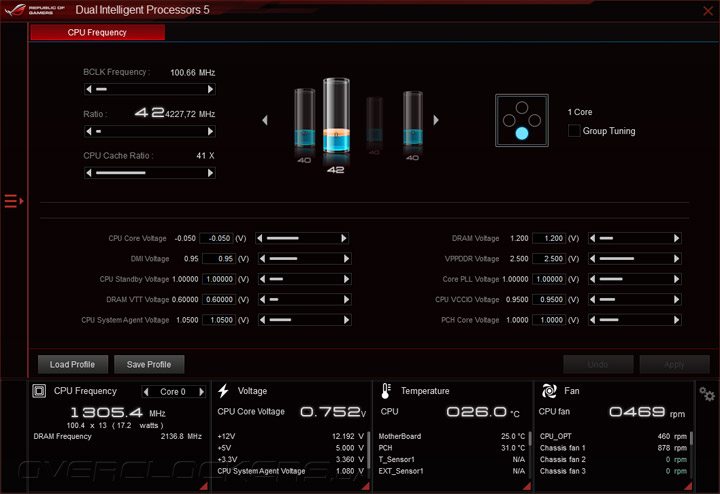

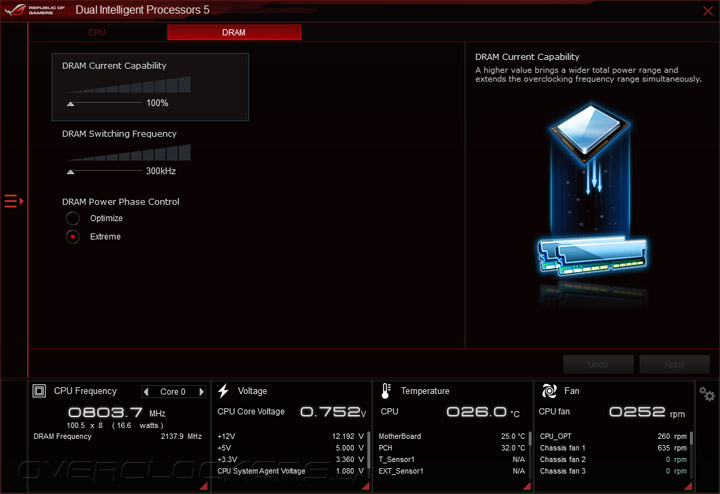

Интерфейс программного модуля Dual Intelligent Processor 5 выполнен в виде панели приборов, на которой отображаются статусы отдельных утилит.

ASUS Maximus VIII Hero

Подпрограмма TPU служит для управления параметрами разгона. Пользователи могут регулировать базовую частоту, коэффициенты умножения процессора и напряжения на всех основных узлах материнской платы.

ASUS Maximus VIII Hero

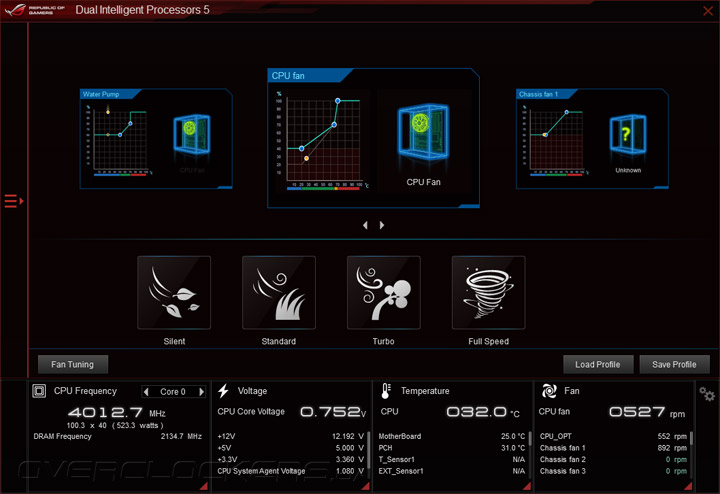

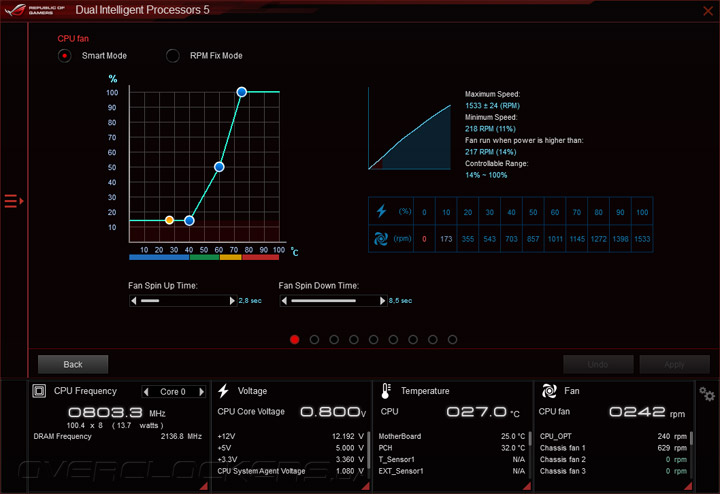

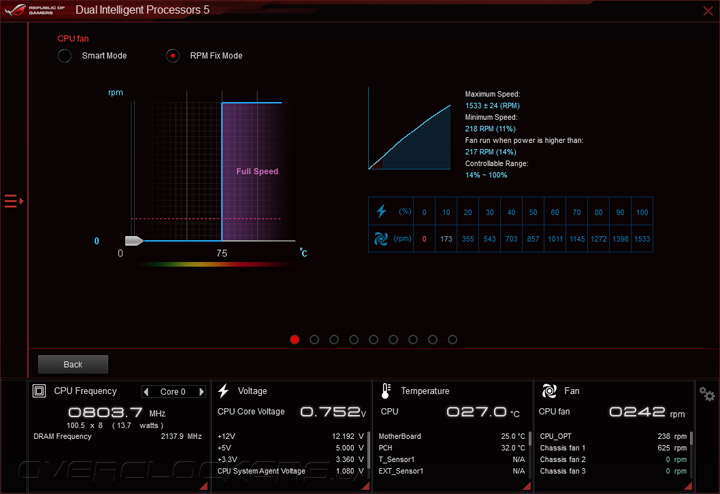

За управление вентиляторами отвечает утилита Fan Xpert 3, с помощью которой выполняется калибровка и определение местоположения каждой крыльчатки, задается один из четырех предустановленных профилей, а для опытных пользователей предоставляется возможность настройки автоматического режима и ручной регулировки скорости вращения.

ASUS Maximus VIII HeroASUS Maximus VIII HeroASUS Maximus VIII Hero

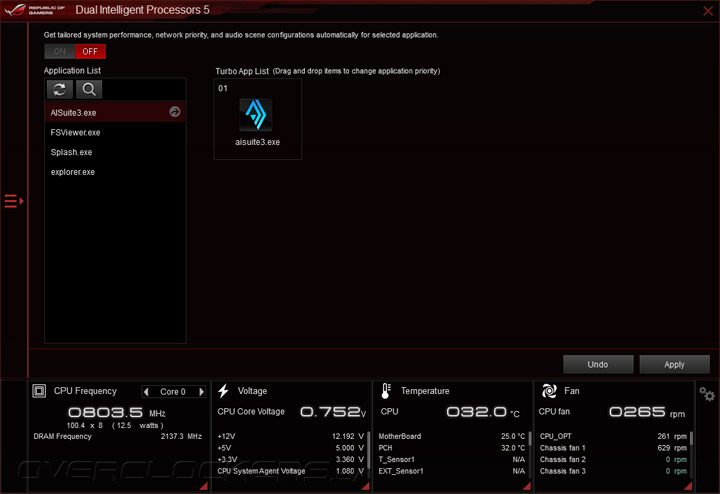

С помощью программного модуля Turbo APP для каждого запускаемого приложения задается индивидуальный режим быстродействия, профили работы звуковой и сетевой подсистем, а также набор настроек Keybot.

ASUS Maximus VIII HeroASUS Maximus VIII Hero

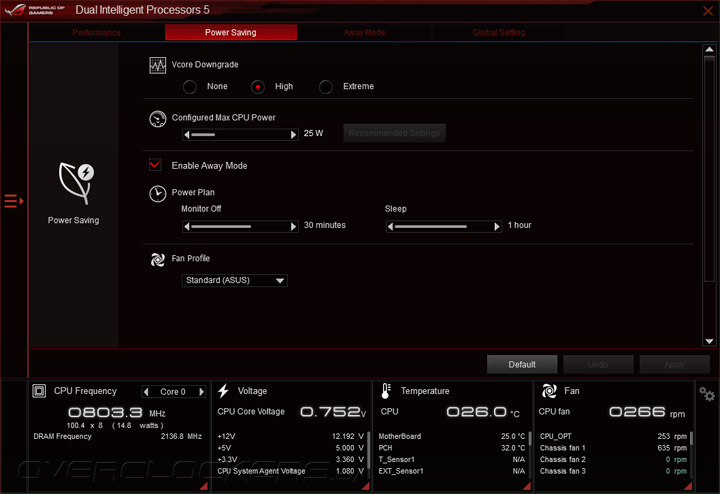

Для конфигурирования фирменной технологии энергосбережения EPU служит одноименная подпрограмма, которая позволяет добиться значительной экономии электроэнергии путем снижения напряжения на центральном процессоре и ограничении его потребляемой мощности.

ASUS Maximus VIII Hero

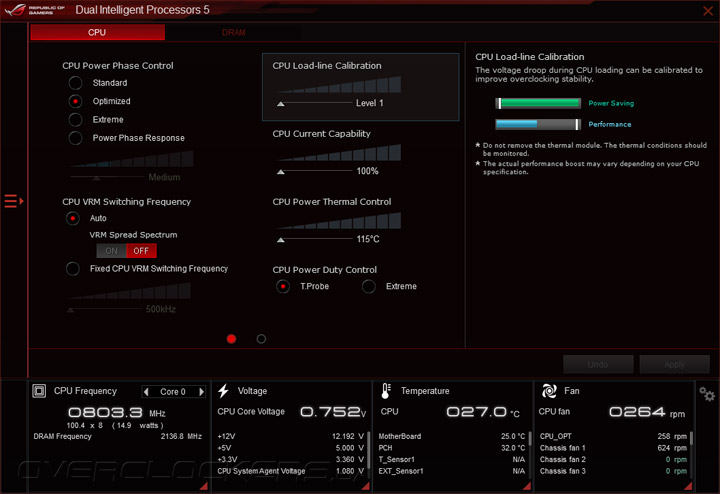

Наконец, за управление цифровой подсистемой питания отвечает утилита Digi+ Power Control, возможности которой аналогичны соответствующему разделу UEFI Setup.

ASUS Maximus VIII HeroASUS Maximus VIII Hero

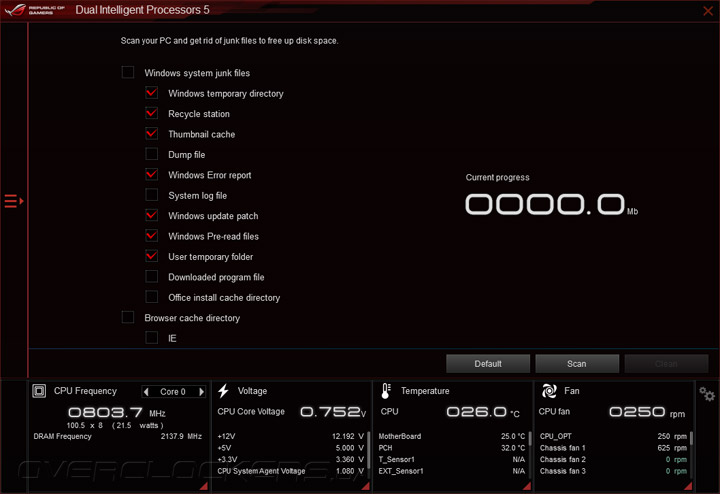

В составе Ai Suite 3 присутствует удобная функция PC Cleaner, предназначенная для очистки операционной системы от временных файлов.

ASUS Maximus VIII Hero

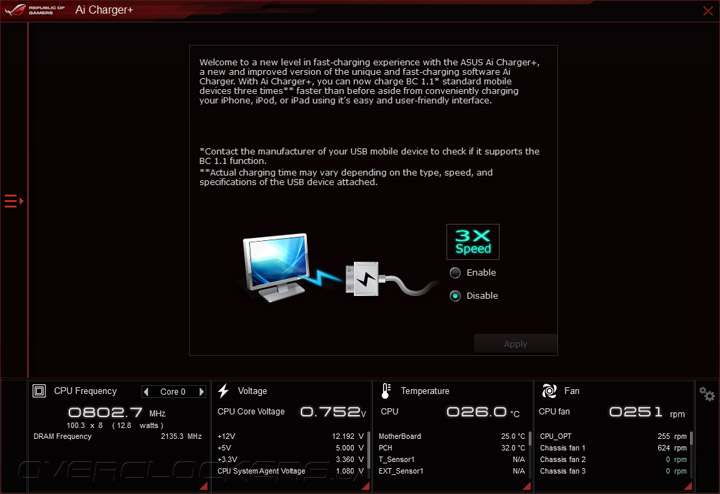

Пользователи, заряжающие свои гаджеты от портов USB, оценят наличие функции Ai Charger+, а для ускорения работы внешний накопителей можно воспользоваться приложением USB 3.1 Boost, которое активирует режим UASP (USB Attached SCSI Protocol).

ASUS Maximus VIII HeroASUS Maximus VIII Hero

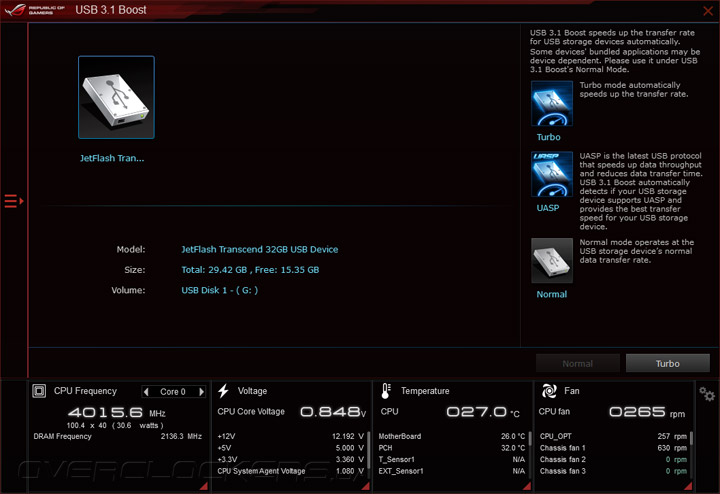

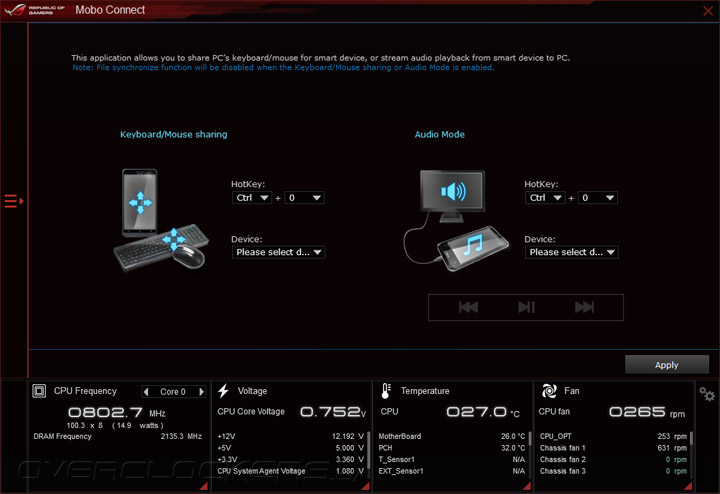

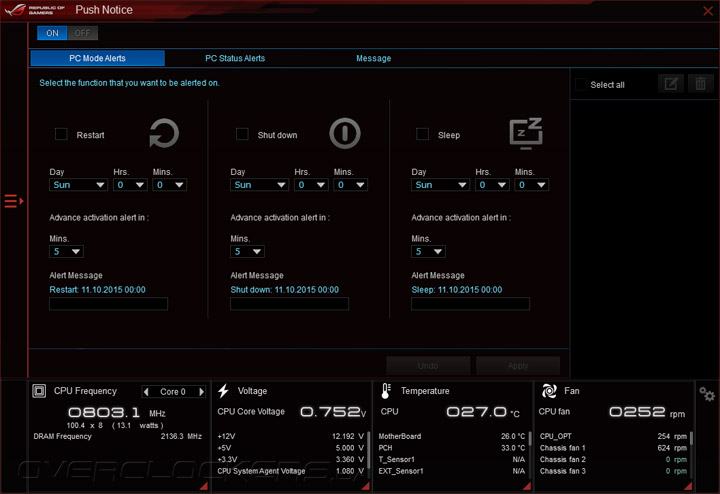

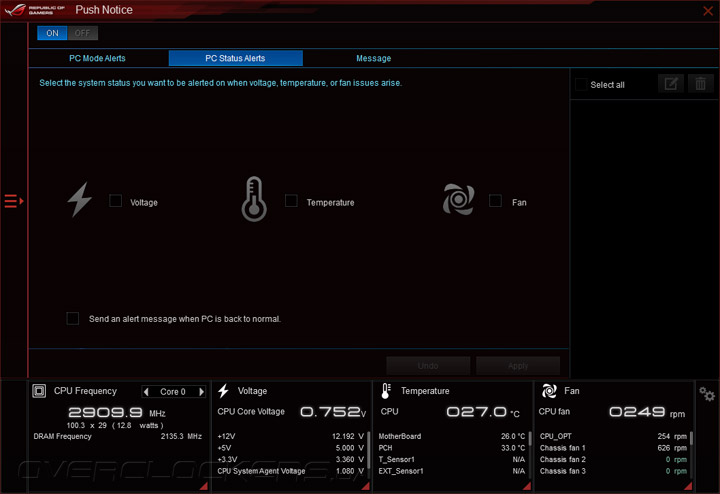

Среди возможностей программного продукта Ai Suite 3 следует отметить функцию Mobo Connect, позволяющую использовать клавиатуру и мышь, подключенные к ПК, на мобильном устройстве и транслировать звуковой поток с гаджета. Также можно отметить программный модуль Push Notice, предназначенный для задания расписания для отключения или перегрузки системного блока и отправки уведомлений при достижении критически показаний датчиков системного мониторинга.

ASUS Maximus VIII Hero

ASUS Maximus VIII HeroASUS Maximus VIII Hero

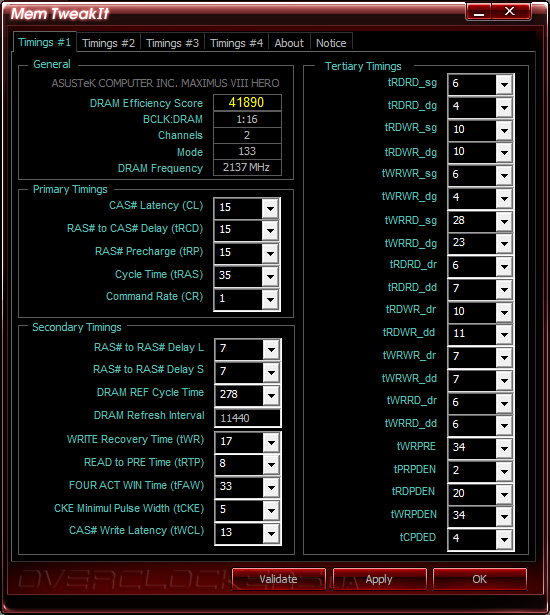

Вместе с Maximus VIII Hero поставляется программный продукт Mem TweakIt для управления таймингами подсистемы ОЗУ. Увы, приложение не справляется со своими обязанностями, но вместо регулировок его можно использоваться для получения подробной информации о режиме работы модулей оперативной памяти.

ASUS Maximus VIII Hero

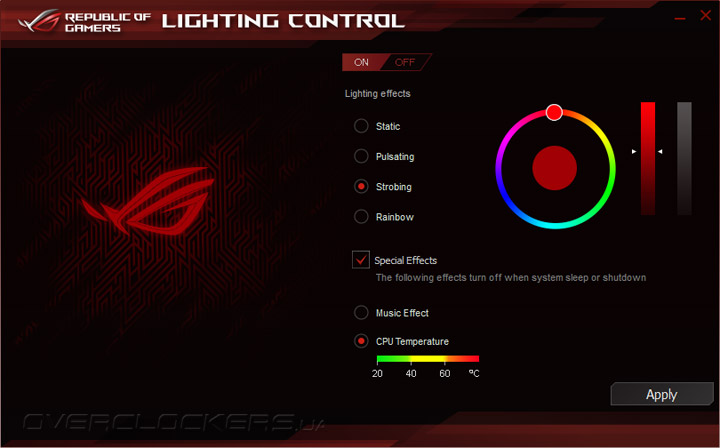

Приложение Lighting Control служит для настройки режима работы светодиодной подсветки чипсетного радиатора, причем, пользователи могут выбрать цвет и интенсивность свечения, а также задать различные спецэффекты, в том числе изменение цвета логотипа ROG в зависимости от температуры центрального процессора.

ASUS Maximus VIII Hero

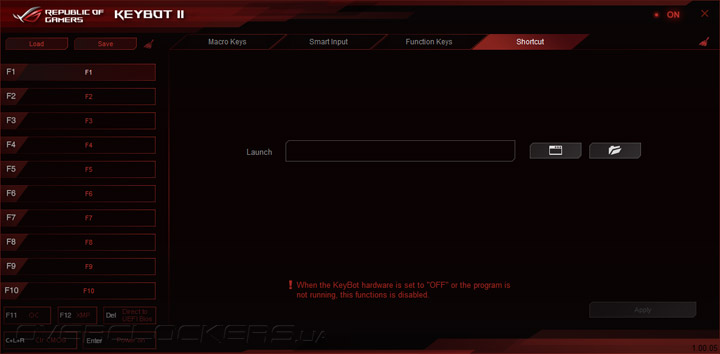

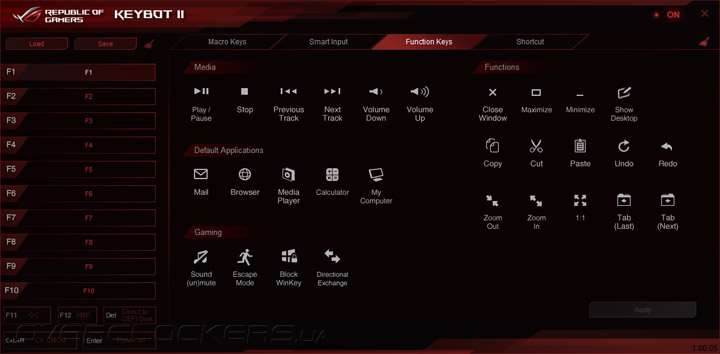

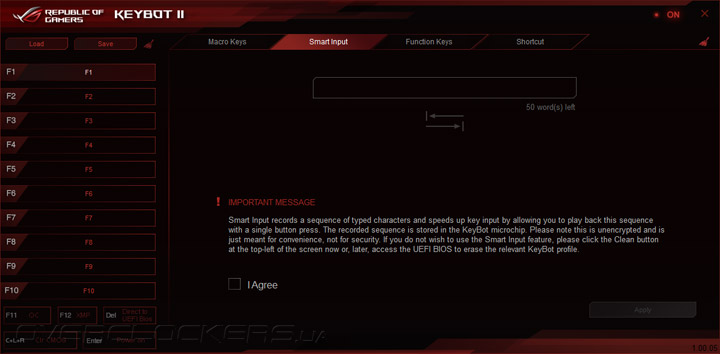

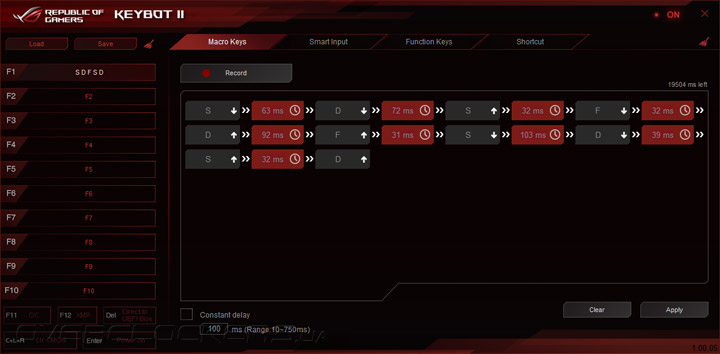

Новинка поддерживает фирменную технологию Keybot II, предназначенную для записи макрокоманд и автоматического ввода текста, назначения запуска приложений и переопределение мультимедийных функций на «горячие клавиши» для любой клавиатуры.

ASUS Maximus VIII HeroASUS Maximus VIII HeroASUS Maximus VIII HeroASUS Maximus VIII Hero

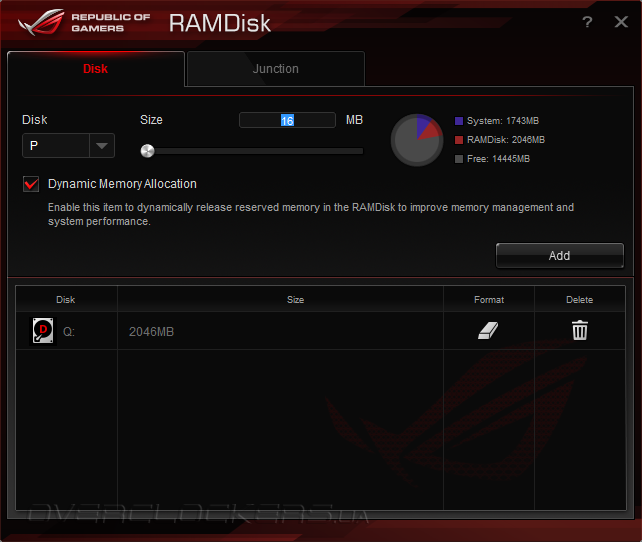

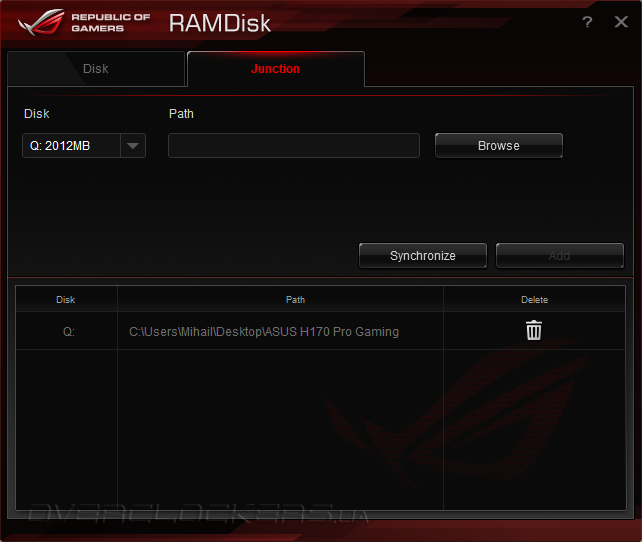

Помимо того, материнская плата комплектуется программой RAMDisk, которая позволяет создавать в области ОЗУ виртуальный логический диск и настраивать резервирование его содержимого.

ASUS Maximus VIII HeroASUS Maximus VIII Hero

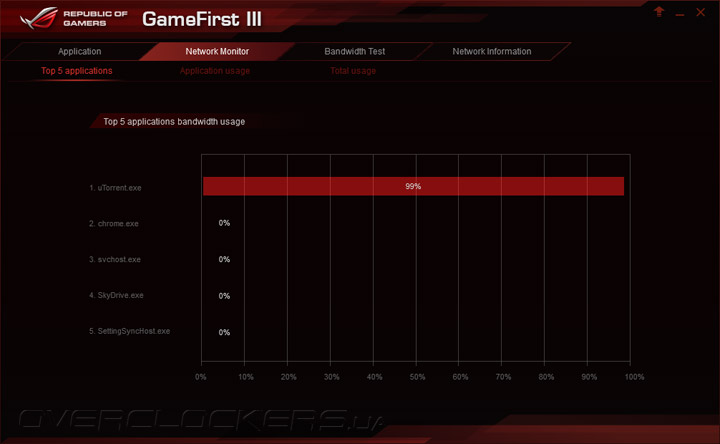

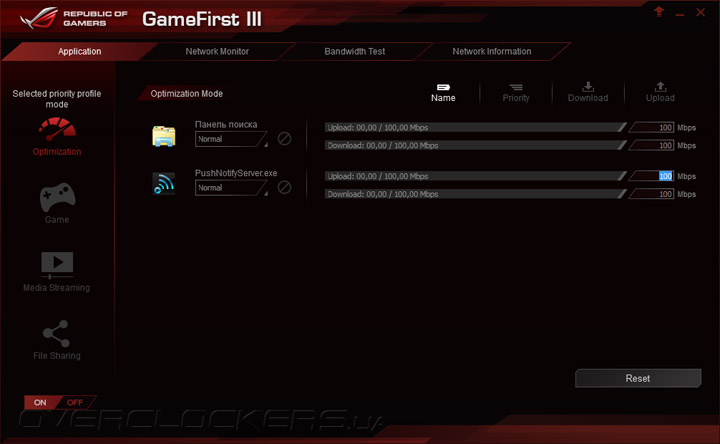

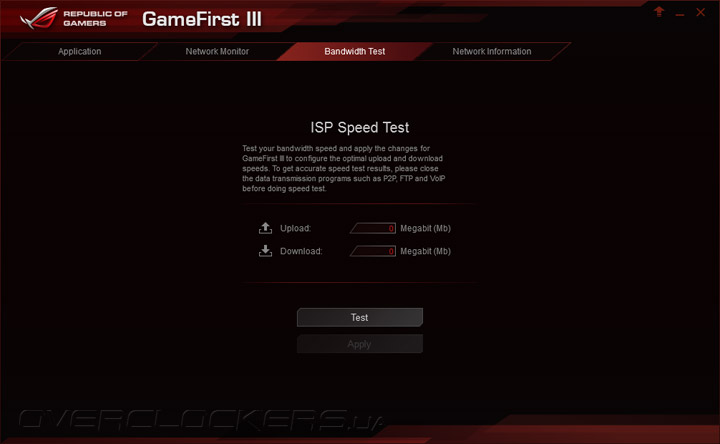

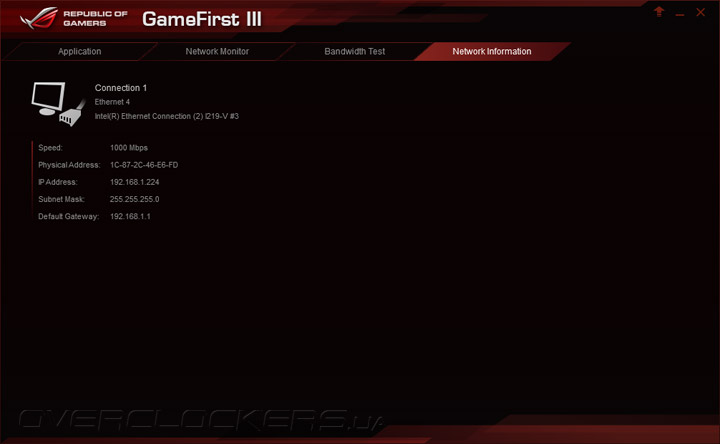

За управление полосой пропускания сетевого подключения отвечает утилита GameFirst III. Приложение позволяет выбрать один из четырех предустановленных профилей, параметры которых можно отредактировать, содержит монитор потребляемого трафика, дает возможность ограничить скорость соединения с Интернет, а также просмотреть текущие параметры сетевого подключения.

ASUS Maximus VIII HeroASUS Maximus VIII HeroASUS Maximus VIII HeroASUS Maximus VIII Hero

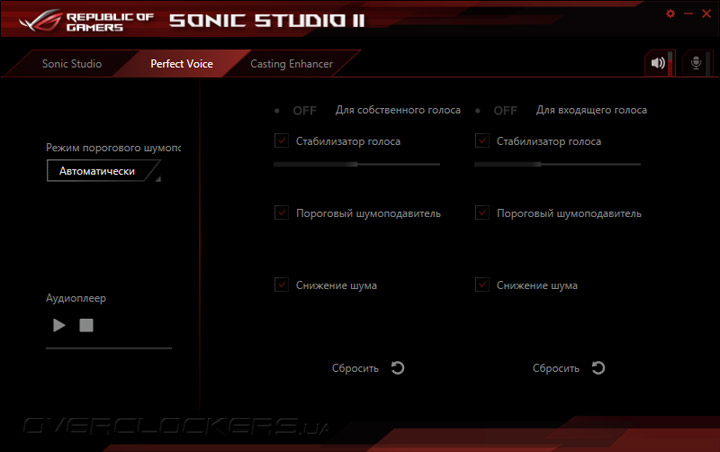

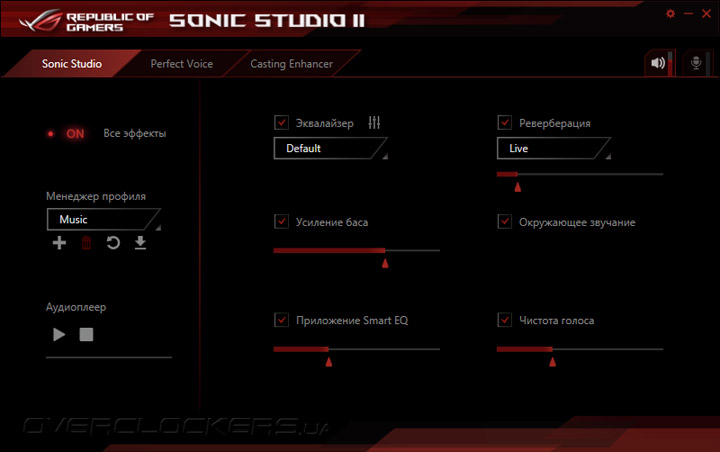

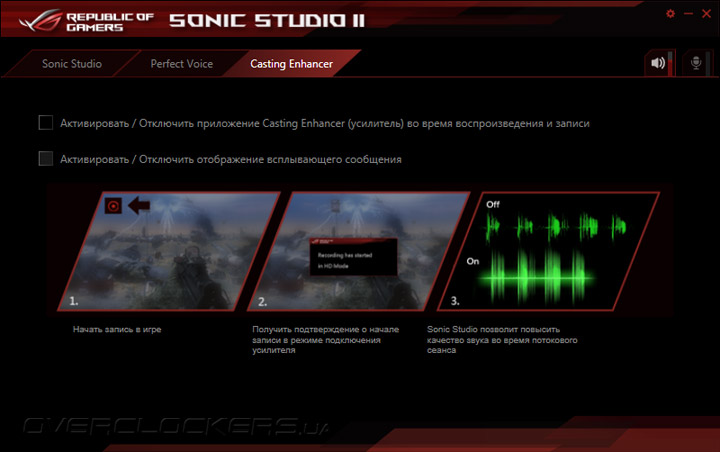

Наконец, для тонкой настройки звуковой подсистемы служит программный продукт Sonic Studio II, выполняющий программную обработку аудиопотока и обеспечивающий работу фирменной технологии Sonic Radar, которая позволяет определять направление к источнику звука в видеоиграх.

ASUS Maximus VIII HeroASUS Maximus VIII HeroASUS Maximus VIII Hero

Тестовый стенд

Проверка частотного потенциала и уровня производительности системной платы ASUS Maximus VIII Hero проходили в составе тестового стенда такой конфигурации:
  • процессор: Intel Core i7-6700K (4,0 ГГц, 4 ядра 8 потоков, 8 Мб кэш L3);
  • кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 150 мм, 1300 об/мин);
  • термопаста: Noctua NT-H1;
  • оперативная память: Kingston HX424C15FBK4/32 (2x8 ГБ, DDR4-2400, CL15-15-15-35);
  • видеокарта: Gigabyte GV-N770OC-2GD (GeForce GTX 770);
  • накопитель: Intel SSD 320 Series [//www.overclockers.ua] (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 8.1 64 bit;
  • драйвер чипсета: Intel Management Engine 11.0.0.1162, Intel INF Update Utility 10.1.1.7;
  • драйвер видеокарты: NVIDIA GeForce 355.82.
При тестировании в операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. Модули ОЗУ работали на частоте 2133 МГц с задержками 15-15-15-35-1Т, процессорные функции энергосбережения и технология Intel Turbo Boost функционировали в штатном режиме. В качестве соперниц для ASUS Maximus VIII Hero выступили системные платы ASUS H170 Pro Gaming, Maximus VIII Ranger и MSI Z170A Gaming Pro. Во время тестов «материнки» функционировали под управлением таких версий UEFI:
  • ASUS Maximus VIII Hero (UEFI Setup 1001 от 01.10.2015);
  • ASUS H170 Pro Gaming (UEFI Setup 0403 от 31.08.2015);
  • ASUS Maximus VIII Ranger (UEFI Setup 0801 от 01.09.2015);
  • MSI Z170A Gaming Pro (UEFI Setup 1.30 от 07.08.2015).
Для оценки быстродействия был задействован следующий набор приложений:

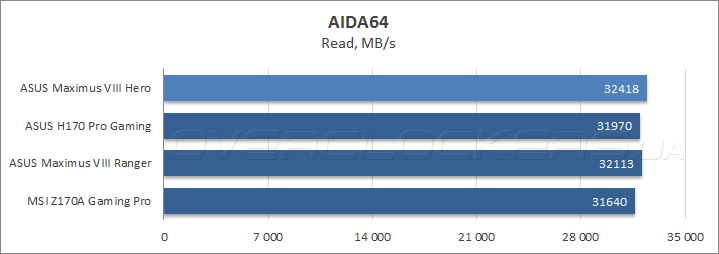

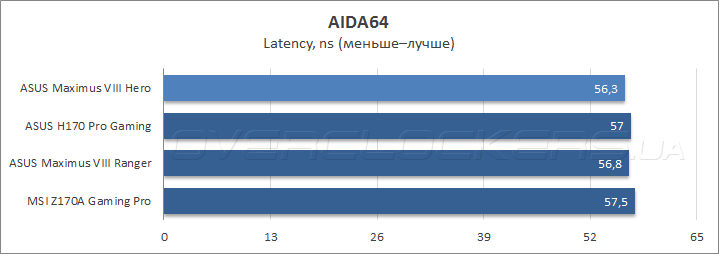

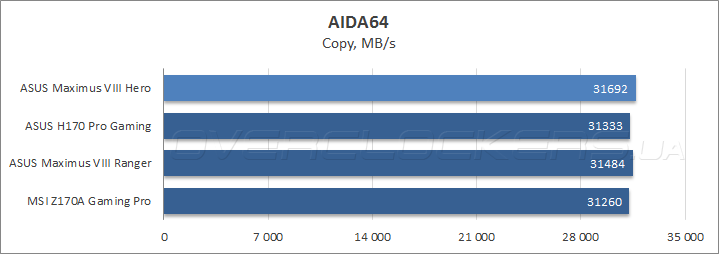

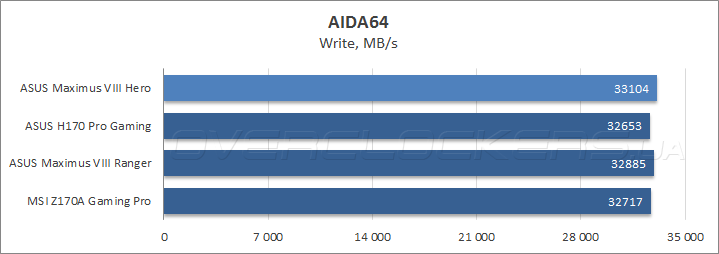

  • AIDA64 5.50.3600 (Cache & Memory Benchmark);

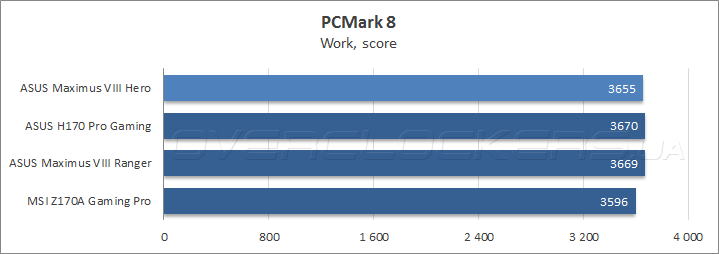

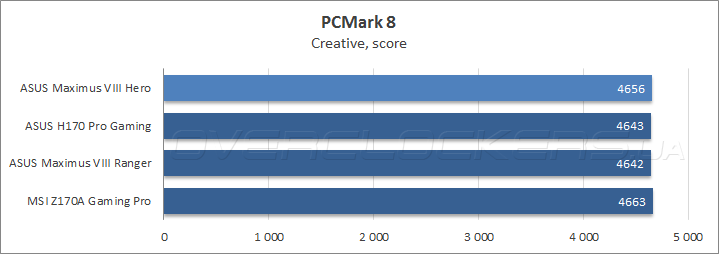

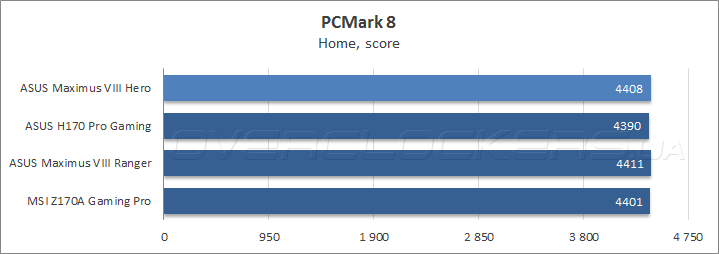

  • Futuremark PCMark 8 2.4.304;

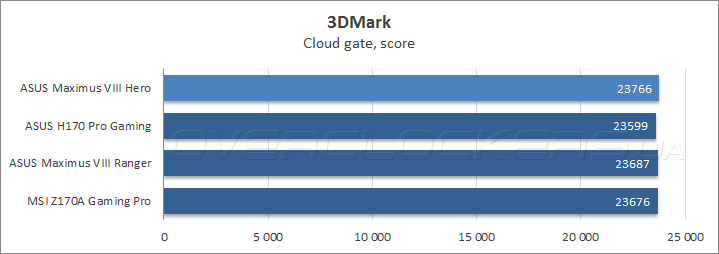

  • Futuremark 3DMark 1.5.915;

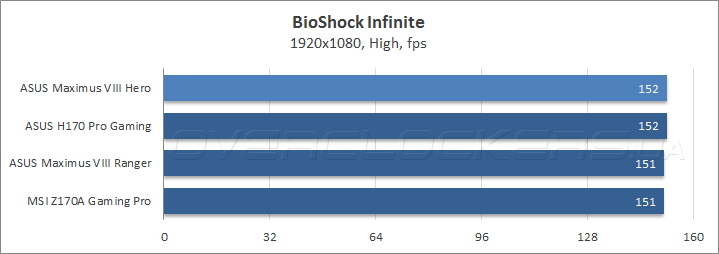

  • BioShock Infinity;

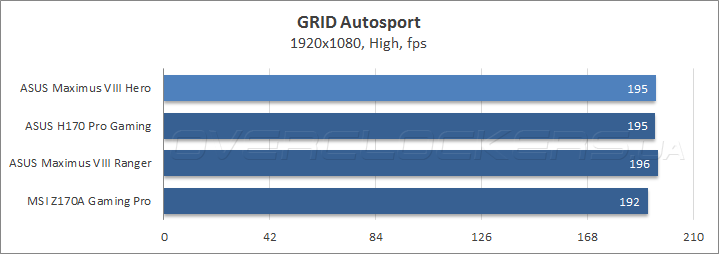

  • GRID Autosport;

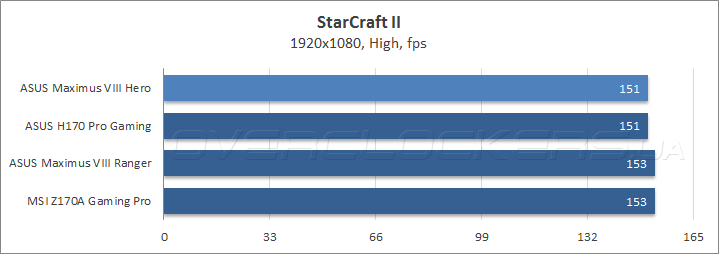

  • StarCraft II;

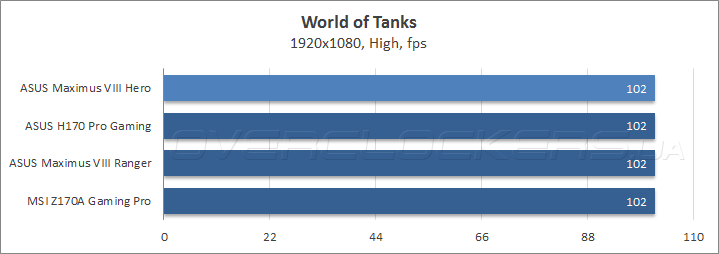

  • World of Tanks.
Каждый тест повторялся не менее трех раз, по итогам которых рассчитывалось среднее значение. Если какое-то из значений существенно отличалось от двух других — тестирование продолжалось до получения нормального результата.


Разгонный потенциал

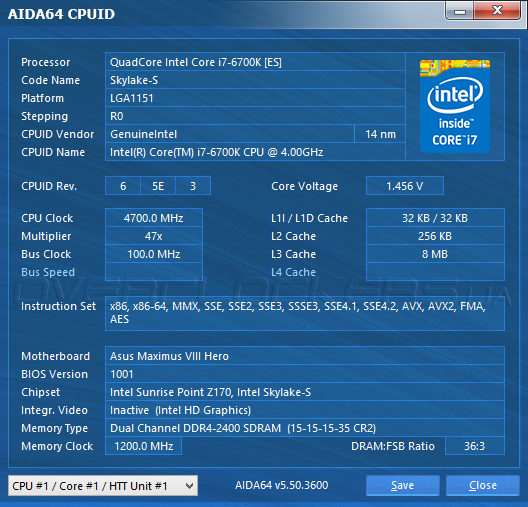

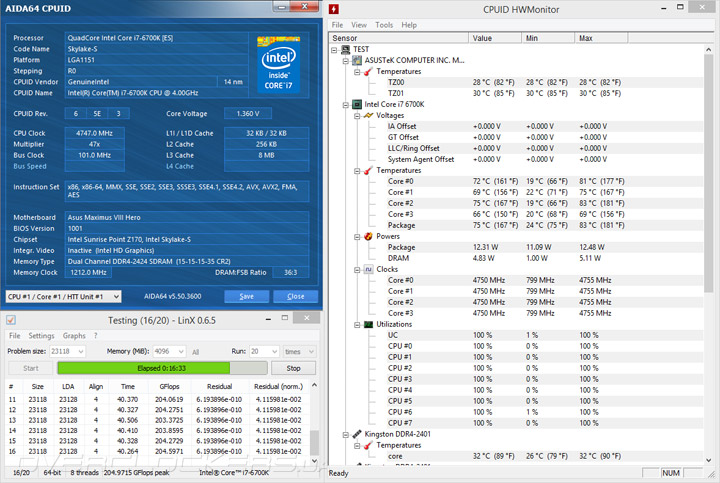

С учетом того факта, что ASUS Maximus VIII Hero оснащена мощной силовой подсистемой и продвинутым UEFI Setup, отличные результат разгона нашего тестового Skylake не стали неожиданности. Новинка с легкостью обеспечила повышение частоты Intel Core i7-6700K до 4747 МГц путем повышения коэффициента умножения до 47 единиц с одновременным увеличением BCLK до 101 МГц. Тем временим кэш 3-го уровня работал в режиме 4545 МГц, а для обеспечения стабильность параметр CPU Core/Сache Voltage был увеличен до 1,35 В, что при установке функции CPU Load-line Calibration в значение Level 5 дало итоговое напряжение 1,36 В. С такими настройками система безошибочно проходила стресс-тест LinX 0.6.5, а температуры вычислительных ядер были далеки от опасного порога даже при использовании воздушного кулера.

ASUS Maximus VIII Hero

Во время экспериментов по увеличению BCLK материнская плата обеспечила устойчивую работу на частоте 360 МГц, что является одним из лучших результатов, полученных в нашей тестовой лаборатории.

ASUS Maximus VIII Hero

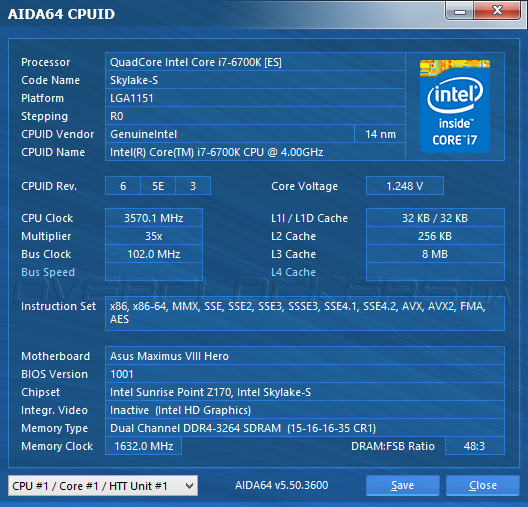

Но по настоящему новинка удивила при форсировании режима работы модулей ОЗУ. Комплекту Kingston HX424C15FBK4/32 покорилась частота 3264 МГц с задержками 15-16-16-35-1Т, для достижения которой напряжение на модулях было увеличено до 1,35 В, а к значениям CPU VCCIO Voltage и CPU System Agent Voltage добавлялось по 0,1 В.

ASUS Maximus VIII Hero

Что касается автоматического разгона, то выбор профиля Gamers Profile обеспечил прирост частоты CPU до 4500–4700 МГц в зависимости от характера нагрузки, но напряжения на центральном процессоре составило 1,456–1,472 В, что явно небезопасно для повседневной эксплуатации Skylake, к тому же в моменты простоя Vcore не снижалось вместе с частотой. Зато, для подсистемы ОЗУ был установлен профиль X.M.P. с частотой 2400 МГц с таймингами 15-15-15-35-2Т.

ASUS Maximus VIII Hero

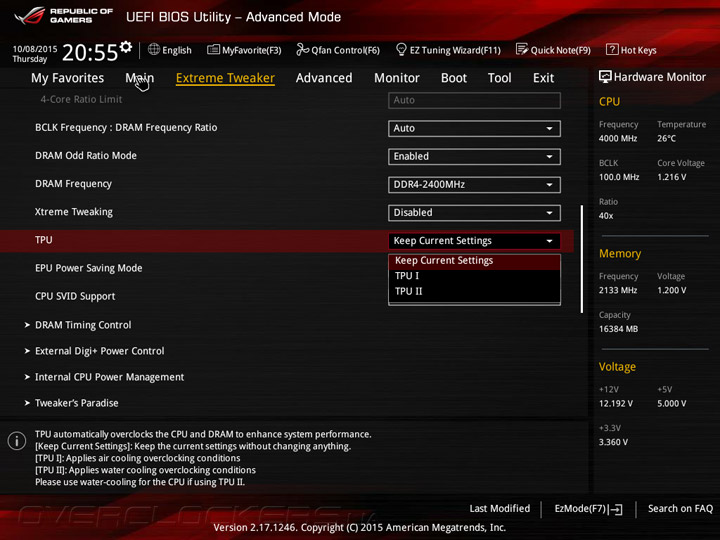

Использование функции TPU дало более сбалансированные результаты. При выборе первого уровня автоматического оверклокинга тактовая частота CPU повысилась до 4200 МГц при напряжении 1,248 В, что позволяет рекомендовать такой разгон для систем, оснащенных воздушными кулерами среднего уровня. К сожалению, процесс авторазгона не затронул подсистему ОЗУ, которая продолжила работу в штатном режиме, а технологии энергосбережения функционировали лишь частично, так как напряжение оставалось неизменным даже в моменты минимальной нагрузки.

ASUS Maximus VIII Hero

В режиме TPU II центральный процессор ускорился до 4600 МГц с одновременным повышением CPU Core/Сache Voltage до 1,344 В, так что для нормальной работы с такими настройками потребуется высокопроизводительная система охлаждения. Увы, как и в предыдущем случае автоматический оверклокинг обошел стороной модули оперативной памяти и привел к частичному отключению технологий экономии электроэнергии.

ASUS Maximus VIII Hero


Тестирование звуковой подсистемы

Для оценки характеристик звукового тракта системной платы ASUS Maximus VIII Hero использовалась программа RightMark Audio Analyzer 6.4.1. Измерения проводились при частоте дискретизации 44,1 кГц и разрядности сигнала 16 бит, а также в режиме 48 кГц/24 бит. Во время тестов линейный выход «материнки» подключался к линейному входу внешней аудиокарты ASUS Xonar U7. Результаты измерений вместе с аналогичными характеристиками интегрированных звуковых подсистем ASUS Maximus VIII Ranger и MSI Z170A Gaming Pro приведены в следующей таблице.

  ASUS Maximus VIII Hero (ALC1150) 44,1 КГц/16 бит   ASUS Maximus VIII Hero (ALC1150) 48 КГц/24 бит   ASUS Maximus VIII Ranger (ALC1150) 44,1 КГц/16 бит   ASUS Maximus VIII Ranger (ALC1150) 48 КГц/24 бит   MSI Z170A Gaming Pro (ALC1150) 44,1 КГц/16 бит   MSI Z170A Gaming Pro (ALC1150) 48 КГц/24 бит
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +0,21, –0,09 Очень хорошо +0,19, +0,16 Отлично +0,20, +0,04 Очень хорошо +0,19, +0,15 Отлично +0,51, +0,25 Очень хорошо +0,51, +0,25 Очень хорошо
Уровень шума, дБ (А) –79,3 Средне –79,8 Средне –84,5 Хорошо –89,2 Хорошо –85,6 Хорошо –87,0 Хорошо
Динамические диапазон, дБ (А) 79,5 Средне 79,8 Средне 86,9 Хорошо 89 Хорошо 85,3 Хорошо 86.4 Хорошо
Гармонические искажения, % 0,016 Хорошо 0,015 Хорошо 0,0068 Очень хорошо 0,0054 Очень хорошо 0,0059 Очень хорошо 0,0058 Очень хорошо
Гармонические искажения + шум, дБ(A) –72,7 Средне –73,3 Средне –77,3 Средне –79,9 Средне –77,6 Средне –78,5 Средне
Интермодуляционные искажения + шум, % 0,024 Хорошо 0,022 Хорошо 0,018 Очень хорошо 0,012 Очень хорошо 0,02 Очень хорошо 0,019 Очень хорошо
Взаимопроникновение каналов, дБ –81,1 Очень хорошо –81,3 Очень хорошо –79,7 Очень хорошо –81,5 Очень хорошо –77,3 Очень хорошо –76,0 Очень хорошо
Интермодуляции на 10 кГц, % 0,025 Хорошо 0,024 Хорошо 0,015 Очень хорошо 0,012 Очень хорошо 0,018 Очень хорошо 0,015 Очень хорошо
Общая оценка   Хорошо   Хорошо   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо

Честно говоря, столь невысокие результаты тестирования ASUS Maximus VIII Hero стали для меню полной неожиданностью, тем более что субъективная оценка качество звучания новинки совершенно не отличалось от конкуренток. Скорее всего, здесь имеют место индивидуальные особенности конкретного экземпляра, во всяком случае, даже в таком виде «материнка» обеспечила хорошее качество воспроизведения, достаточное для большинства пользователей.


Результаты тестирования быстродействия

ASUS Maximus VIII Hero

ASUS Maximus VIII Hero

ASUS Maximus VIII Hero

ASUS Maximus VIII Hero

При оценивании пропускной способности ОЗУ в программе AIDA64 материнская плата Maximus VIII Hero заслужила максимальные оценки.

ASUS Maximus VIII Hero

ASUS Maximus VIII Hero

ASUS Maximus VIII Hero

Тестирование в комплексном бенчмарке Futuremark PCMark 8, которое дает четкое представление о быстродействии при выполнении повседневных прикладных задач, показало, что все без исключения участницы обеспечили одинаково высокие результаты.

ASUS Maximus VIII Hero

ASUS Maximus VIII Hero

ASUS Maximus VIII Hero

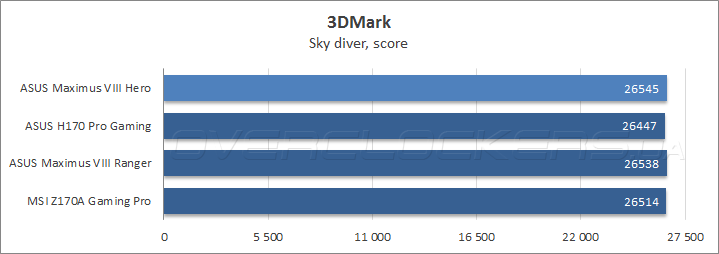

Как и в предыдущем случае, результаты в графическом тестовом пакете Futuremark 3DMark у всех трех конкурсанток очень близки, а значит, в реальных игровых приложениях от новинки можно ожидать хорошего быстродействия.

ASUS Maximus VIII Hero

ASUS Maximus VIII Hero

ASUS Maximus VIII Hero

ASUS Maximus VIII Hero

Измерение частоты смены кадров в современных видеоиграх проходило в экранном разрешении 1920х1080 и при высоких настройках изображения. В трех из четырех дисциплин ASUS Maximus VIII Hero обеспечила максимальное быстродействие, и лишь в RTS StarCraft II уступила пару кадров в секунду своей младшей сестре Maximus VIII Ranger и участнице от MSI, что, впрочем, совершенно не отразиться на комфортности игрового процесса.


Энергопотребление

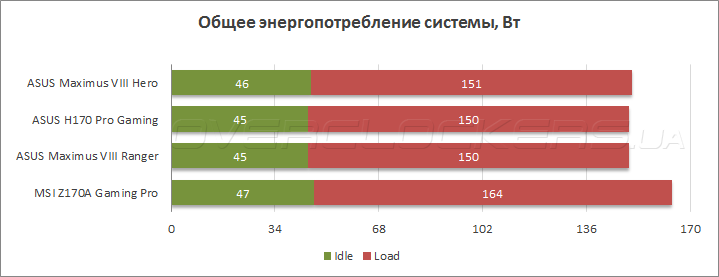

Оценивание энергоэффективности системных плат проходило при использовании бытового прибора Basetech Cost Control 3000, с помощью которого измерялось максимальное энергопотребления тестовых стендов «от розетки» при нагрузке, создаваемой программой LinX 0.6.5 в режиме AVX2.0, и средний расход электроэнергии во время простоя.

ASUS Maximus VIII Hero

По уровню энергопотребления Maximus VIII Hero в точности повторила поведение двух других «материнок» ASUS, тогда как разницу в 1 Вт можно отнести к погрешности измерения.


Выводы

Позвольте начать подведение итогов сегодняшнего обзора с одной из самых сильных сторон системной платы ASUS Maximus VIII Hero — ее разгонного потенциала. Как и подобает представительнице семейства Republic of Gamers новинка обеспечила рекордный оверклокинг как для центрального процессора, так и для модулей ОЗУ, а также наилучшие результаты по увеличению базовой частоты. Естественно, это не было бы возможным без мощной подсистемы питания и эффективного охлаждения силовых элементов, а также совершенной прошивки, которая демонстрирует образцовую стабильность и предлагает все необходимые инструменты для разгона. На этом фоне несовершенство механизмов автоматического оверклокинга сложно отнести к существенным недостаткам продукта, нужно просто иметь в виду, что не все профили подходят для повседневной эксплуатации. Что касается качества изготовления «материнки», ее возможностей расширения, а также набора дополнительных принадлежностей и комплектного ПО, то тут придраться не к чему — все это находится на образцово высоком уровне. То же самое можно сказать и про уровень быстродействия, который оказался ничуть не худшим, а в ряде случаем и более высоким, чем у конкуренток. Единственное, что вызвало вопросы — это результаты измерения характеристик звукового тракта. Впрочем, есть подозрения, что эти проблемы касаются только нашего тестового экземпляра, поскольку ASUS Maximus VIII Ranger, оснащенная аналогичной аудиоподсистемой Supreme FX2015, показала себя с куда лучшей стороны.

К сожалению, стоимость ASUS Maximus VIII Hero в 300 долларов нельзя назвать очень демократичной, зато, потратив эту сумму, покупатели получают качественный продукт от уважаемого производителя, обладающий расширенной игровой функциональностью и незаурядным разгонным потенциалом. А для тех пользователей, которым не нужен максимальный оверклокинг, есть смысл обратить внимание на «материнку» ASUS Maximus VIII Ranger, предлагающую идентичный с новинкой набор возможностей расширения, похожее UEFI Setup и одинаковый уровень быстродействие, но стоящую почти на $50 дешевле.

ASUS Maximus VIII HeroВыбор редакции: высокое качество

Как же магична в своей красоте тишина...
