Обзор и тестирование системной платы ASUS Maximus VIII Hero на базе чипсета Intel Z170

С момента анонса процессоров Intel Skylake, который состоялся в начале августа 2015 года, прошло уже более двух месяцев — достаточный срок, чтобы оценить новинки и поразмышлять про их рыночные перспективы. Безусловно, Skylake — это определенный шаг вперед в плане быстродействия, пусть и не такой революционный, как ожидали самые ярые поклонники чипмейкера. Следовательно, приобретая качественную системную плату для процессоров Intel в исполнении LGA1151 можно быть уверенным, что она не потеряет своей актуальности как минимум в течение двух ближайших лет. В таком ключе неплохими претендентами на покупку выглядят продукты ASUS игровой серии Republic of Gamers, которые пользуются заслуженным уважением у продвинутых пользователей благодаря наличию всех необходимых инструментов для разгона и разнообразных возможностей расширения. С младшей представительницей линейки ROG — Maximus VIII Ranger мы с вами познакомились в одном из предыдущих материалов, а сегодня вашему вниманию предлагается обзор системной платы Maximus VIII Hero, предназначенной для эксплуатации процессоров Intel Skylake.

ASUS Maximus VIII Hero

В семействе Republic of Gamers новинка стоит на одну ступеньку выше Maximus VIII Ranger и формально относится к верхней части среднего ценового диапазона. Чем отличатся две «материнки» и стоит ли переплачивать за старшую модель — мы с вами узнаем совсем скоро, а пока предлагаю изучить технические характеристики героини сегодняшнего обзора.

Модель ASUS Maximus VIII Hero
Официальная страница продукта asus.com
Чипсет Intel Z170
Процессорный разъем Socket LGA1151
Процессоры Intel Core i7, Core i5, Core i3, Pentium, Celeron (Skylake)
Память 4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3500*/3600*/3733*/3800* (OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16@x4
3 x PCI Express 3.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics
Видеоразъемы DisplayPort (4096x2304@60 Гц)
HDMI (4096x2160@24 Гц)
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (2 разъема на задней панели, Intel Z170)
2 x 3.1 (2 разъема на задней панели, ASMedia ASM1142)
8 x 2.0 (4 разъема на задней панели, Intel Z170)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z170)
2 канала SATA 6 Гбит/с (ASMedia ASM1061)
SATA Express 2 канала SATA Express 10 Гбит/с (Intel Z170)
eSATA
RAID 0, 1, 5, 10 (Intel Z170)
Встроенный звук SupremeFX 2015 (7.1, HDA)
S/PDIF 1 (Оптический)
Встроенная сеть Intel I219V (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Keybot II, USB Flashback, Lighting Control, индикатор кодов POST, кнопки включения и перегрузки, клавиша Clear_CMOS, поддержка AMD CrossFireX и NVIDIA SLI, разъем M.2 x4
Средняя розничная стоимость на момент написания обзора $300


Комплект поставки

Дизайн коробки, в которой поставляется Maximus VIII Hero, однозначно идентифицирует принадлежность системной платы к семейству ASUS ROG.

ASUS Maximus VIII Hero

В отличие от лицевой поверхности упаковки, которая несет минимум полезной информации, обратная сторона позволяет ознакомиться со спецификацией устройства и конфигурацией его задней панели, а также узнать о фирменных особенностях «материнки», среди которых следует отметить наличие продвинутой звуковой подсистемы SupremeFX 2015, динамической подсветки чипсетного радиатора Lighting Control, применение производительного сетевого контроллера Intel, а также мощный узел электропитания с цифровым управлением.

ASUS Maximus VIII Hero

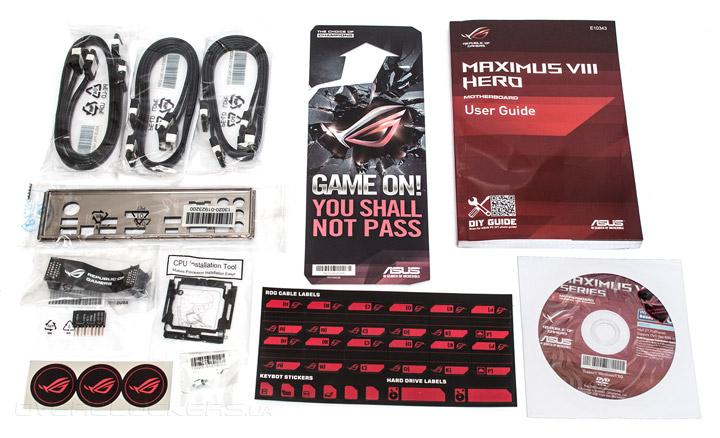

Многочисленный комплект поставки новинки полностью отвечает ее рыночному позиционированию, набор дополнительных принадлежностей включает:
  • заглушку на заднюю панель I/O Shield;
  • шесть кабелей SATA 6 Гбит/с;
  • мостик NVIDIA SLI;
  • переходник Q-Connector;
  • адаптер CPU Installation Tool;
  • набор креплений SSD M.2;
  • три наклейки с логотипом ROG;
  • табличку на ручку двери Game On! You shall not pass;
  • клейкие маркеры для интерфейсных кабелей и клавиатуры;
  • подробное руководство пользователя;
  • DVD-диск с драйверами и программным обеспечением.
ASUS Maximus VIII Hero


Дизайн

Размеры ASUS Maximus VIII Hero соответствуют формату АТХ, системная плата скомпонована грамотно, так что пользователи, предпочитающие самостоятельно собирать системный блок, не должны ощутить дискомфорт. Из необычных деталей экстерьера можно отметить наличие декоративного пластикового кожуха, распложённого по левому краю PCB. Новинка базируется на наборе системной логики Intel Z170, который обеспечивает поддержку процессоров Skylake в исполнении LGA1151 и обладает всеми необходимыми опциями для разгона. Maximus VIII Hero оснащена четырьмя разъемами DIMM для установки модулей памяти DDR4 суммарным объемом до 64 ГБ. Производитель заявляет о применении в конструкции «материнки» технологии T-Topology 2-го поколения, которая позволяет достигать в режиме разгона частоты 3733 МГц.

ASUS Maximus VIII Hero

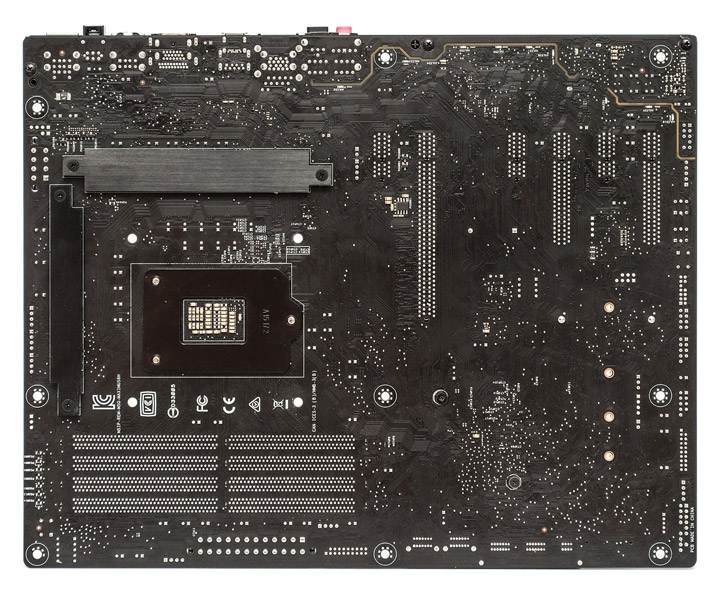

С обратной стороны печатной платы видна пара металлических пластин, входящих в состав конструкции системы охлаждения центрального процессора, а также ряд светодиодов, подсвечивающих промежуток в медных проводниках, который отделяет низкочастотные цепи звуковой подсистемы от остальной части материнской платы.

ASUS Maximus VIII Hero

ASUS Maximus VIII Hero обладает мощной силовой подсистемой, которая получает напряжение от восьмиконтактного разъема EPS12V. Процессорный VRM насчитывает десять каналов, в качестве силовых элементов используются интегральные сборки NextFET CSD87350Q5D производства Texas Instruments, а за управление преобразователем напряжения отвечает цифровой ШИМ-контроллер Digi+ EPU ASP14051.

ASUS Maximus VIII Hero

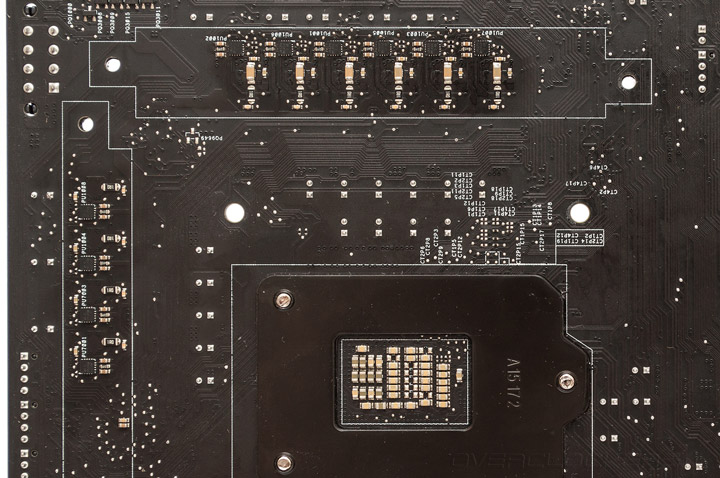

Не все компоненты узла электропитания уместились на лицевой поверхности системной платы, часть из них, а именно десять микросхем-драйверов IR3535M находятся на ее обратной стороне.

ASUS Maximus VIII Hero

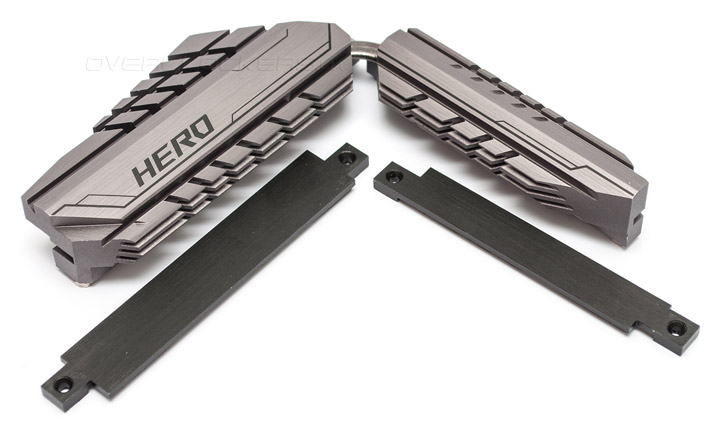

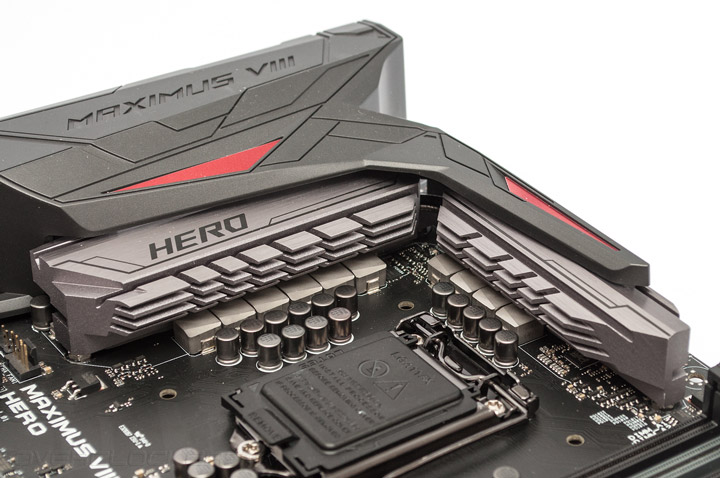

Комфортный температурный режим для процессорного VRM обеспечивает пара радиаторов, площадь поверхности которых увеличена благодаря многочисленным тонким ребрам.

ASUS Maximus VIII Hero

В конструкции системы охлаждения используется термосифонная трубка, служащая для равномерного распределения тепла между двумя охладителями.

ASUS Maximus VIII Hero

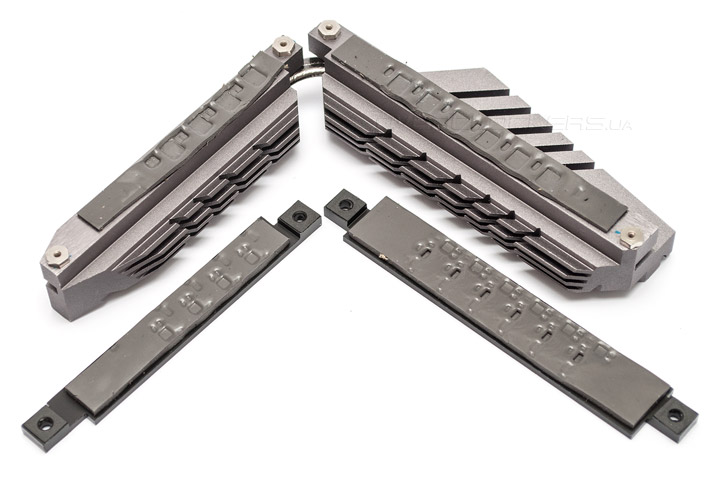

На подошвы радиаторов нанесены толстые прокладки из мягкого теплопроводящего материала, в качестве крепления используется винтовое соединение, а металлические пластины с тыльной стороны РСВ обеспечивают достаточное усилие прижима и предотвращают деформацию текстолита.

ASUS Maximus VIII Hero

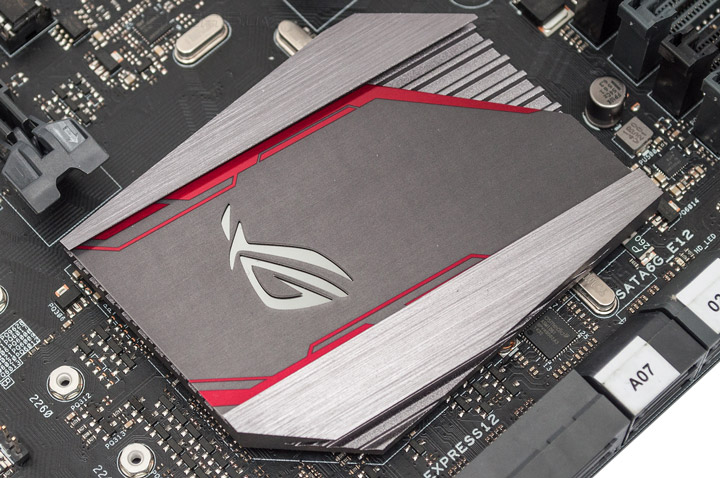

Тепло от микросхемы системной логики отводится небольшим охладителем, изготовленным из алюминиевого сплава. «Фишкой» материнской платы является вырез радиатора в форме логотипа ROG, заполненный полупрозрачным пластиком, которой подсвечивается во время работы всеми цветами радуги.

ASUS Maximus VIII Hero

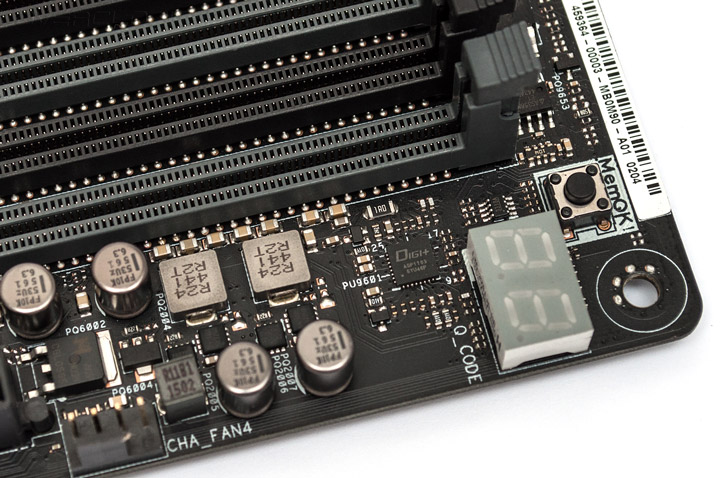

Для подключения вентиляторов ASUS Maximus VIII Hero располагает семью четырехконтактными разъемами с поддержкой управления скоростью вращения при помощи ШИМ. Помимо того системная плата оснащена разъемом EXT_FAN, к которому подсоединяется плата расширения Fan Extension Card, позволяющая подключить еще три «карлсона» и столько же термопар. Не забыли конструкторы снабдить устройство и портом ROG_EXT для работы с внешним модулем OC Panel, предназначенным для контроля показаний системного мониторинга и управления параметрами разгона. Из оверклокерских атрибутов материнской платы следует отметить наличие кнопки MemOK!, которая активирует одноименную функцию, позволяющую запустить систему в случае установки нерабочих параметров ОЗУ, а также индикатора кодов POST, рядом с которым находится двухканальный VRM подсистемы питания оперативной памяти.

ASUS Maximus VIII Hero

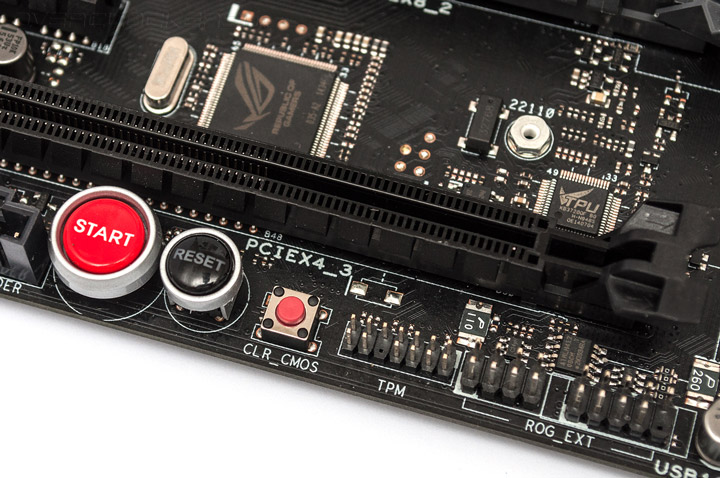

Пользователи, планирующие эксплуатировать системную плату в условиях открытого стенда, оценят наличие у Maximus VIII Hero кнопок включения, перегрузки и сброса настроек UEFI. Единственное, чего не хватает новинке — это контактных площадок для измерения напряжений.

ASUS Maximus VIII Hero

Что касается возможностей расширения, то материнская плата располагает двумя разъемами PCI Express 3.0 x16, которые могут работать в режимах «х16+х0» и «х8+х8», что позволяет объединять пару графических ускорителей в системы AMD CrossFireX и NVIDIA SLI. Третий слот PCI Express 3.0 x16 всегда функционирует в режиме x16@x4, что делает его идеальным для установки дополнительных контроллеров, требовательных к полосе пропускания, но не исключает использования этого порта для установки третьей видеокарты. Наконец, для работы с платами расширения ASUS Maximus VIII Hero предлагает три разъема PCI-E 3.0 x1.

ASUS Maximus VIII Hero

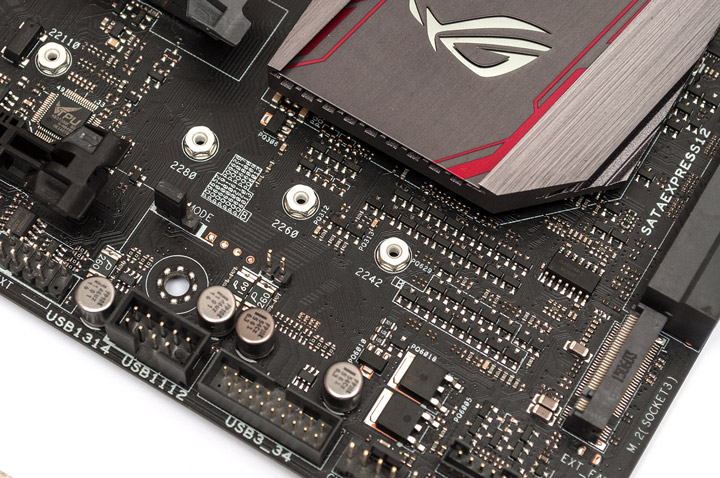

Системная плата оснащена портом M.2 для инсталляции твердотельных накопителей формата NGFF с длиной от 42 до 110 мм. Благодаря тому, что к разъему подведено два канала SATA 6 Гбит/с и четыре линии PCI-E поддерживаются SSD с обоими типами интерфейсов.

ASUS Maximus VIII Hero

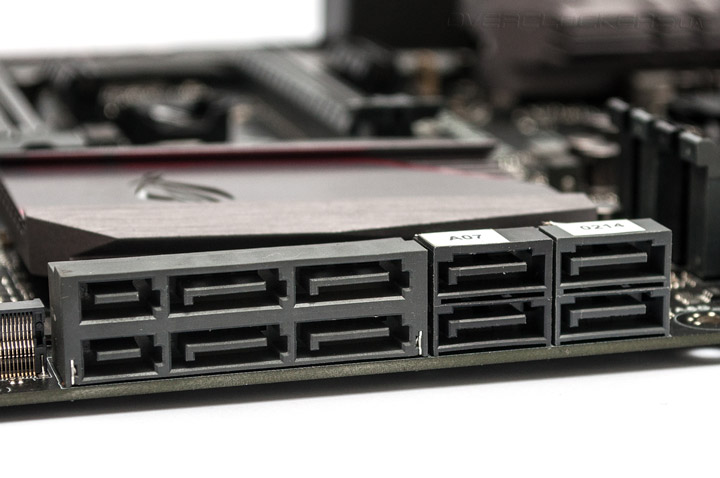

Для подключения дисковых накопителей к материнской плате можно использовать два чипсетных порта SATA 6 Гбит/с и два разъема SATA Express 10 Гбит/с, каждый из которых совмещен с двумя каналами SATA 6 Гбит/с. Запоминающие устройства, подключенные к чипсетным портам, поддерживают объединение в массивы RAID, а при наличии в системе SSD можно включить функцию Smart Response. В дополнение к вышеперечисленному Maximus VIII Hero располагает двумя разъемами SATA 6 Гбит/с, за работу которых отвечает контроллер ASMedia ASM1061.

ASUS Maximus VIII Hero

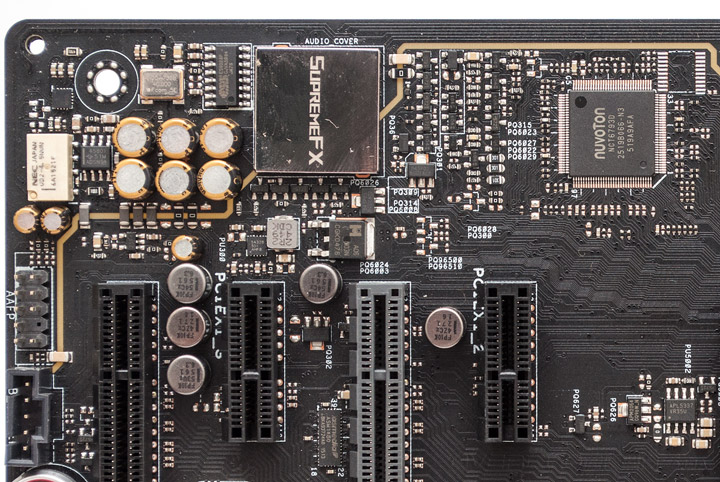

Что касается звуковой подсистемы SupremeFX 2015, то в ее основе лежит популярный 7.1 HD-аудиокодек Realtek ALC1150, который работает в паре с цифро-аналоговым преобразователем ESS ES9023P. Звуковой чип от влияния электромагнитных помех защищает металлический экран, в НЧ-цепях установлены японские конденсаторы Nichicon, для работы с высокоомными стереогарнитурами используется операционный усилитель TI RC4580. Кроме того, для предотвращения щелчка в колонках используется миниатюрное электромагнитное реле, размыкающее цепи в момент подачи электропитания на «материнку».

ASUS Maximus VIII Hero

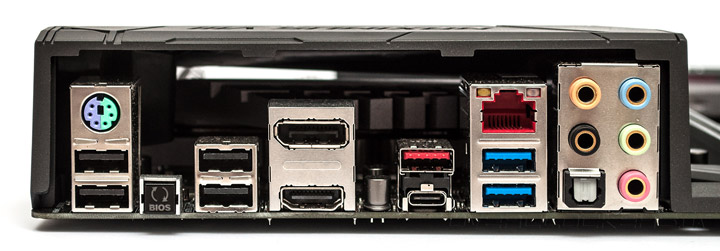

За подключение различной периферии отвечают шесть каналов USB 3.0 и восемь портов USB 2.0, из которых два и четыре разъема соответственно выведены на заднюю панель. Помимо того дополнительный контроллер ASMedia ASM1142 обслуживает два канала USB 3.1 c пропускной способностью 10 Гбит/с каждый. Один из них выполнен в конструктивном исполнении «Тип С», поддерживающем двухстороннее подключение информационного кабеля. Наконец, ASUS Maximus VIII Hero оснащена контроллером Intel I219V, который обеспечивает работу в сетях Gigabit Ethernet. Итого, на задней панели системной платы нашлось место для:
  • комбинированного порта PS/2;
  • четырех разъемов USB2.0;
  • кнопки USB BIOS Flashback;
  • цифровых видеовыходов DisplayPort и HDMI;
  • интерфейса USB 3.1 «Тип А» и порта USB 3.1 «Тип С»;
  • сетевой розетки RJ-45;
  • пары разъемов USB 3.0;
  • оптического аудиовыхода S/PDIF;
  • пяти аналоговых звуковых разъемов.
ASUS Maximus VIII Hero

Отмечу наличие на задней панели системной платы кнопки USB BIOS Flashback, которая запускает одноименную технологию обновления управляющего микрокода со сменных накопителей, работающую даже при отсутствии центрального процессора и модулей ОЗУ.
