Обзор и тестирование компактной системной платы ASUS Maximus VI Gene для процессоров Intel в исполнении LGA1150

Разгонный потенциал

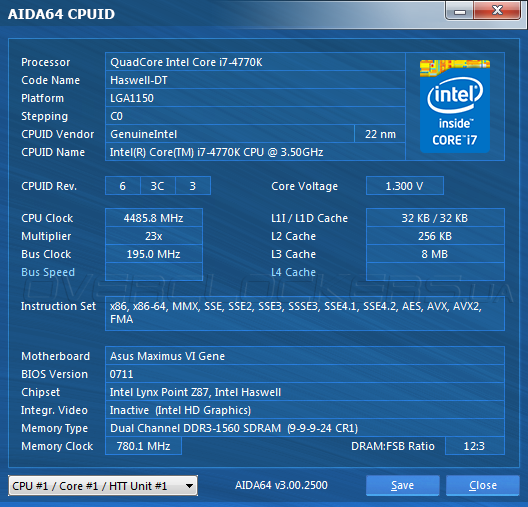

Исследование разгонного потенциала Maximus VI Gene мы начали с определения максимума BCLK, при котором системная плата сохраняла стабильность. Во время эксперимента базовая частота была увеличена до 195 МГц, что является очень хорошим результатом.

Разгон ASUS Maximus VI Gene

Но не стоит обольщаться, для работы в таком режиме требуется Intel Haswell серии «К», тогда как с «обычными» Intel Haswell такой фокус не выйдет, и максимум, на что можно рассчитывать — это жалкие 6–8 % прироста BCLK.

Далее, мы проверили работу автоматического разгона. При выборе в меню настройки режима CPU Level Up 4.60GHz материнская плата подавала на центральный процессор напряжение 1,248 В, которого оказалось недостаточно для устойчивой работы на частоте 4600 МГц, поэтому нам пришлось ограничиться профилем с меньшим быстродействием — CPU Level Up 4.40GHz, при использовании которого система работала без сбоев и признаков перегрева.

Разгон ASUS Maximus VI Gene

Разгон ASUS Maximus VI Gene

В обоих случаях технологии энергосбережения прекращали свою работу, а модули ОЗУ функционировали на частоте 2400 МГц в соответствии с профилем X.M.P.

В ручном режиме для тестовых модулей G.Skill F3-2400C10D-8GTX удалось достичь 2580 МГц с задержками 11-13-13-36-2Т, что лишь на 20 МГц меньше лучшего результата, полученного при использовании ASUS Maximus IV Hero.

Разгон ASUS Maximus VI Gene

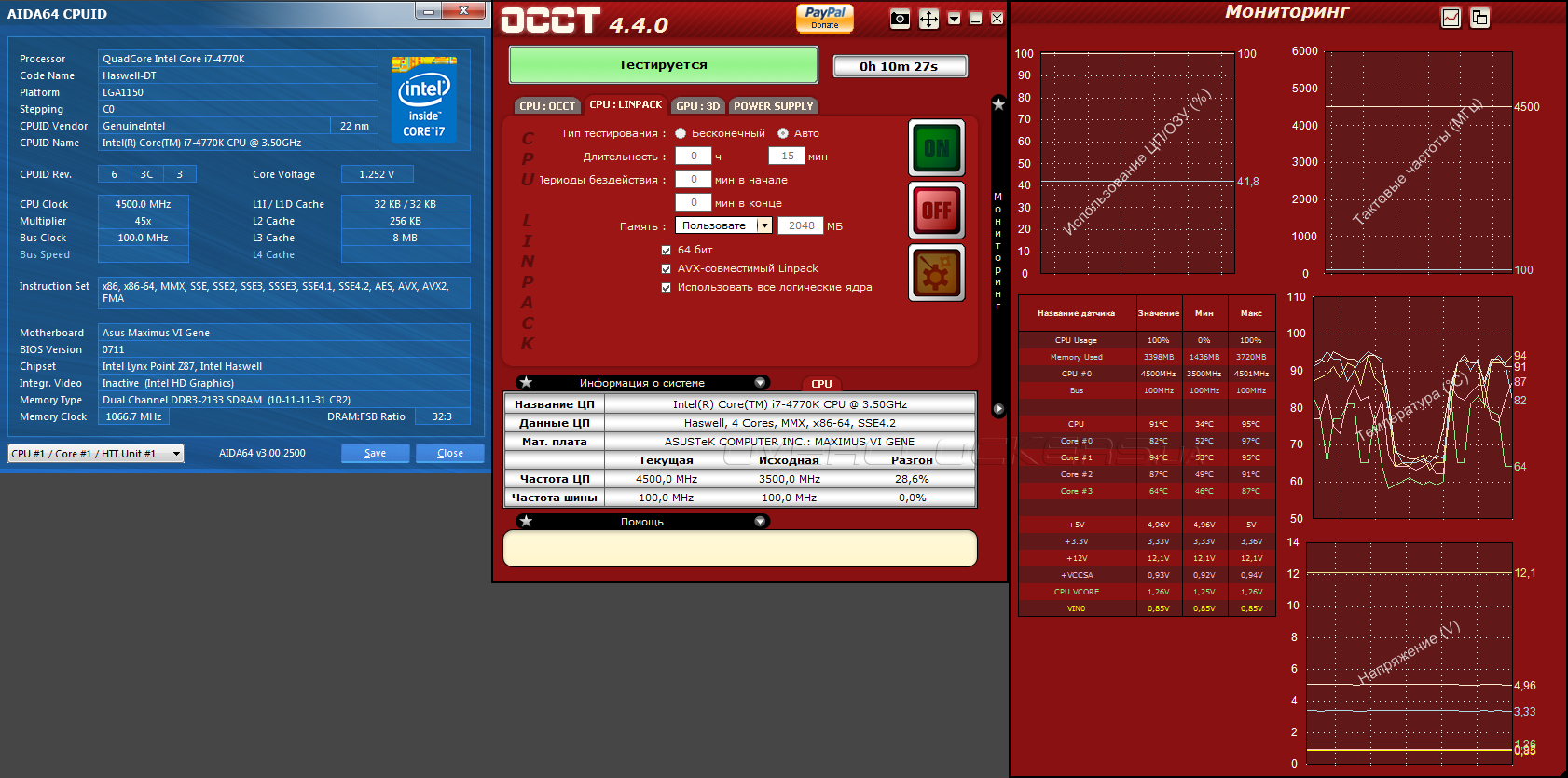

Что касается максимального разгона Intel Core i7-4770K, то сдерживающим фактором послужил воздушный кулер Noctua NH-U14S. Его эффективность не позволила поднять напряжение на вычислительных ядрах выше 1,25 В, которых хватило для стабильной работы лишь на частоте 4500 МГц. В это время Uncore-часть процессора функционировала в режиме 4200 МГц при напряжении 1,175 В, а для модулей ОЗУ был выбран весьма щадящий режим 2133 МГЦ с задержками 10-11-11-31-2Т.

Разгон ASUS Maximus VI Gene

Благодаря работе энергосберегающих технологий напряжение и частота процессорных ядер уменьшались в простое, а внутренние особенности интегрированного регулятора напряжения Haswell позволили забыть о просадках CPU Core Voltage с увеличением нагрузки.


Тестовый стенд

Оценка продуктивности и разгонного потенциала ASUS Maximus VI Gene проводились при использовании таких компонентов:
  • процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
  • кулер: Noctua NH-U14S (2 вентилятора 140 мм, 1300 об/мин);
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 9.4.0.1017 и Intel Management Engine 9.5.0.1345;
  • драйвер видеокарты: AMD Catalyst 13.5.
В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. Память работала на частоте 1600 МГц с задержками 9-9-9-27-1T, а технология Intel Turbo Boost и процессорные функции энергосбережения функционировали в штатном режиме.

В тестах производительности новинка сравнивалась с материнскими платами ASUS Maximus VI Hero (UEFI Setup 0224 от 25.04.2013), Gigabyte GA-Z87X-UD3H (UEFI Setup F6f от 03.06.2013) и MSI Z87-GD65 Gaming (UEFI Setup V1.4B3 от 09.07.2013). Героиня сегодняшнего обзора работала под управлением UEFI Setup 0711 от 01.07.2013.

Каждый из тестов повторялся не менее трех раз, по результатам которых рассчитывался средний результат. Перечень тестовых приложений был следующим:
  • AIDA64 2.80.2300 (Cache & Memory benchmark);
  • Futuremark PCMark 7(v1.4.0);
  • Futuremark 3DMark 11(v1.0.3);
  • Batman: Arkham City;
  • Hitman: Absolution
  • F1 2012.

Результаты тестирования

Тестирование ASUS Maximus VI Gene

Тестирование ASUS Maximus VI Gene

Тестирование ASUS Maximus VI Gene

Тестирование ASUS Maximus VI Gene

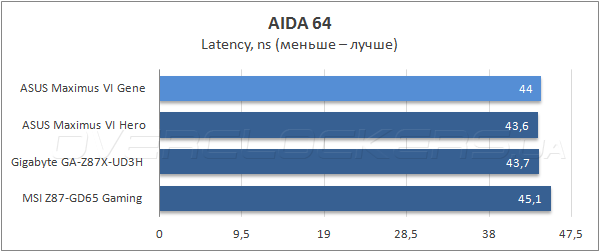

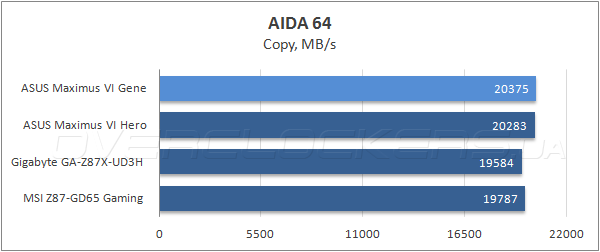

Измерение пропускной способности ОЗУ в AIDA64 не принесло сюрпризов, новинка неизменно демонстрировала отличные результаты, лишь латентность доступа к памяти оказалась чуть выше, чем у соперниц.

Тестирование ASUS Maximus VI Gene

Тестирование ASUS Maximus VI Gene

Тестирование ASUS Maximus VI Gene

Тестирование ASUS Maximus VI Gene

Тестирование ASUS Maximus VI Gene

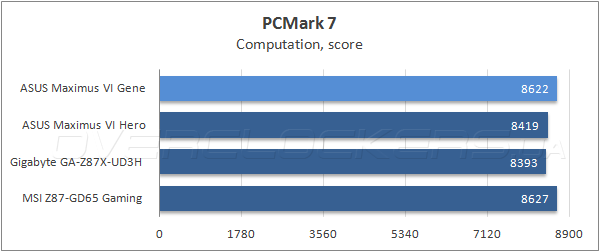

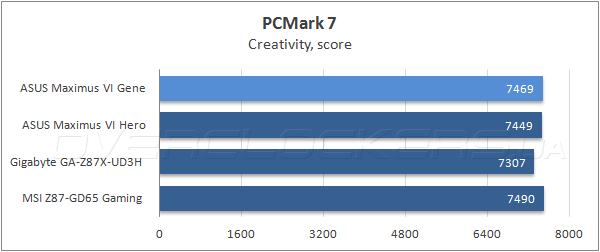

В комплексном бенчмарке Futuremark PCMark 7 ASUS Maximus VI Gene разделила первое место с материнской платой MSI Z87-GD65 Gaming, хотя, во всех тестовых сценариях новая модель ASUS заработала максимальное количество баллов.

Тестирование ASUS Maximus VI Gene

Тестирование ASUS Maximus VI Gene

Тестирование ASUS Maximus VI Gene

Тестирование ASUS Maximus VI Gene

Полусинтетический тестовый пакет Futuremark 3DMark 11, оценивающий игровую производительность материнских плат, не смог определить однозначного лидера. Все четыре участницы показали идентичное быстродействие.

Тестирование ASUS Maximus VI Gene

Тестирование ASUS Maximus VI Gene

Тестирование ASUS Maximus VI Gene

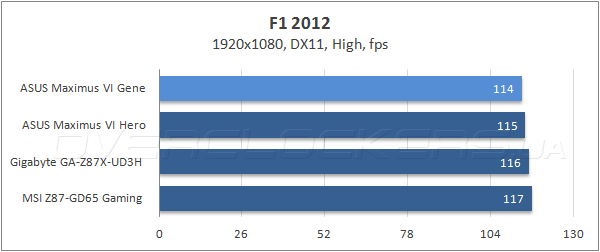

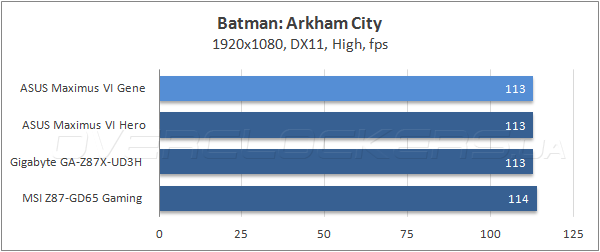

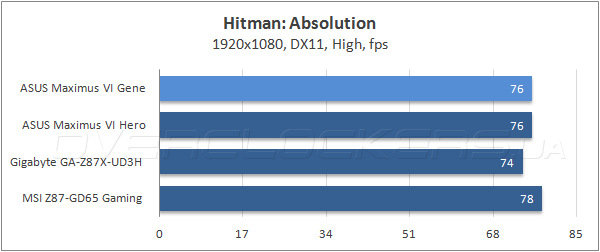

Наконец, в реальных игровых приложениях Maximus VI Gene обеспечила частоту смены кадров на уровне соперниц. Впрочем, потенциал для улучшения есть, и мы надеемся, что он будет реализован в обновленных прошивках.


Энергопотребление

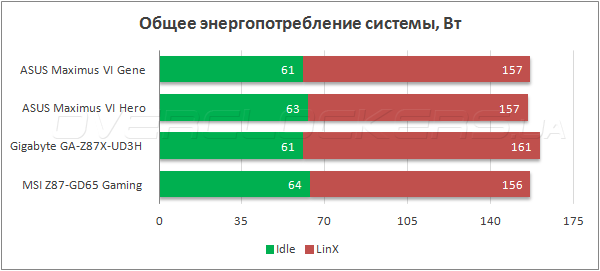

Для оценки энергоэффективности материнских плат мы использовали прибор Basetech Cost Control 3000, с помощью которого оценивалось среднее энергопотребления тестового стенда «от розетки» во время простоя системы, а также пиковое значение потребляемой мощности при прохождении стресс-теста.

Тестирование ASUS Maximus VI Gene

И в нагрузке, и в простое новинка продемонстрировала образцовую экономию электроэнергии, так что в плане энергопотребления ASUS Maximus VI Gene может служить примером для подражания.


Выводы

Знакомство с материнской платой ASUS Maximus VI Gene доказало, что даже в компактном форм-факторе MicroATX можно создать полноценный продукт с функциональностью, которой позавидуют иные полноразмерные модели. Новинка обладает достаточными возможностями расширения, солидным запасом прочности силовой подсистемы и продвинутой прошивкой, которая в полной мере позволяет раскрыть разгонный потенциал. Увы, в процессе наших экспериментов по оверклокингу мы в очередной раз столкнулись с проблемой отвода тепла от процессора Core i7-4770K, но здесь вопрос не к материнской плате, а к технической реализации самих Intel Haswell, которым для успешного разгона требуется мощная СВО, а лучше — криогенная система охлаждения.

К несомненным плюсам героини сегодняшнего обзора следует отнести и богатый набор комплектного ПО, позволяющего контролировать процесс увеличения быстродействия в среде MS Windows. Все в порядке у Maximus VI Gene и с быстродействием в штатном режиме, а с выходом обновленных версий прошивок «материнка» может претендовать на лучшую в классе производительность. Увы, на сегодняшний день новинка не продается на территории Украины, но в зарубежных интернет-магазинах её можно приобрести за сумму, эквивалентную стоимости Maximus VI Hero, что дает нам право прогнозировать розничную цену на уровне 225 долларов США.

ASUS Maximus VI Gene Выбор редакции: лучший продукт



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASUS — материнские платы ASUS Maximus VI Gene и ASUS Maximus VI Hero, видеокарта HD7950-DC2T-3GD5;
  • G.Skill — комплект памяти G.Skill TridentX F3-2400C10D-8GTX;
  • Intel — накопитель Intel SSD 320 Series 300GB ипроцессор Core i7-4770K;
  • Noctua — кулер Noctua NH-U14S, вентилятор NF-A15 PWM итермоинтерфейс NT-H1;
  • MSI — системные платы MSIZ87-GD65 Gaming;
  • MTI – системная плата GigabyteGA-Z87X-UD3H;
  • Syntex — блок питания Seasonic X-650.
