Обзор и тестирование системной платы Gigabyte GA-Z87X-UD3H на чипсете Intel Z87

Материнские платы, сконструированные для профессиональных оверклокеров и любителей компьютерных игр, являются своеобразной демонстрацией технологического совершенства компаний–производителей. Максимально оснащенные, изобилующие фирменными особенностями такие модели стоят отнюдь не дешево. Поэтому большинство пользователей выбирают продукты среднего уровня, которые обладают хорошими возможностями расширения и запасом прочности, обеспечивающим достойный разгонный потенциал. Сочетание этих качеств вместе с разумной стоимостью неизменно привлекает покупателей, а материнские платы, построенные в соответствии с этими принципами, потенциально обречены на успех. Примером такого подхода может служить системная плата Gigabyte GA-Z87X-UD3H, сконструированная для работы с процессорами Intel в исполнении LGA1150.

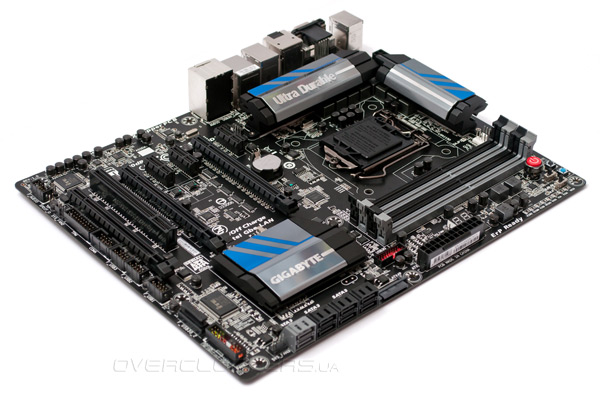

Материнская плата Gigabyte GA-Z87X-UD3H

Эта модель является типичным представителем продуктов среднего уровня, предназначенным для требовательных пользователей, которые, прежде всего, ценят оптимальное соотношение цены и качества. И сегодня в процессе обзора мы постараемся дать ответ на вопрос: отвечает ли материнская плата ожиданиям целевой аудитории, а пока, предлагаем ознакомиться с техническими характеристиками новинки.

Модель Gigabyte GA-Z87X-UD3H
Чипсет Intel Z87
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/2993*/3000* (*— OC), максимум 32 ГБ
Слоты PCI-E 2 PCI Express 3.0 x16 (х16+х0, х8+х8)
1 PCI Express 2.0 x16@x4
2 PCI Express x1
Слоты PCI 1 (ITE IT8892E)
Встроенное видеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы D-Sub, DVI-D, HDMI, DisplayPort
Количество подключаемых вентиляторов 6 (5x 4pin, 1х 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 10 x 3.0 (6 разъемов на задней панели, Intel Z87 + 2х Renesas uPD720210)
6 x 2.0 (Intel Z87)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z87)
2 канала SATA 6 Гбит/с (Marvell 88SE9172)
eSATA 2 канала eSATA 6 Гбит/с (Marvell 88SE9172)
RAID 0, 1, 5, 10 (Intel Z87)
0, 1 (Marvell 88SE9172)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel I217-V (Gigabit Ethernet)
Thunderbolt
FireWire
COM 1 (внутренний)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности DualBIOS, индикатор кодов POST, кнопки включенияи перегрузки, контакты для измерения напряжений


Комплект поставки

Новинка поставляется в картонной коробке стандартных размеров, на лицевой стороне которой изображена система охлаждения узла VRM, нанесено наименование модели, а также помещен логотип Ultra Durable 5 Plus. Последний означает, что Gigabyte GA-Z87X-UD3H произведена с применением высококачественных электронных компонентов, которые должны обеспечить долговечную и бесперебойную работу материнской платы.

Материнская плата Gigabyte GA-Z87X-UD3H

С обратной стороны упаковки приведена краткая спецификация новинки и нанесено схематическое изображение материнской платы вместе с указанием ключевых фирменных особенностей, использованных в конструкции GA-Z87X-UD3H.

Материнская плата Gigabyte GA-Z87X-UD3H

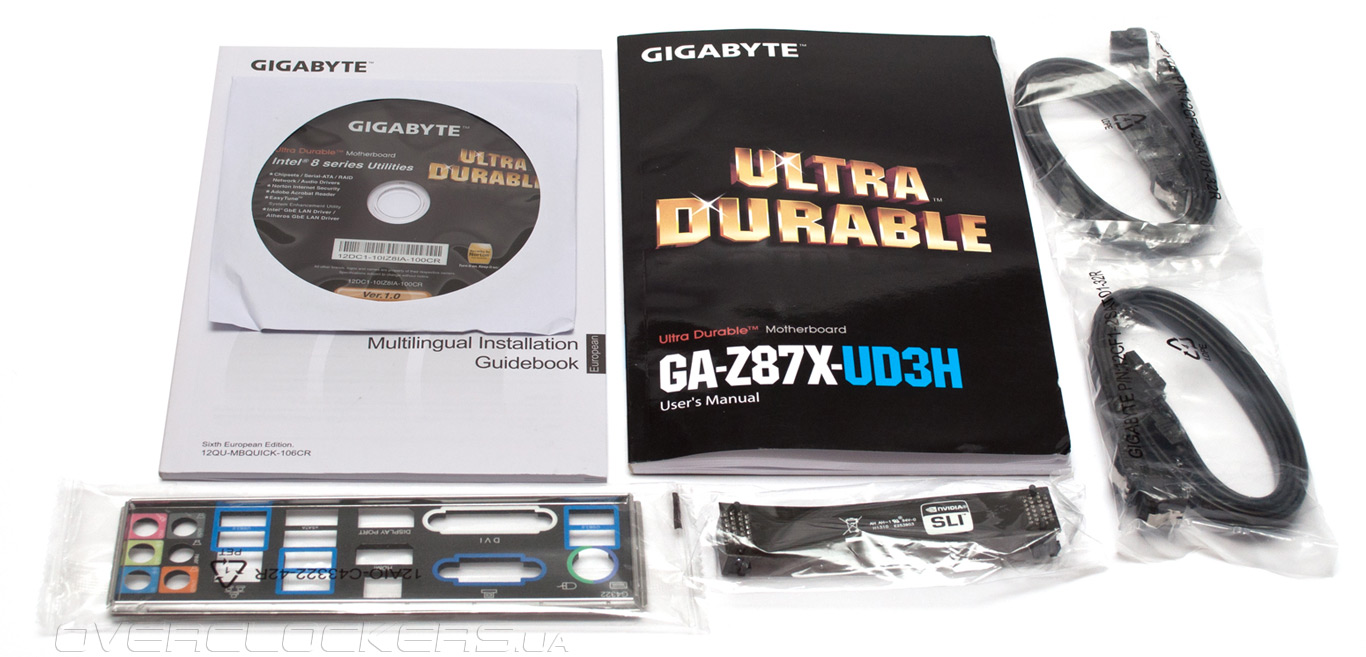

Набор аксессуаров героини сегодняшнего обзора включает:
  • четыре кабеля SATA 6 Гбит/с;
  • заглушку на заднюю панель I/O Shield;
  • мостик NVIDIA SLI;
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • инструкцию по быстрой сборке.
Материнская плата Gigabyte GA-Z87X-UD3H

Весьма скромно, но от модели среднего уровня сложно ожидать большего разнообразия. К тому же, все компоненты, необходимые для сборки системного блока, в наличии имеются.


Дизайн

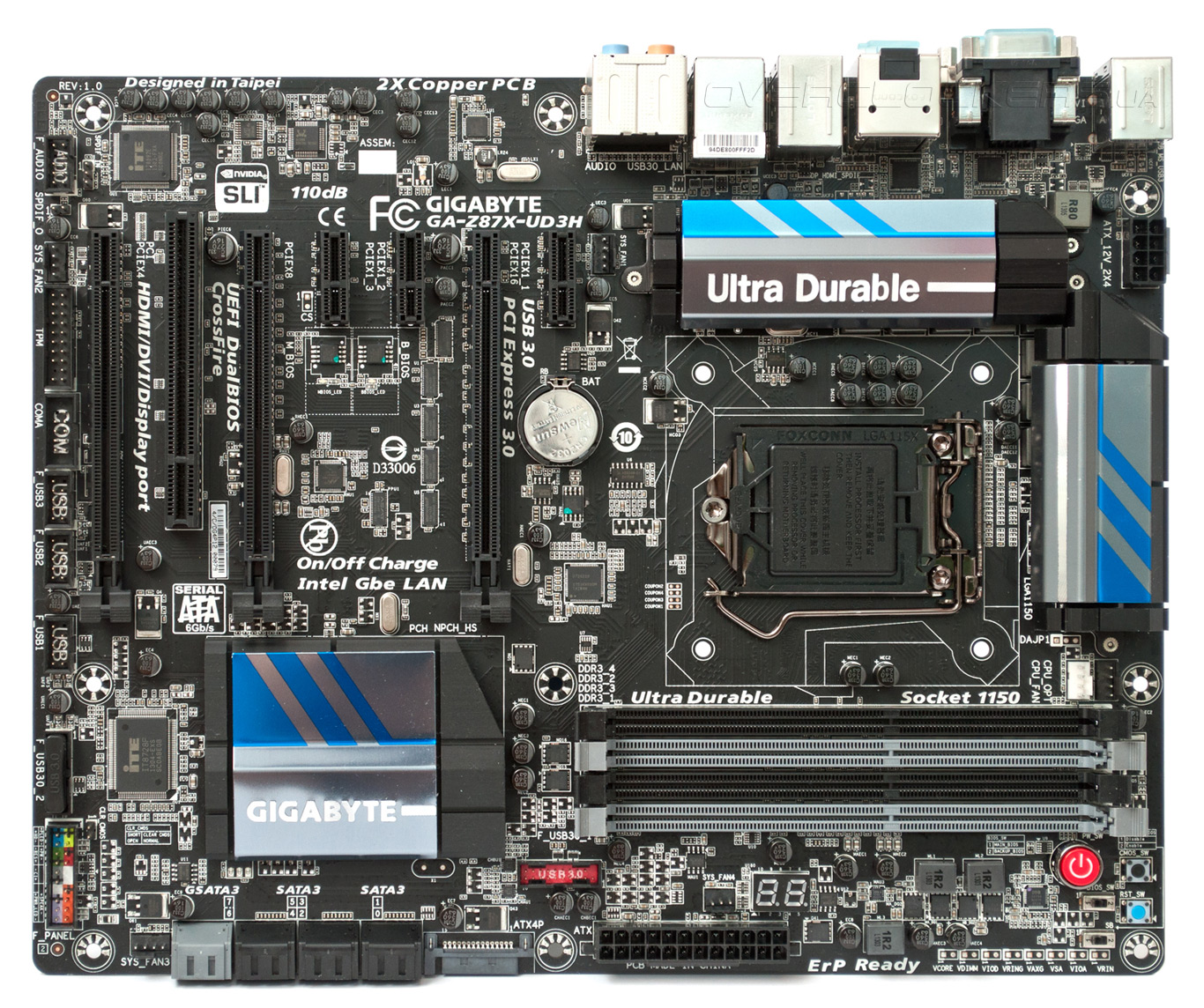

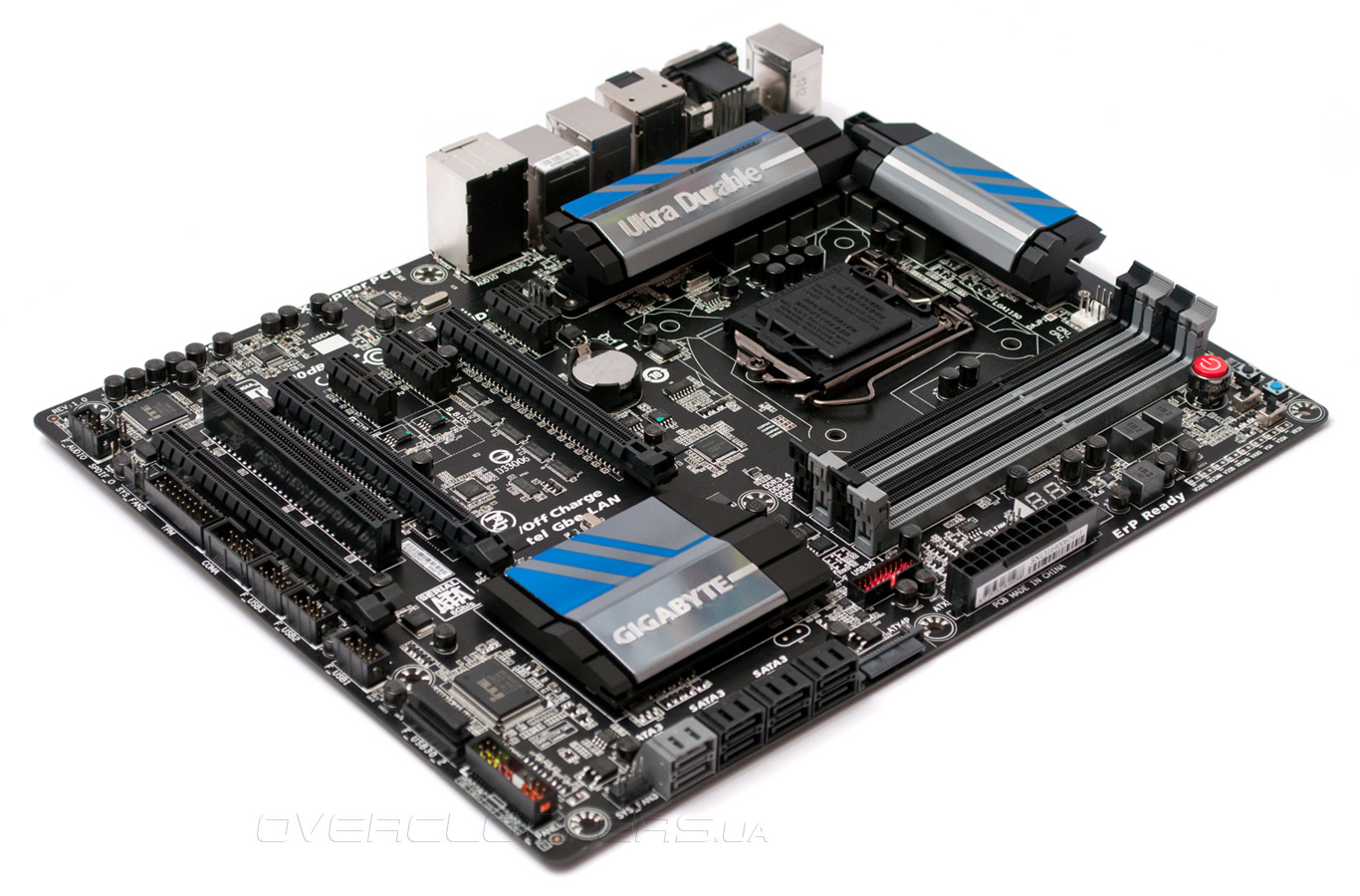

Материнская плата Gigabyte GA-Z87X-UD3H базируется на чипсете Intel Z87, который обеспечивает поддержку процессоров Intel в исполнении LGA1150 из серии «К» с разблокированными множителями. Для установки модулей ОЗУ служат четыре слота DIMM, способные вместить модули DDR3 суммарным объемом 32 ГБ с тактовой частотой до 3000 МГц в режиме разгона. Размеры печатной платы составляют 305 х 244 мм, что соответствует стандарту АТХ, так что расположение компонентов достаточно удобное.

Материнская плата Gigabyte GA-Z87X-UD3H

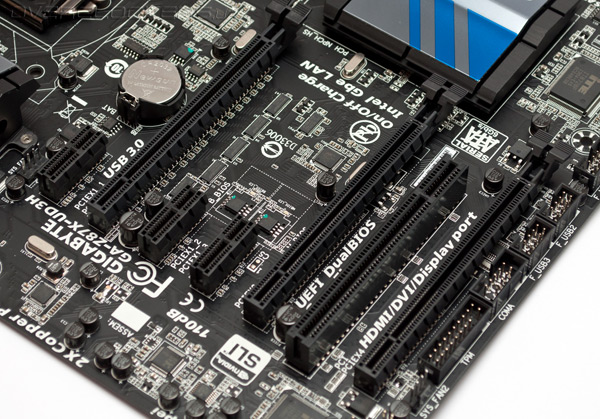

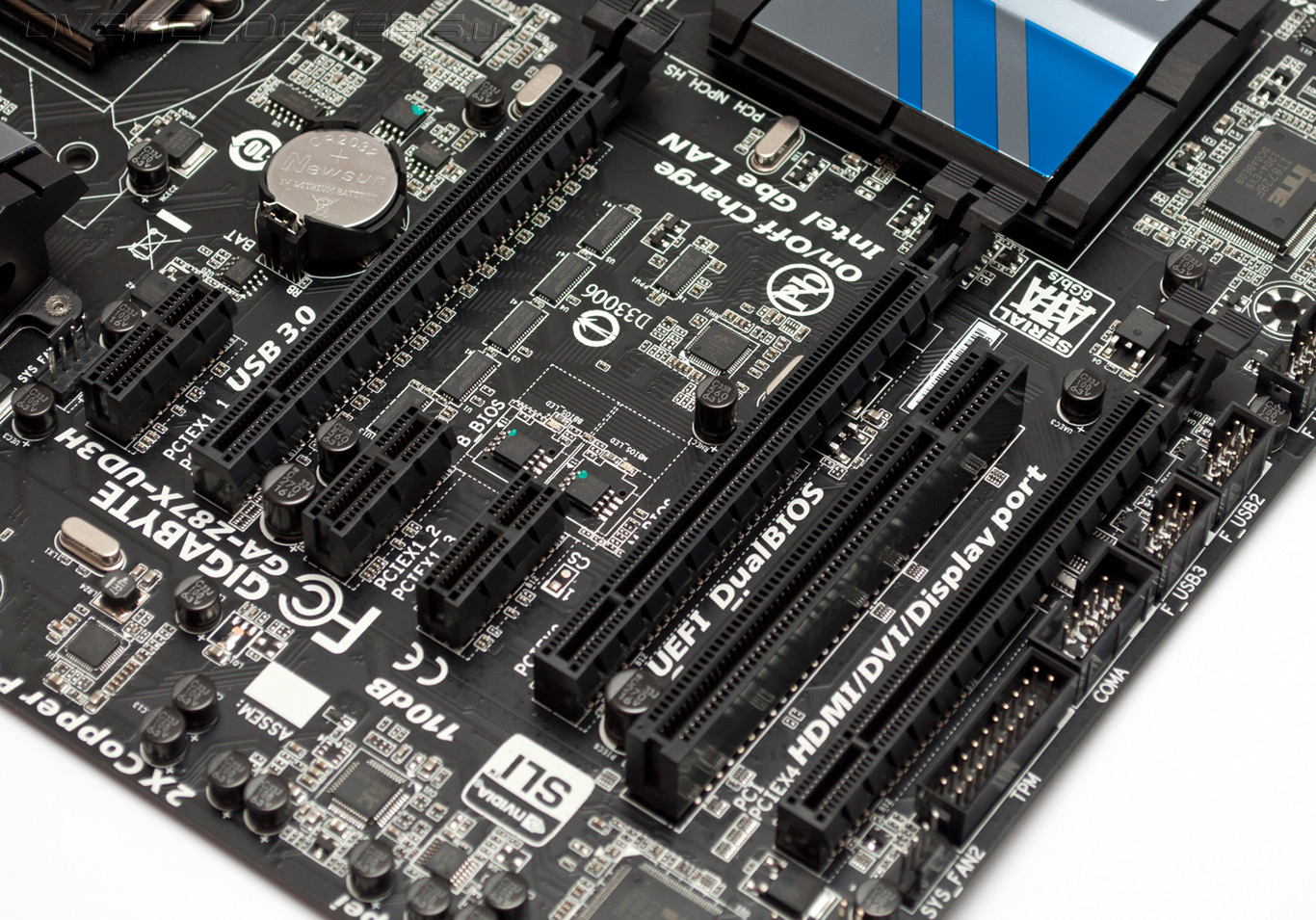

Возможности GA-Z87X-UD3H по организации графической подсистемы представлены двумя разъемами PCI Express 3.0 x16, которые способны работать в режимах «х16+х0» или «х8+х8», что позволяет строить конфигурации AMD CrossFireX и NVIDIA SLI. В случае установки мощных графических ускорителей рекомендуется использовать разъемом дополнительного питания АТХ4Р, расположенный рядом с портами SATA. Третий слот PCI Express 2.0 х16, подключенный к системной логике, всегда работает в режиме x4@x16 . Он делит ресурсы со вторым и третьим по счету портами PCI-E 2.0 x1, поэтому, при использования карт расширения, требующих максимальной скорости интерфейса, в распоряжении пользователя остаётся единственный разъем PCI-E 2.0 x1 да «старый добрый» порт PCI, реализованный с применением микросхемы–переходника ITE IT8892E.

Материнская плата Gigabyte GA-Z87X-UD3H

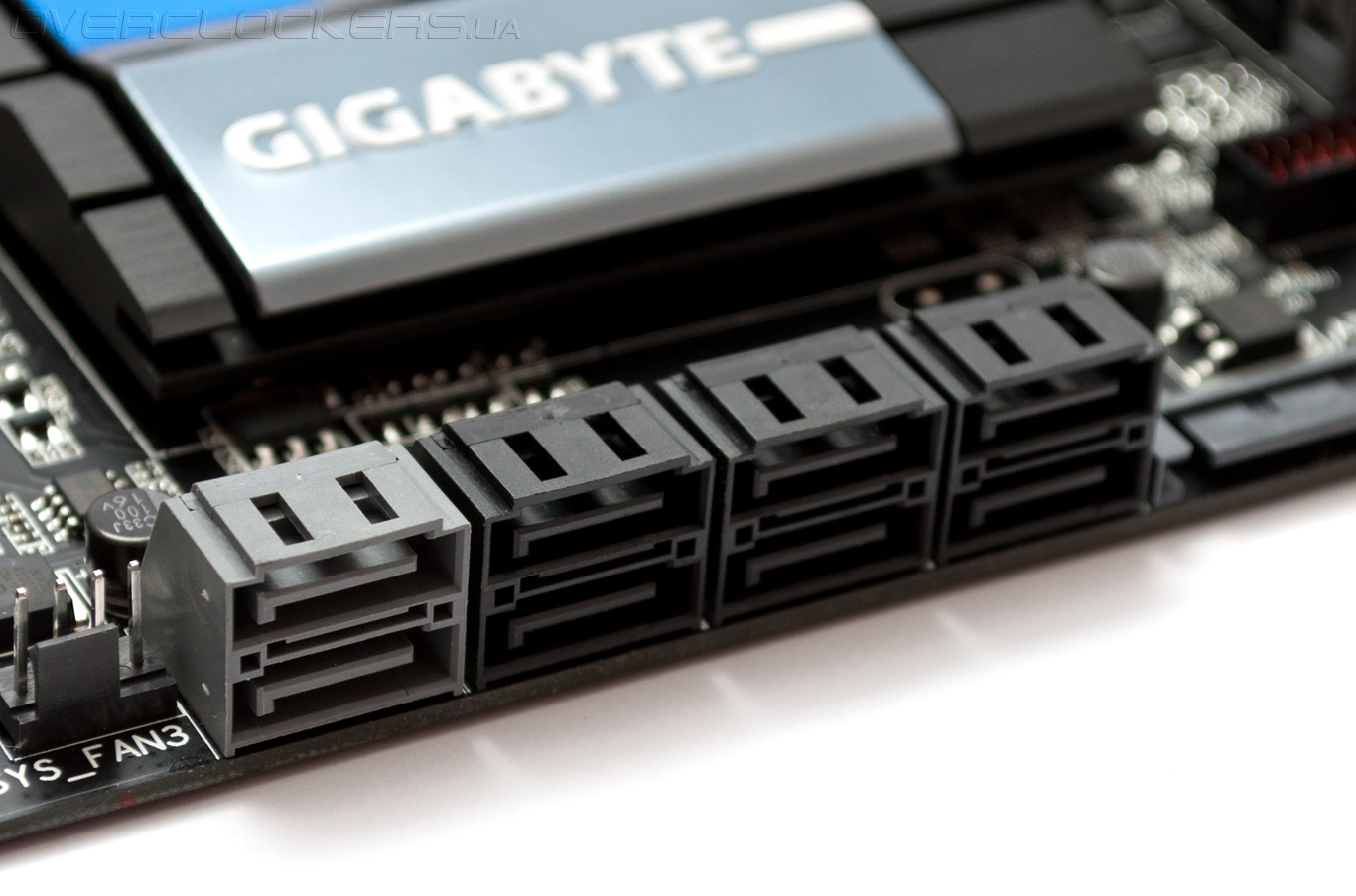

Дисковая подсистема новинки представлена шестью чипсетными портами SATA 6 Гбит/с с возможностью объединения накопителей в массивы RAID уровней 0, 1, 5, 10 и поддержкой технологии Intel Smart Responce. Дополнительно Gigabyte GA-Z87X-UD3H оснащена двумя каналами SATA 6 Гбит/с, а также парой интерфейсов eSATA 6 Гбит/с, выведенных на заднюю панель. Все они подключены к двуканальному контроллеру Marvell 88SE9172, поэтому, при использовании внешних накопителей внутренние порты SATA 6 Гбит/с становятся недоступными.

Материнская плата Gigabyte GA-Z87X-UD3H

В качестве звукового адаптера использован 7.1 HD-аудиокодек Realtek ALC892, а подключение к сети Gigabit Ethernet обеспечивается контроллером Intel I271-V. Что касается портов USB 3.0, то два чипсетных канала представлены в виде внутренних разъемов, а к остальным четырем подключена пара четырехпортовых концентраторов Renesas uPD720210, дающих в сумме восемь разъемов USB 3.0, из которых шесть штук выведены на заднюю панель.

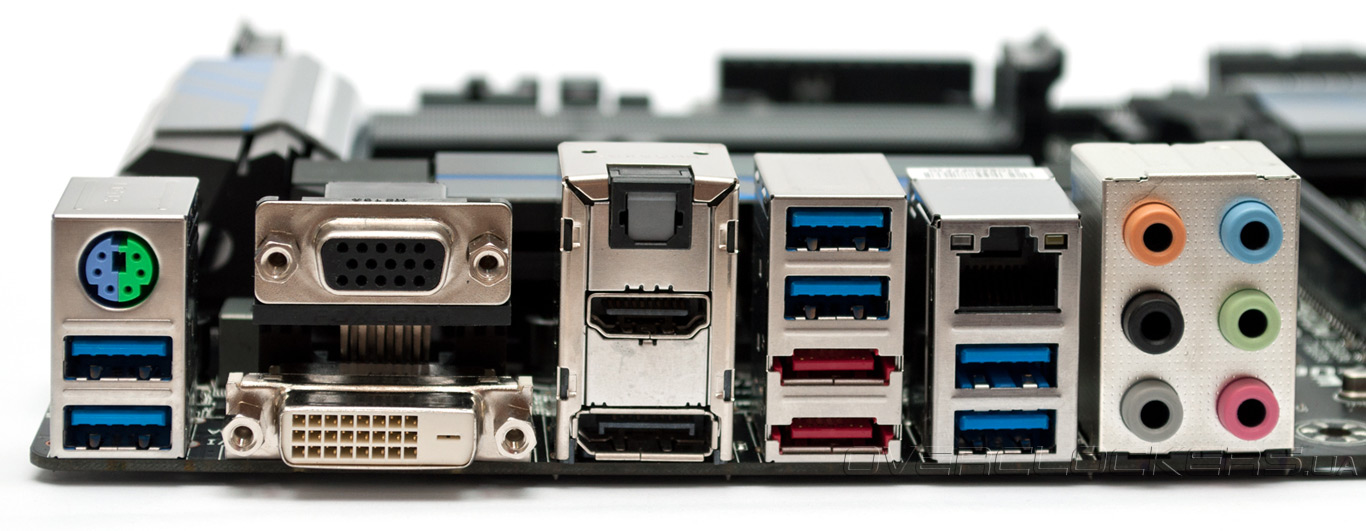

В итоге, на задней панели новинки нашлось место для:
  • комбинированного порта PS/2;
  • шести USB 3.0;
  • оптического выхода S/PDIF;
  • видеовыходов D-Sub, DVI-D, HDMI и Display Port;
  • двух разъемов eSATA 6 Гбит/с;
  • сетевого порта RJ-45;
  • шести аналоговых аудиовыходов.

Материнская плата Gigabyte GA-Z87X-UD3H

Благодаря наличию четырех видеовыходов Gigabyte GA-Z87X-UD3H позволяет выводить изображение на три монитора одновременно. Заметим, что поддержки интерфейса Thunderbolt или беспроводных сетей новинка лишена, что, впрочем, характерно для большинства моделей среднего уровня.

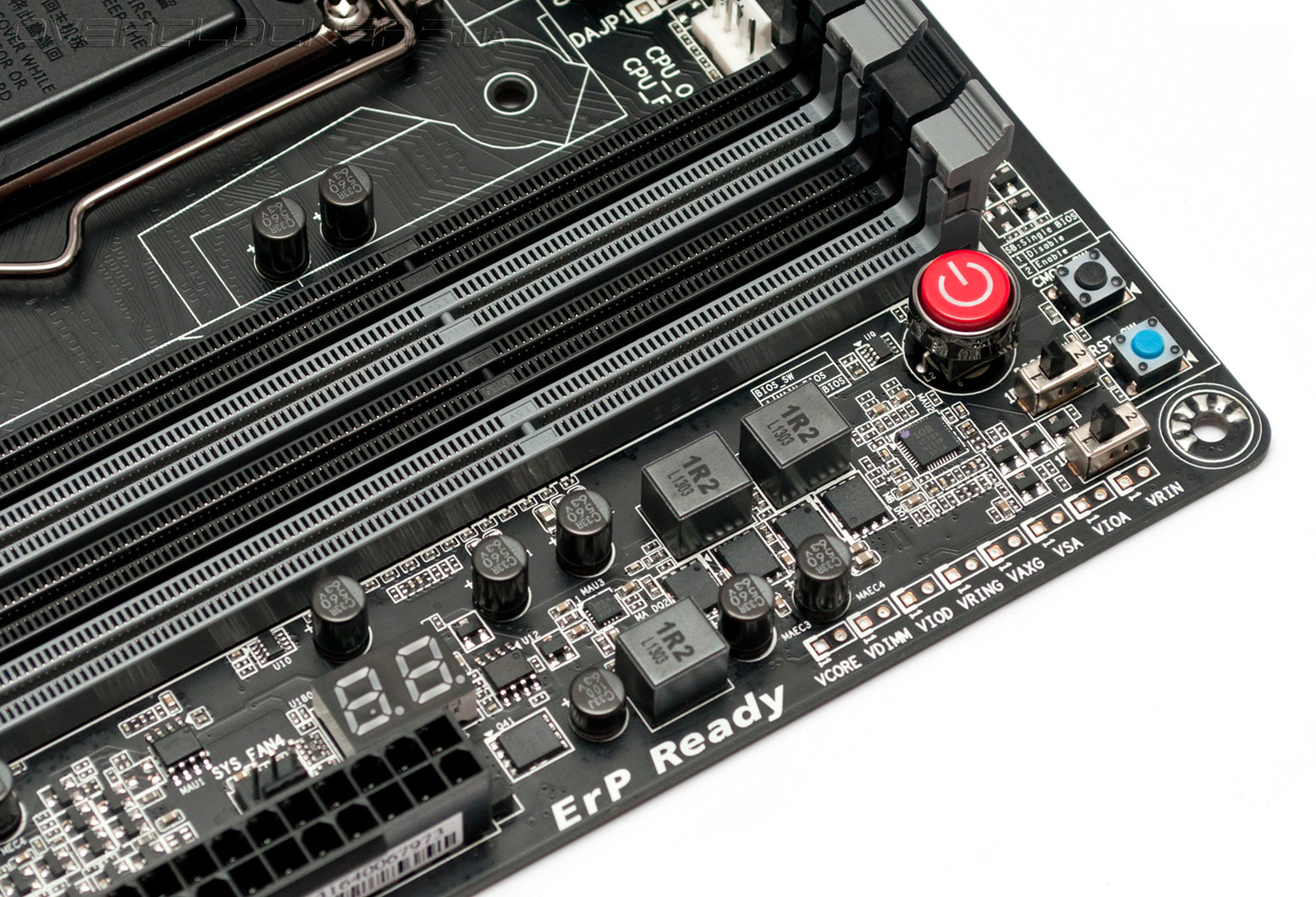

Из интересных особенностей героини сегодняшнего обзора следует отметить реализацию фирменной технологии DualBIOS, которая позволяет загрузиться с резервной микросхемы с прошивкой в случае сбоя в работе основной EEPROM. В правом верхнем углу материнской платы расположены два микропереключателя, один из которых позволяет выбрать чип с управляющим микрокодом, с которого будет выполняться загрузка, а второй — отключает работу технологии DualBIOS. Там же находятся кнопки включения и перегрузки, клавиша Clear_CMOS, а также контактные площадки для измерения напряжений и светодиодный индикатор кодов POST. Одним словом, новинка неплохо экипирована для работы в условиях открытого стенда.

Материнская плата Gigabyte GA-Z87X-UD3H

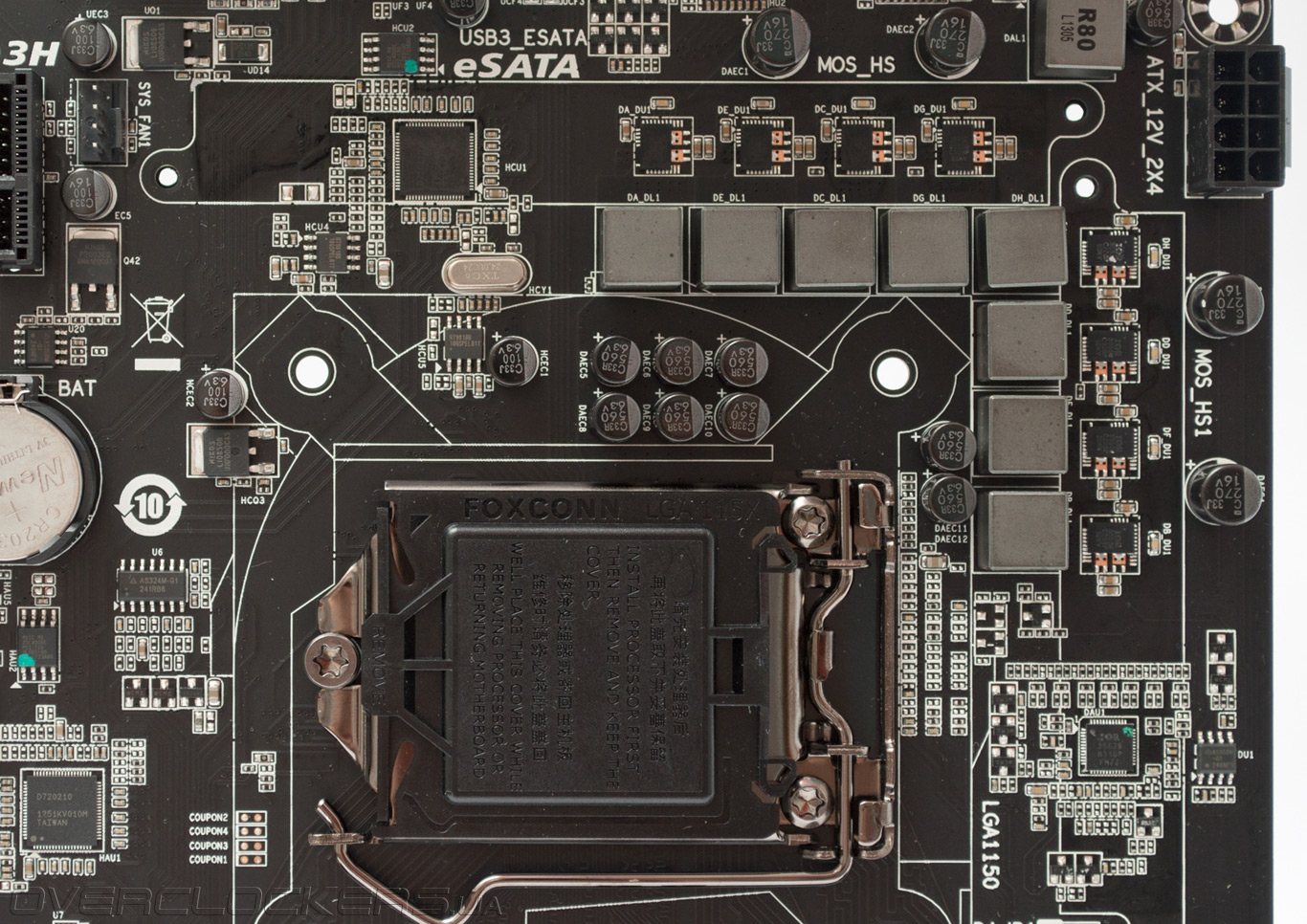

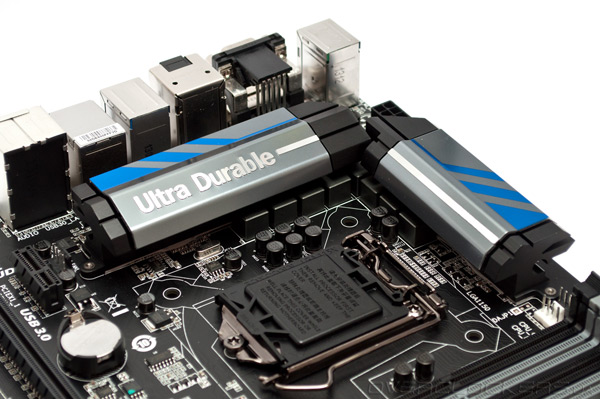

Напряжение к подсистеме питания GA-Z87X-UD3H подводится при помощи восьмиконаткного разъема EPS12V, а сам VRM построен по восьмиканальной схеме. В качестве силовых элементов используются интегральные сборки IR3553, тогда как функции ШИМ-контроллера выполняет микросхема IR3563B. Все электронные компоненты преобразователя напряжения расположены с лицевой стороны PCB, а ближайшее рассмотрение VRM дает понять, что в схемотехнике силовой подсистемы новинки много общего с другой моделью Gigabyte — GA-Z87X-OC, разработанной для оверклокерских экспериментов.

Материнская плата Gigabyte GA-Z87X-UD3H

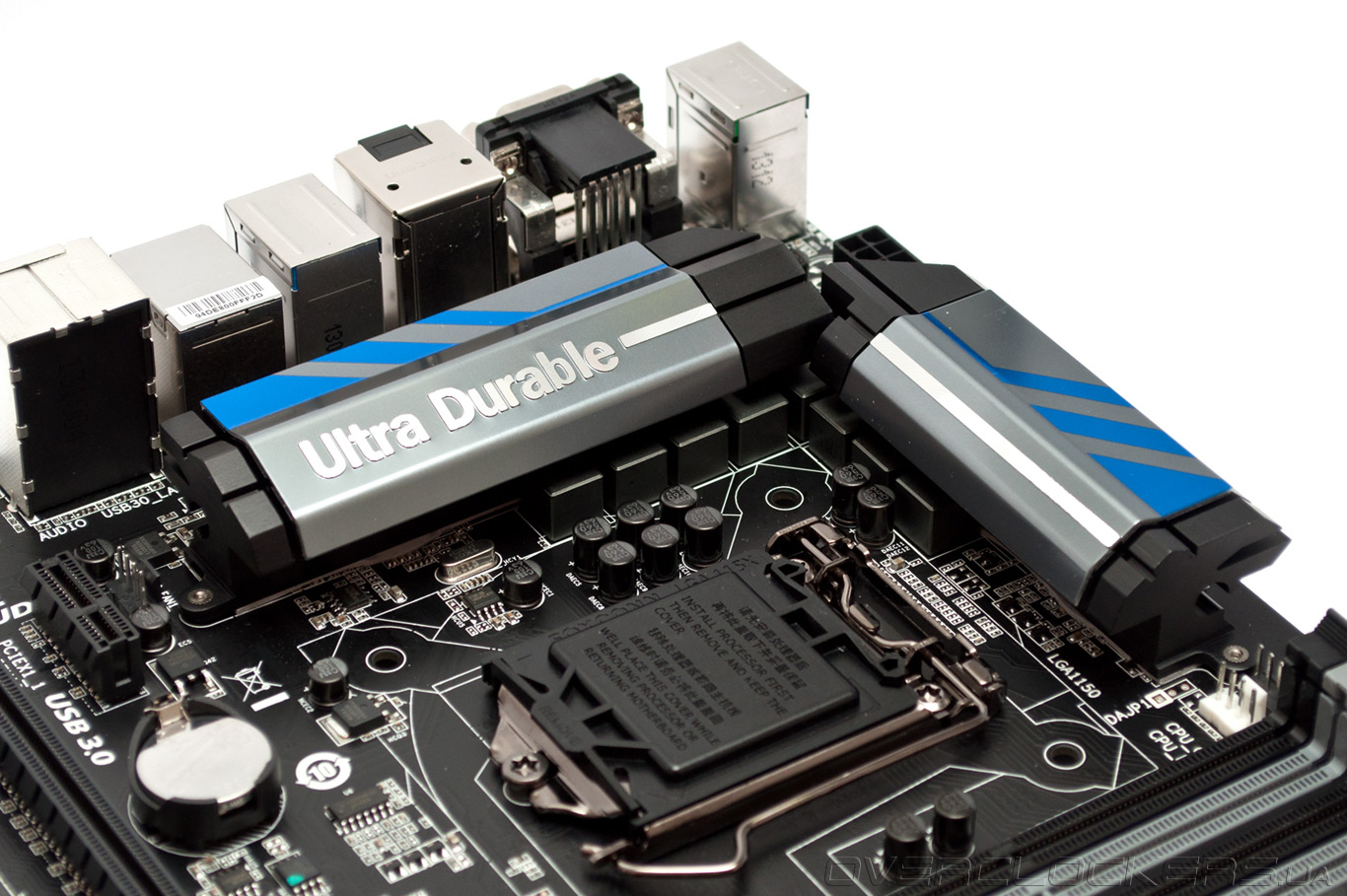

Для подключения вентиляторов служат пять четырехконтактных разъемов, обеспечивающих управление скоростью вращения при помощи ШИМ. Еще одного «карлсона» можно подключить к трехконтактному разъему. Силовые элементы преобразователя напряжения охлаждаются парой крупных радиаторов, которые неплохо справляются со своей задачей даже во время экспериментов по разгону.

Материнская плата Gigabyte GA-Z87X-UD3H

Радиаторы имеют винтовое крепление, обеспечивающее надежный прижим.

Материнская плата Gigabyte GA-Z87X-UD3H

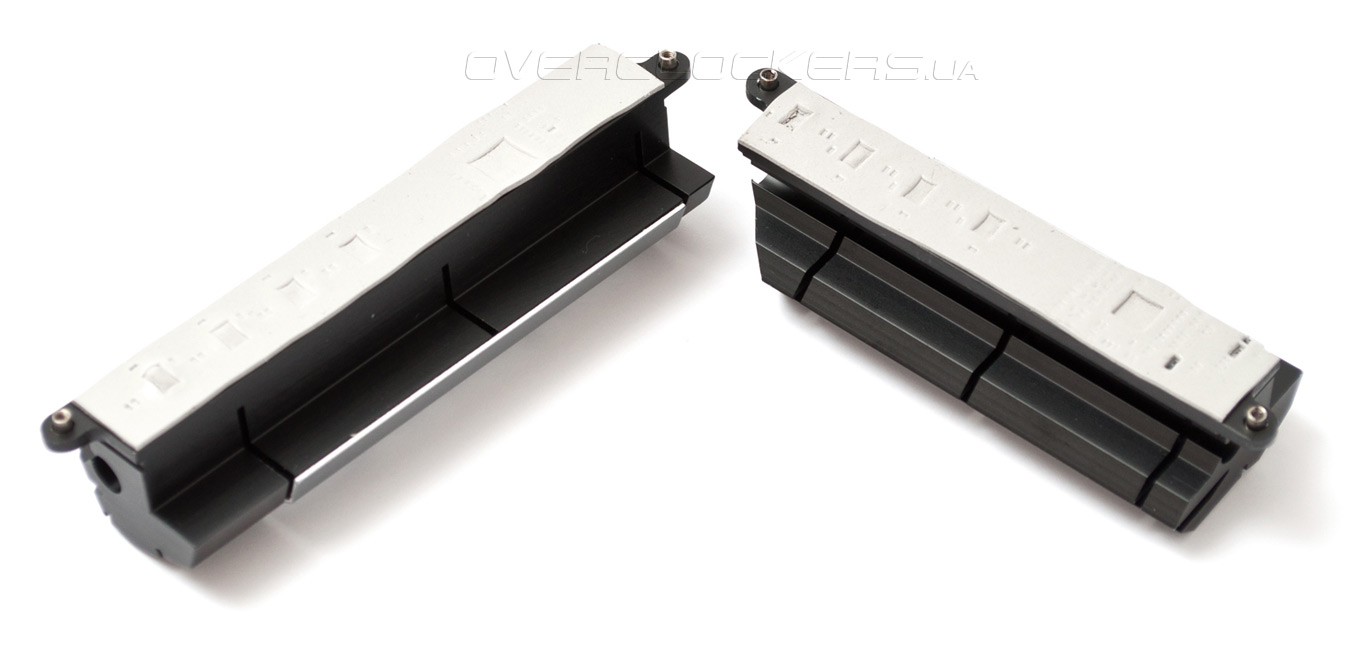

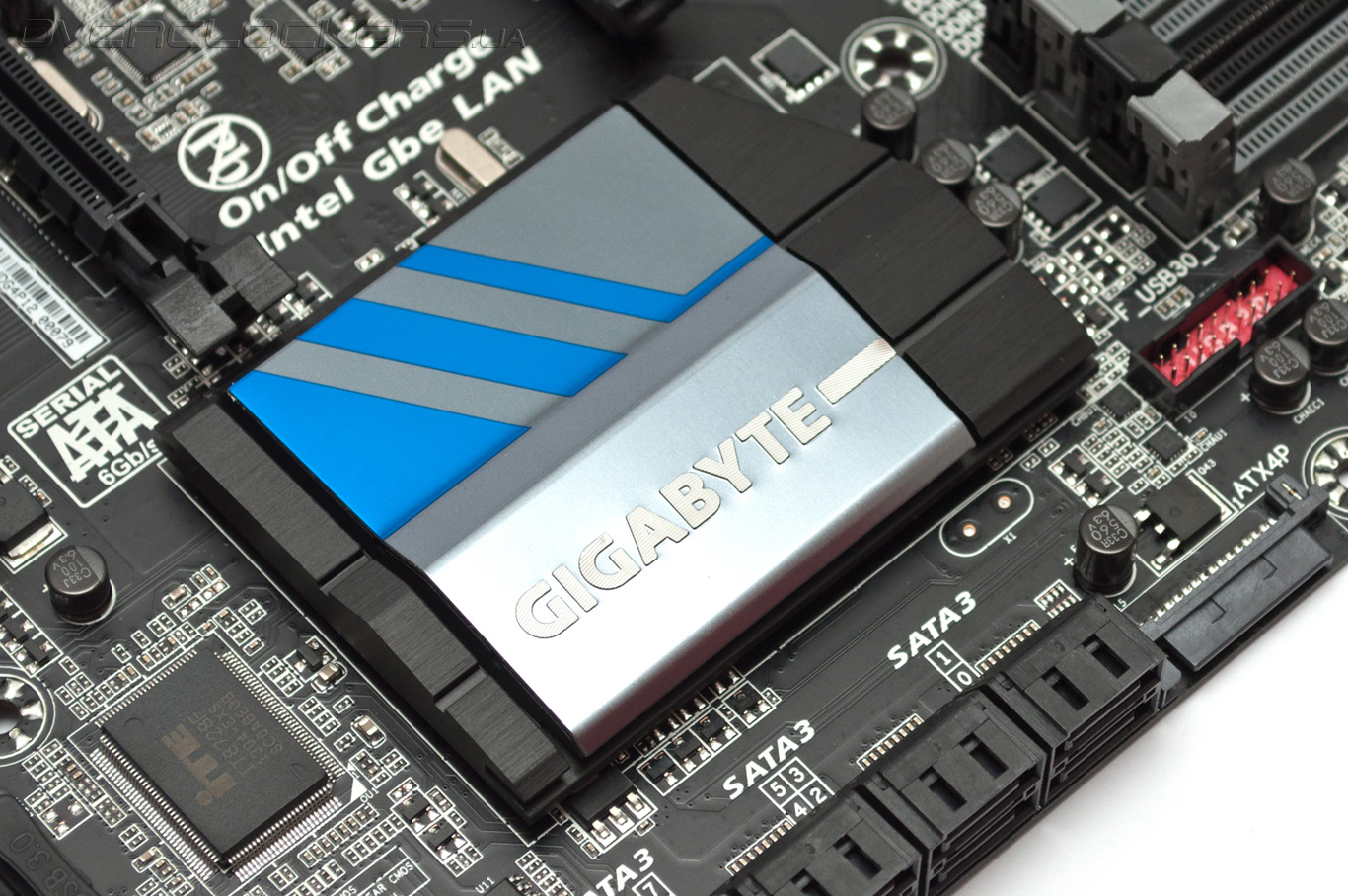

В качестве термоинтерфейса применена белая пластичная масса, которая повсеместно используется в системах охлаждения материнских плат, а единственная микросхема системной логики охлаждается крупным плоским охладителем, эффективности которого достаточно при работе с любой нагрузкой.

Материнская плата Gigabyte GA-Z87X-UD3H
