Обзор и тестирование компактной системной платы ASUS Maximus VI Gene для процессоров Intel в исполнении LGA1150

UEFI Setup

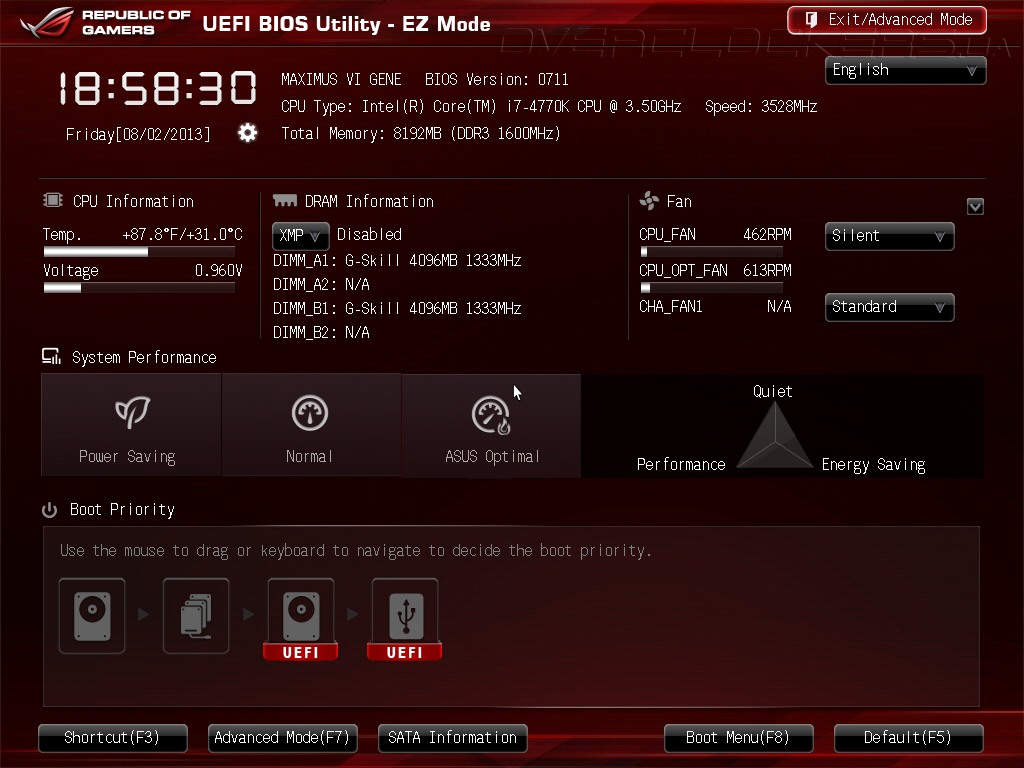

В основе прошивки Maximus VI Gene лежит управляющий микрокод производства AMI, пользовательский интерфейс которого подвергся существенным изменениям. Для настройки базовой функциональности и контроля параметров системного мониторинга предусмотрен режим EZ Mode.

UEFI Setup ASUS Maximus VI Gene

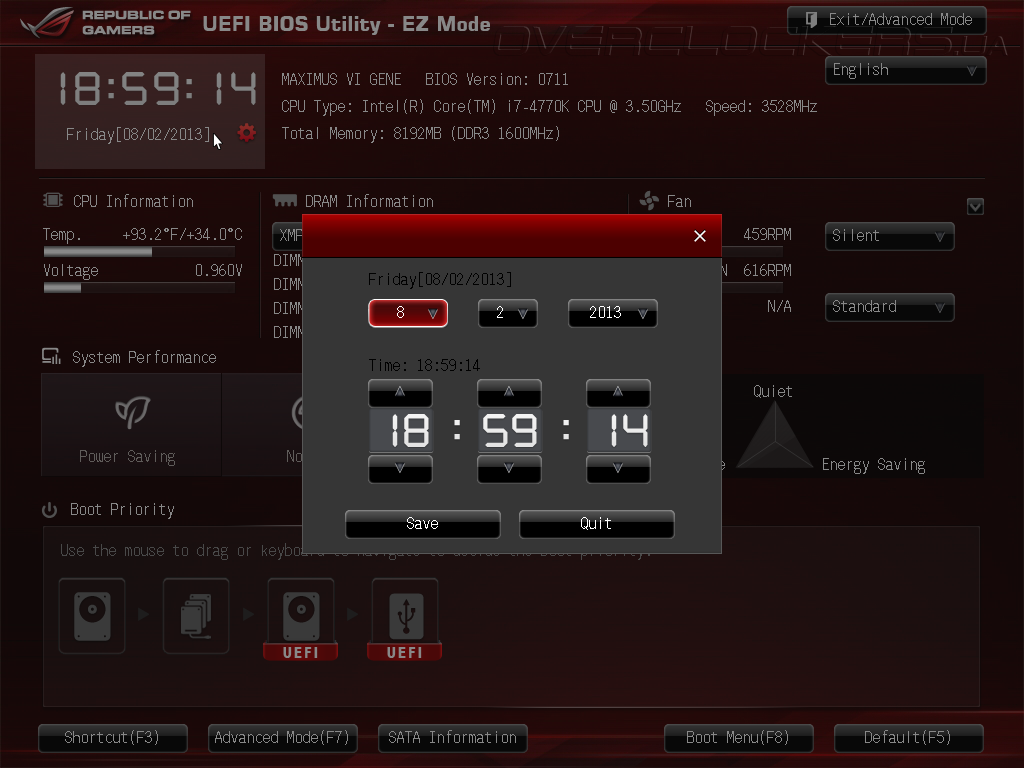

В этом режиме можно регулировать быстродействие системы, включать профили Х.М.Р. для модулей ОЗУ, а также настраивать скорости вращения вентиляторов. Среди возможностей EZ Mode числится установка порядка загрузки с дисковых накопителей и выставление системных даты и времени.

UEFI Setup ASUS Maximus VI Gene

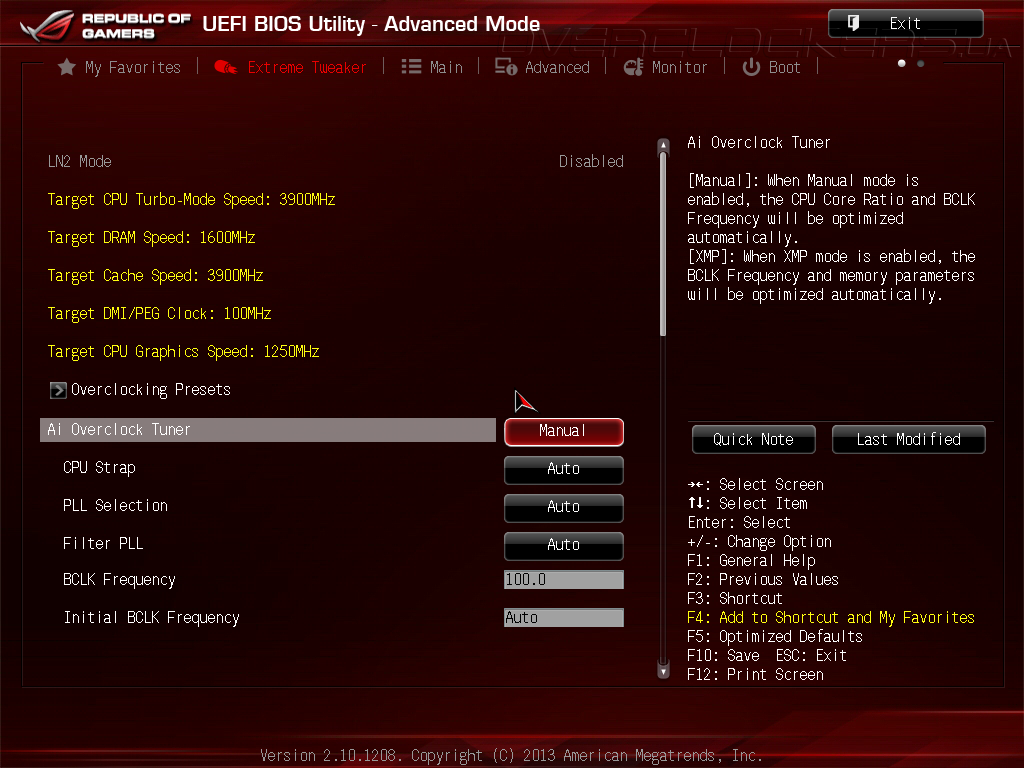

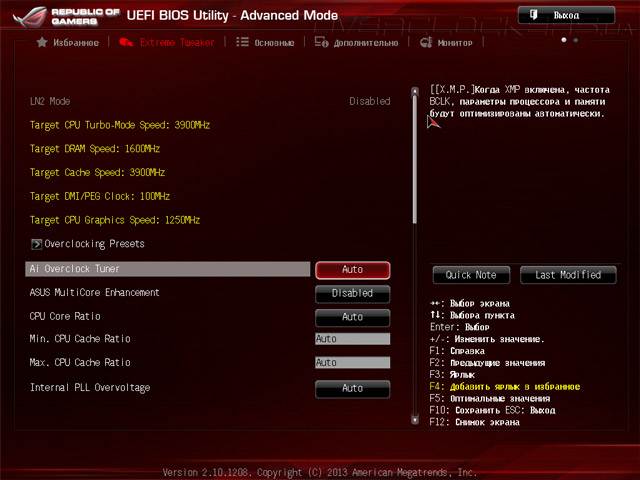

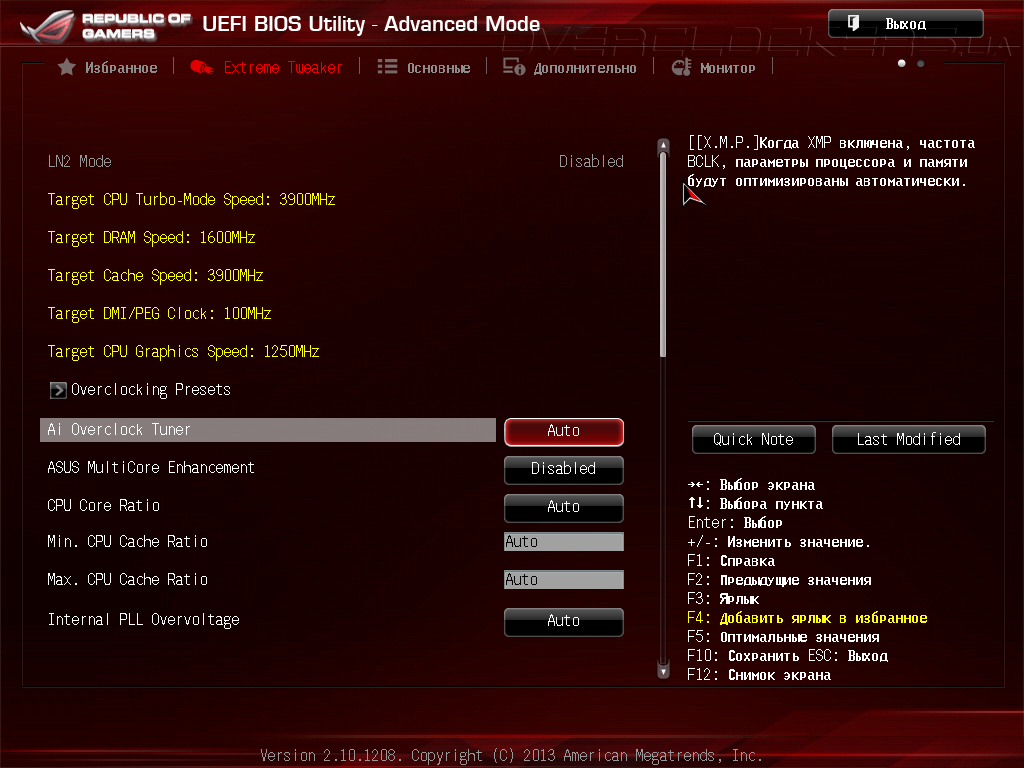

По большому счету, режим EZ Mode предлагает набор настроек, которых достаточно для первичной конфигурации системной платы. Но не для этого покупают модели из серии Republic of Gamers, стихия которых — работа в режиме разгона, возможном при использовании расширенного режима UEFI Setup — Advanced Mode. В разделе Extreme Tweaker отображаются текущий режим работы центрального процессора и модулей ОЗУ, а также сосредоточены все основные параметры быстродействия. Среди них регулировка базовой частоты, задание параметра CPU Strap, позволяющего поднять BCLK со штатных 100 МГц до 125 МГц, 167 МГц или 250 МГц, а также опции PLL Selection и Filter PLL, регулировкой которых достигаются максимальные значения опорной частоты.

UEFI Setup ASUS Maximus VI Gene

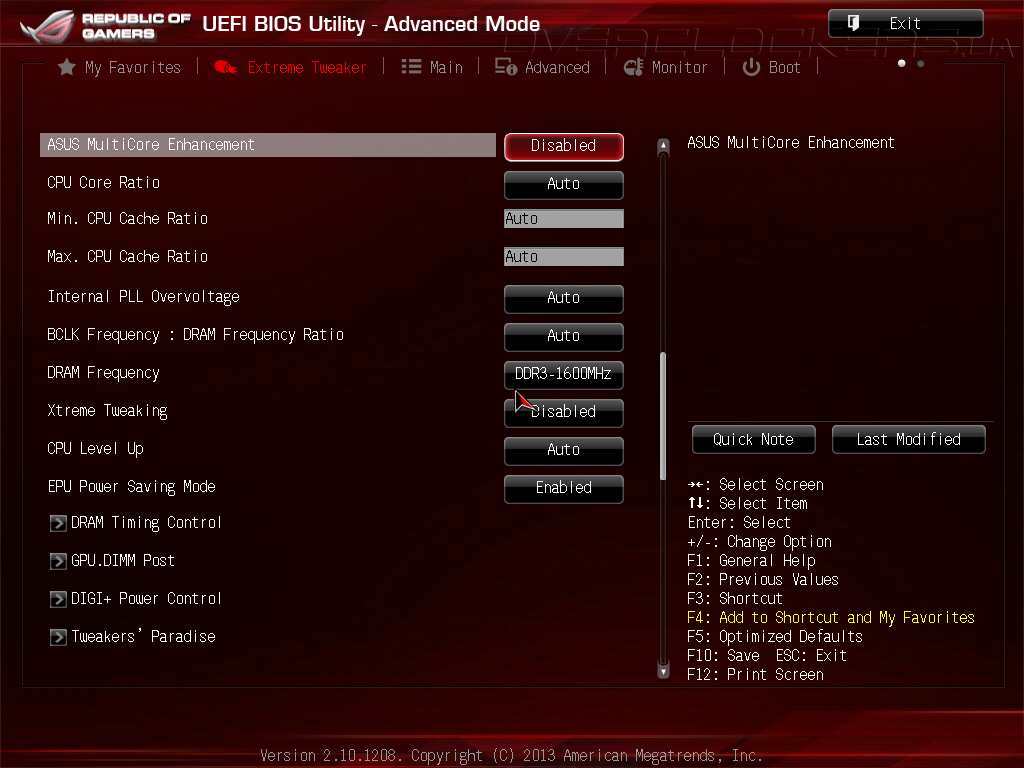

Параметр ASUS MultiCore Enhancement корректирует работу технологии Intel Turbo Boost, повышая производительность в многопоточных приложениях, а для разгона в ручном режиме доступно управление множителями вычислительных ядер и Uncore-части процессора. Включение опции Internal PLL Overvoltage должно повышать стабильность в разгоне с применением жидкого азота.

UEFI Setup ASUS Maximus VI Gene

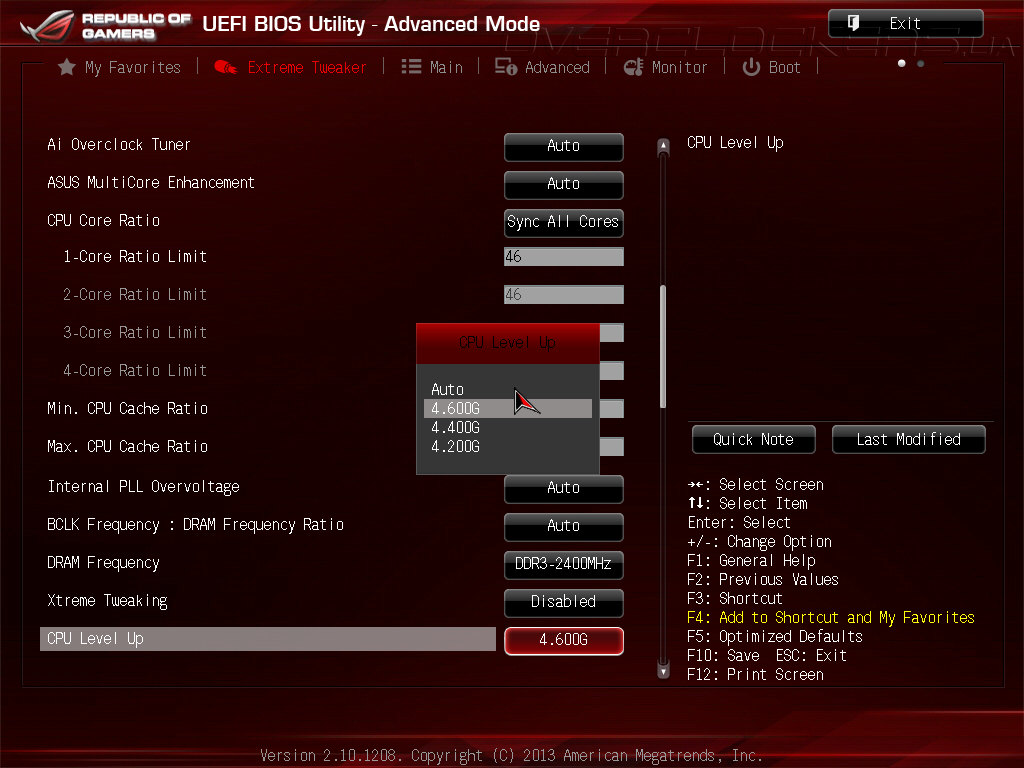

В разделе Extreme Tweaking включается режим энергосбережения EPU Power Saving mode и запускается функция автоматического разгона CPU Level Up, которая предлагает выбрать один из трех профилей быстродействия.

UEFI Setup ASUS Maximus VI Gene

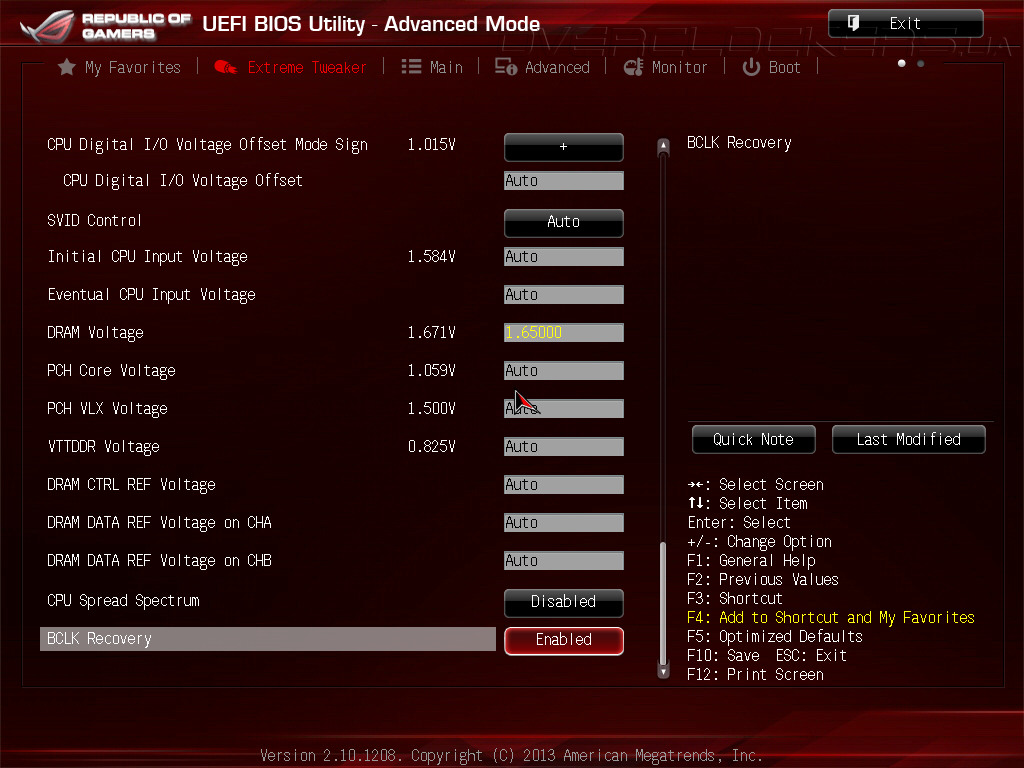

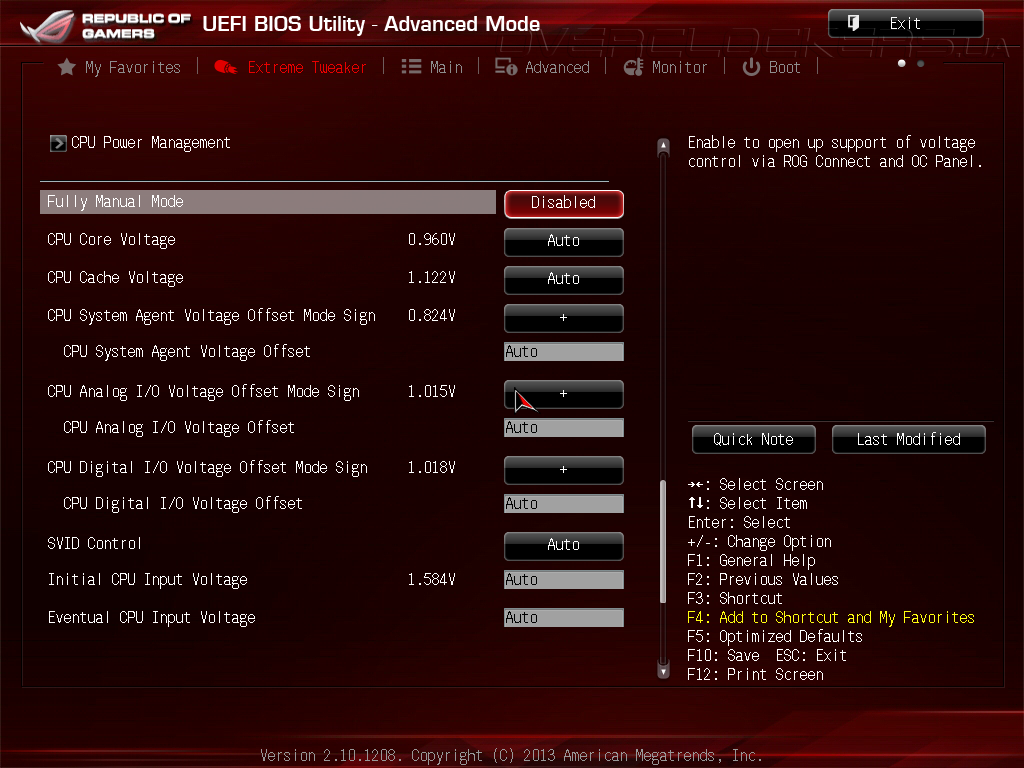

Возможности прошивки Maximus VI Gene по управлению напряжениями, как и подобает продукту из серии ROG, находятся на самом высоком уровне.

UEFI Setup ASUS Maximus VI Gene

UEFI Setup ASUS Maximus VI Gene

Перечень, диапазоны и шаг регулировок параметров представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage Override 0,001–1,92 0,001
CPU Core Voltage Offset –0,999…+0,999 0,001
CPU Cache Voltage Override 0,001–1,92 0,001
CPU Cache Voltage Offset –0,999…+0,999 0,001
CPU System Agent Voltage Offset –0,999…+0,999 0,001
CPU Analog I/O Voltage Offset –0,999…+0,999 0,001
CPU Digital I/O Voltage Offset –0,999…+0,999 0,001
Initial CPU Input Voltage 0,8–2,44 0,001
Eventual CPU Input Voltage 0,8–2,44 0,001
DRAM Voltage 1,2–2,4 0,005
PCH Core Voltage 0,7–1,8 0,00625
PCH VLX Voltage 0,8–2,0 0,00625
VTTDDR Voltage 0,6–1,4 0,00625

Отметим прецизионную установку напряжений на вычислительных ядрах, Uncore-части, системном агенте и цепях ввода-вывода центрального процессора, а также двухступенчатую регулировку значений CPU Input Voltage, подаваемого на вход интегрированного регулятора напряжения.

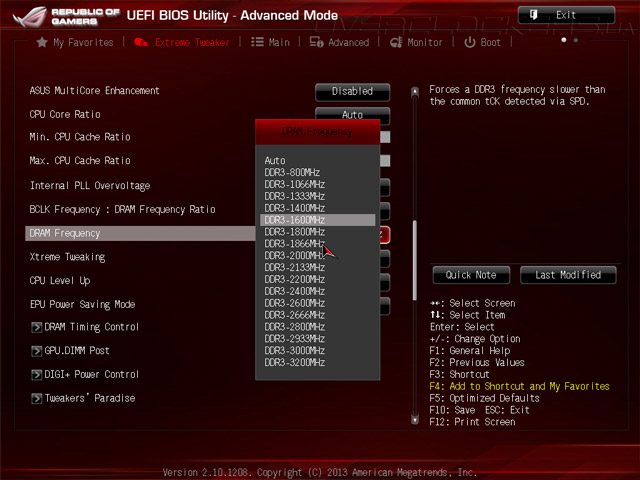

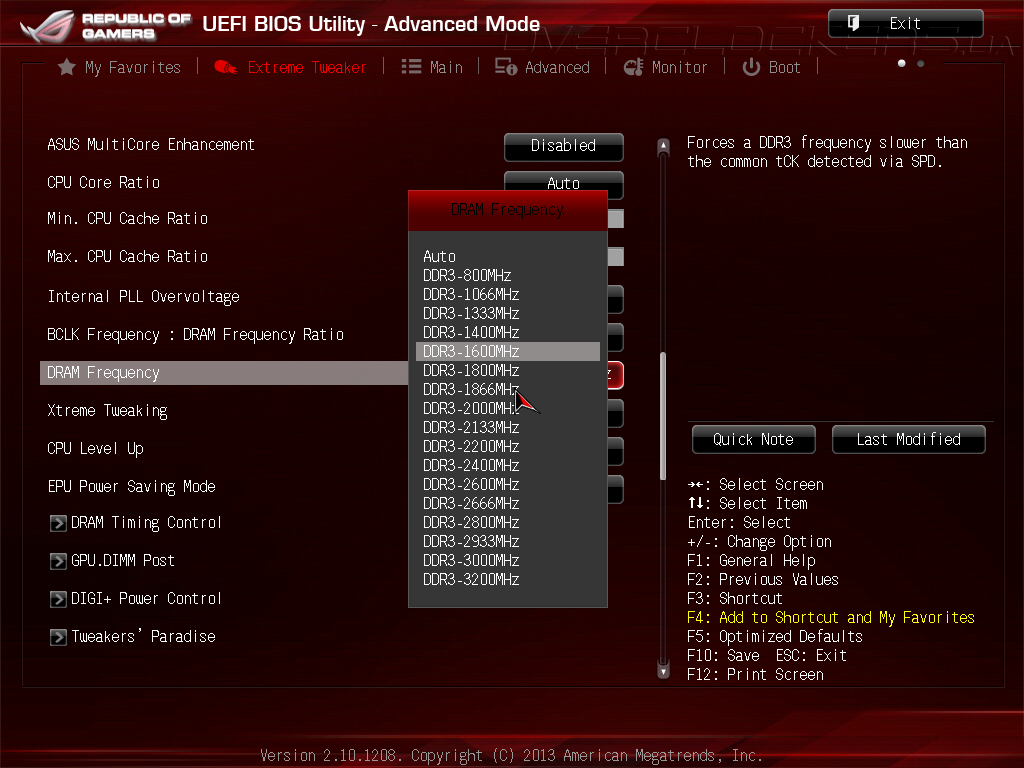

Меню настройки позволяет повышать частоту ОЗУ до 3200 МГц включительно.

UEFI Setup ASUS Maximus VI Gene

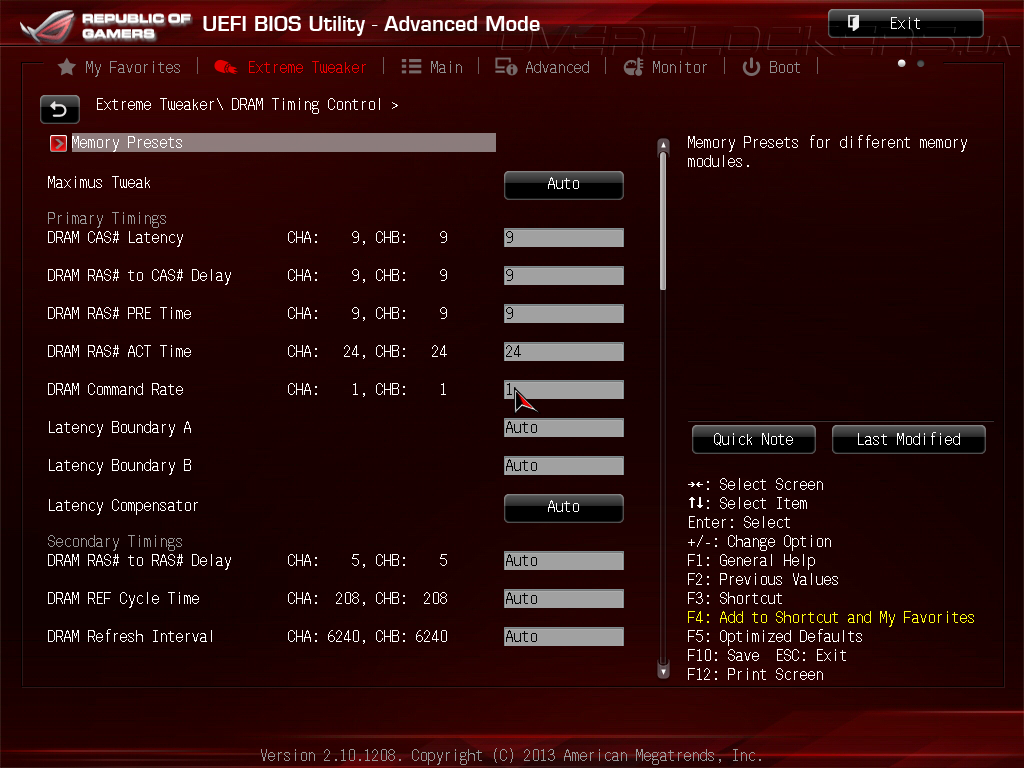

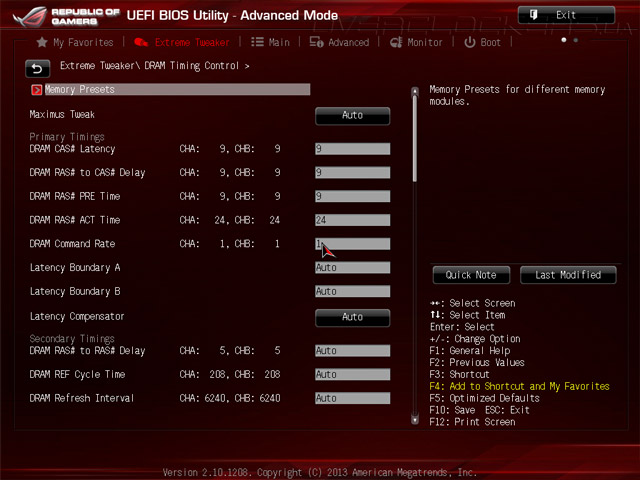

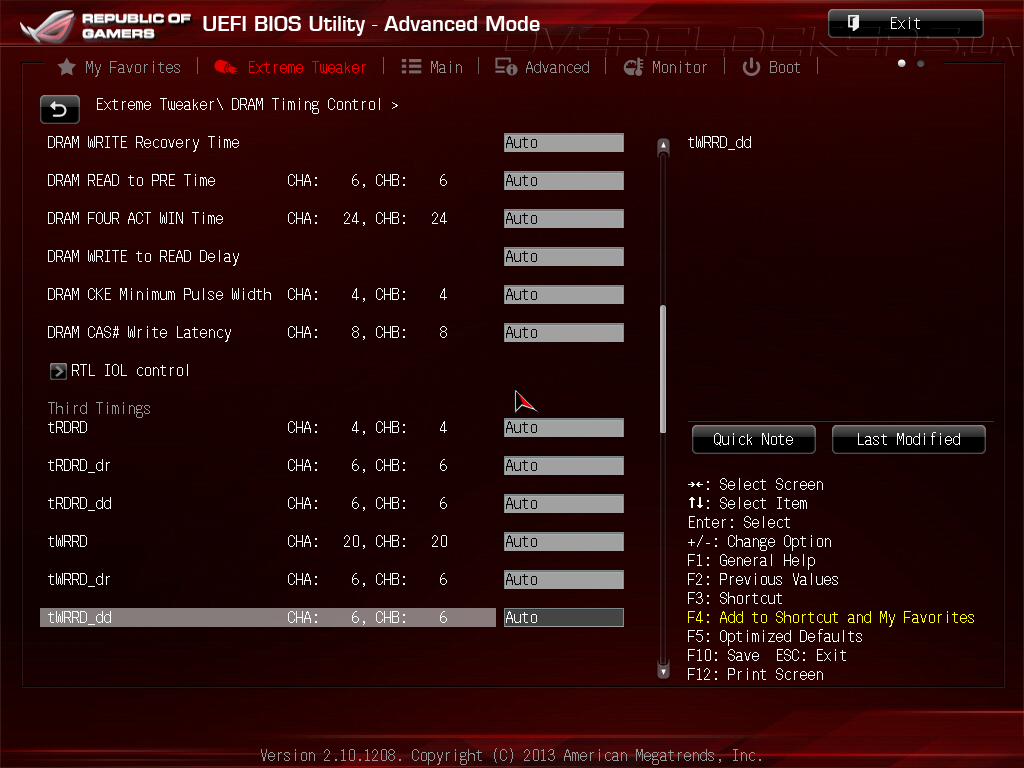

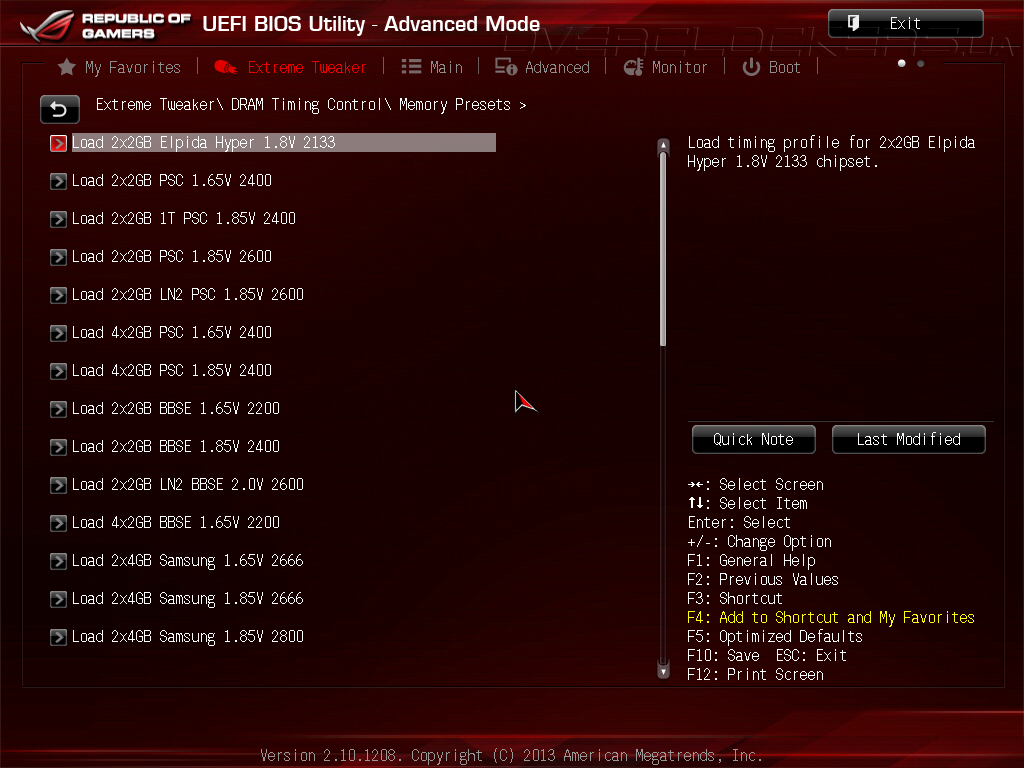

Во вкладке DRAM Timing control задаются основные и множество второстепенных таймингов модулей оперативной памяти.

UEFI Setup ASUS Maximus VI Gene

UEFI Setup ASUS Maximus VI Gene

UEFI Setup ASUS Maximus VI Gene

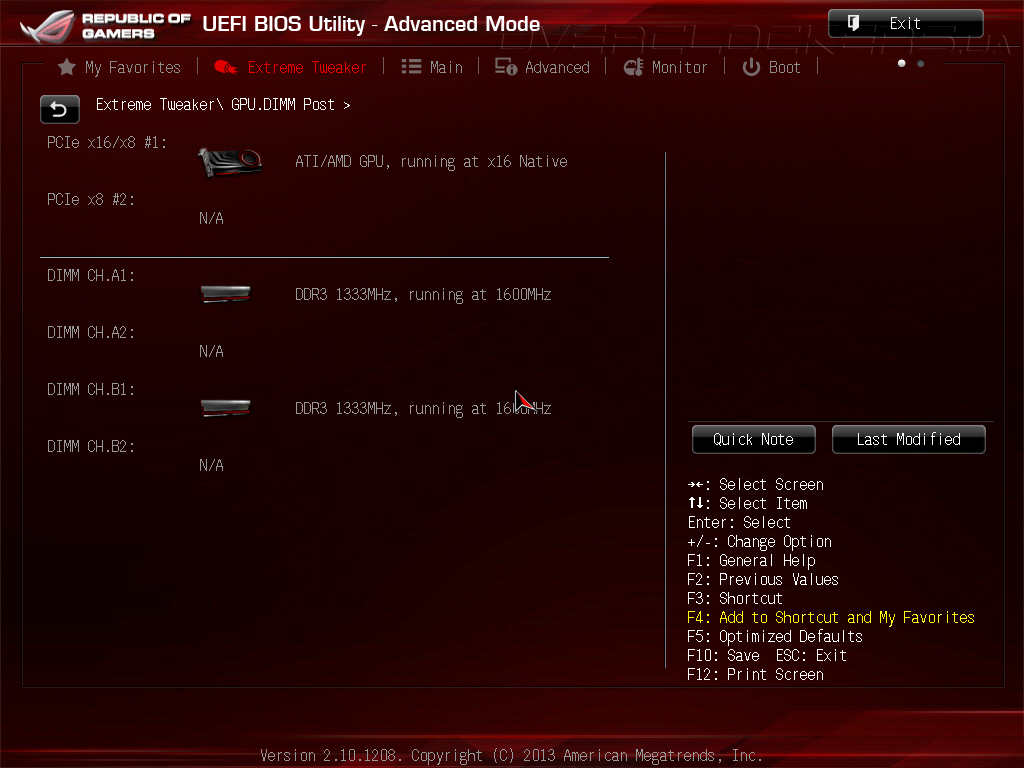

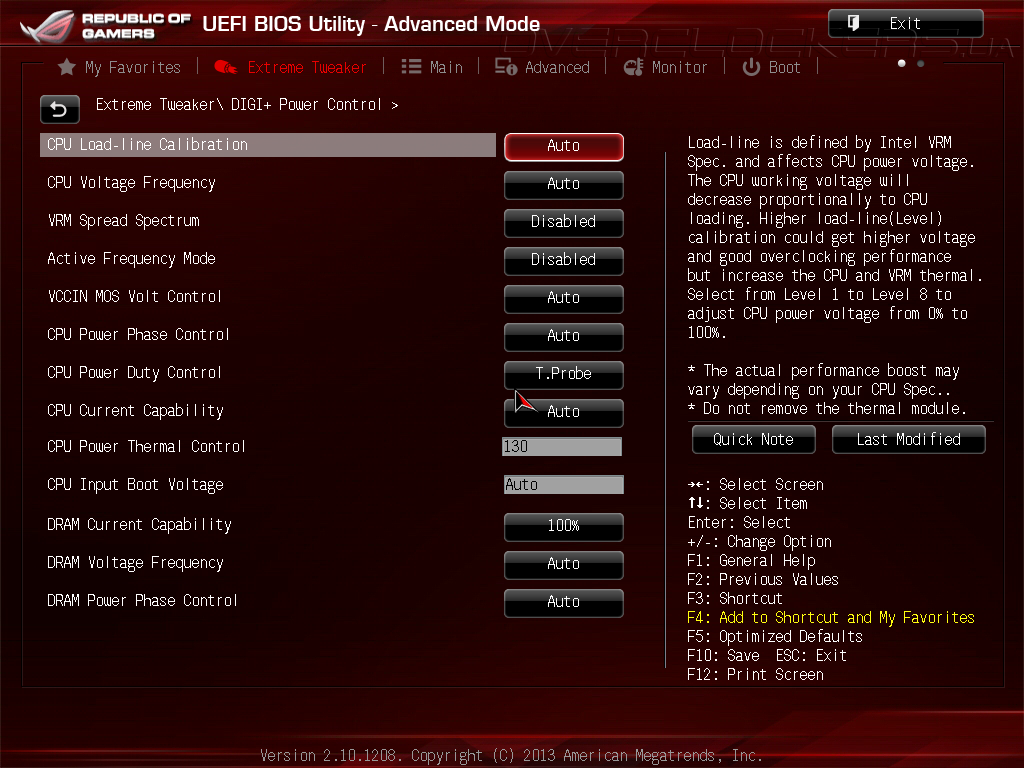

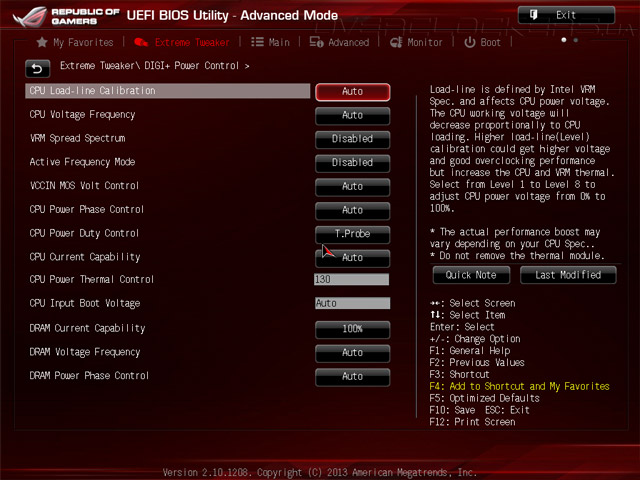

Функция GPU.DIMM Post отображает информацию об использовании слотов PCI Express x16 и разъемов ОЗУ, а в подменю DIGI+ Power Control содержатся многочисленные регулировки цифрового VRM материнской платы.

UEFI Setup ASUS Maximus VI Gene

UEFI Setup ASUS Maximus VI Gene

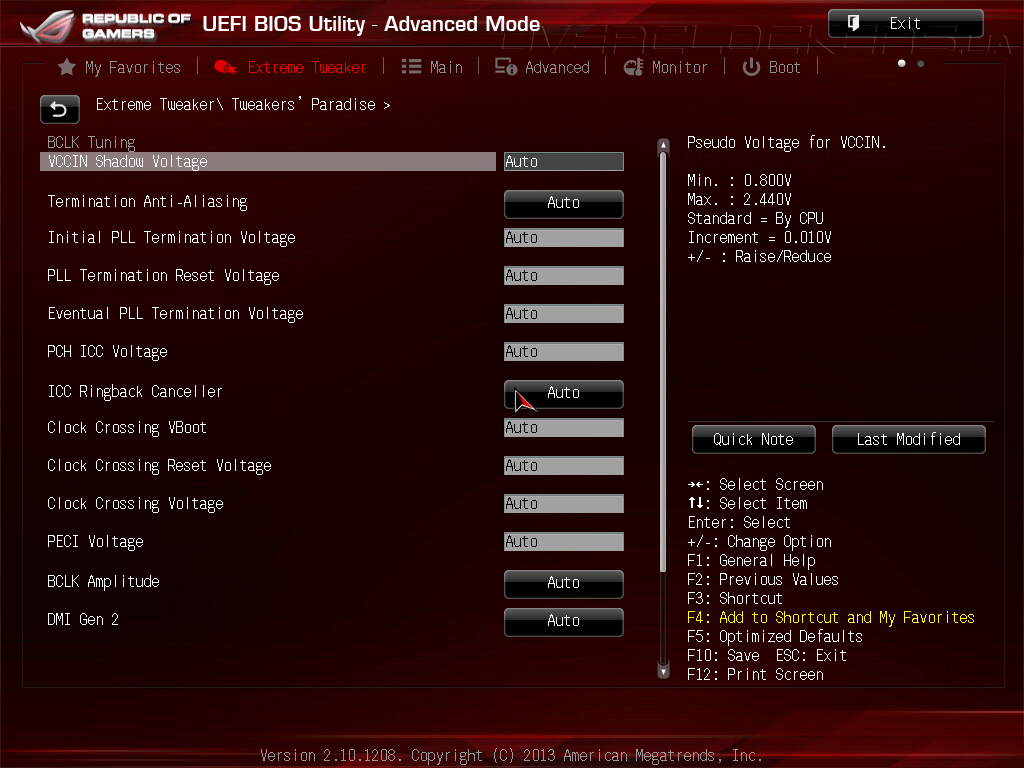

Подраздел Tweakers Paradise открывает доступ к тонким настройкам прошивки, которые предназначены для увеличения стабильности на повышенных частотах.

UEFI Setup ASUS Maximus VI Gene

Здесь же регулируются еще несколько напряжений.

Параметр Диапазон напряжений, В Шаг, В
VCCIN Shadow Voltage 0,8–2,44 0,01
Initial PLL Termination Voltage 1,0–3,0 0,00625
PLL Termination Reset Voltage 1,0–3,0 0,00625
Eventual PLL Termination Voltage 1,0–3,0 0,00625
Clock Crossing Vboot 0,1–1,9 0,00625
Clock Crossing Reset Voltage 0,1–1,9 0,00625
Clock Crossing Voltage 0,1–1,9 0,00625

Честно говоря, во время разгона «на воздухе» данный подраздел вряд ли пригодится, другое дело — использование криогенных систем охлаждения, для которых понадобится весь арсенал, предлагаемый прошивкой Maximus VI Gene.

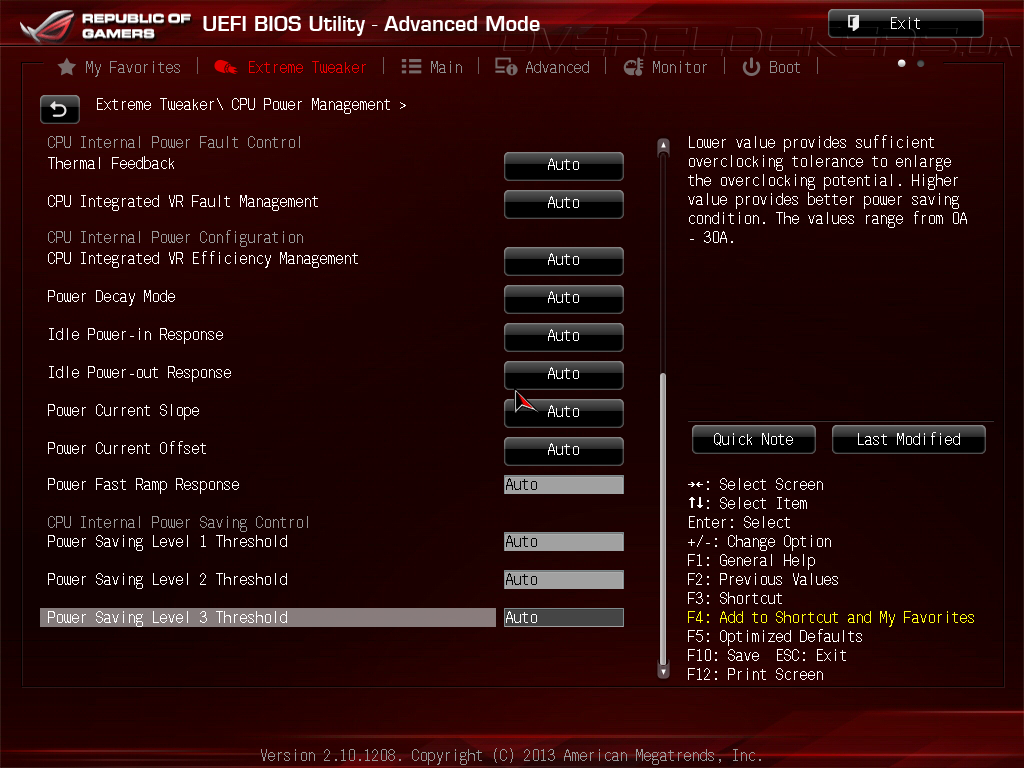

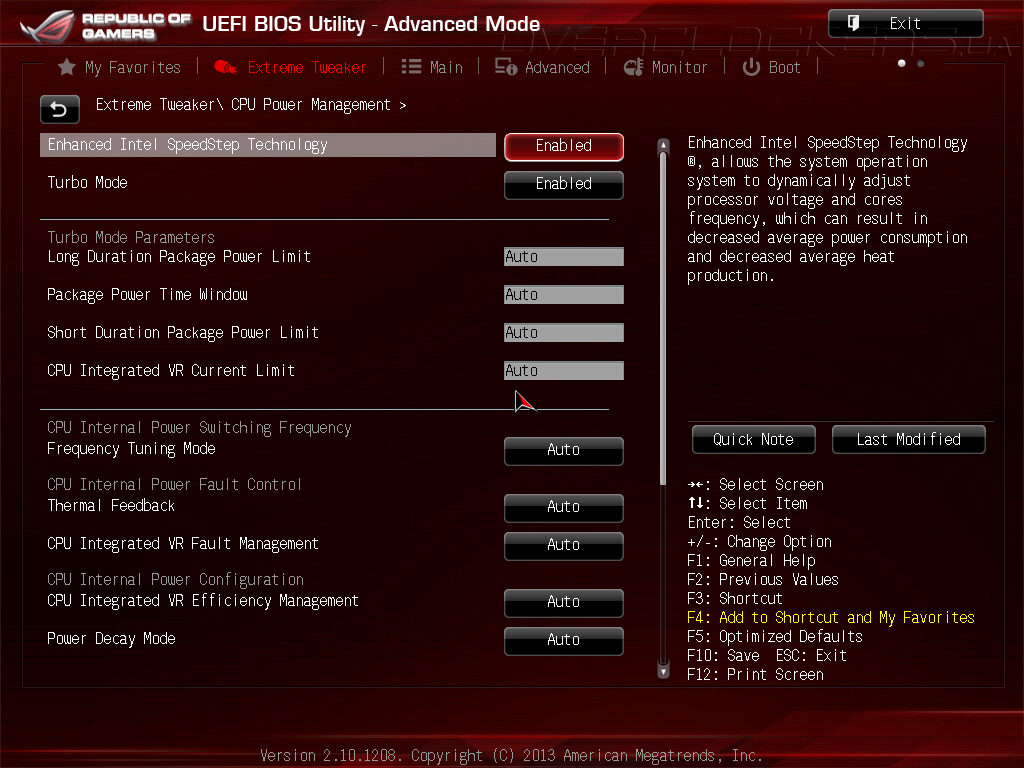

Наконец, в разделе Extreme Tweaking находится управление функциями энергосбережения центрального процессора и технологии Intel Turbo Boost, а также дополнительными настройки интегрированного регулятора напряжения.

UEFI Setup ASUS Maximus VI Gene

UEFI Setup ASUS Maximus VI Gene

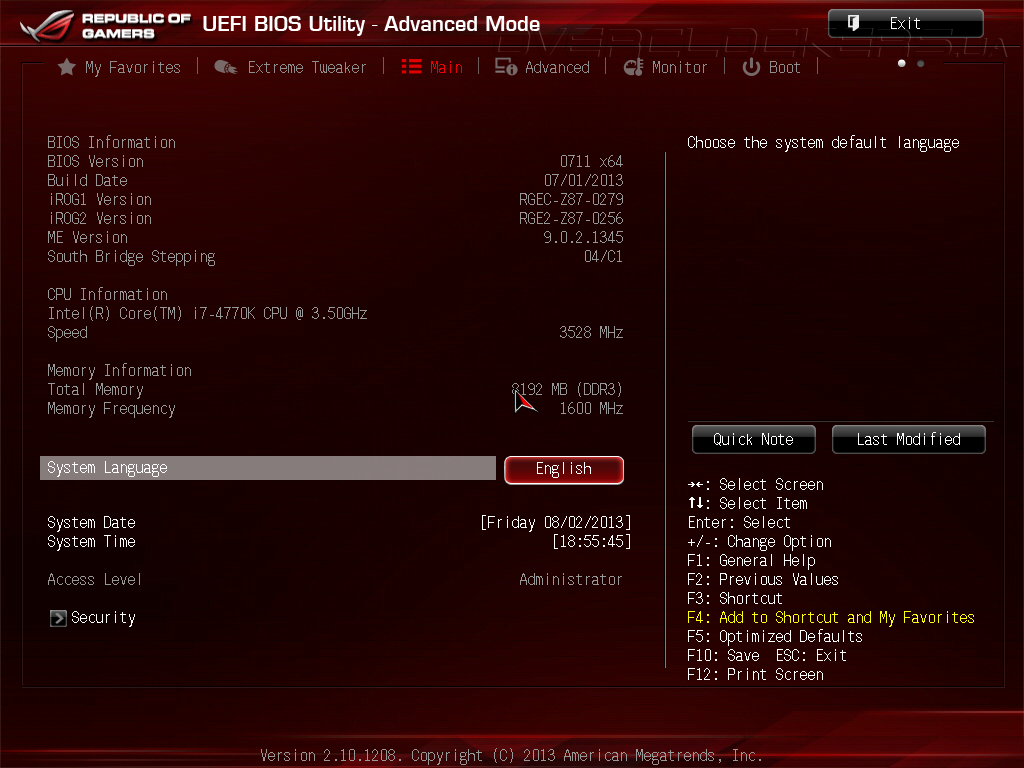

Раздел Main предназначен для установки даты и времени, вывода информации о текущей версии прошивки, а также выбора языка отображения меню настройки.

UEFI Setup ASUS Maximus VI Gene

Увы, русская локализация оказалась далекой от идеала, часть разделов была не переведенной вовсе, а использование разных шрифтов ничуть не добавило комфортности работы. Так что, дальнейшее изучение качества русскоязычного перевода мы отложили до лучших времен.

UEFI Setup ASUS Maximus VI Gene

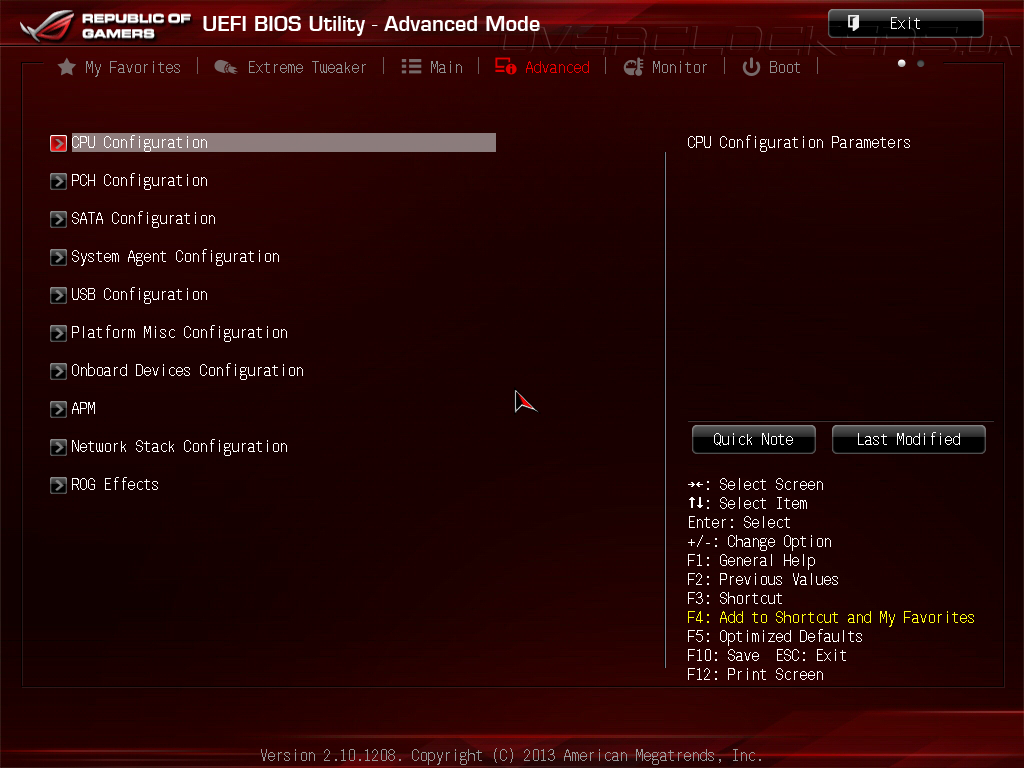

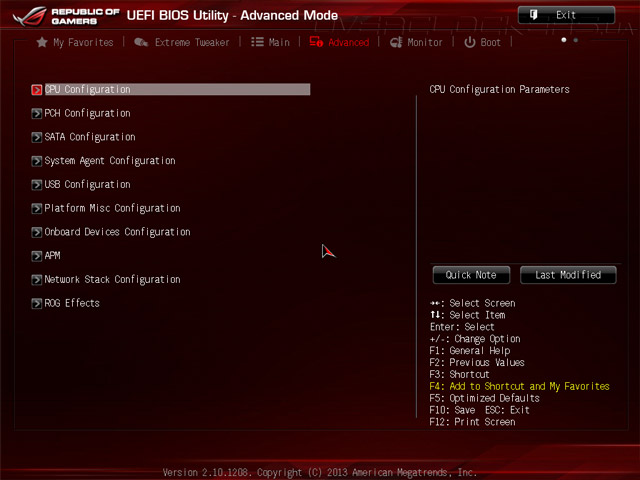

За исключением досадных недоработок в локализации, прошивка ASUS Maximus VI Gene оставила только положительные впечатления. Во вкладке Advanced сосредоточено управление функциями расширения материнской платы. Именно здесь настраивается работа интегрированного видеоядра, чипсета и дополнительных контроллеров.

UEFI Setup ASUS Maximus VI Gene

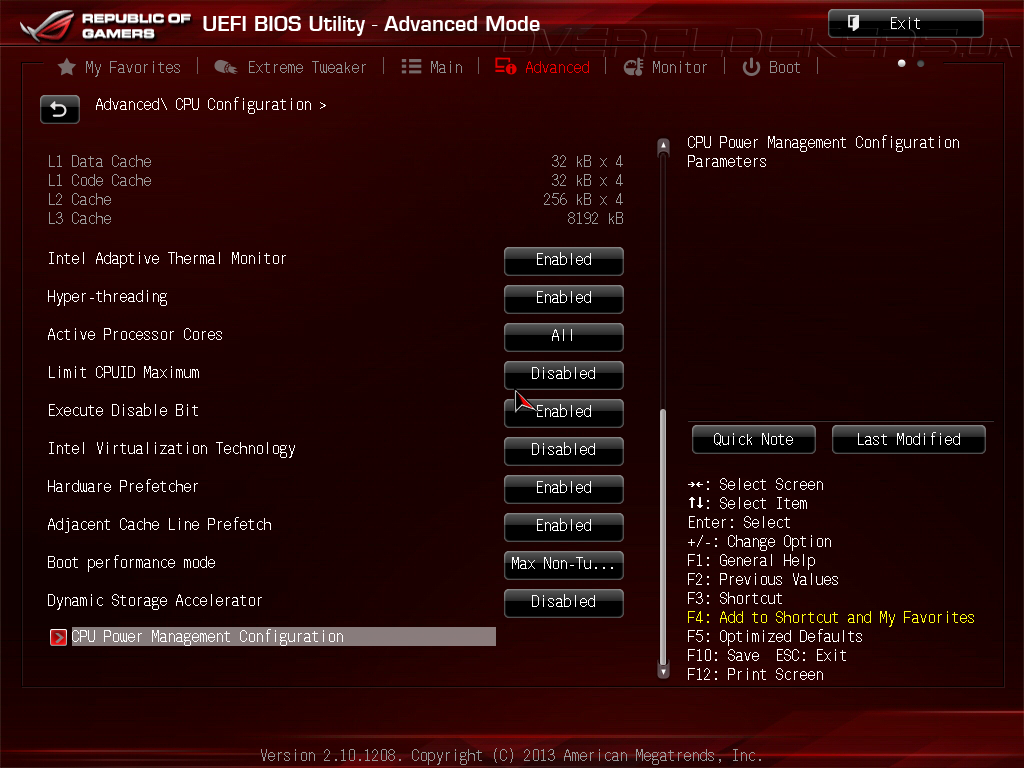

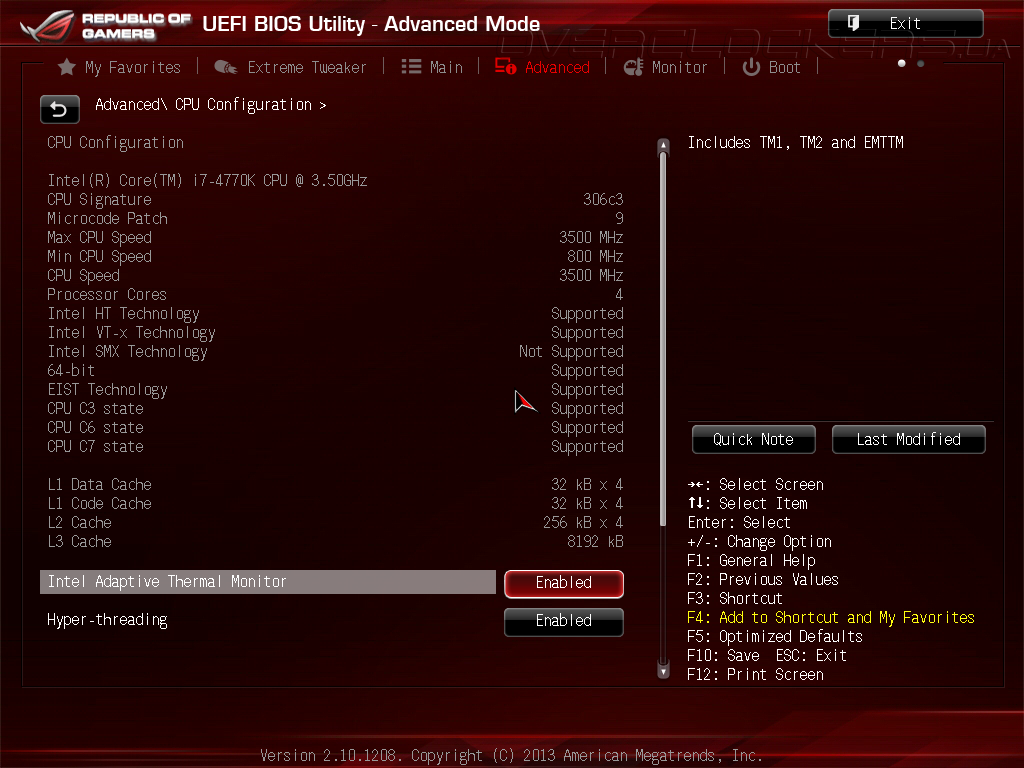

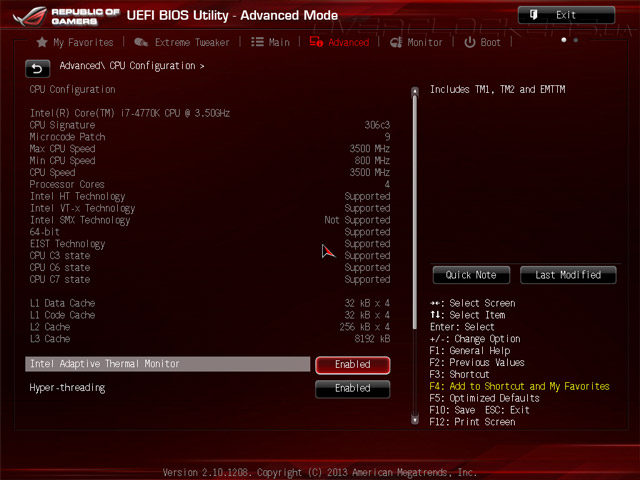

Например, в подменю CPU Configuration выводится подробная информация об установленном процессоре, а также настраивается работа специфических функций, таких как Hyper Threading, виртуализация или аппаратная защита от вирусов.

UEFI Setup ASUS Maximus VI Gene

UEFI Setup ASUS Maximus VI Gene

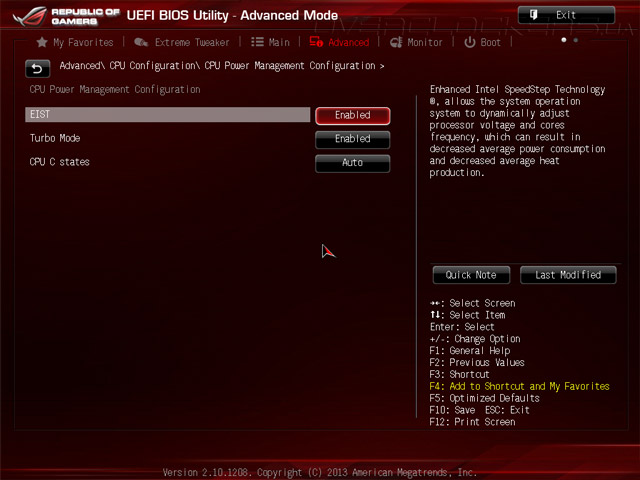

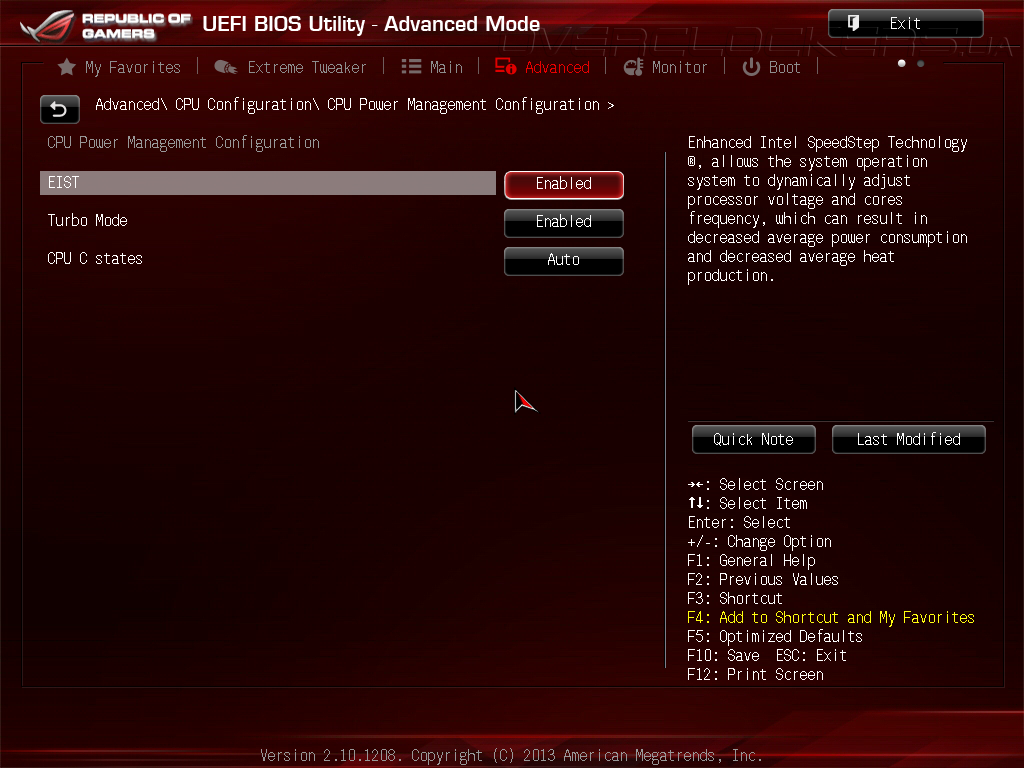

Во вкладке CPU Power Management Configuration, как следует из названия, можно встретить управление процессорными технологиями экономии электроэнергии.

UEFI Setup ASUS Maximus VI Gene

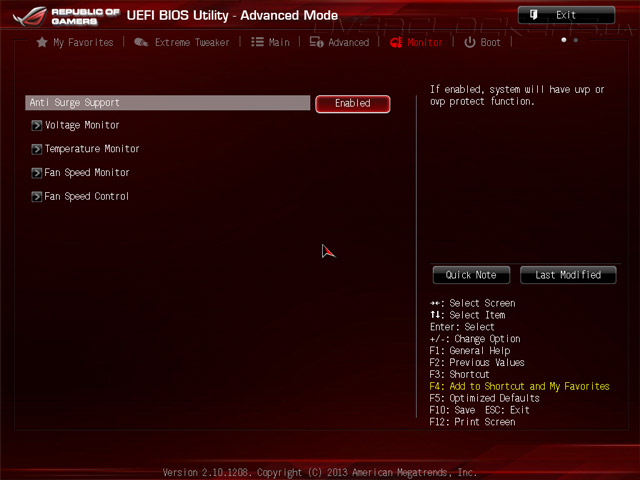

Раздел, отвечающий за системный мониторинг и управление скоростями вращения вентиляторов, так и называется — Monitor.

UEFI Setup ASUS Maximus VI Gene

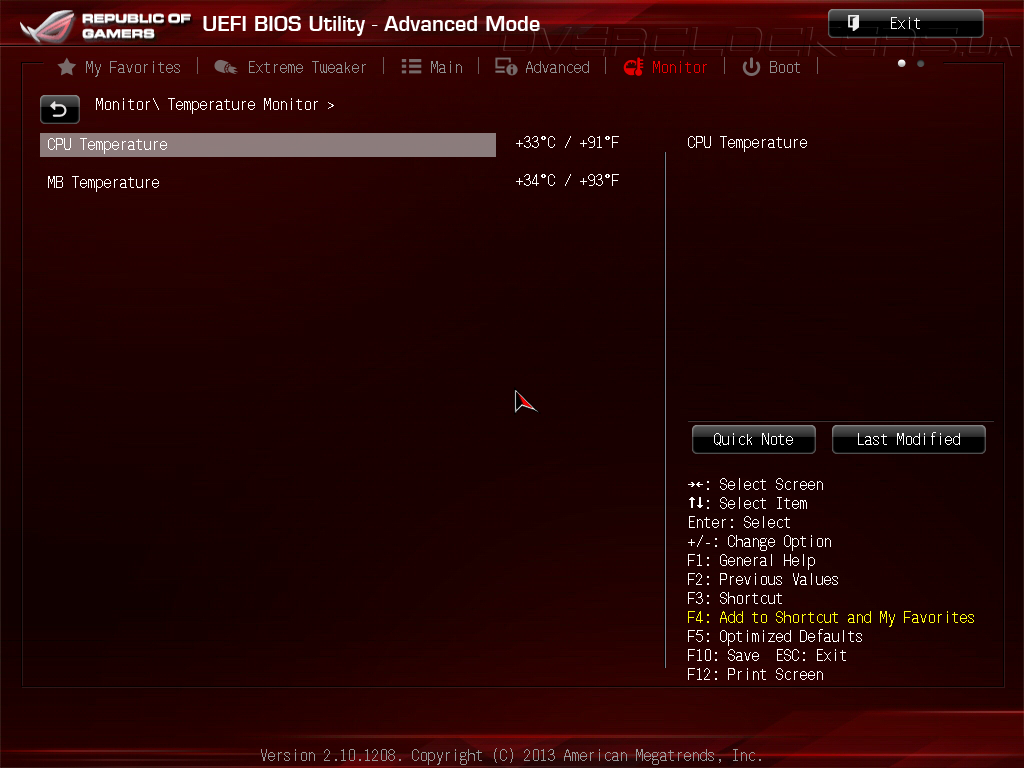

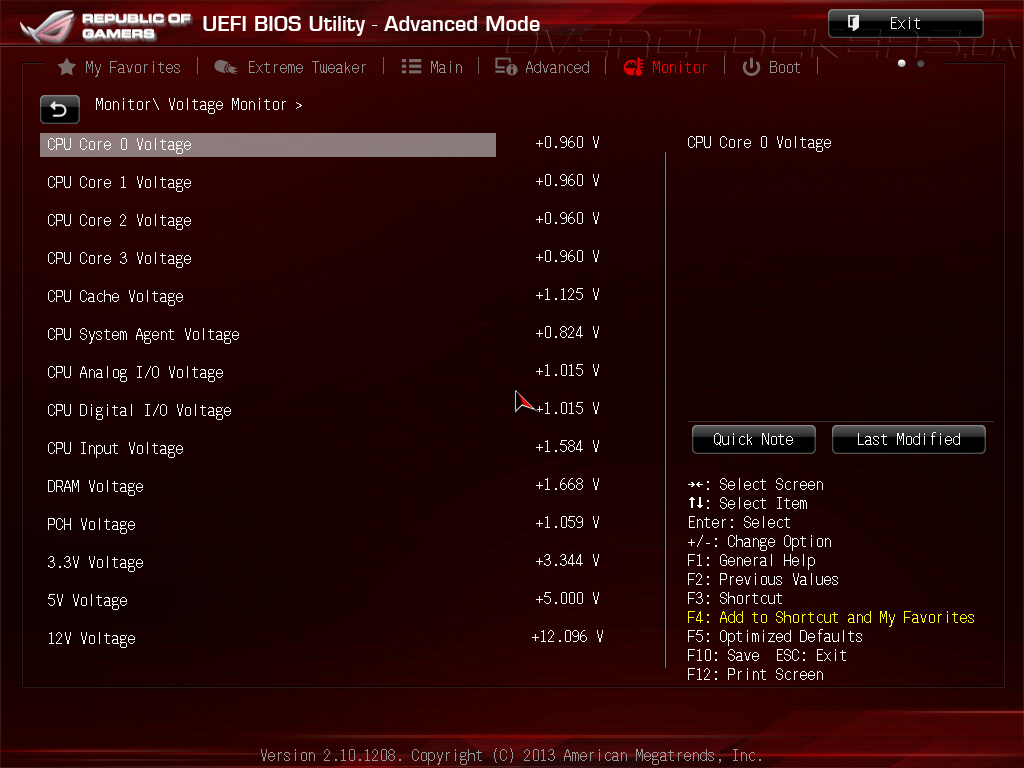

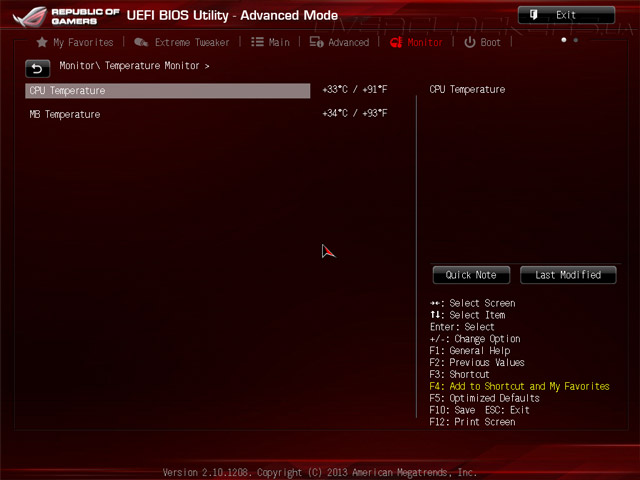

Во вкладке Voltage Monitor выводятся напряжения на процессоре и основных узлах «материнки», а в подменю Temperature Monitor — соответственно — температуры CPU и системной платы.

UEFI Setup ASUS Maximus VI Gene

Увы, Maximus VI Gene не поддерживает подключение внешних термодатчиков, потому, наполнение Temperature Monitor не слишком обильно.

UEFI Setup ASUS Maximus VI Gene

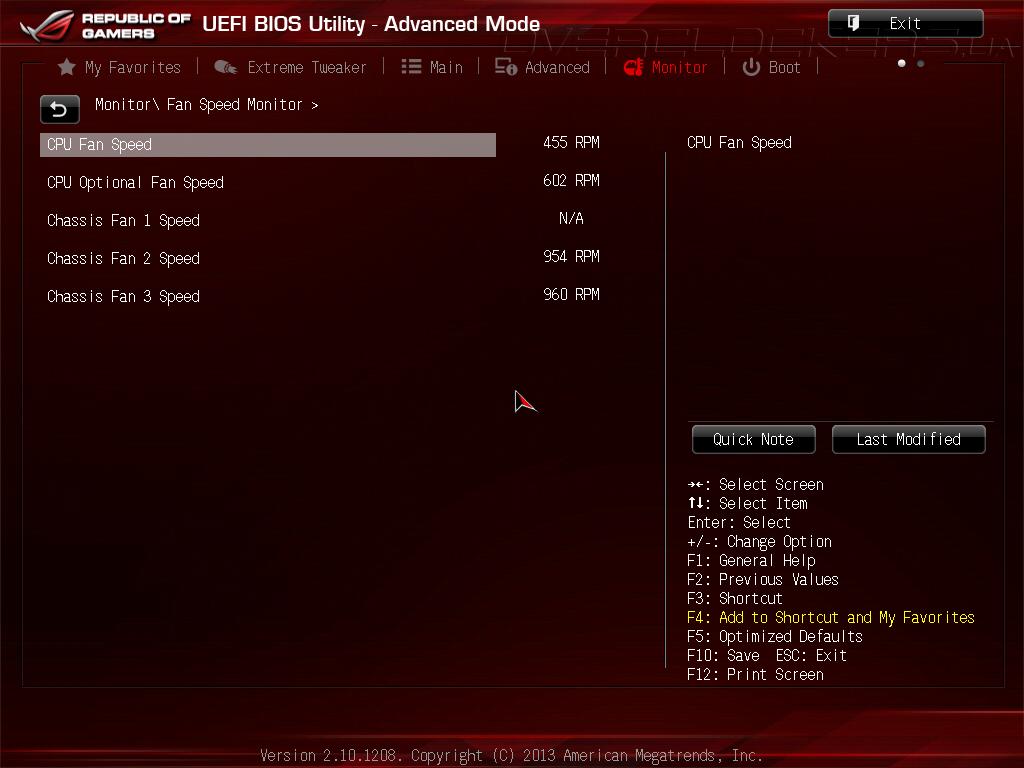

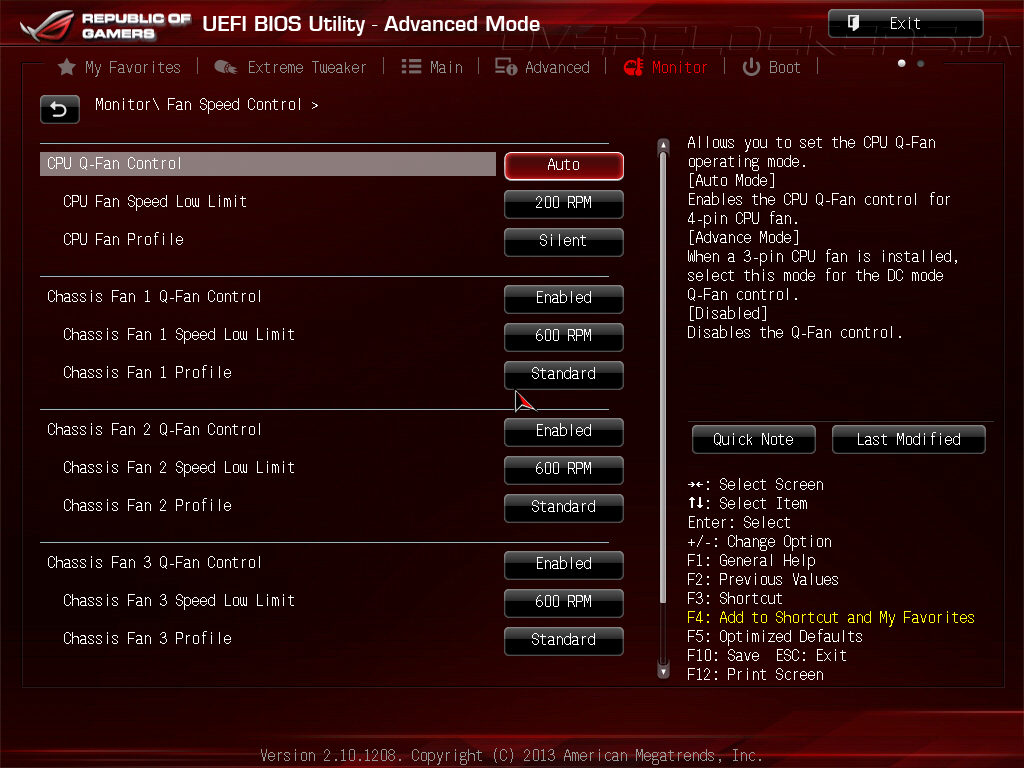

Контроль скоростей вращения вентиляторов находится в подразделе Fan Speed Monitor, а управление их режимами работы поручено вкладке Fan Speed Control.

UEFI Setup ASUS Maximus VI Gene

Прошивка предлагает несколько встроенных профилей, а также возможность ручной настройки в зависимости от температур.

UEFI Setup ASUS Maximus VI Gene

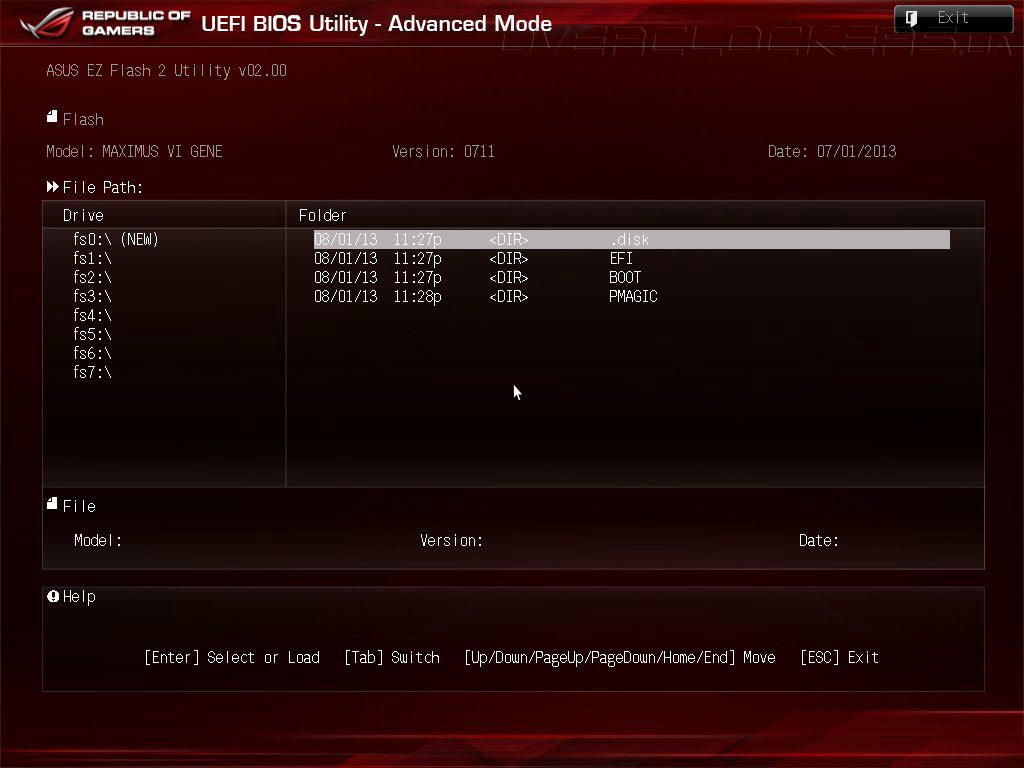

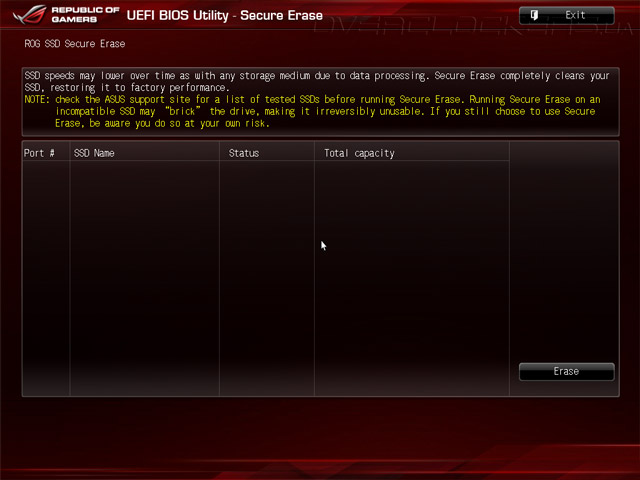

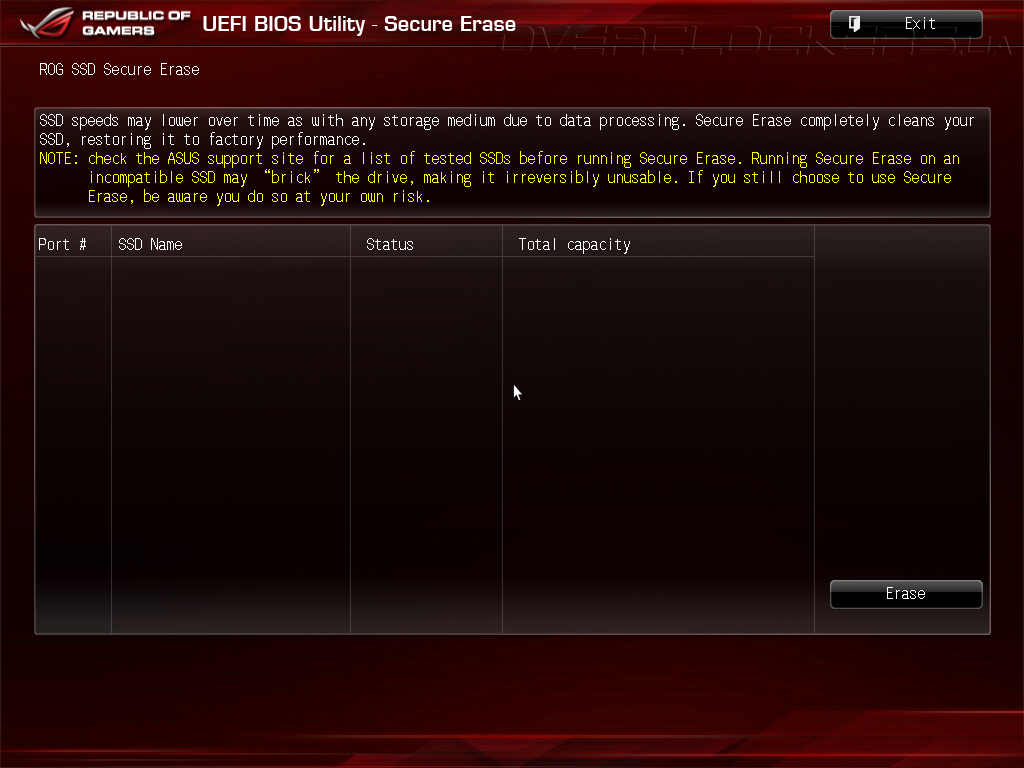

UEFI Setup новинки располагает рядом дополнительных возможностей, таких как программа обновления управляющего микрокода, или функция очистки твердотельных накопителей, восстанавливающая быстродействие SSD до первоначального уровня.

UEFI Setup ASUS Maximus VI Gene

UEFI Setup ASUS Maximus VI Gene

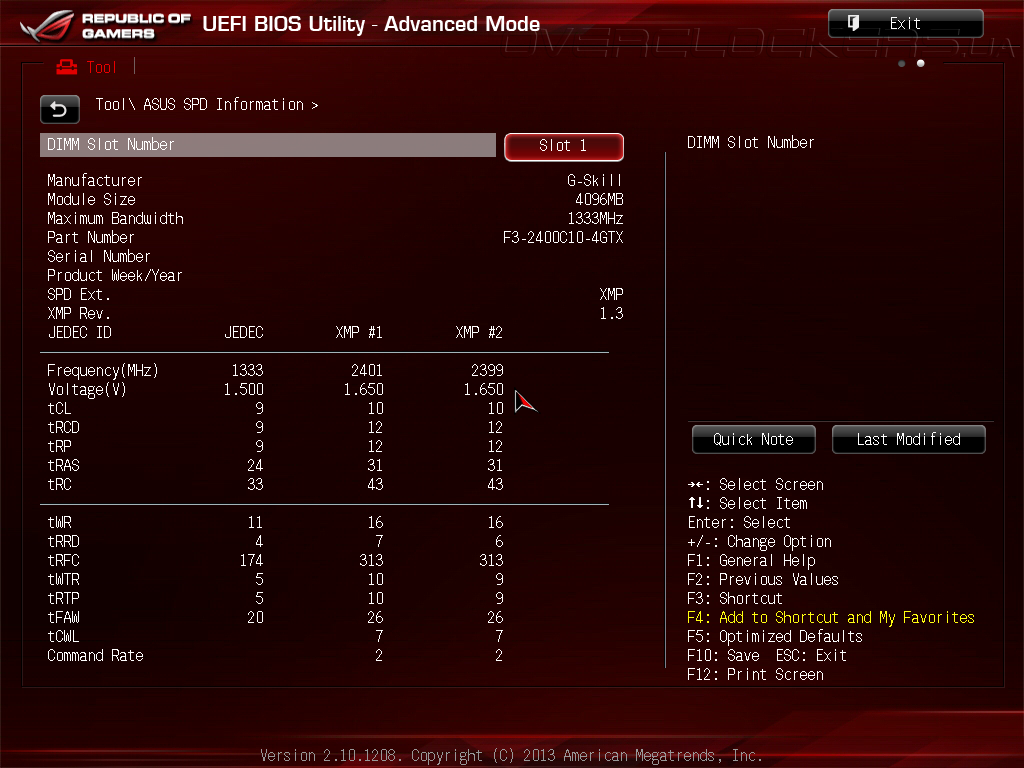

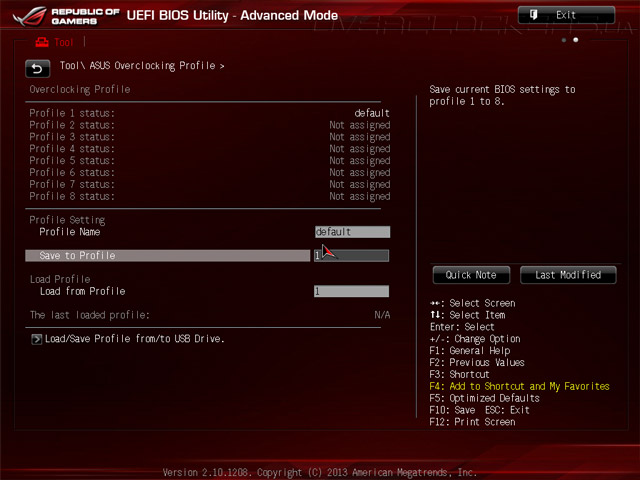

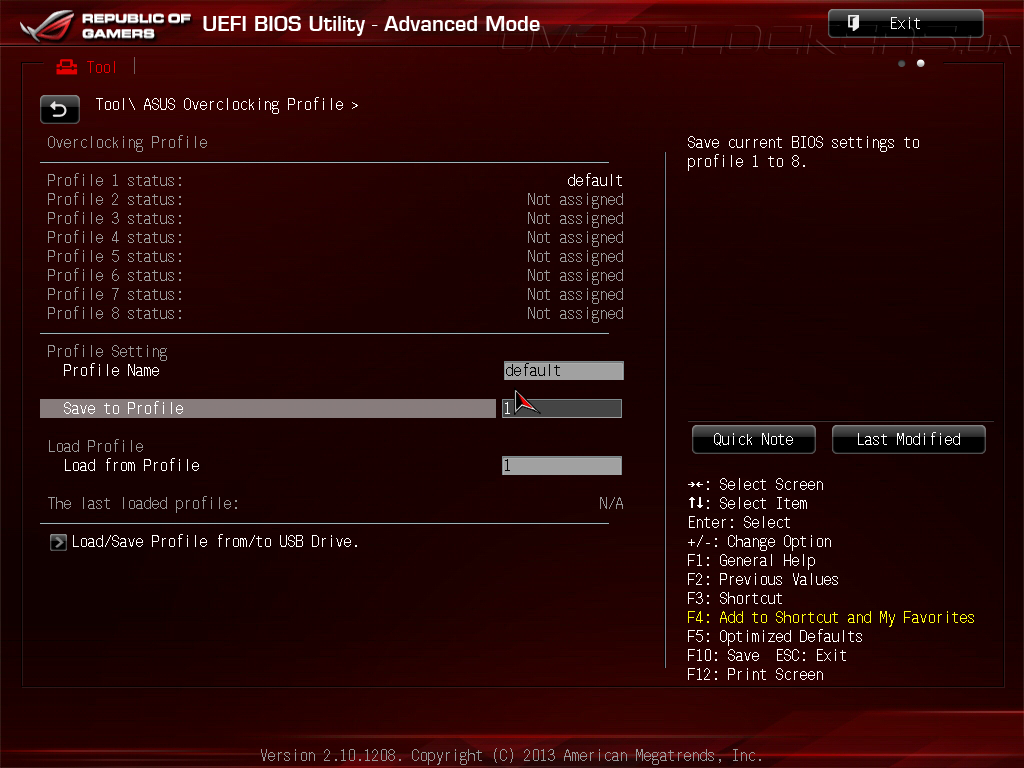

Помимо этого, меню настройки оснащено возможностью сохранения до восьми наборов пользовательских настроек, а также утилитой ASUS SPD Information, предназначенной для просмотра параметров модулей ОЗУ.

UEFI Setup ASUS Maximus VI Gene

UEFI Setup ASUS Maximus VI Gene

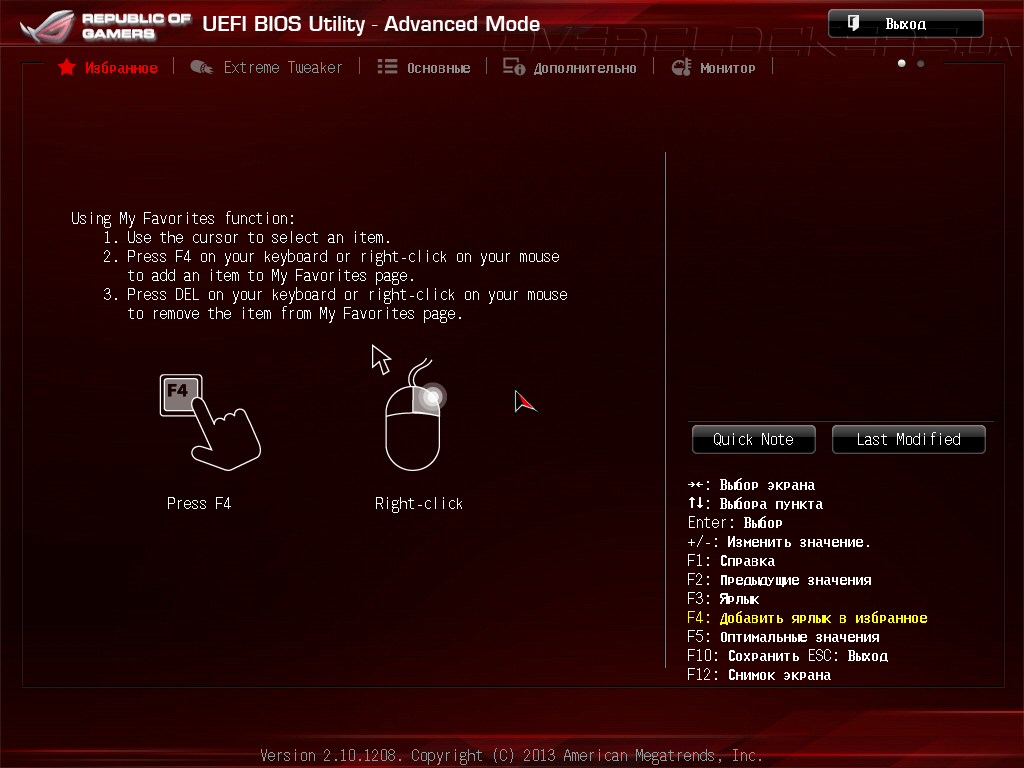

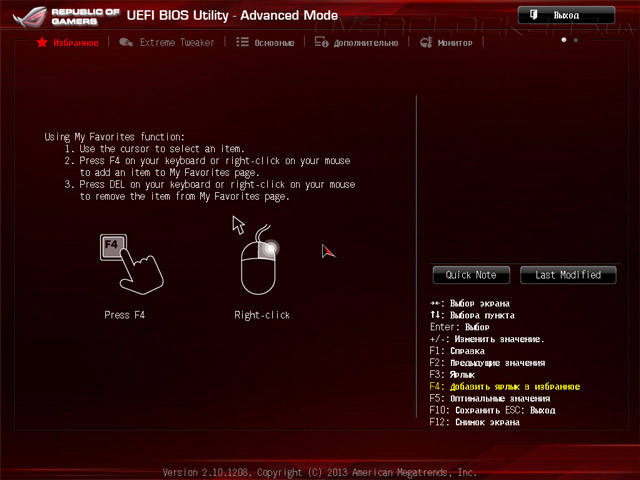

Наконец, прошивка позволяет сформировать собственный раздел из тех функций, которые востребованы пользователями больше всего.

UEFI Setup ASUS Maximus VI Gene


Комплектное ПО

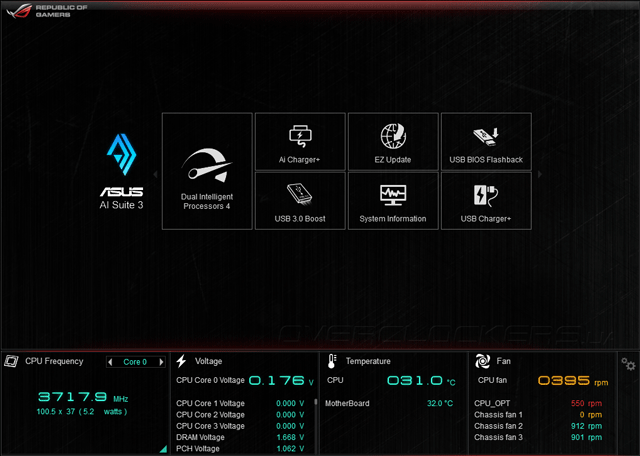

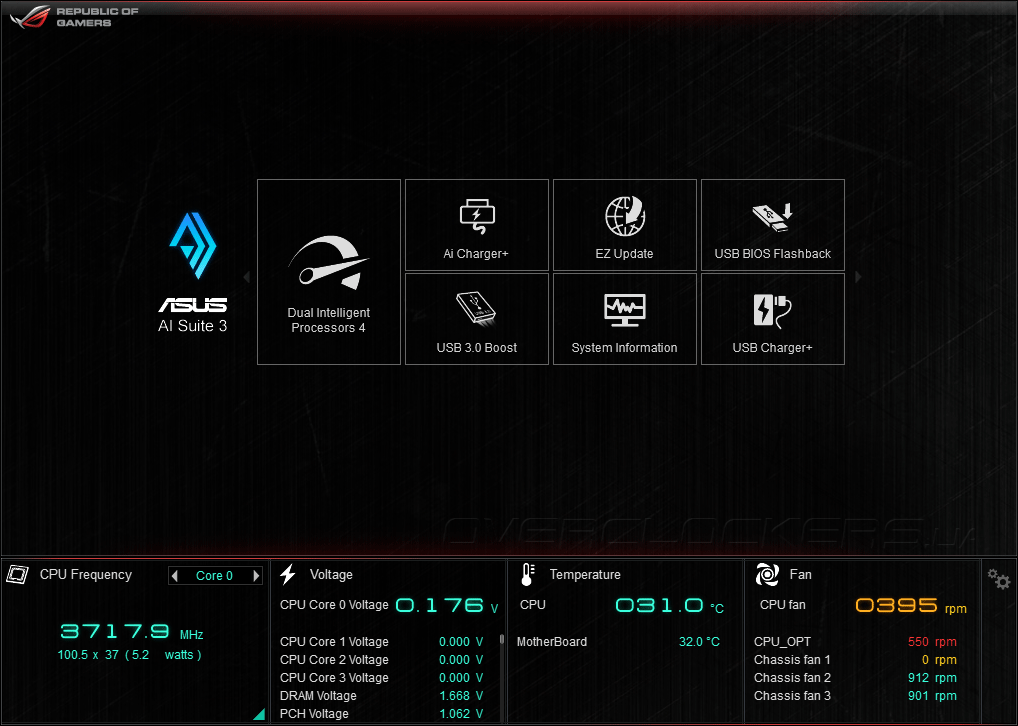

Набор ПО, поставляемого вместе с материнской платой ASUS Maximus VI Gene, включает в себя программный продукт AI Suite 3, предлагающий возможности разгона, аппаратного мониторинга и ряд других полезных функций. В нижней части главного окна отображаются показания диагностических датчиков, а также задаются пороги срабатывания оповещения.

ASUS AI Suite 3

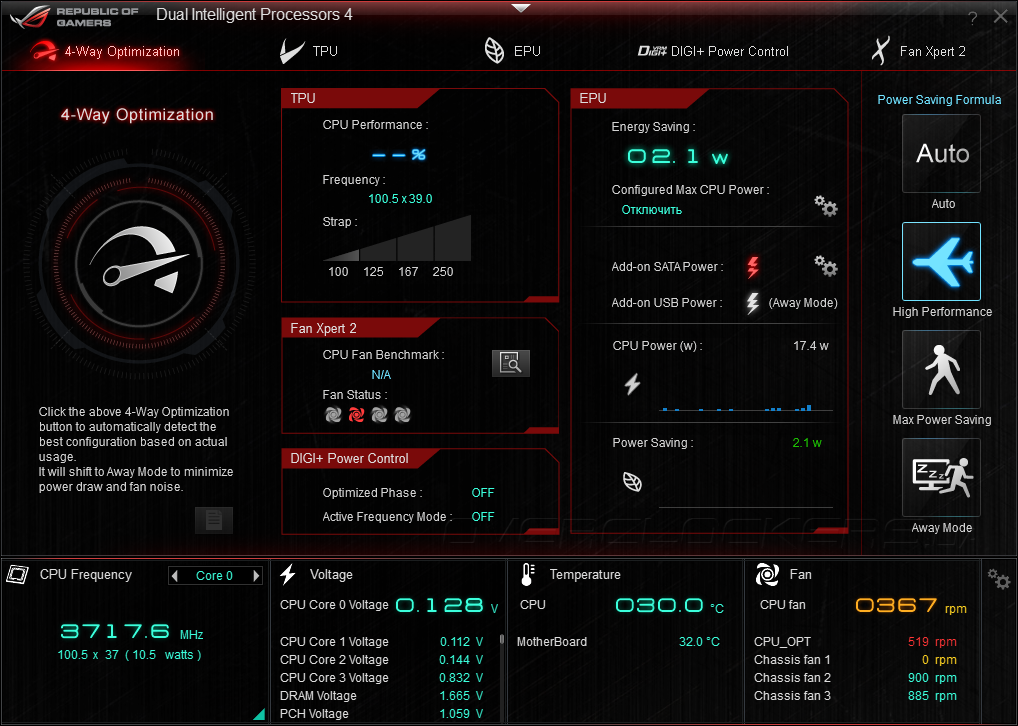

Для управления быстродействием, энергосбережением и режимом работы вентиляторов служит утилита Dual Intelligent Porcessor 4. В её главном окне отображается панель управления 4-Way Optimisation, на которую выводится текущее состояние работы компонентов и предоставляется возможность выбора режима энергосбережения.

ASUS AI Suite 3

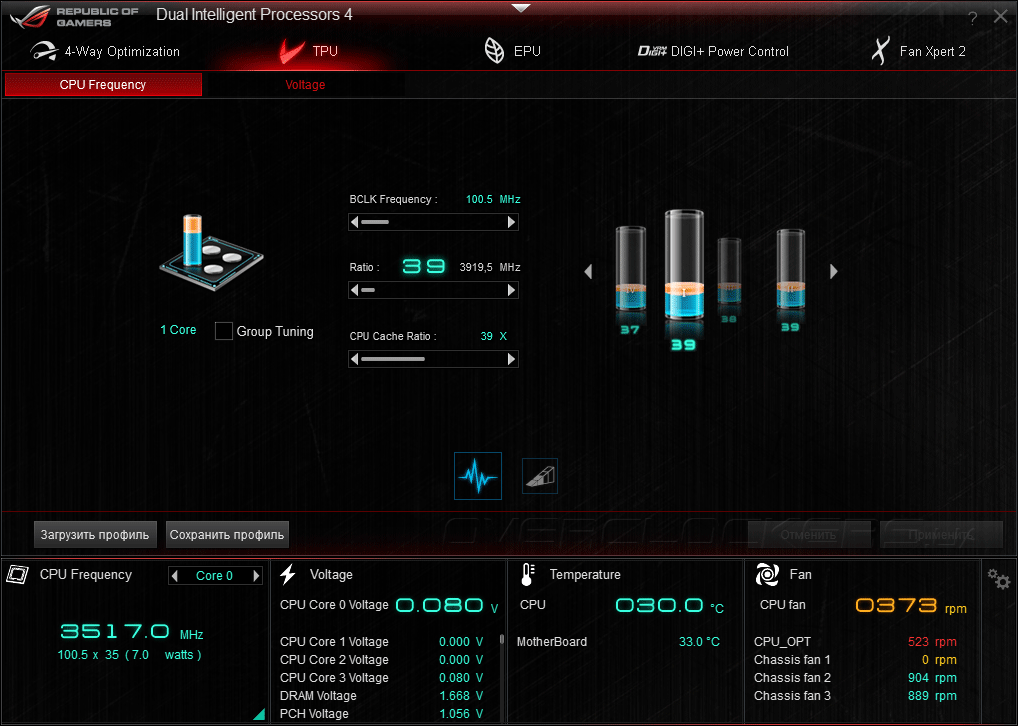

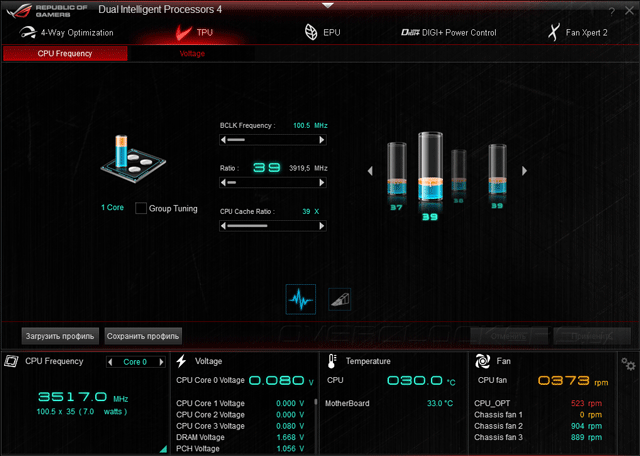

Вкладка TPU, отвечающая за разгон, позволяет задавать значения BCLK, множителей вычислительных ядер и параметра CPU Strap, а также регулировать напряжения на всех основных компонентах материнской платы.

ASUS AI Suite 3

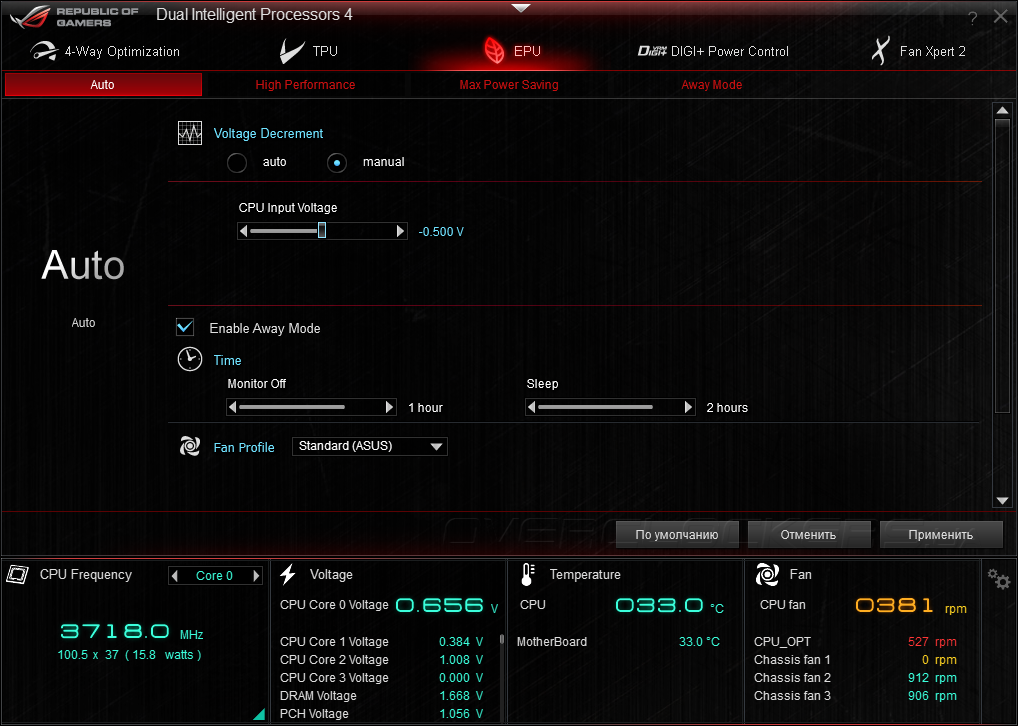

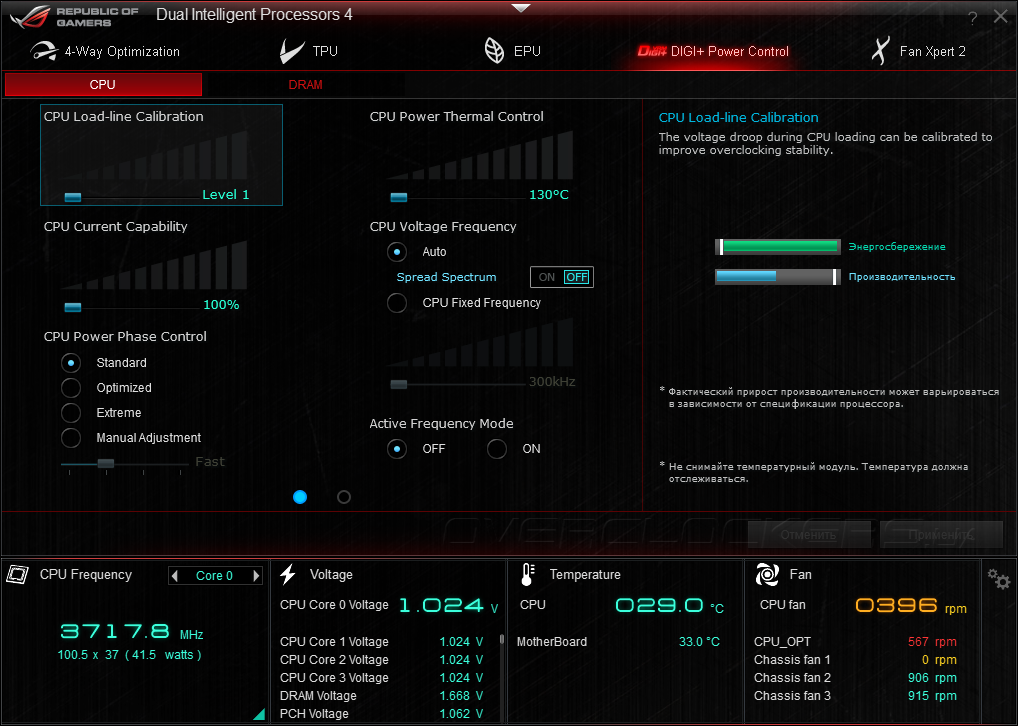

Для управления и контроля энергосбережения служит вкладка EPU, а в меню DIGI+ Power Control можно выполнить конфигурирование цифровой подсистемы питания.

ASUS AI Suite 3

ASUS AI Suite 3

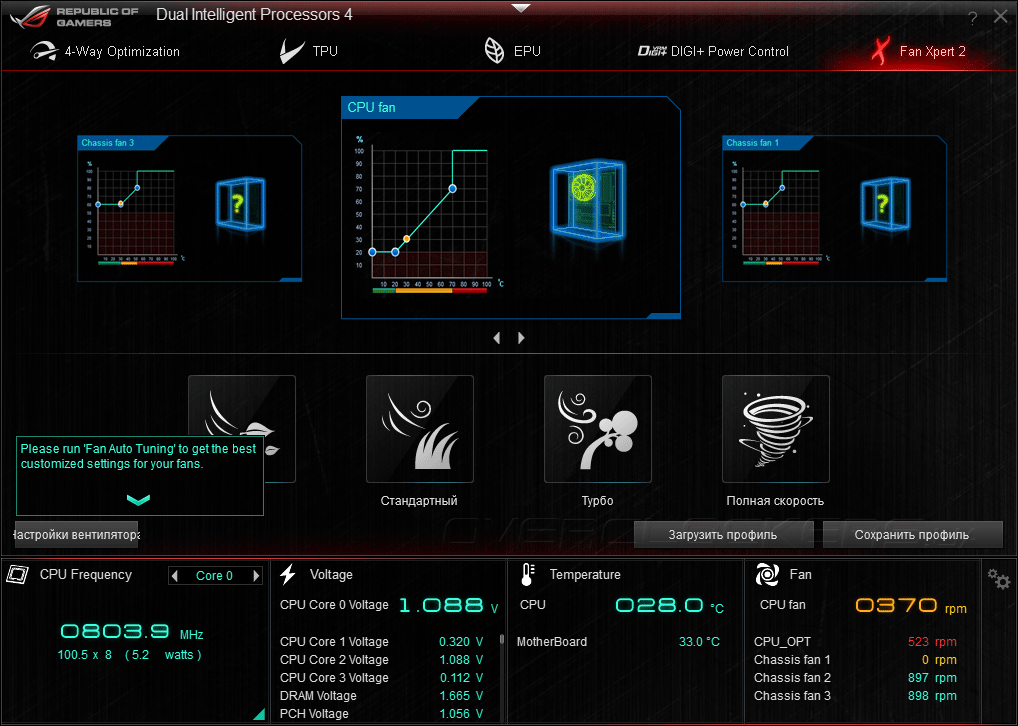

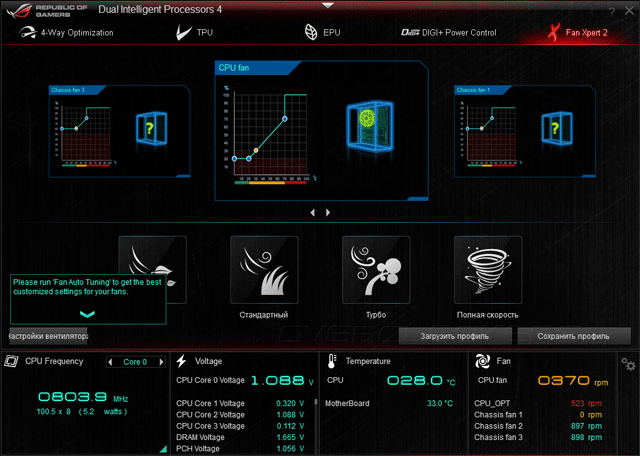

Программа AI Suite 3 обладает развитыми возможностями по управлению вентиляторами. Для этого во вкладке Fan Xpert 2 доступны автоматический и ручной режим регулировки скоростей вращения крыльчаток, причем, в последнем случае обороты можно связать с изменением температур, или зафиксировать на нужном уровне.

ASUS AI Suite 3

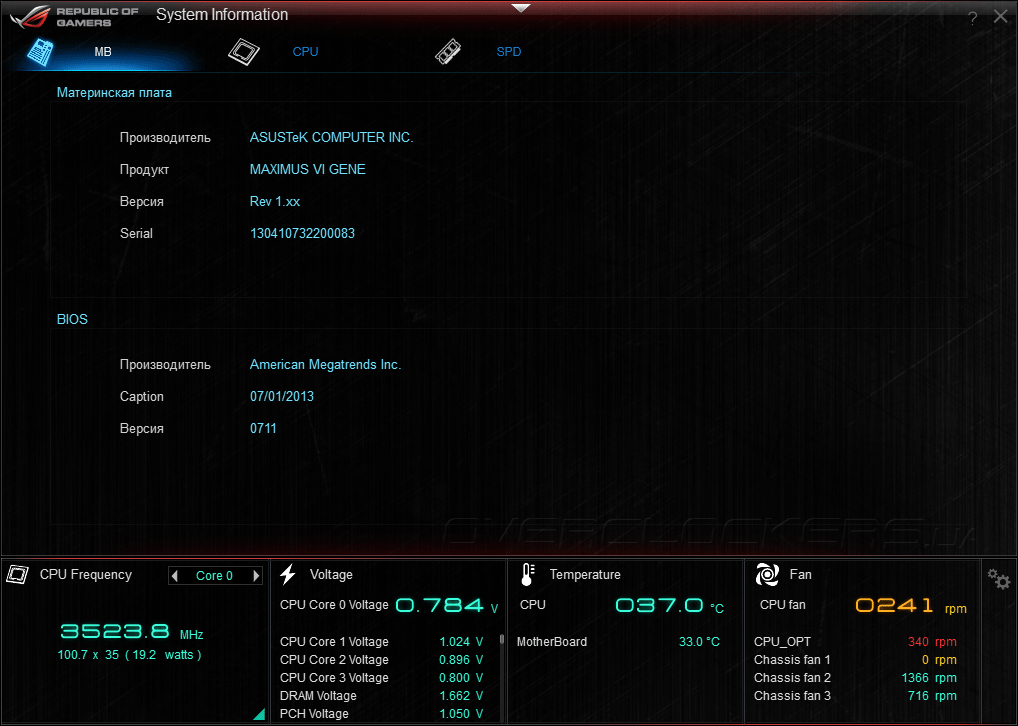

В дополнение к перечисленному выше, при помощи утилиты пользователи могут получить основную информацию о версии управляющего микрокода, установленном процессоре и модулях ОЗУ.

ASUS AI Suite 3

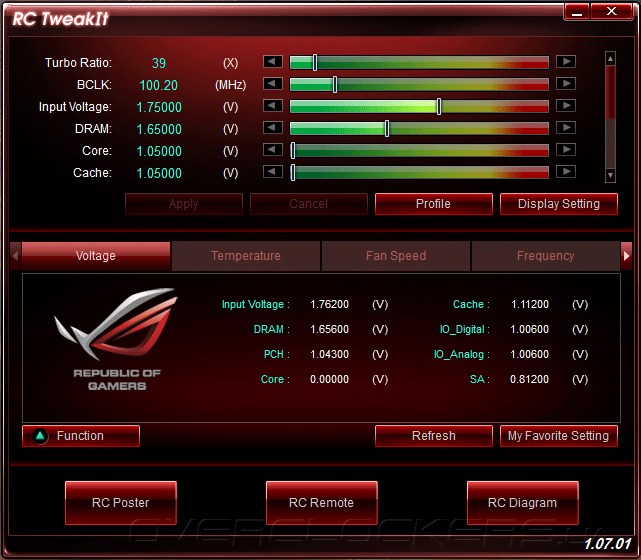

В отличие от младшей модели ASUS Maximus IV Hero, героиня сегодняшнего обзора поддерживает функцию дистанционного управления разгоном ROG Connect. Для этого потребуется второй персональный компьютер, на который нужно установить специальную программу RC TweakIT, после инсталляции которого пользователи получают возможность удаленной регулировки базовой частоты, коэффициента умножения и всех основных напряжений. Также, имеются функции аппаратного мониторинга, позволяющие контролировать температуры, напряжения и скорости вращения вентиляторов.

ROG Connect

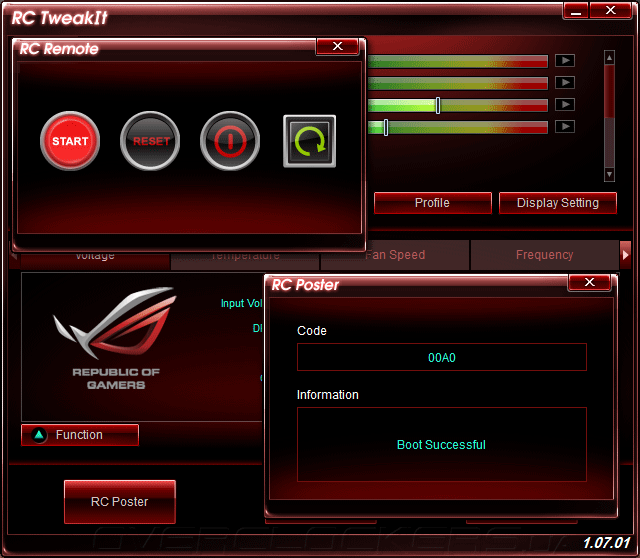

Кроме того, RC TweakIT позволяет дистанционно считывать коды POST, отключать, перегружать системную плату, и даже выполняет сброс параметров прошивки, а при помощи модуля RC Diagram — отслеживать изменения показаний системного мониторинга в режиме реального времени.

ROG Connect

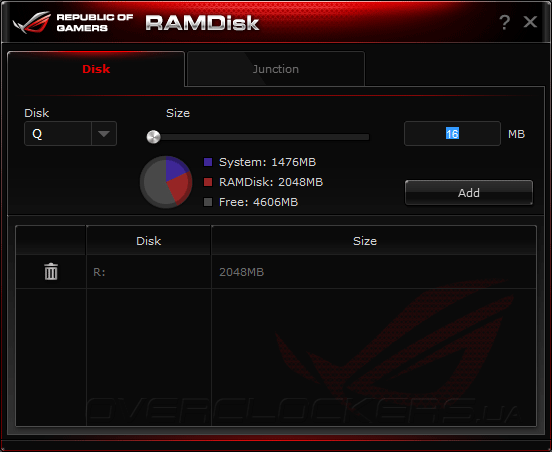

Кроме программ AI Suite 3 и RC TweakIT в комплекте поставки ASUS Maximus VI Gene входит утилита RAMDisk, предназначенная для создания виртуального жесткого диска в области оперативной памяти.

ASUS RAMDisk

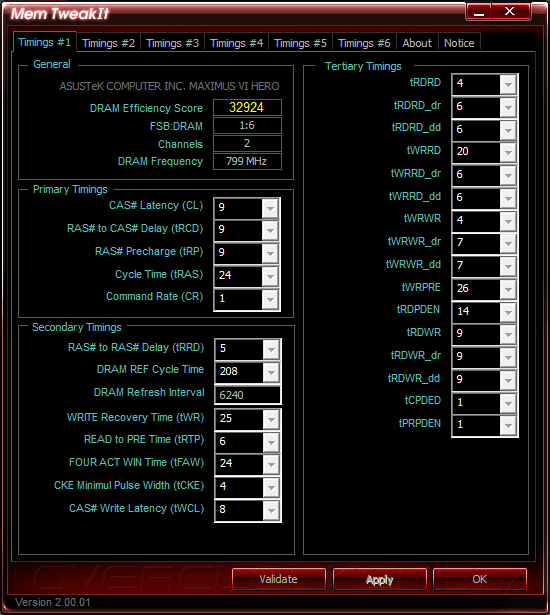

Для управления таймингами оперативной памяти служит программа Mem TweakIT, которая позволяет настроить на максимальное быстродействие любые модули ОЗУ.

ASUS Mem TweakIT

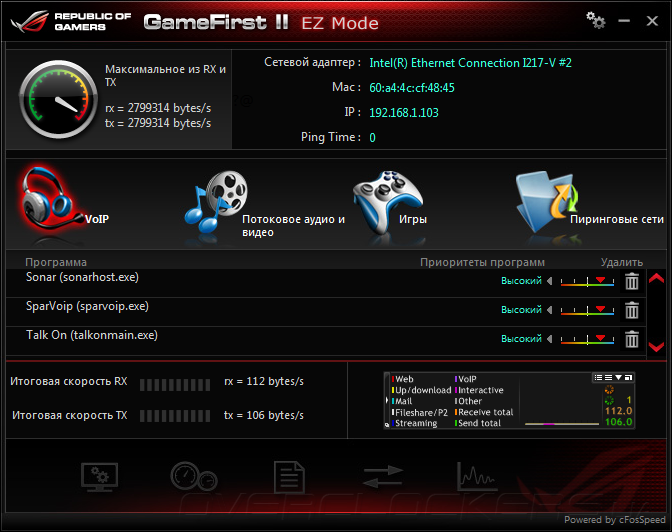

Наконец, для регулирования полосы пропускания интернет-соединения предлагается программа GameFirst II, которая автоматически распознает игровой трафик и присваивает ему высший приоритет.

ASUS GameFirst II
