Знакомство с материнской платой MSI Z87-GD65 Gaming для процессоров Intel Haswell

С момента начала продаж процессоров Intel Haswell прошло почти два месяца — срок по меркам компьютерной индустрии немалый. Тем временем рынок насыщается материнскими платами с разъемом LGA1150, все крупные производители представили целые линейки «материнок» для новой платформы, включающие продукты разных ценовых категорий: от бюджетных решений до системных плат, предназначенных для продвинутых пользователей и любителей разгона. Именно к последней категории относится модель MSI Z87-GD65 Gaming, обладающая интересным сочетанием эксплуатационных характеристик.

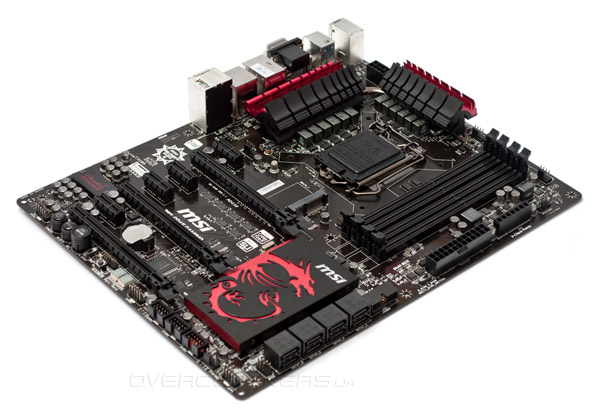

Материнская плата MSI Z87-GD65 Gaming

Как следует из названия, новинка создана с учетом интересов поклонников виртуальных баталий, однако ряд конструктивных особенностей делает Z87-GD65 Gaming небезынтересной и для оверклокеров. Обо всех особенностях героини сегодняшнего тестирования вы узнаете в процессе обзора, а тем временем, предлагаем ознакомиться с основными техническими характеристиками материнской платы.

Модель MSI Z87-GD65 Gaming
Чипсет Intel Z87
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600*/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000* (*— OC), максимум 64 ГБ
Слоты PCI-E 3 PCIExpress 3.0 x16 (х16+х0, х8+х8, x8+x4+x4)
4 PCI Express x1
Слоты PCI
Встроенноевидеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы D-Sub, DVI-D, HDMI
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel Z87)
8 x 2.0 (4 разъема на задней панели Intel Z87)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z87)
2 канала SATA 6 Гбит/с (ASM1061)
eSATA
RAID 0, 1, 5, 10 (Intel Z87)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Коаксиальный, оптический
Встроенная сеть Killer E2205 (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности GO2BIOS, LucidVirtu MVP 2.0, Multi BIOS, OC GENIE 4 индикатор кодов POST, кнопки включенияи перегрузки, контакты для измерения напряжений V-CheckPoints


Комплект поставки

Материнская плата MSI Z87-GD65 Gaming вместе с набором аксессуаров поставляется в картонной коробке средних размеров. Её дизайн знаком нам по предыдущим обзорам продуктов серии Gaming, большую часть лицевой поверхности занимает изображение дракона.

Материнская плата MSI Z87-GD65 Gaming

На обратной стороне упаковки приведена краткая спецификация системной платы, нанесено схематическое изображение задней панели, а также приведены описания ключевых конструктивных особенностей Z87-GD65 Gaming. Среди них отметим применение продвинутой звуковой подсистемы Audio Boost, наличие технологии интеллектуального авторазгона OC Genie 4, а также использование электронных компонентов, соответствующих военному классу надежности Military Class 4.

Материнская плата MSI Z87-GD65 Gaming

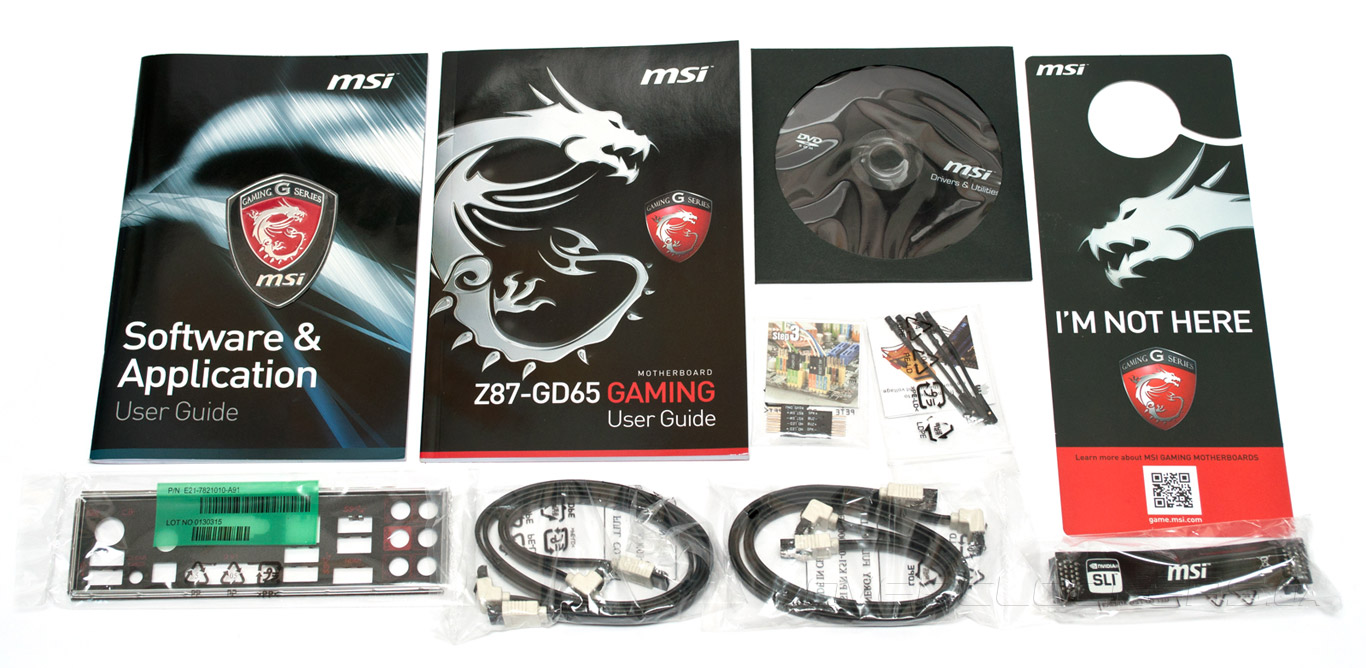

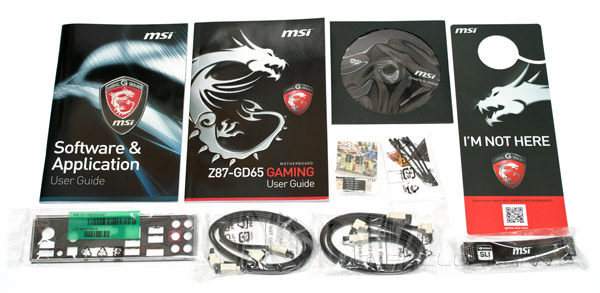

Комплект дополнительных принадлежностей новинки включает:
  • заглушку на заднюю панель I/O Shield;
  • четыре кабеля SATA 6 Гбит/с;
  • мостик NVIDIA SLI;
  • набор коннекторов M-Connectors;
  • комплект удлинителей V-Chek для подключения щупов мультиметра;
  • наклейку на корпус MSI Gaming Series;
  • DVD-диск с драйверами и ПО;
  • руководство пользователя;
  • инструкцию по работе с фирменным программным обеспечением;
  • табличку на дверь I’M NOT HERE.
Материнская плата MSI Z87-GD65 Gaming

Комплект поставки не поражает воображение, но именно такую номенклатуру мы привыкли видеть у большинства материнских плат среднего ценового диапазона.


Дизайн

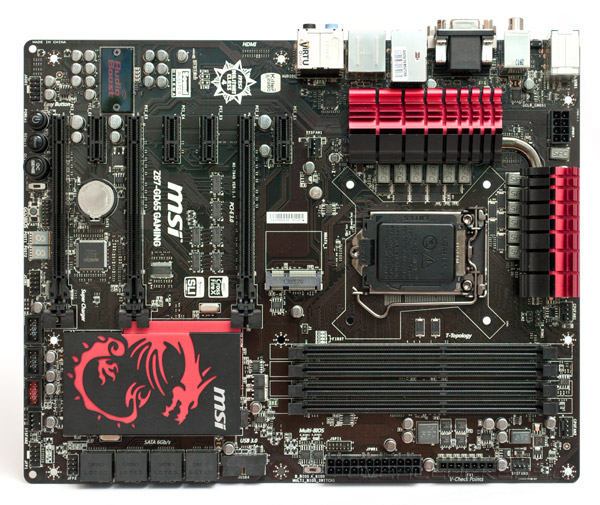

Системная плата MSI Z87-GD65 Gaming выполнена в форм-факторе ATX, её размеры соответствуют стандарту и составляют 305х244 мм. Расположение основных узлов близкое к оптимальному, что непременно оценят любители самостоятельной сборки. В основе продукта лежит чипсет Intel Z87, обеспечивающий совместимость с процессорами Intel в исполнении LGA1150, поддерживаются модели с разблокированным множителем. Для установки ОЗУ служат четыре слота DIMM DDR3, максимальный объем может достигать внушительных 64 ГБ. Дизайн печатной платы оптимизирован для работы в разгоне на частотах до 3000 МГц включительно.

Материнская плата MSI Z87-GD65 Gaming

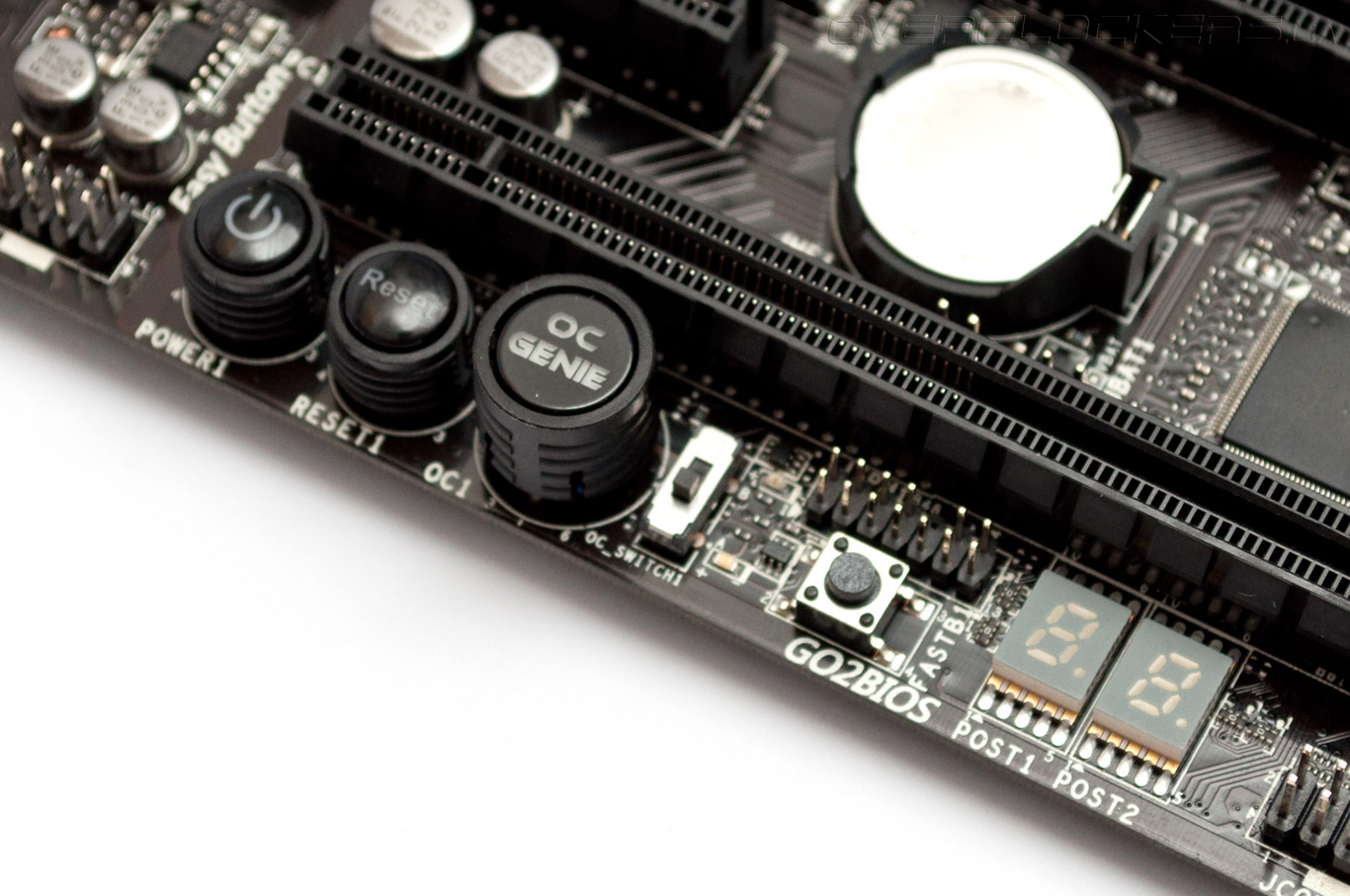

В конструкции Z87-GD65 Gaming есть ряд особенностей, делающих продукт неплохим выбором для оверклокерских экспериментов в условиях открытого стенда. Начнем с того, что новинка оснащена светодиодным индикатором кодов POST, на который после запуска системы выводится температура центрального процессора, кнопками включения и перегрузки, а также клавишей OC Genie, активирующей автоматический разгон. Для последнего есть два режима, которые выбираются при помощи миниатюрного переключателя OC_SWITCH. Там же находится клавиша GO2BIOS, при нажатии которой происходит автоматический вход в UEFI Setup во время следующей загрузки.

Материнская плата MSI Z87-GD65 Gaming

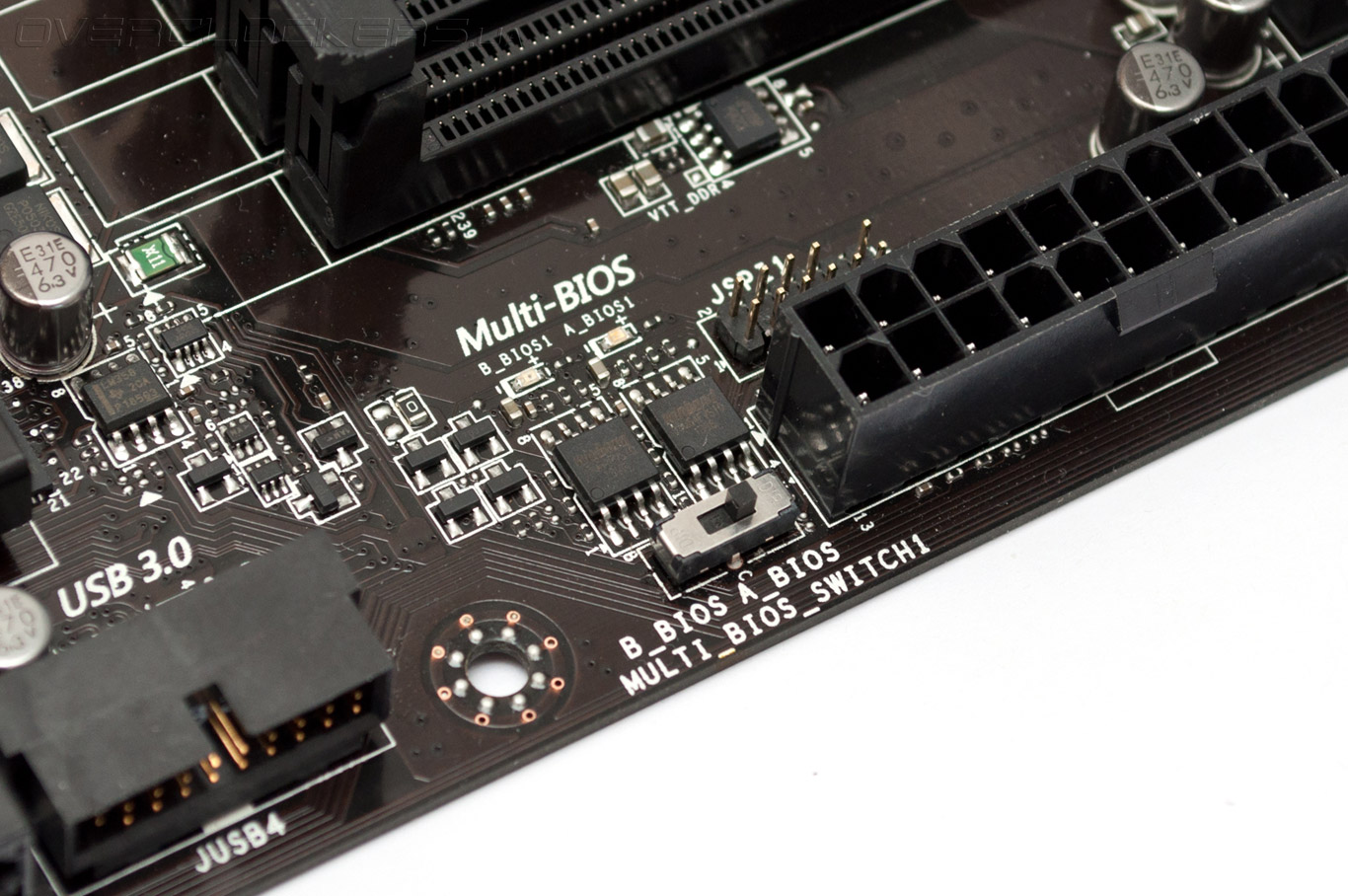

Неподалеку от основного разъема электропитания ATX24 расположились основная и резервная микросхемы с прошивкой. Здесь же находится тумблер Multi BIOS, позволяющий задать EEPROM, с которого будет выполняться загрузка.

Материнская плата MSI Z87-GD65 Gaming

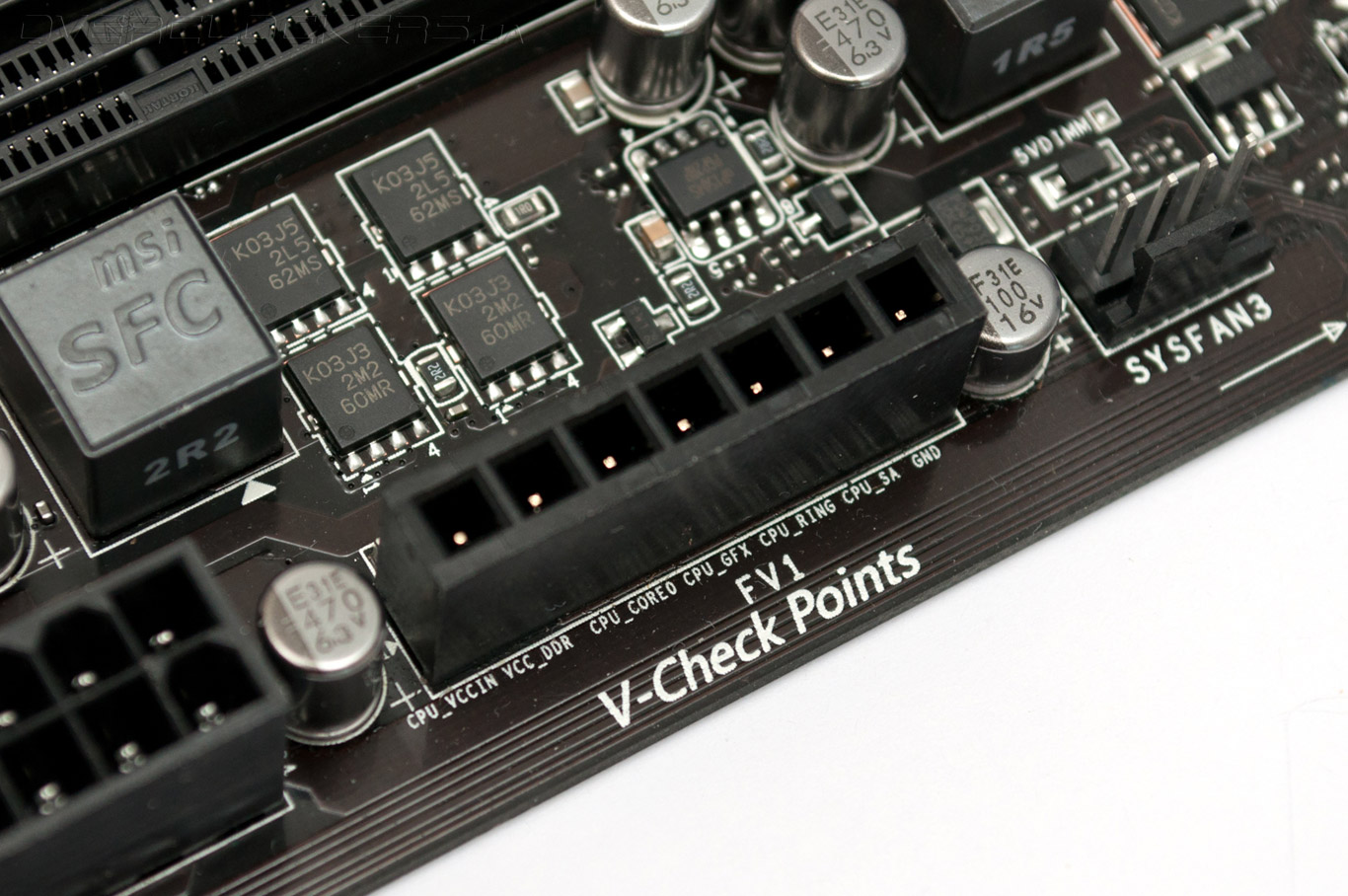

Наконец, MSI Z87-GD65 Gaming оснащена разъемом V-Check Points, к которому подключаются комплектные переходники, позволяющие измерить напряжение на процессоре и основных узлах системной платы при помощи цифрового мультиметра.

Материнская плата MSI Z87-GD65 Gaming

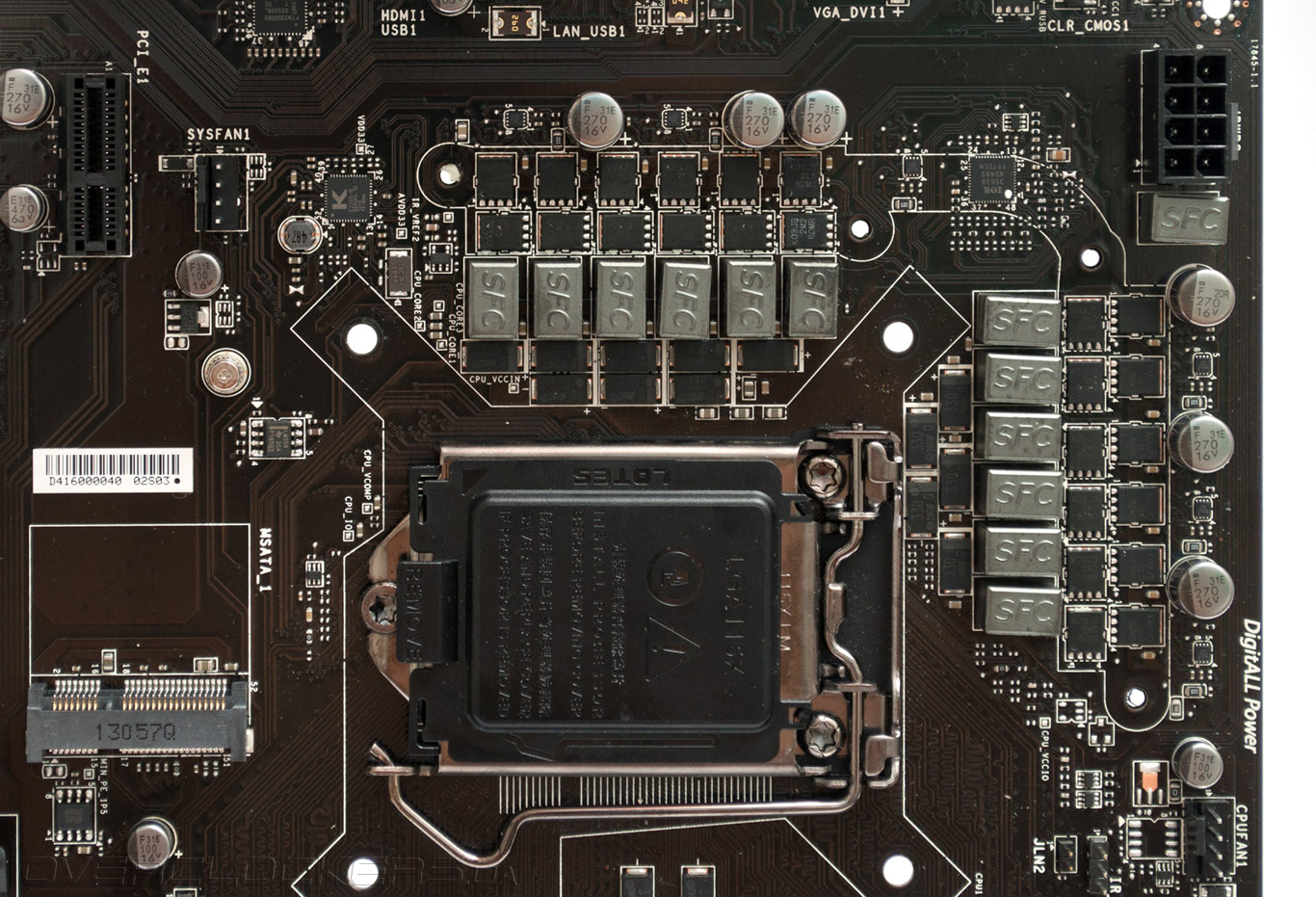

Силовая подсистема материнской платы питается от восьмиконтактного разъема EPS12V. Преобразователь напряжения центрального процессора построен по 12-канальной схеме, за его управление отвечает цифровой ШИМ-контроллер IR3563B. В конструкции VRM использованы катушки индуктивности закрытого типа SFC, надежные твердотельные конденсаторы HI-C CAP, а в качестве силовых элементов использованы MOSFET с низким сопротивлением открытого канала — по две штуки на каждую из фаз.

Материнская плата MSI Z87-GD65 Gaming

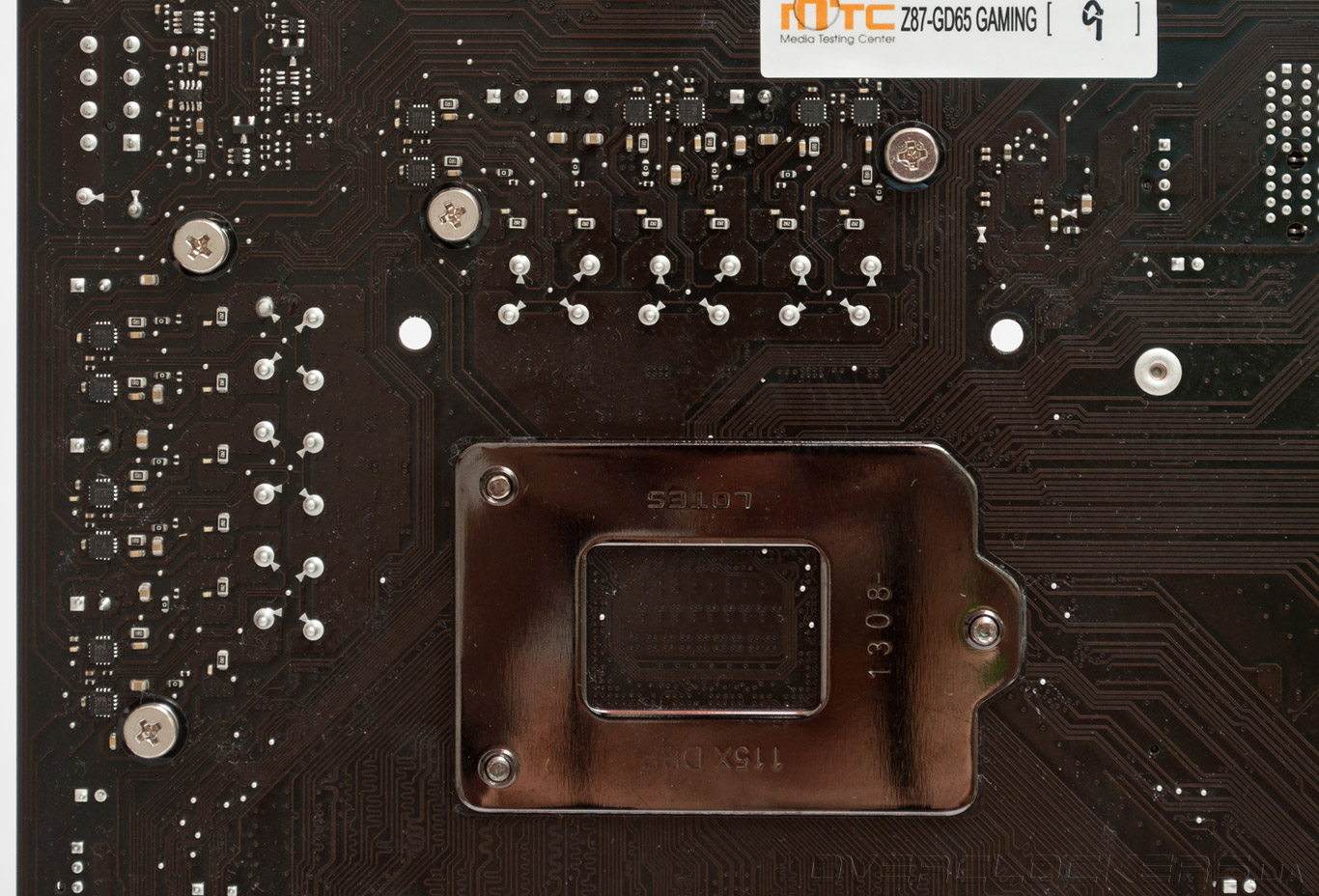

C обратной стороны печатной платы находится некоторое количество электронных компонентов, в том числе 12 микросхем-драйверов, но их расположение не должно помешать установке кулеров с массивными усилительными пластинами.

Материнская плата MSI Z87-GD65 Gaming

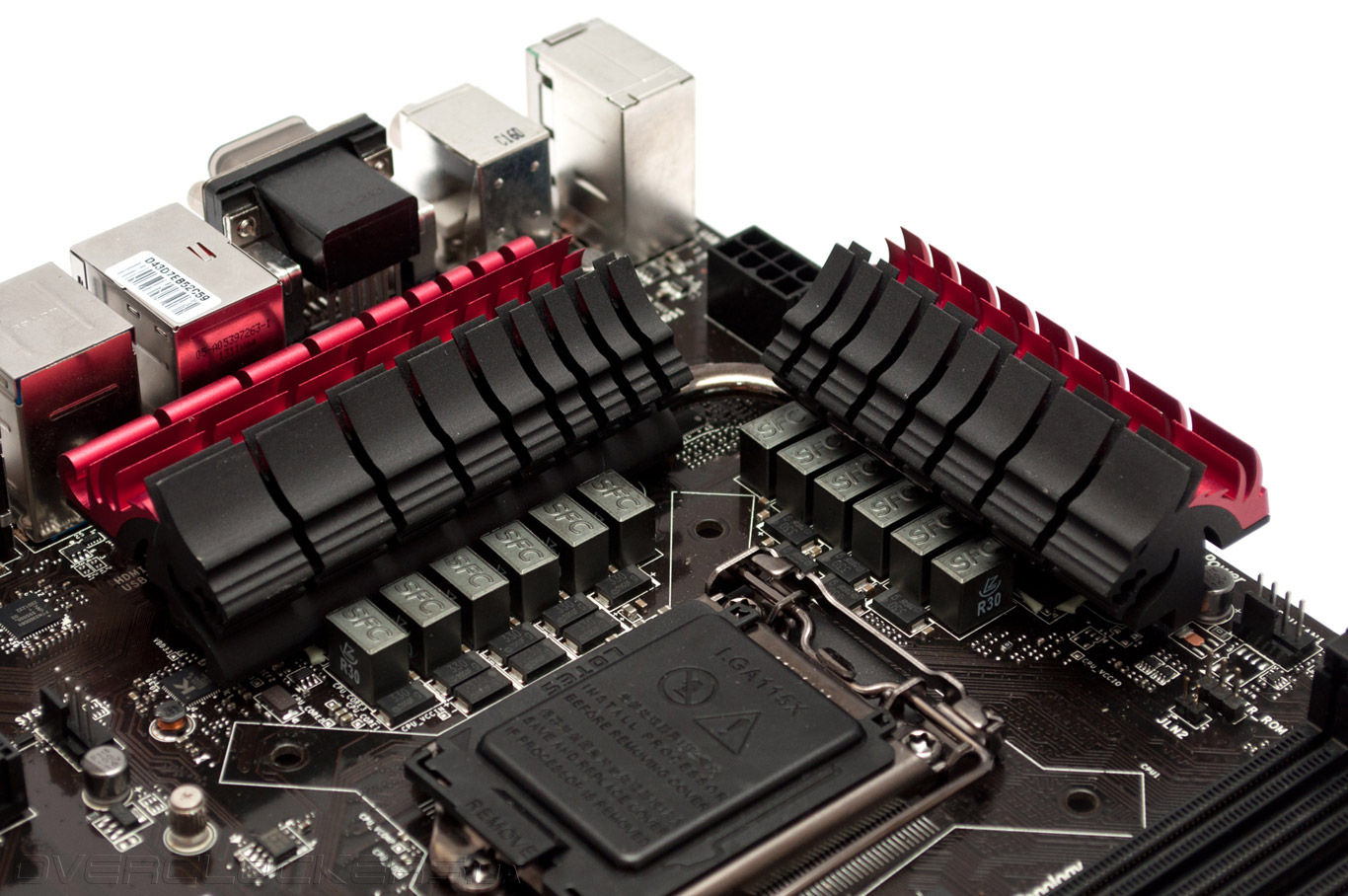

Система охлаждения VRM состоит из пары легкосплавных радиаторов, в профиле которых угадывается изображение все того же дракона. Для повышения эффективности задействована тепловая трубка, а крепление на подпружиненных винтах обеспечивает надежный прижим конструкции.

Материнская плата MSI Z87-GD65 Gaming

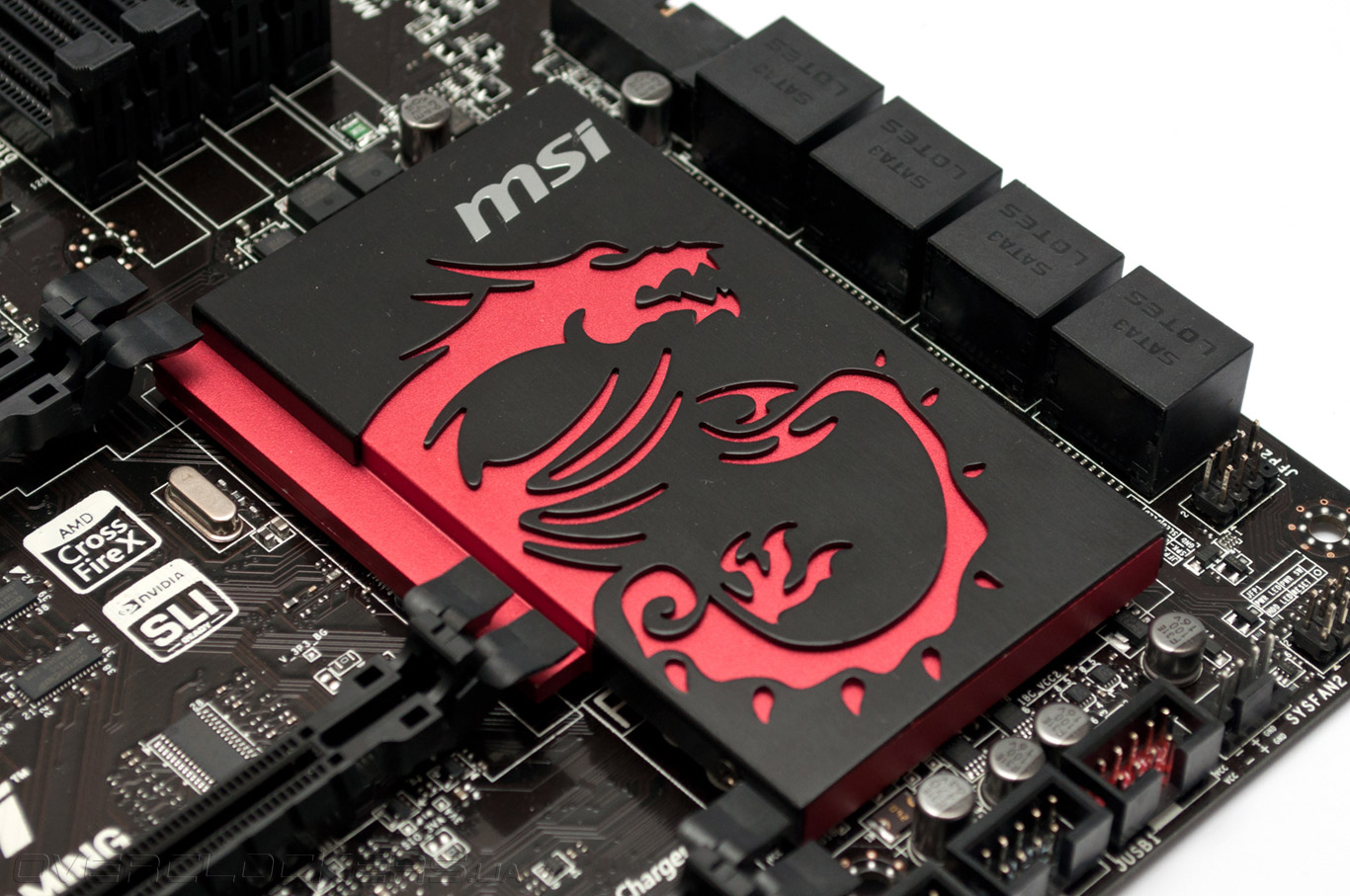

Тепло от микросхемы системной логики отводится посредством массивного радиатора, на который наклеена ажурная металлическая пластина, формирующая изображение... да-да, вы не ошиблись — дракона!

Материнская плата MSI Z87-GD65 Gaming

Забегая наперед, отметим, что эффективность системы охлаждения оказалась достаточной для любых режимов работы, а для подключения процессорного кулера и обеспечения эффективной вентиляции внутри системного блока служат пять четырехконтактных разъемов, поддерживающих управление скоростью вращения посредством ШИМ.

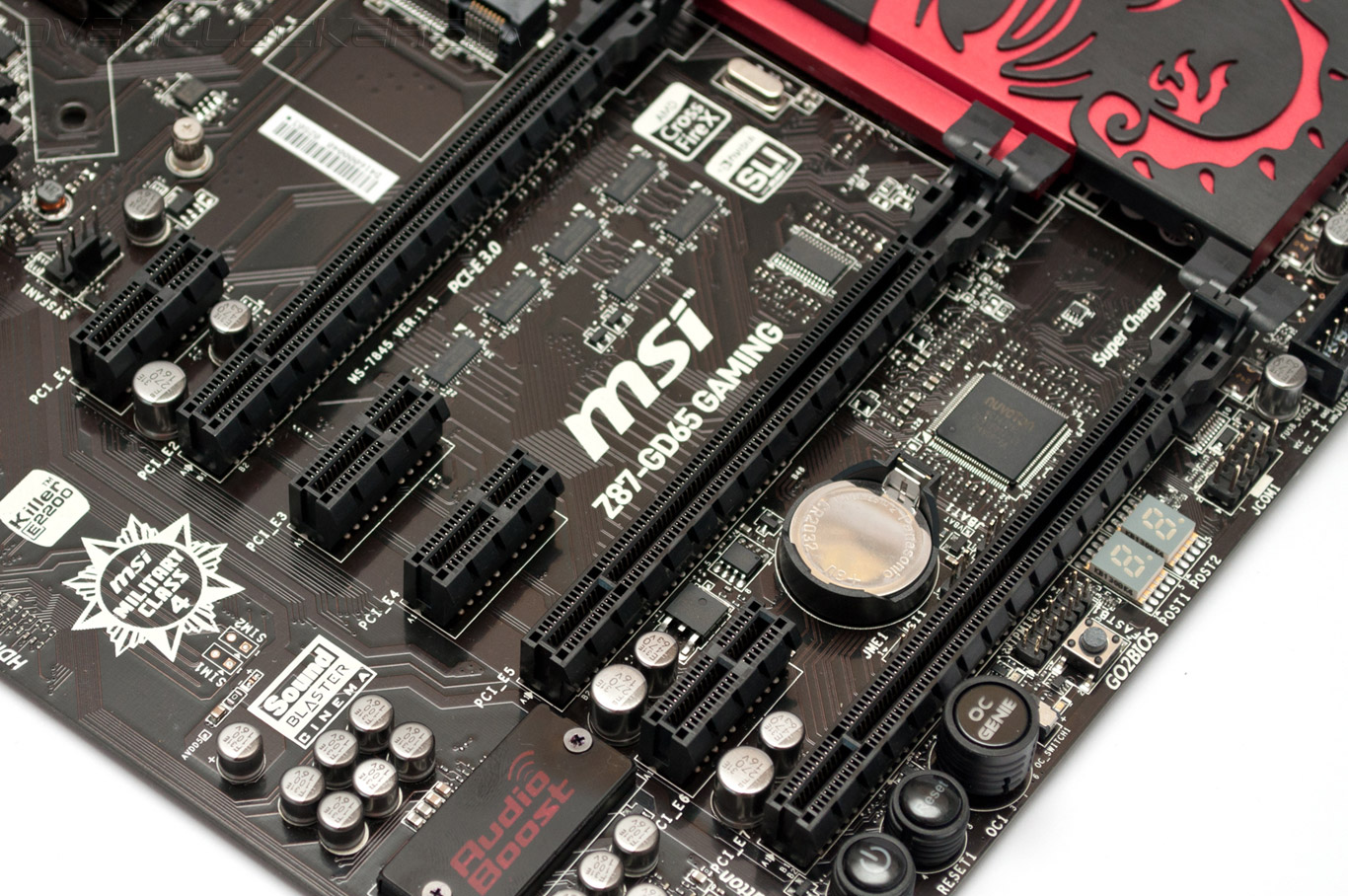

Для организации видеоподсистемы MSI Z87-GD65 Gaming оснащена тремя слотами PCI Express 3.0 x16, которые, в зависимости от количества задействованных графических акселераторов, могут работать в режимах «х16+х0», «х8+х8» или «x8+x4+x4». Поддерживаются конфигурации AMD CrossFireX и NVIDIA SLI. Также, материнская плата располагает четырьмя слотами PCI-E 2.0 x1 для установки карт расширения.

Материнская плата MSI Z87-GD65 Gaming

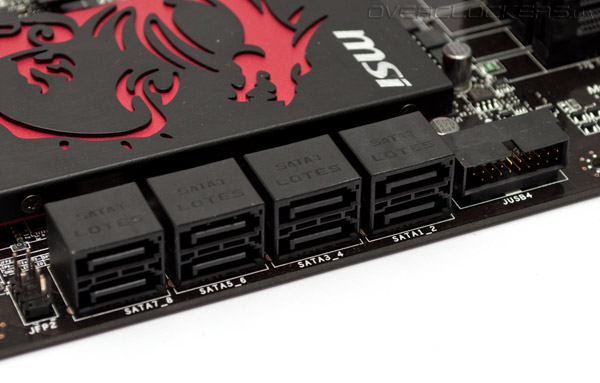

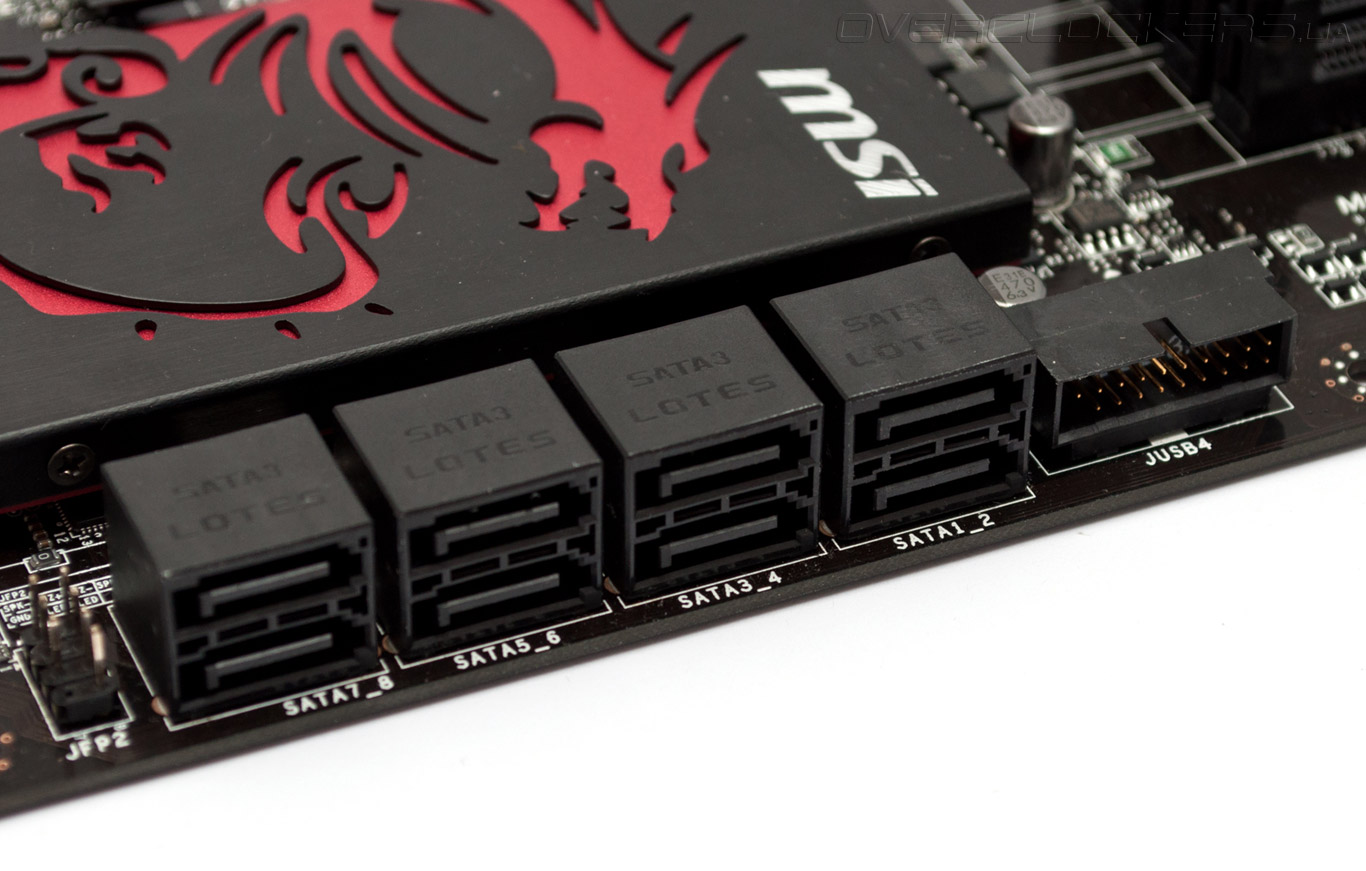

Дисковая подсистема Z87-GD65 Gaming состоит из шести чипсетных каналов SATA 6 Гбит/с с поддержкой RAID и технологии Intel RST, а также двух дополнительных портов SATA 6 Гбит, за работу которых отвечает контроллер ASMedia ASM1061. Все разъемы имеют горизонтальную ориентацию, так что интерфейсные кабели не будут мешать установке массивных видеокарт.

Материнская плата MSI Z87-GD65 Gaming

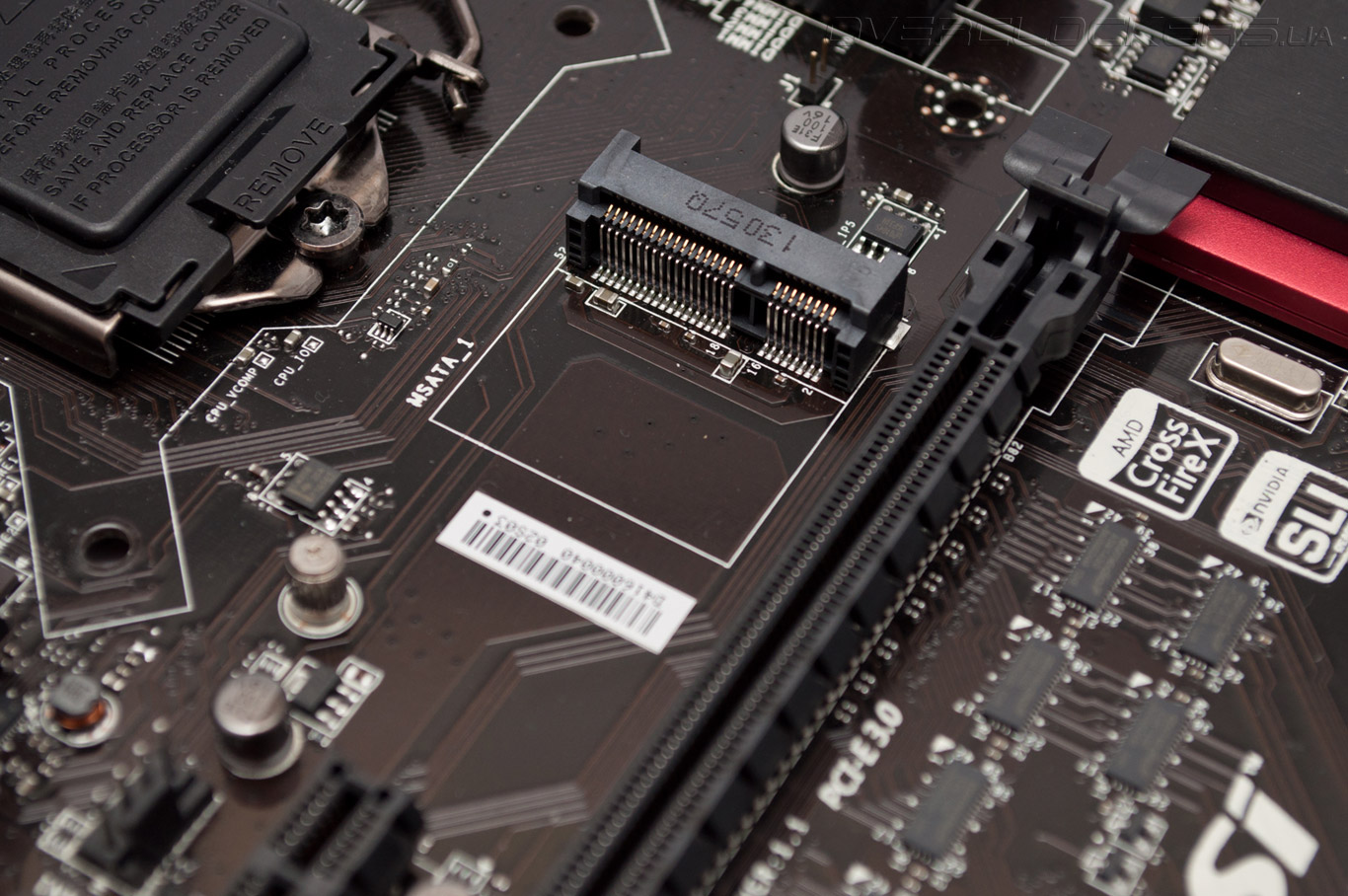

Одной из отличительных черт новинки является наличие порта mSATA 6 Гбит/с, подключенного к одному из каналов SATA 6 Гбит/с системной логики. Это разъем предназначен для установки твердотельных накопителей, который можно использовать в качестве системного жесткого диска, или задействовать для работы технологии интеллектуального кэширования Intel Smart Response.

Материнская плата MSI Z87-GD65 Gaming

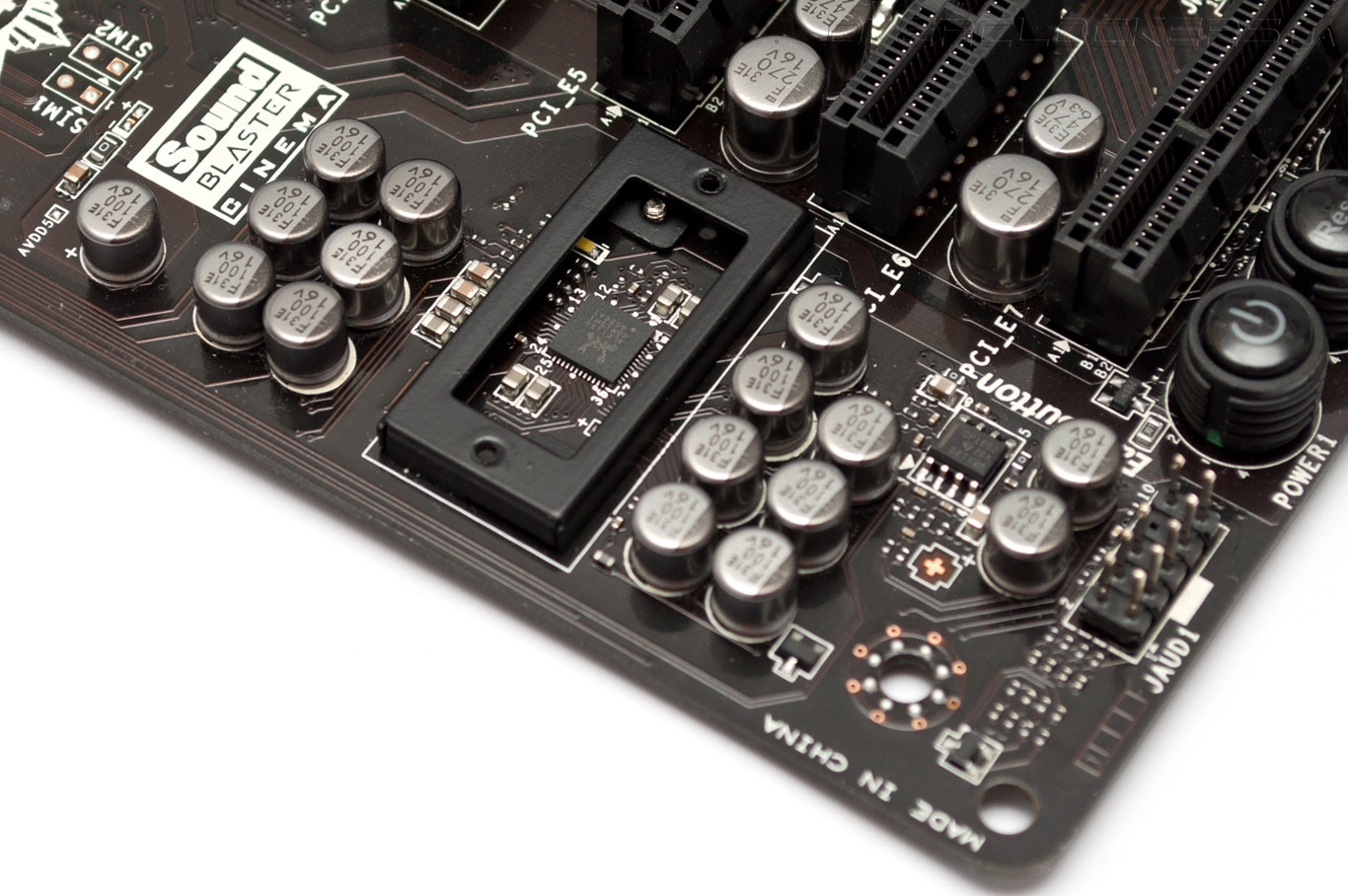

В качестве сетевого контроллера используется продвинутое решение от компании Qualcomm – Atheros Killer E2205, который обеспечивает высокую пропускную способность и управление приоритетами доступов приложений в сеть. Звуковая подсистема материнской платы базируется на высококачественном 7.1 HD-аудиокодеке Realtek ALC1150, который, для защиты от электромагнитных помех, заключен в металлический кожух. Для эффективной работы со стереогарнитурами, обладающими высоким внутренним импедансом, в низкочастотной цепи звукового тракта используется операционный усилитель OPA1652.

Материнская плата MSI Z87-GD65 Gaming

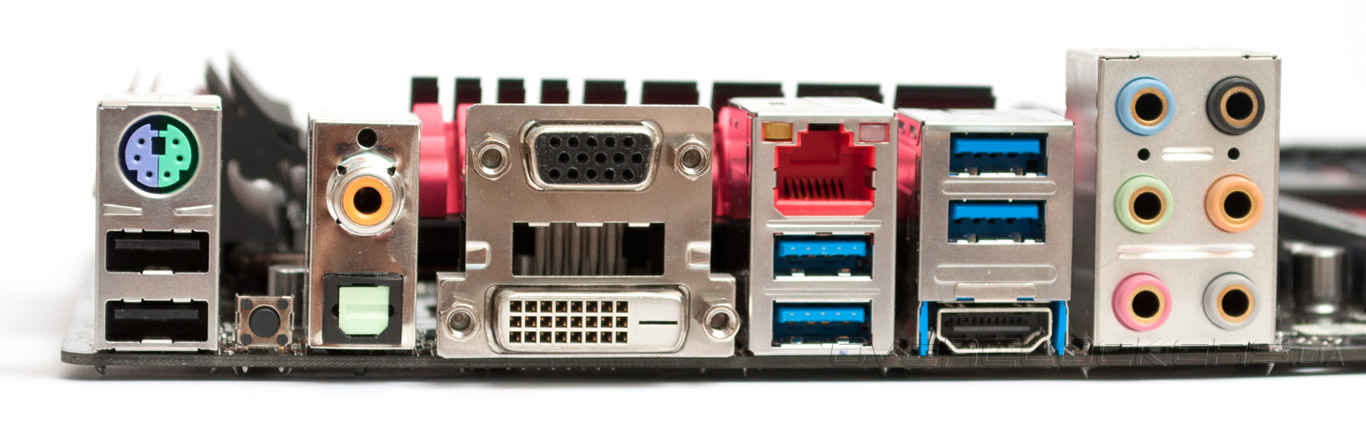

Для подключения устройств USB 3.0 задействованы шесть чипсетных интерфейсов, четыре из которых выведены на заднюю панель, а еще два можно подключить к внутренним разъемам. В итоге, на задней панели новинки нашлось место для:
  • двух портов USB 2.0;
  • комбинированного разъема PS/2;
  • кнопки Clear_CMOS;
  • четырех портов USB 3.0;
  • сетевой розетки RJ-45;
  • видеовыходов D-Sub, DVI-D и HDMI;
  • коаксиального и оптического разъемов S/PDIF;
  • шести аналоговых аудиовыходов.
Материнская плата MSI Z87-GD65 Gaming

Отметим, что представленный набор видеовыходов позволяет выводить изображение от интегрированного видеоядра на три монитора одновременно. Также системная плата MSI Z87-GD65 Gaming поддерживает технологию Lucid Virtu MVP 2.0, которая обеспечивает объединение ресурсов встроенной и дискретной графических карт, а кроме того дает возможность использования аппаратного ускорения кодирования видео Intel Quick Sync.
Некоторые вещи в этом мире созданы для разгона!
