Обзор материнской платы ASRock Z97 Anniversary. Одно из самых доступных решений на базе Intel Z97 для разгона процессоров Haswell

К выходу юбилейной модели процессора от Intel — Pentium G3258 — инженеры компании ASRock подготовили специальную плату. Она примечательна рядом особенностей. Главная — её цена, в зарубежной рознице за неё просят меньше $90, у нас же она является самой доступной моделью, внешне приспособленной для разгона процессора, о чём свидетельствует организация модуля VRM.

ASRock Z97 Anniversary

Очевиден факт отсутствия некоторых конструктивных элементов в её составе. В первую очередь выделяются пустующие посадочные места для видеопортов старых поколений. Получается, на дизайне изделия сэкономили, воспользовавшись наработками от ранее анонсированных изделий. Думаю, здесь речь идёт о Z97 Pro3, а она тоже не является выдающейся чем-либо моделью. Хотя, как уже известно, для разгона процессора с привлечением лучших воздушных систем охлаждения от материнских плат особо многого и не требуется. Другое дело — политика производителей, нацеленная на искусственное ограничение возможностей более доступных продуктов. Нынешний визитёр нашей лаборатории изначально позиционируется как такой, что создан именно для разгона. Взглянем на таблицу с характеристиками изделия:

Модель ASRock Z97 Anniversary
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2800*/2933*/3100*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
3 x PCI Express 2.0 x1
M.2
Слоты PCI 2 (ASM1083)
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI
Количество подключаемых вентиляторов 5 (3x 4pin, 2x 3pin)
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z97)
6 x 2.0 (2 разъёма на задней панели, Z97)
SATA Express
Serial ATA 6 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Intel I218V (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 190
Дополнительные возможности Возможность подключения TPM-модуля

В целом, эта плата обладает всем необходимым для построения современной системы. Да, тут не найти новых типов интерфейсов — SATA Express и M.2, также нет и ряда других особенностей, не раз упомянутых в обзорах более дорогих конкурентов, но основной набор элементов для расширения конфигурации здесь есть, поэтому слишком упрощённой платой её называть будет преждевременно. Чего только стоят целых пять разъёмов для подключения вентиляторов. Но обо всем по порядку.


Упаковка и комплектация

Дизайн упаковок от ASRock радикально отличается от конкурирующей продукции. Лицевая часть коробки усеяна разнообразными лозунгами и пиктограммами, начиная от базовых вещей, заканчивая рекламой фирменных программных наработок. Наиболее выделяющейся является надпись Super Alloy. Под этим подразумевается использование новых дросселей с улучшенной эффективностью, наиболее технологичных транзисторных сборок (в этой модели это относится лишь к подсистеме питания оперативной памяти, где используется продукция Texas Instruments в виде двух CSD87588N), а также обновленный материал для изготовления самой платы.

ASRock Z97 Anniversary

Обо всём этом и не только написано на обратной стороне. Для фото устройства осталось не так много места, но его удачно дополняет таблица с характеристиками. Размеры самой коробки соответствуют габаритам изделия. Она непривычно тонкая и даже немного узкая.

ASRock Z97 Anniversary

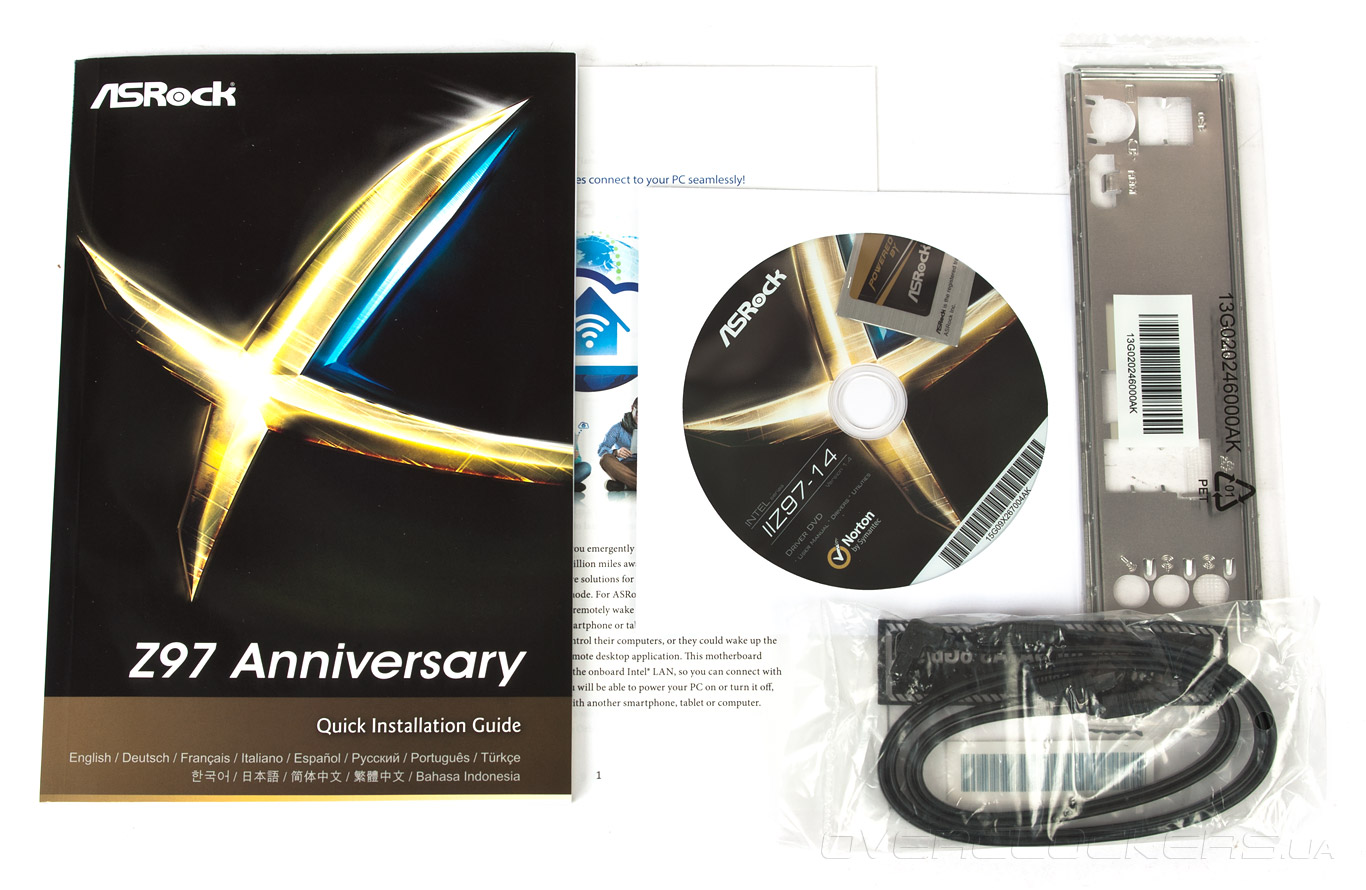

Комплект поставки минималистичен, что и не удивительно:
  • многоязычная инструкция по быстрой установке;
  • иллюстрированная брошюра с описанием процедуры настройки ASRock Cloud на основе Orbweb.ME Professional;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
ASRock Z97 Anniversary

Ничего лишнего, это базовый набор. Полное руководство пользователя в электронном виде находится в том числе и на комплектном диске.


Внешний вид

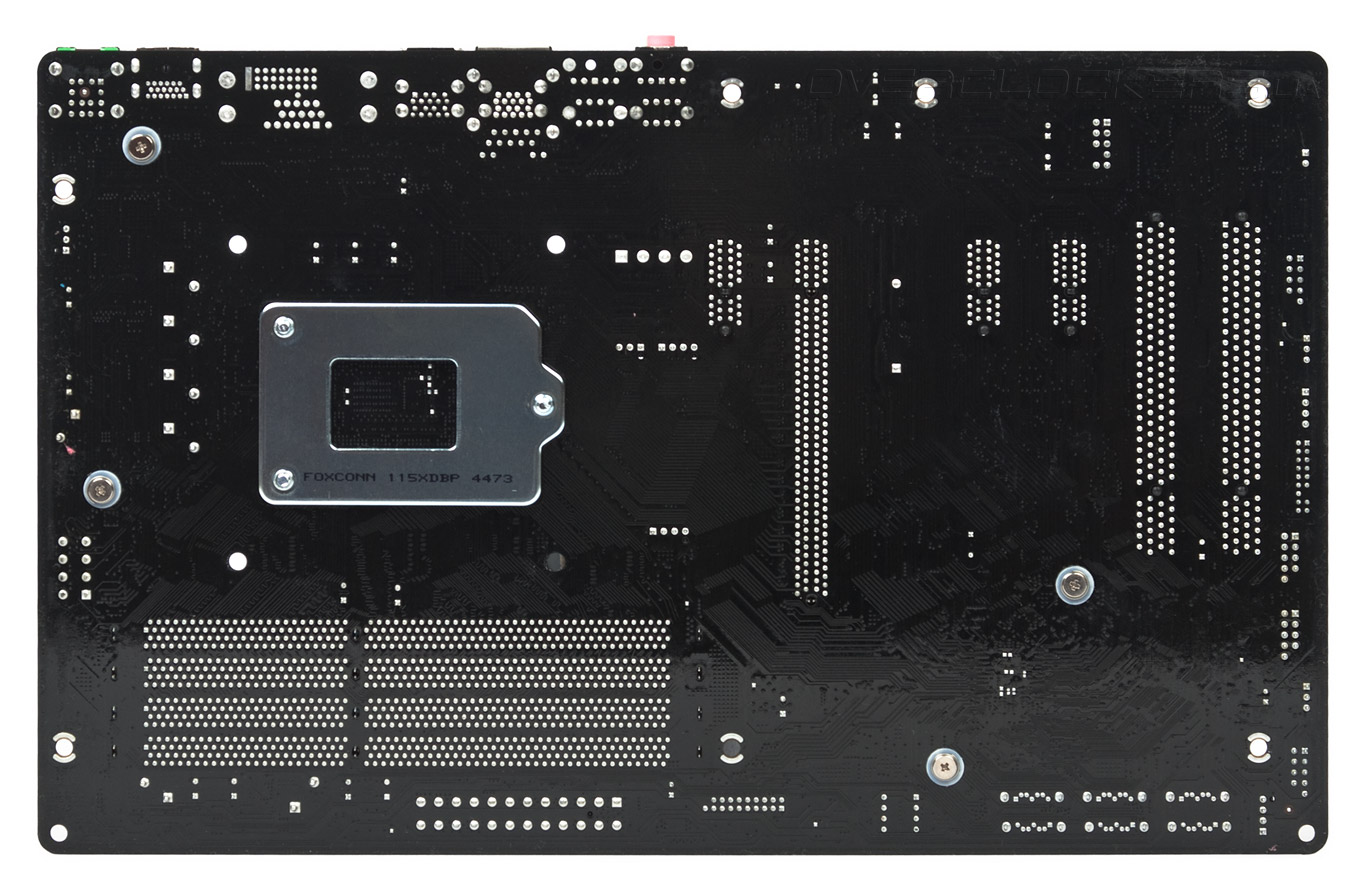

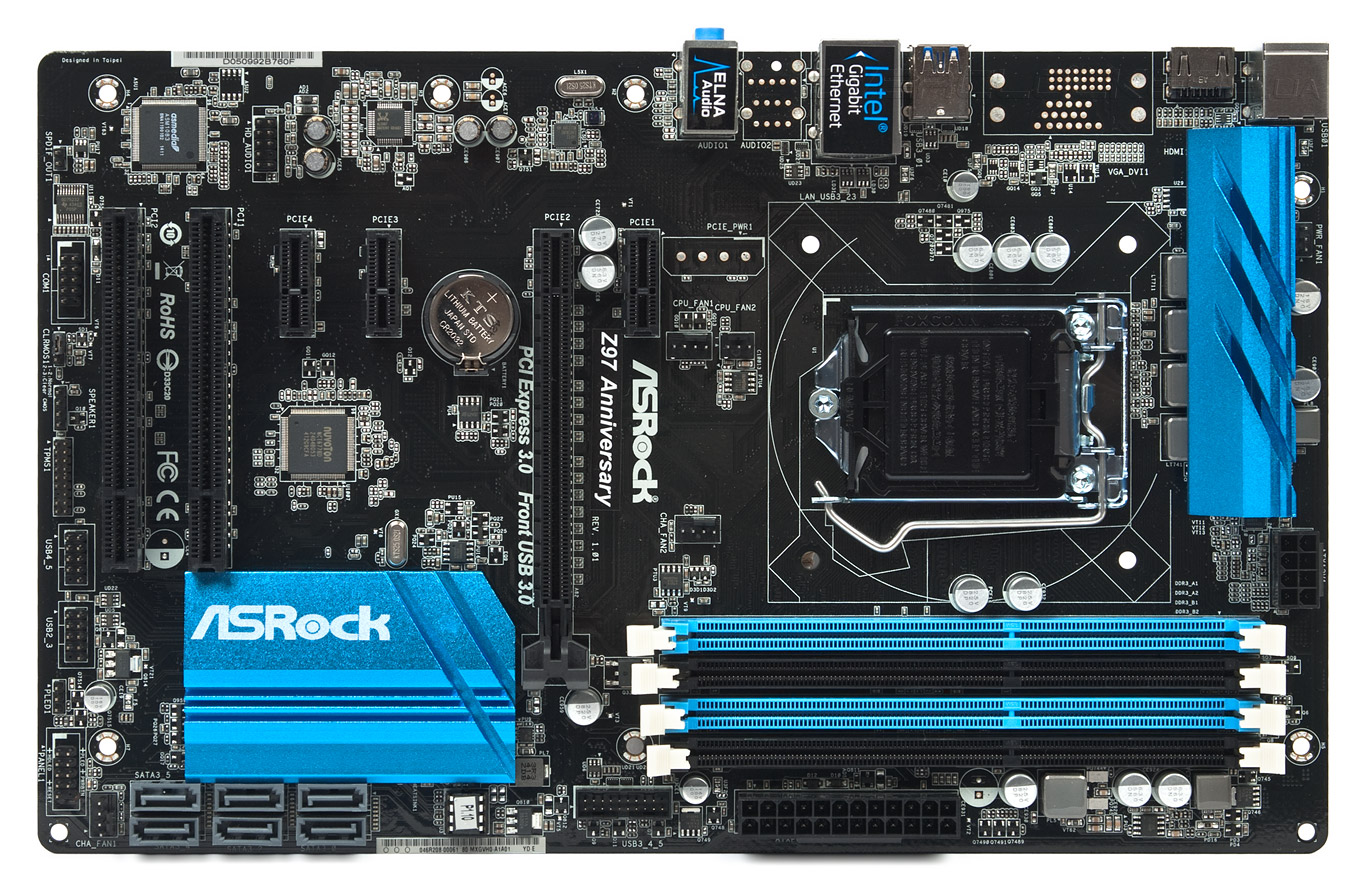

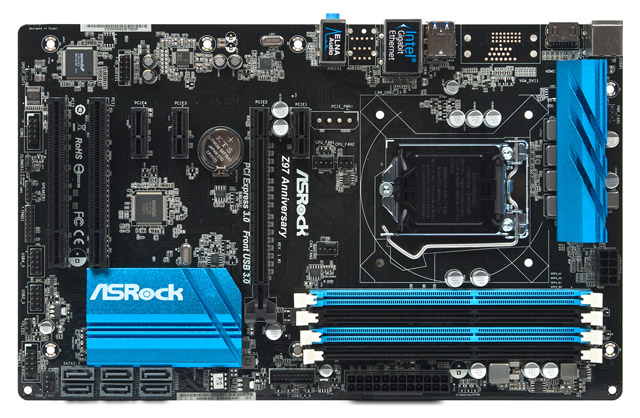

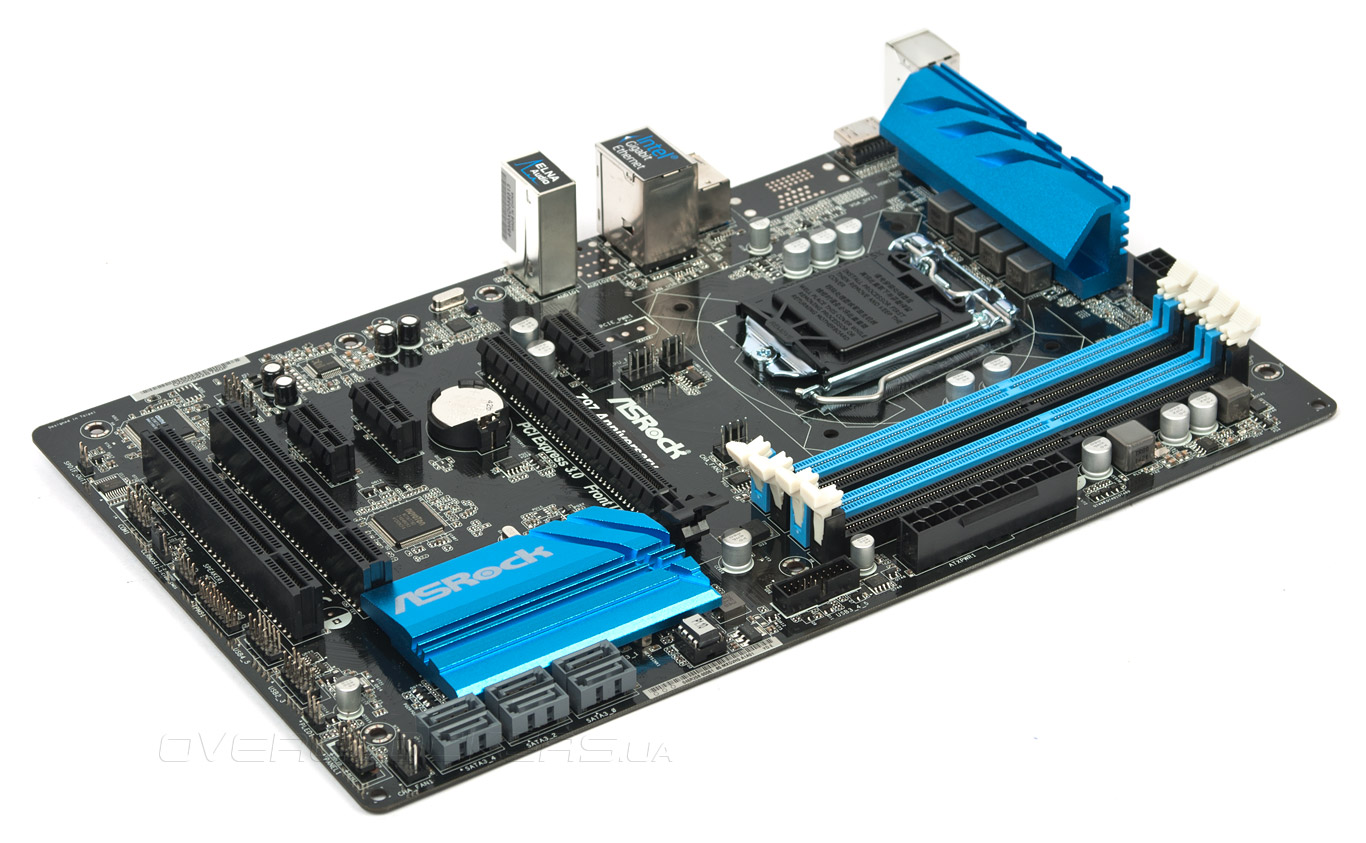

У искушенного пользователя вид Z97 Anniversary может вызвать культурный шок. Ширина изделия составляет всего 19 см, а всё из-за расположения элементов питания в верхней части PCB. Отмечу, не совсем очевидным в данном случае является вопрос расположения системы охлаждения ЦП: процедуре установки самого кулера на плату вряд ли что-то помешает, а вот с размещением всей конструкции внутри корпуса могут быть вопросы. Массивный радиатор будет практически полностью смещён к левому краю «материнки», то есть — и к стенке большинства корпусов, поэтому с креплением привычного там вентилятора придётся что-то придумывать.

ASRock Z97 Anniversary

Плата пусть и простая, но крепление охладительных элементов реализовано посредством винтов, что сулит надёжность и хорошую тепловодность. Грешно и подумать, что на обратной стороне можно найти отдельные радиокомпоненты.

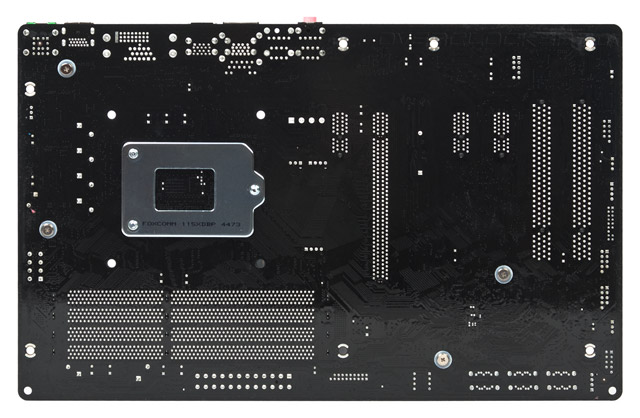

ASRock Z97 Anniversary

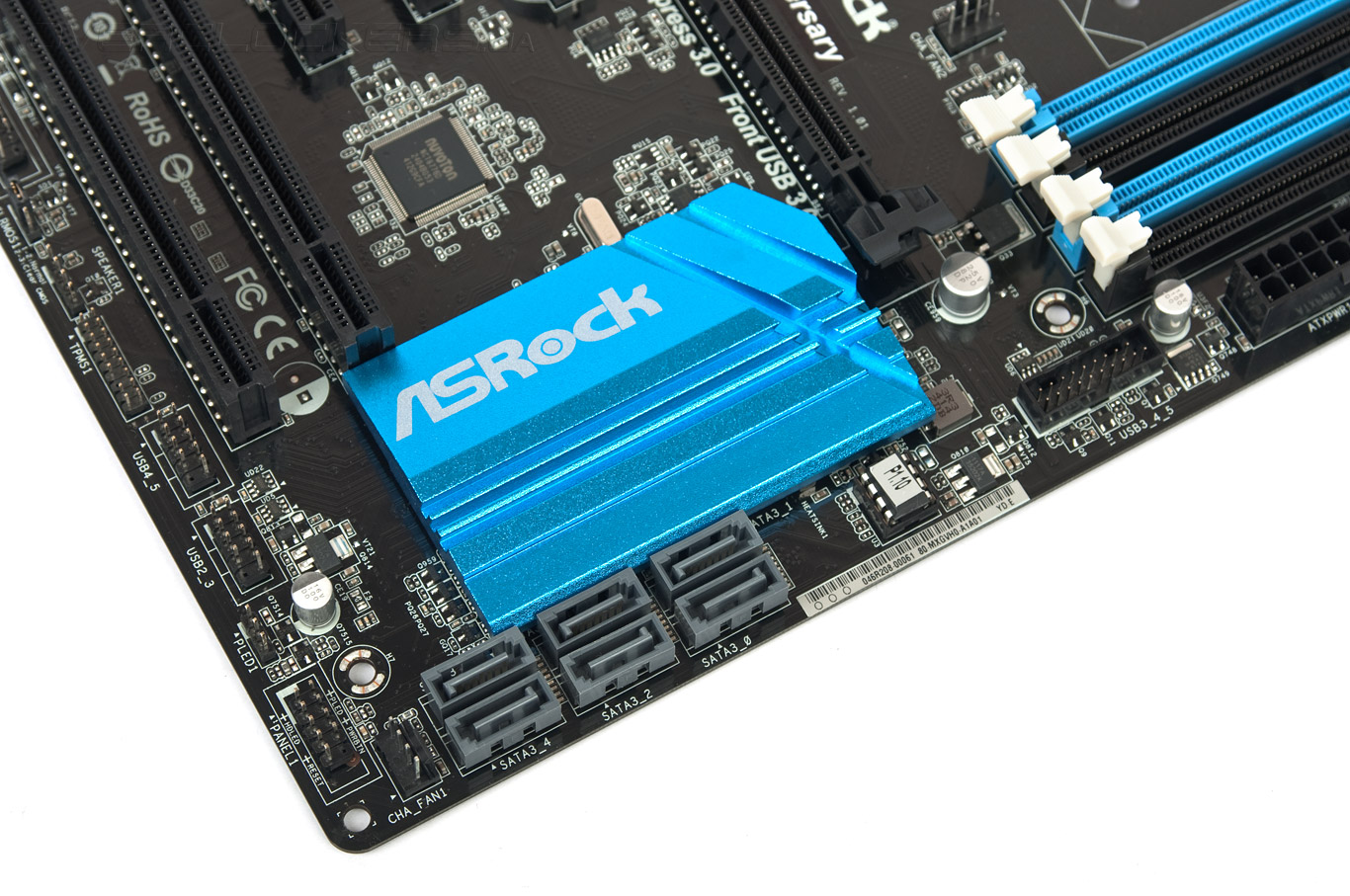

На радиаторе чипсета не экономили. Это весьма массивная конструкция, к тому же с кое-каким оребрением, а значит беспокоиться о температуре чипа не следует. Отмечу расторопность штата дизайнеров: установленная видеокарта никак не перекрывает логотип производителя. Очередная приятная неожиданность — съёмная ПЗУ-микросхема. Но на этом всё, более никаких удобств нет. Гнёзда SATA самые обыкновенные, но проблем доступа к ним не будет даже при установленном видеоадаптере.

ASRock Z97 Anniversary

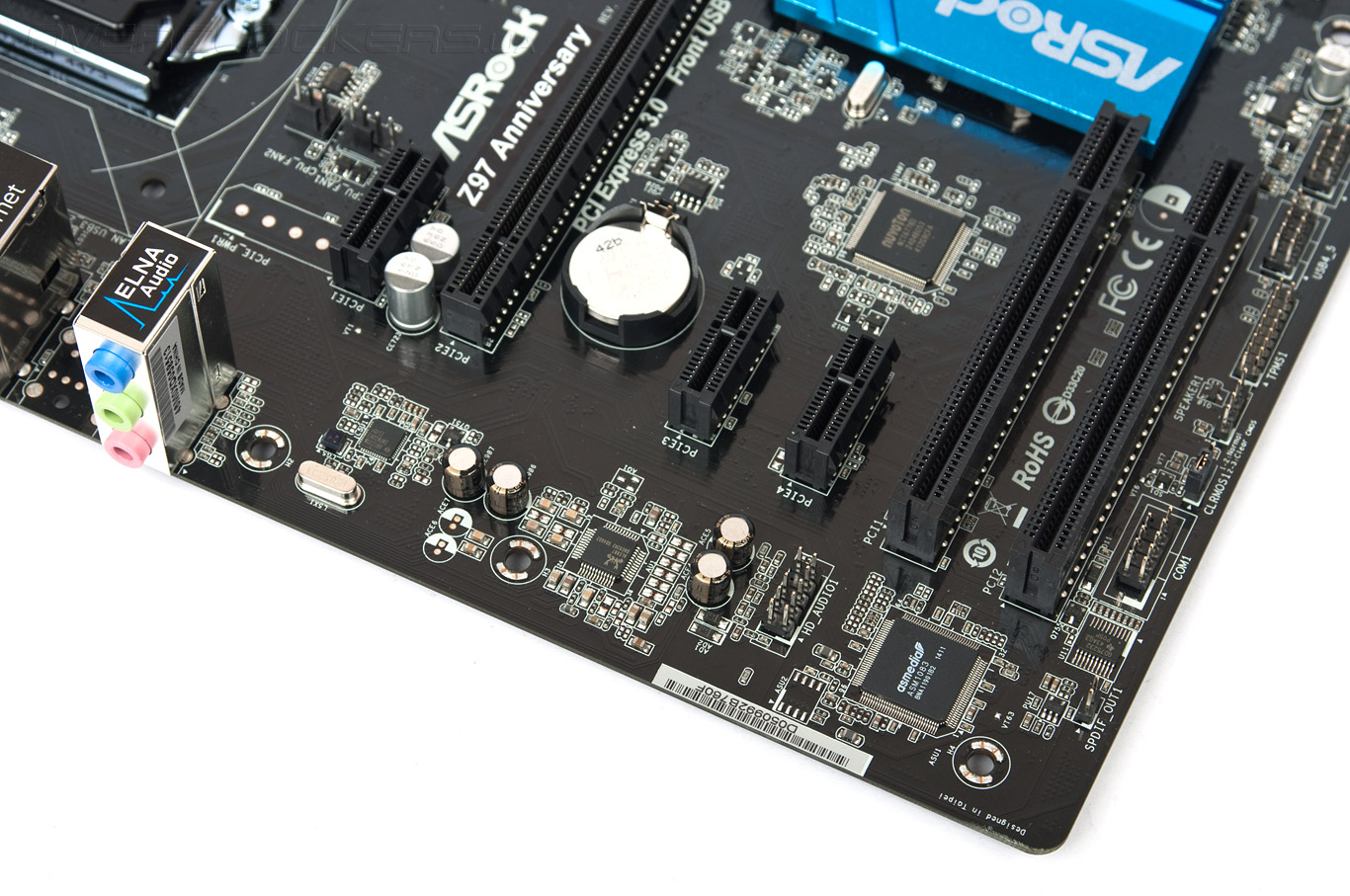

Звуковая подсистема не использует особых схем реализации и конструкторских изысков. Нет даже дешевого операционного усилителя по соседству с кодеком. Есть четыре японских конденсатора ELNA, очевидно, по паре на каждый из выходов — на задней и передней панели. Оттого места более чем достаточно. Его занял сетевой адаптер Intel, в обвязке которого используется катушка с закрытым типом корпуса (сторонний шум в режиме ожидания от платы не исходит). А ещё тут расположен мост PCI-E–PCI — ASM1083.

ASRock Z97 Anniversary

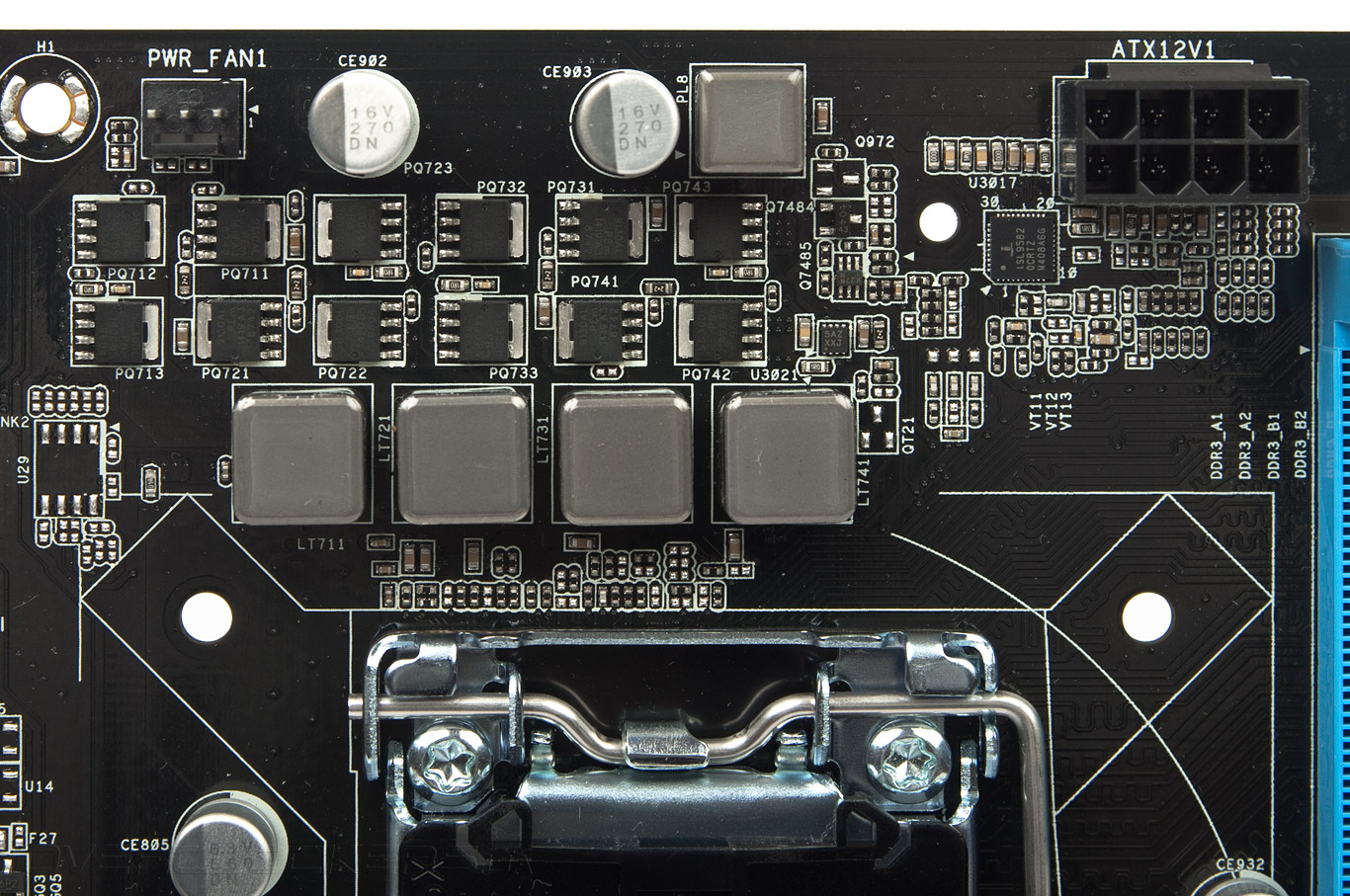

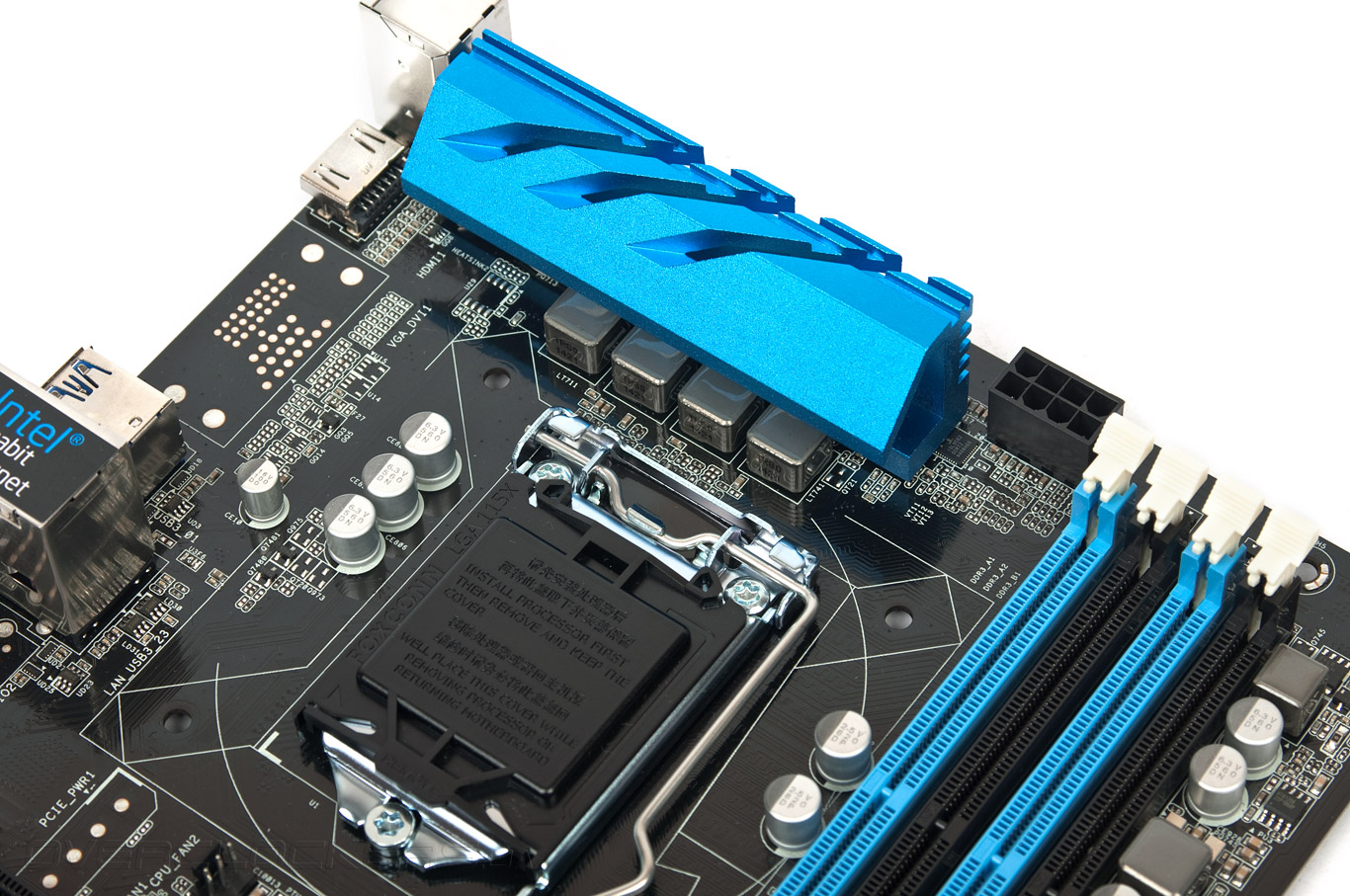

Практически всю верхнюю часть платы занимает преобразователь напряжения ЦП. Гнёзда для подключения вентиляторов находятся по центру (три единицы) и внизу устройства (ещё одна штука). Вверху есть лишь трёхконтактная площадка PWR_FAN1 без обособленного управления. Монтажу системы охлаждения ничего не помешает, а вот дальнейшее подключение охладителей, в особенности при установленной видеокарте, будет немного затруднительно и трудоёмко.

ASRock Z97 Anniversary

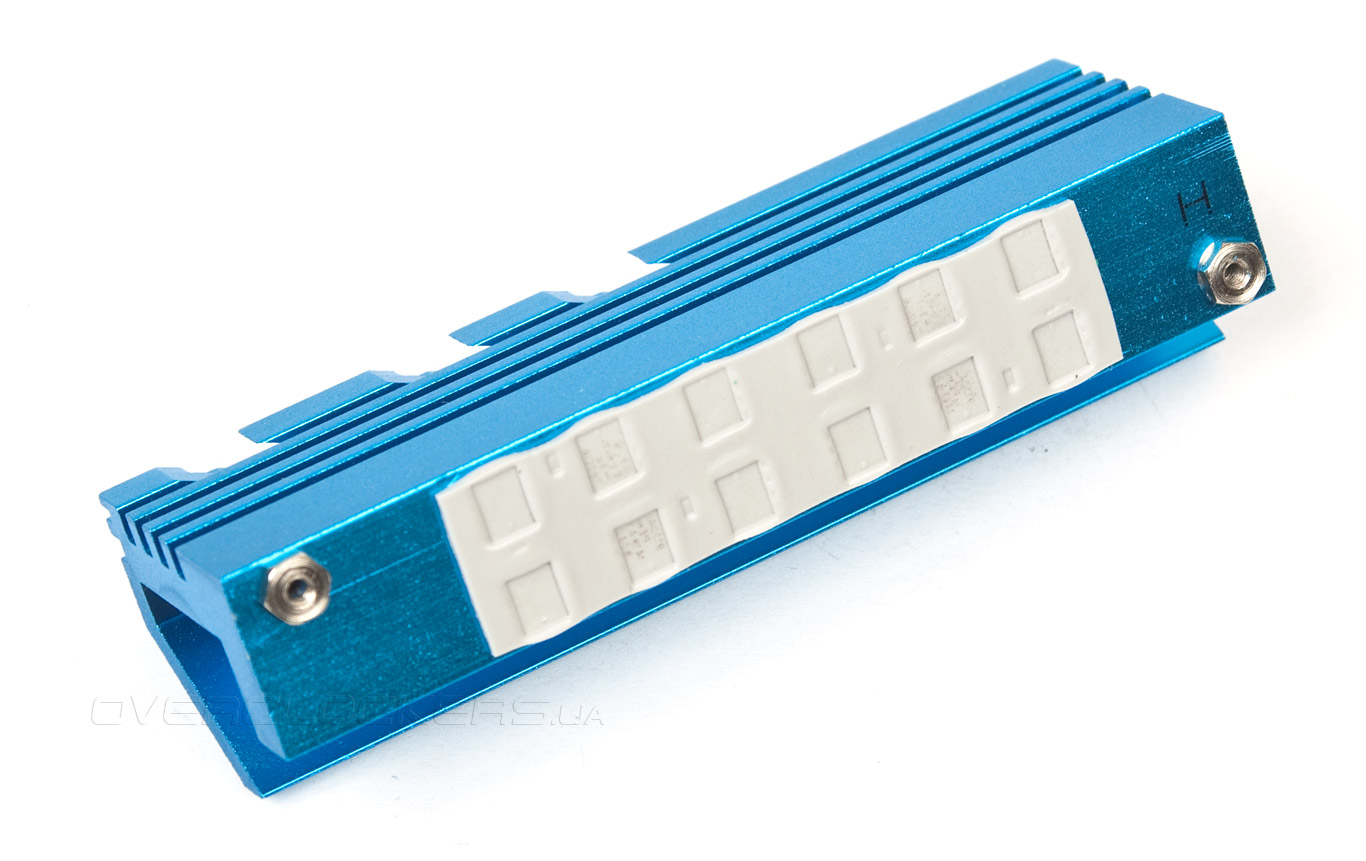

Радиатор особо вычурным не назвать, но общая площадь поверхности у него хорошая, к тому же есть несколько глубоких прорезей, увеличивающие это число. Его вес оказался весьма немалым, признаться, неожиданно, исходя из внешнего вида. Контакт с силовыми элементами хороший, полный и надёжный. Роль передающего тепло элемента привычно досталась термопрокладке резиноподобной субстанции толщиной около полутора миллиметров.

ASRock Z97 Anniversary

ШИМ-контроллер широко распространённый для продуктов средней ценовой категории, это ISL95820 от Intersil Corporation. Он позволяет реализовать схему четырёхканального стабилизатора, что и было достигнуто с привлечением двенадцати элементов. Их маркировка — 5830DL и 9130AL, они уже встречались в составе модели ASRock Fatal1ty B85 Killer, то есть являются представителями NXP Semiconductors. В тот раз подобная схема продемонстрировала не самое лучшее поведение, посмотрим, как будет в этот раз — скажется ли увеличенное до четырёх число каналов на качестве формируемого напряжения.

ASRock Z97 Anniversary

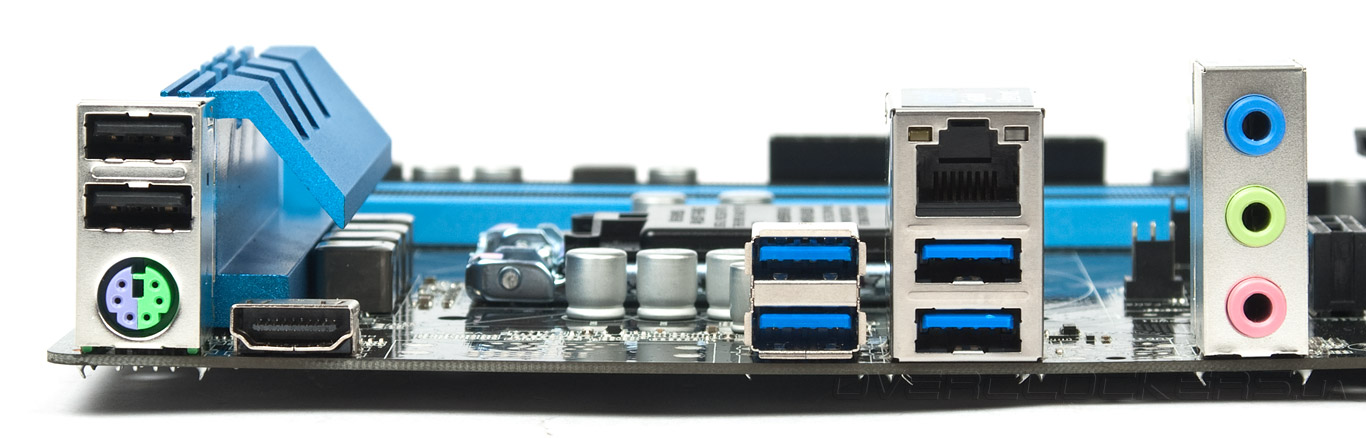

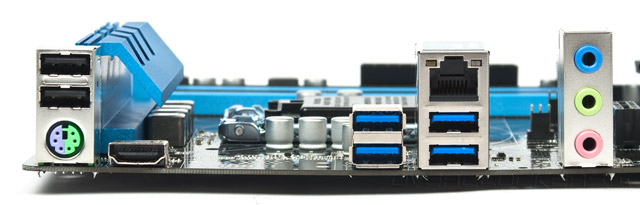

Набор интерфейсных разъёмов на задней панели мягко говоря не богат. Единственный цифровой видеовыход и тот не оснащён конвертером уровней сигналов, хотя такие элементы практически повсеместно установлены на других платах. Всеми способами производитель даёт понять, что предоставляет пользователю лишь базовый набор возможностей.

ASRock Z97 Anniversary

На базе рассматриваемой системной платы можно собрать простую систему с одной видеокартой и подключить основной набор периферии к имеющимся гнёздам. На очереди — осмотр её программных возможностей.

Возможности UEFI

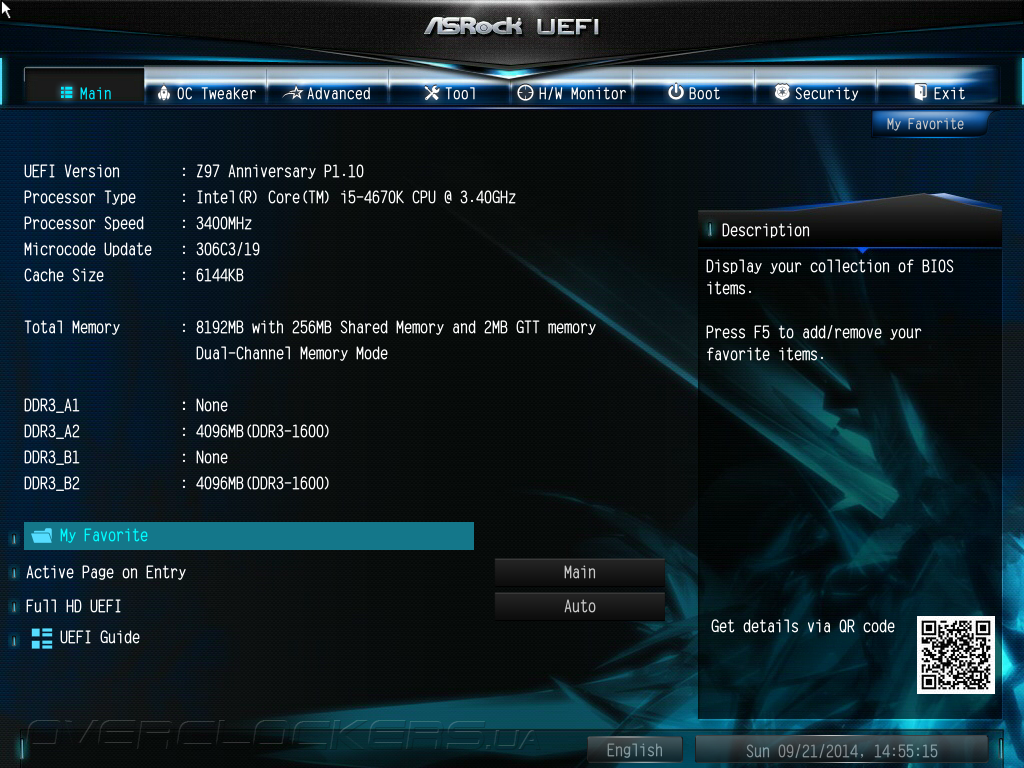

Прямо с завода продукт оказался оснащён единственной на момент написания обзора финальной версией прошивки, поэтому механизм по её обновлению в этот раз опробовать не удалось.

ASRock Z97 Anniversary

Структура меню UEFI абсолютно не изменилась, если проводить параллели с продуктами, чью основу составляли наборы системной логики прошлой, восьмидесятой серии. Добавился лишь пункт меню My Favorite. Для добавления и удаления закладки следует использовать клавишу F5. К тому же, этот раздел можно сделать стартовым наряду со всеми остальными, то есть таким, что автоматически будет открываться по входу в UEFI.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

Наполнение OC Tweaker, к счастью, никак не пострадало из-за нижнеценового позиционирования модели. Здесь есть небольшие изменения. Слегка увеличенный шрифт придаёт удобства в работе, но главное — появились поля со значениями CPU Cache и Memory Speed. BCLK Frequency заменил ячейку со значением Ratio. В рубрике Voltage Configuration упростился способ управления напряжением PCH, сводимый теперь к выбору между Normal и High. Во всём остальном набор механизмов сопоставим с прежде рассмотренными представителями серии Extreme.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

Нельзя не отметить готовые профили повышения быстродействия системы буквально в один клик. К слову, при установке дискретного видеоадаптера из UEFI пункт Advanced Turbo куда-то исчезает, но остаётся возможность его использования с привлечением фирменного ПО в среде Windows.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

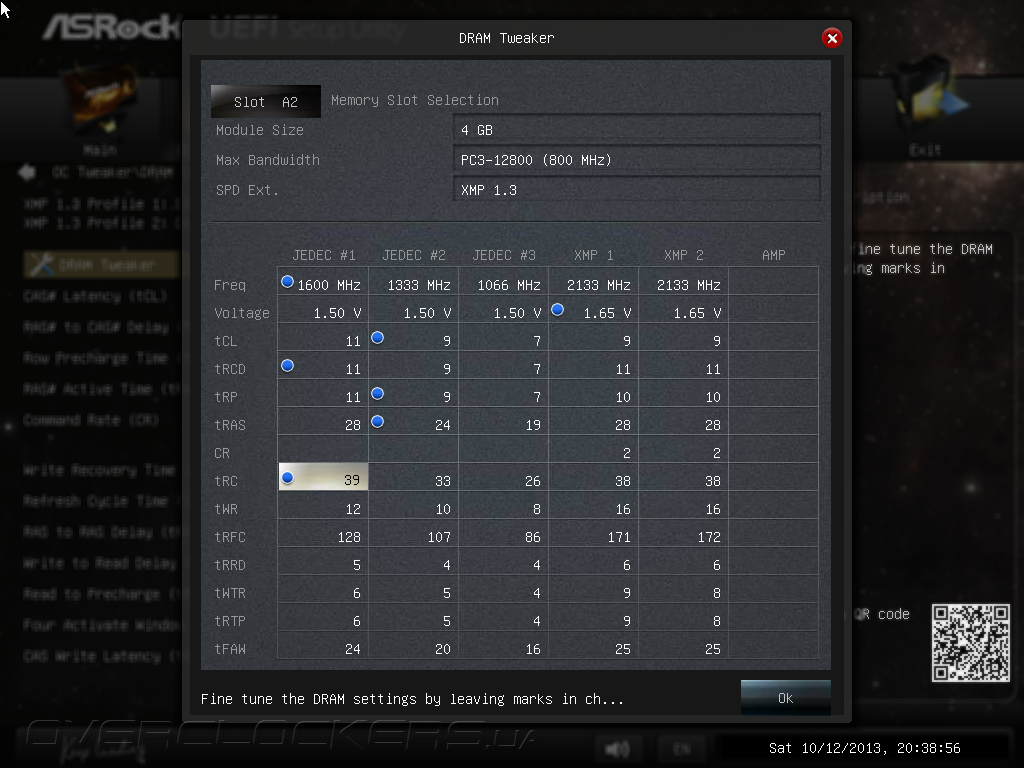

Настройка работы подсистемы оперативной памяти также абсолютно полная, в наличии и мастер DRAM Tweaker.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

Иначе говоря, UEFI является лишь творчески переосмысленным, но никак не в функциональном плане. Даже механизм установки входного напряжения остался таким же, как, к примеру, в составе ASRock Z87M Extreme4, где используется такой же ШИМ-контроллер, как и у Z97 Anniversary.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

Наиболее важные параметры собраны в таблице:

Параметр Диапазон регулировки Шаг
BCLK/PCIE Frequency (МГц) 90–300 0,1
Filter PLL Frequency Auto/Low BCLK Mode/High BCLK Mode
Internal PLL Overvoltage Auto/Enabled/Disabled
PCIE PLL Selection Auto/LC PLL/SB PLL
CPU Ratio (Multiplier) 8–120 1
CPU OC fixed mode Auto/Enabled/Disabled
Vcore Override Voltage (В) 0,8–2,0 0,001
Vcore Voltage Additional Offset (В) –1,0…+1,0 0,001
CPU Integrated VR Efficiency Mode Auto/Enabled/Disabled
CPU Input Voltage (Fixed Mode) (B) 1,2–2,3 0,01
CPU Load-Line Calibration Enabled/Disabled
CPU Cache Ratio (Multiplier) 8–120 1
CPU Cache Override Voltage (В) 0,8–2,0 0,001
CPU Cache Voltage Offset (В) –1,0…+1,0 0,001
DRAM Frequency (МГц) 1400–3200
800–4000
200
266
DRAM Voltage (B) 1,2–1,8 0,05
CPU Analog IO Voltage Offset (В) –1,0…+1,0 0,001
CPU Digital IO Voltage Offset (В) –1,0…+1,0 0,001
System Agent Voltage Offset (В) –1,0…+1,0 0,001
PCH 1,05V Voltage (В) Auto/Normal/High
GT Frequency (МГц) 1200–3000 50
GT Override Voltage (В) 0,8–2,0 0,001
GT Voltage Offset (В) –1,0…+1,0 0,001

Прочие настройки, ответственные за различные узлы системы, в неизменном виде находятся в разделе Advanced. Новый пункт меню USB Configuration призван обеспечить корректную работу устройств ввода-вывода в случае если с ними возникают какие-то проблемы.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

Набор фирменных сервисов и утилит также не изменился, но каждый из них теперь оснащён собственной тематической иконкой. В наличии и три профиля для сохранения настроек системы. System Browser порадовал своей корректной работой.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

H/W Monitor тоже не перерабатывался. Немногочисленная группа отображаемых значений системных напряжений дополнена инструментарием по работе с охладителями. Всего есть три канала, для каждого доступны четыре готовых профиля работы и ещё есть возможность кое-как сформировать собственный сценарий. До функциональных возможностей, доступных в рамках ПО, пока что далеко. С подключаемыми вентиляторами всё прозрачно — для четырёхконтактных площадок применяется способ изменения скважности ШИМ, а для второго процессорного гнезда, трёхконтактного, варьируется питающее напряжение.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

На страницах Boot, Security и Exit не нашлось ничего необычного, заслуживающего отдельного упоминания.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

Содержимое UEFI оказалось полным, ни в чём не уступающим моделям, принадлежащих к серии Extreme, поэтому с точки зрения программной поддержки имеется всё необходимое для тонкой настройки системы, в том числе и для проведения разгона.


Комплектное ПО

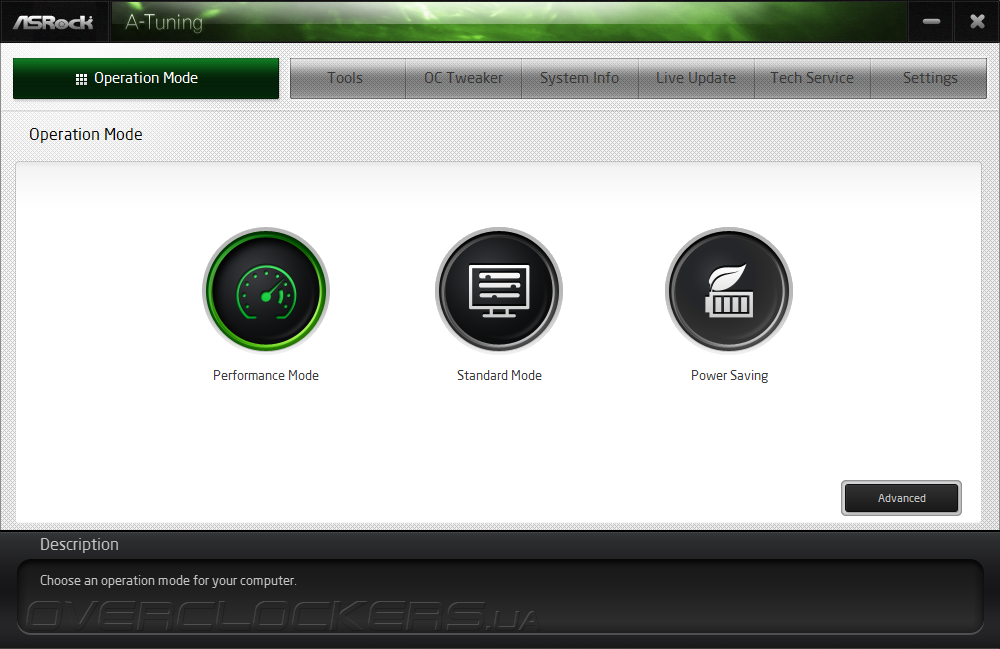

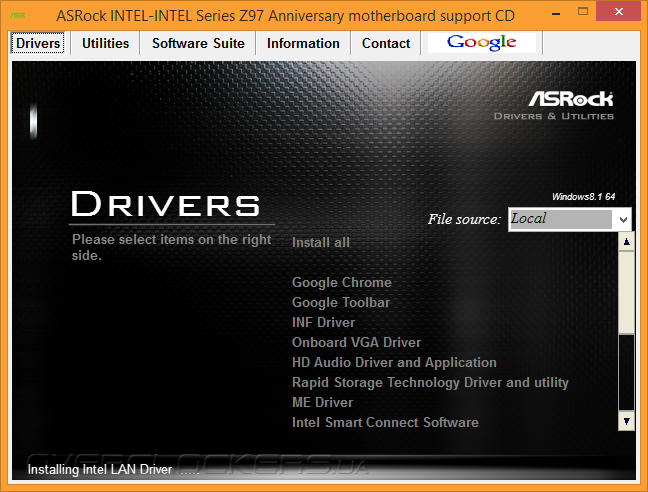

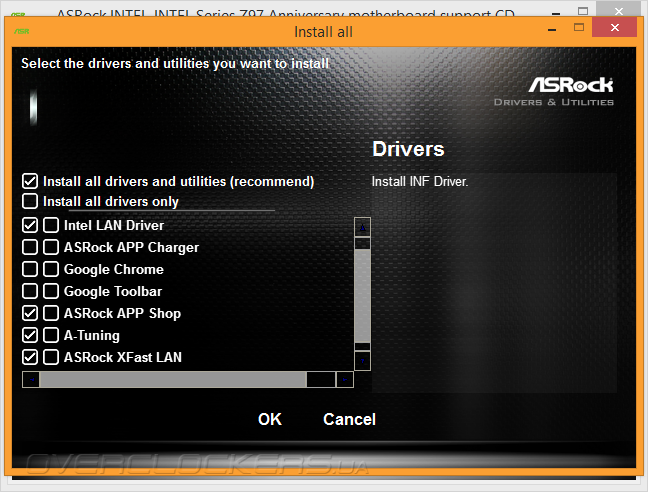

Оформление программной оболочки при работе с комплектным диском поддержки идейно не изменилось по сравнению с серией материнских плат, основанной на чипсетах прошлого поколения.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

При наличии сетевого соединения можно указать мастеру установки в качестве источника один из нескольких серверов, откуда будет загружена, по логике вещей, самая свежая версия драйверов и программного обеспечения. Но можно пойти и традиционным путём, установив всё необходимое с имеющегося диска (за такой выбор ответственны, соответственно, правая и левая колонки).

ASRock Z97 Anniversary

Процедура инсталляции без привлечения удалённых источников прошла без проблем.

ASRock Z97 Anniversary

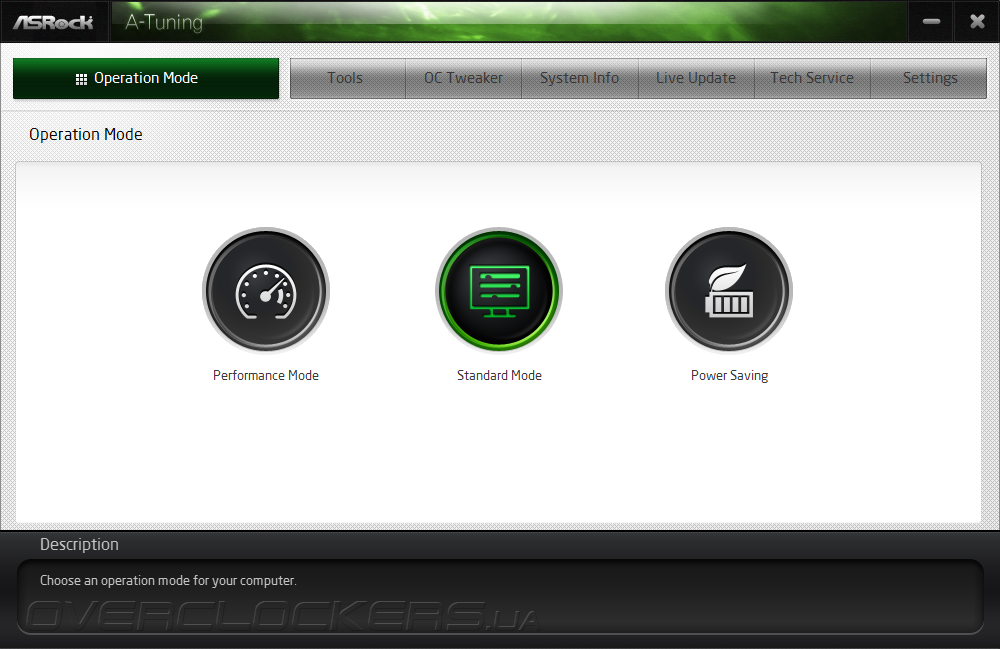

Даже такой простой продукт и тот оказался оснащён фирменным средством, давно известным под именем XFast LAN. Это программная разработка компании cFos Software, с которой мы уже знакомились на примере ASUS Z97-A и Gigabyte GA-Z97X-UD3H.

ASRock Z97 Anniversary

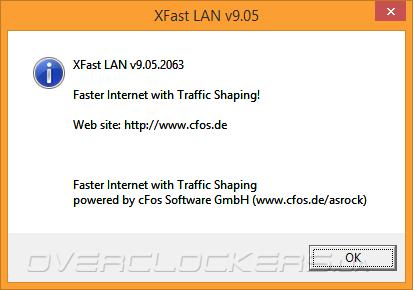

Эта утилита, известная как cFosSpeed, а разница заключается лишь в стилистическом оформлении.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

Вдохновляясь современными тенденциями, специалисты из ASRock придумали назвать центр по загрузке фирменных программ просто и понятно — APP SHOP. В обязательном порядке он следит и за собственными обновлениями.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

Данный продукт, по всей видимости, только начал своё развитие. Похожий инструментарий есть и в фирменном комплексе A-Tuning, здесь я имею в виду страницу Live Update. Именно этот способ позволил обнаружить несколько обновлений на серверах компании.

ASRock Z97 Anniversary

Весь набор утилит прежде формировался также под эгидой этого комплекса. Все они находятся на странице Tools. В этот раз, помимо привычных утилит, здесь удалось обнаружить одну новинку — Disk Health Report. Приято, что она оказалась изготовлена не ради проформы: корректно удалось опознать используемую модель SSD и отобразить ряд специфических параметров.

ASRock Z97 AnniversaryASRock Z97 Anniversary

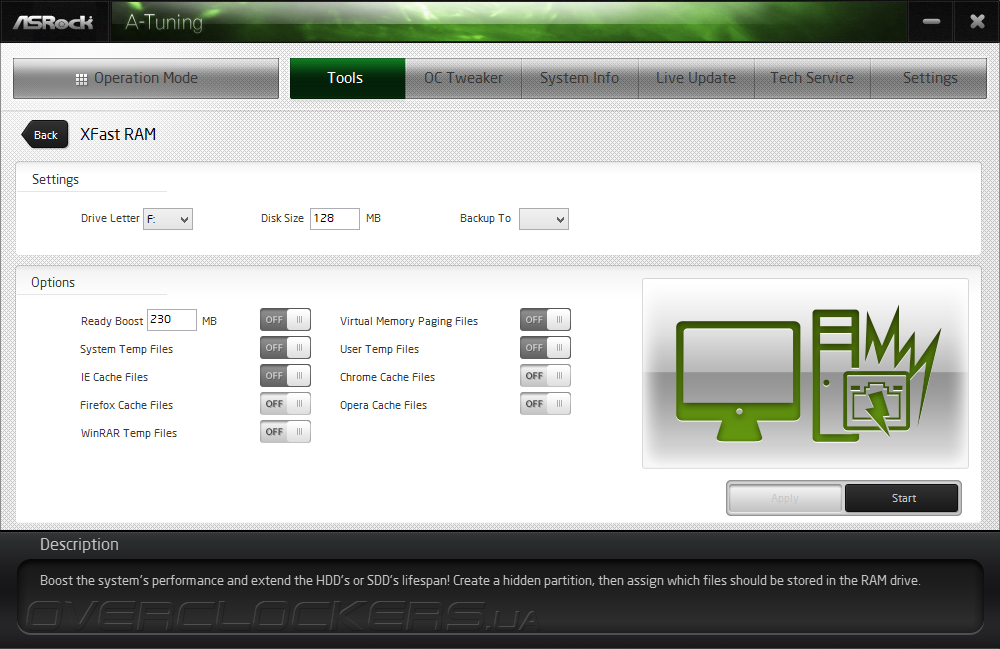

Здесь же находится и модуль по работе с охладителями, именуемый как FAN-Tastic Tuning. Он позволит откалибровать вентилятор, и по полученному в итоге паспорту можно сформировать желаемый алгоритм работы изделия; никаких ограничений для проведения этого практически нет.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

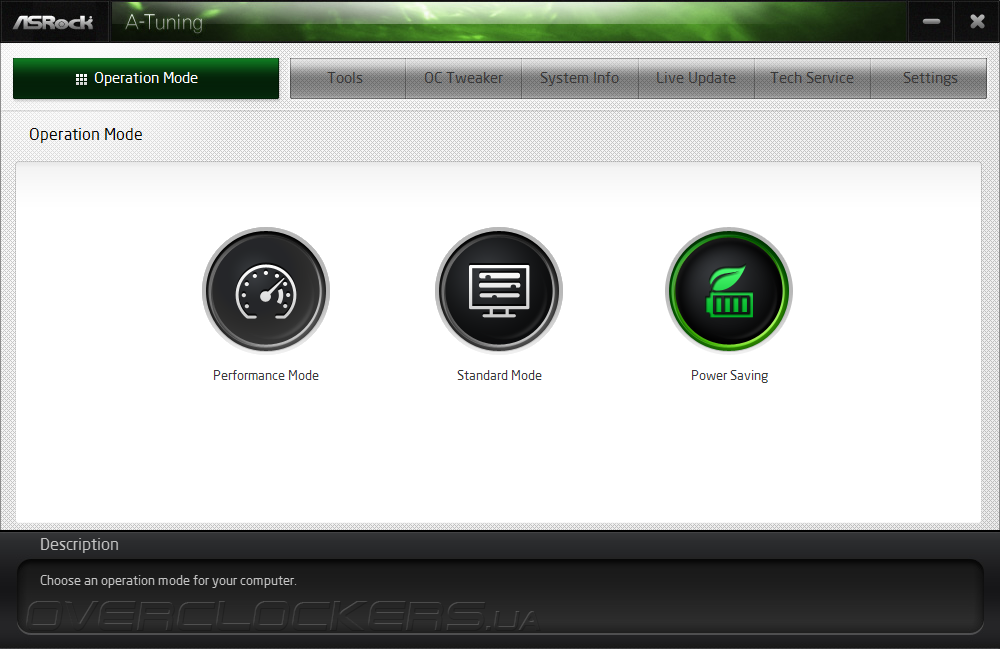

Для настройки ПК можно воспользоваться простым и понятным механизмом выбора среди сценариев его работы — Operation Mode, остановимся на нём чуть подробнее в следующем разделе обзора.

ASRock Z97 Anniversary

Тонкая настройка производится в созвучном UEFI-разделу — OC Tweaker, где продублирована полученная оттуда информация (никаких дополнительных возможностей нет).

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

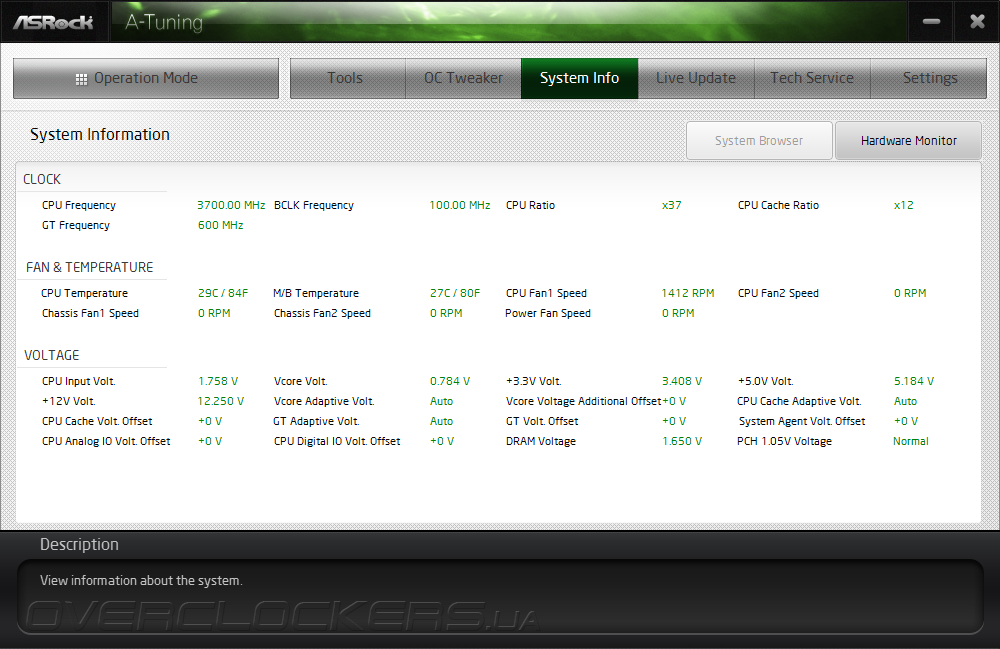

Одним из самых полезных разделов является System Info, сконцентрированная здесь информация поможет при отладке системы и выполнении разгона.

ASRock Z97 Anniversary

Невыразительной кнопкой оформлена возможность вызова уже виденного в UEFI System Browser.

ASRock Z97 Anniversary

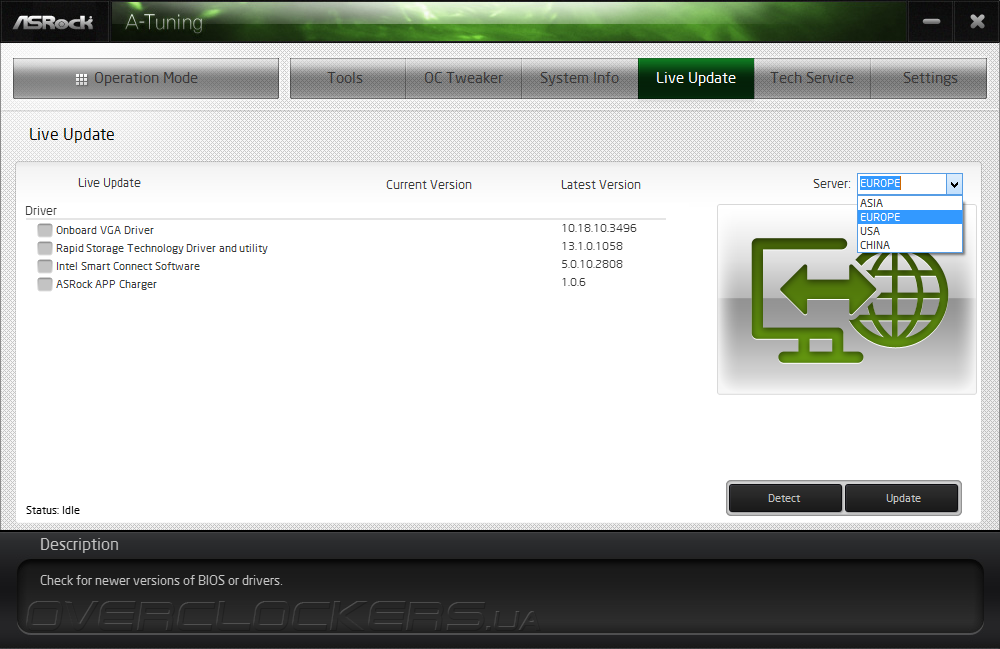

Tech Service поможет оформить и тут же отправить заявку в фирменную техподдержку для разрешения возникших проблем. Собственные настройки у комплекса практически отсутствуют — есть лишь возможность установить и убрать его из автозагрузки.

ASRock Z97 AnniversaryASRock Z97 Anniversary

В завершении хочется отметить ещё один фирменный продукт, инсталлируемый вместе с A-Tuning, но по своей сути являющимся автономным. Речь о XFast RAM — мастере по настройке RAM-диска.

ASRock Z97 Anniversary

Вслед за UEFI, программная поддержка Z97 Anniversary оказалась на весьма высоком уровне. Пришло время испробовать разгонные возможности изделия.

Разгонный потенциал

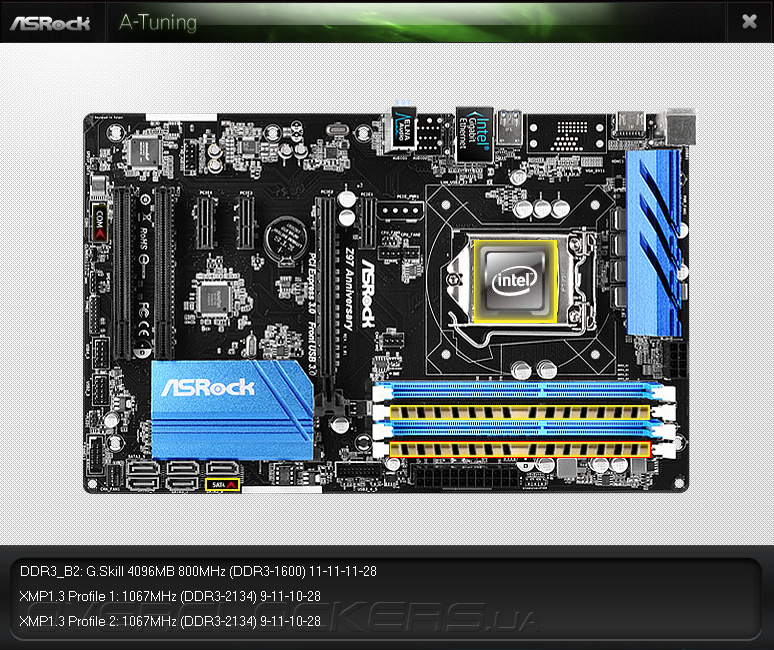

Только что рассмотренный комплекс A-Tuning позволяет без труда воспользоваться готовыми профилями по увеличению быстродействия системы. Как и у старших продуктов, всего есть три различных способа, и они не слишком изменились по сравнению с прошлогодней продукцией.

Особое внимание читателей хочу акцентировать на модели используемого для проведения тестирования, в том числе — проверки разгонных возможностей, процессора. Ним был Core i5-4670K. Такой подход ставит Z97 Anniversary в общий ряд остальных, прежде рассмотренных системных плат: все они подвергаются одинаковым испытаниям. А значит и их последующее сравнение будет иметь справедливую оценку. Кроме того, весьма важным является понимание возможностей работы одного из самых доступных решений с весьма производительным CPU. При успешном прохождении всех этапов проверки вполне очевидным будет факт солидного запаса прочности изделия, который будет полезен и для младших моделей центральных процессоров.

ASRock Z97 Anniversary

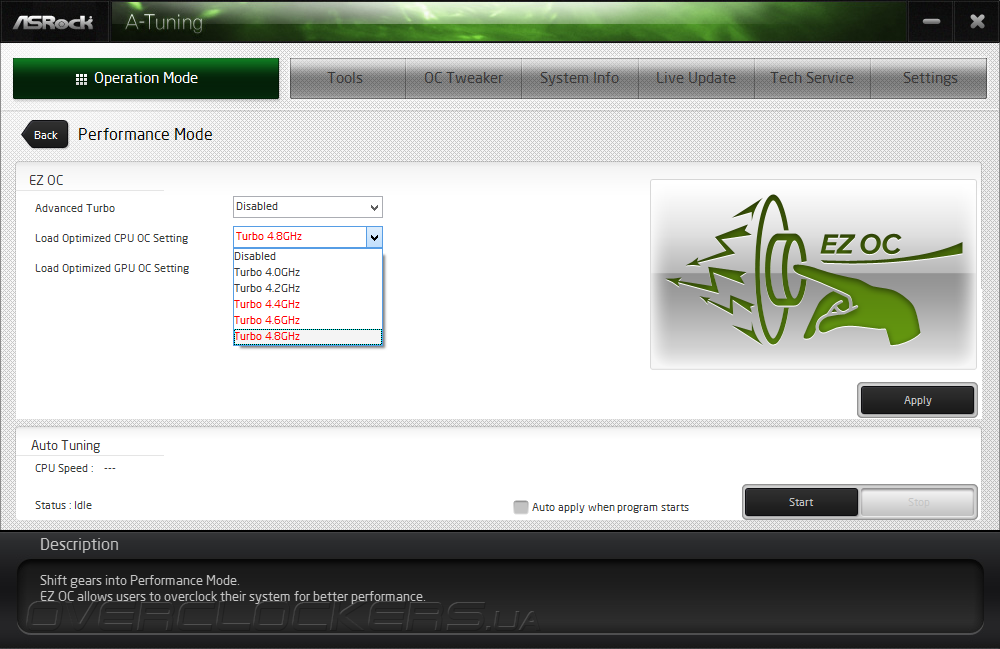

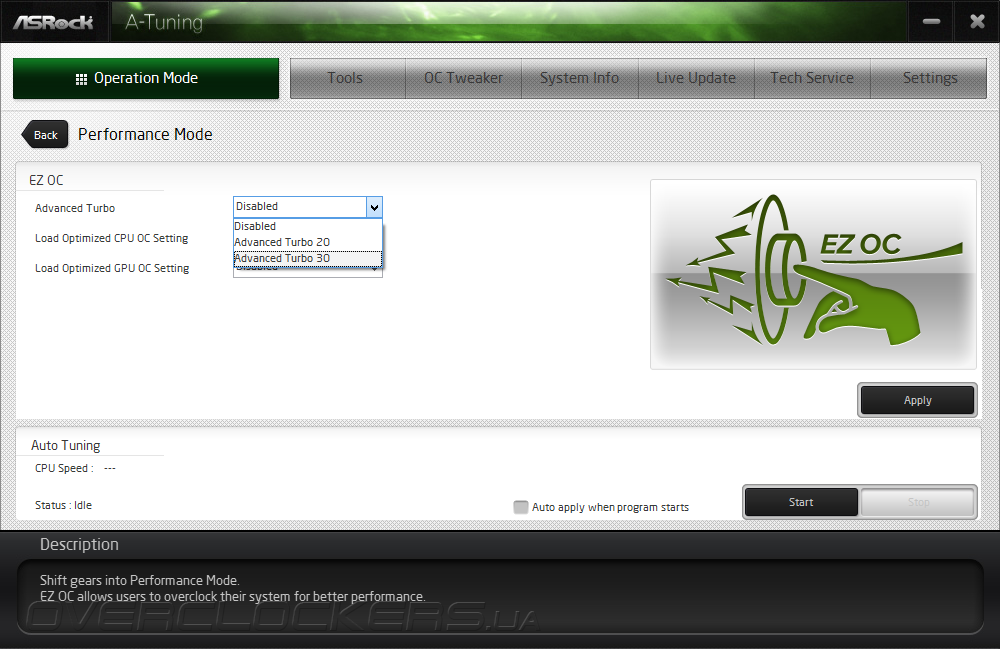

Первым испробуем Advanced Turbo со значением «30».

ASRock Z97 Anniversary

Сценарий оказался всё тем же: процессор заработал на отметке 4,6 ГГц при напряжении 1,32 В, такая же частота устанавливалась и для кольцевой шины. К сожалению, мониторинга напряжения для этого узла на плате нет, поэтому остаётся загадкой, каким оно было на самом деле. Исходя из настроек UEFI, а ведь именно там происходят изменения, оно составило 1,3 В. ОЗУ не разгонялась.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

Энергосберегающие технологии при этом не работали, очевидно, форсировался режим OC Fixed Mode, «замораживающий» частоту на верхней отметке. Такие параметры позволили системе работать в щадящем режиме, но запущенный LinX 0.6.5 отправлял плату буквально через несколько секунд на перезагрузку.

ASRock Z97 AnniversaryASRock Z97 Anniversary

На очереди следующий механизм. В рамках подхода Optimized CPU OC Setting оказалось доступно число 4,8 ГГц, свойственное самым старшим продуктам прошлого поколения. Воспользуемся предложением и проверим, как система будет себя вести.

ASRock Z97 Anniversary

Напряжение повышалось до тех же отметок, как и в только что рассмотренном сценарии, хотя частота Uncore снизилась до 3,8 ГГц, а для ЦП наоборот — повысилась — до 4,8 ГГц. Оперативная память вновь осталась без должного к ней внимания.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

Поведение системы нисколько не изменилось. Простая нагрузка не уличала в таком подходе изъянов, а вот стресс-тестирование уводило ПК в неминуемую перезагрузку. Энергосбережение вновь не работало.

ASRock Z97 AnniversaryASRock Z97 Anniversary

Третий из припасённых сценариев — Auto Tuning — оказался наиболее дееспособным. «Подбор» параметров завершился на уже знакомых 4300 МГц. Такой способ привлекает лишь программный подход по настройке системы, поэтому для повседневного использования нужно позаботиться об автоматическом запуске программного комплекса (при загрузке операционной системы).

ASRock Z97 AnniversaryASRock Z97 Anniversary

Напряжение ЦП повысилось лишь до 1,2 В, остальные компоненты, по всей видимости, абсолютно не затрагивались. Однако именно в таком режиме система оказалась относительно стабильной, то есть без проблем проходила традиционное экспресс-тестирование. Но вновь достигнутая частота не понижалась в простое.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

Все вопросы, возникшие при работе с готовыми профилями, должно расставить собственноручное тестирование. Реноме оверклокерского изделия Z97 Anniversary отстояла при повышении базовой частоты. Полной стабильности удалось достигнуть при 174,2 МГц, хотя загружать систему можно было вплоть до 190 МГц.

ASRock Z97 AnniversaryASRock Z97 Anniversary

Ничего необычного для этого не предпринималось. Нестабильность при более высоких значениях проявлялась в появлении BSOD, а сама плата вполне корректно реагировала на внесение правок в UEFI. В случае их неработоспособности, за вторым-третьим неудачным запуском появлялось уведомление с оповещением необходимости внесения правок в настройки.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

Настоящие проблемы начались при разгоне процессора. Неоднократно проверенный режим его работы — 4,7 ГГц — приводил к перезагрузке ПК буквально на восьмой секунде теста LinX 0.6.5. Стоит отметить, что разгон ЦП реализован здесь посредством активации в том числе и пункта меню UEFI Intel Turbo Boost Technology. Если этого не делать, то частота составляет всего 3,4 ГГц. Варьированье числа Long Duration Maintained ни к чему не приводила, грешным делом я подумал, что плата не умеет интерпретировать проводимые тут изменения. Но установка Intel Extreme Tuning Utility развеяла эти опасения. Дело было, как оказалось, в срабатывании защиты при перегреве силовых элементов, хотя соответствующие пункты, позволяющие игнорировать эти механизмы, также активировались.

В результате экспресс-тестирование удалось завершить лишь на частоте 4,6 ГГц. Напряжение при этом составляло 1,27 В. Для кольцевой шины устанавливались соответственно 4,3 ГГц и 1,25 В.

ASRock Z97 AnniversaryASRock Z97 Anniversary

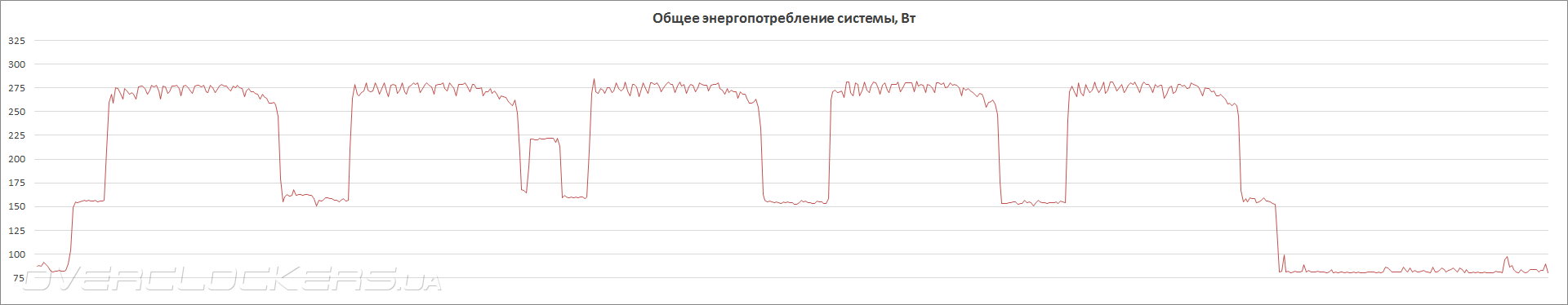

Отдельного упоминания заслуживает механизм стабилизации питающего ЦП напряжения. Из обзора Z87M Extreme4 известно, что лучшая стабилизация наступает тогда, когда деактивирован LLC. Но здесь пришлось пойти на активацию этого механизма, потому как без него дольше 15 секунд система не работала. Как таковой стабилизации при этом нет абсолютно, ведь заданные 1,95 В опускаются до 1,85 В. Но и это ещё не всё, пришлось искать дополнительные механизмы, которые всё же позволили завершиться непродолжительному тестированию. Ним стал параметр FIVR Switch Frequency, установленный на отметке 1,0 (максимальная — 1,5 с шагом изменения 0,1).

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

В общем, поведение блока VRM всецело напоминает результаты, полученные на родственной по конструкторской реализации Fatal1ty B85 Killer. Температура элементов достигала 90 °С, а радиатор прогревался всего лишь до 50 °C. Очевидно, отведения тепла от используемых силовых элементов не приспособлено посредством сторонних конструкций, виной тому, в первую очередь, небольшая плоскость соприкосновения самих элементов и теплоотводящей среды, в роли которой выступает не слишком эффективная в данном случае термопрокладка. Потребление стендом при этом не было каким-то неадекватным, всё укладывалось в рамки 80–285 Вт.

ASRock Z97 Anniversary

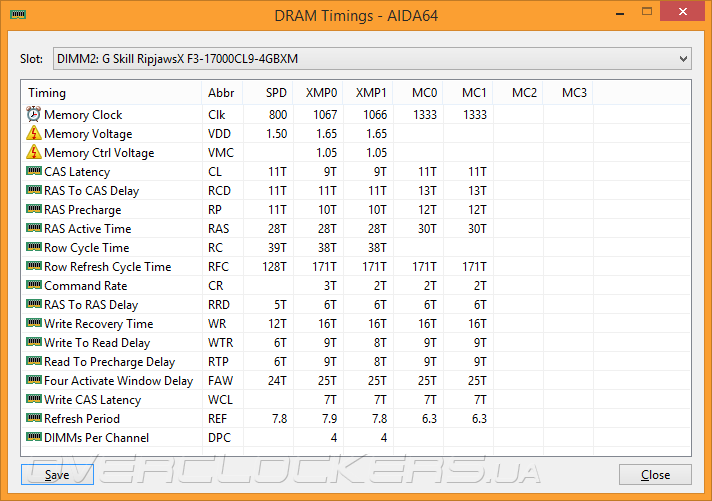

При разгоне оперативной памяти всплыла давняя проблема материнских плат от ASRock, когда не удаётся достигнуть максимального результата при CR=1. Поэтому пришлось использовать немного ослабленную конфигурацию задержек в виде 11-13-12-30-2T для успешной работы модулей на частоте 2666 МГц. Напряжение при этом традиционно форсировалось до 1,75 В. Я вновь пытался исправить ситуацию, привлекая настройки второстепенных задержек, полученных на других устройствах, но всё оказалось тщетно. Надо заметить, они заимствуются без изменений из XMP-профиля, но проблем со стабильностью (при CR равном двум) нет.

ASRock Z97 Anniversary

ASRock Z97 AnniversaryASRock Z97 Anniversary

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

После проведённых тестов все надежды оказались разбитыми. Вроде бы всё есть для успеха у этой платы — полный спектр настроек в UEFI, внятная программная поддержка, но главным ограничивающим фактором выступила слабая подсистема питания. Двухъядерному процессору её должно хватить, но полноценный разгон Core i5 здесь осуществить не получится. С повышением частоты оперативной памяти тоже есть нюансы. Одним словом, Z97 Anniversary как по цене, так и по поведению становится в один ряд с уже упомянутой MSI Z87M-G43. Но всё ещё интересно, как она проявит себя в режиме работы по умолчанию на фоне более дорогих моделей.


Тестовый стенд

В состав стенда вошли:
  • процессор: Intel Core i5-4670K (3,4 ГГц);
  • кулер: Cryorig R1 Ultimate;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill F3-17000CL9D-8GBXM (2x4 ГБ, 2133 МГц, 9-11-10-28-2T, 1,65 В);
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: XFX XPS-850W-BES (850 Вт);
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.60 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
ASRock Z97 Anniversary P1.10 4.60.3149 4.1.622-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-UD3H F7 4.60.3129 4.1.620-x64 2.0.228 1.3.708
ASUS Z97I-Plus 2105 4.60.3124 4.1.620-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

ASRock Z97 Anniversary стала первой платой в сравнительном тестировании, где частота Core i5-4670K пытается соответствовать спецификации Intel Turbo Boost. Иными словами, в подавляющем большинстве случаев она составляет 3,6 ГГц, повышаясь до 3,7 ГГц лишь в редких, а до 3,8 ГГц так вообще — в уникальных случаях. Поэтому к ожидаемым, вероятно, чуть меньшим результатам стоит отнестись по достоинству.

ASRock Z97 Anniversary

ASRock Z97 Anniversary

ASRock Z97 Anniversary

ASRock Z97 Anniversary

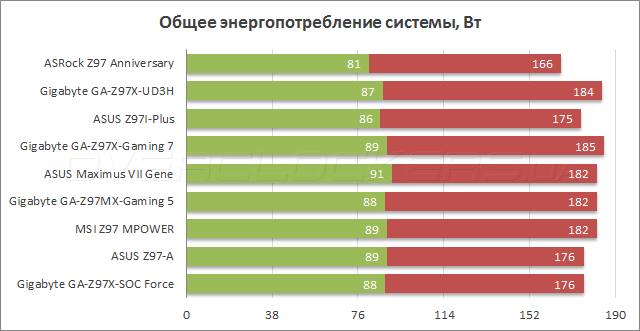

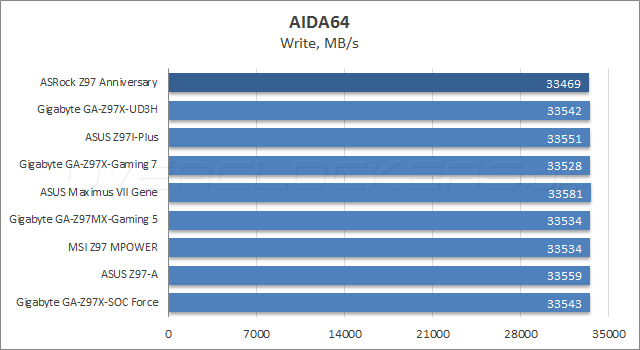

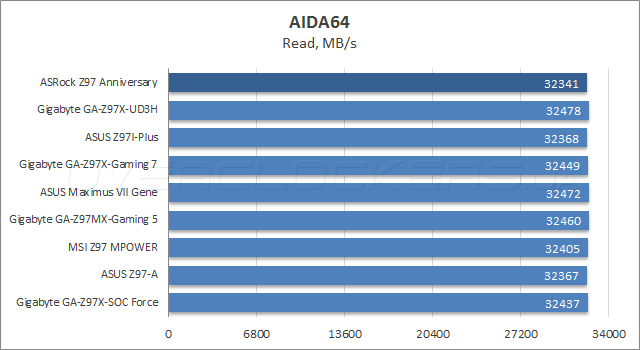

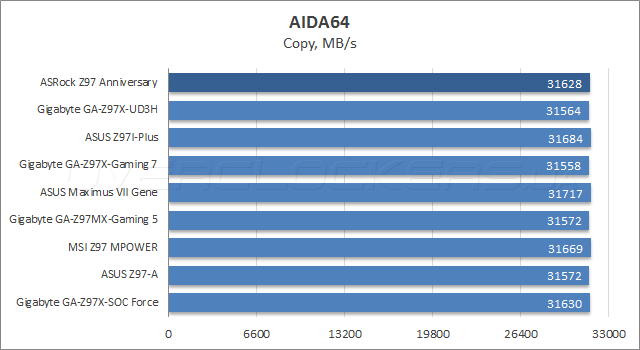

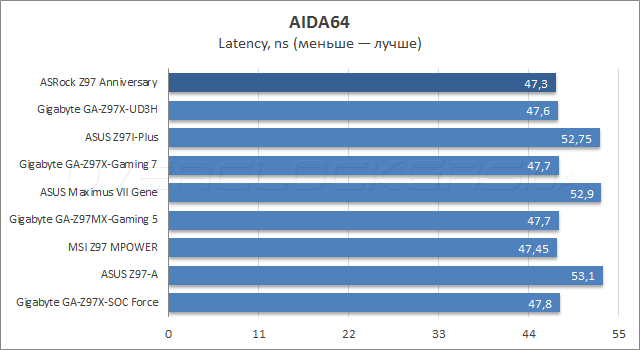

Тестирование пропускной способности памяти как раз тот самый случай, когда процессор может работать на максимальной частоте. Полученные результаты оказались свойственны всей группе системных плат.

ASRock Z97 Anniversary

ASRock Z97 Anniversary

ASRock Z97 Anniversary

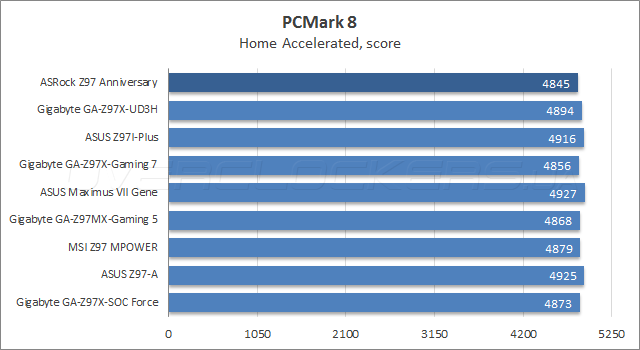

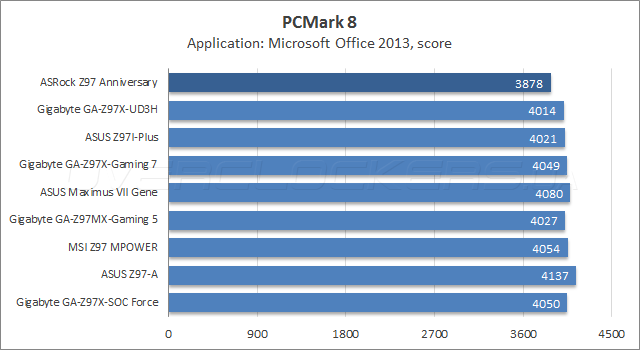

В тестовом пакете PCMark 8 Z97 Anniversary пытается удержаться на одном уровне с другими платами, серьёзно отставая лишь в откровенно процессорозависимом тесте — с привлечением MS Office.

ASRock Z97 Anniversary

ASRock Z97 Anniversary

ASRock Z97 Anniversary

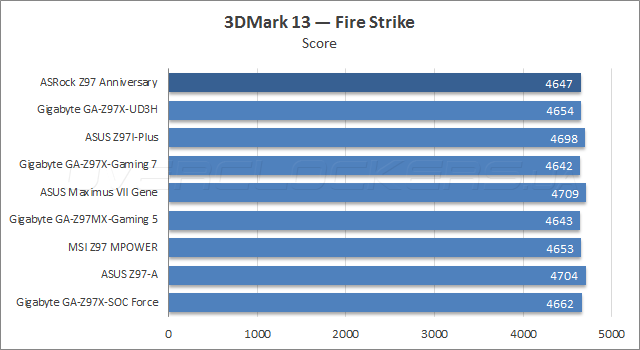

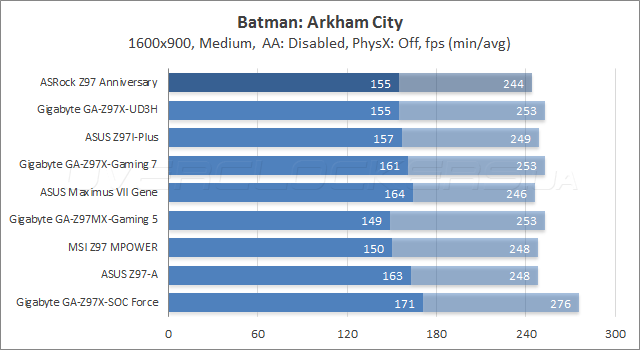

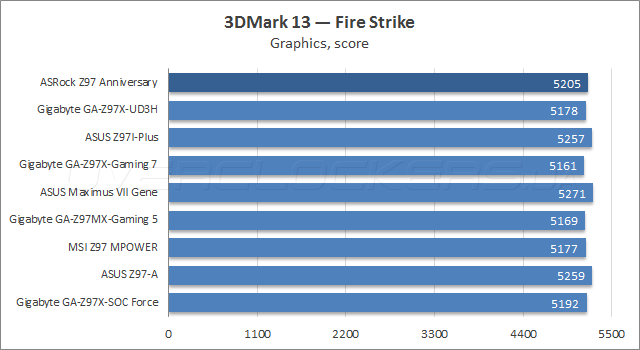

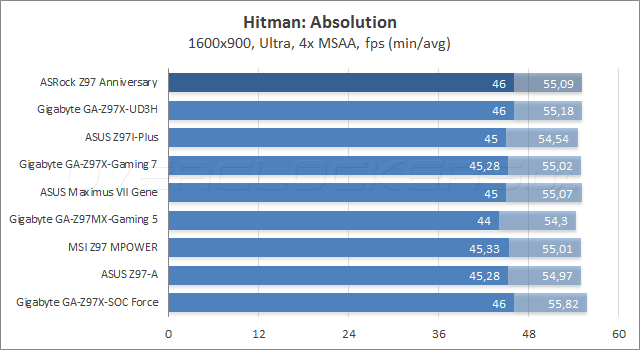

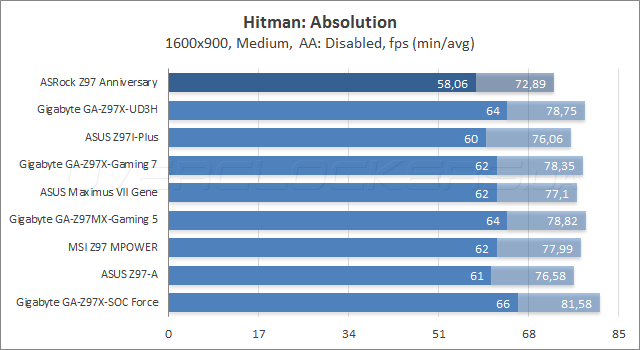

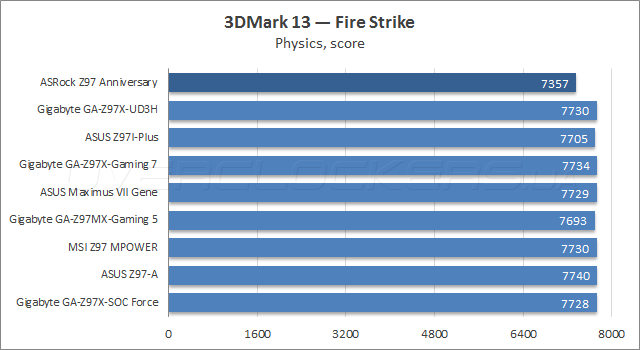

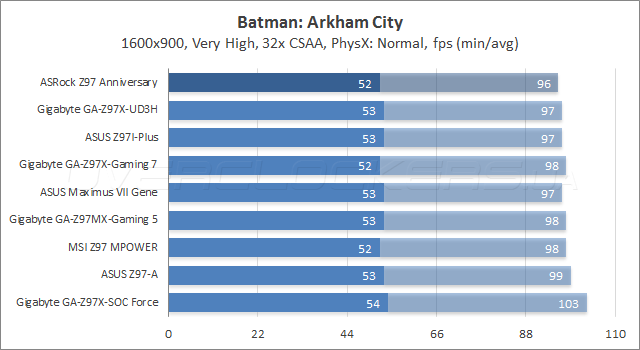

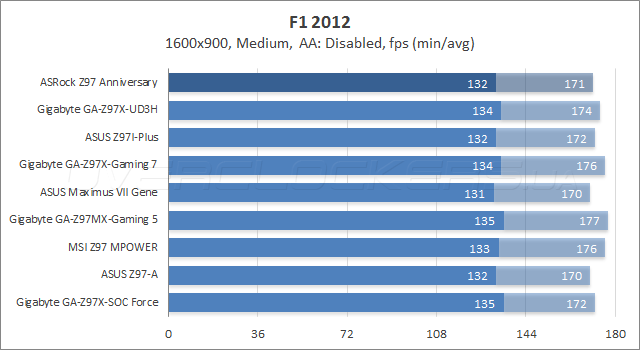

Всё то же справедливо и для 3DMark 13, где в последнем из тестов заметно отставание, тогда как в ряде других всё вполне пристойно.

ASRock Z97 Anniversary

ASRock Z97 Anniversary

ASRock Z97 Anniversary

ASRock Z97 Anniversary

ASRock Z97 Anniversary

Игровые приложения только лишь подтверждают уже высказанные тезисы. В целом, результаты неплохие, слегка уменьшенная частота процессора практически не сказалась на быстродействии компьютера.


Энергопотребление системы

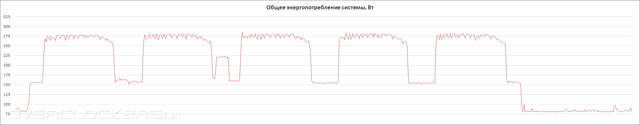

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

ASRock Z97 Anniversary

Плата оказалась весьма экономичной, пониженная частота процессора наверняка повлияла на такой уровень потребления электрической энергии. Главное, производительность при этом особо не пострадала. А тем пользователям, кому захочется уравнять режим работы системы с другими, более дорогими устройствами, существует пункт меню Multi Core Enhancement. Его активация задействует все резервы ЦП.

Кроме того, активация энергосберегающего режима способна затмить уже полученные цифры. 76–153 Вт — таким получается новый «коридор», при этом частота процессора не меняется (в меньшую сторону). Весьма впечатляющий результат, являющийся следствием небольшого снижения питающего напряжения, такое же поведение демонстрировала родственная по построению VRM Fatal1ty B85 Killer.

ASRock Z97 Anniversary


Вывод

Компания ASRock не перестаёт удивлять. Так получилось, что именно на примере Z97 Anniversary наша лаборатория впервые познакомилась с обновлённой продукцией, где основой являются чипсеты семейства Z97. Серия предыдущих материнских плат ознаменовала новый подход к продвижению продукции, теперь известный как A-Style. На этот раз всё внимание специалистов оказалось сконцентрировано на аппаратных инновациях. Новое имя такому проекту придумали весьма броское — Super Alloy.

Функциональные возможности устройства могут оттолкнуть потенциального покупателя, но стоит присмотреться, и окажется — всё необходимое у этой модели имеется. Безусловно, если говорить о базовых потребностях современного пользователя компьютера. Внимания лишились лишь самые современные и давно подвергшиеся забвению старые типы портов и интерфейсов ввода-вывода.

С точки зрения программной поддержки всё тоже весьма неплохо. Возможности UEFI абсолютно полные, практически такие же, как и у продукции серии Extreme. Фирменное ПО для работы из среды Windows оказалось полностью работоспособным, потому как моменты некорректного функционирования были исправлены ещё в прошлом году; с того времени ничего серьёзного программисты не придумали. Нельзя не отметить возможности программной реализации настройки работы трёх каналов системных охладителей с полным контролем над их поведением, включая калибровку каждого конкретного вентилятора.

Производительность адекватна, а экономичность продукта является логичной ввиду малого числа сложных электронных компонентов на поверхности PCB. Оверклокерской аудитории будет интересен факт того, что на ней вполне успешно можно разогнать четырёхядерный ЦП, но при одном условии — не слишком высокого напряжения Vcore. Большое значение этого параметра если и не приведёт к перегреву самого ЦП, то поспособствует серьёзному нагреву в зоне VRM. Давно известно о конструктивных особенностях процессоров Haswell. Кажется, такая плата подойдёт тем пользователям, кто не собирается устраивать процедуру замены откровенно неэффективного термоинтерфейса под крышкой CPU. С привлечением среднеценового охладителя скорее температура самого процессора станет ограничивающим фактором при проведении разгона. А если же говорить о Pentium G3528, то здесь вообще беспокоиться и не о чем.

У потенциальных покупателей есть над чем поразмыслить. Ещё одной весомой преградой на пути к обладанию материнской платой ASRock может стать слабое представление продукции этого бренда на современном украинском рынке. Сложно сказать, почему это происходит, но мы надеемся, что трудности носят временный характер, и вскоре конкуренты станут чувствовать себя менее уютно — когда больше качественных и недорогих системных плат появится на прилавках.

Находим избытки, применяем с умом!
