Обзор материнской платы ASRock Z97 Anniversary. Одно из самых доступных решений на базе Intel Z97 для разгона процессоров Haswell

Возможности UEFI

Прямо с завода продукт оказался оснащён единственной на момент написания обзора финальной версией прошивки, поэтому механизм по её обновлению в этот раз опробовать не удалось.

ASRock Z97 Anniversary

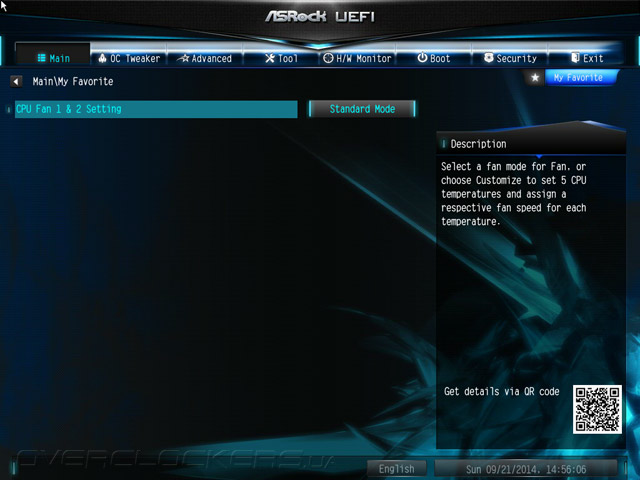

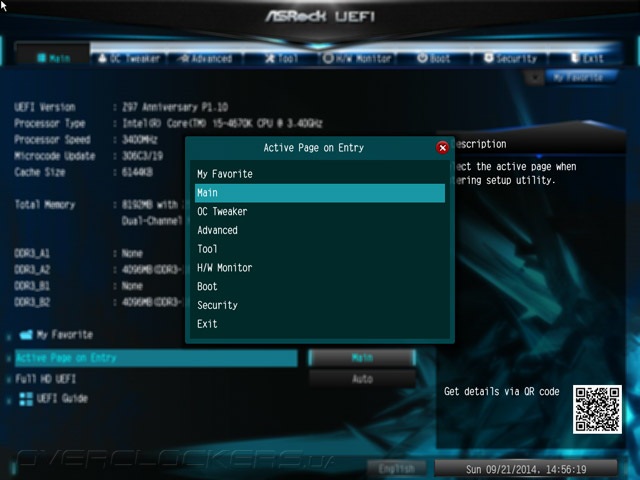

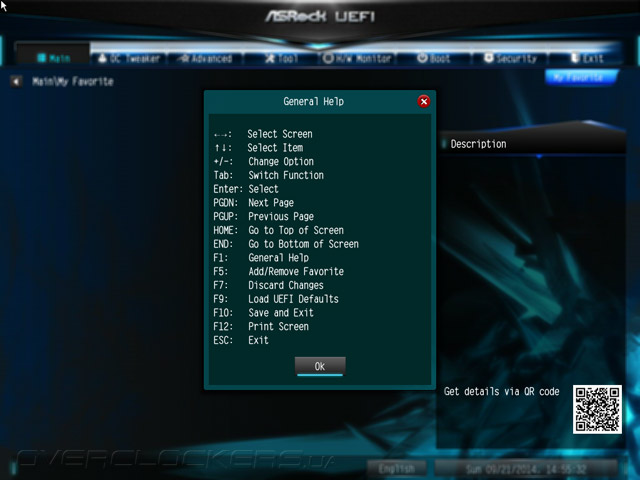

Структура меню UEFI абсолютно не изменилась, если проводить параллели с продуктами, чью основу составляли наборы системной логики прошлой, восьмидесятой серии. Добавился лишь пункт меню My Favorite. Для добавления и удаления закладки следует использовать клавишу F5. К тому же, этот раздел можно сделать стартовым наряду со всеми остальными, то есть таким, что автоматически будет открываться по входу в UEFI.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

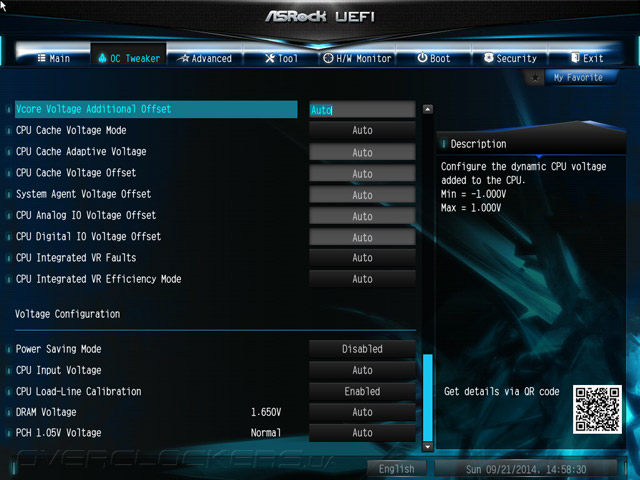

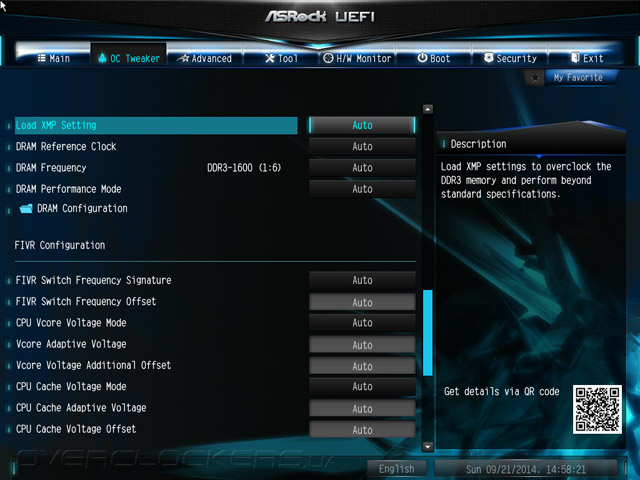

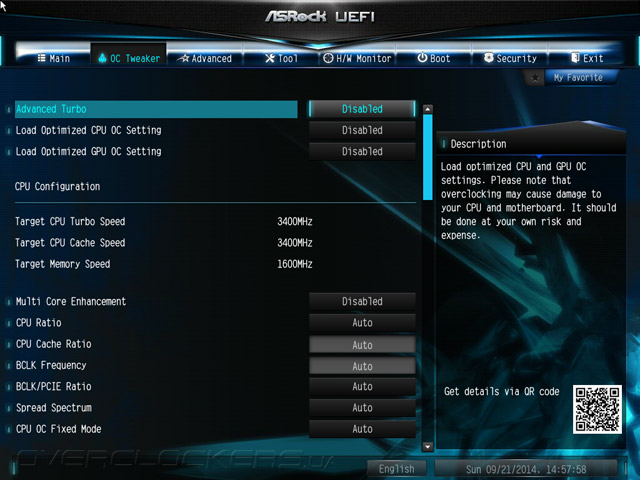

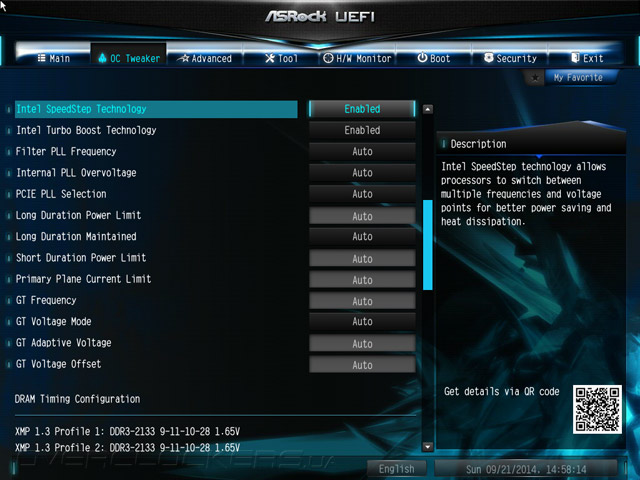

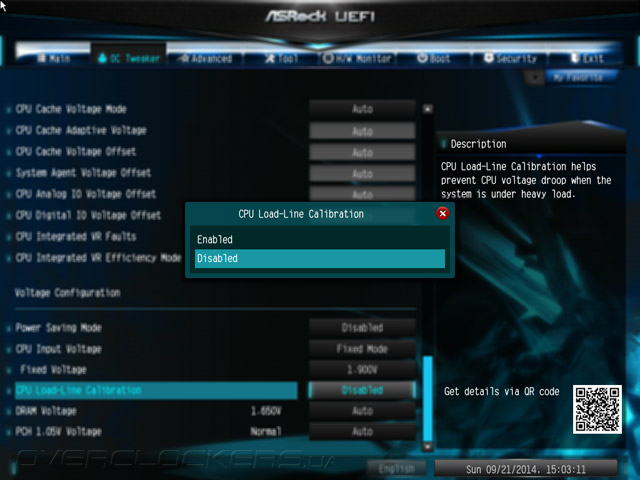

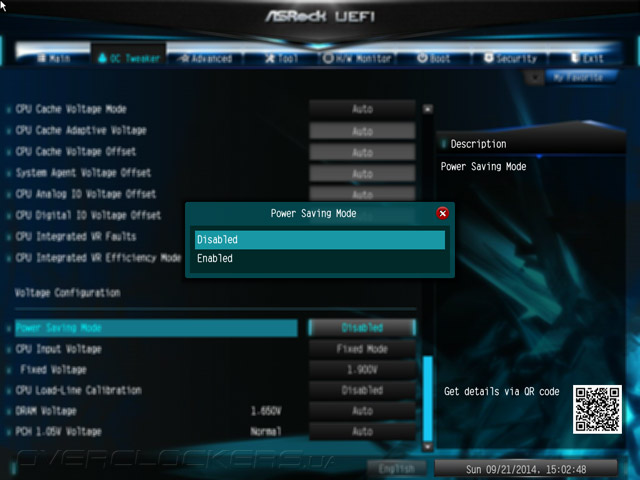

Наполнение OC Tweaker, к счастью, никак не пострадало из-за нижнеценового позиционирования модели. Здесь есть небольшие изменения. Слегка увеличенный шрифт придаёт удобства в работе, но главное — появились поля со значениями CPU Cache и Memory Speed. BCLK Frequency заменил ячейку со значением Ratio. В рубрике Voltage Configuration упростился способ управления напряжением PCH, сводимый теперь к выбору между Normal и High. Во всём остальном набор механизмов сопоставим с прежде рассмотренными представителями серии Extreme.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

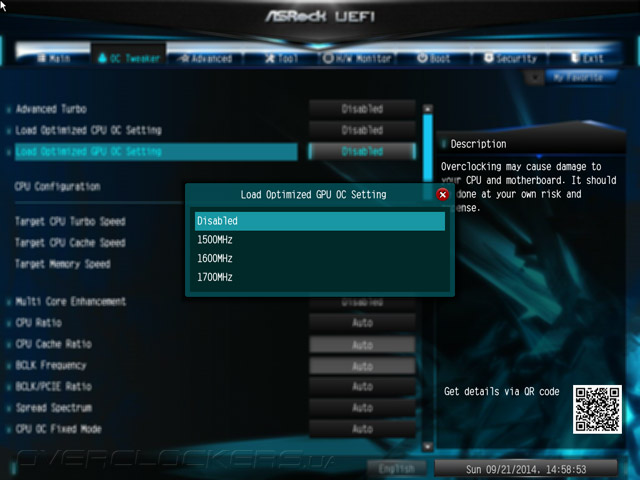

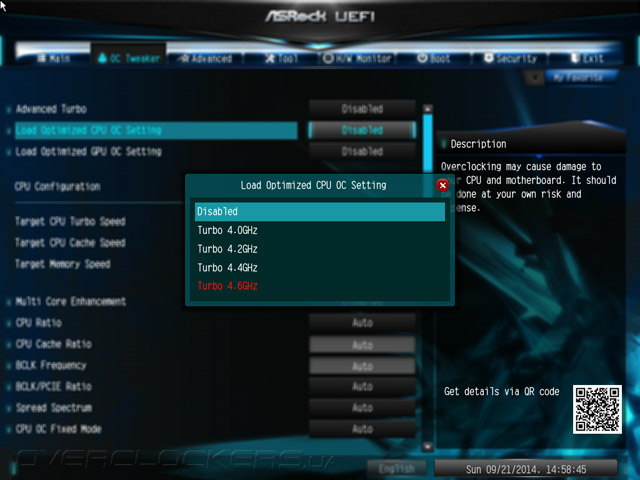

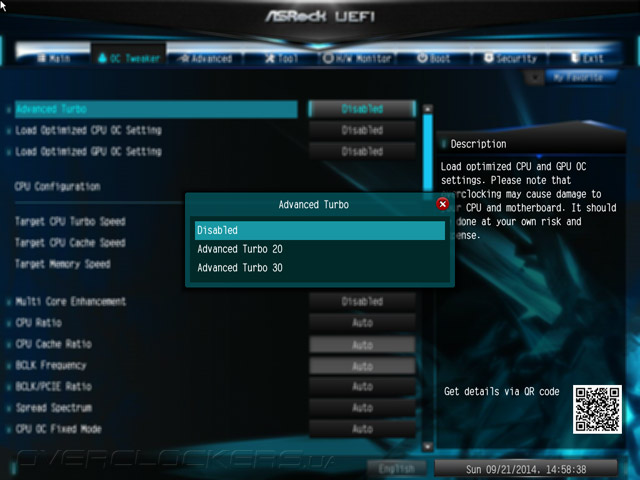

Нельзя не отметить готовые профили повышения быстродействия системы буквально в один клик. К слову, при установке дискретного видеоадаптера из UEFI пункт Advanced Turbo куда-то исчезает, но остаётся возможность его использования с привлечением фирменного ПО в среде Windows.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

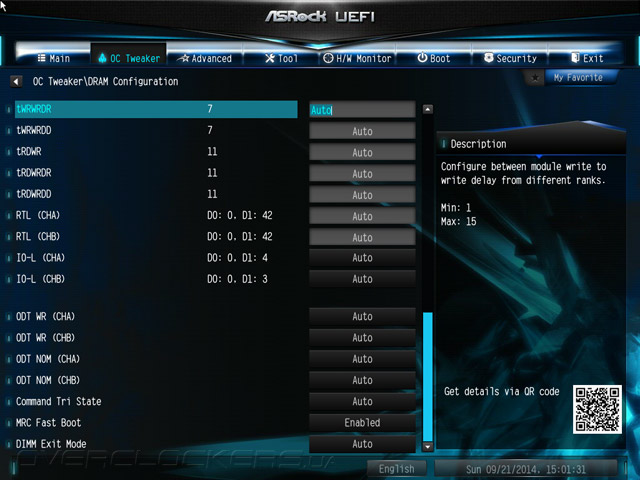

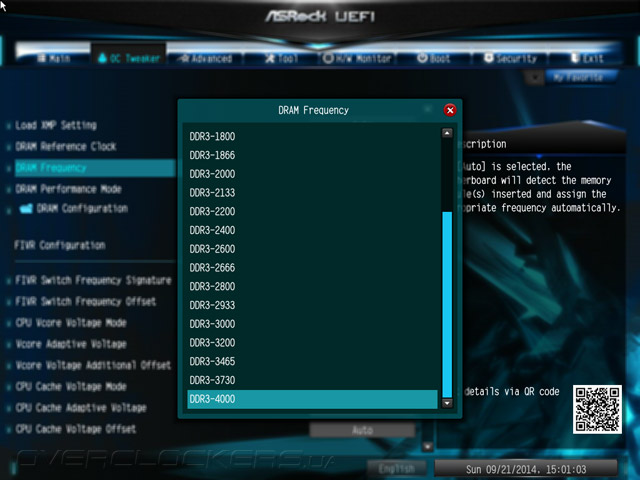

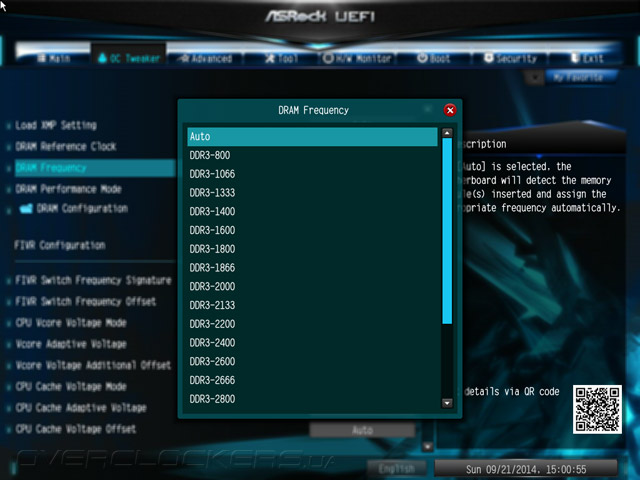

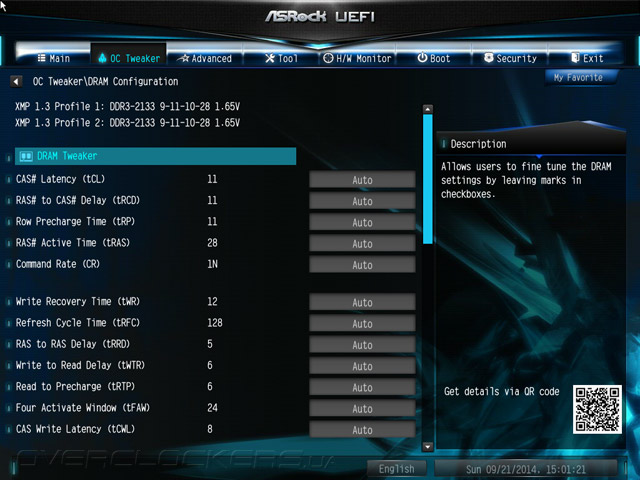

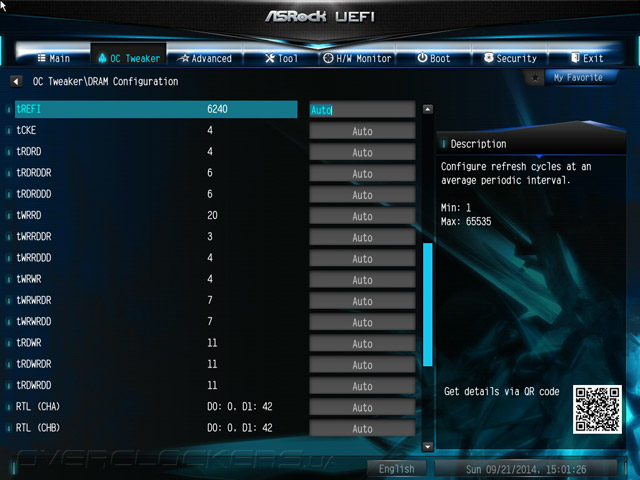

Настройка работы подсистемы оперативной памяти также абсолютно полная, в наличии и мастер DRAM Tweaker.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

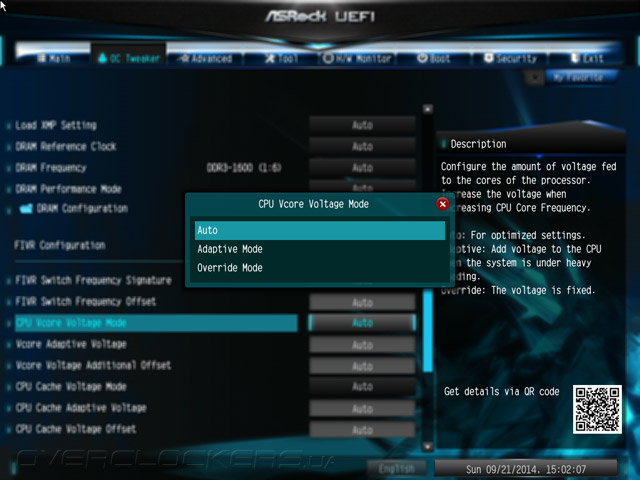

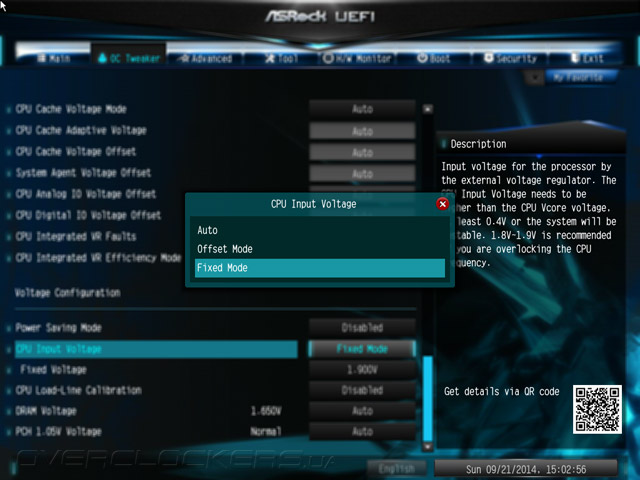

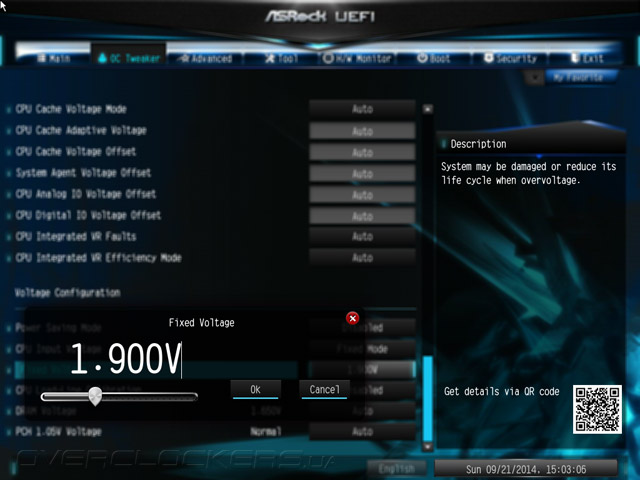

Иначе говоря, UEFI является лишь творчески переосмысленным, но никак не в функциональном плане. Даже механизм установки входного напряжения остался таким же, как, к примеру, в составе ASRock Z87M Extreme4, где используется такой же ШИМ-контроллер, как и у Z97 Anniversary.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

Наиболее важные параметры собраны в таблице:

Параметр Диапазон регулировки Шаг
BCLK/PCIE Frequency (МГц) 90–300 0,1
Filter PLL Frequency Auto/Low BCLK Mode/High BCLK Mode
Internal PLL Overvoltage Auto/Enabled/Disabled
PCIE PLL Selection Auto/LC PLL/SB PLL
CPU Ratio (Multiplier) 8–120 1
CPU OC fixed mode Auto/Enabled/Disabled
Vcore Override Voltage (В) 0,8–2,0 0,001
Vcore Voltage Additional Offset (В) –1,0…+1,0 0,001
CPU Integrated VR Efficiency Mode Auto/Enabled/Disabled
CPU Input Voltage (Fixed Mode) (B) 1,2–2,3 0,01
CPU Load-Line Calibration Enabled/Disabled
CPU Cache Ratio (Multiplier) 8–120 1
CPU Cache Override Voltage (В) 0,8–2,0 0,001
CPU Cache Voltage Offset (В) –1,0…+1,0 0,001
DRAM Frequency (МГц) 1400–3200
800–4000
200
266
DRAM Voltage (B) 1,2–1,8 0,05
CPU Analog IO Voltage Offset (В) –1,0…+1,0 0,001
CPU Digital IO Voltage Offset (В) –1,0…+1,0 0,001
System Agent Voltage Offset (В) –1,0…+1,0 0,001
PCH 1,05V Voltage (В) Auto/Normal/High
GT Frequency (МГц) 1200–3000 50
GT Override Voltage (В) 0,8–2,0 0,001
GT Voltage Offset (В) –1,0…+1,0 0,001

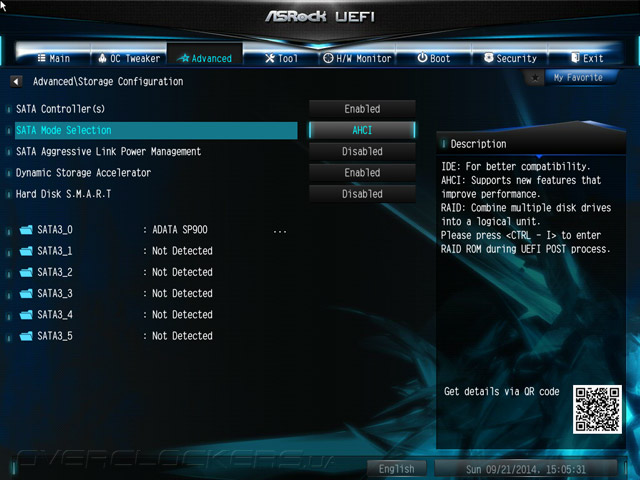

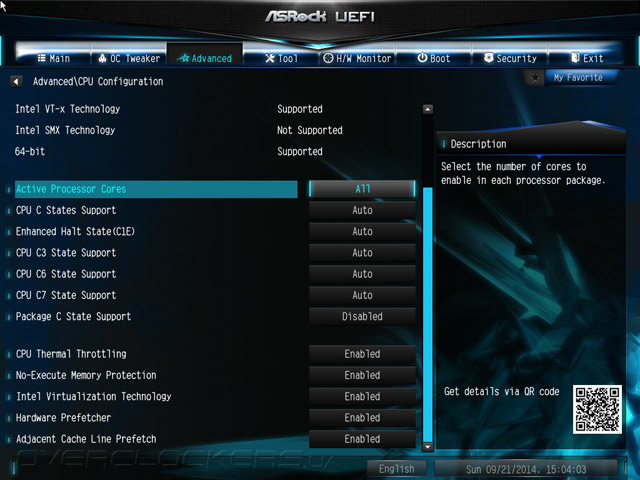

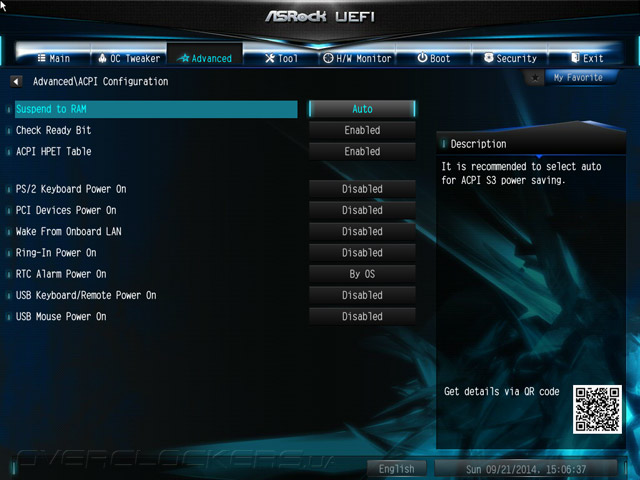

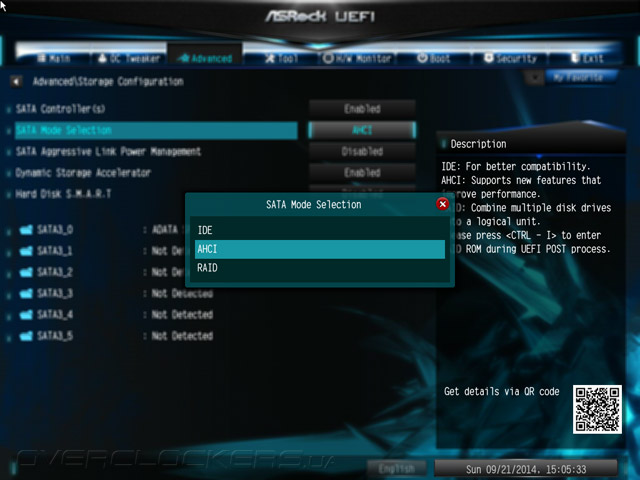

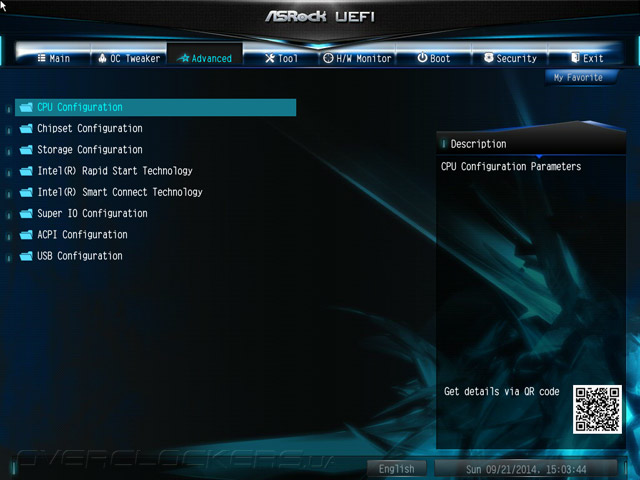

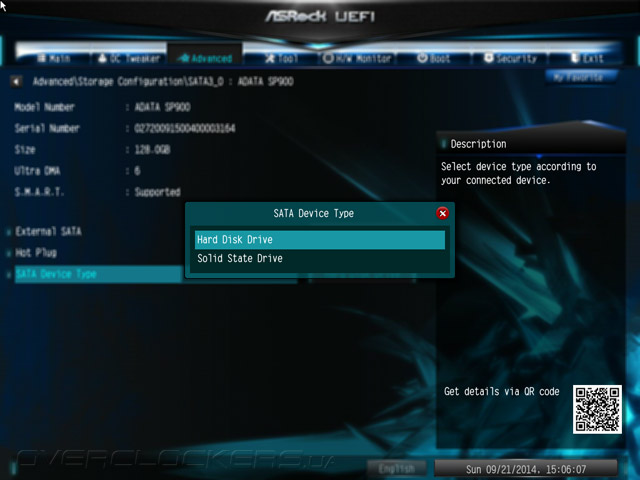

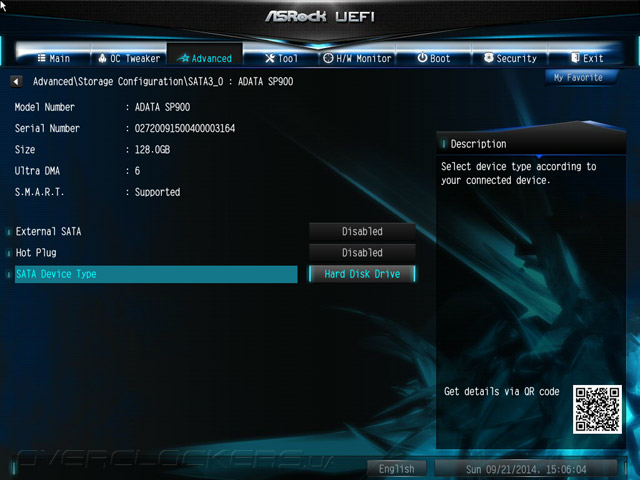

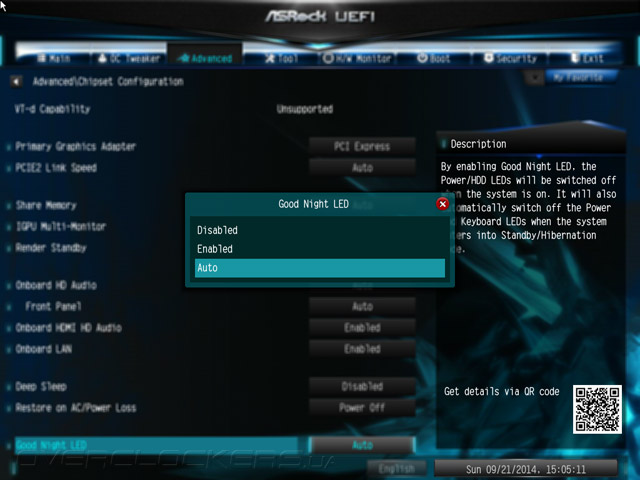

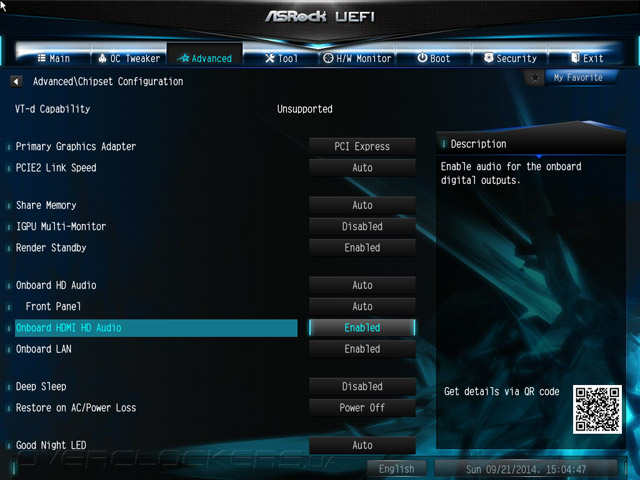

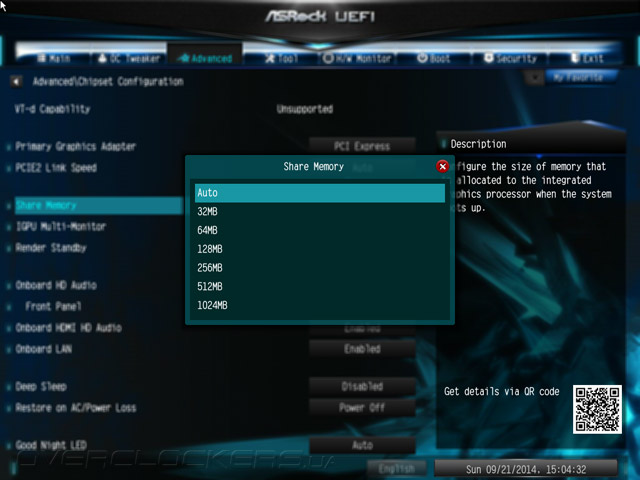

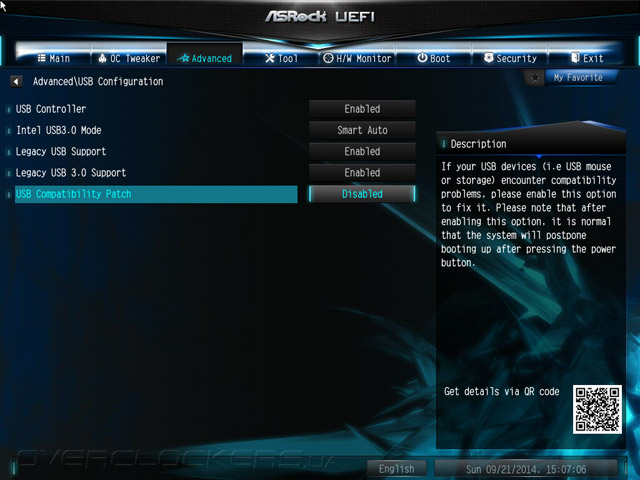

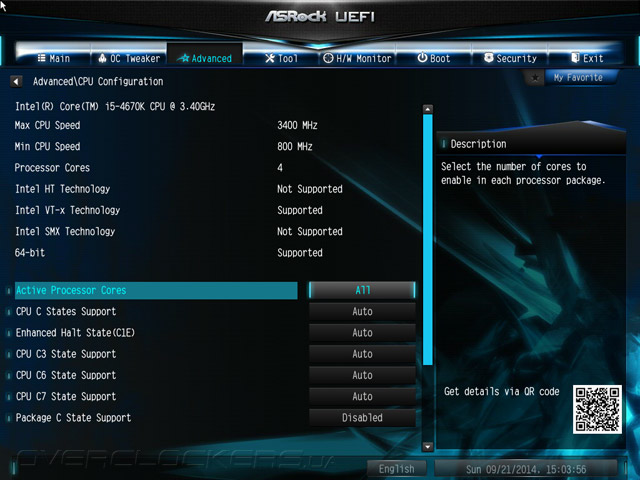

Прочие настройки, ответственные за различные узлы системы, в неизменном виде находятся в разделе Advanced. Новый пункт меню USB Configuration призван обеспечить корректную работу устройств ввода-вывода в случае если с ними возникают какие-то проблемы.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

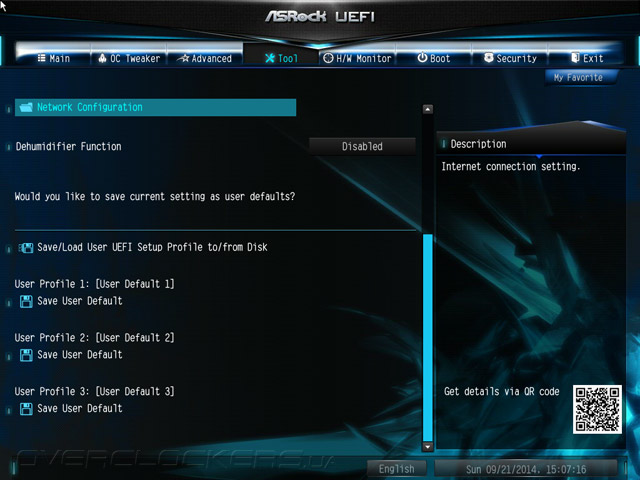

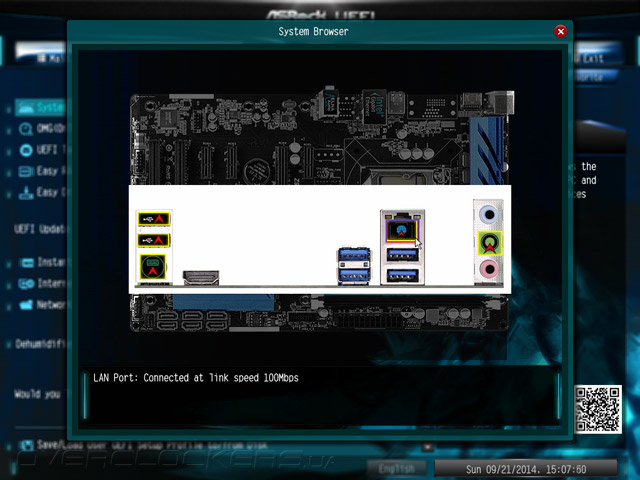

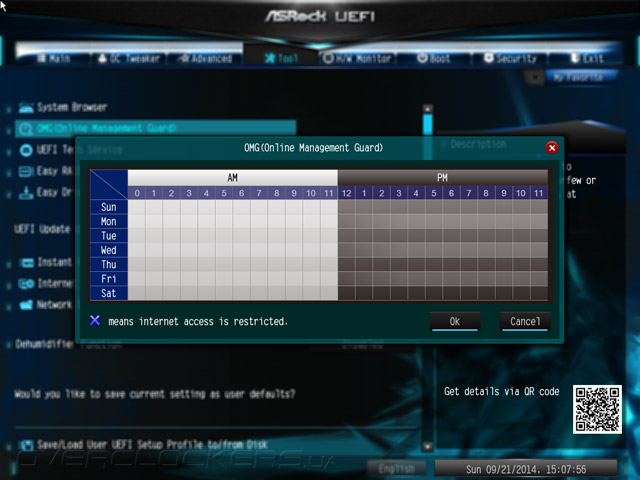

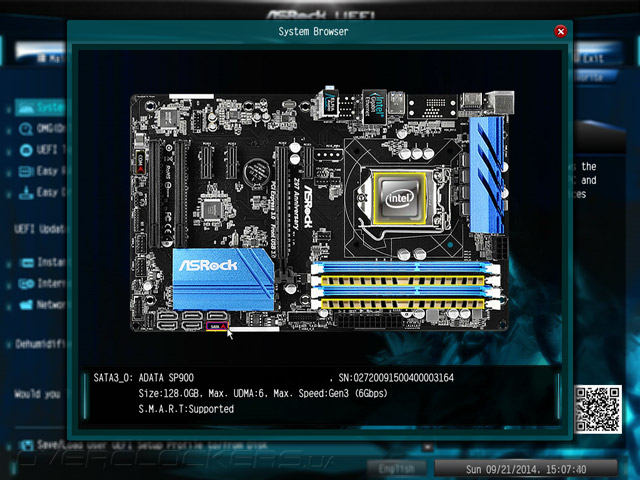

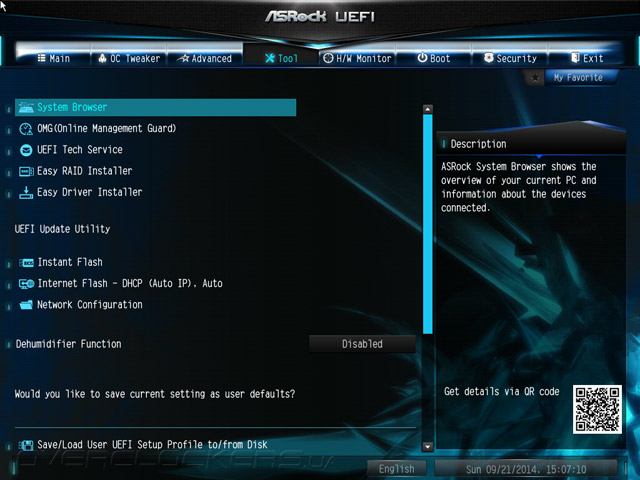

Набор фирменных сервисов и утилит также не изменился, но каждый из них теперь оснащён собственной тематической иконкой. В наличии и три профиля для сохранения настроек системы. System Browser порадовал своей корректной работой.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

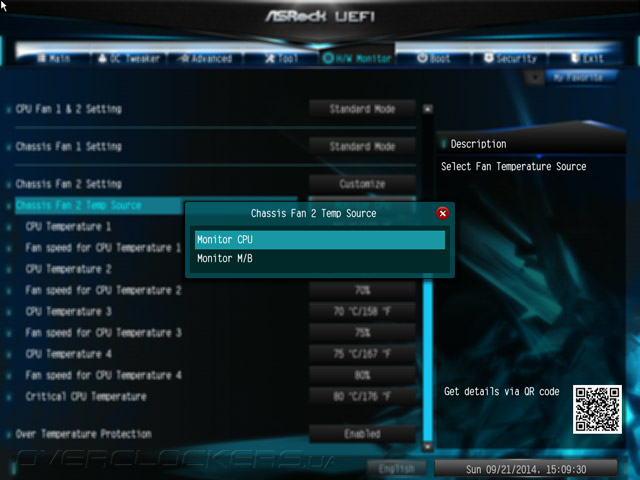

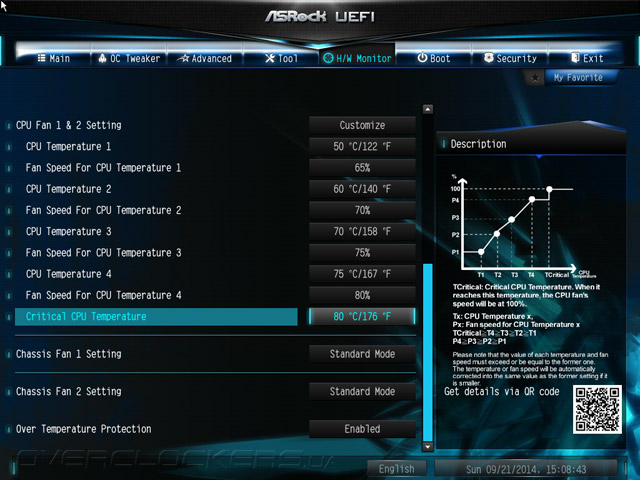

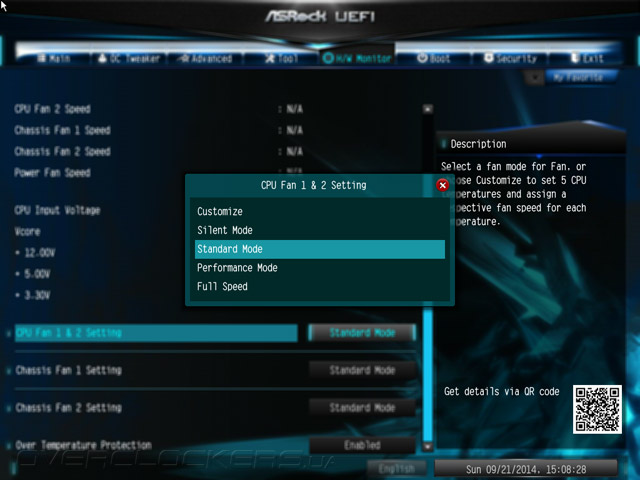

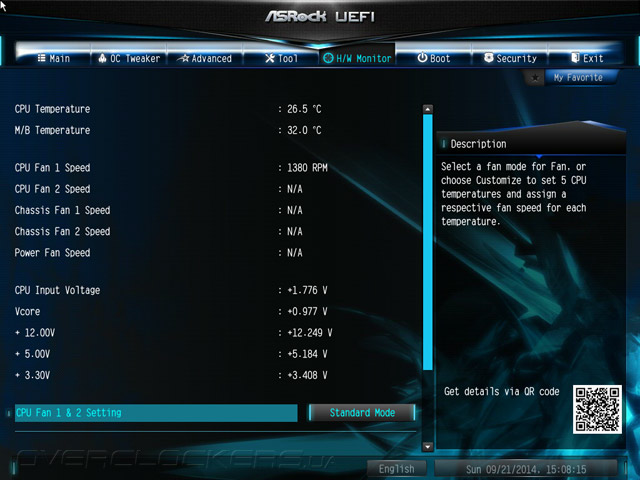

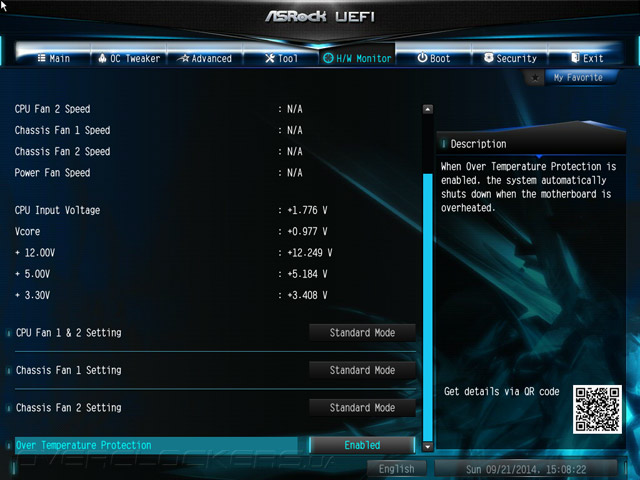

H/W Monitor тоже не перерабатывался. Немногочисленная группа отображаемых значений системных напряжений дополнена инструментарием по работе с охладителями. Всего есть три канала, для каждого доступны четыре готовых профиля работы и ещё есть возможность кое-как сформировать собственный сценарий. До функциональных возможностей, доступных в рамках ПО, пока что далеко. С подключаемыми вентиляторами всё прозрачно — для четырёхконтактных площадок применяется способ изменения скважности ШИМ, а для второго процессорного гнезда, трёхконтактного, варьируется питающее напряжение.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

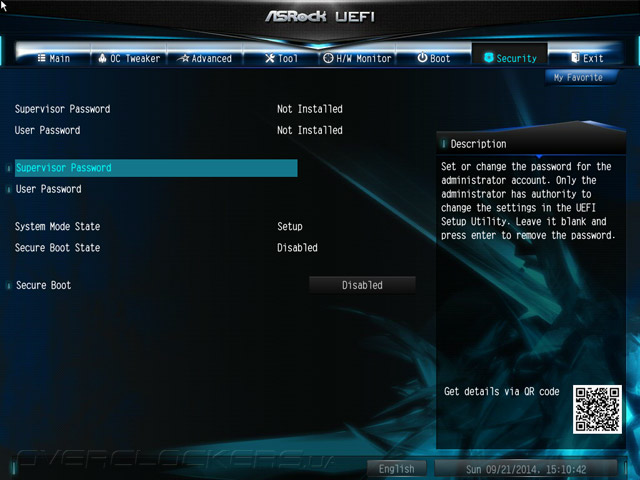

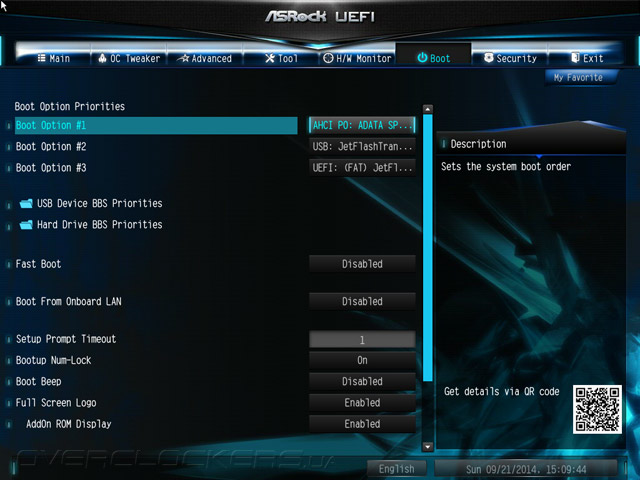

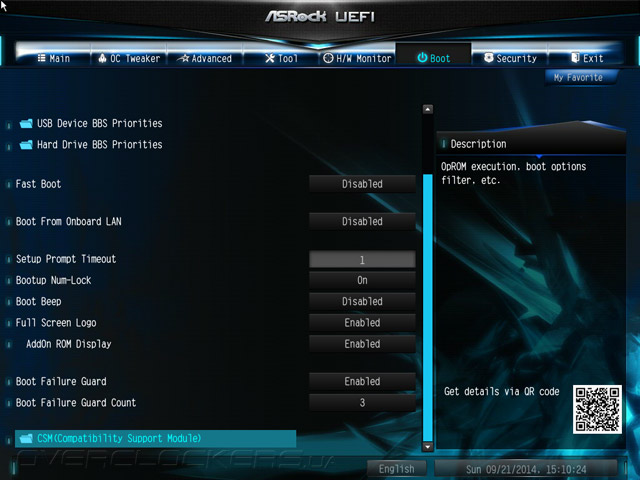

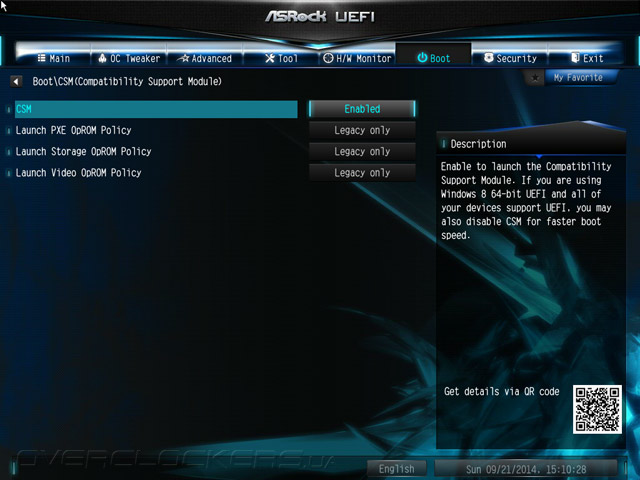

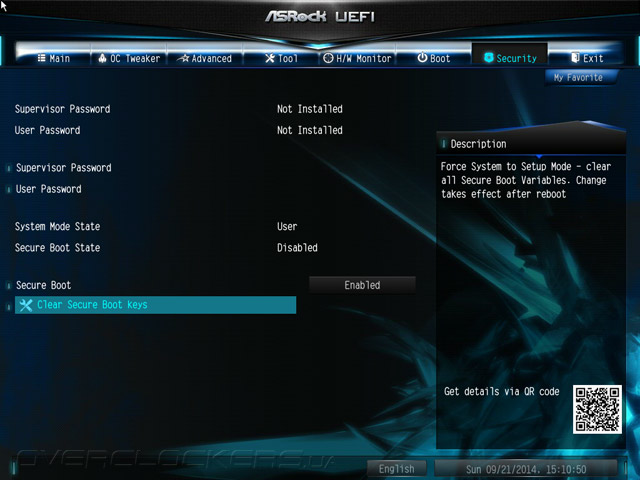

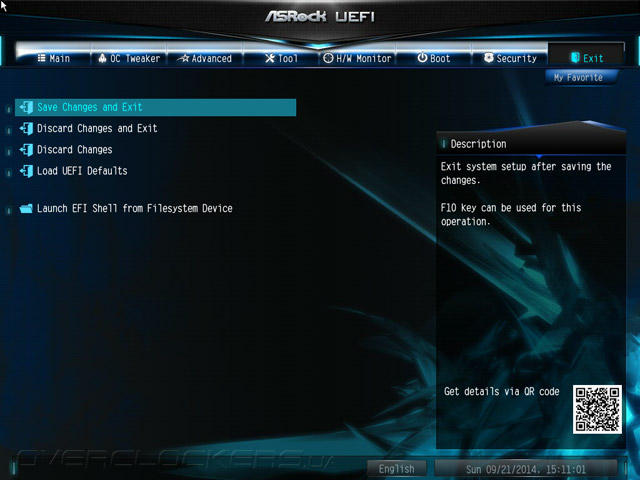

На страницах Boot, Security и Exit не нашлось ничего необычного, заслуживающего отдельного упоминания.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

Содержимое UEFI оказалось полным, ни в чём не уступающим моделям, принадлежащих к серии Extreme, поэтому с точки зрения программной поддержки имеется всё необходимое для тонкой настройки системы, в том числе и для проведения разгона.


Комплектное ПО

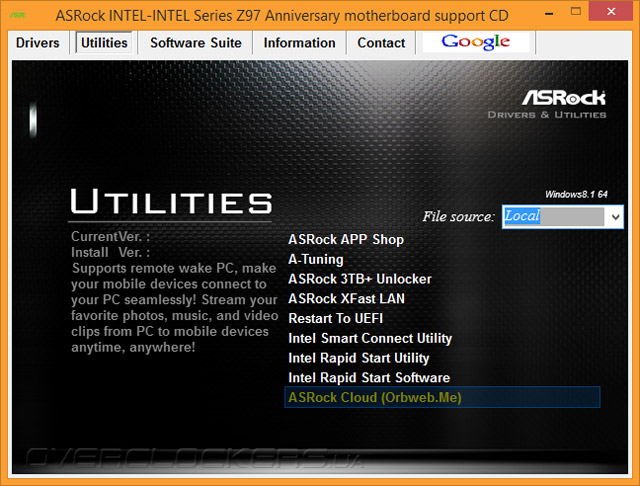

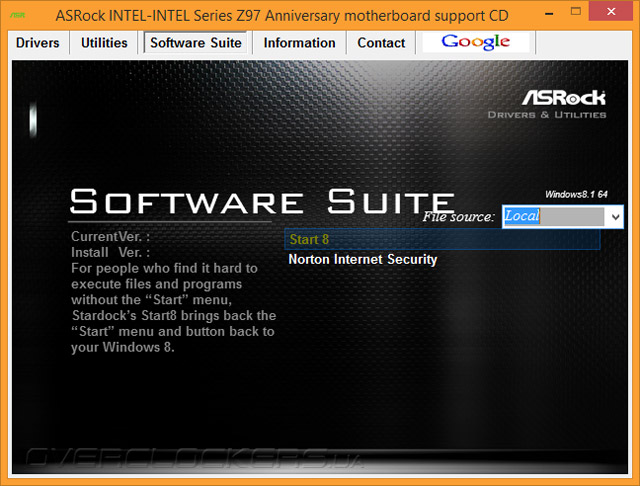

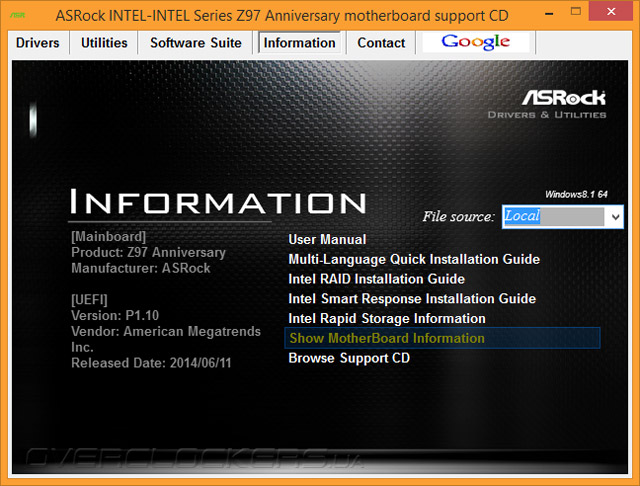

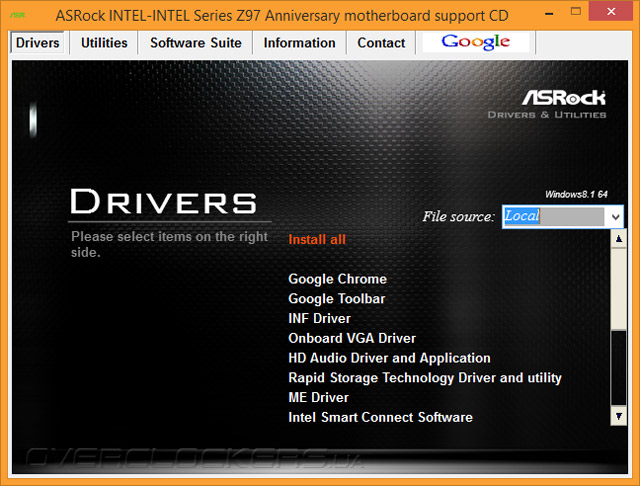

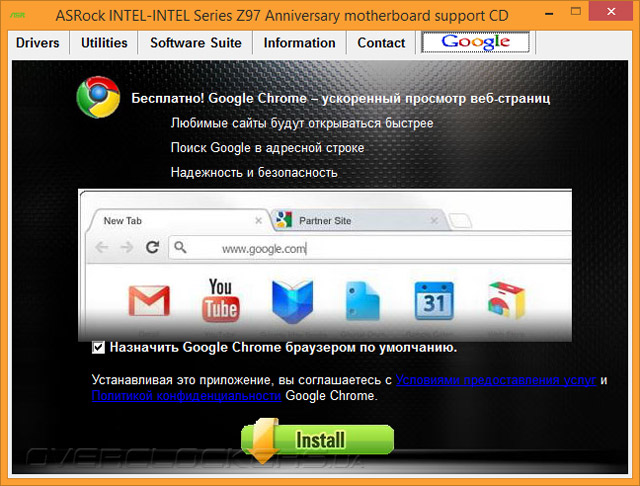

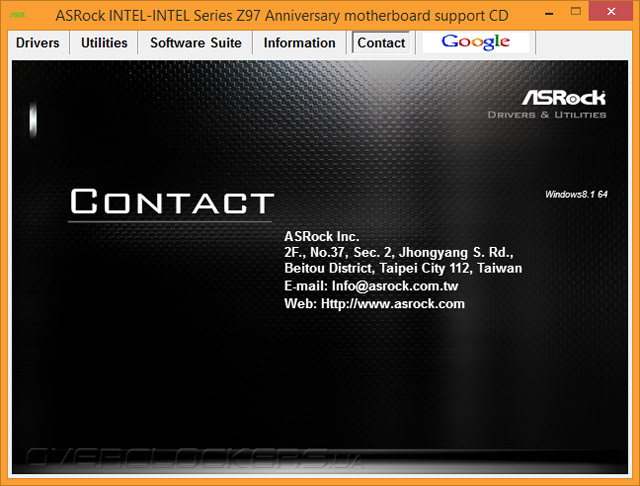

Оформление программной оболочки при работе с комплектным диском поддержки идейно не изменилось по сравнению с серией материнских плат, основанной на чипсетах прошлого поколения.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

При наличии сетевого соединения можно указать мастеру установки в качестве источника один из нескольких серверов, откуда будет загружена, по логике вещей, самая свежая версия драйверов и программного обеспечения. Но можно пойти и традиционным путём, установив всё необходимое с имеющегося диска (за такой выбор ответственны, соответственно, правая и левая колонки).

ASRock Z97 Anniversary

Процедура инсталляции без привлечения удалённых источников прошла без проблем.

ASRock Z97 Anniversary

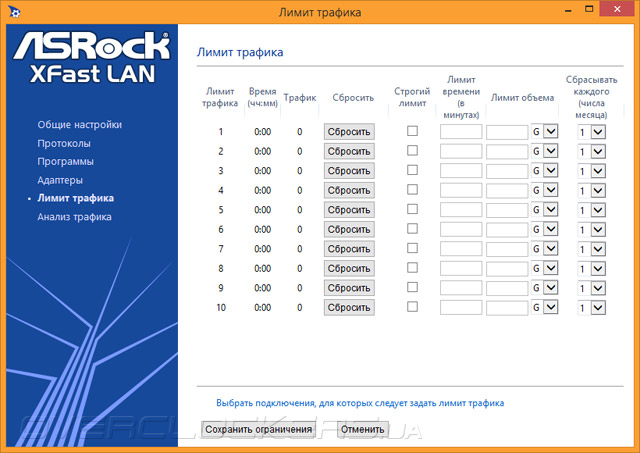

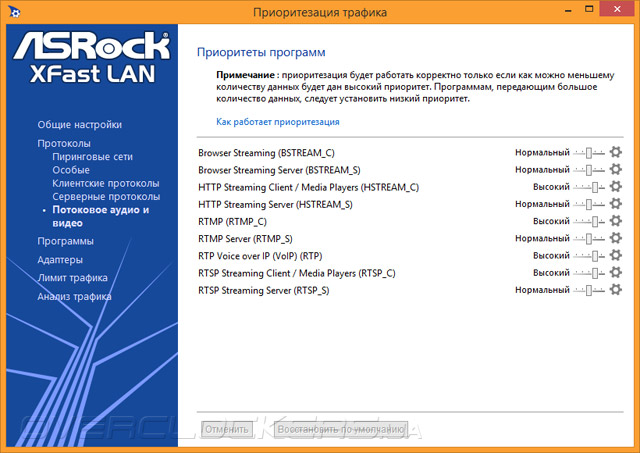

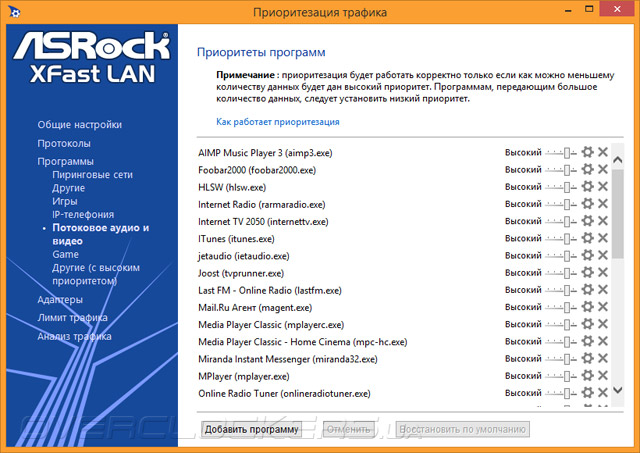

Даже такой простой продукт и тот оказался оснащён фирменным средством, давно известным под именем XFast LAN. Это программная разработка компании cFos Software, с которой мы уже знакомились на примере ASUS Z97-A и Gigabyte GA-Z97X-UD3H.

ASRock Z97 Anniversary

Эта утилита, известная как cFosSpeed, а разница заключается лишь в стилистическом оформлении.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

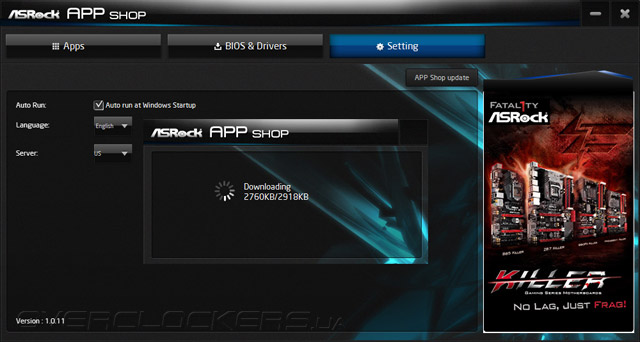

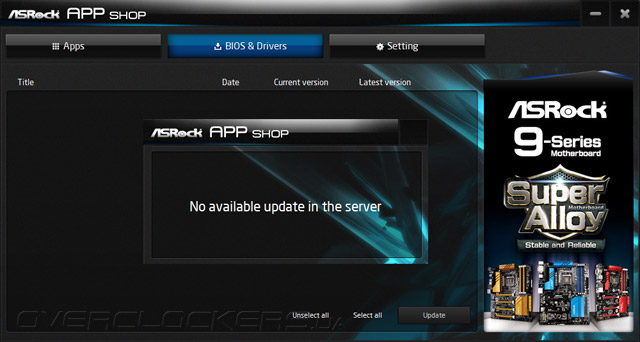

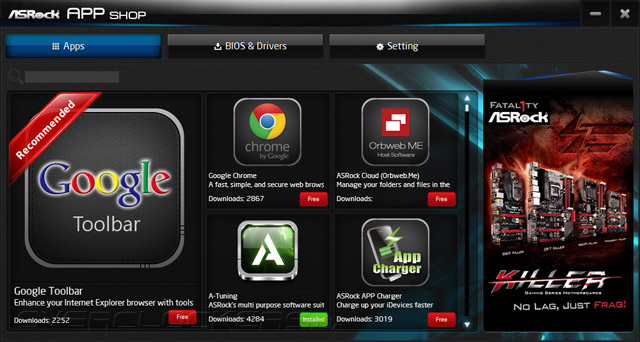

Вдохновляясь современными тенденциями, специалисты из ASRock придумали назвать центр по загрузке фирменных программ просто и понятно — APP SHOP. В обязательном порядке он следит и за собственными обновлениями.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

Данный продукт, по всей видимости, только начал своё развитие. Похожий инструментарий есть и в фирменном комплексе A-Tuning, здесь я имею в виду страницу Live Update. Именно этот способ позволил обнаружить несколько обновлений на серверах компании.

ASRock Z97 Anniversary

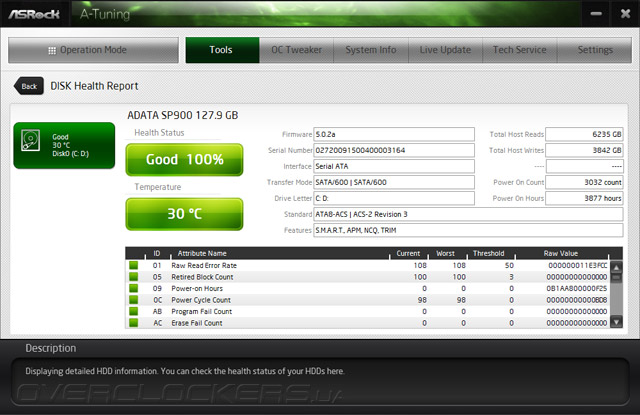

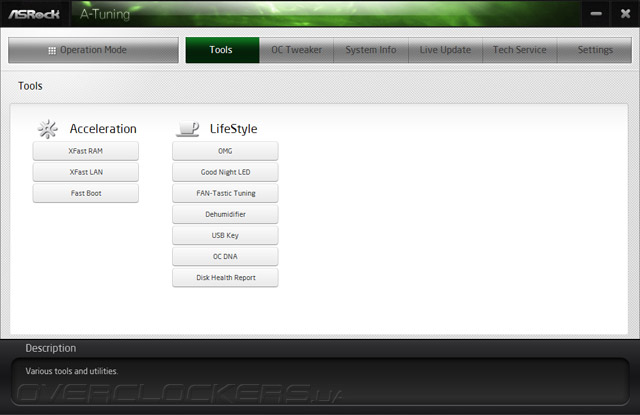

Весь набор утилит прежде формировался также под эгидой этого комплекса. Все они находятся на странице Tools. В этот раз, помимо привычных утилит, здесь удалось обнаружить одну новинку — Disk Health Report. Приято, что она оказалась изготовлена не ради проформы: корректно удалось опознать используемую модель SSD и отобразить ряд специфических параметров.

ASRock Z97 AnniversaryASRock Z97 Anniversary

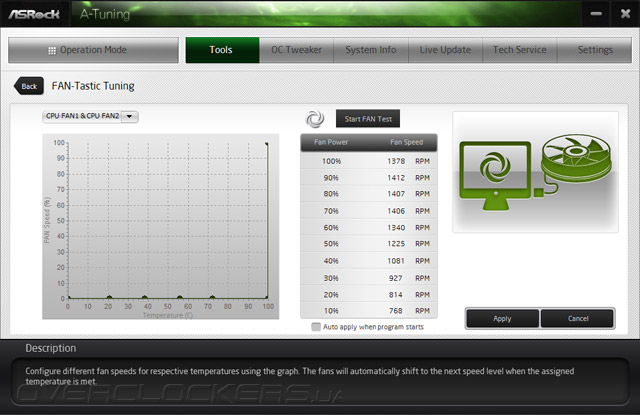

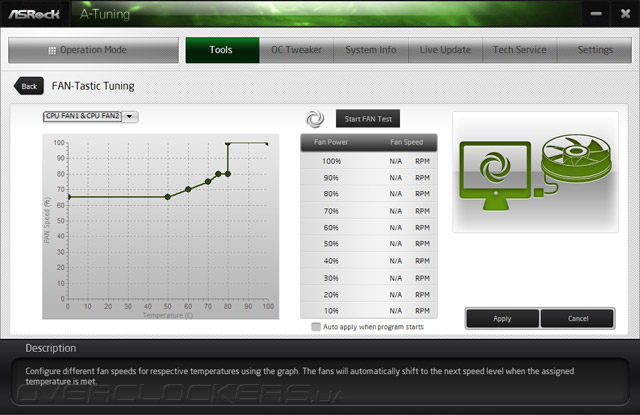

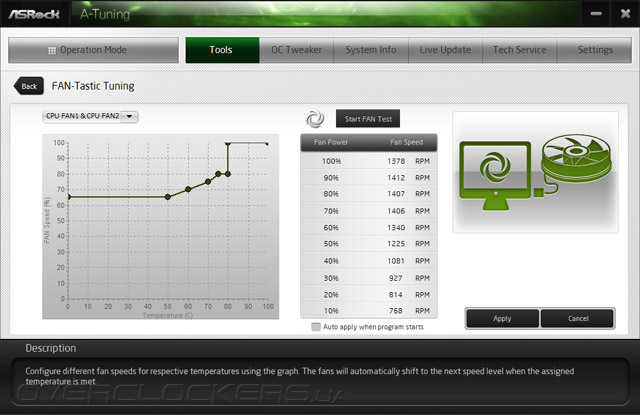

Здесь же находится и модуль по работе с охладителями, именуемый как FAN-Tastic Tuning. Он позволит откалибровать вентилятор, и по полученному в итоге паспорту можно сформировать желаемый алгоритм работы изделия; никаких ограничений для проведения этого практически нет.

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

Для настройки ПК можно воспользоваться простым и понятным механизмом выбора среди сценариев его работы — Operation Mode, остановимся на нём чуть подробнее в следующем разделе обзора.

ASRock Z97 Anniversary

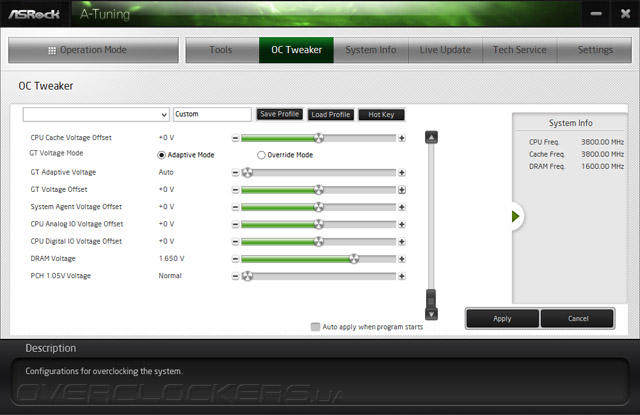

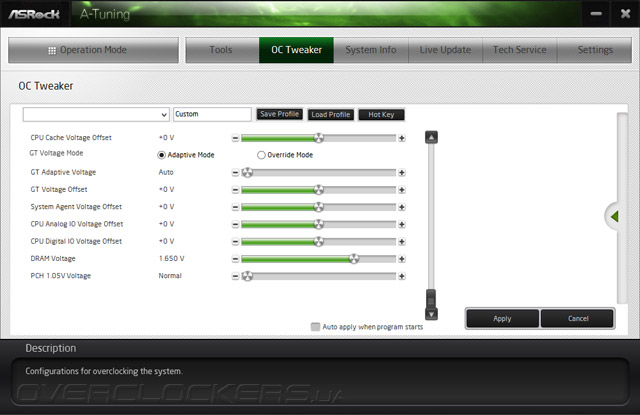

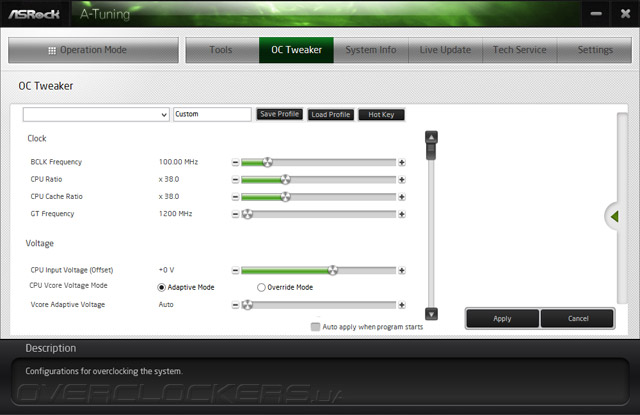

Тонкая настройка производится в созвучном UEFI-разделу — OC Tweaker, где продублирована полученная оттуда информация (никаких дополнительных возможностей нет).

ASRock Z97 AnniversaryASRock Z97 AnniversaryASRock Z97 Anniversary

Одним из самых полезных разделов является System Info, сконцентрированная здесь информация поможет при отладке системы и выполнении разгона.

ASRock Z97 Anniversary

Невыразительной кнопкой оформлена возможность вызова уже виденного в UEFI System Browser.

ASRock Z97 Anniversary

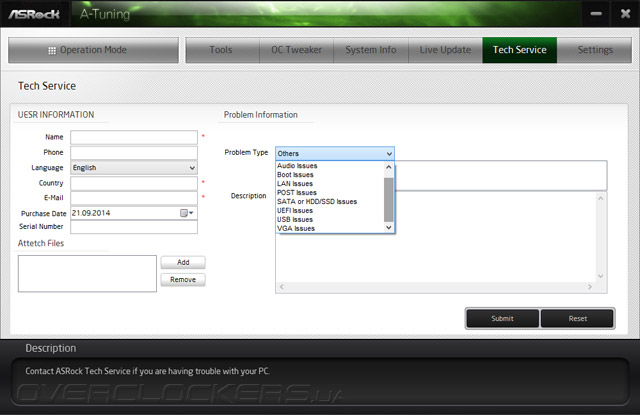

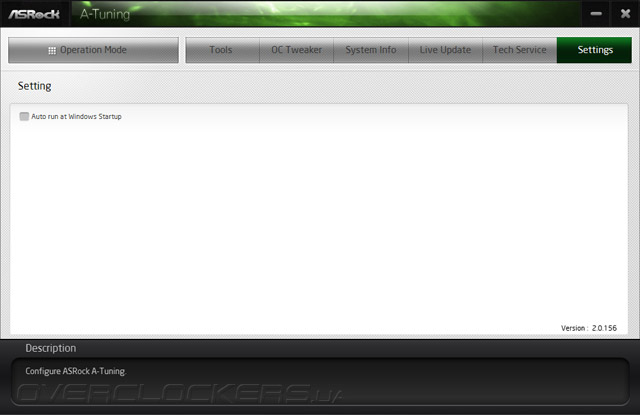

Tech Service поможет оформить и тут же отправить заявку в фирменную техподдержку для разрешения возникших проблем. Собственные настройки у комплекса практически отсутствуют — есть лишь возможность установить и убрать его из автозагрузки.

ASRock Z97 AnniversaryASRock Z97 Anniversary

В завершении хочется отметить ещё один фирменный продукт, инсталлируемый вместе с A-Tuning, но по своей сути являющимся автономным. Речь о XFast RAM — мастере по настройке RAM-диска.

ASRock Z97 Anniversary

Вслед за UEFI, программная поддержка Z97 Anniversary оказалась на весьма высоком уровне. Пришло время испробовать разгонные возможности изделия.
