Обзор миниатюрной системной платы ASRock Z87E-ITX для процессоров Intel Haswell

Как правило, в продуктовых линейках вендоров присутствуют одна, редко — две модели системных плат формата Mini-ITX для актуальных процессорных разъемов, тогда как ассортимент полноразмерных продуктов может исчисляться десятками модификаций. В этом нет ничего удивительного, так как сфера применения миниатюрных «материнок» сравнительно узкая. Чаще всего такие модели используются в качестве основы для компактных энергоэффективных системных блоков или домашних центров цифровых развлечений. Между тем, высокая степень интеграции современных платформ делает возможным создание системных плат Mini-ITX, мало в чем уступающим полноразмерным решениям по функциональности и функциям разгона. Не так давно на страницах нашего ресурса был опубликован обзор миниатюрной материнской платы ASUS H87I-Plus, которая оставила о себе положительные впечатления, а сегодня мы предлагаем познакомиться с многообещающей новинкой производства компании ASRock — Z87E-ITX.

ASRock Z87E-ITX

Как видно из наименования модели, системная плата базируется на старшем наборе системной логики для процессоров Intel Haswell — Intel Z87. Следовательно, ASRock Z87E-ITX официально поддерживает полный набор функций разгона и предлагает максимальные возможности расширения, c которыми можно ознакомиться из нижеприведенной спецификации.

Модель ASRock Z87E-ITX
Чипсет Intel Z87
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 2 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2800*/2933* (*— OC), максимум 16 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
2 х mini-PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы DVI-I, DisplayPort, HDMI
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel Z87)
6 x 2.0 (2 разъема на задней панели, Intel Z87)
ATA-133
Serial ATA 6 x SATA 6 Гбит/с (Intel Z87)
eSATA 1 x eSATA 6 Гбит/с (Intel Z87)
RAID 0, 1, 5, 10 (Intel Z87)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel I217V (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Адаптер беспроводных сетей Wi-Fi (IEEE 802.11 a/b/g/n/ac) и Bluetooth 3.0/4.0, комбинированный разъем mSATA/ mini-PCI Express, кнопка Clear_CMOS на задней панели


Комплект поставки

Z87E-ITX поставляется в коробке средних размеров, оформленной в стиле, едином для большинства системных плат компании ASRock на чипсетах Intel 8-й серии. Дизайн упаковки выполнен в спокойных тонах, центральное место на лицевой поверхности занимает логотип A-Style, который объединяет ряд технологий, таких как возможность работы в «домашнем облаке», поддержку высокоскоростного беспроводного соединения Wi-Fi стандарта 802.11ac, а также продвинутую звуковую подсистему Purity Sound.

ASRock Z87E-ITX

С обратной стороны упаковки имеется краткая спецификация новинки, а также приведена информация о её основных конструктивных особенностях. Среди них отметим шестифазный дизайн узла VRM центрального процессора, использование качественных полимерных емкостей во всех электрических цепях материнской платы, а также наличие разъема mSATA, который можно использовать для установки SSD, необходимого для работы Intel Smart Response Technology.

ASRock Z87E-ITX

Набор аксессуаров ASRock Z87E-ITX состоит из:
  • заглушки на заднюю панель I/O Shield;
  • четырех кабелей SATA 6 Гбит/с;
  • антенны Wi-Fi:
  • переходника DVI-I-to-D-Sub;
  • DVD-дска с драйверами и программным обеспечением;
  • подробного руководства пользователя;
  • инструкции по работе с фирменным ПО.
ASRock Z87E-ITX

Комплект поставки материнской платой выглядит сбалансированно, предлагаемого перечня аксессуаров достаточно для сборки системы.


Дизайн

Системная плата ASRock Z87E-ITX имеет размеры 170х170 мм, что в точности соответствует стандарту Mini-ITX. За счет миниатюрных габаритов компоновка очень плотная, свободного места на текстолите практически нет.

ASRock Z87E-ITX

Расположение процессорного разъема оптимально с точки зрения установки габаритных систем охлаждения, сокет LGA1150 максимально удален от разъема PCI Express 3.0 x16.

ASRock Z87E-ITX

С обратной стороны печатной платы расположен комбинированный разъем, предназначенный для инсталляции плат расширения формата miniPCI-E 2.0 x1 или твердотельного накопителя в исполнении mSATA, при использовании которого отключается один из чипсетных портов SATA 6 Гбит/с.

ASRock Z87E-ITX

Для установки ОЗУ служат два слота DIMM, которые можно оснастить двумя модулями DDR3 суммарным объемом 16 ГБ. Ввиду компактных размеров для организации графической подсистемы Z87E-ITX располагает единственным разъемом PCI Express 3.0 x16, а для монтажа плат расширения имеется порт miniPCI-E 2.0 x1. Изначально он занят адаптером беспроводных сетей AzureWave AW-CE123H на чипсете Broadcom BCM4352, обеспечивающим поддержку Wi-Fi (IEEE 802.11 a/b/g/n/ac) и Bluetooth 3.0/4.0. При использовании комплектной антенны в режиме 2T2R Dual Band 802.11ac скорость передачи данных может достигать 867 Мбит/с.

ASRock Z87E-ITX

Дисковая подсистема материнской платы использует функциональность чипсета Intel Z87, который отвечает за работу шести портов SATA 6 Гбит/с c возможностью организации RAID-массивов уровней 0, 1, 5 и 10. На заднюю панель ASRock Z87E-ITX выведен порт eSATA 6 Гбит/с, предназначенный для подключения внешних накопителей, который также сообщается с системной логикой. Кроме того, чипсет обеспечивает функционирование шести каналов USB 2.0 и USB 3.0, а за подключение к Gigabit Ethernet отвечает сетевой контроллер Intel I217V. Интегрированная звуковая карта базируется на высококачественном 7.1 HD-аудиокодеке Realtek ALC1150, а в выходном каскаде используется операционный усилитель NE5532 производства Texas Instruments, необходимый для качественного звучания наушников с высоким внутренним сопротивлением.

В итоге, на задней панели новинки разместились:
  • два разъема USB 2.0;
  • комбинированный порт PS/2;
  • два SMA-разъема для подключения антенны Wi-Fi;
  • видеовыходы DVI-I, DisplayPort и HDMI;
  • кнопка Clear_CMOS;
  • четыре порта USB 3.0;
  • разъем eSATA 6 Гбит/с;
  • сетевая розетка RJ-45;
  • оптический выход S/PDIF;
  • пять аналоговых аудиоразъемов.
ASRock Z87E-ITX

Отметим, что набор цифровых видеовыходов позволяет организовать вывод изображения одновременно на три монитора, а владельцы дисплеев с интерфейсом D-Sub могут воспользоваться комплектным переходником. Но больше всего нас удивило наличие у Z87E-ITX кнопки Clear_CMOS, очевидно, новинке не чужды эксперименты по разгону!

Для подключения вентиляторов героиня сегодняшнего обзора оснащена двумя четырехконтактными разъемами с поддержкой ШИМ. Система охлаждения состоит из двух радиаторов, один из которых отводит тепло от микросхемы системной логики, а второй — защищает от перегрева силовые элементы VRM.

ASRock Z87E-ITX

Этот радиатор имеет весьма скромные размеры, его эффективности достаточно в штатном режиме, но в процессе разгона может потребоваться дополнительный обдув. Силовая подсистема получает напряжение от восьмиконактного разъема EPS12V, а сам VRM, формирующий напряжение Vccin, насчитывает шесть фаз. В качестве силовых элементов использованы интегральные сборки, объединяющие пару MOSFET и микросхему-драйвер.

ASRock Z87E-ITX

Преобразователь напряжения управляется цифровым ШИМ-контроллером ISL6379, который находится с обратной стороны ASRock Z87E-ITX в непосредственной близости от процессорного разъема. Из-за этого установка многих кулеров, оснащенных усилительными пластинами нестандартной формы, например, Noctua NH-U14S, становится невозможной.

ASRock Z87E-ITX

UEFI Setup

Прошивка системной платы ASRock Z87E-ITX базируется на управляющем микрокоде AMI, меню настройки которого оптимизировано для удобства и расширения функциональности. Точно таким же управляющим микрокодом оснащена рассмотренная нами модель ASRock Z87 Extreme6, поэтому, мы рассмотрим только основные возможности прошивки. После входа в меню настройки пользователя встречает симпатичный графический интерфейс, работа в котором имеет звуковое сопровождение, но его без труда можно отключить в любом разделе UEFI.

ASRock Z87E-ITX

Есть возможность выбора языка отображения меню, системные дата и время задаются при помощи удобного графического меню.

ASRock Z87E-ITX

Опции, связанные с разгоном Z87E-ITX, собраны в разделе OC Tweaker, наполнение которого мало в чем уступает иным полноразмерным моделям. Обращаем ваше внимание на параметры Multi core enhancement, который меняет алгоритм работы Turbo Boost, повышая быстродействие процессора в многопоточных приложениях, а также CPU OC Fixed mode, препятствующий уменьшение процессорного множителя в нагрузке.

ASRock Z87E-ITX

Кроме возможности ручной настройки прошивка предлагает ряд профилей автоматического повышения быстродействия.

ASRock Z87E-ITX

Помимо управления базовой частотой, множителями вычислительных ядер и Uncore-части центрального процессора, прошивка позволяет тонко настроить работу технологии Intel Turbo Boost, а также выбрать профиль X.M.P. для модулей оперативной памяти.

ASRock Z87E-ITX

В ручном режиме доступны частоты ОЗУ до 4000 МГц включительно, правда, отыскать комплект, способный работать в таком режиме, как и сам процессор — задача не из легких.

ASRock Z87E-ITX

Во вкладке DRAM Configuration настраиваются основные и множество дополнительных таймингов ОЗУ.

ASRock Z87E-ITX

ASRock Z87E-ITX

Несмотря на компактные размеры материнской платы, прошивка ASRock Z87E-ITX обладает «взрослыми» возможностями по управлению подсистемой питания.

ASRock Z87E-ITX

В меню настройки регулируются девять напряжений, диапазоны изменения и шаг которых представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
Vcore Override Voltage 0,8–2,0 0,001
Vcore voltage additional offset 0,001–1,0 0,001
CPU Cache Override Voltage 0,8–2,0 0,001
CPU Cache voltage additional offset 0,001–1,0 0,001
System Agent Voltage Offset 0,001–1,0 0,001
CPU Analog Voltage Offset 0,001–1,0 0,001
CPU Digital Voltage Offset 0,001–1,0 0,001
CPU Input Voltage 1,2–2,3 0,01
DRAM Voltage 1,165–1,8 0,005
PCH 1.05V Voltage 0,977–1,322 0,005
PCH 1.5V Voltage 1,369–1,699 0,005

Отметим широкие границы повышения напряжений Vcore и CPU Cache, для которых доступны два режима управления: Override, когда значение задается в явном виде, а также Adaptive, позволяющий указывать прирост к штанной величине и дополнительную «дельту» для Turbo Core.

Для регулятора напряжения системной платы можно управлять частотой переключения силовых элементов, активировать опцию CPU Load-Line Calibration, компенсирующую падение напряжения CPU Input Voltage в нагрузке. Здесь же включается режим пониженного энергопотребления Power Saving Mode.

ASRock Z87E-ITX

Настройки системной логики и управление функциями расширения сосредоточены в меню Advanced.

ASRock Z87E-ITX

Во вкладке CPU Configuration находятся настройки энергосберегающих технологий и некоторых специфических опций, таких как аппаратная виртуализация, а в подменю Chipset Configuration собрано управление функциями расширения чипсета, интегрированного видеоядра и дополнительных контроллеров.

ASRock Z87E-ITX

ASRock Z87E-ITX

Раздел прошивки Tools предлагает ряд дополнительных инструментов, повышающих удобство работы с материнской платой. Здесь же можно сохранить три профиля с пользовательскими настройками.

ASRock Z87E-ITX

Например, микропрограмма System Browser дает возможность получить подробную информацию об установленных процессоре, модулях ОЗУ, платах расширения, дисковых накопителях и периферийных устройствах, тогда как функция OMG (Online Management Guard) позволяет ограничить доступ по локальной сети по расписанию.

ASRock Z87E-ITX

ASRock Z87E-ITX

При наличии подключения к сети Интернет Z87E-ITX позволяет не только загрузить свежую прошивку с серверов обновления ASRock, но также воспользоваться функцией Easy Driver Installer, скачав все необходимые драйверы на сменный накопитель, и даже отправить отчет об ошибке в службу технической поддержки поставщика.

ASRock Z87E-ITX

Функции аппаратного мониторинга сосредоточены в разделе H/W Monitor, где выводятся значения двух температур, скорости вращения двух вентиляторов и пяти напряжений.

ASRock Z87E-ITX

Для крыльчаток двух охладителей предусмотрены несколько предустановленных профилей скоростей вращения, в том числе удобный режим ручной настройки.

ASRock Z87E-ITX


Комплектное ПО

Современные системные платы ASRock комплектуются программным продуктом A-Tuning, который вобрал в себя управление разгоном, функции аппаратного мониторинга, а также ряд дополнительных возможностей. Сразу поле запуска пользователю предлагается выбрать один из трех режимов работы системы: Performance, Standard или Power Saving.

UEFI Setup ASRock Z87E-ITX

Увы, при попытке активации режима Performance mode, соответствующего автоматическому разгону, A-Tuning выдавала ошибку, в точности, как во время знакомства со «старшей сестрой» героини сегодняшнего тестирования.

UEFI Setup ASRock Z87E-ITX

Несмотря на обновление версии программного обеспечения, недоработка до сих пор не устранена, поэтому, управление разгоном в A-Tuning по-прежнему не работает.

Зато, в полном объеме работает функция XFast RAM, позволяющая создать в области оперативной памяти виртуальный логический диск, а также утилита FAN-Tastic Tuning, которая отвечает за настройку скоростей вращения вентиляторов.

UEFI Setup ASRock Z87E-ITX

UEFI Setup ASRock Z87E-ITX

Среди возможностей A-Tuning числится управление функцией Dehumidifier, призванной бороться с конденсацией влаги внутри системного блока путем периодического включения вентилятора.

UEFI Setup ASRock Z87E-ITX

Что касается возможностей разгона, то программа позволяет управлять базовой частотой и множителем центрального процессора, а также регулировать напряжения на всех узлах системной платы. На наш взгляд, утилите не хватает настроек частоты и задержек ОЗУ.

UEFI Setup ASRock Z87E-ITX

UEFI Setup ASRock Z87E-ITX

К сожалению, попытка изменения любого параметра вызывает сбой в работе приложения, так что полноценное использовании A-Tuning в настоящий момент не возможно.

UEFI Setup ASRock Z87E-ITX

Наконец, в составе программного обеспечения входит модуль аппаратного мониторинга Hardware Monitor, а также утилита System Browser, дающая подробную информацию об установленных в системе компонентах.

UEFI Setup ASRock Z87E-ITX

UEFI Setup ASRock Z87E-ITX

Разгонный потенциал

Для оценки запаса прочности при разгоне материнской платы ASRock Z87E-ITX нам пришлось воспользоваться кулером Intel XTS100H, который попал в нашу тестовую лабораторию в далеком 2011 году вместе с инженерными семплами процессоров Sandy Bridge. Из-за обилия электронных компонентов с обратной стороны печатной платы в районе сокета нам не удалось установить ни Noctua NH-U14S, ни даже Zalman CNPS10 Flex. Именно система охлаждения явилась сдерживающим фактором, не позволив процессору Intel Core i7-4770K преодолеть рубеж в 4545 МГц. Для этого напряжение на вычислительных ядрах было зафиксировано на уровне 1,3 В, искомая частота получилась при установке множителя 45 и базовой частоты 101 МГц, а Uncore-часть функционировала на 4200 МГц при напряжении 1,25 В. Для дальнейшего оверклокинга процессор требовал повышения напряжения, что оказалось непосильной задачей для используемого кулера.

Разгон ASRock Z87E-ITX

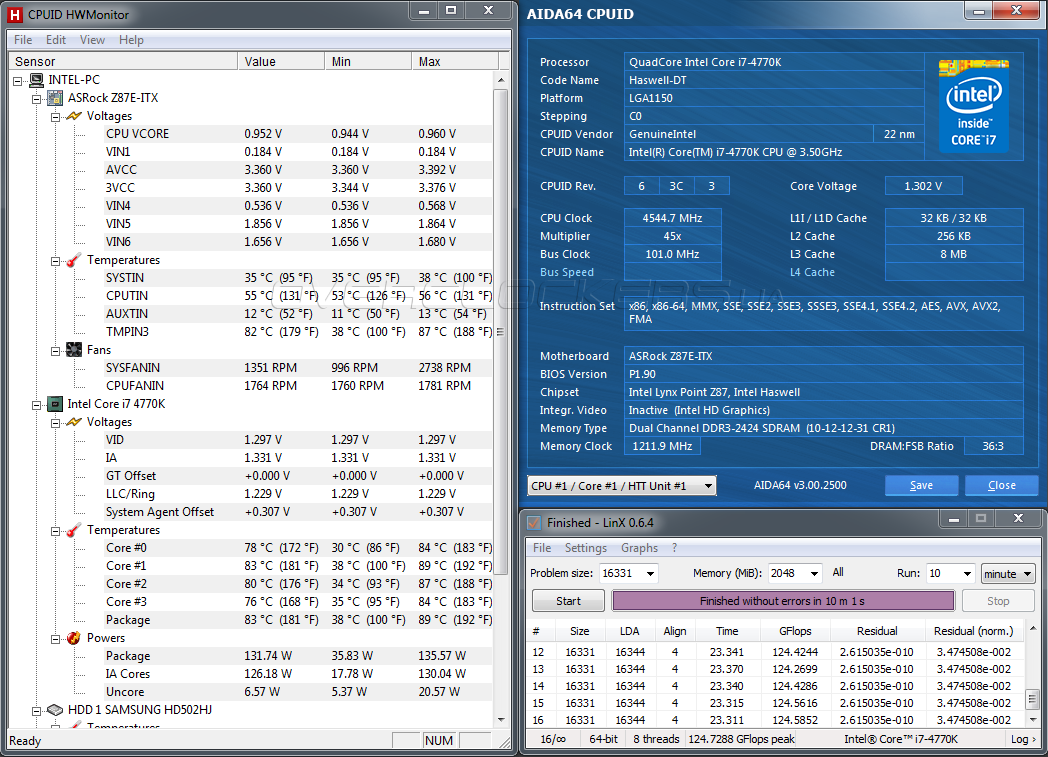

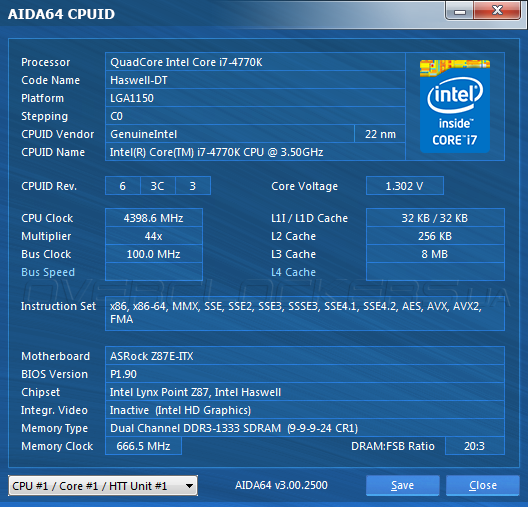

ASRock Z87E-ITX хорошо справилась с повышением базовой частоты, в процессе экспериментов было получено значение в 174,5 МГц — не рекордный, но очень приличный результат.

Разгон ASRock Z87E-ITX

Что касается разгона оперативной памяти, то для штатного комплекта ОЗУ G.Skill TridentX F3-2400C10D-8GTX была достигнута частота 2580 МГц с таймингами 12-12-12-35-2Т при напряжении 1,65 В, а для обеспечения стабильности напряжение на «системном агенте» было повышено на 0,1 В.

Разгон ASRock Z87E-ITX

Наконец, мы проверили работу функции автоматического разгона. Из всех профилей быстродействия, предлагаемых в прошивке, оптимальным оказался режим Turbo 4.4GHz, после активации которого процессор заработал на частоте 4400 МГц при напряжении 1,23 В. Увы, модули ОЗУ функционировали в штатном режиме 1333 МГц, так что профили Х.М.Р. пользователям придется включить самостоятельно.

Разгон ASRock Z87E-ITX


Тестовый стенд

Оценка продуктивности и разгонного потенциала ASRock Z87E-ITX проводились при использовании таких компонентов:
  • процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
  • кулер: Intel XTS100H;
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 9.4.0.1017 и Intel Management Engine 9.5.0.1345;
  • драйвер видеокарты: AMD Catalyst 13.5.
В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. В тестах производительности ASRock Z87E-ITX сравнивалась с материнской платой ASUS Maximus VI Hero (UEFI 0711 от 11.07.2013) Память работала на частоте 1600 МГц с задержками 9-9-9-27-1T, а технология Intel Turbo Boost и процессорные функции энергосбережения функционировали в штатном режиме.

Каждый из тестов повторялся по три раза, по результатам которых рассчитывался средний результат. Перечень тестовых приложений следующий:
  • AIDA64 3.00.2500 (Cache & Memory benchmark);
  • Futuremark PCMark 8;
  • Futuremark 3DMark (Fire Strike);
  • Batman: Arkham City;
  • Hitman: Absolution;
  • F1 2012.

Результаты тестирования

Тестирование ASRock Z87E-ITX

Тестирование ASRock Z87E-ITX

Тестирование ASRock Z87E-ITX

Тестирование ASRock Z87E-ITX

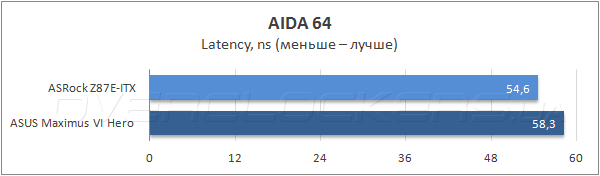

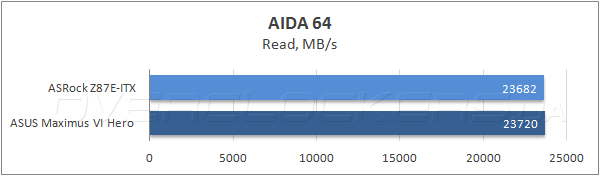

В низкоуровневых тестах пропускной способности ОЗУ новинка ничуть не уступила сопернице ASUS из элитной серии Republic of Gamers.

Для оценки быстродействия системных плат в прикладных задачах мы использовали комплексный бенчмарк Futuremark PCMark 8, который моделирует нагрузку в типичных домашних задачах, при создании цифрового контента, а также при выполнении офисных задач.

Тестирование ASRock Z87E-ITX

Тестирование ASRock Z87E-ITX

Тестирование ASRock Z87E-ITX

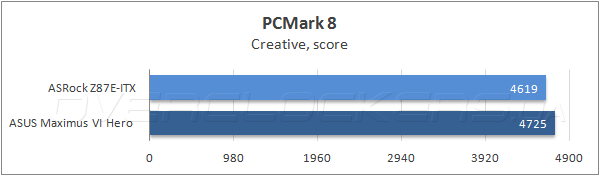

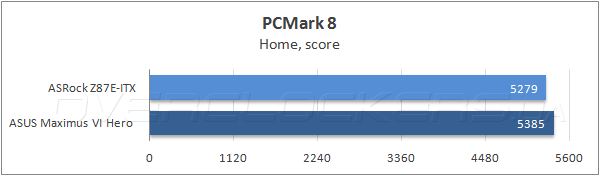

В двух тестах из трех ASRock Z87E-ITX немного отстала от конкурентки, но разница не критична и в среднем составляет 2,5%. Так что, в повседневных задачах дискомфорта от работы быть не должно.

Тестирование ASRock Z87E-ITX

Тестирование ASRock Z87E-ITX

Тестирование ASRock Z87E-ITX

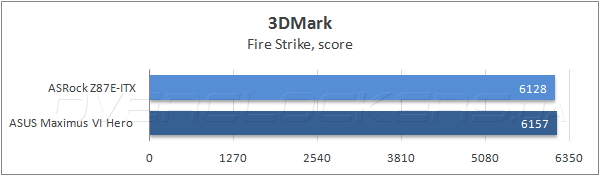

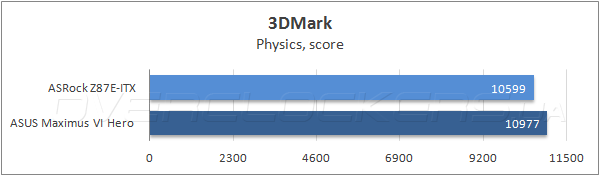

В тестовом сценарии Fire Striker обновленной версии полусинтетического игрового бенчмарка 3DMark обе участницы тестирования продемонстрировали идентичные результаты в общем зачете и в графическом подтесте, тогда как при расчете игровой физики новинка уступила ASUS Maximus VI Hero.

Тестирование ASRock Z87E-ITX

Тестирование ASRock Z87E-ITX

Тестирование ASRock Z87E-ITX

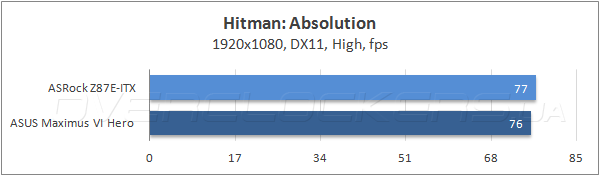

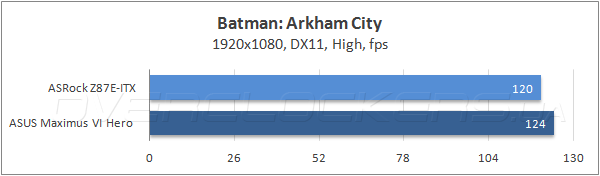

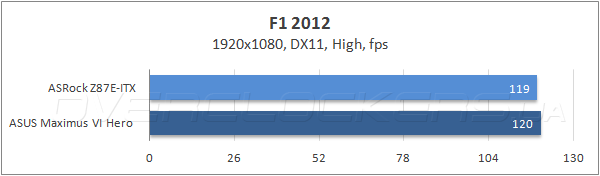

В реальных игровых приложениях лидера определить непросто, в шутере Hitman: Absolution ASRock Z87E-ITX опередила соперницу, в гоночном симуляторе F1 2012 обе участницы показали примерный паритет, и, наконец, в Batman: Arkham City новинке можно засчитать поражение. Очевидно, нестабильные результаты говорят о недостаточно отлаженной прошивке материнской платы ASRock.


Энергопотребление

Для оценки энергопотребления тестовых стендов мы использовали устройство Basetech Cost Control 3000, при помощи которого было измерено среднее потребление электроэнергии при отсутствии нагрузки, а также пиковое значение потребляемой мощности во время прохождения стресс-теста LinX.

Энергопотребление ASRock Z87E-ITX

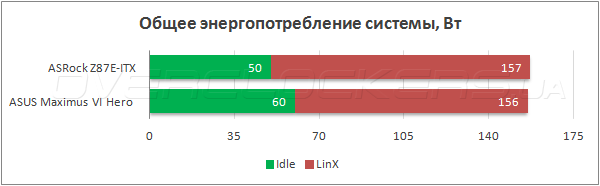

В простое ASRock Z87E-ITX показала лучшую энергоэффективность, тогда как при создании вычислительной нагрузки обе платы продемонстрировали одинаковый уровень энергопотребления.


Выводы

При оценке материнской платы Z87E-ITX мы решили не делать скидку на компактные размеры модели. Действительно, у инженеров ASRock получилось интересное решение, с достаточным запасом прочности и отличными возможностями расширения. Доказательством тому стали отличные результаты разгона центрального процессора, за которые следует благодарить функциональную прошивку и мощную подсистему питания. Увы, недоработки комплектного программного обеспечения и нестабильный уровень быстродействия портят впечатление от новинки. К счастью, эти недостатки наверняка будут в ближайшее время исправлены программистами ASRock, тогда как с ограниченной совместимостью с кулерами пользователям придется справляться самостоятельно, подбирая те модели систем охлаждения, установке усилительных пластин которых не помешают электронные компоненты с обратной стороны РСВ.

Что касается розничной стоимости ASRock Z87E-ITX, то на данный момент материнскую плату в украинских онлайн–магазинах можно приобрести за сумму, эквивалентную 190 долларам США. При такой цене, да с учетом выявленных недостатков, перспективы новинки весьма туманны, вендору следует срочно исправлять ошибки в программном обеспечении, а также задуматься об уменьшении ценника.



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASRock — материнская плата ASRock Z87E-ITX;
  • ASUS — материнская плата ASUS Maximus VI Hero, видеокарта HD7950-DC2T-3GD5;
  • G.Skill — комплект памяти G.Skill TridentX F3-2400C10D-8GTX;
  • Intel — накопитель Intel SSD 320 Series 300GB и процессор Core i7-4770K;
  • Syntex — блок питания Seasonic X-650.

Обсудить в форуме (комментариев: 10)
