Обзор миниатюрной системной платы ASRock Z87E-ITX для процессоров Intel Haswell

UEFI Setup

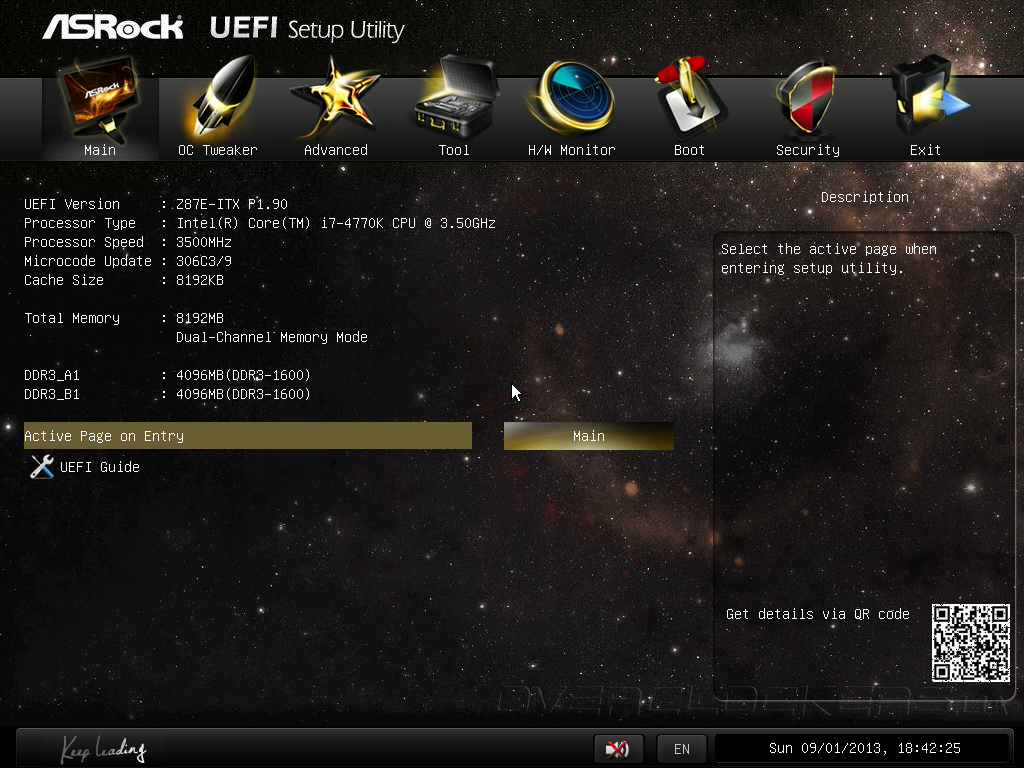

Прошивка системной платы ASRock Z87E-ITX базируется на управляющем микрокоде AMI, меню настройки которого оптимизировано для удобства и расширения функциональности. Точно таким же управляющим микрокодом оснащена рассмотренная нами модель ASRock Z87 Extreme6, поэтому, мы рассмотрим только основные возможности прошивки. После входа в меню настройки пользователя встречает симпатичный графический интерфейс, работа в котором имеет звуковое сопровождение, но его без труда можно отключить в любом разделе UEFI.

ASRock Z87E-ITX

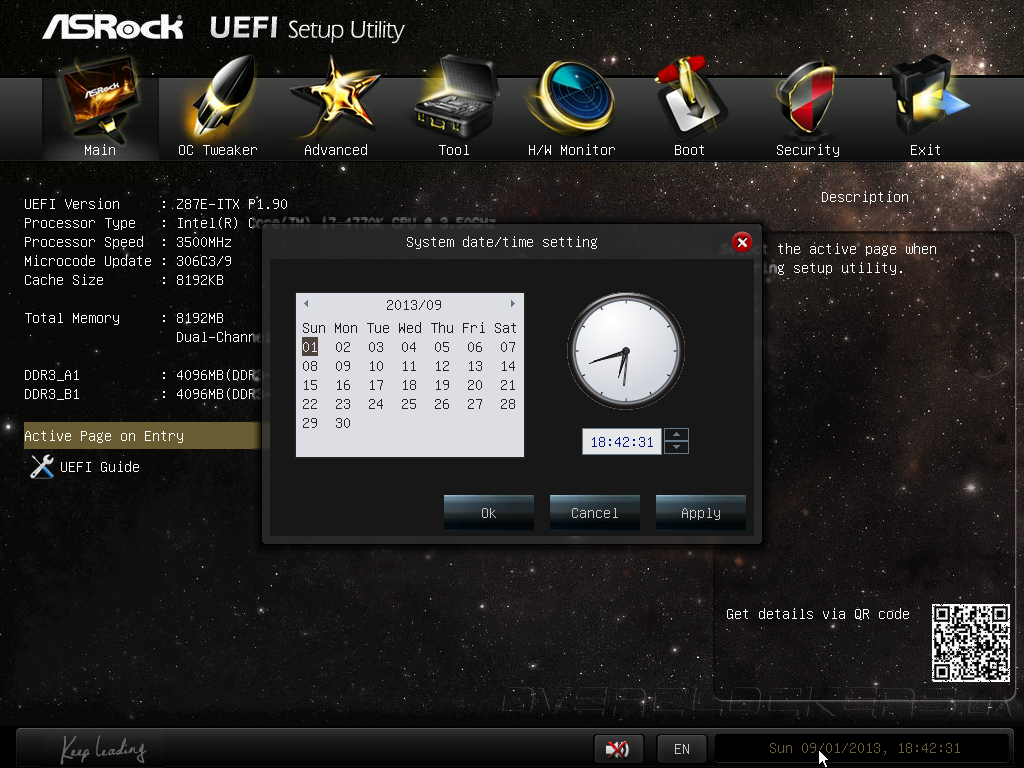

Есть возможность выбора языка отображения меню, системные дата и время задаются при помощи удобного графического меню.

ASRock Z87E-ITX

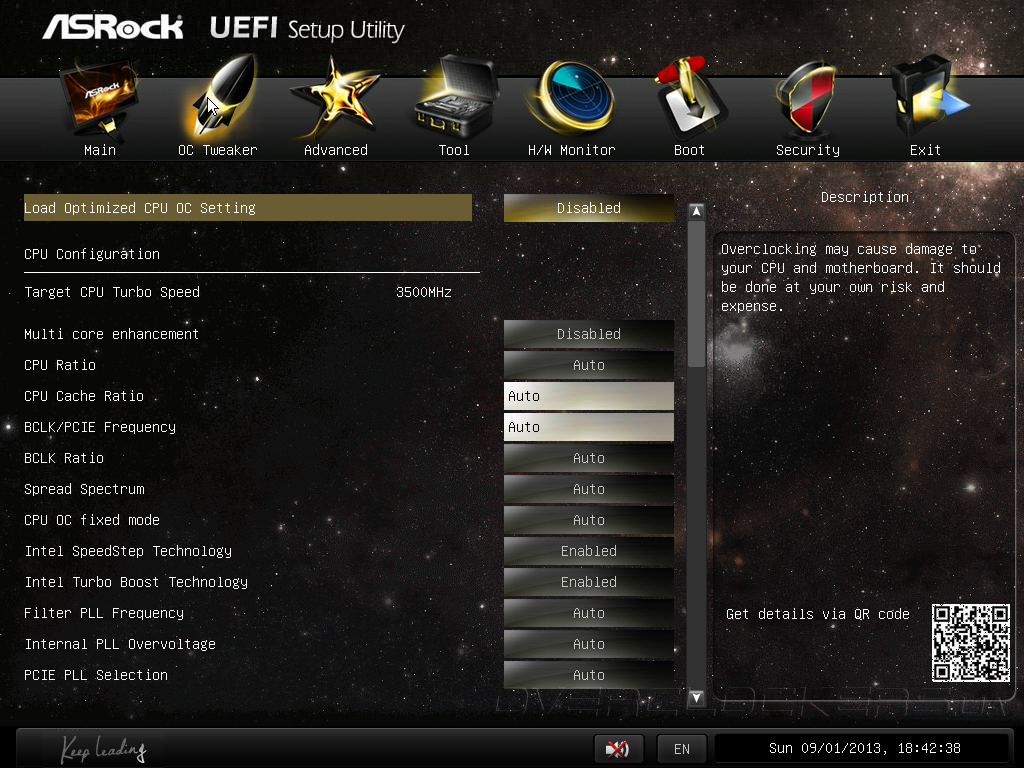

Опции, связанные с разгоном Z87E-ITX, собраны в разделе OC Tweaker, наполнение которого мало в чем уступает иным полноразмерным моделям. Обращаем ваше внимание на параметры Multi core enhancement, который меняет алгоритм работы Turbo Boost, повышая быстродействие процессора в многопоточных приложениях, а также CPU OC Fixed mode, препятствующий уменьшение процессорного множителя в нагрузке.

ASRock Z87E-ITX

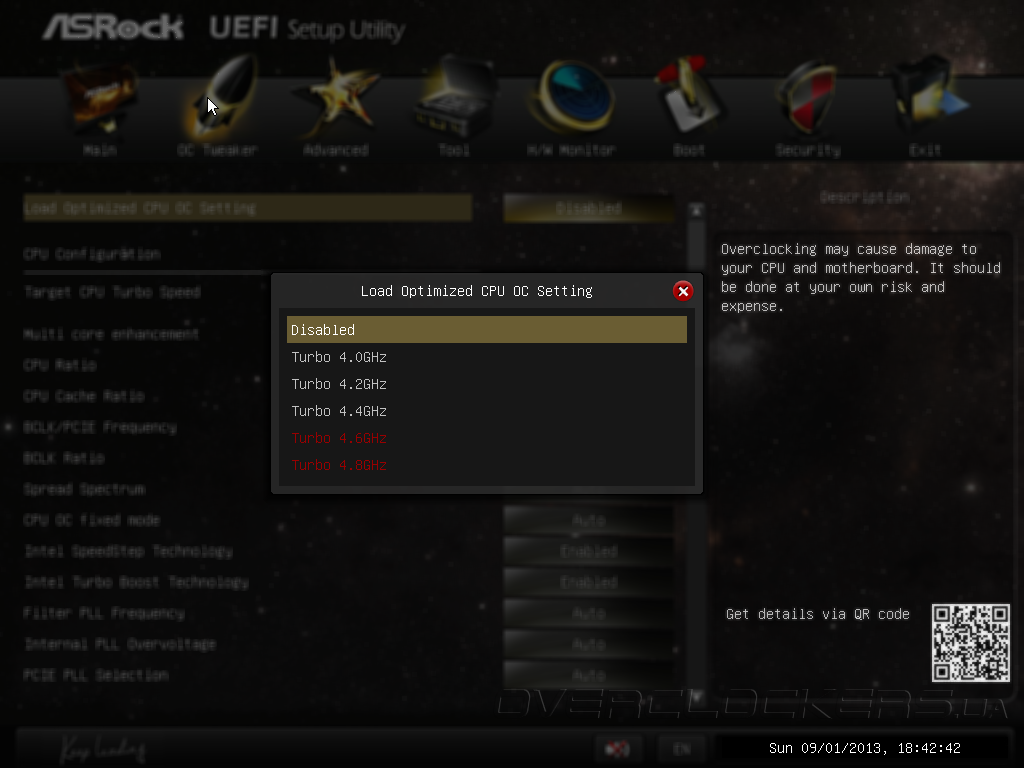

Кроме возможности ручной настройки прошивка предлагает ряд профилей автоматического повышения быстродействия.

ASRock Z87E-ITX

Помимо управления базовой частотой, множителями вычислительных ядер и Uncore-части центрального процессора, прошивка позволяет тонко настроить работу технологии Intel Turbo Boost, а также выбрать профиль X.M.P. для модулей оперативной памяти.

ASRock Z87E-ITX

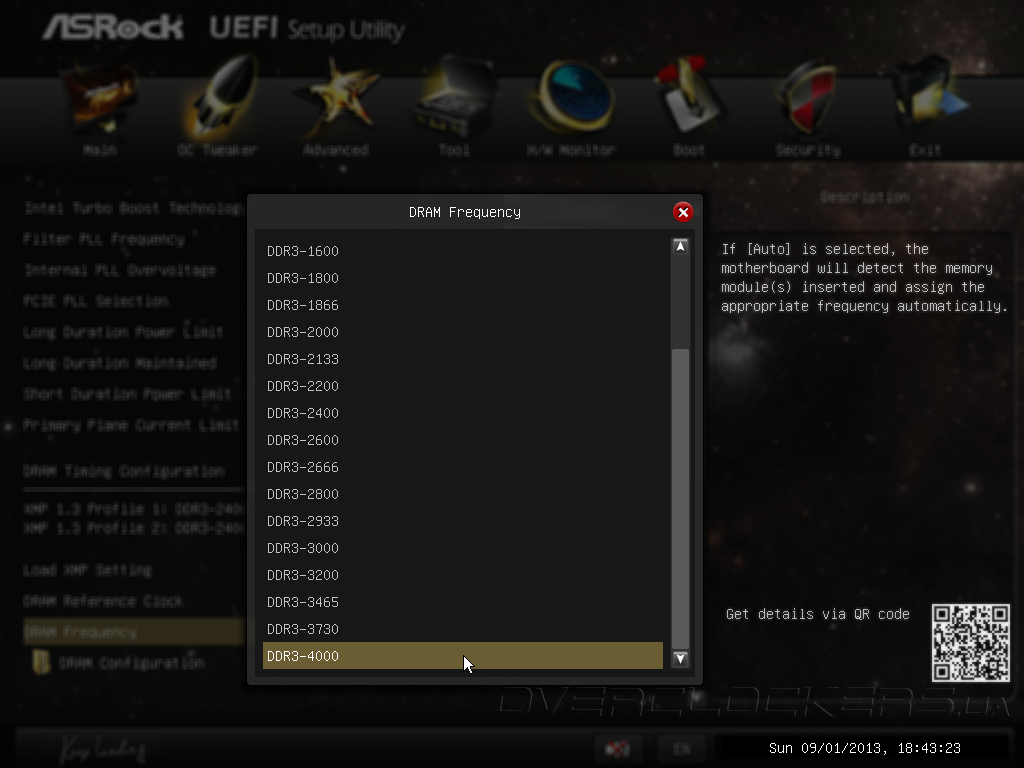

В ручном режиме доступны частоты ОЗУ до 4000 МГц включительно, правда, отыскать комплект, способный работать в таком режиме, как и сам процессор — задача не из легких.

ASRock Z87E-ITX

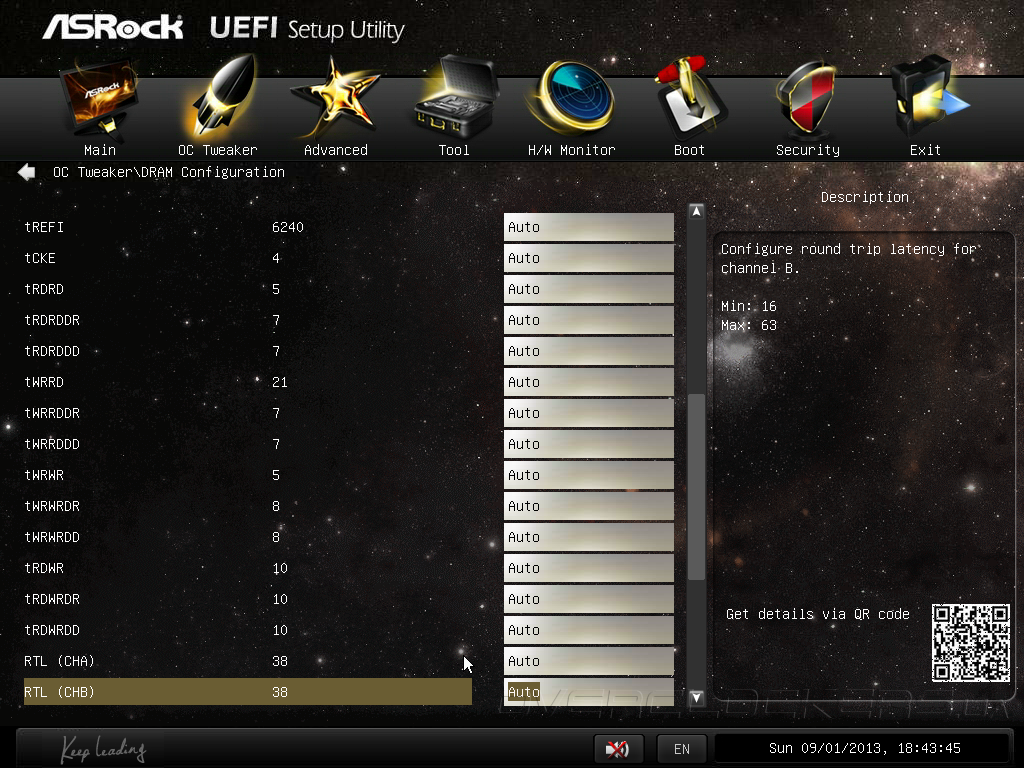

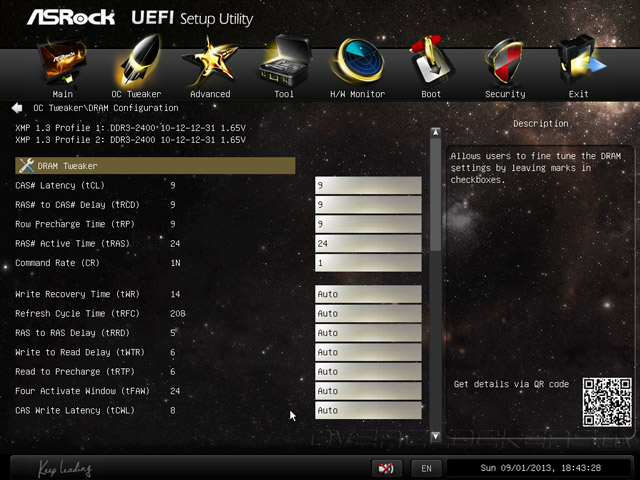

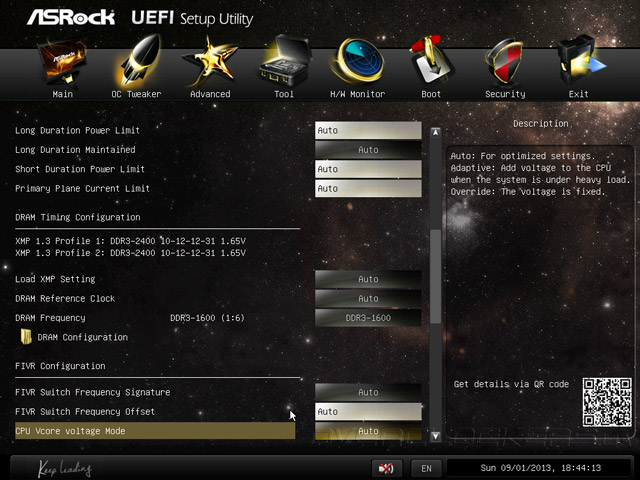

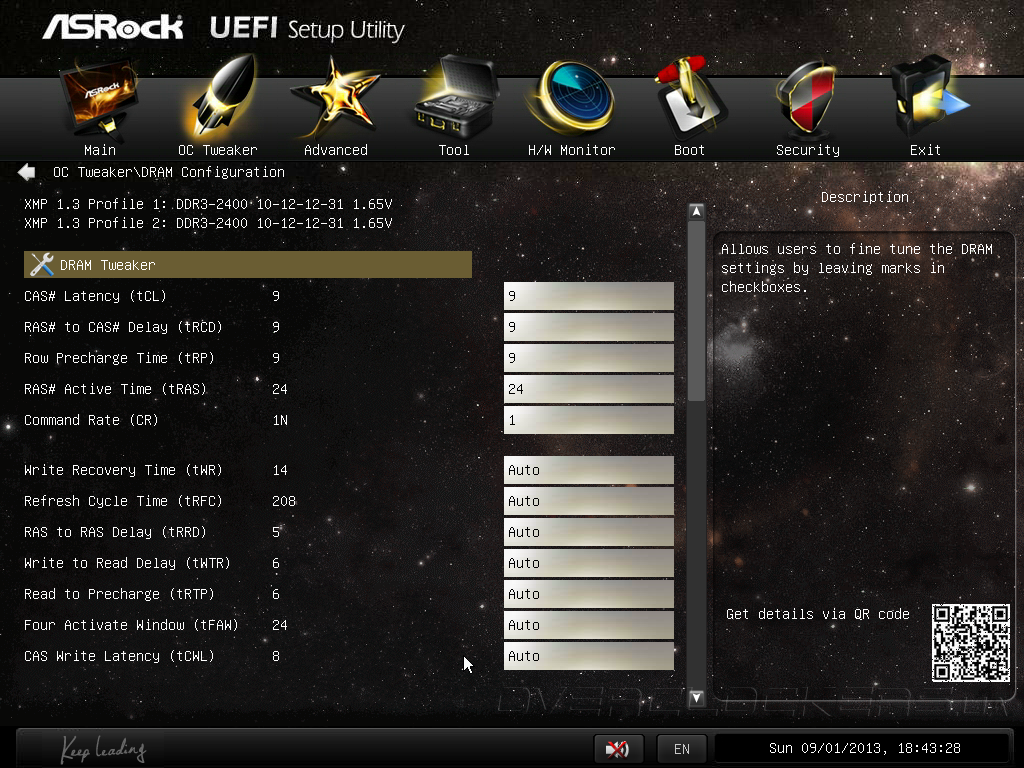

Во вкладке DRAM Configuration настраиваются основные и множество дополнительных таймингов ОЗУ.

ASRock Z87E-ITX

ASRock Z87E-ITX

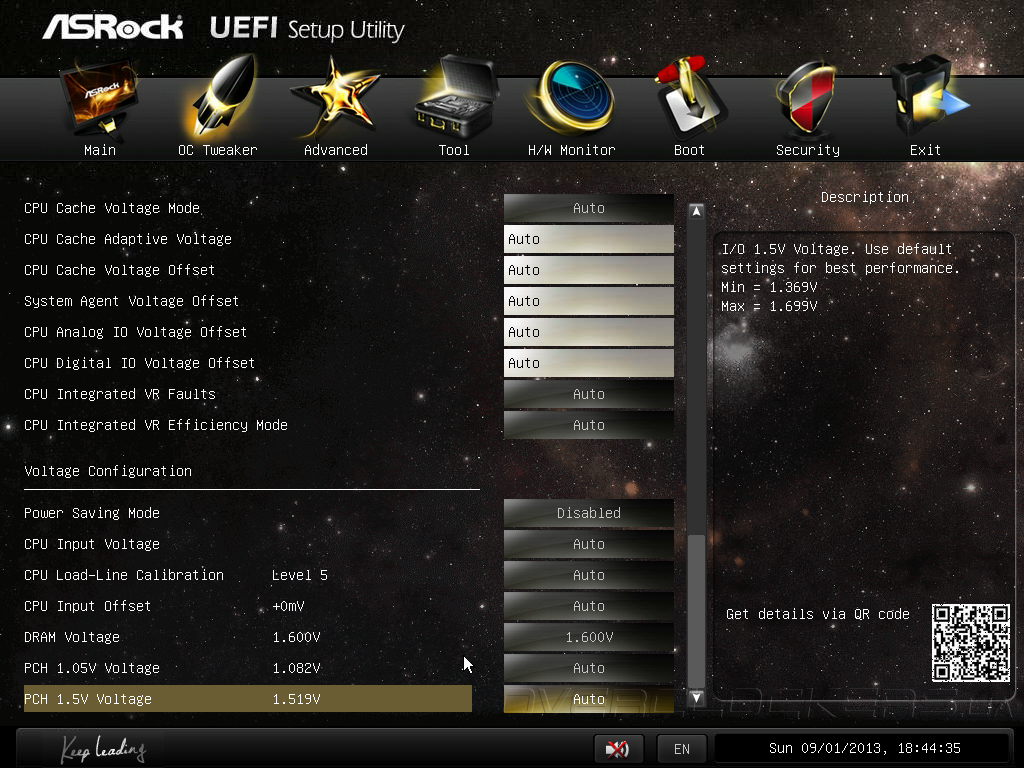

Несмотря на компактные размеры материнской платы, прошивка ASRock Z87E-ITX обладает «взрослыми» возможностями по управлению подсистемой питания.

ASRock Z87E-ITX

В меню настройки регулируются девять напряжений, диапазоны изменения и шаг которых представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
Vcore Override Voltage 0,8–2,0 0,001
Vcore voltage additional offset 0,001–1,0 0,001
CPU Cache Override Voltage 0,8–2,0 0,001
CPU Cache voltage additional offset 0,001–1,0 0,001
System Agent Voltage Offset 0,001–1,0 0,001
CPU Analog Voltage Offset 0,001–1,0 0,001
CPU Digital Voltage Offset 0,001–1,0 0,001
CPU Input Voltage 1,2–2,3 0,01
DRAM Voltage 1,165–1,8 0,005
PCH 1.05V Voltage 0,977–1,322 0,005
PCH 1.5V Voltage 1,369–1,699 0,005

Отметим широкие границы повышения напряжений Vcore и CPU Cache, для которых доступны два режима управления: Override, когда значение задается в явном виде, а также Adaptive, позволяющий указывать прирост к штанной величине и дополнительную «дельту» для Turbo Core.

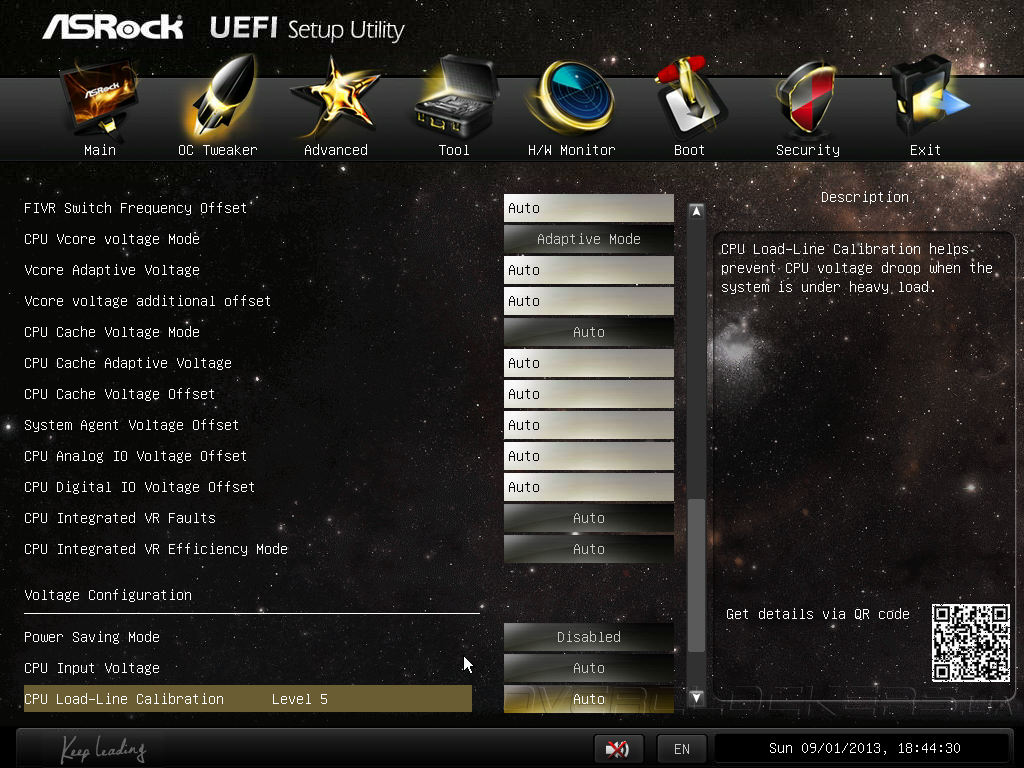

Для регулятора напряжения системной платы можно управлять частотой переключения силовых элементов, активировать опцию CPU Load-Line Calibration, компенсирующую падение напряжения CPU Input Voltage в нагрузке. Здесь же включается режим пониженного энергопотребления Power Saving Mode.

ASRock Z87E-ITX

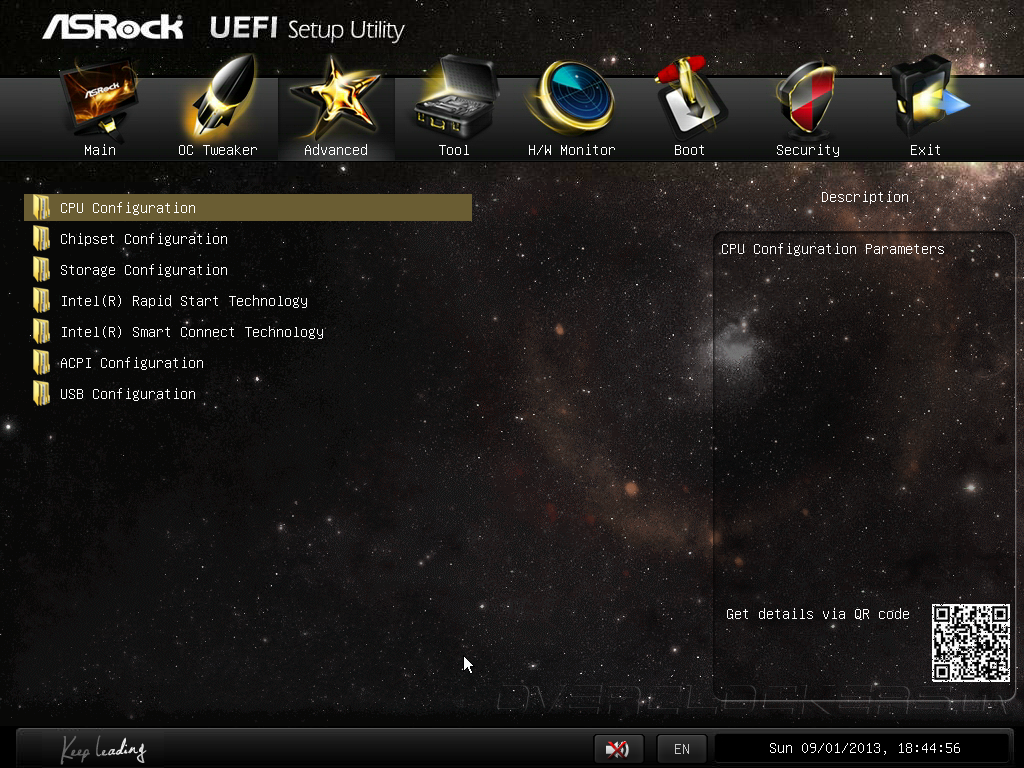

Настройки системной логики и управление функциями расширения сосредоточены в меню Advanced.

ASRock Z87E-ITX

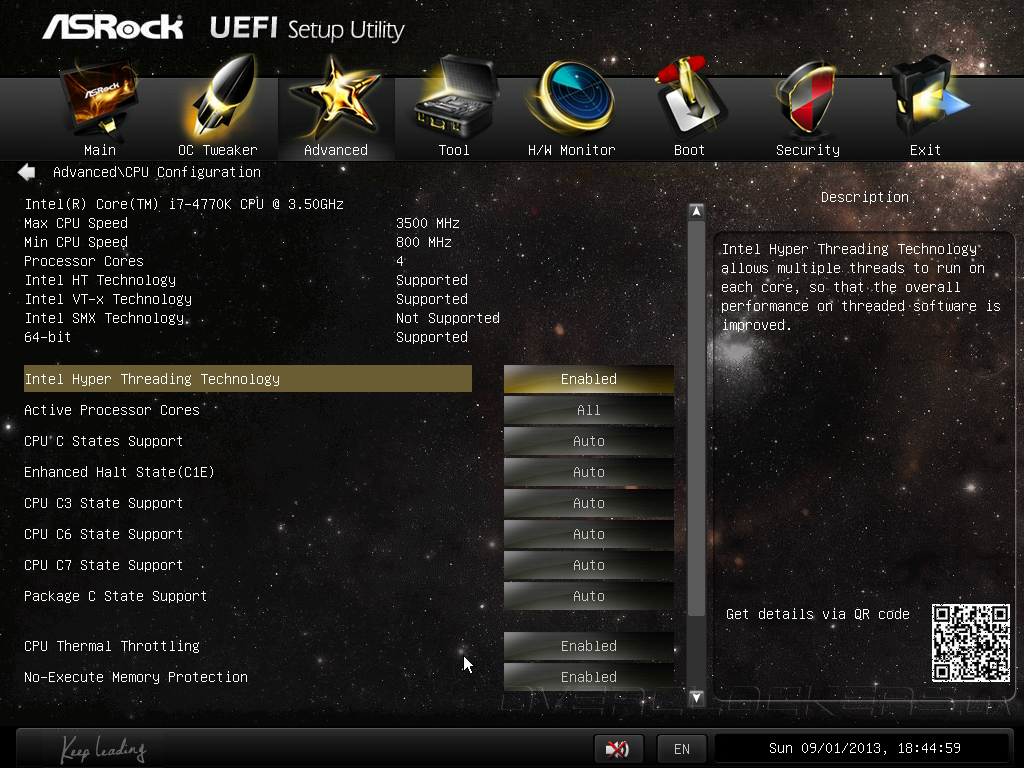

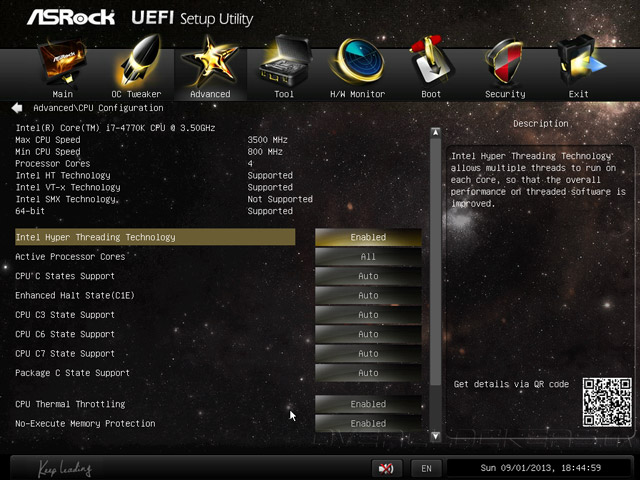

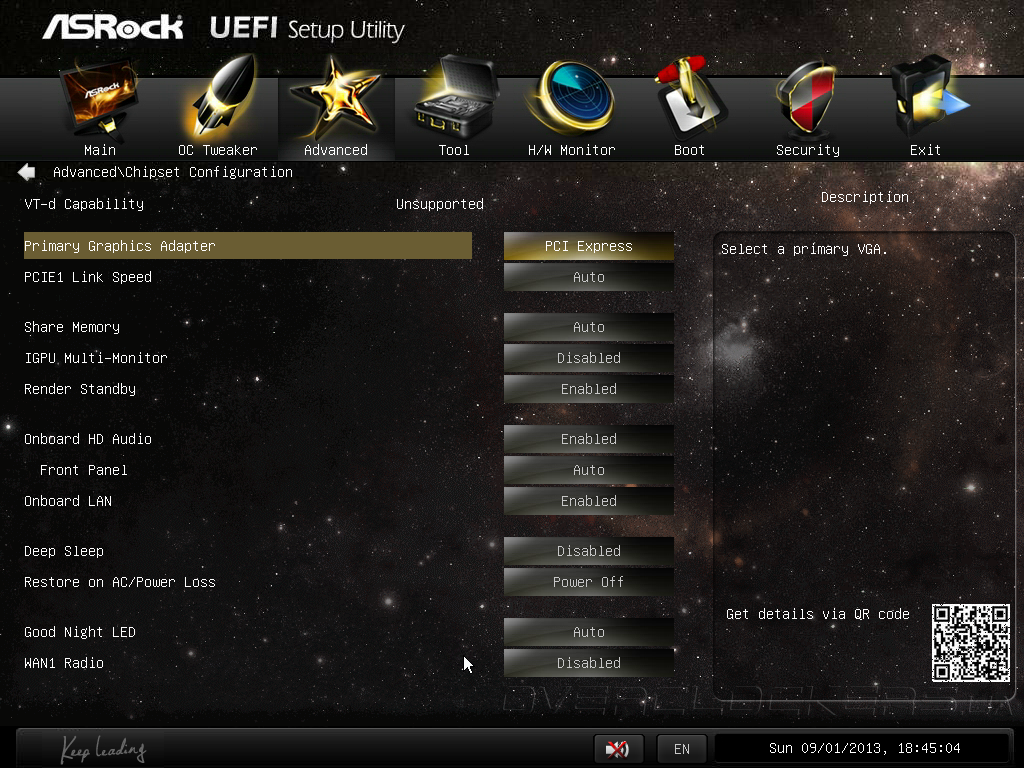

Во вкладке CPU Configuration находятся настройки энергосберегающих технологий и некоторых специфических опций, таких как аппаратная виртуализация, а в подменю Chipset Configuration собрано управление функциями расширения чипсета, интегрированного видеоядра и дополнительных контроллеров.

ASRock Z87E-ITX

ASRock Z87E-ITX

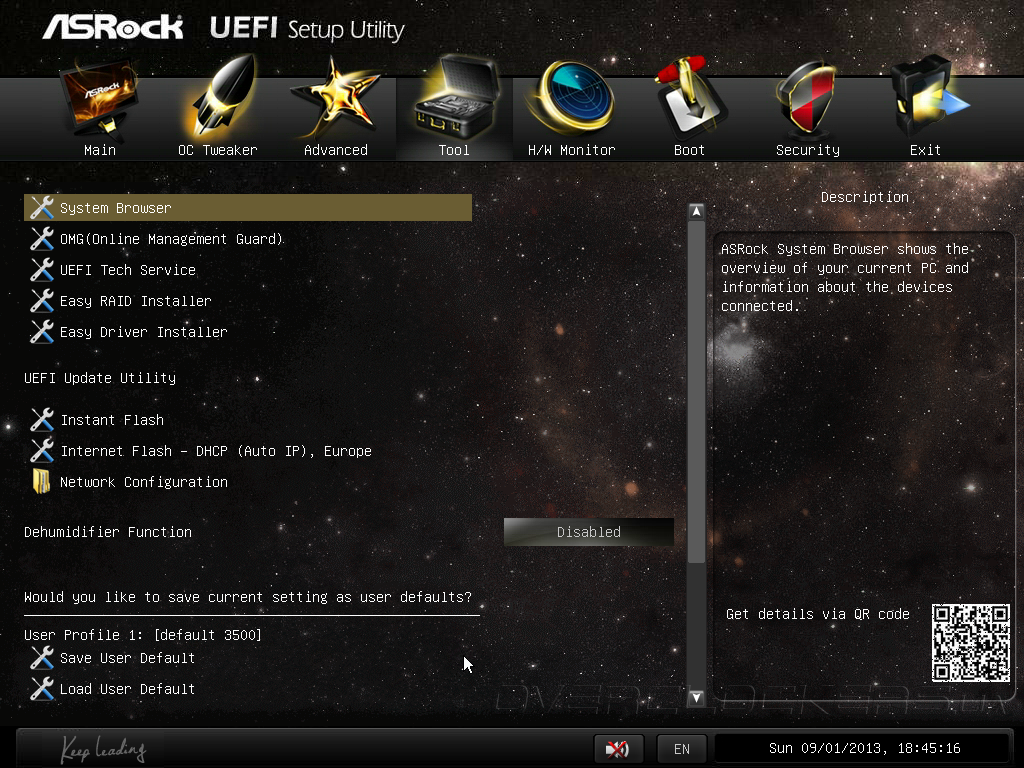

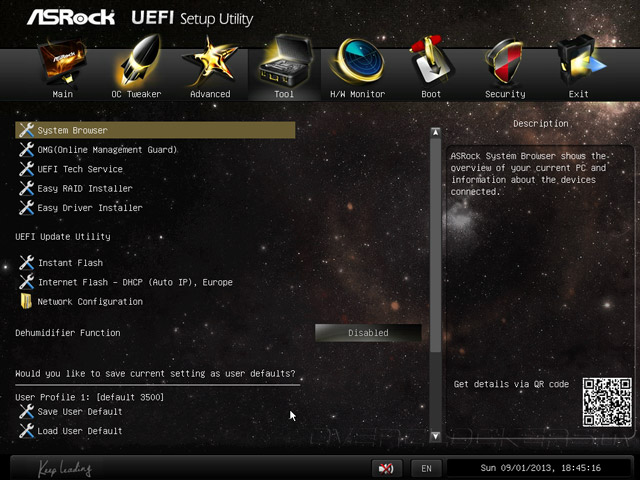

Раздел прошивки Tools предлагает ряд дополнительных инструментов, повышающих удобство работы с материнской платой. Здесь же можно сохранить три профиля с пользовательскими настройками.

ASRock Z87E-ITX

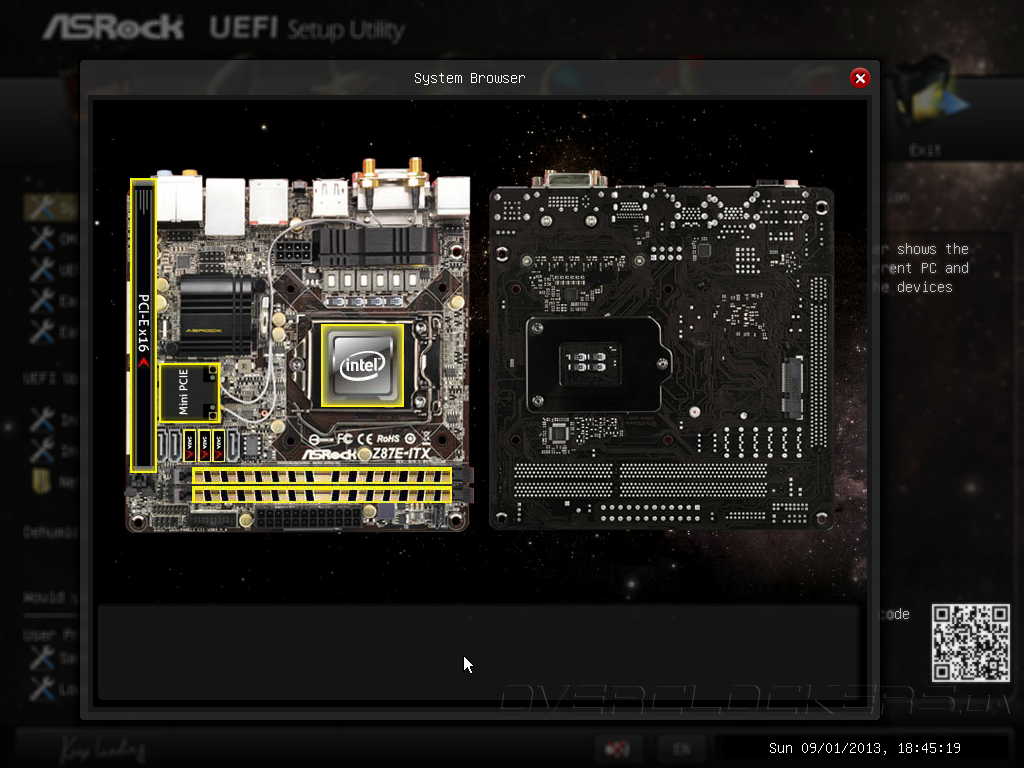

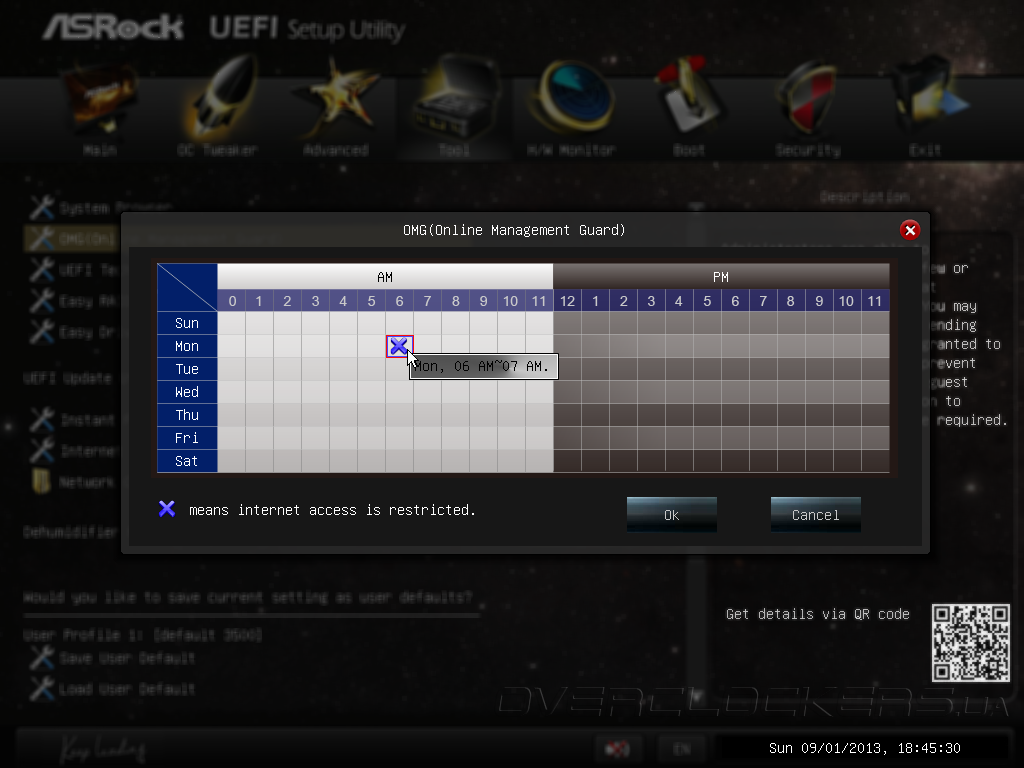

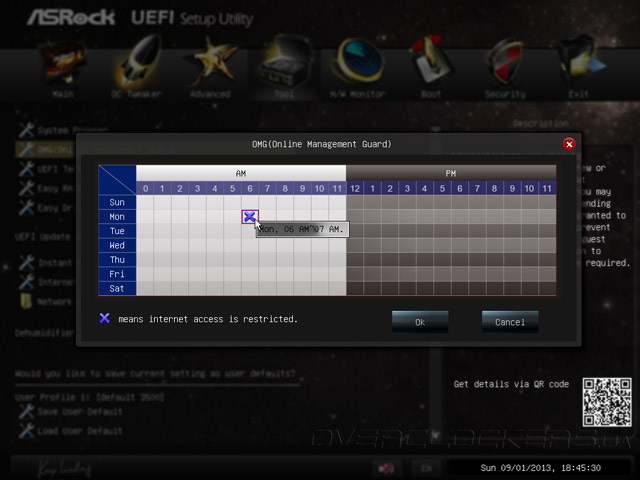

Например, микропрограмма System Browser дает возможность получить подробную информацию об установленных процессоре, модулях ОЗУ, платах расширения, дисковых накопителях и периферийных устройствах, тогда как функция OMG (Online Management Guard) позволяет ограничить доступ по локальной сети по расписанию.

ASRock Z87E-ITX

ASRock Z87E-ITX

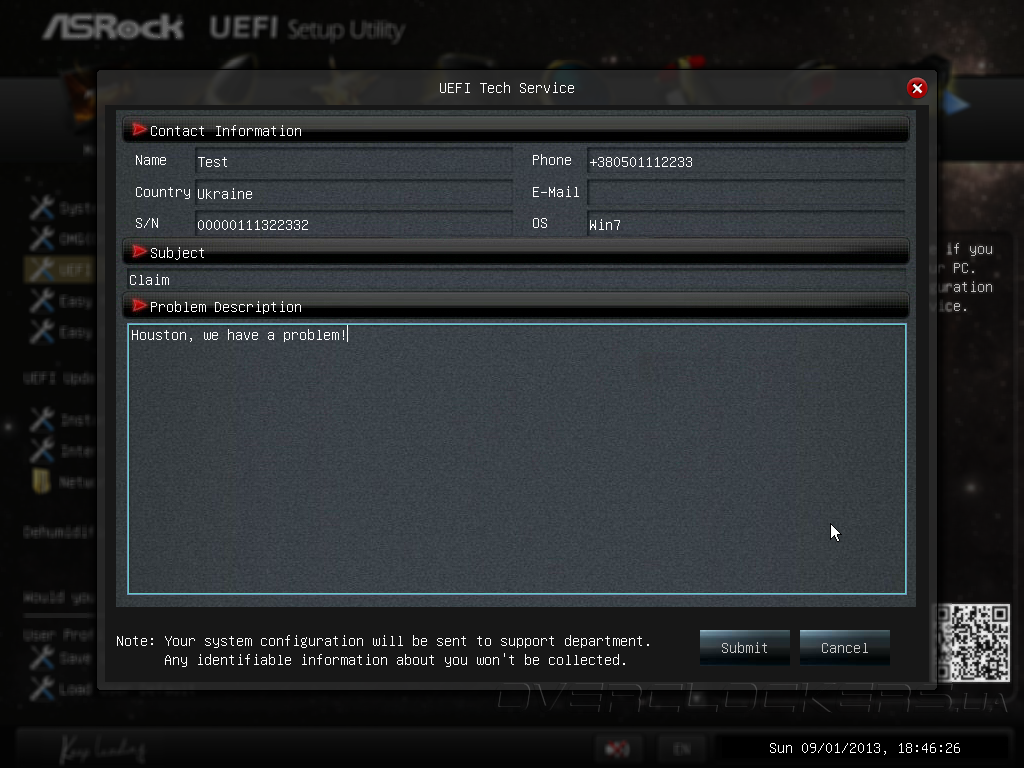

При наличии подключения к сети Интернет Z87E-ITX позволяет не только загрузить свежую прошивку с серверов обновления ASRock, но также воспользоваться функцией Easy Driver Installer, скачав все необходимые драйверы на сменный накопитель, и даже отправить отчет об ошибке в службу технической поддержки поставщика.

ASRock Z87E-ITX

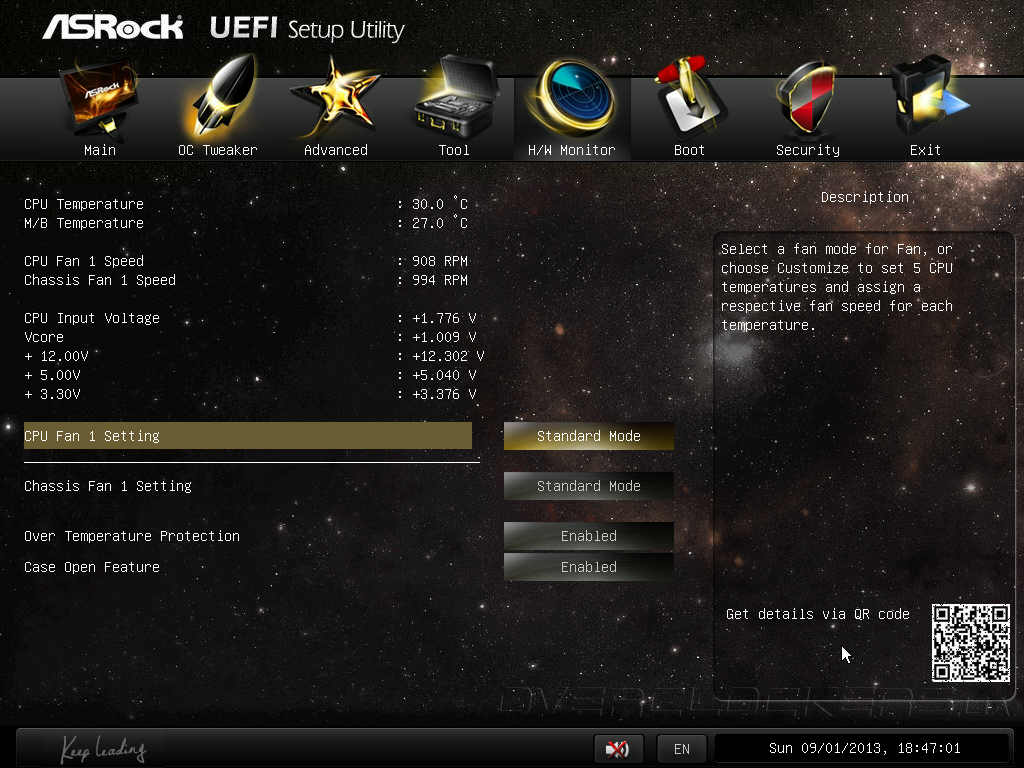

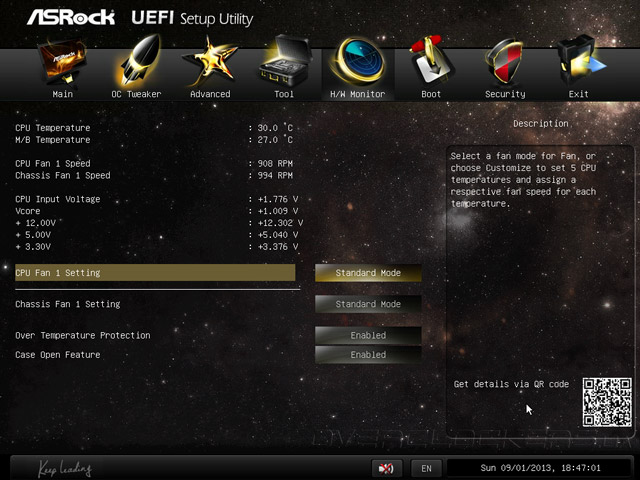

Функции аппаратного мониторинга сосредоточены в разделе H/W Monitor, где выводятся значения двух температур, скорости вращения двух вентиляторов и пяти напряжений.

ASRock Z87E-ITX

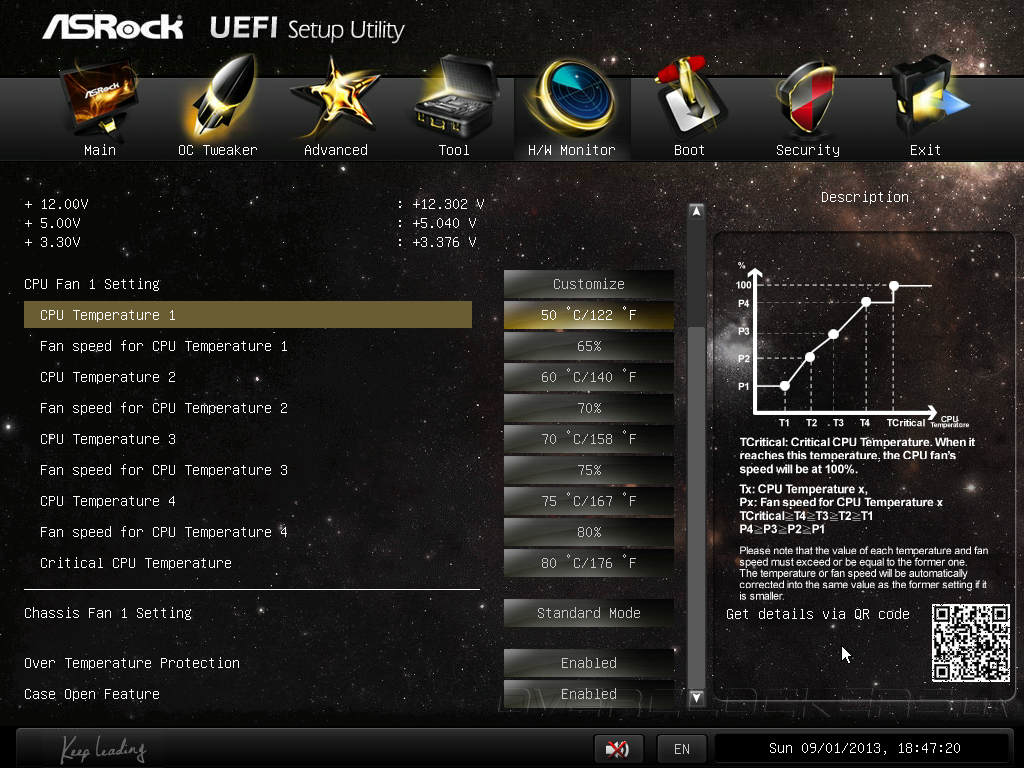

Для крыльчаток двух охладителей предусмотрены несколько предустановленных профилей скоростей вращения, в том числе удобный режим ручной настройки.

ASRock Z87E-ITX


Комплектное ПО

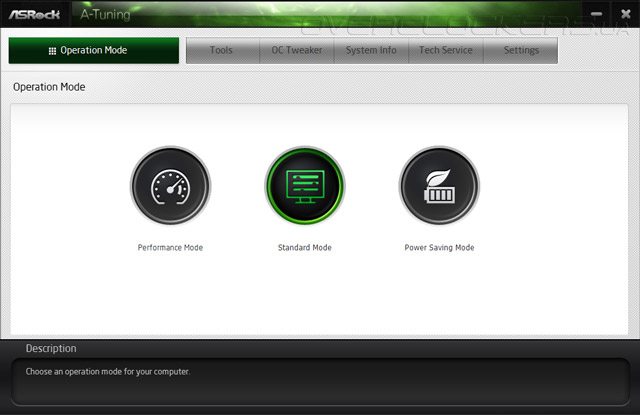

Современные системные платы ASRock комплектуются программным продуктом A-Tuning, который вобрал в себя управление разгоном, функции аппаратного мониторинга, а также ряд дополнительных возможностей. Сразу поле запуска пользователю предлагается выбрать один из трех режимов работы системы: Performance, Standard или Power Saving.

UEFI Setup ASRock Z87E-ITX

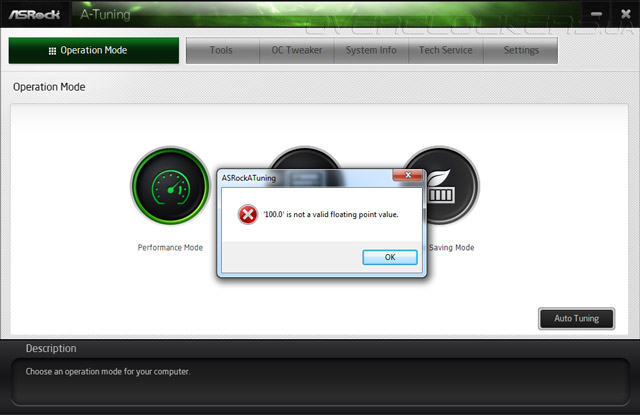

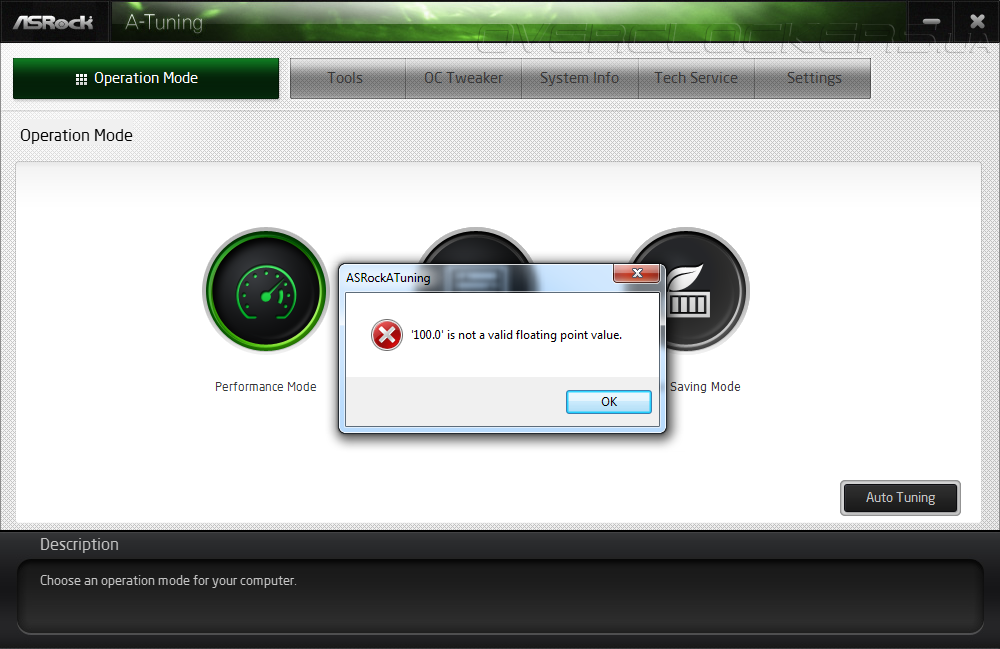

Увы, при попытке активации режима Performance mode, соответствующего автоматическому разгону, A-Tuning выдавала ошибку, в точности, как во время знакомства со «старшей сестрой» героини сегодняшнего тестирования.

UEFI Setup ASRock Z87E-ITX

Несмотря на обновление версии программного обеспечения, недоработка до сих пор не устранена, поэтому, управление разгоном в A-Tuning по-прежнему не работает.

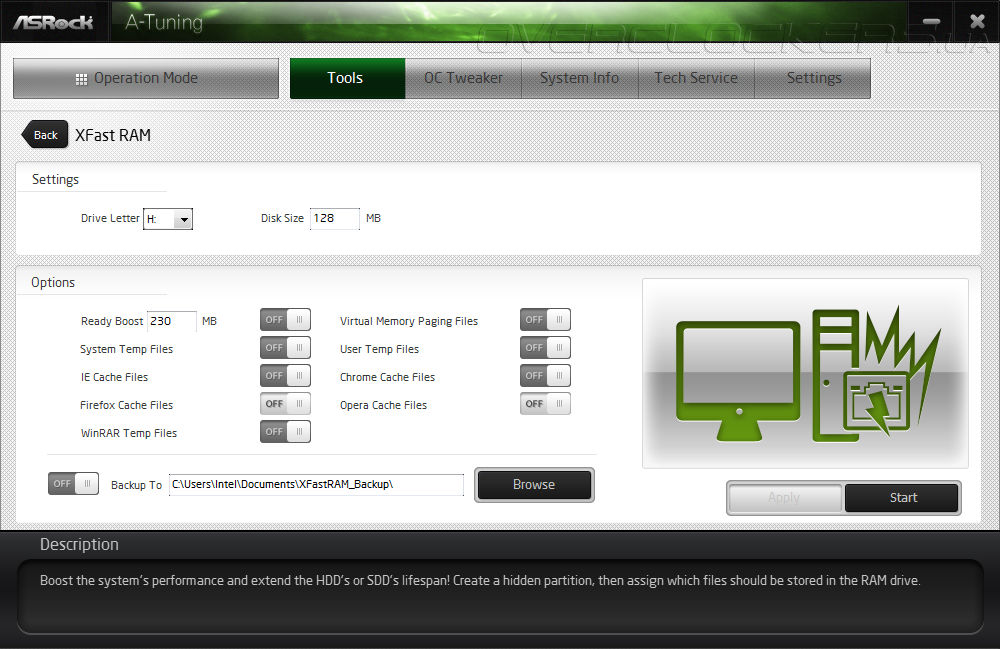

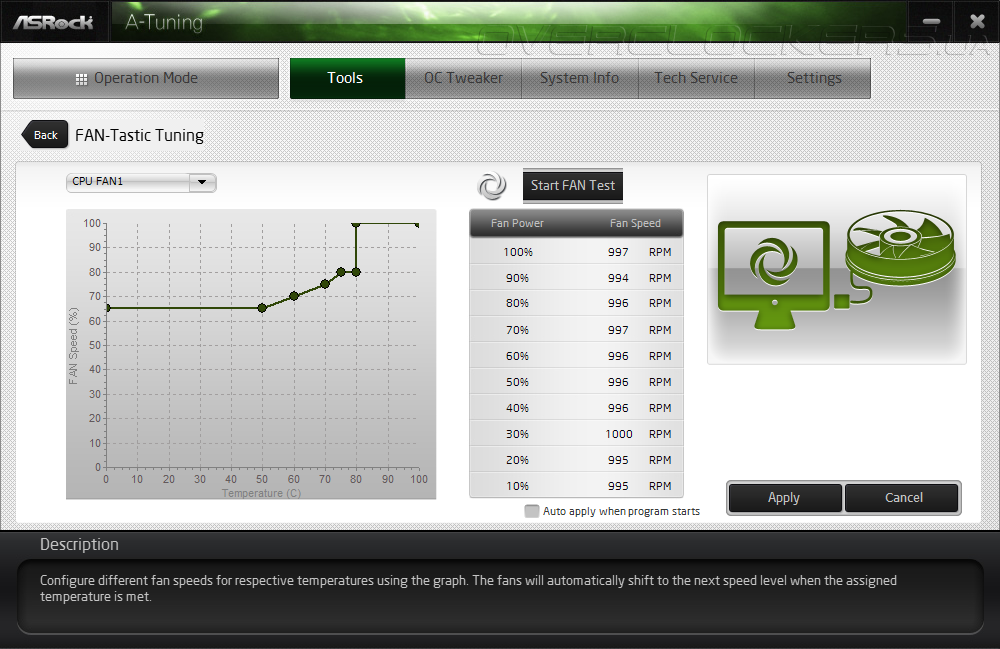

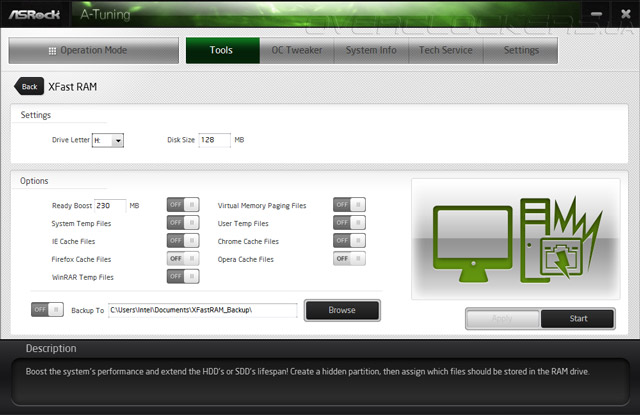

Зато, в полном объеме работает функция XFast RAM, позволяющая создать в области оперативной памяти виртуальный логический диск, а также утилита FAN-Tastic Tuning, которая отвечает за настройку скоростей вращения вентиляторов.

UEFI Setup ASRock Z87E-ITX

UEFI Setup ASRock Z87E-ITX

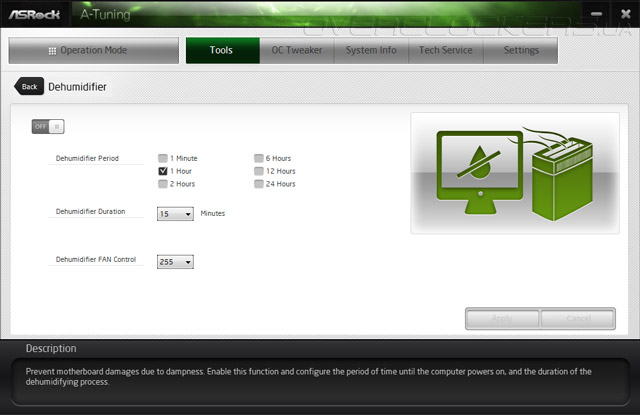

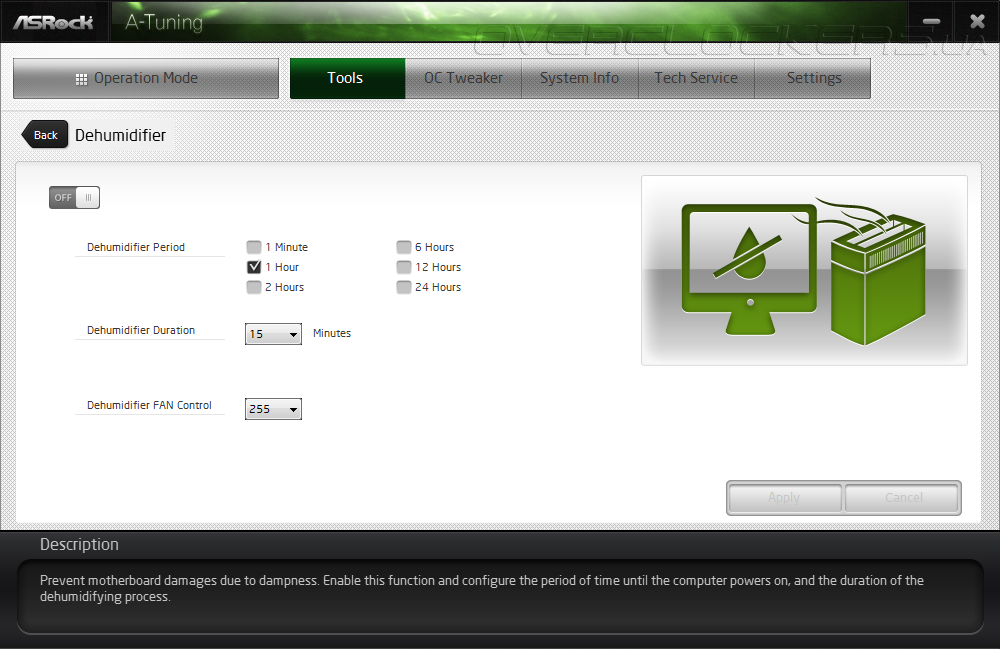

Среди возможностей A-Tuning числится управление функцией Dehumidifier, призванной бороться с конденсацией влаги внутри системного блока путем периодического включения вентилятора.

UEFI Setup ASRock Z87E-ITX

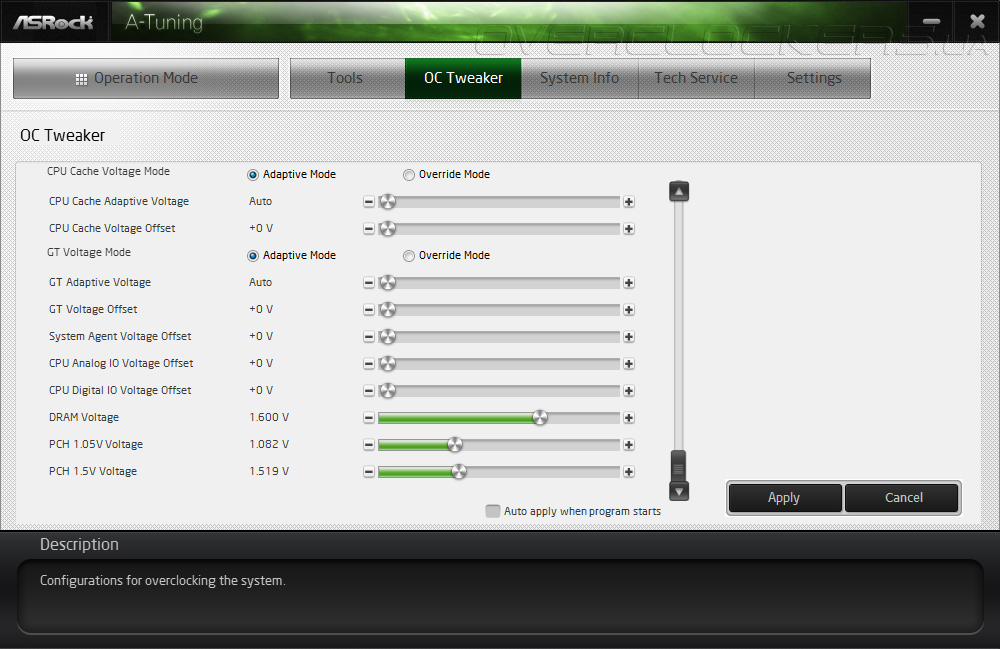

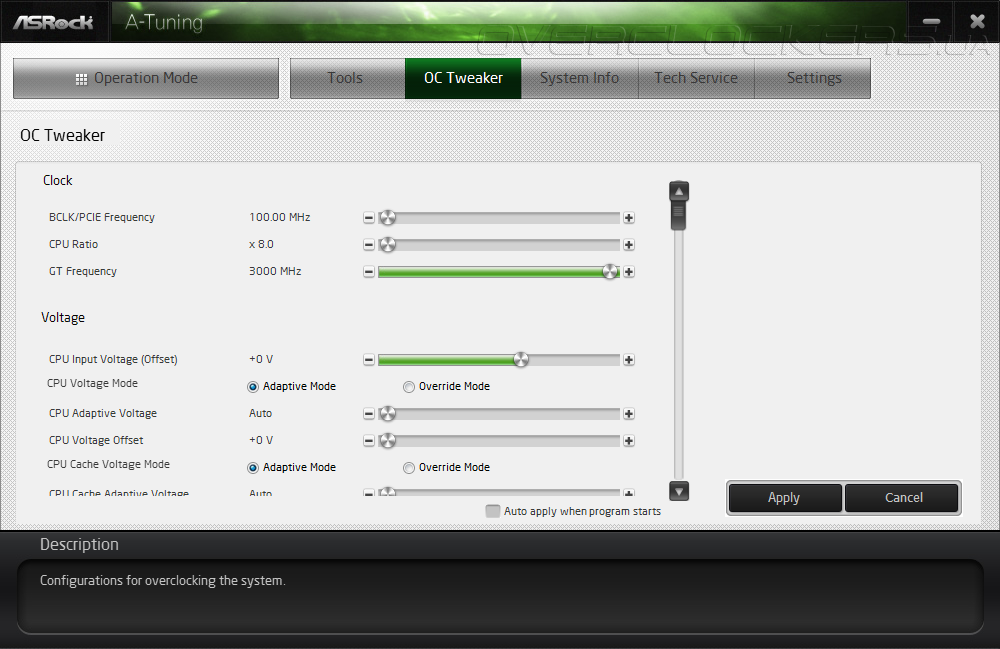

Что касается возможностей разгона, то программа позволяет управлять базовой частотой и множителем центрального процессора, а также регулировать напряжения на всех узлах системной платы. На наш взгляд, утилите не хватает настроек частоты и задержек ОЗУ.

UEFI Setup ASRock Z87E-ITX

UEFI Setup ASRock Z87E-ITX

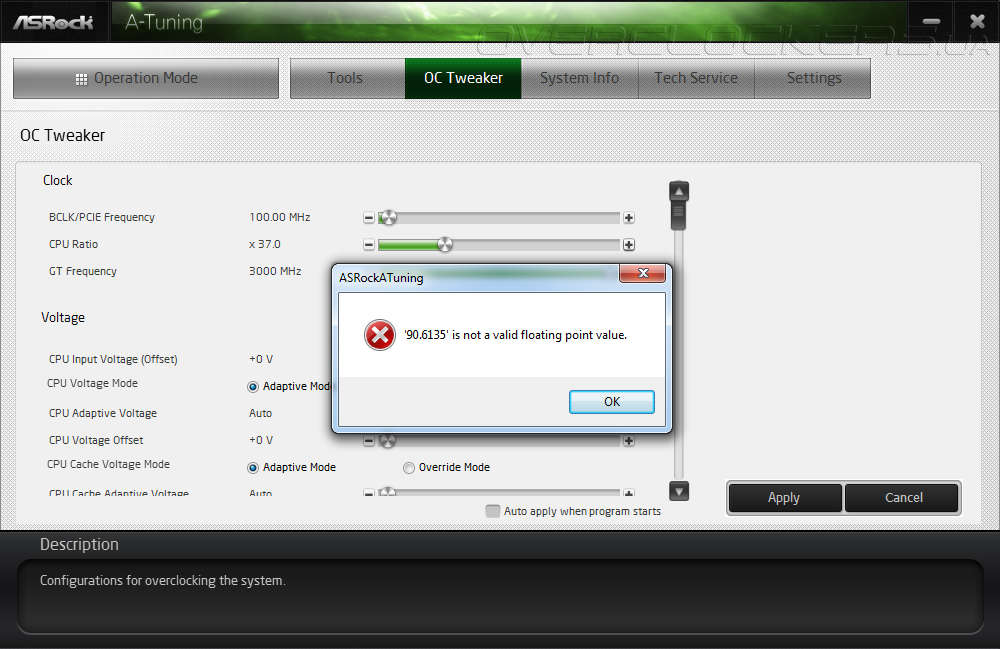

К сожалению, попытка изменения любого параметра вызывает сбой в работе приложения, так что полноценное использовании A-Tuning в настоящий момент не возможно.

UEFI Setup ASRock Z87E-ITX

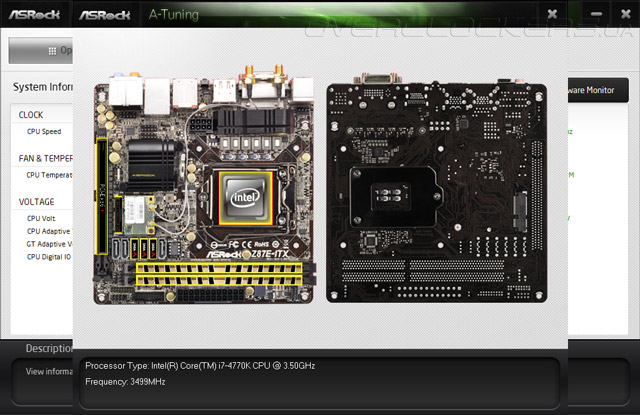

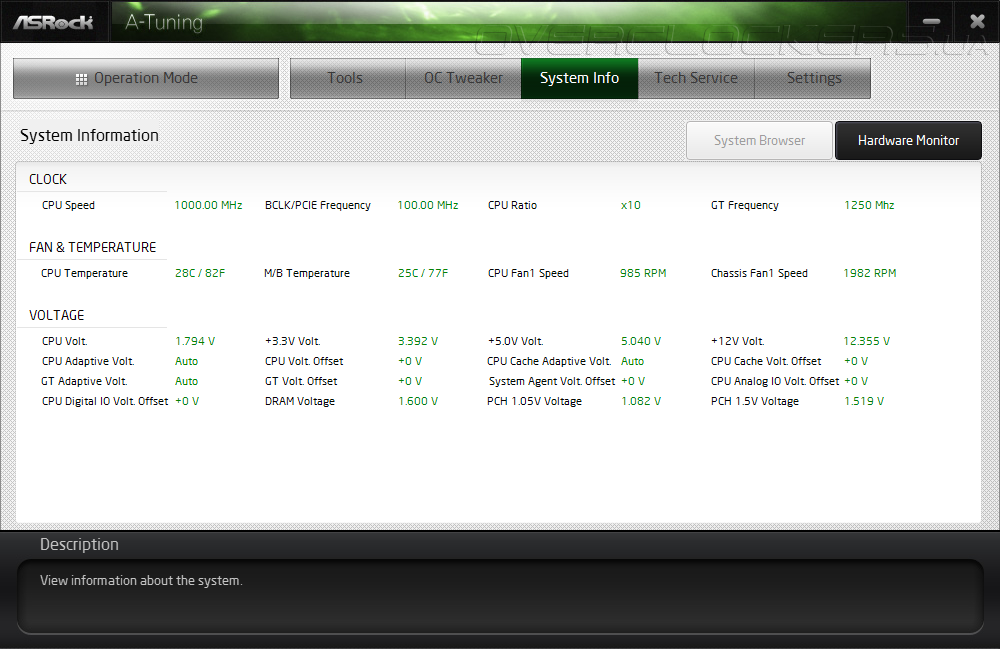

Наконец, в составе программного обеспечения входит модуль аппаратного мониторинга Hardware Monitor, а также утилита System Browser, дающая подробную информацию об установленных в системе компонентах.

UEFI Setup ASRock Z87E-ITX

UEFI Setup ASRock Z87E-ITX
