Обзор материнской платы ASRock Fatal1ty Z370 Gaming K6. Выбор фанатичного энтузиаста

Рассматривая ассортимент материнских плат компании ASRock для процессоров Coffee Lake-S, можно без особых проблем определить лидирующую модель среднеценового сегмента. Именно её мы сегодня будем тестировать. Ниже, по ценовому индексу, расположена очень похожая Z370 Extreme 4. Топология печатной платы у этих продуктов, скорее всего, идентична, а удешевлению у последней подверглись ряд мелочей, которые сегодня мы можем рассмотреть в деталях. Здесь есть: тепловая трубка, соединяющая два радиатора VRM, кнопки управления состоянием системы (и один вспомогательный переключатель), заготовлен также индикатор кодов POST.

Число выходов USB расширено за счёт хаба ASM1074, а пара самых скоростных портов на задней панели работает благодаря наличию контроллера ASM3142. Поскольку ресурсы между компактными M.2 и более традиционными SATA требуется делить, дополнить количественное преимущество над прочими моделями на рынке призван ASM1061, обеспечивающий работу дополнительной пары выходов SATA, таким образом общее число насчитывает восемь штук. Ввиду принадлежности продукта к игровому семейству, в комплекте есть бонусное ПО для звука от Creative. Общие возможности Fatal1ty Z370 Gaming K6 можно изучить по таблице:

Упаковка и комплектация

Вот уже в который раз плата поставляется в одинаково нарядной коробке с броским оформлением, есть ручка для удобства переноса.

Сзади можно детально изучить конкурентные преимущества изделия, они, в первую очередь, кроются в аппаратных возможностях, а вот про ПО есть лишь небольшое упоминание. Снизу расположена схема выходов для задней панели устройства.

Комплект поставки ничем особым не выделяется. Тут есть:

• многоязычная инструкция по быстрой установке;
• руководство по UEFI и F-Stream на английском языке;
• открытка с эмблемой серии (присутствует место для марки);
• диск с драйверами и фирменным ПО;
• наклейка с логотипом компании;
• три крепёжных винта для устройств формата M.2;
• заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
• двойной жёсткий мостик для организации SLI;
• четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов.

Внешний вид

Устройство выполнено в обычном формате типа ATX, есть десять точек для фиксации положения в корпусе. Имиджевую составляющую изделия подчёркивает подсветка, расположенная в трёх разных секторах: под охладителем PCH, у звукового кодека и в накладном козырьке над портами ввода-вывода. Ещё допускается подключение внешней ленты RGB LED.

Сзади имеется немало электронных компонентов, в том числе есть часть из схемы стабилизатора напряжений. Проблем совместимости с усилительной пластиной от используемого кулера не было никаких.

Радиатор у чипсета огромный, больше выполняющий роль привлечения внимания, но и как охладитель он также справился с обязанностями без замечаний.

Есть два посадочных места под габаритные устройства формата M.2, длина в одном случае ограничивается восемью сантиметрами, а во втором существенных ограничений уже нет.

Гнёзда SATA, работающие не от хаба, выделены посредством маркировки, а ещё неподалёку распаян сам чип.

Все колодки под кабели USB на плате поперечного типа, всего их шесть, по три штуки на каждое из поколений.

Линии PCI-E от ЦП могут делиться поровну между двумя верхними полноформатными слотами, а нижнее работает от PCH.

Звук основан на старшем кодеке Realtek, имеется вспомогательный ОУ и небольшое число особых конденсаторов. Также на фото можно заметить три направленных вверх светодиода RGB. Они подсвечивают надпись на декоративном элементе.

Плата не позиционируется производителем как тестовый стенд для оверклокинга, настройки CMOS при необходимости придётся сбрасывать замыканием пары контактов. А вот упрощённую активацию XMP реализовали простым переключателем. Индикатора для подтверждения активного статуса нет.

Есть подтверждающий работу светодиод у каждой из двух микросхем с прошивками, рядом имеется контактная пара, замыкая которую можно убедиться в изменении приоритета среди этой пары. Напомню, второй чип задуман как запасной, для случая, когда что-то не так будет с основным. Процедуру опроса оборудования можно контролировать при помощи индикатора кодов POST, он имеет красный оттенок свечения, а в режиме работы операционной системы свечение полностью исчезает.

Кнопки старта и перезагрузки помогут при испытаниях в «полевых условиях», а внутри корпуса от них проку немного. В обе вмонтировано по индикатору красного оттенка свечения.

Подсистема питания выглядит убедительно, проблем при установке системы охлаждения не было никаких.

Основным ШИМ-контроллером выступает ISL69138 от Intersil Corporation. Он умеет работать с двумя напряжениями по любой формуле с привлечением семи каналов. C тыльной стороны распаяны семь внешних драйверов ISL6596. Силовые сборки производства ON Semiconductor именуются как FDPC5030SG. Всего их двенадцать штук, такое число без остатка на семь поделить трудно, но всё объясняется достаточно легко: для формирования напряжения ЦП используют пять каналов с удвоенным числом элементов в составе каждой «фазы», а для напряжения ГП выделили два канала, по одной сборке в каждом. Ещё пара дросселей использованы для напряжений CPU IO и SA.

Приём использования теплотрубки с возвышением относительно оснований радиаторов используется инженерами давно, он довольно спорный, но лучше так, чем вообще без сообщения охладительных мощностей. С площадью термопрокладок нет никаких проблем.

Пусть задняя панель и заполнена полностью, её вид, на мой взгляд, достаточно спорный как для лучшего игрового продукта в среднем ценовом диапазоне. Прежде всего — мало выходов USB, их всего шесть, к тому же один новый, симметричный. Видимо именно поэтому на плате предусмотрено целых шесть контактных площадок под корпусные кабели. Как минимум удивительно выглядит присутствие выхода D-Sub, учитывая необходимость использования для него дополнительной обвязки на плате (современные ЦП давно лишились нативной поддержки такого интерфейса). Больше похоже на панель недорогой платы вроде Pro4, но оставим такие шаги на совести разработчика. А ведь два поколения назад, ещё к ASRock Fatal1ty Z170 Gaming K6, уже не было никаких замечаний. Установка кронштейна под антенные выходы беспроводного адаптера обусловлена рядом расположенным посадочным местом под модель типа 2230 и гнезда M.2 (Key E).

Возможности UEFI

Обновить прошивку можно несколькими способами, я использовал утилиту Instant Flash.

Как и прежде, предусмотрен базовый режим работы с настройками, называемый Ez Mode. Переработали, пожалуй, только цвет темы оформления, а до ошибок не добрались (до сих пор видно надпись «TUBO», вместо, очевидно, профиля «Turbo»). Впрочем, активировать XMP, установить правильно дату и поменять приоритет загрузочных устройств здесь можно без проблем.

Интерактивная настройка охладителей достаточно удобна, изменений здесь тоже нет.

Внешний вид расширенного меню тоже остался прежним, структура простая и понятная. Есть возможность собрать свой набор переменных для ускорения процедуры наладки системы.

В рубрике OC Tweaker есть три тематические категории для проведения оверклокинга своими силами, а инженерами заготовлены три сценария по автоматическому разгону (один из них — для ГП), текущие настройки допускается хранить в одном из пяти профилей, либо же на внешнем носителе.

Для быстрой настройки схемы работы ОЗУ реализован интерактивный DRAM Tweaker, где посредством мыши можно быстро выделить необходимые значения (опираясь на содержимое SPD и XMP).

Имеется пять профилей LLC для улучшения поведения ЦП в составе системы во время серьёзных нагрузок. Напряжение на нём можно как фиксировать, так и дополнять на определённую заранее величину.

Самые важные переменные собраны в таблице:

Работа прочих составляющих системы зависит от настроек, собранных в рубрике Advanced.

Удивительно, но я не нашёл среди фирменных инструментов интерактивного осмотрщика оборудования, прежде он был достаточно уместен. Зато теперь есть способ заменить содержимое одной микросхемы ПЗУ на другое, из соседнего чипа (видимо, это и есть «аварийный» метод). Наладка подсветки проводится как отсюда, так и с Windows, где для этого потребуется установить особое ПО. А их возможности, в общем, одинаковы.

Температурный датчик на плате всего один, «системный».

У пяти охладителей допускается независимое формирование сценариев работы, выбирать можно как среди готовых профилей, так и составлять собственные. На трёх из пяти выходов работает автоматическое определение типа оборудования, а для двух с ним можно определиться самому. На мой взгляд, число «пять» — не самое завораживающее, а выбор под опорную температуру лишь двух параметров делает конкурирующую продукцию привлекательнее в этой сфере возможностей. Об использовании внешних датчиков речь не идёт вообще. Модуль Fan Tuning откалибрует устройства так, чтобы точно был понятен их минимальный работоспособный порог (когда крыльчатка ещё вращается).

Продолжительность этапа определения оборудования хорошая, можно в работу системы не вмешиваться, но при желании нужно обратиться к странице настроек Boot.

Комплектное ПО

Программное наполнение игровых продуктов у компании ASRock достаточно однообразно, оно не меняется, равно как и внешний вид UEFI. Список стандартный:

Проверим работоспособность самых важных программ, а с остальными можно познакомиться, изучая наши прошлые материалы. Итак, все фирменные (и не только) утилиты собраны в одном месте. APP Shop может помочь с загрузкой и установкой программ, в том числе он способен оповестить о выходе обновлений, это в равной степени относится и к драйверам.

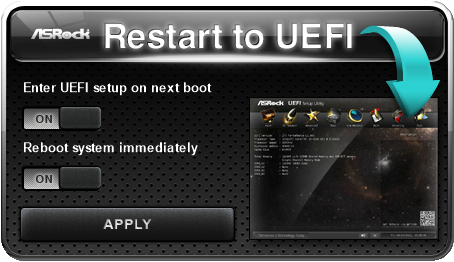

Небольшая и удобная утилита Restart to UEFI поможет с моментальным входом в UEFI сразу после перезагрузки системы. Работает исправно.

Фирменные профили по разгону можно активировать при содействии F-Stream Tuning Utility. Кроме того, она позволит менять некоторые параметры (например, основные напряжения) «на лету», также здесь можно сформировать несколько профилей и активировать их (в дальнейшем), используя горячие клавиши. Доступны данные со всех датчиков на плате и модуль по калибровке охладителей. К сожалению, настройка вентиляторов здесь потребует постоянную работу программы. Интерактивного осмотрщика оборудования нет даже тут.

Настройка подсветки мало в чём лучше той, что уже встречалась в составе UEFI.

Первичная наладка звучания проходит в фирменном конфигураторе от Realtek. Как и везде, есть несколько профилей предусиления для наушников, тут от них есть заметный эффект. В целом, формирующееся здесь звучание оказалось очень даже неплохим, как для ALC1220. Все инструменты отлично прослушивались, замечания можно высказать в адрес формирования сцены (не чувствовалась глубина и чёткость позиционирования) и к невыразительному вокалу.

Для преображения звучания или придания ему необходимого (желаемого) окраса предусмотрено особое ПО от Creative — Sound Blaster Cinema 3. Версия давно не менялась, а значит, возможности совпадают с уже ни раз виденными в наших обзорах.

Ещё один давний фирменный компонент — XFast LAN на основе cFosSpeed. Оба сетевых адаптера утилитой воспринимались без проблем.

Тестовый стенд

В состав стенда вошли:

• процессор: Intel Core i5-8600K (3,6 ГГц);
• кулер: Cryorig R1 Ultimate;
• термоинтерфейс: Noctua NT-H1;
• память: G.Skill TridentZ F4-3200C15D-16GTZKO (2x8 ГБ, 3200 МГц, 15-15-15-35-2T, 1,35 В);
• видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
• накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
• блок питания: SilverStone SST-ST65F-PT (650 Вт);

• операционная система: Windows 10 Pro x64;
• драйверы: Intel Chipset Software Installation Utility (10.1.1.44), Intel Management Engine Interface (11.7.0.1037), Intel IGP Driver (22.20.16.4785), Intel Rapid Storage Technology Driver (15.8.1.1007), GeForce 385.69 (22.21.13.8569), PhysX 9.17.0524.

Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

• AIDA64 5.92 (Cache & Memory benchmark);
• Super PI 1.5 XS;
• wPrime 2.10;
• x265 HD Benchmark;
• Maxon Cinebench R15;
• POV-Ray 3.7.0;
• LuxMark v3.1;
• Futuremark 3DMark 13;
• DiRT 3 Complete Edition (1.2.0.0);
• Hitman: Absolution (1.0.447.0);
• Grand Theft Auto V (1.0.877.1);
• Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Результаты тестирования

Перед началом замеров все настройки устанавливались в начальное положение, активировался лишь профиль XMP.

При выполнении тяжёлых задач частота процессора составляла 4,1 ГГц, таким образом, испытуемая встаёт в один ряд с уже рассмотренной MSI Z370 Gaming Pro Carbon AC, а на обеих протестированных платах от ASUS формула равнялась 4,3 ГГц вне зависимости от типа нагрузки.

Быстродействие памяти находится на высоком уровне.

Использующий шесть потоков wPrime работал медленнее, чем на других устройствах.

Cinebench отработал немного быстрее, чем с платой от MSI.

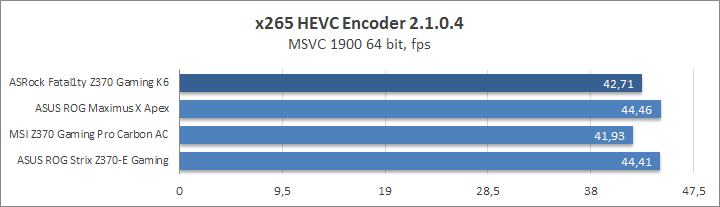

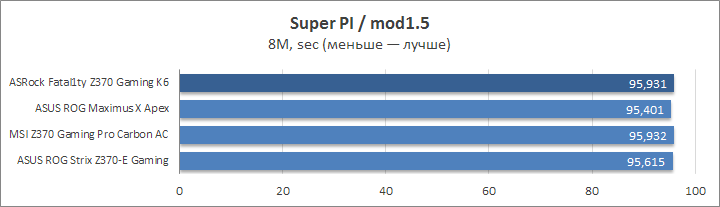

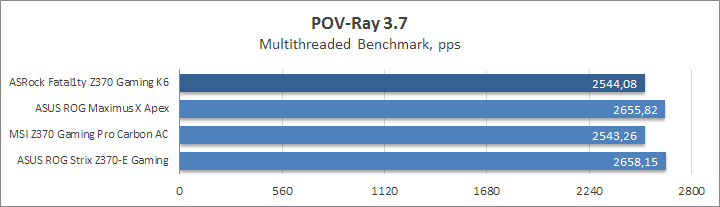

В целом, по видимым результатам прослеживается сниженная частота ЦП в целом ряде тестов.

Такая же закономерность есть и в Fire Strike, особенно ярко это видно в подтесте Physics.

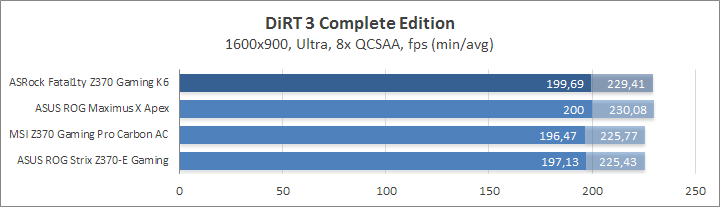

Направленный на изучение поведения DRAM бенчмарк в DiRT 3 показал полное отсутствие проблем.

Результаты в Hitman: Absolution потребовали дополнительных анализов режима работы испытуемой. При низких графических настройках кадровая частота была обычной, но с повышением требований к картинке происходило явное снижение производительности. Часто подобное поведение описывается фразой «игра фризит» (от англ. freeze — замораживание). Эксперименты со всеми доступными прошивками ничего не поменяли. Как оказалось, проблема кроется в частоте процессора. Итак, в проводимом первым тесте с ней проблем нет:

Использовался MSI Afterburner с его возможностями наблюдения за параметрами системы (OSD). Высокие графические настройки увеличивают нагрузку на ГП, и, по всей видимости, разгружают ЦП. В этот момент плата стремится всеми способами активировать энергосберегающие технологии (вывод основан лишь на догадках автора). Картина получается следующая: частота постоянно меняется, отчего общая продуктивность работы незамедлительно страдает:

Конечно же, вмешательство в настройки UEFI и/или разгон процессора ситуацию изменят коренным образом. Можно активировать режим «Высокой производительности» системы средствами Windows 10, минимальное состояние работы ЦП станет равно 100%, иными словами, частота прекратит снижаться.

Для приведения результатов в норму этого оказалось достаточно:

Поведение испытуемой в GTA V было равнозначным прошлому случаю.

C последними похождениями Лары Крофт ситуация плачевна при любых графических настройках. Но способ «лечения» уже был озвучен выше.

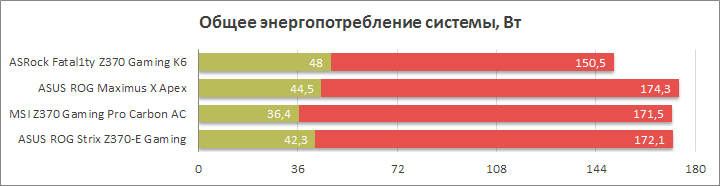

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (29.3). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

Картина получилась крайне любопытной. В простое новинка показывает самые большие аппетиты к розетке, а при нагрузке — наоборот. Объясняется это заметно более низкими действующими уровнями напряжений на ЦП. В зависимости от задачи напряжение равнялось 1,12–1,136 В. Это лишь слегка выше штатных для нашего образца Core i5-8600K 1,07 В. Активное состояние XMP приводит к повышению IO и SA до 1,216 и 1,272 вольт, это — явно избыточный уровень. На модулях памяти оно равнялось 1,368 В.

Разгонный потенциал

Наш процессор работал со штатным термоинтерфейсом, нанесённым под теплораспределительной крышкой, образец — инженерный.

Вначале убедимся в работоспособности фирменных сценариев по разгону. Первый — Optimized CPU OC Setting, выберем максимальный уровень, предлагаемый там, он равен 4,8 ГГц. Разгоняются ядра по общей формуле, а память работает в штатном режиме. Из дополнительных мер отмечу равный семи коэффициент AVX Ratio Offset. Напряжение фиксируется на уровне 1,41 В вместе с максимальным значением LLC.

Система работает на грани перегрева уже с несложной нагрузкой вроде Cinebench, а запуск LinX (даже со специальным множителем) моментально активирует троттлинг. Впрочем, высокая температура — единственная проблема, программы работали без сбоев.

При установке дискретной видеокарты остальные профили по разгону из UEFI пропадают, но найти их можно в утилите F-Stream. Так, второй сценарий называется Advanced Turbo, проверим старший профиль Gear 2. Видим лёгкий разгон памяти (2400 МГц) и 4,6 ГГц для процессора при зафиксированных 1,35 В. Настройки запоминаются в UEFI, то есть подобный профиль не будет работать исключительно при активированной утилите в среде ОС.

Схема задержек имела экзотический вид — 15-15-15-40-2T. Нагрев процессора в Cinebench был намного меньше, система функционировала исправно. А для LinX напряжение всё равно оказалось очень большим.

Полную стабильность при разгоне BCLK удалось зафиксировать на уровне 352 МГц, в том числе нормально проходил этап «холодного старта».

Фиксировались только основные переменные, так же, как и при тестах других плат.

Верхней «воздушной» границей разгона нашего ЦП является отметка 5,3 ГГц, с её подтверждением заминок не было.

Для увеличения напряжения потребовалось прибавить 160 мВ с привлечением метода offset. В этом режиме исправно работают простые тесты вроде 7-Zip и Cinebench.

Высокий нагрев процессора в LinX требует заметных уступок как в напряжении, так и в зависимой от этого параметра частоте. Здесь максимальный режим сформировал набор из 1,2 В и 4726 МГц. Это не позволило нашему Core i5-8600K перегреваться, а расчёты выполнялись без ошибок.

Хорошо проявил себя первый из профилей LLC — с ним не было существенных проблем с питанием CPU. Однако финальный результат оказался заметно ниже, чем с другими платами, довольно трудно объяснить, что именно повлияло на него.

Быть может, косвенным ответом станет изучение потребления энергии различными стендами. Тут нужно констатировать установку (анти) рекорда, границы равнялись (без учёта фонового всплеска) 50–244 Вт. Для напряжения 1,2 В — излишне много. И не сказать, что много энергии ушло в тепло, ведь максимальный разогрев участка VRM составил 76 °C, верхняя часть платы грелась до 62 °C, а радиатор в верхней точке (без демонтажа козырька) — всего до 43 °C.

Удивила плата на этапе разгона памяти. Используя комбинацию из питающего напряжения величиной 1,5 В и набора основных задержек вида 16-18-18-28-2T, мне удалось выйти на уровень 4133 МГц, что для нашего комплекта является рекордом. Вместе с этим не потребовалось существенного снижения процессорной частоты, как это было с двумя из трёх прежде протестированных плат. Сопутствующие IO и SA повышались до 1,17 В (установленными отметками в UEFI были 1,15 В).

Система вела себя полностью стабильно. Ценой за высокую частоту выступила общая производительность подсистемы памяти. Вероятно, высокие второстепенные задержки привели к низким показателям скорости записи. Впрочем, наш тест показывает полную готовность системы на базе Fatal1ty Z370 Gaming K6 работать с самыми скоростными наборами DRAM.

Вывод

Знакомство с новой платой от ASRock оставило незабываемые эмоции. Я не могу сказать о явной сырости или непродуманности продукта, но картина в комплексе складывается совершенно не типичная как для лидера сегмента. Комплект поставки совершенно обычный, из бонусов есть ПО для звука, впрочем, оно же есть в составе с другими платами игровой направленности. Набор выходов на задней панели, на мой взгляд, спорный. Организация UEFI унаследована от прошлых продуктов производителя, никаких нововведений нет. Весь набор утилит тоже долгое время не менялся.

Fatal1ty Z370 Gaming K6 ведет себя странно с настройками по умолчанию. Необъяснимое происходит с частотной формулой процессора, когда нагрузка на него не максимальная, как с большим числом бенчмарков, а смешанная, то есть комплексная для всех узлов системы, но не максимальная для CPU. Проблему можно устранить, но для этого придётся потратить некоторое число времени и усилий. Её можно и не заметить, если незамедлительно приступить к разгону компонентов.

Здесь есть всё необходимое для оверклокинга разного рода. Но в каждом случае имеются свои оговорки. При разгоне опорной частоты у меня получились самые низкие результаты на фоне уже полученных при участии других плат. Разгон процессора позволил увидеть максимум, доступный на «воздухе». Однако с привлечением серьёзных сценариев стресс-тестирования частотный предел пришлось серьёзно занизить, чтобы не было перегрева ЦП, полученный уровень снова был ниже, чем с другими платами, а потребление энергии при этом оказалось самым высоким. Можно было бы говорить о плохом КПД преобразователя питания, но с его температурой при испытаниях явных проблем не было зафиксировано. Наконец, разгон памяти проявил яркий характер Fatal1ty Z370 Gaming K6, но высокая полученная частота напомнила о старых добрых временах, когда в разговорах оверкловеров фигурировал термин «кукурузный разгон».

В итоге новинка подойдет настойчивым энтузиастам, которые готовы и смогут закрыть глаза на базовые недочёты, приложив некоторые усилия для борьбы с ними. Ну а мы надеемся, что указанные проблемы будут решены в ближайшее время.
