Обзор материнской платы ASRock Fatal1ty Z370 Gaming K6. Выбор фанатичного энтузиаста

Возможности UEFI

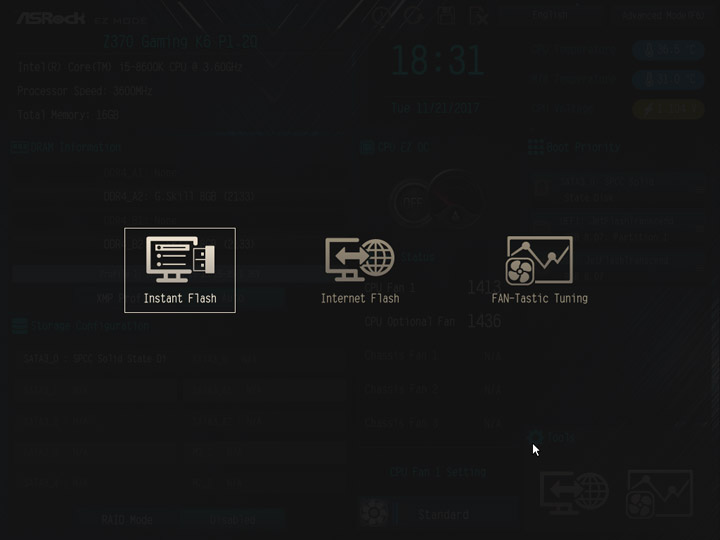

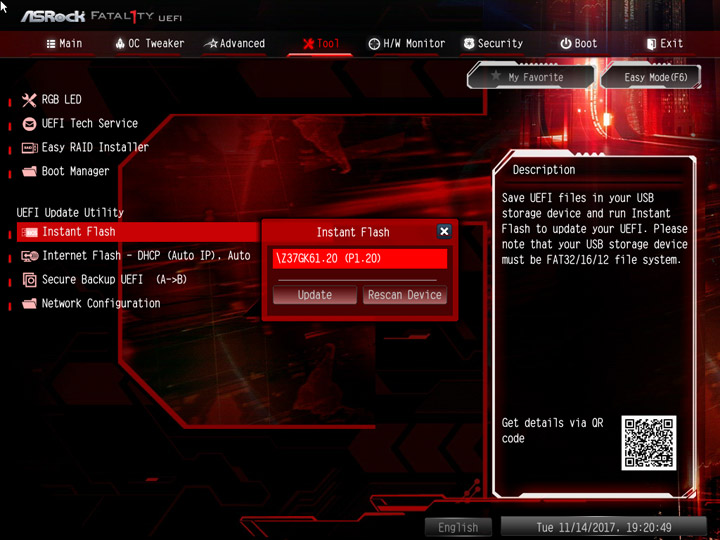

Обновить прошивку можно несколькими способами, я использовал утилиту Instant Flash.

ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6

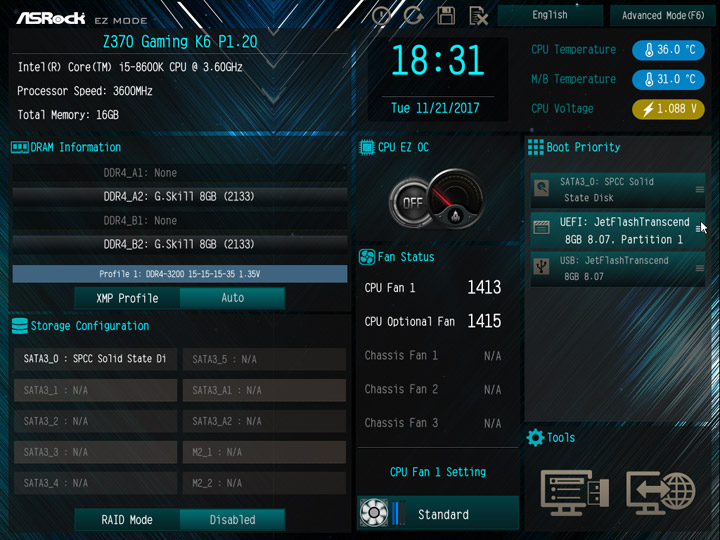

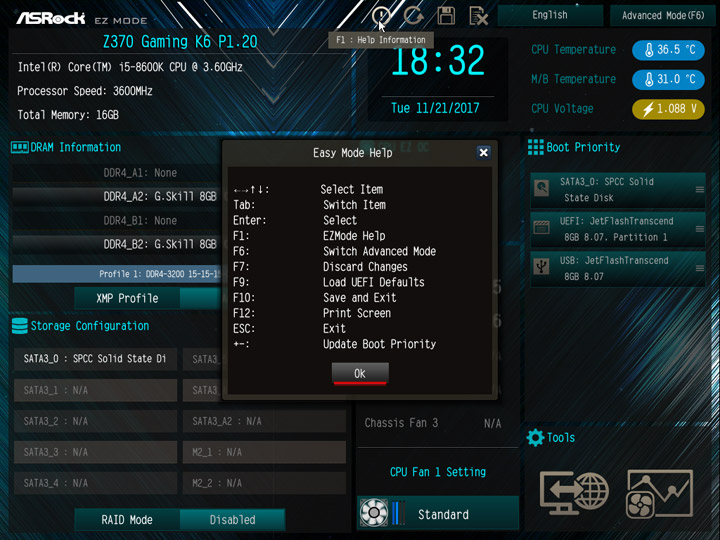

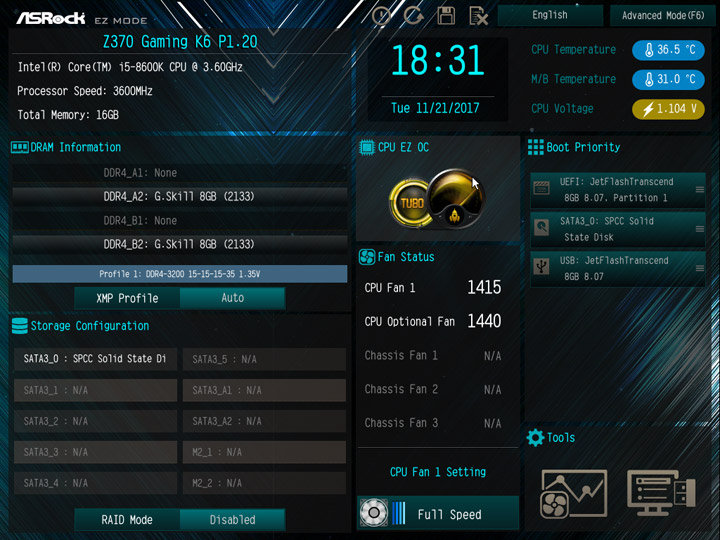

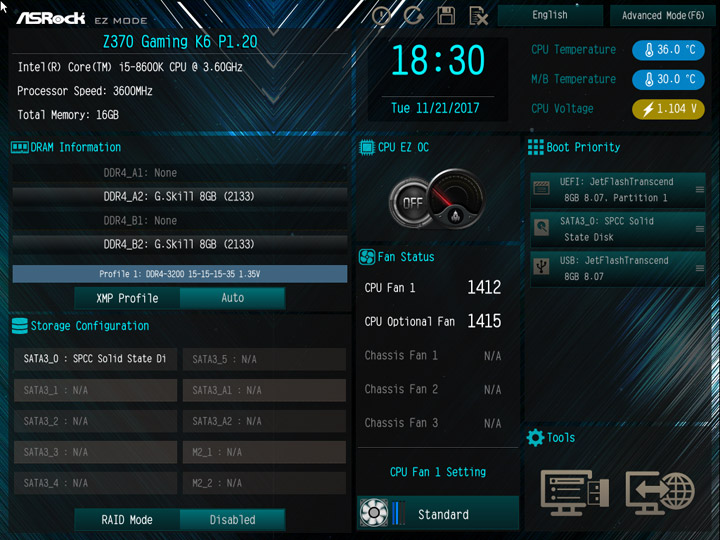

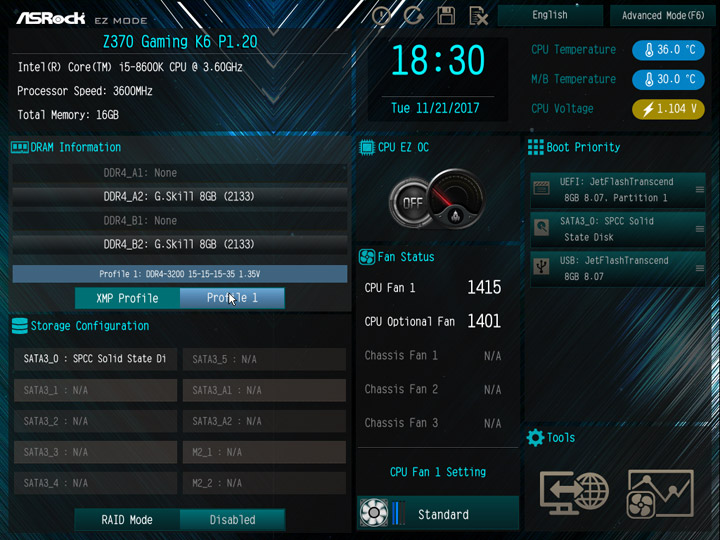

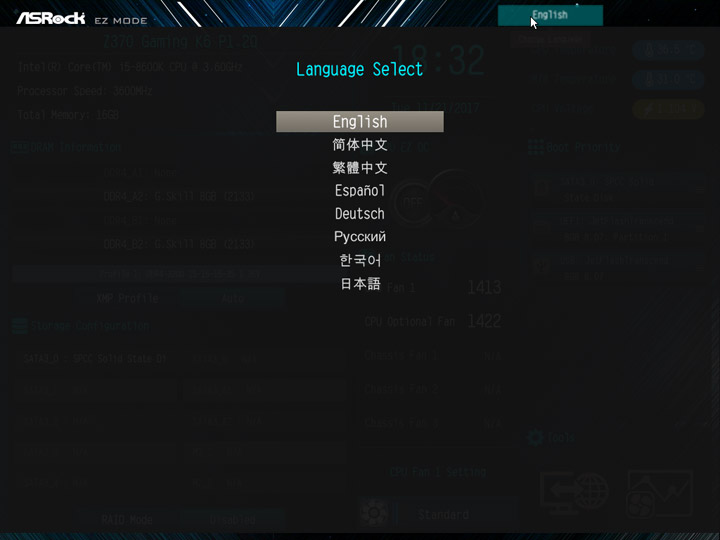

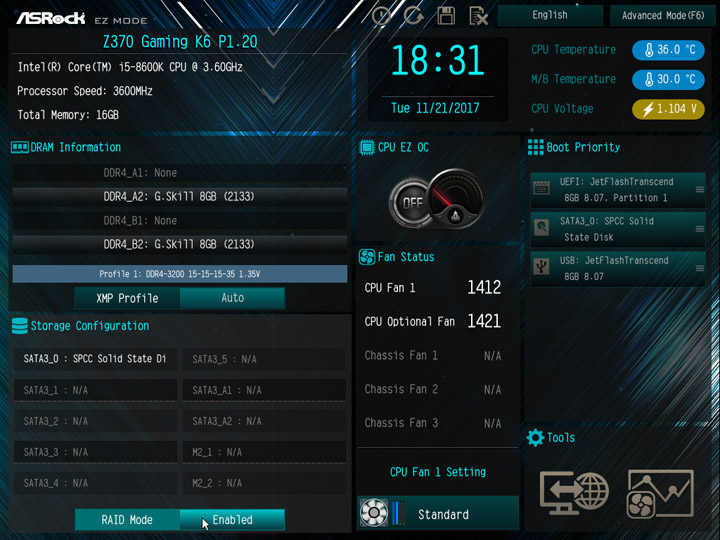

Как и прежде, предусмотрен базовый режим работы с настройками, называемый Ez Mode. Переработали, пожалуй, только цвет темы оформления, а до ошибок не добрались (до сих пор видно надпись «TUBO», вместо, очевидно, профиля «Turbo»). Впрочем, активировать XMP, установить правильно дату и поменять приоритет загрузочных устройств здесь можно без проблем.

ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6

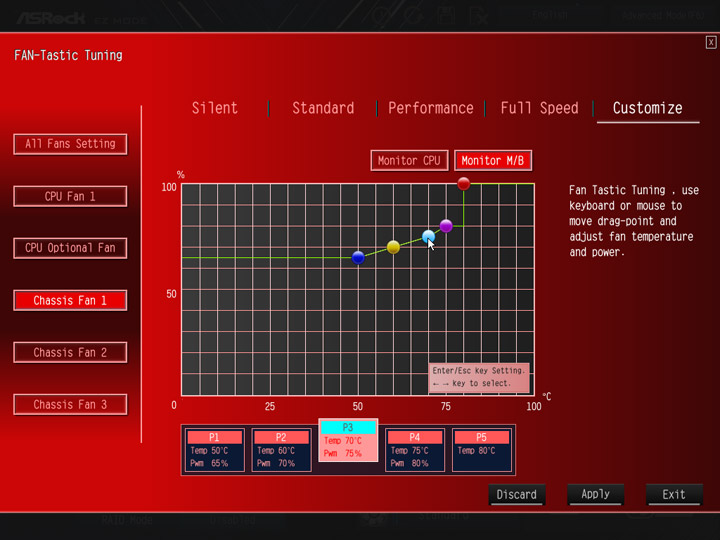

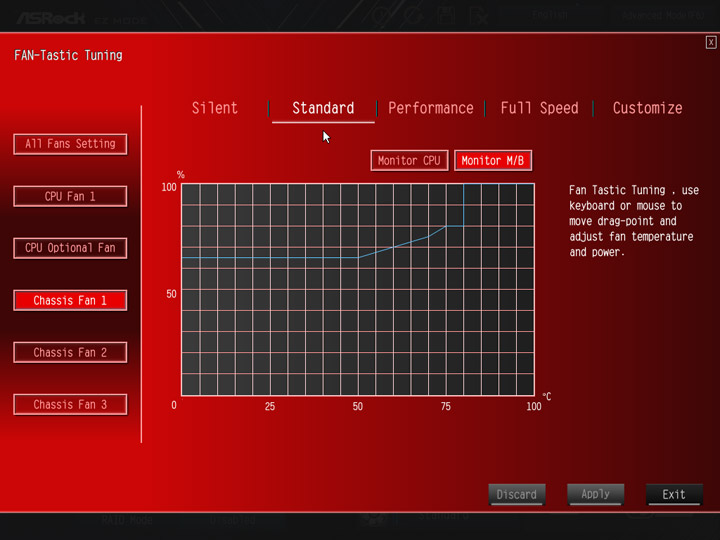

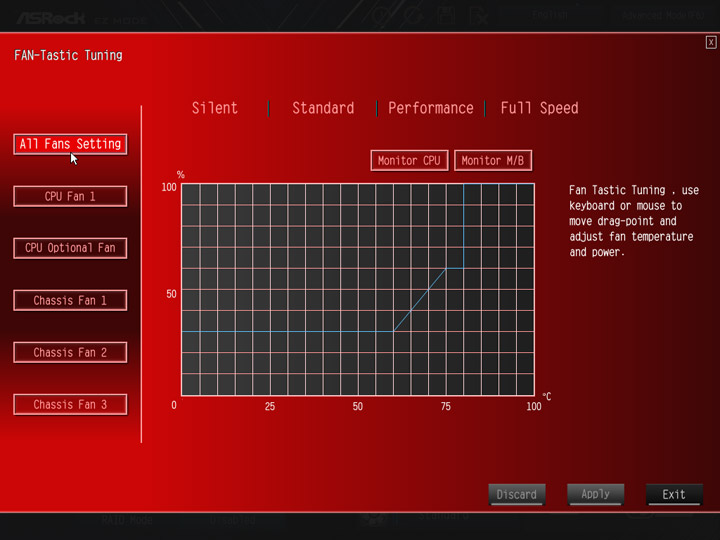

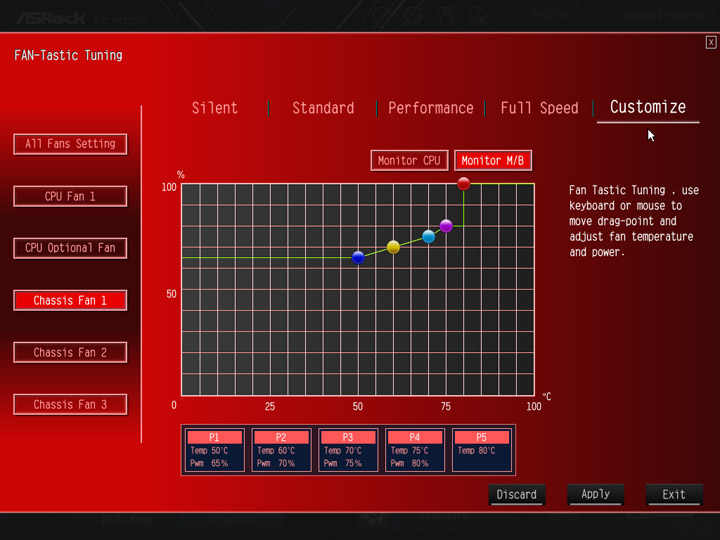

Интерактивная настройка охладителей достаточно удобна, изменений здесь тоже нет.

ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6

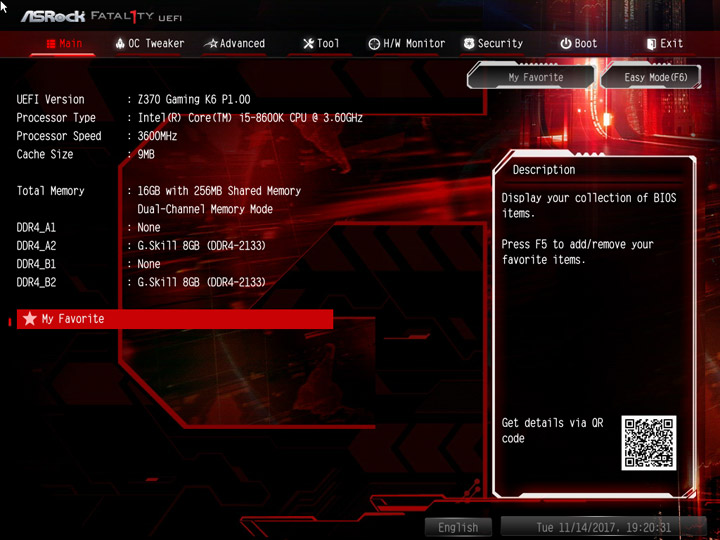

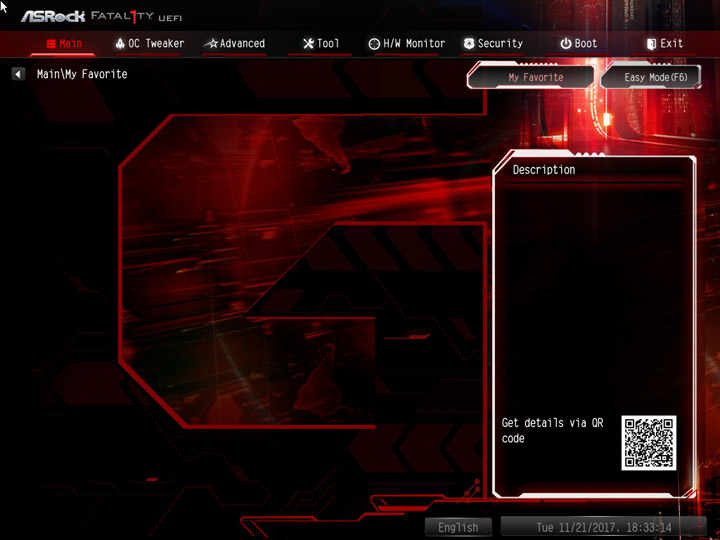

Внешний вид расширенного меню тоже остался прежним, структура простая и понятная. Есть возможность собрать свой набор переменных для ускорения процедуры наладки системы.

ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6

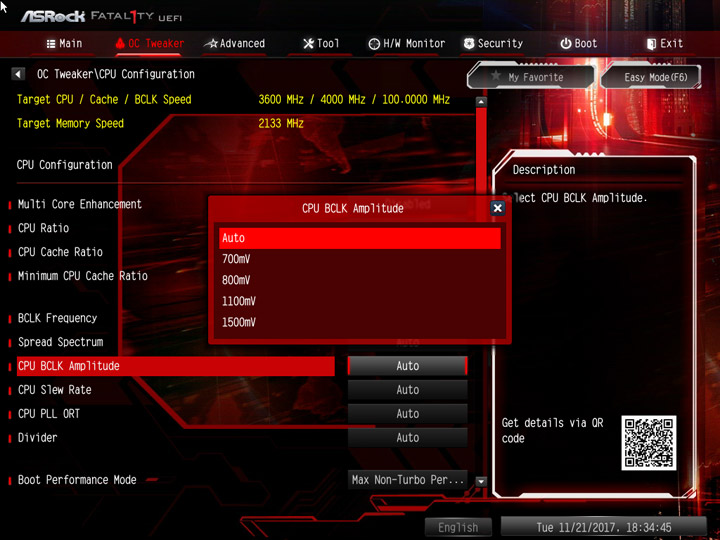

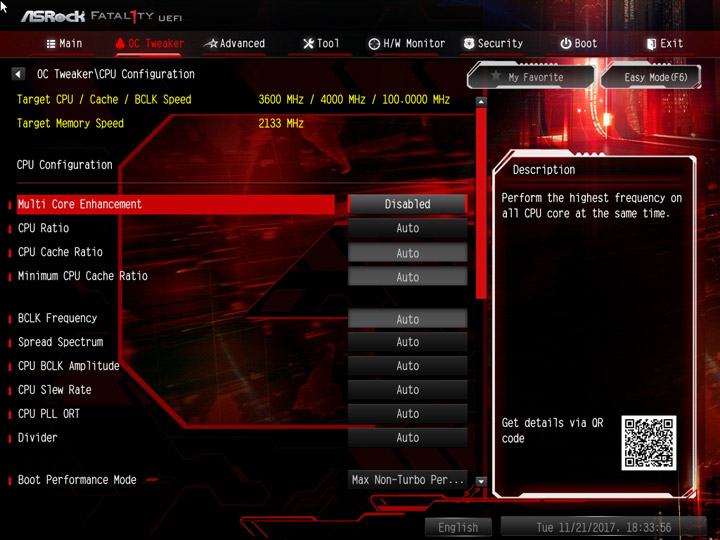

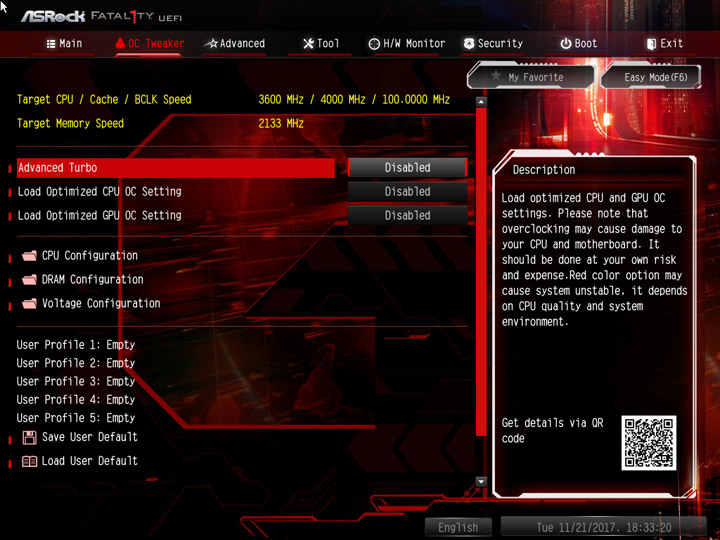

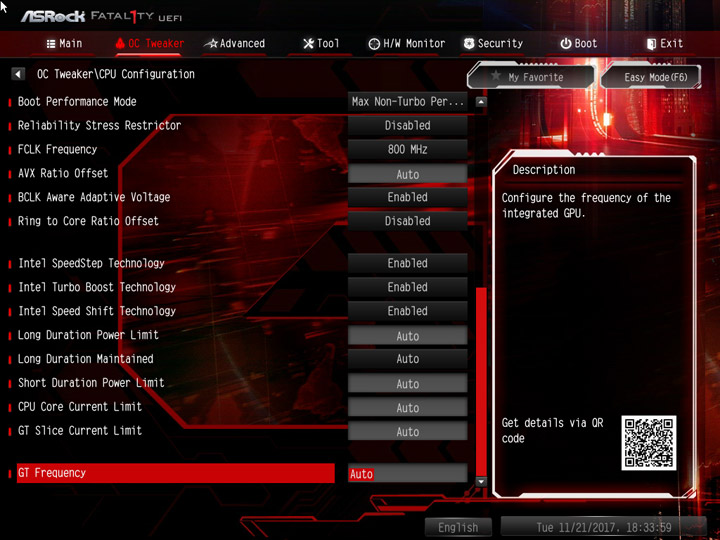

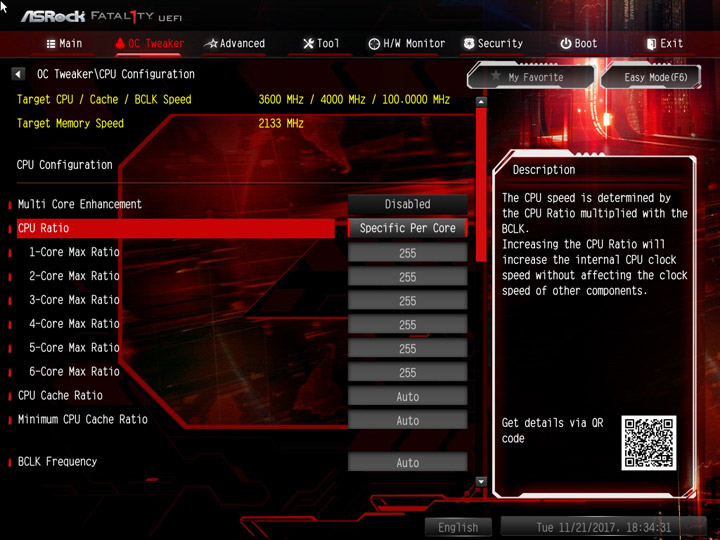

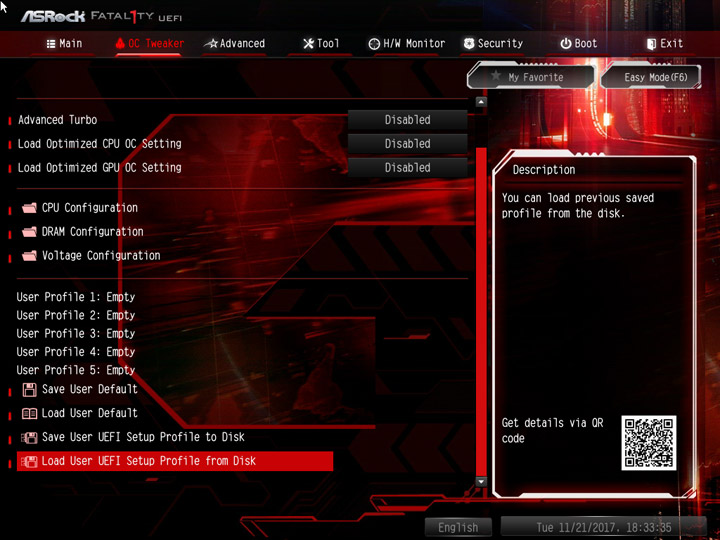

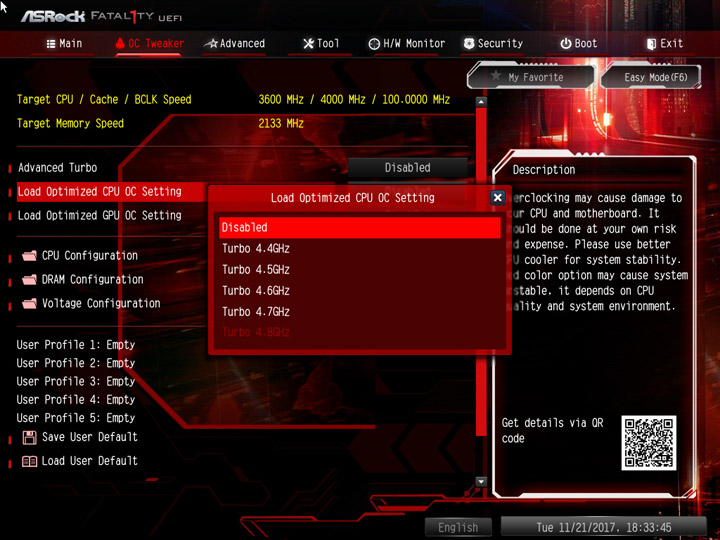

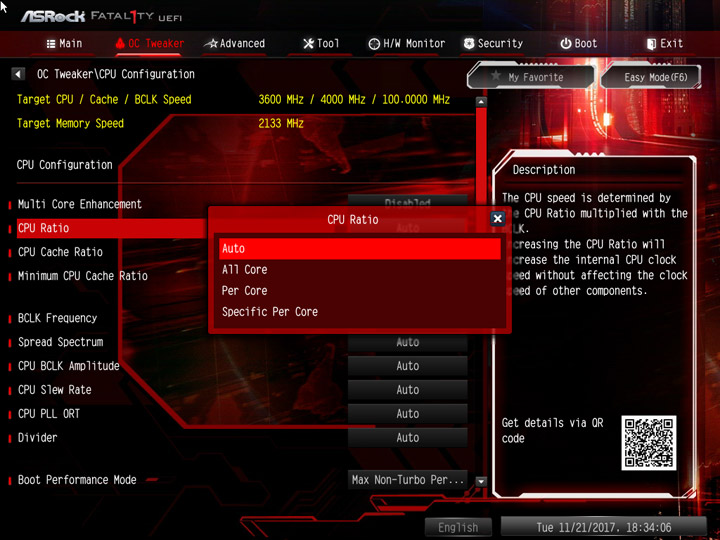

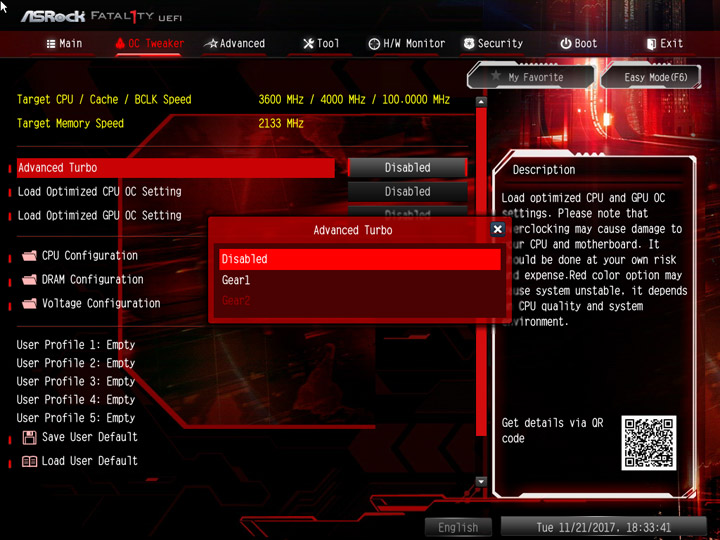

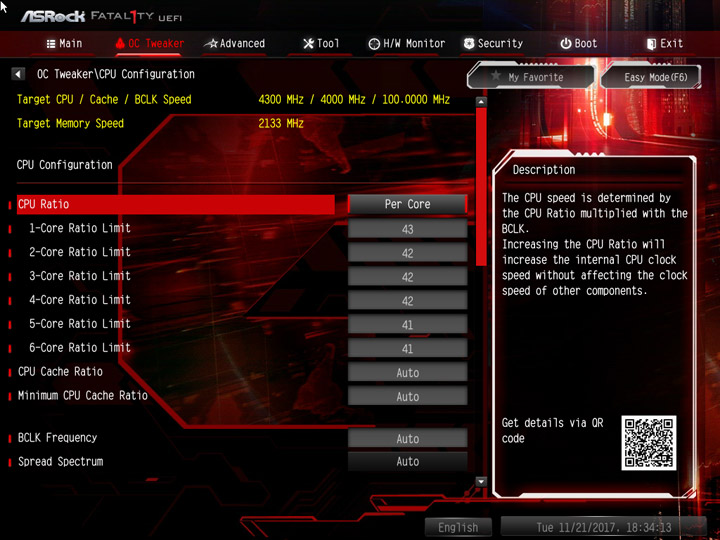

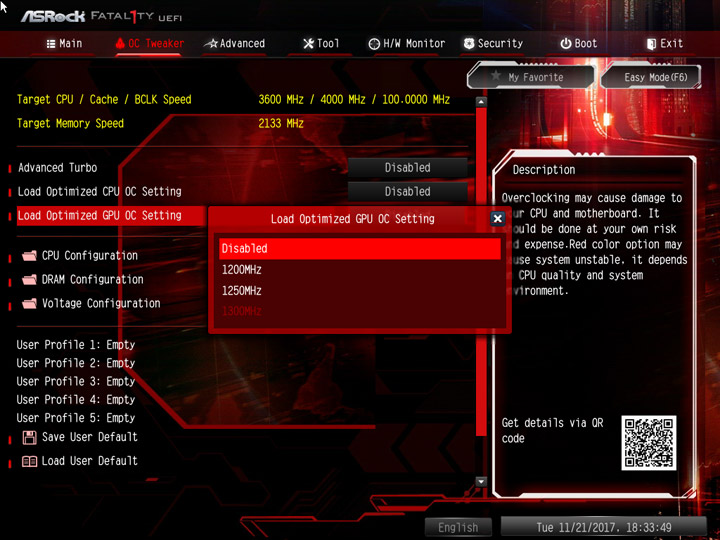

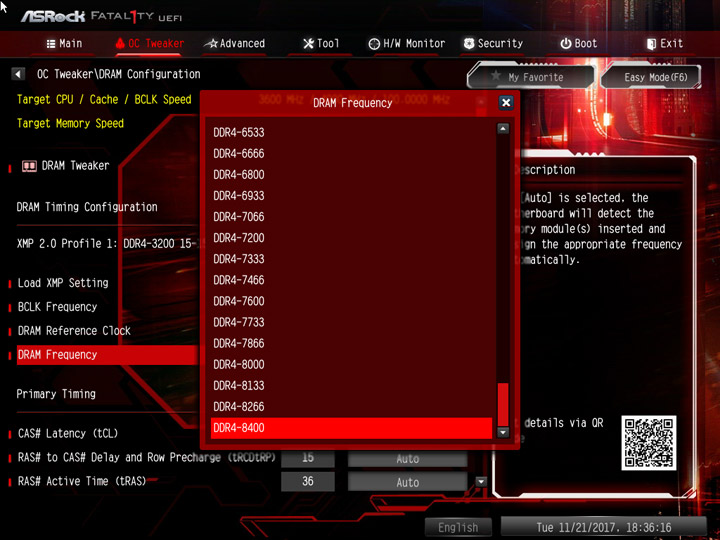

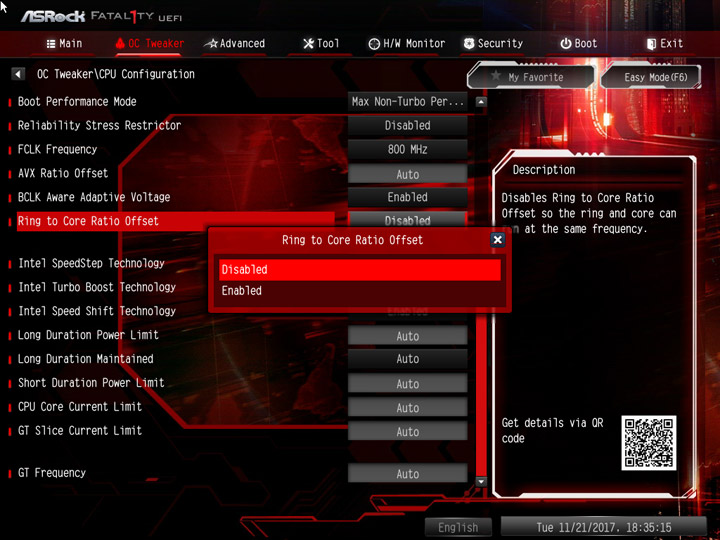

В рубрике OC Tweaker есть три тематические категории для проведения оверклокинга своими силами, а инженерами заготовлены три сценария по автоматическому разгону (один из них — для ГП), текущие настройки допускается хранить в одном из пяти профилей, либо же на внешнем носителе.

ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6

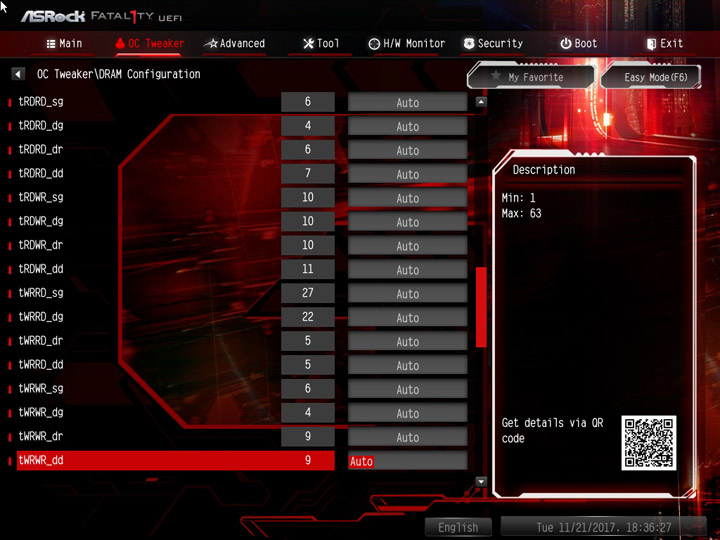

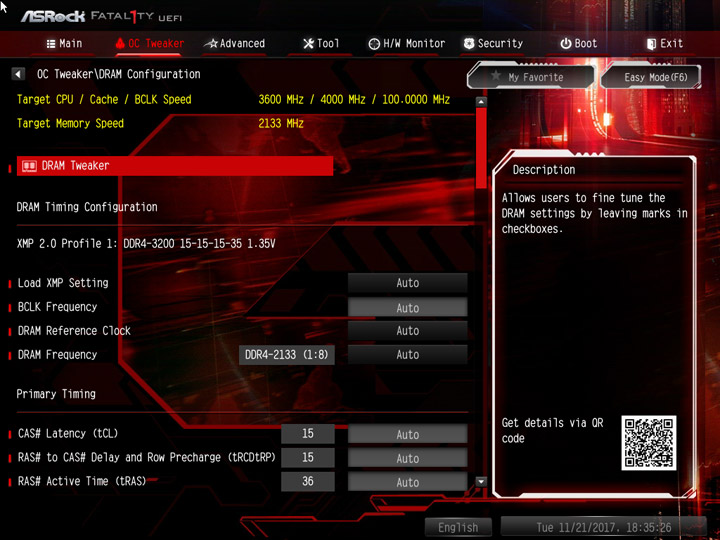

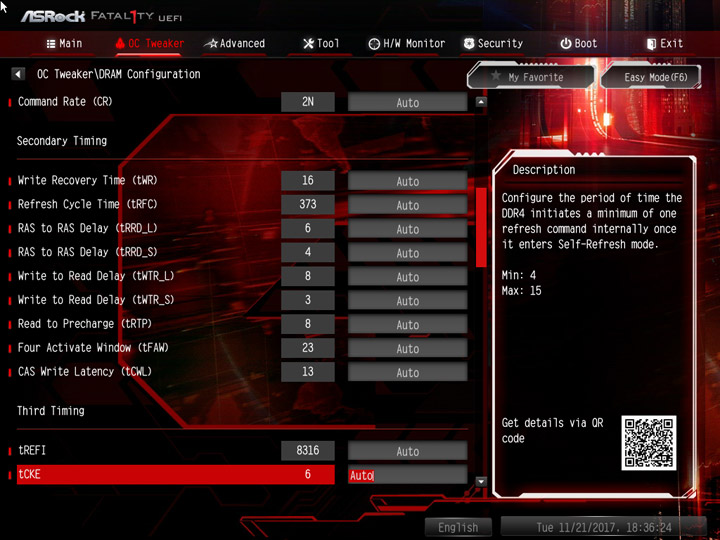

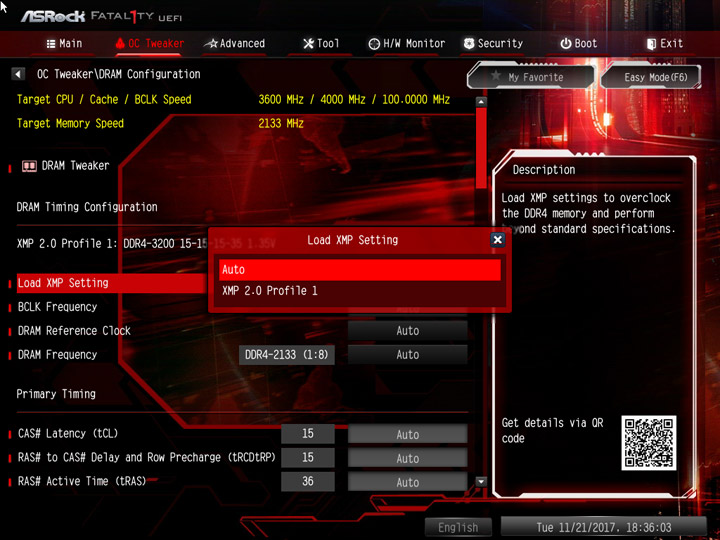

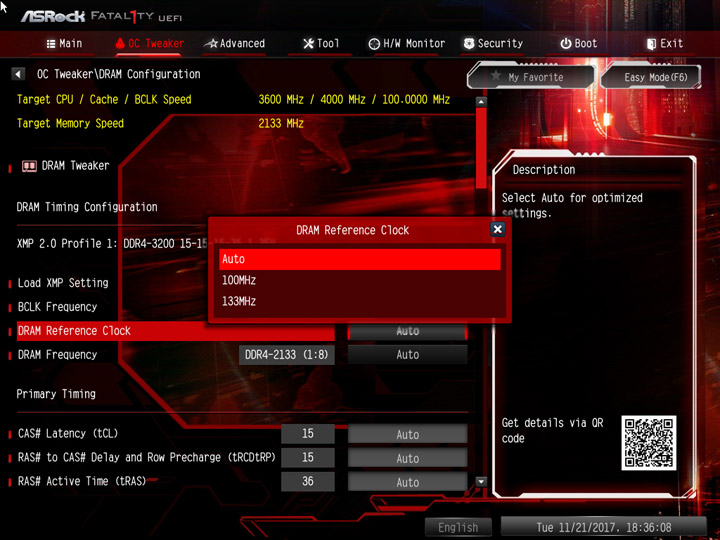

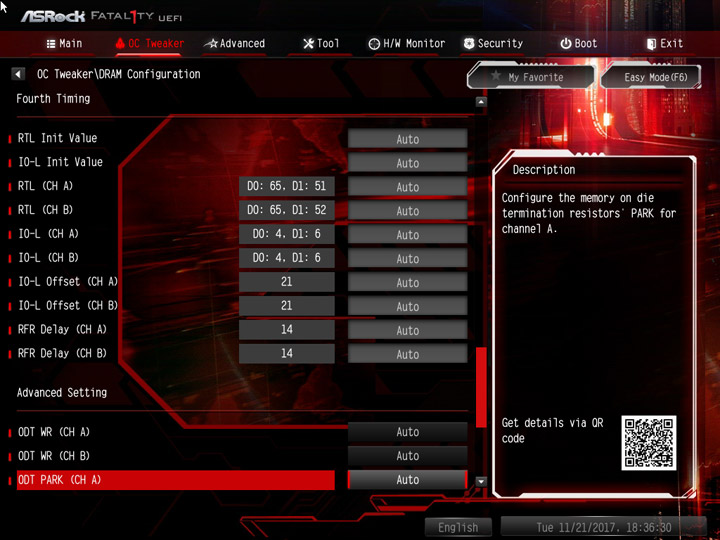

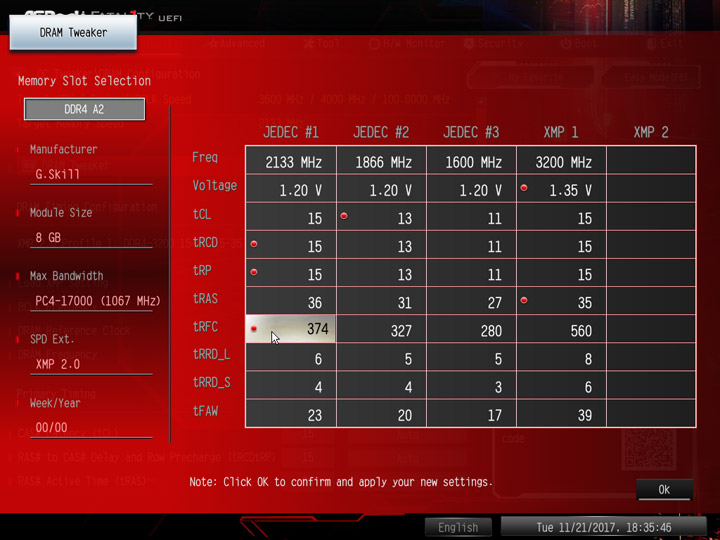

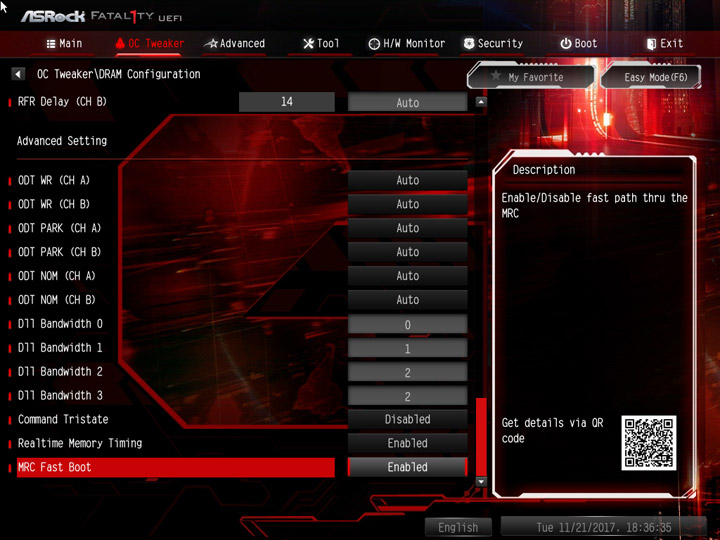

Для быстрой настройки схемы работы ОЗУ реализован интерактивный DRAM Tweaker, где посредством мыши можно быстро выделить необходимые значения (опираясь на содержимое SPD и XMP).

ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6

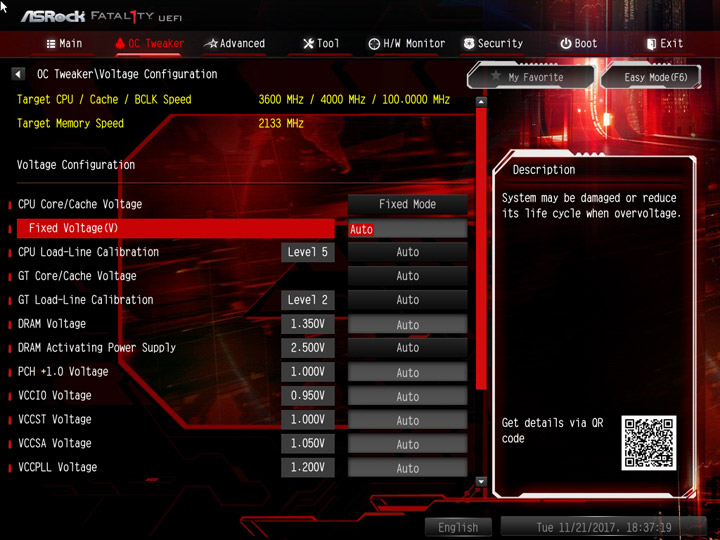

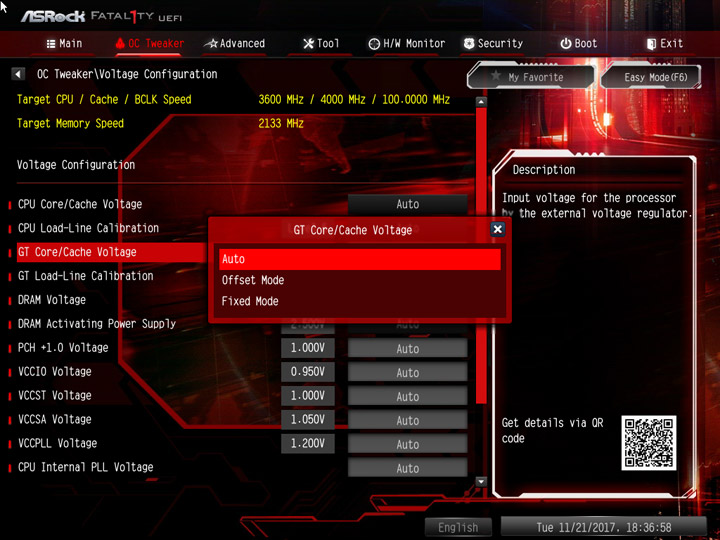

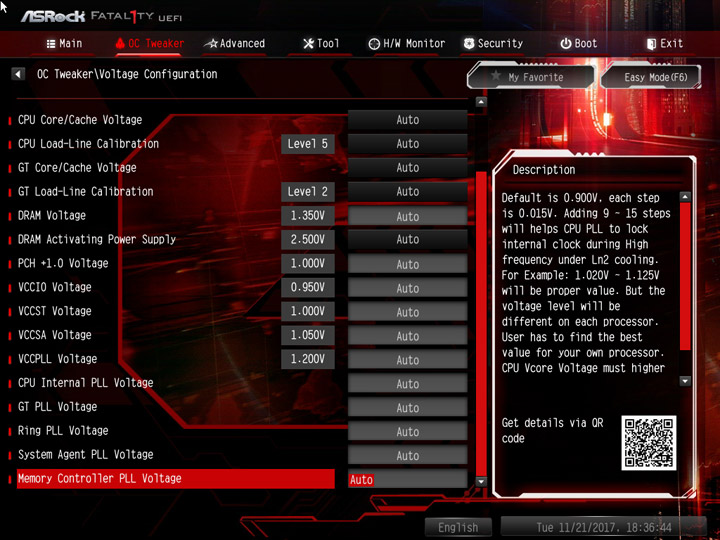

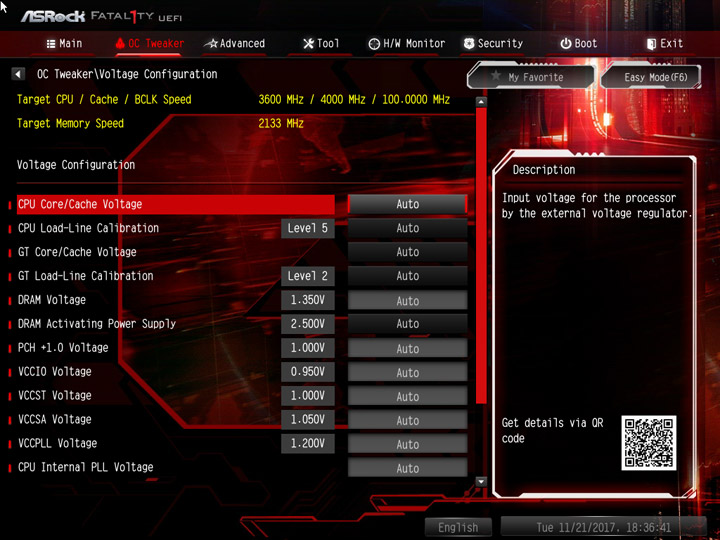

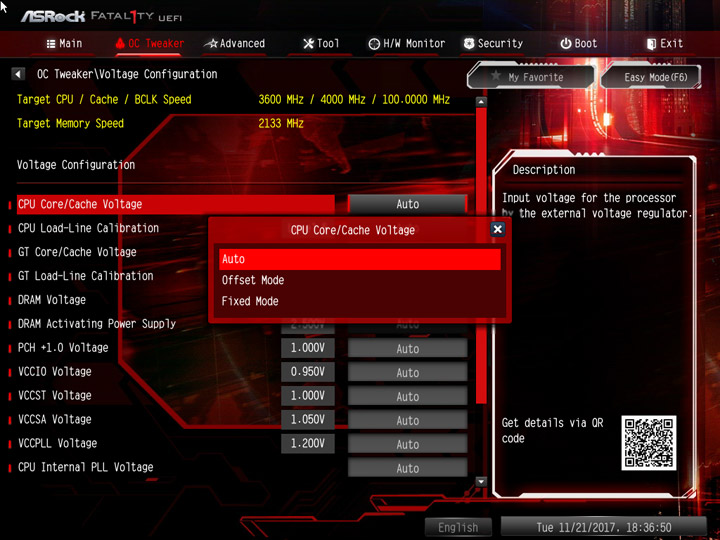

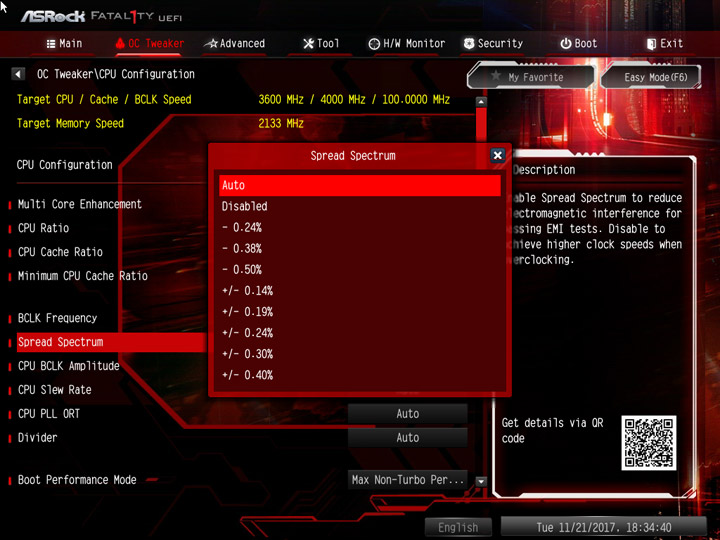

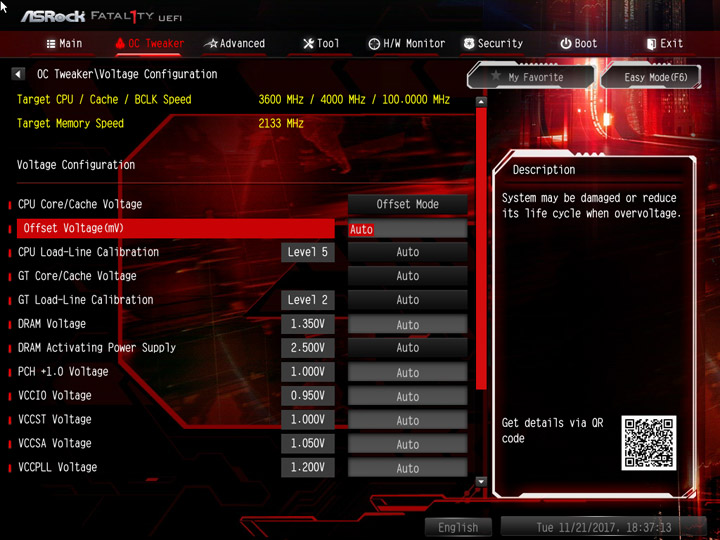

Имеется пять профилей LLC для улучшения поведения ЦП в составе системы во время серьёзных нагрузок. Напряжение на нём можно как фиксировать, так и дополнять на определённую заранее величину.

ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6

Самые важные переменные собраны в таблице:

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 90–1000 0,0625
CPU Ratio (Multiplier) 8–83 1
CPU Core/Cache Fixed Voltage (В) 0,9–3,0 0,005
CPU Core/Cache Offset Voltage (мВ) –100…+300 10
CPU Load-Line Calibration Auto/Level 1…5 1
CPU Cache Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 800–6300
800–8400
100
133
DRAM Voltage (B) 1,1–1,8 0,005
VCCSA Voltage (В) 0,95–1,35 0,01
VCCIO Voltage (В) 0,85–1,35 0,005
PCH +1.0 Voltage (В) 0,90–1,30 0,005
GT Frequency (МГц) 100–3000 50
GT Core/Cache Fixed Voltage (В) 0,9–2,0 0,005
GT Core/Cache Offset Voltage (мВ) –100…+300 10

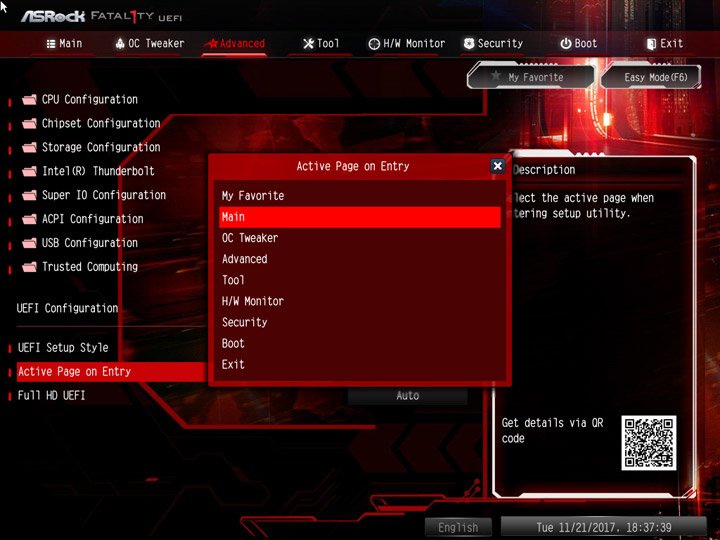

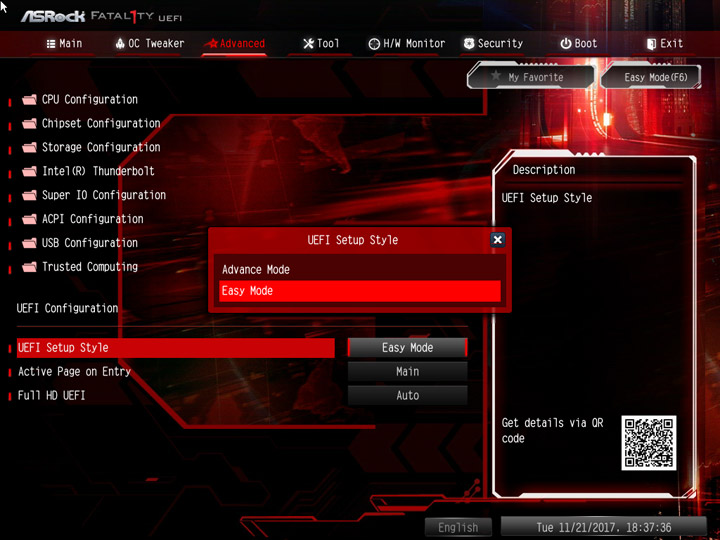

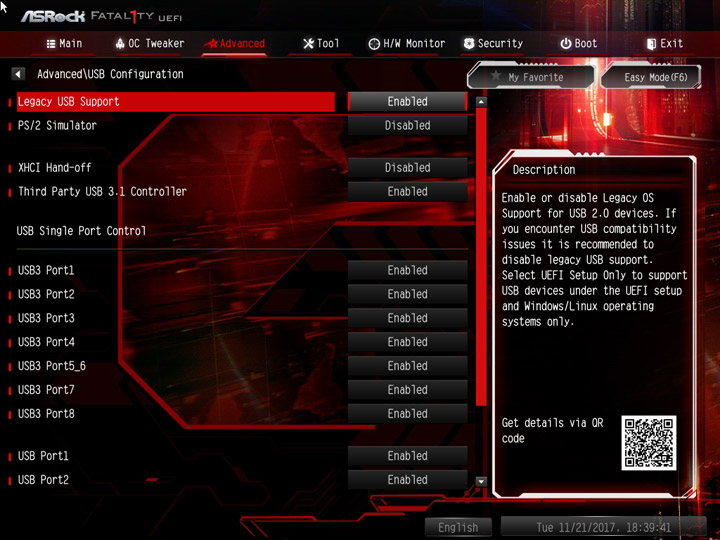

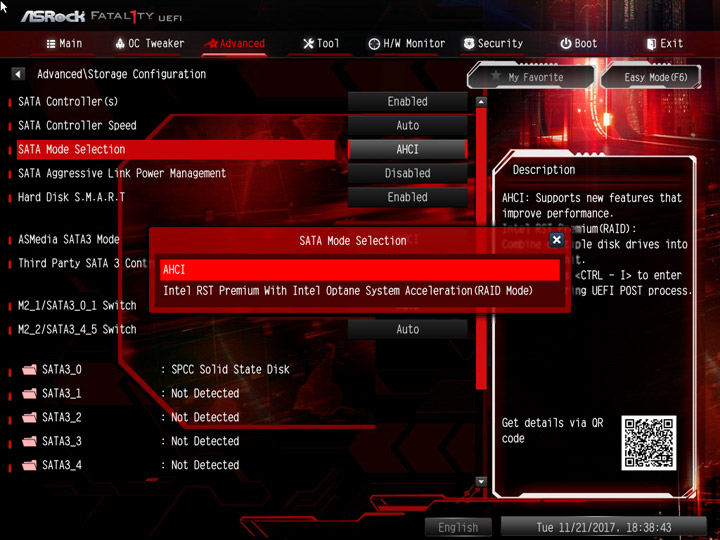

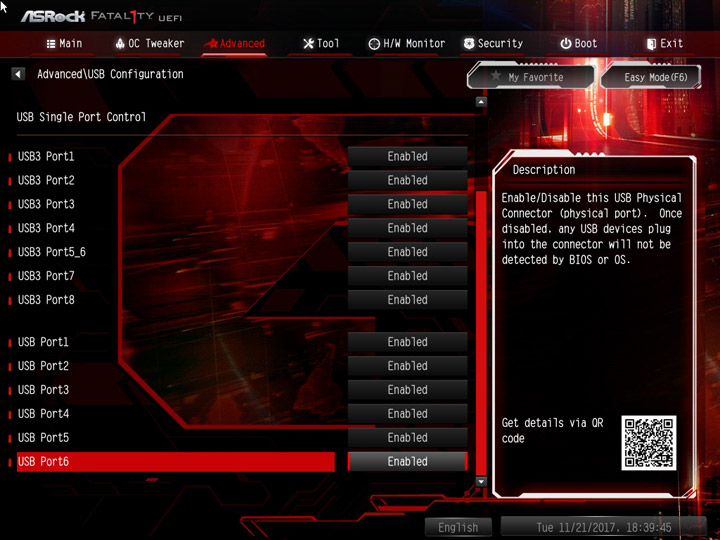

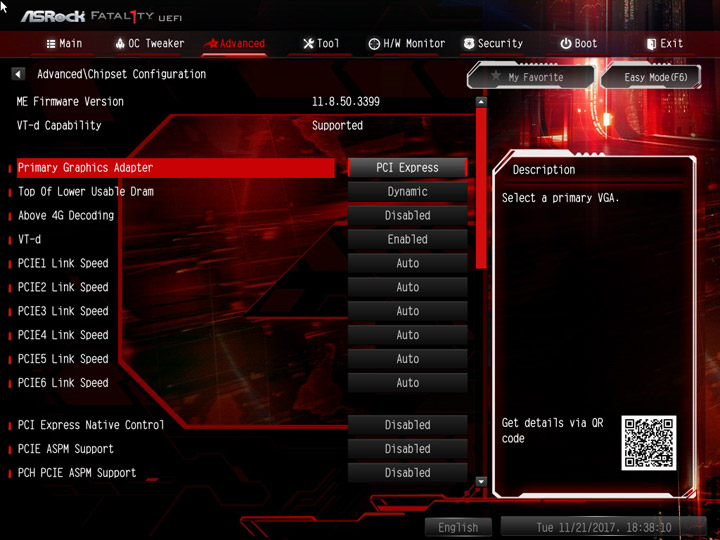

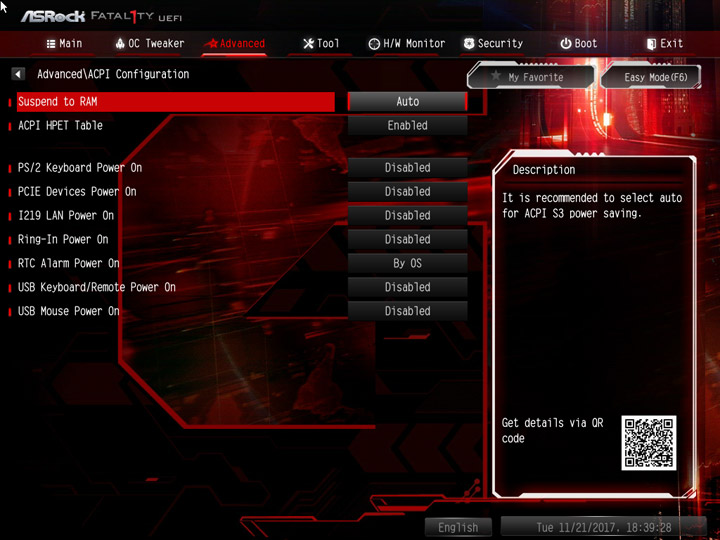

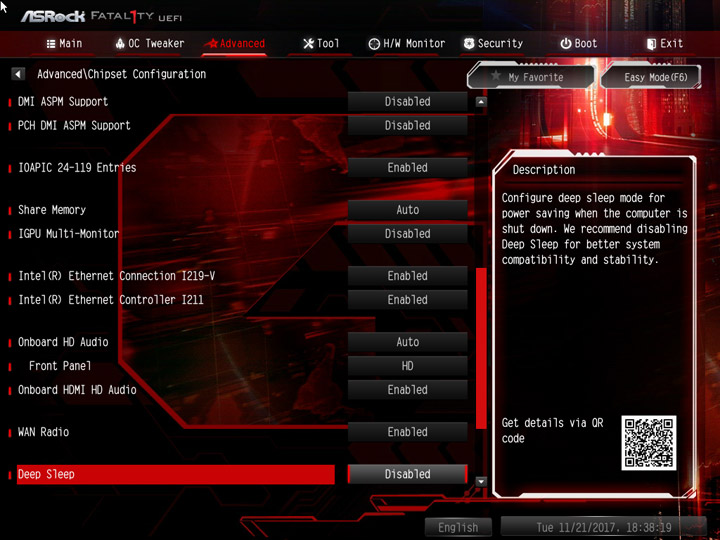

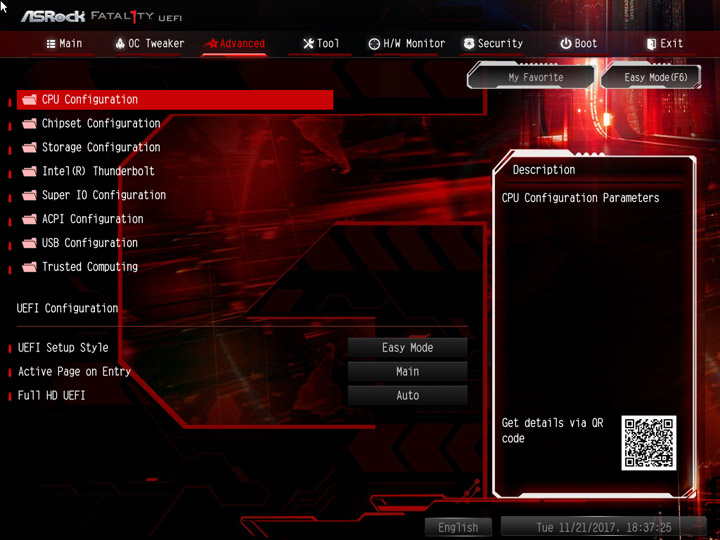

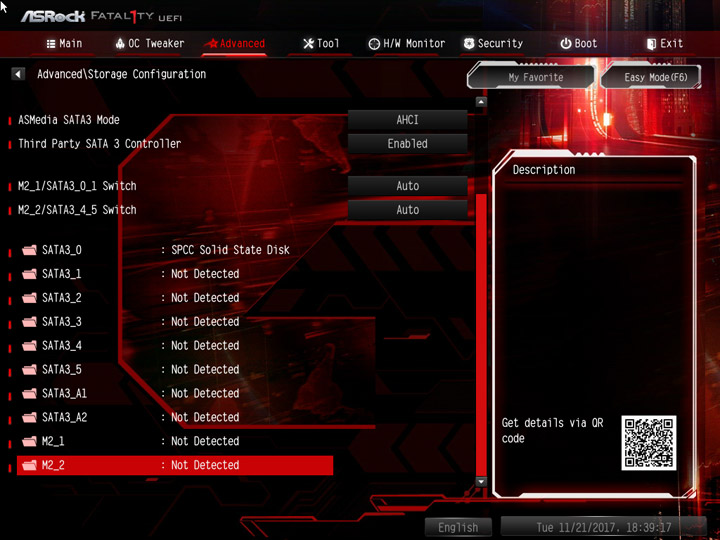

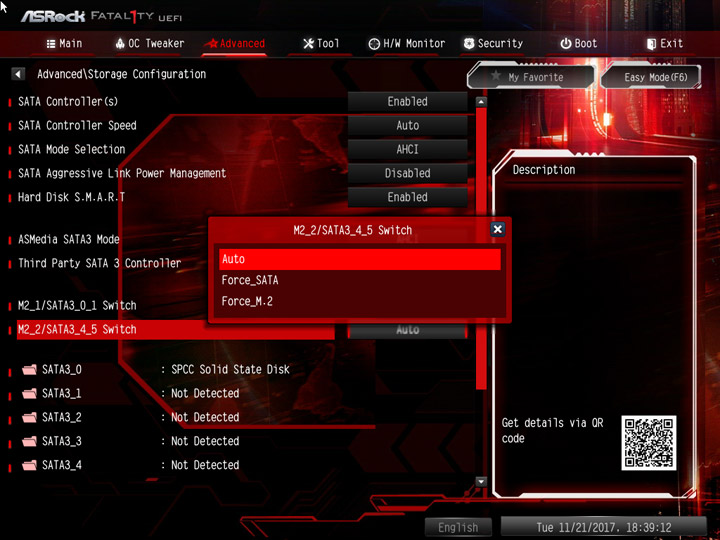

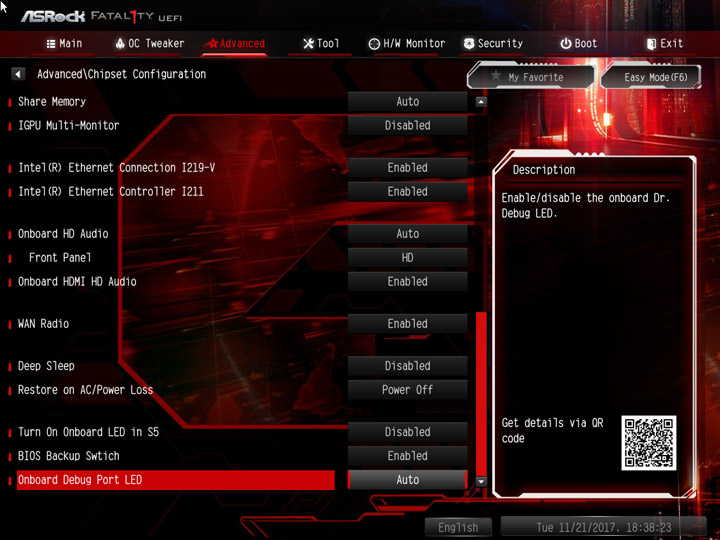

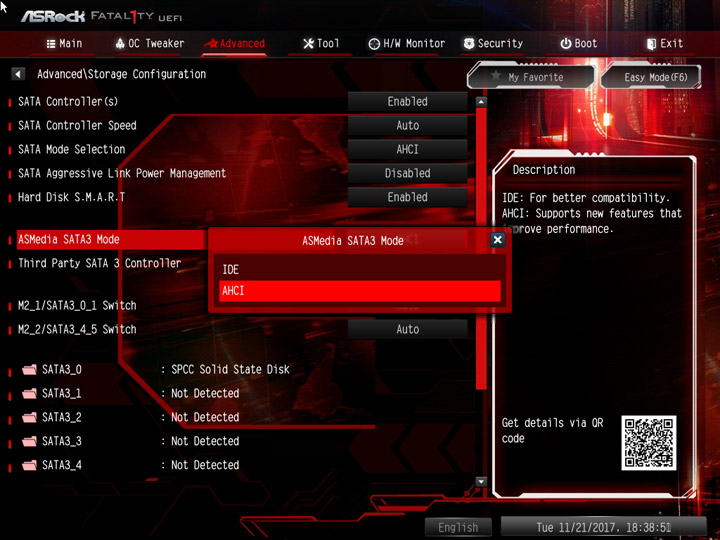

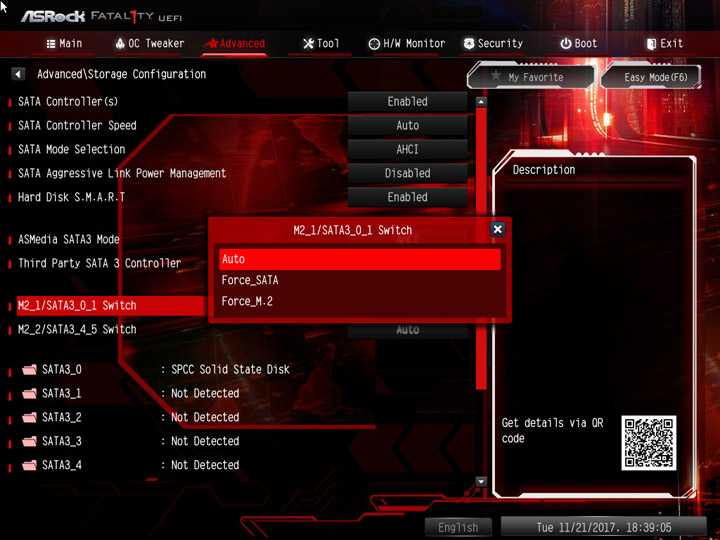

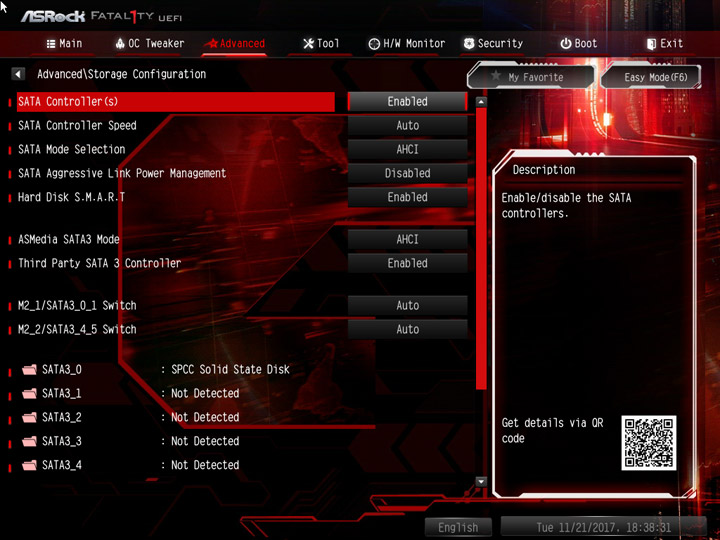

Работа прочих составляющих системы зависит от настроек, собранных в рубрике Advanced.

ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6

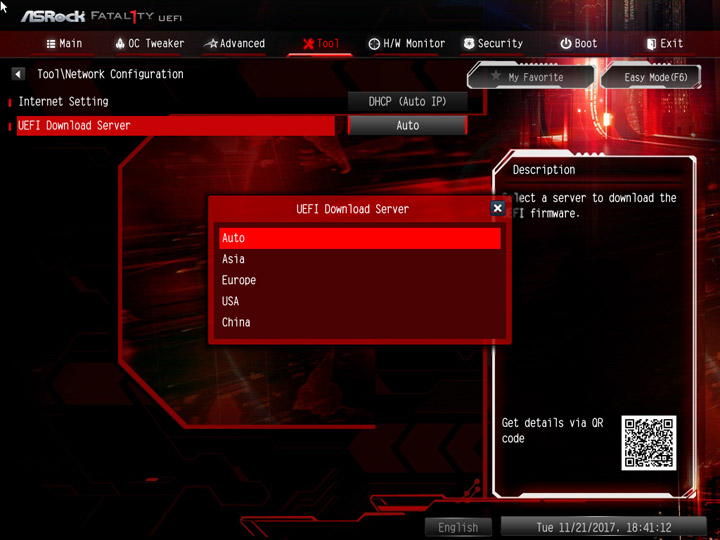

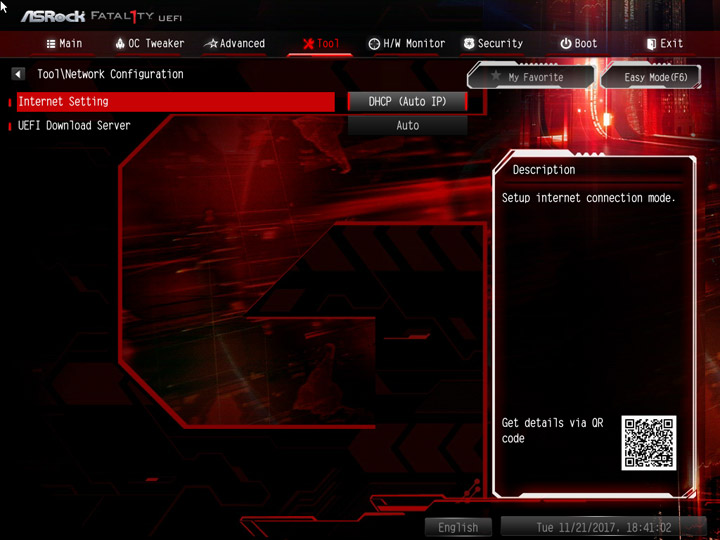

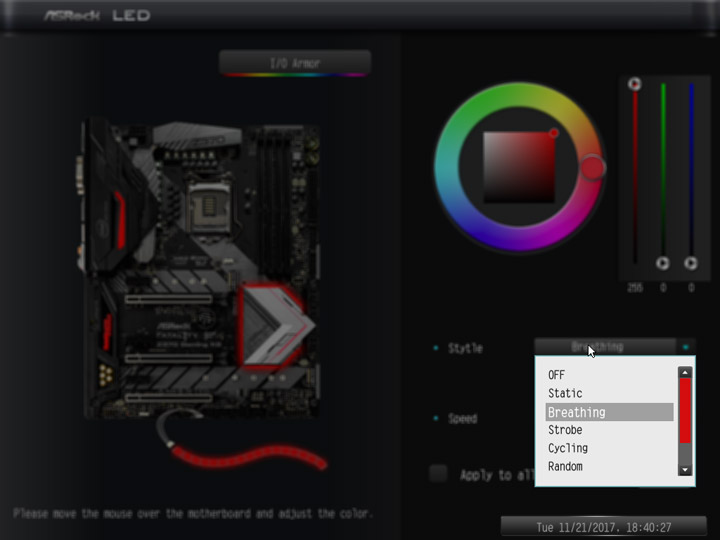

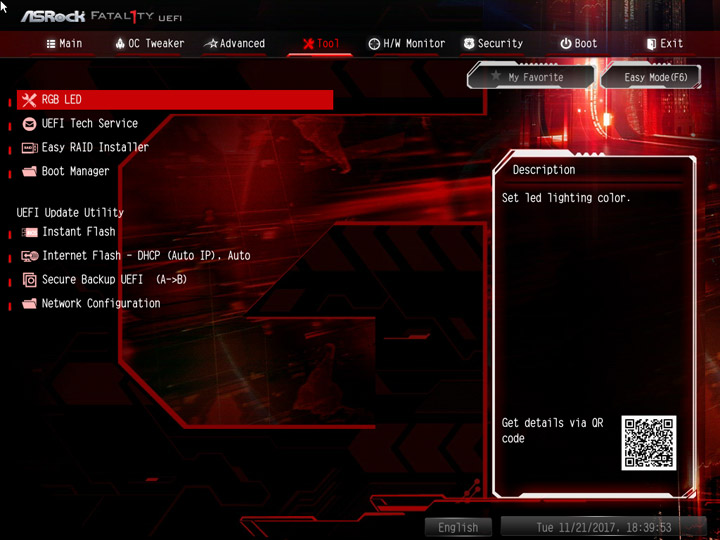

Удивительно, но я не нашёл среди фирменных инструментов интерактивного осмотрщика оборудования, прежде он был достаточно уместен. Зато теперь есть способ заменить содержимое одной микросхемы ПЗУ на другое, из соседнего чипа (видимо, это и есть «аварийный» метод). Наладка подсветки проводится как отсюда, так и с Windows, где для этого потребуется установить особое ПО. А их возможности, в общем, одинаковы.

ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6

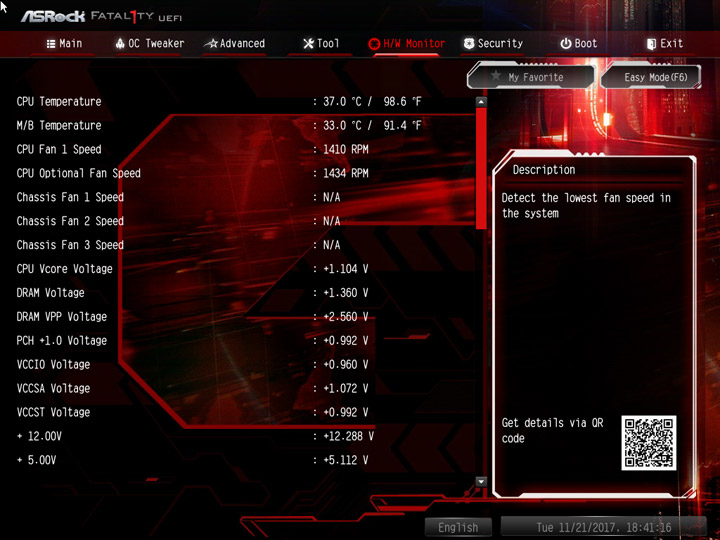

Температурный датчик на плате всего один, «системный».

ASRock Fatal1ty Z370 Gaming K6

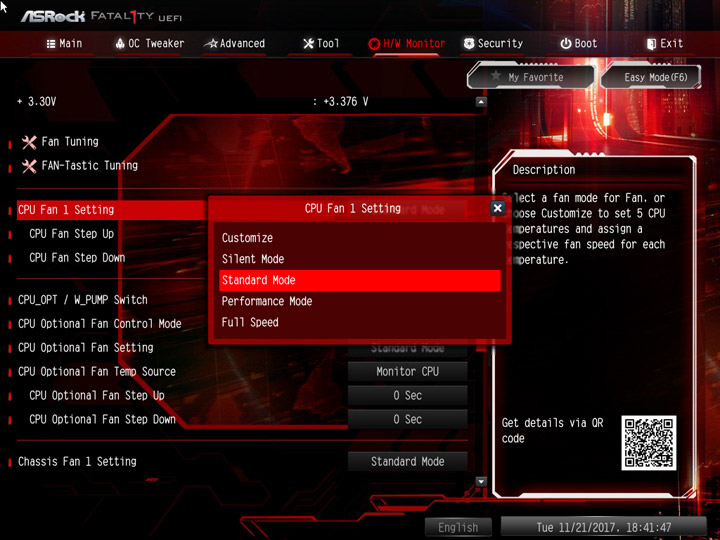

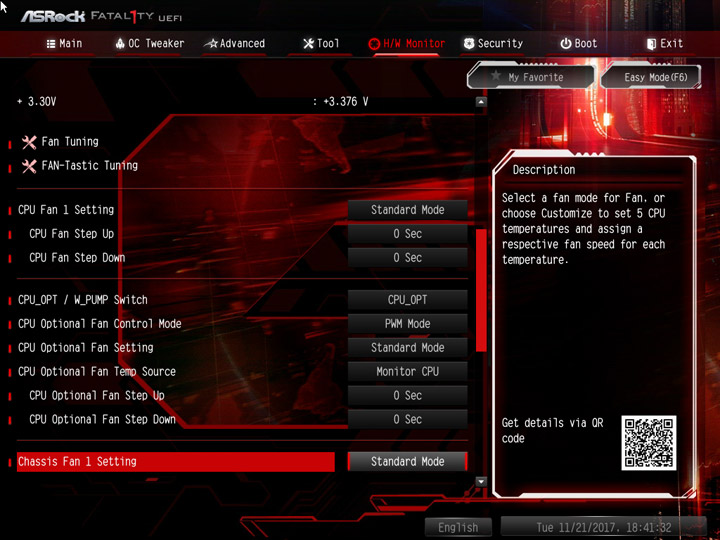

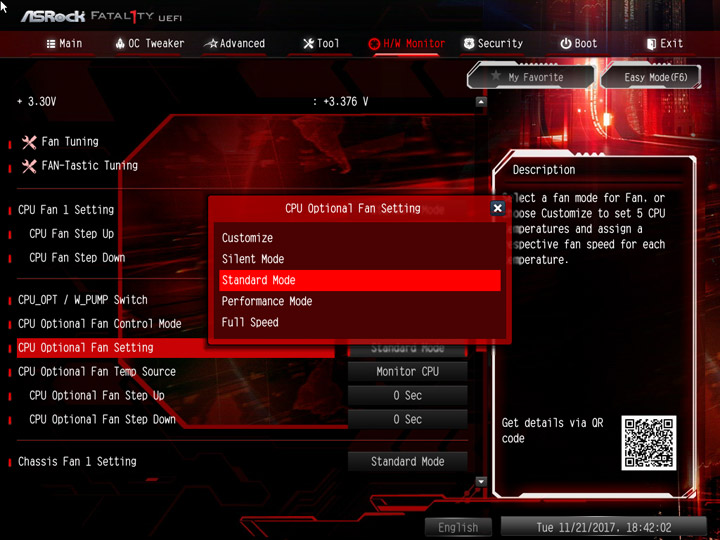

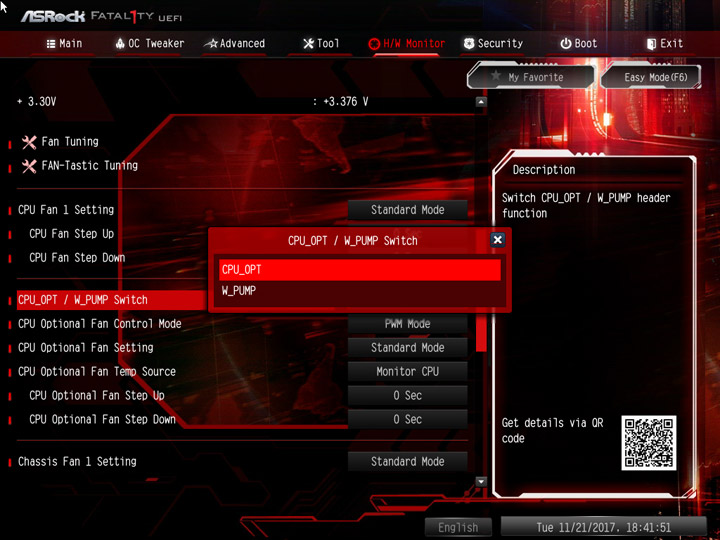

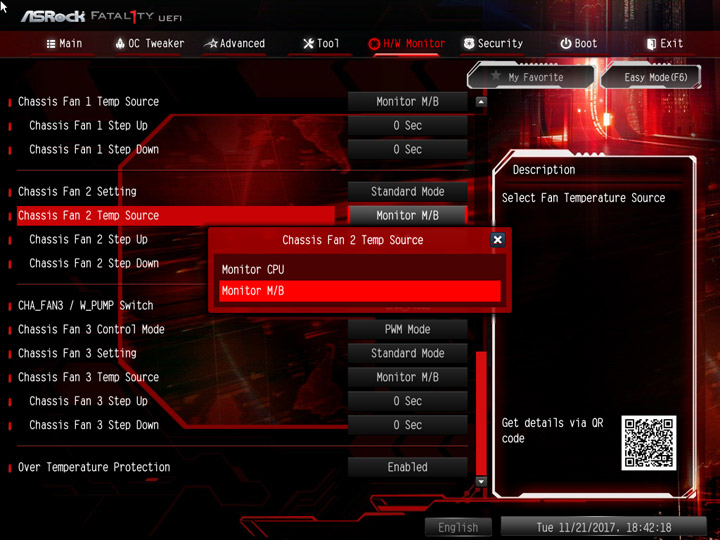

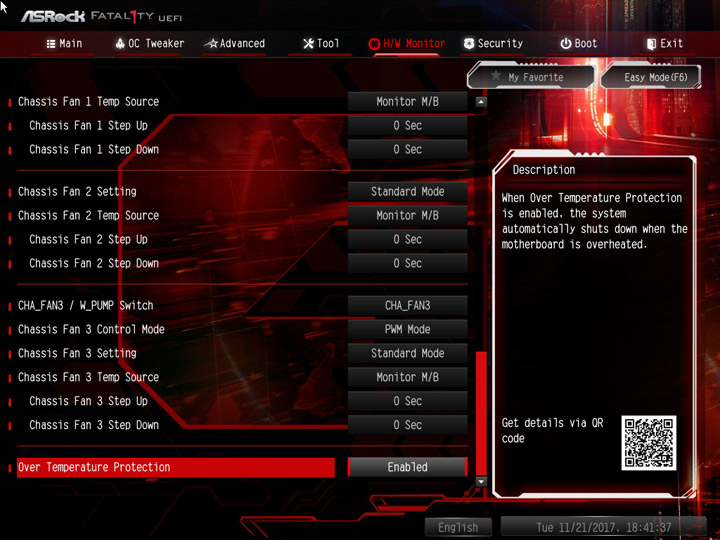

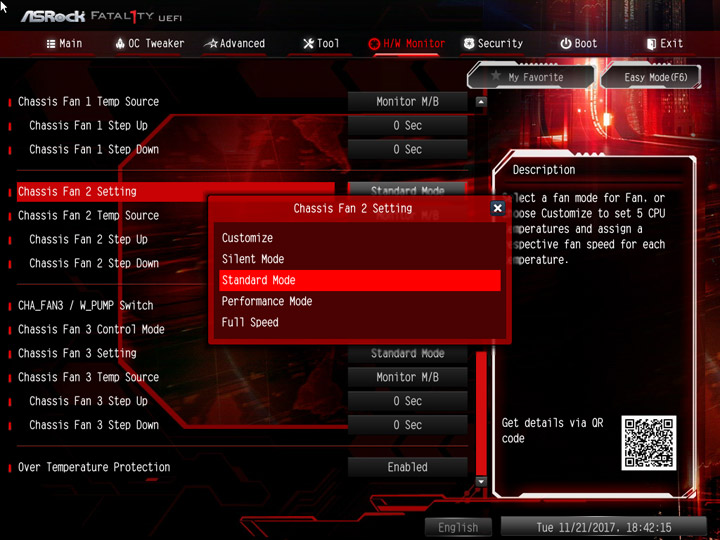

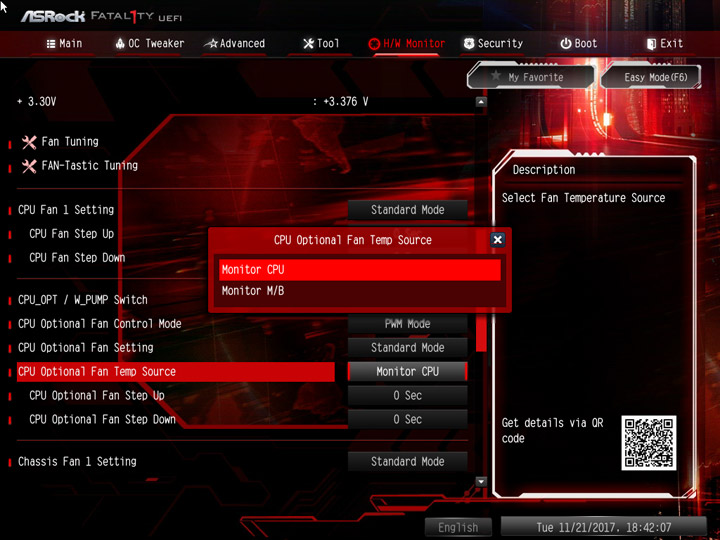

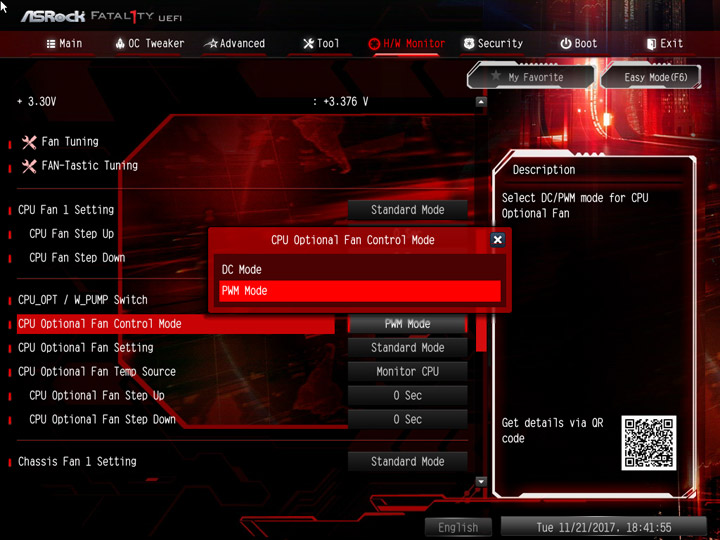

У пяти охладителей допускается независимое формирование сценариев работы, выбирать можно как среди готовых профилей, так и составлять собственные. На трёх из пяти выходов работает автоматическое определение типа оборудования, а для двух с ним можно определиться самому. На мой взгляд, число «пять» — не самое завораживающее, а выбор под опорную температуру лишь двух параметров делает конкурирующую продукцию привлекательнее в этой сфере возможностей. Об использовании внешних датчиков речь не идёт вообще. Модуль Fan Tuning откалибрует устройства так, чтобы точно был понятен их минимальный работоспособный порог (когда крыльчатка ещё вращается).

ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6

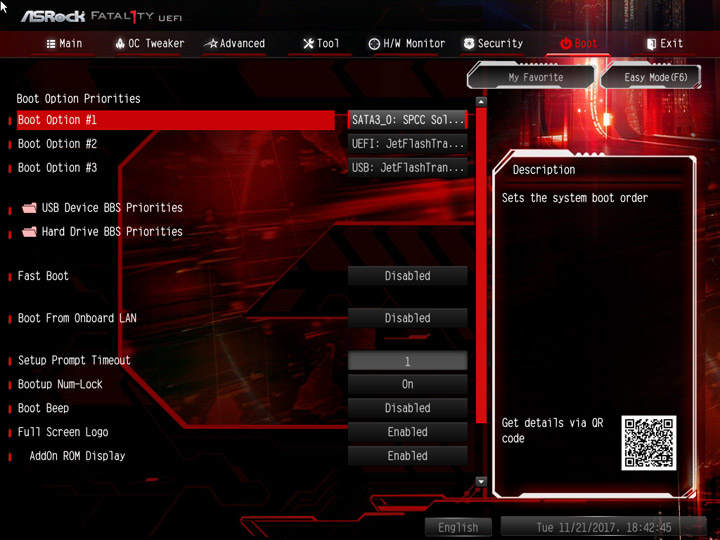

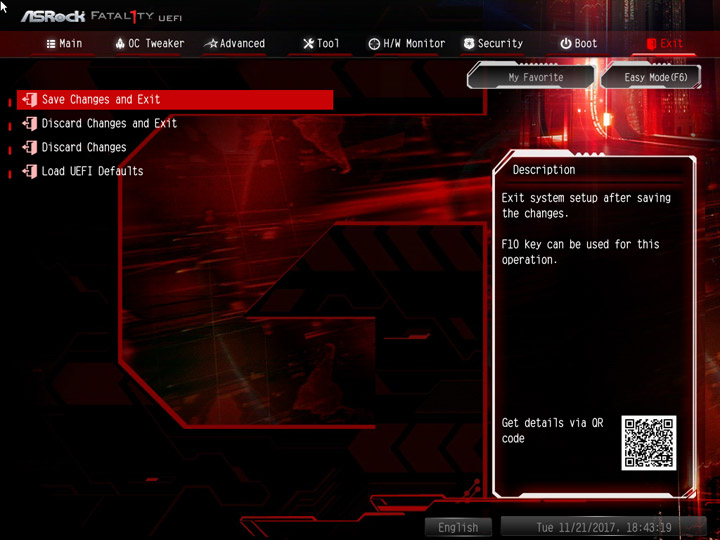

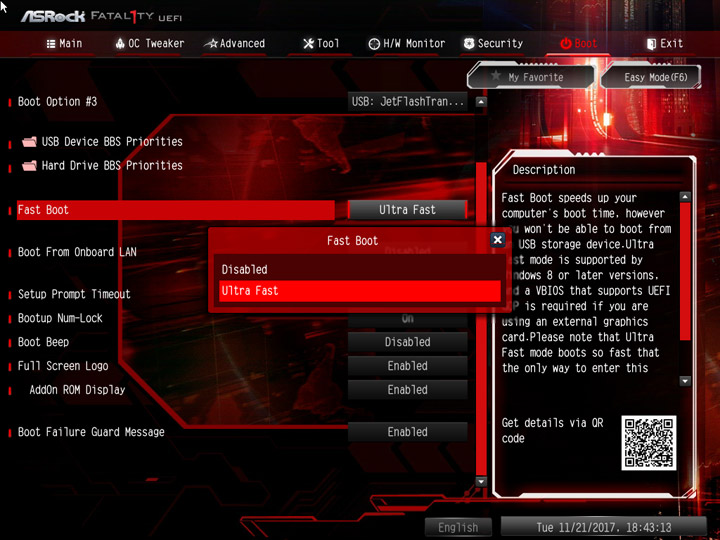

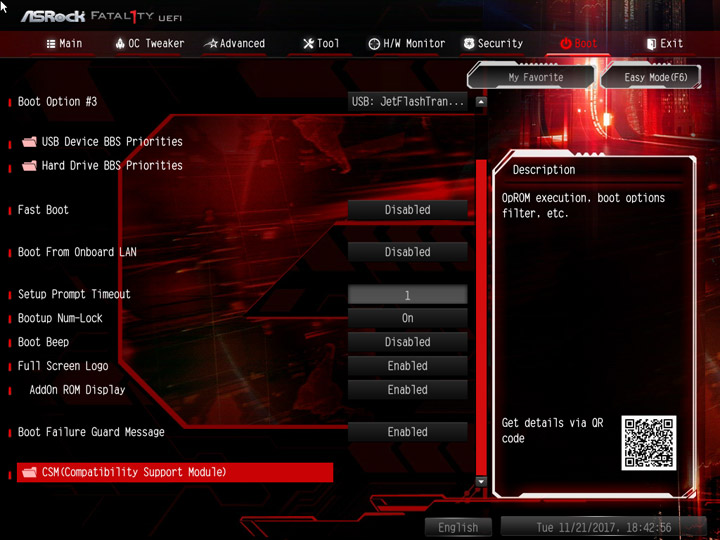

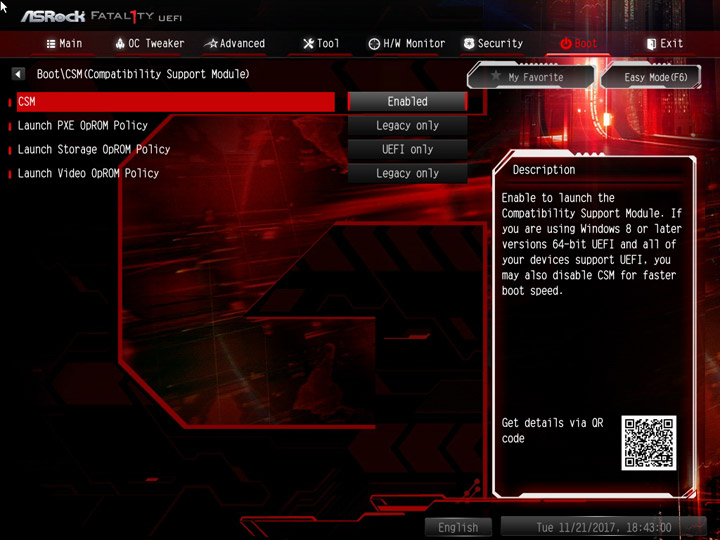

Продолжительность этапа определения оборудования хорошая, можно в работу системы не вмешиваться, но при желании нужно обратиться к странице настроек Boot.

ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6

Комплектное ПО

Программное наполнение игровых продуктов у компании ASRock достаточно однообразно, оно не меняется, равно как и внешний вид UEFI. Список стандартный:

  Программное обеспечение
Фирменное APP Shop (AppCharger, ASRock RGB LED, Fatal1ty Mouse Port, F-Stream Tuning Utility, Key Master, Restart to UEFI)
Звуковое Creative Sound Blaster Cinema 3
Сетевое XFast LAN

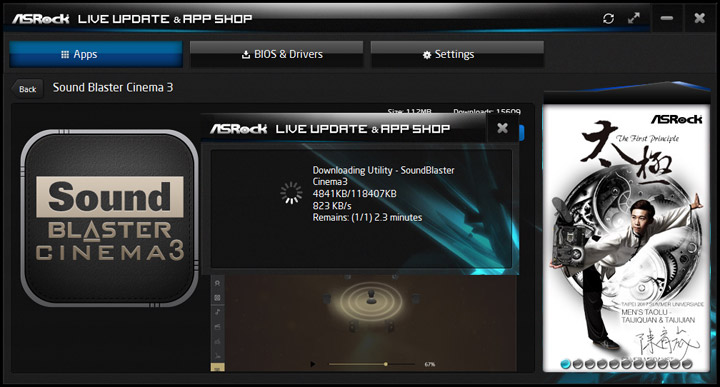

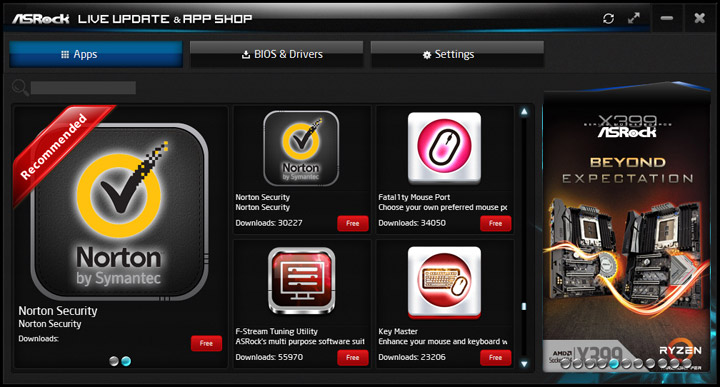

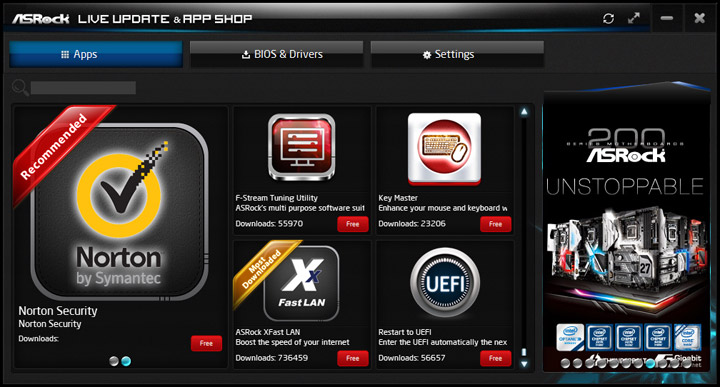

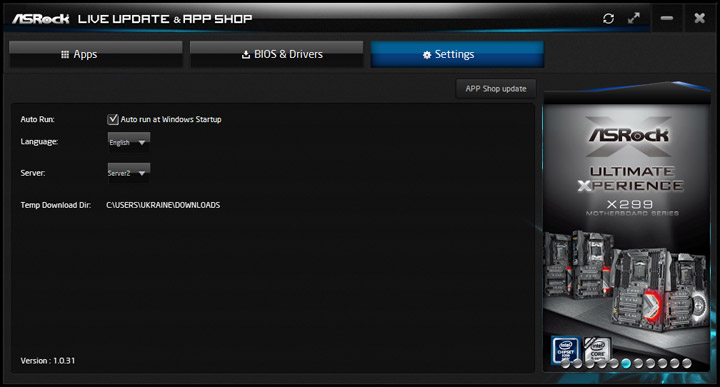

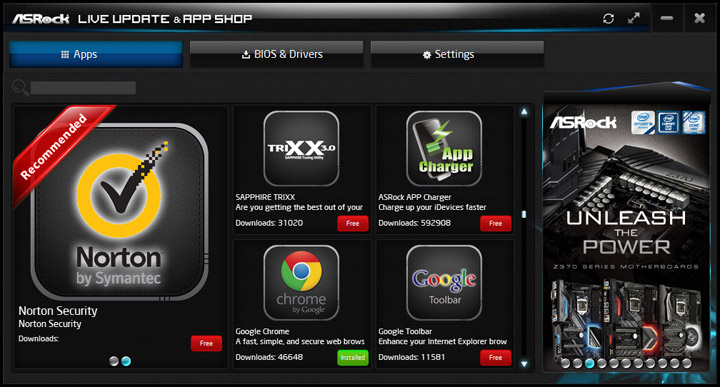

Проверим работоспособность самых важных программ, а с остальными можно познакомиться, изучая наши прошлые материалы. Итак, все фирменные (и не только) утилиты собраны в одном месте. APP Shop может помочь с загрузкой и установкой программ, в том числе он способен оповестить о выходе обновлений, это в равной степени относится и к драйверам.

ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6

Небольшая и удобная утилита Restart to UEFI поможет с моментальным входом в UEFI сразу после перезагрузки системы. Работает исправно.

ASRock Fatal1ty Z370 Gaming K6

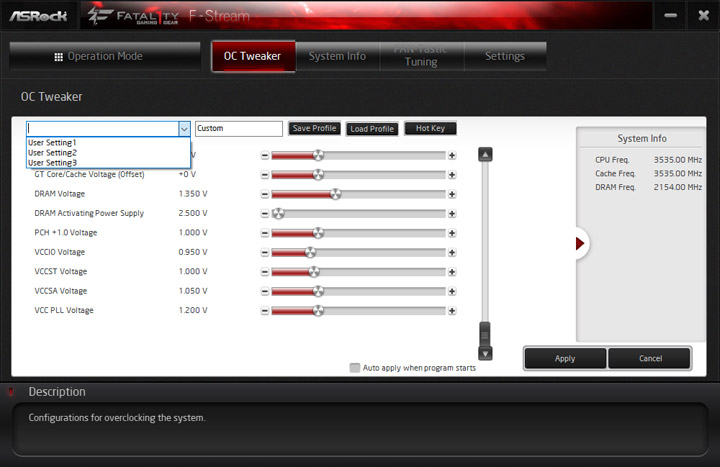

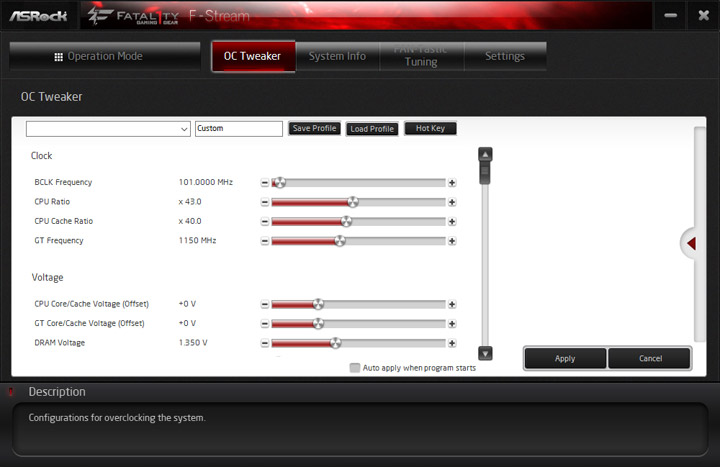

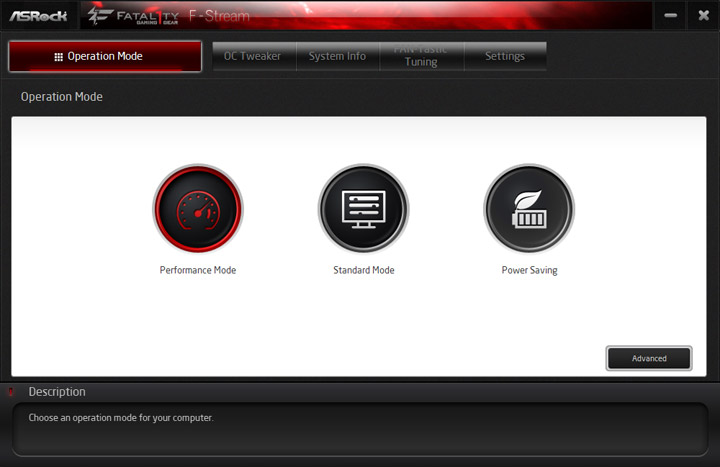

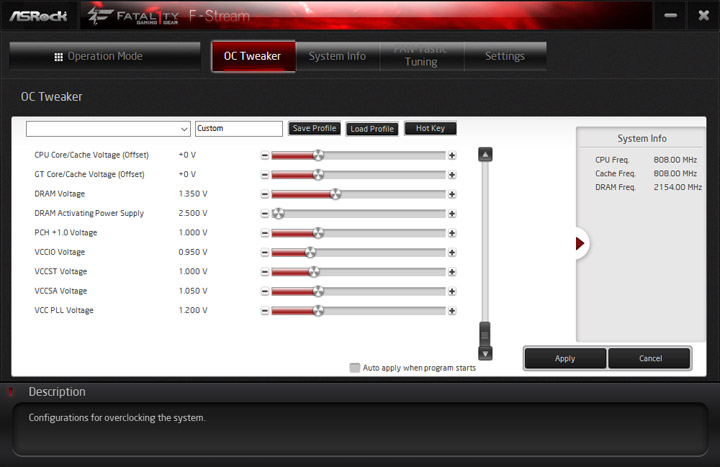

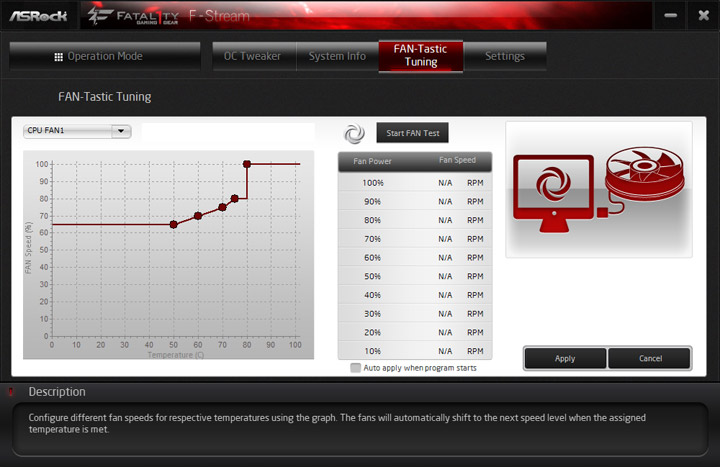

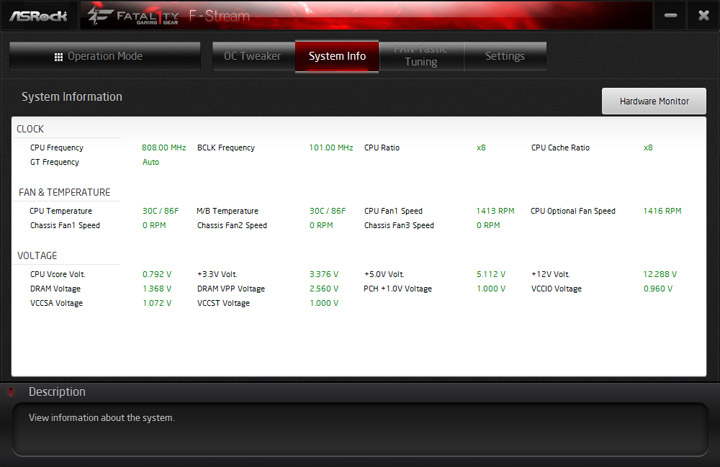

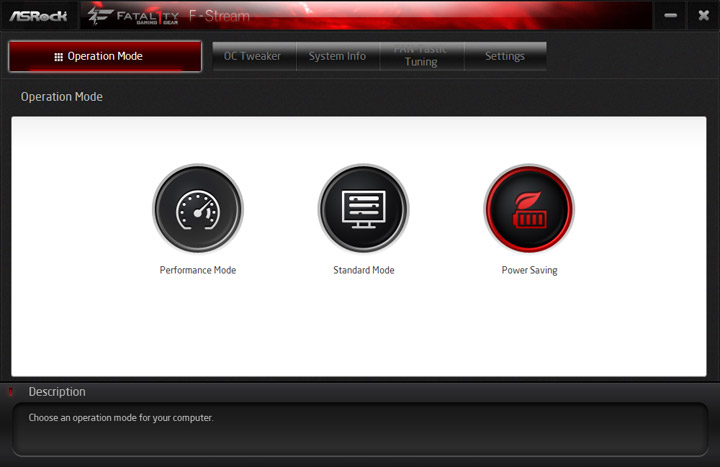

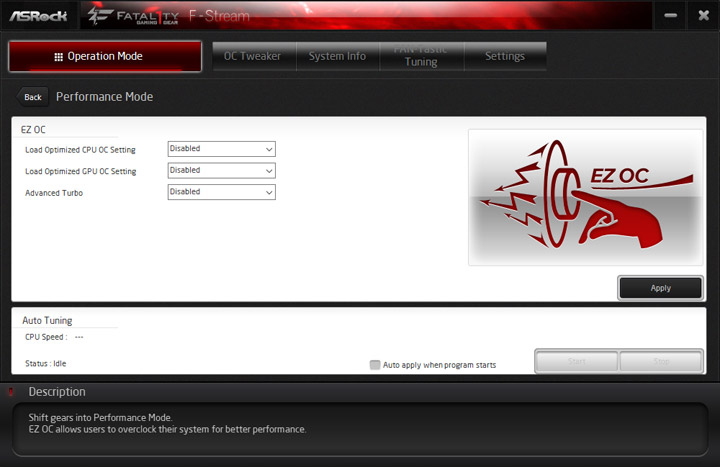

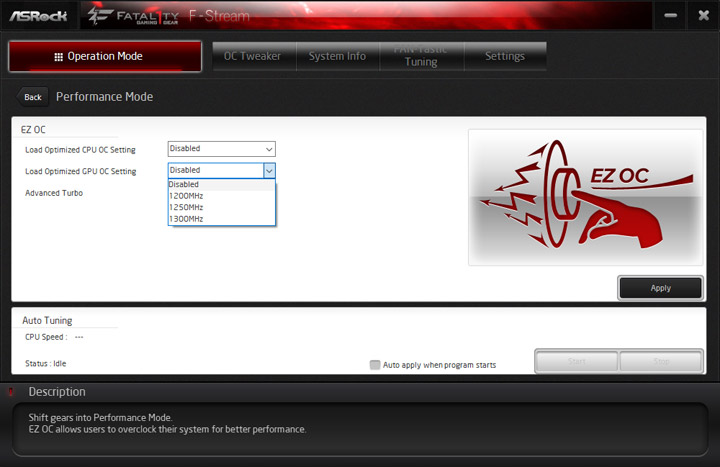

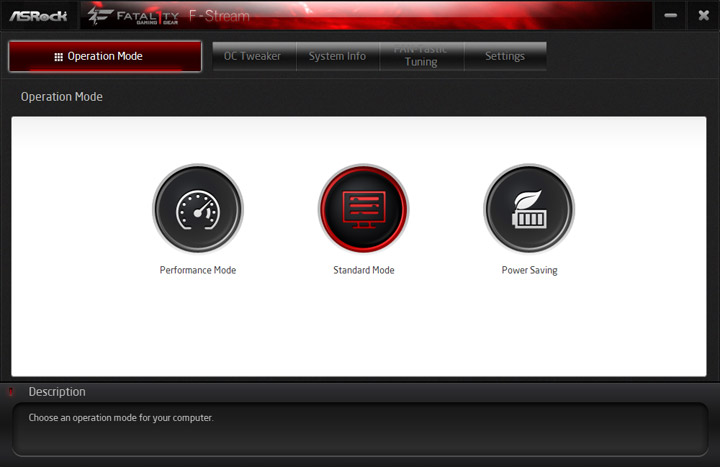

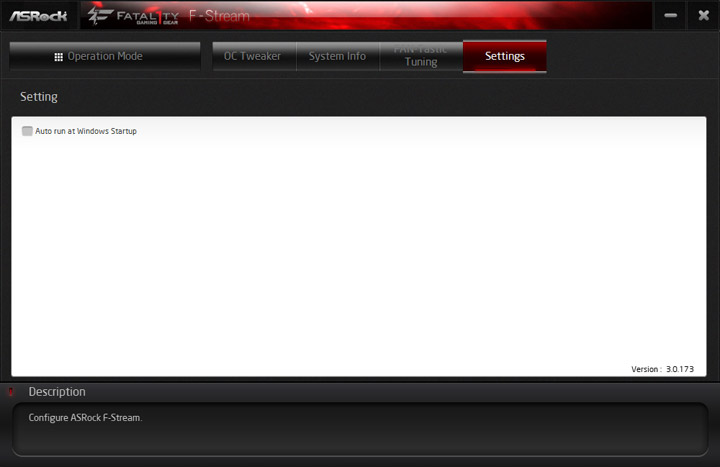

Фирменные профили по разгону можно активировать при содействии F-Stream Tuning Utility. Кроме того, она позволит менять некоторые параметры (например, основные напряжения) «на лету», также здесь можно сформировать несколько профилей и активировать их (в дальнейшем), используя горячие клавиши. Доступны данные со всех датчиков на плате и модуль по калибровке охладителей. К сожалению, настройка вентиляторов здесь потребует постоянную работу программы. Интерактивного осмотрщика оборудования нет даже тут.

ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6

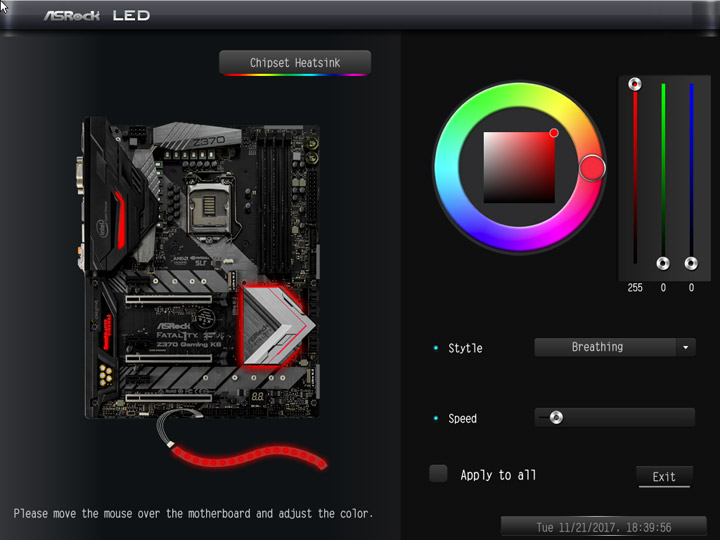

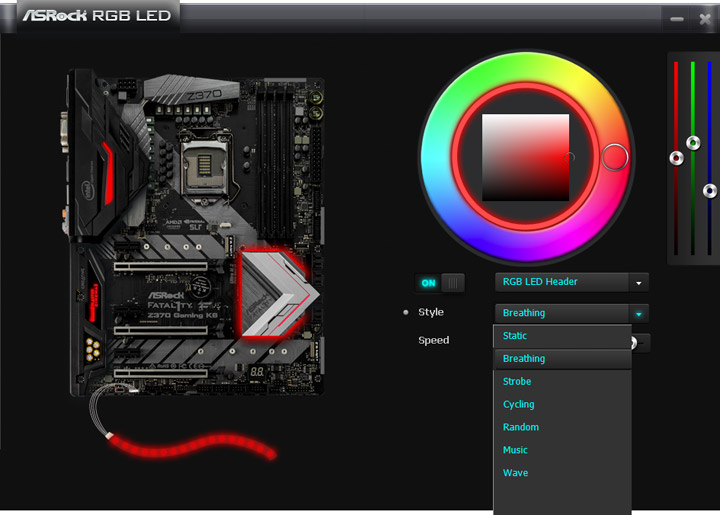

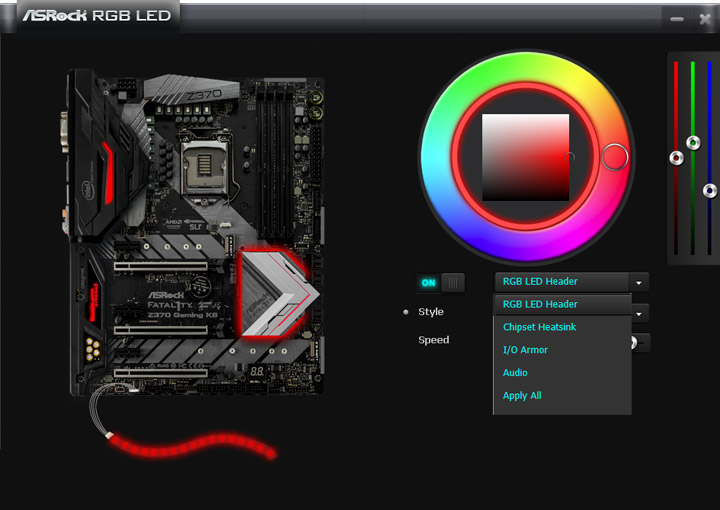

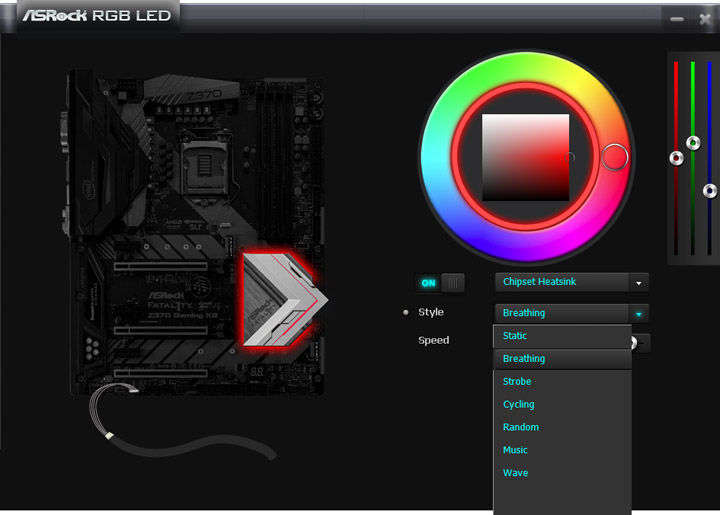

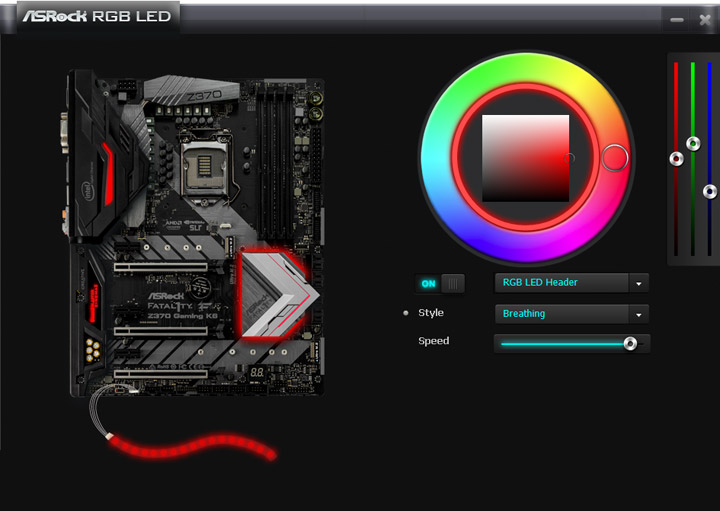

Настройка подсветки мало в чём лучше той, что уже встречалась в составе UEFI.

ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6

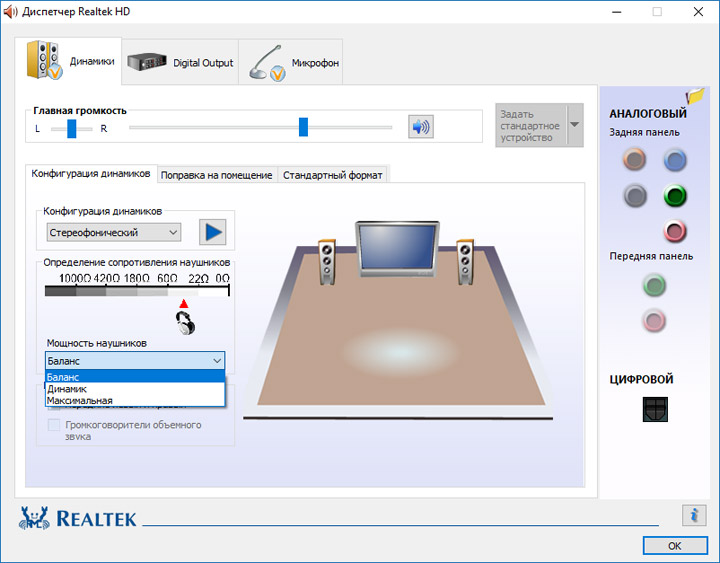

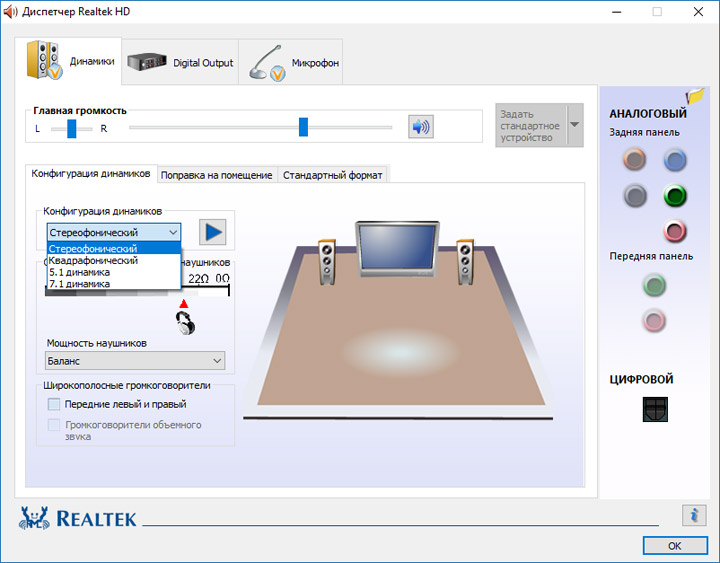

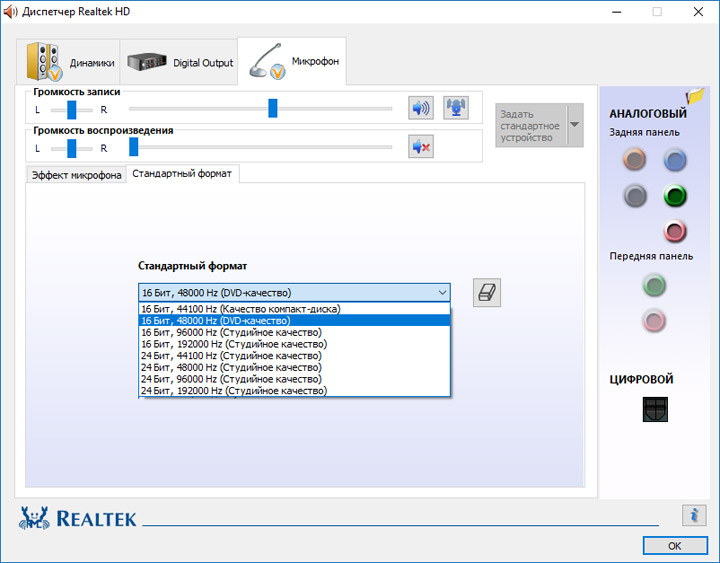

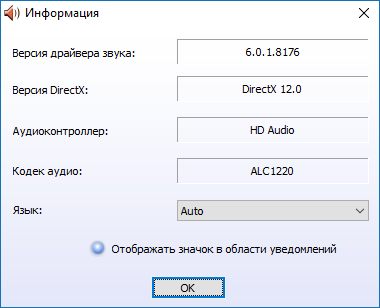

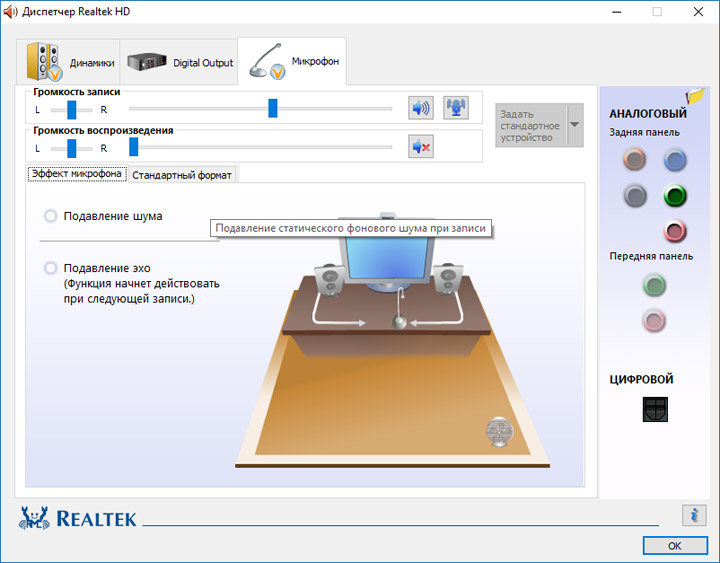

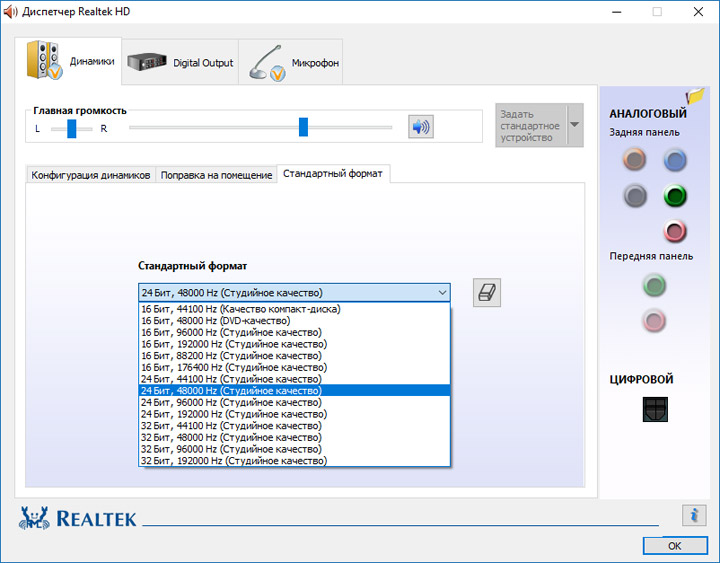

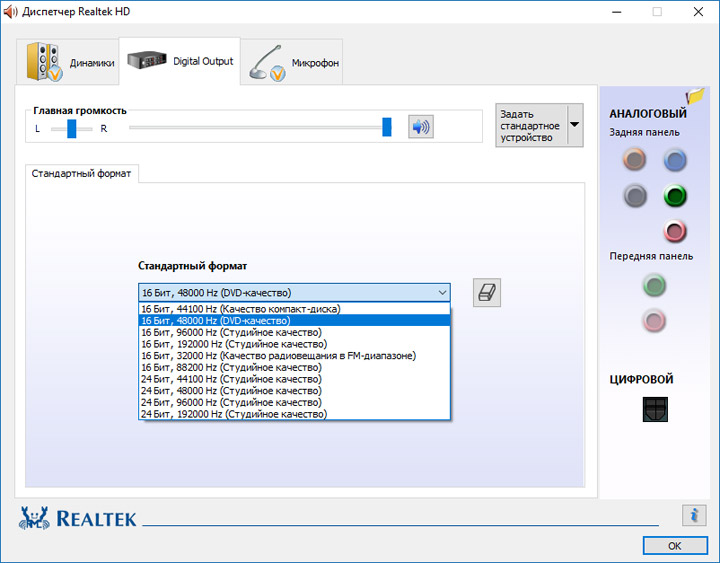

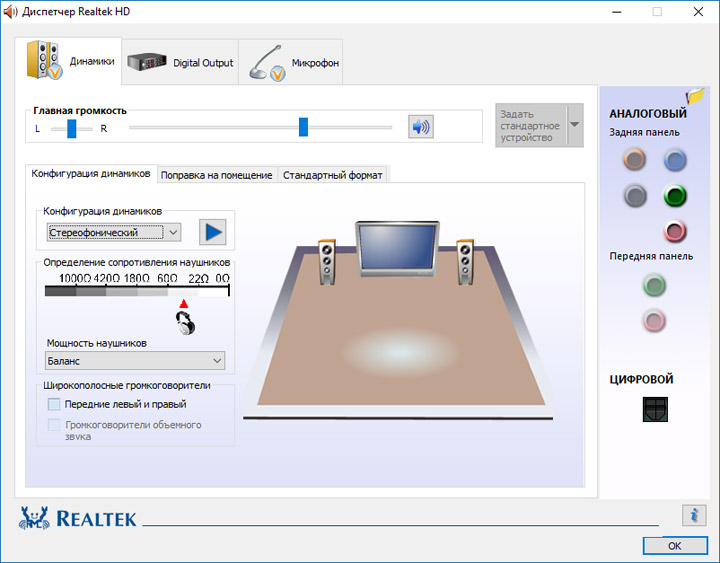

Первичная наладка звучания проходит в фирменном конфигураторе от Realtek. Как и везде, есть несколько профилей предусиления для наушников, тут от них есть заметный эффект. В целом, формирующееся здесь звучание оказалось очень даже неплохим, как для ALC1220. Все инструменты отлично прослушивались, замечания можно высказать в адрес формирования сцены (не чувствовалась глубина и чёткость позиционирования) и к невыразительному вокалу.

ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6

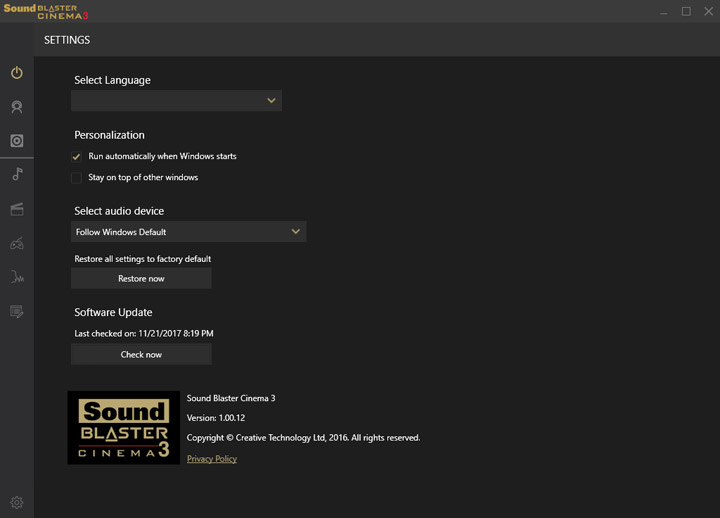

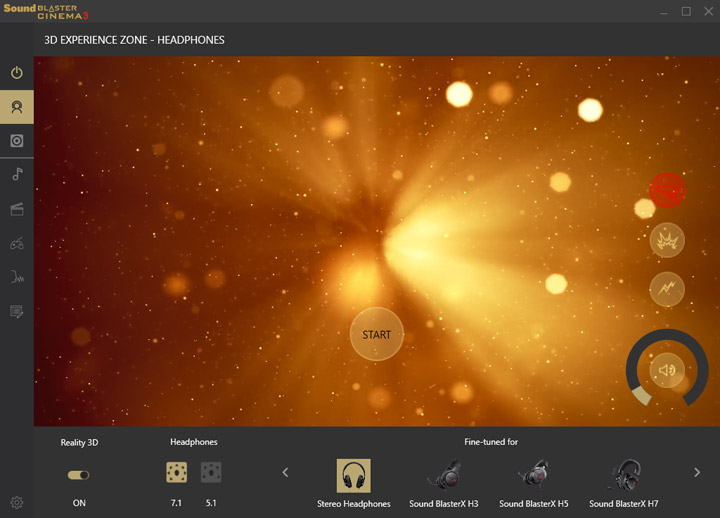

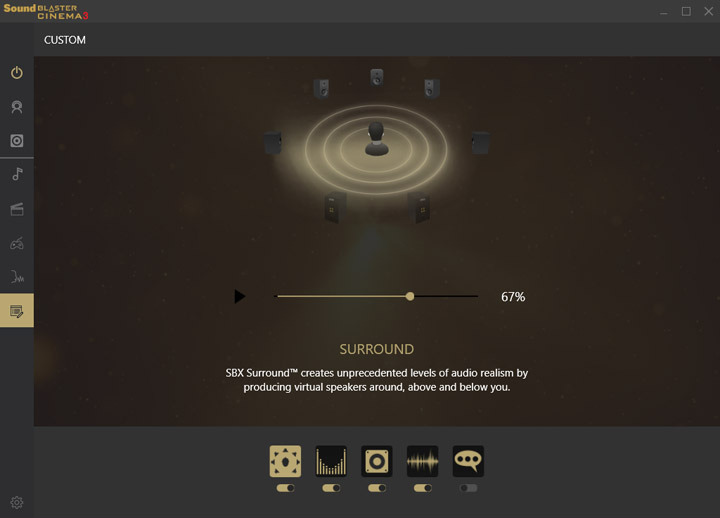

Для преображения звучания или придания ему необходимого (желаемого) окраса предусмотрено особое ПО от Creative — Sound Blaster Cinema 3. Версия давно не менялась, а значит, возможности совпадают с уже ни раз виденными в наших обзорах.

ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6

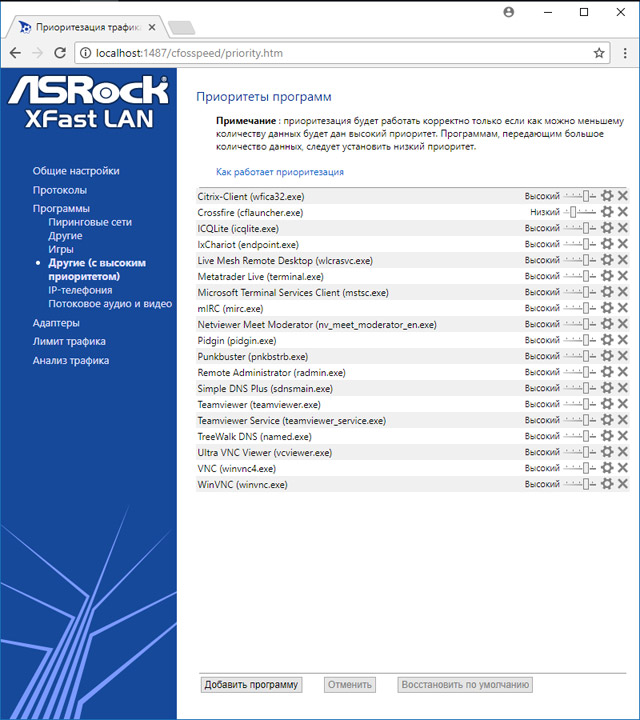

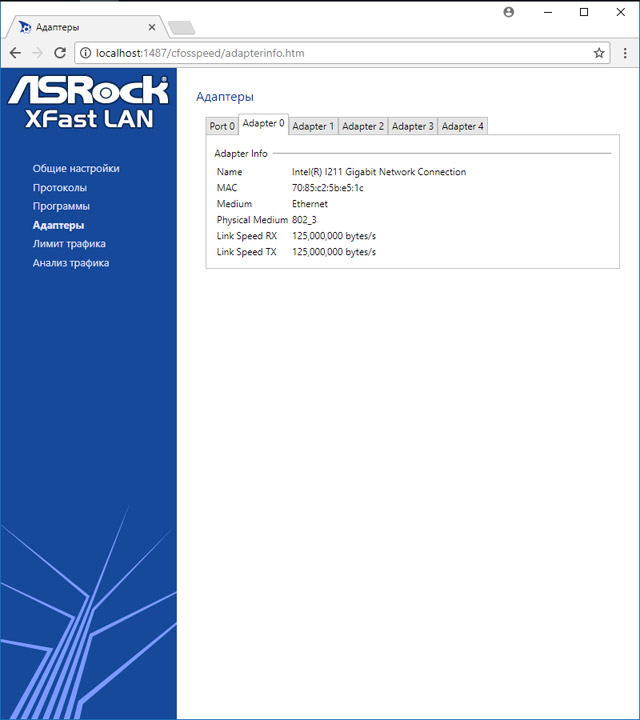

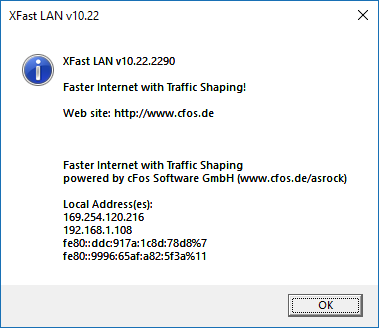

Ещё один давний фирменный компонент — XFast LAN на основе cFosSpeed. Оба сетевых адаптера утилитой воспринимались без проблем.

ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6ASRock Fatal1ty Z370 Gaming K6
