Обзор материнской платы ASRock Fatal1ty X370 Gaming K4. Решение для сборки игровой системы на базе старших моделей AMD Summit Ridge

Специалисты из штата компании ASRock приготовили пять моделей полноразмерных плат, где в качестве основы выступает старший хаб от AMD — X370. Их можно условно разделить на две группы, численное распределение примет вид из трёх и двух моделей, весьма похожих между собой, в первую очередь это относится к организации у них подсистемы питания процессора. Выбранный нами образец возглавляет младшую «тройку», предлагая максимальные возможности в сфере наращивания конфигурации будущего ПК, то есть он обладает передовым набором слотов расширения, комплектуется бонусным ПО для звуковой системы, которая основана на базе старшего кодека от Realtek. Две другие именуются как Fatal1ty X370 Gaming X и X370 Killer SLI (есть версия с предустановленным адаптером беспроводных сетей, она носит суффикс «ac»); объяснимо, они стоят немного дешевле рассматриваемого решения.

Немаловажным является факт присутствия индикатора кодов POST. Пустующее место в центре устройства, по всей видимости, предназначалось под внешний генератор опорной частоты, но в последний момент от него решили отказаться, сделав этот элемент особенностью только самых старших моделей. Ещё одна отличительная черта — наличие посадочного места под платы расширения M.2 формата 2230 (Key E), иначе говоря, предназначенного под современные адаптеры беспроводных сетей с интерфейсом PCI-E. Основные возможности перечислены в таблице:

Упаковка и комплектация

Поскольку решение не простое, а «игровое», — о комплектации позаботились как следует. Чего стоит огромная коробка, где есть и ручка для удобства транспортировки.

Особенности аппаратной составляющей описаны на тыльной стороне. О бонусном ПО есть скромное упоминание в самом конце списка.

Внутри есть:

• многоязычная инструкция по быстрой установке;
• руководство по UEFI и F-Stream на английском языке;
• памятка по корректной установке модулей памяти;
• дополнительная брошюра об утилите RGB LED;
• диск с драйверами и фирменным ПО;
• наклейка с логотипом компании;
• открытка с эмблемой серии (присутствует место для марки);
• заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
• двойной жёсткий мостик для организации SLI;
• три крепёжных винта для устройств формата M.2;
• четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов.

Внешний вид

Это продукт для разовой и окончательной сборки системы — тут нет дополнительных органов управления или каких-либо вспомогательных диагностических индикаторов (кроме как для кодов POST). Для обнуления настроек CMOS есть контактная группа на плате (с классической перемычкой). Размеры соответствуют формату ATX, для корпусных винтов есть девять отверстий.

Радиаторы и пластиковый козырёк закреплены посредством винтов. На тыльной стороне изделия практически ничего нет, светодиоды также отсутствуют. Подсветка реализована исключительно группой элементов, которые находятся близь хаба, под его радиатором.

Сам охладитель довольно большой, потому беспокоится о его способностях в борьбе с тепловыделением излишне.

Есть три компактных гнезда M.2, два из которых можно использовать для нужд накопителей. Устройства типоразмера 22110 не поддерживаются.

Выходов SATA всего шесть, все они продольного типа. Исключительно неудобно расположено гнездо для корпусного вентилятора под номером «1», практически любая современная видеокарта будет осложнять к нему доступ.

Под корпусные гнёзда USB есть по паре колодок каждого типа (второго и третьего поколения). Впервые я встретил специальное гнездо для фирменного охладителя AMD Wraith SM3 — типа USB. Прежде были исключительно белые, как для лент (здесь имеется и такое, всего, выходит, их два — под один кулер).

Распределение линий PCI-E от ЦП происходит между армированных сталью слотами PCI-E x16. Четвёрка меньших связана с хабом.

Звуковой кодек не оснащён экранирующей конструкцией, зато к нему в помощь добавлен один ОУ. Особых конденсаторов немного (предполагаю, выход на переднюю панель корпуса остался без их участия).

Радиаторы, кажущиеся массивными, на самом деле представляют собой образцы из загнутого профиля. Подобный подход мы встречали у недорогой модели ASRock Z97 Anniversary. Для процессорного охладителя на плате предусмотрена пара четырёхконтактных гнёзд.

Основным ШИМ-контроллером является восьмиканальный International Rectifier IR35201, правда, здесь его возможности задействованы только лишь по схеме 4+2 фазы. Ему в помощь приставлены три сдвоенных драйвера IR3598. Для этой схемы было бы достаточно 12 силовых элементов (шесть пар под верхнее и нижнее плечи), но на плате их 24, а значит в каждом канале использован приём удвоения числа элементов — и для напряжения CPU, и для NB (SOC). Пара транзисторов составлена из моделей SM4336NSKP и SM4337NSKP производства Sinopower. Конденсаторы выбраны с увеличенным сроком службы (12 тысяч часов).

Есть замечания к площади одной из термопрокладок, её для полноценного теплообмена явно недостаточно. Вопросов к усилию прижима нет никаких.

Конфигурация задней панели весьма необычна. В целом, жаловаться на восемь выходов USB нельзя, но здесь все они находятся очень близко друг к другу, с подключением кабелей проблем не будет, а вот какое-либо устройство сюда уже может не вместиться. Было бы неплохо видеть здесь хотя бы (одну) кнопку — для сброса настроек, но её нет, зато распаяны два гнезда PS/2.

Возможности UEFI

Воспользовавшись фирменным механизмом Instant Flash, интегрированным в UEFI, я смог без проблем обновить прошивку до актуальной сборки.

Не смотря на длительное присутствие продуктов ASRock на базе AMD AM4 в розничной продаже, упрощённого меню наладки до сих пор тут не появилось, работать придётся с классическим интерфейсом, хотя на конкурирующей платформе (Intel) имеется лаконичный EZ Mode.

Весьма спорно реализована и настройка памяти в предназначенном как раз для разгона меню OC Tweaker. Без активации профилей XMP нет доступа ни к её частоте, ни к задержкам. Здесь доступен ряд напряжений, как основной группы, так и сопутствующей. Для хранения настроек предусмотрено пять профилей.

У процессорного напряжения есть два способа достижения нужной отметки — фиксация или компенсация (offset), есть и профили LLC.

Наиболее важные параметры находятся в таблице:

На странице Advanced сосредоточены настройки не только для периферической обвязки.

Заготовлен раздел AMD CBS, где находится множество пунктов по тонкой настройке всей системы. В частности, глубокий контроль за параметрами DRAM реализован именно тут. Также хочется отметить возможность менять состояния Pstates.

Базовый контроль над лентами LED RGB доступен прямо из UEFI, но для полноценной работы с ними лучше использовать фирменное ПО.

Рубрика наблюдения за системными параметрами в реальном времени вышла достаточно насыщенной. Есть температурное значение из области VRM.

Можно управлять работой пяти охладителей. Лишь для двух их них можно выбрать способ изменения частоты вращения. Соответственно, для трёх остальных он останется неизменным. Замеры показали, у двух каналов заложен механизм изменения ШИМ, а у оставшегося пятого меняется выходное напряжение.

В целом, набор вполне неплох, всё работает «на лету», потому нет особой нужды в отдельном ПО для настройки схем охлаждения. Помимо классического способа указания значений, реализован интерактивный сценарий FAN-Tastic Tuning. Ещё один пункт со схожим названием — FanTuning — проводит калибровку устройств с целью поиска минимальной работоспособной отметки (в процентах).

Fast Boot изначально деактивирован, но и без него процедура инициализации оборудования весьма быстра (как для продуктов на базе AMD AM4). Будет интересным указать способ применения новых настроек: система не отключается, как это происходит с платами от других производителей, а просто перезагружается. Отключение можно наблюдать лишь при гарантированно неработоспособных параметрах, о чём тремя короткими сигналами оповещает системный громкоговоритель. К чести испытуемой, отключение в таких случаях действительно срабатывает — вероятно, применяются совершенно иные подходы, которые помогают системе обрести стабильность. Да, сброс настроек CMOS посредством перемычки в процессе испытаний я проводил, но всего несколько раз, гораздо чаще система могла загрузиться с безопасными настройками, предоставляя возможность что-либо отредактировать. Пожаловаться здесь можно лишь на отсутствие уведомления, приходилось догадываться о происходящем по действующим в конкретный момент времени значениям переменных.

Комплектное ПО

Набор программ, обусловленный игровой направленностью продукта, оказался таким же, как и у младшей по иерархии модели от ASRock — Fatal1ty AB350 Gaming K4. В том обзоре практически все фирменные утилиты отказались запускаться на тестовой системе, но в этот раз они работали исправно.

Разве что, небольшие замечания есть к APP Shop, ведь в перечне доступных в нём программ отчего-то нет самой интересной — F-Stream Tuning Utility (её пришлось загрузить с официальной страницы модели в Сети). Версия использовалась самая последняя, комплекс умеет искать обновления и для себя. С загрузкой при его участии утилит и их установкой проблем не было.

F-Stream Tuning Utility предоставляет возможность наблюдения за самыми важными системными параметрами и «на лету» менять различные напряжения, также тут можно приложить усилия для настройки охладителей, особым качеством этой программы является возможность калибровки вентиляторов с последующим составлением паспорта для каждого изделия. Однако в этот раз я не нашёл здесь ожидаемых фирменных профилей для разгона ПК, в среде UEFI они тоже не числятся, а значит все действия пользователю придётся предпринимать самостоятельно.

Удобная утилита для беспроблемного попадания в среду UEFI по перезагрузке системы доступна и функционирует.

Key Master — несложная в освоении программка, призванная помочь геймерам путём улучшения отдачи от клавиатуры и мыши (доступно написание макросов и внедрение новых качеств, активируемых «горячими» клавишами). Тут же встроена игрушка-кликер для проведения испытаний.

Использование особого порта на задней панели позволит использовать фирменную одноимённую утилиту — Fatal1ty Mouse Port. Тут можно изменить частоту опроса порта.

ASRock RGB LED позволяет изменить цвет на одном из четырёх светоизлучателей, один из которых находится под чипсетным радиатором, а для трёх остальных понадобится использовать соответствующее собственное оборудование. Возможности достаточно скромные относительно продукции конкурирующих вендоров.

Первоначальная наладка звука осуществляется при участии фирменного конфигуратора от Realtek. Удивительным образом он неправильно определил импеданс подключенных наушников, но трагедии в этом нет, поскольку все три профиля предусиления можно активировать собственными силами.

Сам звук оказалась очень неплохим, хотя одно только наличие старшего кодека ALC1220 вовсе не означает отличную его реализацию, но в этот раз получилось услышать именно такой вариант. Для видоизменения звуковой картины имеется особое бонусное ПО от Creative — Sound Blaster Cinema 3. Версия кочует от одной платы ASRock к другой, больше скриншотов доступно в обзоре Fatal1ty Z270 Gaming K4.

Традиционный спутник всех крепких плат от ASRock — XFast LAN, выполненный на базе cFosSpeed. Работала эта программа без замечаний.

Тестовый стенд

В состав стенда вошли:

• процессор: AMD Ryzen 7 1800X (3,6 ГГц);
• кулер: Noctua NH-U12P + Nanoxia FX12-2000;
• термоинтерфейс: Noctua NT-H1;
• память: HyperX Predator HX432C16PB3K2/16 (2x8 ГБ, 3200 МГц, 16-18-18-36-1T, 1,35 В);
• видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
• накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
• блок питания: SilverStone SST-ST65F-PT (650 Вт);
• операционная система: Windows 10 Pro x64;
• драйверы: AMD APP SDK 3.0, AMD Chipset Drivers 17.30, GeForce 381.65 (22.21.13.8165), PhysX 9.17.0329, Ryzen Balanced Power Plan.

Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

• AIDA64 5.92 (Cache & Memory benchmark);
• Super PI 1.5 XS;
• wPrime 2.10;
• x265 HD Benchmark;
• MAXON CINEBENCH R15;
• POV-Ray 3.7.0;
• LuxMark v3.1;
• Futuremark 3DMark 13;
• DiRT 3 Complete Edition (1.2.0.0);
• Hitman: Absolution (1.0.447.0);
• Grand Theft Auto V (1.0.877.1);
• Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы AMD Socket AM4 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Результаты тестирования

Перед началом замеров все настройки устанавливались в начальное положение. Модули памяти работали на частоте 2400 МГц.

Использование особого «Плана электропитания» на практике означает установку значения «Минимального состояния процессора» в позицию 90%, что приводит к его работе на частоте 3,7 ГГц даже в моменты простоя.

Замечаний к работе подсистемы памяти не возникло.

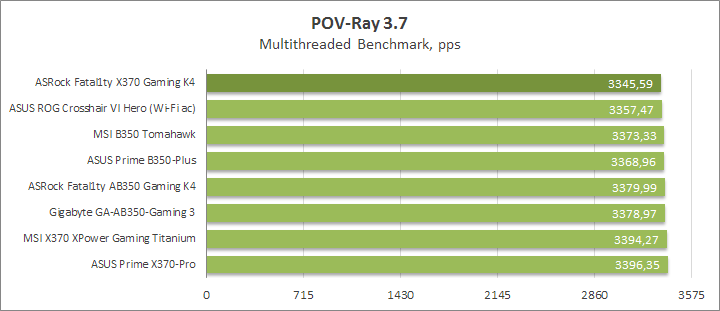

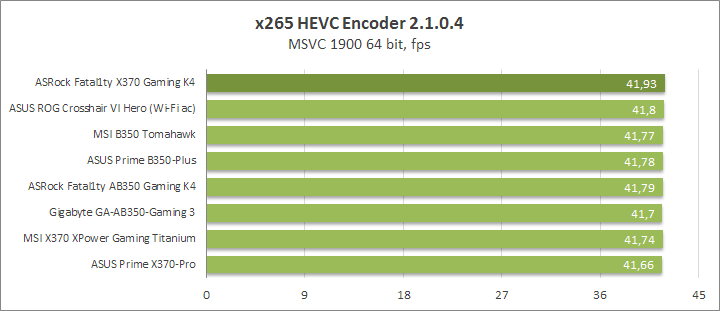

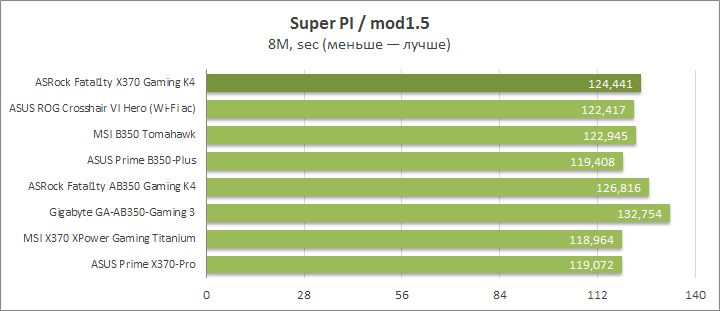

Рекордсменом в синтетических тестах испытуемой не быть, но и жаловаться тоже особо не на что.

Чем больше обновлений получает Windows 10, тем лучше получаются выступления участниц в LuxMark v3.1 и одновременно они хуже проявляют себя в POV-Ray 3.7.0. Явление носит систематический характер. Что же до Fatal1ty X370 Gaming K4, то с производительностью в обычных приложениях у неё полный порядок.

Для 3DMark нет никакой разницы где именно проводить замеры — все платы здесь равны.

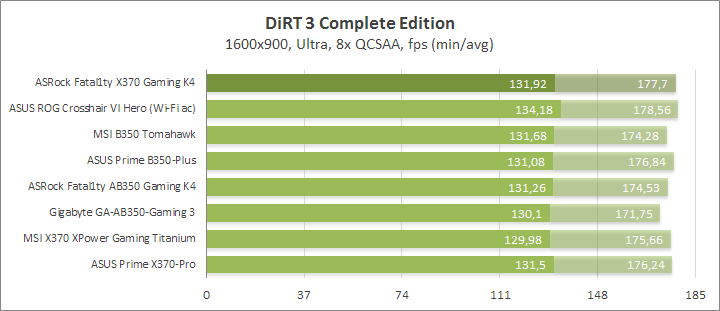

На базе рассматриваемой модели можно смело собирать игровую систему, в проведённых испытаниях она продемонстрировала хорошую производительность.

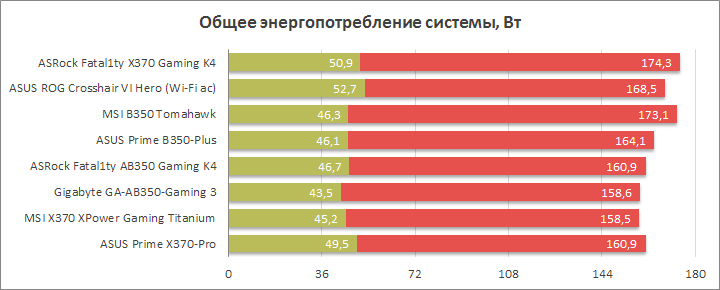

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

Разобраться в причинах наибольших требований к розетке помогут сведения о режимах работы системы. Напряжения у NB (SOC) и DRAM были обычными — 0,881 и 1,2 вольт. А вот у процессора наблюдался заметно повышенный уровень действующих значений. При однопоточных нагрузках уровень рос до 1,519 В, а для многопоточной — до 1,456 В. Даже у MSI B350 Tomahawk напряжение не было настолько большим. Такие значения, вне всяких сомнений, избыточны, вероятно, производитель перестраховался для случаев использования невероятно неудачных экземпляров процессоров. Вмешательство в эти настройки неминуемо приведёт к снижению аппетитов системы.

Разгонный потенциал

Опорную частоту здесь менять нельзя, а значит проверить разгон можно только у ЦП и модулей ОЗУ. Готовых профилей для процессора также не предусмотрели, потому начнём эксперименты с активации XMP. При этом повышается напряжение у DRAM (до 1,35 В) и у NB (или SOC Voltage, до 1,1 В).

Без дополнительного вмешательства в настройки Windows работает без нареканий, как и тест производительности 7-Zip. Однако первый же проход в LinX обнажает проблемы в стабильности, завершаясь ошибкой.

Разгон процессора был нетрудным, ведь его потенциал давно изучен, это 4025 МГц при 1,43 В. Для формирования последнего уровня я выбрал добавочные 0,075 В (offset) к штатным 1,37 В. Первый из профилей LLC довольно серьёзно завышает действующее значение, потому лучшим, на мой взгляд, будет второй, с ним флуктуация оказалась равна двум сотым вольта.

Никакие другие параметры не менялись, система функционировала без проблем. В том числе, не потребовались дополнительные меры для охлаждения узла VRM.

Изучая нюансы работы памяти, я обнаружил невозможность активации переменной BankGroupSwap, хотя с предыдущими материнскими платами во время оверклокинга она активировалась самостоятельно (активация в UEFI проходит без проблем, но средствами утилиты RTC значение переменной отображалась как неактивное).

Как бы там ни было, и без активного состояния этого параметра разгон DRAM завершился успехом. Ещё из описания UEFI было известно о неочевидном доступе к рубрике задержек для памяти (либо через настройки на странице Advanced, либо после активации какого-нибудь профиля XMP). Но и тут всё же успех оказался достижим. Напряжения SOC было достаточно буквально штатного, а вот на самих модулях пришлось его повышать до 1,47 В! К слову, предельное на этой модели значение напряжения равно 1,5 В, это достаточно предусмотрительно как для геймерской платы. Помимо частоты, я устанавливал только основную формулу задержек, которая не раз была проверена у нашего комплекта, это 14-15-15-15-28-1T.

Возросшая нагрузка на систему вывела её фактически на предельный режим функционирования в плане температурных значений, но испытуемая с честью преодолела все этапы тестирования. Дополнительных мер по охлаждению предпринимать не потребовалось.

Как я могу судить, программные значения температуры VRM слегка преувеличены. Во время программной фиксации отметки 106 °С, я на самом горячем участке намерил всего 99 °С, радиатор при этом грелся до 66 °C (другой, где, главным образом, реализован стабилизатор для SOC Voltage, грелся до 55 °C). Как бы там ни было, для предельного воздушного разгона старшей модели AMD Ryzen преобразователя напряжения оказалось достаточно, а в сочетании с хорошим продуваемым корпусом итоговые температуры обязаны стать ещё меньше. Без учёта фонового всплеска, потребление уложилось в границы 51–306 Вт. Снизив рабочую температуру силовых элементов, можно надеяться на понижение пиковых величин, но и без этого всё находится в разумных пределах.

Вывод

По итогам проведённого обзора можно смело утверждать об успешно проделанной работе специалистами из лагеря ASRock. Им удалось создать достаточно сбалансированный продукт игровой направленности, готовый в том числе и к разгонным мероприятиям. Его аппаратные возможности главным образом опираются на решения от AMD, о плеяде сторонних контроллеров тут речь не идёт. Для реализации приличного числа интерфейсных выходов оказалось достаточно и базового набора — из ЦП и хаба, расстроить может, разве что, всего шесть гнёзд SATA, но зато тут есть целых три компактных M.2 (под накопителя рассчитаны два из них).

Программное оснащение достаточно обширно, работа над ошибками проведена, и теперь всё функционирует как нужно. Как недочёт можно выделить отсутствие готовых профилей под разгон, но для собственных экспериментов есть достаточное число пунктов в UEFI. Для формирования напряжения на CPU есть два разных способа, имеются профили LCC и допускается корректировка состояний Pstates. Подсистема питания оказалось весьма крепкой, чтобы без дополнительных мер пройти все испытания, даже при самом серьёзном (воздушном) разгоне. Полезным для пользователя станет возможность наблюдения за температурой VRM.

Несколько больших усилий, чем обычно, потребует разгон ОЗУ, не даром в списке официально поддерживаемых комплектов нет ни одного с частотой выше 2933 МГц. А всё дело в достаточно высоком конечном напряжении, востребованном для работы на высоких частотах.

В целом, Fatal1ty X370 Gaming K4 отлично подойдёт для сборки игровой системы с прицелом на разгон, в том числе и при участии старших моделей AMD Ryzen. Правда, для последнего пользователю придётся запастить терпением и желанием довести настройку ПК до стабильного состояния, поскольку обретаемая стабильность может запросто оказаться мнимой. Приятно наблюдать, как компании не оставляют свои продукты в сыром виде и постепенно совершенствуют их, теперь в их число можно смело записать и ASRock.
