Обзор материнской платы ASRock Fatal1ty X370 Gaming K4. Решение для сборки игровой системы на базе старших моделей AMD Summit Ridge

Специалисты из штата компании ASRock приготовили пять моделей полноразмерных плат, где в качестве основы выступает старший хаб от AMD — X370. Их можно условно разделить на две группы, численное распределение примет вид из трёх и двух моделей, весьма похожих между собой, в первую очередь это относится к организации у них подсистемы питания процессора. Выбранный нами образец возглавляет младшую «тройку», предлагая максимальные возможности в сфере наращивания конфигурации будущего ПК, то есть он обладает передовым набором слотов расширения, комплектуется бонусным ПО для звуковой системы, которая основана на базе старшего кодека от Realtek. Две другие именуются как Fatal1ty X370 Gaming X и X370 Killer SLI (есть версия с предустановленным адаптером беспроводных сетей, она носит суффикс «ac»); объяснимо, они стоят немного дешевле рассматриваемого решения.

ASRock Fatal1ty X370 Gaming K4

Немаловажным является факт присутствия индикатора кодов POST. Пустующее место в центре устройства, по всей видимости, предназначалось под внешний генератор опорной частоты, но в последний момент от него решили отказаться, сделав этот элемент особенностью только самых старших моделей. Ещё одна отличительная черта — наличие посадочного места под платы расширения M.2 формата 2230 (Key E), иначе говоря, предназначенного под современные адаптеры беспроводных сетей с интерфейсом PCI-E. Основные возможности перечислены в таблице:

Модель ASRock Fatal1ty X370 Gaming K4
Официальная страница продукта в Сети asrock.com
Чипсет AMD X370
Процессорный разъём AMD AM4
Процессоры AMD Series: Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7
Память 4 DIMM DDR4 SDRAM 2133/2400/2667/2933+*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) — CPU
1 x PCI Express 3.0 x16 (x8) — APU/Athlon
4 x PCI Express 2.0 x1 — X370
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280) — CPU
1 x PCI Express 3.0 x2, SATA (Key M, 2242/2260/2280) — APU/Athlon
1 x PCI Express 2.0 x2, SATA (Key M, 2242/2260/2280) — B350
1 x PCI Express 2.0 x1 (Key E, 2230)
Встроенное видеоядро (в APU) Radeon Series: R7, R5
Видеоразъёмы HDMI
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 2
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели — A и C)
10 х 3.1 Gen1 (6 разъёмов на задней панели)
4 x 2.0 (разъёмов на задней панели нет)
Serial ATA 6 x SATA 6 Гбит/с (X370)
RAID 0, 1, 10 (SATA, X370)
Встроенный звук Codec — Realtek ALC1220 (7.1, HDA)
Op Amp — Texas Instruments NE5532
S/PDIF Оптический (выход)
Сетевые возможности Intel I211-AT (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности POST-индикатор, Fatal1ty Mouse Port, пара колодок для подключения лент RGB LED, стойка под две антенны на задней панели, поддержка AMD 2-Way CrossFireX и NVIDIA 2-Way SLI, Creative Sound Blaster Cinema 3
Цена в рознице, $ 169

Упаковка и комплектация

Поскольку решение не простое, а «игровое», — о комплектации позаботились как следует. Чего стоит огромная коробка, где есть и ручка для удобства транспортировки.

ASRock Fatal1ty X370 Gaming K4

Особенности аппаратной составляющей описаны на тыльной стороне. О бонусном ПО есть скромное упоминание в самом конце списка.

ASRock Fatal1ty X370 Gaming K4

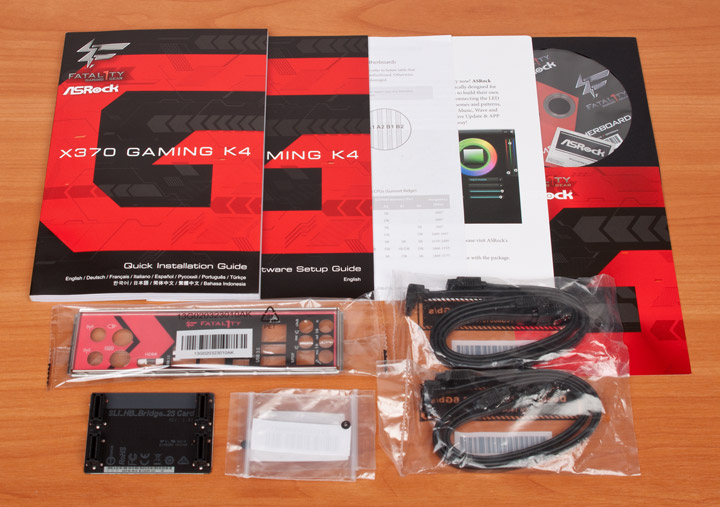

Внутри есть:

  • многоязычная инструкция по быстрой установке;
  • руководство по UEFI и F-Stream на английском языке;
  • памятка по корректной установке модулей памяти;
  • дополнительная брошюра об утилите RGB LED;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • открытка с эмблемой серии (присутствует место для марки);
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
  • двойной жёсткий мостик для организации SLI;
  • три крепёжных винта для устройств формата M.2;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов.
ASRock Fatal1ty X370 Gaming K4

Внешний вид

Это продукт для разовой и окончательной сборки системы — тут нет дополнительных органов управления или каких-либо вспомогательных диагностических индикаторов (кроме как для кодов POST). Для обнуления настроек CMOS есть контактная группа на плате (с классической перемычкой). Размеры соответствуют формату ATX, для корпусных винтов есть девять отверстий.

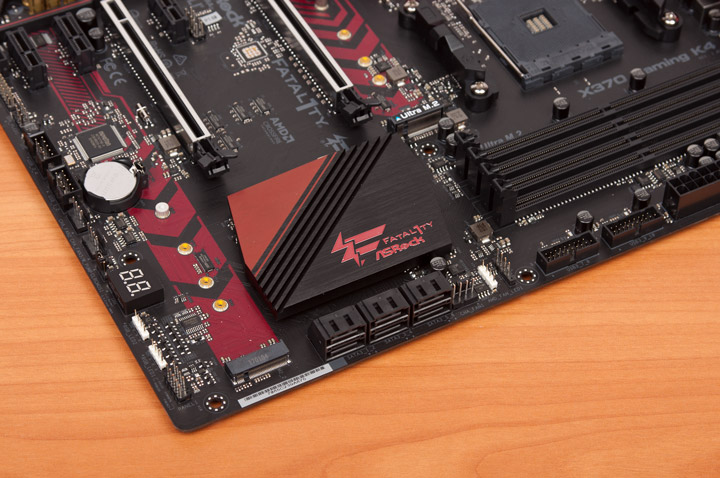

ASRock Fatal1ty X370 Gaming K4

Радиаторы и пластиковый козырёк закреплены посредством винтов. На тыльной стороне изделия практически ничего нет, светодиоды также отсутствуют. Подсветка реализована исключительно группой элементов, которые находятся близь хаба, под его радиатором.

ASRock Fatal1ty X370 Gaming K4

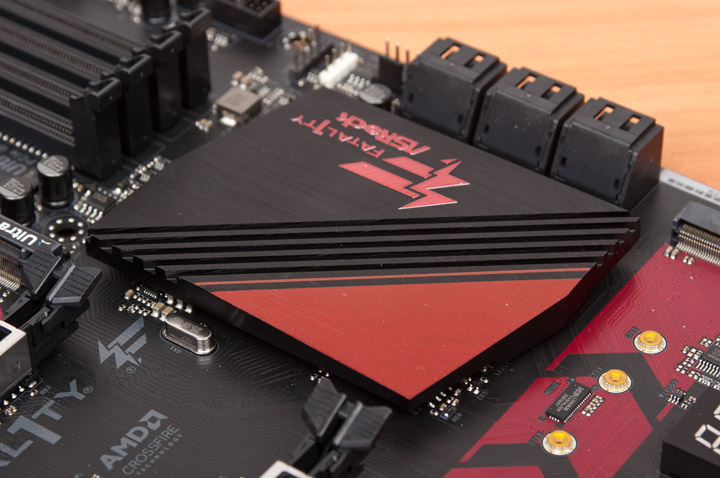

Сам охладитель довольно большой, потому беспокоится о его способностях в борьбе с тепловыделением излишне.

ASRock Fatal1ty X370 Gaming K4

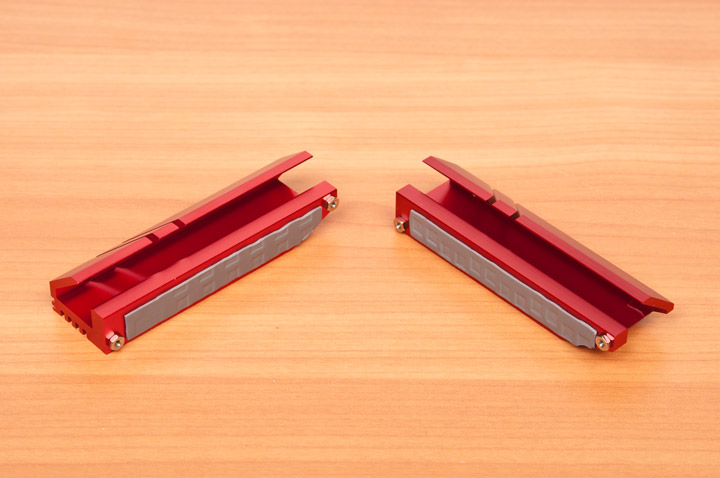

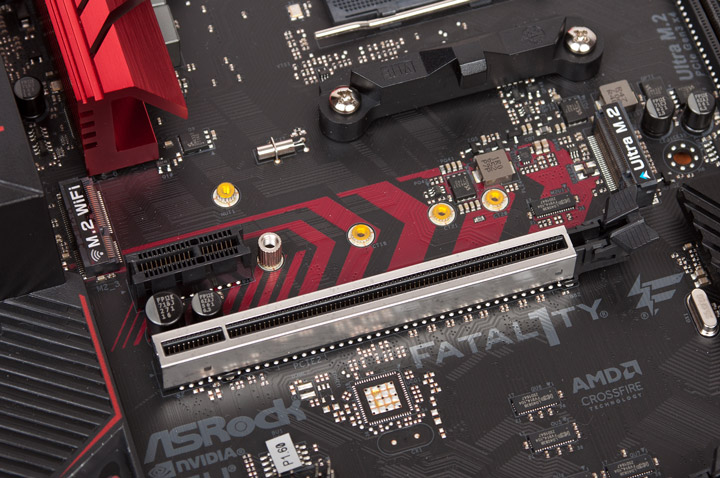

Есть три компактных гнезда M.2, два из которых можно использовать для нужд накопителей. Устройства типоразмера 22110 не поддерживаются.

ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4

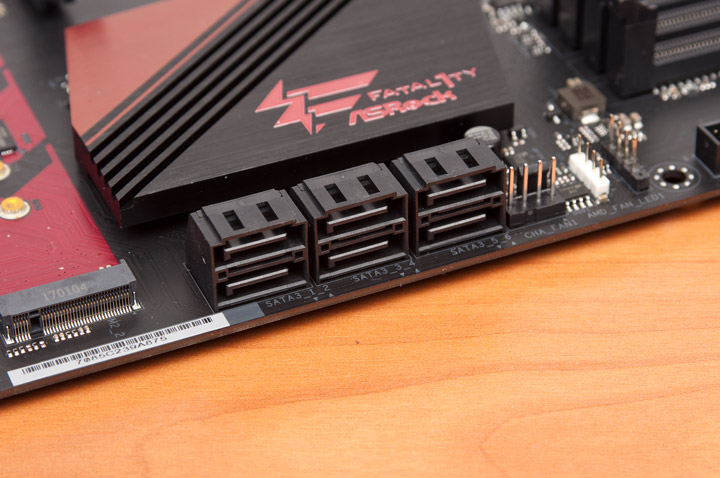

Выходов SATA всего шесть, все они продольного типа. Исключительно неудобно расположено гнездо для корпусного вентилятора под номером «1», практически любая современная видеокарта будет осложнять к нему доступ.

ASRock Fatal1ty X370 Gaming K4

Под корпусные гнёзда USB есть по паре колодок каждого типа (второго и третьего поколения). Впервые я встретил специальное гнездо для фирменного охладителя AMD Wraith SM3 — типа USB. Прежде были исключительно белые, как для лент (здесь имеется и такое, всего, выходит, их два — под один кулер).

ASRock Fatal1ty X370 Gaming K4

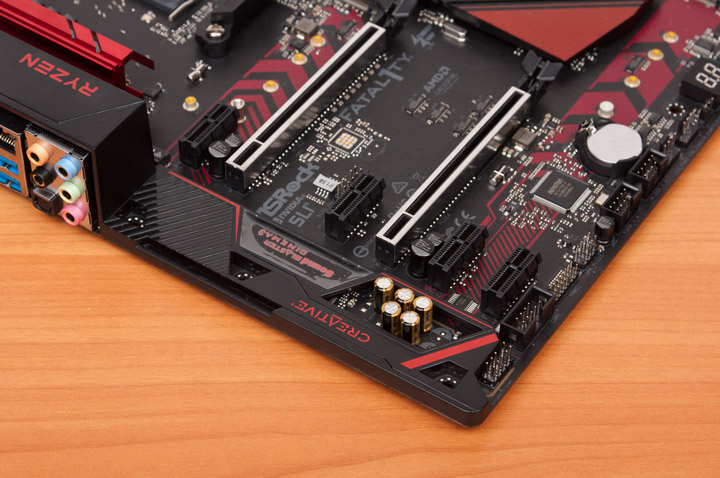

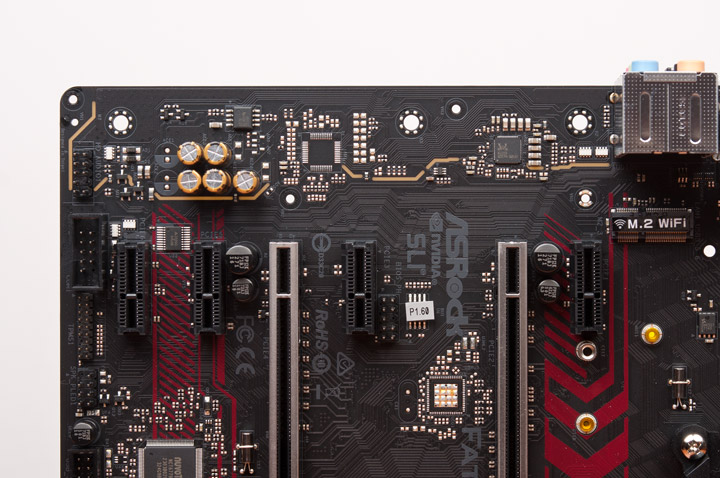

Распределение линий PCI-E от ЦП происходит между армированных сталью слотами PCI-E x16. Четвёрка меньших связана с хабом.

ASRock Fatal1ty X370 Gaming K4

Звуковой кодек не оснащён экранирующей конструкцией, зато к нему в помощь добавлен один ОУ. Особых конденсаторов немного (предполагаю, выход на переднюю панель корпуса остался без их участия).

ASRock Fatal1ty X370 Gaming K4

Радиаторы, кажущиеся массивными, на самом деле представляют собой образцы из загнутого профиля. Подобный подход мы встречали у недорогой модели ASRock Z97 Anniversary. Для процессорного охладителя на плате предусмотрена пара четырёхконтактных гнёзд.

ASRock Fatal1ty X370 Gaming K4

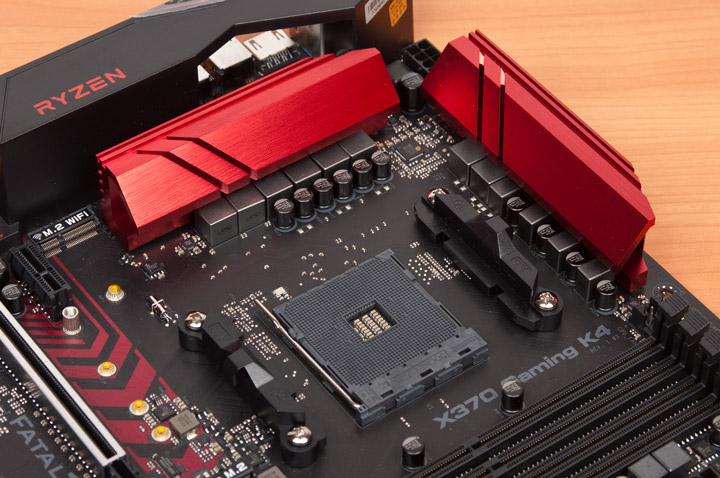

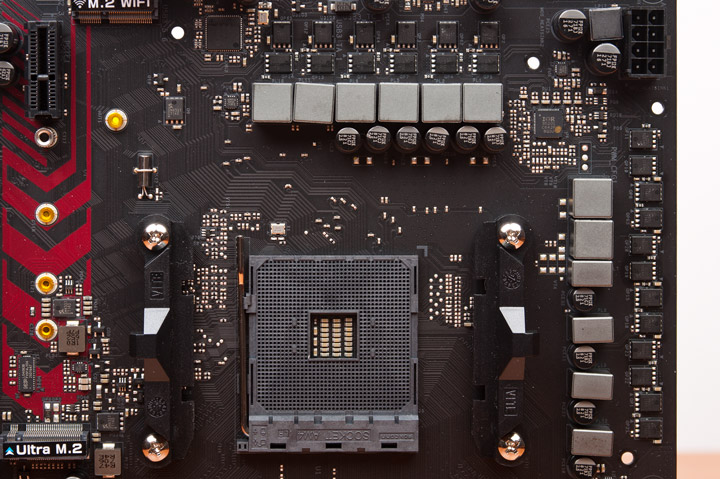

Основным ШИМ-контроллером является восьмиканальный International Rectifier IR35201, правда, здесь его возможности задействованы только лишь по схеме 4+2 фазы. Ему в помощь приставлены три сдвоенных драйвера IR3598. Для этой схемы было бы достаточно 12 силовых элементов (шесть пар под верхнее и нижнее плечи), но на плате их 24, а значит в каждом канале использован приём удвоения числа элементов — и для напряжения CPU, и для NB (SOC). Пара транзисторов составлена из моделей SM4336NSKP и SM4337NSKP производства Sinopower. Конденсаторы выбраны с увеличенным сроком службы (12 тысяч часов).

ASRock Fatal1ty X370 Gaming K4

Есть замечания к площади одной из термопрокладок, её для полноценного теплообмена явно недостаточно. Вопросов к усилию прижима нет никаких.

ASRock Fatal1ty X370 Gaming K4

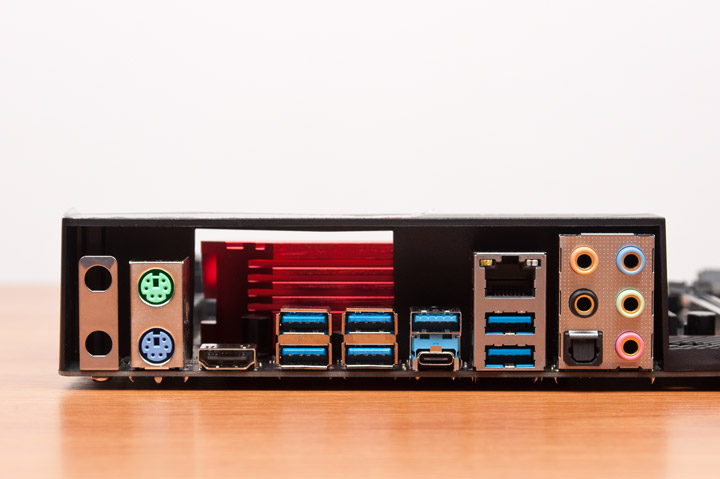

Конфигурация задней панели весьма необычна. В целом, жаловаться на восемь выходов USB нельзя, но здесь все они находятся очень близко друг к другу, с подключением кабелей проблем не будет, а вот какое-либо устройство сюда уже может не вместиться. Было бы неплохо видеть здесь хотя бы (одну) кнопку — для сброса настроек, но её нет, зато распаяны два гнезда PS/2.

ASRock Fatal1ty X370 Gaming K4
Крови необходим адреналин!
