Обзор и тестирование недорогой системной платы MSI 970A-G45 для процессоров AMD Socket AM3+

Процессоры AMD FX, несмотря ни на что, находят своих покупателей, а модельный ряд Bulldozer расширяется, пополняясь новыми интересными продуктами. Это неудивительно, ведь их производительности достаточно в подавляющем большинстве современных приложений, а энергоэффективность находится на приемлемом уровне. При этом основной конкурент — компания Intel, предлагает очень интересные с точки зрения цены и производительности процессоры Sandy Bridge, которые, увы, практически лишены возможности разгона. Исключение составляет пара моделей стоимостью более $200, что превышает границы бюджета большинства экономных покупателей. Как показали недавнее тестирование, AMD FX-8150 демонстрирует несколько меньший уровень производительности, чем старшие процессоры LGA1155. Но не стоит забывать, что максимальная вычислительная мощность требуется далеко не всегда. На этот случай в линейке Bulldozer есть более доступные шести- и четырехъядерные модели. Они обладают всеми преимуществами новой микроархитектуры, и, что самое актуальное для любителей разгона, свободным коэффициентом умножения. В одном из предстоящих обзоров мы планируем познакомить вас с шестиядерным AMD FX-6100, а пока рассмотрим материнскую плату MSI 970A-G45 для процессоров Socket AM3+. В её основе лежит набор системной логики AMD 970 — младшая модель из линейки чипсетов 9-й серии. От старших сородичей его отличает лишь отсутствие поддержки AMD CrossFireX. Участница сегодняшнего обзора относится к недорогим моделям и предназначена для экономных покупателей. Для начала, предлагаем ознакомиться с её спецификациями.

Модель MSI 970A-G45
Чипсет AMD 970 + SB950
Процессорный разъем Socket AM3+
Процессоры Socket AM3+ AMD FX, Socket AM3 Phenom II, Athlon II
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866 до 32 Гбайт
Слоты PCI-E 1x PCI Express 2.0 x16
1x PCI Express 2.0 x16@x4
2x PCI Express 2.0 x1
Слоты PCI 2
Количество подключаемых вентиляторов 3 (2x 4pin, 1x 3pin)
Порты PS/2 1
Порты USB 12x 2.0 (6 разъемов на задней панели)
2х 3.0 (ASMedia ASM1042)
ATA-133
Serial ATA 6x SATA 6 Гбит/с (SB950)
eSATA
RAID 0, 1, 5, 10, JBOD (SB950)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть 1х Realtek RTL8111E (Gigabit Ethernet)
FireWire
LPT
COM 1 (на задней панели)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 225
Дополнительные возможности APS, ClickBIOS II, i-Charger, OC Genie II

Функциональность и возможности расширения материнской платы находятся на среднем уровне, типичном для недорогих современных моделей. Никаких излишеств, только все самое необходимое! Впрочем, такой подход не может не отразиться на стоимости продукта, которая составляет около $100.


Комплект поставки

Как и подобает недорогой модели, в розничную торговлю MSI 970A-G45 поставляется в простой картонной коробке скромных размеров. В оформлении лицевой стороны основной упор сделан на высоком качестве и стабильности работы изделия, которые достигается использованием современной элементной базы, в частности, долговечных конденсаторов с твердым полимерным электролитом. Кроме того, согласно нанесенным логотипам, плата «из коробки» поддерживает новейшие процессоры AMD FX и позволяет объединять графические акселераторы в конфигурацию AMD CrossFireX.

MSI 970A-G45

Для новичков овреклокинга определенный интерес представляет функция OC Genie II, предназначенная для разгона центрального процессора в автоматическом режиме. Обратная сторона упаковки содержит спецификацию MSI 970A-G45, фото задней панели системной платы. Некоторые особенности, такие как поддержка USB 3.0, SATA 6 Гбит/с и применение в качестве прошивки UEFI, являются типичными атрибутами дорогих «материнок», но в продуктах бюджетного класса выглядят весомыми конкурентными преимуществами.

MSI 970A-G45

В комплекте с MSI 970A-G45 предлагается удобная и функциональная программа MSI Control Center, которая обеспечивает полный контроль над процессом разгона прямо из среды MS Windows. Вместе с тем, некоторые упрощения, обусловленные невысокой ценой продукта, все же присутствуют, что особенно заметно на перечне комплектных аксессуаров:
  • два кабеля SATA 6 Гбит/с с Г-образными разъемами;
  • переходник питания для SATA накопителей;
  • заглушка на заднюю панель I/O Shield;
  • DVD-диск с драйверами и программным обеспечением;
  • многоязычное руководство пользователя;
  • инструкция по быстрой сборке системы.
MSI 970A-G45

Комплект поставки очень скромный, но невысокая цена позволяет простить этот факт и не заносить его в недостатки. Тем более, что набора дополнительных принадлежностей будет достаточно большинству пользователей для сборки бюджетного персонального компьютера.


Дизайн

Материнская плата MSI 970A-G45 имеет размеры 305 x 225 мм, используемый форм-фактор еще называют «зауженный АТХ». Такое решение понравится владельцам компактных корпусов, но край платы, на котором находятся слоты ОЗУ, разъем питания АТХ24 и порты SATA оказывается незафиксированным, так что следует соблюдать определенную осторожность при сборке системы. Дизайна участницы тестирования выглядит рациональным, расположение компонентов близкое к оптимальному. В тоже время, никаких уникальных запоминающихся деталей обнаружить не удалось, что, впрочем, типично для недорогих продуктов.

MSI 970A-G45

В основе MSI 970A-G45 лежит чипсет AMD 970, роль южного моста играет микросхема SB950. Материнская плата поддерживает любые процессоры AMD FX, Athlon II и Phenom II в исполнении Socket AM3/AM3+ с тепловыделение 125 ватт включительно. Четыре слота DIMM DDR3 позволяют установить до 32 Гбайт оперативной памяти c рабочей частотой 1866 МГц.

Для организации графической подсистемы служат два разъема PCI Express 2.0 x16. Только один из них, первый по счету, способен работать с максимальной пропускной способностью, а ко второму слоту подведены лишь четыре линии PCI-E 2.0 от микросхемы южного моста. При использовании недорогих видеокарт AMD Radeon, поддерживающих PCI-E 2.0, связки, построенные по схеме х16+х4 практически не отличаются по быстродействию от симметричных конфигураций CrossFireX. Также во второй слот PCI Express 2.0 x16@x4 можно инсталлировать плату, требовательную к полосе пропускания интерфейса. Кроме того, для установки карт расширения можно использовать два разъема PCI-E 2.0 x1 и пару 32-битных PCI. Последний факт обрадует обладателей старых звуковых карт и ТВ-тюнеров.

MSI 970A-G45

Для подключения периферии системная плата MSI 970A-G45 предлагает 12 чипсетных портов USB 2.0. В дополнение к ним имеется пара высокоскоростных разъемов USB 3.0, за работу которых отвечает чип ASMedia ASM1042. Обладатели гаджетов, будут довольны наличием функции i-Charger, благодаря которой питание на порты USB продолжает подаваться даже после выключения системы. Дисковая подсистема материнской платы базируется на возможностях южного моста AMD SB950, который позволяет подсоединить до шести накопителей SATA 6 Гбит/с, причем жесткие диски можно объединять в RAID-массивы 0, 1, 5, 10 и JBOD. Из дополнительных контроллеров MSI 970A-G45 оснащена лишь Realtek RTL8111E, отвечающим за подключение к локальной сети Gigabit Ethernet, и HD-аудиокодеком Realtek ALC892, который обеспечивает качественный звук в формате 7.1. Поддержки ATA-133, eSATA и FireWire нет, зато на заднюю панель выведен… полноценный COM-порт.

Задняя панель материнской платы MSI 970A-G45 включает:
  • шесть разъемов USB 2.0 и два USB 3.0;
  • комбинированный PS/2;
  • оптический выход S/PDIF;
  • сетевой разъем Gigabit Ethernet RG-45;
  • COM-порт;
  • шесть аналоговых аудиовыходов.
MSI 970A-G45

Набор разъемов типичен для недорогой модели, отсутствие портов eSATA и FireWire можно объяснить невысокой ценой участницы сегодняшнего тестирования, а вот необходимость COM-порта понять достаточно непросто. Право, кому в 2012 году может потребоваться этот устаревший интерфейс?!

Подсистема электропитания материнской платы MSI 970A-G45 выполнена качественно и обладает некоторым запасом прочности. Дополнительное питание подается при помощи восьмиконтактного разъема EPS12V, что самым положительным образом должно сказаться при длительной работе под нагрузкой. Преобразователь напряжения центрального процессора выполнен по стандартной пятиканальной схеме, где четыре фазы питают вычислительные блоки, а оставшаяся фаза обеспечивает напряжением встроенные контроллер памяти и северный мост. В отличие от старших моделей MSI, где в качестве силовых элементов VRM применяются интегральные сборки DrMOS, в 970A-G45 используются обычные MOSFET. Схема преобразователя напряжения управляется ШИМ-контроллером uP1601 производства uPI Semiconductor Corp, точно такой же используется на флагманской MSI 990FXA-GD80. Возможности контроллера позволяют управлять количеством питающих фаз в зависимости от нагрузки на процессор. Текущий режим работ функции APS (Advanced Phase Switching) отображается при помощи линейки ярких светодиодов, расположенных рядом с рамкой процессорного разъема.

MSI 970A-G45

MSI 970A-G45 располагает тремя разъемами для подключения вентиляторов, причем два из них позволяют управлять скоростью вращения посредством ШИМ. Не густо, но для недорогой модели простительно. Система охлаждения материнской платы состоит из трех отдельных радиаторов на системной логике и силовых элементах преобразователя напряжения центрального процессора.

MSI 970A-G45

Все радиаторы имеют надежное крепление на подпружиненных болтах. Размеры охладителей позволяют эффективно отводить тепло от микросхем чипсета, благо, последние обладают небольшим энергопотреблением.

MSI 970A-G45

В качестве тероминтерфейса радиаторы системной логики используют традиционную розовую «жвачку», а для передачи тепла от MOSFET применена «термопрокладка». Эффективности системы охлаждения вполне достаточно для работы в штатном режиме и с небольшим увеличением тактовой частоты, но при условии организации надлежащей циркуляции воздуха внутри системного блока. Как показала практика, во время разгона процессоров AMD FX радиатору VRM требуется дополнительный обдув.

В качестве промежуточного итога можно заметить, что конструкция MSI 970A-G45 типична для недорогих моделей. Плата не страдает избыточной функциональностью и предлагает только базовые возможности расширения. В то же время, продуманный дизайн, удобное расположение компонентов и применение качественной элементной базы внушают оптимизм по поводу удобства и долговечности эксплуатации. Конструкция системы охлаждения и преобразователя напряжения центрального процессора позволяют рассчитывать на некоторый разгон. Уровень быстродействия и запас по увеличению частот нам предстоит проверить чуть позже, а пока перейдем к изучению прошивки.

UEFI Setup

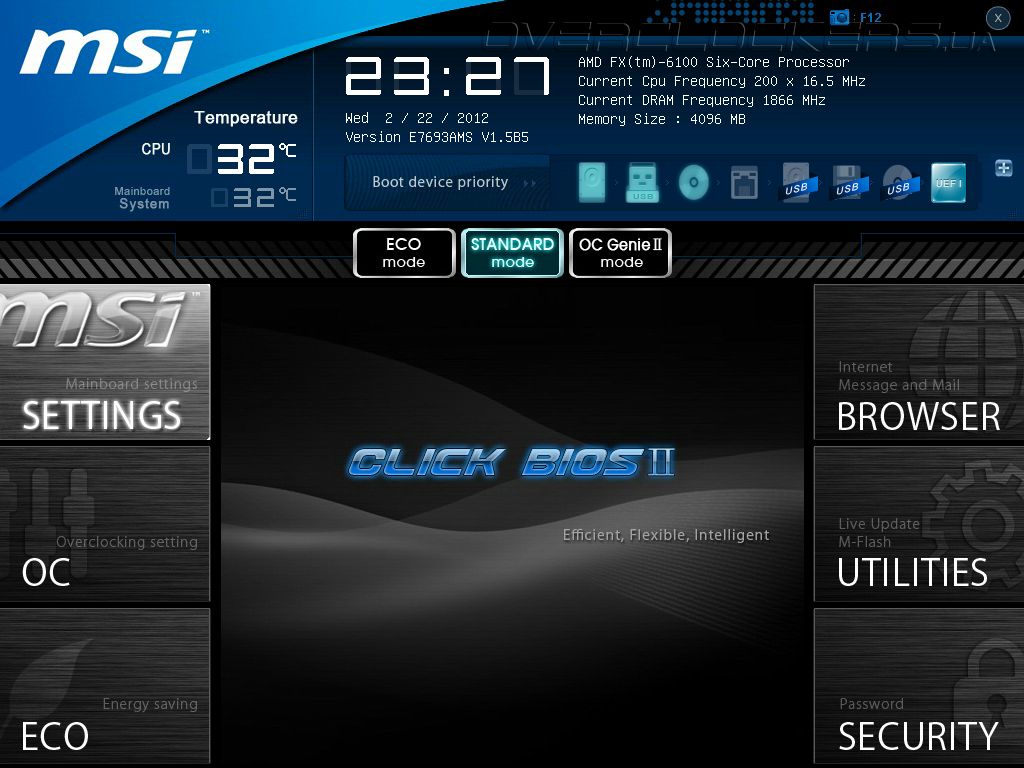

Прошивка материнской платы MSI 970A-G45 основана на микрокоде AMI UEFI. Меню имеет красивый и удобный графический интерфейс Click BIOS второго поколения. Напомним, что внешний вид меню в первых версиях прошивок системных плат на чипсетах AMD 9-й серии был несколько иным, практически не отличимым от классического BIOS. Поэтому новый интерфейс можно считать существенным шагом вперед и навстречу пользователям. После входа в прошивку мы попадаем в главное меню, в котором отображается текущие дата и время, две температуры, информация об установленных процессоре и модулях ОЗУ. Интересно реализован выбор загрузочных устройств: для установки необходимого порядка достаточно поменять иконки местами. Обращаем ваше внимание, что прошивка содержит три предустановленных профиля: ECO Mode, Standard Mode и OC Genie II Mode. Первый из них соответствует режиму пониженного энергопотребления, а последний — активирует автоматический разгон. Мы же рассмотрим режим Standard Mode, дающий пользователю свободу ручного выбора настроек.

UEFI Setup MSI 970A-G45

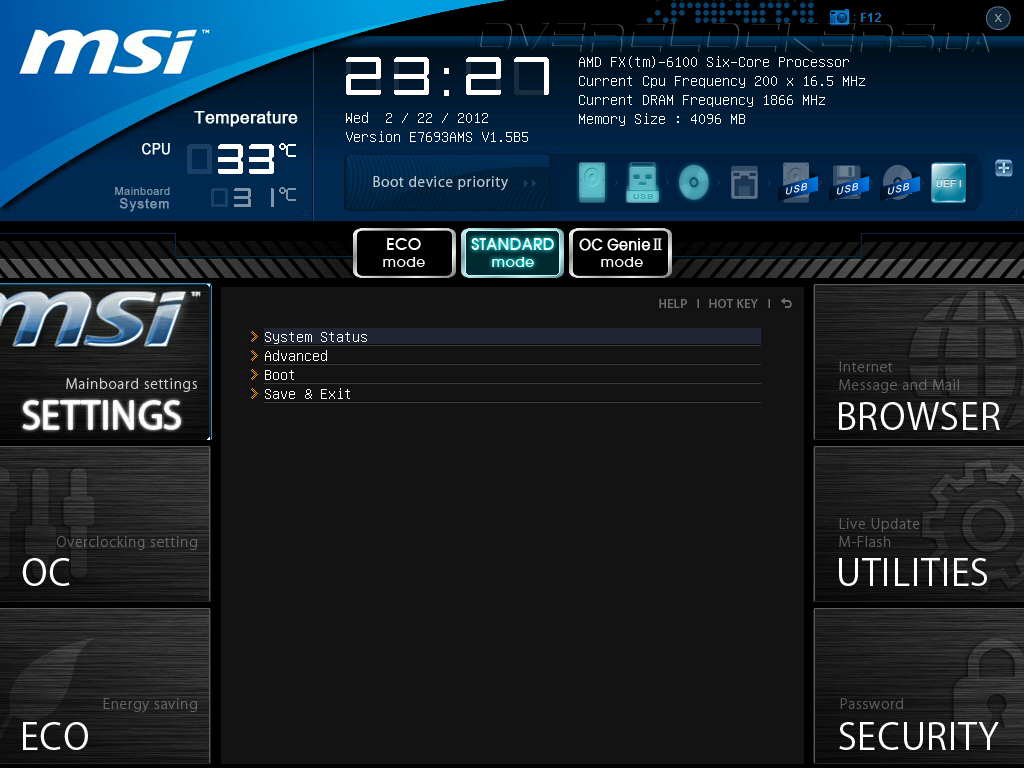

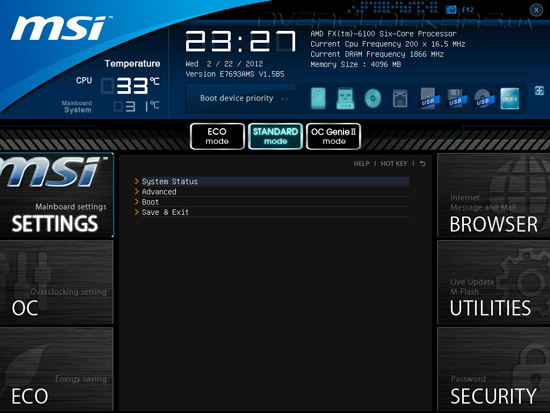

Раздел Settings включает подменю System status, Advanced, Boot и Save & Exit.

UEFI Setup MSI 970A-G45

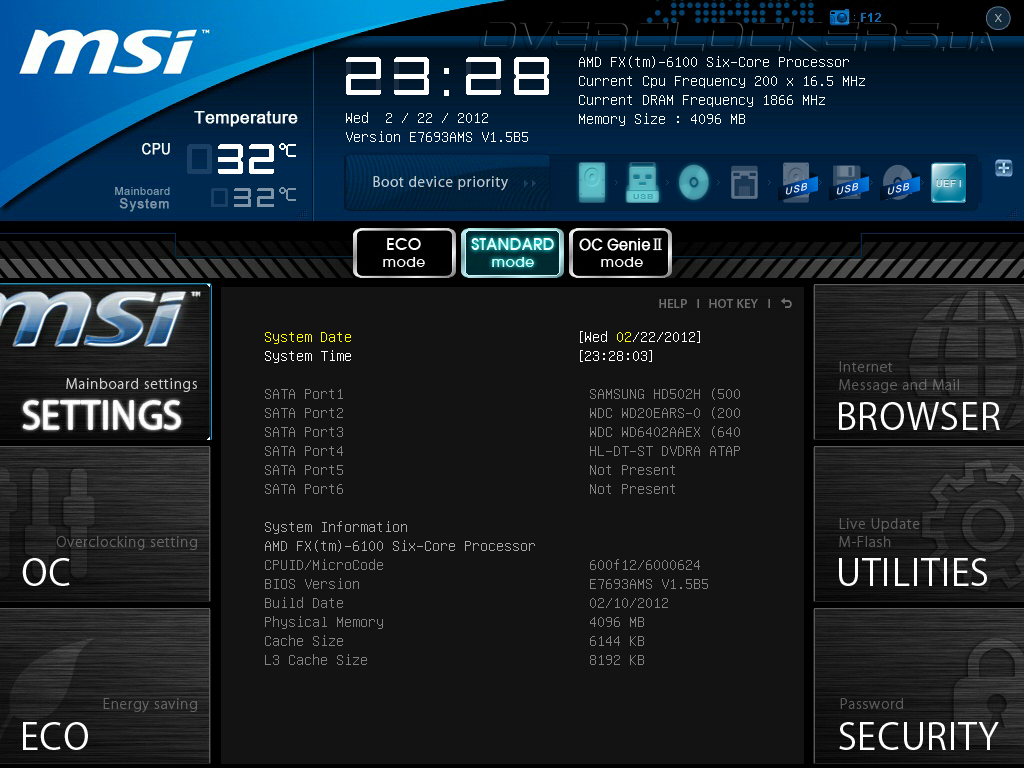

System status позволяет установить дату и время, выводит информацию о накопителях, версии прошивки, объемах оперативной памяти и процессорных кэшей.

UEFI Setup MSI 970A-G45

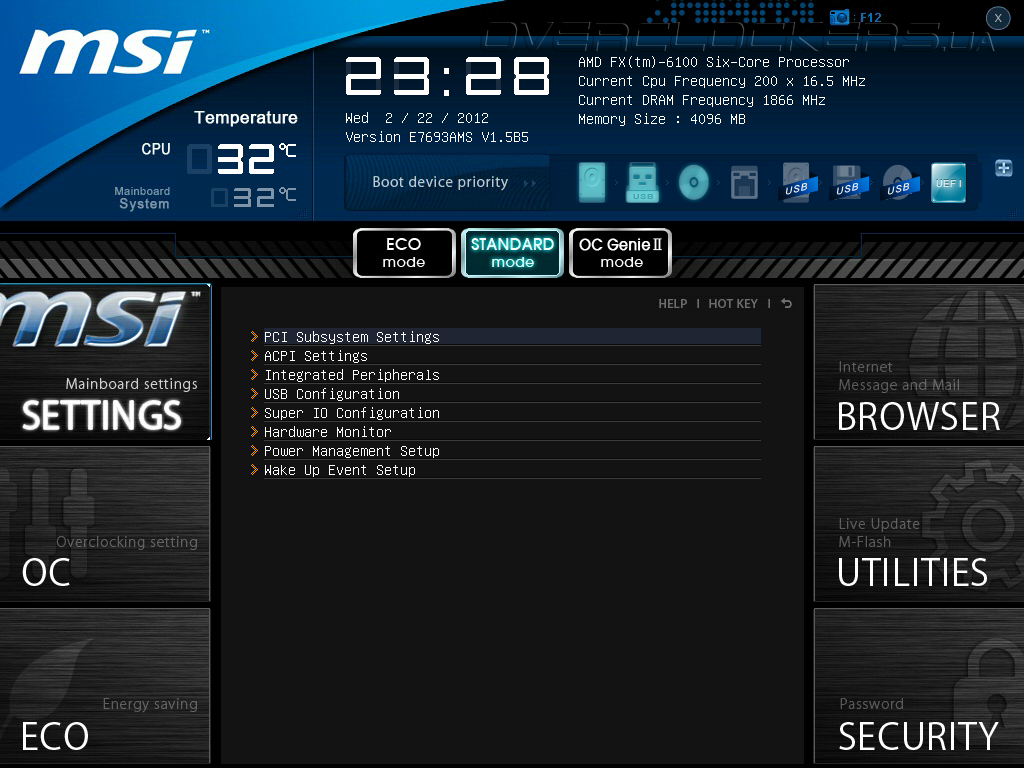

Во вкладке Advanced сосредоточены настройки системной логики, дополнительных контроллеров и управления электропитанием материнской платы.

UEFI Setup MSI 970A-G45

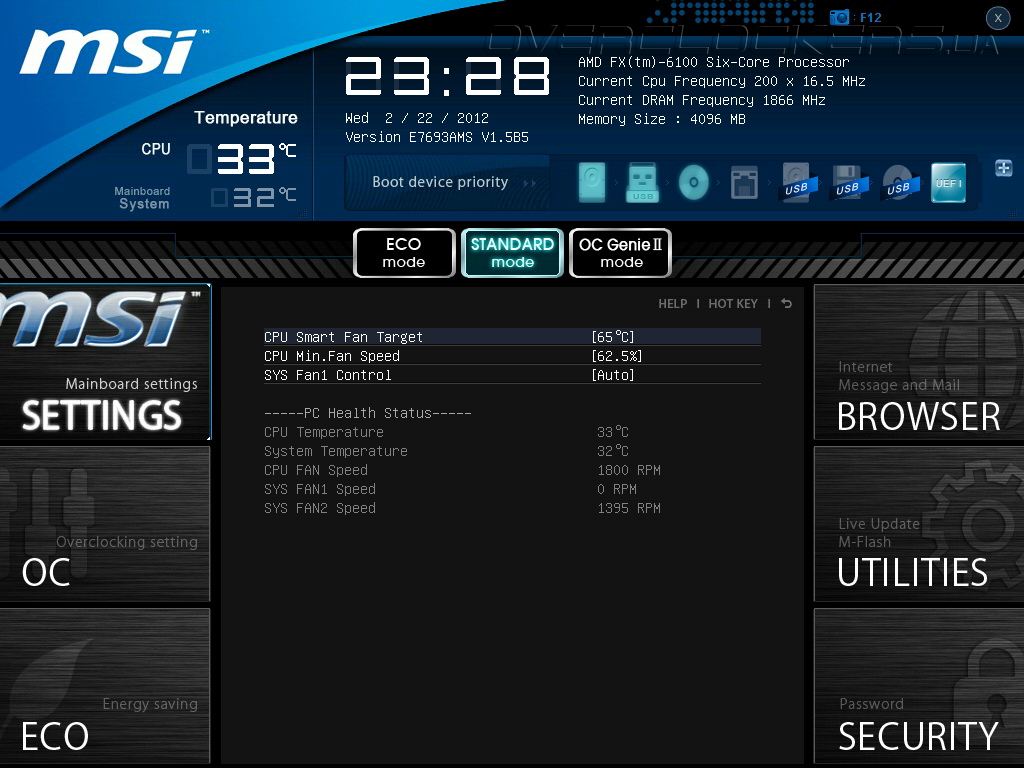

Здесь же можно найти раздел системного мониторинга Hardware Monitor. Содержимое данного пункта прошивки весьма сдержанное. Выводятся показания температурных сенсоров центрального процессора и материнской платы, а также тахометрические данные трех вентиляторов. Для двух из них можно управлять скоростью, причем, для «вертушки» процессорного кулера обороты регулируются в зависимости от температуры, а для оставшегося можно задать частоту вращения в процентах от максимальной.

UEFI Setup MSI 970A-G45

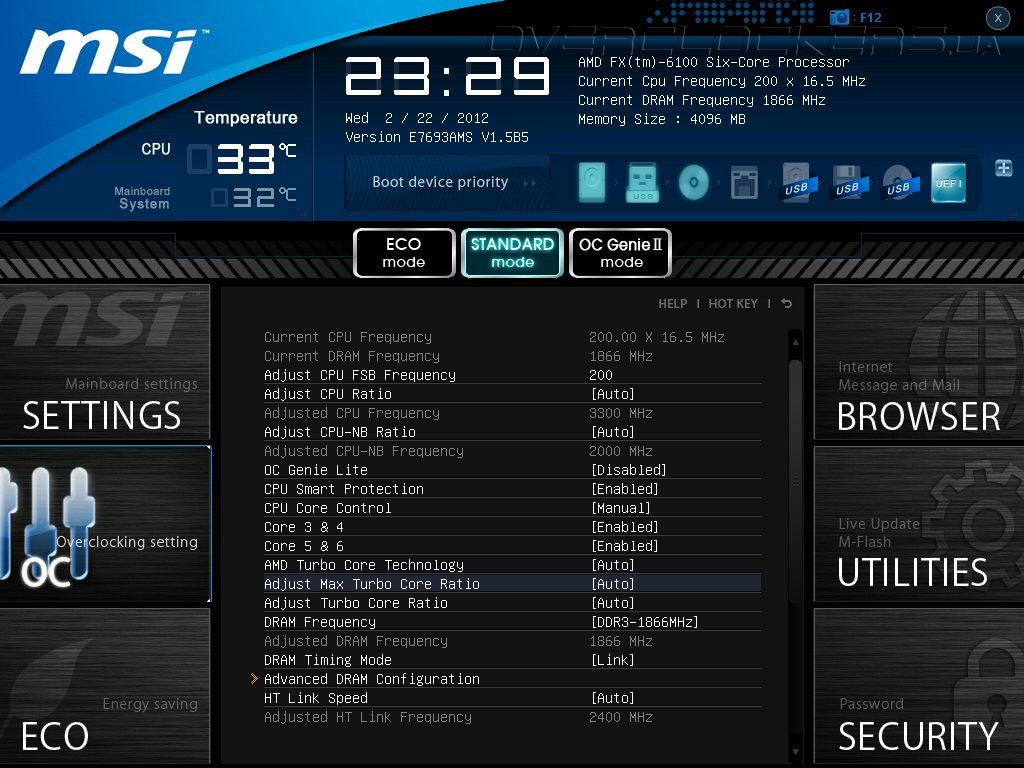

Все настройки, связанные с разгоном и управления производительностью, сосредоточены в меню OC — Overclocking Settings. Пользователь получает полный контроль над частотами тактового генератора и шины PCI Express, множителями вычислительных ядер, встроенного северного моста и шины Hyper Transport. Для процессоров, поддерживающих технологию AMD Turbo Core можно вручную установить соответствующие множители, задать предел режима Max Turbo, а также указать необходимое количество вычислительных модулей.

UEFI Setup MSI 970A-G45

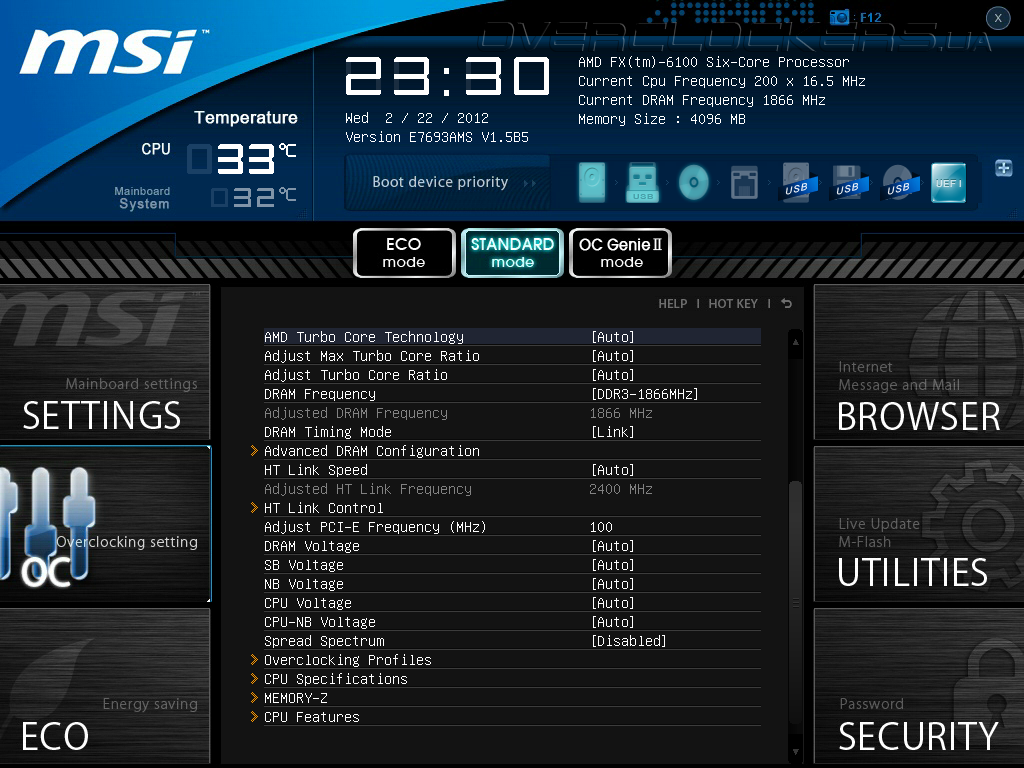

К услугам любителей разгона регулировка пяти основных напряжений.

UEFI Setup MSI 970A-G45

Их перечень, диапазоны регулировки и шаг изменения представлены в следующей таблице:

Параметр Диапазон регулировки, В Шаг, В
DRAM Voltage 1,108—2,471 0,007...0,008
SB Voltage 0,812—1,812 0,005...0,006
NB Voltage 0,812—1,812 0,005...0,006
CPU Voltage 0,989—2,034 0,001...0,00275
CPU-NB Voltage 0,916—1,898 0,0005...0,02

Рассматривая возможности MSI 970A-G45 по управлению электропитанием, не следует забывать, что перед нами бюджетный продукт, поэтому управлению поддаются только напряжения на основных узлах материнской платы. Зато диапазоны изменения весьма велики, так что при разгоне необходимо соблюдать осторожность и, как минимум, обеспечить эффективное воздушное охлаждение компонентов. Нельзя не отметить высокую точность подстройки и переменный шаг изменения. Последняя особенность, похоже, стала визитной карточкой системных плат MSI.

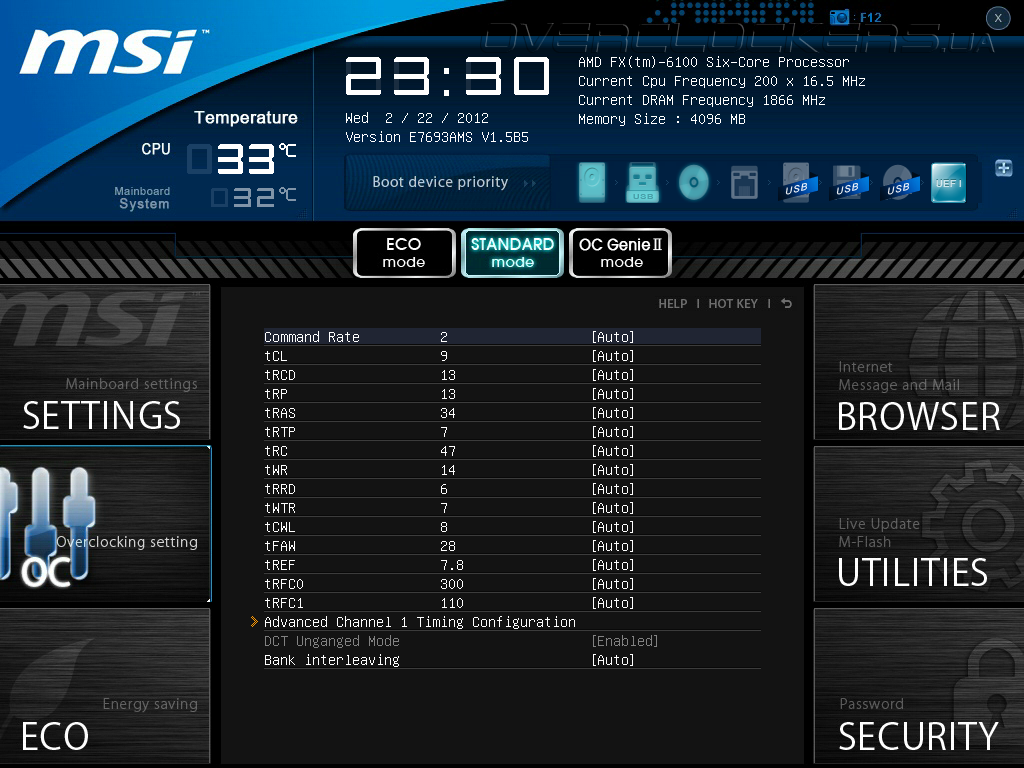

Подраздел Advanced DRAM Configuration открывает возможности установки всех основных параметров оперативной памяти. Богатство настроек позволит настроить на максимальное быстродействие практически любые модули ОЗУ.

UEFI Setup MSI 970A-G45

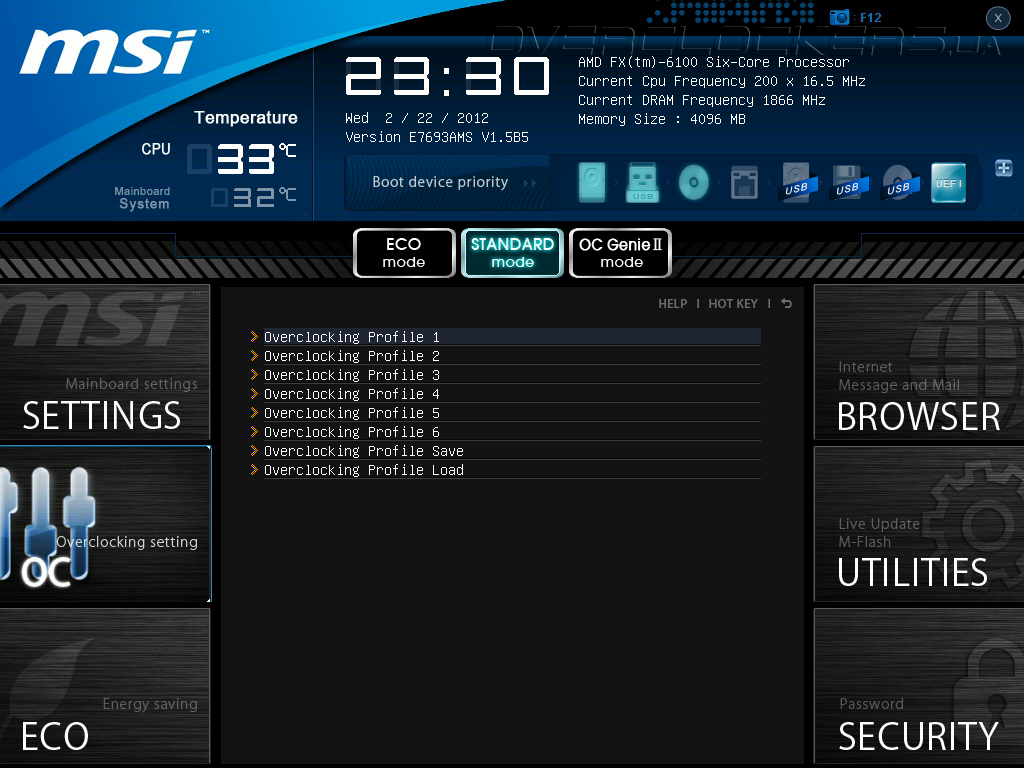

В меню Overclocking Profiles можно сохранить шесть наборов пользовательских настроек.

UEFI Setup MSI 970A-G45

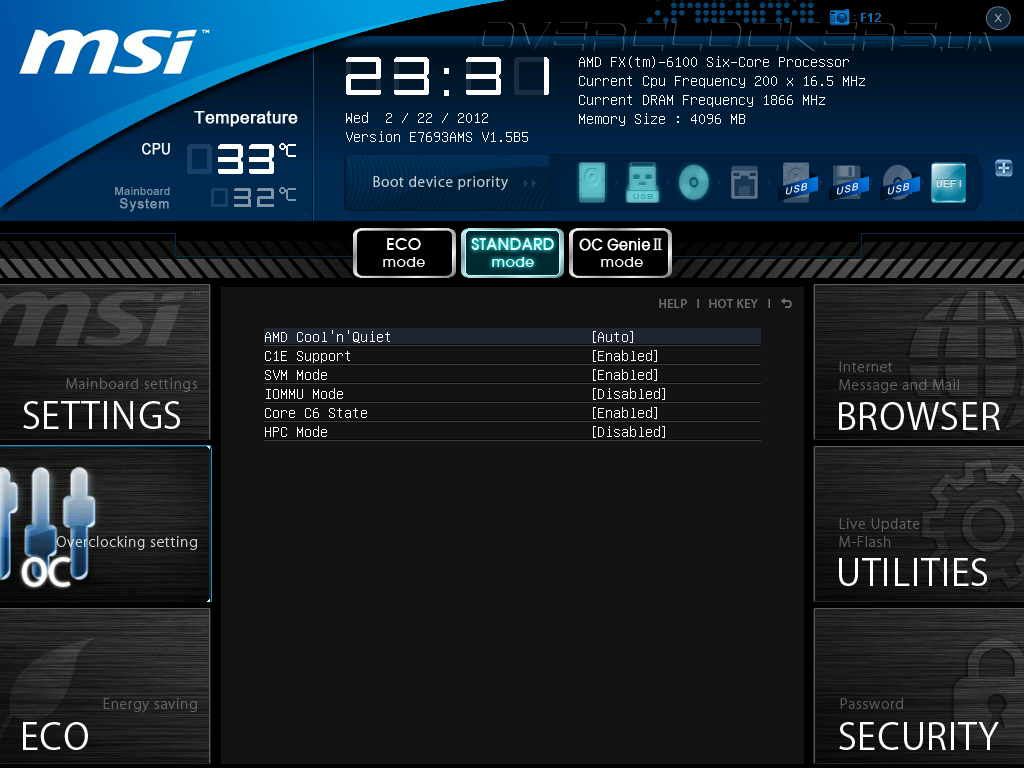

Еще один важный раздел, отвечающий за производительность — CPU Features, в котором сосредоточены параметры энергосбережения и активации процессорных технологий, таких как аппаратная виртуализация и IOMMU — функция трансляция логических адресов в физические.

UEFI Setup MSI 970A-G45

Обращаем ваше внимание на опцию HPC Mode, которая активирует режим High Performance Computing (вычисления высокой производительности). Включение данного режима способно повысить на несколько процентов быстродействие процессоров AMD FX в тяжелых многопоточных задачах ценою некоторого увеличения тепловыделения.

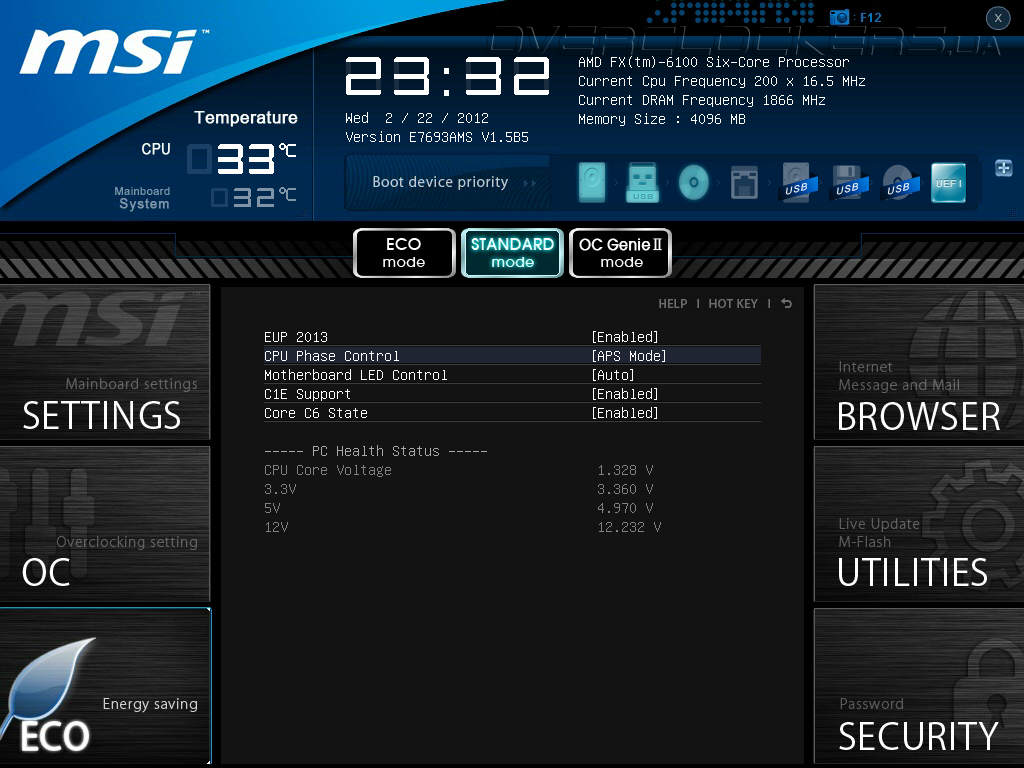

Последний пункт прошивки, на который мы подробно рассмотрим — ECO. В этом разделе не только можно активировать режим динамического управления количеством питающих фаз (Advacned Phase Switching), но включить энергосберегающие функции центрального процессора. Здесь же выводятся показания четырех питающих напряжений.

UEFI Setup MSI 970A-G45

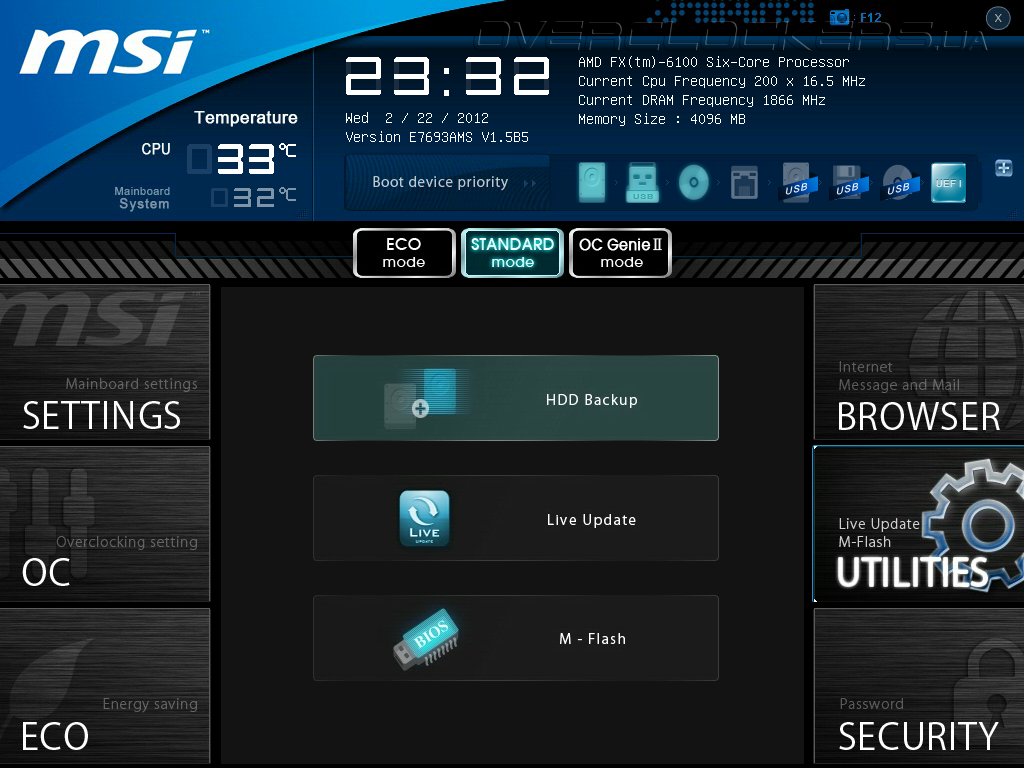

В заключении отметим, что в UEFI системной платы MSI 970A-G45 имеются встроенные средства для резервного копирования накопителей HDD Backup, обновления прошивки Live Update. Здесь же можно встретить утилиту для работы с микрокодом UEFI M-Flash.

UEFI Setup MSI 970A-G45

Заметим, перед работой функций HDD Backup и Live Update требуется предварительно инсталлировать на жесткий диск облегченную операционную систему Winki 3, для использования которой необходимо перейти на вкладку Browser в главном меню прошивки.

Таким образом, прошивка Click BIOS II материнской платы MSI 970A-G45 оставила самые благоприятные впечатления. Её интерфейс функционален, а стабильность работы не вызывает ни малейшего нарекания. Конечно, к особенностям данной реализации UEFI необходимо привыкнуть, благо, логичное расположение всех основных разделов этому всячески способствует. Наличие всех необходимых настроек позволяет надеяться на неплохой разгон, практические исследования которого нас ждут впереди.


Комплектное ПО

Вместе с материнской платой MSI 970A-G45 покупатель получает комплект полезного программного обеспечения. Вниманию пользователей предлагается пробная версия комплексного антивирусного пакета Norton Internet Security 2011 от Symantec, все необходимые драйверы, а также набор разнообразных утилит от MSI. Одной из самых интересных является Control Center — программа для аппаратного мониторинга и разгона системной платы из среды MS Windows.

С функциональностью Control Center мы хорошо знакомы по предыдущим обзорам продуктов MSI, так что сегодня лишь напомним его основные возможности. В режиме Overclocking в главном окне программы выводится подробная информация о системной плате, установленном центральном процессоре и ОЗУ. В нижней части окна находятся установки разгона, можно управлять множителем вычислительных ядер, частотой НТТ и пятью основными напряжениями.

MSI Control Center

Как можно заметить, Control Center не позволяет изменять тайминги модулей оперативной памяти. Очевидно, таковы особенности функционирования программы на материнских плата Socket AM3/AM3+, так как в тестах модели для Intel Sandy Bridge настройки задержек ОЗУ присутствовали.

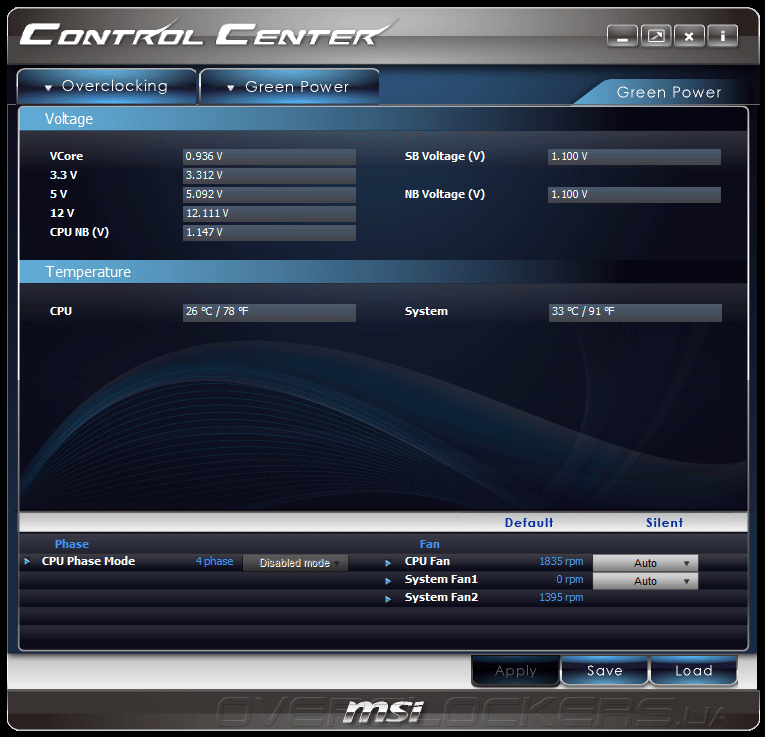

В режиме Green Power выводятся показания аппаратного мониторинга, среди которых напряжения на шинах источника питания и основных компонентах системы, а также показания двух температурных сенсоров. Кроме того, контролируются скорости вращения трех вентиляторов, а для двух из них можно настроить режим работы.

MSI Control Center

Еще в меню Green Power можно включить технологию APS (Advanced Phase Switching), а во вкладке LED/Temp — контролировать её работу.

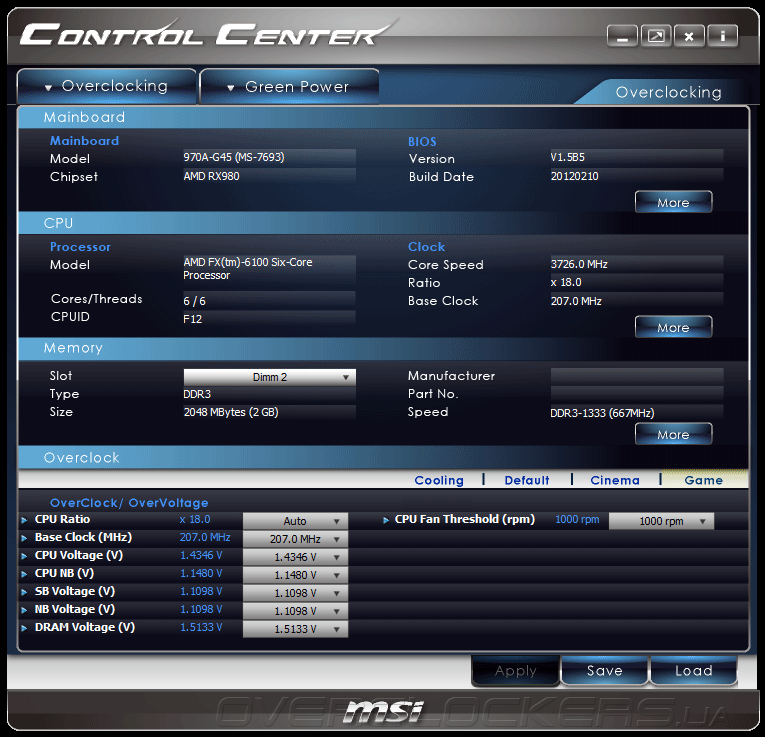

Обратим ваше внимание на реализацию автоматического разгона материнской платы в программе Control Center. В зависимости от потребностей, пользователь может воспользоваться одним из предустановленных профилей: Cooling, Cinema и Gaming, либо активировать функцию автоматического разгона OC Genie II.

MSI Control Center

Следует отметить, что оба способа работают достаточно эффективно, но в первом случае параметры быстродействия применяются «на лету», а второй способ потребует перегрузки.

Таким образом, фирменное программное обеспечение MSI Control Center является достаточно интересным продуктом, позволяющим контролировать состояние платы и управлять некоторыми параметрами разгона. В то же время, небольшое количество настроек объясняется невысокой функциональностью самой MSI 970A-G45.

Разгон

Для исследования разгонного потенциала материнской платы MSI 970A-G45 мы использовали шестиядерный AMD FX-6100. Частотный потенциал этого процессора еще не достаточно изучен, можно сказать, это наш первый опыт на этом поприще. Было принято решение напряжение Vcore не превышать уровня 1,4 В. Такое значение можно считать приемлемым для достижения высокой тактовой частоты, безопасным для длительной эксплуатации 32-нм полупроводникового кристалла. Кроме того, преобразователь напряжения MSI 970A-G45 должен справиться с такой нагрузкой.

Мы воспользовались преимуществом AMD FX-6100 — свободным коэффициентом умножения и дальнейшие эксперименты проходили при частоте тактового генератора в 200 МГц. Отметим, что интегрированный северный мост сохранял свою работоспособности при частоте не выше 2400 МГц, дельнейшее увеличение приводило к перегрузкам или BSOD, даже несмотря на повышение напряжения. Оперативная память работала на частоте 1866 МГц с задержками 9-9-9-24-1Т, так как при стандартном значении НТТ прошивка не позволила установить более скоростной режим.

MSI 970A-G45

После установки в UEFI CPU Voltage 1,4 В и CPU-NB Voltage 1,25 В мы добились устойчивой работы AMD FX-6100 на частоте 4300 МГц. В таком режиме система сохраняла стабильность при любой нагрузке, включая сресс-тест LinX, а наш Zalman CNPS10 Flex без труда справился с охлаждением разогнанного Bulldozer. Заметим, что нам пришлось организовать дополнительный обдув радиатора VRM тихоходным 80-мм вентилятором. Это позволило удержать температуру силовых элементов в разумных пределах. Без этих мер разгон оказался попросту невозможным, так как встроенные механизмы защиты замедляли центральный процессор, едва температура цепей питания подбиралась к критическим значениям. Мы рекомендуем последовать нашему примеру и организовать активное охлаждение радиатора VRM. Еще нас порадовало, что MSI 970A-G45 сохранила работоспособность энергосберегающих технологий даже после разгона, при этом частота и напряжение на процессоре уменьшались в моменты малой загрузки.

На первый взгляд, наличие свободного множителя у AMD FX сводит на нет целесообразность увеличения частоты тактового генератора. Тем не менее, мы решили проверить запас прочности по этому показателю, так как для всех процессоров AMD Athlon II и части AMD Phenom II такой метод является единственным возможным способом разгона. После некоторых экспериментов плата осилила частоту НТТ 248 МГц. Для достижения таких результатов пришлось уменьшить множители на процессорных ядрах и интегрированном северном мосту до х10 и х6 соответственно, а также перевести ОЗУ в режим 1333 МГц.

MSI 970A-G45

Потенциал системных плат для процессоров AMD по увеличению опорной частоты в значительной мере зависит от конкретной связки центрального процессора и ОЗУ, так что для любой другой комбинации результаты могут отличаться.

Напоследок была проверена эффективность функции автоматического разгона OC Genie II. Результатом её работы стало повышение НТТ до 225 МГц, после чего процессор заработал на частоте 3712 МГц при напряжении 1,336 В. Модули оперативной памяти функционировали в режиме 1500 МГц при задержках 9-11-11-27-1Т.

MSI 970A-G45

Заметим, что установленные параметры ОЗУ далеки от оптимальных, а после активации OC Genie II функции энергосбережения отключились вместе с AMD Turbo Core. Что и говорить, ручной подбор параметров способен обеспечить лучшие результаты быстродействия с одновременным уменьшение потребления электроэнергии. Таким образом, мы можем рекомендовать автоматический разгон только совсем уж ленивым пользователям, или полным техническим невеждам, которых нет и быть не может среди читательской аудитории этого ресурса. А вот запас прочности MSI 970A-G45, достижимый при ручном подборе параметров, приятно удивил, во всяком случае, мы никак не ожидали такой щедрости от недорогой модели.


Тестовый стенд

Для проверки производительности материнской платы MSI 970A-G45 была собрана система следующей конфигурации:
  • процессор: AMD FX-6100 (6 ядер, TC On, 3,3 ГГц);
  • кулер: Zalman CNPS10X Flex (вентилятор 120 мм, 1800 об/мин);
  • память: Silicon Power SP004GBLYU160S2B (2x2 ГБ, PC3-12800, CL9-9-9-24);
  • видеокарта: MSI N480GTX Lightning (GeForce GTX 480);
  • жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
Компанию участнице сегодняшнего тестирования составила системная плата ASUS Crosshair V Formula, которая отлично зарекомендовала себя при работе с процессорами AMD. MSI 970A-G45 работала с прошивкой V1.5B5 от 10.02.2012, а ASUS Crosshair V Formula тестировалась с UEFI 1102 от 11.01.2012. В обоих случаях оперативная память функционировала на частоте 1600 МГц с задержками 9-9-9-24-1Т, технологии энергосбережения и AMD Turbo Core были активированы. Тестовый стенд работал под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия). Файл подкачки и UAC были отключены, более никаких модернизаций не проводилось. Из драйверов были установлены AMD Catalyst 12.1 для системной платы и NVIDIA GeForce 285.62 для видеокарты.

Наша методика измерения производительности проста, но эффективна. Каждый тест повторялся трижды, после чего рассчитывалось среднее значение. Если какой-либо результат значительно отличался от остальных, то тесты продолжались до получения нормального среднего значения. Перечень тестового ПО:
  • AIDA64 2.00.1700 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • FarCry 2;
  • Colin McRae: DiRT 3;
  • Tom Clancy's H.A.W.X. 2 benchmark.

Результаты тестирования

Наше сегодняшнее исследование производительности открывает тестирование пропускной способности ОЗУ в Cache & Memory benchmark информационно-диагностической утилиты AIDA64.

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

Материнская плата MSI 970A-G45 демонстрирует отличные показатели быстродействия, но до результатов ASUS Crosshair V Formula немного не дотягивает. Очевидно, что столь малая разница не способна существенно отразиться на результатах в реальных приложениях.

Тестирование синтетическом программном пакете Futuremark PCMark 7 показывает общий уровень продуктивности систем в типичных задачах, с которыми ежедневно сталкиваются миллионы пользователей.

Тестирование MSI 970A-G45

В общем зачете MSI 970A-G45 немного опережает соперницу, но не на столько, чтобы говорить о сколь-нибудь значимом преимуществе. Посмотрим, как обстоят дела в каждой из групп тестовых приложений.

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

Практически во всех сценариях, за исключением Entertainment, материнская плата MSI выигрывает у топовой модели ASUS. При этом разница составляет порядка 1—2%, так что на комфортность повседневной работы это никак не повлияет.

Результаты в полусинтетическом Futuremark 3DMark 11 отражают показатели производительности в игровых приложениях, использующих API DirectX 11 и расчет реалистичных физических моделей. Для снижения влияния видеоподсистемы в данном приложении мы используем профиль настроек Performance.

Тестирование MSI 970A-G45

Скромница MSI 970A-G45 в очередной раз демонстрирует отличную производительность, причем, уровень быстродействия ничуть не ниже, чем у куда более дорогой ASUS Crosshair V Formula.

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

Впрочем, в тесте Physics, создающем интенсивную нагрузку на центральный процессор, вперед вышла материнская плата ASUS, хотя её преимущество не превышает 1%.

Для тестирования в реальных игровых приложениях мы используем шутер от первого лица FarCry 2, автогонки Colin McRae: DiRT 3 и авиационный симулятор Tom Clancy's H.A.W.X. 2. Для уменьшения зависимости результатов от производительности видеокарты устанавливается разрешение 1680х1050 и высокие, но не максимальные настройки качества без использования полноэкранного сглаживания.

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

Глядя на результаты тестирования в играх можно с уверенностью сказать, что производительность MSI 970A-G45 не станет узким местом в системе. В двух случаях участница сегодняшнего обзора уступает сопернице, а в DiRT 3 отыгрывает ту же пару кадров. В любом случае, разница без труда укладывается в погрешность измерения.


Выводы

Системна плата MSI 970A-G45 напоминает нам, каким должен быть продукт среднего ценового диапазона: быстрым, качественным и недорогим. При розничной цене около $100 эта модель предлагает неплохие возможности расширения, среди которых и поддержка USB 3.0, и наличие SATA 6 Гбит/с. Прошивка материнской платы базируется на UEFI, со всеми его преимуществами, а фирменная графическая оболочка Click BIOS II предлагает пользователям дружественный интерфейс и богатые возможности по тонкой настройке системы. Даже комплект поставки полностью соответствует классу продукта. Что касается разгона тестового AMD FX-6100, то MSI 970A-G45 оставила самые благоприятные впечатления. Еще бы, ее аппаратные возможности находятся на достаточно высоком уровне: качественный преобразователь напряжения центрального процессора и достаточно мощная система охлаждения обеспечивают неплохой запас прочности. Прошивка располагает полным набором опций, необходимых для успешного оверклокинга. Все это сделало возможным увеличение тактовой частоты нашего FX-6100 до 4300 МГц. Отдельно хочется отметить работу защитных механизмов, которые оберегают VRM от перегрева и, как следствие, выхода из строя. Конечно, для успешного разгона придется организовать дополнительный обдув радиатора. Заметим, что в штатном режиме работы процессора система охлаждения преобразователя напряжения полностью справляется со своими обязанностями. Таким образом, рекомендовать MSI 970A-G45 в качестве стенда для экспериментов по экстремальному оверклокингу вряд ли разумно, но она станет отличным выбором для экономного любителя разгона процессоров AMD.

MSI 970A-G45 Выбор редакции: лучшая покупка



Оборудование для тестирования предоставлено следующими компаниями:
  • AMD — процесcор AMD F-6100;
  • ASUS — системная плата ASUS Crosshair V Formula;
  • Eletek — кулер Zalman CNPS10X Flex;
  • MSI — системная плата MSI 970A-G45 и видеокарта MSI N480GTX Lightning;
  • Silicon Power — комплект памяти Silicon Power SP004GBLYU160S2B;
  • Syntex — блок питания Seasonic X-650.
