Смена флагмана. Обзор системной платы MSI 990FXA-GD80 на чипсете AMD 990FX

В начале лета 2011 года компьютерная общественность с нетерпением ждала появления новых процессоров AMD Bulldozer, однако чипмейкер решил сместить фокус в сторону гибридных процессоров Llano. Не смотря на это, наборы системной логики AMD 9-й серии были представлены еще в начале июня 2011 года, и большинство ведущих производителей компьютерных комплектующих предложили свои решения на базе обновленных чипсетов. Как вы уже знаете, функциональность наборов системной логики 9-й серии отличается от предшественников официальной поддержкой технологии NVIDIA SLI и полной совместимостью с будущими процессорами в исполнении Socket AM3+. Сегодня мы познакомим вас с материнской платой MSI 990FXA-GD80, в основе которой лежит набор системной логики AMD 990FX. Эта плата должна занять вершину модельного ряда, заменив собой предыдущего флагмана MSI для процессоров AMD — 890FXA-GD70. В сравнении с последней дизайн и возможности расширения новинки были существенно переработаны, что из этого получилось — вы узнаете в процессе обзора, а пока мы предлагаем ознакомиться со спецификациями MSI 990FXA-GD80.

Модель MSI 990FXA-GD80
Чипсет AMD 990FX + SB950
Процессорный разъем Socket AM3+
Процессоры Socket AM3+ AMD FX
Socket AM3 Phenom II, Athlon II
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000/2133(OC), 32 Гбайт максимум
Слоты PCI-E 3x PCI Express 2.0 (x16 + x16, x16 + x8 + x8)
1x PCI Express 2.0 x16@x4
2x PCI Express 2.0 x1
Слоты PCI 1
Количество подключаемых вентиляторов 5 (1x 4pin, 1x 3pin)
Порты PS/2 2
Порты USB 10x 2.0 (6 разъемов на задней панели)
4х 3.0 (2 разъема на задней панели, Renesas µPD720200)
ATA-133
Serial ATA 6x SATA 6 Гбит/с (SB950)
eSATA 2х eSATA 3 Гбит/с (JMB362)
RAID 0, 1, 5, 10, JBOD (SB950)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Коаксиальный, оптический
Встроенная сеть 1х Realtek RTL8111E (Gigabit Ethernet)
FireWire 2x VIA 6315N (1 разъем на задней панели)
LPT
COM 1 (на плате)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности APS, OC Genie II, кнопки Power, Reset, Clear CMOS (на задней панели)

«Вооружение» нового флагмана вышло весьма достойным, несмотря на некоторые спорные моменты, на которых мы обязательно акцентируем ваше внимание. А теперь настало самое время взглянуть на комплект поставки.


Комплект поставки

Как мы уже говорили, MSI 990FXA-GD80 является старшей моделью для процессоров в исполнении Socket AM3+ в продуктовой линейке компании, поэтому покупатель вправе рассчитывать на расширенный комплект поставки, обилие фирменных технологий и качественный дизайн. Плата поставляется в крупной картонной коробке, оформление лицевой стороны выполнено в стиле, характерном для продуктов семейства Military Class II. Из логотипов, нанесенных на фронтальную сторону, можно узнать о поддержке системной платой технологии автоматического разгона OC Genie II и наличии высокоскоростных интерфейсов SATA 6 Гбит/с и USB 3.0.

MSI 990FXA-GD80

Информация, содержащаяся на обратной стороне коробки, раскрывает суть концепции Military Class II, которая означает использование конденсаторов Hi-C Cap, катушек индуктивности закрытой конструкции, а также применение высококачественных твердотельных емкостей во всех электрических цепях системной платы. Все эти меры направлены на повышение стабильности работы, увеличение разгонного потенциала и продление срока службы. Стоит упомянуть о поддержке функции Super Charger, которая позволяет заряжать гаджеты от порта USB даже при выключенной, но не обесточенной системе.

MSI 990FXA-GD80

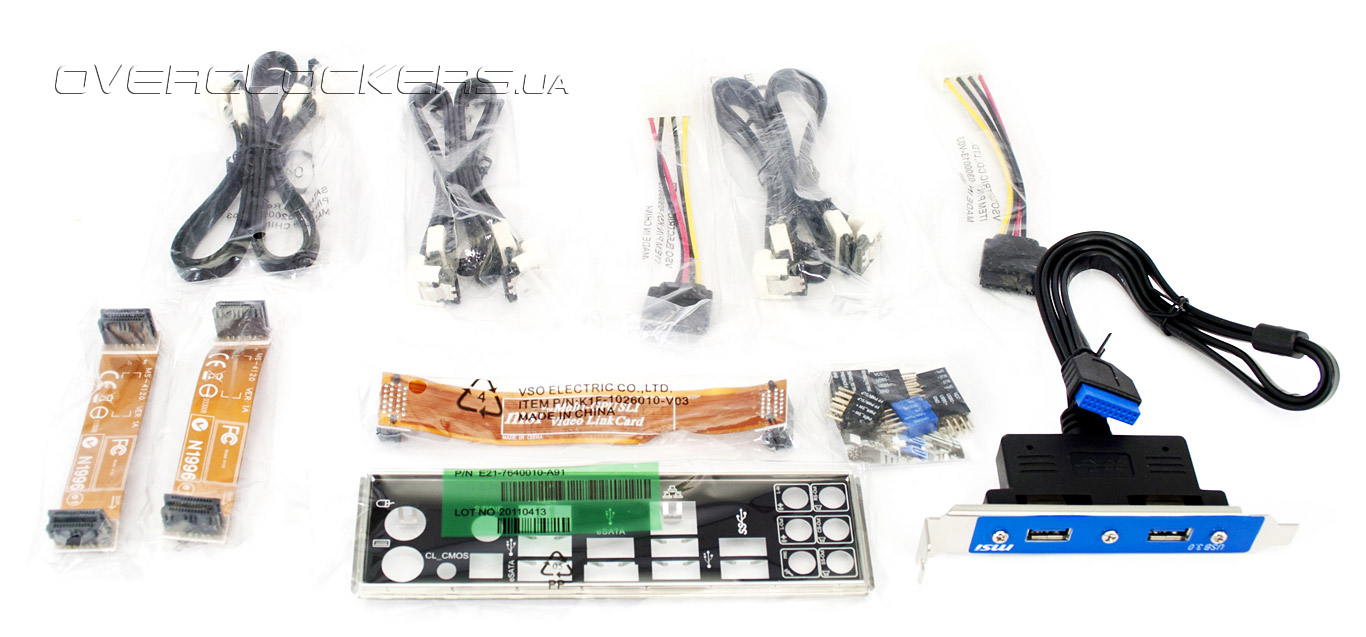

Кроме информации о Military Class II и Super Charger можно узнать, что системная плата располагает четырьмя разъемами PCI-E 2.0 x16, а технология OC Genie II сокращает время подбора оптимальных параметров разгона в 1800 (!!!) раз. Очевидно, в компании MSI решили, что среднее время, затраченное на исследование разгонного потенциала, составляет порядка получаса. Эффективность работы функций авторазгона мы обязательно проверим, а пока рассмотрим комплект поставки MSI 990FXA-GD80, который включает:
  • заглушку на заднюю панель I/O Shield;
  • шесть кабелей SATA 6 Гбит/с;
  • два переходника для питания SATA устройств;
  • три мостика NVIDIA SLI;
  • набор коннекторов Quick connectors;
  • планка с двумя разъемами USB 3.0;
  • DVD-диск с драйверами и программным обеспечением;
  • подробное руководство пользователя.
MSI 990FXA-GD80

Комплект поставки весьма обширный, вполне соответствует высокому классу продукта и позволяет собрать мощную конфигурацию, не прибегая к покупке дополнительных аксессуаров.


Дизайн

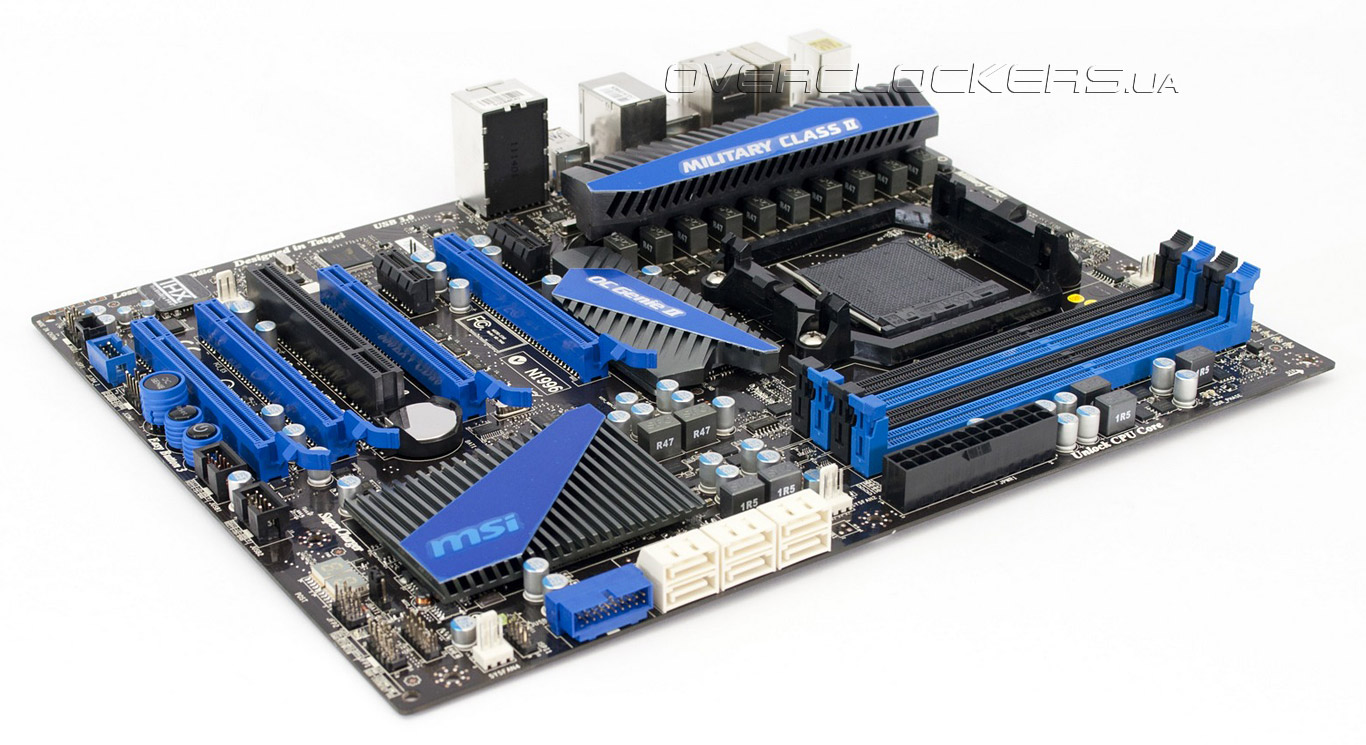

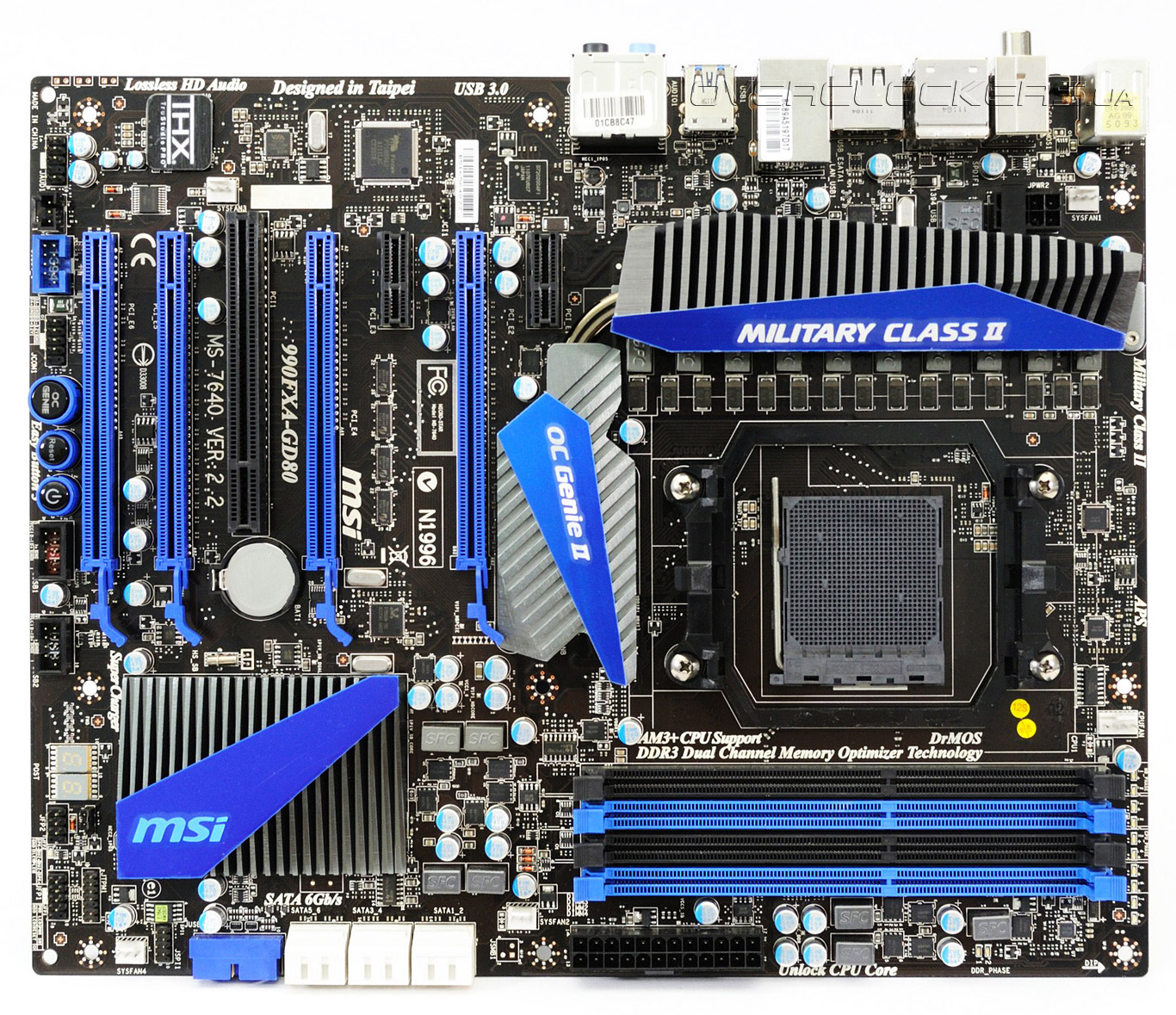

Материнская плата MSI 990FXA-GD80 выполнена в форм-факторе ATX, размер печатной платы составляет 305 х 244 мм, так что проблем с установкой в стандартные корпуса быть не должно. Цветовая гамма традиционна для продуктов MSI — глубокий черный цвет лака текстолита отлично сочетается с черными и синими разъемами. Определенную солидность придает и массивная система охлаждения.

MSI 990FXA-GD80

В основе платы лежит набор системной логики AMD 990FX, функции южного моста выполняет микросхема SB950. Возможности чипсета позволяют использовать любые процессоры AMD в исполнении Socket AM3, а также будущие AMD Bulldozer. Четыре слота для DDR3 SDRAM допускают установку до 32 Гбайт ОЗУ. Максимальная частота работы в разгоне может достигать 2133 МГц, но для этого необходимо уделить повышенное внимание подбору модулей памяти. Для построения видеоподсистемы в наличии имеются четыре слота PCI Express 2.0 x16, поддерживаются конфигурации AMD CrossFireX и NVIDIA SLI. При использовании двух видеокарт следует использовать первый и третий по счету разъемы PCI-E 2.0 x16, которые способны работать на полной скорости. Третий графический адаптер нужно устанавливать во второй по счету слот PCI-E 2.0 x16@x8, в этом случае восемь линий PCI-E заимствуются у третьего разъема. Четвертый слот PCI-E 2.0 x16 всегда функционирует в режиме x16@x4, за его поддержку отвечает южный мост. Такая конфигурация не позволяет полностью реализовать возможности системной логики, которая способна объединять четыре видеоускорителя, обеспечивая для каждого из них до восьми линий PCI-E 2.0. Напомним, что предыдущий флагман MSI 890FXA-GD70 располагал четырьмя слотами PCI-E 2.0 x16@x8, так что нынешнее решение выглядит некоторым упрощением.

MSI 990FXA-GD80

Возможности MSI 990FXA-GD80 по подключению периферии представлены четырьмя разъемами USB 3.0, за работу которых отвечает пара чипов Renesas µPD720200, и десятью чипсетными портами USB 2.0. Благодаря наличию микросхемы VIA 6315N имеется поддержка интерфейса IEEE 1394. Локальная сеть построена на дополнительном контроллере Realtek RTL8111E, который обеспечивает функционирование единственного порта RJ-45. В основе звуковой подсистемы лежит восьмиканальный HD-аудиокодек Realtek ALC892, который может обеспечить приемлемое качество воспроизведения при условии применения качественной обвязки аналоговой части тракта.

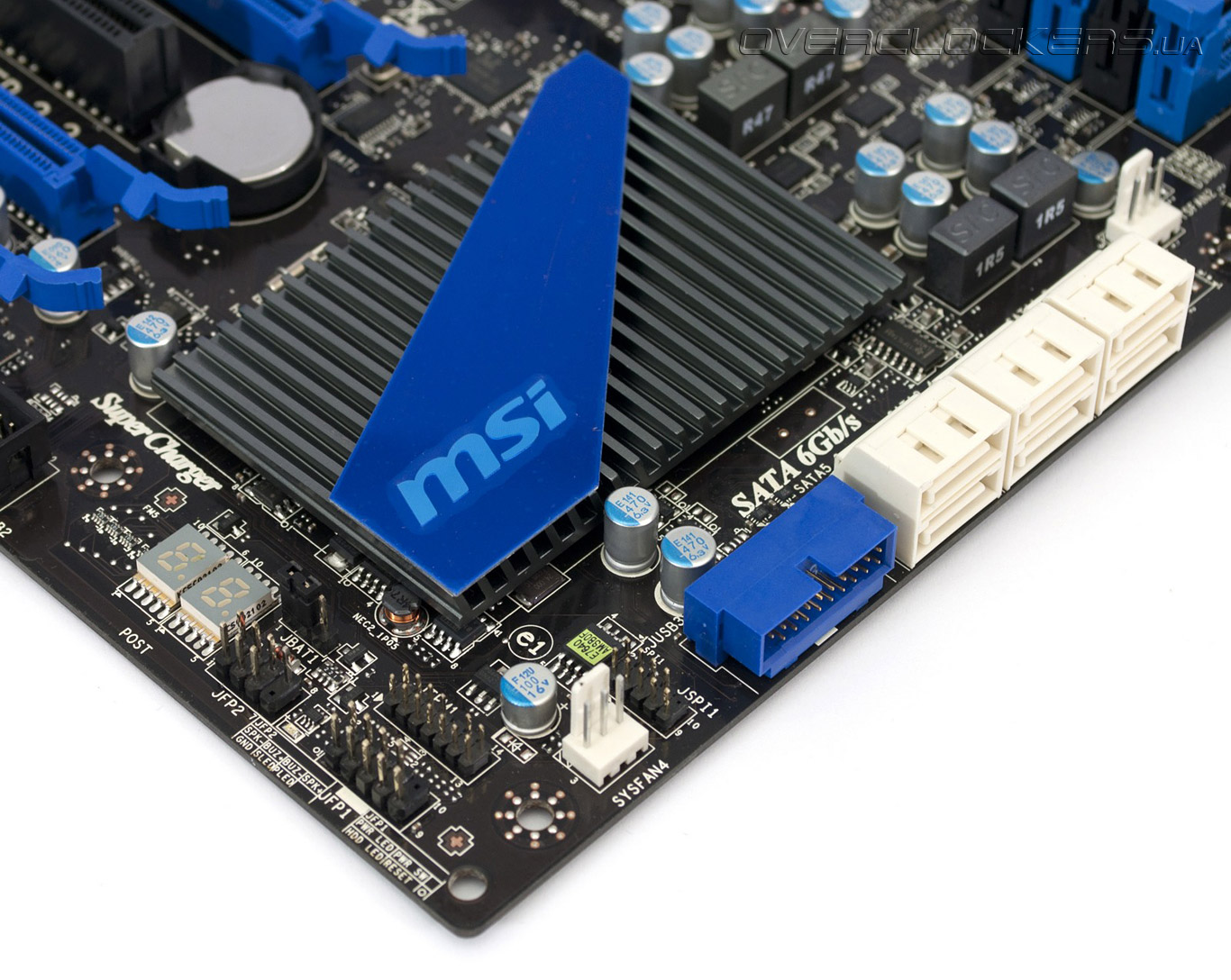

Дисковая подсистема представлена шестью портами SATA 6 Гбит/с с возможностью построения массивов RAID уровня 0, 1, 5, 10, за их работу отвечает южный мост SB950. Заметим, что разъемы имеют горизонтальную ориентацию, что должно облегчить подключение кабелей SATA владельцам длинных графических акселераторов. На этом возможности подключения дисковых накопителей не исчерпываются, благодаря наличию дополнительного контроллера JMicron JMB362 материнская плата позволяет подключить два устройства eSATA 3 Гбит/с.

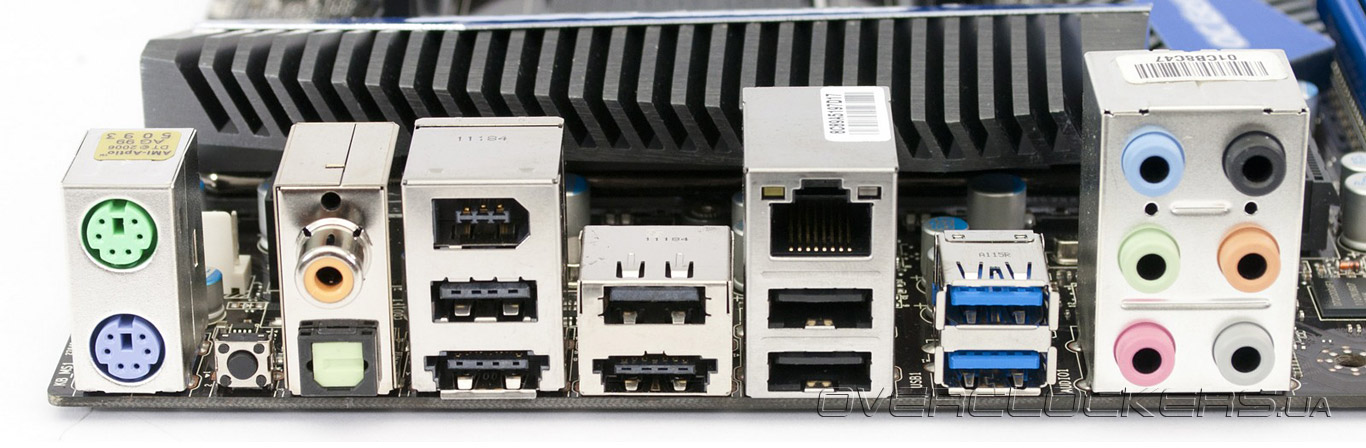

Задняя панель MSI 990FXA-GD80 имеет следующую конфигурацию:
  • два порта PS/2;
  • кнопка Clear CMOS;
  • один разъем FireWire;
  • порт Gigabit Ethernet RJ45;
  • два USB 2.0;
  • два USB 3.0;
  • два комбинированных порта USB 2.0 / eSATA 3 Гбит/с;
  • шесть аналоговых аудивыходов;
  • оптический и коаксиальный разъемы S/PDIF.
MSI 990FXA-GD80

Из нестандартных решений нельзя не отметить применение комбинированных разъемов USB 2.0 / eSATA 3 Гбит/с, которые позволяют сэкономить пространство и максимально раскрыть возможности расширения. Кроме того, во время экспериментов по разгону может пригодиться кнопка Clear CMOS.

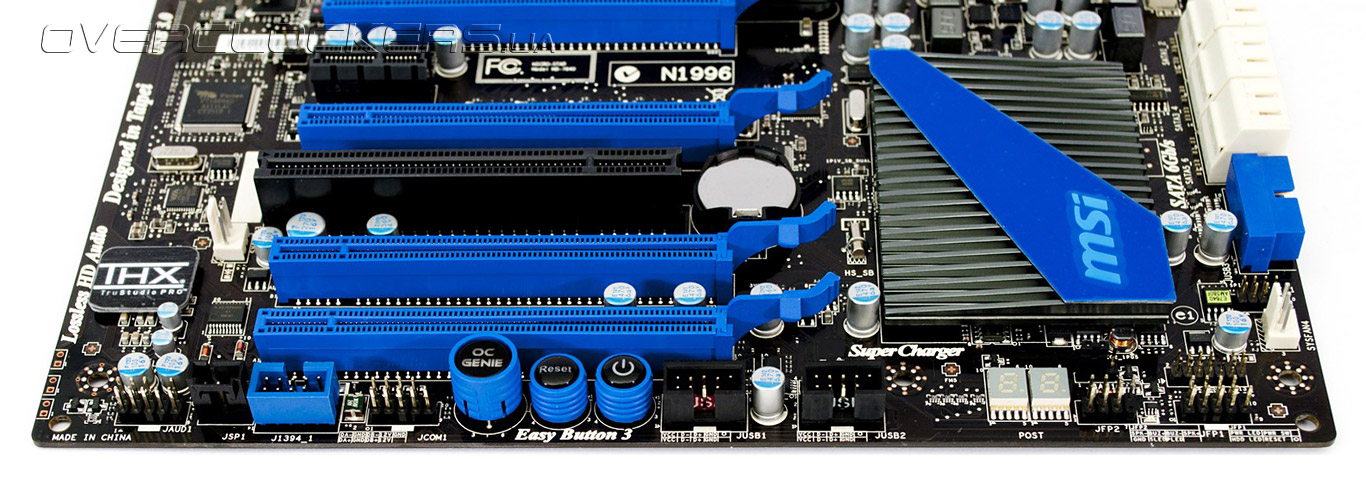

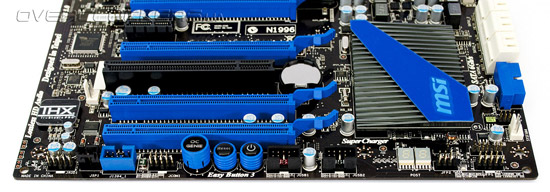

Принадлежность MSI 990FXA-GD80 к вершине модельного ряда выдают кнопки Power, Reset и индикатор POST-кодов. Следуя давней традиции, после окончания процедуры загрузки индикатор отображает текущую температуру центрального процессора. Все эти приятные мелочи здорово облегчат работу с системой в условиях открытого стенда. Рядом с кнопками включения и перегрузки разместилась аппаратная клавиша OC Genie II, нажатие которой активирует функцию автоматического разгона.

MSI 990FXA-GD80

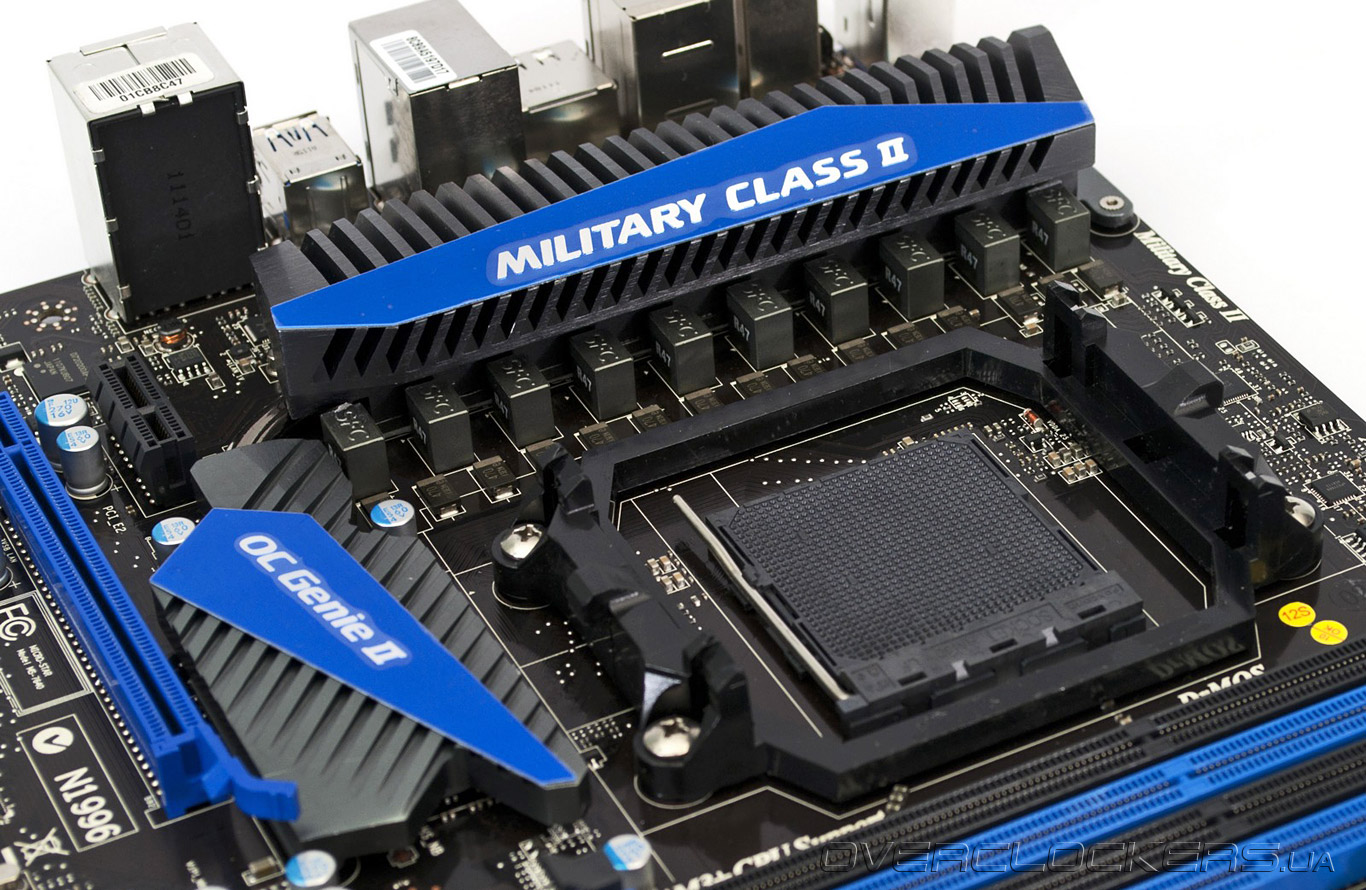

Система охлаждения, которой оснащается материнская плата MSI 990FXA-GD80, состоит из небольшого плоского радиатора на южном мосту и двух отдельных радиаторов на северном мосту и силовых элементах VRM. Для подключения вентиляторов имеются пять разъемов, один из которых поддерживает управление скоростью вращения при помощи ШИМ.

MSI 990FXA-GD80

MSI 990FXA-GD80

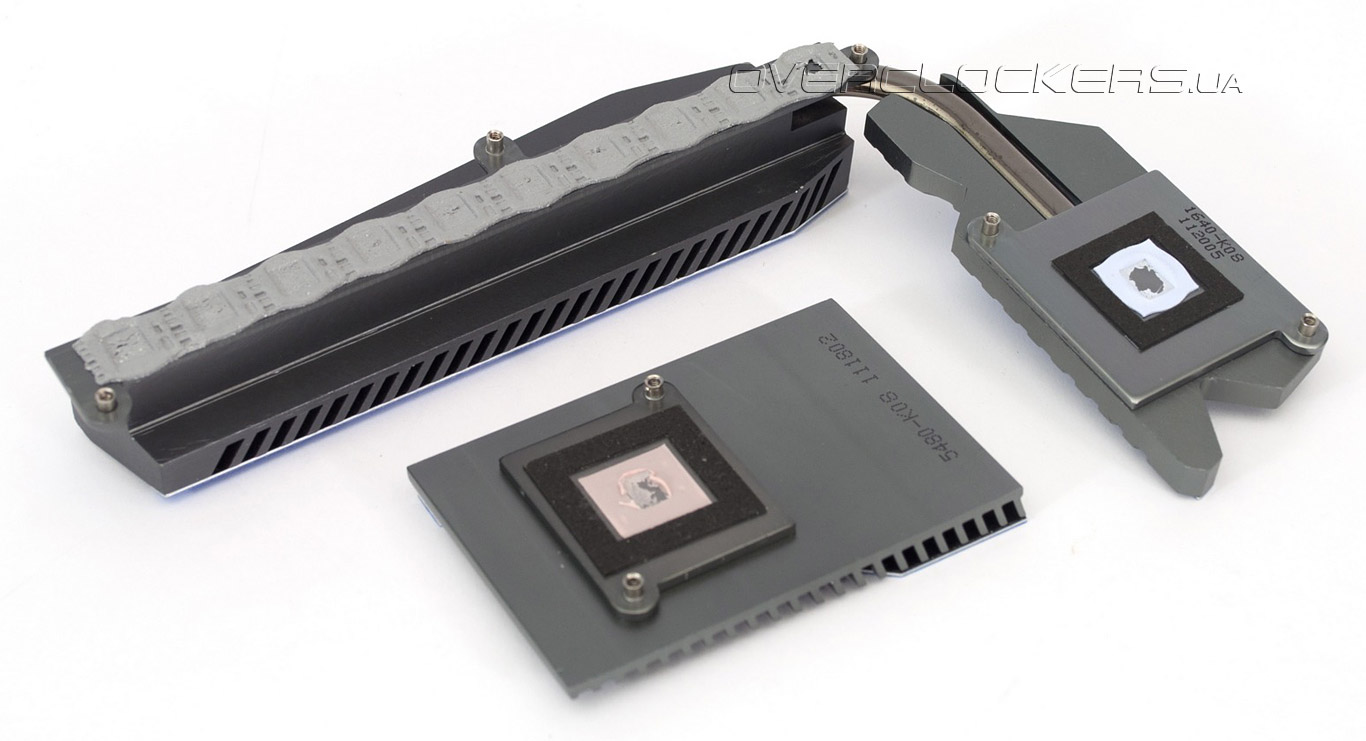

В конструкции системы охлаждения VRM и микросхемы северного моста применяется тепловая трубка, которая позволяет равномерно распределить тепловой поток. Отметим, что все радиаторы имеют надежное винтовое крепление.

MSI 990FXA-GD80

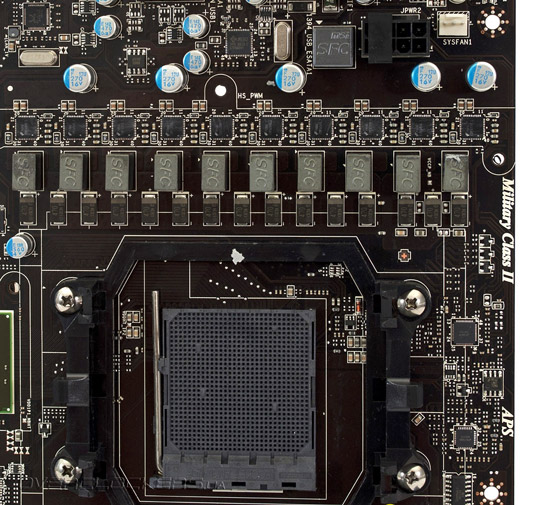

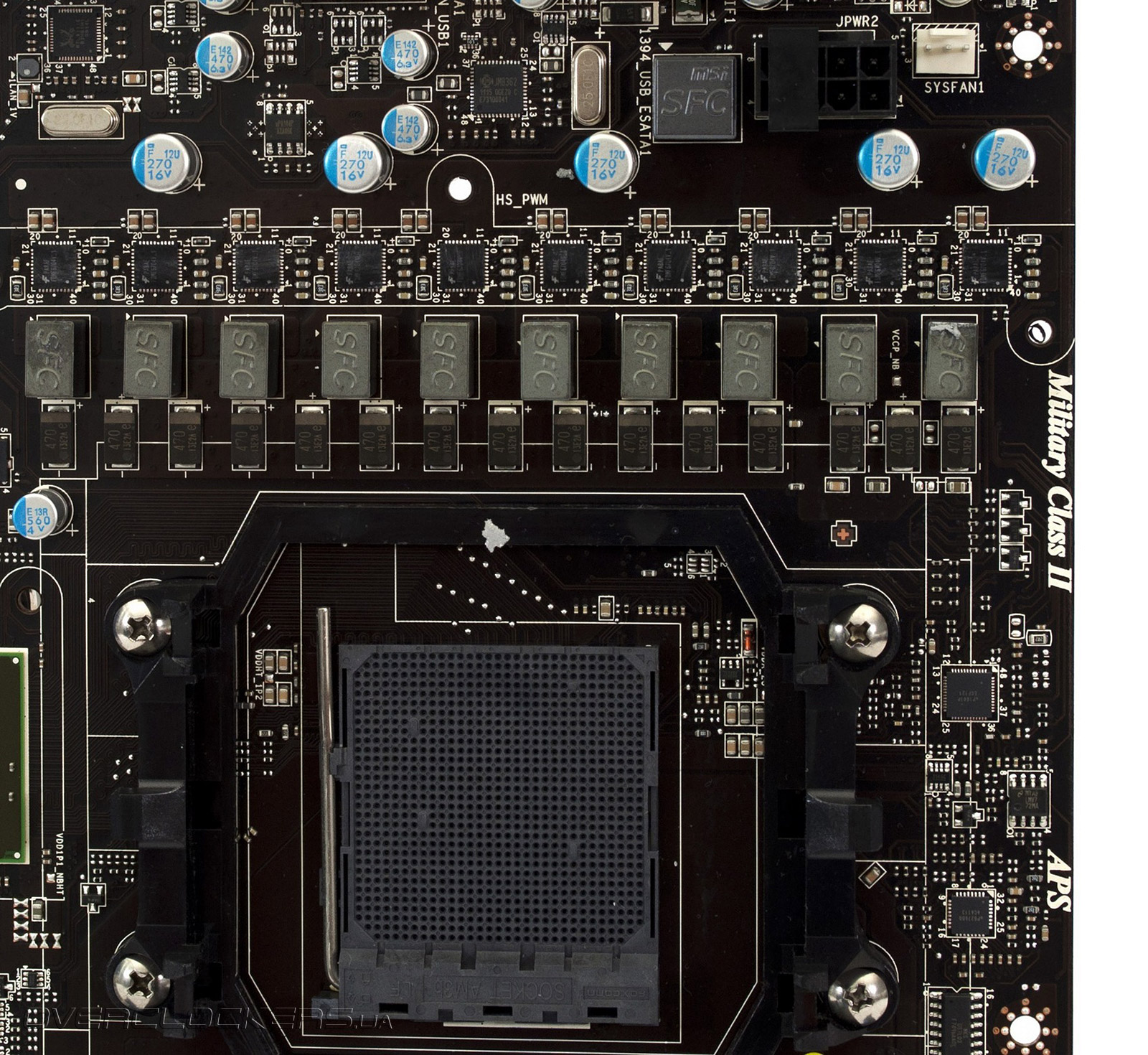

Силовая подсистема MSI 990FXA-GD80 позволяет эксплуатировать любые процессоры AMD Socket AM3 и Socket AM3+ с тепловыделением до 140 Вт. Основной разъем ATX и дополнительный восьмиконтактный EPS12V расположены по краям печатной платы, что должно положительно сказаться на удобстве сборки и организации воздушных потоков внутри системного блока. Преобразователь напряжения процессора управляется пятиканальным ШИМ-контроллером uP1601P производства uPI Semiconductor Corp. Схема VRM образована десятью фазами, при этом восемь из них питают вычислительные ядра, а две оставшиеся фазы — встроенный в CPU северный мост и кэш-память третьего уровня.

MSI 990FXA-GD80

Как вы уже поняли, реальное количество фаз равно пяти, но в каждом канале используется удвоенное количество силовых элементов. Эти меры должны повысить стабильность и уменьшить нагрев. К слову, в качестве силовых элементов применяются интегральные сборки DrMOS, что уже давно стало визитной карточкой старших продуктов MSI. Преобразователь напряжения поддерживает технологию APS (Active Phase Switching), которая позволяет варьировать количество активных фаз VRM в зависимости от нагрузки, экономя тем самым электроэнергию и уменьшая нагрев. Линейка синих светодиодов, расположенная подле процессорного разъема, позволяет контролировать текущий режим работы APS.

Вообще, в дизайне MSI 990FXA-GD80 прослеживается некоторое упрощение конструкции в сравнении с флагманской моделью предыдущего поколения. Так, плата лишилась одного слота PCI Express 2.0 x16@x8 и потеряла второй контроллер Gigabit Ethernet. Остается надеяться, что возможности прошивки 990FXA-GD80 поразят наше воображение богатством настроек, а разгонный потенциал даже превзойдет результаты предшественницы.
