Обзор и тестирование недорогой системной платы MSI 970A-G45 для процессоров AMD Socket AM3+

Разгон

Для исследования разгонного потенциала материнской платы MSI 970A-G45 мы использовали шестиядерный AMD FX-6100. Частотный потенциал этого процессора еще не достаточно изучен, можно сказать, это наш первый опыт на этом поприще. Было принято решение напряжение Vcore не превышать уровня 1,4 В. Такое значение можно считать приемлемым для достижения высокой тактовой частоты, безопасным для длительной эксплуатации 32-нм полупроводникового кристалла. Кроме того, преобразователь напряжения MSI 970A-G45 должен справиться с такой нагрузкой.

Мы воспользовались преимуществом AMD FX-6100 — свободным коэффициентом умножения и дальнейшие эксперименты проходили при частоте тактового генератора в 200 МГц. Отметим, что интегрированный северный мост сохранял свою работоспособности при частоте не выше 2400 МГц, дельнейшее увеличение приводило к перегрузкам или BSOD, даже несмотря на повышение напряжения. Оперативная память работала на частоте 1866 МГц с задержками 9-9-9-24-1Т, так как при стандартном значении НТТ прошивка не позволила установить более скоростной режим.

MSI 970A-G45

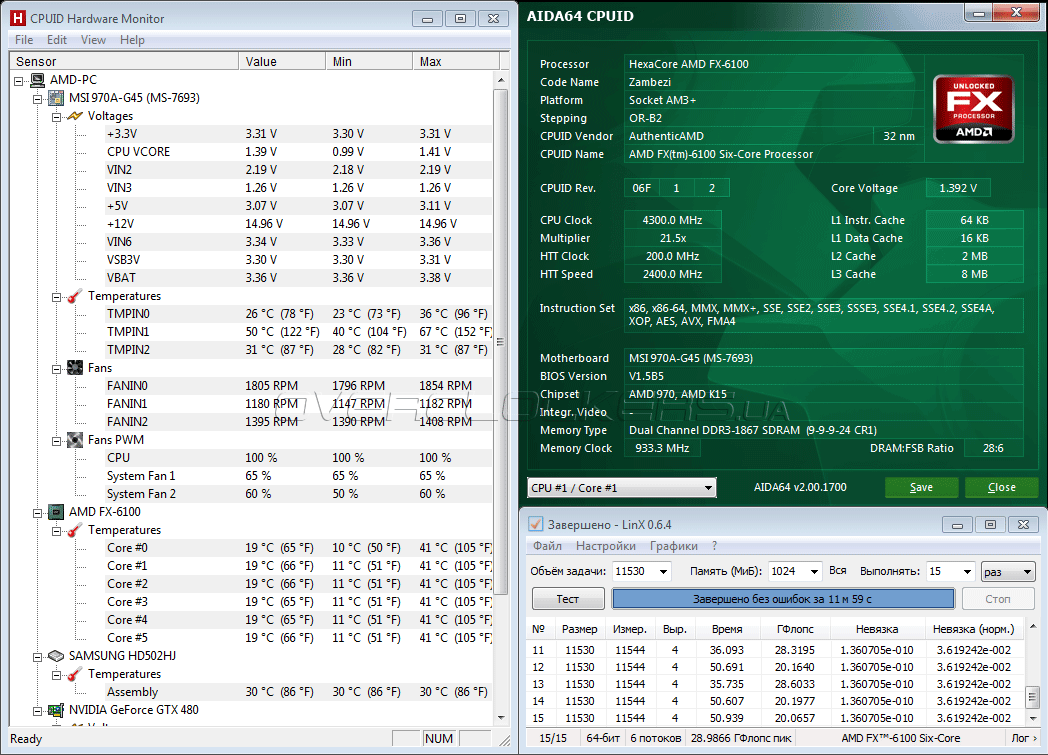

После установки в UEFI CPU Voltage 1,4 В и CPU-NB Voltage 1,25 В мы добились устойчивой работы AMD FX-6100 на частоте 4300 МГц. В таком режиме система сохраняла стабильность при любой нагрузке, включая сресс-тест LinX, а наш Zalman CNPS10 Flex без труда справился с охлаждением разогнанного Bulldozer. Заметим, что нам пришлось организовать дополнительный обдув радиатора VRM тихоходным 80-мм вентилятором. Это позволило удержать температуру силовых элементов в разумных пределах. Без этих мер разгон оказался попросту невозможным, так как встроенные механизмы защиты замедляли центральный процессор, едва температура цепей питания подбиралась к критическим значениям. Мы рекомендуем последовать нашему примеру и организовать активное охлаждение радиатора VRM. Еще нас порадовало, что MSI 970A-G45 сохранила работоспособность энергосберегающих технологий даже после разгона, при этом частота и напряжение на процессоре уменьшались в моменты малой загрузки.

На первый взгляд, наличие свободного множителя у AMD FX сводит на нет целесообразность увеличения частоты тактового генератора. Тем не менее, мы решили проверить запас прочности по этому показателю, так как для всех процессоров AMD Athlon II и части AMD Phenom II такой метод является единственным возможным способом разгона. После некоторых экспериментов плата осилила частоту НТТ 248 МГц. Для достижения таких результатов пришлось уменьшить множители на процессорных ядрах и интегрированном северном мосту до х10 и х6 соответственно, а также перевести ОЗУ в режим 1333 МГц.

MSI 970A-G45

Потенциал системных плат для процессоров AMD по увеличению опорной частоты в значительной мере зависит от конкретной связки центрального процессора и ОЗУ, так что для любой другой комбинации результаты могут отличаться.

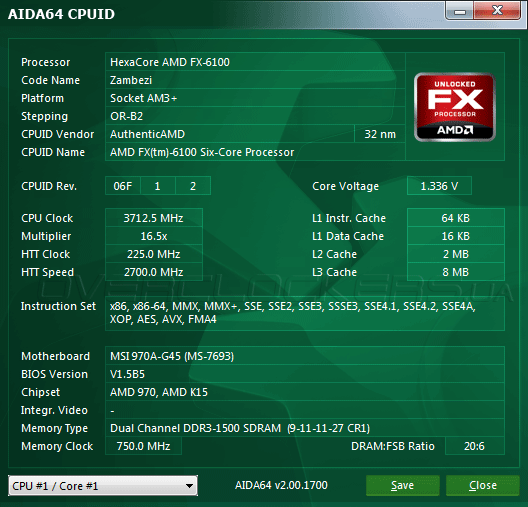

Напоследок была проверена эффективность функции автоматического разгона OC Genie II. Результатом её работы стало повышение НТТ до 225 МГц, после чего процессор заработал на частоте 3712 МГц при напряжении 1,336 В. Модули оперативной памяти функционировали в режиме 1500 МГц при задержках 9-11-11-27-1Т.

MSI 970A-G45

Заметим, что установленные параметры ОЗУ далеки от оптимальных, а после активации OC Genie II функции энергосбережения отключились вместе с AMD Turbo Core. Что и говорить, ручной подбор параметров способен обеспечить лучшие результаты быстродействия с одновременным уменьшение потребления электроэнергии. Таким образом, мы можем рекомендовать автоматический разгон только совсем уж ленивым пользователям, или полным техническим невеждам, которых нет и быть не может среди читательской аудитории этого ресурса. А вот запас прочности MSI 970A-G45, достижимый при ручном подборе параметров, приятно удивил, во всяком случае, мы никак не ожидали такой щедрости от недорогой модели.


Тестовый стенд

Для проверки производительности материнской платы MSI 970A-G45 была собрана система следующей конфигурации:
  • процессор: AMD FX-6100 (6 ядер, TC On, 3,3 ГГц);
  • кулер: Zalman CNPS10X Flex (вентилятор 120 мм, 1800 об/мин);
  • память: Silicon Power SP004GBLYU160S2B (2x2 ГБ, PC3-12800, CL9-9-9-24);
  • видеокарта: MSI N480GTX Lightning (GeForce GTX 480);
  • жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
Компанию участнице сегодняшнего тестирования составила системная плата ASUS Crosshair V Formula, которая отлично зарекомендовала себя при работе с процессорами AMD. MSI 970A-G45 работала с прошивкой V1.5B5 от 10.02.2012, а ASUS Crosshair V Formula тестировалась с UEFI 1102 от 11.01.2012. В обоих случаях оперативная память функционировала на частоте 1600 МГц с задержками 9-9-9-24-1Т, технологии энергосбережения и AMD Turbo Core были активированы. Тестовый стенд работал под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия). Файл подкачки и UAC были отключены, более никаких модернизаций не проводилось. Из драйверов были установлены AMD Catalyst 12.1 для системной платы и NVIDIA GeForce 285.62 для видеокарты.

Наша методика измерения производительности проста, но эффективна. Каждый тест повторялся трижды, после чего рассчитывалось среднее значение. Если какой-либо результат значительно отличался от остальных, то тесты продолжались до получения нормального среднего значения. Перечень тестового ПО:
  • AIDA64 2.00.1700 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • FarCry 2;
  • Colin McRae: DiRT 3;
  • Tom Clancy's H.A.W.X. 2 benchmark.

Результаты тестирования

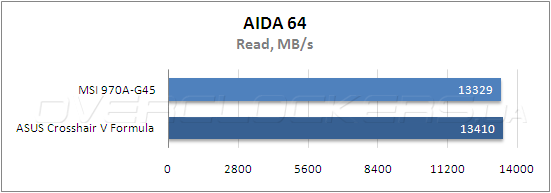

Наше сегодняшнее исследование производительности открывает тестирование пропускной способности ОЗУ в Cache & Memory benchmark информационно-диагностической утилиты AIDA64.

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

Материнская плата MSI 970A-G45 демонстрирует отличные показатели быстродействия, но до результатов ASUS Crosshair V Formula немного не дотягивает. Очевидно, что столь малая разница не способна существенно отразиться на результатах в реальных приложениях.

Тестирование синтетическом программном пакете Futuremark PCMark 7 показывает общий уровень продуктивности систем в типичных задачах, с которыми ежедневно сталкиваются миллионы пользователей.

Тестирование MSI 970A-G45

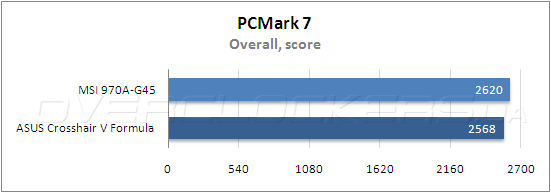

В общем зачете MSI 970A-G45 немного опережает соперницу, но не на столько, чтобы говорить о сколь-нибудь значимом преимуществе. Посмотрим, как обстоят дела в каждой из групп тестовых приложений.

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

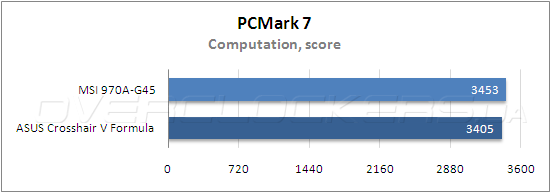

Практически во всех сценариях, за исключением Entertainment, материнская плата MSI выигрывает у топовой модели ASUS. При этом разница составляет порядка 1—2%, так что на комфортность повседневной работы это никак не повлияет.

Результаты в полусинтетическом Futuremark 3DMark 11 отражают показатели производительности в игровых приложениях, использующих API DirectX 11 и расчет реалистичных физических моделей. Для снижения влияния видеоподсистемы в данном приложении мы используем профиль настроек Performance.

Тестирование MSI 970A-G45

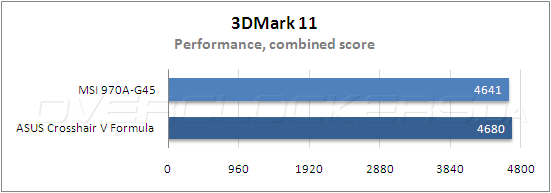

Скромница MSI 970A-G45 в очередной раз демонстрирует отличную производительность, причем, уровень быстродействия ничуть не ниже, чем у куда более дорогой ASUS Crosshair V Formula.

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

Впрочем, в тесте Physics, создающем интенсивную нагрузку на центральный процессор, вперед вышла материнская плата ASUS, хотя её преимущество не превышает 1%.

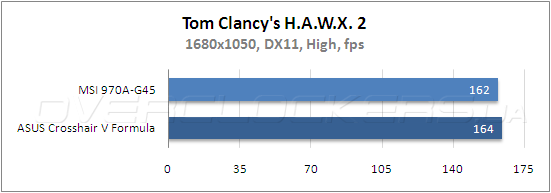

Для тестирования в реальных игровых приложениях мы используем шутер от первого лица FarCry 2, автогонки Colin McRae: DiRT 3 и авиационный симулятор Tom Clancy's H.A.W.X. 2. Для уменьшения зависимости результатов от производительности видеокарты устанавливается разрешение 1680х1050 и высокие, но не максимальные настройки качества без использования полноэкранного сглаживания.

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

Тестирование MSI 970A-G45

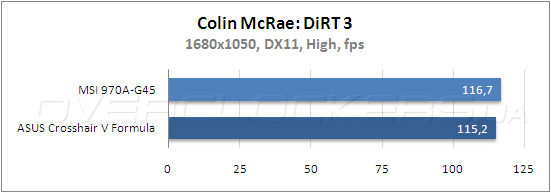

Глядя на результаты тестирования в играх можно с уверенностью сказать, что производительность MSI 970A-G45 не станет узким местом в системе. В двух случаях участница сегодняшнего обзора уступает сопернице, а в DiRT 3 отыгрывает ту же пару кадров. В любом случае, разница без труда укладывается в погрешность измерения.


Выводы

Системна плата MSI 970A-G45 напоминает нам, каким должен быть продукт среднего ценового диапазона: быстрым, качественным и недорогим. При розничной цене около $100 эта модель предлагает неплохие возможности расширения, среди которых и поддержка USB 3.0, и наличие SATA 6 Гбит/с. Прошивка материнской платы базируется на UEFI, со всеми его преимуществами, а фирменная графическая оболочка Click BIOS II предлагает пользователям дружественный интерфейс и богатые возможности по тонкой настройке системы. Даже комплект поставки полностью соответствует классу продукта. Что касается разгона тестового AMD FX-6100, то MSI 970A-G45 оставила самые благоприятные впечатления. Еще бы, ее аппаратные возможности находятся на достаточно высоком уровне: качественный преобразователь напряжения центрального процессора и достаточно мощная система охлаждения обеспечивают неплохой запас прочности. Прошивка располагает полным набором опций, необходимых для успешного оверклокинга. Все это сделало возможным увеличение тактовой частоты нашего FX-6100 до 4300 МГц. Отдельно хочется отметить работу защитных механизмов, которые оберегают VRM от перегрева и, как следствие, выхода из строя. Конечно, для успешного разгона придется организовать дополнительный обдув радиатора. Заметим, что в штатном режиме работы процессора система охлаждения преобразователя напряжения полностью справляется со своими обязанностями. Таким образом, рекомендовать MSI 970A-G45 в качестве стенда для экспериментов по экстремальному оверклокингу вряд ли разумно, но она станет отличным выбором для экономного любителя разгона процессоров AMD.
