Не башни. Обзор кулеров Noctua NH-C14 и NH-C12P SE14

Продукция австрийской компании Noctua знакома многим, в частности вентиляторами и процессорными кулерами. Визитной карточкой этого производителя является высокое качество изготовления и выдающаяся эффективность охлаждения. Процессорный кулер Noctua NH-D14, выпущенный более года назад, и по сей день является одним из лучших решений в своём классе.

В ассортименте компании есть и охладители с горизонтальным расположением радиатора. Такие конструкции имеют свои достоинства. Среди их «плюсов» можно отметить возможность установки в узкие корпуса и обдув околосокетного пространства. Но способны ли мощные горизонтальные кулеры сравниться по эффективности охлаждения с лучшими башенными охладителями? Это нам и предстоит выяснить. Итак, героями нашего сегодняшнего обзора являются кулеры Noctua NH-C14 и NH-C12P SE14.


Noctua NH-C14

Упаковка и комплектация

Продукт поставляется в большой картонной коробке. Стиль оформления упаковки привычен для продукции Noctua — белый фон, фотография кулера и подробная информация о его ключевых характеристиках.

Noctua NH-C14

Внутри находится картонная конструкция, удерживающая кулер на расстоянии около двух сантиметров от стенок основной коробки. Такой подход практически полностью исключает возможность повреждения СО при транспортировке.

Noctua NH-C14

Все аксессуары уложены в отдельную коробку. Каждый набор креплений находится в отдельном пакетике с соответствующей подписью. Приятно удивило количество переходников для снижения частоты вращения вентиляторов — их целых четыре.

Комплект поставки включает:
  • набор крепления для платформ Socket LGA775/LGA1156/LGA1366;
  • набор крепления для платформ Socket AM2(+)/AM3;
  • четыре силиконовые шпильки для вентилятора;
  • четыре винта-самореза;
  • скобы-переходники 120 мм -> 140 мм для одного вентилятора;
  • четыре переходника для снижения частоты вращения вентиляторов;
  • один разветвитель для подключения двух вентиляторов;
  • термопаста Noctua NT-H1;
  • отвертка;
  • металлическая наклейка с логотипом Noctua;
  • руководство пользователя.
Noctua NH-C14

Силиконовые шпильки и скобы-переходники предназначены для тех случаев, когда один из вентиляторов, по мнению пользователя, окажется лишним на радиаторе и будет установлен на одном из посадочных мест корпуса компьютера.


Конструктивные особенности

Радиатор представляет собой односекционную горизонтальную конструкцию. Через основание и алюминиевые пластины проходит шесть тепловых трубок диаметром 6 мм. Материал основания и тепловых трубок — медь. Пластины радиатора выполнены из алюминия и они, как и остальные части кулера, полностью никелированы.

Noctua NH-C14

Радиатор состоит из 68-ми пластин с общей площадью поверхности теплообмена около 6500 см2. Межрёберное расстояние составляет 2 мм, и на наш взгляд является оптимальным значением.


Noctua NH-C14

Расположение тепловых трубок продуманное и грамотное. Две средние трубки смещены от центра ближе к краям, чтобы не находиться под двигателем вентилятора, где, как известно, образуется «мёртвая зона» воздушного потока.

Noctua NH-C14

Профиль пластин радиатора нелинейный, он имеет зубцы, которые должны разрезать турбулентные потоки воздуха и снижать общий уровень шума.

Noctua NH-C14Noctua NH-C14

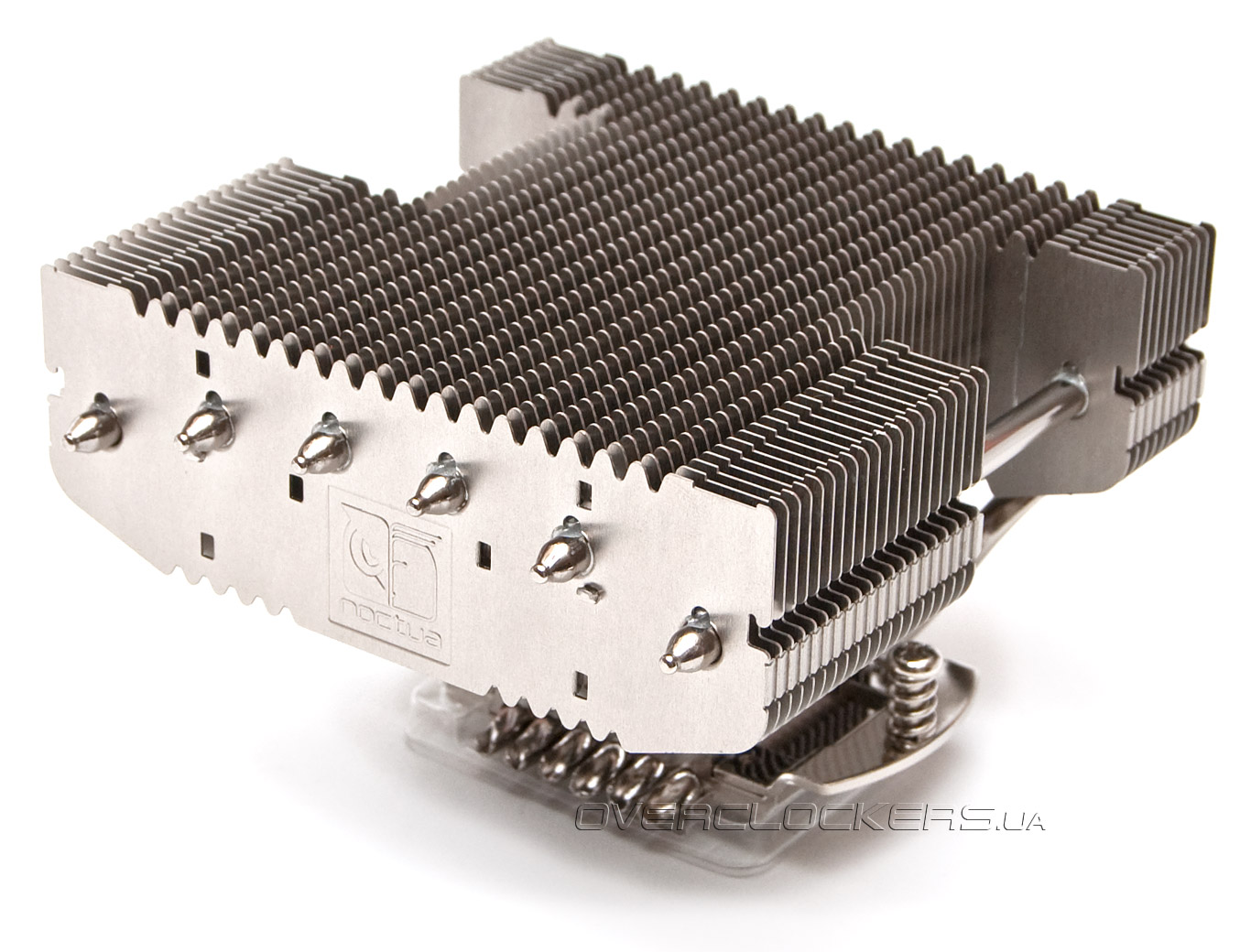

Радиатор оснащён стальной пластиной жёсткости, которая соединяется с основанием и оребрением и препятствует деформации охладителя. В месте стыка подпорки с рёбрами радиатора находится силиконовый уплотнитель.

Noctua NH-C14

В сборе с двумя комплектными 140-миллиметровыми вентиляторами Noctua NH-C14 имеет впечатляющие размеры. Габариты составляют 140×166×130 мм при массе 1015 г.

Noctua NH-C14

В отличие от большинства горизонтальных кулеров, предусмотрена установка вентиляторов с обеих сторон радиатора. Такая конструкция обеспечивает отличную продуваемость даже при низких оборотах «вертушек».
Noctua NH-C14

Фиксация вентиляторов осуществляется при помощи специальных стальных скоб, таких же, как и у Noctua NH-D14. Для снижения вибрации, передаваемой «вертушками», на радиаторе имеются силиконовые вставки. Также присутствуют два промежутка в оребрении, предназначенные для удобства монтажа кулера.

Noctua NH-C14

Конструкция кулера позволяет установить не только 25-миллиметровые вентиляторы, но и более толстые 38-мм. Среди последних довольно много высокооборотистых моделей (более 2000 об/мин), которые могут значительно повысить эффективность охлаждения. Однако не стоит забывать, что такие экстремальные вентиляторы на максимальных оборотах будут несравнимо громче комплектных «вертушек».

Качество изготовления, традиционно для данного производителя, на высоте. Все стыки тепловых трубок с основанием и пластинами радиатора хорошо пропаяны. Никаких подтёков припоя не обнаружено.

Noctua NH-C14

Основание достаточно ровное, прижим к процессору превосходный.

Noctua NH-C14

О ровности подошвы свидетельствует практически безупречный отпечаток термопасты.

Noctua NH-C14

С обработкой подошвы инженеры Noctua поступили привычным образом, без полировки. Кроме того заметны небольшие бороздки от фрезы.

Noctua NH-C14


Вентиляторы

В комплекте с Noctua NH-C14 поставляются два 140-миллиметровых вентилятора Noctua NF-P14 FLX с возможностью установки в 120-миллиметровые посадочное места.

Noctua NH-C14

В конструкции применяется двигатель с высококачественным гидродинамическим подшипником. Время наработки на отказ составляет 150 000 часов.

Noctua NH-C14

Вентилятор рассчитан на частоту вращения 1200 об/мин при токе равном 0,10 А, что соответствует мощности в 1,2 Вт.

Noctua NH-C12P SE14

Продукт представляет собой модифицированный кулер Noctua NH-C12P, с которым мы уже познакомились в одном из наших обзоров. Посему мы не будем подробно изучать Noctua NH-C12P SE14, а лишь кратко рассмотрим отличия от предыдущей версии охладителя.


Упаковка и комплектация

Кулер поставляется в большой картонной коробке, также выполненной в фирменных тонах Noctua. Упаковка снабжена окошком, через которое видно часть охладителя.

Noctua NH-C12P SE14

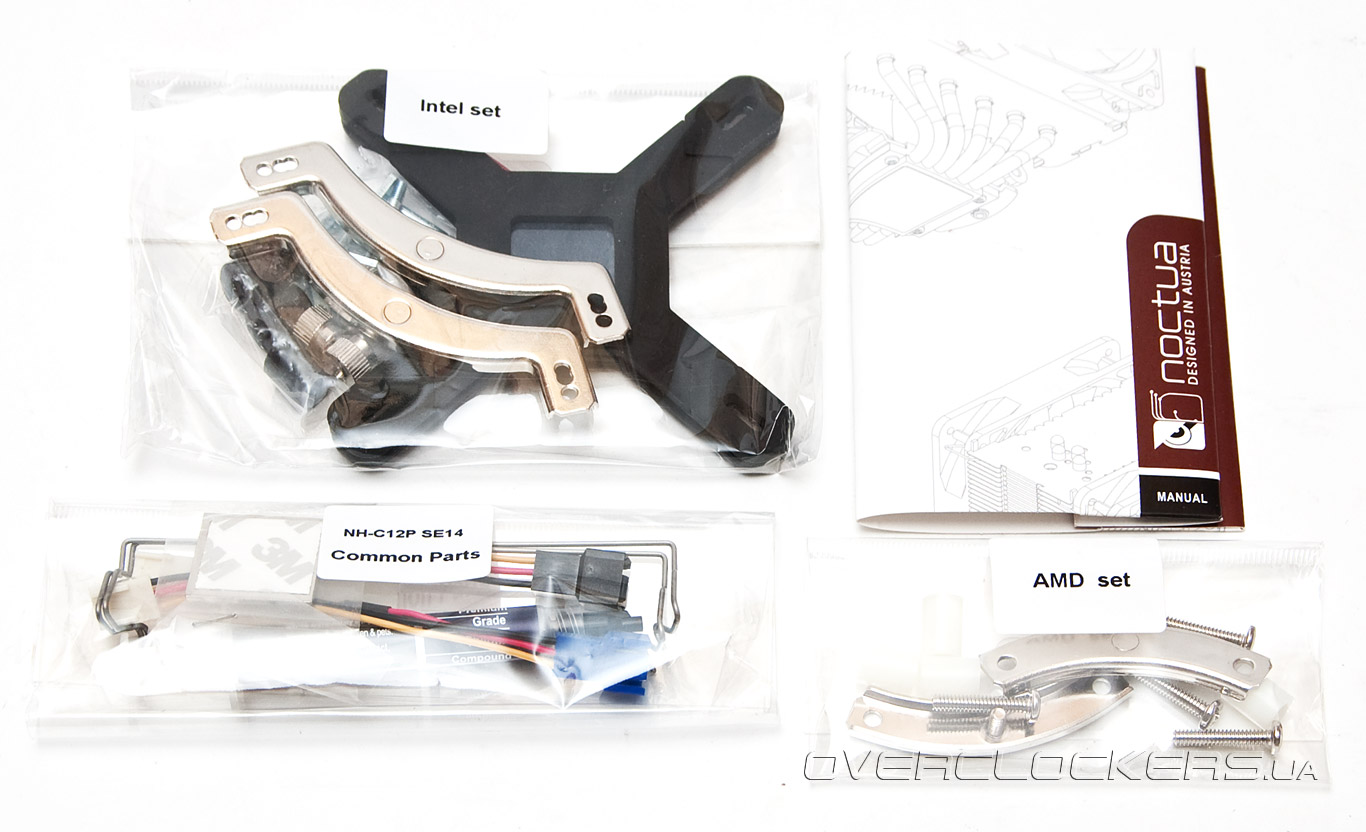

Комплект поставки включает:
  • набор крепления для платформ Socket LGA775/LGA1156/LGA1366;
  • набор крепления для платформ Socket AM2(+)/AM3;
  • два переходника для снижения частоты вращения вентиляторов;
  • две проволочные скобы для установки вентилятора;
  • термопаста Noctua NT-H1;
  • металлическая наклейка с логотипом Noctua;
  • руководство пользователя.
Noctua NH-C12P SE14

Наборы креплений несколько видоизменились в сравнении с таковыми у C12P. Теперь они такие же, как у кулеров Noctua NH-C14 и NH-D14.


Конструктивные особенности

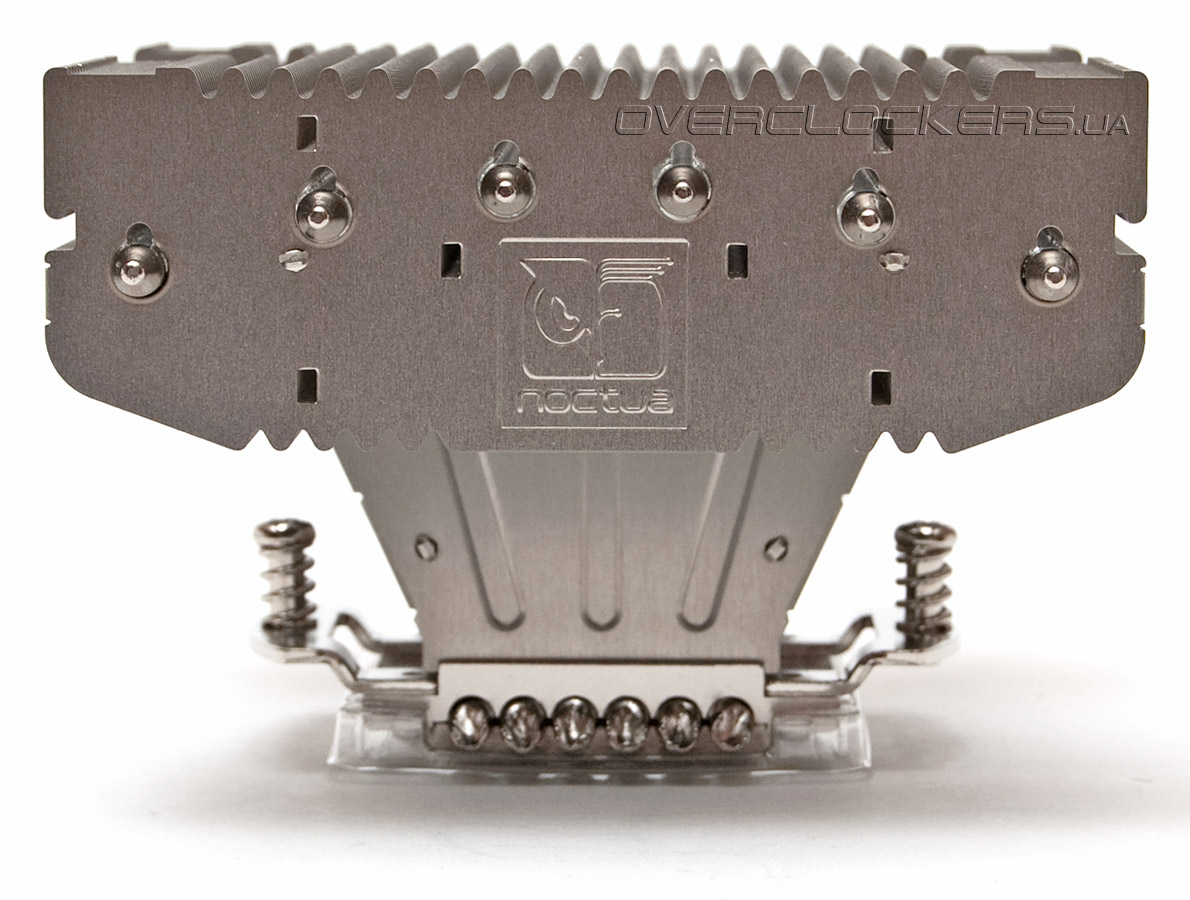

Радиатор не претерпел изменений. Всё та же конструкция из шести медных тепловых трубок, пронизывающих медное основание и алюминиевые рёбра. Теплосъёмник полностью никелирован.

Noctua NH-C12P SE14

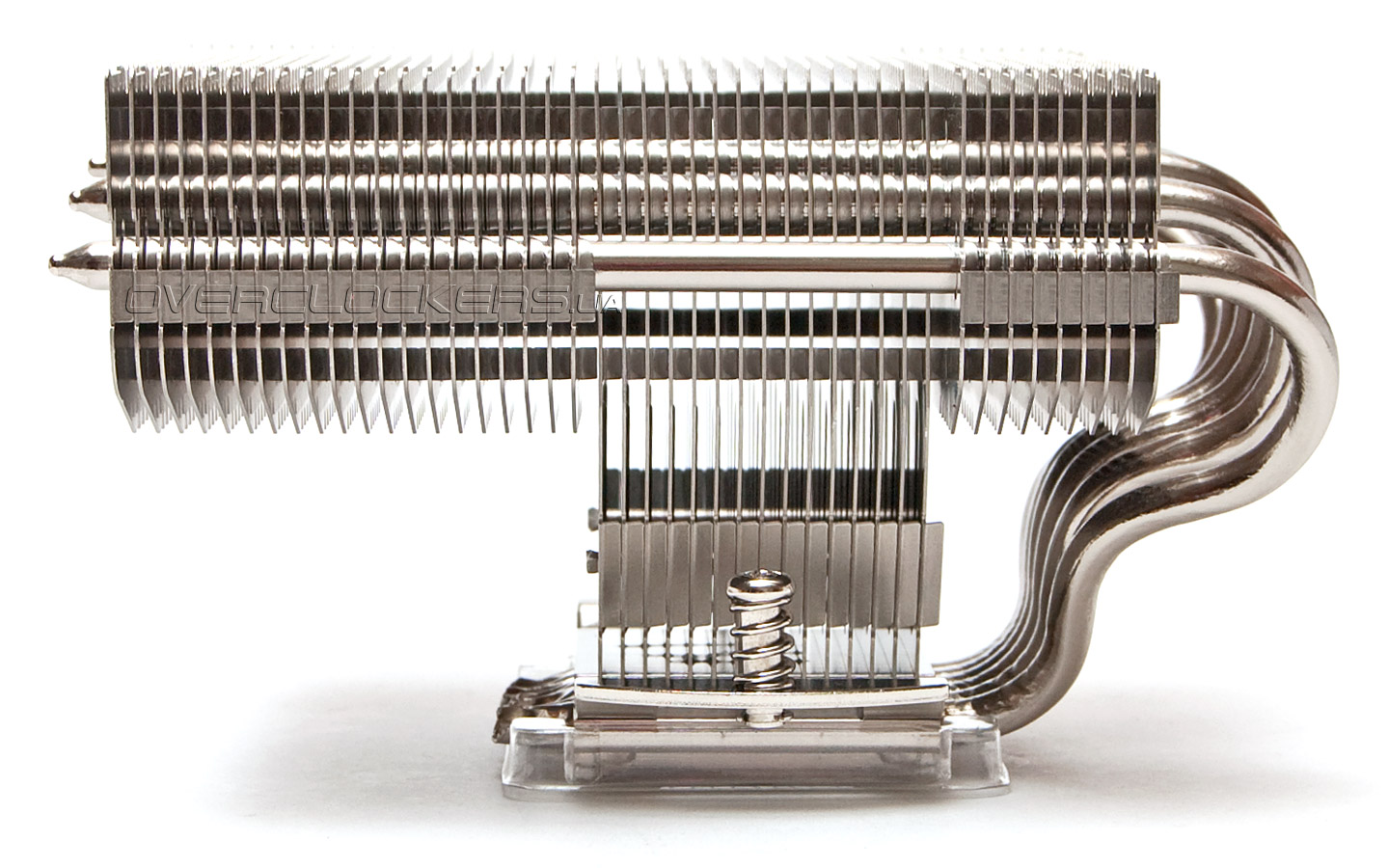

Тепловые трубки причудливо изогнуты.

Noctua NH-C12P SE14

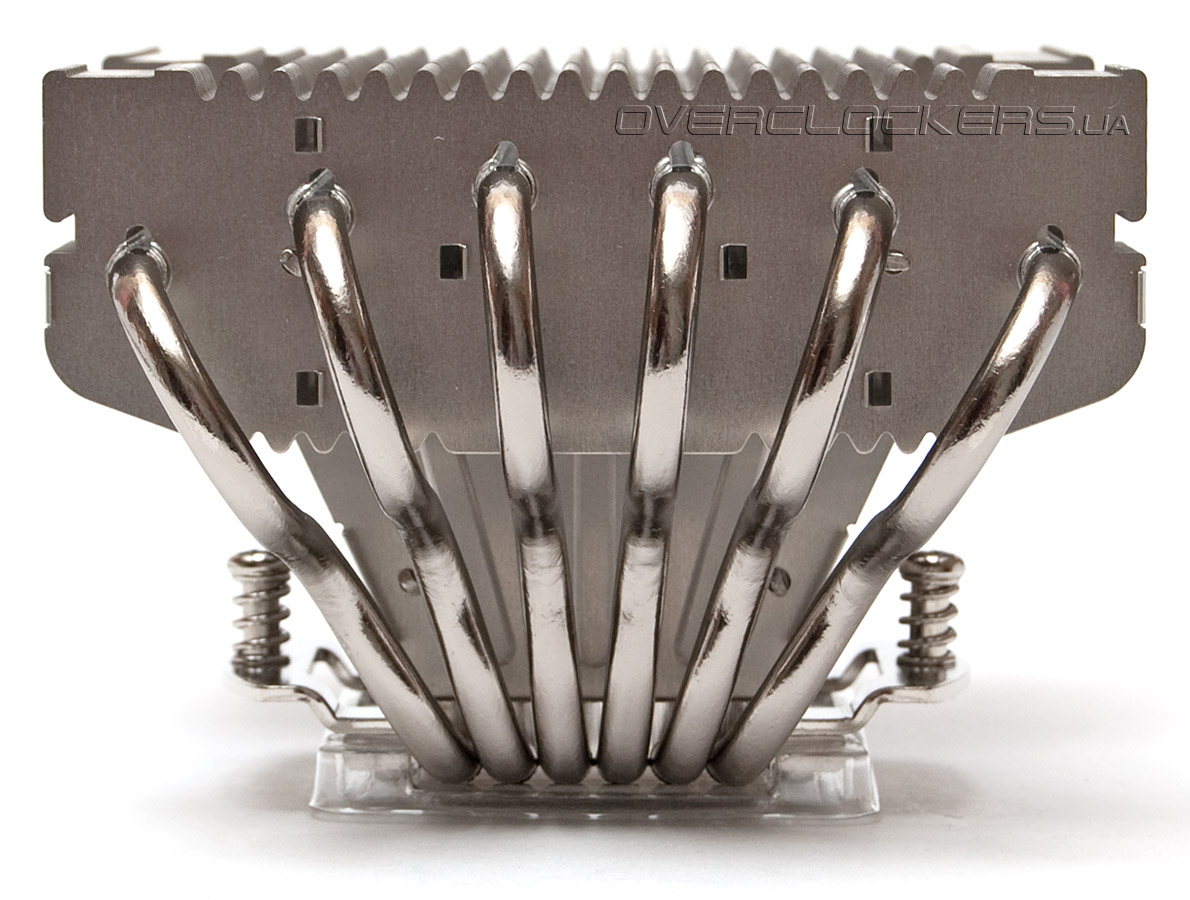

Расположены они веерообразно, чтобы обеспечить наиболее равномерную передачу тепла пластинам радиатора.

Noctua NH-C12P SE14

Noctua NH-C12P SE14

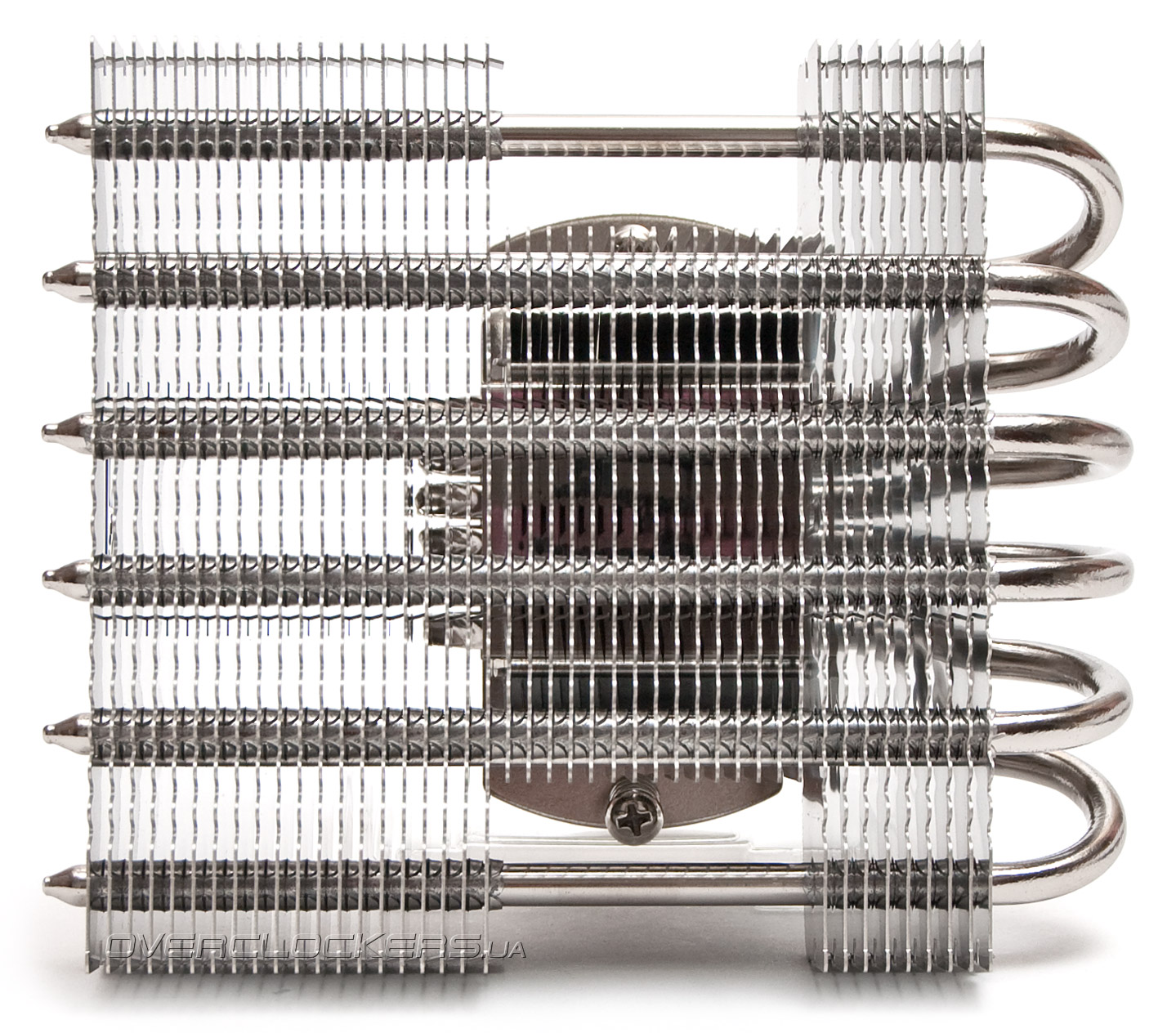

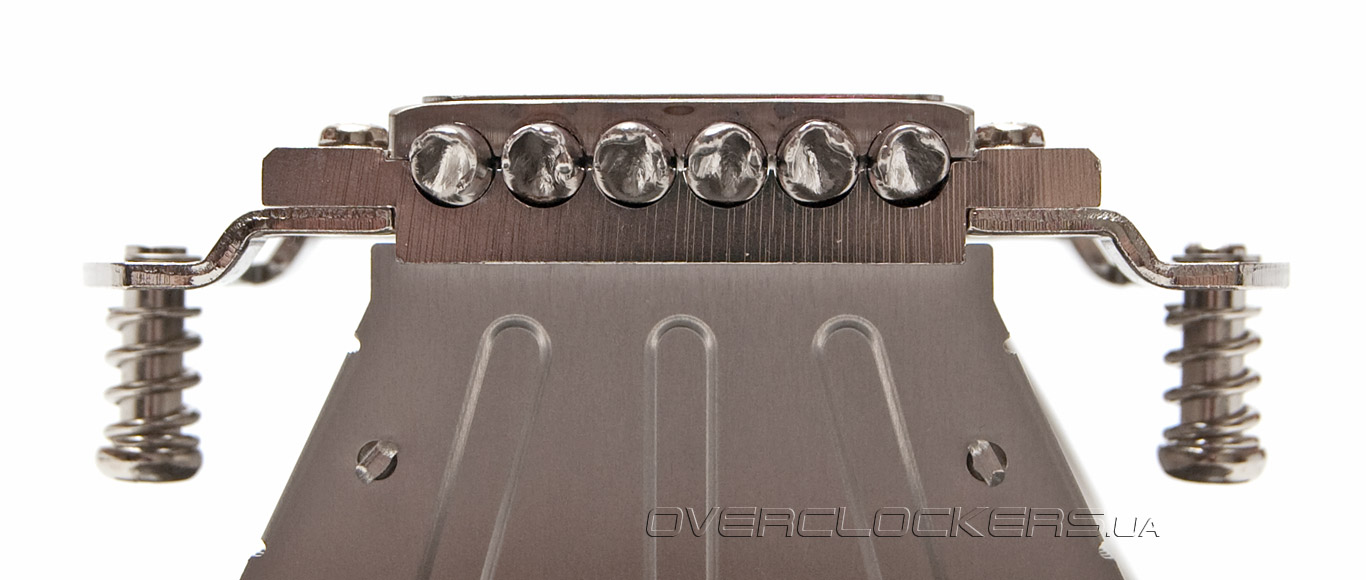

Все шесть трубок находятся на одинаковом расстоянии друг от друга.

Noctua NH-C12P SE14

В оребрении радиатора есть два промежутка для монтажа кулера. Стоит заметить, что они заметно больше, чем у NH-C14, что может негативно отразиться на теплоотдаче.

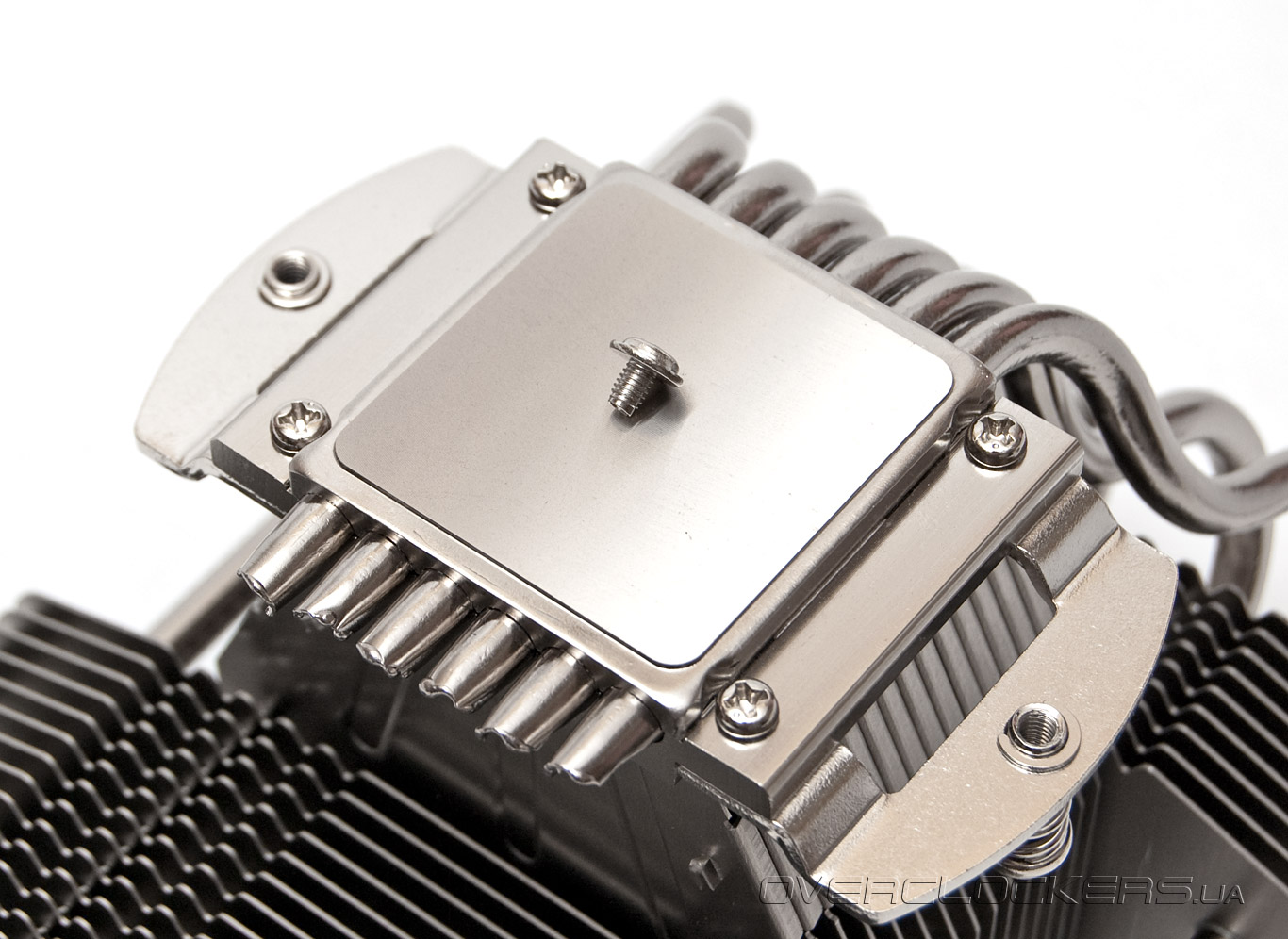

Все места соединения основания и рёбер с тепловыми трубками качественно пропаяны.

Noctua NH-C12P SE14

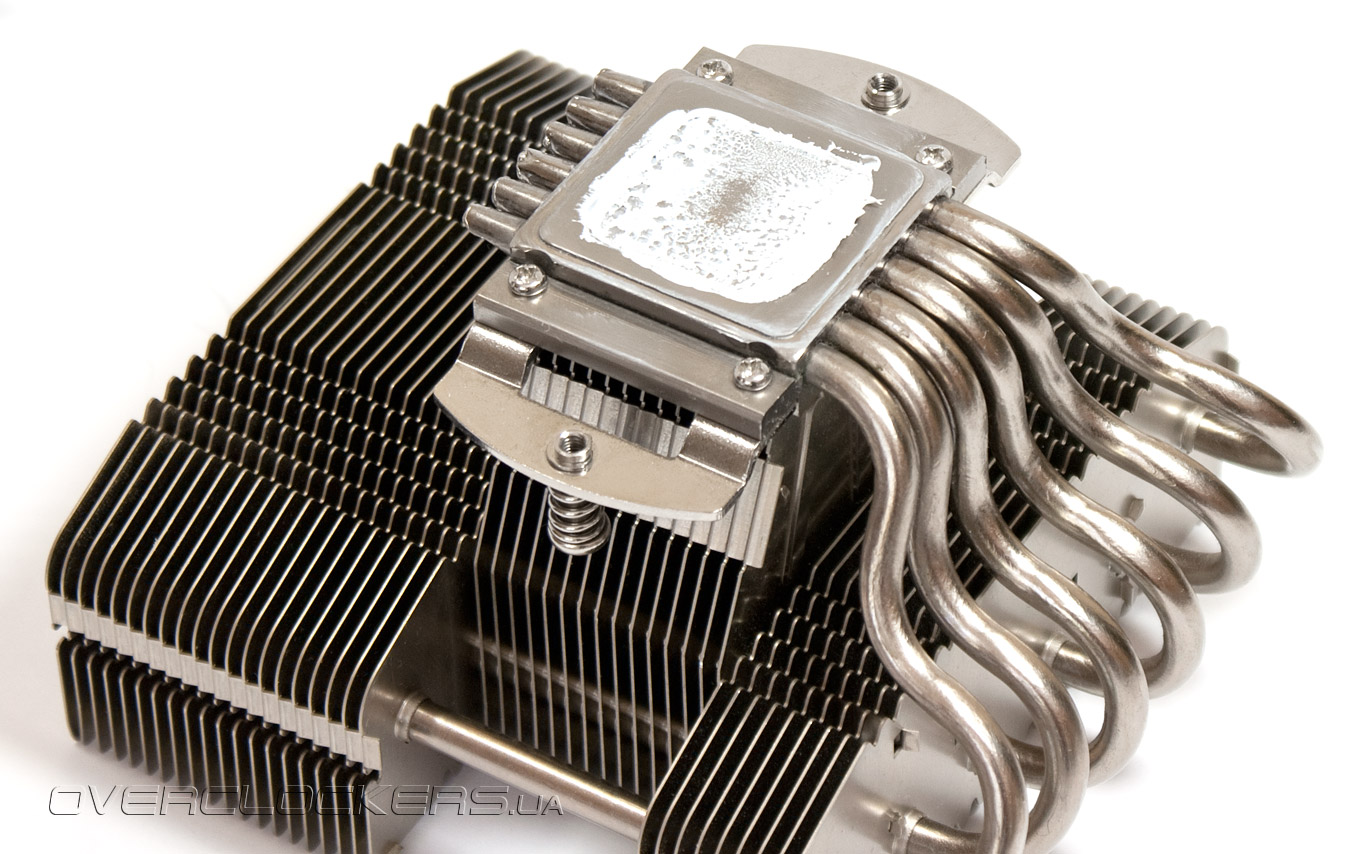

А вот само основание недостаточно ровное. Присутствует выпуклость в центре, что подтверждается отпечатком термопасты.

Noctua NH-C12P SE14

В отличие от NH-C12P, рассматриваемый кулер уже не может похвастать зеркальным основанием. Оно просто ровное, но не более. Если присмотреться, то можно заметить небольшие бороздки от фрезы.

Noctua NH-C12P SE14

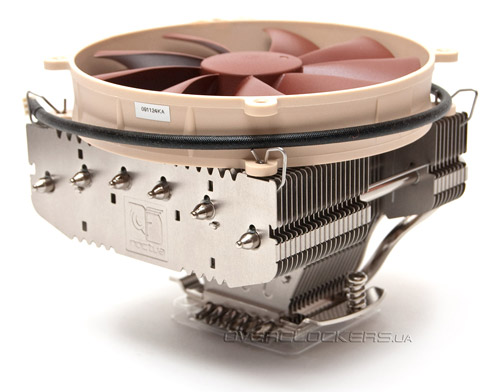

Ну а наиболее существенным отличием Noctua NH-C12P SE14 от предыдущей модели является комплектный вентилятор, а именно Noctua NF-P14 FLX.

Noctua NH-C12P SE14

Его характеристики уже были описаны в предыдущем разделе. В сборе конструкция весит 730 г, что не так и много в сравнении с другими современными кулерами.

Установка и совместимость

Оба кулера можно установить на все актуальные платформы от Intel и AMD. Сначала нужно установить крепёжные пластины. Для этого потребуется извлечь системную плату из корпуса. Исключение составляют корпуса с отверстием в шасси, предназначенным для монтажа процессорных систем охлаждения.

Установка Noctua NH-C14

Установка Noctua NH-C14

Затем крепится сам кулер. Винты следует затягивать поочерёдно и равномерно, чтобы избежать перекоса. Лучше всего делать по одному обороту для одного винта, затем для другого и так до тех пор, пока крепёж не будет полностью затянут.

Noctua NH-C14

Noctua NH-C12P

Конструкция Noctua NH-C14 позволяет установить даже память с высокими радиаторами в ближние к процессору разъёмы, но для этого потребуется демонтаж нижнего вентилятора.

Noctua NH-C14

А вот в случае c NH-C12P SE14 можно будет установить только память с низкими радиаторами. Место для высоких гребешков есть только начиная с третьего разъёма DIMM.

Noctua NH-C12P

Перейдём непосредственно к тестированию.


Спецификации

В качестве конкурентов для сравнения с кулером Noctua NH-C14 использовались предыдущие модели систем охлаждения австрийской компании. Это NH-C12P и тот же продукт на «стероидах» — NH-C12P SE14. Кроме того, вместе с ними были протестированы кулер Zalman CNPS10X Extreme и СВО.

  Noctua NH-C14 Noctua NH-C12P SE14 Noctua NH-C12P
Разъем AM2(+)/AM3/
LGA775/1155/1156/1366
AM2(+)/AM3/
LGA775/1155/1156/1366
AM2(+)/AM3/LGA775
Размеры (c вентилятором)*, мм 166x140x130 (166x140x155) 91х126х152 (116х126х152) 91х126х152 (116х126х152)
Материал и конструкция Никелированное медное основание,
6 тепловых трубок,
68 алюминиевых пластин
Никелированное медное основание,
6 тепловых трубок,
44 алюминиевых пластин
Никелированное медное основание,
6 тепловых трубок,
44 алюминиевых пластин
Площадь рассеивания, cм2 7130 н/д н/д
Масса (с вентилятором)*, г 800 (1100) 550 (700) 550 (730)
Диаметр вентилятора, мм 140 140 120
Частота вращения вентилятора, об/мин 750/900/1200 750/900/1200 900/1100/1300
Уровень шума, dB 10,1/13,2/19,6 10,1/13,2/19,6 12,6/16,9/19,8
Время наработки вентилятора на отказ, часов >150 000 >150 000 >150 000
Стоимость, ~$ 85 73 68


Стенд и методика тестирования

Конфигурация тестового стенда была следующая:
  • материнская плата: MSI P67A-GD55 B2 (Intel P67 Express);
  • центральный процессор: Intel Core i5-2500k (3,33@4,8 ГГц, VCore 1,4 В);
  • оперативная память: Kingston KHX2333C9D3T1K2/4GX (2x2 Гбайт, 2333 МUц);
  • видеокарта: HIS Radeon HD6950 2GB;
  • жесткий диск: Western Digital WD6401AALS;
  • блок питания: Hiper Type M 580W (580 Вт).
  • термопаста: Noctua NT-H1.
Тестирование проводилось на открытом стенде при температуре воздуха в помещении, равной 25 градусам Цельсия. Прогрев процессора осуществлялся в операционной системе Windows 7 Ultimate Edition x64 программой LinX 0.6.4 (цикл теста по 10 проходов Linpack в каждом цикле при объёме используемой оперативной памяти 2560 Мбайт). Для мониторинга температуры использовались утилиты CoreTemp и AIDA 64. Для каждого кулера тестирование повторялось три раза с заменой термопасты.

Система водяного охлаждения состояла из следующих компонентов:
  • процессорный водоблок XSPC Delva v3;
  • помпа Laing D5 Vario (MCP655);
  • радиатор Black Ice GTS240;
  • резервуар Magicool;
  • четыре вентилятора Zalman 1000 об/мин.
Система водяного охлаждения


Результаты тестирования

Результаты тестирования  Noctua NH-C14 и NH-C12P SE14

Сразу стоит отметить, что все протестированные кулеры смогли обеспечить работу процессора Intel Core i5-2500K на частоте 4,8 ГГц при напряжении 1,4 В. Начнём с самых маленьких участников тестирования.

Итак, кулеры Noctua NH-C12P и NH-C12P SE14 показали примерно равные результаты. Как выяснилось, установка 140-миллиметрового вентилятора не принесла ощутимого прироста эффективности. Это и неудивительно, так как воздушные потоки вентиляторов Noctua NF-P12 и NF-P14 примерно равны. Но определённый смысл в замене «вертушки», безусловно, есть. Во-первых, 140-мм модель обладает чуть меньшим уровнем шума и её двигатель более совершенный, то есть срок службы должен быть больше, чем у 120-миллиметрового аналога. Во-вторых, вентилятор большего типоразмера способен обдуть большую площадь вокруг процессора. В целом уровень производительности обоих кулеров находится на достаточном уровне, но всё же проигрывает кулеру Zalman CNPS10X Extreme при равном воздушном потоке и уровне шума.

Кулер Noctua NH-C14 показывает значительно более высокий уровень производительности, однако всё же сдает позиции перед Noctua NH-D14 и системой водяного охлаждения среднего уровня. Зато данный продукт обладает рядом преимуществ — его конструкция позволяет довольно гибко варьировать конфигурацией компьютера. Так, сняв нижний вентилятор, можно установить память с высокими радиаторами. А сняв верхнюю «вертушку», можно установить кулер в узкий корпус. Таким образом, рассматриваемый охладитель является не самым мощным и не самым компактным, а скорее компромиссным решением между производительностью и габаритами.


Выводы

Протестированные кулеры оставили о себе положительные впечатления. Одно только качество изготовления продукции австрийской компании Noctua уже не может оставить равнодушным. Если говорить об эффективности, но за такую же цену можно найти и более производительный башенный кулер. Однако владельцам недостаточно просторных корпусов можно смело порекомендовать оба продукта. Горизонтальные кулеры так же станут отличным выбором для тех пользователей, чьи материнские платы и/или память требует дополнительного обдува. Если сравнивать между собой два рассматриваемых продукта, то мы отдаём предпочтение модели Noctua NH-C14. Кроме высокого уровня производительности, в комплекте пользователь получает не один, а целых два высококлассных вентилятора. Одного из них в большинстве случаев хватает для хорошего охлаждения центрального процессора, а второй можно установить в корпусе, улучшив тем самым его вентиляцию.

Существенных недостатков у Noctua NH-C14 мы не обнаружили. Ну, разве что за исключением достаточно высокой стоимости. А вот у кулера NH-C12P SE14 немного подкачало основание. Всё же хотелось бы видеть его ровным, а компании Noctua пожелать не уподобиться тайваньской Thermalright в плане обработки подошв своих кулеров. Ориентиром по качеству обработки оснований пока что остаётся Zalman. Возможно, если кулеры Noctua будут иметь такие же идеальные подошвы, то удастся вытянуть из них ещё 1–2 градуса эффективности.

Приятным бонусом при покупке каждого из рассматриваемых кулеров, станет высокоэффективная термопаста Noctua NT-H1, показавшая отличные результаты в нашем супертесте.

Noctua NH-C14Выбор редакции: оригинальный дизайн



Оборудование для тестирования было предоставлено следующими компаниями:
  • MSI — материнская плата MSI P67A-GD55;
  • Noctua — системы охлаждения Noctua NH-C14, NH-C12P SE14, NH-C12P и термопаста Noctua NT-H1.
