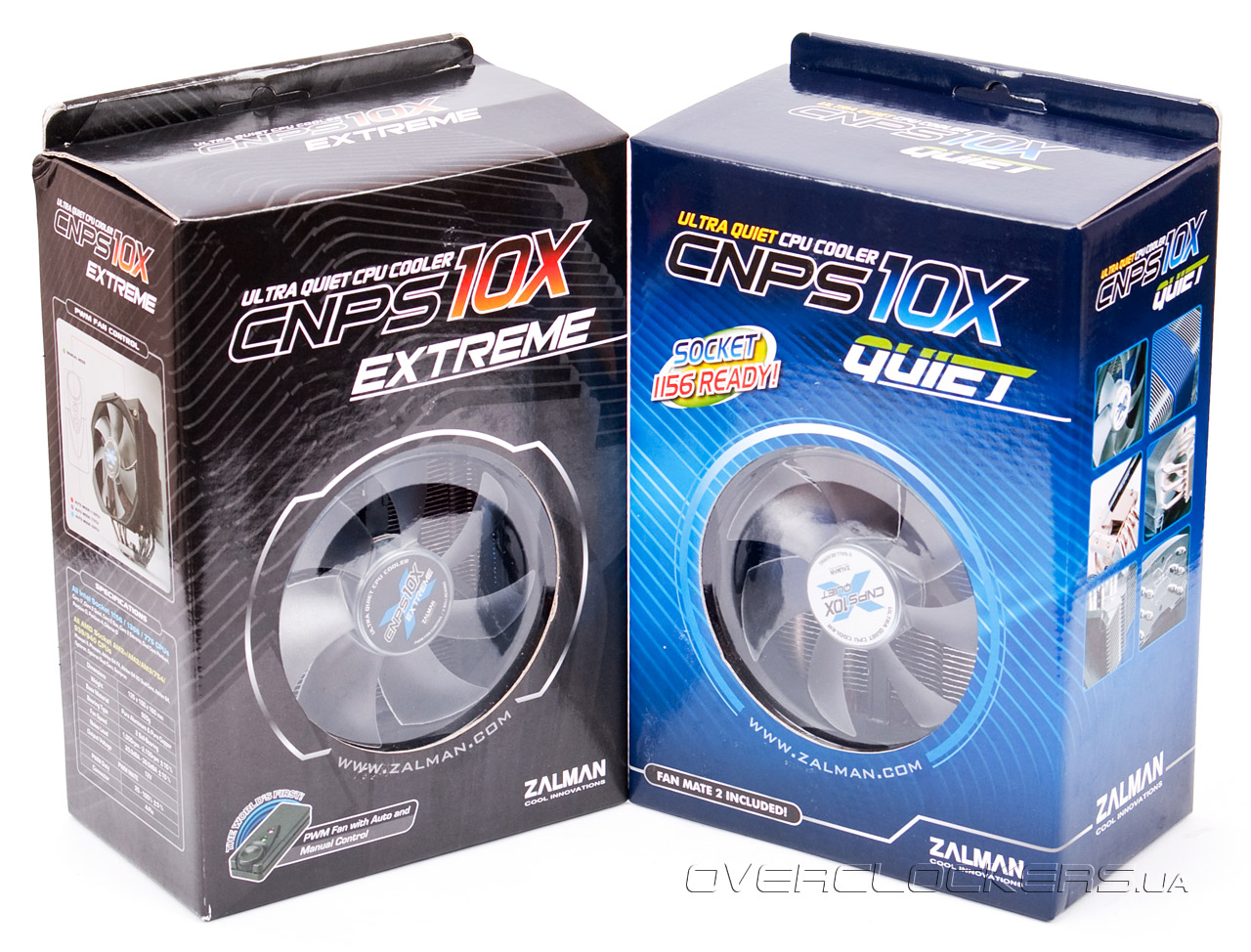

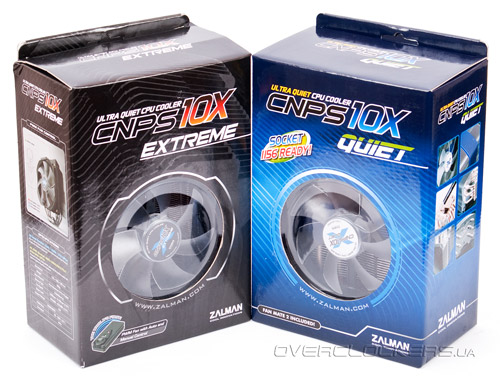

Zalman CNPS10X Extreme и CNPS10X Quiet. Две башни

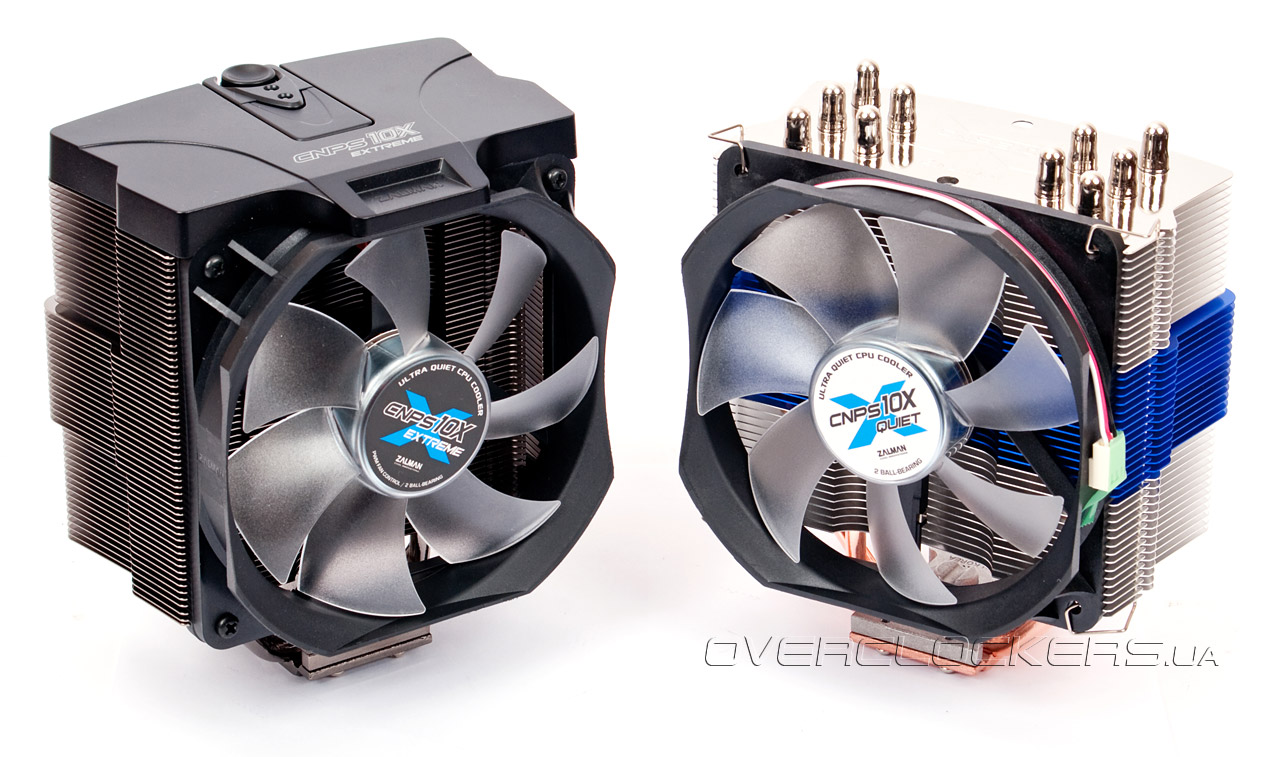

Южнокорейский производитель систем охлаждения Zalman давно известен своими процессорными кулерами, как правило, с весьма запоминающейся внешностью и, в основном, с радиальным расположением рёбер радиатора. Тем не менее, с недавнего времени компания занялась выпуском мощных процессорных охладителей башенного типа. Компания, наконец, отошла от своей несовременной и, можно сказать, тупиковой конструкции радиальных радиаторов, впервые применённой в 2005 году в кулере Zalman CNPS9500. Сегодня мы выясним, насколько успешным оказался такой шаг азиатских инженеров, рассмотрев две их модели — CNPS10X Extreme и CNPS10X Quiet.


Zalman CNPS10X Extreme


Zalman CNPS10X Extreme

Упаковка и комплектация

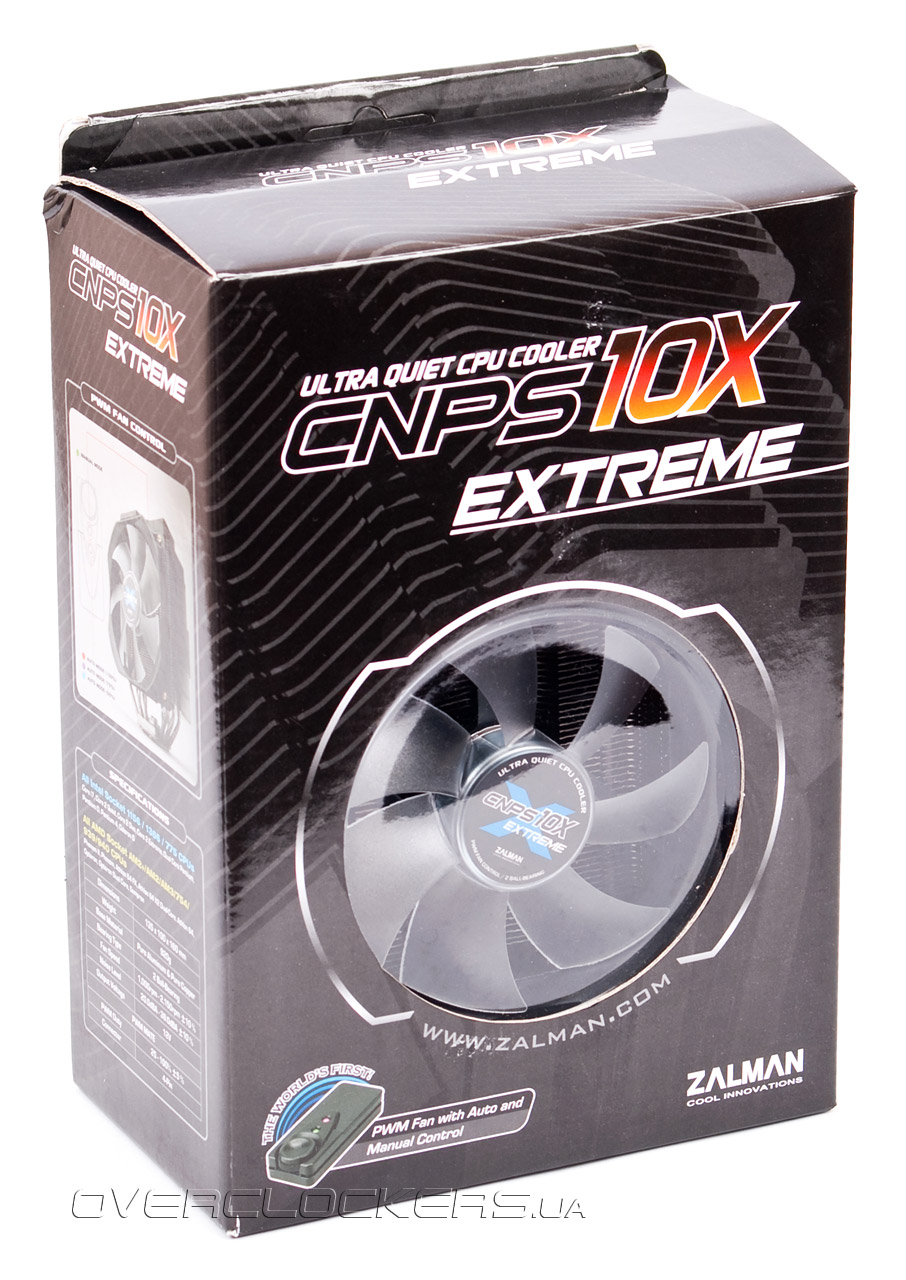

Кулер поставляется в красивой чёрной коробке. Стиль оформления привычен для продукции Zalman — c лицевой стороны в картоне есть круглое окошко, сквозь которое виден вентилятор и часть радиатора:

Zalman CNPS10X Extreme

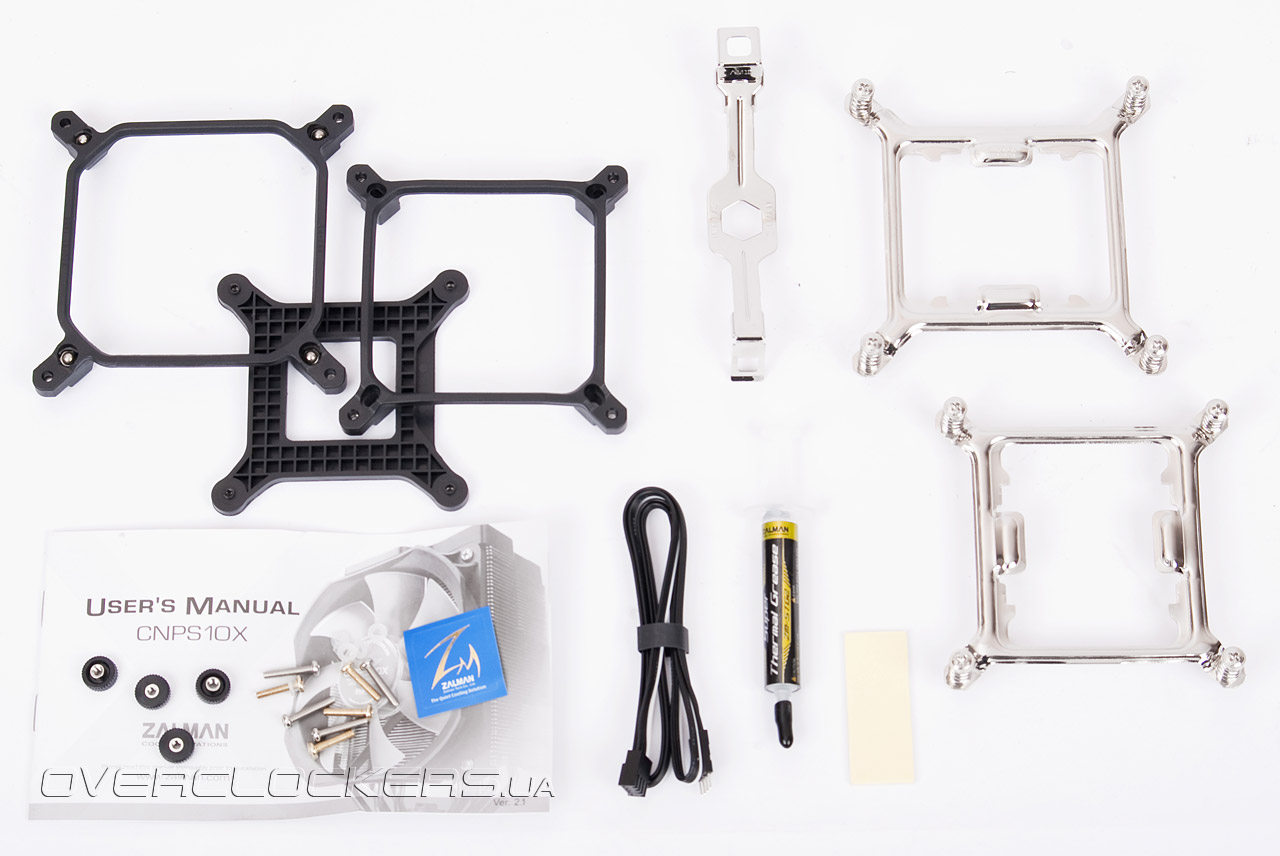

Внутри плотной картонной упаковки находится прозрачный пластиковый короб-блистер, в котором надёжно закреплён кулер, и аксессуары комплекта поставки:
  • пластиковая рамка и стальная пластина для материнских плат с разъёмом LGA 1366;
  • пластиковая рамка и стальная пластина для материнских плат с разъёмом LGA 1156/775;
  • поддерживающая пластина для материнских плат с разъёмом LGA 775;
  • комплект винтов и шайб для установки на LGA 775;
  • стальная пластина для Socket 754/939/940/AM2(+)/AM3;
  • комплект винтов и пластиковых втулок;
  • кабель для регулятора оборотов;
  • кусочек двустороннего скотча для регулятора оборотов;
  • наклейка с логотипом Zalman;
  • инструкция по установке кулера на двух языках;
  • термопаста Zalman ZM-STG2.
Zalman CNPS10X Extreme

Отдельно отметим термопасту, поставляемую в комплекте. Совершенно очевидно, что перед нами абсолютно новый продукт Zalman, пришедший на замену не слишком удачной ZM-STG1. Термопаста ZM-STG2 — серого цвета, имеет вязкую консистенцию. Заявленная теплопроводность равна 4,2 Вт/м·К, что выше, чем у термопасты Zalman ZM-STG1 (1,2 Вт/м*К) в 3,5 раза. Что ж, весьма неплохо. Остаётся только надеяться, что это не просто заявленная теплопроводность, а реальное значение. Но об этом мы поговорим отдельно в супертесте термоинтерфейсов, который сейчас находится на стадии разработки.


Особенности конструкции

Как уже было отмечено во введении, рассматриваемые продукты построены по классической башенной схеме. Основание с пятью выходящими вверх тепловыми трубками, на которые нанизаны тонкие рёбра. Взяв в руки любой из кулеров, сразу можно обратить внимание на их немалую массу: 770 г у версии Quiet и 920 г у версии Extreme — даже по современным меркам это весьма значительный показатель.

Zalman CNPS10X Extreme

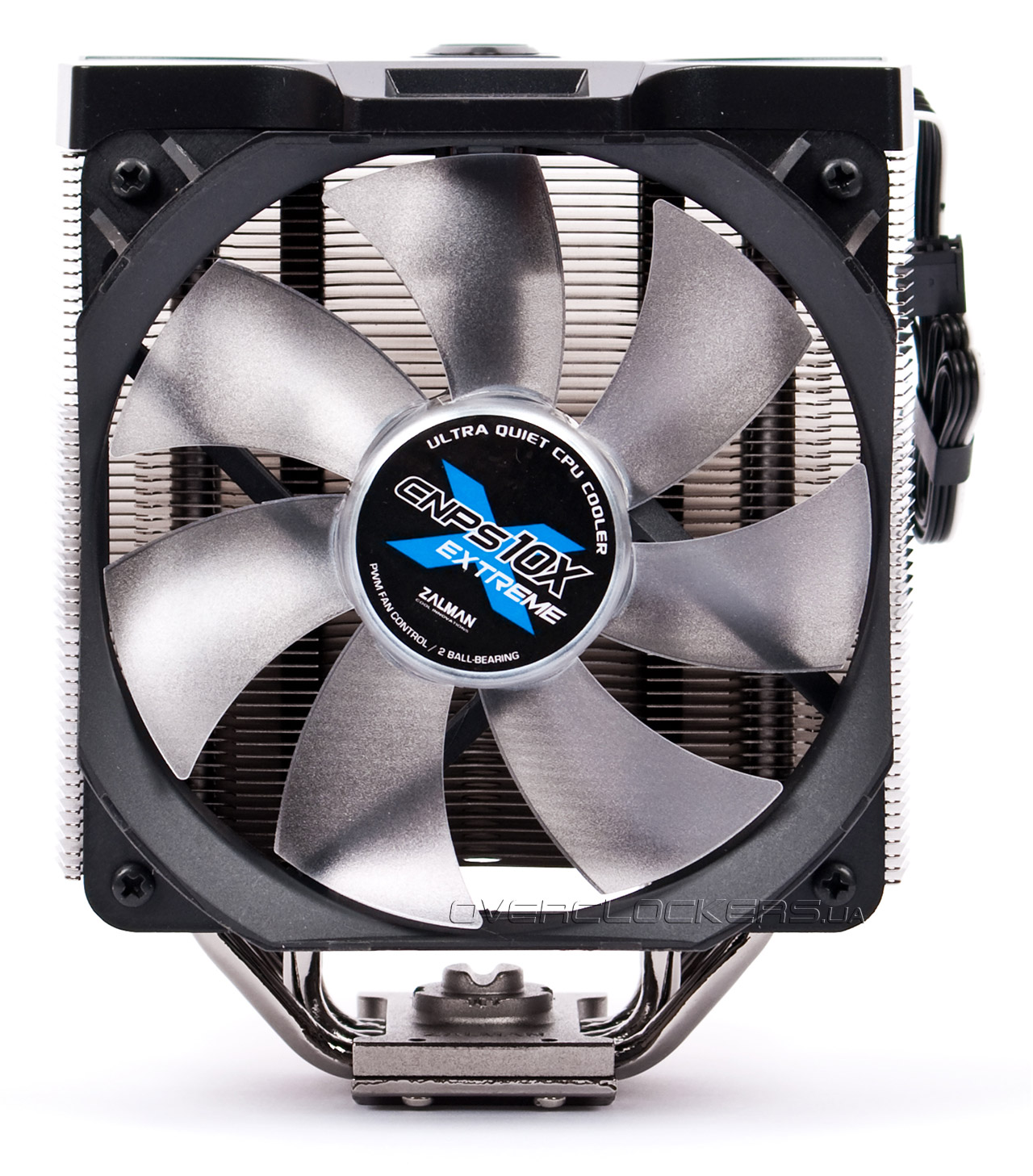

Полностью никелированная конструкция радиатора CNPS10X Extreme состоит из 56 алюминиевых рёбер толщиной 0,45 мм с межрёберным расстоянием 1,7 мм, нанизанных на пять медных тепловых трубок диаметром 6 мм. Площадь радиатора, согласно спецификациям, составляет 8544 см².

Zalman CNPS10X ExtremeZalman CNPS10X Extreme

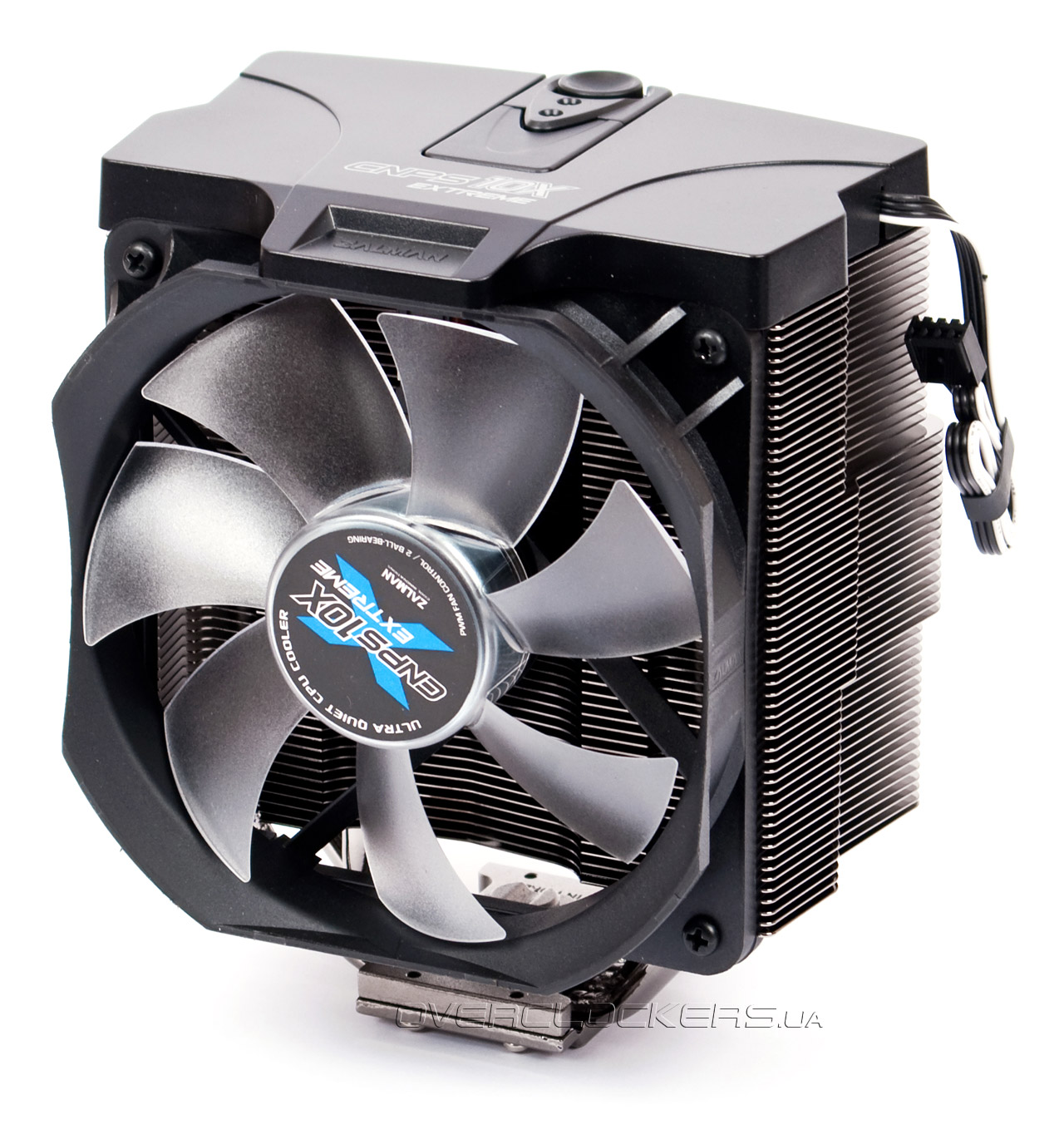

Сверху пластины накрывает пластиковая крышка, которая вкупе с пластиковой рамкой вентилятора и его крыльчаткой придаёт кулеру законченный вид:

Zalman CNPS10X Extreme

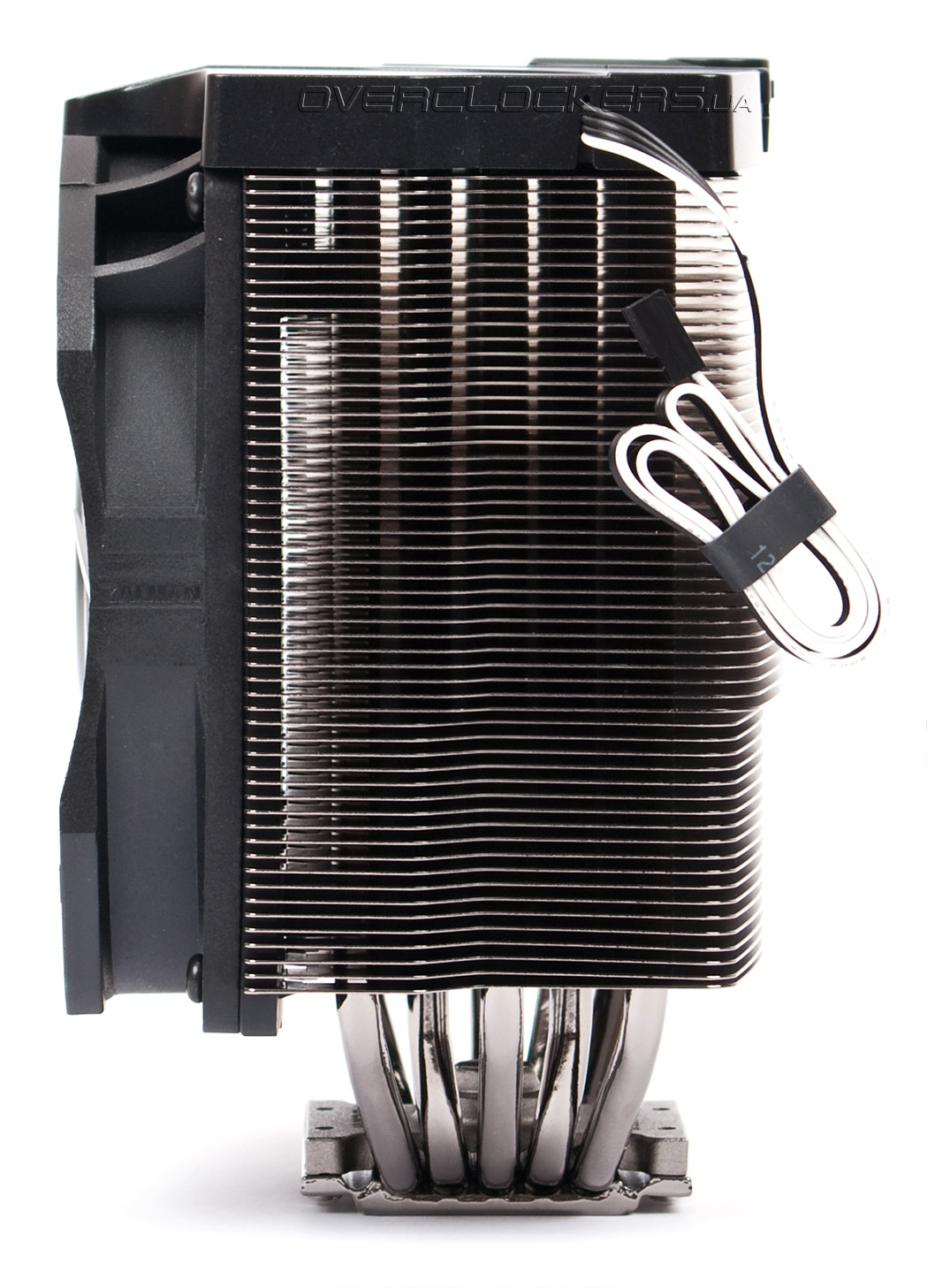

Боковые стороны радиатора ничем не прикрыты.

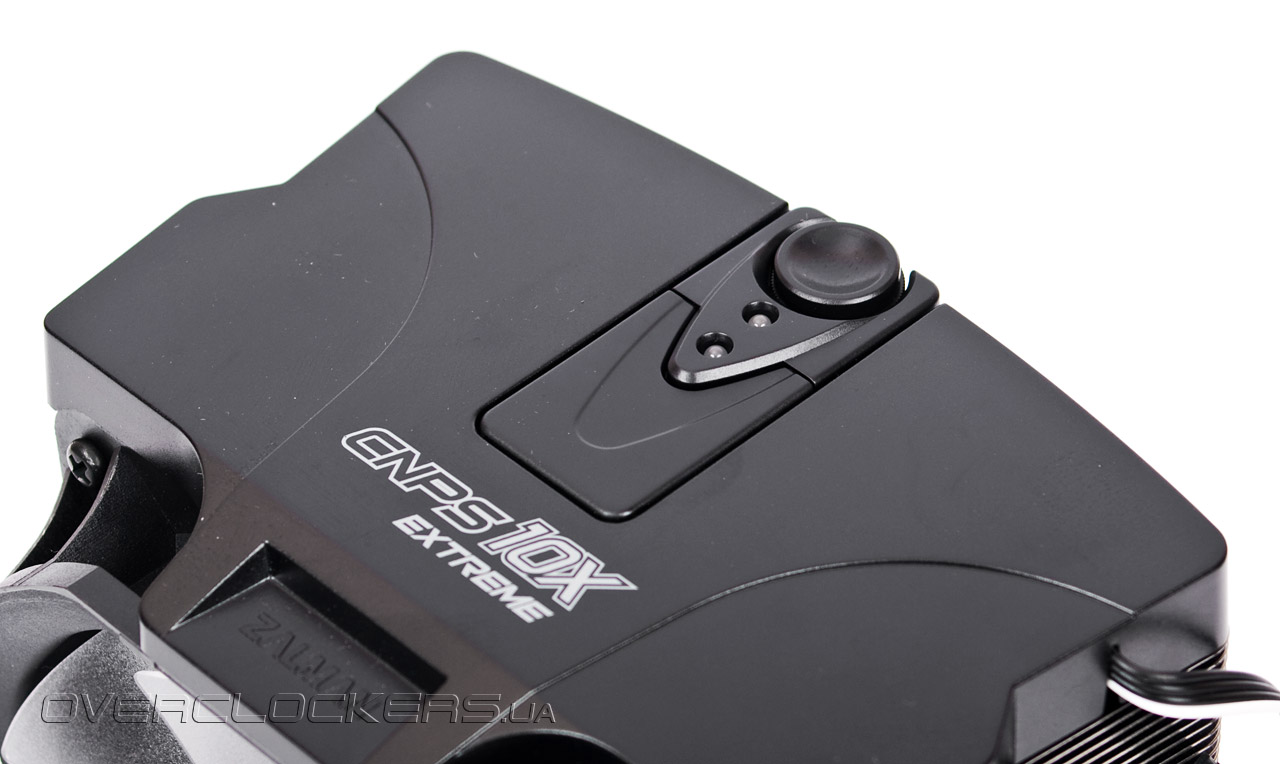

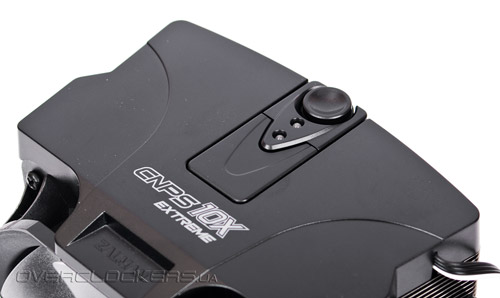

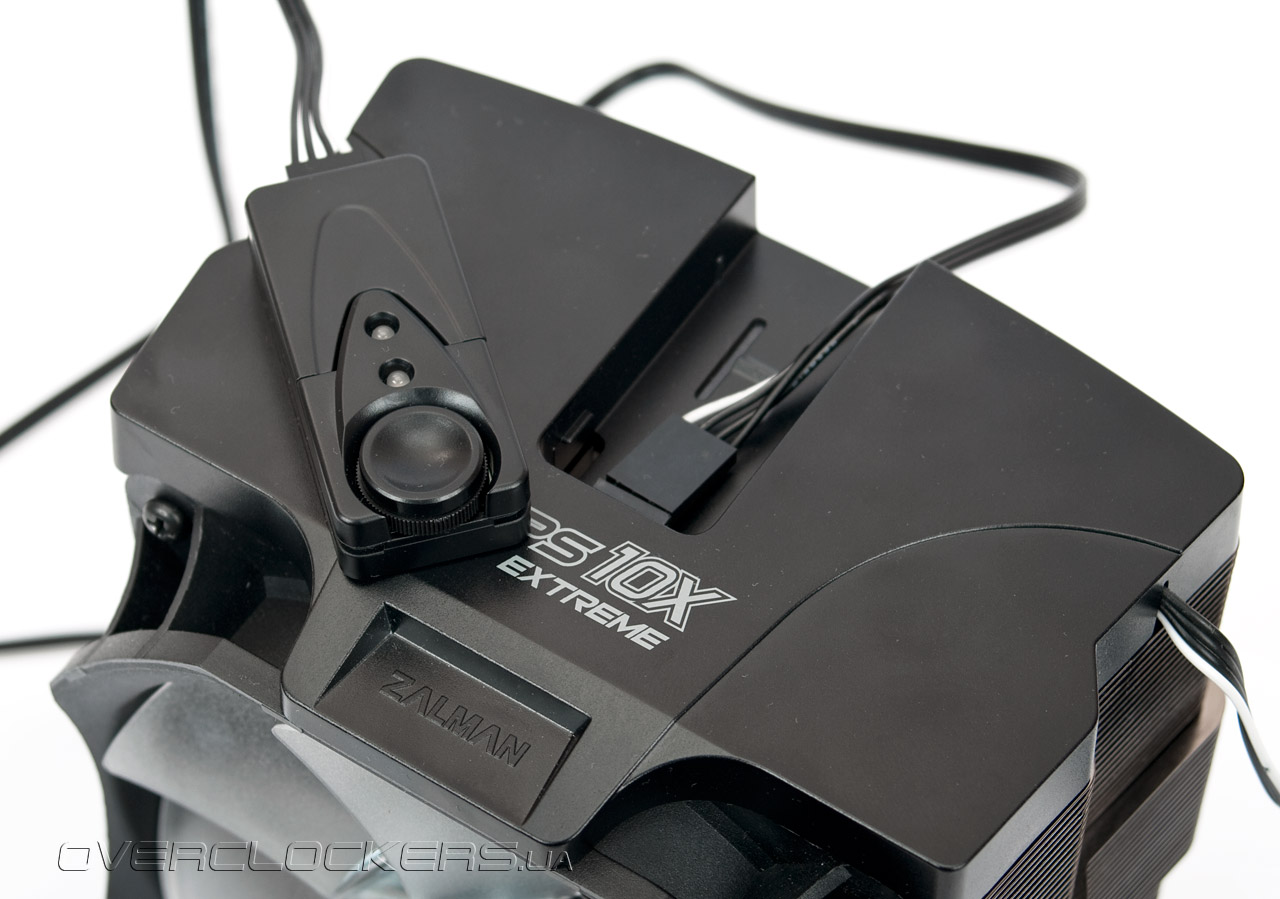

Сверху кулера привлекает внимание необычный регулятор оборотов:

Zalman CNPS10X Extreme

Устройство это довольно функциональное и удобное. Кроме того, смотрится такое решение очень эстетично.

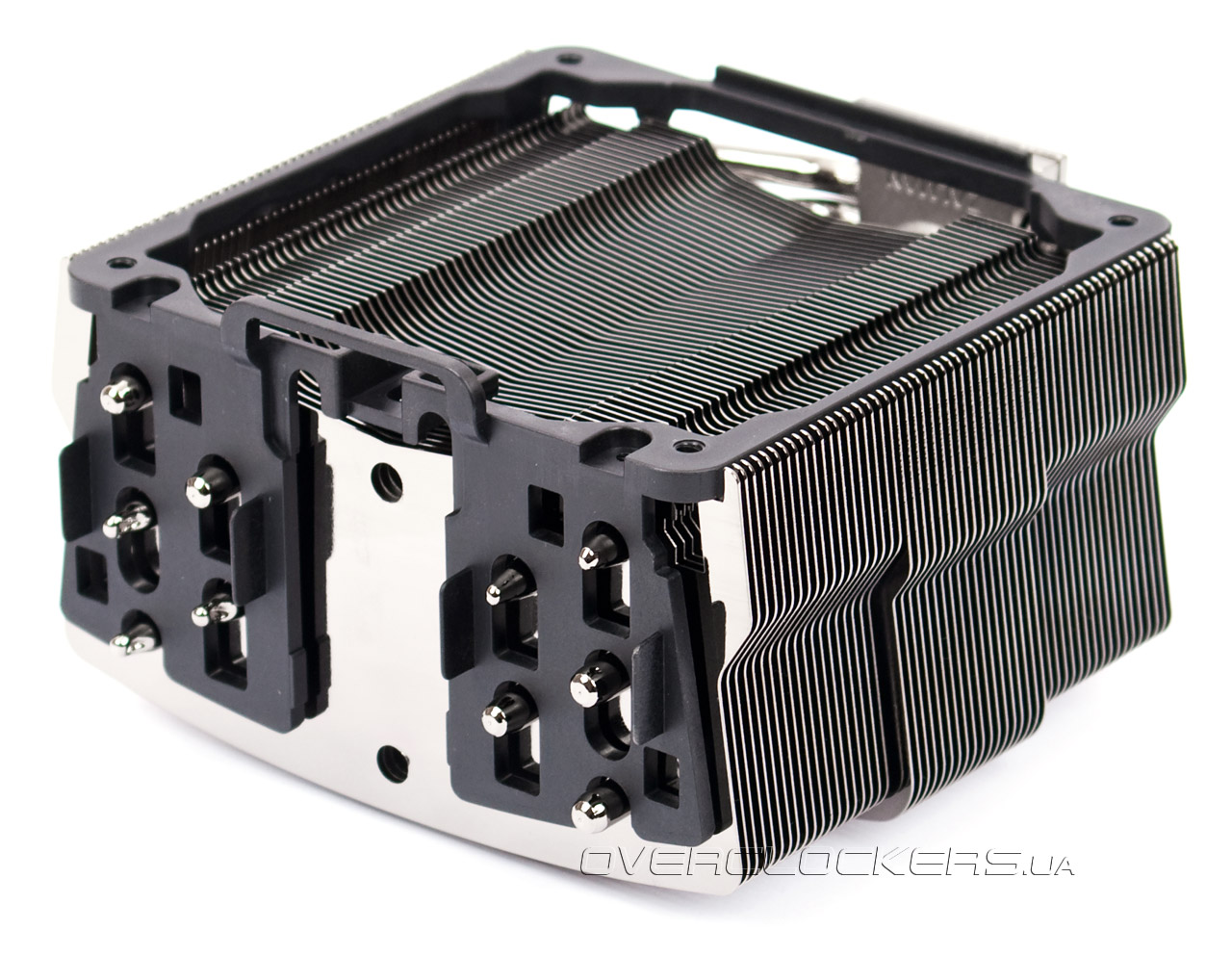

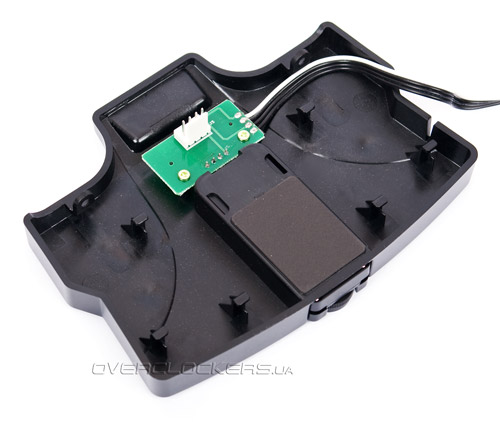

Верхняя пластиковая крышка и вентилятор после откручивания нескольких винтов без труда демонтируются:

Zalman CNPS10X Extreme

Со стороны вентилятора пластины радиатора имеют переменную высоту торцов, что должно благотворно сказаться на снижении аэродинамического сопротивления и уменьшить зависимость производительности кулера от скорости вращения вентилятора.

Zalman CNPS10X Extreme

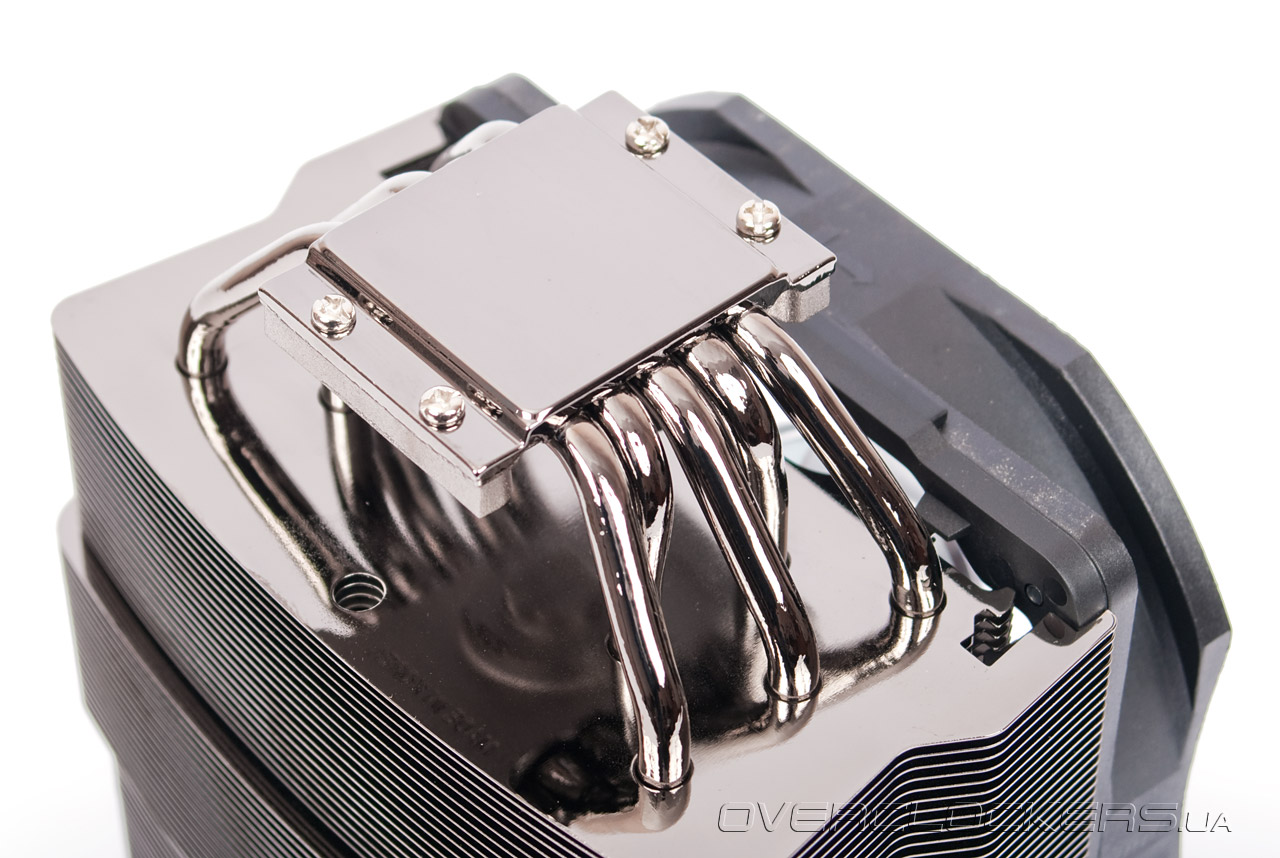

Многие производители придерживаются мнения, что нелинейная расстановка трубок в радиаторе позволяет более равномерно распределять тепловой поток по рёбрам, что должно повышать эффективность охлаждения. Расположение теплотрубок очень напоминает всем известный Thermalright Ultra-120 eXtreme с той лишь разницей, что у последнего их было не 5, а 6 штук.

Zalman CNPS10X Extreme

Основание, традиционно для Zalman, обработано безупречно! Оно ровное:

Zalman CNPS10X Extreme

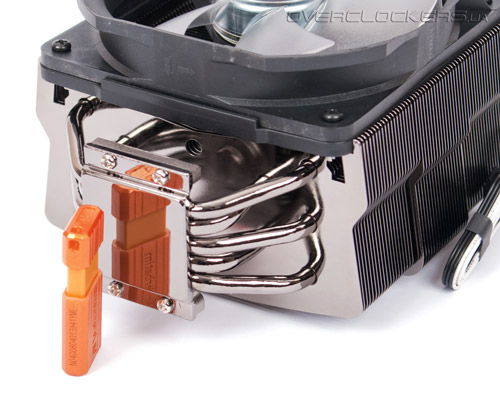

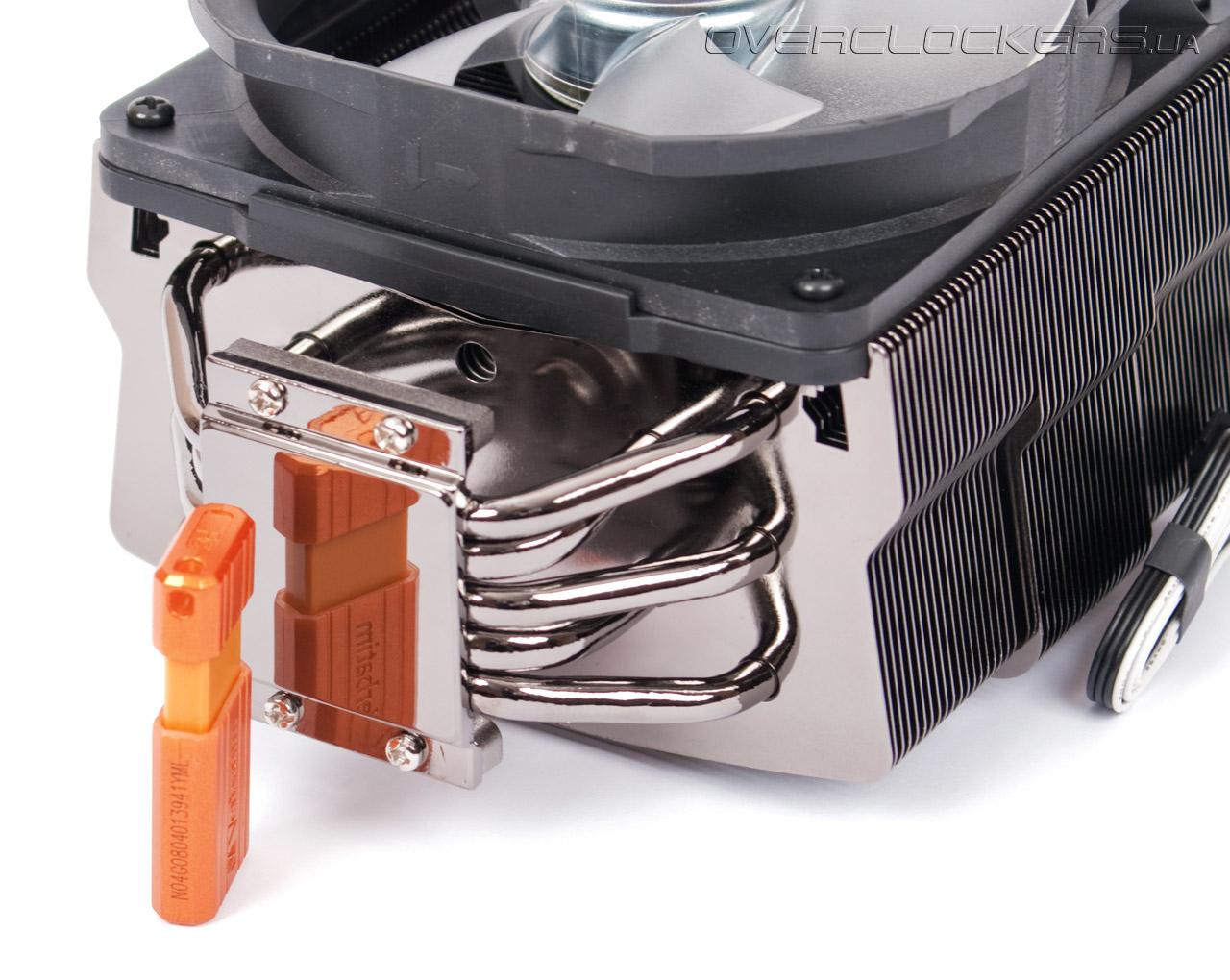

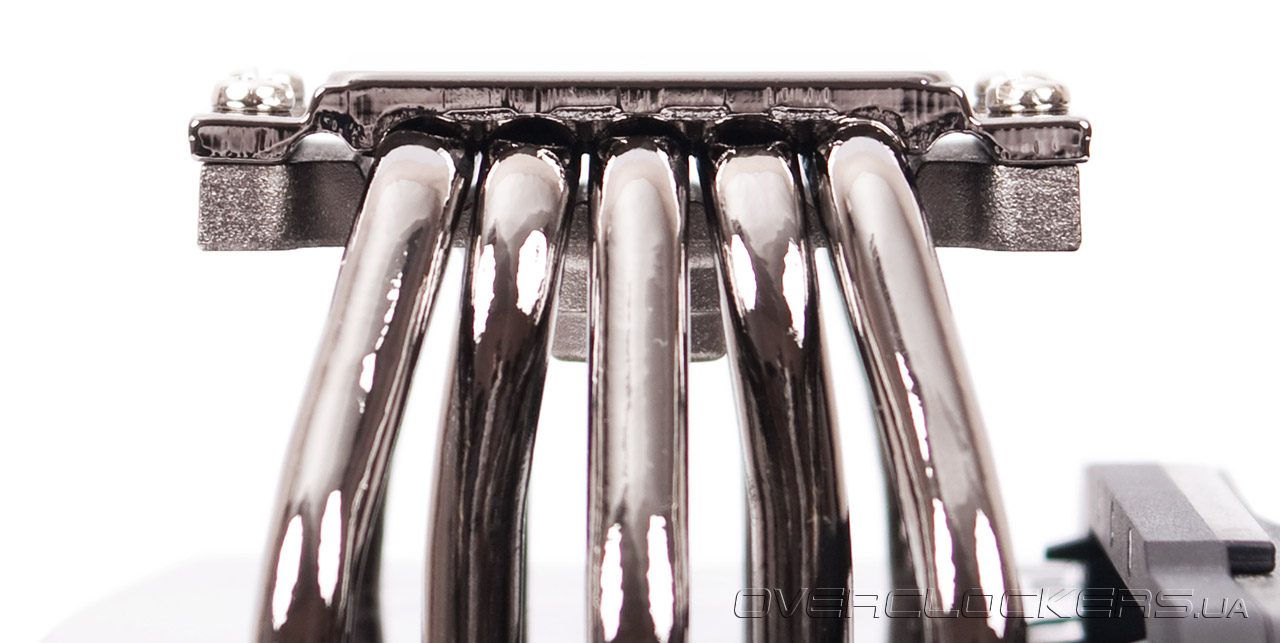

Стыки тепловых трубок с основанием пропаяны, что однозначно должно положительно сказаться на эффективности. А подошва и даже рёбра радиатора отполированы до зеркального блеска:

Zalman CNPS10X Extreme

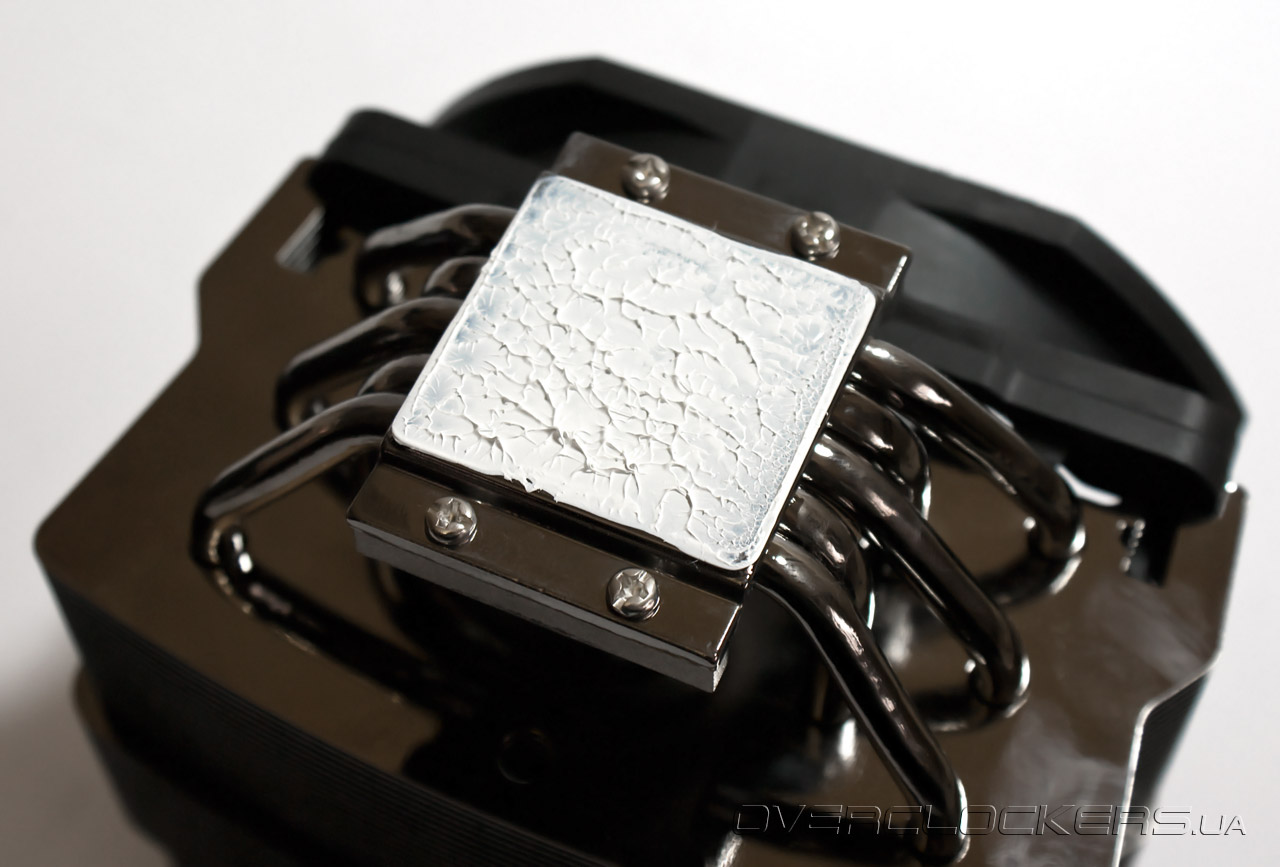

Отпечаток термопасты, сделанный на идеально ровном стекле, ещё раз подтверждает, что никаких претензий к подошве быть не может:

Zalman CNPS10X Extreme

Прижим настолько хороший, что оторвать кулер и от стекла, и от процессора оказалось тяжело. Поэтому следует быть осторожным, чтобы не повредить процессор или его разъем при снятии данного кулера.

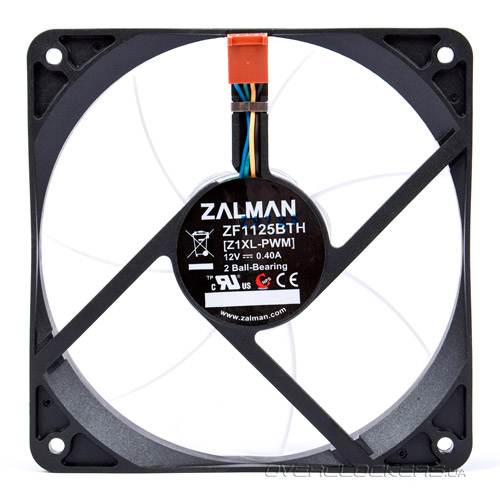

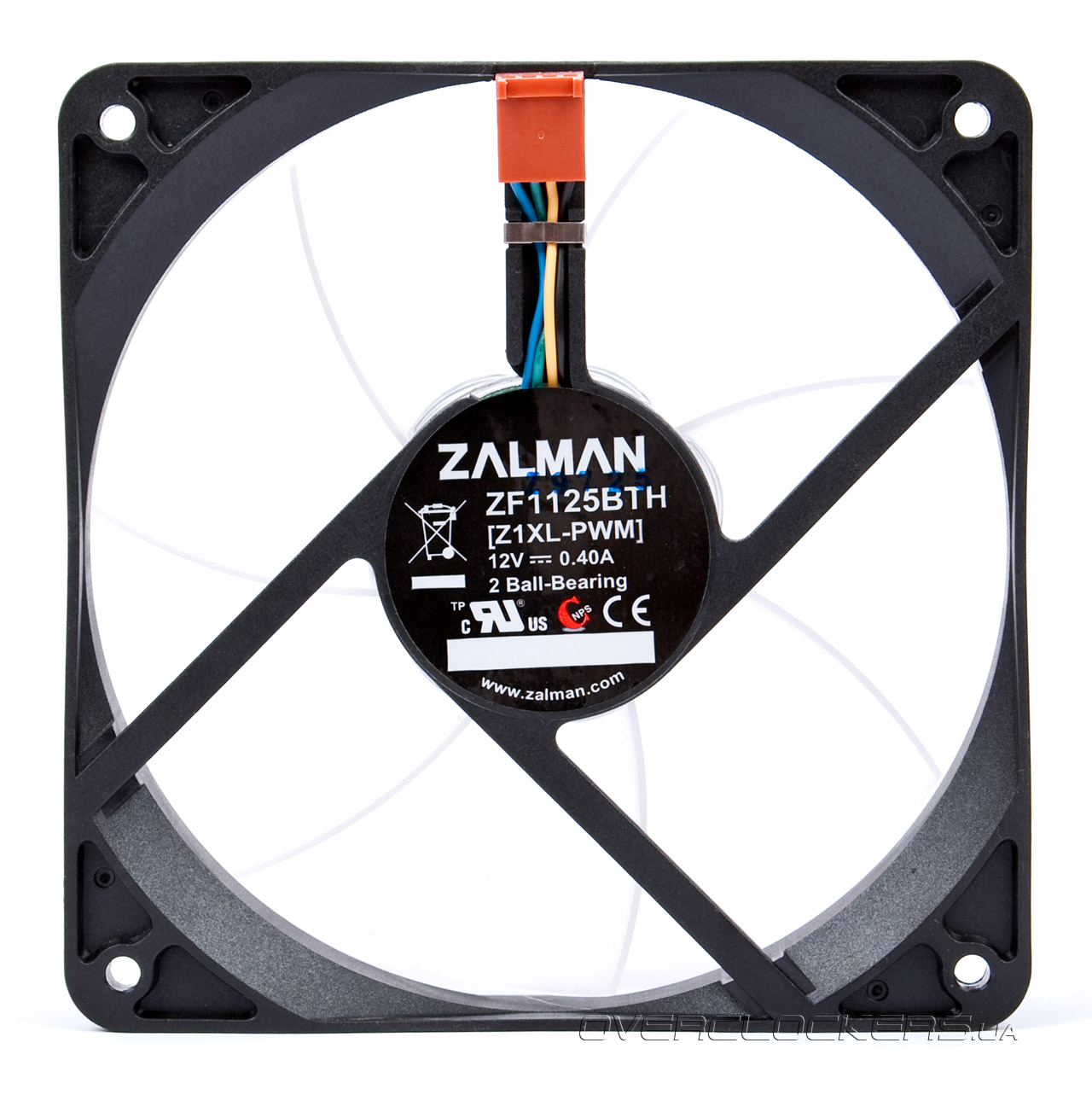

На радиаторе установлен вентилятор типоразмера 120х120х25 мм, жёстко закреплённый на рамке четырьмя саморезами. Крыльчатка вентилятора насчитывает семь широких полупрозрачных лопастей:

Zalman CNPS10X Extreme

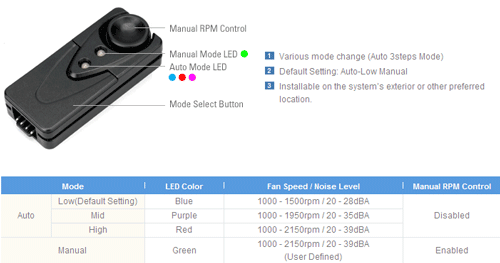

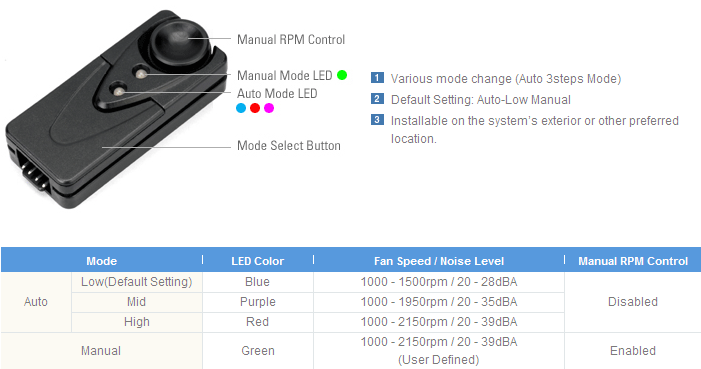

Вентилятор основан на двойном шарикоподшипнике с гарантированным сроком службы 50000 часов. Маркировка указывает на то, что максимальное энергопотребление вентилятора составляет 4,8 Вт. Вентилятор четырёхконтактный и поддерживает регулировку оборотов методом ШИМ. Регулятор оборотов устроен следующим образом: помимо маленького колёсика, на нём имеется кнопка, которой можно последовательно выбрать один из трёх автоматических режимов работы вентилятора, или же включить ручное управление. При включении любого из автоматических режимов на активаторе загорается ближний к кнопке индикатор. Голубой цвет говорит о том, что скорость будет варьироваться в диапазоне от 1000 до 1500 об/мин с уровнем шума 20-28 дБА, пурпурный — 1000-1950 об/мин и 20-35 дБА, красный — 1000-2150 об/мин и 20-39 дБА. Зелёный же свет символизирует, что выбран ручной режим работы вентилятора, и пользователь может самостоятельно изменять его скорость с помощью колёсика во всём диапазоне работы вентилятора. Возможности регулятора показаны ниже на схеме:

Zalman CNPS10X Extreme

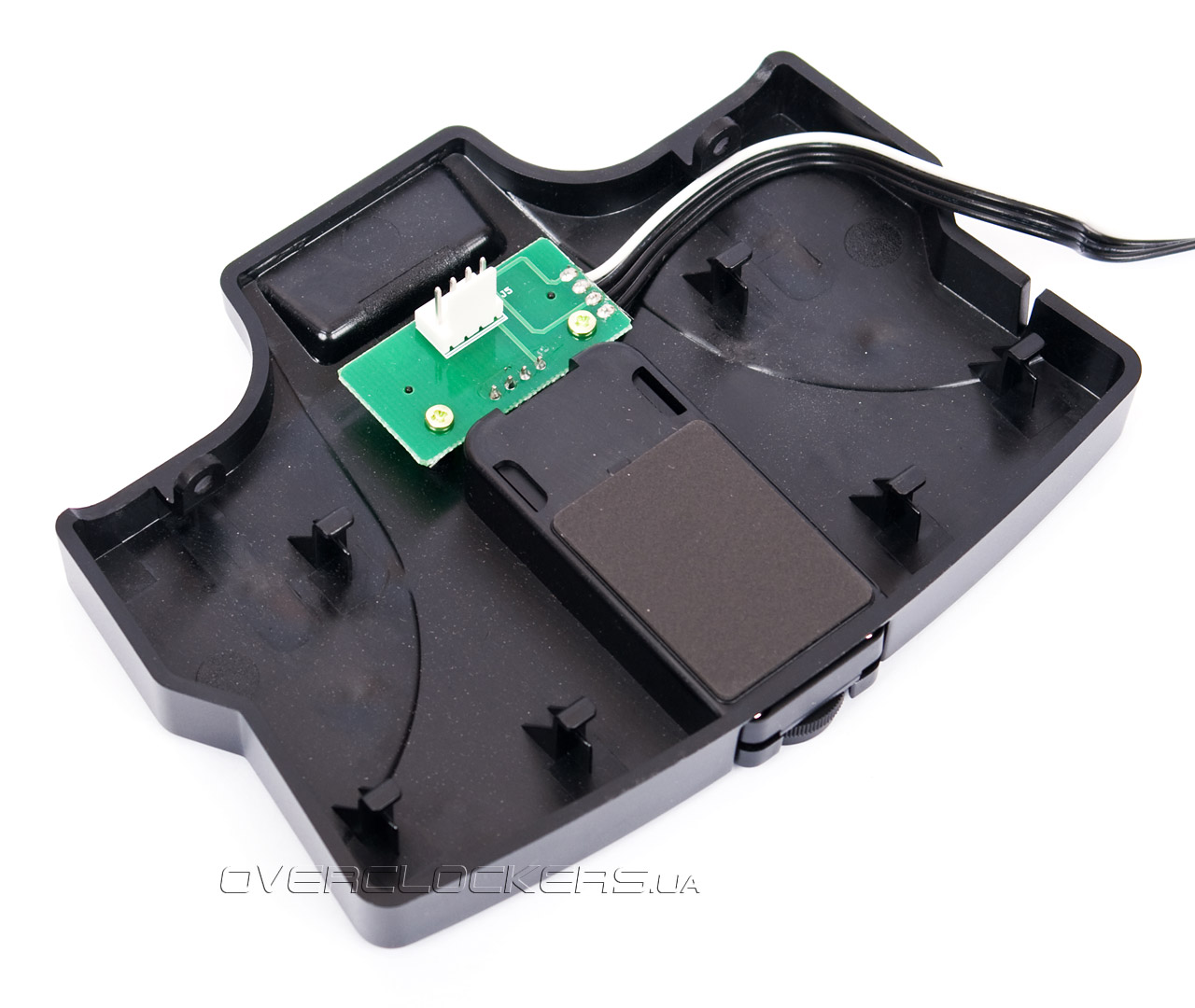

При желании регулятор можно отсоединить и расположить где-нибудь в более удобном месте.

Zalman CNPS10X Extreme

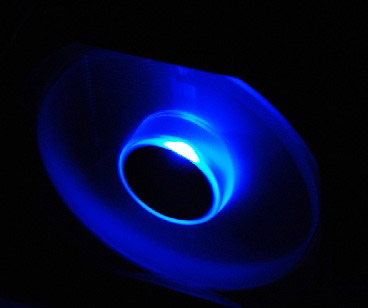

В добавок ко всему, вентилятор оснащён синей подсветкой:

Zalman CNPS10X Extreme

Последнее оценят эстеты и любители моддинга.
