Gigabyte GV-N98TG1 GAMING-6GD
Видеокарта поставляется в крупной коробке, которая использует привычное для Gigabyte оформление. На лицевой стороне кроме названия и стилизованного изображения глаза вы можете увидеть надписи, информирующие о наличии обновленной системы охлаждения WindForce 3x, которая может отвести до 600 Вт тепла, поддержке технологии Flex Display и принадлежности к линейке карт SOC (Super OverClock), что подразумевает определенный отбор GPU с хорошим разгонным потенциалом.
Комплект поставки включает только самое необходимое:
- переходник питания с двух Molex на PCI-E 8-pin;
- диск с программным обеспечением;
- инструкция.
Общая длина видеокарты почти 30 сантиметров. Под кожухом хорошо просматривается массив плотно подогнанных друг к другу пластин и медные тепловые трубки.
Обратная сторона печатной платы защищена металлической пластиной.
Внешнее питание подключается по двум восьмиконтактным разъемам. Они распаяны защелками вверх, чтобы не делать вырез в радиаторе и упростить подключение для пользователя.
Сбоку на кожухе имеется крупная надпись WindForce с индикаторами Silent и Stop. Последние отображают режим работы вентиляторов. В простое видеокарта умеет полностью останавливать вентиляторы, что и отмечается подсвечиваемыми надписями Silent и Stop. Во время работы вентиляторов работает подсветка WindForce, цвет которой можно изменить в утилите Gigabyte OC Guru II.
Набор интерфейсных разъемов у карты таков: два DVI, три DisplayPort и один HDMI. Flex Display облегчает настройку мультимониторных конфигураций.
Охлаждается Gigabyte системой WindForce 3X уникальной конструкции, отличной от воздушных СО других производителей.
Радитор имеет массивное медное основание, которое контактирует с графическим процессором и микросхемами памяти. У второй секции радиатора присутствует контактная площадка для силовых транзисторов. Общий радиатор задействован для отвода тепла от всех критически важных элементов. Обе секции радиатора пронизывают медные тепловые трубки особой композитной конструкции со специальным капиллярным слоем, обеспечивающим лучшую эффективность.
Тепловых трубок шесть, пять из них диаметра 8 мм, а одна на 6 мм.
Трубки напаяны на медное основание и накрыты сверху пластинами, которые чередуются с боле толстыми промежуточными блоками трапециевидной формы.
Такой «бутерброд» формирует массивный сердечник, дополнительно стянутый мощными болтами. Эта конструкция отвечает особой фирменной технологии Triangle Cool, которая призвана улучшить продуваемость радиатора за счет минимизации турбулетных завихрений между вентиляторами. Стоит еще отметить разную высоту пластин с внешней стороны. Такая конструкция тоже призвана улучшить продуваемость радиатора.
Три вентилятора типоразмера 80 мм имеют необычную крыльчатку с выпирающими бороздами и зубцами на лопастях. Такая конструкция позволяет при одинаковой скорости создавать более мощный воздушный поток, прогоняя большие объемы воздуха. Маркировка вентиляторов — Everflow T128010SU.
Задняя пластина играет защитную роль и придает жесткости во избежание деформации текстолита под весом массивного кулера.
По итогам нужно сказать, что данный кулер почти идентичен тому, что охлаждает младшую карту Gigabyte GV-N980G1 Gaming-4GDa.
Дизайн печатной платы напоминает улучшенный вариант референсной версии — больше фаз, больше элементов в обвязке, особенно танталовых конденсаторов. Видеокарта изготовлена по стандартам Ultra Durable VGA, что предусматривает высококачественную элементную базу с высоким запасом прочности.
Процессор GM200 запитан от восьми фаз вместо шести у стандартного варианта.
А вот и сам кристалл GPU собственной персоной:
Шесть гигабайт памяти набрано 12 микросхемами SKhynix H5GQ4H24MFR R2C.
По умолчанию видеокарта работает при базовой частоте 1152 МГц с Boost Clock 1241 МГц. Память обходится без разгона, ее частота составляет 7012 МГц.
По данным GPU-Z у нашего экземпляра ASIC Quality равен 64.4%.
Gigabyte Gaming поддерживают три рабочих режима, как и у аналогов от ASUS или MSI. Стандартные установки отвечают профилю настроек Gaming. В режиме OC базовая частота повышается на 38 МГц, итоговый Boost Clock 1279 МГц. Пиковое же значение Boost достигает внушительных 1367 МГц, хотя это не рекорд. У ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING при игровой нагрузке Boost достигает 1367–1392 МГц, и у видеоадаптера тоже есть свой ускоренный режим OC. Недавно протестированный Inno3D iChill GeForce GTX 980Ti X3 Ultra показывает пиковое значение под 1367 МГц, но заметно сбрасывает частоты в самых тяжелых тестах. У Gigabyte таких просадок нет. Для снижения шума пользователю предлагается Eco-режим с частотами GPU 1062/1151 МГц при пиковом Boost не более 1239 МГц. Выбор режима выполняется в один клик через всю ту же утилиту OC Guru II. Эта же программа предлагает широкие возможности для ручного разгона и контроля всех параметров.
Мы проводили тестирование в стандартном частотном режиме. При нем частота ядра повышалась вплоть до 1329 МГц, но при долгих нагрузках стабилизировалась на отметке в 1316 МГц. При 23 °C внутри помещения температура ядра в играх не превышала 72–73 °C. Внушительный результат, прямо как у iChill GTX 980Ti X3 Ultra с более крупным трехслотовым кулером. Обратной стороной такой высокой эффективности является приличный шум. Во время тестирования в Battlefield 4 и Far Cry 4 скорость вращения вентиляторов легко достигала 2460 об/мин, а в более тяжелых бенчмарках вроде Metro: Last Light превышала 2600 об/мин.
Мы уже отмечали, что GeForce GTX 980 Ti довольно горячий продукт, поэтому даже нереференсные версии не отличаются тихим нравом. Gigabyte Gaming не исключение. Но, возможно, в режиме Eco что-то измениться? Мы решили проверить, выбрали соответствующий режим и заново прогнали бенчмарк Metro на пять повторов. Уменьшение скорости вращения оказалось минимальным, нагрев остался на прежнем уровне.
Не остановились и на этом. Вручную понизили скорость вентиляторов до комфортного уровня в 1900 об/мин. Нагрев в нагрузке вырос до 83 °C, как раз до уровня температурного лимита, что привело к снижению Boost еще на шаг. Но такой результат можно считать отличным, ведь в итоге видеокарта заметно тише референса при повышенной рабочей частоте ядра. А при более тонком подборе можно будет легко вписаться в рамки 80 °C на невысоком уровне оборотов и шума. В корпусе с продуманной вентиляцией и дополнительным обдувом эта задача станет еще проще.
При разгоне достигнуть стабильности на частотах GPU около 1,5 ГГц не удалось. Какие-то тесты видеоадаптер выдерживал, но при долгой нагрузке давал сбои. В этом плане Gigabyte не сильно отошел от всех других экземпляров GeForce GTX 980 Ti. В итоге мы остановились на 1287 МГц по базовой частоте при реальном значении Boost 1463 МГц с некоторыми просадками до 1451 МГц. Это уровень разгона ASUS Strix Gaming.
А вот разгоном памяти Gigabyte удивил. Все прочие GeForce GTX 980 Ti не могли выдерживать серьезные нагрузки при частотах свыше 8 ГГц. Нынешний герой почти достиг 8,3 ГГц, одолев в разгоне 8280 МГц. Внушительный отрыв на общем фоне. Хотя это предел возможностей, и для повседневного использования такая конфигурация не годится — для ее поддержания приходилось выводить вентиляторы в очень шумный режим.
Производительность Gigabyte будет сравниваться с референсной версией GeForce GTX 980 Ti и AMD Radeon R9 Fury X. Из стана более простых графических ускорителей добавлены GeForce GTX 980 (ASUS Matrix с откорректированными частотами) и Radeon R9 390X (ASUS STRIX-R9390X-DC3OC-8GD5-GAMING).
В таблице указаны официальные данные по частоте ядра (базовое значение и Boost Clock). На графиках производительности указан полный диапазон рабочих частот, включая пиковые значения Boost.
| Видеоадаптер | Gigabyte GV-N98TG1 GAMING-6GD | GeForce GTX 980 Ti | GeForce GTX 980 | Radeon R9 Fury X | Radeon R9 390X |
| Ядро | GM200 | GM200 | GM204 | Fiji | Grenada |
| Количество транзисторов, млн. шт | 8000 | 8000 | 5200 | 8900 | 6020 |
| Техпроцесс, нм | 28 | 28 | 28 | 28 | 28 |
| Площадь ядра, кв. мм | 601 | 601 | 398 | 596 | 438 |
| Количество потоковых процессоров | 2816 | 2816 | 2048 | 4096 | 2816 |
| Количество текстурных блоков | 176 | 176 | 128 | 256 | 176 |
| Количество блоков рендеринга | 96 | 96 | 64 | 64 | 64 |
| Частота ядра, МГц | 1152–1241 | 1000–1075 | 1126–1216 | До 1050 | До 1050 |
| Шина памяти, бит | 386 | 386 | 256 | 4096 | 512 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | HBM | GDDR5 |
| Частота памяти, МГц | 7010 | 7010 | 7010 | 1000 | 6000 |
| Объём памяти, МБ | 6144 | 6144 | 4096 | 4096 | 8192 |
| Поддерживаемая версия DirectX | 12.1 | 12.1 | 12 | 12 | 12 |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 |
| Мощность, Вт | н/д | 250 | 165 | 275 | 275 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
- кулер: Thermalright Venomous X;
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
- память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
- системный диск: Intel SSD 520 Series 240GB (240 ГБ, SATA 6Gb/s);
- дополнительный диск: Hitachi HDS721010CLA332 (1 ТБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: Seasonic SS-750KM (750 Вт);
- монитор: ASUS PB278Q (2560х1440, 27″);
- операционная система: Windows 7 Ultimate SP1 x64;
- драйвер Gigabyte: NVIDIA GeForce 353.62;
- драйвер GeForce: NVIDIA GeForce 353.06;
- драйвер Radeon: ATI Catalyst 15.7.
Результаты тестирования

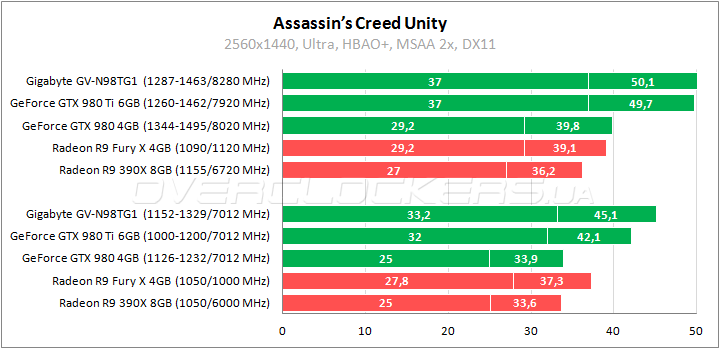

Assassin’s Creed: Unity
Последняя часть Assassin’s Creed при не самом высоком качестве сглаживания оказывается крепким орешком для старших AMD Radeon. Зато GeForce GTX 980 Ti легко преодолевает рубеж в 30 fps. Gigabyte лучше референса на 4–7% в номинале. В разгоне он выигрывает у товарища около 1%.

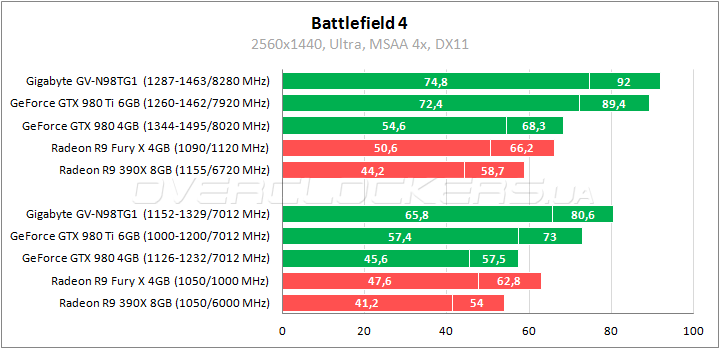

Battlefield 4
При обычном сглаживании MSAA в Battlefield 4 видеоадаптеры AMD вновь плетутся позади. Даже у простого GeForce GTX 980 Ti отрыв от Radeon R9 Fury X велик настолько, что последний не перекрывает его разгоном. Gigabyte быстрее обычной версии на 10–15%. В разгоне между ними разница до 3%.

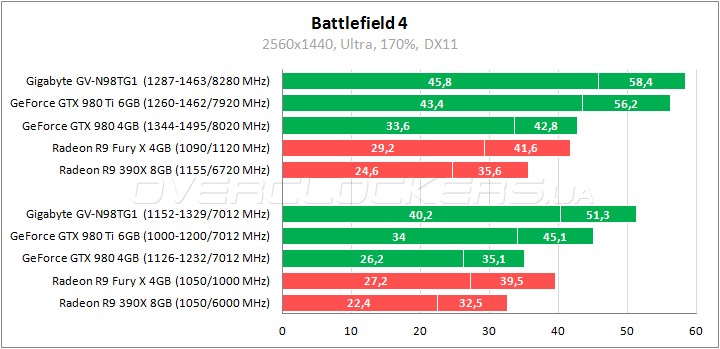

В экстремальном режиме при масштабировании до 170% расстановка сил не меняется, только немного увеличивается отрыв лидера от остальных участников.
Dragon Age: Inquisition
Первое место за Gigabyte Gaming. Даже разогнанный Radeon R9 Fury X проигрывает более 12% нашему герою с заводскими частотами. Разгон Gigabyte ускоряет его еще на 13–14%.

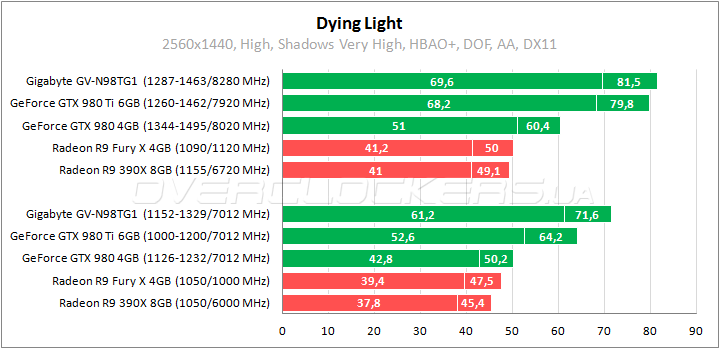

Dying Light
В Dying Light рассматриваемый видеоадаптер демонстрирует преимущество над референсом 12–16% и отрыв более 50% от Radeon R9 Fury X. Прирост от разгона до 14%.
Far Cry 4

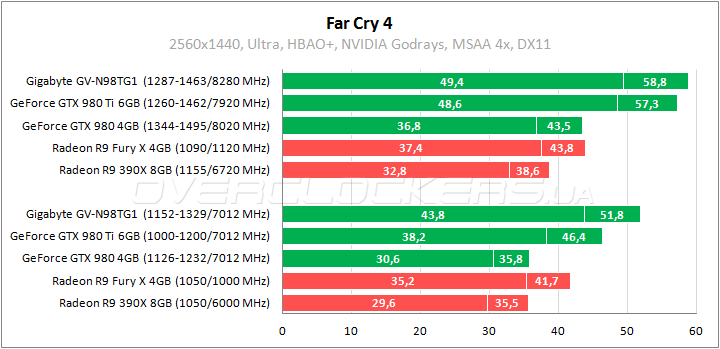

Привычное первое место за Gigabyte и в Far Cry 4. Разница с референсом 12–15%. Разогнанный лидер AMD слабее на 17–18%.

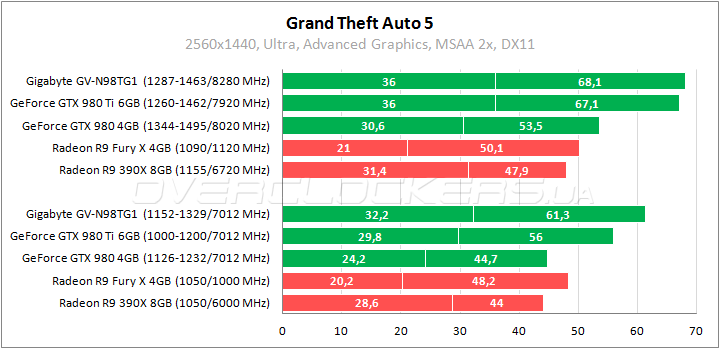

Grand Theft Auto 5
Очередная внушительная победа. Старший представитель AMD в GTA 5 выглядит еще не очень хорошо из-за значительных просадок по минимальному fps.

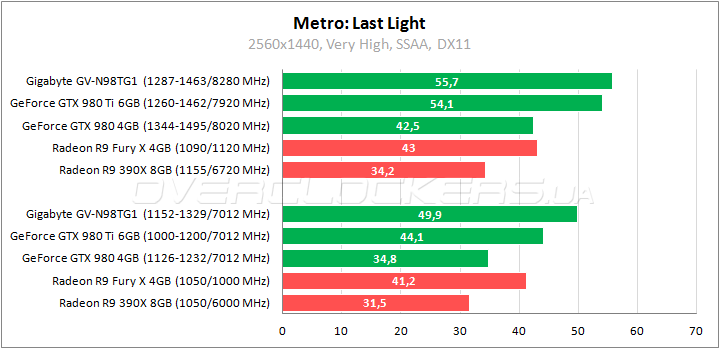

Metro: Last Light

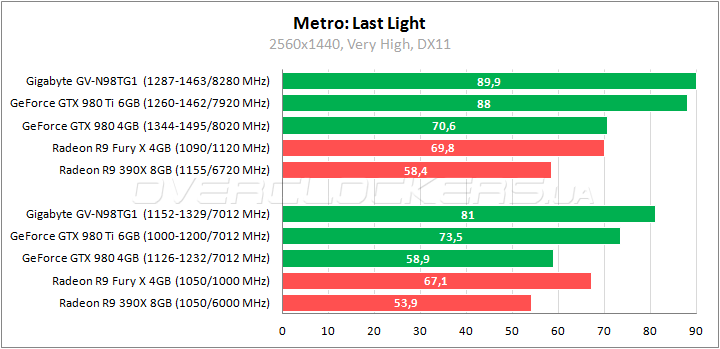

Gigabyte в Metro: Last Light демонстрирует очень высокий fps не только в простом режиме, но и при тяжелом сглаживании SSAA. Преимущество над Radeon R9 Fury X до 21%.

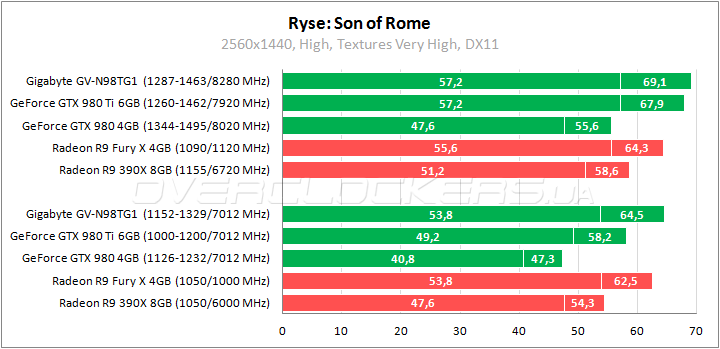

Ryse: Son of Rome
Игра Ryse хорошо себя чувствует на системе с видеокартами Radeon. И тут действительно Radeon R9 Fury X удается обойти обычную версию GeForce GTX 980 Ti. Первое место все равно за Gigabyte, хотя и с минимальным преимуществом над старшим Radeon.

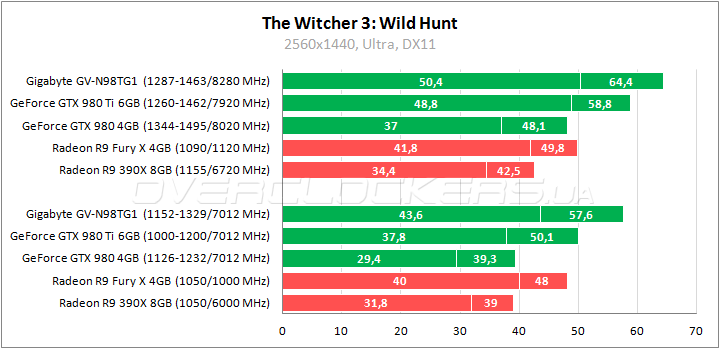

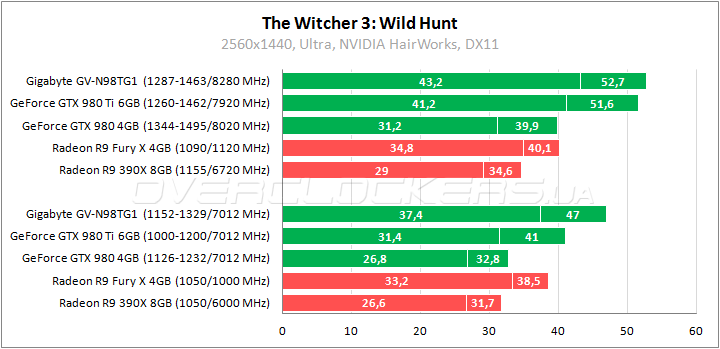

The Witcher 3: Wild Hunt
В «Ведьмаке» мы традиционно проводим тестирование без HairWorks и при включении этой опции.
В обоих режимах лидерство Gigabyte неоспоримо. Преимущество над референсом более 15%, выигрыш у Radeon R9 Fury X примерно 10–20%.

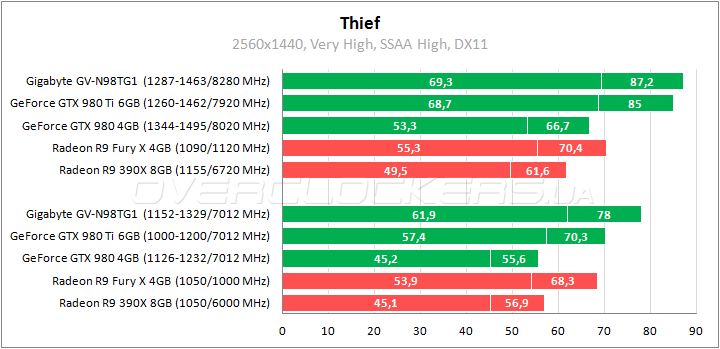

Thief
Ничего нового не демонстрируют и результаты Thief. Gigabyte на первом месте, а Radeon R9 Fury X даже с повышенными частотами слабее. Впрочем, стоит помнить, что для AMD можно включить рендеринг в Mantle, который обеспечивает стабильное ускорение.
Total War: Attila

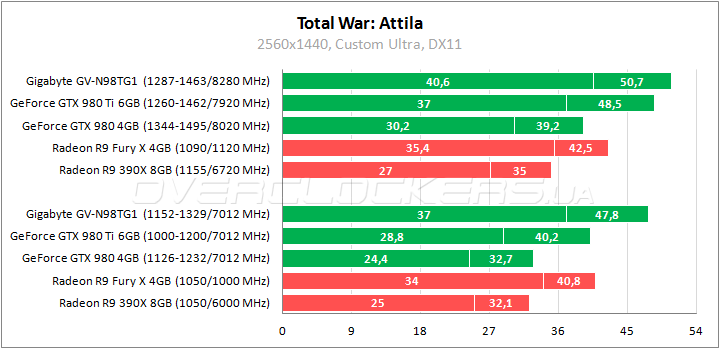

В Total War мы впервые видим слишком большой разрыв между Gigabyte и референсом, что можно связать с действием более нового видеодрайвера. Первая позиция Gigabyte неоспорима. Прирост от разгона маловат, что не мешает сохранить уверенно лидерство и в таком режиме.

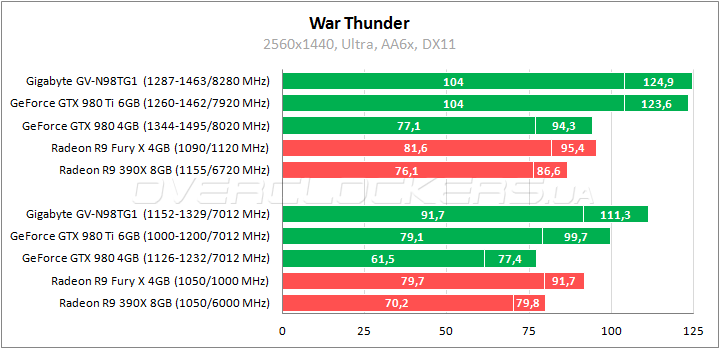

War Thunder
Никаких сюрпризов. Gigabyte впереди всех. Отрыв от Radeon R9 Fury X составляет 15–21%.

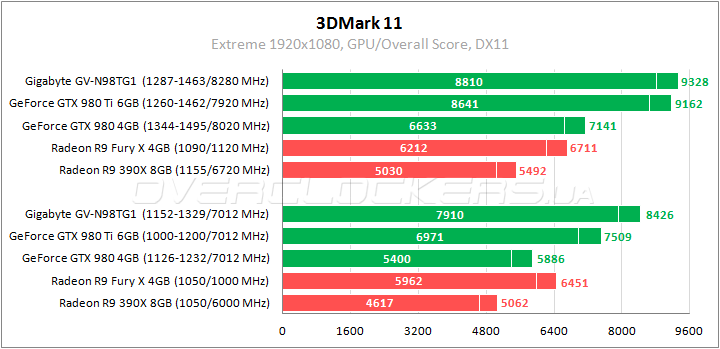

3DMark 11
Более 13% выигрывает Gigabyte у стандартного собрата в этом бенчмарке. Отрыв от старшего Radeon почти 33%.

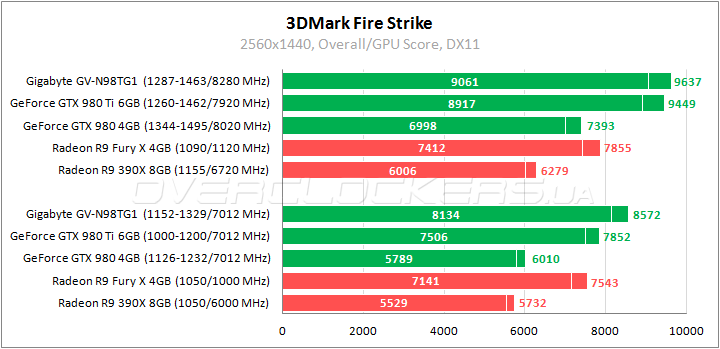

3DMark Fire Strike
В Fire Strike позиции AMD сильнее.
Radeon R9 Fury X уже наступает на пятки обычной версии GeForce GTX 980 Ti, но ничего не может противопоставить Gigabyte. Последний быстрее на 12–14%, с разгоном ускоряясь еще на 11%.
Энергопотребление

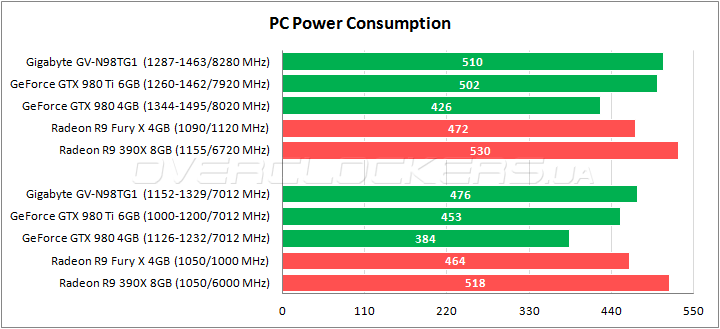

Показатели потребляемой энергии немного превышают результаты референсной версии GeForce GTX 980 Ti и Radeon R9 Fury X. Самые высокие показатели у Radeon R9 390X.
Выводы
Gigabyte GV-N98TG1 GAMING-6GD предлагает великолепный уровень производительности, недоступный конкурирующим графическим картам от AMD. У видеокарты хороший разгонный потенциал, хотя практические результаты у других представителей серии отличаются слабо. Основной выигрыш заметен в потенциале памяти. В этом отношении Gigabyte рекордсмен. Печатная плата выполнена по нереференсному дизайну с усиленной системой питания. Система охлаждения эффективнее и мощнее стандартной. На фоне других моделей Gigabyte может похвастать весьма низкими рабочими температурами. К сожалению, это сопряжено заметным гулом вентиляторов. Стандартные настройки и выбор режима Eco минимально влияют на ситуацию. Но при ручном вмешательстве можно добиться комфорта при некотором повышении нагрева. В итоге вы все равно получите видеокарту быстрее референсной, с меньшим шумом и меньшим нагревом. Так что Gigabyte GV-N98TG1 GAMING-6GD является достойным кандидатом на покупку, если вы готовы потратить некоторое время на ручные настройки.
Пример очередной модели GeForce GTX 980 Ti поднимает краеугольный для серии вопрос. GPU GM200 уже довольно горячий, а производители все еще пытаются справиться с ним при помощи охлаждения, зарекомендовавшего себя на GM204. На фоне шумного референса такие модели выглядят неплохо, но общий уровень шума все равно высоковат. А Radeon R9 Fury X в этом плане не вызывает никаких нареканий — идеальный вариант для требовательного к акустическому комфорту пользователя, хотя и слабее. Если же производительность в приоритете, то GeForce GTX 980 Ti остается безальтернативным вариантом.
