Младший флагман. Тестирование Radeon HD 7950

Вне всяких сомнений старт новой линейки Radeon оказался успешным. Новая архитектура, новый техпроцесс, новый уровень производительности при пониженном энергопотреблении плюс поддержка DirectX 11.1. Компания AMD снова оказалась в роли пионера индустрии, как это когда-то было с Radeon HD 5870. Цена нового флагмана тоже оказалась вполне соответствующей его статусу, так что многие пользователи ожидали более доступных решений на базе графического чипа Tahiti. И, не делая большой паузы после премьеры Radeon HD 7970, AMD быстро выпустила в продажу младшую модель под названием Radeon HD 7950.

Новоявленный Radeon HD 7950 лишился части вычислительных блоков. Но, как и в случае с Radeon HD 6970/6950, разница между количеством потоковых процессоров у старшей и младшей карты небольшая. Из 32 GCN Compute Unit отключены четыре. Так что вместо 2048 младший Tahiti Pro имеет в своем активе 1792 ALU. Количество текстурных блоков уменьшилось со 128 до 112. Блоков растеризации по-прежнему 32. 384-битную шину памяти урезать не стали. Да и объем памяти остался таким же, что и у старшего собрата — три гигабайта. Рабочая частота графического чипа уменьшена с 925 до 800 МГц, а память работает на эффективной частоте 5000 МГц вместо 5500 МГц.

Видеоадаптер Radeon HD 7970 Radeon HD 7950 Radeon HD 6970 Radeon HD 6950
Ядро Tahiti XT Tahiti Pro Cayman XT Cayman Pro
Количество транзисторов, млн. шт 4312 4312 2640 2640
Техпроцесс, нм 28 28 40 40
Площадь ядра, кв. мм 365 365 389 389
Количество потоковых процессоров 2048 1792 1536 1408
Количество текстурных блоков 128 112 96 88
Количество блоков рендеринга 32 32 32 32
Частота ядра, МГц 925 800 880 800
Частота шейдерного домена, МГц 925 800 880 800
Шина памяти, бит 384 384 256 256
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 5500 5000 5500 5000
Объём памяти, МБ 3072 3072 2048 2048
Поддерживаемая версия DirectX 11,1 11,1 11 11
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 2.1 PCI-E 2.1
Заявленная максимальная потребляемая мощность, Вт 250 200 250—190 200—140

Уменьшенные частоты и отключение части блоков помогло снизить энергопотребление до 200 Вт. По этому показателю новый Radeon HD 7950 соответствует старому Radeon HD 6950. Доработанная и улучшенная технология PowerTune обеспечивает гибкое управление питанием с отключением вычислительных блоков в простое, что позволяет добиться рекордно низких показателей потребления мощности при отсутствии нагрузки.

В активе новинки также поддержка PCI Express 3.0 и AMD Eyefinity 2.0 с HD3D для мульти мониторных конфигураций.


PowerColor HD7950 3GB GDDR5 (AX7950 3GBD5-2DH)

Мы рассмотрим референсный продукт от компании PowerColor.

PowerColor HD7950 3GB GDDR5 (AX7950 3GBD5-2DH)

Этот производитель не тратится на дорогие упаковки и коробка данной видеокарты не исключение. Оформление весьма простое для такого отнюдь недешевого продукта.

Комплектация следующая:
  • переходник DVI/D-Sub;
  • переходник HDMI/DVI;
  • переходник mini-DisplayPort/DisplayPort;
  • мостик CrossFire;
  • диск с драйвером;
  • инструкция.

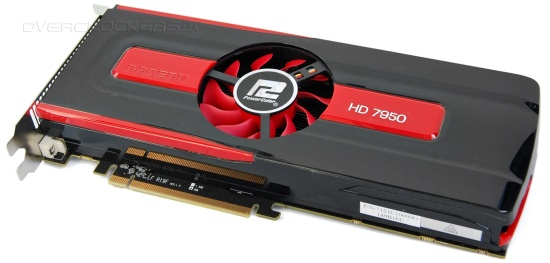

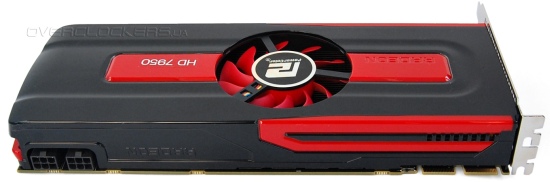

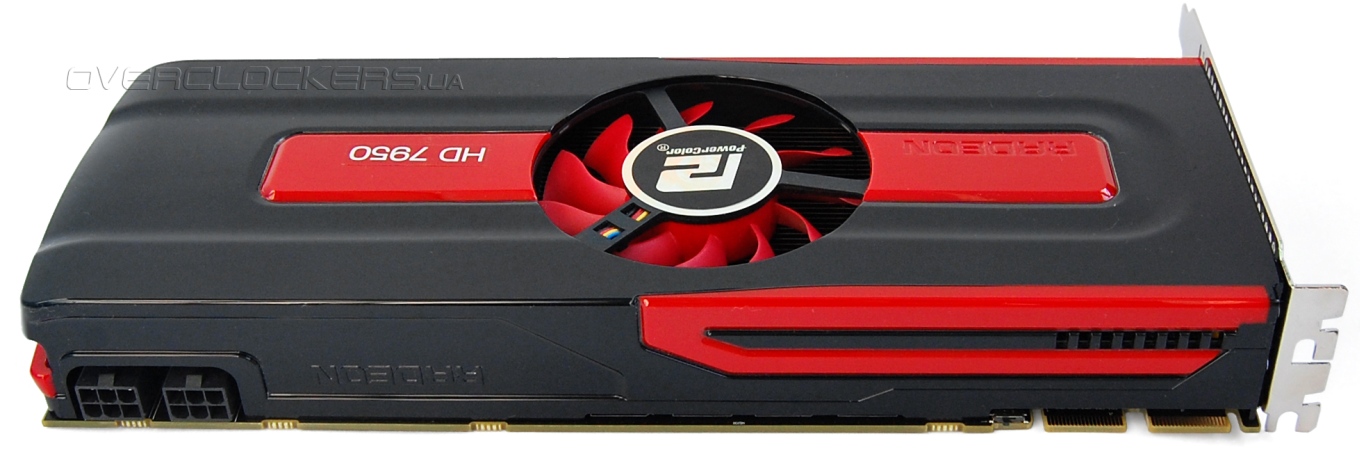

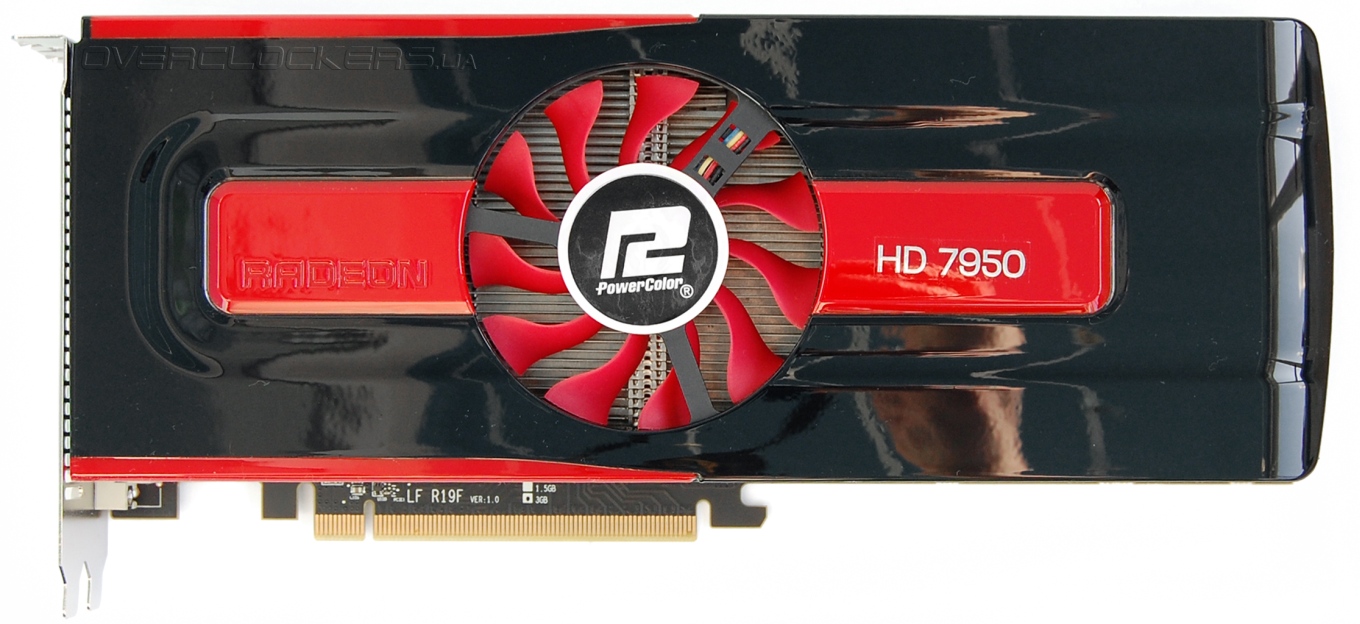

С первого взгляда становится ясно, что перед нами представитель семитысячной серии — такой же глянцевый кожух системы охлаждения и красные боковые вставки.

PowerColor HD7950 3GB GDDR5 (AX7950 3GBD5-2DH)

Вживую смотрится красиво. Вот только такой корпус очень маркий, да и пыль на нем сразу видно.

PowerColor HD7950 3GB GDDR5 (AX7950 3GBD5-2DH)

Сбоку расположены два шестиконтактных разъема питания. Два разъема CrossFire тоже на месте. Возле них находится маленький переключатель для выбора прошивки BIOS.

PowerColor HD7950 3GB GDDR5 (AX7950 3GBD5-2DH)

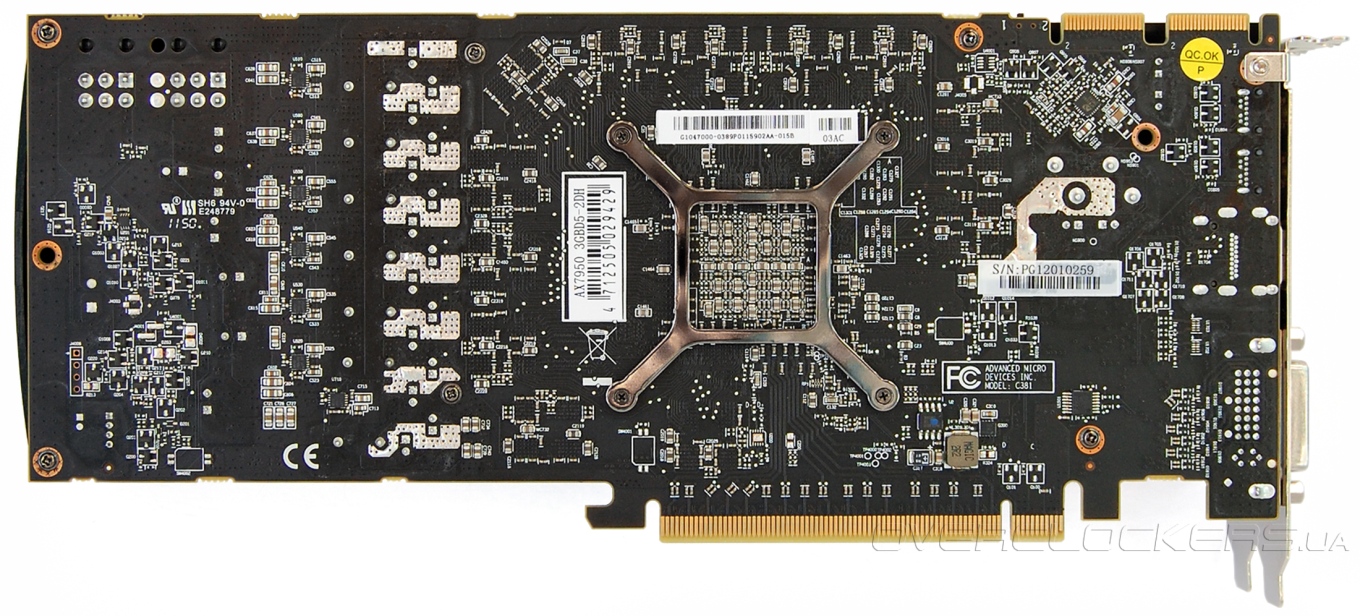

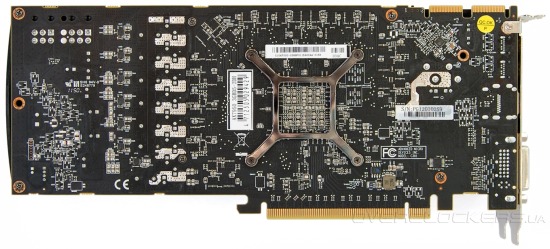

При взгляде на обратную сторону платы отличий от Radeon HD 7970 сразу и не найти, а их действительно немного. Бросаются в глаза лишь большие открытые луженые площадки, тогда как старший видеоадаптер сделан немного аккуратнее.

PowerColor HD7950 3GB GDDR5 (AX7950 3GBD5-2DH)

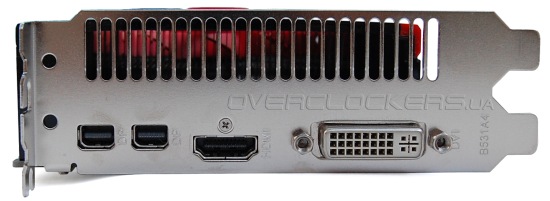

Набор внешних интерфейсов такой же, как и у собрата: один DVI, один HDMI 1.4a, два mini-DisplayPort 1.2

PowerColor HD7950 3GB GDDR5 (AX7950 3GBD5-2DH)

Система охлаждения изменилась. Вместо «турбины» используется кулер стандартной конструкции. Причем, никаких тепловых трубок не видно. Однако внешне кажется, что под таким массивным кожухом должно скрываться что-то массивное. Хотя небольшой вес сразу наводит на некоторые подозрения, которые оказываются вполне верными. Сняв крышку можно обнаружить вот такую картину.

PowerColor HD7950 3GB GDDR5 (AX7950 3GBD5-2DH)

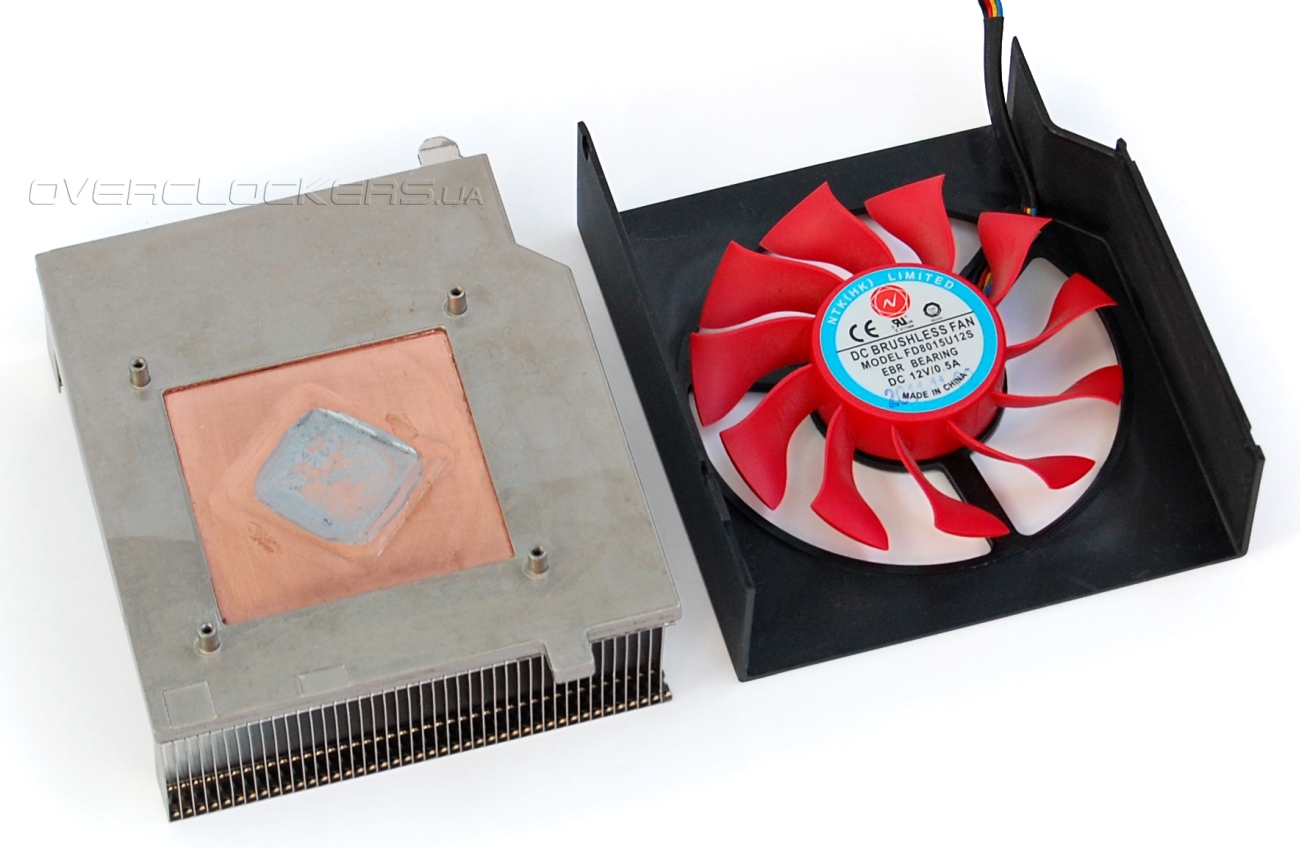

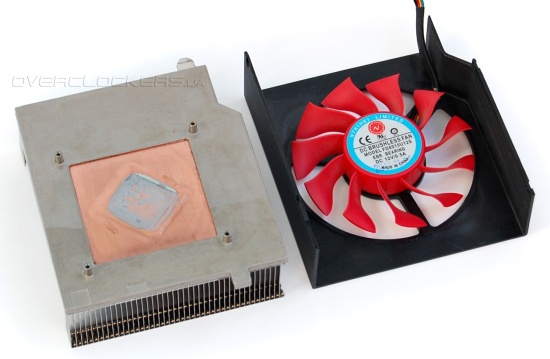

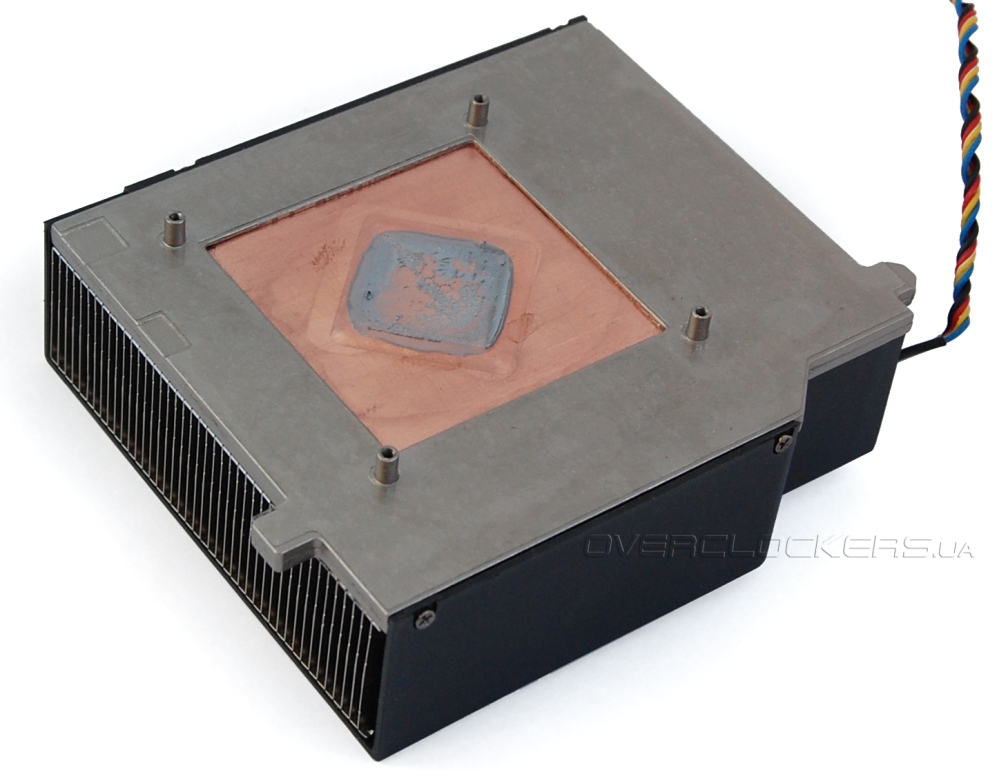

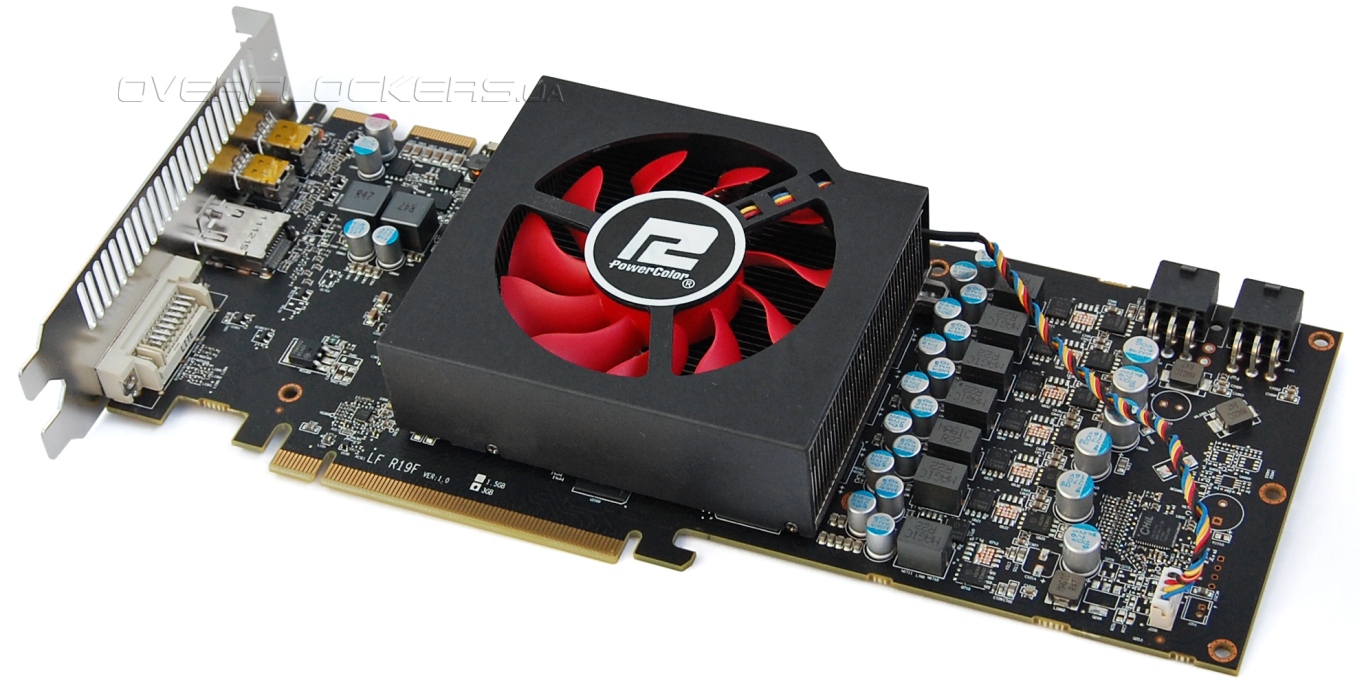

Это уже далеко не тот большой радиатор Radeon HD 7970 с массивной пластиной в основании для охлаждения VRM и микросхем памяти. Кулер на ядре имеет скромные размеры и остальные компоненты не только лишены радиатора, но даже не обдуваются вентилятором. «Охладитель» графического процессора накрыт еще одним кожухом. В основании его имеется медная испарительная камера.

PowerColor HD7950 3GB GDDR5 (AX7950 3GBD5-2DH)

Охлаждается эта нехитрая конструкция 80-мм вентилятором DC Brushless Fan FD8015U12F.

PowerColor HD7950 3GB GDDR5 (AX7950 3GBD5-2DH)

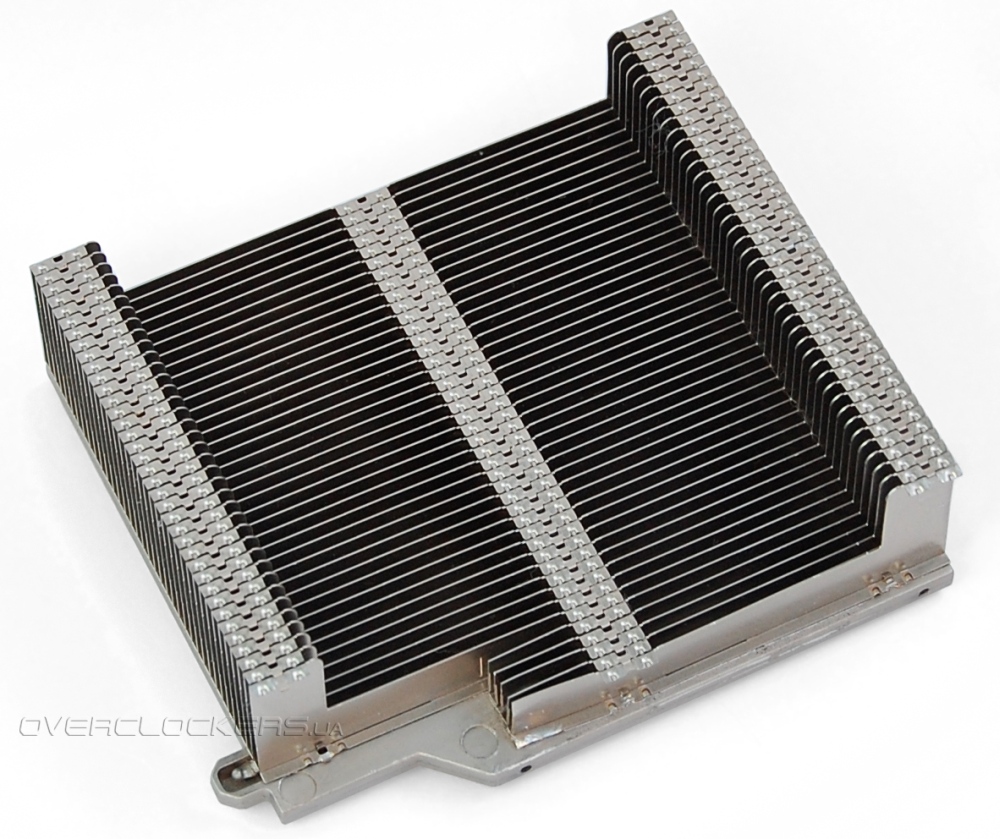

Пластины плотно расположены друг к другу и напаяны на поверхность испарительной камеры. Но общая площадь их конечно невелика.

PowerColor HD7950 3GB GDDR5 (AX7950 3GBD5-2DH)

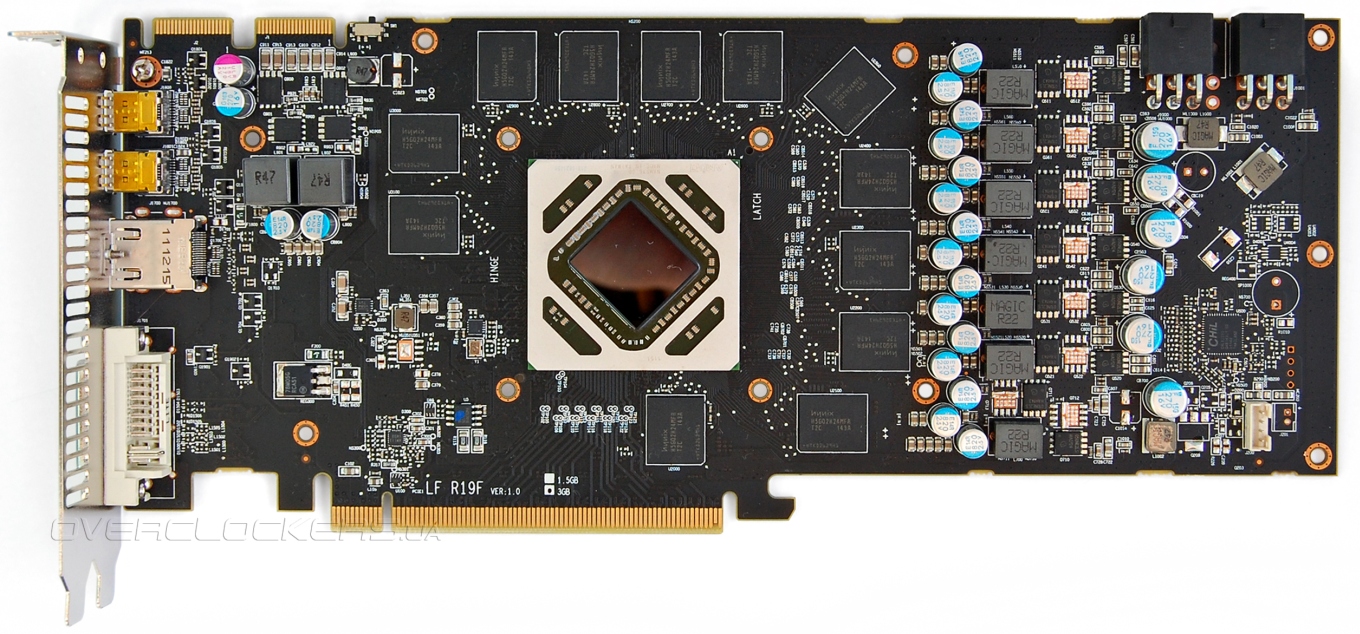

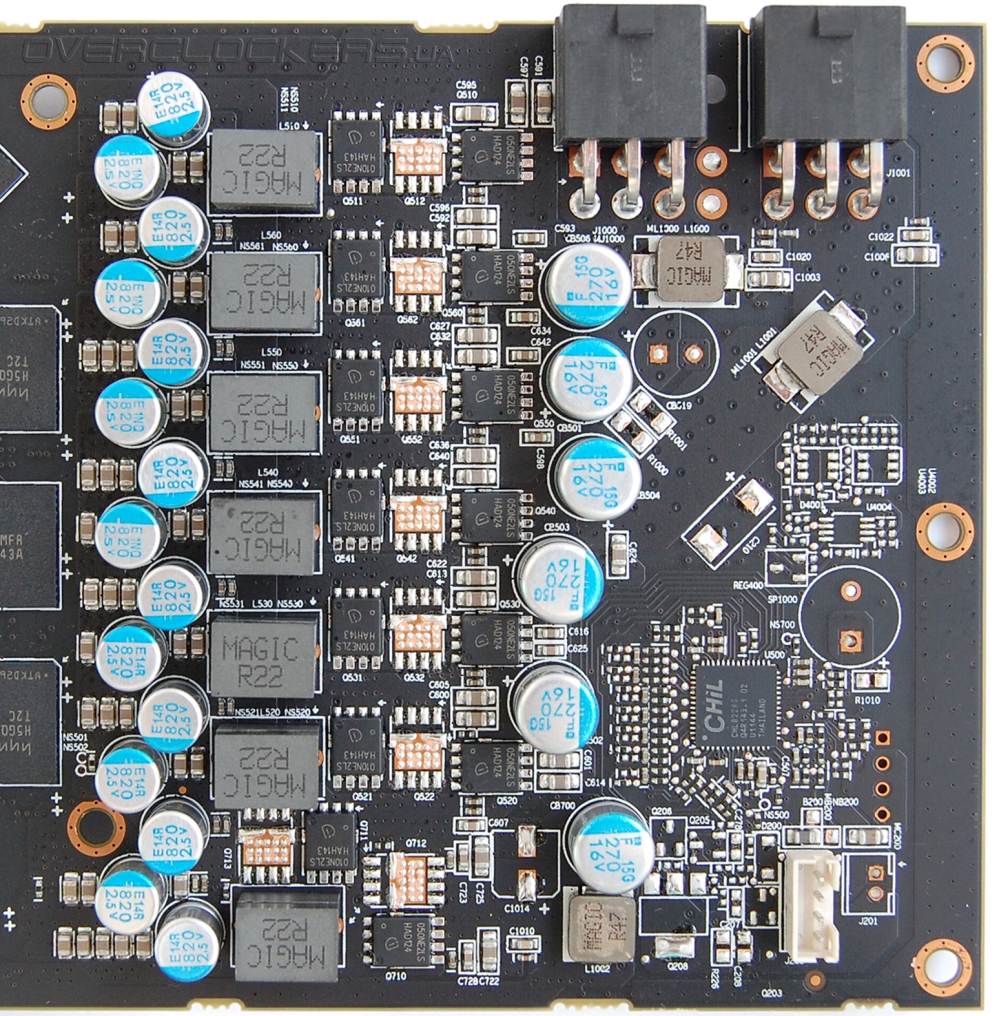

PCB отличается от дизайна старшего Radeon HD 7970. Хотя по-прежнему реализован шестифазный преобразователь напряжения GPU, однофазный для памяти GDDR5 и двухфазный для PLL.

PowerColor HD7950 3GB GDDR5 (AX7950 3GBD5-2DH)

Элементная база другая. Используются обычные «мосфеты» вместо дорогих компонентов в корпусе DirectFET.

PowerColor HD7950 3GB GDDR5 (AX7950 3GBD5-2DH)

Система питания ядра реализована на ШИМ-контроллере CHil CHL8228G. Софтвольтмод поддерживается.

CHil CHL8228G

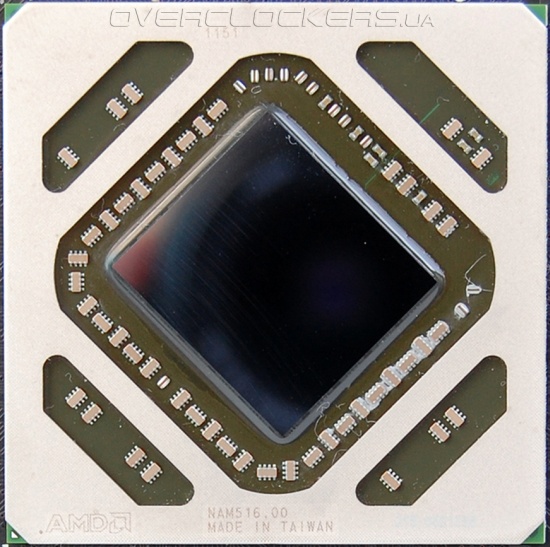

Графический процессор окружен большой рамкой, на которую нанесена маркировка. Сам кристалл лишен каких-либо идентификационных знаков.

PowerColor HD7950 3GB GDDR5 (AX7950 3GBD5-2DH)

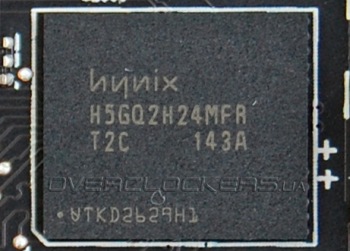

Три гигабайта видеопамяти набраны 12 микросхемами Hynix H5GQ2H24MFR-T2C.

Hynix H5GQ2H24MFR-T2C

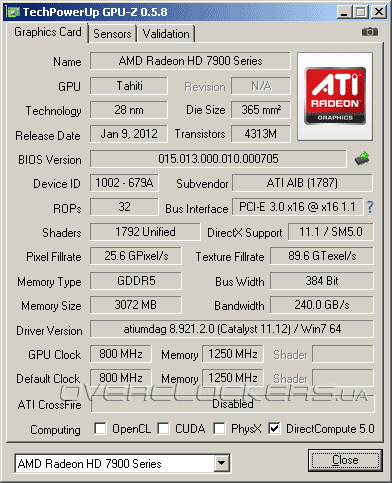

Частоты PowerColor не отличаются от рекомендованных и оставляют 800 и 5000 МГц для ядра и памяти соответственно.

PowerColor HD7950 3GB GDDR5 (AX7950 3GBD5-2DH)

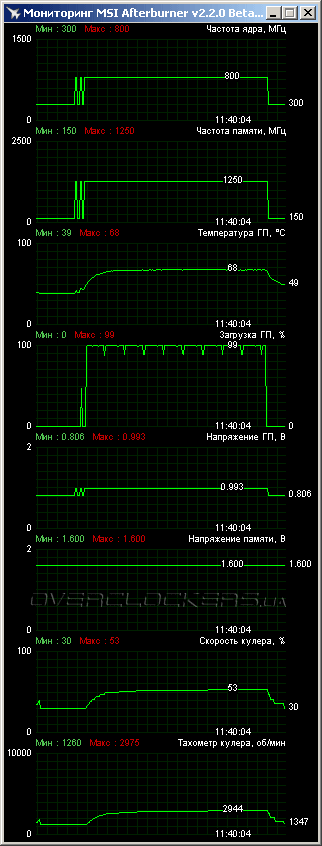

В 2D частоты понижались до 300/600 МГц. Утилита MSI Afterburner 2.2.0 beta 12 на данный момент предоставляет наиболее полные возможности для мониторинга и разгона данных видеокарт. Согласно ей графический процессор запитан от невысокого напряжения 0,993 В. Кроме возможности программного управления этим напряжением для регулировки доступно еще напряжение памяти.

Что до температурных характеристик, то температура ядра после 12-минутного прогрева Crysis: Warhead на максимальных настройках качества в разрешении 1920x1080 не превысила 68 °C при 23 градусах в помещении. Но шум при этом был весьма заметный, ведь вентилятор раскручивался до 2900 об/мин и выше. По субъективной оценке старший Radeon HD 7970 был тише.

PowerColor HD7950 3GB GDDR5 (AX7950 3GBD5-2DH)

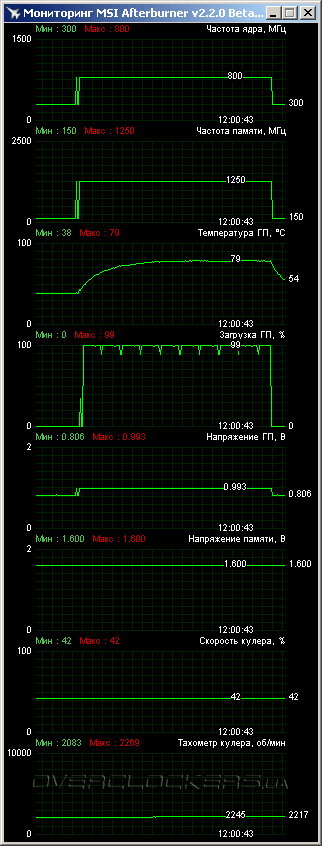

Возможно ли видеокарту немного утихомирить? Мы решили проверить это и зафиксировали обороты на 42% (примерно 2200—2250 об/мин). В итоге наш 12-минутный тест Crysis прогрел карту до 79 °C. Вроде бы неплохо, но вот только плата оказалась просто раскалена, ведь она не обдувается напрямую, а для создания мощного бокового направленного воздушного потока нужны обороты повыше. И у нас есть большие сомнения в том, что при длительной нагрузке в таком режиме карта сможет стабильно работать. В закрытом корпусе с плохой вентиляцией это было бы даже опасно для нее. Так что при ручной регулировке оборотов референсного Radeon HD 7950 сильно увлекаться не стоит.

PowerColor HD7950 3GB GDDR5 (AX7950 3GBD5-2DH)

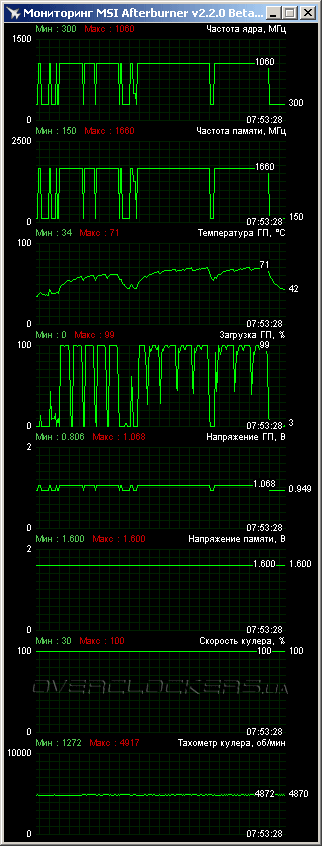

Как и рассмотренный нами ранее Radeon HD 7970, данный видеоадаптер продемонстрировал отличный разгонный потенциал. Причем его возможности, похоже, оказались даже выше. Вот только толком проверить их мы не сумели. С родным охлаждением это просто невозможно. Очень высокие частоты требовали соответствующего напряжения. К примеру, для 1,15 ГГц его приходилось повышать до 1,15 В, что на 16% выше стандартного. И, похоже, что PowerColor реально мог бы функционировать на такой частоте. Вот только даже при максимальных оборотах вентилятора плата превращалась в жаровню, хотя GPU едва успевал прогреться до 85—86 градусов. Память порадовала работоспособностью на частоте 7200 МГц без фризов, но длительные нагрузки не выдерживала. В итоге долго пришлось подбирать частоты и напряжение. Не раз бывало, что часть тестов карта выдерживала успешно, но Metro 2033 и «Ведьмак 2» сразу ставили ее на место, заставляя нас еще больше снижать ползунки частот. Конечная конфигурация оказалась такова: 1060/6640 МГц при 1,068 В. Но и при таких частотах все было не слишком гладко, пришлось воспользоваться 140-мм вентилятором на 900 об/мин для бокового обдува видеокарты.

PowerColor HD7950 3GB GDDR5 (AX7950 3GBD5-2DH)

Прирост по частотам составил почти 33%. Для топовых видеокарт это великолепный разгон. А ведь возможности карты еще больше. При эффективном охлаждении (например, в случае использования СВО с fullcover-водоблоком) вполне реально было бы получить прирост более 40%. Даже трудно припомнить, какая еще карта предлагала своим пользователям такие фантастические разгонные возможности.
