GeForce GTX 570 – замена для GeForce GTX 480?

Недавно на страницах нашего сайта был рассмотрен новый одночиповый флагман NVIDIA GeForce GTX 580 в сравнении с новинками от AMD. На очереди еще один продукт на базе GF110 — GeForce GTX 570, по своим характеристикам близкий к GeForce GTX 480.

Новый видеоадаптер основан на графическом чипе GF110, который является обновленным и слегка улучшенным GF100. GeForce GTX 570 лишился одного мультипроцессора, так что в активе GPU уже 480 CUDA-ядер (как и у GeForce GTX 480). Соответственно и текстурных блоков у GeForce GTX 570 столько же, как и у старого флагмана, а именно 60. А вот блоков рендеринга стало меньше — 40, против 48 у GeForce GTX 480 и GeForce GTX 580. Объем кэш-памяти L2 уменьшился, что тоже должно сказаться на итоговой производительности, если сравнивать со старшими графическими ускорителями Fermi. Шина памяти урезана до 320 бит, а объем памяти уменьшен до 1280 мегабайт. Тут уже GeForce GTX 570 сравним со своим предшественником GeForce GTX 470.

GF110

Новичок напоминает сильно улучшенный GeForce GTX 470, который по своему потенциалу приближается к GeForce GTX 480. Упрощенный GPU частично компенсирует свои «узкие» места за счет более высоких частот — ядро работает на 732/1464 МГц. Память GDDR5 функционирует на 3800 МГц, что тоже немного выше, чем у старого флагмана, хотя 320-битная шина все же остается ограничивающим фактором.

Уровень энергопотребления GeForce GTX 570 достигает 219 Вт, что лишь на четыре ватта больше «аппетитов» GeForce GTX 470.

Видеоадаптер GeForce GTX 580 GeForce GTX 570 GeForce GTX 480 GeForce GTX 470
Ядро GF110 GF110 GF100 GF100
Количество транзисторов, млн. шт 3000 3000 3200 3200
Техпроцесс, нм 40 40 40 40
Площадь ядра, кв. мм 520 520 526 526
Количество потоковых процессоров 512 480 480 448
Количество текстурных блоков 64 60 60 56
Количество блоков рендеринга 48 40 48 40
Частота ядра, МГц 772 732 701 608
Частота шейдерного домена, МГц 1544 1464 1401 1215
Шина памяти, бит 384 320 384 320
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 4008 3800 3696 3348
Объём памяти, МБ 1536 1280 1536 1280
Поддерживаемая версия DirectX 11 11 11 11
Интерфейс PCI-E 2.0 PCI-E 2.0 PCI-E 2.0 PCI-E 2.0
Заявленная максимальная потребляемая мощность, Вт 244 219 250 215


Palit GeForce GTX 570 1280MB GDDR5

Перейдем от краткой теоретической части к практической и изучим GeForce GTX 570 на примере референсного видеоадаптера от Palit.

Palit GeForce GTX 570 1280MB GDDR5

Поставляется он в простой коробке со следующим комплектом аксессуаров:
  • переходник DVI/D-Sub;
  • переходник mini-HDMI/HDMI;
  • переходника питания c двух molex на PCI-E 6-pin;
  • диск с драйверами;
  • инструкция.
Внешний вид видеокарты почти не отличается от GeForce GTX 580. Всю плату накрывает кулер-турбина, выгоняющий горячий воздух за пределы корпуса.

Palit GeForce GTX 570 1280MB GDDR5

Palit GeForce GTX 570 1280MB GDDR5

Кроме решетчатой сетки на задней панели сбоку кожуха имеются еще отверстия, через которые выходит горячий воздушный поток внутрь системного блока.

Palit GeForce GTX 570 1280MB GDDR5

Сниженное относительно старшего собрата энергопотребление позволило обойтись двумя шестиконтактными разъемами.

Набор внешних интерфейсов стандартен для GeForce: пара DVI плюс mini-HDMI.

Palit GeForce GTX 570 1280MB GDDR5

Система охлаждения по конструкции не отличается от кулера, которым оснащен адаптер GeForce GTX 580.

Palit GeForce GTX 570 1280MB GDDR5

Palit GeForce GTX 570 1280MB GDDR5

Чуть-чуть уже стал радиатор, а основание его испарительной камеры стало более выпуклым — вот и все изменения.

Palit GeForce GTX 570 1280MB GDDR5Palit GeForce GTX 570 1280MB GDDR5


Верхний кожух снимается без полного демонтажа кулера. Он крепится несколькими винтами и дополнительно фиксируется на защелках.

Palit GeForce GTX 570 1280MB GDDR5

GeForce GTX 570 спроектирован по образу и подобию высокоуровневого решения.

Palit GeForce GTX 570 1280MB GDDR5

Palit GeForce GTX 570 1280MB GDDR5

Была упрощена система питания GPU — вместо шести фаз распаяно четыре под управлением стандартного контроллера Chil Semiconductor CHL8266.

Chil Semiconductor CHL8266

Объем памяти в 1280 мегабайт набран десятью микросхемами Samsung K4G10325FE-HC05.

Samsung K4G10325FE-HC05

А вот и сам графический процессор, закрытый большой защитной крышкой.

GF110

Рабочие частоты полностью соответствуют стандартным спецификациям: ядро — 732/1464 МГц, память — 3800 МГц. В 2D они снижаются до 51/101/270 МГц.

Palit GeForce GTX 570 1280MB GDDR5

В Crysis Warhead («Ambush» на максимальных настройках качества со сглаживанием AA4x в разрешении 1920x1200) ядро не прогрелось выше 85 °С при 23 градусах в помещении. Вентилятор турбины при этом раскручивался до 60-63% (более 2400 об/мин).

Palit GeForce GTX 570 1280MB GDDR5

Разгон Palit GeForce GTX 570 оказался ниже, чем у рассматривавшегося ранее GeForce GTX 580, что вполне объясняется упрощенной системой питания, использованием более медленных микросхем памяти и наличием обычных 6-контактных разъемов питания. GPU смог стабильно работать на 870/1740 МГц при повышенном напряжении до 1,025 В, а память GDDR5 заработала на 4230 МГц. Впрочем, для старичка GeForce GTX 480 и такие цифры при стоковом охлаждении были недостижимы.

Palit GeForce GTX 570 1280MB GDDR5

Стабильность при разгоне достигалась за счет повышенных оборотов вентилятора. Об акустическом комфорте говорить в таком случае не приходится. Для постоянного использования видеоадаптера в таком режиме не обойтись без замены системы охлаждения.

Характеристики тестируемых видеокарт

В нашей статье мы сравним новичка со старшими видеоадаптерами NVIDIA и конкурентами от AMD на базе Cayman.

Видеоадаптер GeForce GTX 580 GeForce GTX 570 GeForce GTX 480 Radeon HD 6970 Radeon HD 6950 Radeon HD 5870
Ядро GF110 GF110 GF100 Cayman XT Cayman Pro RV870 (Cypress)
Количество транзисторов, млн. шт 3000 3000 3200 2640 2640 2154
Техпроцесс, нм 40 40 40 40 40 40
Площадь ядра, кв. мм 520 520 526 389 389 334
Количество потоковых процессоров 512 480 480 1536 1408 1600
Количество текстурных блоков 64 60 60 96 88 80
Количество блоков рендеринга 48 40 48 32 32 32
Частота ядра, МГц 772 732 701 880 800 850
Частота шейдерного домена, МГц 1544 1464 1401 880 800 850
Шина памяти, бит 384 320 384 256 256 256
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 4008 3800 3696 5500 5000 4000
Объём памяти, МБ 1536 1280 1536 2048 2048 1024
Поддерживаемая версия DirectX 11 11 11 11 11 11
Интерфейс PCI-E 2.0 PCI-E 2.0 PCI-E 2.0 PCI-E 2.1 PCI-E 2.1 PCI-E 2.1
Заявленная максимальная потребляемая мощность, Вт 244 219 250 250-190* 200-140* 188
* — зависит от настроек Power Control.


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Core i7-965 (3,2@3,95 ГГц, BCLK 172 МГц);
  • кулер: Thermalright Venomous X;
  • материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
  • память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1720 МГц, 8-8-8-24-1T);
  • жесткий диск: Hitachi HDS721010CLA332 (1 Тбайт, SATA2, 7200 об/мин);
  • блок питания: Seasonic SS-850HT (850 Вт);
  • операционная система: Windows 7 Ultimate x64;
  • драйверы видеокарт AMD: ATI Catalyst 10.11;
  • драйверы видеокарты GeForce GTX 480: NVIDIA GeForce 260.99;
  • драйверы видеокарты GeForce GTX 580: NVIDIA GeForce 262.99;
  • драйверы видеокарты GeForce GTX 570: NVIDIA GeForce 263.09.
В операционной системе были отключены User Account Control, Superfetch, Windows Defender, файл подкачки и визуальные эффекты интерфейса.


Методика тестирования

Игры в тестировании разбиты на три группы, в соответствии с поддерживаемой версией DirectX. Первыми идут приложения под девятую версию API, а последними — игры под DirectX 11. Внутри каждой группы приложения расположены в соответствии с датой выхода, исключение — Metro 2033. Это самая требовательная игра, и результаты в ней мы традиционно выносим в самый конец статьи. Все тесты проводились в разрешении 1920x1200 на максимальных настройках качества, анизотропная фильтрация AF16x всегда включена. Сглаживание активировалось из меню игры, принудительное форсирование через драйверы не использовалось. Список игр и методика тестирования более подробно описаны в обзоре GeForce GTX 580.

Отметим еще, что в этой статье использованы результаты видеокарт Radeon HD 6950 и HD 6970 из недавнего тестирования, но разгон младшего Cayman немного выше. После выхода новых версий MSI Afterburner, в утилите стал доступен софтвольтмод для последних видеокарт AMD, и мы воспользовались этим для того, чтобы полностью раскрыть потенциал Radeon HD 6950. Если на номинальном напряжении GPU мог работать лишь на 860 МГц, то при его поднятии нам удалось достичь 920 МГц (при 1,225 В).


Результаты тестирования в приложениях под DirectX 9

Borderlands

Borderlands

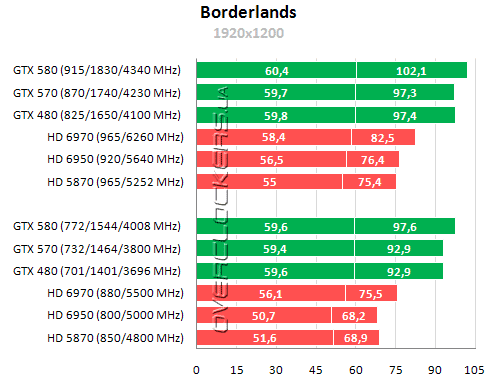

Результаты тестирования GeForce GTX 570

В этой игре, которая базируется на Unreal Engine 3, GeForce GTX 570 демонстрирует результаты аналогичные GeForce GTX 480. При разгоне они тоже примерно равны, хотя рабочие частоты у новичка выше. Игра очень процессорозависима, и на более мощном CPU, возможно, мы бы увидели чуть более заметную разницу между этими видеоадаптерами.


Mafia 2

Mafia 2

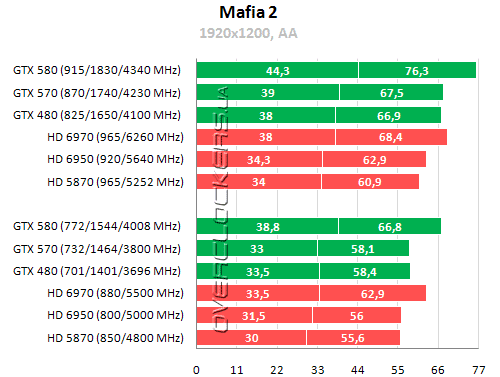

Для начала взглянем на результаты с отключенным PhysX и при активном псевдо-сглаживании.

Результаты тестирования GeForce GTX 570

GeForce GTX 570 совсем немного уступает старому флагману, преимущество GeForce GTX 480 всего-то 0,5% по среднему fps и 1,5% по минимальному. Radeon HD 6970 обходит новичка NVIDIA на 8% по среднему показателю, а по минимальному разница между ними оказывается совсем мизерной — лишь полтора процента. При разгоне GeForce GTX 570 сохраняет преимущество над младшими видеокартами AMD и даже обходит старший Cayman по минимальному fps. Разогнанный GeForce GTX 480 оказывается позади по всем показателям.

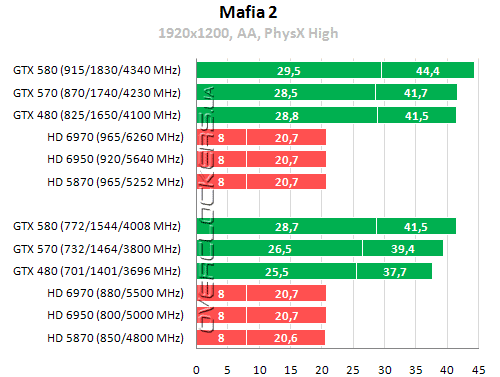

Результаты тестирования GeForce GTX 570

Процессор не справляется с расчетом «продвинутых» физических эффектов PhysX, что является известной особенностью этого движка, код которого оптимизирован под GPU NVIDIA. Поэтому система с разными Radeon демонстрирует одинаковые результаты. Среди GeForce лидерство удерживают модели на GF110, в этот раз GeForce GTX 570 уже уверенно обходит GeForce GTX 480, но при разгоне, несмотря на преимущество по частотам, они уже идут наравне.


Amnesia: The Dark Descent

Amnesia: The Dark Descent

Игра не очень требовательная, но при агрессивных настройках SSAO создает непомерную нагрузку даже для современных флагманов. Именно в таком режиме мы и проводили тестирование, ведь пользователь топового графического ускорителя всегда ожидает получить максимум от любой игры

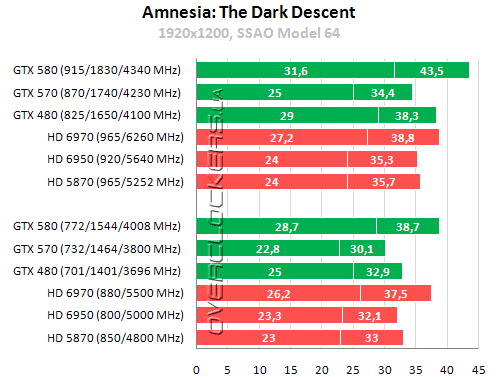

Результаты тестирования GeForce GTX 570

Результаты противоположны тому, что мы видели в прошлых приложениях. Со вторых строчек рейтинга GeForce GTX 570 скатывается в самый конец, уступая и GeForce GTX 480, и всем адаптерам Radeon. Достигнуть уровня GeForce GTX 480 и Radeon HD 6950 новичок без проблем может с разгоном, а вот со старшими моделями ему уже не потягаться.

Скорее всего, в этой игре узким местом оказалась более низкая пропускная способность шины памяти GeForce GTX 570. Неоптимизированное программное обеспечение можно точно вычеркнуть из причин такого поражения. Во время подготовки материала вышел новый драйвер NVIDIA GeForce 266.58, и мы успели провести дополнительный тест GeForce GTX 570 и GeForce GTX 480 в этой игре. Соотношение между соперниками осталось таким же.


Результаты тестирования в приложениях под DirectX 10

3DMark Vantage

3DMark Vantage

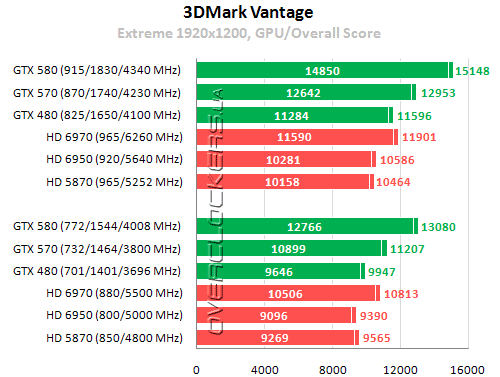

Результаты тестирования GeForce GTX 570

В этой версии 3DMark новичок выглядит просто отлично, обходя на три процента даже Radeon HD 6970.


Far Cry 2

Far Cry 2

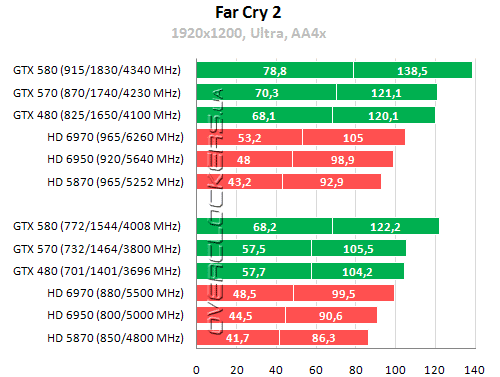

Результаты тестирования GeForce GTX 570

Снова наблюдается примерный паритет между GeForce GTX 570 и GeForce GTX 480 в номинале. При разгоне у первого результат незначительно выше. Radeon HD 6970 не дотягивает до новичка NVIDIA даже при повышении частот.


Crysis: Warhead

Crysis: Warhead

Результаты тестирования GeForce GTX 570

В схватке с GeForce GTX 480 новый видеоадаптер обходит старичка, выигрывая всего лишь один процент по минимальному fps и три по среднему показателю. Radeon HD 6970 он уступает 6-8 процентов.


James Cameron's Avatar: The Game

James Cameron's Avatar: The Game

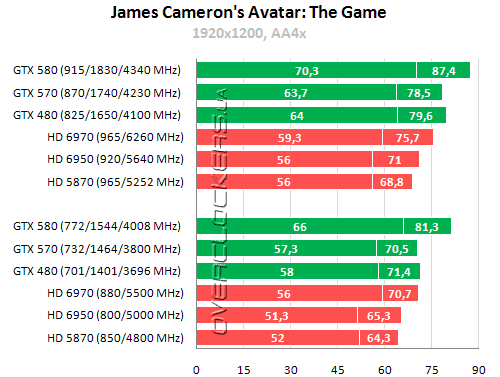

Результаты тестирования GeForce GTX 570

В этой игре наблюдается крошечное преимущество GeForce GTX 480 над GeForce GTX 570 в номинале и при разгоне. В сравнении с конкурентами от AMD новичок ближе всего к Radeon HD 6970, немного обходя его по минимальному fps даже в номинале.


Just Cause 2

Just Cause 2

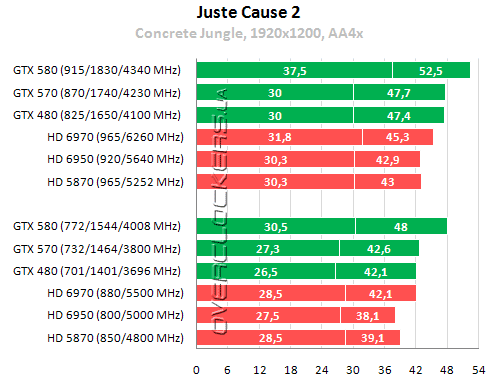

Результаты тестирования GeForce GTX 570

Опять GeForce GTX 570 вырывает победу у старого флагмана в номинале, но при разгоне разница между ними сводится к нулю. Похоже, что «узкая» шина все же не дает GF110 продемонстрировать всю свою мощь. Radeon HD 6970 немного выигрывает по минимальному fps.

Результаты тестирования в приложениях DirectX 11

S.T.A.L.K.E.R.: Call of Pripyat

S.T.A.L.K.E.R.: Call of Pripyat

Результаты тестирования GeForce GTX 570

На номинальных частотах новый видеоадаптер уступает GeForce GTX 480 по минимальному fps, и эта тенденция сохраняется при разгоне. Radeon HD 6970 удается достигнуть уровня GeForce GTX 570 лишь с увеличением частот.


Colin McRae: DiRT 2

Colin McRae: DiRT 2

Результаты тестирования GeForce GTX 570

Еще одна игра, демонстрирующая превосходство архитектуры Fermi. У GeForce GTX 570 преимущество в 6% над GeForce GTX 480 и в 12-16% над Radeon HD 6970.


Aliens vs. Predator

Aliens vs. Predator

Результаты тестирования GeForce GTX 570

Единственная игра под DirectX 11, в которой видеокарты AMD демонстрируют довольно хорошие результаты на фоне продуктов NVIDIA. Тут мы видим не только, как Radeon HD 6970 обходит GeForce GTX 570, но даже младший Radeon HD 6950 превосходит конкурента по минимальному fps. Также новый GeForce снова уступает старому GTX 480.


Battlefield: Bad Company 2

Battlefield: Bad Company 2

Результаты тестирования GeForce GTX 570

Все вновь становится на свои места — GeForce впереди, AMD на позициях аутсайдеров. GeForce GTX 570 демонстрирует производительность на 1,5-4% выше чем у старого флагмана NVIDIA и на 18-4% выше чем у Radeon HD 6970. Младший Cayman уступает 28% по минимальному fps и 16% по среднеигровому показателю.


Lost Planet 2

Lost Planet 2

Результаты тестирования GeForce GTX 570

Еще одна игра, демонстрирующая преимущество GeForce GTX 570 над старым флагманом и полное поражение всех AMD Radeon.


Tom Clancy's H.A.W.X. 2

Tom Clancy's H.A.W.X. 2

Результаты тестирования GeForce GTX 570

Ситуация интересная, но не новая: в номинале GeForce GTX 570 демонстрирует результат на уровне с GeForce GTX 480, а при разгоне немного проигрывает даже при своем частотном «запасе».


Sid Meier's Civilization 5

Sid Meier's Civilization 5

Результаты тестирования GeForce GTX 570

Игра процессорозавсисима и результаты даже самых мощных видеокарт едва превышают 3000 баллов. Также в данном тесте у GeForce наблюдается крошечное падение результата при разгоне, поэтому все данные для этого режима грубо округлены. В любом случае мы видим еще одну победу Fermi над Cypress и Cayman.


Metro 2033

Metro 2033

Результаты тестирования GeForce GTX 570

При отключенном эффекте глубины резкости все тестируемые видеокарты продемонстрировали достойные результаты в DirectX 11. GeForce GTX 570 обошел старого флагмана на 3,4%, преимущество над Radeon HD 6950 2,2%. Radeon HD 6970 оказывается впереди с отрывом в 9,4%, уступая только GeForce GTX 580.

Результаты тестирования GeForce GTX 570

При включении сглаживания расстановка сил остается неизменной.

Результаты тестирования GeForce GTX 570

А вот включение DOF (Depth of Field) уравнивает GeForce GTX 570 с Radeon HD 6970. Разница между ними менее 0,4%, что вполне можно списать и на погрешность измерений.

Результаты тестирования GeForce GTX 570

Самый тяжелый режим оказывается не по силам GeForce GTX 570. Новичок вновь уступает GeForce GTX 480 и Radeon HD 6970.


Выводы

По итогам нашего тестирования можно сказать, что NVIDIA выпустила еще один отличный продукт. Младшая модель на базе графического чипа GF110 по производительности приближается к старому флагману GeForce GTX 480. При этом новый видеоадаптер экономичнее, холоднее и намного тише в работе. GeForce GTX 570 превосходит Radeon HD 6950 и в большинстве современных игр совсем немного уступает Radeon HD 6970, и даже обходит его в DirectX 11. В общем, все соответствует ценовому позиционированию рассмотренных продуктов, ведь GeForce GTX 570 пока лишь немного дешевле Radeon HD 6970.

В редких случаях GeForce GTX 570 не в состоянии тягаться со всеми этими графическими ускорителями. Сказывается узкая шина памяти, урезанный L2-кэш и меньшее число блоков ROP в сравнении с GeForce GTX 480. Но из пятнадцати игровых приложений нашего тестирования лишь в одном случае, в игре Amnesia: The Dark Descent, новый видеоадаптер оказался полным аутсайдером. Также и меньший объем памяти в самых тяжелых режимах может сыграть роль ограничителя производительности. В пример можно привести последние пару графиков Metro 2033, на которых отлично видно, как при переходе к сглаживанию GeForce GTX 570 сдает позиции на фоне GeForce GTX 480 и Radeon HD 6970. Хотя и тут разница мизерная.

Так что преимуществ в производительности у GeForce GTX 480 совсем немного. Но если вы уже являетесь обладателем этой карты, замена ее на GeForce GTX 570 лишена всякого смысла. Лучше сменить систему охлаждения на что-то более мощное и разогнать свой видеоадаптер.
