Обзор и тестирование GeForce GTX 470. Сравнение с Radeon HD 5850, Radeon HD 5870, GeForce GTX 480

В прошлой статье мы изучили старшую модель NVIDIA на базе архитектуры Fermi. В данном материале мы рассмотрим более доступный видеоадаптер GeForce GTX 470 и сравним его с основным конкурентом в лице Radeon HD 5850, а также с одночиповыми флагманскими решениями.

Обе модели GeForce четырехсотой серии выполнены на базе одного и того же графического чипа GF100, отличаясь количеством активных вычислительных блоков и рабочими частотами. Младший представитель лишился двух мультипроцессорных блоков и одного из шести 64-битных контроллеров памяти. Таким образом, в GeForce GTX 470 осталось лишь 448 CUDA-ядра, 14 PolyMorph Engine, отвечающих за обработку геометрии, а память сообщается с GPU по шине 320 бит. Относительно GeForce GTX 480 упрощений не так уж и много, учитывая, что и старший видеоадаптер имел 15 активных мультипроцессорных массивов из 16 (480 CUDA-ядер), а вот шина обмена с памятью была заметно производительнее — 384 бит. Ядро GeForce GTX 470 функционирует на 607/1215 МГц вместо 701/1401 МГц у GeForce GTX 480, что примерно на 15% ниже. Объем видеопамяти GDDR5 уменьшился с 1536 МБ до 1280 МГц, а ее частота снизилась с 3696 до 3348 МГц.


Zotac GeForce GTX 470 (ZT-40201-10P)

Мы рассмотрим референсный графический ускоритель GeForce GTX 470 от компании Zotac.

Zotac GeForce GTX 470 (ZT-40201-10P)

Упаковка видеокарты по дизайну почти не отличается от коробки старшей модели GeForce GTX 480 этого же производителя. Комплект поставки включает:
  • переходник DVI/D-Sub;
  • переходник mini-HDMI/HDMI;
  • два переходника питания molex-PCI-E;
  • мостик SLI
  • диск с драйверами;
  • диск с дополнительным ПО;
  • инструкция по установке.
Диск с дополнительным программным обеспечением содержит trial-версии программ Badaboom, vReveal, Super LoiLoScope и BitDefender Internet Security, использующих аппаратное ускорение с помощью технологии CUDA.

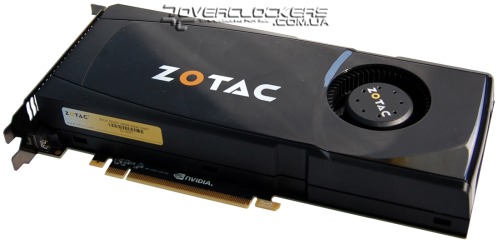

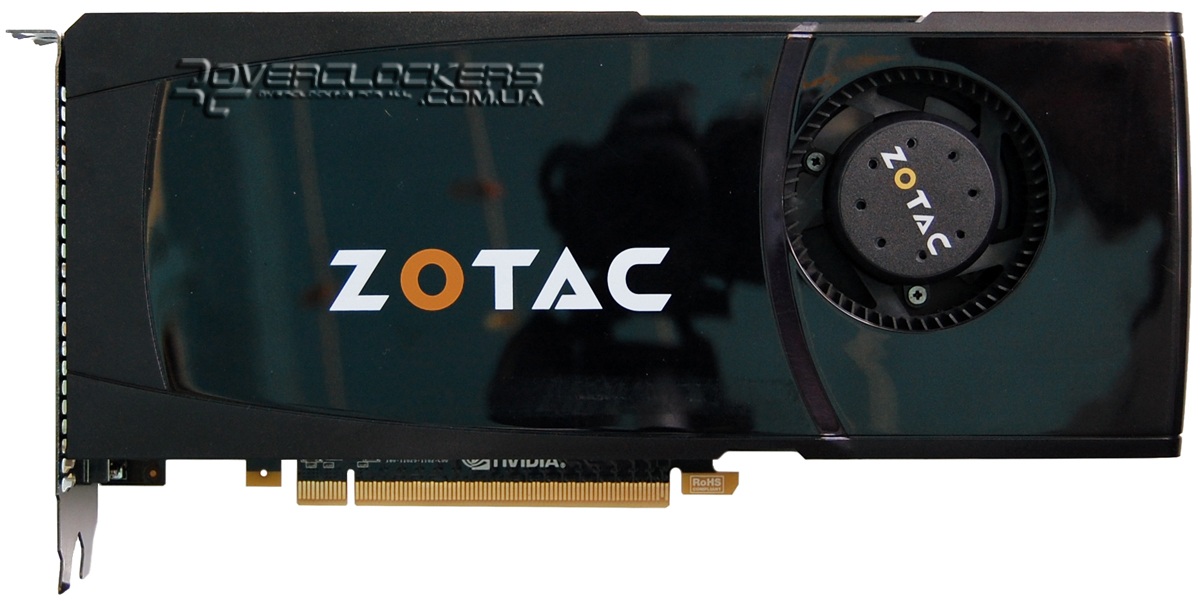

Видеоадаптер внешне мало отличается от старшей модели, но сама плата стала короче на пару сантиметров. Также исчезла ребристая алюминиевая пластина, которая была частью радиатора GPU у старшей модели, теперь вся система охлаждения скрыта под пластиковым кожухом.

Zotac GeForce GTX 470 (ZT-40201-10P)

Zotac GeForce GTX 470 (ZT-40201-10P)

Zotac GeForce GTX 470 (ZT-40201-10P)

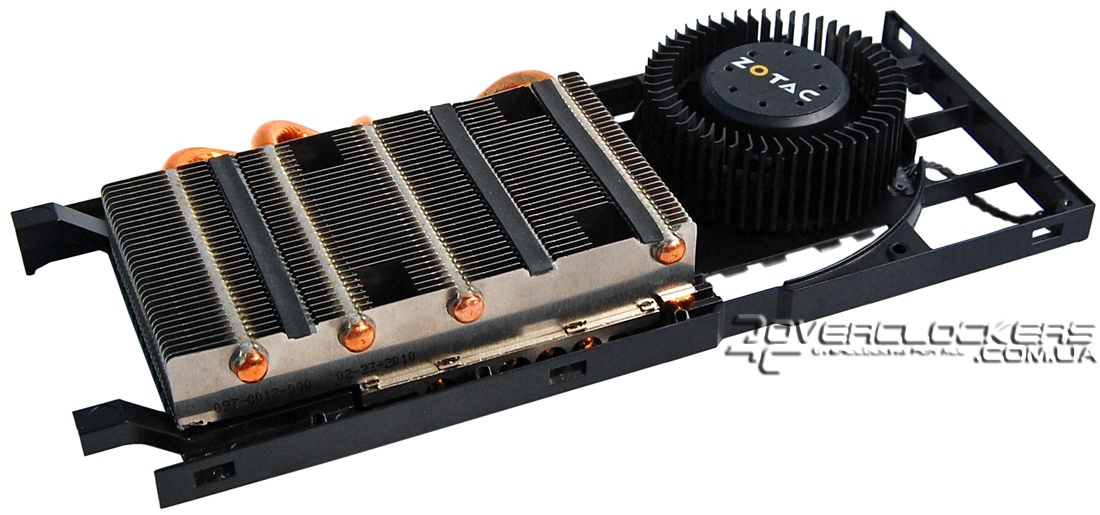

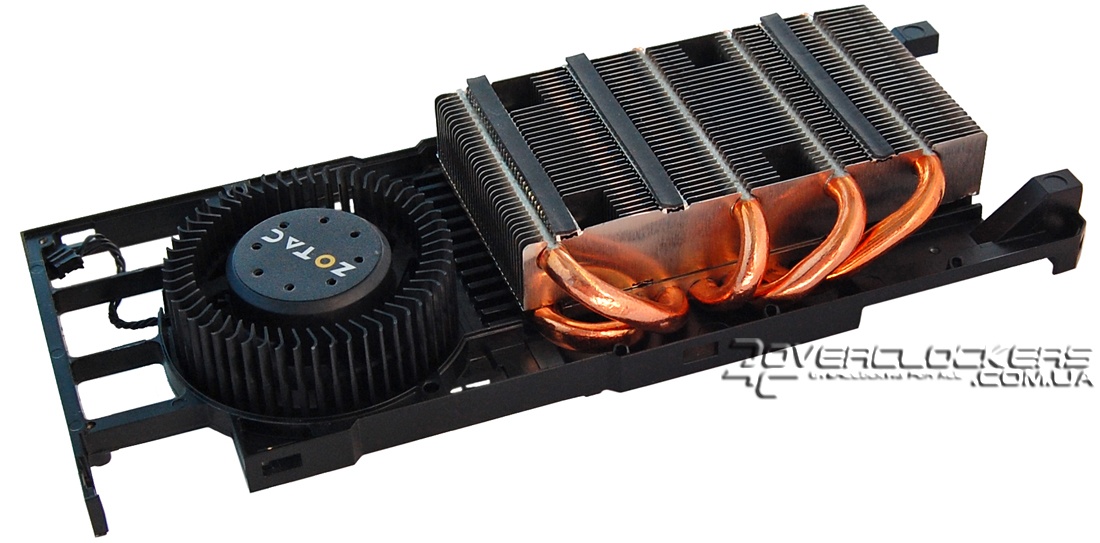

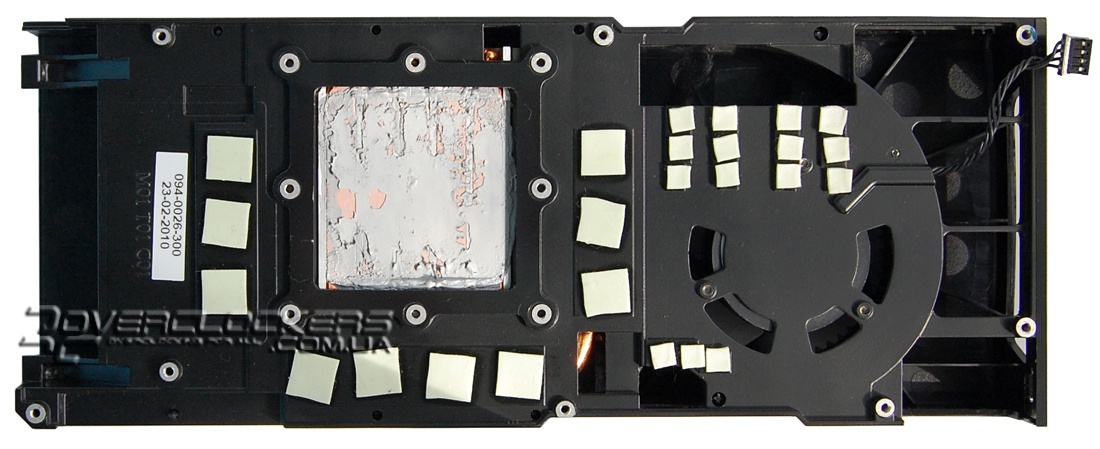

В основе системы охлаждения пять толстых тепловых трубок без никелированного покрытия. Основание выполнено по технологии H.D.T., т.е. трубки напрямую контактируют с крышкой ядра. Микросхемы памяти и силовые элементы накрывает отдельная пластина-радиатор. Сверху вся эта конструкция закрыта кожухом, который крепится на простые защелки.

Zotac GeForce GTX 470 (ZT-40201-10P)

Zotac GeForce GTX 470 (ZT-40201-10P)

Zotac GeForce GTX 470 (ZT-40201-10P)

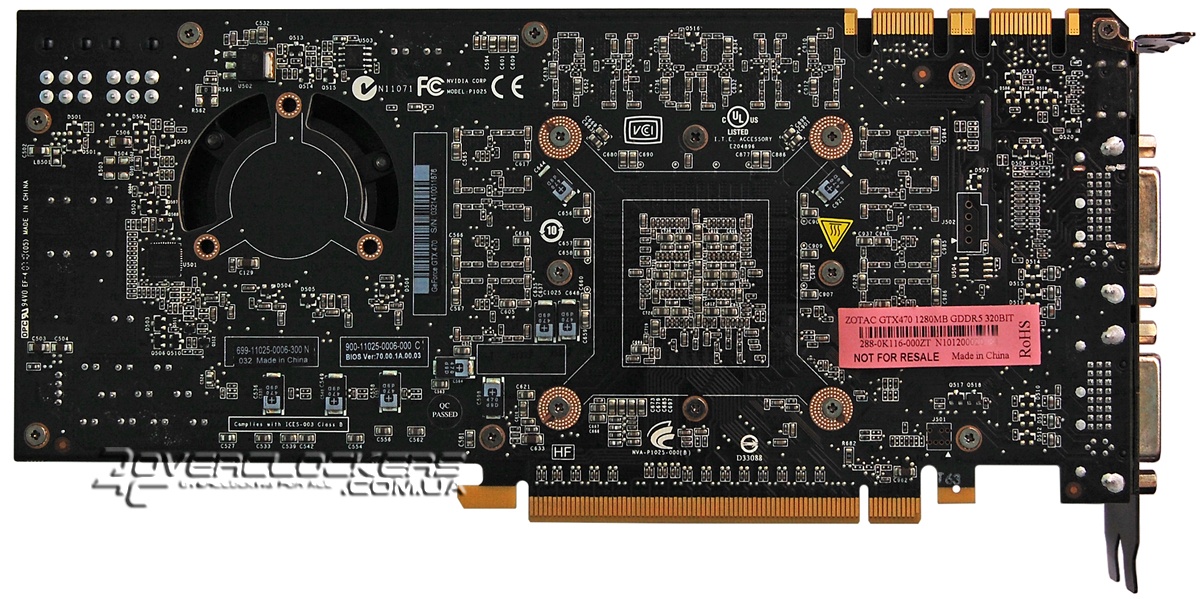

Дизайн платы GeForce GTX 470 заметно отличается от PCB старшей модели. Подсистема питания GPU реализована по более простой четырехфазной схеме.

Zotac GeForce GTX 470 (ZT-40201-10P)

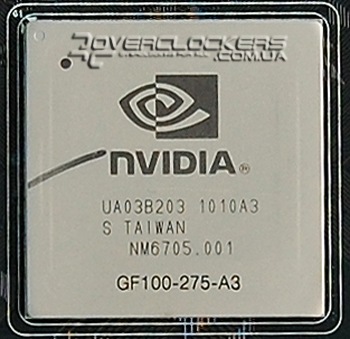

На видеоадаптеры этой серии устанавливаются графические чипы GF100-275-A3.

Zotac GeForce GTX 470 (ZT-40201-10P)

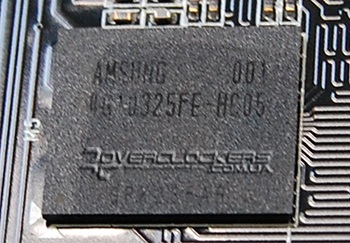

На плате распаяны десять микросхем Samsung K4G10325FE-HC05, которые рассчитаны на частоту 4 ГГц. Отметим, что старший видеоадаптер оснащен более быстрыми чипами со временем доступа 0,4 нс.

Zotac GeForce GTX 470 (ZT-40201-10P)

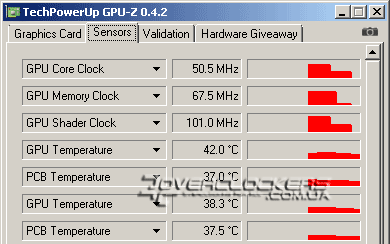

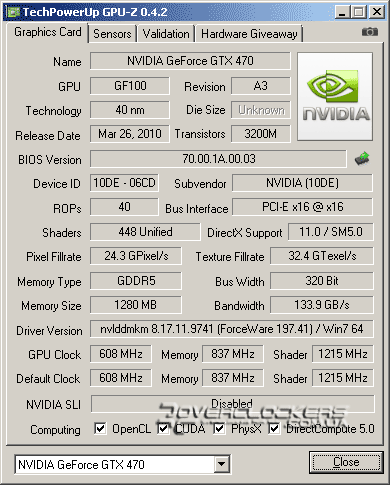

Номинальная частота ядра 608 МГц, шейдерный домен работает на 1215 МГц, память GDDR5 функционирует на 3348 МГц. В простое рабочие частоты снижаются вплоть до 51/101/270 МГц.

Zotac GeForce GTX 470 (ZT-40201-10P)

Zotac GeForce GTX 470 (ZT-40201-10P)

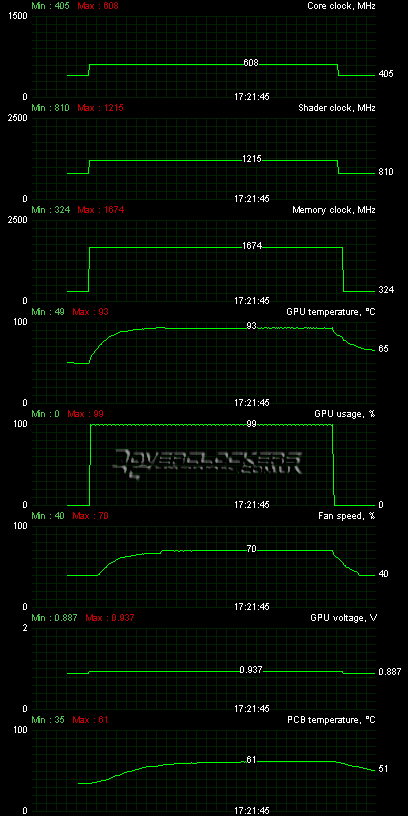

Более низкие рабочие частоты и пониженное до 0,95 В напряжение питания GPU помогли снизить энергопотребление видеокарты до 215 Вт, что на 16% ниже чем у GeForce GTX 480. Но этого все равно не достаточно, чтобы родная система охлаждения могла обеспечить приемлемый температурный режим при невысоком уровне шума. В стресс-тесте Fur Rendering Benchmark в разрешении 1680х1050 графическое ядро после 12 минут прогрелось до 93 °С, что лишь на один градус меньше, чем мы видели на GeForce GTX 480 в автоматическом режиме управления оборотами. В данном случае, правда, кулер работал в более тихом режиме — вентилятор раскручивался лишь до 70% от максимума.

Zotac GeForce GTX 470 (ZT-40201-10P)

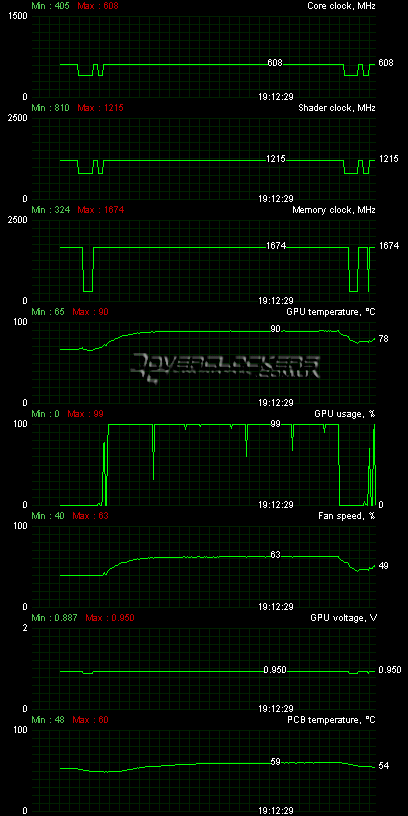

В обычных 3D-приложениях температуры еще ниже и вентилятор, соответственно, работает тише. При пятикратном прогоне демки Ambush из Crysis Warhead Benchmarking Tool в разрешении 1920х1200 на максимальных настройках качества со сглаживанием AA4x графический чип достиг температуры 90 °С. При этом обороты вентилятора не превысили 63%. Как видим, GeForce GTX 470 греется почти так же, как и старшая модель, но в работе оказывается заметно тише.

Zotac GeForce GTX 470 (ZT-40201-10P)

Разгон осуществлялся с помощью утилиты MSI Afterburner 1.6.0 beta. Подняв напряжение до 1,0 В мы смогли добиться рабочей частоты ядра 763/1525 МГц. Для достижения стабильности хотя бы при 1550 МГц по шейдерному домену требовалось уже напряжение уровня 1,1 В, но в таком случае производительности родной системы охлаждения катастрофически не хватало. Стоит отметить, что указанные значения частот могут немного отличаться от реальных. Мы лишь опираемся на показания утилит, а разгон осуществляли с шагом в 25 МГц по шейдерному домену (его частота теперь является основной). Память GDDR5 разогналась до 3620 МГц, что даже ниже ее номинала. Как мы помним, достигнуть номинала памяти не удалось и на GeForce GTX 480. Похоже, это общая черта графических ускорителей новой серии. Возможно, дело в сильно заниженном напряжении.

Zotac GeForce GTX 470 (ZT-40201-10P)

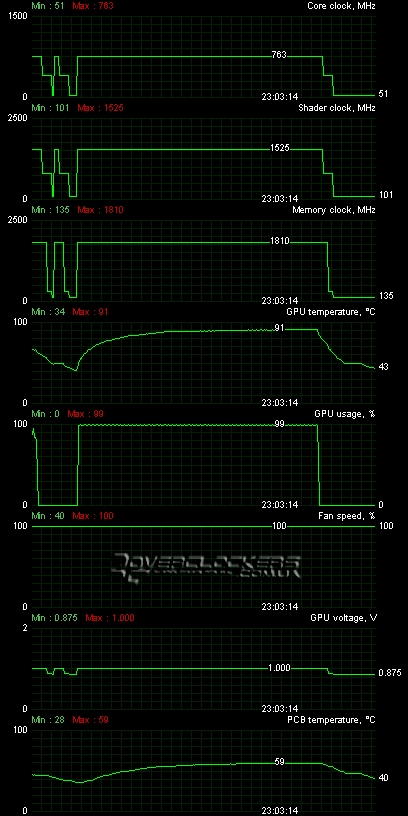

Для стабильной работы на таких частотах пришлось зафиксировать обороты вентилятора системы охлаждения на максимуме, что, впрочем, не помешало в стресс-тесте Fur Rendering Benchmark ядру достичь показателя в 90 °С. В таких условиях говорить о дальнейшем разгоне с вольтмодом можно лишь при использовании значительно более мощной системы охлаждения, а получить максимум от видеоадаптера можно будет лишь при использовании СВО.
