MSI N560GTX-Ti Hawk. Еще один чемпион среди GeForce GTX 560 Ti

Мы продолжаем знакомство с самыми интересными видеокартами серии GTX 560 Ti. Недавно мы рассмотрели топовые продукты от Gigabyte и Sparkle с рекордными рабочими частотами. Компания MSI, всегда радующая пользователей оверклокерскими решениями, в своем модельном ряду не имеет такого рекордсмена с частотой GPU в 1 ГГц. Вершиной инженерной мысли ее конструкторов стал N560GTX-Ti Hawk, который хоть и не является чемпионом по номинальным тактовым частотам, но уверенно претендует на звание самого быстрого при разгоне.

Упаковка карты MSI вполне стандартная для представителя серии Hawk.

MSI N560GTX-Ti Hawk

Боковая панель откидывается. На развороте описаны все основные технические особенности и преимущества данного продукта. Через прозрачное окошко частично видно видеокарту.

MSI N560GTX-Ti Hawk

Комплект поставки включает:
  • переходник DVI/D-Sub;
  • переходник mini-HDMI/HDMI;
  • два переходника питания c molex на PCI-E 6pin;
  • три переходника для измерения напряжения V-Check Points;
  • диск с драйверами и дополнительным ПО;
  • инструкции.

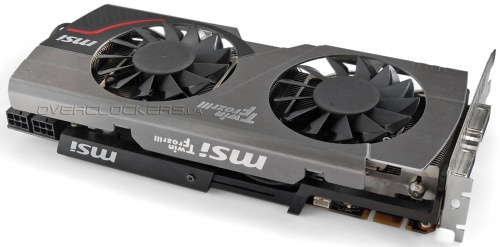

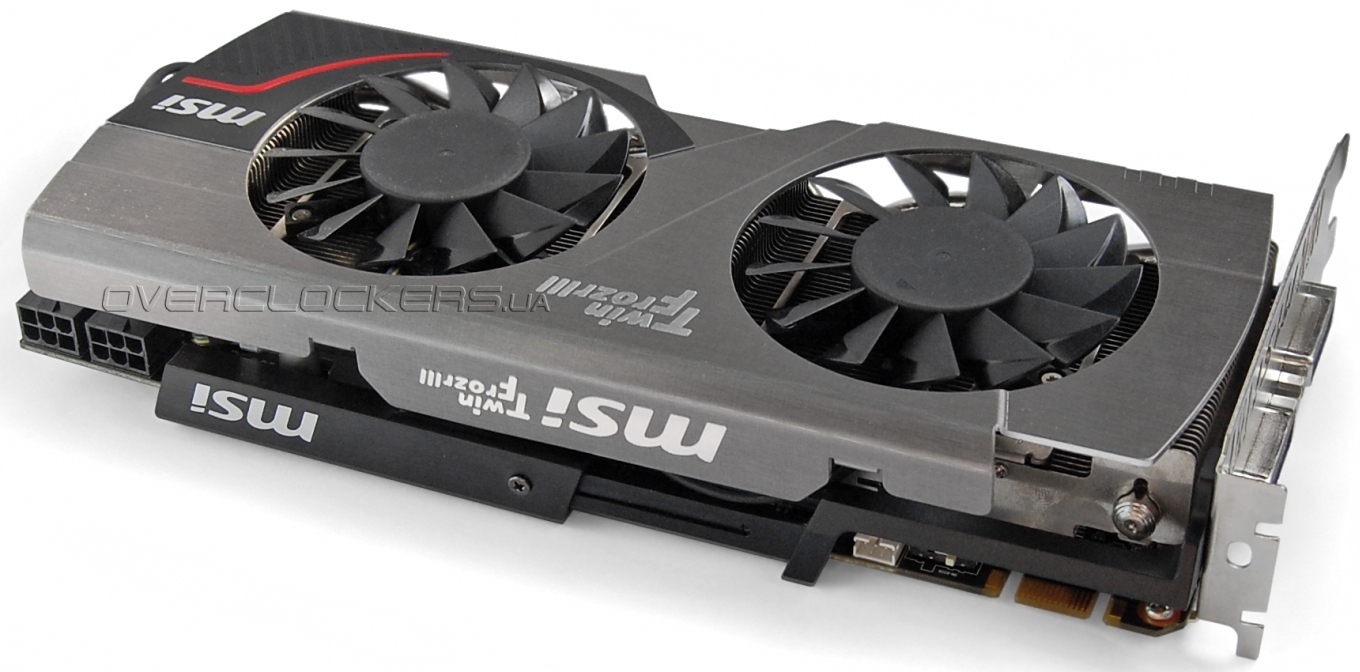

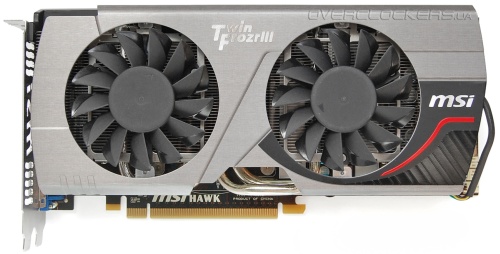

Выглядит N560GTX-Ti Hawk вполне привычно, потому как аналогичный внешний вид имеют все топовые акселераторы MSI. Лицевая сторона карты накрыта массивной двухслотовой системой охлаждения Twin Frozr III с парой обдувающих вентиляторов.

MSI N560GTX-Ti Hawk

MSI N560GTX-Ti Hawk

Сбоку прикручены металлическая планка с логотипом компании, которая кроме декоративных функций выполняет еще и роль ребра жесткости. Весьма удобно расположены разъемы питания, которые повернуты к боковой стенке корпуса, что упрощает к ним доступ. Да и в тесном корпусе провода питания не будут мешать установке жестких дисков.

MSI N560GTX-Ti Hawk

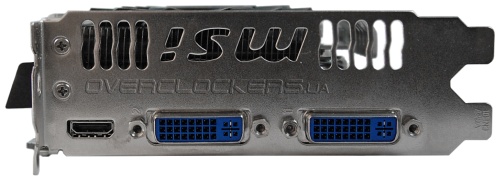

Набор внешних коммуникаций стандартен. На заднюю панель вынесена пара разъемов DVI плюс один mini HDMI.

MSI N560GTX-Ti Hawk

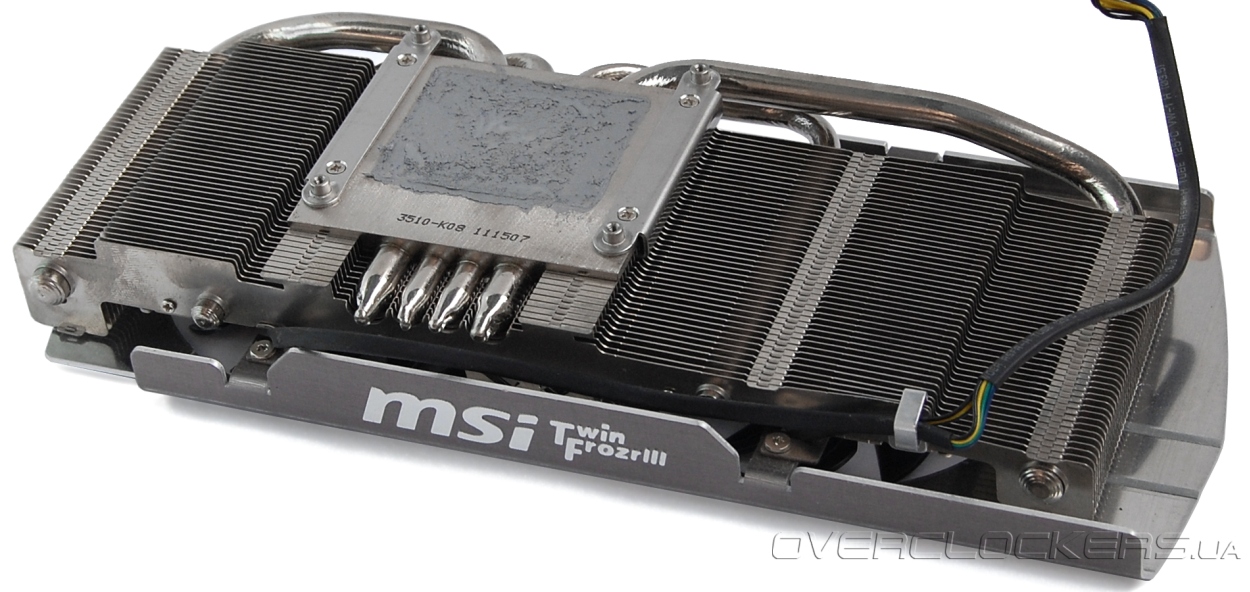

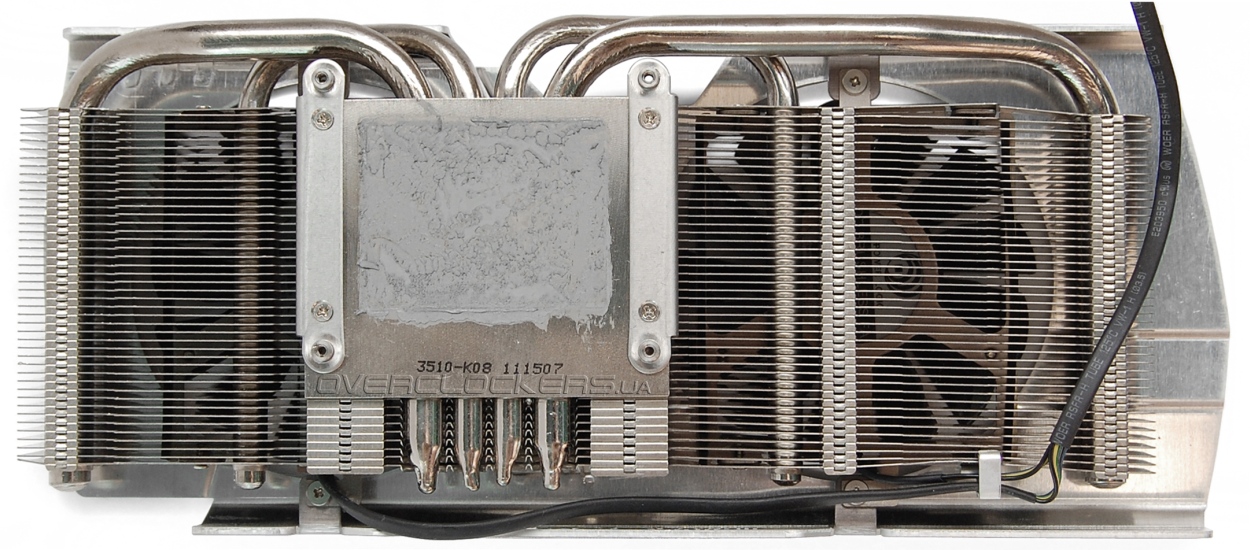

Конструкция системы охлаждения тоже вполне стандартная. От кулера Twin Frozr флагманских видеоадаптеров данная система отличается только меньшими размерами, плюс вместо пяти тепловых трубок используется четыре. Боковые трубки имеют диаметр 8 мм, центральные по 6 мм.

MSI N560GTX-Ti Hawk

MSI N560GTX-Ti Hawk

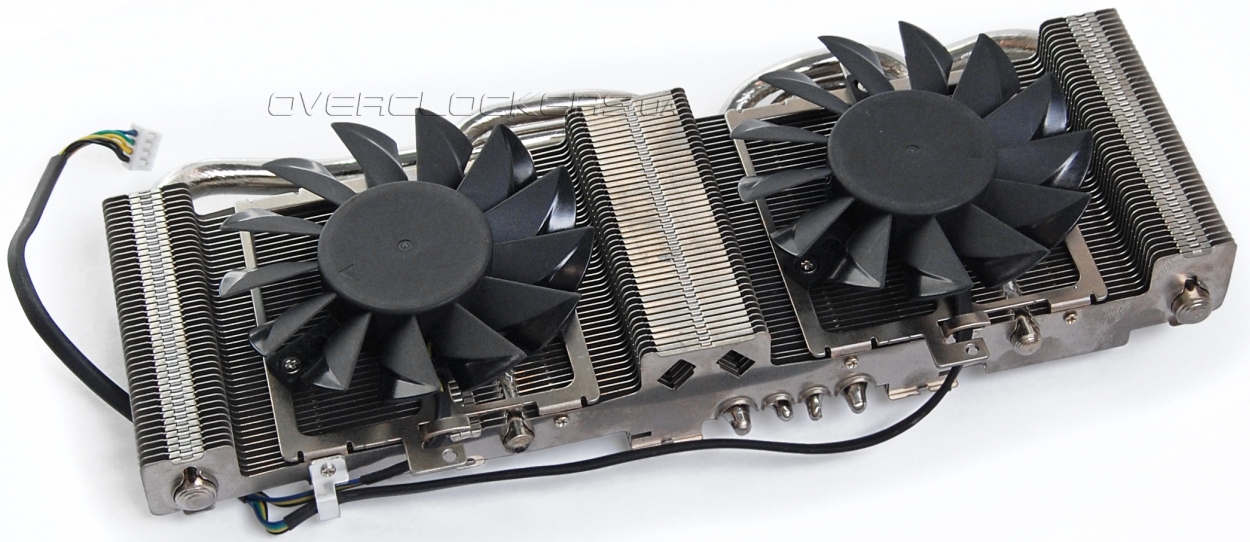

Трубки пронизывают массив тонких алюминиевых пластин. Сверху на радиатор прикручены тонкие металлические рамки, на которые установлены обдувающие вентиляторы.

MSI N560GTX-Ti Hawk

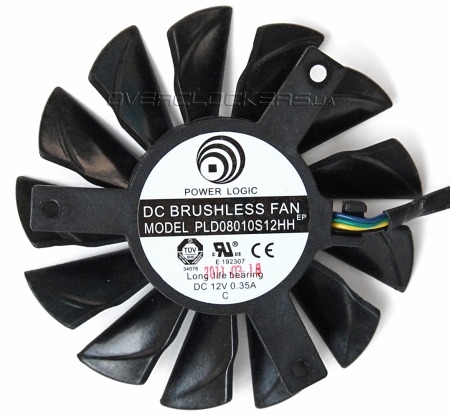

Отличие Twin Frozr III от Twin Frozr II заключается в особой форме лопастей вентиляторов, что обеспечивает более мощный воздушный поток. В данном случае используется пара вентиляторов Power Logic PLD08010S12HH диаметром 80 мм (лопасти 75 мм).

MSI N560GTX-Ti Hawk

Согласно заявлениям производителя, с такой системой охлаждения карта на 17 градусов холоднее референса в режиме Performance. Про преимущества во втором рабочем режиме Silent ничего не говорится, кроме того, что карта становится тише стандартной версии.

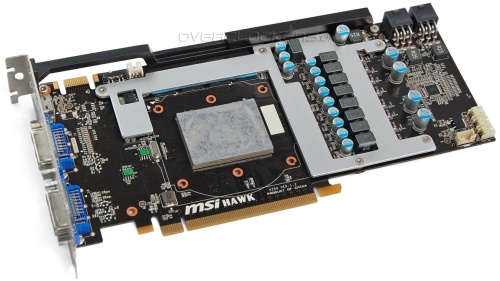

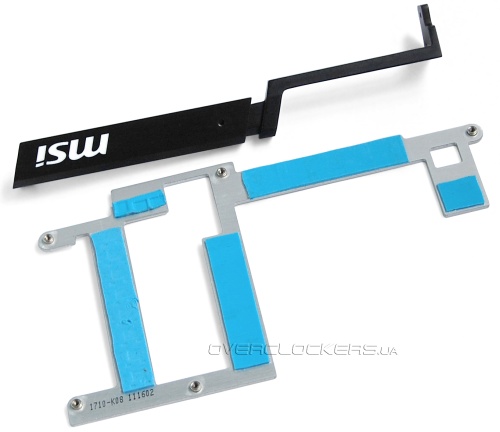

На микросхемы памяти и силовые компоненты системы питания установлен единый радиатор в виде простой пластины. С ребром жесткости радиатор не контактирует. А сама же черная планка выполнена из двух частей, зафиксированных винтом.

MSI N560GTX-Ti Hawk

MSI N560GTX-Ti Hawk

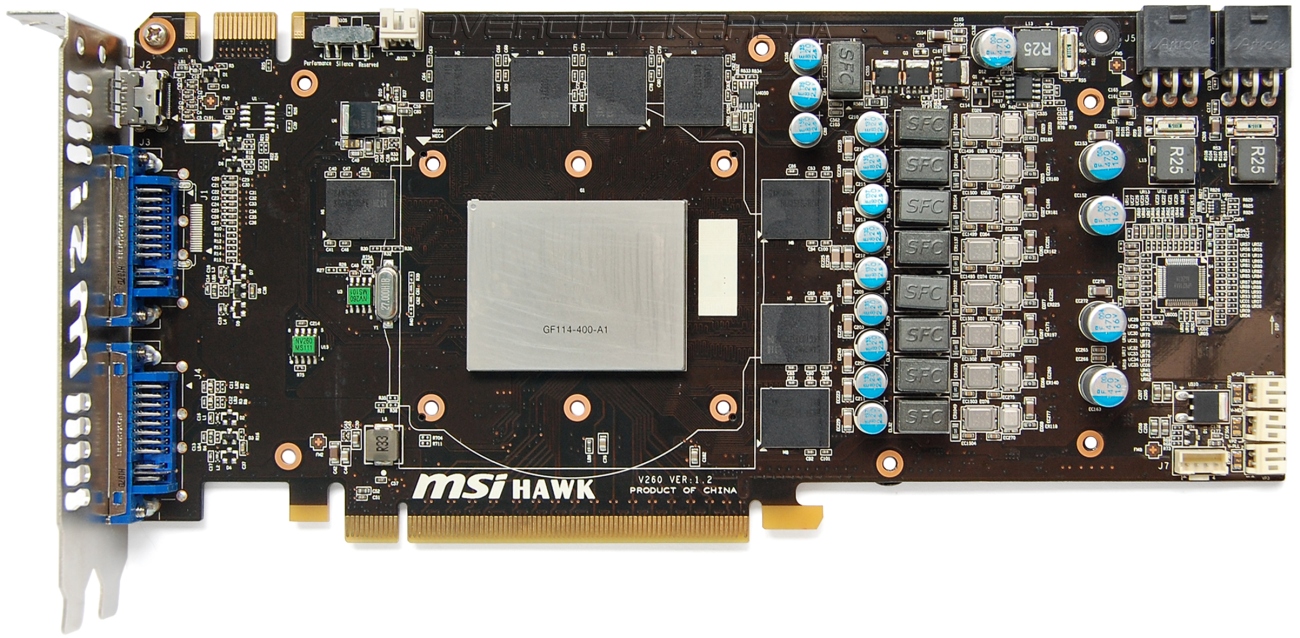

Дизайн платы заметно отличается от референсного:

MSI N560GTX-Ti Hawk

MSI N560GTX-Ti Hawk

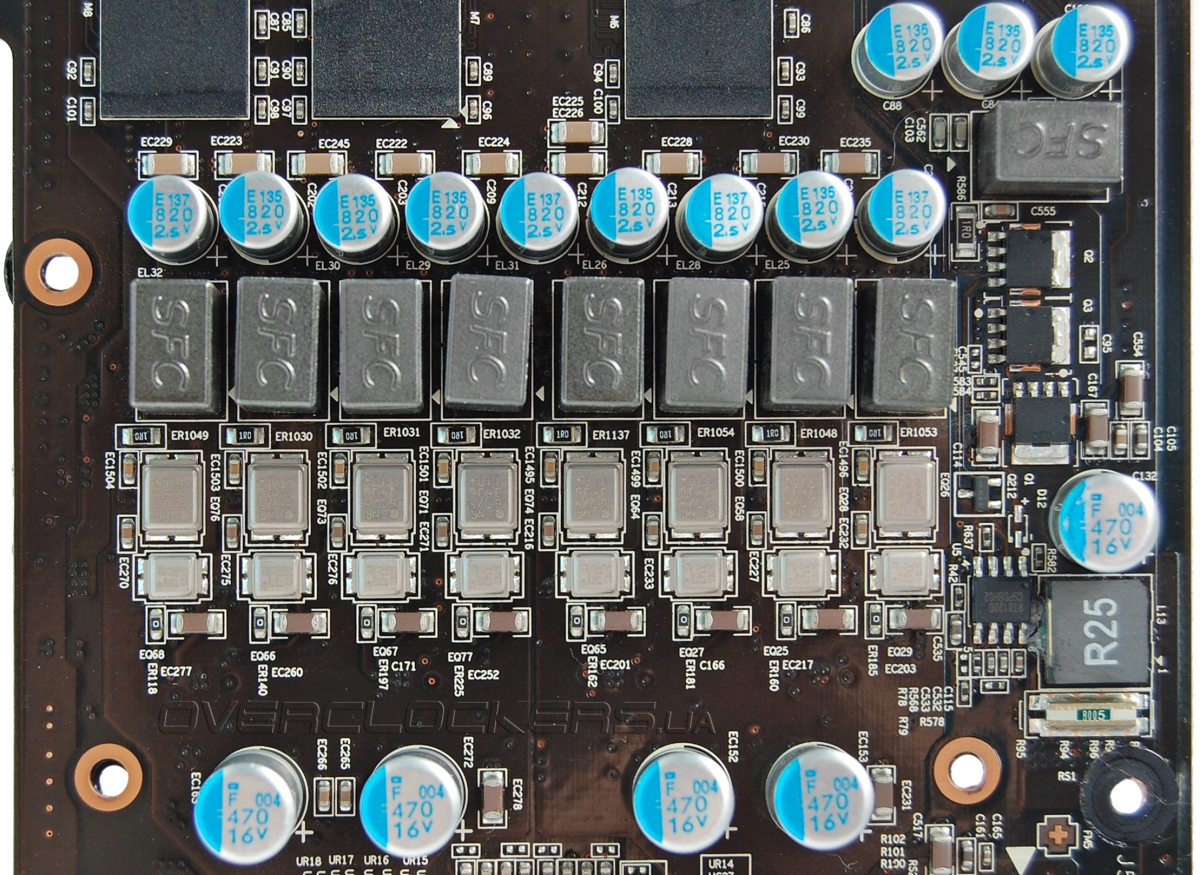

Основной переработке подверглась система питания, выполненная по схеме «8+1». Используются высококачественные компоненты Military Class II. В частности, на плате мы видим «мосфеты» нового поколения в корпусе DirectFET, которые пока еще никто кроме MSI не использует на видеокартах. И до недавнего времени это была прерогатива флагманских продуктов — N580GTX Lightning, R6970 Lightning и N480GTX Lightning.

MSI N560GTX-Ti Hawk

Восьмифазный преобразователь напряжения GPU выполнен на контроллере uPI Semiconductor uP6218AM с использованием четырех MOSFET Driver uP6282 (по две фазы на каждый).

uPI Semiconductor uP6218AM Driver uP6282

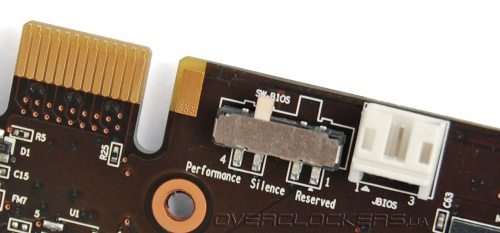

Оверклокерские продукты MSI всегда отличались высоким функционалом и N560GTX-Ti Hawk не исключение. Видеоадаптер имеет два микрокода BIOS — для режима Performance и Silence. Первый режим предполагает более высокие обороты обдувающих вентиляторов, а второй, соответственно, более низкие. И дополнительный BIOS — это всегда плюс для любителей разгона. Например, один профиль можно оставить для тихого режима, а во второй прошить более высокие частоты.

MSI N560GTX-Ti Hawk

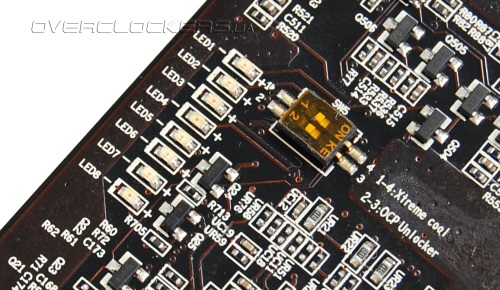

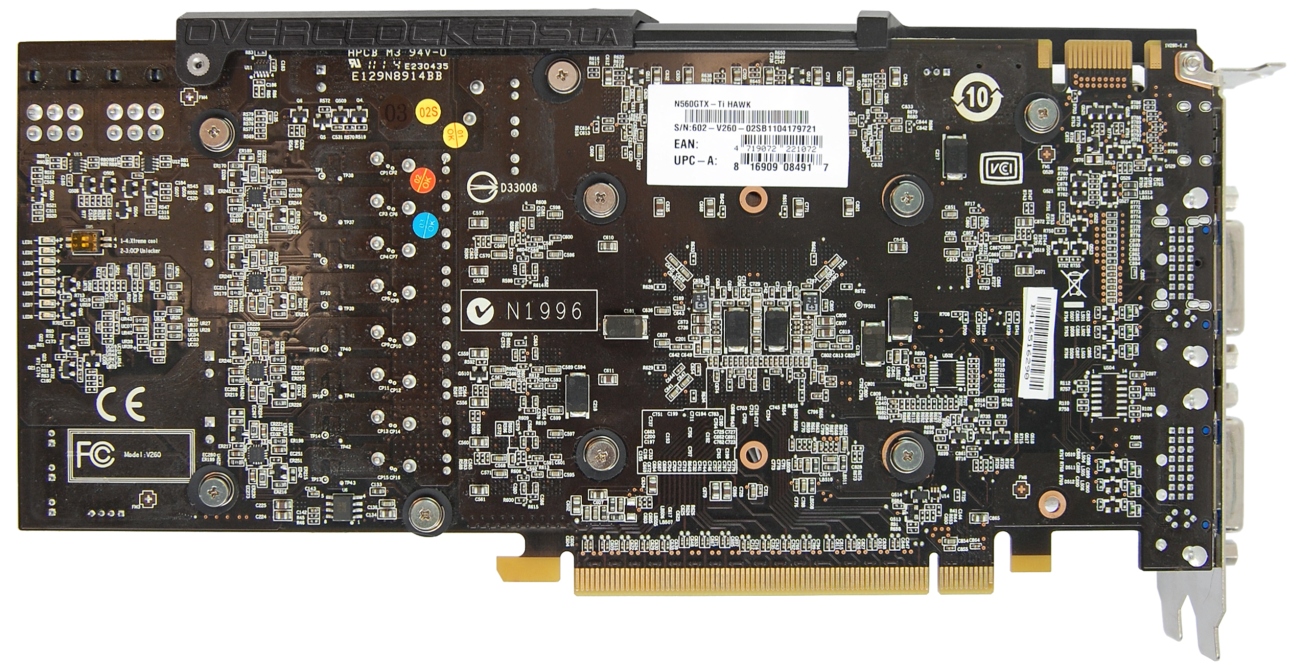

На задней стороне платы распаяны светодиоды, которые являются индикаторами активных фаз питания. Возле них расположено два миниатюрных переключателя — OCP Unlocker и Xtreme Cool, позволяющие снять ограничения по току и обойти cold bug при разгоне с использованием в качестве охладителя жидкого азота.

MSI N560GTX-Ti Hawk

У MSI N560GTX-Ti Hawk есть возможности программной регулировки трех рабочих напряжений — GPU, Memory и PLL. И все их можно контролировать с помощью приборов благодаря специальным точкам замера. Для того чтобы максимально упростить данный процесс, производитель положил в комплект специальные переходники под щупы мультиметра.

MSI N560GTX-Ti Hawk MSI N560GTX-Ti Hawk

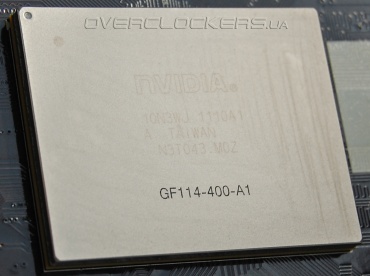

Графический процессор стандартный GF114-400-A1 с 384 потоковыми процессорами и 64 текстурными блоками.

GF114-400-A1

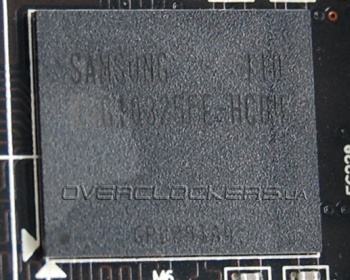

Объем видеопамяти — один гигабайт. Набран восемью микросхемами Samsung K4G10325FE HC04, которые рассчитаны на частоту 5 ГГц.

Samsung K4G10325FE HC04

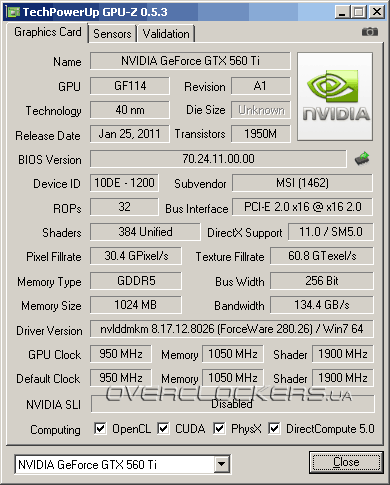

Рабочие частоты MSI повышены с 823/1645/4008 МГц до 950/1900/4200 МГц для ядра, шейдерных блоков и памяти GDDR5. Не самые высокие значения. Существуют и более быстрые карты — те же Gigabyte GV-N560SO-1GI (1000/2000/4580 МГц) и Sparkle Calibre X560 (1000/2000/4800 МГц). Но они выпущены ограниченным тиражом, а N560GTX-Ti Hawk дефицитом не является. Да и гигагерцовые карты не идеальны — Gigabyte шумноват, Sparkle требовал дополнительного охлаждения. Посмотрим, как проявит себя Hawk.

MSI N560GTX-Ti Hawk

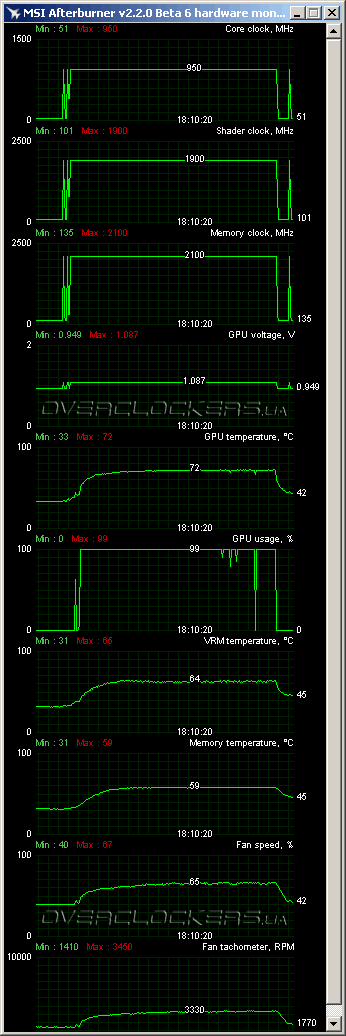

Для начала мы решили проверить температурные и шумовые характеристики в режиме Performance, нагрузив карту нашим стандартным 12-минутным тестом Crysis: Warhead в разрешении 1920х1080 при максимальном качестве графики и сглаживания. В таком режиме рабочие температуры оказались довольно низкими. GPU не прогрелся выше 72 °C при 23 градусах в помещении.

MSI N560GTX-Ti Hawk

Как видно по верхнему скриншоту MSI Afterburner, у N560GTX-Ti Hawk кроме температуры ядра отслеживается еще температура памяти и VRM. Этим не может похвастать ни один другой GeForce GTX 560 Ti. И температура этих компонентов в автоматическом режиме управления оборотами вентилятора тоже весьма умеренная.

А вот с шумом все уже не так замечательно. Вентиляторы раскручивались до 3300—3450 об/мин и, как понимаете, гул их был очень даже заметен. Даже после переключения в режим Silent эта проблема не решилась. Обороты снизились до уровня 3000, температура ядра осталась на том же уровне.

Впрочем, мы уже не раз укрощали громкий нрав флагманских видеоадаптеров MSI путем нехитрых манипуляций в MSI Afterburner. В этот раз мы поступили также, зафиксировали обороты вентилятора на 2100 об/мин и заново прогнали тест.

MSI N560GTX-Ti Hawk

В итоге температура GPU выросла только на 10 градусов, хотя память прогрелась уже до 104 °C. Поэтому мы снизили рабочее напряжение памяти, заодно понизив и напряжение GPU. Относительно последнего вообще стоит сказать, что оно изначально очень высокое — 1,087 В. В нашем случае полная стабильность на заводских частотах сохранялась при напряжении в 1 В, что позволило добиться температуры такой же, что и при заводских настройках, но при сохранении акустического комфорта.

MSI N560GTX-Ti Hawk

Нагрев VRM и памяти после снижения напряжений тоже снизился. Хотя микросхемы GDDR5 все равно прогрелись до 96 °C, что высоковато. Кстати на графике заметен резкий скачок температуры этого термодатчика. Такое иногда наблюдалось в разных тестовых режимах, так что, возможно, данным мониторинга этого параметра не стоит доверять на все сто процентов.

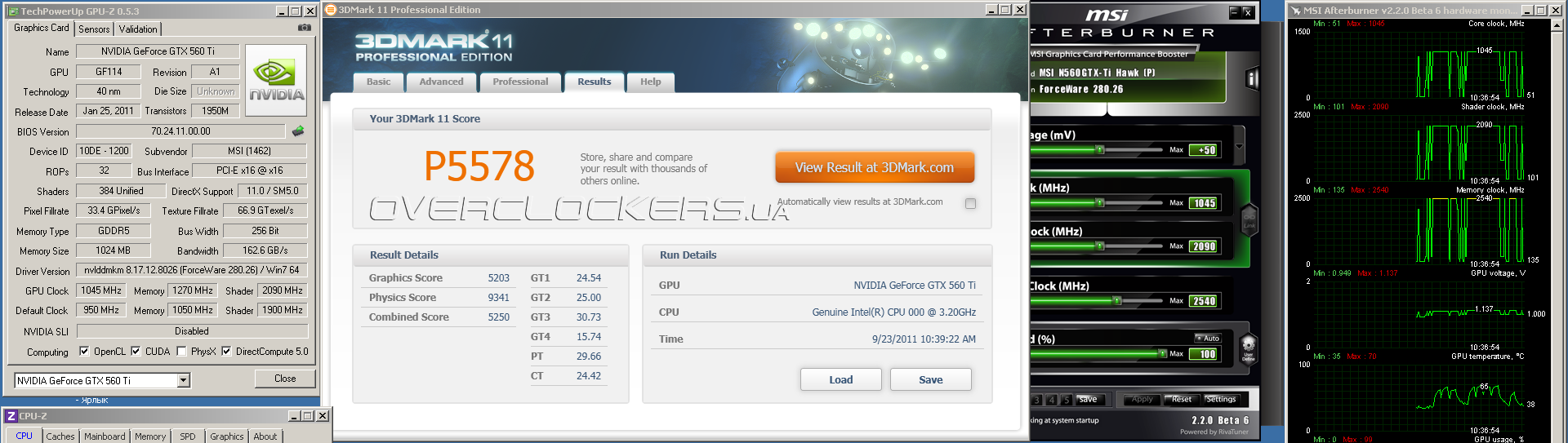

Что касается разгона, то N560GTX-Ti Hawk порадовал высокими результатами. После некоторых манипуляций с напряжениями (в большую сторону) мы смогли пройти 3DMark 11 на рабочих частотах 1045/2090/5080. И это, безусловно, лучший результат среди всех GeForce GTX 560 Ti побывавших в нашей лаборатории. До этого максимальный результат принадлежал адаптеру Gigabyte GV-N560SO-1GI, который смог одолеть 3DMark 11 при частотах 1035/2070/4970 МГц. В битве за абсолютное первенство Hawk смог обойти соперника на 10 МГц по ядру и на 90 МГц по частоте памяти.

MSI N560GTX-Ti Hawk

Обороты вентиляторов фиксировались на 100%, а сбоку плата дополнительно обдувалась 140-мм вентилятором.

Пройти все игровые тесты на таких частотах уже не удалось. Полной стабильности мы смогли добиться только при 1005/2010/4900 МГц, тогда как протестированный ранее адаптер Gigabyte GV-N560SO-1GI смог пройти все тесты на 1015/2030/4960 МГц.

MSI N560GTX-Ti Hawk

Довольно внушительные цифры с учетом того, что некоторые GeForce GTX 560 Ti побывавшие у нас (Palit, Gainward) едва взяли рубеж в 950 МГц по ядру.
